PyTorch-现代计算机视觉第二版-五-PyTorch 现代计算机视觉第二版（五）第九章：图像分割在上一章中，我们

PyTorch 现代计算机视觉第二版（五）

原文：zh.annas-archive.org/md5/355d709877e6e04dc1540c8ccd0b447d

译者：飞龙

协议：CC BY-NC-SA 4.0

第九章：图像分割

在上一章中，我们学习了如何检测图像中存在的对象，以及与检测到的对象相对应的类别。在本章中，我们将更进一步，不仅在对象周围绘制边界框，还将确定包含对象的确切像素。此外，在本章结束时，我们将能够单独识别属于同一类别的实例/对象。

通过查看 U-Net 和 Mask R-CNN 架构，我们还将学习语义分割和实例分割。具体来说，我们将涵盖以下主题：

探索 U-Net 架构
使用 U-Net 实现语义分割以在道路上分割对象
探索 Mask R-CNN 架构
使用 Mask R-CNN 实现实例分割以识别给定类别的多个实例

通过图像分割，我们试图实现的简明示例如下所示：

图形用户界面 Description automatically generated with low confidence

图 9.1: 在示例图像上对象定位和分割任务的差异（来源：arxiv.org/pdf/1405.0312.pdf）

上图显示了：(a) 从图像中识别的对象类别，(b) 从图像中识别的对象位置，(c) 从图像中识别的对象类别掩码，以及 (d) 从图像中分离出的对象实例。现在你知道可以期待什么了，让我们开始吧！

本章中的所有代码可以在 GitHub 仓库的 Chapter09 文件夹中找到，链接为 bit.ly/mcvp-2e。

探索 U-Net 架构

想象一种情景，你被要求预测图像中哪些像素对应于什么对象。到目前为止，当我们预测对象类别和边界框时，我们通过网络传递图像，然后通过骨干架构（如 VGG 或 ResNet）传递图像，将输出在某一层展平，并在进行类别和边界框偏移预测之前连接额外的密集层。然而，在图像分割的情况下，输出形状与输入图像的形状相同，展平卷积的输出然后重构图像可能会导致信息丢失。此外，在图像分割的情况下，原始图像中存在的轮廓和形状在输出图像中不会发生变化，因此我们到目前为止处理过的网络（展平最后一层并连接额外的密集层）在执行分割时并不是最优的。

在本节中，我们将学习如何执行图像分割。在执行分割时，我们需要牢记以下两个方面：

原始图像中的对象的形状和结构在分割输出中保持不变。
利用完全卷积架构（而不是我们将某一层展平的结构）可以帮助我们，因为我们使用一个图像作为输入和另一个作为输出。

U-Net 架构帮助我们实现了这一点。U-Net 的典型表示如下（输入图像形状为 3 x 96 x 128，图像中类别数为 21；这意味着输出包含 21 个通道）：

自动生成的图表描述

图 9.2：一个样例 U-Net 架构

前述架构被称为U-Net 架构，因为它具有类似U字形的形状。

在前述图的左半部分，我们可以看到图像通过卷积层，就像我们在前几章中所见到的那样，并且图像的大小在减小，而通道数在增加。然而，在右半部分，我们可以看到我们将缩小的图像进行了上采样，回到原始的高度和宽度，但通道数与类别数相同（在这种情况下是 21）。

此外，在上采样过程中，我们还利用左半部分相应层的信息使用跳跃连接（类似于我们在第五章中学到的 ResNet 中的那些），以便保留原始图像中的结构/对象。这样，U-Net 架构学习保留原始图像的结构（和对象的形状），同时利用卷积特征来预测每个像素对应的类别。

一般来说，输出的通道数与我们想要预测的类别数相同。

现在我们了解了 U-Net 架构的高层次，让我们在下一节中了解我们介绍的新概念，上采样。

执行上采样

在 U-Net 架构中，使用 nn.ConvTranspose2d 方法进行上采样，该方法接受输入通道数、输出通道数、核心大小和步幅作为输入参数。ConvTranspose2d 的一个示例计算如下：

一组黑白方块的描述

图 9.3：上采样操作

在前述示例中，我们采取了一个形状为 3 x 3 的输入数组（输入数组），应用了步长为 2 的步幅，在这里我们分布输入值以适应步幅（调整为步幅的输入数组），用零填充数组（调整为步幅和填充的输入数组），并使用滤波器（过滤器/核心）与填充的输入进行卷积以获取输出数组。

通过利用填充和步幅的组合，我们已经将形状为 3 x 3 的输入上采样到形状为 6 x 6 的数组。虽然前述示例仅用于说明目的，但优化的滤波器值学习（因为在模型训练过程中优化了滤波器权重和偏差）尽可能地重建原始图像。

nn.ConvTranspose2d中的超参数如下：

文本，信函说明自动生成

图 9.4: ConvTranspose2d的参数

为了理解nn.ConvTranspose2d如何帮助放大数组，让我们来看下面的代码：

导入相关软件包：
```
import torch
import torch.nn as nn
```

使用nn.ConvTranspose2d方法初始化网络m：

m = nn.ConvTranspose2d(1, 1, kernel_size=(2,2), stride=2, padding = 0)

在前述代码中，我们指定输入通道值为1，输出通道值为1，核的大小为(2,2)，步长为2，填充为0。

内部填充的计算方式为扩展 * (核大小 - 1) - 填充。因此，它是 1*(2-1)-0 = 1，在输入数组的两个维度上都添加零填充为 1。

初始化输入数组并通过模型传递：

input = torch.ones(1, 1, 3, 3)
output = m(input)
output.shape

前述代码生成的形状为1x1x6x6，如前文提供的示例图像所示。

现在我们理解了 U-Net 架构的工作原理以及nn.ConvTranspose2d如何帮助放大图像，让我们来实现它，以便可以预测道路场景图像中存在的不同物体。

使用 U-Net 实现语义分割

在本节中，我们将利用 U-Net 架构来预测图像中所有像素对应的类别。如下所示是这种输入-输出组合的示例：

图 9.5: (左) 输入图像；(右) 输出图像，显示图像中存在的各种对象对应的类别

请注意，在前述图片中，属于同一类的对象（左图中的输入图像）具有相同的像素值（右图中的输出图像），这就是我们将语义相似的像素进行分割的原因。这也称为语义分割。让我们学习如何编写语义分割代码：

在 GitHub 的Chapter09文件夹中的Semantic_Segmentation_with_U_Net.ipynb文件中找到以下代码，位于bit.ly/mcvp-2e，代码包含用于下载数据的 URL，并且长度适中。

让我们从下载必要的数据集、安装必要的软件包并导入它们开始。完成后，我们可以定义设备：

import os
if not os.path.exists('dataset1'):
    !wget -q https://www.dropbox.com/s/0pigmmmynbf9xwq/dataset1.zip
    !unzip -q dataset1.zip
    !rm dataset1.zip
    !pip install -q torch_snippets pytorch_model_summary
from torch_snippets import *
from torchvision import transforms
from sklearn.model_selection import train_test_split
device = 'cuda' if torch.cuda.is_available() else 'cpu'

定义用于转换图像(tfms)的函数：

tfms = transforms.Compose([
            transforms.ToTensor(),
            transforms.Normalize([0.485, 0.456, 0.406],
                                 [0.229, 0.224, 0.225])
        ])

定义数据集类(SegData)以获取训练所需的输入和输出图像：

指定包含图像的文件夹在__init__方法中：

class SegData(Dataset):
    def __init__(self, split):
        self.items=stems(f'dataset1/images_prepped_{split}')
        self.split = split

定义__len__方法：

 def __len__(self):
        return len(self.items)

定义__getitem__方法：

 def __getitem__(self, ix):
        image =read(f'dataset1/images_prepped_{self.split}/\
                               {self.items[ix]}.png', 1)
        image = cv2.resize(image, (224,224))
        mask=read(f'dataset1/annotations_prepped_{self.split}\
                            /{self.items[ix]}.png')[:,:,0]
        mask = cv2.resize(mask, (224,224))
        return image, mask

在__getitem__方法中，我们将输入(image)和输出(mask)图像都调整大小，使它们具有相同的形状。请注意，掩码图像包含的整数值在[0,11]范围内。这表明有 12 种不同的类别。

定义一个函数(choose)来选择一个随机图像索引（主要用于调试目的）：

 def choose(self): return self[randint(len(self))]

定义collate_fn方法来对图像批次进行预处理：

 def collate_fn(self, batch):
        ims, masks = list(zip(*batch))
        ims = torch.cat([tfms(im.copy()/255.)[None] \
                     for im in ims]).float().to(device)
        ce_masks = torch.cat([torch.Tensor(mask[None]) for\
                     mask in masks]).long().to(device)
        return ims, ce_masks

在前述代码中，我们对所有输入图像进行预处理，以便它们具有一个通道（这样每个图像稍后可以通过 CNN 传递），一旦我们转换了缩放后的图像。注意，ce_masks 是一个长整数张量，类似于交叉熵目标。

定义训练和验证数据集，以及数据加载器：

trn_ds = SegData('train')
val_ds = SegData('test')
trn_dl = DataLoader(trn_ds, batch_size=4, shuffle=True,
                    collate_fn=trn_ds.collate_fn)
val_dl = DataLoader(val_ds, batch_size=1, shuffle=True,
                    collate_fn=val_ds.collate_fn)

定义神经网络模型架构以进行分割训练。请注意，U-Net 包含传统的卷积以及上采样卷积：

定义卷积块（conv）：

def conv(in_channels, out_channels):
    return nn.Sequential(
        nn.Conv2d(in_channels,out_channels,kernel_size=3,
                    stride=1, padding=1),
        nn.BatchNorm2d(out_channels),
        nn.ReLU(inplace=True)
    )

在 conv 的定义中，我们依次执行 Conv2d 操作、BatchNorm2d 操作和 ReLU 操作。
定义 up_conv 块：

def up_conv(in_channels, out_channels):
    return nn.Sequential(
        nn.ConvTranspose2d(in_channels, out_channels,
                           kernel_size=2, stride=2),
        nn.ReLU(inplace=True)
    )

ConvTranspose2d 确保我们放大图像。这与 Conv2d 操作不同，后者减少图像的维度。它接受具有 in_channels 通道数的图像作为输入通道，并生成具有 out_channels 输出通道数的图像。
定义网络类（UNet）：

from torchvision.models import vgg16_bn
class UNet(nn.Module):
    def __init__(self, pretrained=True, out_channels=12):
        super().__init__()
        self.encoder= vgg16_bn(pretrained=pretrained).features
        self.block1 = nn.Sequential(*self.encoder[:6])
        self.block2 = nn.Sequential(*self.encoder[6:13])
        self.block3 = nn.Sequential(*self.encoder[13:20])
        self.block4 = nn.Sequential(*self.encoder[20:27])
        self.block5 = nn.Sequential(*self.encoder[27:34])
        self.bottleneck = nn.Sequential(*self.encoder[34:])
        self.conv_bottleneck = conv(512, 1024)
        self.up_conv6 = up_conv(1024, 512)
        self.conv6 = conv(512 + 512, 512)
        self.up_conv7 = up_conv(512, 256)
        self.conv7 = conv(256 + 512, 256)
        self.up_conv8 = up_conv(256, 128)
        self.conv8 = conv(128 + 256, 128)
        self.up_conv9 = up_conv(128, 64)
        self.conv9 = conv(64 + 128, 64)
        self.up_conv10 = up_conv(64, 32)
        self.conv10 = conv(32 + 64, 32)
        self.conv11 = nn.Conv2d(32, out_channels, kernel_size=1)

在前述的 __init__ 方法中，我们定义了在 forward 方法中使用的所有层。
定义 forward 方法：

 def forward(self, x):
        block1 = self.block1(x)
        block2 = self.block2(block1)
        block3 = self.block3(block2)
        block4 = self.block4(block3)
        block5 = self.block5(block4)
        bottleneck = self.bottleneck(block5)
        x = self.conv_bottleneck(bottleneck)
        x = self.up_conv6(x)
        x = torch.cat([x, block5], dim=1)
        x = self.conv6(x)
        x = self.up_conv7(x)
        x = torch.cat([x, block4], dim=1)
        x = self.conv7(x)
        x = self.up_conv8(x)
        x = torch.cat([x, block3], dim=1)
        x = self.conv8(x)
        x = self.up_conv9(x)
        x = torch.cat([x, block2], dim=1)
        x = self.conv9(x)
        x = self.up_conv10(x)
        x = torch.cat([x, block1], dim=1)
        x = self.conv10(x)
        x = self.conv11(x)
        return x

在前述代码中，我们通过在适当的张量对上使用 torch.cat 来制作 U 型连接，连接了降采样和上采样卷积特征。
定义一个函数（UNetLoss），用于计算我们的损失和准确性值：

ce = nn.CrossEntropyLoss()
def UnetLoss(preds, targets):
    ce_loss = ce(preds, targets)
    acc = (torch.max(preds,1)[1] == targets).float().mean()
    return ce_loss, acc

定义一个函数，该函数将对批次进行训练（train_batch），并计算验证数据集上的指标（validate_batch）：

def train_batch(model, data, optimizer, criterion):
    model.train()
    ims, ce_masks = data
    _masks = model(ims)
    optimizer.zero_grad()
    loss, acc = criterion(_masks, ce_masks)
    loss.backward()
    optimizer.step()
    return loss.item(), acc.item()
@torch.no_grad()
def validate_batch(model, data, criterion):
    model.eval()
    ims, masks = data
    _masks = model(ims)
    loss, acc = criterion(_masks, masks)
    return loss.item(), acc.item()

定义模型、优化器、损失函数以及训练的 epochs 数量：

model = UNet().to(device)
criterion = UnetLoss
optimizer = optim.Adam(model.parameters(), lr=1e-3)
n_epochs = 20

在增加的 epochs 上训练模型：

log = Report(n_epochs)
for ex in range(n_epochs):
    N = len(trn_dl)
    for bx, data in enumerate(trn_dl):
        loss, acc = train_batch(model, data, optimizer, criterion)
        log.record(ex+(bx+1)/N,trn_loss=loss,trn_acc=acc, end='\r')
    N = len(val_dl)
    for bx, data in enumerate(val_dl):
        loss, acc = validate_batch(model, data, criterion)
        log.record(ex+(bx+1)/N,val_loss=loss,val_acc=acc, end='\r')

    log.report_avgs(ex+1)

绘制随着 epochs 增加的训练、验证损失和准确性值：
```
log.plot_epochs(['trn_loss','val_loss'])
```

前述代码生成以下输出：

图表，折线图自动生成描述

图 9.6：随着 epochs 增加的训练和验证损失

计算在新图像上的预测输出，以观察模型在未见图像上的性能：

在新图像上获取模型预测：

im, mask = next(iter(val_dl))
_mask = model(im)

获取具有最高概率的通道：

_, _mask = torch.max(_mask, dim=1)

展示原始和预测图像：

subplots([im[0].permute(1,2,0).detach().cpu()[:,:,0],
          mask.permute(1,2,0).detach().cpu()[:,:,0],
          _mask.permute(1,2,0).detach().cpu()[:,:,0]],nc=3,
          titles=['Original image','Original mask',
          'Predicted mask'])

前述代码生成以下输出：

图 9.7：（左）原始图像；（中）原始掩模；（右）预测掩模

从前面的图片中，我们看到使用 U-Net 架构可以成功生成分割掩模。然而，同一类的所有实例将具有相同的预测像素值。如果我们想要分开图像中Person类的实例会怎样？

在接下来的部分，我们将学习关于 Mask R-CNN 架构，它帮助生成实例级别的掩模，以便我们可以区分实例（即使是同一类的实例）。

探索 Mask R-CNN 架构

Mask R-CNN 架构有助于识别/突出显示图像中给定类别的对象实例。当图像中存在多个相同类型的对象时，这尤为方便。此外，术语 Mask 表示由 Mask R-CNN 在像素级别执行的分割。

Mask R-CNN 架构是 Faster R-CNN 网络的扩展，我们在上一章中学习过。然而，Mask R-CNN 架构进行了一些修改，如下所示：

RoI Pooling 层已被 RoI Align 层取代。
在最终层中，除了预测对象的类别和边界框修正外，还包括了一个掩码头来预测对象的掩码。
全卷积网络（FCN）用于掩码预测。

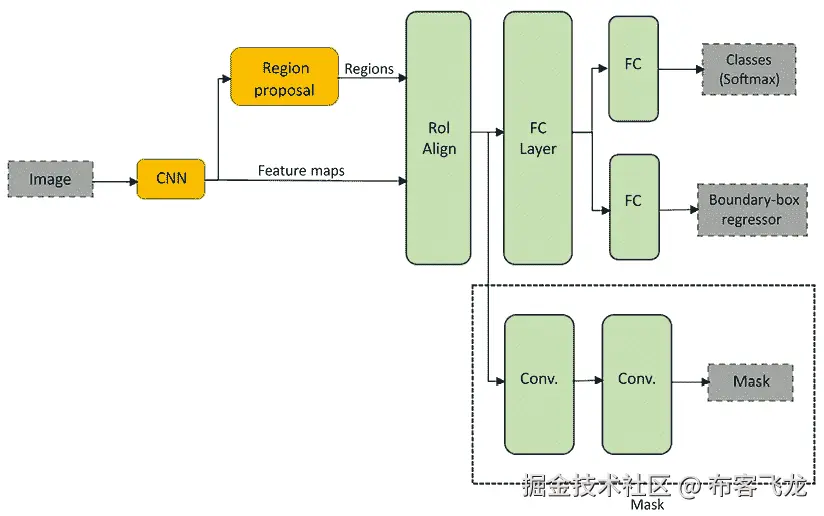

在我们理解各个组件如何工作之前，让我们快速看一下 Mask R-CNN 中发生的事件（图片来源：arxiv.org/pdf/1703.06870.pdf）：

自动生成的图示

图 9.8：Mask R-CNN 工作流程

在上图中，请注意我们从一个图层获取类别和边界框信息，从另一个图层获取掩码信息。

Mask R-CNN 架构的工作细节如下：

自动生成的图示

图 9.9：Mask R-CNN 的工作细节

在我们实现 Mask R-CNN 架构之前，我们需要理解其组成部分。我们将从 RoI Align 开始。

RoI Align

在 Faster R-CNN 中，我们了解到了 RoI 池化。RoI 池化的一个缺点是，在执行 RoI 池化操作时，我们可能会丢失某些信息。这是因为在池化之前，图像的各个区域可能具有不均匀的内容表示。

让我们通过前一章节提供的示例来看一下：

自动生成的表格描述

图 9.10：RoI 池化计算

在上图中，区域提议的形状为 5 x 7，并且我们必须将其转换为 2 x 2 的形状。在转换为 2 x 2 的过程中，区域的某些部分的表示较少，相比其他部分更有权重。这导致信息丢失，RoI Align 应运而生以解决这种情况。

让我们通过一个简单的示例来理解 RoI Align 的工作原理。在这里，我们试图将以下区域（用虚线表示）转换为 2 x 2 的形状：

自动生成的图片描述

图 9.11：用虚线表示的区域

请注意，区域（用虚线表示）在特征图的所有单元格中并不均匀分布。

我们必须执行以下步骤以获取 2 x 2 形状中区域的合理表示：

首先，将区域分成相等的 2 x 2 形状：

包含表格的图片说明自动生成

图 9.12: 计算区域的四个角

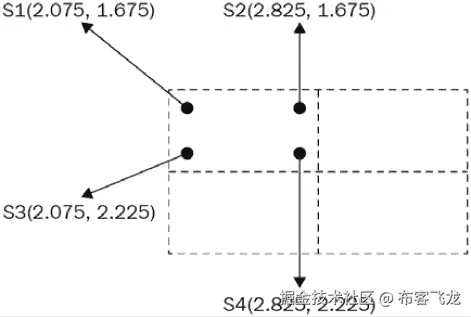

定义在每个 2 x 2 单元格内均匀间隔的四个点：

中等置信度自动生成的图表说明

图 9.13: 计算四个选定点

注意，在上述图表中，两个连续点之间的距离为 0.75（水平或垂直）。

根据每个点到最近已知值的距离计算加权平均值：

自动生成的图表说明

图 9.14: 扩展到每个点对应值

对单元格中所有四个点重复前述插值步骤：

自动生成的表格说明

图 9.15: 四个角的数值

在单元格内所有四个点上执行平均池化：

包含表格的图片说明自动生成

图 9.16: 所有四个单元格的池化输出

通过实施上述步骤，在执行 RoI Align 时，我们不会丢失信息，也就是说，当我们将所有区域放置在相同形状内时。

掩码头

使用 RoI Align，我们可以获得从区域建议网络获取的标准形状 RoI Align 输出更准确的表示。现在，我们希望获取分割（掩码）输出，对于每个区域建议给定标准形状的 RoI Align 输出。

通常情况下，在目标检测中，我们会通过平坦化层传递 RoI Align 以预测物体的类别和边界框偏移量。然而，在图像分割的情况下，我们预测包含对象的边界框内的像素。因此，现在我们有了第三个输出（除了类别和边界框偏移量），即感兴趣区域内的预测掩码。

在这里，我们预测掩码，它是叠加在原始图像上的图像。考虑到我们预测的是一个图像，而不是展平 RoI Align 的输出，我们将其连接到另一个卷积层以获得另一个类似图像的结构（宽度 x 高度的维度）。让我们通过查看以下图表来理解这一现象：

自动生成的图表说明

图 9.17: 获取掩码的工作流程

在上述图表中，我们使用特征金字塔网络（FPN）获得了形状为 7 x 7 x 2048 的输出，现在具有两个分支：

第一个分支在展平 FPN 输出后返回对象的类别和边界框。
第二个分支在 FPN 的输出上执行卷积以获取掩码。

对于 14 x 14 输出的地面真值是区域提议的调整大小图像。如果数据集中有 80 个唯一类别，则区域提议的地面真值形状为 80 x 14 x 14。每个 80 x 14 x 14 像素是 1 或 0，表示像素是否包含对象。因此，在预测像素类别时，我们执行二进制交叉熵损失最小化。

模型训练后，我们可以检测区域，获取类别，获取边界框偏移量，并获取与每个区域对应的掩码。进行推断时，我们首先检测图像中存在的对象并进行边界框校正。然后，我们将区域偏移量传递给掩码头部，以预测与区域中不同像素对应的掩码。

现在我们了解了 Mask R-CNN 架构的工作原理，让我们编写代码，以便在图像中检测人物的实例。

使用 Mask R-CNN 实现实例分割

为了帮助我们理解如何为实例分割编写 Mask R-CNN 代码，我们将利用一个数据集，该数据集遮盖了图像中存在的人物。我们将使用从 ADE20K 数据集的子集创建的数据集，该数据集包含输入图像及其相应的掩码，可在 groups.csail.mit.edu/vision/datasets/ADE20K/ 找到。我们将仅使用那些具有人物掩码的图像。

我们将采用以下策略：

获取数据集，然后从中创建数据集和数据加载器。
创建 PyTorch 官方实现 Mask R-CNN 所需的地面真值格式。
下载预训练的 Faster R-CNN 模型，并将 Mask R-CNN 头部连接到模型上。
使用已标准化的 PyTorch 代码片段训练 Mask R-CNN 模型。
首先执行非极大值抑制来推断图像，并识别图像中的人物的边界框和掩码。

让我们编写上述策略的代码：

在 GitHub 的 Chapter09 文件夹中的 Instance_Segmentation.ipynb 文件中找到以下代码：bit.ly/mcvp-2e。

从 GitHub 导入相关数据集和训练工具：

!wget --quiet \
 http://sceneparsing.csail.mit.edu/data/ChallengeData2017/images.tar
!wget --quiet http://sceneparsing.csail.mit.edu/data/ChallengeData2017/annotations_instance.tar
!tar -xf images.tar
!tar -xf annotations_instance.tar
!rm images.tar annotations_instance.tar
!pip install -qU torch_snippets
!wget --quiet https://raw.githubusercontent.com/pytorch/vision/master/references/detection/engine.py
!wget --quiet https://raw.githubusercontent.com/pytorch/vision/master/references/detection/utils.py
!wget --quiet https://raw.githubusercontent.com/pytorch/vision/master/references/detection/transforms.py
!wget --quiet https://raw.githubusercontent.com/pytorch/vision/master/references/detection/coco_eval.py
!wget --quiet https://raw.githubusercontent.com/pytorch/vision/master/references/detection/coco_utils.py
!pip install -q -U \
'git+https://github.com/cocodataset/cocoapi.git#subdirectory=PythonAPI'

导入所有必要的包并定义device：

from torch_snippets import *
import torchvision
from torchvision.models.detection.faster_rcnn import FastRCNNPredictor
from torchvision.models.detection.mask_rcnn import MaskRCNNPredictor
from engine import train_one_epoch, evaluate
import utils
import transforms as T
device = 'cuda' if torch.cuda.is_available() else 'cpu'

获取包含人物掩码的图像，如下所示：
1. 循环遍历images和annotations_instance文件夹以获取文件名：
```
all_images = Glob('images/training')
all_annots = Glob('annotations_instance/training')
```
1. 检查原始图像和人物实例掩码的表示：
```
f = 'ADE_train_00014301'
im = read(find(f, all_images), 1)
an = read(find(f, all_annots), 1).transpose(2,0,1)
r,g,b = an
nzs = np.nonzero(r==4) # 4 stands for person
instances = np.unique(g[nzs])
masks = np.zeros((len(instances), *r.shape))
for ix,_id in enumerate(instances):
    masks[ix] = g==_id
subplots([im, *masks], sz=20)
```
上述代码生成以下输出。我们可以看到为每个人生成了单独的掩码。这里有四个Person类的实例：

图 9.18：每个个体的单独掩码生成

在这个特定的数据集中，实例的地面实况注释是以这样一种方式提供的，即 RGB 中的红色通道对应于对象的类别，而绿色通道对应于实例编号（如果图像中有多个相同类别的对象，如我们此处的示例）。此外，Person 类以值 4 编码。
遍历注释并存储至少包含一个人的文件：

annots = []
for ann in Tqdm(all_annots):
    _ann = read(ann, 1).transpose(2,0,1)
    r,g,b = _ann
    if 4 not in np.unique(r): continue
    annots.append(ann)

将文件分为训练文件和验证文件：

from sklearn.model_selection import train_test_split
_annots = stems(annots)
trn_items,val_items=train_test_split(_annots,random_state=2)

定义转换方法：

def get_transform(train):
    transforms = []
    transforms.append(T.PILToTensor())
    if train:
        transforms.append(T.RandomHorizontalFlip(0.5))
    return T.Compose(transforms)

创建数据集类（MasksDataset），如下所示：

定义 __init__ 方法，该方法接受图像名称（items）、转换方法（transforms）和要考虑的文件数（N）作为输入：

class MasksDataset(Dataset):
    def __init__(self, items, transforms, N):
        self.items = items
        self.transforms = transforms
        self.N = N

定义一个方法（get_mask），将获取等于图像中存在的实例数的面具数量：

 def get_mask(self, path):
        an = read(path, 1).transpose(2,0,1)
        r,g,b = an
        nzs = np.nonzero(r==4)
        instances = np.unique(g[nzs])
        masks = np.zeros((len(instances), *r.shape))
        for ix,_id in enumerate(instances):
            masks[ix] = g==_id
        return masks

获取图像及其对应的目标值以返回。每个人（实例）被视为不同的对象类别；即每个实例都是不同的类别。请注意，类似于训练 Faster R-CNN 模型，目标作为张量字典返回。让我们定义 __getitem__ 方法：

 def __getitem__(self, ix):
        _id = self.items[ix]
        img_path = f'images/training/{_id}.jpg'
        mask_path=f'annotations_instance/training/{_id}.png'
        masks = self.get_mask(mask_path)
        obj_ids = np.arange(1, len(masks)+1)
        img = Image.open(img_path).convert("RGB")
        num_objs = len(obj_ids)

除了面具本身外，Mask R-CNN 还需要边界框信息。然而，这很容易准备，如下所示的代码：

 boxes = []
        for i in range(num_objs):
            obj_pixels = np.where(masks[i])
            xmin = np.min(obj_pixels[1])
            xmax = np.max(obj_pixels[1])
            ymin = np.min(obj_pixels[0])
            ymax = np.max(obj_pixels[0])
            if (((xmax-xmin)<=10) | (ymax-ymin)<=10):
                xmax = xmin+10
                ymax = ymin+10
            boxes.append([xmin, ymin, xmax, ymax])

在上述代码中，通过在边界框的 x 和 y 坐标的最小值上添加 10 个像素，来调整存在可疑地面实况的情况（即 Person 类的高度或宽度小于 10 像素）。
将所有目标值转换为张量对象：

 boxes = torch.as_tensor(boxes, dtype=torch.float32)
        labels = torch.ones((num_objs,), dtype=torch.int64)
        masks = torch.as_tensor(masks, dtype=torch.uint8)
        area = (boxes[:, 3] - boxes[:, 1]) *(boxes[:, 2] - boxes[:, 0])
        iscrowd = torch.zeros((num_objs,),dtype=torch.int64)
        image_id = torch.tensor([ix])

将目标值存储在字典中：

 target = {}
        target["boxes"] = boxes
        target["labels"] = labels
        target["masks"] = masks
        target["image_id"] = image_id
        target["area"] = area
        target["iscrowd"] = iscrowd

指定转换方法并在缩放图像后返回图像：

 if self.transforms is not None:
            img, target = self.transforms(img, target)
        if (img.dtype == torch.float32) or (img.dtype == torch.uint8) :
             img = img/255.
        return img, target

指定 __len__ 方法：

 def __len__(self):
        return self.N

定义将选择随机图像的函数：

 def choose(self):
        return self[randint(len(self))]

检查输入输出组合：

x = MasksDataset(trn_items, get_transform(train=True),N=100)
im,targ = x[0]
inspect(im,targ)
subplots([im, *targ['masks']], sz=10)

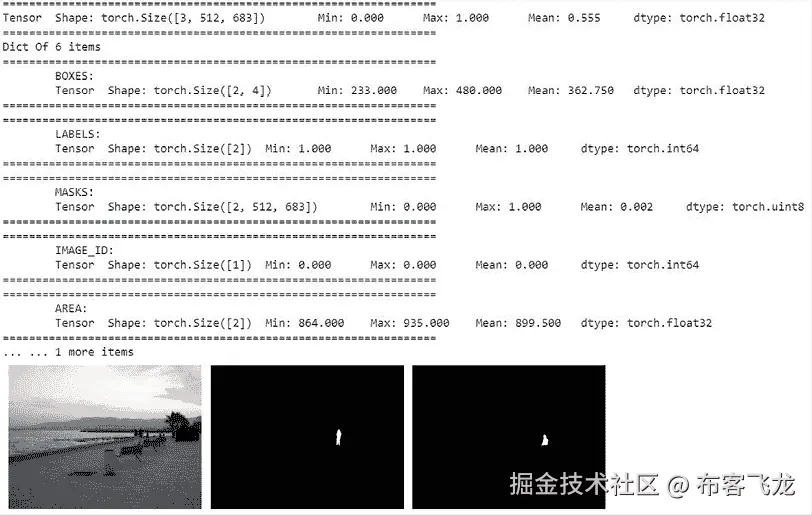

以下是运行上述代码时生成的一些示例输出。我们可以看到面具的形状为 2 x 512 x 683，表明图像中有两个人物：

图形用户界面自动生成的描述

图 9.19：（左）输入图像；（中间和右侧）预测的人物面具

请注意，在 __getitem__ 方法中，图像中有多少个对象（实例），就有多少个面具和边界框。此外，因为我们只有两个类别（Background 类和 Person 类），我们将 Person 类指定为 1。

到此步骤结束时，输出字典中有相当多的信息，即对象类别、边界框、面具、面具区域以及面具是否对应于人群。所有这些信息都在 target 字典中可用。对于我们将要使用的训练函数，数据以 torchvision.models.detection.maskrcnn_resnet50_fpn 类所要求的格式标准化非常重要。

接下来，我们需要定义实例分割模型（get_model_instance_segmentation）。我们将使用一个预训练模型，只重新初始化头部以预测两类（背景和人）。首先，我们需要初始化一个预训练模型，并替换box_predictor和mask_predictor头部，以便从头学习：

def get_model_instance_segmentation(num_classes):
    # load an instance segmentation model pre-trained on
    # COCO
    model = torchvision.models.detection\
                     .maskrcnn_resnet50_fpn(pretrained=True)
    # get number of input features for the classifier
    in_features = model.roi_heads.box_predictor.cls_score.in_features
    # replace the pre-trained head with a new one
    model.roi_heads.box_predictor = FastRCNNPredictor(\
                                    in_features,num_classes)
    in_features_mask = model.roi_heads\
                      .mask_predictor.conv5_mask.in_channels
    hidden_layer = 256
    # and replace the mask predictor with a new one
    model.roi_heads.mask_predictor = MaskRCNNPredictor(\
                                      in_features_mask,
                                      hidden_layer,
                                      num_classes)
    return model

FastRCNNPredictor期望两个输入：in_features（输入通道数）和num_classes（类别数）。基于要预测的类别数，计算出边界框预测的数量，即类别数的四倍。

MaskRCNNPredictor期望三个输入：in_features_mask（输入通道数）、hidden_layer（输出通道数）和num_classes（要预测的类别数）。

可通过指定以下内容获取所定义模型的详细信息：

model = get_model_instance_segmentation(2).to(device)
model

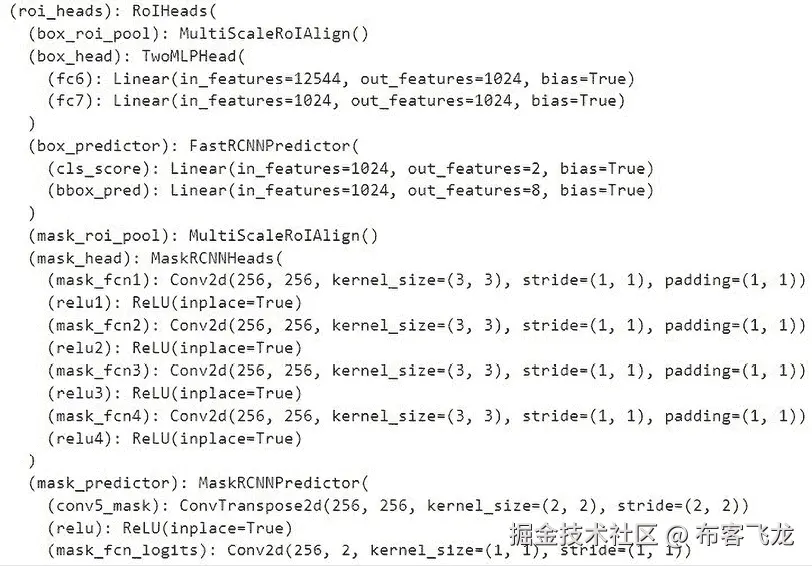

模型的底半部（即不包含骨干网络的部分）如下所示：

文本自动生成描述

图 9.20：Mask R-CNN 模型架构

请注意，Faster R-CNN（我们在前一章节中训练的）与 Mask R-CNN 模型之间的主要区别在于roi_heads模块，它本身包含多个子模块。让我们看看它们执行的任务：

roi_heads：对从 FPN 网络获取的输入进行对齐，并创建两个张量。
box_predictor：使用我们获得的输出来预测每个 RoI 的类别和边界框偏移量。
mask_roi_pool：该层然后对来自 FPN 的输出进行对齐。
mask_head：将先前获得的对齐输出转换为可用于预测掩码的特征图。
mask_predictor：接受来自mask_head的输出并预测最终的掩码。

获取对应于训练和验证图像的数据集和数据加载器：

dataset = MasksDataset(trn_items, get_transform(train=True), N=3000)
dataset_test = MasksDataset(val_items, get_transform(train=False), N=800)
# define training and validation data loaders
data_loader=torch.utils.data.DataLoader(dataset,
            batch_size=2, shuffle=True, num_workers=0,
                          collate_fn=utils.collate_fn)
data_loader_test = torch.utils.data.DataLoader(dataset_test,
                  batch_size=1, shuffle=False,
                  num_workers=0,collate_fn=utils.collate_fn)

定义模型、参数和优化标准：

num_classes = 2
model = get_model_instance_segmentation(num_classes).to(device)
params = [p for p in model.parameters() if p.requires_grad]
optimizer = torch.optim.SGD(params, lr=0.005,
                           momentum=0.9,weight_decay=0.0005)
# and a learning rate scheduler
lr_scheduler = torch.optim.lr_scheduler.StepLR(optimizer,
                                 step_size=3, gamma=0.1)

所定义的预训练模型架构将图像和targets字典作为输入来减少损失。通过运行以下命令可以查看模型接收到的输出样本：

# The following code is for illustration purpose only
model.eval()
pred = model(dataset[0][0][None].to(device))
inspect(pred[0])

前述代码的输出如下所示：

表格自动生成描述

图 9.21：样本预测

在这里，我们可以看到一个包含边界框（BOXES）、对应于边界框的类别（LABELS）、对应于类别预测的置信度分数（SCORES）以及我们掩码实例的位置（MASKS）的字典。正如您所见，该模型硬编码为返回 100 个预测，这是合理的，因为我们不应该期望一张典型图像中有超过 100 个对象。

要获取已检测到的实例数量，我们将使用以下代码：

# The following code is for illustration purpose only
pred[0]['masks'].shape
# torch.Size([100, 1, 536, 559])

前述代码获取图像的最多 100 个掩模实例（其中实例对应于非背景类），以及与图像相对应的尺寸。对于这 100 个实例，还会返回相应的类别标签、边界框和该类别的 100 个相应置信度值。

在增加纪元的训练模型：

num_epochs = 5
trn_history = []
for epoch in range(num_epochs):
    # train for one epoch, printing every 10 iterations
    res = train_one_epoch(model, optimizer, data_loader,
                          device, epoch, print_freq=10)
    trn_history.append(res)
    # update the learning rate
    lr_scheduler.step()
    # evaluate on the test dataset
    res = evaluate(model, data_loader_test, device=device)

通过这样做，我们现在可以在图像中的人物上覆盖我们的掩模。我们可以记录我们在增加纪元期间的训练损失变化如下：

import matplotlib.pyplot as plt
plt.title('Training Loss')
losses=[np.mean(list(trn_history[i].meters['loss'].deque)) \
            for i in range(len(trn_history))]
plt.plot(losses)

前述代码的结果如下：

图表，线图自动生成描述

图 9.22: 随着增加纪元的训练损失

对测试图像进行预测：

model.eval()
im = dataset_test[0][0]
show(im)
with torch.no_grad():
    prediction = model([im.to(device)])
    for i in range(len(prediction[0]['masks'])):
        plt.imshow(Image.fromarray(prediction[0]['masks']\
                      [i, 0].mul(255).byte().cpu().numpy()))
        plt.title('Class: '+str(prediction[0]['labels']\
                   [i].cpu().numpy())+' Score:'+str(\
                  prediction[0]['scores'][i].cpu().numpy()))
        plt.show()

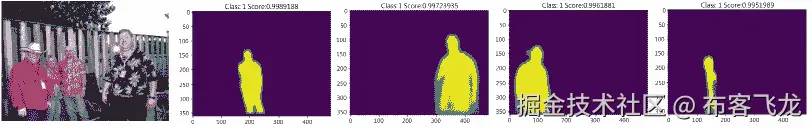

前述代码的结果如下。我们可以看到我们成功地识别了图像中的四个人物。此外，模型还预测了图像中的多个其他部分（我们在前述输出中未显示），尽管置信度较低：

图形用户界面描述自动生成，置信度中等

图 9.23: （左）输入图像；（其余）预测的掩模

现在模型能够很好地检测实例，让我们对一个不在提供数据集中的自定义图像进行预测。

对自己的新图像进行预测：

!wget https://www.dropbox.com/s/e92sui3a4kt/Hema18.JPG
img = Image.open('Hema18.JPG').convert("RGB")
from torchvision import transforms
pil_to_tensor = transforms.ToTensor()(img).unsqueeze_(0)
Image.fromarray(pil_to_tensor[0].mul(255)\
                        .permute(1, 2, 0).byte().numpy())

输入图像如下：

一个人抱着一个孩子描述自动生成，置信度低

图 9.24: 样本输入图像在验证数据之外

获取输入图像的预测：

model.eval()
with torch.no_grad():
    prediction = model([pil_to_tensor[0].to(device)])
    for i in range(len(prediction[0]['masks'])):
        plt.imshow(Image.fromarray(prediction[0]['masks']\
                    [i, 0].mul(255).byte().cpu().numpy()))
        plt.title('Class: '+str(prediction[0]\
                 ['labels'][i].cpu().numpy())+ \
     'Score:'+str(prediction[0]['scores'][i].cpu().numpy()))
        plt.show()

前述代码的结果如下：

图形用户界面描述自动生成

图 9.25: （左）输入图像；（其余）预测的掩模

注意，在前述图像中，经过训练的模型表现不如在测试图像上的表现好。这可能是由于以下原因：

人们在训练期间可能没有如此接近并重叠。
模型可能没有在大多数占据图像的感兴趣类别的图像上进行训练。
我们在训练模型的数据集中的图像与预测图像具有不同的数据分布。

然而，尽管检测到了重复的掩模，但在这些区域中具有较低的类别得分（从第三个掩模开始）表明可能存在重复的预测。

到目前为止，我们已经学习了如何分割多个Person类的实例。在下一节中，我们将了解在本节构建的代码中需要调整的内容，以便在图像中分割多个类别的多个实例。

预测多个类别的多个实例

在前一节中，我们学习了如何分割 Person 类。在本节中，我们将学习如何同时为人物和桌子实例进行分割，使用的是我们在前一节构建的同一模型。让我们开始吧：

鉴于大部分代码与前一节保持一致，我们只会解释本节中的附加代码。在执行代码时，我们建议您查看 GitHub 上的 Chapter09 文件夹中的 predicting_multiple_instances_of_multiple_classes.ipynb 笔记本，网址为 bit.ly/mcvp-2e。

获取包含感兴趣类别（Person（类别 ID 4）和 Table（类别 ID 6））的图像：

classes_list = [4,6]
annots = []
for ann in Tqdm(all_annots):
    _ann = read(ann, 1).transpose(2,0,1)
    r,g,b = _ann
    if np.array([num in np.unique(r) for num in \
                classes_list]).sum()==0: continue
    annots.append(ann)
from sklearn.model_selection import train_test_split
_annots = stems(annots)
trn_items, val_items = train_test_split(_annots, random_state=2)

在上述代码中，我们获取包含至少一个感兴趣类别（classes_list）的图像。

修改 get_mask 方法，使其返回每个掩码对应的类别的掩码和类别在 MasksDataset 类中的定义：

 def get_mask(self,path):
        an = read(path, 1).transpose(2,0,1)
        r,g,b = an
        cls = list(set(np.unique(r)).intersection({4,6}))
        masks = []
        labels = []
        for _cls in cls:
            nzs = np.nonzero(r==_cls)
            instances = np.unique(g[nzs])
            for ix,_id in enumerate(instances):
                masks.append(g==_id)
                labels.append(classes_list.index(_cls)+1)
        return np.array(masks), np.array(labels)

在上述代码中，我们获取存在于图像中的感兴趣类别（cls），并将它们存储在 labels 中。接下来，我们遍历每个识别的类别（cls），并将红色通道值对应于类别（cls）的位置存储在 nzs 中。然后，我们获取这些位置上的实例 ID（instances）。此外，在返回 masks 和 labels 的 NumPy 数组之前，我们将 instances 追加到 masks 中，并将对应于实例的类别追加到 labels 中。

在 __getitem__ 方法中修改 labels 对象，使其包含从 get_mask 方法获取的标签，而不是用 torch.ones 填充。下面代码的粗体部分是在前一节的 __getitem__ 方法中实现这些更改的地方：

 def __getitem__(self, ix):
        _id = self.items[ix]
        img_path = f'images/training/{_id}.jpg'
        mask_path = \ f'annotations_instance/training/{_id}.png'
        **masks, labels = self.get_mask(mask_path)**
        #print(labels)
        obj_ids = np.arange(1, len(masks)+1)
        img = Image.open(img_path).convert("RGB")
        num_objs = len(obj_ids)
        boxes = []
        for i in range(num_objs):
            obj_pixels = np.where(masks[i])
            xmin = np.min(obj_pixels[1])
            xmax = np.max(obj_pixels[1])
            ymin = np.min(obj_pixels[0])
            ymax = np.max(obj_pixels[0])
            if (((xmax-xmin)<=10) | (ymax-ymin)<=10):
                xmax = xmin+10
                ymax = ymin+10
            boxes.append([xmin, ymin, xmax, ymax])
        boxes = torch.as_tensor(boxes, dtype=torch.float32)
        **labels = torch.as_tensor(labels, dtype=torch.int64)**
        masks = torch.as_tensor(masks, dtype=torch.uint8)
        area = (boxes[:, 3] - boxes[:, 1]) * (boxes[:, 2] - boxes[:, 0])
        iscrowd = torch.zeros((num_objs,), dtype=torch.int64)
        image_id = torch.tensor([ix])
        target = {}
        target["boxes"] = boxes
        target["labels"] = labels
        target["masks"] = masks
        target["image_id"] = image_id
        target["area"] = area
        target["iscrowd"] = iscrowd
        if self.transforms is not None:
            img, target = self.transforms(img, target)
         if (img.dtype == torch.float32) or (img.dtype == torch.uint8) :
             img = img/255.
        return img, target
    def __len__(self):
        return self.N
    def choose(self):
        return self[randint(len(self))]

指定在定义 model 时有三个类别而不是两个，因为现在我们需要预测人物、桌子和背景类别：
```
num_classes = 3
model=get_model_instance_segmentation(num_classes).to(device)
```

在训练模型之后，与前一节相比，随着迭代次数增加，训练损失的变化如下：

图，折线图说明自动生成

图 9.26：随着迭代次数增加的训练损失

此外，对于包含人物和桌子的样本图像，预测的段如下所示：

图说明自动生成

图 9.27：（左）输入图像；（其余）预测的掩码和相应的类

从上述图中，我们可以看到使用同一模型能够预测两个类别。作为练习，我们鼓励您增加类别数量和迭代次数，并查看您的结果。

摘要

在本章中，我们学习了如何利用 U-Net 和 Mask R-CNN 对图像进行分割。我们了解到 U-Net 架构如何通过卷积进行图像的降采样和升采样，以保留图像的结构，同时能够预测图像中物体周围的掩码。接着，我们通过道路场景检测练习巩固了这一理解，将图像分割成多个类别。然后，我们了解了 RoI Align，它有助于解决 RoI 池化在图像量化方面的问题。随后，我们学习了 Mask R-CNN 的工作原理，以便训练模型来预测图像中的人物实例，以及图像中的人物和表格实例。

现在我们对各种目标检测技术和图像分割技术有了很好的理解，在下一章中，我们将学习如何利用我们迄今所学的技术来扩展我们将预测的类别数量的应用。此外，我们还将学习 Detectron2 框架，该框架在构建 Faster R-CNN 和 Mask R-CNN 模型时减少了代码复杂性。

问题

在 U-Net 架构中，升采样如何帮助？
在 U-Net 中为什么需要一个完全卷积网络？
RoI Align 如何改进 Mask R-CNN 中的 RoI 池化？
U-Net 和 Mask R-CNN 在分割中的主要区别是什么？
什么是实例分割？

在 Discord 上了解更多信息

加入我们社区的 Discord 空间，与作者和其他读者讨论：

packt.link/modcv

第十章：物体检测与分割的应用

在前几章中，我们学习了各种物体检测技术，如 R-CNN 系列算法、YOLO、SSD 以及 U-Net 和 Mask R-CNN 图像分割算法。在本章中，我们将进一步学习更适合解决检测和分割问题的框架/架构，处理更现实的场景。

我们将从利用 Detectron2 框架开始，训练和检测图像中存在的自定义对象。我们还将使用预训练模型预测图像中人类的姿势。此外，我们将学习如何统计图像中人群的人数，然后学习如何利用分割技术进行图像着色。接下来，我们将学习一个修改版的 YOLO，通过使用来自 LIDAR 传感器的点云来预测物体周围的 3D 边界框。最后，我们将学习如何从视频中识别动作。

在本章结束时，您将学习以下内容：

多对象实例分割
人体姿势检测
人群计数
图像着色
使用点云进行 3D 物体检测
从视频中识别动作

本章所有代码片段均可在 GitHub 存储库的Chapter10文件夹中找到，链接为bit.ly/mcvp-2e。

随着领域的发展，我们将定期向 GitHub 存储库添加有价值的补充内容。请查看每个章节目录下的supplementary_sections文件夹获取新的有用内容。

多对象实例分割

在前几章中，我们学习了各种物体检测算法。在本节中，我们将学习 Detectron2 平台（链接：ai.facebook.com/blog/-detectron2-a-pytorch-based-modular-object-detection-library-/），然后实现使用 Google 开放图像数据集进行多对象实例分割。Detectron2 是由 Facebook 团队开发的平台。Detectron2 包含了最先进的物体检测算法的高质量实现，包括 Mask R-CNN 模型系列的 DensePose。原始 Detectron 框架使用 Caffe2 编写，而 Detectron2 框架则使用 PyTorch 编写。

Detectron2 支持与物体检测相关的一系列任务。与原始 Detectron 类似，它支持具有框和实例分割掩码的物体检测，以及人体姿势预测。除此之外，Detectron2 还增加了对语义分割和全景分割（将语义分割和实例分割结合在一起的任务）的支持。通过利用 Detectron2，我们能够在几行代码中构建物体检测、分割和姿势估计。

在本节中，我们将：

获取开放图像数据集
将数据集转换为 COCO 格式
使用 Detectron2 训练模型
在训练模型上推断新图像

让我们逐一进行这些步骤。

获取和准备数据

我们将处理由 Google 提供的 Open Images 数据集中可用的图像（其中包含数百万张图像及其注释），网址为storage.googleapis.com/openimages/web/index.html。

在此代码部分，我们将了解仅获取所需图像而不是整个数据集的方法。请注意，此步骤是必需的，因为数据集大小限制了可能没有广泛资源的典型用户构建模型的能力。

您可以在 GitHub 的Chapter10文件夹中找到名为Multi_object_segmentation.ipynb的文件，网址为bit.ly/mcvp-2e。

安装所需的包：

!pip install -qU openimages torch_snippets

下载所需的注释文件：

from torch_snippets import *
!wget -O train-annotations-object-segmentation.csv -q https://storage.googleapis.com/openimages/v5/train-annotations-object-segmentation.csv
!wget -O classes.csv -q \
https://raw.githubusercontent.com/openimages/dataset/master/dict.csv

指定我们希望模型预测的类别（您可以访问 Open Images 网站查看所有类别的列表）：

required_classes = 'person,dog,bird,car,elephant,football,\
jug,laptop,mushroom,pizza,rocket,shirt,traffic sign,\
Watermelon,Zebra'
required_classes = [c.lower() for c in \
                        required_classes.lower().split(',')]
classes = pd.read_csv('classes.csv', header=None)
classes.columns = ['class','class_name']
classes = classes[classes['class_name'].map(lambda x: x \
                           in required_classes)]

获取与required_classes对应的图像 ID 和掩码：

from torch_snippets import *
df = pd.read_csv('train-annotations-object-segmentation.csv')
data = pd.merge(df, classes, left_on='LabelName',
                right_on='class')
subset_data = data.groupby('class_name').agg( \
                        {'ImageID': lambda x: list(x)[:500]})
subset_data = flatten(subset_data.ImageID.tolist())
subset_data = data[data['ImageID'].map(lambda x: x in subset_data)]
subset_masks = subset_data['MaskPath'].tolist()

鉴于数据量巨大，我们只获取subset_data中每类 500 张图像。您可以选择是否获取更小或更大的文件集合以及唯一类别的列表（required_classes）。

到目前为止，我们只有与图像对应的ImageId和MaskPath值。在接下来的步骤中，我们将继续从open-images下载实际的图像和掩码。

现在我们已经准备好下载子集掩码数据，让我们开始下载。Open Images 有 16 个用于训练掩码的 ZIP 文件。每个 ZIP 文件仅包含来自subset_masks的少量掩码，因此我们将在将所需掩码移动到单独文件夹后删除其余部分。这一下载 -> 移动 -> 删除操作将保持内存占用相对较小。我们将对这 16 个文件每一个运行此步骤一次：

!mkdir -p masks
for c in Tqdm('0123456789abcdef'):
    !wget -q \
     https://storage.googleapis.com/openimages/v5/train-masks/train-masks-{c}.zip
    !unzip -q train-masks-{c}.zip -d tmp_masks
    !rm train-masks-{c}.zip
    tmp_masks = Glob('tmp_masks', silent=True)
    items = [(m,fname(m)) for m in tmp_masks]
    items = [(i,j) for (i,j) in items if j in subset_masks]
    for i,j in items:
        os.rename(i, f'masks/{j}')
    !rm -rf tmp_masks

下载与ImageId对应的图像：

masks = Glob('masks')
masks = [fname(mask) for mask in masks]
subset_data=subset_data[subset_data['MaskPath'].map(lambda \
                               x: x in masks)]
subset_imageIds = subset_data['ImageID'].tolist()
from openimages.download import _download_images_by_id
!mkdir images
_download_images_by_id(subset_imageIds, 'train', './images/')

将所有图像、掩码和地面真相打包并保存它们——以防会话崩溃时，保存和检索文件以便后续训练是有帮助的。创建 ZIP 文件后，请确保将文件保存在您的驱动器上或下载它。文件大小最终约为 2.5 GB：

import zipfile
files = Glob('images') + Glob('masks') + \
['train-annotations-object-segmentation.csv', 'classes.csv']
with zipfile.ZipFile('data.zip','w') as zipme:
    for file in Tqdm(files):
        zipme.write(file,compress_type=zipfile.ZIP_DEFLATED)

最后，将数据移动到单个目录中：

!mkdir -p train/
!mv images train/myData2020
!mv masks train/annotations

鉴于目标检测代码中有如此多的移动组件，作为标准化方法，Detectron 接受严格的训练数据格式。虽然可以编写数据集定义并将其提供给 Detectron，但将整个训练数据保存为 COCO 格式更简单（也更有利）。这样，您可以利用其他训练算法，例如detectron transformers（DETR），而无需更改数据。

首先，我们将定义类别：

以 COCO 格式定义所需的类别：

!pip install git+git://github.com/sizhky/pycococreator.git@0.2.0
import datetime
INFO = {
    "description": "MyData2020",
    "url": "None",
    "version": "1.0",
    "year": 2020,
    "contributor": "sizhky",
    "date_created": datetime.datetime.utcnow().isoformat(' ')
}
LICENSES = [
    {
        "id": 1,
        "name": "MIT"
    }
]
CATEGORIES = [{'id': id+1, 'name': name.replace('/',''), \
               'supercategory': 'none'} \
              for id,(_,(name, clss_name)) in \
              enumerate(classes.iterrows())]

在上述代码中，在 CATEGORIES 的定义中，我们正在创建一个名为 supercategory 的新键。要理解 supercategory，让我们通过一个例子来看：Man 和 Woman 类别属于 Person 超类。在我们的情况下，由于我们不关心超类，我们将其指定为 none。
导入相关包并创建一个带有保存 COCO JSON 文件所需键的空字典：

!pip install pycocotools
from pycococreatortools import pycococreatortools
from os import listdir
from os.path import isfile, join
from PIL import Image
coco_output = {
    "info": INFO,
    "licenses": LICENSES,
    "categories": CATEGORIES,
    "images": [],
    "annotations": []
}

设置几个包含图像位置信息和注释文件位置信息的变量：

ROOT_DIR = "train"
IMAGE_DIR, ANNOTATION_DIR = 'train/myData2020/', 'train/annotations/'
image_files = [f for f in listdir(IMAGE_DIR) if \
               isfile(join(IMAGE_DIR, f))]
annotation_files = [f for f in listdir(ANNOTATION_DIR) if \
                    isfile(join(ANNOTATION_DIR, f))]

循环遍历每个图像文件名并填充 coco_output 字典中的 images 键：

image_id = 1
# go through each image
for image_filename in Tqdm(image_files):
    image = Image.open(IMAGE_DIR + '/' + image_filename)
    image_info = pycococreatortools.create_image_info(image_id, \
                os.path.basename(image_filename), image.size)
    coco_output["images"].append(image_info)
    image_id = image_id + 1

循环遍历每个分割注释并填充 coco_output 字典中的 annotations 键：

segmentation_id = 1
for annotation_filename in Tqdm(annotation_files):
    image_id = [f for f in coco_output['images'] if \
                stem(f['file_name']) == \
                annotation_filename.split('_')[0]][0]['id']
    class_id = [x['id'] for x in CATEGORIES \
                if x['name'] in annotation_filename][0]
    category_info = {'id': class_id, \
                    'is_crowd': 'crowd' in image_filename}
    binary_mask = np.asarray(Image.open(f'{ANNOTATION_DIR}/\
{annotation_filename}').convert('1')).astype(np.uint8)

    annotation_info = pycococreatortools\
                    .create_annotation_info( \
                    segmentation_id, image_id,
                    category_info,
                    binary_mask, image.size, tolerance=2)
    if annotation_info is not None:
        coco_output["annotations"].append(annotation_info)
        segmentation_id = segmentation_id + 1

将 coco_output 保存在 JSON 文件中：

coco_output['categories'] = [{'id': id+1,'name':clss_name, \
                              'supercategory': 'none'} for \
                             id,(_,(name, clss_name)) in \
                             enumerate(classes.iterrows())]
import json
with open('images.json', 'w') as output_json_file:
    json.dump(coco_output, output_json_file)

现在，我们的文件已经按照 COCO 格式准备好了。现在，我们可以使用 Detectron2 框架来训练我们的模型。

训练模型进行实例分割

要训练我们的模型，我们需要下载所需的包，修改配置文件以反映数据集路径，然后训练模型。

让我们逐步进行：

安装所需的 Detectron2 包：

%cd /content/
# install detectron2:
!git clone https://github.com/facebookresearch/detectron2
%cd /content/detectron2
%pip install -r requirements.txt
!python setup.py install
%pip install git+https://github.com/facebookresearch/fvcore.git
%cd /content/

注意：在进行下一步之前，您需要重新启动 Colab。

导入相关的 detectron2 包：

from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog
from detectron2.engine import DefaultTrainer

鉴于我们已重新启动 Colab，请重新获取所需的类：

from torch_snippets import *
required_classes= 'person,dog,bird,car,elephant,football,jug,\
laptop,Mushroom,Pizza,Rocket,Shirt,Traffic sign,\
Watermelon,Zebra'
required_classes = [c.lower() for c in \
                    required_classes.lower().split(',')]
classes = pd.read_csv('classes.csv', header=None)
classes.columns = ['class','class_name']
classes = classes[classes['class_name'].map(lambda \
                                x: x in required_classes)]

使用 register_coco_instances 注册创建的数据集：

from detectron2.data.datasets import register_coco_instances
register_coco_instances("dataset_train", {}, \
                        "images.json", "train/myData2020")

在 cfg 配置文件中定义所有参数。配置 (cfg) 是一个特殊的 Detectron 对象，保存了训练模型所需的所有相关信息：

cfg = get_cfg()
cfg.merge_from_file(model_zoo.get_config_file("COCO-\ InstanceSegmentation/mask_rcnn_R_50_FPN_3x.yaml"))
cfg.DATASETS.TRAIN = ("dataset_train",)
cfg.DATASETS.TEST = ()
cfg.DATALOADER.NUM_WORKERS = 2
cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url("COCO-\ InstanceSegmentation/mask_rcnn_R_50_FPN_3x.yaml") # pretrained
# weights
cfg.SOLVER.IMS_PER_BATCH = 2
cfg.SOLVER.BASE_LR = 0.00025 # pick a good LR
cfg.SOLVER.MAX_ITER = 5000 # instead of epochs, we train on
# 5000 batches
cfg.MODEL.ROI_HEADS.BATCH_SIZE_PER_IMAGE = 512
cfg.MODEL.ROI_HEADS.NUM_CLASSES = len(classes)

正如您在前面的代码中所看到的，您可以设置所有用于训练模型所需的主要超参数。merge_from_file 从用于使用 FPN 作为骨干预训练 mask_rcnn 的预先存在的配置文件中导入所有核心参数。这还将包含有关预训练实验的其他信息，例如优化器和损失函数。在我们的目的中，已在 cfg 中设置的超参数是不言自明的。

训练模型：

os.makedirs(cfg.OUTPUT_DIR, exist_ok=True)
trainer = DefaultTrainer(cfg)
trainer.resume_or_load(resume=False)
trainer.train()

使用上述代码行，我们可以训练一个模型来预测属于我们自定义数据集中定义类的对象的类、边界框和分割。

将模型保存在一个文件夹中：

!cp output/model_final.pth output/trained_model.pth

到目前为止，我们已经训练好了我们的模型。在下一节中，我们将对新图像进行推断，以便使用我们预训练的模型识别给定图像中的对象。

对新图像进行推断

要对新图像执行推断，加载路径，设置概率阈值，并通过 DefaultPredictor 方法传递，如下所示：

使用训练好的模型权重加载权重。使用相同的 cfg 并按照以下代码加载模型权重：
```
cfg.MODEL.WEIGHTS = os.path.join(cfg.OUTPUT_DIR, "trained_model.pth")
```

设置对象属于某一类的概率阈值：

cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.25

定义 predictor 方法：
```
predictor = DefaultPredictor(cfg)
```

在感兴趣的图像上执行分割并进行可视化。在以下代码中，我们随机绘制了 30 张训练图像（注意我们尚未创建验证数据；这是你的练习），但你也可以加载自己的图像路径来代替 choose(files)：

from detectron2.utils.visualizer import ColorMode
files = Glob('train/myData2020')
for _ in range(30):
    im = cv2.imread(choose(files))
    outputs = predictor(im)
    v = Visualizer(im[:, :, ::-1], scale=0.5,
                    metadata=MetadataCatalog.get("dataset_train"),
                    instance_mode=ColorMode.IMAGE_BW
# remove the colors of unsegmented pixels.
# This option is only available for segmentation models
    )
    out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
    show(out.get_image())

Visualizer 是 Detectron2 绘制对象实例的方式。鉴于预测（存在于 outputs 变量中）仅是张量字典，Visualizer 将其转换为像素信息并将其绘制在图像上。让我们看看每个输入的含义：

im：我们要可视化的图像。
scale：绘制时图像的大小。在这里，我们要求将图像缩小到 50%。
metadata：我们需要数据集的类级信息，主要是索引到类的映射，以便当我们将原始张量作为输入发送时，类将解码为实际可读的类别。
instance_mode：我们要求模型仅突出显示分段像素。
最后，一旦类被创建（在我们的例子中是 v），我们可以要求它从模型中获取实例预测并显示图像。

前面的代码给出了以下输出。请注意，我们能够准确识别与大象相对应的像素：

包含图解的图片自动生成的描述

图 10.1：实例分割预测

现在我们已经了解了如何利用 Detectron2 来识别图像中类别对应的像素，接下来我们将学习如何利用 Detectron2 执行图像中人体姿势的检测。

人体姿势检测

在前面的部分中，我们了解了检测多个对象并对它们进行分割。现在我们将学习在图像中检测多个人物，以及使用 Detectron2 检测图像中各个人体部位的关键点。检测关键点在多种用例中非常有用，例如体育分析和安全领域。对于此练习，我们将利用配置文件中提供的预训练关键点模型：

可在 GitHub 上的 Chapter10 文件夹中的 Human_pose_detection.ipynb 文件中找到以下代码，网址为 bit.ly/mcvp-2e。

安装所有前面部分中显示的要求。

%cd /content/
# install detectron2:
!git clone https://github.com/facebookresearch/detectron2
%cd /content/detectron2
%pip install -r requirements.txt
!python setup.py install
%pip install git+https://github.com/facebookresearch/fvcore.git
%cd /content/
%pip install torch_snippets
%pip install pyyaml==5.1 pycocotools>=2.0.1
from torch_snippets import *
import detectron2
from detectron2.utils.logger import setup_logger
setup_logger()
from detectron2 import model_zoo
from detectron2.engine import DefaultPredictor
from detectron2.config import get_cfg
from detectron2.utils.visualizer import Visualizer
from detectron2.data import MetadataCatalog, DatasetCatalog

获取配置文件并加载在 Detectron2 中存在的预训练关键点检测模型：

cfg = get_cfg() # get a fresh new config
cfg.merge_from_file(model_zoo.get_config_file("COCO-Keypoints/keypoint_rcnn_R_50_FPN_3x.yaml"))

指定配置参数：

cfg.MODEL.ROI_HEADS.SCORE_THRESH_TEST = 0.5 # set threshold
# for this model
cfg.MODEL.WEIGHTS = model_zoo.get_checkpoint_url("COCO-Keypoints/keypoint_rcnn_R_50_FPN_3x.yaml")
predictor = DefaultPredictor(cfg)

加载我们想要预测的图像：

from torch_snippets import read, resize
!wget -q https://i.imgur.com/ldzGSHk.jpg -O image.png
im = read('image.png',1)
im = resize(im, 0.5) # resize image to half its dimensions

对图像进行预测并绘制关键点：

outputs = predictor(im)
v = Visualizer(im[:,:,::-1],
               MetadataCatalog.get(cfg.DATASETS.TRAIN[0]),
               scale=1.2)
out = v.draw_instance_predictions(outputs["instances"].to("cpu"))
import matplotlib.pyplot as plt
%matplotlib inline
plt.imshow(out.get_image())

前面的代码给出了以下输出。我们可以看到模型能够准确识别图像中人物的各个身体姿势关键点：

一群人坐在公共汽车上自动以低置信度生成的描述

图 10.2：（左）输入图像（右）预测的关键点叠加在原始图像上

在本节中，我们学习了如何使用 Detectron2 平台执行关键点检测。在下一节中，我们将学习如何从头开始实现修改后的 VGG 架构来估计图像中的人数。

人群计数

想象一种场景，你被给予一张人群的图片，并被要求估计图片中的人数。在这种情况下，人群计数模型非常有用。在我们继续构建用于执行人群计数的模型之前，让我们先了解一下可用的数据和模型架构。

为了训练一个能够预测图像中人数的模型，我们首先需要加载图像。图像应包含图像中所有人的头部中心位置。以下是输入图像及其各自人员头部中心位置的样本：

一群人奔跑描述自动生成，置信度中等

图 10.3：（左）原始图像（右）图像中人头中心的绘图

来源：上海科技数据集，根据 BSD 2-Clause “简化”许可证许可 (github.com/desenzhou/S…)

在前面的例子中，代表真实数据的图像（右边 - 图像中存在的人头中心）非常稀疏。确切地说，有 N 个白色像素，其中 N 是图像中的人数。让我们放大到图像的左上角，并再次看看同样的地图：

一群人手持枪描述自动生成，置信度低

图 10.4：图 10.3 的放大版本

在下一步中，我们将将地面实况稀疏图像转换为表示该图像区域中人数的密度图：

图 10.5：（左）图像中头部中心的绘图（右）密度图

同一裁剪的最终输入输出对将如下所示：

一群人描述自动生成，置信度低

图 10.6：（左）放大后的输入图像（右）输出图像

整个图像的最终输入输出对将如下所示：

一群人赛跑描述自动生成，置信度低

图 10.7：（左）原始输入图像（右）密度图

需要注意的是，在上述图像中，当两个人靠近时，像素强度较高。然而，当一个人远离其他人时，与该人对应的像素密度更均匀分布，导致对该人的像素强度较低。本质上，热图是以这样一种方式生成的，即像素值的总和等于图像中出现的人数。

现在，我们已经准备好接受输入图像以及图像中人员头部中心位置的位置（这些位置已经被处理以获取地面真实输出热图），我们将利用文章CSRNet: Dilated Convolutional Neural Networks for Understanding the Highly Congested Scenes（arxiv.org/pdf/1802.10062.pdf）中详细描述的架构来预测图像中出现的人数。模型架构如下：

表格描述自动生成

图 10.8：CSRNet 架构

注意在模型架构的上述结构中，我们首先将图像通过标准的 VGG-16 骨干网络传递，然后通过四个额外的卷积层。这个输出通过四种配置之一最终通过一个 1 x 1 x 1 卷积层。我们将使用A配置，因为它是最小的。

接下来，我们对输出图像执行均方误差（MSE）损失最小化，以获得最佳的权重值，同时使用 MAE 跟踪实际的人群计数。架构的一个额外细节是作者使用了扩张卷积而不是普通卷积。典型的扩张卷积如下所示：

包含表格描述的图片自动生成

图 10.9：扩张卷积核示例

来源：arXiv:1802.10062 [cs.CV]

左侧的前图表示到目前为止我们一直在工作的典型核心。中间和右侧的图表示的是扩张卷积核，这些核心之间存在像素间隙。这样，卷积核具有更大的感受野，这在我们需要理解靠近给定人员的人数以估算与人员对应的像素密度时非常方便。我们使用扩张卷积核（具有九个参数），而不是正常卷积核（要达到与三个卷积核的膨胀率等效的 49 个参数），以使用更少的参数捕获更多信息。

现在我们已经理解了如何设计模型的架构，让我们继续编写模型来进行人群计数。

对于那些希望了解工作详细信息的人，我们建议阅读此处的论文：arxiv.org/pdf/1802.10062.pdf。我们将在接下来的部分中训练的模型受到此论文的启发。

实施人群计数

我们将采用的策略执行人群计数如下：

导入相关的包和数据集。
我们将要处理的数据集 – 上海科技数据集 – 已经将人脸中心转换为基于高斯滤波器密度的分布，因此我们无需再次执行。使用网络映射输入图像和输出高斯密度图。
定义执行扩张卷积的函数。
定义网络模型并在数据批次上进行训练以最小化 MSE。

让我们继续按照以下策略进行编码：

下面的代码可以在 GitHub 上的 Chapter10 文件夹中的 crowd_counting.ipynb 文件中找到，链接为 https://bit.ly/mcvp-2e。

导入包并下载数据集：

%%writefile kaggle.json
{"username":"xx","key":"xx"}
!mkdir -p ~/.kaggle
!mv kaggle.json ~/.kaggle/
!ls ~/.kaggle
!chmod 600 /root/.kaggle/kaggle.json
%%time
%cd /content
import os
if not os.path.exists('shanghaitech-with-people-density-map'):
    print('downloading data...')
    !kaggle datasets download -d tthien/shanghaitech-with-people-density-map/
    print('unzipping data...')
    !unzip -qq shanghaitech-with-people-density-map.zip
if not os.path.exists('CSRNet-pytorch/'):
    %pip install -U scipy torch_snippets torch_summary
    !git clone https://github.com/sizhky/CSRNet-pytorch.git
%cd CSRNet-pytorch
!ln -s ../shanghaitech_with_people_density_map
from torch_snippets import *
import h5py
from scipy import io

提供图像的位置（image_folder）、地面实况（gt_folder）和热图文件夹（heatmap_folder）：

part_A = Glob('shanghaitech_with_people_density_map/\
ShanghaiTech/part_A/train_data/');
image_folder = 'shanghaitech_with_people_density_map/\
ShanghaiTech/part_A/train_data/images/'
heatmap_folder = 'shanghaitech_with_people_density_map/\
ShanghaiTech/part_A/train_data/ground-truth-h5/'
gt_folder = 'shanghaitech_with_people_density_map/\
ShanghaiTech/part_A/train_data/ground-truth/'

定义训练和验证数据集以及数据加载器：

device = 'cuda' if torch.cuda.is_available() else 'cpu'
tfm = T.Compose([
    T.ToTensor()
])
class Crowds(Dataset):
    def __init__(self, stems):
        self.stems = stems
    def __len__(self):
        return len(self.stems)
    def __getitem__(self, ix):
        _stem = self.stems[ix]
        image_path = f'{image_folder}/{_stem}.jpg'
        heatmap_path = f'{heatmap_folder}/{_stem}.h5'
        gt_path = f'{gt_folder}/GT_{_stem}.mat'
        pts = io.loadmat(gt_path)
        pts = len(pts['image_info'][0,0][0,0][0])
        image = read(image_path, 1)
        with h5py.File(heatmap_path, 'r') as hf:
            gt = hf['density'][:]
        **gt = resize(gt,** **1****/****8****)*****64**
        return image.copy(), gt.copy(), pts
    def collate_fn(self, batch):
        ims, gts, pts = list(zip(*batch))
        ims = torch.cat([tfm(im)[None] for im in ims]).to(device)
        gts = torch.cat([tfm(gt)[None] for gt in gts]).to(device)
        return ims, gts, torch.tensor(pts).to(device)
    def choose(self):
        return self[randint(len(self))]
from sklearn.model_selection import train_test_split
trn_stems, val_stems = train_test_split(stems(Glob(image_folder)),
                                                 random_state=10)
trn_ds = Crowds(trn_stems)
val_ds = Crowds(val_stems)
trn_dl = DataLoader(trn_ds, batch_size=1, shuffle=True,
                    collate_fn=trn_ds.collate_fn)
val_dl = DataLoader(val_ds, batch_size=1, shuffle=True,
                    collate_fn=val_ds.collate_fn)

注意，到目前为止，我们已编写的典型数据集 class 的唯一补充是前述代码中粗体的代码行。我们正在调整地面实况，因为我们网络的输出将缩小到原始大小的 1/8，并且我们将地图乘以 64，以便图像像素的总和将缩放回原始人群计数。

通过实现以下步骤来定义网络架构：

定义使扩张卷积（make_layers）成为可能的函数：

import torch.nn as nn
import torch
from torchvision import models
from utils import save_net,load_net
def make_layers(cfg, in_channels = 3, batch_norm=False, dilation = False):
    if dilation:
        d_rate = 2
    else:
        d_rate = 1
    layers = []
    for v in cfg:
        if v == 'M': # M is for maxpooling
            layers += [nn.MaxPool2d(kernel_size=2,stride=2)]
        else:
            conv2d = nn.Conv2d(in_channels,v,kernel_size=3,
                               padding=d_rate, dilation=d_rate)
            if batch_norm:
                layers += [conv2d, nn.BatchNorm2d(v),
                           nn.ReLU(inplace=True)]
            else:
                layers += [conv2d, nn.ReLU(inplace=True)]
            in_channels = v
    return nn.Sequential(*layers)

定义网络架构 – CSRNet：

class CSRNet(nn.Module):
    def __init__(self, load_weights=False):
        super(CSRNet, self).__init__()
        self.seen = 0
        self.frontend_feat = [64, 64, 'M', 128, 128,
                              'M',256, 256, 256, 'M', 512, 512, 512]
        self.backend_feat = [512, 512, 512, 256, 128, 64]
        self.frontend = make_layers(self.frontend_feat)
        self.backend = make_layers(self.backend_feat, in_channels = 512,
                                   dilation = True)
        self.output_layer = nn.Conv2d(64, 1, kernel_size=1)
        if not load_weights:
            mod = models.vgg16(pretrained = True)
            self._initialize_weights()
            items = list(self.frontend.state_dict().items())
            _items = list(mod.state_dict().items())
            for i in range(len(self.frontend.state_dict().items())):
                items[i][1].data[:] = _items[i][1].data[:]
    def forward(self,x):
        x = self.frontend(x)
        x = self.backend(x)
        x = self.output_layer(x)
        return x
    def _initialize_weights(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.normal_(m.weight, std=0.01)
                if m.bias is not None:
                    nn.init.constant_(m.bias, 0)
            elif isinstance(m, nn.BatchNorm2d):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

定义用于训练和验证数据批次的函数：

def train_batch(model, data, optimizer, criterion):
    model.train()
    optimizer.zero_grad()
    ims, gts, pts = data
    _gts = model(ims)
    loss = criterion(_gts, gts)
    loss.backward()
    optimizer.step()
    pts_loss = nn.L1Loss()(_gts.sum(), gts.sum())
    return loss.item(), pts_loss.item()
@torch.no_grad()
def validate_batch(model, data, criterion):
    model.eval()
    ims, gts, pts = data
    _gts = model(ims)
    loss = criterion(_gts, gts)
    pts_loss = nn.L1Loss()(_gts.sum(), gts.sum())
    return loss.item(), pts_loss.item()

在增加周期的训练模型：

model = CSRNet().to(device)
criterion = nn.MSELoss()
optimizer = optim.Adam(model.parameters(), lr=1e-6)
n_epochs = 20
log = Report(n_epochs)
for ex in range(n_epochs):
    N = len(trn_dl)
    for bx, data in enumerate(trn_dl):
        loss,pts_loss=train_batch(model, data, optimizer, criterion)
        log.record(ex+(bx+1)/N, trn_loss=loss,
                           trn_pts_loss=pts_loss, end='\r')
    N = len(val_dl)
    for bx, data in enumerate(val_dl):
        loss, pts_loss = validate_batch(model, data, criterion)
        log.record(ex+(bx+1)/N, val_loss=loss,
                    val_pts_loss=pts_loss, end='\r')
    log.report_avgs(ex+1)
    if ex == 10: optimizer = optim.Adam(model.parameters(),
                                        lr=1e-7)

上述代码导致训练和验证损失的变化（这里损失是人群计数的 MAE），如下：

图表，线图描述自动生成

图 10.10: 随着周期增加的训练和验证损失

从上述图表可以看出，我们的预测与实际相差约 150 人。我们可以通过以下两种方式改进模型：

通过使用数据增强并在原始图像的裁剪上进行训练
通过使用更大的网络（我们使用了配置 A，而 B、C 和 D 更大）

通过获取测试图像并对其进行归一化来对新图像进行推断：

from matplotlib import cm as c
from torchvision import datasets, transforms
from PIL import Image
transform=transforms.Compose([
                 transforms.ToTensor(),transforms.Normalize(\
                          mean=[0.485, 0.456, 0.406],
                          std=[0.229, 0.224, 0.225]),
                  ])
test_folder = 'shanghaitech_with_people_density_map/\
ShanghaiTech/part_A/test_data/'
imgs = Glob(f'{test_folder}/images')
f = choose(imgs)
print(f)
img = transform(Image.open(f).convert('RGB')).to(device)

然后通过训练模型传递图像：

output = model(img[None])
print("Predicted Count : ", int(output.detach().cpu().sum().numpy()))
temp = np.asarray(output.detach().cpu()\
                    .reshape(output.detach().cpu()\
                    .shape[2],output.detach()\
                    .cpu().shape[3]))
plt.imshow(temp,cmap = c.jet)
plt.show()

上述代码导致输入图像的热图（右图），我们可以看到模型预测的热图相当准确，并且人数预测值接近实际值：

计算机截图描述自动生成，置信度低

图 10.11: (左) 输入图像 (右) 预测的密度图和人数计数

在下一节中，我们将继续探讨其他应用，并利用 U-Net 架构对图像进行着色。

图像着色

想象一下这样的场景：您被要求将一堆黑白图像变成彩色图像。您会如何解决这个问题？一种解决方法是使用伪监督流水线，其中我们将原始图像转换为黑白图像，并将其视为输入-输出对。

我们将利用 CIFAR-10 数据集演示如何对图像进行着色。我们在编写图像着色网络的代码时将采取的策略如下：

从训练数据集中获取原始彩色图像，并将其转换为灰度图像以获取输入（灰度）和输出（原始彩色图像）组合。
规范化输入和输出。
构建 U-Net 架构。
在增加的 epochs 上训练模型。

有了上述策略，让我们继续编写模型如下：

您可以在 GitHub 的Chapter10文件夹中的Image colorization.ipynb文件中找到以下代码，网址为bit.ly/mcvp-2e。

安装所需的包并导入它们：

!pip install torch_snippets
from torch_snippets import *
device = 'cuda' if torch.cuda.is_available() else 'cpu'

下载数据集并定义训练和验证数据集以及数据加载器：

下载数据集：

from torchvision import datasets
import torch
data_folder = '~/cifar10/cifar/'
datasets.CIFAR10(data_folder, download=True)

定义训练和验证数据集以及数据加载器：

class Colorize(torchvision.datasets.CIFAR10):
    def __init__(self, root, train):
        super().__init__(root, train)

    def __getitem__(self, ix):
        im, _ = super().__getitem__(ix)
        bw = im.convert('L').convert('RGB')
        bw, im = np.array(bw)/255., np.array(im)/255.
        bw, im = [torch.tensor(i).permute(2,0,1)\
                  .to(device).float() for i in [bw,im]]
        return bw, im
trn_ds = Colorize('~/cifar10/cifar/', train=True)
val_ds = Colorize('~/cifar10/cifar/', train=False)
trn_dl = DataLoader(trn_ds, batch_size=256, shuffle=True)
val_dl = DataLoader(val_ds, batch_size=256, shuffle=False)

输入和输出图像的示例如下所示：

a,b = trn_ds[0]
subplots([a,b], nc=2)

上述代码产生以下输出：

包含文本、模糊、猫、砖块的图片自动生成描述

图 10.12: (左) 输入图像 (右) 着色后的图像

注意 CIFAR-10 的图像形状为 32 x 32。

定义网络架构：

class Identity(nn.Module):
    def __init__(self):
        super().__init__()
    def forward(self, x):
        return x
class DownConv(nn.Module):
    def __init__(self, ni, no, maxpool=True):
        super().__init__()
        self.model = nn.Sequential(
            nn.MaxPool2d(2) if maxpool else Identity(),
            nn.Conv2d(ni, no, 3, padding=1),
            nn.BatchNorm2d(no),
            nn.LeakyReLU(0.2, inplace=True),
            nn.Conv2d(no, no, 3, padding=1),
            nn.BatchNorm2d(no),
            nn.LeakyReLU(0.2, inplace=True),
        )
    def forward(self, x):
        return self.model(x)
class UpConv(nn.Module):
    def __init__(self, ni, no, maxpool=True):
        super().__init__()
        self.convtranspose = nn.ConvTranspose2d(ni, no, 2, stride=2)
        self.convlayers = nn.Sequential(
            nn.Conv2d(no+no, no, 3, padding=1),
            nn.BatchNorm2d(no),
            nn.LeakyReLU(0.2, inplace=True),
            nn.Conv2d(no, no, 3, padding=1),
            nn.BatchNorm2d(no),
            nn.LeakyReLU(0.2, inplace=True),
        )

    def forward(self, x, y):
        x = self.convtranspose(x)
        x = torch.cat([x,y], axis=1)
        x = self.convlayers(x)
        return x
class UNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.d1 = DownConv( 3, 64, maxpool=False)
        self.d2 = DownConv( 64, 128)
        self.d3 = DownConv( 128, 256)
        self.d4 = DownConv( 256, 512)
        self.d5 = DownConv( 512, 1024)
        self.u5 = UpConv (1024, 512)
        self.u4 = UpConv ( 512, 256)
        self.u3 = UpConv ( 256, 128)
        self.u2 = UpConv ( 128, 64)
        self.u1 = nn.Conv2d(64, 3, kernel_size=1, stride=1)
    def forward(self, x):
        x0 = self.d1( x) # 32
        x1 = self.d2(x0) # 16
        x2 = self.d3(x1) # 8
        x3 = self.d4(x2) # 4
        x4 = self.d5(x3) # 2
        X4 = self.u5(x4, x3)# 4
        X3 = self.u4(X4, x2)# 8
        X2 = self.u3(X3, x1)# 16
        X1 = self.u2(X2, x0)# 32
        X0 = self.u1(X1) # 3
        return X0

定义模型、优化器和损失函数：

def get_model():
    model = UNet().to(device)
    optimizer = optim.Adam(model.parameters(), lr=1e-3)
    loss_fn = nn.MSELoss()
    return model, optimizer, loss_fn

定义训练和验证数据集以及数据加载器：

def train_batch(model, data, optimizer, criterion):
    model.train()
    x, y = data
    _y = model(x)
    optimizer.zero_grad()
    loss = criterion(_y, y)
    loss.backward()
    optimizer.step()
    return loss.item()
@torch.no_grad()
def validate_batch(model, data, criterion):
    model.eval()
    x, y = data
    _y = model(x)
    loss = criterion(_y, y)
    return loss.item()

在增加的 epochs 上训练模型：

model, optimizer, criterion = get_model()
exp_lr_scheduler = optim.lr_scheduler.StepLR(optimizer,
                                    step_size=10, gamma=0.1)
_val_dl = DataLoader(val_ds, batch_size=1, shuffle=True)
n_epochs = 100
log = Report(n_epochs)
for ex in range(n_epochs):
    N = len(trn_dl)
    for bx, data in enumerate(trn_dl):
        loss = train_batch(model, data, optimizer,criterion)
        log.record(ex+(bx+1)/N, trn_loss=loss, end='\r')
        if (bx+1)%50 == 0:
            for _ in range(5):
                a,b = next(iter(_val_dl))
                _b = model(a)
                subplots([a[0], b[0], _b[0]], nc=3, figsize=(5,5))
    N = len(val_dl)
    for bx, data in enumerate(val_dl):
        loss = validate_batch(model, data, criterion)
        log.record(ex+(bx+1)/N, val_loss=loss, end='\r')

    exp_lr_scheduler.step()
    if (ex+1) % 5 == 0: log.report_avgs(ex+1)
    for _ in range(5):
        a,b = next(iter(_val_dl))
        _b = model(a)
        subplots([a[0], b[0], _b[0]], nc=3, figsize=(5,5))
log.plot_epochs()

上述代码生成了以下输出。我们可以看到模型能够相当好地对灰度图像进行着色：

包含文本自动生成描述

图 10.13: (左) 输入图像 (中) 原始图像 (右) 预测图像

到目前为止，我们已经了解了如何利用 Detectron2 进行分割和关键点检测，如何在人群计数中使用扩张卷积，以及在图像着色中使用 U-Net。在下一节中，我们将学习如何利用 YOLO 进行 3D 物体检测。

使用点云进行 3D 物体检测

现在我们知道如何使用具有锚框核心概念的算法来预测 2D 图像上的边界矩形。让我们学习如何将相同的概念扩展到预测围绕物体的 3D 边界框。

在自动驾驶汽车中，如行人/障碍物检测和路径规划等任务在不了解环境的情况下无法完成。预测 3D 物体位置及其方向是一项重要任务。不仅 2D 障碍物周围的边界框重要，还需要知道距离、高度、宽度和障碍物的方向，这对安全导航至关重要。

在本节中，我们将学习如何使用 YOLO 来预测实际数据集中汽车和行人的 3D 方向和位置。

关于数据下载、训练和测试集的说明均包含在此 GitHub 仓库中：github.com/sizhky/Complex-YOLOv4-Pytorch/blob/master/README.md#training-instructions。考虑到仅有少数公开可用的 3D 数据集，我们选择了本练习中最常用的数据集，您仍需要注册才能下载。我们还在前述链接中提供了注册说明。

理论

收集实时 3D 数据的众所周知传感器之一是光探测与测距仪（LIDAR）。它是安装在旋转装置上的激光器，每秒发射数百次激光束。另一个传感器接收来自周围物体的激光反射，并计算激光在遇到障碍物前走过的距离。在汽车的所有方向上执行此操作将产生反映环境本身的距离 3D 点云。在我们即将了解的数据集中，我们从 Velodyne 开发的特定硬件获得了 3D 点云。让我们了解 3D 物体检测的输入和输出是如何编码的。

输入编码

我们的原始输入将是以.bin文件形式呈现给我们的 3D 点云。可以使用np.fromfile(<filepath>)将每个文件加载为 NumPy 数组，以下是一个样本文件的数据查看：

files = Glob('training/velodyne')
F = choose(files)
pts = np.fromfile(F, dtype=np.float32).reshape(-1, 4)
pts

下载并按照 GitHub 仓库的说明移动原始文件后，这些文件位于dataset/.../training/velodyne目录中。

前述代码得到以下输出：

文本描述自动生成

图 10.14：输入数组

可视化如下所示：

# take the points and remove faraway points
x,y,z = np.clip(pts[:,0], 0, 50),
        np.clip(pts[:,1], -25, 25),
        np.clip(pts[:,2],-3, 1.27)
fig = go.Figure(data=[go.Scatter3d(\
        x=x, y=y, z=z, mode='markers',
        marker=dict(
            size=2,
            color=z, # set color to a list of desired values
            colorscale='Viridis', # choose a colorscale
            opacity=0.8
        )
    )])
fig.update_layout(margin=dict(l=0, r=0, b=0, t=0))
fig.show()

前述代码的结果如下：

一个城市地图描述自动生成（置信度低）

图 10.15：输入数组的可视化

我们可以通过以下步骤将这些信息转换为鸟瞰视图图像：

把 3D 点云投影到XY平面（地面）并分割成 8 平方厘米分辨率的网格单元。
对于每个单元格，计算以下内容并将其与指定的通道关联：
1. 红色通道：网格中最高点的高度
2. 绿色通道：网格中最高点的强度
3. 蓝色通道：网格中点数除以 64（这是一个标准化因子）

例如，重建的云顶视图可能如下所示：

第 10.16 图：图像输入的鸟瞰视图

您可以清楚地看到图像中的“阴影”，表明存在障碍物。这是我们从 LIDAR 点云数据创建图像的方式。

我们已经将 3D 点云作为原始输入，并获得了鸟瞰图像作为输出。这是创建将作为 YOLO 模型输入的图像所必需的预处理步骤。

输出编码

现在我们已经得到了鸟瞰图像（3D 点云）作为模型的输入，模型需要预测以下真实世界的特征：

图像中目标物体的类别
目标物体距车辆东西轴（x 轴）的距离（以米为单位）
目标物体距车辆南北轴（y 轴）的距离（以米为单位）
目标物体的方向（偏航角）
目标物体的大小（以米为单位的长度和宽度）

可以在鸟瞰图像的像素坐标系中预测边界框，但这些预测仍然在像素空间中，没有真实世界的意义。在这种情况下，我们需要将这些鸟瞰图像的像素坐标边界框预测转换为以米为单位的真实世界坐标。为了避免后处理过程中的额外步骤，我们直接预测真实世界的值。

此外，在现实场景中，目标物体可以朝任意方向定位。如果我们仅计算长度和宽度，则无法足以描述紧凑边界框。一个这样的场景示例如下：

图，工程图描述自动生成

第 10.17 图：边界框表示

要获得目标物体的紧凑边界框，我们还需要了解障碍物面向的方向信息，因此还需要额外的偏航参数。严格来说，它是物体相对南北轴的方向。

首先，YOLO 模型使用一个 32 x 64 的锚点网格（宽度大于高度），考虑到汽车的仪表板摄像头（因此也包括 LIDAR）视野比高度更宽。该模型为此任务使用了两种损失。第一种是正常的 YOLO 损失（负责预测 x、y、l、w 和类别），我们在第八章的 高级目标检测 中学到的，还有一种称为欧拉损失，专门预测偏航角。正式来说，从模型输出预测最终边界框的方程组如下：

在这里，b[x]、b[y]、b[w]、b[l]和b[φ]分别是障碍物的x和y坐标值、宽度、长度和偏航角。t[x]、t[y]、t[w]、t[l]、t[Im]和t[Re]是从中预测的六个回归值。请注意，虽然只有 5 个值需要预测，但角度φ使用两个辅助值t[Im]和t[Re]进行预测，分别代表虚部和实部目标。这些只是官方实现中使用的名称，实质上是在尝试使用前述的 arctan 公式计算b[φ]。c[x]和c[y]是 32 x 64 矩阵内网格单元中心的位置，p**w和p**l是预定义的先验，通过取汽车和行人的平均宽度和长度确定。此外，实现中还有五个先验（锚定框）。

假设相同类别的每个物体的高度为固定数值。

参考此处给出的插图，以图像方式展示：

自动生成的图表描述

图 10.18：边界框回归源自：arXiv:1803.06199v2 [cs.CV]

总损失计算如下：

您已经从上一章了解到Loss[YOLO]（使用t[x]、t[y]、t[w]和t[l]作为目标）。同时，请注意以下内容：

现在我们已经理解了 3D 物体检测的基础与 2D 物体检测相同（但要预测更多参数），以及此任务的输入输出对，让我们利用现有的 GitHub 仓库来训练我们的模型。

想了解更多关于 3D 物体检测的细节，请参考论文Complex-YOLO，链接地址为arxiv.org/pdf/1803.06199.pdf。

训练 YOLO 模型进行 3D 物体检测

标准化的代码大大减少了用户的编码工作量。与 Detectron2 类似，通过确保数据位于正确位置并处于正确格式，我们可以用最少的代码行训练和测试算法。一旦确保了这些，我们就可以进行训练和测试。

首先需要克隆Complex-YOLOv4-Pytorch代码库：

$ git clone https://github.com/sizhky/Complex-YOLOv4-Pytorch

按照README.md文件中的说明下载并移动数据集到正确的位置。

此 GitHub 仓库中提供了关于下载数据、训练和测试集的所有说明：github.com/sizhky/Complex-YOLOv4-Pytorch/blob/master/README.md#training-instructions。考虑到目前仅有少量开放的 3D 数据集，我们选择了这个练习中最常用的数据集，但您仍需注册才能下载。我们还在前述链接提供了注册说明。

数据格式

我们可以使用任何具有地面真实值的 3D 点云数据来进行此练习。有关如何下载和移动数据的更多说明，请参阅 GitHub 存储库中的README文件。

数据需要以以下格式存储在根目录中：

文本说明自动生成

图 10.19：数据存储格式

对我们而言，三个新文件夹是velodyne、calib和label_2：

velodyne包含编码为.bin文件的 3D 点云信息列表，这些信息对应于image_2文件夹中的图像。
calib包含每个点云对应的校准文件。来自 LIDAR 点云坐标系的三维坐标可以通过位于calib文件夹中每个文件中的 3 x 4 投影矩阵投影到相机坐标系（即图像）上。基本上，LIDAR 传感器捕捉的点略微偏离相机捕捉的点。这种偏移是因为传感器彼此之间相距几英寸。知道正确的偏移量将帮助我们正确地从相机将边界框和三维点投影到图像上。
label_2包含每个图像的地面真实值（每行一个地面真实值），格式为 15 个值，这些值在下表中有解释：

表格说明自动生成

图 10.20：样本地面真实值

请注意，我们的目标列是类型（类）、w、l、x、z和y（偏航），如此处所示。对于此任务，我们将忽略其余的值。

数据检查

我们可以通过运行以下内容来验证数据是否已正确下载：

$ cd Complex-YOLOv4-Pytorch/src/data_process
$ python kitti_dataloader.py --output-width 600

上述代码显示了多个图像，每次显示一张图像。以下是这样一个示例（图像来源：arxiv.org/pdf/1803.06199.pdf）：

图 10.21：输入图像及其对应的地面真实值

来源：arXiv:1803.06199v2 [cs.CV]

现在我们已经能够下载并查看一些图像，在下一节中，我们将学习如何训练模型以预测 3D 边界框。

训练

训练代码包装在一个单独的 Python 文件中，并可按以下方式调用：

$ cd Complex-YOLOv4-Pytorch/src
$ python train.py --gpu_idx 0 --batch_size 2 --num_workers 4 \
                  --num_epochs 5

默认的训练周期数为 300，但从第五个周期开始结果就相当合理了。每个周期在 GTX 1070 GPU 上需要 30 到 45 分钟的时间。如果无法一次性完成训练，可以使用--resume_path来恢复训练。代码每五个周期保存一个新的检查点。

测试

就像前面的数据检查部分一样，训练好的模型可以使用以下代码进行测试：

$ cd Complex-YOLOv4-Pytorch/src
$ python test.py --gpu_idx 0 --pretrained_path ../checkpoints/complexer_yolo/Model_complexer_yolo_epoch_5.pth --cfgfile ./config/cfg/complex_yolov4.cfg --show_image

代码的主要输入是检查点路径和模型配置路径。在指定它们并运行代码后，会出现以下输出（图像来源：arxiv.org/pdf/1803.06199.pdf）：

图 10.22：输入图像及相应的预测标签和边界框

来源：arXiv:1803.06199v2 [cs.CV]

由于模型的简单性，我们可以在普通 GPU 上实时应用它，每秒获得约 15-20 个预测结果。

到目前为止，我们已经学习了关于采用图像/帧作为输入并预测类别/对象/边界框的情景。如果我们想要从视频（或帧序列）中识别一个事件，该怎么办？让我们在下一节中重点关注这一点。

从视频中进行动作识别

现在让我们学习如何使用 MMAction 工具箱（github.com/open-mmlab/mmaction）来进行动作识别，这是来自 open-mmlab 项目的工具。MMAction 的主要特点包括：

在修剪后的视频上进行动作识别（视频部分含有动作）
在未修剪的视频中进行时间动作检测（动作定位）
在未修剪的视频中进行空间（表明动作部分的帧）和时间（帧间动作变化）动作检测
支持各种动作数据集
支持多种动作理解框架

首先，让我们了解动作识别的工作原理。视频是随时间间隔（帧）的图像集合。我们有两种模型输入选择 - 2D 和 3D。2D 模型输入的维度为 FxCHW，其中 F 是帧数，C、H、W 分别是通道数、高度和宽度。3D 模型输入的维度为 CFHW。

对于 2D 模型输入情况，我们通过我们在第五章学习过的骨干网络（VGG16，ResNet50）传递视频（帧集）以获取中间层。接下来，我们通过时间卷积将中间输出聚合，以获取每帧发生情况的信息。对于 3D 模型输入情况，我们通过 3D 模型的骨干网络（如 ResNet3D），可以固有地处理时间维度以及空间维度，获取中间层。

接下来，我们通过池化层传递输出（跨所有帧），以获取倒数第二层，然后用它来预测不同的类别。

A picture containing text, screenshot, font, diagram Description automatically generated

图 10.23：动作识别工作流程

提供了关于执行动作识别的不同方法的调查：arxiv.org/pdf/2010.11757.pdf

现在我们已经了解了如何在视频上进行动作分类，让我们执行以下操作：

可以直接使用 MMAction 进行给定视频中的动作识别
在自定义数据集上训练 MMAction 以识别动作

让我们开始使用 MMAction。

在给定视频中识别一个动作

要使用 MMAction 在给定视频中识别动作，请执行以下步骤：

以下代码可以在 GitHub 上的 Chapter10 文件夹中的 action_recognition.ipynb 文件中找到，网址为 bit.ly/mcvp-2e。

安装依赖项。我们将安装 pytorch（版本 2.2.1+u121）并安装 MIM 0.3.9。MIM 提供了一个统一的界面，用于启动和安装 OpenMMLab 项目及其扩展，并管理 OpenMMLab 模型库。首先安装 openmim，mmengine 和 mmcv。然后我们将安装 mmaction 及其依赖项：

%pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu121
%pip install -U "openmim==0.3.9"
!mim install -U "mmengine==0.10.4"
!mim install "mmcv==2.2.0"
!git clone https://github.com/sizhky/mmaction2.git -b main
%cd mmaction2
%pip install -e .
%pip install -r requirements/optional.txt
%pip install "timm==0.9.16"
%pip install "torch-snippets==0.528" lovely-tensors

下载预训练的检查点：

!mkdir checkpoints
!wget -c https://download.openmmlab.com/mmaction/recognition/tsn/tsn_r50_1x1x3_100e_kinetics400_rgb/tsn_r50_1x1x3_100e_kinetics400_rgb_20200614-e508be42.pth -O       checkpoints/tsn_r50_1x1x3_100e_kinetics400_rgb_20200614-e508be42.pth

导入所需的包：

from mmaction.apis import inference_recognizer, init_recognizer
from mmengine import Config
from torch_snippets import *
from builtins import print

初始化识别器：

# Choose to use a config and initialize the recognizer
config = 'configs/recognition/tsn/tsn_imagenet-pretrained-r50_8xb32-1x1x3-100e_kinetics400-rgb.py'
config = Config.fromfile(config)

像 detectron2 和 huggingface 一样，mmaction 是一个使用配置文件创建模型、数据加载器和流水线以及训练器的库。在这一部分和下一部分中，我们将继续利用它。

# Setup a checkpoint file to load
checkpoint = 'checkpoints/tsn_r50_1x1x3_100e_kinetics400_rgb_20200614-e508be42.pth'
# Initialize the recognizer
model = init_recognizer(config, checkpoint, device='cuda:0')

模型基本上有两个组件 - 一个 ResNet 主干，接受形状为 [F x 3 x H x W] 的张量并返回形状为 [F x 2048 x 7 x 7] 的特征向量。头部通过首先对每个 7x7 特征图进行平均来转换这个张量。这将返回形状为 [F x 2048 x 1 x 1] 的张量。在下一步中，帧被平均，计算出的张量将是形状为 [1 x 2048 x 1 x 1]。这被展平为 [1 x 2048]，然后通过一个线性层，最终返回形状为 [1 x 400] 的张量，其中 400 是类别数。

使用识别器进行推理：

from operator import itemgetter
video = 'demo/demo.mp4'
label = 'tools/data/kinetics/label_map_k400.txt'
results = inference_recognizer(model, video)
pred_scores = results.pred_score.cpu().numpy().tolist()
score_tuples = tuple(zip(range(len(pred_scores)), pred_scores))
score_sorted = sorted(score_tuples, key=itemgetter(1), reverse=True)
top5_label = score_sorted[:5]
labels = open(label).readlines()
labels = [x.strip() for x in labels]
results = [(labels[k[0]], k[1]) for k in top5_label]

inference_recognizer 函数是对视频预处理和模型前向传播的封装，其中视频被加载为 NumPy 数组，帧被调整大小和重塑，尺寸被设置为模型接受的 [F x 3 x H x W] 张量格式。

打印预测结果：

for result in results:
    print(f'{result[0]}: ', result[1])

包含文本、字体、白色、收据由算法自动生成的说明

图 10.24：预测的动作

我们使用了一个简单的技巧，将帧视为批处理维度。这样，ResNet 的功能不会改变。一个新的头部用于将帧平均为单个值，然后可以简单地使用张量执行带有交叉熵损失的分类。正如您所看到的，我们使用了一个相对简单的路径，将我们对图像处理的知识扩展到了视频分类。

在自定义数据集上训练识别器

现在我们已经学会了如何利用现有的架构进行视频分类，让我们进一步在我们自己的二分类视频数据集上训练相同的模型。请注意，这可以扩展到任意数量的类别的视频分类。

要训练一个新的识别器，我们需要执行以下步骤：

让我们下载位于 research.google/pubs/the-kinetics-human-action-video-dataset/ 的数据集的一个小子集：

# download, decompress the data
!rm kinetics400_tiny.zip*
!rm -rf kinetics400_tiny
!wget https://download.openmmlab.com/mmaction/kinetics400_tiny.zip
!unzip kinetics400_tiny.zip > /dev/null

上述代码下载了 40 个视频 - 30 个用于训练数据集，10 个用于验证数据集。

任务是二进制视频分类，其中有两个类别 - “攀登绳索”（0）和“吹玻璃”（1）。

检查注释格式：

!cat kinetics400_tiny/kinetics_tiny_train_video.txt

包含文本、字体、白色、排版说明自动生成的图片

图 10.25：输入视频路径及其对应的类别

上述每行均指示文件路径及其相应的标签。

通过实施以下内容修改配置文件以进行训练：

初始化配置文件：

cfg = Config.fromfile('./configs/recognition/tsn/tsn_imagenet-pretrained-r50_8xb32-1x1x3-100e_kinetics400-rgb.py')

如前文所述，我们将使用配置文件创建训练器类（也称为运行器）。

我们将通过更改默认值来修改配置值以适应我们的用例。这些变量的名称应该是自说明的：

from mmengine.runner import set_random_seed
# Modify dataset type and path
cfg.data_root = 'kinetics400_tiny/train/'
cfg.data_root_val = 'kinetics400_tiny/val/'
cfg.ann_file_train = 'kinetics400_tiny/kinetics_tiny_train_video.txt'
cfg.ann_file_val = 'kinetics400_tiny/kinetics_tiny_val_video.txt'
cfg.test_dataloader.dataset.ann_file = 'kinetics400_tiny/kinetics_tiny_val_video.txt'
cfg.test_dataloader.dataset.data_prefix.video = 'kinetics400_tiny/val/'
cfg.train_dataloader.dataset.ann_file = 'kinetics400_tiny/kinetics_tiny_train_video.txt'
cfg.train_dataloader.dataset.data_prefix.video = 'kinetics400_tiny/train/'
cfg.val_dataloader.dataset.ann_file = 'kinetics400_tiny/kinetics_tiny_val_video.txt'
cfg.val_dataloader.dataset.data_prefix.video  = 'kinetics400_tiny/val/'
# Modify num classes of the model in cls_head
cfg.model.cls_head.num_classes = 2
# We can use the pre-trained TSN model
cfg.load_from = './checkpoints/tsn_r50_1x1x3_100e_kinetics400_rgb_20200614-e508be42.pth'
# Set up working dir to save files and logs.
cfg.work_dir = './output_dir'
cfg.train_dataloader.batch_size = cfg.train_dataloader.batch_size // 16
cfg.val_dataloader.batch_size = cfg.val_dataloader.batch_size // 16
cfg.optim_wrapper.optimizer.lr = cfg.optim_wrapper.optimizer.lr / 8 / 16
cfg.train_cfg.max_epochs = 10
cfg.train_dataloader.num_workers = 2
cfg.val_dataloader.num_workers = 2
cfg.test_dataloader.num_workers = 2

最后，我们将创建一个运行器类，并使用它来训练识别器：

import os.path as osp
import mmengine
from mmengine.runner import Runner
# Create work_dir
mmengine.mkdir_or_exist(osp.abspath(cfg.work_dir))
# build the runner from config
runner = Runner.from_cfg(cfg)
# start training
runner.train()

上述代码导致训练准确率达到 100%。

注意

类似于 mmaction 中的 Runner，huggingface、pytorch lightning、pytorch-ignite、tensorflow 和 detectron2 中的 Trainer，以及 fastai 中的 Learner，都是核心训练组件的封装。

optimizer.zero_grad()
model.train()
pred = model(inputs)
loss = loss_fn(pred, target)
loss.backward()
optimizer.step()

每个库的功能差异仅仅在于它们的实现方式。它们的功能几乎相同，探索它们是你理解如何编写优秀深度学习代码的好方法。

最后，我们测试识别器：
```
runner.test()
```

上述操作导致 Top1 准确率为 90%，Top5 准确率为 100%。

总结

在本章中，我们了解了处理目标定位和分割的各种实用方面。具体来说，我们学习了如何利用 Detectron2 平台进行图像分割和检测以及关键点检测。此外，我们还了解了在处理从 Open Images 数据集获取图像时涉及的某些复杂性。接下来，我们利用 VGG 和 U-Net 架构分别进行了人群计数和图像着色的工作。然后，我们理解了使用点云图像进行 3D 对象检测的理论和实现步骤。最后，我们了解了如何对一系列帧（视频）执行分类练习的方法。正如从所有这些示例中可以看出的那样，底层基础知识与前几章中描述的基本相同，只是网络的输入/输出有所修改以适应手头的任务。

在下一章中，我们将转换方向学习图像编码，这有助于识别相似图像以及生成新图像。

问题

为何将数据集转换为 Detectron2 特定格式是重要的？
直接对图像中的人数进行回归是困难的。VGG 架构之所以能够进行人群计数的关键见解是什么？
解释在图像着色案例中的自监督学习。
我们是如何将 3D 点云转换成与 YOLO 兼容的图像的？
如何使用仅适用于图像的架构处理视频的简单方法？

在 Discord 上了解更多信息。

加入我们社区的 Discord 空间，与作者和其他读者进行讨论：

packt.link/modcv
