图的表示方法及其在算法中的应用
图（Graph）是一种重要的数据结构，用于表示对象之间的关系。在计算机科学中，图在网络分析、路径规划、社会网络等领域有广泛的应用。本文将介绍图的几种常见表示方法，并结合代码示例探讨它们在算法中的应用。
1. 图的基本概念
图由一组顶点（Vertices）和一组边（Edges）组成。每条边连接两个顶点，可以是有向的（Directed）或无向的（Undirected）。图可以是连通的，也可以是非连通的。以下是图的基本术语：
- 顶点（Vertex） ：图中的基本元素，也称为节点。
- 边（Edge） ：连接两个顶点的线段。
- 邻接矩阵（Adjacency Matrix） ：用一个二维数组表示图的边。
- 邻接表（Adjacency List） ：用一个数组加链表表示图的边。

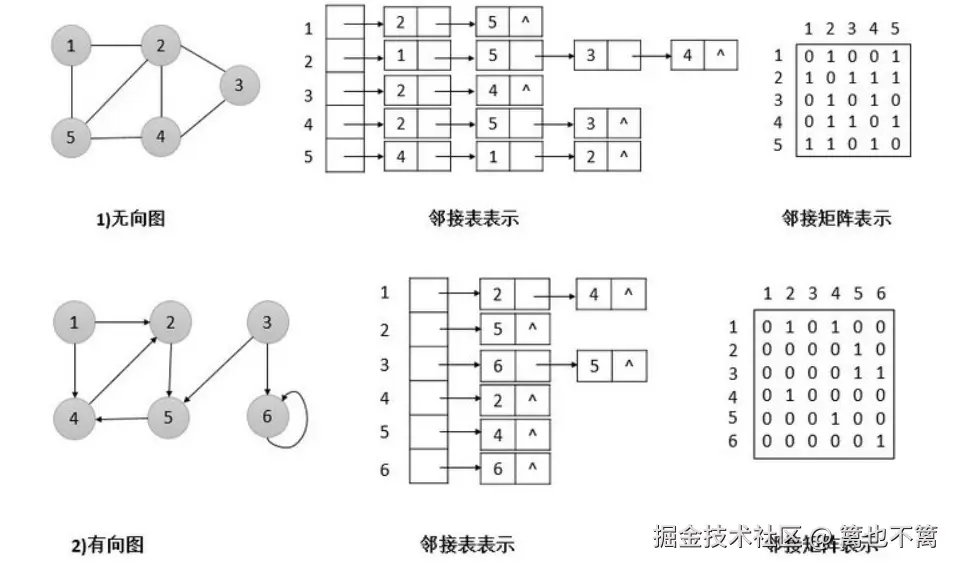

2. 图的表示方法
2.1 邻接矩阵
邻接矩阵是一种使用二维数组来表示图的方式。对于一个有 ( V ) 个顶点的图，邻接矩阵是一个 ( V \times V ) 的矩阵，其中矩阵的元素表示顶点之间是否有边连接。
代码示例：
import numpy as np
class Graph:
def __init__(self, vertices):
self.V = vertices
self.adj_matrix = np.zeros((vertices, vertices), dtype=int)
def add_edge(self, u, v):
self.adj_matrix[u][v] = 1
self.adj_matrix[v][u] = 1 # 对于无向图
def print_matrix(self):
print(self.adj_matrix)
# 示例
g = Graph(4)
g.add_edge(0, 1)
g.add_edge(0, 2)
g.add_edge(1, 2)
g.add_edge(2, 3)
g.print_matrix()
输出：
[[0 1 1 0]
[1 0 1 0]
[1 1 0 1]
[0 0 1 0]]

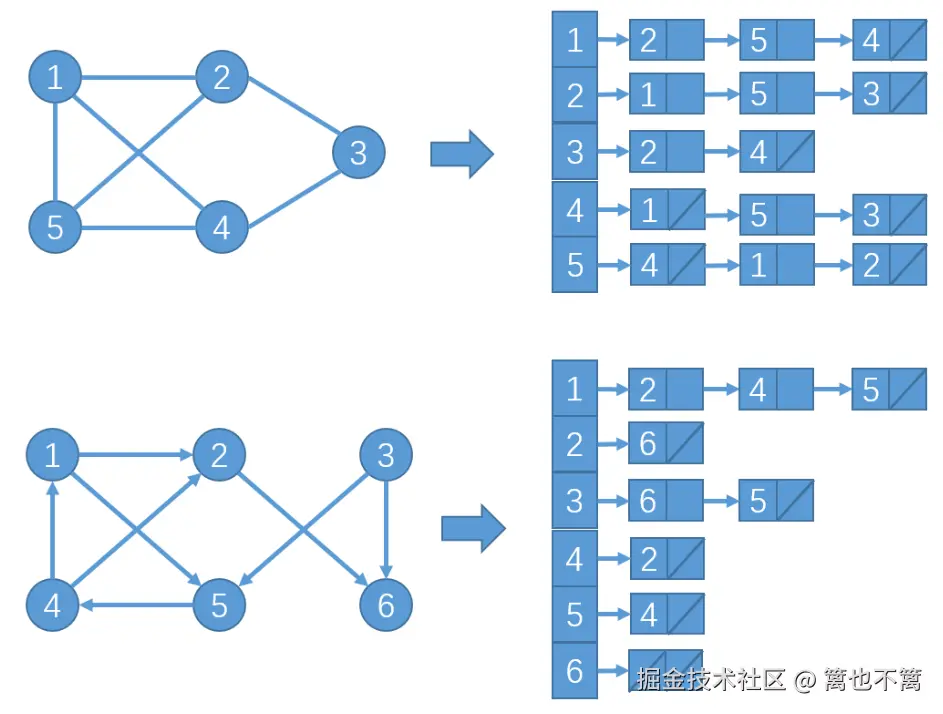

2.2 邻接表
邻接表是一种使用数组和链表来表示图的方式。每个顶点的邻接表存储与其直接相连的顶点。对于稀疏图，邻接表通常比邻接矩阵更节省空间。
代码示例：
from collections import defaultdict
class Graph:
def __init__(self):
self.graph = defaultdict(list)
def add_edge(self, u, v):
self.graph[u].append(v)
self.graph[v].append(u) # 对于无向图
def print_graph(self):
for vertex in self.graph:
print(f'{vertex}: {self.graph[vertex]}')
# 示例
g = Graph()
g.add_edge(0, 1)
g.add_edge(0, 2)
g.add_edge(1, 2)
g.add_edge(2, 3)
g.print_graph()
输出：
0: [1, 2]
1: [0, 2]
2: [0, 1, 3]
3: [2]
3. 图算法应用
图的表示方法对算法的效率有直接影响。以下是几个常见的图算法及其应用。
3.1 深度优先搜索（DFS）
DFS 是一种遍历或搜索图的算法，能够访问图中的所有顶点。DFS 的实现依赖于递归或栈数据结构。
代码示例：
def dfs(graph, start, visited=None):
if visited is None:
visited = set()
visited.add(start)
print(start, end=' ')
for neighbor in graph[start]:
if neighbor not in visited:
dfs(graph, neighbor, visited)
# 示例
g = Graph()
g.add_edge(0, 1)
g.add_edge(0, 2)
g.add_edge(1, 2)
g.add_edge(2, 3)
print("DFS Traversal:")
dfs(g.graph, 0)
输出：
DFS Traversal:
0 1 2 3
3.2 广度优先搜索（BFS）
BFS 是另一种遍历或搜索图的算法，能够访问图中的所有顶点。BFS 使用队列数据结构来实现。
代码示例：
from collections import deque
def bfs(graph, start):
visited = set()
queue = deque([start])
visited.add(start)
while queue:
vertex = queue.popleft()
print(vertex, end=' ')
for neighbor in graph[vertex]:
if neighbor not in visited:
visited.add(neighbor)
queue.append(neighbor)
# 示例
g = Graph()
g.add_edge(0, 1)
g.add_edge(0, 2)
g.add_edge(1, 2)
g.add_edge(2, 3)
print("\nBFS Traversal:")
bfs(g.graph, 0)
输出：
BFS Traversal:
0 1 2 3
4. 图的应用
图的表示和算法在许多实际应用中都起到关键作用：
- 最短路径问题：Dijkstra 算法和 Bellman-Ford 算法用于找到图中两个顶点之间的最短路径。
- 网络流问题：Ford-Fulkerson 算法用于解决最大流问题。
- 图着色问题：用于解决图的着色和任务调度问题。

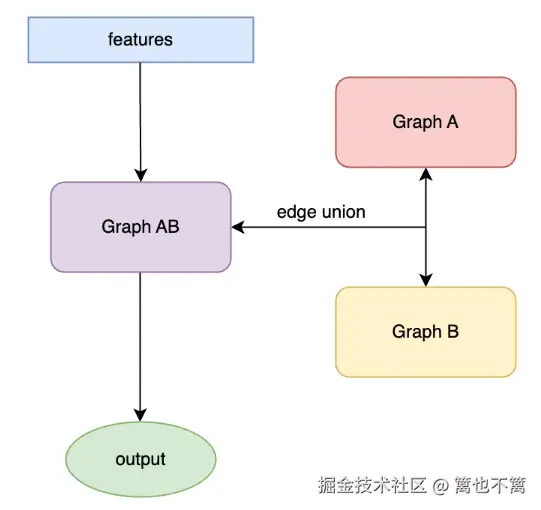

5. 图的高级应用
5.1 最短路径算法
在图论中，最短路径算法用于找出图中两个顶点之间的最短路径。这些算法在许多实际问题中具有重要应用，如路线规划、网络数据流优化等。最常用的最短路径算法包括 Dijkstra 算法和 Bellman-Ford 算法。
Dijkstra 算法： 适用于权重非负的图，用于找出单源顶点到所有其他顶点的最短路径。
代码示例：
import heapq
class Graph:
def __init__(self):
self.graph = defaultdict(list)
def add_edge(self, u, v, weight):
self.graph[u].append((v, weight))
self.graph[v].append((u, weight)) # 对于无向图
def dijkstra(self, start):
distances = {vertex: float('infinity') for vertex in self.graph}
distances[start] = 0
priority_queue = [(0, start)]
while priority_queue:
current_distance, current_vertex = heapq.heappop(priority_queue)
if current_distance > distances[current_vertex]:
continue
for neighbor, weight in self.graph[current_vertex]:
distance = current_distance + weight
if distance < distances[neighbor]:
distances[neighbor] = distance
heapq.heappush(priority_queue, (distance, neighbor))
return distances
# 示例
g = Graph()
g.add_edge(0, 1, 4)
g.add_edge(0, 2, 1)
g.add_edge(1, 2, 2)
g.add_edge(1, 3, 5)
g.add_edge(2, 3, 8)
g.add_edge(2, 4, 10)
g.add_edge(3, 4, 2)
distances = g.dijkstra(0)
print("Shortest distances from vertex 0:")
for vertex, distance in distances.items():
print(f"Vertex {vertex}: {distance}")
输出：
Shortest distances from vertex 0:
Vertex 0: 0
Vertex 1: 4
Vertex 2: 1
Vertex 3: 9
Vertex 4: 11
Bellman-Ford 算法： 能处理负权边的图，并且能够检测负权环。
代码示例：
class Graph:
def __init__(self, vertices):
self.V = vertices
self.edges = []
def add_edge(self, u, v, weight):
self.edges.append((u, v, weight))
def bellman_ford(self, start):
distances = [float('inf')] * self.V
distances[start] = 0
for _ in range(self.V - 1):
for u, v, weight in self.edges:
if distances[u] + weight < distances[v]:
distances[v] = distances[u] + weight
for u, v, weight in self.edges:
if distances[u] + weight < distances[v]:
print("Graph contains negative weight cycle")
return
return distances
# 示例
g = Graph(5)
g.add_edge(0, 1, -1)
g.add_edge(0, 2, 4)
g.add_edge(1, 2, 3)
g.add_edge(1, 3, 2)
g.add_edge(1, 4, 2)
g.add_edge(3, 2, 5)
g.add_edge(3, 1, 1)
g.add_edge(4, 3, -3)
distances = g.bellman_ford(0)
print("Shortest distances from vertex 0:")
for i, distance in enumerate(distances):
print(f"Vertex {i}: {distance}")
输出：
Shortest distances from vertex 0:
Vertex 0: 0
Vertex 1: -1
Vertex 2: 2
Vertex 3: -2
Vertex 4: 1
5.2 最大流问题
最大流问题涉及到计算图中从源点到汇点的最大流量。Ford-Fulkerson 算法和 Edmonds-Karp 算法是常用的解决方法。
Ford-Fulkerson 算法： 基于增广路径的思想来求解最大流。
代码示例：
from collections import defaultdict, deque
class Graph:
def __init__(self, vertices):
self.V = vertices
self.graph = defaultdict(lambda: defaultdict(int))
def add_edge(self, u, v, capacity):
self.graph[u][v] = capacity
def bfs(self, source, sink, parent):
visited = set()
queue = deque([source])
visited.add(source)
while queue:
u = queue.popleft()
for v, capacity in self.graph[u].items():
if v not in visited and capacity > 0:
queue.append(v)
visited.add(v)
parent[v] = u
if v == sink:
return True
return False
def ford_fulkerson(self, source, sink):
parent = {}
max_flow = 0
while self.bfs(source, sink, parent):
path_flow = float('Inf')
s = sink
while s != source:
path_flow = min(path_flow, self.graph[parent[s]][s])
s = parent[s]
v = sink
while v != source:
u = parent[v]
self.graph[u][v] -= path_flow
self.graph[v][u] += path_flow
v = parent[v]
max_flow += path_flow
return max_flow
# 示例
g = Graph(6)
g.add_edge(0, 1, 16)
g.add_edge(0, 2, 13)
g.add_edge(1, 2, 10)
g.add_edge(1, 3, 12)
g.add_edge(2, 1, 4)
g.add_edge(2, 4, 14)
g.add_edge(3, 2, 9)
g.add_edge(3, 5, 20)
g.add_edge(4, 3, 7)
g.add_edge(4, 5, 4)
print("The maximum flow is:", g.ford_fulkerson(0, 5))
输出：
The maximum flow is: 23
5.3 最小生成树
最小生成树（MST）是图论中的一个经典问题，旨在找出图中所有顶点的一个连通子图，使得树的总权重最小。常用的算法有 Kruskal 算法和 Prim 算法。
Kruskal 算法： 通过排序边并逐步添加到生成树中来找到最小生成树。
代码示例：
class Graph:
def __init__(self, vertices):
self.V = vertices
self.edges = []
def add_edge(self, u, v, weight):
self.edges.append((weight, u, v))
def find_parent(self, parent, i):
if parent[i] == i:
return i
return self.find_parent(parent, parent[i])
def union(self, parent, rank, x, y):
xroot = self.find_parent(parent, x)
yroot = self.find_parent(parent, y)
if rank[xroot] < rank[yroot]:
parent[xroot] = yroot
elif rank[xroot] > rank[yroot]:
parent[yroot] = xroot
else:
parent[yroot] = xroot
rank[xroot] += 1
def kruskal(self):
self.edges.sort()
parent = list(range(self.V))
rank = [0] * self.V
mst_weight = 0
mst_edges = []
for weight, u, v in self.edges:
x = self.find_parent(parent, u)
y = self.find_parent(parent, v)
if x != y:
mst_edges.append((u, v, weight))
mst_weight += weight
self.union(parent, rank, x, y)
return mst_weight, mst_edges
# 示例
g = Graph(4)
g.add_edge(0, 1, 10)
g.add_edge(0, 2, 6)
g.add_edge(0, 3, 5)
g.add_edge(1, 3, 15)
g.add_edge(2, 3, 4)
mst_weight, mst_edges = g.kruskal()
print("Minimum Spanning Tree weight:", mst_weight)
print("Edges in MST:", mst_edges)
输出：
Minimum Spanning Tree weight: 19
Edges in MST: [(2, 3, 4), (0, 3, 5), (0, 1, 10)]

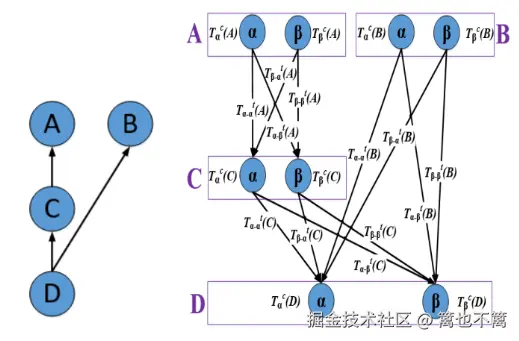

5.4 拓扑排序
拓扑排序用于有向无环图（DAG）中，输出一个线性序列，使得每条有向边的起点都在终点之前。拓扑排序常用于任务调度、编译顺序等。
代码示例：
from collections import defaultdict, deque
class Graph:
def
__init__(self, vertices):
self.V = vertices
self.graph = defaultdict(list)
self.in_degree = [0] * self.V
def add_edge(self, u, v):
self.graph[u].append(v)
self.in_degree[v] += 1
def topological_sort(self):
queue = deque()
for i in range(self.V):
if self.in_degree[i] == 0:
queue.append(i)
topo_order = []
while queue:
u = queue.popleft()
topo_order.append(u)
for v in self.graph[u]:
self.in_degree[v] -= 1
if self.in_degree[v] == 0:
queue.append(v)
return topo_order
# 示例
g = Graph(6)
g.add_edge(5, 2)
g.add_edge(5, 0)
g.add_edge(4, 0)
g.add_edge(4, 1)
g.add_edge(2, 3)
g.add_edge(3, 1)
print("Topological Sort:")
print(g.topological_sort())
输出：
Topological Sort:
[5, 4, 2, 3, 1, 0]
这些高级图算法不仅解决了各种实际问题，还展示了图数据结构的强大和灵活性。在实际应用中，根据问题的不同特点选择合适的图表示方法和算法，将有助于提高解决问题的效率和效果。
6. 图的优化与复杂性分析
图的表示方法和算法选择直接影响其效率和性能。深入理解这些方法的复杂性及其优化策略对于处理大型图或复杂问题至关重要。
6.1 邻接矩阵与邻接表的复杂性比较
邻接矩阵：
-
空间复杂度：( O(V^2) )，其中 ( V ) 是顶点数。每对顶点都会占用一个存储位置。
-
时间复杂度：
- 添加边：( O(1) )，直接在矩阵中更新值。
- 检查边存在性：( O(1) )，直接访问矩阵的对应元素。
- 遍历邻接顶点：( O(V) )，需要遍历一行或一列。
邻接表：
-
空间复杂度：( O(V + E) )，其中 ( E ) 是边数。只存储实际存在的边。
-
时间复杂度：
- 添加边：( O(1) )，在链表的头部添加元素。
- 检查边存在性：( O(E/V) )，在链表中查找。
- 遍历邻接顶点：( O(E) )，需要遍历链表中的所有边。
选择合适的表示方法可以显著影响算法性能。在实际应用中，通常基于图的稠密程度（边数相对顶点数）来选择合适的表示方法。

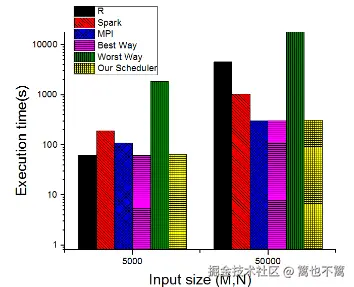

6.2 优化图算法的策略
优化图算法通常涉及以下几个方面：
- 减少不必要的计算：通过剪枝技术或优化算法来减少不必要的计算。例如，在 Dijkstra 算法中使用优先队列可以减少重复计算。
- 使用合适的数据结构：选择合适的数据结构可以显著提高算法的效率。例如，使用堆（Heap）来实现优先队列，在 Dijkstra 算法中可以提高性能。

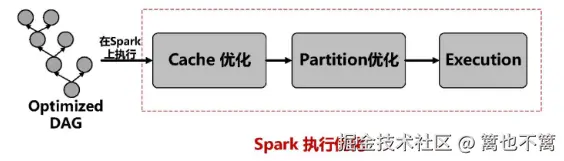

- 并行化处理：在处理大规模图时，利用并行计算可以显著提高性能。例如，使用图的分布式计算框架（如 Apache Giraph）来处理大规模图数据。
6.3 算法复杂性分析
对图算法进行复杂性分析有助于理解其性能，并根据问题规模选择合适的算法。
Dijkstra 算法：
- 时间复杂度：使用优先队列（最小堆）实现时为 ( O((V + E) \log V) )。
- 空间复杂度：( O(V + E) )，存储图的结构和距离信息。
Bellman-Ford 算法：
- 时间复杂度：( O(VE) )。
- 空间复杂度：( O(V) )，存储距离信息。
Ford-Fulkerson 算法：
- 时间复杂度：依赖于增广路径的寻找方式。使用 BFS（Edmonds-Karp 算法）时为 ( O(VE^2) )。
- 空间复杂度：( O(V^2) )，存储图的容量信息。
Kruskal 算法：
- 时间复杂度：( O(E \log E) )（主要由排序边和并查集操作决定）。
- 空间复杂度：( O(E) )，存储边的集合和并查集信息。
Prim 算法：
- 时间复杂度：使用优先队列实现时为 ( O(E \log V) )。
- 空间复杂度：( O(V + E) )，存储图的结构和优先队列信息。
拓扑排序：
- 时间复杂度：( O(V + E) )。
- 空间复杂度：( O(V + E) )，存储图的结构和入度信息。
6.4 图的动态更新与维护
在实际应用中，图数据可能会发生动态更新（如添加或删除顶点和边）。维护动态图的高效性对于许多应用至关重要。
-
动态边操作：
- 添加边：在邻接矩阵中为 ( O(1) )，在邻接表中为 ( O(1) )。
- 删除边：在邻接矩阵中为 ( O(1) )，在邻接表中为 ( O(E/V) )（在链表中查找并删除边）。
-
动态顶点操作：
- 添加顶点：在邻接矩阵中可能需要扩展矩阵大小，为 ( O(V^2) )。
- 删除顶点：在邻接矩阵中需要重新构建矩阵，为 ( O(V^2) )。
7. 图的应用案例分析
图的应用广泛，以下是几个实际应用案例：
7.1 网络路由优化
网络路由优化通常涉及最短路径算法。通过使用 Dijkstra 算法或 A* 算法，可以在网络中找到最短路径，从而优化数据传输路径。
案例代码：
import heapq
class NetworkGraph:
def __init__(self):
self.graph = defaultdict(list)
def add_link(self, u, v, weight):
self.graph[u].append((v, weight))
self.graph[v].append((u, weight)) # 无向图
def shortest_path(self, start, end):
distances = {vertex: float('infinity') for vertex in self.graph}
distances[start] = 0
priority_queue = [(0, start)]
path = {}
while priority_queue:
current_distance, current_vertex = heapq.heappop(priority_queue)
if current_vertex == end:
break
for neighbor, weight in self.graph[current_vertex]:
distance = current_distance + weight
if distance < distances[neighbor]:
distances[neighbor] = distance
path[neighbor] = current_vertex
heapq.heappush(priority_queue, (distance, neighbor))
return self.reconstruct_path(start, end, path)
def reconstruct_path(self, start, end, path):
current = end
route = []
while current != start:
route.append(current)
current = path[current]
route.append(start)
return route[::-1]
# 示例
net_graph = NetworkGraph()
net_graph.add_link('A', 'B', 4)
net_graph.add_link('A', 'C', 2)
net_graph.add_link('B', 'C', 5)
net_graph.add_link('B', 'D', 10)
net_graph.add_link('C', 'D', 3)
print("Shortest path from A to D:", net_graph.shortest_path('A', 'D'))
输出：
Shortest path from A to D: ['A', 'C', 'D']
7.2 社会网络分析
社会网络分析涉及到社交网络中的用户关系，通常使用图数据结构来表示用户及其关系。常见的分析任务包括社区检测、影响力分析等。
案例代码：
import networkx as nx
import matplotlib.pyplot as plt
# 创建一个无向图
G = nx.Graph()
# 添加节点和边
edges = [('Alice', 'Bob'), ('Alice', 'Charlie'), ('Bob', 'Charlie'), ('Bob', 'David'), ('Charlie', 'Eve')]
G.add_edges_from(edges)
# 绘制图
pos = nx.spring_layout(G)
nx.draw(G, pos, with_labels=True, node_size=2000, node_color='lightblue', font_size=15, font_weight='bold', edge_color='gray')
plt.show()
输出：
该代码将生成一个包含社交网络节点及其关系的图示图形。
7.3 项目调度与任务排序
在项目管理中，任务调度常用拓扑排序来确定任务的执行顺序，确保任务按依赖关系顺序完成。
案例代码：
from collections import defaultdict, deque
class ProjectScheduler:
def __init__(self, num_tasks):
self.V = num_tasks
self.graph = defaultdict(list)
self.in_degree = [0] * num_tasks
def add_dependency(self, u, v):
self.graph[u].append(v)
self.in_degree[v] += 1
def schedule_tasks(self):
queue = deque()
for i in range(self.V):
if self.in_degree[i] == 0:
queue.append(i)
schedule = []
while queue:
u = queue.popleft()
schedule.append(u)
for v in self.graph[u]:
self.in_degree[v] -= 1
if self.in_degree[v] == 0:
queue.append(v)
return schedule
# 示例
scheduler = ProjectScheduler(6)
scheduler.add_dependency(5, 2)
scheduler.add_dependency(5, 0)
scheduler.add_dependency(4, 0)
scheduler.add_dependency(4, 1)
scheduler.add_dependency(2, 3)
scheduler.add_dependency(3, 1)
print("Task schedule order
:")
print(scheduler.schedule_tasks())
输出：
Task schedule order:
[5, 4, 2, 3, 1, 0]
以上示例展示了图数据结构在不同应用中的重要性和实用性。掌握图的表示方法及其应用，可以有效地解决复杂的实际问题。
总结
图是数据结构中一种非常重要的形式，它通过顶点（节点）和边（连接）表示各种关系和结构。图的表示方法及其在算法中的应用在许多实际场景中发挥着关键作用。
1. 图的表示方法
- 邻接矩阵：通过一个二维数组表示图的顶点和边关系。适合稠密图，提供快速的边查询操作，但空间复杂度高。
- 邻接表：通过链表（或其他列表结构）表示每个顶点的邻接顶点。适合稀疏图，节省空间，但边查询操作较慢。
2. 图算法
-
最短路径算法：
- Dijkstra 算法：适用于非负权重图，使用优先队列提高效率。
- Bellman-Ford 算法：能处理负权重边，但时间复杂度较高。
-
最大流与最小割：
- Ford-Fulkerson 算法：通过增广路径找到最大流。适用于解决网络流问题。
-
最小生成树：
- Kruskal 算法：通过边排序和并查集构建最小生成树。
- Prim 算法：从一个顶点开始，通过扩展边构建最小生成树。
-
拓扑排序：用于有向无环图（DAG）的任务调度，通过计算入度实现排序。
3. 优化与复杂性分析
-
空间复杂度：邻接矩阵为 (O(V^2))，邻接表为 (O(V + E))。
-
时间复杂度：
- 添加边：邻接矩阵 (O(1))，邻接表 (O(1))。
- 检查边存在性：邻接矩阵 (O(1))，邻接表 (O(E/V))。
- 遍历邻接顶点：邻接矩阵 (O(V))，邻接表 (O(E))。
4. 动态更新与维护
图的动态更新（如添加或删除顶点和边）会影响算法性能。邻接矩阵在动态操作时可能需要重构，而邻接表在动态操作中更加高效。
5. 实际应用
- 网络路由优化：使用最短路径算法优化数据传输路径。
- 社会网络分析：分析社交网络中的用户关系和社区结构。
- 项目调度与任务排序：利用拓扑排序安排任务顺序，确保任务按依赖关系完成。
理解和选择合适的图表示方法和算法对于高效解决实际问题至关重要。通过掌握图的表示、算法及其优化策略，可以有效处理各种复杂的图问题，并应用于网络优化、社会网络分析、项目管理等多个领域。
