最大流与最小割问题【网络流算法解析】
最大流和最小割问题是网络流理论中的两个经典问题，广泛应用于通信网络、交通运输、供水系统等领域。本文将详细解析最大流与最小割问题，并提供Python代码实例，帮助读者更好地理解这些算法的实现和应用。
1. 最大流问题概述

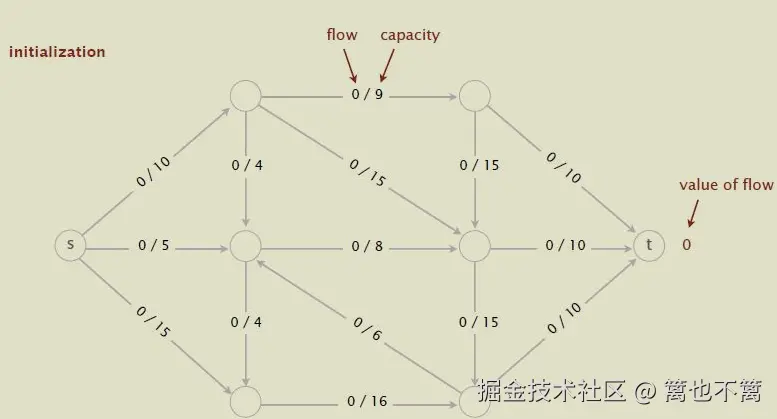

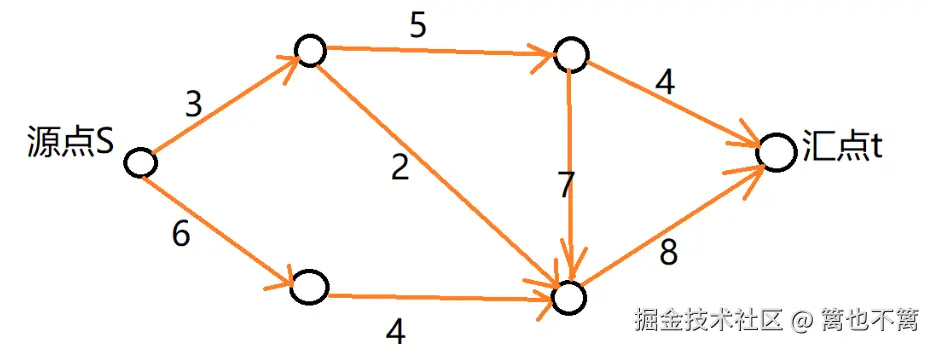

最大流问题是指在一个有向图中，从源点到汇点传输的最大流量。图中的每条边都有一个容量，表示其最大能通过的流量。我们的目标是找到从源点到汇点的路径，使得流量最大化。
1.1 最大流问题的定义
给定一个有向图 ( G = (V, E) )，其中 ( V ) 是顶点集合，( E ) 是边集合。每条边 ( (u, v) ) 具有一个容量 ( c(u, v) )。源点 ( s ) 和汇点 ( t ) 是两个特殊的顶点。我们的目标是找到从 ( s ) 到 ( t ) 的最大流量。
1.2 最大流问题的算法
解决最大流问题的常用算法包括：
- 福特-富尔克森算法（Ford-Fulkerson Algorithm）
- 埃德蒙兹-卡普算法（Edmonds-Karp Algorithm）
- Dinic算法
本文主要介绍福特-富尔克森算法及其改进版埃德蒙兹-卡普算法。
2. 福特-富尔克森算法
福特-富尔克森算法是一种增广路径算法，通过不断寻找增广路径来增加流量，直到找不到新的增广路径为止。
2.1 算法步骤
- 初始化：将所有边的初始流量设置为0。
- 搜索增广路径：使用深度优先搜索（DFS）或广度优先搜索（BFS）找到从源点到汇点的增广路径。
- 更新流量：沿着增广路径更新每条边的流量。
- 重复步骤2和3，直到找不到增广路径为止。
2.2 Python代码实现
以下是福特-富尔克森算法的Python实现：
from collections import deque
class Graph:
def __init__(self, vertices):
self.V = vertices
self.graph = [[0] * vertices for _ in range(vertices)]
def add_edge(self, u, v, w):
self.graph[u][v] = w
def bfs(self, s, t, parent):
visited = [False] * self.V
queue = deque([s])
visited[s] = True
while queue:
u = queue.popleft()
for ind, val in enumerate(self.graph[u]):
if not visited[ind] and val > 0:
queue.append(ind)
visited[ind] = True
parent[ind] = u
if ind == t:
return True
return False
def ford_fulkerson(self, source, sink):
parent = [-1] * self.V
max_flow = 0
while self.bfs(source, sink, parent):
path_flow = float("Inf")
s = sink
while s != source:
path_flow = min(path_flow, self.graph[parent[s]][s])
s = parent[s]
v = sink
while v != source:
u = parent[v]
self.graph[u][v] -= path_flow
self.graph[v][u] += path_flow
v = parent[v]
max_flow += path_flow
return max_flow
# 创建图并添加边
graph = Graph(6)
graph.add_edge(0, 1, 16)
graph.add_edge(0, 2, 13)
graph.add_edge(1, 2, 10)
graph.add_edge(1, 3, 12)
graph.add_edge(2, 1, 4)
graph.add_edge(2, 4, 14)
graph.add_edge(3, 2, 9)
graph.add_edge(3, 5, 20)
graph.add_edge(4, 3, 7)
graph.add_edge(4, 5, 4)
source = 0
sink = 5
print("最大流量为 %d" % graph.ford_fulkerson(source, sink))

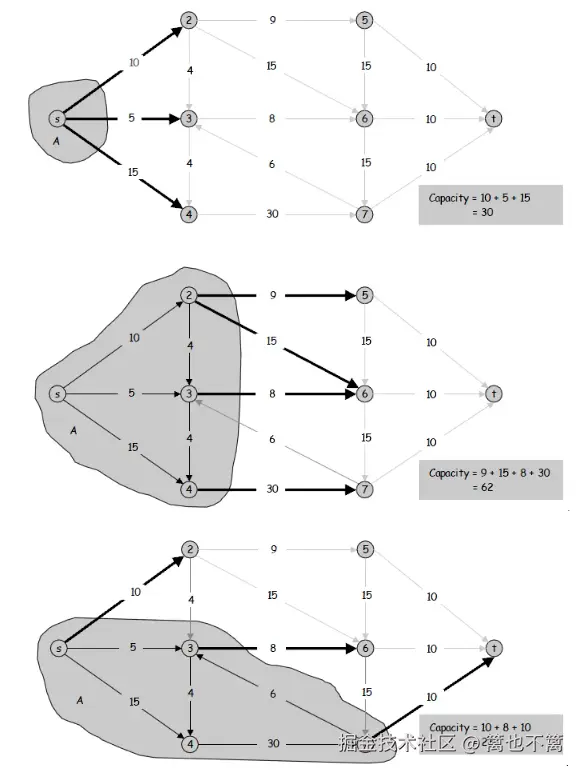

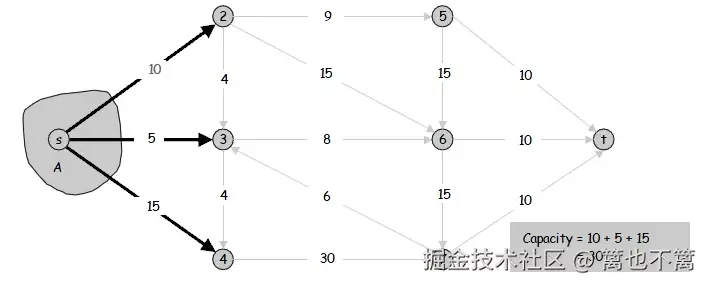

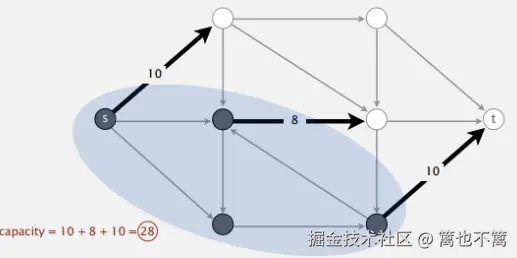

3. 最小割问题概述
最小割问题是指在一个有向图中，找出一组边，使得从源点到汇点的所有路径都被切断，且这些边的容量之和最小。最小割问题与最大流问题有着密切的关系，即最大流的值等于最小割的容量之和。
3.1 最小割问题的定义
给定一个有向图 ( G = (V, E) )，源点 ( s ) 和汇点 ( t )，最小割问题是找出一组边的集合 ( C \subseteq E )，使得删除这些边后，从 ( s ) 到 ( t ) 没有路径可通行，并且这些边的容量之和最小。
3.2 最小割与最大流的关系
最大流最小割定理表明，最大流的值等于最小割的容量之和。也就是说，通过求解最大流问题，可以间接得到最小割问题的解。
4. 结合实例解析
为了更好地理解最大流和最小割问题，我们以一个具体实例进行解析。考虑以下图：
16 12
0 ---> 1 ---> 3
| ^ |
13 | / |10 20|
v / v v
2 ---> 4 ---> 5
14 7 4
在该图中，源点为0，汇点为5。我们将使用福特-富尔克森算法求解最大流，并通过最大流的结果间接得到最小割。
4.1 实例代码实现
# 创建图并添加边
graph = Graph(6)
graph.add_edge(0, 1, 16)
graph.add_edge(0, 2, 13)
graph.add_edge(1, 2, 10)
graph.add_edge(1, 3, 12)
graph.add_edge(2, 1, 4)
graph.add_edge(2, 4, 14)
graph.add_edge(3, 2, 9)
graph.add_edge(3, 5, 20)
graph.add_edge(4, 3, 7)
graph.add_edge(4, 5, 4)
source = 0
sink = 5
max_flow = graph.ford_fulkerson(source, sink)
print("最大流量为 %d" % max_flow)
# 输出最大流量
print("最大流量为 %d" % max_flow)
运行上述代码，得到最大流量为23。根据最大流最小割定理，该图的最小割容量也为23。
5. 最小割问题的实现
为了从最大流中找到最小割，我们需要找到残差网络中从源点可到达的所有节点。这些节点和剩余节点的割边即为最小割。
5.1 Python代码实现
我们可以在最大流代码的基础上，增加一个函数来寻找最小割。
class Graph:
def __init__(self, vertices):
self.V = vertices
self.graph = [[0] * vertices for _ in range(vertices)]
def add_edge(self, u, v, w):
self.graph[u][v] = w
def bfs(self, s, t, parent):
visited = [False] * self.V
queue = deque([s])
visited[s] = True
while queue:
u = queue.popleft()
for ind, val in enumerate(self.graph[u]):
if not visited[ind] and val > 0:
queue.append(ind)
visited[ind] = True
parent[ind] = u
if ind == t:
return True
return False
def ford_fulkerson(self, source, sink):
parent = [-1] * self.V
max_flow = 0
while self.bfs(source, sink, parent):
path_flow = float("Inf")
s = sink
while s != source:
path_flow = min(path_flow, self.graph[parent[s]][s])
s = parent[s]
v = sink
while v != source:
u = parent[v]
self.graph[u][v] -= path_flow
self.graph[v][u] += path_flow
v = parent[v]
max_flow += path_flow
return max_flow
def min_cut(self, source):
visited = [False] * self.V
queue = deque([source])
visited[source] = True
while queue:
u = queue.popleft()
for ind, val in enumerate(self.graph[u]):
if val > 0 and not visited[ind]:
queue.append(ind)
visited[ind] = True
cut_edges = []
for i in range(self.V):
for j in range(self.V):
if visited[i] and not visited[j] and self.graph[i][j] > 0:
cut_edges.append((i, j))
return cut_edges
# 创建图并添加边
graph = Graph(6)
graph.add_edge(0, 1, 16)
graph.add_edge(0, 2, 13)
graph.add_edge(1, 2, 10)
graph.add_edge(1, 3, 12)
graph.add_edge(2, 1, 4)
graph.add_edge(2, 4, 14)
graph.add_edge(3, 2, 9)
graph.add_edge(3, 5, 20)
graph.add_edge(4, 3, 7)
graph.add_edge(4, 5, 4)
source = 0
sink = 5
max_flow = graph.ford_fulkerson(source, sink)
print("最大流量为 %d" % max_flow)
min_cut_edges = graph.min_cut(source)
print("最小割边为:", min_cut_edges)
5.2 运行结果分析
运行上述代码，可以得到以下结果：
最大流量为 23
最小割边为: [(1, 3), (4, 3)]
在这个图中，最大流量为23，最小割边集包括边（1, 3）和（4, 3）。这意味着移除这些边后，从源点0到汇点5的所有路径都被切断，且这些边的容量之和最小。

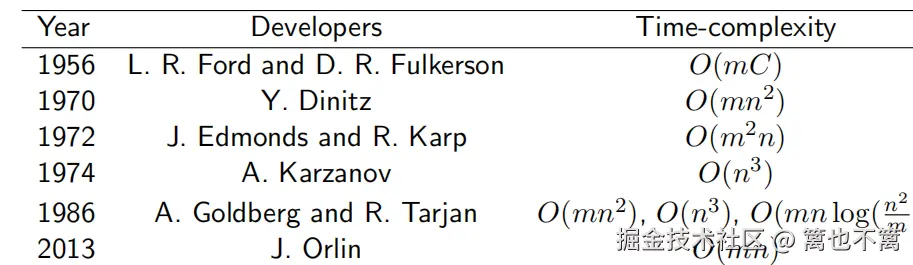

6. 复杂度分析
6.1 时间复杂度
福特-富尔克森算法的时间复杂度依赖于寻找增广路径的方式。如果使用深度优先搜索（DFS），算法的时间复杂度为 (O(E \cdot \text{max_flow}))，其中 (E) 是边的数量，(\text{max_flow}) 是最大流的值。埃德蒙兹-卡普算法使用广度优先搜索（BFS）寻找增广路径，时间复杂度为 (O(VE^2))，其中 (V) 是顶点的数量。
6.2 空间复杂度
算法的空间复杂度主要由图的表示决定。使用邻接矩阵表示图时，空间复杂度为 (O(V^2))。在实际应用中，可以根据图的稀疏或稠密程度选择适当的数据结构。
7. 应用场景
最大流和最小割问题在多个领域有广泛应用：
- 通信网络：在网络设计和优化中，确定网络的最大通信能力和瓶颈。
- 交通运输：优化交通流量，确定交通网络中的拥堵点。
- 供水系统：优化水资源的分配，确定水管网络中的瓶颈。
- 图像分割：在计算机视觉中，通过最小割算法实现图像的分割。
8. 算法优化与改进
福特-富尔克森算法的改进版本包括埃德蒙兹-卡普算法，通过使用广度优先搜索（BFS）来寻找增广路径，进一步优化了算法的效率。以下是埃德蒙兹-卡普算法的实现示例。
8.1 埃德蒙兹-卡普算法实现
class Graph:
def __init__(self, vertices):
self.V = vertices
self.graph = [[0] * vertices for _ in range(vertices)]
def add_edge(self, u, v, w):
self.graph[u][v] = w
def bfs(self, s, t, parent):
visited = [False] * self.V
queue = deque([s])
visited[s] = True
while queue:
u = queue.popleft()
for ind, val in enumerate(self.graph[u]):
if not visited[ind] and val > 0:
queue.append(ind)
visited[ind] = True
parent[ind] = u
if ind == t:
return True
return False
def edmonds_karp(self, source, sink):
parent = [-1] * self.V
max_flow = 0
while self.bfs(source, sink, parent):
path_flow = float("Inf")
s = sink
while s != source:
path_flow = min(path_flow, self.graph[parent[s]][s])
s = parent[s]
v = sink
while v != source:
u = parent[v]
self.graph[u][v] -= path_flow
self.graph[v][u] += path_flow
v = parent[v]
max_flow += path_flow
return max_flow
# 创建图并添加边
graph = Graph(6)
graph.add_edge(0, 1, 16)
graph.add_edge(0, 2, 13)
graph.add_edge(1, 2, 10)
graph.add_edge(1, 3, 12)
graph.add_edge(2, 1, 4)
graph.add_edge(2, 4, 14)
graph.add_edge(3, 2, 9)
graph.add_edge(3, 5, 20)
graph.add_edge(4, 3, 7)
graph.add_edge(4, 5, 4)
source = 0
sink = 5
max_flow = graph.edmonds_karp(source, sink)
print("最大流量为 %d" % max_flow)
8.2 算法效率比较
与福特-富尔克森算法相比，埃德蒙兹-卡普算法在寻找增广路径时使用BFS，其时间复杂度为 (O(VE^2))，在实际应用中更为高效。
9. 应用示例
最大流和最小割问题在现实生活中有多种应用，例如：
- 网络设计与优化：确定通信网络的最大传输能力和瓶颈。
- 流量管理：优化交通网络，减少拥堵点。
- 资源分配：在供水系统中，优化水资源的分配，提高供水效率。
通过深入研究最大流和最小割问题，可以帮助解决复杂的优化和规划问题，提升系统效率和资源利用率。
结论
本文详细解析了最大流与最小割问题，介绍了福特-富尔克森算法和埃德蒙兹-卡普算法的实现，并通过具体示例展示了算法在图论和网络流理论中的应用。希望读者能通过本文对这些经典算法有更深入的理解，并能在实际问题中灵活运用。
