uboot入门-4命令行和驱动管理

本篇讲点大家最常用的命令行和驱动，干货满满，赶紧收藏阅读吧。

1. 命令行

先回顾下之前的启动过程：

1. ENTRY(_start)（arch/arm/lib/vectors.S）
2. vectors（arch/arm/cpu/armv8/exceptions.S）
3. reset（arch/arm/cpu/armv8/start.S）
4. lowlevel_init（arch/arm/cpu/armv8/start.S）
5. _main（arch/arm/lib/crt0_64.S）
6. board_init_f_alloc_reserve（common/init/board_init.c）
7. board_init_f（common/board_f.c）
8. c_runtime_cpu_setup（arch/arm/cpu/armv8/start.S）
9. board_init_r（common/board_r.c）
10. run_main_loop（common/board_r.c）
11. main_loop（common/main.c）

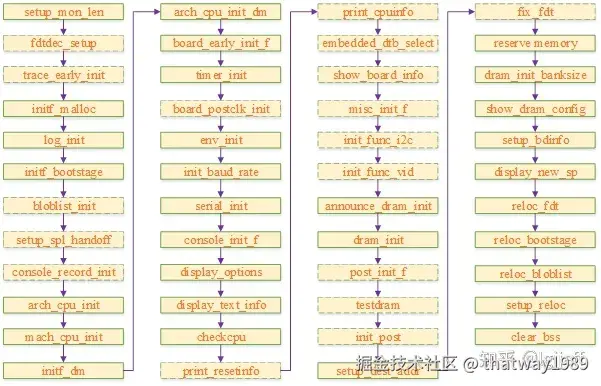

board_init_f是uboot重定位前的流程，它包括一些基础模块的初始化和重定位相关的准备工作。以下为该函数在armv8架构下可能的执行流程，图中虚线框表示该流程是可配置的，实线框表示是必选的。

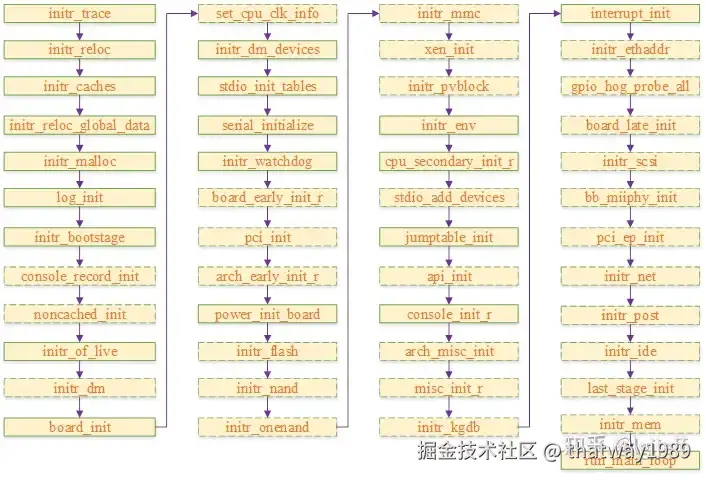

board_init_r是uboot重定位后需要执行的流程，它包含基础模块、硬件驱动以及板级特性等的初始化，并最终通过run_main_loop启动os会进入命令行窗口。

1.1 main_loop到进入命令行

board_init_r里面执行函数的数组最后一个元素就是run_main_loop，然后调用main_loop，这里开始已经全是C语言函数了。这里我们从命令行打印开始看下，搜索：Hit any key to stop autoboot 可以找到abortboot_single_key（）函数，调用顺序如下：

main_loop
    autoboot_command
        abortboot
            abortboot_single_key

main_loop的定义如下

void main_loop(void)
{
	const char *s;

	bootstage_mark_name(BOOTSTAGE_ID_MAIN_LOOP, "main_loop"); //打印出启动进度

	if (IS_ENABLED(CONFIG_VERSION_VARIABLE))
		env_set("ver", version_string);  /* 设置版本号环境变量 */

	cli_init();

	if (IS_ENABLED(CONFIG_USE_PREBOOT))
		run_preboot_environment_command();

	if (IS_ENABLED(CONFIG_UPDATE_TFTP))
		update_tftp(0UL, NULL, NULL);

	if (IS_ENABLED(CONFIG_EFI_CAPSULE_ON_DISK_EARLY)) {
		/* efi_init_early() already called */
		if (efi_init_obj_list() == EFI_SUCCESS)
			efi_launch_capsules();
	}

	s = bootdelay_process();
	if (cli_process_fdt(&s))
		cli_secure_boot_cmd(s);

	autoboot_command(s);

	cli_loop();
	panic("No CLI available");
}

autoboot_command(s);的入参是从bootdelay_process获取的

void autoboot_command(const char *s)
{
	debug("### main_loop: bootcmd=\"%s\"\n", s ? s : "<UNDEFINED>");

这里遇到一个debug打印，我们知道printf是可以打印的，这个debug怎么能让打印呢？ 在

/* Show a message if DEBUG is defined in a file */
#define debug(fmt, args...)			\
	debug_cond(_DEBUG, fmt, ##args)


#ifdef DEBUG
#define _DEBUG	1
#else
#define _DEBUG	0
#endif

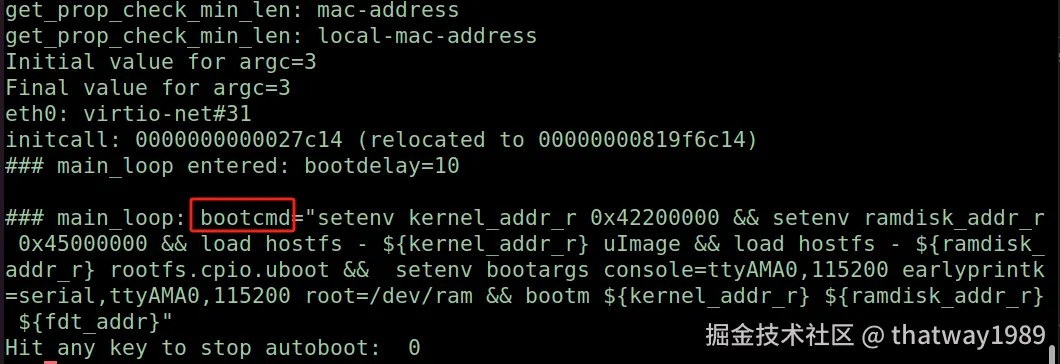

这里我们不使用DEBUG版本，可以直接修改：debug_cond(true, fmt, ##args)之后编译执行如下：

make u-boot && make -f qemu_v8.mk run-only

可见这个bootcmd是一串命令，在autoboot_command（）函数中执行如下：

autoboot_command
	abortboot //手动输入中断执行命令
	run_command_list //如果没手动输入命令则执行变量s对应的命令，启动linux

1.2 进入命令行

abortboot（）函数检测是否有手动输入，就进入命令行，这里有个倒计时： CONFIG_BOOTDELAY中定义

include/generated/autoconf.h
#define CONFIG_BOOTDELAY 10

这个是生成的，由config文件里面定义

configs/qemu_arm64_defconfig中
CONFIG_BOOTDELAY=10

如果手动输入了命令，则autoboot_command（）执行完返回，继续执行cli_loop();

cli_loop 函数是 uboot 的命令行处理函数，我们在 uboot 中输入各种命令，进行各种操作就是有 cli_loop 来处理的，此函数定义在文件 common/cli.c 中

void cli_loop(void)
{
	bootstage_mark(BOOTSTAGE_ID_ENTER_CLI_LOOP);
#ifdef CONFIG_HUSH_PARSER
	parse_file_outer();
	/* This point is never reached */
	for (;;);
#elif defined(CONFIG_CMDLINE)
	cli_simple_loop();
#else
	printf("## U-Boot command line is disabled. Please enable CONFIG_CMDLINE\n");
#endif /*CONFIG_HUSH_PARSER*/
}

parse_file_outer调用函数 parse_stream_outer，这个函数就是 hush shell 的命令解释器，负责接收命 令行输入，然后解析并执行相应的命令，函数 parse_stream_outer 定义在文件 common/cli_hush.c中

static int parse_stream_outer(struct in_str *inp, int flag)
{
	do { //循环处理输入命令
		initialize_context(&ctx);
		update_ifs_map();
		rcode = parse_stream(&temp, &ctx, inp, //命令解析
				     flag & FLAG_CONT_ON_NEWLINE ? -1 : '\n');

		if (rcode != 1 && ctx.old_flag == 0) {
			done_word(&temp, &ctx);
			done_pipe(&ctx,PIPE_SEQ);

			run_list(ctx.list_head); //执行解析出来的命令
			code = run_list(ctx.list_head);
}

run_list就不再分析了，里面的处理逻辑代码还是挺好。最后通过调用cmd_process函数来处理命令。

enum command_ret_t cmd_process(int flag, int argc, char *const argv[],
			       int *repeatable, ulong *ticks)
{
	/* Look up command in command table */
	cmdtp = find_cmd(argv[0]);
	if (cmdtp == NULL) {
		printf("Unknown command '%s' - try 'help'\n", argv[0]);
		return 1;
	}

	/* found - check max args */
	if (argc > cmdtp->maxargs)
		rc = CMD_RET_USAGE;

#if defined(CONFIG_CMD_BOOTD)
	/* avoid "bootd" recursion */
	else if (cmdtp->cmd == do_bootd) {
		if (flag & CMD_FLAG_BOOTD) {
			puts("'bootd' recursion detected\n");
			rc = CMD_RET_FAILURE;
		} else {
			flag |= CMD_FLAG_BOOTD;
		}
	}
#endif

	/* If OK so far, then do the command */
	if (!rc) {
		int newrep;

		if (ticks)
			*ticks = get_timer(0);
		rc = cmd_call(cmdtp, flag, argc, argv, &newrep);
		if (ticks)
			*ticks = get_timer(*ticks);
		*repeatable &= newrep;
	}
	if (rc == CMD_RET_USAGE)
		rc = cmd_usage(cmdtp);
	return rc;
}

主要就是find_cmd和cmd_call，

find_cmd--》
	ll_entry_start--》__u_boot_list_2_"#_list"_1"
	find_cmd_tbl

cmd_call--》
        result = cmdtp->cmd_rep(cmdtp, flag, argc, argv, repeatable);

可见其从section段找到一个结构体，然后执行里面的回调函数：

struct cmd_tbl {
	char		*name;		/* Command Name			*/
	int		maxargs;	/* maximum number of arguments	*/
					/*
					 * Same as ->cmd() except the command
					 * tells us if it can be repeated.
					 * Replaces the old ->repeatable field
					 * which was not able to make
					 * repeatable property different for
					 * the main command and sub-commands.
					 */
	int		(*cmd_rep)(struct cmd_tbl *cmd, int flags, int argc,
				   char *const argv[], int *repeatable);
					/* Implementation function	*/
	int		(*cmd)(struct cmd_tbl *cmd, int flags, int argc,
			       char *const argv[]);
	char		*usage;		/* Usage message	(short)	*/
#ifdef	CONFIG_SYS_LONGHELP
	const char	*help;		/* Help  message	(long)	*/
#endif
#ifdef CONFIG_AUTO_COMPLETE
	/* do auto completion on the arguments */
	int		(*complete)(int argc, char *const argv[],
				    char last_char, int maxv, char *cmdv[]);
#endif
};

那么这个section里面怎么定义命令行呢？答案就是U_BOOT_CMD宏，在include/command.h 中

#define U_BOOT_CMD(_name, _maxargs, _rep, _cmd, _usage, _help)		\
	U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, NULL)

//最后一个参数设置成 NULL 就 是 U_BOOT_CMD
#define U_BOOT_CMD_COMPLETE(_name, _maxargs, _rep, _cmd, _usage, _help, _comp) \
	ll_entry_declare(struct cmd_tbl, _name, cmd) =			\
		U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd,	\
						_usage, _help, _comp);
//数据类型声明
#define ll_entry_declare(_type, _name, _list)				\
	_type _u_boot_list_2_##_list##_2_##_name __aligned(4)		\
			__attribute__((unused))				\
			__section("__u_boot_list_2_"#_list"_2_"#_name)
//数据定义
#define U_BOOT_CMD_MKENT_COMPLETE(_name, _maxargs, _rep, _cmd,		\
				_usage, _help, _comp)			\
		{ #_name, _maxargs,					\
		 _rep ? cmd_always_repeatable : cmd_never_repeatable,	\
		 _cmd, _usage, _CMD_HELP(_help) _CMD_COMPLETE(_comp) }

我们以version命令为例，在cmd/version.c中

U_BOOT_CMD(
	version,	1,		1,	do_version,
	"print monitor, compiler and linker version",
	""
);

可见命令行相关的代码都是cmd目录下。设 置 变 量 _u_boot_list_2_cmd_2_version 存储 在.u_boot_list_2_cmd_2_version 段中。 u-boot.lds 链接脚本中有一个名为“.u_boot_list”的段，所有.u_boot_list 开头的段都存放到.u_boot.list 中

. = ALIGN(8);
__u_boot_list : {
        KEEP(*(SORT(__u_boot_list*)));
}

1.3 添加或打开命令行

首先uboot支持了很多命令，但是不是默认就打开的，例如smc命令，在cmd/smccc.c中

#ifdef CONFIG_CMD_SMC
U_BOOT_CMD(
	smc,	9,		2,	do_call,
	"Issue a Secure Monitor Call",
	"<fid> [arg1 ... arg6] [id]\n"
	"  - fid Function ID\n"
	"  - arg SMC arguments, passed to X1-X6 (default to zero)\n"
	"  - id  Secure OS ID / Session ID, passed to W7 (defaults to zero)\n"
);
#endif

CONFIG_CMD_SMC需要在configs/qemu_arm64_defconfig中定义就可以了。那么我们想自己添加一个命令行：

1. configs/qemu_arm64_defconfig添加宏控

CONFIG_CMD_HELLO=y

3. cmd/Kconfig里面添加config定义

config CMD_HELLO
	bool "hello"
	help
	  hello support.

4. cmd/Makefile中包含上这个c函数的.o文件

obj-$(CONFIG_CMD_HELLO) += hello.o

6. cmd目录下新建一个hello.c里面利用U_BOOT_CMD注册命令和实现命令执行函数

#include <command.h>

int do_hello(int argc, char const *argv[])
{
    printf("thatway1989 HelloWorld\n");
    return 0;
}

U_BOOT_CMD(
    hello,  1,    1,  do_hello,
    "hello -just for test uboot command",
    "hello -hello help.................."
)

2. 驱动管理

为了方便对硬件和驱动的管理，uboot还引入了类似linux内核的设备树和驱动模型特性。

2.1 设备树

调试过linux驱动的都清楚，linux驱动的配置文件和开关都是dts设备树里面，可以参考之前的文章：XXX

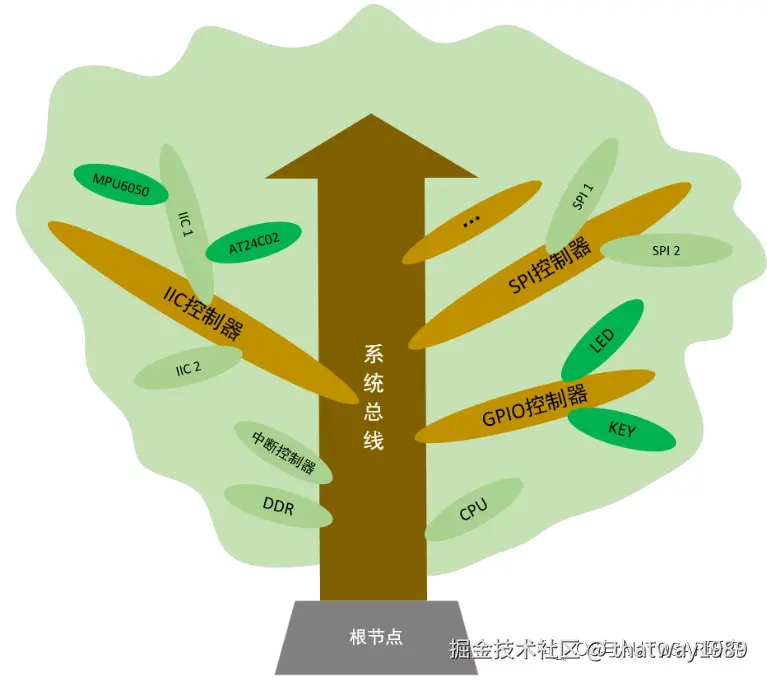

设备树是一种通过dts文件来描述SOC属性，通过将设备的具体配置信息与驱动分离，以达到利用一份代码适配多款设备的机制。dts文件包含了一系列层次化结构的节点和属性，它可以通过dtc编译器编译成适合设备解析的二进制dtb文件。uboot设备树的使用包含以下流程：为目标板添加dts文件、选择一个运行时使用的dtb文件、使能设备树。

我们使用的代码，设备树在arch/arm/dts/qemu-arm64.dts中定义，现在没有用到所以是空的。 configs/qemu_arm64_defconfig里面可以选择一个默认的dts文件：

CONFIG_DEFAULT_DEVICE_TREE="qemu-arm64"

uboot最终的镜像会和dtb打包在一个镜像文件中，因此在编译流程中就需要知道最终被使用的dtb。有时在编译时希望使用一个不是默认指定的dts，则可以通过在编译命令中添加DEVICE_TREE=zzz方式指定新的dts文件 .config中我们可以看到：

#
# Device Tree Control
#
CONFIG_OF_CONTROL=y
CONFIG_OF_REAL=y
# CONFIG_OF_LIVE is not set
CONFIG_OF_SEPARATE=y
# CONFIG_OF_EMBED is not set
CONFIG_OF_BOARD=y
CONFIG_OF_HAS_PRIOR_STAGE=y
CONFIG_OF_OMIT_DTB=y
CONFIG_DEVICE_TREE_INCLUDES=""
CONFIG_OF_LIST="qemu-arm64"
# CONFIG_MULTI_DTB_FIT is not set
CONFIG_OF_TAG_MIGRATE=y
# CONFIG_OF_DTB_PROPS_REMOVE is not set

通过配置CONFIG_OF_CONTROL选项即可使能设备树的支持 uboot与dtb可以有以下几种打包组合方式：

1. 若定义了CONFIG_OF_EMBED选项，则在链接时会为dtb指定一个以__dtb_dt_begin开头的单独的段，dtb的内容将被直接链接到uboot.bin镜像中。官方建议这种方式只在开发和调试阶段使用，而不要用于生产阶段
2. 若定义了CONFIG_OF_SEPARATE选项，dtb将会被编译为u-boot.dtb文件，而uboot原始镜像被编译为u-boot-nodtb.bin文件，并通过以下命令将它们连接为最终的uboot.bin文件：

cat u-boot-nodtb.bin u-boot.dtb >uboot.bin

2.2 驱动模块

Uboot驱动模型与linux的设备模型比较类似，利用它可以将设备与驱动分离。对上可以为同一类设备提供统一的操作接口，对下可以为驱动提供标准的注册接口，从而提高代码的可重用性和可移植性。同时，驱动模型通过树形结构组织uboot中的所有设备，为系统对设备的统一管理提供了方便。

driver结构体用于表示一个驱动，在include/dm/device.h中定义：

struct driver {
	char *name;
	enum uclass_id id;
	const struct udevice_id *of_match;
	int (*bind)(struct udevice *dev);
	int (*probe)(struct udevice *dev);
	int (*remove)(struct udevice *dev);
	int (*unbind)(struct udevice *dev);
	int (*of_to_plat)(struct udevice *dev);
	int (*child_post_bind)(struct udevice *dev);
	int (*child_pre_probe)(struct udevice *dev);
	int (*child_post_remove)(struct udevice *dev);
	int priv_auto;
	int plat_auto;
	int per_child_auto;
	int per_child_plat_auto;
	const void *ops;	/* driver-specific operations */
	uint32_t flags;
#if CONFIG_IS_ENABLED(ACPIGEN)
	struct acpi_ops *acpi_ops;
#endif
};

例如rk3399的dmc驱动，drivers/ram/rockchip/sdram_rk3399.c

static const struct udevice_id rk3399_dmc_ids[] = {
	{ .compatible = "rockchip,rk3399-dmc" },
	{ }
};

U_BOOT_DRIVER(dmc_rk3399) = {
	.name = "rockchip_rk3399_dmc",
	.id = UCLASS_RAM,
	.of_match = rk3399_dmc_ids,
	.ops = &rk3399_dmc_ops,
#if defined(CONFIG_TPL_BUILD) || \
	(!defined(CONFIG_TPL) && defined(CONFIG_SPL_BUILD))
	.of_to_plat = rk3399_dmc_of_to_plat,
#endif
	.probe = rk3399_dmc_probe,
	.priv_auto	= sizeof(struct dram_info),
#if defined(CONFIG_TPL_BUILD) || \
	(!defined(CONFIG_TPL) && defined(CONFIG_SPL_BUILD))
	.plat_auto	= sizeof(struct rockchip_dmc_plat),
#endif
};

U_BOOT_DRIVER宏就是声明驱动的，通过.of_match中的.compatible来找到dts中的配置项，另外驱动加载的时候会执行.probe函数，驱动对外提供了.ops操作函数

U_BOOT_DRIVER宏的定义如下：

#define U_BOOT_DRIVER(__name)						\
	ll_entry_declare(struct driver, __name, driver)

#define ll_entry_declare(_type, _name, _list)				\
	_type _u_boot_list_2_##_list##_2_##_name __aligned(4)		\
			__attribute__((unused))				\
			__section("__u_boot_list_2_"#_list"_2_"#_name)

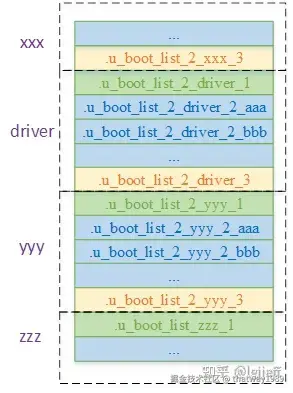

可见跟上面命令行的定义是一致的，都使用u-boot.lds 链接脚本中有一个名为“.u_boot_list”的段。.u_boot_list_2类型section在内存中的布局图：

对于class类型的驱动，使用宏UCLASS_DRIVER。uclass用于表示一类具有相同功能的设备，从而可以为其抽象出统一的设备访问接口，方便其它模块对它的调用。

#define UCLASS_DRIVER(__name)						\
	ll_entry_declare(struct uclass_driver, __name, uclass_driver)

struct uclass_driver {
	const char *name;
	enum uclass_id id;
	int (*post_bind)(struct udevice *dev);
	int (*pre_unbind)(struct udevice *dev);
	int (*pre_probe)(struct udevice *dev);
	int (*post_probe)(struct udevice *dev);
	int (*pre_remove)(struct udevice *dev);
	int (*child_post_bind)(struct udevice *dev);
	int (*child_pre_probe)(struct udevice *dev);
	int (*child_post_probe)(struct udevice *dev);
	int (*init)(struct uclass *class);
	int (*destroy)(struct uclass *class);
	int priv_auto;
	int per_device_auto;
	int per_device_plat_auto;
	int per_child_auto;
	int per_child_plat_auto;
	uint32_t flags;
};

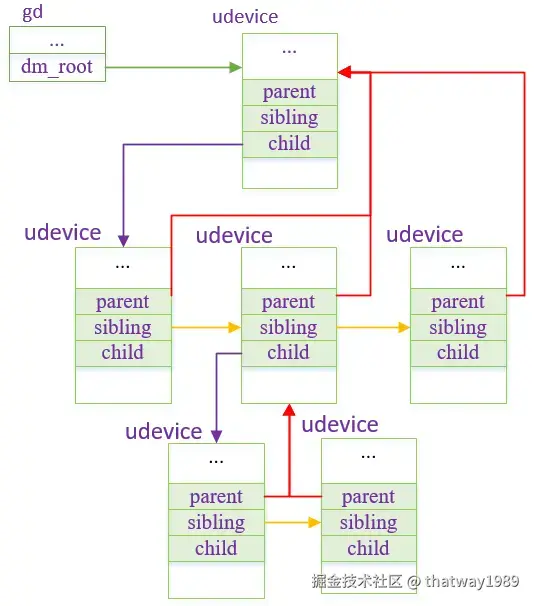

每个udevice都属于一个uclass，使用宏UCLASS_DRIVER定义。所有的udevice结构体可以通过parent、child_head和sibling_node连接在一起，并且最终挂到gd的dm_root节点上，这样我们就可以通过gd->dm_root遍历所有的udevice设备。下图是udevice的连接关系，其中每个节点的parent指向其父节点，sibling指向其兄弟节点，而child指向子节点。

在uboot中实际的设备可以通过以下两种方式定义：

1. devicetree方式：这种方式通过devicetree维护设备信息，uboot在驱动模型初始化时，通过解析设备树获取设备信息，并完成其与驱动等的绑定
2. 硬编码方式：这种方式可通过下面的宏定义一个设备：

 #define U_BOOT_DRVINFO(__name)						\
		ll_entry_declare(struct driver_info, __name, driver_info)

2.3 驱动初始化

驱动模型初始化主要完成udevice、driver以及ucalss等之间的绑定关系，其主要包含以下部分：

1. udevice与driver的绑定
2. udevice与uclass的绑定
3. uclass与uclass_driver的绑定

该流程通过dm_init_and_scan函数实现，它会分别扫描由U_BOOT_DRVINFO以及devicetree定义的设备，为它们分配udevice结构体，并完成其与driver和uclass之间的绑定关系等操作。需要注意的是该函数在board_init_f和board_init_r中都会被调用，其中board_init_f主要是为了解析重定位前需要使用的设备节点，这种类型节点在devicetree中会增加u-boot,dm-pre-reloc属性。

后记：

uboot和linux整体上套路有点像，还有其他的一些OS，例如make menuconfig使用的Kconfig和configs/qemu_arm64_defconfig，还有目录定义，以及设备树、命令行等机制。估计是一个机制比较好大家都抄着用，也对应技术使用者来说用的越多接触一个新系统越容易上手，对于新手或许是调试打印全局查找大法，但是老手直接看目录或许都能找到源码在哪里，而这算是内功，多看多用就更有手感。

读书和思考： 最近看《认知觉醒》，分享给大家一些（1）：

1. 人脑有三层：本能脑、情绪脑、理智脑。生活中做的大部分决策往往源于本能和情绪，而非理智。为了生存，思考🤔锻炼💃🏻这种耗能行为，会被本能脑排斥，形成目光短浅、即时满足、避难趋易、急于求成。
2. 缺乏耐心和寻求舒适是人的天性，需要用元认知来审视监督自己，然后利用理智脑延迟满足来跟本能脑和情绪脑和谐相处。选择正确的方向，遵循刻意练习的原则，在舒适区边缘一点点拓展自己的能力范围。
3. 利用潜意识去抓取内心的想法和做出一些选择，审视自己的第一反应。学习的时候可以不用面面俱到，但是之后让自己想下那些东西有用让自己印象深刻，然后针对这点去思考拓展实践，读万卷书不如行千里路。
4. 无法把自己在注意力投入到重要的事情上，像刷手机视频、打游戏、刷剧和对有兴趣可以即时满足的小事投入过多的时间等，就是元认知出问题了。你能意识到自己在想什么，进而意识到这些想法是否明智，再进一步纠正那些不明智的想法，最终做出更好的选择。一句话：多反思。
