scipy.signal.medfilt2d

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.medfilt2d.html#scipy.signal.medfilt2d

scipy.signal.medfilt2d(input, kernel_size=3)

对 2 维数组进行中值滤波。

使用由kernel_size（必须为奇数）给定的局部窗口大小对input数组应用中值滤波。数组会自动进行零填充。

参数：

input数组型

一个 2 维输入数组。

kernel_size数组型，可选

标量或长度为 2 的列表，分别指定每个维度中的中值滤波窗口大小。kernel_size的元素应为奇数。如果kernel_size是标量，则在每个维度上使用此标量作为大小。默认为大小为(3, 3)的核。

返回：

out ndarray

与输入大小相同的数组，其中包含中值滤波的结果。

另请参阅

scipy.ndimage.median_filter

注意事项

当输入的数据类型为uint8、float32或float64时，此方法比medfilt更快；对于其他类型，会回退到medfilt。在某些情况下，scipy.ndimage.median_filter可能比此函数更快。

示例

>>> import numpy as np
>>> from scipy import signal
>>> x = np.arange(25).reshape(5, 5)
>>> x
array([[ 0,  1,  2,  3,  4],
 [ 5,  6,  7,  8,  9],
 [10, 11, 12, 13, 14],
 [15, 16, 17, 18, 19],
 [20, 21, 22, 23, 24]])

将 i，j 替换为默认 5*5 窗口中的中值

>>> signal.medfilt2d(x, kernel_size=5)
array([[ 0,  0,  2,  0,  0],
 [ 0,  3,  7,  4,  0],
 [ 2,  8, 12,  9,  4],
 [ 0,  8, 12,  9,  0],
 [ 0,  0, 12,  0,  0]])

将 i，j 替换为默认 3*3 窗口中的中值

>>> signal.medfilt2d(x)
array([[ 0,  1,  2,  3,  0],
 [ 1,  6,  7,  8,  4],
 [ 6, 11, 12, 13,  9],
 [11, 16, 17, 18, 14],
 [ 0, 16, 17, 18,  0]])

将 i，j 替换为默认 5*3 窗口中的中值

>>> signal.medfilt2d(x, kernel_size=[5,3])
array([[ 0,  1,  2,  3,  0],
 [ 0,  6,  7,  8,  3],
 [ 5, 11, 12, 13,  8],
 [ 5, 11, 12, 13,  8],
 [ 0, 11, 12, 13,  0]])

将 i，j 替换为默认 3*5 窗口中的中值

>>> signal.medfilt2d(x, kernel_size=[3,5])
array([[ 0,  0,  2,  1,  0],
 [ 1,  5,  7,  6,  3],
 [ 6, 10, 12, 11,  8],
 [11, 15, 17, 16, 13],
 [ 0, 15, 17, 16,  0]])

如示例中所示，#内核数量必须是奇数，不能超过原始数组维度

scipy.signal.wiener

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.wiener.html#scipy.signal.wiener

scipy.signal.wiener(im, mysize=None, noise=None)

对 N 维数组执行 Wiener 滤波。

对 N 维数组im应用 Wiener 滤波器。

参数：

imndarray

一个 N 维数组。

mysizeint 或 array_like，可选

一个标量或者一个长度为 N 的列表，其中的元素指定 Wiener 滤波器在每个维度上的窗口大小。mysize 的元素应为奇数。如果 mysize 是标量，则在每个维度上使用此标量作为大小。

noisefloat，可选

用于计算噪声功率。如果为 None，则噪声被估计为输入的局部方差的平均值。

返回：

outndarray

Wiener 滤波后的结果与im具有相同的形状。

注意

此实现类似于 Matlab/Octave 中的 wiener2。更多细节参见[1]

参考文献

[1]

Lim, Jae S., 《二维信号与图像处理》，Englewood Cliffs, NJ, Prentice Hall, 1990, p. 548.

示例

>>> from scipy.datasets import face
>>> from scipy.signal import wiener
>>> import matplotlib.pyplot as plt
>>> import numpy as np
>>> rng = np.random.default_rng()

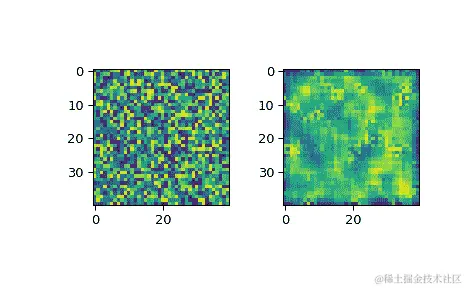

>>> img = rng.random((40, 40))    #Create a random image
>>> filtered_img = wiener(img, (5, 5))  #Filter the image
>>> f, (plot1, plot2) = plt.subplots(1, 2)
>>> plot1.imshow(img)
>>> plot2.imshow(filtered_img)
>>> plt.show()

scipy.signal.symiirorder1

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.symiirorder1.html#scipy.signal.symiirorder1

scipy.signal.symiirorder1(input, c0, z1, precision=-1.0)

使用一系列一阶段级联实现具有镜像对称边界条件的平滑 IIR 滤波器。第二个阶段使用了反转序列。这实现了以下传递函数和镜像对称边界条件的系统：

 c0
H(z) = ---------------------
        (1-z1/z) (1 - z1 z)

结果信号将具有镜像对称的边界条件。

参数：

inputndarray

输入信号。

c0, z1scalar

传递函数中的参数。

precision

根据镜像对称输入计算递归滤波器初始条件的精度。

返回：

outputndarray

过滤后的信号。

scipy.signal.symiirorder2

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.symiirorder2.html#scipy.signal.symiirorder2

scipy.signal.symiirorder2(input, r, omega, precision=-1.0)

使用二阶段级联实现具有镜像对称边界条件的平滑 IIR 滤波器。第二阶段使用了反转的序列。这实现了以下传递函数：

 cs²
H(z) = ---------------------------------------
       (1 - a2/z - a3/z²) (1 - a2 z - a3 z² )

其中：

a2 = (2 r cos omega)
a3 = - r²
cs = 1 - 2 r cos omega + r²

参数：

输入ndarray

输入信号。

r, omegafloat

传递函数中的参数。

精度float

指定根据镜像对称输入计算递归滤波器初始条件的精度。

返回：

输出ndarray

过滤后的信号。

scipy.signal.lfilter

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.lfilter.html#scipy.signal.lfilter

scipy.signal.lfilter(b, a, x, axis=-1, zi=None)

沿着一维数据使用 IIR 或 FIR 滤波器滤波。

使用数字滤波器滤波数据序列 x。这适用于许多基本数据类型（包括对象类型）。滤波器是标准差分方程的直接 II 转置实现（见注意事项）。

函数 sosfilt（使用 output='sos' 进行滤波器设计）应优先于 lfilter 用于大多数滤波任务，因为二阶段节拍具有较少的数值问题。

参数：

b 数组样

1-D 序列中的分子系数向量。

a 数组样

1-D 序列中的分母系数向量。如果 a[0] 不为 1，则 a 和 b 都将被 a[0] 标准化。

x 数组样

N 维输入数组。

axis 整型，可选

应用线性滤波器的输入数据数组的轴。该滤波器应用于此轴上的每个子数组。默认为 -1。

zi 数组样，可选

滤波器延迟的初始条件。它是长度为 max(len(a), len(b)) - 1 的向量（或者对于 N 维输入是向量数组）。如果 zi 为 None 或未给出，则假定初始休息。详见 lfiltic 获取更多信息。

返回：

y 数组

数字滤波器的输出。

zf 数组，可选

如果 zi 为 None，则不返回，否则 zf 包含最终滤波器延迟值。

另见

lfiltic

构建 lfilter 的初始条件。

lfilter_zi

计算 lfilter 的初始状态（阶跃响应的稳态）。

filtfilt

前向后向滤波器，以获得零相位滤波器。

savgol_filter

Savitzky-Golay 滤波器。

sosfilt

使用级联二阶段节拍滤波数据。

sosfiltfilt

使用二阶段节拍进行前向后向滤波器。

注意事项

该滤波函数实现为直接 II 转置结构。这意味着滤波器实现：

a[0]*y[n] = b[0]*x[n] + b[1]*x[n-1] + ... + b[M]*x[n-M]
                      - a[1]*y[n-1] - ... - a[N]*y[n-N]

其中M是分子的次数，N是分母的次数，n是样本数。它使用以下差分方程实现（假设 M = N）：

a[0]*y[n] = b[0] * x[n]               + d[0][n-1]
  d[0][n] = b[1] * x[n] - a[1] * y[n] + d[1][n-1]
  d[1][n] = b[2] * x[n] - a[2] * y[n] + d[2][n-1]
...
d[N-2][n] = b[N-1]*x[n] - a[N-1]*y[n] + d[N-1][n-1]
d[N-1][n] = b[N] * x[n] - a[N] * y[n]

其中d是状态变量。

描述该滤波器在 z 变换域中的有理传递函数为：

 -1              -M
        b[0] + b[1]z  + ... + b[M] z
Y(z) = -------------------------------- X(z)
                    -1              -N
        a[0] + a[1]z  + ... + a[N] z

示例

生成一个噪声信号进行滤波：

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt
>>> rng = np.random.default_rng()
>>> t = np.linspace(-1, 1, 201)
>>> x = (np.sin(2*np.pi*0.75*t*(1-t) + 2.1) +
...      0.1*np.sin(2*np.pi*1.25*t + 1) +
...      0.18*np.cos(2*np.pi*3.85*t))
>>> xn = x + rng.standard_normal(len(t)) * 0.08

创建一个 3 阶低通巴特沃斯滤波器：

>>> b, a = signal.butter(3, 0.05)

将滤波器应用于 xn。使用 lfilter_zi 选择滤波器的初始条件：

>>> zi = signal.lfilter_zi(b, a)
>>> z, _ = signal.lfilter(b, a, xn, zi=zi*xn[0])

再次应用滤波器，使得结果与 filtfilt 中的同阶滤波器相同：

>>> z2, _ = signal.lfilter(b, a, z, zi=zi*z[0])

使用 filtfilt 来应用滤波器：

>>> y = signal.filtfilt(b, a, xn)

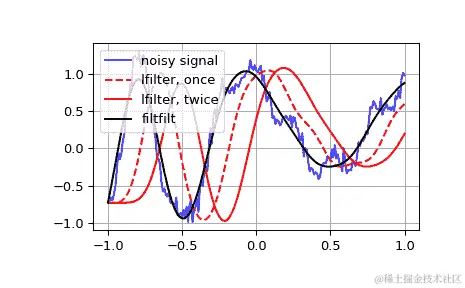

绘制原始信号和各种滤波版本：

>>> plt.figure
>>> plt.plot(t, xn, 'b', alpha=0.75)
>>> plt.plot(t, z, 'r--', t, z2, 'r', t, y, 'k')
>>> plt.legend(('noisy signal', 'lfilter, once', 'lfilter, twice',
...             'filtfilt'), loc='best')
>>> plt.grid(True)
>>> plt.show()

scipy.signal.lfiltic

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.lfiltic.html#scipy.signal.lfiltic

scipy.signal.lfiltic(b, a, y, x=None)

为 lfilter 构造输入和输出向量的初始条件。

给定线性滤波器 (b, a) 和输出 y 以及输入 x 的初始条件，返回 lfilter 使用的状态向量 zi 的初始条件，用于生成输出。

参数：

barray_like

线性滤波器项。

aarray_like

线性滤波器项。

yarray_like

初始条件。

如果 N = len(a) - 1，则 y = {y[-1], y[-2], ..., y[-N]}。

如果 y 太短，会用零填充。

xarray_like，可选

初始条件。

如果 M = len(b) - 1，则 x = {x[-1], x[-2], ..., x[-M]}。

如果没有给出 x，则假设其初始条件为零。

如果 x 太短，会用零填充。

返回：

zindarray

状态向量 zi = {z_0[-1], z_1[-1], ..., z_K-1[-1]}，其中 K = max(M, N)。

另请参见

lfilter，lfilter_zi

scipy.signal.lfilter_zi

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.lfilter_zi.html#scipy.signal.lfilter_zi

scipy.signal.lfilter_zi(b, a)

构造 lfilter 的阶跃响应稳态的初始条件。

为 lfilter 函数计算一个初始状态 zi，对应于阶跃响应的稳态。

此函数的典型用途是设置初始状态，使得滤波器的输出从与待滤波信号的第一个元素相同的值开始。

参数：

b, a array_like (1-D)

IIR 滤波器系数。详见 lfilter。

返回值：

zi 1-D ndarray

滤波器的初始状态。

参见

lfilter，lfiltic，filtfilt

注意事项

具有阶数 m 的线性滤波器具有状态空间表示 (A, B, C, D)，滤波器的输出 y 可以表示为：

z(n+1) = A*z(n) + B*x(n)
y(n)   = C*z(n) + D*x(n)

其中 z(n) 是长度为 m 的向量，A 的形状为 (m, m)，B 的形状为 (m, 1)，C 的形状为 (1, m)，D 的形状为 (1, 1)（假设 x(n) 是标量）。lfilter_zi 解决：

zi = A*zi + B

换句话说，它找到了哪个初始条件，使得对全 1 输入的响应是一个常数。

给定滤波器系数 a 和 b，用于线性滤波器的转置直接形式 II 实现的状态空间矩阵，即 scipy.signal.lfilter 使用的实现方式如下：

A = scipy.linalg.companion(a).T
B = b[1:] - a[1:]*b[0]

假设 a[0] 为 1.0；如果 a[0] 不是 1，a 和 b 首先将被除以 a[0]。

示例

下面的代码创建一个低通 Butterworth 滤波器。然后将该滤波器应用于一个所有值均为 1.0 的数组；输出也全部为 1.0，符合低通滤波器的预期行为。如果未提供 lfilter 的 zi 参数，输出将显示瞬态信号。

>>> from numpy import array, ones
>>> from scipy.signal import lfilter, lfilter_zi, butter
>>> b, a = butter(5, 0.25)
>>> zi = lfilter_zi(b, a)
>>> y, zo = lfilter(b, a, ones(10), zi=zi)
>>> y
array([1.,  1.,  1.,  1.,  1.,  1.,  1.,  1.,  1.,  1.])

另一个示例：

>>> x = array([0.5, 0.5, 0.5, 0.0, 0.0, 0.0, 0.0])
>>> y, zf = lfilter(b, a, x, zi=zi*x[0])
>>> y
array([ 0.5       ,  0.5       ,  0.5       ,  0.49836039,  0.48610528,
 0.44399389,  0.35505241])

注意，lfilter 的 zi 参数是通过 lfilter_zi 计算并缩放为 x[0]。然后输出 y 在输入从 0.5 下降到 0.0 之前没有瞬态信号。

scipy.signal.filtfilt

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.filtfilt.html#scipy.signal.filtfilt

scipy.signal.filtfilt(b, a, x, axis=-1, padtype='odd', padlen=None, method='pad', irlen=None)

对信号应用线性数字滤波器，向前和向后。

此函数对信号应用线性数字滤波器两次，一次向前，一次向后。组合的滤波器具有零相位和原始滤波器两倍的滤波器阶数。

此函数提供处理信号边缘的选项。

函数 sosfiltfilt（和使用 output='sos' 进行滤波器设计）应优先于 filtfilt 用于大多数滤波任务，因为二阶段节省去了更多的数值问题。

参数:

b(N,) array_like

过滤器的分子系数向量。

a(N,) array_like

过滤器的分母系数向量。如果 a[0] 不为 1，则 a 和 b 都将被 a[0] 归一化。

xarray_like

需要过滤的数据数组。

axisint, 可选

要应用滤波器的 x 的轴。默认为 -1。

padtypestr 或 None, 可选

必须是 'odd', 'even', 'constant' 或 None。这决定了要应用滤波器的填充信号的扩展类型。如果 padtype 是 None，则不使用填充。默认值为 'odd'。

padlenint 或 None, 可选

在 x 的两端的 axis 扩展元素的数量。此值必须小于 x.shape[axis] - 1。 padlen=0 表示不填充。默认值为 3 * max(len(a), len(b))。

methodstr, 可选

决定信号边缘处理方法的方法，可以是 “pad” 或 “gust”。当 method 是 “pad” 时，信号被填充；填充的类型由 padtype 和 padlen 决定，irlen 被忽略。当 method 是 “gust” 时，使用 Gustafsson 方法，padtype 和 padlen 被忽略。

irlenint 或 None, 可选

当 method 是 “gust” 时，irlen 指定滤波器的脉冲响应长度。如果 irlen 是 None，则不会忽略脉冲响应的任何部分。对于长信号，指定 irlen 可显著改善滤波器的性能。

返回:

yndarray

输出的滤波后的形状与 x 相同。

另请参阅

sosfiltfilt, lfilter_zi, lfilter, lfiltic, savgol_filter, sosfilt

注意

当 method 为 “pad” 时，函数在给定的轴上以三种方式之一填充数据：奇数、偶数或常数。奇数和偶数扩展在数据端点处具有相应的对称性。常数扩展使用端点处的值延伸数据。在前向和后向传递中，滤波器的初始条件通过使用 lfilter_zi 找到，并通过扩展数据的端点进行缩放。

当 method 为 “gust” 时，使用 Gustafsson 方法 [1]。选择前向和后向传递的初始条件，以便前后向滤波器给出与后前向滤波器相同的结果。

在 scipy 版本 0.16.0 中添加了使用 Gustaffson 方法的选项。

参考文献

[1]

F. Gustaffson，“确定前向-后向滤波中的初始状态”，信号处理交易，Vol. 46，pp. 988-992，1996。

示例

示例将使用 scipy.signal 中的多个函数。

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt

首先，我们创建一个持续一秒钟的信号，这个信号是两个纯正弦波（频率分别为 5 Hz 和 250 Hz）的和，采样率为 2000 Hz。

>>> t = np.linspace(0, 1.0, 2001)
>>> xlow = np.sin(2 * np.pi * 5 * t)
>>> xhigh = np.sin(2 * np.pi * 250 * t)
>>> x = xlow + xhigh

现在创建一个低通巴特沃斯滤波器，截止频率为 0.125 倍的奈奎斯特频率，即 125 Hz，并用 filtfilt 应用于 x。结果应该是近似于 xlow，没有相移。

>>> b, a = signal.butter(8, 0.125)
>>> y = signal.filtfilt(b, a, x, padlen=150)
>>> np.abs(y - xlow).max()
9.1086182074789912e-06

对于这个人工示例，我们得到了一个相当干净的结果，因为奇数扩展是精确的，并且通过适度长的填充，滤波器的瞬态效应在实际数据到达时已经消失。一般来说，边缘处的瞬态效应是不可避免的。

下面的示例演示了选项 method="gust"。

首先，创建一个滤波器。

>>> b, a = signal.ellip(4, 0.01, 120, 0.125)  # Filter to be applied.

sig 是一个要进行滤波的随机输入信号。

>>> rng = np.random.default_rng()
>>> n = 60
>>> sig = rng.standard_normal(n)**3 + 3*rng.standard_normal(n).cumsum()

分别对 sig 应用 filtfilt，一次使用 Gustafsson 方法，一次使用填充，并绘制结果进行比较。

>>> fgust = signal.filtfilt(b, a, sig, method="gust")
>>> fpad = signal.filtfilt(b, a, sig, padlen=50)
>>> plt.plot(sig, 'k-', label='input')
>>> plt.plot(fgust, 'b-', linewidth=4, label='gust')
>>> plt.plot(fpad, 'c-', linewidth=1.5, label='pad')
>>> plt.legend(loc='best')
>>> plt.show()

irlen 参数可用于改善 Gustafsson 方法的性能。

估计滤波器的脉冲响应长度。

>>> z, p, k = signal.tf2zpk(b, a)
>>> eps = 1e-9
>>> r = np.max(np.abs(p))
>>> approx_impulse_len = int(np.ceil(np.log(eps) / np.log(r)))
>>> approx_impulse_len
137

对较长的信号应用滤波器，有或没有 irlen 参数。y1 和 y2 之间的差异很小。对于长信号，使用 irlen 可显著提高性能。

>>> x = rng.standard_normal(4000)
>>> y1 = signal.filtfilt(b, a, x, method='gust')
>>> y2 = signal.filtfilt(b, a, x, method='gust', irlen=approx_impulse_len)
>>> print(np.max(np.abs(y1 - y2)))
2.875334415008979e-10

scipy.signal.savgol_filter

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.savgol_filter.html#scipy.signal.savgol_filter

scipy.signal.savgol_filter(x, window_length, polyorder, deriv=0, delta=1.0, axis=-1, mode='interp', cval=0.0)

对数组应用 Savitzky-Golay 滤波器。

这是一个 1-D 滤波器。如果x的维度大于 1，则axis确定应用滤波器的轴。

参数：

xarray_like

要过滤的数据。如果x不是单精度或双精度浮点数组，则在过滤之前将其转换为numpy.float64类型。

window_lengthint

滤波窗口的长度（即系数的数量）。如果mode为‘interp’，window_length必须小于或等于x的大小。

polyorderint

用于拟合样本的多项式的阶数。polyorder必须小于window_length。

derivint，可选

要计算的导数阶数。这必须是非负整数。默认值为 0，表示在不进行微分的情况下过滤数据。

deltafloat，可选

应用过滤器的样本间距。仅在 deriv > 0 时使用。默认值为 1.0。

axisint，可选

要应用过滤器的数组x的轴。默认值为-1。

modestr，可选

必须为‘mirror’、‘constant’、‘nearest’、‘wrap’或‘interp’。这决定了要用于填充信号的填充类型。当mode为‘constant’时，填充值由cval给出。有关‘mirror’、‘constant’、‘wrap’和‘nearest’的更多详细信息，请参阅注释。当选择‘interp’模式（默认情况下）时，不使用扩展。相反，对边缘的最后window_length个值拟合一个polyorder次多项式，并使用此多项式来评估最后window_length // 2个输出值。

cvalscalar，可选

如果mode为‘constant’，则在输入的边缘之外填充的值。默认值为 0.0。

返回：

yndarray，与x相同的形状

过滤后的数据。

另请参阅

savgol_coeffs

注意事项

mode选项的详细信息：

‘mirror’：

以相反顺序重复边缘处的值。不包括最接近边缘的值。

‘nearest’：

扩展包含最接近的输入值。

‘constant’：

扩展包含由cval参数给出的值。

‘wrap’：

扩展包含数组另一端的值。

例如，如果输入为[1, 2, 3, 4, 5, 6, 7, 8]，window_length为 7，则以下显示了各种mode选项的扩展数据（假设cval为 0）：

mode       |   Ext   |         Input          |   Ext
-----------+---------+------------------------+---------
'mirror'   | 4  3  2 | 1  2  3  4  5  6  7  8 | 7  6  5
'nearest'  | 1  1  1 | 1  2  3  4  5  6  7  8 | 8  8  8
'constant' | 0  0  0 | 1  2  3  4  5  6  7  8 | 0  0  0
'wrap'     | 6  7  8 | 1  2  3  4  5  6  7  8 | 1  2  3

从版本 0.14.0 开始。

示例

>>> import numpy as np
>>> from scipy.signal import savgol_filter
>>> np.set_printoptions(precision=2)  # For compact display.
>>> x = np.array([2, 2, 5, 2, 1, 0, 1, 4, 9])

使用窗口长度为 5 和二次多项式进行滤波。对所有其他参数使用默认值。

>>> savgol_filter(x, 5, 2)
array([1.66, 3.17, 3.54, 2.86, 0.66, 0.17, 1\.  , 4\.  , 9\.  ])

注意，x 中的最后五个值是抛物线的样本，因此当 mode=’interp’（默认情况）与 polyorder=2 结合使用时，最后三个值保持不变。与 mode=’nearest’ 相比，例如：

>>> savgol_filter(x, 5, 2, mode='nearest')
array([1.74, 3.03, 3.54, 2.86, 0.66, 0.17, 1\.  , 4.6 , 7.97])

scipy.signal.deconvolve

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.deconvolve.html#scipy.signal.deconvolve

scipy.signal.deconvolve(signal, divisor)

使用逆滤波器将signal中的divisor去卷积出来。

返回商和余数，使得signal = convolve(divisor, quotient) + remainder

参数：

signal(N,) 数组型

信号数据，通常是记录的信号。

divisor(N,) 数组型

除数数据，通常是应用于原始信号的冲激响应或滤波器

返回：

quotientndarray

商，通常是恢复的原始信号。

remainderndarray

余数

另请参阅

numpy.polydiv

执行多项式除法（相同操作，但也接受 poly1d 对象）

示例

去卷积已经被过滤的信号：

>>> from scipy import signal
>>> original = [0, 1, 0, 0, 1, 1, 0, 0]
>>> impulse_response = [2, 1]
>>> recorded = signal.convolve(impulse_response, original)
>>> recorded
array([0, 2, 1, 0, 2, 3, 1, 0, 0])
>>> recovered, remainder = signal.deconvolve(recorded, impulse_response)
>>> recovered
array([ 0.,  1.,  0.,  0.,  1.,  1.,  0.,  0.])

scipy.signal.sosfilt

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.sosfilt.html#scipy.signal.sosfilt

scipy.signal.sosfilt(sos, x, axis=-1, zi=None)

使用级联的二阶段进行数据滤波。

使用数字 IIR 滤波器 sos 过滤数据序列 x。

参数：

sos 数组类型

第二阶滤波器系数的数组，必须具有形状 (n_sections, 6)。每行对应一个二阶段，前三列提供分子系数，最后三列提供分母系数。

x 数组类型

输入数组的 N 维。

axis 整数，可选

应用线性滤波器的输入数据数组的轴。该滤波器应用于沿此轴的每个子数组。默认为 -1。

zi 数组类型，可选

级联滤波器延迟的初始条件。它是形状为 (n_sections, ..., 2, ...) 的（至少是二维的）向量，其中 ..., 2, ... 表示 x 的形状，但将 x.shape[axis] 替换为 2。如果 zi 为 None 或未给出，则假定初始休息（即全部为零）。请注意，这些初始条件与 lfiltic 或 lfilter_zi 给出的初始条件不同。

返回：

y 数组

数字滤波器的输出。

zf 数组，可选

如果 zi 为 None，则不返回，否则 zf 保存最终的滤波器延迟值。

另请参阅：

zpk2sos, sos2zpk, sosfilt_zi, sosfiltfilt, sosfreqz

注意事项

该滤波器函数实现为直接 II 转置结构的多个二阶滤波器的序列。它旨在减少高阶滤波器的数值精度误差。

0.16.0 版本的新功能。

示例：

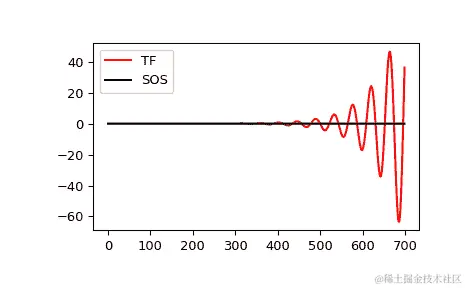

使用 lfilter 和 sosfilt 绘制一个 13 阶滤波器的脉冲响应，显示尝试在单个阶段进行 13 阶滤波器时产生的不稳定性（数值误差使一些极点超出单位圆）：

>>> import matplotlib.pyplot as plt
>>> from scipy import signal
>>> b, a = signal.ellip(13, 0.009, 80, 0.05, output='ba')
>>> sos = signal.ellip(13, 0.009, 80, 0.05, output='sos')
>>> x = signal.unit_impulse(700)
>>> y_tf = signal.lfilter(b, a, x)
>>> y_sos = signal.sosfilt(sos, x)
>>> plt.plot(y_tf, 'r', label='TF')
>>> plt.plot(y_sos, 'k', label='SOS')
>>> plt.legend(loc='best')
>>> plt.show()

scipy.signal.sosfilt_zi

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.sosfilt_zi.html#scipy.signal.sosfilt_zi

scipy.signal.sosfilt_zi(sos)

为阶跃响应稳态的sosfilt构造初始条件。

计算sosfilt函数的初始状态zi，该状态对应于阶跃响应的稳态。

该函数的典型用法是设置初始状态，使滤波器的输出与要滤波信号的第一个元素的值相同。

参数：

sos数组样式

第二阶滤波器系数数组，必须具有形状(n_sections, 6)。参见sosfilt以获取 SOS 滤波器格式规范。

返回：

zi数组

适用于与sosfilt一起使用的初始条件，形状为(n_sections, 2)。

另请参阅

sosfilt, zpk2sos

注释

自 0.16.0 版新增。

示例

对 0 时刻开始的矩形脉冲进行滤波，使用和不使用scipy.signal.sosfilt的zi参数。

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> sos = signal.butter(9, 0.125, output='sos')
>>> zi = signal.sosfilt_zi(sos)
>>> x = (np.arange(250) < 100).astype(int)
>>> f1 = signal.sosfilt(sos, x)
>>> f2, zo = signal.sosfilt(sos, x, zi=zi)

>>> plt.plot(x, 'k--', label='x')
>>> plt.plot(f1, 'b', alpha=0.5, linewidth=2, label='filtered')
>>> plt.plot(f2, 'g', alpha=0.25, linewidth=4, label='filtered with zi')
>>> plt.legend(loc='best')
>>> plt.show()

scipy.signal.sosfiltfilt

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.sosfiltfilt.html#scipy.signal.sosfiltfilt

scipy.signal.sosfiltfilt(sos, x, axis=-1, padtype='odd', padlen=None)

使用级联二阶节创建前向-后向数字滤波器。

更完整信息，请参见filtfilt方法。

参数：

sosarray_like

第二阶滤波器系数数组，必须具有形状(n_sections, 6)。每行对应一个二阶节，前三列提供分子系数，后三列提供分母系数。

xarray_like

要进行滤波的数据数组。

axisint，可选

应用滤波器的x的轴。默认为-1。

padtypestr 或 None，可选

必须为'odd'、'even'、'constant'或 None。这决定要用于填充信号的扩展类型，以便应用滤波器。如果padtype为 None，则不使用填充。默认为'odd'。

padlenint 或 None，可选

在应用滤波器之前，沿axis两端延伸x的元素数。该值必须小于x.shape[axis] - 1。padlen=0表示无填充。默认值为：

3 * (2 * len(sos) + 1 - min((sos[:, 2] == 0).sum(),
                            (sos[:, 5] == 0).sum()))

最后的额外减法试图补偿在原点处的极点和零点（例如，对于奇阶滤波器），以产生与用scipy.signal函数构建的二阶节滤波器的filtfilt相当的padlen估计。

返回：

yndarray

与x具有相同形状的滤波输出。

另请参阅

filtfilt, sosfilt, sosfilt_zi, sosfreqz

注意事项

新版本 0.18.0 中新增。

示例

>>> import numpy as np
>>> from scipy.signal import sosfiltfilt, butter
>>> import matplotlib.pyplot as plt
>>> rng = np.random.default_rng()

创建一个有趣的信号以进行滤波。

>>> n = 201
>>> t = np.linspace(0, 1, n)
>>> x = 1 + (t < 0.5) - 0.25*t**2 + 0.05*rng.standard_normal(n)

创建一个低通巴特沃斯滤波器，并用它来滤波x。

>>> sos = butter(4, 0.125, output='sos')
>>> y = sosfiltfilt(sos, x)

为了比较，使用sosfilt应用一个 8 阶滤波器。滤波器使用x的前四个值的均值进行初始化。

>>> from scipy.signal import sosfilt, sosfilt_zi
>>> sos8 = butter(8, 0.125, output='sos')
>>> zi = x[:4].mean() * sosfilt_zi(sos8)
>>> y2, zo = sosfilt(sos8, x, zi=zi)

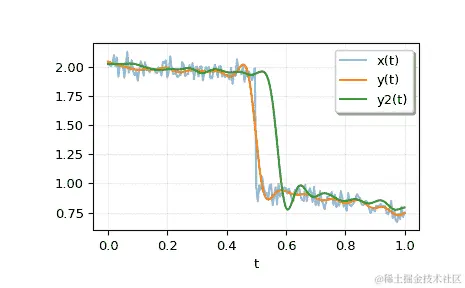

绘制结果。注意y的相位与输入匹配，而y2存在显著的相位延迟。

>>> plt.plot(t, x, alpha=0.5, label='x(t)')
>>> plt.plot(t, y, label='y(t)')
>>> plt.plot(t, y2, label='y2(t)')
>>> plt.legend(framealpha=1, shadow=True)
>>> plt.grid(alpha=0.25)
>>> plt.xlabel('t')
>>> plt.show()

scipy.signal.hilbert

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.hilbert.html#scipy.signal.hilbert

scipy.signal.hilbert(x, N=None, axis=-1)

使用希尔伯特变换计算解析信号。

默认情况下，转换沿最后一个轴执行。

参数：

xarray_like

信号数据。必须是实数。

Nint，可选

傅里叶分量的数量。默认值为x.shape[axis]

axisint，可选

变换的轴线。默认值为-1。

返回：

xandarray

x的解析信号，沿axis的每个 1-D 数组

注意事项

信号*x(t)*的解析信号x_a(t)是：

[x_a = F^{-1}(F(x) 2U) = x + i y]

其中F是傅里叶变换，U是单位阶跃函数，y是x的希尔伯特变换。[1]

换句话说，负频谱的负半部分被置零，将实值信号转换为复杂信号。希尔伯特变换信号可以通过np.imag(hilbert(x))获取，原始信号可以通过np.real(hilbert(x))获取。

参考文献

[1]

维基百科，“解析信号”。en.wikipedia.org/wiki/Analytic_signal

[2]

Leon Cohen，“时频分析”，1995. 第二章。

[3]

Alan V. Oppenheim, Ronald W. Schafer. Discrete-Time Signal Processing, Third Edition, 2009. Chapter 12. ISBN 13: 978-1292-02572-8

示例

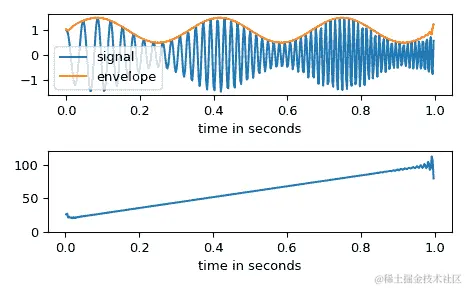

在这个例子中，我们使用希尔伯特变换来确定调幅信号的幅度包络和即时频率。

>>> import numpy as np
>>> import matplotlib.pyplot as plt
>>> from scipy.signal import hilbert, chirp

>>> duration = 1.0
>>> fs = 400.0
>>> samples = int(fs*duration)
>>> t = np.arange(samples) / fs

我们创建一个从 20 Hz 到 100 Hz 频率增加并应用幅度调制的啁啾声。

>>> signal = chirp(t, 20.0, t[-1], 100.0)
>>> signal *= (1.0 + 0.5 * np.sin(2.0*np.pi*3.0*t) )

幅度包络由解析信号的幅度给出。通过将即时相位相对于时间进行微分，即时频率可以获得。即时相位对应于解析信号的相位角。

>>> analytic_signal = hilbert(signal)
>>> amplitude_envelope = np.abs(analytic_signal)
>>> instantaneous_phase = np.unwrap(np.angle(analytic_signal))
>>> instantaneous_frequency = (np.diff(instantaneous_phase) /
...                            (2.0*np.pi) * fs)

>>> fig, (ax0, ax1) = plt.subplots(nrows=2)
>>> ax0.plot(t, signal, label='signal')
>>> ax0.plot(t, amplitude_envelope, label='envelope')
>>> ax0.set_xlabel("time in seconds")
>>> ax0.legend()
>>> ax1.plot(t[1:], instantaneous_frequency)
>>> ax1.set_xlabel("time in seconds")
>>> ax1.set_ylim(0.0, 120.0)
>>> fig.tight_layout()

scipy.signal.hilbert2

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.hilbert2.html#scipy.signal.hilbert2

scipy.signal.hilbert2(x, N=None)

计算 x 的‘2-D’ 解析信号

参数：

xarray_like

二维信号数据。

Nint 或两个 int 的元组，可选

傅里叶分量的数量。默认为 x.shape

返回：

xandarray

沿轴（0,1）取 x 的解析信号。

参考资料

[1]

维基百科，“解析信号”，en.wikipedia.org/wiki/Analytic_signal

scipy.signal.decimate

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.decimate.html#scipy.signal.decimate

scipy.signal.decimate(x, q, n=None, ftype='iir', axis=-1, zero_phase=True)

在应用抗混叠滤波器后对信号进行降采样。

默认情况下，使用阶数为 8 的 Chebyshev I 型滤波器。如果ftype为‘fir’，则使用 30 点 Hamming 窗口的 FIR 滤波器。

参数：

xarray_like

要降采样的信号，作为 N 维数组。

qint

下采样因子。当使用 IIR 下采样时，建议对高于 13 的下采样因子多次调用decimate。

nint，可选

滤波器的阶数（对于‘fir’来说是长度减 1）。对于‘iir’默认为 8，对于‘fir’是下采样因子的 20 倍。

ftypestr {‘iir’，‘fir’}或dlti实例，可选

如果是‘iir’或‘fir’，则指定低通滤波器的类型。如果是dlti对象的实例，则使用该对象在降采样之前进行滤波。

axisint，可选

要降采样的轴。

zero_phasebool，可选

当使用 IIR 滤波器时，通过使用filtfilt而不是lfilter进行滤波，并将输出向后移动滤波器的群延迟来防止相位移动。通常建议使用默认值True，因为通常不希望出现相位移动。

在 0.18.0 版本中新增。

返回：

yndarray

降采样信号。

参见

resample

使用 FFT 方法上下采样。

resample_poly

使用多相滤波和 FIR 滤波器重采样。

注意

zero_phase关键字在 0.18.0 版本中添加。允许使用dlti实例作为ftype在 0.18.0 版本中添加。

示例

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt

定义波参数。

>>> wave_duration = 3
>>> sample_rate = 100
>>> freq = 2
>>> q = 5

计算样本数。

>>> samples = wave_duration*sample_rate
>>> samples_decimated = int(samples/q)

创建余弦波。

>>> x = np.linspace(0, wave_duration, samples, endpoint=False)
>>> y = np.cos(x*np.pi*freq*2)

降采样余弦波。

>>> ydem = signal.decimate(y, q)
>>> xnew = np.linspace(0, wave_duration, samples_decimated, endpoint=False)

绘制原始波和降采样波。

>>> plt.plot(x, y, '.-', xnew, ydem, 'o-')
>>> plt.xlabel('Time, Seconds')
>>> plt.legend(['data', 'decimated'], loc='best')
>>> plt.show()

scipy.signal.detrend

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.detrend.html#scipy.signal.detrend

scipy.signal.detrend(data, axis=-1, type='linear', bp=0, overwrite_data=False)

从数据中去除沿轴的线性趋势。

参数：

data：数组样式

输入数据。

axis：整数，可选

数据去趋势的轴。默认为最后一个轴（-1）。

type：{‘linear’, ‘constant’}，可选

去趋势的类型。如果type == 'linear'（默认），则从data中减去线性最小二乘拟合的结果。如果type == 'constant'，则仅减去data的平均值。

bp：整数数组，可选

断点序列。如果指定，则在data中每个部分之间执行单独的线性拟合。断点被指定为data的索引。当type == 'linear'时，此参数才会生效。

overwrite_data：布尔值，可选

如果为 True，则执行就地去趋势并避免复制。默认为 False。

返回：

ret：ndarray

去趋势后的输入数据。

示例

>>> import numpy as np
>>> from scipy import signal
>>> rng = np.random.default_rng()
>>> npoints = 1000
>>> noise = rng.standard_normal(npoints)
>>> x = 3 + 2*np.linspace(0, 1, npoints) + noise
>>> (signal.detrend(x) - noise).max()
0.06  # random

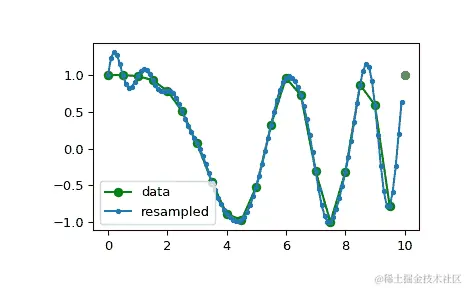

scipy.signal.resample

原文链接：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.resample.html#scipy.signal.resample

scipy.signal.resample(x, num, t=None, axis=0, window=None, domain='time')

使用傅立叶方法沿给定轴将 x 重采样为 num 个样本。

重采样信号从与 x 相同的值开始，但采样间隔为 len(x) / num * (spacing of x)。由于使用了傅立叶方法，信号被假定为周期性的。

参数：

x 数组

要重采样的数据。

num 整数

重采样信号中的样本数。

t 数组，可选

如果给定 t，则假定它是与 x 中信号数据相关联的等间隔采样位置。

axis 整数，可选

被重采样的 x 的轴。默认为 0。

window 数组、可调用对象、字符串、浮点数或元组，可选

指定应用于信号的傅立叶域中的窗口。详情见下文。

domain 字符串，可选

指示输入 x 的域的字符串：time 将输入 x 视为时域（默认），freq 将输入 x 视为频域。

返回：

resampled_x 或 (resampled_x, resampled_t)

要么是重采样后的数组，要么（如果给定了 t）是一个包含重采样后的数组和相应重采样位置的元组。

另请参见

decimate

在应用 FIR 或 IIR 滤波器后对信号进行下采样。

resample_poly

使用多相滤波和 FIR 滤波器进行重采样。

注释

参数 window 控制傅立叶域窗口，在零填充前锐化傅立叶频谱，以减轻对未意图作为带限信号解释的采样信号的响应。

如果 window 是一个函数，则调用它并传入一个指示频率区间的输入向量（即 fftfreq(x.shape[axis])）。

如果 window 是与 x.shape[axis] 长度相同的数组，则假定它是要直接在傅立叶域中应用的窗口（带有直流分量和低频率优先）。

对于任何其他类型的 window，将调用函数 scipy.signal.get_window 来生成窗口。

返回向量的第一个样本与输入向量的第一个样本相同。样本之间的间距从 dx 变为 dx * len(x) / num。

如果 t 不为 None，则仅用于计算重采样位置 resampled_t。

如前所述，resample 使用 FFT 变换，如果输入或输出样本数较大且为质数，则速度可能会非常慢；参见 scipy.fft.fft。

示例

注意，重采样数据的末尾上升以满足下一个周期的第一个样本：

>>> import numpy as np
>>> from scipy import signal

>>> x = np.linspace(0, 10, 20, endpoint=False)
>>> y = np.cos(-x**2/6.0)
>>> f = signal.resample(y, 100)
>>> xnew = np.linspace(0, 10, 100, endpoint=False)

>>> import matplotlib.pyplot as plt
>>> plt.plot(x, y, 'go-', xnew, f, '.-', 10, y[0], 'ro')
>>> plt.legend(['data', 'resampled'], loc='best')
>>> plt.show()

scipy.signal.resample_poly

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.resample_poly.html#scipy.signal.resample_poly

scipy.signal.resample_poly(x, up, down, axis=0, window=('kaiser', 5.0), padtype='constant', cval=None)

使用多相滤波器沿给定轴对x进行重新采样。

信号x通过因子up上采样，然后应用零相位低通 FIR 滤波器，并通过因子down进行下采样。结果的采样率为原始采样率的up / down倍。在滤波步骤期间，默认情况下假设信号边界外的值为零。

参数：

x类数组

要重新采样的数据。

up整数

上采样因子。

down整数

下采样因子。

axis整数，可选

被重新采样的x的轴。默认为 0。

window字符串、元组或类数组，可选

用于设计低通滤波器的期望窗口，或用于使用的 FIR 滤波器系数。详细信息见下文。

padtype字符串，可选

constant, line, mean, median, maximum, minimum 或其他由 scipy.signal.upfirdn 支持的信号扩展模式。更改对边界外值的假设。如果是 constant，假设为 cval（默认为零）。如果是 line，则假设为由第一个和最后一个点定义的线性趋势。mean、median、maximum 和 minimum 的工作方式与 np.pad 中相同，并假设沿轴的数组边界外的值分别为数组的平均值、中位数、最大值或最小值。

新版本 1.4.0 中新增。

cval浮点数，可选

如果padtype='constant'，则使用的值。默认为零。

新版本 1.4.0 中新增。

返回：

resampled_x数组

重新采样后的数组。

另请参阅

decimate

在应用 FIR 或 IIR 滤波器后对信号进行下采样。

resample

使用 FFT 方法上或下采样。

注意

当样本数较大且为质数时，或者当样本数较大且up和down具有较大的最大公约数时，这种多相方法可能比 Fourier 方法更快。所使用的 FIR 滤波器的长度将取决于max(up, down) // gcd(up, down)，并且多相滤波过程中的操作次数将取决于滤波器长度和down（详见scipy.signal.upfirdn）。

参数window指定了 FIR 低通滤波器的设计。

如果window是一个类似数组，则假定它是 FIR 滤波器系数。请注意，FIR 滤波器应用在上采样步骤之后，因此它应设计用于在原始信号的采样频率上比原始频率高*up//gcd(up, down)*倍。此函数的输出将与此数组相对于中心，因此如果希望得到零相位滤波器（通常情况），最好传递具有奇数样本数的对称滤波器。

对于任何其他类型的窗口，函数scipy.signal.get_window和scipy.signal.firwin被调用以生成适当的滤波器系数。

返回向量的第一个样本与输入向量的第一个样本相同。样本之间的间距从dx变为dx * down / float(up)。

示例

默认情况下，用于 FFT 方法的重采样数据末端上升以满足下一个周期的第一个样本，并且对于多相方法，接近零：

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> x = np.linspace(0, 10, 20, endpoint=False)
>>> y = np.cos(-x**2/6.0)
>>> f_fft = signal.resample(y, 100)
>>> f_poly = signal.resample_poly(y, 100, 20)
>>> xnew = np.linspace(0, 10, 100, endpoint=False)

>>> plt.plot(xnew, f_fft, 'b.-', xnew, f_poly, 'r.-')
>>> plt.plot(x, y, 'ko-')
>>> plt.plot(10, y[0], 'bo', 10, 0., 'ro')  # boundaries
>>> plt.legend(['resample', 'resamp_poly', 'data'], loc='best')
>>> plt.show()

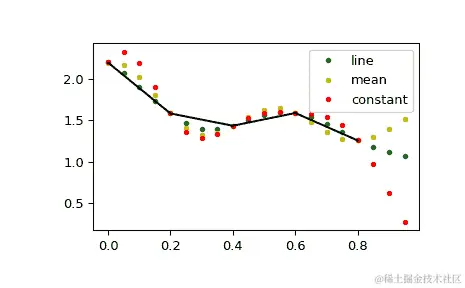

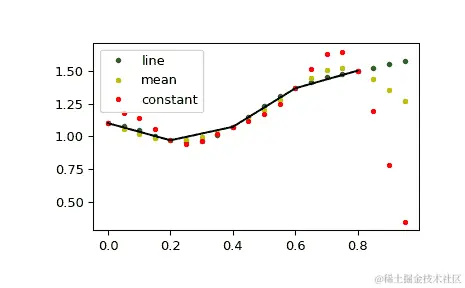

默认行为可以通过使用padtype选项进行更改：

>>> N = 5
>>> x = np.linspace(0, 1, N, endpoint=False)
>>> y = 2 + x**2 - 1.7*np.sin(x) + .2*np.cos(11*x)
>>> y2 = 1 + x**3 + 0.1*np.sin(x) + .1*np.cos(11*x)
>>> Y = np.stack([y, y2], axis=-1)
>>> up = 4
>>> xr = np.linspace(0, 1, N*up, endpoint=False)

>>> y2 = signal.resample_poly(Y, up, 1, padtype='constant')
>>> y3 = signal.resample_poly(Y, up, 1, padtype='mean')
>>> y4 = signal.resample_poly(Y, up, 1, padtype='line')

>>> for i in [0,1]:
...     plt.figure()
...     plt.plot(xr, y4[:,i], 'g.', label='line')
...     plt.plot(xr, y3[:,i], 'y.', label='mean')
...     plt.plot(xr, y2[:,i], 'r.', label='constant')
...     plt.plot(x, Y[:,i], 'k-')
...     plt.legend()
>>> plt.show()

scipy.signal.upfirdn

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.upfirdn.html#scipy.signal.upfirdn

scipy.signal.upfirdn(h, x, up=1, down=1, axis=-1, mode='constant', cval=0)

上采样、FIR 滤波和下采样。

参数：

harray_like

1-D FIR（有限冲激响应）滤波器系数。

xarray_like

输入信号数组。

upint，可选

采样率上采样。默认为 1。

downint，可选

降采样率。默认为 1。

axisint，可选

应用线性滤波器的输入数据数组的轴。该滤波器应用于沿此轴的每个子数组。默认为 -1。

modestr，可选

要使用的信号扩展模式。集合 {"constant", "symmetric", "reflect", "edge", "wrap"} 对应于 numpy.pad 提供的模式。"smooth" 根据数组末端的最后两个点的斜率进行平滑扩展。"antireflect" 和 "antisymmetric" 是 "reflect" 和 "symmetric" 的反对称版本。模式 “line” 基于沿 axis 定义的线性趋势扩展信号。

新版本 1.4.0 中新增。

cvalfloat，可选

当 mode == "constant" 时使用的常数值。

新版本 1.4.0 中新增。

返回：

yndarray

输出信号数组。除了 axis 外，维度将与 x 相同，axis 的大小将根据 h、up 和 down 参数变化。

注释

该算法是基于 Vaidyanathan 文本第 129 页所示的块图的实现 [1]（图 4.3-8d）。

通过零插入对 P 的因子上采样、长度为 N 的 FIR 滤波和 Q 的因子下采样的直接方法为每个输出样本的复杂度为 O(N*Q)。此处使用的多相实现的复杂度为 O(N/P)。

新版本 0.18 中新增。

参考文献

[1]

P. P. Vaidyanathan，《Multirate Systems and Filter Banks》，Prentice Hall，1993 年。

示例

简单操作：

>>> import numpy as np
>>> from scipy.signal import upfirdn
>>> upfirdn([1, 1, 1], [1, 1, 1])   # FIR filter
array([ 1.,  2.,  3.,  2.,  1.])
>>> upfirdn([1], [1, 2, 3], 3)  # upsampling with zeros insertion
array([ 1.,  0.,  0.,  2.,  0.,  0.,  3.])
>>> upfirdn([1, 1, 1], [1, 2, 3], 3)  # upsampling with sample-and-hold
array([ 1.,  1.,  1.,  2.,  2.,  2.,  3.,  3.,  3.])
>>> upfirdn([.5, 1, .5], [1, 1, 1], 2)  # linear interpolation
array([ 0.5,  1\. ,  1\. ,  1\. ,  1\. ,  1\. ,  0.5])
>>> upfirdn([1], np.arange(10), 1, 3)  # decimation by 3
array([ 0.,  3.,  6.,  9.])
>>> upfirdn([.5, 1, .5], np.arange(10), 2, 3)  # linear interp, rate 2/3
array([ 0\. ,  1\. ,  2.5,  4\. ,  5.5,  7\. ,  8.5])

对多个信号应用单个滤波器：

>>> x = np.reshape(np.arange(8), (4, 2))
>>> x
array([[0, 1],
 [2, 3],
 [4, 5],
 [6, 7]])

应用于 x 的最后一个维度：

>>> h = [1, 1]
>>> upfirdn(h, x, 2)
array([[ 0.,  0.,  1.,  1.],
 [ 2.,  2.,  3.,  3.],
 [ 4.,  4.,  5.,  5.],
 [ 6.,  6.,  7.,  7.]])

应用于 x 的第 0 维度：

>>> upfirdn(h, x, 2, axis=0)
array([[ 0.,  1.],
 [ 0.,  1.],
 [ 2.,  3.],
 [ 2.,  3.],
 [ 4.,  5.],
 [ 4.,  5.],
 [ 6.,  7.],
 [ 6.,  7.]])

scipy.signal.bilinear

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.bilinear.html#scipy.signal.bilinear

scipy.signal.bilinear(b, a, fs=1.0)

使用双线性变换从模拟滤波器返回数字 IIR 滤波器。

将一组极点和零点从模拟 s 平面转换到数字 z 平面，使用 Tustin 方法，其中替换s为2*fs*(z-1) / (z+1)，保持频率响应的形状。

参数：

• barray_like

模拟滤波器传递函数的分子。

• aarray_like

模拟滤波器传递函数的分母。

• fsfloat

采样率，作为普通频率（例如赫兹）。此函数中不进行预弯曲。

返回：

• bndarray

转换后的数字滤波器传递函数的分子。

• andarray

转换后的数字滤波器传递函数的分母。

参见

lp2lp, lp2hp, lp2bp, lp2bs

bilinear_zpk

示例

>>> from scipy import signal
>>> import matplotlib.pyplot as plt
>>> import numpy as np

>>> fs = 100
>>> bf = 2 * np.pi * np.array([7, 13])
>>> filts = signal.lti(*signal.butter(4, bf, btype='bandpass',
...                                   analog=True))
>>> filtz = signal.lti(*signal.bilinear(filts.num, filts.den, fs))
>>> wz, hz = signal.freqz(filtz.num, filtz.den)
>>> ws, hs = signal.freqs(filts.num, filts.den, worN=fs*wz)

>>> plt.semilogx(wz*fs/(2*np.pi), 20*np.log10(np.abs(hz).clip(1e-15)),
...              label=r'$|H_z(e^{j \omega})|$')
>>> plt.semilogx(wz*fs/(2*np.pi), 20*np.log10(np.abs(hs).clip(1e-15)),
...              label=r'$|H(j \omega)|$')
>>> plt.legend()
>>> plt.xlabel('Frequency [Hz]')
>>> plt.ylabel('Magnitude [dB]')
>>> plt.grid(True)

scipy.signal.bilinear_zpk

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.bilinear_zpk.html#scipy.signal.bilinear_zpk

scipy.signal.bilinear_zpk(z, p, k, fs)

使用双线性变换从模拟滤波器转换为数字 IIR 滤波器。

将一组模拟 s 平面的极点和零点转换为数字 z 平面，使用 Tustin 方法，用2*fs*(z-1) / (z+1)替换s，保持频率响应的形状。

Parameters:

zarray_like

模拟滤波器传递函数的零点。

parray_like

模拟滤波器传递函数的极点。

kfloat

System gain of the analog filter transfer function.

fsfloat

采样率，作为普通频率（例如赫兹）。此函数中不进行预变形。

返回：

zndarray

Zeros of the transformed digital filter transfer function.

pndarray

Poles of the transformed digital filter transfer function.

kfloat

转换后数字滤波器的系统增益。

See also

lp2lp_zpk, lp2hp_zpk, lp2bp_zpk, lp2bs_zpk

bilinear

Notes

New in version 1.1.0.

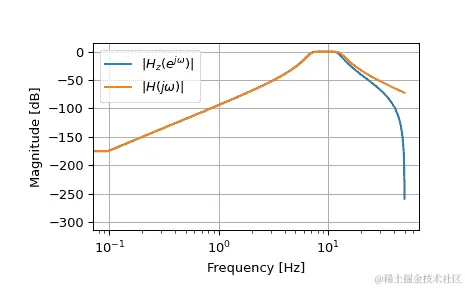

Examples

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt

>>> fs = 100
>>> bf = 2 * np.pi * np.array([7, 13])
>>> filts = signal.lti(*signal.butter(4, bf, btype='bandpass', analog=True,
...                                   output='zpk'))
>>> filtz = signal.lti(*signal.bilinear_zpk(filts.zeros, filts.poles,
...                                         filts.gain, fs))
>>> wz, hz = signal.freqz_zpk(filtz.zeros, filtz.poles, filtz.gain)
>>> ws, hs = signal.freqs_zpk(filts.zeros, filts.poles, filts.gain,
...                           worN=fs*wz)
>>> plt.semilogx(wz*fs/(2*np.pi), 20*np.log10(np.abs(hz).clip(1e-15)),
...              label=r'$|H_z(e^{j \omega})|$')
>>> plt.semilogx(wz*fs/(2*np.pi), 20*np.log10(np.abs(hs).clip(1e-15)),
...              label=r'$|H(j \omega)|$')
>>> plt.legend()
>>> plt.xlabel('Frequency [Hz]')
>>> plt.ylabel('Magnitude [dB]')
>>> plt.grid(True)

scipy.signal.findfreqs

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.findfreqs.html#scipy.signal.findfreqs

scipy.signal.findfreqs(num, den, N, kind='ba')

找到用于计算模拟滤波器响应的频率数组。

参数:

num, denarray_like, 1-D

滤波器或 LTI 系统传递函数的分子和分母的多项式系数，系数按从高到低的顺序排列。或者传递函数分子和分母的根（即零点和极点）。

Nint

要计算的数组长度。

kindstr {‘ba’, ‘zp’}, 可选

指定分子和分母是否由它们的多项式系数（‘ba’）或它们的根（‘zp’）指定。

返回:

w(N,) ndarray

一个频率的一维数组，对数间隔。

示例

找到跨越滤波器传递函数“有趣部分”的九个频率集合。

H(s) = s / (s² + 8s + 25)

>>> from scipy import signal
>>> signal.findfreqs([1, 0], [1, 8, 25], N=9)
array([  1.00000000e-02,   3.16227766e-02,   1.00000000e-01,
 3.16227766e-01,   1.00000000e+00,   3.16227766e+00,
 1.00000000e+01,   3.16227766e+01,   1.00000000e+02])

scipy.signal.firls

原文：docs.scipy.org/doc/scipy-1.12.0/reference/generated/scipy.signal.firls.html#scipy.signal.firls

scipy.signal.firls(numtaps, bands, desired, *, weight=None, nyq=<object object>, fs=None)

使用最小二乘误差最小化的 FIR 滤波器设计。

计算线性相位有限脉冲响应（FIR）滤波器的滤波器系数，其在最小二乘意义上对bands和desired中描述的期望频率响应的最佳逼近（即，在指定的带内加权均方误差的积分最小化）。

参数：

numtaps整数

FIR 滤波器的阶数。numtaps必须为奇数。

bands类数组

一个单调非递减的序列，其中包含 Hz 中的带边。所有元素必须非负且小于或等于nyq给定的奈奎斯特频率。带被指定为频率对，因此，如果使用 1D 数组，则其长度必须为偶数，例如np.array([0, 1, 2, 3, 4, 5])。或者，带可以作为大小为 nx2 的 2D 数组指定，其中 n 是带的数量，例如np.array([[0, 1], [2, 3], [4, 5]])。

desired类数组

与bands大小相同的序列，其中包含每个带的起始点和终点处的期望增益。

weight类数组，可选

在解最小二乘问题时，给每个带区域分配的相对权重。weight的大小必须是bands的一半。

nyq浮点数，可选，已弃用

这是奈奎斯特频率。bands中的每个频率必须介于 0 和nyq（包括）之间。默认为 1。

自 1.0.0 版起已弃用：firls关键字参数nyq已弃用，推荐使用fs，并将在 SciPy 1.14.0 中移除。

fs浮点数，可选

信号的采样频率。bands中的每个频率必须介于 0 和fs/2（包括）之间。默认为 2。

返回：

coeffsndarray

最优（在最小二乘意义上）FIR 滤波器的系数。

另请参见

firwin

firwin2

minimum_phase

remez

注释

此实现遵循[1]中给出的算法。如该文指出，最小二乘设计具有多个优点：

1. 最小二乘意义上的最优。
3. 简单的非迭代方法。
5. 通过解线性方程组获得一般解决方案。
7. 允许使用频率依赖的加权函数。

此函数构造一个 Type I 线性相位 FIR 滤波器，包含满足以下条件的奇数个coeffs，对于(n < numtaps)：

[coeffs(n) = coeffs(numtaps - 1 - n)]

系数的奇数和滤波器的对称性避免了在奈奎斯特频率和 0 频率处可能发生的边界条件（例如，对于 II 型、III 型或 IV 型变体）。

从版本 0.18 开始的新功能。

参考文献

[1]

Ivan Selesnick，最小二乘线性相位 FIR 滤波器设计。OpenStax CNX。2005 年 8 月 9 日。cnx.org/contents/eb1ecb35-03a9-4610-ba87-41cd771c95f2@7

示例

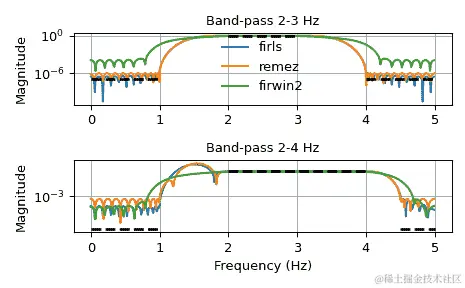

我们希望构建一个带通滤波器。请注意，在我们的阻带和通带之间的频率范围中的行为是未指定的，因此可能会根据我们滤波器的参数而超调：

>>> import numpy as np
>>> from scipy import signal
>>> import matplotlib.pyplot as plt
>>> fig, axs = plt.subplots(2)
>>> fs = 10.0  # Hz
>>> desired = (0, 0, 1, 1, 0, 0)
>>> for bi, bands in enumerate(((0, 1, 2, 3, 4, 5), (0, 1, 2, 4, 4.5, 5))):
...     fir_firls = signal.firls(73, bands, desired, fs=fs)
...     fir_remez = signal.remez(73, bands, desired[::2], fs=fs)
...     fir_firwin2 = signal.firwin2(73, bands, desired, fs=fs)
...     hs = list()
...     ax = axs[bi]
...     for fir in (fir_firls, fir_remez, fir_firwin2):
...         freq, response = signal.freqz(fir)
...         hs.append(ax.semilogy(0.5*fs*freq/np.pi, np.abs(response))[0])
...     for band, gains in zip(zip(bands[::2], bands[1::2]),
...                            zip(desired[::2], desired[1::2])):
...         ax.semilogy(band, np.maximum(gains, 1e-7), 'k--', linewidth=2)
...     if bi == 0:
...         ax.legend(hs, ('firls', 'remez', 'firwin2'),
...                   loc='lower center', frameon=False)
...     else:
...         ax.set_xlabel('Frequency (Hz)')
...     ax.grid(True)
...     ax.set(title='Band-pass %d-%d Hz' % bands[2:4], ylabel='Magnitude')
...
>>> fig.tight_layout()
>>> plt.show()
