微分几何

原文：docs.sympy.org/latest/modules/diffgeom.html

介绍

基类参考

class sympy.diffgeom.Manifold(name, dim, **kwargs)

数学流形。

参数：

name : str

流形的名称。

dim : int

流形的维数。

解释

流形是一个在每个点附近局部类似于欧几里得空间的拓扑空间 [1]。尽管如此，这个类并没有提供研究其所代表的流形的拓扑特性的任何手段。

示例

>>> from sympy.diffgeom import Manifold
>>> m = Manifold('M', 2)
>>> m
M
>>> m.dim
2

参考资料

[R175]

en.wikipedia.org/wiki/Manifold

class sympy.diffgeom.Patch(name, manifold, **kwargs)

流形上的一个补丁。

参数：

name : str

补丁的名称。

manifold : 流形

定义坐标系的流形。

解释

坐标补丁，或简称补丁，是流形上一个简单连通的开集，围绕点展开 [1]。在流形上可以有许多不总是包含整个流形的补丁。在这些补丁上可以定义坐标图，允许用实数元组（坐标）参数化补丁上的任意点。

此类不提供研究其所代表的补丁的拓扑特性的任何手段。

示例

>>> from sympy.diffgeom import Manifold, Patch
>>> m = Manifold('M', 2)
>>> p = Patch('P', m)
>>> p
P
>>> p.dim
2

参考资料

[R176]

G. Sussman, J. Wisdom, W. Farr，《函数微分几何》（2013）

class sympy.diffgeom.CoordSystem(name, patch, symbols=None, relations={}, **kwargs)

定义在补丁上的坐标系。

参数：

name : str

坐标系的名称。

patch : 补丁

定义坐标系的补丁。

symbols : 符号列表，可选

定义坐标符号的名称和假设。

relations : 字典，可选

Key 是两个字符串元组，分别是坐标转换前和转换后的系统名称。Value 是转换前的符号元组和转换后表达式的符号元组。

解释

坐标系是一个系统，使用一个或多个坐标来唯一确定流形上的点或其他几何元素的位置 [1]。

通过将 Symbols 传递给 symbols 参数，用户可以定义坐标系统的坐标符号的名称和假设。如果未传递，则这些符号将自动生成，并假定为实值。

通过传递 relations 参数，用户可以定义坐标系之间的转换关系。反向转换和间接转换可以自动找到。如果不传递此参数，则无法进行坐标变换。

示例

我们定义了二维笛卡尔坐标系和极坐标系。

>>> from sympy import symbols, pi, sqrt, atan2, cos, sin
>>> from sympy.diffgeom import Manifold, Patch, CoordSystem
>>> m = Manifold('M', 2)
>>> p = Patch('P', m)
>>> x, y = symbols('x y', real=True)
>>> r, theta = symbols('r theta', nonnegative=True)
>>> relation_dict = {
... ('Car2D', 'Pol'): [(x, y), (sqrt(x**2 + y**2), atan2(y, x))],
... ('Pol', 'Car2D'): [(r, theta), (r*cos(theta), r*sin(theta))]
... }
>>> Car2D = CoordSystem('Car2D', p, (x, y), relation_dict)
>>> Pol = CoordSystem('Pol', p, (r, theta), relation_dict)

symbols 属性返回 CoordinateSymbol 实例。这些符号与用于构建坐标系的符号不同。

>>> Car2D
Car2D
>>> Car2D.dim
2
>>> Car2D.symbols
(x, y)
>>> _[0].func
<class 'sympy.diffgeom.diffgeom.CoordinateSymbol'>

transformation() 方法返回从一个坐标系到另一个坐标系的转换函数。 transform() 方法返回转换后的坐标。

>>> Car2D.transformation(Pol)
Lambda((x, y), Matrix([
[sqrt(x**2 + y**2)],
[      atan2(y, x)]]))
>>> Car2D.transform(Pol)
Matrix([
[sqrt(x**2 + y**2)],
[      atan2(y, x)]])
>>> Car2D.transform(Pol, [1, 2])
Matrix([
[sqrt(5)],
[atan(2)]])

jacobian()方法返回两个系统之间坐标变换的雅可比矩阵。jacobian_determinant()方法返回两个系统之间坐标变换的雅可比行列式。

>>> Pol.jacobian(Car2D)
Matrix([
[cos(theta), -r*sin(theta)],
[sin(theta),  r*cos(theta)]])
>>> Pol.jacobian(Car2D, [1, pi/2])
Matrix([
[0, -1],
[1,  0]])
>>> Car2D.jacobian_determinant(Pol)
1/sqrt(x**2 + y**2)
>>> Car2D.jacobian_determinant(Pol, [1,0])
1

参考文献

[R177]

zh.wikipedia.org/wiki/坐标系

base_oneform(coord_index)

返回基一形式场。此坐标系的基一形式场。它也是矢量场的算子。

base_oneforms()

返回所有基一形式的列表。更多详情请参见此类的base_oneform方法。

base_scalar(coord_index)

返回接受点并返回坐标之一的BaseScalarField。

base_scalars()

返回所有坐标函数的列表。更多详情请参见此类的base_scalar方法。

base_vector(coord_index)

返回基向量场。此坐标系的基向量场。它也是标量场的算子。

base_vectors()

返回所有基向量的列表。更多详情请参见此类的base_vector方法。

coord_function(coord_index)

返回接受点并返回坐标之一的BaseScalarField。

coord_functions()

返回所有坐标函数的列表。更多详情请参见此类的base_scalar方法。

coord_tuple_transform_to(to_sys, coords)

将coords转换到坐标系to_sys。

jacobian(sys, coordinates=None)

返回给定坐标变换的雅可比矩阵。如果未给出坐标，则使用self的坐标符号。

参数：

sys：CoordSystem

coordinates：任何可迭代对象，可选。

返回：

sympy.ImmutableDenseMatrix

示例

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> R2_p.jacobian(R2_r)
Matrix([
[cos(theta), -rho*sin(theta)],
[sin(theta),  rho*cos(theta)]])
>>> R2_p.jacobian(R2_r, [1, 0])
Matrix([
[1, 0],
[0, 1]])

jacobian_determinant(sys, coordinates=None)

返回给定坐标变换的雅可比行列式。如果未给出坐标，则使用self的坐标符号。

参数：

sys：CoordSystem

coordinates：任何可迭代对象，可选。

返回：

sympy.Expr

示例

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> R2_r.jacobian_determinant(R2_p)
1/sqrt(x**2 + y**2)
>>> R2_r.jacobian_determinant(R2_p, [1, 0])
1

jacobian_matrix(sys, coordinates=None)

返回给定坐标变换的雅可比矩阵。如果未给出坐标，则使用self的坐标符号。

参数：

sys：CoordSystem

coordinates：任何可迭代对象，可选。

返回：

sympy.ImmutableDenseMatrix

示例

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> R2_p.jacobian(R2_r)
Matrix([
[cos(theta), -rho*sin(theta)],
[sin(theta),  rho*cos(theta)]])
>>> R2_p.jacobian(R2_r, [1, 0])
Matrix([
[1, 0],
[0, 1]])

point(coords)

使用在此坐标系中给定的坐标创建一个Point。

point_to_coords(point)

计算此坐标系中某点的坐标。

transform(sys, coordinates=None)

返回从self到sys的坐标变换结果。如果未给出坐标，则使用self的坐标符号。

参数：

sys：CoordSystem

coordinates：任何可迭代对象，可选。

返回：

包含 CoordinateSymbol 的 sympy.ImmutableDenseMatrix

示例

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> R2_r.transform(R2_p)
Matrix([
[sqrt(x**2 + y**2)],
[      atan2(y, x)]])
>>> R2_r.transform(R2_p, [0, 1])
Matrix([
[   1],
[pi/2]])

transformation(sys)

返回从self到sys的坐标转换函数。

参数：

sys：CoordSystem

返回：

sympy.Lambda

示例

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> R2_r.transformation(R2_p)
Lambda((x, y), Matrix([
[sqrt(x**2 + y**2)],
[      atan2(y, x)]]))

class sympy.diffgeom.CoordinateSymbol(coord_sys, index, **assumptions)

表示具有给定上下文中第 i 个坐标系统的抽象值的符号。

参数：

coord_sys：CoordSystem

index：整数

解释

每个坐标系中的坐标由唯一符号表示，例如在笛卡尔坐标系中的 x、y、z。

您不能直接构造此类。而是使用 CoordSystem 的symbols方法。

示例

>>> from sympy import symbols, Lambda, Matrix, sqrt, atan2, cos, sin
>>> from sympy.diffgeom import Manifold, Patch, CoordSystem
>>> m = Manifold('M', 2)
>>> p = Patch('P', m)
>>> x, y = symbols('x y', real=True)
>>> r, theta = symbols('r theta', nonnegative=True)
>>> relation_dict = {
... ('Car2D', 'Pol'): Lambda((x, y), Matrix([sqrt(x**2 + y**2), atan2(y, x)])),
... ('Pol', 'Car2D'): Lambda((r, theta), Matrix([r*cos(theta), r*sin(theta)]))
... }
>>> Car2D = CoordSystem('Car2D', p, [x, y], relation_dict)
>>> Pol = CoordSystem('Pol', p, [r, theta], relation_dict)
>>> x, y = Car2D.symbols

CoordinateSymbol包含其坐标符号和索引。

>>> x.name
'x'
>>> x.coord_sys == Car2D
True
>>> x.index
0
>>> x.is_real
True

您可以使用 rewrite() 方法将 CoordinateSymbol 转换为其他坐标系。

>>> x.rewrite(Pol)
r*cos(theta)
>>> sqrt(x**2 + y**2).rewrite(Pol).simplify()
r

class sympy.diffgeom.Point(coord_sys, coords, **kwargs)

在坐标系中定义的点。

参数：

coord_sys : 坐标系

coords : 列表

点的坐标。

解释

从数学上讲，点在流形中定义，本身没有任何坐标。坐标系通过坐标图为点赋予坐标。然而，由于实现这种逻辑的困难，您必须提供一个坐标系和坐标来定义此处的点。

在定义后，该对象的使用与用于定义它的坐标系无关，但由于简化程序的限制，如果使用不当的坐标系，可能会得到复杂的表达式。

示例

>>> from sympy import pi
>>> from sympy.diffgeom import Point
>>> from sympy.diffgeom.rn import R2, R2_r, R2_p
>>> rho, theta = R2_p.symbols

>>> p = Point(R2_p, [rho, 3*pi/4])

>>> p.manifold == R2
True

>>> p.coords()
Matrix([
[   rho],
[3*pi/4]])
>>> p.coords(R2_r)
Matrix([
[-sqrt(2)*rho/2],
[ sqrt(2)*rho/2]])

coords(sys=None)

在给定坐标系中点的坐标。如果未传递坐标系，则返回在定义点的坐标系中的坐标。

class sympy.diffgeom.BaseScalarField(coord_sys, index, **kwargs)

在给定的坐标系中的基标量场。

参数：

coord_sys : 坐标系

index : 整数

解释

标量场接受点作为参数并返回标量。坐标系的基标量场接受点并返回该点在讨论中的坐标系中的其中一个坐标。

要定义标量场，您需要选择坐标系和坐标的索引。

在定义后，标量场的使用与其定义时所用的坐标系无关，但由于简化程序的限制，如果使用不适当的坐标系，可能会得到更复杂的表达式。您可以通过构建包含 BaseScalarField 实例的 SymPy 表达式来构建复杂的标量场。

示例

>>> from sympy import Function, pi
>>> from sympy.diffgeom import BaseScalarField
>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> rho, _ = R2_p.symbols
>>> point = R2_p.point([rho, 0])
>>> fx, fy = R2_r.base_scalars()
>>> ftheta = BaseScalarField(R2_r, 1)

>>> fx(point)
rho
>>> fy(point)
0

>>> (fx**2+fy**2).rcall(point)
rho**2

>>> g = Function('g')
>>> fg = g(ftheta-pi)
>>> fg.rcall(point)
g(-pi)

class sympy.diffgeom.BaseVectorField(coord_sys, index, **kwargs)

对于给定的坐标系的基向量场。

参数：

coord_sys : 坐标系

index : 整数

解释

向量场是接受标量场并返回方向导数（也是标量场）的运算符。基向量场是相同类型的运算符，但导数特别是相对于选择的坐标进行的。

要定义基向量场，您需要选择坐标系和坐标的索引。

在定义后，向量场的使用与其定义时所用的坐标系无关，但由于简化程序的限制，如果使用不适当的坐标系，可能会得到更复杂的表达式。

示例

>>> from sympy import Function
>>> from sympy.diffgeom.rn import R2_p, R2_r
>>> from sympy.diffgeom import BaseVectorField
>>> from sympy import pprint

>>> x, y = R2_r.symbols
>>> rho, theta = R2_p.symbols
>>> fx, fy = R2_r.base_scalars()
>>> point_p = R2_p.point([rho, theta])
>>> point_r = R2_r.point([x, y])

>>> g = Function('g')
>>> s_field = g(fx, fy)

>>> v = BaseVectorField(R2_r, 1)
>>> pprint(v(s_field))
/ d           \|
|---(g(x, xi))||
\dxi          /|xi=y
>>> pprint(v(s_field).rcall(point_r).doit())
d
--(g(x, y))
dy
>>> pprint(v(s_field).rcall(point_p))
/ d                        \|
|---(g(rho*cos(theta), xi))||
\dxi                       /|xi=rho*sin(theta)

class sympy.diffgeom.Commutator(v1, v2)

两个向量场的交换子。

解释

两个向量场 (v_1) 和 (v_2) 的交换子定义为向量场 ([v_1, v_2])，该向量场在每个标量场 (f) 上的作用等于 (v_1(v_2(f)) - v_2(v_1(f)))。

示例

>>> from sympy.diffgeom.rn import R2_p, R2_r
>>> from sympy.diffgeom import Commutator
>>> from sympy import simplify

>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> e_r = R2_p.base_vector(0)

>>> c_xy = Commutator(e_x, e_y)
>>> c_xr = Commutator(e_x, e_r)
>>> c_xy
0

不幸的是，当前代码无法计算所有内容：

>>> c_xr
Commutator(e_x, e_rho)
>>> simplify(c_xr(fy**2))
-2*cos(theta)*y**2/(x**2 + y**2)

class sympy.diffgeom.Differential(form_field)

返回一个形式场的微分（外导数）。

解释

一个形式的微分（即外微分）在一般情况下有一个复杂的定义。对于任何矢量场 (v)，0-形式 (f) 的微分 (df) 定义为 (df(v) = v(f))。

例子

>>> from sympy import Function
>>> from sympy.diffgeom.rn import R2_r
>>> from sympy.diffgeom import Differential
>>> from sympy import pprint

>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> g = Function('g')
>>> s_field = g(fx, fy)
>>> dg = Differential(s_field)

>>> dg
d(g(x, y))
>>> pprint(dg(e_x))
/ d           \|
|---(g(xi, y))||
\dxi          /|xi=x
>>> pprint(dg(e_y))
/ d           \|
|---(g(x, xi))||
\dxi          /|xi=y

应用外微分算子两次总是得到：

>>> Differential(dg)
0

class sympy.diffgeom.TensorProduct(*args)

形式的张量积。

解释

张量积允许从较低阶场（例如 1-形式和矢量场）创建多线性泛函（即高阶张量）。然而，因此创建的高阶张量缺乏由楔积提供的有趣特征，即它们不是反对称的，因此不是形式场。

例子

>>> from sympy.diffgeom.rn import R2_r
>>> from sympy.diffgeom import TensorProduct

>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> dx, dy = R2_r.base_oneforms()

>>> TensorProduct(dx, dy)(e_x, e_y)
1
>>> TensorProduct(dx, dy)(e_y, e_x)
0
>>> TensorProduct(dx, fx*dy)(fx*e_x, e_y)
x**2
>>> TensorProduct(e_x, e_y)(fx**2, fy**2)
4*x*y
>>> TensorProduct(e_y, dx)(fy)
dx

您可以嵌套张量积。

>>> tp1 = TensorProduct(dx, dy)
>>> TensorProduct(tp1, dx)(e_x, e_y, e_x)
1

您可以部分缩并，例如在‘升指标’时。在 rcall 的第二个参数中放入 None 意味着在张量积中该位置保持不变。

>>> TP = TensorProduct
>>> metric = TP(dx, dx) + 3*TP(dy, dy)
>>> metric.rcall(e_y, None)
3*dy

或自动使用 None 填充参数而不指定它们。

>>> metric.rcall(e_y)
3*dy

class sympy.diffgeom.WedgeProduct(*args)

形式的楔积。

解释

在积分的上下文中，只有完全反对称的形式才有意义。楔积允许创建这种形式。

例子

>>> from sympy.diffgeom.rn import R2_r
>>> from sympy.diffgeom import WedgeProduct

>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> dx, dy = R2_r.base_oneforms()

>>> WedgeProduct(dx, dy)(e_x, e_y)
1
>>> WedgeProduct(dx, dy)(e_y, e_x)
-1
>>> WedgeProduct(dx, fx*dy)(fx*e_x, e_y)
x**2
>>> WedgeProduct(e_x, e_y)(fy, None)
-e_x

您可以嵌套楔积。

>>> wp1 = WedgeProduct(dx, dy)
>>> WedgeProduct(wp1, dx)(e_x, e_y, e_x)
0

class sympy.diffgeom.LieDerivative(v_field, expr)

对于某个矢量场的李导数。

解释

定义李导数的传输算子是沿着场的积分曲线推动场而得到的。

例子

>>> from sympy.diffgeom.rn import R2_r, R2_p
>>> from sympy.diffgeom import (LieDerivative, TensorProduct)

>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> e_rho, e_theta = R2_p.base_vectors()
>>> dx, dy = R2_r.base_oneforms()

>>> LieDerivative(e_x, fy)
0
>>> LieDerivative(e_x, fx)
1
>>> LieDerivative(e_x, e_x)
0

一个张量场的李导数由另一个张量场的对易算子定义：

>>> LieDerivative(e_x, e_rho)
Commutator(e_x, e_rho)
>>> LieDerivative(e_x + e_y, fx)
1

>>> tp = TensorProduct(dx, dy)
>>> LieDerivative(e_x, tp)
LieDerivative(e_x, TensorProduct(dx, dy))
>>> LieDerivative(e_x, tp)
LieDerivative(e_x, TensorProduct(dx, dy))

class sympy.diffgeom.BaseCovarDerivativeOp(coord_sys, index, christoffel)

对于基向量的协变导数算子。

例子

>>> from sympy.diffgeom.rn import R2_r
>>> from sympy.diffgeom import BaseCovarDerivativeOp
>>> from sympy.diffgeom import metric_to_Christoffel_2nd, TensorProduct

>>> TP = TensorProduct
>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> dx, dy = R2_r.base_oneforms()

>>> ch = metric_to_Christoffel_2nd(TP(dx, dx) + TP(dy, dy))
>>> ch
[[[0, 0], [0, 0]], [[0, 0], [0, 0]]]
>>> cvd = BaseCovarDerivativeOp(R2_r, 0, ch)
>>> cvd(fx)
1
>>> cvd(fx*e_x)
e_x

class sympy.diffgeom.CovarDerivativeOp(wrt, christoffel)

协变导数算子。

例子

>>> from sympy.diffgeom.rn import R2_r
>>> from sympy.diffgeom import CovarDerivativeOp
>>> from sympy.diffgeom import metric_to_Christoffel_2nd, TensorProduct
>>> TP = TensorProduct
>>> fx, fy = R2_r.base_scalars()
>>> e_x, e_y = R2_r.base_vectors()
>>> dx, dy = R2_r.base_oneforms()
>>> ch = metric_to_Christoffel_2nd(TP(dx, dx) + TP(dy, dy))

>>> ch
[[[0, 0], [0, 0]], [[0, 0], [0, 0]]]
>>> cvd = CovarDerivativeOp(fx*e_x, ch)
>>> cvd(fx)
x
>>> cvd(fx*e_x)
x*e_x

sympy.diffgeom.intcurve_series(vector_field, param, start_point, n=6, coord_sys=None, coeffs=False)

返回场的积分曲线的级数展开。

参数：

vector_field

将给定的矢量场的积分曲线

param

函数 (\gamma) 的参数从 (R) 到曲线

start_point

对应于 (\gamma(0)) 的点

n

要扩展的顺序

coord_sys

在其中展开 coeffs 的坐标系（默认为 False） - 如果为 True，则返回展开元素的列表

解释

积分曲线是一个函数 (\gamma)，将参数从 (R) 映射到流形上的一个点。它满足以下方程：

(V(f)\big(\gamma(t)\big) = \frac{d}{dt}f\big(\gamma(t)\big))

其中给定的 vector_field 被表示为 (V)。这对于参数的任何值 (t) 和任何标量场 (f) 都成立。

此方程还可以分解为坐标函数基础 (V(f_i)\big(\gamma(t)\big) = \frac{d}{dt}f_i\big(\gamma(t)\big) \quad \forall i)

此函数返回 (\gamma(t)) 的坐标系 coord_sys 的级数展开。方程和展开必须以坐标系依赖的方式完成，因为在一般流形上表示点之间的移动没有其他方法（即一般流形上不存在点的差异）。

例子

使用预定义的 R2 流形：

>>> from sympy.abc import t, x, y
>>> from sympy.diffgeom.rn import R2_p, R2_r
>>> from sympy.diffgeom import intcurve_series

指定起点和矢量场：

>>> start_point = R2_r.point([x, y])
>>> vector_field = R2_r.e_x

计算级数：

>>> intcurve_series(vector_field, t, start_point, n=3)
Matrix([
[t + x],
[    y]])

或者在列表中获取扩展的元素：

>>> series = intcurve_series(vector_field, t, start_point, n=3, coeffs=True)
>>> series[0]
Matrix([
[x],
[y]])
>>> series[1]
Matrix([
[t],
[0]])
>>> series[2]
Matrix([
[0],
[0]])

极坐标系中的级数：

>>> series = intcurve_series(vector_field, t, start_point,
...             n=3, coord_sys=R2_p, coeffs=True)
>>> series[0]
Matrix([
[sqrt(x**2 + y**2)],
[      atan2(y, x)]])
>>> series[1]
Matrix([
[t*x/sqrt(x**2 + y**2)],
[   -t*y/(x**2 + y**2)]])
>>> series[2]
Matrix([
[t**2*(-x**2/(x**2 + y**2)**(3/2) + 1/sqrt(x**2 + y**2))/2],
[                                t**2*x*y/(x**2 + y**2)**2]])

另见

intcurve_diffequ

sympy.diffgeom.intcurve_diffequ(vector_field, param, start_point, coord_sys=None)

返回场的积分曲线的微分方程。

参数：

向量场

将给定的向量场用于给定积分曲线。

参数

函数(\gamma)的参数从(R)到曲线的论点

起始点

对应于(\gamma(0))的点

coord_sys

给出方程的坐标系。

返回：

(方程，初始条件)的元组

解释

积分曲线是一个函数(\gamma)，将参数映射到流形上的点。它满足以下方程：

(V(f)\big(\gamma(t)\big) = \frac{d}{dt}f\big(\gamma(t)\big))

给定vector_field被标记为(V)。这对于参数的任何值(t)和任何标量场(f)都成立。

此函数返回(\gamma(t))在坐标系coord_sys中的微分方程。方程和展开必须以依赖于坐标系的方式进行，因为在一般流形上表示点之间的移动没有其他方式（即通用流形上没有点的差异）。

示例

使用预定义的 R2 流形：

>>> from sympy.abc import t
>>> from sympy.diffgeom.rn import R2, R2_p, R2_r
>>> from sympy.diffgeom import intcurve_diffequ

指定起始点和向量场：

>>> start_point = R2_r.point([0, 1])
>>> vector_field = -R2.y*R2.e_x + R2.x*R2.e_y

获取方程：

>>> equations, init_cond = intcurve_diffequ(vector_field, t, start_point)
>>> equations
[f_1(t) + Derivative(f_0(t), t), -f_0(t) + Derivative(f_1(t), t)]
>>> init_cond
[f_0(0), f_1(0) - 1]

极坐标系中的级数：

>>> equations, init_cond = intcurve_diffequ(vector_field, t, start_point, R2_p)
>>> equations
[Derivative(f_0(t), t), Derivative(f_1(t), t) - 1]
>>> init_cond
[f_0(0) - 1, f_1(0) - pi/2]

另见

intcurve_series

sympy.diffgeom.vectors_in_basis(expr, to_sys)

将所有基向量转换为指定坐标基的基向量。新的基向量位于新的坐标系统基础上，任何系数都保留在旧系统中。

示例

>>> from sympy.diffgeom import vectors_in_basis
>>> from sympy.diffgeom.rn import R2_r, R2_p

>>> vectors_in_basis(R2_r.e_x, R2_p)
-y*e_theta/(x**2 + y**2) + x*e_rho/sqrt(x**2 + y**2)
>>> vectors_in_basis(R2_p.e_r, R2_r)
sin(theta)*e_y + cos(theta)*e_x

sympy.diffgeom.twoform_to_matrix(expr)

返回表示二形式的矩阵。

对于二形式(w)，返回矩阵(M)，使得(M[i,j]=w(e_i, e_j))，其中(e_i)是给定表达式的坐标系的第 i 个基向量场。

示例

>>> from sympy.diffgeom.rn import R2
>>> from sympy.diffgeom import twoform_to_matrix, TensorProduct
>>> TP = TensorProduct

>>> twoform_to_matrix(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
Matrix([
[1, 0],
[0, 1]])
>>> twoform_to_matrix(R2.x*TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
Matrix([
[x, 0],
[0, 1]])
>>> twoform_to_matrix(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy) - TP(R2.dx, R2.dy)/2)
Matrix([
[   1, 0],
[-1/2, 1]])

sympy.diffgeom.metric_to_Christoffel_1st(expr)

返回给定度量的 Christoffel 符号的嵌套列表。这返回了第一类 Christoffel 符号，代表了给定度量的 Levi-Civita 联络。

示例

>>> from sympy.diffgeom.rn import R2
>>> from sympy.diffgeom import metric_to_Christoffel_1st, TensorProduct
>>> TP = TensorProduct

>>> metric_to_Christoffel_1st(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[[0, 0], [0, 0]], [[0, 0], [0, 0]]]
>>> metric_to_Christoffel_1st(R2.x*TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[[1/2, 0], [0, 0]], [[0, 0], [0, 0]]]

sympy.diffgeom.metric_to_Christoffel_2nd(expr)

返回给定度量的 Christoffel 符号的嵌套列表。这返回了第二类 Christoffel 符号，代表了给定度量的 Levi-Civita 联络。

示例

>>> from sympy.diffgeom.rn import R2
>>> from sympy.diffgeom import metric_to_Christoffel_2nd, TensorProduct
>>> TP = TensorProduct

>>> metric_to_Christoffel_2nd(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[[0, 0], [0, 0]], [[0, 0], [0, 0]]]
>>> metric_to_Christoffel_2nd(R2.x*TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[[1/(2*x), 0], [0, 0]], [[0, 0], [0, 0]]]

sympy.diffgeom.metric_to_Riemann_components(expr)

返回在给定基础上表达的 Riemann 张量的分量。

给定度量，它计算度量表达式给出的坐标系的标准基础中 Riemann 张量的分量。

示例

>>> from sympy import exp
>>> from sympy.diffgeom.rn import R2
>>> from sympy.diffgeom import metric_to_Riemann_components, TensorProduct
>>> TP = TensorProduct

>>> metric_to_Riemann_components(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[[[0, 0], [0, 0]], [[0, 0], [0, 0]]], [[[0, 0], [0, 0]], [[0, 0], [0, 0]]]]
>>> non_trivial_metric = exp(2*R2.r)*TP(R2.dr, R2.dr) +         R2.r**2*TP(R2.dtheta, R2.dtheta)
>>> non_trivial_metric
exp(2*rho)*TensorProduct(drho, drho) + rho**2*TensorProduct(dtheta, dtheta)
>>> riemann = metric_to_Riemann_components(non_trivial_metric)
>>> riemann[0, :, :, :]
[[[0, 0], [0, 0]], [[0, exp(-2*rho)*rho], [-exp(-2*rho)*rho, 0]]]
>>> riemann[1, :, :, :]
[[[0, -1/rho], [1/rho, 0]], [[0, 0], [0, 0]]]

sympy.diffgeom.metric_to_Ricci_components(expr)

返回在给定基础上表达的 Ricci 张量的分量。

给定度量，它计算度量表达式给出的坐标系的标准基础中 Ricci 张量的分量。

示例

>>> from sympy import exp
>>> from sympy.diffgeom.rn import R2
>>> from sympy.diffgeom import metric_to_Ricci_components, TensorProduct
>>> TP = TensorProduct

>>> metric_to_Ricci_components(TP(R2.dx, R2.dx) + TP(R2.dy, R2.dy))
[[0, 0], [0, 0]]
>>> non_trivial_metric = exp(2*R2.r)*TP(R2.dr, R2.dr) +                              R2.r**2*TP(R2.dtheta, R2.dtheta)
>>> non_trivial_metric
exp(2*rho)*TensorProduct(drho, drho) + rho**2*TensorProduct(dtheta, dtheta)
>>> metric_to_Ricci_components(non_trivial_metric)
[[1/rho, 0], [0, exp(-2*rho)*rho]]

绘图

原文链接：docs.sympy.org/latest/modules/plotting.html

简介

绘图模块允许您制作二维和三维图。当前，绘图使用matplotlib作为后端渲染。如果您没有matplotlib，也可以使用TextBackend绘制二维图。

绘图模块包含以下函数：

• plot()：绘制二维线图。

• plot_parametric()：绘制二维参数化图。

• plot_implicit()：绘制二维隐式和区域图。

• plot3d()：绘制二变量函数的三维图。

• plot3d_parametric_line()：绘制由参数定义的三维线图。

• plot3d_parametric_surface()：绘制三维参数化表面图。

上述函数仅用于方便和易用性。通过将相应的Series类传递给Plot，可以绘制任何绘图。

绘图类

class sympy.plotting.plot.Plot(*args, title=None, xlabel=None, ylabel=None, zlabel=None, aspect_ratio='auto', xlim=None, ylim=None, axis_center='auto', axis=True, xscale='linear', yscale='linear', legend=False, autoscale=True, margin=0, annotations=None, markers=None, rectangles=None, fill=None, backend='default', size=None, **kwargs)

所有后端的基类。后端表示绘图库，它实现了必要的功能，以便使用 SymPy 绘图函数。

对于交互式工作，函数plot()更适合。

此类允许使用多个后端（matplotlib、文本绘图、旧的 SymPy pyglet 模块、Google Charts API 等）绘制 SymPy 表达式。

图形可以包含任意数量的 SymPy 表达式、点坐标列表等的绘图。绘图类有一个私有属性 _series，其中包含所有要绘制的数据系列（线条或表面的表达式、点列表等（所有 BaseSeries 的子类））。这些数据系列是由from sympy import *未导入的类的实例。

图形的定制有两个级别。全局选项涉及整个图形（例如标题、xlabel、scale 等），数据系列选项涉及每个数据系列（例如名称）和美学效果（例如颜色、点形状、线型等）。

选项和美学之间的区别在于，美学可以是坐标的函数（或参数在参数化图中）。美学支持的值有：

• None（后端使用默认值）

• 一个常数

• 一个变量的函数（第一个坐标或参数）

• 两个变量的函数（第一个和第二个坐标或参数）

• 一个三个变量的函数（仅适用于非参数化的 3D 绘图）

它们的实现取决于后端，因此在某些后端中可能无法工作。

如果绘图是参数化的，美学函数的阶数允许它，美学是在参数上计算的而不是在坐标上计算的。如果阶数不允许在参数上计算，则在坐标上进行计算。

目前仅支持笛卡尔坐标，但您可以使用参数化绘图在极坐标、球坐标和柱坐标中绘制。

构造函数 Plot 的参数必须是 BaseSeries 的子类。

任何全局选项都可以指定为关键字参数。

图的全局选项包括：

• title : str

• xlabel : str or Symbol

• ylabel : str or Symbol

• zlabel : str or Symbol

• legend : bool

• xscale : {‘linear’, ‘log’}

• yscale : {‘linear’, ‘log’}

• axis : bool

• axis_center : tuple of two floats or {‘center’, ‘auto’}

• xlim : tuple of two floats

• ylim : tuple of two floats

• aspect_ratio : tuple of two floats or {‘auto’}

• autoscale : bool

• margin : float in [0, 1]

• backend : {‘default’, ‘matplotlib’, ‘text’} 或者 BaseBackend 的子类

• size : optional tuple of two floats, (width, height); default: None

每个数据系列的选项和美学是：在基本系列中没有。有关子类的选项，请参阅下文。

一些数据系列支持额外的美学或选项：

LineOver1DRangeSeries，Parametric2DLineSeries和Parametric3DLineSeries支持以下功能：

美学：

• line_color 字符串、浮点数或函数，可选

  指定绘图的颜色，这取决于使用的后端。

  例如，如果使用的是MatplotlibBackend，那么 Matplotlib 的字符串颜色是可以接受的（"red"，"r"，"cyan"，"c"，...）。或者，我们可以使用一个浮点数，0 < color < 1，包裹在字符串中（例如，line_color="0.5"）来指定灰度颜色。另外，我们可以指定一个返回单个浮点值的函数：这将用于应用颜色循环（例如，line_color=lambda x: math.cos(x)）。

  请注意，通过设置line_color，它将同时应用于所有的数据系列。

选项：

• label : str

• steps : bool

• integers_only : bool

SurfaceOver2DRangeSeries和ParametricSurfaceSeries支持以下内容：

美观：

• surface_color：返回浮点数的函数。

注意事项

绘图模块的工作方式：

1. 每当调用绘图函数时，处理提供的表达式并创建BaseSeries类的实例列表，其中包含绘制表达式所需的信息（例如表达式、范围、系列名称等）。最终，这些对象将生成要绘制的数值数据。

2. 实例化Plot类的子类（从现在起称为后端），其中存储系列列表和绘图的主要属性（例如坐标轴标签、标题等）。后端实现生成实际图形的逻辑，使用某些绘图库。

3. 当执行show命令时，数据系列会逐个处理以生成数值数据，并根据 Plot 实例中存储的值设置坐标轴标签、标题等。

后端应检查其是否支持提供的数据系列（例如TextBackend仅支持LineOver1DRangeSeries）。

后端需要知道如何使用它所提供的数据系列类。注意，当前实现的*Series类是“matplotlib 中心”的：get_points和get_meshes方法返回的数值数据预期直接供 Matplotlib 使用。因此，新的后端需要预处理数值数据，使其兼容所选的绘图库。请注意，未来的 SymPy 版本可能改进*Series类，以返回“非 matplotlib 中心”的数值数据，因此如果您编写新的后端，必须负责在每个 SymPy 版本上检查其是否有效。

请查看MatplotlibBackend源代码，了解后端应如何编码。

为了供 SymPy 绘图函数使用，后端必须实现以下方法：

• show(self)：用于循环处理数据系列，生成数值数据。

  数据，绘制它，并设置坐标轴标签、标题等。

• save(self, path)：用于将当前绘图保存到指定的文件中。

  路径。

• close(self)：用于关闭当前的绘图后端（注意：某些绘图

  库不支持此功能。在这种情况下，只需发出警告）。

property annotations

自版本 1.13 起弃用。

append(arg)

将一个图的系列的元素添加到现有图中。

示例

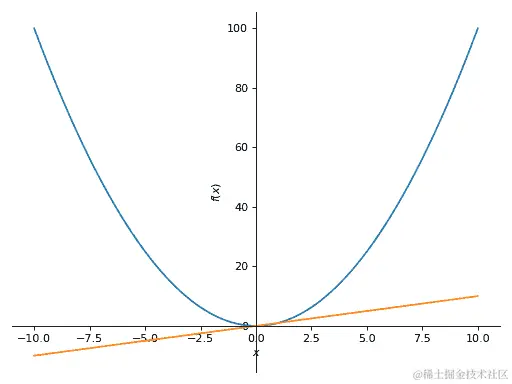

考虑两个 Plot 对象，p1 和 p2。要将第二个图的第一个系列对象添加到第一个图中，请使用 append 方法，如下所示：

>>> from sympy import symbols
>>> from sympy.plotting import plot
>>> x = symbols('x')
>>> p1 = plot(x*x, show=False)
>>> p2 = plot(x, show=False)
>>> p1.append(p2[0])
>>> p1
Plot object containing:
[0]: cartesian line: x**2 for x over (-10.0, 10.0)
[1]: cartesian line: x for x over (-10.0, 10.0)
>>> p1.show()

(png, hires.png, pdf)

另请参阅

extend

extend(arg)

从另一个图中添加所有系列。

示例

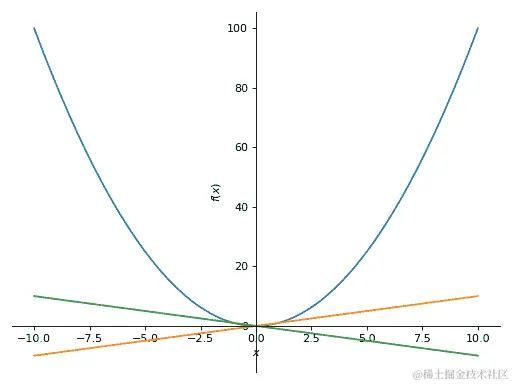

考虑两个 Plot 对象，p1 和 p2。要将第二个图添加到第一个图中，请使用 extend 方法，如下所示：

>>> from sympy import symbols
>>> from sympy.plotting import plot
>>> x = symbols('x')
>>> p1 = plot(x**2, show=False)
>>> p2 = plot(x, -x, show=False)
>>> p1.extend(p2)
>>> p1
Plot object containing:
[0]: cartesian line: x**2 for x over (-10.0, 10.0)
[1]: cartesian line: x for x over (-10.0, 10.0)
[2]: cartesian line: -x for x over (-10.0, 10.0)
>>> p1.show()

(png, hires.png, pdf)

property fill

自 1.13 版本起已弃用。

property markers

自 1.13 版本起已弃用。

property rectangles

自 1.13 版本起已弃用。

绘图函数参考

sympy.plotting.plot.plot(*args, show=True, **kwargs)

将单变量函数绘制为曲线。

参数：

args :

第一个参数是表示要绘制的单变量函数的表达式。

最后一个参数是表示自由变量范围的三元组。例如 (x, 0, 5)

典型用法示例如下：

• 绘制单一表达式和单一范围。

• plot(expr, range, **kwargs)

• 绘制单一表达式，默认范围为 (-10, 10)。

• plot(expr, **kwargs)

• 用单一范围绘制多个表达式。

• plot(expr1, expr2, ..., range, **kwargs)

• 绘制多个表达式和多个范围。

• plot((expr1, range1), (expr2, range2), ..., **kwargs)

最佳实践是显式指定范围，因为如果实施更高级的默认范围检测算法，可能会更改默认范围。

show：布尔值，可选

默认值设置为 True。将 show 设置为 False，函数将不显示绘图。然后可以通过调用 save() 和 show() 方法来保存或显示 Plot 类的返回实例。

line_color：字符串、浮点数或函数，可选

指定绘图的颜色。请参阅 Plot 以了解如何设置绘图颜色。注意，通过设置 line_color，可以同时应用于所有系列。

title：字符串，可选

绘图的标题。如果图仅有一个表达式，则设置为表达式的 LaTeX 表示。

label：字符串，可选

图中表达式的标签。调用 legend 时将使用该标签。默认为表达式的名称。例如 sin(x)

xlabel：字符串或表达式，可选

x 轴的标签。

ylabel：字符串或表达式，可选

y 轴的标签。

xscale：'linear' 或 'log'，可选

设置 x 轴的缩放。

yscale : ‘linear’ or ‘log’, optional

设置 y 轴的缩放。

axis_center : (float, float), optional

两个浮点数元组，表示中心的坐标或者{‘center’, ‘auto’}

xlim : (float, float), optional

表示 x 轴限制的 (min, max)。

ylim : (float, float), optional

表示 y 轴限制的 (min, max)。

annotations : list, optional

一系列字典，指定所需注释的类型。字典中的键应当与matplotlib的annotate()方法的参数相对应。

markers : list, optional

一系列字典，指定所需标记的类型。字典中的键应当与matplotlib的plot()函数的参数及其与标记相关的关键参数相对应。

rectangles : list, optional

一系列字典，指定要绘制的矩形的尺寸。字典中的键应当与matplotlib的Rectangle类的参数相对应。

fill : dict, optional

绘图所需的颜色填充类型的字典。字典中的键应当与matplotlib的fill_between()方法的参数相对应。

adaptive : bool, optional

默认值设置为True。将 adaptive 设置为False并指定n以进行均匀采样。

绘图使用自适应算法递归采样以准确绘制。自适应算法使用接近两点中点附近的随机点进行进一步采样。因此，相同的绘图可能会略有不同。

depth : int, optional

自适应算法的递归深度。深度值为(n)时最多采样(2^{n})个点。

如果adaptive标志设置为False，则此项将被忽略。

n : int, optional

当adaptive设置为False时使用。函数在n个点处均匀采样。如果adaptive标志设置为True，则将被忽略。此关键字参数替换了nb_of_points，应视为已弃用。

size：(float, float)，可选

以英寸为单位的元组形式（宽度，高度）来指定整个图形的大小。默认值为None，意味着大小将由默认后端设置。

示例

>>> from sympy import symbols
>>> from sympy.plotting import plot
>>> x = symbols('x')

单一绘图

>>> plot(x**2, (x, -5, 5))
Plot object containing:
[0]: cartesian line: x**2 for x over (-5.0, 5.0)

(png, hires.png, pdf)

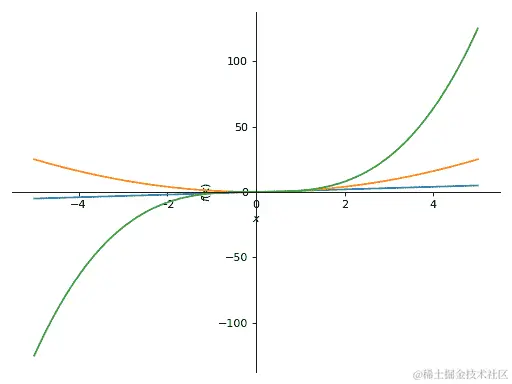

单一范围内的多个绘图。

>>> plot(x, x**2, x**3, (x, -5, 5))
Plot object containing:
[0]: cartesian line: x for x over (-5.0, 5.0)
[1]: cartesian line: x**2 for x over (-5.0, 5.0)
[2]: cartesian line: x**3 for x over (-5.0, 5.0)

(png, hires.png, pdf)

使用不同范围绘制多个图形。

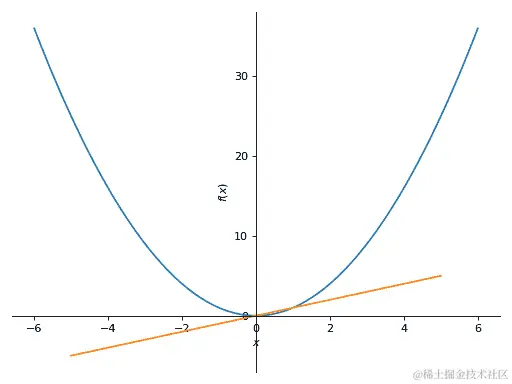

>>> plot((x**2, (x, -6, 6)), (x, (x, -5, 5)))
Plot object containing:
[0]: cartesian line: x**2 for x over (-6.0, 6.0)
[1]: cartesian line: x for x over (-5.0, 5.0)

(png, hires.png, pdf)

无自适应采样。

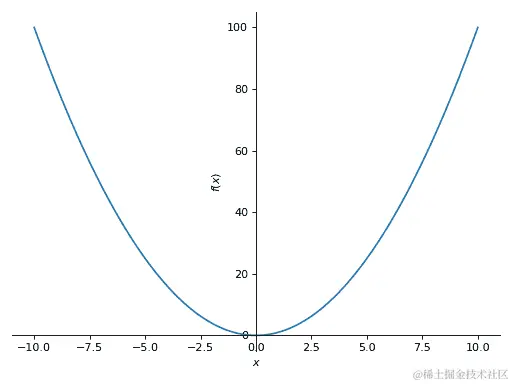

>>> plot(x**2, adaptive=False, n=400)
Plot object containing:
[0]: cartesian line: x**2 for x over (-10.0, 10.0)

(png, hires.png, pdf)

另请参阅

绘图，1D 范围系列线

sympy.plotting.plot.plot_parametric(*args, show=True, **kwargs)

绘制二维参数曲线。

参数：

args

常见规范包括：

• 绘制带有范围的单一参数曲线

• plot_parametric((expr_x, expr_y), range)

• 使用相同范围绘制多个参数曲线

• plot_parametric((expr_x, expr_y), ..., range)

• 使用不同范围绘制多个参数曲线

• plot_parametric((expr_x, expr_y, range), ...)

expr_x 是表示参数函数 (x) 分量的表达式。

expr_y 是表示参数函数 (y) 分量的表达式。

range 是一个三元组，表示参数符号、起始值和结束值。例如，(u, 0, 5)。

如果未指定范围，则使用默认范围 (-10, 10)。

然而，如果参数被指定为 (expr_x, expr_y, range), ...，则必须手动指定每个表达式的范围。

如果实现了更先进的算法，将更改默认范围。

adaptive：布尔值，可选

指定是否使用自适应采样。

默认值设置为 True。将 adaptive 设置为 False，并指定 n，如果需要均匀采样。

depth : 整数，可选

自适应算法的递归深度。深度为值 (n) 时，最多采样 (2^n) 个点。

n : 整数，可选

当 adaptive 标志设置为 False 时使用。指定用于均匀采样的点数。此关键字参数替换了已被视为弃用的 nb_of_points。

line_color : 字符串、浮点数或函数，可选

指定图的颜色。查看 Plot 以了解如何为图设置颜色。注意，通过设置 line_color，将同时应用于所有系列。

label : 字符串，可选

图中表达式的标签。调用 legend 时会使用。默认为表达式的名称。例如 sin(x)

xlabel : 字符串，可选

x 轴的标签。

ylabel : 字符串，可选

y 轴的标签。

xscale : ‘linear’ 或 ‘log’，可选

设置 x 轴的缩放。

yscale : ‘linear’ 或 ‘log’，可选

设置 y 轴的缩放。

axis_center : (浮点数, 浮点数)，可选

两个浮点数元组，表示中心坐标或 {‘center’, ‘auto’}

xlim : (浮点数, 浮点数)，可选

表示 x 轴限制的元组，(min, max)`。

ylim : (浮点数, 浮点数)，可选

表示 y 轴限制的元组，(min, max)`。

size : (浮点数, 浮点数)，可选

以英寸为单位的整体图形大小元组（宽度，高度）。默认值为 None，意味着大小将由默认后端设置。

示例

>>> from sympy import plot_parametric, symbols, cos, sin
>>> u = symbols('u')

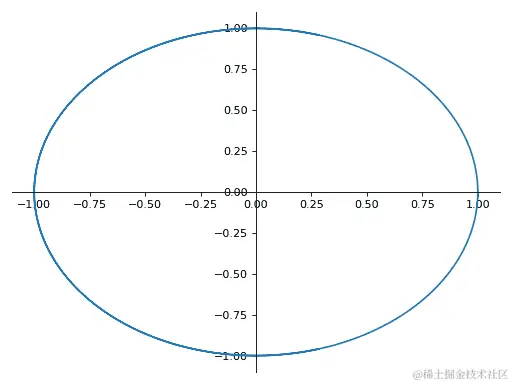

一个表达式的参数图：

>>> plot_parametric((cos(u), sin(u)), (u, -5, 5))
Plot object containing:
[0]: parametric cartesian line: (cos(u), sin(u)) for u over (-5.0, 5.0)

(png, hires.png, pdf)

带有相同范围的多个表达式的参数图：

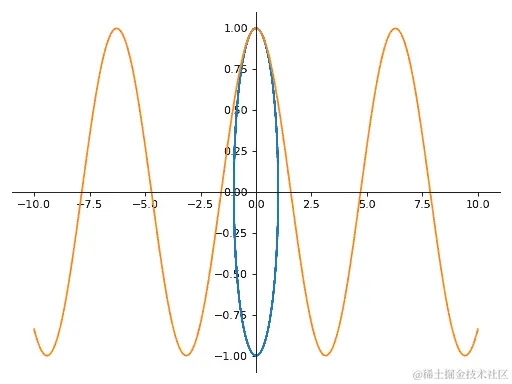

>>> plot_parametric((cos(u), sin(u)), (u, cos(u)), (u, -10, 10))
Plot object containing:
[0]: parametric cartesian line: (cos(u), sin(u)) for u over (-10.0, 10.0)
[1]: parametric cartesian line: (u, cos(u)) for u over (-10.0, 10.0)

(png, hires.png, pdf)

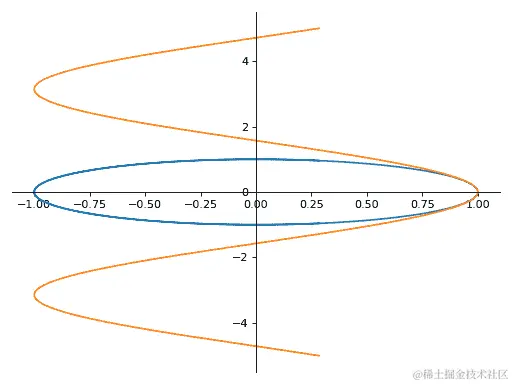

带有每条曲线不同范围的多个表达式的参数图：

>>> plot_parametric((cos(u), sin(u), (u, -5, 5)),
...     (cos(u), u, (u, -5, 5)))
Plot object containing:
[0]: parametric cartesian line: (cos(u), sin(u)) for u over (-5.0, 5.0)
[1]: parametric cartesian line: (cos(u), u) for u over (-5.0, 5.0)

(png, hires.png, pdf)

注意事项

绘图使用自适应算法递归采样以准确绘制曲线。自适应算法使用接近两点中点的随机点进行进一步采样。因此，由于随机采样的原因，重复相同的绘图命令可能会导致稍有不同的结果。

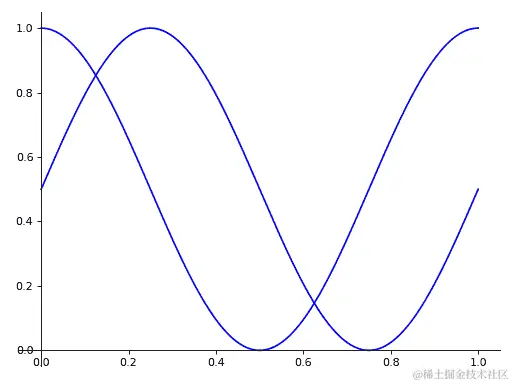

如果有多个图，则在同一画布上绘制的所有图都应用相同的可选参数。如果要单独设置这些选项，可以索引返回的 Plot 对象并设置它。

例如，当您一次指定 line_color 时，它会同时应用于两个系列。

>>> from sympy import pi
>>> expr1 = (u, cos(2*pi*u)/2 + 1/2)
>>> expr2 = (u, sin(2*pi*u)/2 + 1/2)
>>> p = plot_parametric(expr1, expr2, (u, 0, 1), line_color='blue')

(png, hires.png, pdf)

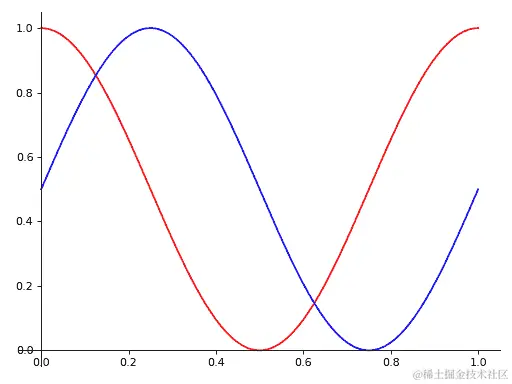

如果要为特定系列指定线条颜色，应索引每个项目并手动应用属性。

>>> p[0].line_color = 'red'
>>> p.show()

(png, hires.png, pdf)

另请参阅

Plot, Parametric2DLineSeries

sympy.plotting.plot.plot3d(*args, show=True, **kwargs)

绘制三维表面图。

用法

单个绘图

plot3d(expr, range_x, range_y, **kwargs)

如果未指定范围，则使用默认范围 (-10, 10)。

具有相同范围的多个图。

plot3d(expr1, expr2, range_x, range_y, **kwargs)

如果未指定范围，则使用默认范围 (-10, 10)。

具有不同范围的多个图。

plot3d((expr1, range_x, range_y), (expr2, range_x, range_y), ..., **kwargs)

每个表达式都必须指定范围。

如果实施更高级的默认范围检测算法，则默认范围可能会在将来更改。

参数

expr : 表示沿 x 轴的函数表达式。

range_x(Symbol, float, float)

x 变量范围的三元组，例如 (x, 0, 5)。

range_y(Symbol, float, float)

y 变量范围的三元组，例如 (y, 0, 5)。

关键字参数

SurfaceOver2DRangeSeries 类的参数：

n1int

x 范围以 n1 点均匀采样。此关键字参数替代了 nb_of_points_x，应视为已弃用。

n2int

y 范围以 n2 点均匀采样。此关键字参数替代了 nb_of_points_y，应视为已弃用。

美学：

surface_colorFunction 返回一个浮点数

指定绘图表面的颜色。有关更多细节，请参阅 Plot。

如果有多个绘图，则所有绘图都应用相同的系列参数。如果要单独设置这些选项，可以索引返回的 Plot 对象并设置它。

Plot 类的参数：

titlestr

绘图标题。

size(float, float)，可选

以英寸为单位的形式 (width, height) 的元组，用于指定整体图的大小。默认值为 None，表示大小由默认后端设置。

示例

>>> from sympy import symbols
>>> from sympy.plotting import plot3d
>>> x, y = symbols('x y')

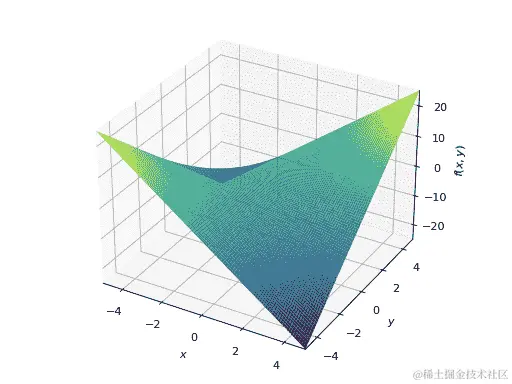

单个绘图

>>> plot3d(x*y, (x, -5, 5), (y, -5, 5))
Plot object containing:
[0]: cartesian surface: x*y for x over (-5.0, 5.0) and y over (-5.0, 5.0)

(png, hires.png, pdf)

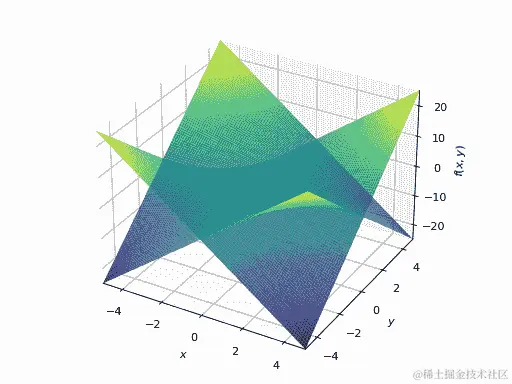

具有相同范围的多个绘图

>>> plot3d(x*y, -x*y, (x, -5, 5), (y, -5, 5))
Plot object containing:
[0]: cartesian surface: x*y for x over (-5.0, 5.0) and y over (-5.0, 5.0)
[1]: cartesian surface: -x*y for x over (-5.0, 5.0) and y over (-5.0, 5.0)

(png, hires.png, pdf)

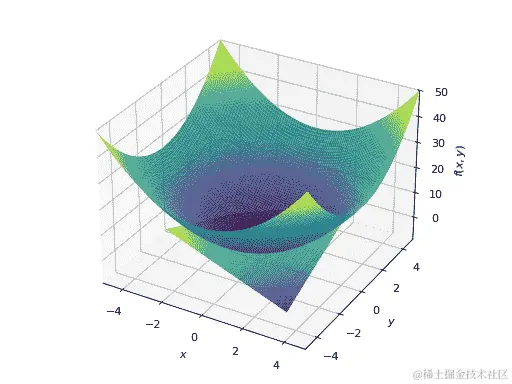

具有不同范围的多个绘图。

>>> plot3d((x**2 + y**2, (x, -5, 5), (y, -5, 5)),
...     (x*y, (x, -3, 3), (y, -3, 3)))
Plot object containing:
[0]: cartesian surface: x**2 + y**2 for x over (-5.0, 5.0) and y over (-5.0, 5.0)
[1]: cartesian surface: x*y for x over (-3.0, 3.0) and y over (-3.0, 3.0)

(png, hires.png, pdf)

另请参阅

Plot, SurfaceOver2DRangeSeries

sympy.plotting.plot.plot3d_parametric_line(*args, show=True, **kwargs)

绘制 3D 参数化线图。

用法

单个绘图：

plot3d_parametric_line(expr_x, expr_y, expr_z, range, **kwargs)

如果未指定范围，则使用默认范围 (-10, 10)。

多个绘图。

plot3d_parametric_line((expr_x, expr_y, expr_z, range), ..., **kwargs)

必须为每个表达式指定范围。

如果将来实施更高级的默认范围检测算法，则默认范围可能会更改。

参数

expr_x：表示沿 x 轴的函数表达式。

expr_y：表示沿 y 轴的函数表达式。

expr_z：表示沿 z 轴的函数表达式。

range(Symbol, float, float)

表示参数变量范围的 3 元组，例如 (u, 0, 5)。

关键字参数

Parametric3DLineSeries 类的参数。

nint

在 n 个点上均匀采样范围。此关键字参数替代了应视为已弃用的 nb_of_points。

美学特性：

line_colorstring，或 float，或 function，可选

指定图表的颜色。查看 Plot 以了解如何为图表设置颜色。请注意，通过设置 line_color，颜色将同时应用于所有系列。

labelstr

图表的标签。在调用时带有 legend=True 时，用于标识图表中具有给定标签的函数。

如果有多个图表，则所有图表都应用相同的系列参数。如果要分别设置这些选项，可以索引返回的 Plot 对象并设置它。

Plot 类的参数。

titlestr

图表的标题。

size(float, float)，可选

以英寸为单位的图表整体尺寸的二元组 (width, height)。默认值为 None，意味着尺寸将由默认后端设置。

示例

>>> from sympy import symbols, cos, sin
>>> from sympy.plotting import plot3d_parametric_line
>>> u = symbols('u')

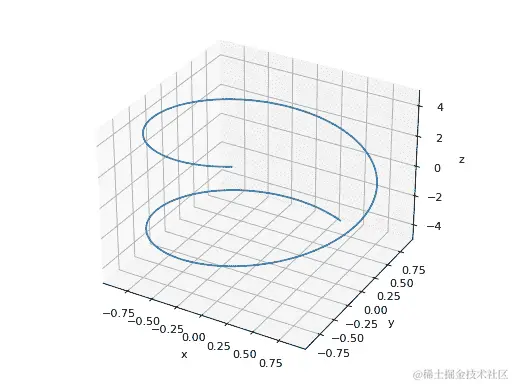

单个图表。

>>> plot3d_parametric_line(cos(u), sin(u), u, (u, -5, 5))
Plot object containing:
[0]: 3D parametric cartesian line: (cos(u), sin(u), u) for u over (-5.0, 5.0)

(png, hires.png, pdf)

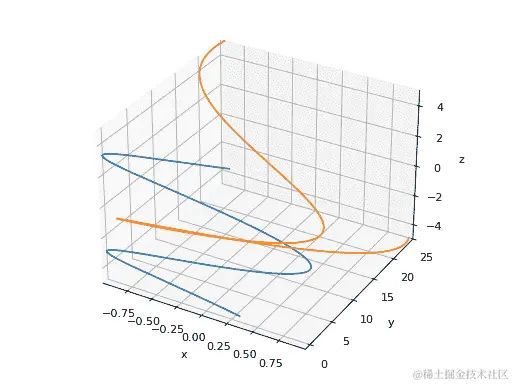

多个图表。

>>> plot3d_parametric_line((cos(u), sin(u), u, (u, -5, 5)),
...     (sin(u), u**2, u, (u, -5, 5)))
Plot object containing:
[0]: 3D parametric cartesian line: (cos(u), sin(u), u) for u over (-5.0, 5.0)
[1]: 3D parametric cartesian line: (sin(u), u**2, u) for u over (-5.0, 5.0)

(png, hires.png, pdf)

另请参阅

Plot，Parametric3DLineSeries

sympy.plotting.plot.plot3d_parametric_surface(*args, show=True, **kwargs)

绘制三维参数化曲面图。

解释

单个图表。

plot3d_parametric_surface(expr_x, expr_y, expr_z, range_u, range_v, **kwargs)

如果未指定范围，则使用默认范围 (-10, 10)。

多个图表。

plot3d_parametric_surface((expr_x, expr_y, expr_z, range_u, range_v), ..., **kwargs)

对于每个表达式，都必须指定范围。

如果将来实现了更先进的默认范围检测算法，则默认范围可能会更改。

参数

expr_x：表示沿 x 的函数表达式。

expr_y：表示沿 y 的函数表达式。

expr_z：表示沿 z 的函数表达式。

range_u(Symbol, float, float)

表示 u 变量范围的三元组，例如 (u, 0, 5)。

range_v(Symbol, float, float)

表示 v 变量范围的三元组，例如 (v, 0, 5)。

关键字参数

ParametricSurfaceSeries 类的参数：

n1int

u 范围以 n1 个点均匀采样。这个关键字参数取代了应该被视为弃用的 nb_of_points_u。

n2int

v 范围以 n2 个点均匀采样。这个关键字参数取代了应该被视为弃用的 nb_of_points_v。

美学：

surface_colorFunction 返回一个 float

指定图面的颜色。有关更多详细信息，请参见 Plot。

如果有多个图，那么相同的系列参数将适用于所有图。如果要单独设置这些选项，可以索引返回的 Plot 对象并设置它。

Plot 类的参数：

titlestr

图的标题。

size(float, float)，可选

一个元组，以英寸为单位指定整体图形的大小（宽度，高度）。默认值为 None，表示大小将由默认后端设置。

示例

>>> from sympy import symbols, cos, sin
>>> from sympy.plotting import plot3d_parametric_surface
>>> u, v = symbols('u v')

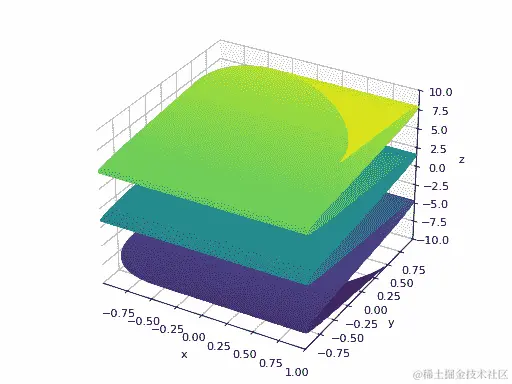

单个图。

>>> plot3d_parametric_surface(cos(u + v), sin(u - v), u - v,
...     (u, -5, 5), (v, -5, 5))
Plot object containing:
[0]: parametric cartesian surface: (cos(u + v), sin(u - v), u - v) for u over (-5.0, 5.0) and v over (-5.0, 5.0)

(png, hires.png, pdf)

另请参阅

绘图，参数曲面系列

sympy.plotting.plot_implicit.plot_implicit(expr, x_var=None, y_var=None, adaptive=True, depth=0, n=300, line_color='blue', show=True, **kwargs)

绘制隐式方程的绘图函数。

参数

• expr：要绘制的方程/不等式。

• x_var（可选）：要在 x 轴上绘制的符号或给定符号和范围的元组作为 (symbol, xmin, xmax)

• y_var（可选）：要绘制在 y 轴上的符号或给定符号和范围的元组作为 (symbol, ymin, ymax)

如果既未给出 x_var 也未给出 y_var，则将按其排序顺序为表达式中的自由符号分配。

还可以使用以下关键字参数：

• adaptive 布尔值。默认值设置为 True。必须

  如果要使用网格，则设置为 False。

• depth 整数。自适应网格的递归深度。

  默认值为 0。取值范围为 (0, 4)。

• n 整数。如果自适应网格不可用，则点数。

  used。默认值为 300。此关键字参数替代了被视为废弃的 points。

• show 布尔值。默认值为 True。如果设置为 False，则图将不会显示。

  不会显示。有关详细信息，请参见 Plot。

• title 字符串。图的标题。

• xlabel 字符串。x 轴的标签

• ylabel 字符串。y 轴的标签

美学选项：

• line_color：float 或 string。指定图的颜色。

  请参阅 Plot 以了解如何设置图的颜色。默认值为“Blue”

plot_implicit，默认情况下使用区间算术来绘制函数。如果表达式无法使用区间算术绘制，则默认生成使用固定点数的网格生成轮廓。通过将 adaptive 设置为 False，可以强制 plot_implicit 使用网格。当自适应绘图使用区间算术失败以小线宽绘制时，网格方法可以是有效的。

示例

绘制表达式：

>>> from sympy import plot_implicit, symbols, Eq, And
>>> x, y = symbols('x y')

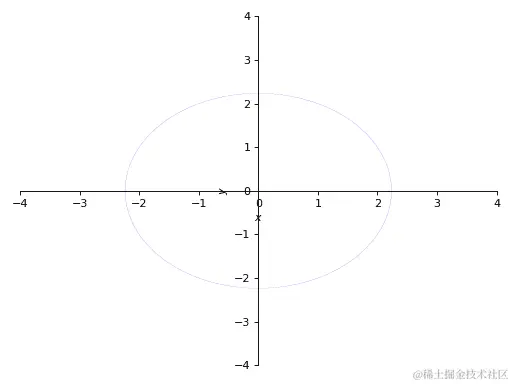

没有表达式中符号的任何范围：

>>> p1 = plot_implicit(Eq(x**2 + y**2, 5))

(png, hires.png, pdf)

使用符号范围：

>>> p2 = plot_implicit(
...     Eq(x**2 + y**2, 3), (x, -3, 3), (y, -3, 3))

(png, hires.png, pdf)

带有递归深度作为参数：

>>> p3 = plot_implicit(
...     Eq(x**2 + y**2, 5), (x, -4, 4), (y, -4, 4), depth = 2)

(png, hires.png, pdf)

使用网格和不使用自适应网格：

>>> p4 = plot_implicit(
...     Eq(x**2 + y**2, 5), (x, -5, 5), (y, -2, 2),
...     adaptive=False)

(png, hires.png, pdf)

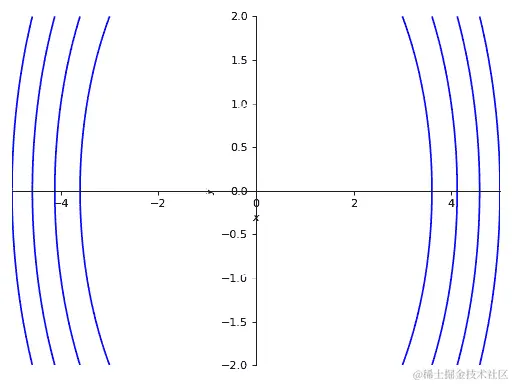

使用指定数量的点进行网格绘制而不使用自适应网格：

>>> p5 = plot_implicit(
...     Eq(x**2 + y**2, 5), (x, -5, 5), (y, -2, 2),
...     adaptive=False, n=400)

(png, hires.png, pdf)

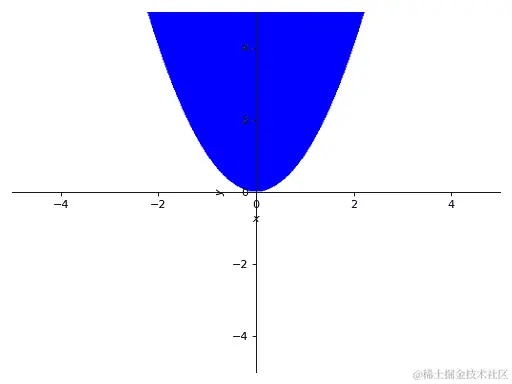

绘制区域：

>>> p6 = plot_implicit(y > x**2)

(png, hires.png, pdf)

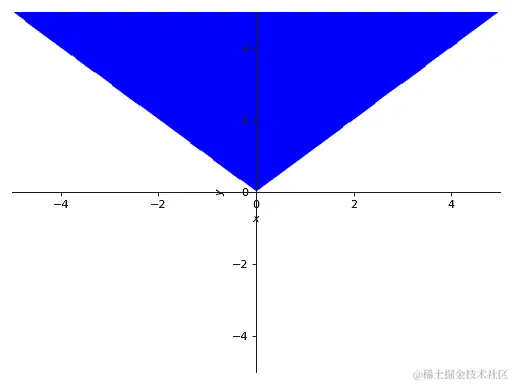

使用布尔连接进行绘图：

>>> p7 = plot_implicit(And(y > x, y > -x))

(png, hires.png, pdf)

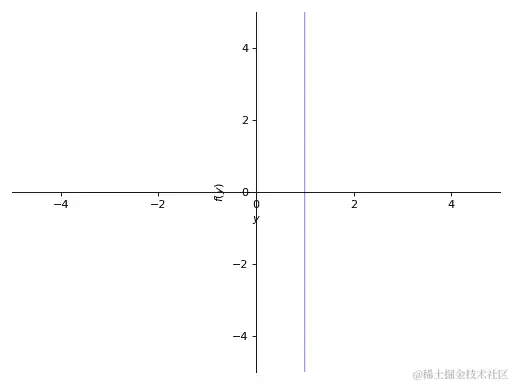

当绘制单变量表达式（例如 y - 1）时，请明确指定 x 或 y 变量：

>>> p8 = plot_implicit(y - 1, y_var=y)
>>> p9 = plot_implicit(x - 1, x_var=x)

(png, hires.png, pdf)

（png, hires.png, pdf）

PlotGrid 类

class sympy.plotting.plot.PlotGrid(nrows, ncolumns, *args, show=True, size=None, **kwargs)

此类帮助在单个图中绘制已创建的 SymPy 图的子图。

示例

>>> from sympy import symbols
>>> from sympy.plotting import plot, plot3d, PlotGrid
>>> x, y = symbols('x, y')
>>> p1 = plot(x, x**2, x**3, (x, -5, 5))
>>> p2 = plot((x**2, (x, -6, 6)), (x, (x, -5, 5)))

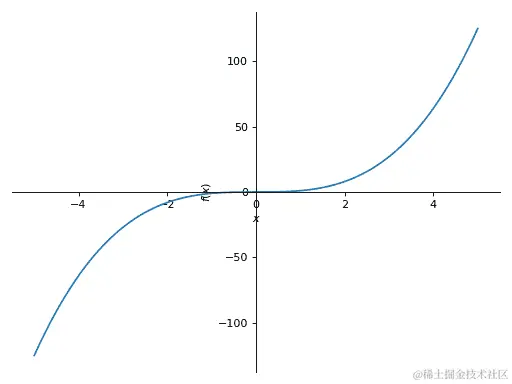

>>> p3 = plot(x**3, (x, -5, 5))
>>> p4 = plot3d(x*y, (x, -5, 5), (y, -5, 5))

（png, hires.png, pdf）

（png, hires.png, pdf）

（png, hires.png, pdf）

（png, hires.png, pdf）

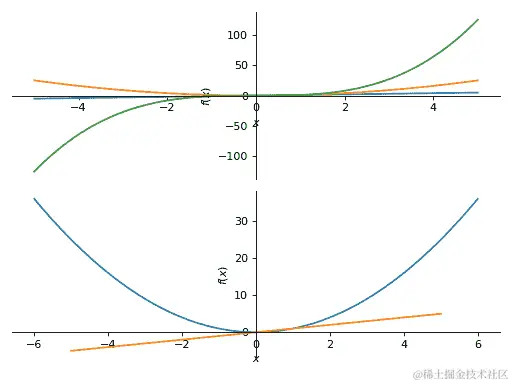

单行垂直绘制：

>>> PlotGrid(2, 1, p1, p2)
PlotGrid object containing:
Plot[0]:Plot object containing:
[0]: cartesian line: x for x over (-5.0, 5.0)
[1]: cartesian line: x**2 for x over (-5.0, 5.0)
[2]: cartesian line: x**3 for x over (-5.0, 5.0)
Plot[1]:Plot object containing:
[0]: cartesian line: x**2 for x over (-6.0, 6.0)
[1]: cartesian line: x for x over (-5.0, 5.0)

（png, hires.png, pdf）

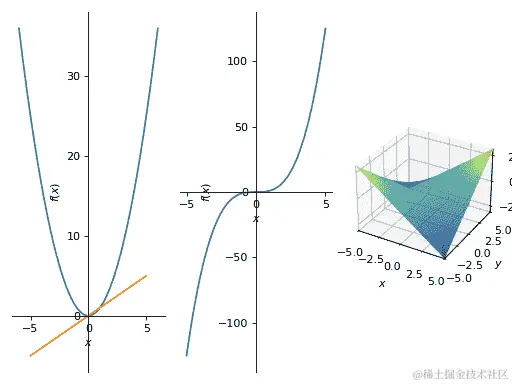

水平单行绘制：

>>> PlotGrid(1, 3, p2, p3, p4)
PlotGrid object containing:
Plot[0]:Plot object containing:
[0]: cartesian line: x**2 for x over (-6.0, 6.0)
[1]: cartesian line: x for x over (-5.0, 5.0)
Plot[1]:Plot object containing:
[0]: cartesian line: x**3 for x over (-5.0, 5.0)
Plot[2]:Plot object containing:
[0]: cartesian surface: x*y for x over (-5.0, 5.0) and y over (-5.0, 5.0)

（png, hires.png, pdf）

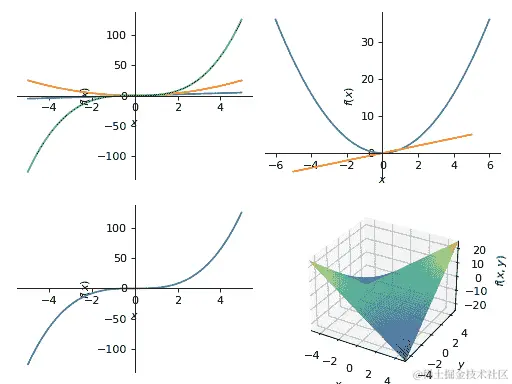

以网格形式绘制：

>>> PlotGrid(2, 2, p1, p2, p3, p4)
PlotGrid object containing:
Plot[0]:Plot object containing:
[0]: cartesian line: x for x over (-5.0, 5.0)
[1]: cartesian line: x**2 for x over (-5.0, 5.0)
[2]: cartesian line: x**3 for x over (-5.0, 5.0)
Plot[1]:Plot object containing:
[0]: cartesian line: x**2 for x over (-6.0, 6.0)
[1]: cartesian line: x for x over (-5.0, 5.0)
Plot[2]:Plot object containing:
[0]: cartesian line: x**3 for x over (-5.0, 5.0)
Plot[3]:Plot object containing:
[0]: cartesian surface: x*y for x over (-5.0, 5.0) and y over (-5.0, 5.0)

（png, hires.png, pdf）

系列类

class sympy.plotting.series.BaseSeries(*args, **kwargs)

数据对象的基类，包含要绘制的内容。

注意事项

后端应检查是否支持给定的数据系列（例如，TextBackend 仅支持 LineOver1DRangeSeries）。后端有责任知道如何使用给定的数据系列类。

某些数据系列类根据它们展示的 API（仅基于约定）进行分组（使用类属性如 is_2Dline）。后端不必使用该 API（例如，LineOver1DRangeSeries 属于 is_2Dline 组并呈现 get_points 方法，但 TextBackend 不使用 get_points 方法）。

BaseSeries

eval_color_func(*args)

评估颜色函数。

参数：

args : 元组

要传递给着色函数的参数。可以是坐标、参数或两者。

注释

后端将请求数据系列生成数值数据。根据数据系列的不同，要么数据系列本身要么后端最终执行此函数以生成适当的着色值。

property expr

返回系列的表达式（或表达式）。

get_data()

计算并返回数值数据。

此方法返回的参数数量取决于具体的实例。如果s是系列，请确保阅读help(s.get_data)以了解其返回内容。

get_label(use_latex=False, wrapper='$%s$')

返回用于显示表达式的标签。

参数：

use_latex : 布尔值

如果为 False，则返回表达式的字符串表示。如果为 True，则返回 latex 表示。

wrapper : 字符串

后端可能需要将 latex 表示包装在某些字符中。默认为"$%s$"。

返回：

label : 字符串

property n

返回数字离散化点的列表[n1, n2, n3]。

property params

获取或设置当前参数字典。

参数：

p : 字典

• 键：与参数相关联的符号
• val: 数值值

class sympy.plotting.series.Line2DBaseSeries(**kwargs)

2D 线的基类。

• 添加标签、步骤和仅整数选项。

• 使 is_2Dline 为真。

• 定义 get_segments 和 get_color_array

get_data()

返回绘制线条的坐标。

返回：

x: np.ndarray

x 坐标

y: np.ndarray

y 坐标

z: np.ndarray（可选）

在 Parametric3DLineSeries、Parametric3DLineInteractiveSeries 的情况下的 z 坐标。

param : np.ndarray（可选）

参数：Parametric2DLineSeries、Parametric3DLineSeries 或 AbsArgLineSeries（及其对应的交互系列）的情况。

class sympy.plotting.series.LineOver1DRangeSeries(expr, var_start_end, label='', **kwargs)

表示由 SymPy 表达式在范围上组成的线条。

get_points()

返回用于绘图的坐标列表。根据adaptive选项，此函数将使用自适应算法或在提供的范围内均匀采样表达式。

此函数供向后兼容性使用。考虑使用get_data()代替。

返回：

x : 列表

x 坐标列表

ylist

y 坐标列表

class sympy.plotting.series.Parametric2DLineSeries(expr_x, expr_y, var_start_end, label='', **kwargs)

表示由两个参数化 SymPy 表达式在范围上组成的线条。

class sympy.plotting.series.Line3DBaseSeries

3D 线的基类。

大多数东西都是从 Line2DBaseSeries 派生的。

class sympy.plotting.series.Parametric3DLineSeries(expr_x, expr_y, expr_z, var_start_end, label='', **kwargs)

表示由三个参数化 SymPy 表达式和一个范围组成的 3D 线的表示。

class sympy.plotting.series.SurfaceBaseSeries(*args, **kwargs)

3D 曲面的基类。

class sympy.plotting.series.SurfaceOver2DRangeSeries(expr, var_start_end_x, var_start_end_y, label='', **kwargs)

表示由 SymPy 表达式和 2D 范围组成的 3D 曲面。

get_data()

返回用于绘图的坐标数组。

返回：

mesh_x : np.ndarray

离散化的 x 域。

mesh_y : np.ndarray

离散化的 y 域。

mesh_z：np.ndarray

评估结果。

get_meshes()

返回用于绘制表面的 x、y、z 坐标。此函数用于向后兼容。考虑改用 get_data()。

class sympy.plotting.series.ParametricSurfaceSeries(expr_x, expr_y, expr_z, var_start_end_u, var_start_end_v, label='', **kwargs)

表示由三个参数化 SymPy 表达式和一个范围组成的 3D 表面。

get_data()

返回用于绘图的坐标数组。

返回：

x：np.ndarray [n2 x n1]

x 坐标。

y：np.ndarray [n2 x n1]

y 坐标。

z：np.ndarray [n2 x n1]

z 坐标。

mesh_u：np.ndarray [n2 x n1]

离散化的 u 范围。

mesh_v：np.ndarray [n2 x n1]

离散化的 v 范围。

get_meshes()

返回用于绘制表面的 x、y、z 坐标。此函数用于向后兼容。考虑改用 get_data()。

class sympy.plotting.series.ImplicitSeries(expr, var_start_end_x, var_start_end_y, label='', **kwargs)

2D 隐式绘图的表示。

get_data()

返回数值数据。

返回：

如果使用 (adaptive=True) 评估系列，则返回：

interval_list：列表

要后处理并最终与 Matplotlib 的 fill 命令一起使用的边界矩形间隔列表。

dummy：str

包含 "fill" 的字符串。

否则，它返回用于 Matplotlib 的 2D numpy 数组

contour 或 contourf 命令：

x_array：np.ndarray

y_array：np.ndarray

z_array：np.ndarray

plot_type：str

指定要使用的绘图命令的字符串，"contour" 或 "contourf"。

get_label(use_latex=False, wrapper='$%s$')

返回用于显示表达式的标签。

参数：

use_latex：bool

如果为 False，则返回表达式的字符串表示。如果为 True，则返回 latex 表示。

wrapper：str

后端可能需要用一些字符包装 latex 表示。默认为 "$%s$".

返回：

label：str

后端

class sympy.plotting.plot.MatplotlibBackend(*series, **kwargs)

此类实现了使用 SymPy 绘图函数与 Matplotlib 的功能。

static get_segments(x, y, z=None)

将两个坐标列表转换为用于 Matplotlib 的段列表 LineCollection.

参数：

x：列表

x 坐标列表

ylist

y 坐标列表

zlist

用于 3D 线条的 z 坐标列表。

process_series()

迭代每个 Plot 对象并进一步调用 _process_series()

class sympy.plotting.plot.TextBackend(*args, **kwargs)

Pyglet 绘图

这是使用 pyglet 的旧绘图模块的文档。此模块有一些限制，并且不再积极开发。您可以查看新的绘图模块作为替代。

Pyglet 绘图模块可以进行美观的 2D 和 3D 绘图，可以通过控制台命令以及键盘和鼠标进行控制，仅依赖于 pyglet。

这是最简单的用法：

>>> from sympy import var
>>> from sympy.plotting.pygletplot import PygletPlot as Plot
>>> var('x y z')
>>> Plot(x*y**3-y*x**3)

要查看大量绘图示例，请参阅 examples/pyglet_plotting.py 并尝试在交互模式下运行它（python -i plotting.py）：

$ python -i examples/pyglet_plotting.py

例如 example(7) 或 example(11) 的类型。

另请参阅 绘图模块 维基页面以查看截图。

绘图窗口控制

摄像机	键
灵敏度调整器	SHIFT
缩放	R 和 F, Page Up 和 Down, 小键盘 + 和 -
绕 X,Y 轴旋转视角	箭头键, A,S,D,W, 小键盘 4,6,8,2
绕 Z 轴旋转视角	Q 和 E, 小键盘 7 和 9
绕纵坐标 Z 轴旋转视角	Z 和 C, 小键盘 1 和 3
查看 XY 平面	F1
查看 XZ 平面	F2
查看 YZ 平面	F3
查看透视	F4
重置	X, 小键盘 5
坐标轴	键盘
---	---
切换可见性	F5
切换颜色	F6
窗口	键盘
---	---
关闭	ESCAPE
屏幕截图	F8

鼠标可以通过拖动左键、中键和右键来旋转、缩放和平移。

坐标模式

Plot 支持几种曲线坐标模式，每个绘制函数都是独立的。您可以使用mode命名参数明确指定坐标模式，但对于笛卡尔或参数绘图，可以自动确定，因此只需为极坐标、柱坐标和球坐标模式指定。

具体而言，如果您在Plot中提供的函数参数为一个函数，或使用Plot.__setitem__(i, function arguments)（通过数组索引语法访问Plot实例），则参数将被解释为笛卡尔绘图；如果提供两个或三个函数，则会被解释为参数绘图。类似地，如果使用一个变量，则参数将被解释为曲线，如果使用两个变量，则被解释为曲面。

变量个数支持的模式名称：

• 1 (曲线): 参数化、笛卡尔、极坐标

• 2 (曲面): 参数化、笛卡尔、柱坐标、球坐标

>>> Plot(1, 'mode=spherical; color=zfade4')

注意，函数参数以"key1=value1; key2=value2"的形式给出（空格被省略）。直接给出绘图的关键字参数适用于绘图本身。

指定变量的间隔

变量间隔的基本格式为[var, min, max, steps]。然而，语法非常灵活，未指定的参数将从当前坐标模式的默认值中取得：

>>> Plot(x**2) # implies [x,-5,5,100]
>>> Plot(x**2, [], []) # [x,-1,1,40], [y,-1,1,40]
>>> Plot(x**2-y**2, [100], [100]) # [x,-1,1,100], [y,-1,1,100]
>>> Plot(x**2, [x,-13,13,100])
>>> Plot(x**2, [-13,13]) # [x,-13,13,100]
>>> Plot(x**2, [x,-13,13]) # [x,-13,13,100]
>>> Plot(1*x, [], [x], 'mode=cylindrical') # [unbound_theta,0,2*Pi,40], [x,-1,1,20]

使用交互界面

>>> p = Plot(visible=False)
>>> f = x**2
>>> p[1] = f
>>> p[2] = f.diff(x)
>>> p[3] = f.diff(x).diff(x)
>>> p
[1]: x**2, 'mode=cartesian'
[2]: 2*x, 'mode=cartesian'
[3]: 2, 'mode=cartesian'
>>> p.show()
>>> p.clear()
>>> p
<blank plot>
>>> p[1] =  x**2+y**2
>>> p[1].style = 'solid'
>>> p[2] = -x**2-y**2
>>> p[2].style = 'wireframe'
>>> p[1].color = z, (0.4,0.4,0.9), (0.9,0.4,0.4)
>>> p[1].style = 'both'
>>> p[2].style = 'both'
>>> p.close()

使用自定义颜色函数

以下代码绘制一个鞍形曲面，并按其梯度的大小着色：

>>> fz = x**2-y**2
>>> Fx, Fy, Fz = fz.diff(x), fz.diff(y), 0
>>> p[1] = fz, 'style=solid'
>>> p[1].color = (Fx**2 + Fy**2 + Fz**2)**(0.5)

着色算法的工作原理如下：

1. 在曲线或曲面上评估颜色函数。

2. 找出每个分量的最小值和最大值。

3. 将每个分量缩放到颜色梯度。

当未明确指定时，默认颜色梯度为 (f(0.0)=(0.4,0.4,0.4) \rightarrow f(1.0)=(0.9,0.9,0.9))。在我们的情况下，所有组成部分都是灰度，因为我们已经统一应用了默认颜色梯度。当以这种方式定义颜色方案时，您可能希望同时提供一个颜色梯度：

>>> p[1].color = (Fx**2 + Fy**2 + Fz**2)**(0.5), (0.1,0.1,0.9), (0.9,0.1,0.1)

这是一个包含四个步骤的颜色梯度：

>>> gradient = [ 0.0, (0.1,0.1,0.9), 0.3, (0.1,0.9,0.1),
...              0.7, (0.9,0.9,0.1), 1.0, (1.0,0.0,0.0) ]
>>> p[1].color = (Fx**2 + Fy**2 + Fz**2)**(0.5), gradient

另一种指定颜色方案的方法是为每个分量 r、g、b 提供单独的函数。使用这种语法时，默认的颜色方案如下所定义：

>>> p[1].color = z,y,x, (0.4,0.4,0.4), (0.9,0.9,0.9)

这将 z 映射为红色、y 映射为绿色、x 映射为蓝色。在某些情况下，您可能更喜欢使用以下替代语法：

>>> p[1].color = z,(0.4,0.9), y,(0.4,0.9), x,(0.4,0.9)

你仍然可以使用三功能颜色方案进行多步渐变。

绘制几何实体

绘图模块能够绘制一些二维几何实体，如线段、圆和椭圆。下面的示例绘制了一个以原点为中心、半径为 2 个单位的圆。

>>> from sympy import *
>>> x,y = symbols('x y')
>>> plot_implicit(Eq(x**2+y**2, 4))

类似地，plot_implicit() 可用于根据其隐式方程绘制任意的二维几何结构。

直接绘制多边形（Polygon、RegularPolygon、Triangle）是不支持的。

使用 ASCII 艺术进行绘图

sympy.plotting.textplot.textplot(expr, a, b, W=55, H=21)

在区间 [a, b] 上打印 SymPy 表达式 'expr' 的粗略 ASCII 艺术图（该表达式应包含一个单一符号，例如 x 或其他内容）。

示例

>>> from sympy import Symbol, sin
>>> from sympy.plotting import textplot
>>> t = Symbol('t')
>>> textplot(sin(t)*t, 0, 15)
 14 |                                                  ...
 |                                                     .
 |                                                 .
 |                                                      .
 |                                                .
 |                            ...
 |                           /   .               .
 |                          /
 |                         /      .
 |                        .        .            .
1.5 |----.......--------------------------------------------
 |....       \           .          .
 |            \         /                      .
 |             ..      /             .
 |               \    /                       .
 |                ....
 |                                    .
 |                                     .     .
 |
 |                                      .   .
-11 |_______________________________________________________
 0                          7.5                        15
