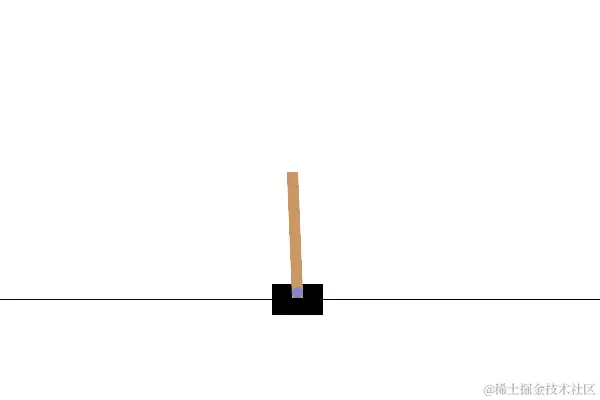

推车杆(Cart Pole)介绍
杆通过非驱动关节连接到推车上，推车沿着无摩擦轨道移动。摆锤直立在推车上，目标是通过在推车的左右方向施加力来平衡杆。类似我之前写的扫把平衡游戏。
游戏规则
车可以左右推，杆子倾斜一定角度(±12°)游戏结束，每推动一次车奖励+1，奖励累计到500或者到达边界游戏结束。左右推动车调整杆子角度不让他倒下，尽可能的使奖励分数高些。
我们可以看到官方文档，推车杆给了4种状态。
| 观察值 | 最小 | 最大 |
|---|---|---|
| 车位置 | -4.8 | 4.8 |
| 车速度 | -∞ | ∞ |
| 杆角度 | -0.418(-24°) | -0.418(24°) |
| 杆角速度 | -∞ | ∞ |
游戏环境安装
通过Gymnasium去安装。
pip install gymnasium
# 安装游戏包
pip install gymnasium[classic-control]
python代码简单运行游戏。
import gymnasium as gym
if __name__ == '__main__':
env = gym.make("CartPole-v1", render_mode="human")
observation, info = env.reset()
for _ in range(1000):
action = env.action_space.sample() # agent policy that uses the observation and info
observation, reward, terminated, truncated, info = env.step(action)
if terminated or truncated:
observation, info = env.reset()
env.close()
Q-Learning算法
我们可以使用机器学习的Q-Learning算法，让推车杆游戏的奖励最大化。Q-Learning算法简单来说就是用一个表格[状态，动作]记录在每个状态下，执行那个动作的期望累计奖励，训练完后，你可用通过查看表格看看当前状态，那个动作期望累计奖励最高，你就执行那个动作。
期望累计奖励计算公式
其中：
- s 是当前状态
- a 是当前动作
- r 是奖励
- s′ 是下一个状态
- a′ 是下一个状态
- α 是学习率
- γ 是折扣因子
python代码
我们要使用推车杆的状态得先数据离散化，就比如一杯奶茶0~600ml,你可以倒入300.1ml、300.2ml无限数,我们通过离散化分区间，就将这些倒入量分为大、小、中杯。
下面代码用5维数组(4个状态，1个动作)去存储Q值，训练时根据探索率来选择动作，每一次动作都会更改4个状态，Q值的更新使用上面公式。
import gymnasium as gym
import numpy as np
import random
class QLearning:
def __init__(self, env):
# 环境
self.env = env
# 区间个数
self.num = 20
# 创建4维元组(4个状态)
states = tuple([self.num] * self.env.observation_space.shape[0])
# 初始化Q表 合并元组(2个动作)变成5维数组
self.q_table = np.zeros(states + (self.env.action_space.n,))
# 定义离散化的区间
self.bins = [
np.linspace(-4.8, 4.8, self.num),
np.linspace(-4, 4, self.num),
np.linspace(-0.418, 0.418, self.num),
np.linspace(-1, 1, self.num)
]
self.alpha = 0.1 # 学习率
self.gamma = 0.9 # 折扣因子
self.epsilon = 0.95 # 初始探索率
# self.epsilon_min = 0.01 # 最小探索率
# self.epsilon_decay = 0.995 # 探索折扣率
# 环境状态离散化
def discretize_state(self, state):
discretized = []
for i in range(len(state)):
discretized.append(np.digitize(state[i], self.bins[i]) - 1)
return tuple(discretized)
# 定义一个 ε-greedy 策略选择动作：
def epsilon_greedy_policy(self, state):
if random.uniform(0, 1) < self.epsilon:
return self.env.action_space.sample() # 随机选择动作
else:
return np.argmax(self.q_table[state]) # 选择最大 Q 值的动作
# 更新Q值
def update_q_table(self, state, next_state, reward, action):
best_next_action = np.argmax(self.q_table[next_state])
td_target = reward + self.gamma * self.q_table[next_state][best_next_action]
td_error = td_target - self.q_table[state][action]
self.q_table[state][action] += self.alpha * td_error
# 衰减探索率
# if self.epsilon > self.epsilon_min:
# self.epsilon *= self.epsilon_decay
if __name__ == '__main__':
# env = gym.make("CartPole-v1", render_mode="human")
env = gym.make("CartPole-v1")
ql = QLearning(env)
num_episodes = 10000
# 训练代理
for i in range(num_episodes):
state, info = env.reset()
# 离散化
state = ql.discretize_state(state)
# 表示回合自然结束
terminated = False
# 表示回合由于外部限制被截断
truncated = False
total_reward = 0
while not terminated and not truncated:
action = ql.epsilon_greedy_policy(state)
next_state, reward, terminated, truncated, _ = env.step(action)
# 离散化
next_state = ql.discretize_state(next_state)
# 更新Q
ql.update_q_table(state,next_state,reward,action)
state = next_state
total_reward += reward
print(f"遍历{i}: 奖励:{total_reward}")
# 测试训练后的代理
total_reward = 0
num_test_episodes = 100
for i in range(num_test_episodes):
state, info = env.reset()
state = ql.discretize_state(state)
t_reward = 0
terminated = False
truncated = False
while not terminated and not truncated:
action = np.argmax(ql.q_table[state])
state, reward, terminated,truncated, _ = env.step(action)
state = ql.discretize_state(state)
total_reward += reward
t_reward += reward
print(f"训练后-遍历{i} 奖励:{t_reward}")
average_reward = total_reward / num_test_episodes
print(f"训练后平均奖励: {average_reward:.2f}")
执行后结果，可以看到有的已经到达上限的500次。
训练后-遍历94 奖励:114.0
训练后-遍历95 奖励:142.0
训练后-遍历96 奖励:500.0
训练后-遍历97 奖励:178.0
训练后-遍历98 奖励:128.0
训练后-遍历99 奖励:500.0
训练后平均奖励: 254.01
