WXDynamicPlugin 全动态化框架 接入详细指南

特别注意:前期没完全明白前,先按照下面的工程目录设计方式接入,等自己接入成功后,完整接入后再考虑,建议优化都可以,或许会明白为什么这样设计,同时确保已经看完了前面三篇文章

(一)零反射,零HooK,全动态化,插件化框架,全网唯一结合启动优化的插件化架构
(二)零反射,零HooK,全动态化,插件化框架,全网唯一结合启动优化的插件化架构
(三)零反射,零HooK,全动态化,插件化框架,全网唯一结合启动优化的插件化架构
(四)零反射,零HooK,全动态化,插件化框架,全网唯一结合启动优化的插件化架构

(五) 大型项目架构:全动态插件化+模块化+Kotlin+协程+Flow+Retrofit+JetPack+MVVM+极限瘦身+极限启动优化+架构示例+全网唯一

(六) 大型项目架构:解析全动态插件化框架WXDynamicPlugin是如何做到全动态化的?
(七) 还在不断升级发版吗?从0到1带你看懂WXDynamicPlugin全动态插件化框架
(八) Compose插件化:一个Demo带你入门Compose,同时带你入门插件化开发
(九) 花式高阶:插件化之Dex文件的高阶用法,极少人知道的秘密

一、接入Host设计(参照示例工程)

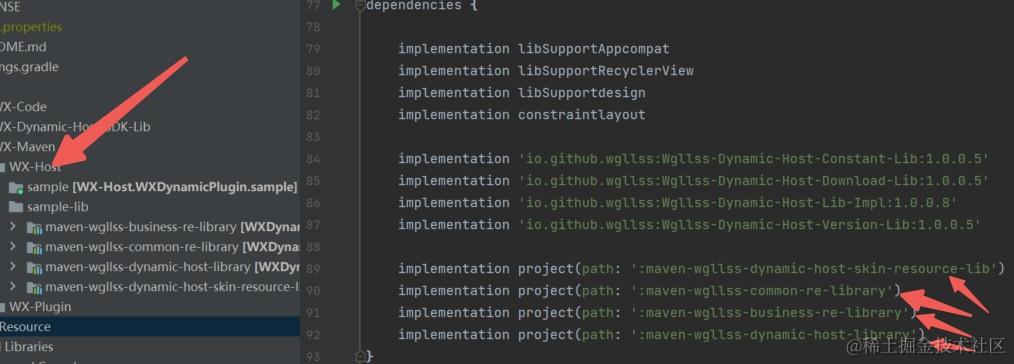

  1. host总共设计成5个工程,其中1个宿主sample工程 4个宿主工程依赖的sammple-lib工程,
  2. host中主工程sample 依赖内容也先按照我的依赖设计 ,依赖4个我的动态化框架(Constant-Lib,Download-Lib,Lib-Impl,Version-Lib),4个设计的sample-lib 工程,4个ui需要的(appcompat,recyclerview,material,constraintlayout),主工程sample必须要有4个文件(FaceImpl,VersionImpl,SampleApplication,assets下loading_1000)
  3. sample-lib/common-re 工程中 ,到公共代码带res资源的模块lib,同时必须添加以下依赖
    implementation 'androidx.activity:activity-ktx:1.3.0-rc01'
    implementation 'androidx.fragment:fragment-ktx:1.4.0-alpha04'
    implementation "androidx.core:core-ktx:$rootProject.ext.kotlin_version"
    因为我全动态化框架是用kotlin +协程写的,上面三个必须要有
    implementation 'com.github.bumptech.glide:glide:4.13.2' 图片加载
    androidx.startup:startup-runtime:1.1.1 启动框架 ,我框架里面用到了,我放到了 business-re-lib里面去了
  4. sample-lib/business-re-lib 工程添加哪些依赖? 自己app自己已经已知了的依赖框架: 总要有网络请求框架吧,retrofit,okhttp,或者权限框架吧,比如自己做音乐类app,视频类app,可以把想用的音视频sdk ,或者其他第三方框框架第一次就接入,我建议: 相关网络比如retrofit,okhttp,jetpack全套库,图片加载库,音视频库都可以在此lib工程下添加依赖进去,什么?前面不我是提出了,宿主就一个空壳子吗?因为这些基本万年不修改,没有必要做成插件,浪费下载的体积和时间,加载插件性能,要强行把宿主做成空壳子也行,那就需要自己单独特殊处理这些框架,感觉这部分又是万年不动,不要浪费太多精力特殊处理
  5. sample-lib/maven-wgllss-dynamic-host-library 工程主要统一依赖, 并注册宿主必要的 androidManifest里面activity4中启动模式,service ,和首页HomeActivity
  6. sample-lib/maven-wgllss-dynamic-host-skin-resource-lib 宿主工程必要的 资源,比如桌面icon,注册到androidManifest下需要的主题等,还有第一次展示loading页时下载插件时展示的图片等
  7. sample-lib/下四个是lib工程,理论上宿主就总共5个工程,向外展示的代码就这么多,插件工程是可以依赖宿主下这4个lib工程的,我示例下也有,比如,宿主application 下 设置成全局 application的context 在 common-re-lib工程中的AppGlobals,插件是可以直接依赖该 common-re-lib 使用的

二、插件接入设计

  1. 前面介绍过,我框架设计的插件基本思路:
    14个插件工程 (其中maven-wgllss-sample-loader-version 工程打包成 2个工程 :一个classes_version_dex,一个vc文件)
    4个用于方便打包的工程(Maven-Wgllss-Dynamic-Plugin-Generate下面)
    2个用于动态更新宿主里面逻辑的:
    1.1:动态实现更换下载插件地址,文件,以及debug 等 (Maven-Wgllss-Dynamic-Plugin-DownloadFace-Impl) 宿主默认有一份, 可以不用
    1.2:动态实现根据版本下载插件,加载插件 (Maven-Wgllss-Dynamic-Plugin-Loader-Impl) 宿主默认有一份,可以不用)
  2. 哪些插件工程程是必须? 可对照插件内部详细介绍 内相对应的模块详细说明研究
工程名介绍是否必须
Maven-Wgllss-Dynamic-Plugin-Common-Library公共代码库插件模块
maven-wgllss-sample-business-library公共业务代码库插件模块
maven-wgllss-sample-assets-source-apkAssets资源插件模块如果没有可不用
maven-wgllss-sample-skin-resource-apk皮肤插件模块
maven-wgllss-sample-ui-loading启动页插件模块
maven-wgllss-sample-ui-home首页插件模块
maven-wgllss-sample-ui-other-lib首页之外fragment插件模块如果没有可不用
maven-wgllss-sample-ui-other首页之外fragment布局资源插件模块如果没有可不用
maven-wgllss-sample-ui-other2-lib2首页之外的Activity插件模块如果没有可不用
maven-wgllss-sample-ui-other2首页之外的Activity插件模块布局资源如果没有可不用
maven-wgllss-sample-loader-version各个插件版本模块
Maven-Wgllss-Dynamic-Plugin-SDK下面2个工程真正插件框架SDK代码
Maven-Wgllss-Dynamic-Plugin-Generate下4个工程辅助打包
Maven-Wgllss-Dynamic-Plugin-Manager管理插件中 activity跳转,service 启动绑定 ,皮肤,资源等
Maven-Wgllss-Dynamic-Plugin-DownloadFace-Impl动态实现更换下载插件地址,文件,以及debug 等可不用
Maven-Wgllss-Dynamic-Plugin-Loader-Impl动态实现根据版本下载插件,加载插件可不用
  1. 配置里面哪些能改哪些不能改?
    3.1宿主中VersionImpl对应 升级插件时修改maven-wgllss-sample-loader-version工程里 LoaderVersionImpl ,不动宿主
    3.2宿主中FaceImpl对于升级插件时 修改Maven-Wgllss-Dynamic-Plugin-DownloadFace-Impl工程里DownLoadFaceImpl ,不动宿主
    3.3宿主中SampleApplication内 WXDynamicLoader.instance.installPlugin(base, FaceImpl(), VersionImpl())内部怎么判断下载,
    什么时候下载,什么时候加载如果逻辑需要修改,则修改Maven-Wgllss-Dynamic-Plugin-Loader-Impl内的 LoaderManagerImpl类下方法,
    可以自己在该工程下见文件实现自己修改,父类方法可以重载修改,里面内容代码也可以全部copy过来全部自己实现,不动宿主
    3.4、要添加删除的模块还有哪些不能自定义?
    FaceImpl和DownLoadFaceImpl中 getMapDLU的map key不能自定义,如下:
 /**
     * 下面要添加删除 map内内容 map的key 不能自定义
     * 即:VERSION,COMMON,WEB_ASSETS,COMMON_BUSINESS,HOME,RESOURCE_SKIN,RUNTIME,MANAGER,FIRST,CLMD,CDLFD不能动
     */
    override fun getMapDLU() = mutableMapOf(
        VERSION to realUrl("classes_version_dex"), // 对应 maven-wgllss-sample-loader-version打包后插件
        COMMON to realUrl("classes_common_lib_dex"), // 对应 Maven-Wgllss-Dynamic-Plugin-Common-Library打包后插件
        WEB_ASSETS to realUrl("classes_business_web_res"), // 对应 maven-wgllss-sample-assets-source-apk打包后插件
        COMMON_BUSINESS to realUrl("classes_business_lib_dex"), // 对应 maven-wgllss-sample-business-library打包后插件
        HOME to realUrl("classes_home_dex"), // 对应 maven-wgllss-sample-ui-home打包后插件
        RESOURCE_SKIN to realUrl("classes_common_skin_res"), // 对应 maven-wgllss-sample-skin-resource-apk打包后插件
        RUNTIME to realUrl("classes_wgllss_dynamic_plugin_runtime"),// 对应 Maven-Wgllss-Dynamic-Plugin-RunTime-Apk打包后插件
        MANAGER to realUrl("classes_manager_dex"), // 对应 Maven-Wgllss-Dynamic-Plugin-Manager打包后插件
        FIRST to realUrl("classes_loading_dex"), // 对应 maven-wgllss-sample-ui-loading打包后插件
        CLMD to realUrl("class_loader_impl_dex"), // 对应 Maven-Wgllss-Dynamic-Plugin-Loader-Impl打包后插件
        CDLFD to realUrl("classes_downloadface_impl_dex") // 对应 Maven-Wgllss-Dynamic-Plugin-DownloadFace-Impl打包后插件
    )

    VersionImpl和LoaderVersionImpl中 getMapDLU的map key不能自定义,如下:

 /**
     * 下面要添加删除 map内内容 map的key 不能自定义
     * 即:COMMON,WEB_ASSETS,COMMON_BUSINESS,RUNTIME,MANAGER,RESOURCE_SKIN,HOME不能动
     */
    override fun getMapDLU() = linkedMapOf(
        COMMON to Pair("classes_common_lib_dex", 1000), //Maven-Wgllss-Dynamic-Plugin-Common-Library 插件工程 和 版本号
        WEB_ASSETS to Pair("classes_business_web_res", 1000),  //maven-wgllss-sample-assets-source-apk 插件工程 和版本号
        COMMON_BUSINESS to Pair("classes_business_lib_dex", 1001), //maven-wgllss-sample-business-library 插件工程 和 版本号
        RUNTIME to Pair("classes_wgllss_dynamic_plugin_runtime", 1000), //Maven-Wgllss-Dynamic-Plugin-RunTime-Apk 插件工程 和 版本号
        MANAGER to Pair("classes_manager_dex", 1000), // Maven-Wgllss-Dynamic-Plugin-Manager 插件工程 和 版本号
        RESOURCE_SKIN to Pair("classes_common_skin_res", 1000), // maven-wgllss-sample-skin-resource-apk 插件工程 和 版本号
        HOME to Pair("classes_home_dex", 1000)//maven-wgllss-sample-ui-home 插件工程 和 版本号
    )

三、如何动态修改插件化框架SDK?

  1. 插件化代理分发实现,目前只添加了最基本的:如下
public interface WXHostActivityDelegate {

    void attachContext(FragmentActivity context, Resources resources);

    void onCreate(Bundle savedInstanceState);

    void onRestart();

    void onStart();

    void onResume();

    void onPause();

    void onStop();

    void onDestroy();

    void lazyInitValue();

    void onSaveInstanceState(Bundle outState);

    void onConfigurationChanged(Configuration newConfig);
}

比如:开发过程中想用 onBackPressed等,那么直接修改 Maven-Wgllss-Dynamic-Plugin-SDK工程下,Maven-Wgllss-Dynamic-Plugin-Library的WXHostActivityDelegate ,在里面添加 onBackPressed等,然后再去 Maven-Wgllss-Dynamic-Plugin-RunTime-Apk下HostPluginActivity内修改代理改方法,其他的或者service 依次类推。
2. 为什么不一次性像shadow把所有方法全部处理完?
按需处理,处理越多插件SDK体积越大,下载越耗时,所以自己需要根据自己项目需求,需要什么添加什么,做到全动态化

四、插件开发过程中注意事项

  1. 首页模块启动后,需要检查之前旧版本本地插件是否需要删除:
    需要调用一句代码 PluginManager.instance.deleteOldFile()
    示例工程中是这样的: 在maven-wgllss-sample-ui-home工程下 HomeActivity内
    override fun lazyInitValue() {
        window.setBackgroundDrawable(null)//去掉主题背景颜色
        if (viewModel.isFirst) {
            viewModel.lazyTabView()
            viewModel.isFirst = false
        }
        initNavigation()
        addContentView(navigationView, navigationView.layoutParams)
        initNavigation(navigationView)
        lifecycleScope.launch(Dispatchers.IO) {
            PluginManager.instance.deleteOldFile()//检查是否有旧版本插件文件需要删除
        }
    }

2. 首页单独设计成插件,首页HomeActivity是真实注册在宿主AndroidManifest中的:如下:
在宿主 WX-Maven/WX-Host/sample-lib/maven-wgllss-dynamic-host-library/AndroidManifest.xml中:

 <application>

        <activity
            android:name="com.wgllss.dynamic.ui.HomeActivity"
            android:exported="true"
            android:theme="@style/LauncherTheme2">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>

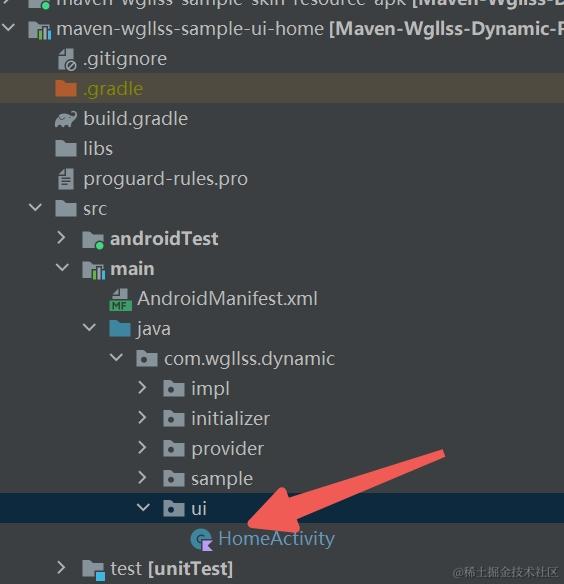

所以maven-wgllss-sample-ui-home工程中所有开发,context上下文和原生一样,唯一注意时:HomeActivity的包名路径com.wgllss.dynamic.ui最好不要动,否则要动宿主host中AndroidManifest中注册路径,我示例框架已经考虑到这个了,不同工程迁移,HomeActivity设计成不随业务动,所以如下: 如上图所示:UI/HomeActivity 已经不在sample包下面,不在业务模块包下面了,把我整个工程目录copy过去,自己业务包名更改,只需修改sample,HomeActivity页不受影响

  1. 上面2中所提到的com.wgllss.dynamic.ui.HomeActivity注册到AndroidManifest中注册路径,实际上也是maven-wgllss-sample-ui-loading工程下com.wgllss.dynamic.ui.HomeActivity,两个工程下的HomeActivity包路径必须保持一直

  2. maven-wgllss-sample-ui-other-lib工程页面所对应的Activity实际也是com.wgllss.dynamic.ui.HomeActivity

  3. 插件占坑位的相关Activity,service注册在宿主下 WX-Maven/WX-Host/sample-lib/maven-wgllss-dynamic-host-library/AndroidManifest.xml中:如下:

   <activity
            android:name="com.wgllss.dynamic.plugin.runtime.PluginStandardActivity"
            android:theme="@style/LauncherTheme2" />

        <activity
            android:name="com.wgllss.dynamic.plugin.runtime.PluginSingleInstanceActivity"
            android:theme="@style/LauncherTheme2" />
        <activity
            android:name="com.wgllss.dynamic.plugin.runtime.PluginSingleTaskActivity"
            android:theme="@style/LauncherTheme2" />
        <activity
            android:name="com.wgllss.dynamic.plugin.runtime.PluginSingleTopActivity"
            android:theme="@style/LauncherTheme2" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginStartStickyService"
            android:enabled="true"
            android:exported="true" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginStartNotStickyService"
            android:enabled="true"
            android:exported="true" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginStartRedeliverIntentService"
            android:enabled="true"
            android:exported="true" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginStartStickyCompatibilityService"
            android:enabled="true"
            android:exported="true" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginProcessStartStickyService"
            android:enabled="true"
            android:exported="true"
            android:process=":processSticky" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginProcessStartNotStickyService"
            android:enabled="true"
            android:exported="true"
            android:process=":processNotSticky" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginProcessStartRedeliverIntentService"
            android:enabled="true"
            android:exported="true"
            android:process=":processRedeliver" />

        <service
            android:name="com.wgllss.dynamic.plugin.runtime.PluginProcessStartStickyCompatibilityService"
            android:enabled="true"
            android:exported="true"
            android:process=":processStickyCompatibility" />

对应的代码code就是插件化框架SDK: WX-Maven/WX-Plugin/Maven-Wgllss-Dynamic-Plugin-SDK下面的工程
实际插件代理 假的Activity,Service示例工程代码在 WX-Maven/WX-Plugin/Maven-Wgllss-Dynamic-Plugin-Sample/maven-wgllss-sample-ui-other2-lib2 工程里面

这里在other2-lib2工程里面特别注意:里面的上下文Activity的this,需要用 maven-wgllss-sample-ui-other2-lib2下BasePluginActivity的activity如下:
 override fun <T : View> findViewById(id: Int): T {
        return activity.findViewById(id)
    }

    override fun getIntent() = activity.intent

    override fun getWindow() = activity.window

    override fun setRequestedOrientation(requestedOrientation: Int) {
        activity.requestedOrientation = requestedOrientation
    }

这里本来可以 this.intent要用 activity.intent ,this.window要用 activity.window,或者要用到的,在BasePluginActivity里面都给转成 activity.xxx等

而 HomeActivity里面的this,则不需要

总结

本文对 WXDynamicPlugin 全动态化框架 接入详细指南,包括:
1、接入Host设计
2、接入插件设计
3、如何动态修改插件化框架SDK?
4、插件开发过程中注意事项
