Handler是Android消息机制的上层接口，Handler的运行需要底层的MessageQueue和Looper的支撑。
MessageQueue 采用单链表的数据结构来存储消息列表，称为消息队列，它按照Message的时间when来进行排序，是个有序队列。MessageQueue这是一个消息存储单元，不能去处理消息，这就需要Looper来实现了。Looper会以无限循环的方式查看队列中是否有新消息，有的话就去处理，没有的话就等待。
Handler的主要作用就是将一个任务切换到指定线程中去执行。Android规定UI只能在主线程进行，通过ViewRootImpl对UI操作进行了验证，通过ViewRootImpl的checkThread 方法来完成。
Android的UI控件不是线程安全的，采用锁机制会降低UI访问效率，阻塞线程的行为，所以采用单线程模型来处理UI操作。
一个线程可以有多个Handler，每个Handler只有一个Looper，一个Looper只有一个MessageQueue。
final Looper mLooper;
final MessageQueue mQueue;
public Handler() {
this(null , false);
}
public Handler(Callback callback, boolean async){
...
mLooper = Looper.myLooper();
if (mLooper == null) {
throw new RuntimeException(
"Can't create handler inside thread " + Thread.currentThread()
+ " that has not called Looper.prepare()");
}
mQueue = mLooper.mQueue;
mCallback = callback;
mAsynchronous = async;
}
static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal<Looper>();
public static @Nullable Looper myLooper() {
return sThreadLocal.get();
}
Handler中使用的Looper是通过ThreadLocal获取当前线程的Looper对象。TheadLocal可以在不同线程中互不干扰的存储并提供数据。线程默认是没有Looper的，所以如果使用Handler就必须为线程创建Looper。而我们常说的主线程就是ActivityThread，在ActivityThread的main方法中通过Looper.prepareMainLooper()初始化Looper对象以及Looper.loop()来开启无限循环，所以主线程默认可以使用Handler。
public static void prepareMainLooper () {
prepare(false);
synchronized(Looper.class){
if(sMainLooper != null){
// 主线程的Looper已经创建了
throw new IllegalStateException("The main Looper has already been prepared.");
}
sMainLooper = myLooper();
}
}
private static void prepare(boolean quitAllowed) {
if (sThreadLocal.get() != null) {
// 一个线程只能创建一个Looper
throw new RuntimeException("Only one Looper may be created per thread");
}
// 新创建的Looper设置到了线程本地变量sThreadLocal中
sThreadLocal.set(new Looper(quitAllowed));
}
private Looper(boolean quitAllowed) {
mQueue = new MessageQueue(quitAllowed);
mThread = Thread.currentThread();
}
MessageQueue(boolean quitAllowed) {
mQuitAllowed = quitAllowed;
// 注意MessageQueue的真正实现是Native层，nativeInit函数在Native层创建了一个与MessageQueue对应的NativeMessageQueue对象
mPtr = nativeInit();
}
public static @Nullable Looper myLooper() {
return sThreadLocal.get();
}
public static void loop() {
...
for(;;){
Message msg = queue.next();
if(msg == null){
return;
}
try{
// 这个msg.target就是Handler
msg.target.dispatchMessage(msg);
...
} finally {
...
}
}
}
public void dispatchMessage( Message msg) {
if(msg.callback != null){
// 通过post(Runnable)发送的消息会执行到这里
handleCallback(msg);
} else {
// 通过sendMessage发送的消息执行到这里
if(mCallback != null){
if(mCallback.handleMessage(msg)) {
return;
}
}
handleMessage(msg);
}
}
// 这个空方法是我们再创建Handler是要覆盖的方法
public void handleMessage (Message msg) {}
3.1. Handler的 sendMessage 系列方法
sendMessage/sendMessageDelayed/sendMessageAtTime 最终会调到sendMessageAtTime的enqueueMessage()中。
private boolean enqueueMessage(@NonNull MessageQueue queue, @NonNull Message msg,
long uptimeMillis) {
// 把handler赋值给msg.target
msg.target = this;
msg.workSourceUid = ThreadLocalWorkSource.getUid();
if (mAsynchronous) {
msg.setAsynchronous(true);
}
return queue.enqueueMessage(msg, uptimeMillis);
}
boolean enqueueMessage(Message msg, long when) {
if (msg.target == null) {
throw new IllegalArgumentException("Message must have a target.");
}
synchronized (this) {
if (msg.isInUse()) {
throw new IllegalStateException(msg + " This message is already in use.");
}
if (mQuitting) {
IllegalStateException e = new IllegalStateException(
msg.target + " sending message to a Handler on a dead thread");
Log.w(TAG, e.getMessage(), e);
msg.recycle();
return false;
}
msg.markInUse();
msg.when = when;
Message p = mMessages;
boolean needWake;
// 根据时间进行排序
if (p == null || when == 0 || when < p.when) {
// New head, wake up the event queue if blocked.
msg.next = p;
mMessages = msg;
needWake = mBlocked;
} else {
needWake = mBlocked && p.target == null && msg.isAsynchronous();
Message prev;
for (;;) {
prev = p;
p = p.next;
if (p == null || when < p.when) {
break;
}
if (needWake && p.isAsynchronous()) {
needWake = false;
}
}
msg.next = p; // invariant: p == prev.next
prev.next = msg;
}
// We can assume mPtr != 0 because mQuitting is false.
if (needWake) {
// 调用Native层代码，添加消息时可能在阻塞状态
nativeWake(mPtr);
}
}
return true;
}
3.2. Handler 的post(Runnable) 与 sendMessage 有什么区别？
public final boolean post(@NonNull Runnable r) {
return sendMessageDelayed(getPostMessage(r), 0);
}
private static Message getPostMessage(Runnable r) {
Message m = Message.obtain();
m.callback = r;
return m;
}
post(Runnable)会将Runnable赋值到Message的callback变量中，这个Runnable会在Looper从MessageQueue中取出Message后，调用dispatchMessage的时候处理。
3.3. Handler的sendMessageDelayed 或者 postDelayed 是如何实现的？
消息延时处理的核心就是在获取Message的阶段。
Message next() {
...
int nextPollTimeoutMillis = 0;
for (;;) {
if (nextPollTimeoutMillis != 0) {
Binder.flushPendingCommands();
}
// 消息队列若为空，取消息时也可能在阻塞状态
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) {
...
if (msg != null) {
// 当前时间小于消息触发时间，计算一个timeout
if (now < msg.when) {
// Next message is not ready. Set a timeout to wake up when it is ready.
nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
} else {
// Got a message.
mBlocked = false;
if (prevMsg != null) {
prevMsg.next = msg.next;
} else {
mMessages = msg.next;
}
msg.next = null;
if (DEBUG) Log.v(TAG, "Returning message: " + msg);
msg.markInUse();
return msg;
}
} else {
// No more messages.
nextPollTimeoutMillis = -1;
}
...
nextPollTimeoutMillis = 0;
}
}
延迟消息的执行时间不是准确的
3.4. Looper.loop() 为什么不会阻塞主线程？
先来看一下MessageQueue.java中定义的native层方法都有哪些？
private native static long nativeInit();
private native static void nativeDestroy(long ptr);
@UnsupportedAppUsage
private native void nativePollOnce(long ptr, int timeoutMillis); /*non-static for callbacks*/
private native static void nativeWake(long ptr);
private native static boolean nativeIsPolling(long ptr);
private native static void nativeSetFileDescriptorEvents(long ptr, int fd, int events);
// Java层的next方法
Message next() {
...
int nextPollTimeoutMillis = 0;
for (;;) {
if (nextPollTimeoutMillis != 0) {
Binder.flushPendingCommands();
}
// 调用Native层的方法
nativePollOnce(ptr, nextPollTimeoutMillis);
}
...
}
上面MessageQueue.java 的构造方法中，调用了NativeInt方法。
MessageQueue(boolean quitAllowed) {
mQuitAllowed = quitAllowed;
mPtr = nativeInit();
}
android_os_MessageQueue.cpp
// 这是NativeInt方法在Native层的实现
static jlong android_os_MessageQueue_nativeInit(JNIEnv* env, jclass clazz) {
// NativeMessageQueue是MessageQueue在Native层的代表
NativeMessageQueue* nativeMessageQueue = new NativeMessageQueue();
if (!nativeMessageQueue) {
jniThrowRuntimeException(env, "Unable to allocate native queue");
return 0;
}
nativeMessageQueue->incStrong(env);
// 将这个NativeMessageQueue的指针给Java层
return reinterpret_cast<jlong>(nativeMessageQueue);
}
// NativeMessageQueue中生成了Looper对象
> 注意这是Native层Looper，它几乎重写了Java层的Looper逻辑
NativeMessageQueue::NativeMessageQueue() :
mPollEnv(NULL), mPollObj(NULL), mExceptionObj(NULL) {
mLooper = Looper::getForThread();
if (mLooper == NULL) {
mLooper = new Looper(false);
Looper::setForThread(mLooper);
}
}
// Looper里创建了epoll，注册了事件
Looper::Looper(bool allowNonCallbacks) :
mAllowNonCallbacks(allowNonCallbacks), mSendingMessage(false),
mPolling(false), mEpollFd(-1), mEpollRebuildRequired(false),
mNextRequestSeq(0), mResponseIndex(0), mNextMessageUptime(LLONG_MAX) {
// 使用这个函数来创建一个事件对象，该函数返回一个文件描述符来代表这个事件对象，之后我们就用这个来调用对象
mWakeEventFd = eventfd(0, EFD_NONBLOCK | EFD_CLOEXEC);
LOG_ALWAYS_FATAL_IF(mWakeEventFd < 0, "Could not make wake event fd: %s",
strerror(errno));
AutoMutex _l(mLock);
// 重建epoll事件
rebuildEpollLocked();
}
// TLS，线程本地存储，可以理解为Java端的ThreadLocal
// 将创建好的Looper保存到TLS中。
void Looper::setForThread(const sp<Looper>& looper) {
sp<Looper> old = getForThread(); // also has side-effect of initializing TLS
if (looper != NULL) {
looper->incStrong((void*)threadDestructor);
}
pthread_setspecific(gTLSKey, looper.get());
if (old != NULL) {
old->decStrong((void*)threadDestructor);
}
}
// Java层的Looper的loop()死循环中，调用MessageQueue.java的next()方法，next()方法调用nativePollOnce
static void android_os_MessageQueue_nativePollOnce(JNIEnv* env, jobject obj,
jlong ptr, jint timeoutMillis) {
NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
nativeMessageQueue->pollOnce(env, obj, timeoutMillis);
}
// MessageQueue.cpp
void NativeMessageQueue::pollOnce(JNIEnv* env, jobject pollObj, int timeoutMillis) {
mPollEnv = env;
mPollObj = pollObj;
mLooper->pollOnce(timeoutMillis);
mPollObj = NULL;
mPollEnv = NULL;
if (mExceptionObj) {
env->Throw(mExceptionObj);
env->DeleteLocalRef(mExceptionObj);
mExceptionObj = NULL;
}
}
// Looper.cpp
int Looper::pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData) {
int result = 0;
for (;;) {
...
// timeoutMillis就是Java层设置的超时时间
result = pollInner(timeoutMillis);
}
}
// Looper.cpp
int Looper::pollInner(int timeoutMillis) {
...
// Poll.
int result = POLL_WAKE;
...
// 关键方法，这个方法会等待事情发生或者超时
// 在nativeWake方法向管道写端写入字符时，该方法会返回，否则一直阻塞
int eventCount = epoll_wait(mEpollFd, eventItems, EPOLL_MAX_EVENTS, timeoutMillis);
...
//从epoll_wait()里唤醒了，读取管道内容
awoken();
...
return result;
}
// 从管道里读取内容，已经拿到Native层的Message了
void Looper::awoken() {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ awoken", this);
#endif
uint64_t counter;
TEMP_FAILURE_RETRY(read(mWakeEventFd, &counter, sizeof(uint64_t)));
}
// nativeWake()方法在MessageQueue.java的enqueueMessage()中被调用
android_os_MessageQueue.cpp
static void android_os_MessageQueue_nativeWake(JNIEnv* env, jclass clazz, jlong ptr) {
NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
nativeMessageQueue->wake();
}
void NativeMessageQueue::wake() {
mLooper->wake();
}
// Looper.cpp
// 如何唤醒的呢？
// 通过调用write()向管道写入一个整数1，TEMP_FAILURE_RETRY就是失败不断的重试，直到成功唤醒为止，
// 成功写入后，管道的另一端就会接收到，并从阻塞状态结束，即从epoll_wait()返回，执行后面代码
void Looper::wake() {
#if DEBUG_POLL_AND_WAKE
ALOGD("%p ~ wake", this);
#endif
uint64_t inc = 1;
ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd, &inc, sizeof(uint64_t)));
if (nWrite != sizeof(uint64_t)) {
if (errno != EAGAIN) {
LOG_ALWAYS_FATAL("Could not write wake signal to fd %d: %s",
mWakeEventFd, strerror(errno));
}
}
}
在enqueueMessage() 和 next()方法执行时可能会发生阻塞，但是没有发生ANR，原因就在于两个native方法，nativeWake 和 nativePollOnce。 它的本质就是Linux的管道。管道，其本质是也是文件，但又和普通的文件会有所不同：管道缓冲区大小一般为1页，即4K字节。管道分为读端和写端，读端负责从管道拿数据，当数据为空时则阻塞；写端向管道写数据，当管道缓存区满时则阻塞。
在主线程的MessageQueue没有消息时，会阻塞在next方法中的nativePollOnce方法，主线程会释放CPU资源进入休眠状态，直到下次消息到达或者有事务发生，通过往pipe管道写端写入数据来唤醒主线程工作，采用epoll机制。

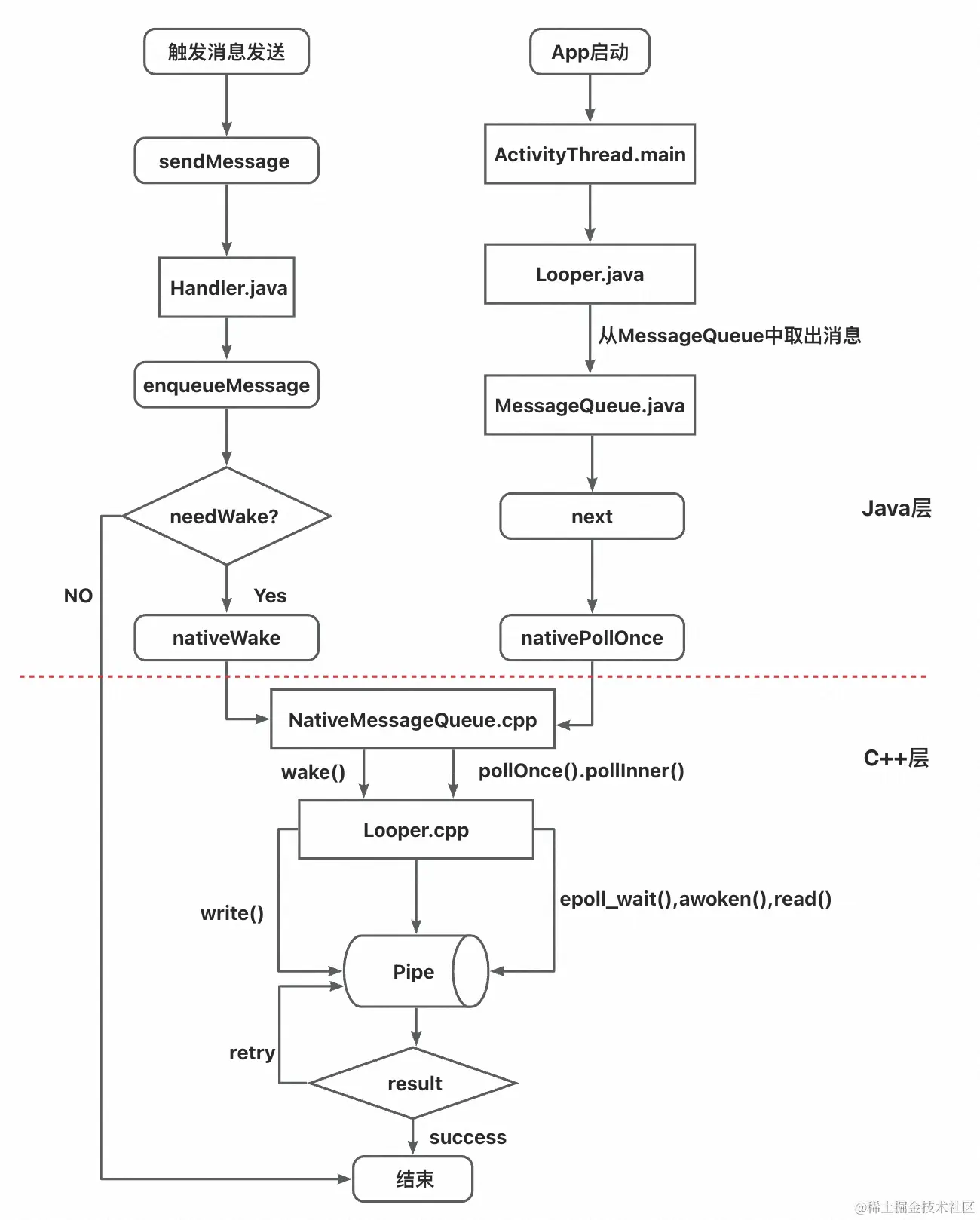

写了这么多，参考下面这张图来看一下过程
注意在子线程中创建了Looper后，在所有事情都完成以后应该调用quit方法来终止消息循环，否则这个子线程就会一直等待(阻塞)状态。退出Looper后线程就会终止，所以在不需要的时候要及时终止Looper。
