安卓 UI 开发（二）

原文：zh.annas-archive.org/md5/0C4D876AAF9D190F8124849256569042

译者：飞龙

协议：CC BY-NC-SA 4.0

第三章：使用专用 Android 控件进行开发

除了许多通用控件，如按钮、文本字段和复选框外，Android 还包括各种更专业的控件。虽然按钮相当通用，在许多情况下都有用途，但例如图库控件则更为针对性。在本章中，我们将开始研究更专业的 Android 控件，它们的出现位置以及最佳使用方法。

尽管这些是非常专业的View类，但它们非常重要。如前所述（这一点真的非常重要）良好用户界面设计的一个基石是一致性。例如DatePicker控件。它绝对不是世界上最漂亮的日期选择器。它不是一个日历控件，因此用户有时很难选择确切的日期（大多数人会想到“下周二”，而不是“17 号星期二”）。然而，DatePicker是标准的！所以用户确切知道如何使用它，他们不必使用一个有问题的日历实现。本章将使用 Android 更专业的View和布局类：

• Tab布局

• TextSwitcher

• Gallery

• DatePicker

• TimePicker

• RatingBar

这些类具有非常特殊的目的，其中一些在实现方式上略有不同。本章将探讨如何以及在何处使用这些控件，以及在使用它们的实现细节上需要小心。我们还将讨论如何将这些元素最佳地融入到应用程序和布局中。

创建一个餐厅评论应用程序

在上一章中，我们构建了一个外卖应用程序。在本章中，我们将要看看餐厅评论。该应用程序将允许用户查看其他人对餐厅的看法，一个餐厅照片的图库，以及最终在线预订的部分。我们将应用程序分为三个部分：

• 回顾：此餐厅的评论和评分信息

• 照片：餐厅的照片图库

• 预订：向餐厅提出预订请求

当构建一个需要快速向用户展示这三个部分的应用程序时，最合理的选择是将每个部分放在屏幕上的一个标签页中。这样用户可以在三个部分之间切换，而无需同时将它们全部显示在屏幕上。这还节省了屏幕空间，为每个部分提供更多的空间。

回顾标签将包括人们对正在查看的餐厅的循环评论列表，以及餐厅的平均“星级”评分。

展示餐厅的照片是照片标签的工作。我们将在屏幕顶部为用户提供一个缩略图“轨道”，并使用剩余的屏幕空间显示所选图像。

对于预订标签，我们希望捕获用户的名字以及他们希望预订的时间（日期和时间）。最后，我们还需要知道预订将是为多少人。

动手时间——创建机器人评审项目结构

要开始这个示例，我们需要一个带有新的Activity的新项目。新的布局和Activity将与前两章的结构略有不同。为了构建标签式布局，我们需要使用FrameLayout类。因此，首先，我们将创建一个新的项目结构，并从一个框架开始，这个框架最终将成为我们的标签布局结构。这可以填充三个内容区域。

1. 使用 Android 命令行工具创建一个新的 Android 项目：

   android create project -n RoboticReview -p RoboticReview -k com.packtpub.roboticreview -a ReviewActivity -t 3



2. 在编辑器或 IDE 中打开res/layout/main.xml文件。

3. 清除默认代码（保留 XML 头）。

4. 创建一个根FrameLayout元素：

   <FrameLayout

       android:layout_width="fill_parent"
       android:layout_height="fill_parent">


5. 在新的FrameLayout元素内，添加一个垂直 LinearLayout：

   <LinearLayout android:id="@+id/review"
                 android:orientation="vertical"
                 android:layout_width="fill_parent"
                 android:layout_height="wrap_content">
   </LinearLayout>


6. 在LinearLayout之后，添加另一个空的LinearLayout元素：

   <LinearLayout android:id="@+id/photos"
                 android:orientation="vertical"
                 android:layout_width="fill_parent"
                 android:layout_height="wrap_content">
   </LinearLayout>


7. 然后，在第二个LinearLayout元素之后，添加一个空的ScrollView：

   <ScrollView android:id="@+id/reservation"
               android:layout_width="fill_parent"
               android:layout_height="fill_parent">
   </ScrollView>


FrameLayout将被 Android 标签结构用作内容区域，每个子元素都将成为一个标签的内容。在上面的布局中，我们为评审和照片部分添加了两个LinearLayout元素，并为预订标签添加了一个ScrollView。

刚才发生了什么？

我们刚刚开始“餐厅评审”应用程序，为用户界面构建了一个框架。在继续示例之前，我们应该先浏览一下这个main.xml文件的几个关键部分。

首先，我们的根元素是一个FrameLayout。FrameLayout将其所有子元素锚定在自己的左上角。实际上，两个LinearLayout和ScrollView将相互重叠。这种结构可以用来形成类似于 Java AWT CardLayout的东西，TabHost对象将使用它来在相应标签处于激活状态时显示这些对象。

其次，每个LinearLayout和ScrollView都有一个 ID。为了将它们标识为标签根，我们需要能够从 Java 代码轻松访问它们。标签结构可能在 XML 中设计，但它们需要在 Java 中组合。

构建 TabActivity

为了继续，我们需要我们的Activity类来设置我们在main.xml文件中声明为标签的三个标签内容元素。按偏好，Android 中的所有标签都应该有一个图标。

以下是去掉图标的标签页的截图：

以下是带有图标的标签页的截图：

创建标签图标

安卓应用程序具有由系统提供的默认控件定义的特定外观和感觉。为了使所有应用程序对用户保持一致，应用开发者应遵循一系列的用户界面指南。虽然让应用程序脱颖而出很重要，但用户经常会因为应用程序不熟悉或看起来不协调而感到沮丧（这也是自动移植的应用程序通常非常不受欢迎的原因之一）。

安卓的标签和图标

在为应用程序选择标签图标时，最好实践是包含几个不同版本，以适应不同的屏幕大小和密度。在高密度屏幕上看起来很好的抗锯齿角，在低密度屏幕上看起来会很糟糕。对于非常小的屏幕，你也可以提供完全不同的图标，而不是丢失所有图标细节。当安卓标签被选中时，它们会显得凸起，而在未选中时则降低到背景中。安卓标签图标应该具有与它们所在标签相反的“雕刻”效果，即选中时降低，未选中时凸起。因此，图标主要有两种状态：选中状态和未选中状态。为了在这两种状态之间切换，标签图标通常由三个资源文件组成：

• 选中图标的图像

• 未选中图标的图像

• 一个描述图标两种状态的 XML 文件

标签图标通常是简单的形状，而图像大小是正方形（通常最大为 32 x 32 像素）。对于不同像素密度的屏幕，应使用图像的不同变体（详见第一章，开发一个简单的活动关于“资源选择”的细节）。通常，对于选中状态，你会使用深色外凸图像，因为当标签被选中时，标签背景是浅色的。对于未选中的图标，正好相反，应该使用浅色内凹图像。

安卓应用程序中的位图图像应始终为 PNG 格式。我们将评论标签的选中图标命名为 res/drawable/ic_tab_selstar.png，未选中图标文件命名为 res/drawable/ic_tab_unselstar.png。为了自动在这两张图像之间切换状态，我们定义了一个特殊的 StateListDrawable 作为 XML 文件。因此，评论图标实际上在一个名为 res/drawable/review.xml 的文件中，其看起来像这样：

<selector
          android:constantSize="true">

    <item
        android:drawable="@drawable/ic_tab_selstar"
        android:state_selected="false"/>

    <item
        android:drawable="@drawable/ic_tab_unselstar"
        android:state_selected="true"/>
</selector>

注意 <selector> 元素的 android:constantSize="true" 属性。默认情况下，安卓会假定 StateListDrawable 对象中的每个状态都会导致图像大小不同，进而可能导致用户界面重新运行布局计算。这可能会相当耗时，所以最好声明你的每个状态都是完全相同的大小。

在这个例子中，我们将使用三个标签图标，每个图标有两种状态。这些图标分别名为review、photos和book。每个图标都由三个文件组成：一个用于选中状态的 PNG 文件，一个用于未选中状态的 PNG 文件，以及一个定义状态选择器的 XML 文件。从我们的应用程序中，我们只需要直接使用状态选择器的 XML 文件，实际的 PNG 文件由 Android API 来加载。

实现 ReviewActivity

和往常一样，我们希望在我们的strings.xml文件中有本地化的文本。打开res/values/strings.xml文件，并复制以下代码到它里面：

<resources>
    <string name="app_name">Robotic Review</string>
    <string name="review">Review</string>
    <string name="gallery">Photos</string>
    <string name="reservation">Reservations</string>
</resources>

行动时刻——编写 ReviewActivity 类

如前所述，我们需要在 Java 代码中设置我们的标签布局结构。幸运的是，Android 提供了一个非常实用的TabActivity类，它为我们完成了大部分繁重的工作，提供了一个现成的TabHost对象，我们可以用这个对象构建Activity的标签结构。

1. 打开之前生成的ReviewActivity.java文件，在编辑器或 IDE 中。

2. 不要扩展Activity，将类改为继承TabActivity：

   public class ReviewActivity extends TabActivity


3. 在onCreate方法中，完全移除setContentView(R.layout.main)这一行（由android create project工具生成）。

4. 首先，从你的父类中获取TabHost对象：

   TabHost tabs = getTabHost();


5. 接下来，我们将布局 XML 文件加载到TabHost的内容视图中：

   getLayoutInflater().inflate(
           R.layout.main,
           tabs.getTabContentView(),
           true);


6. 我们需要访问我们应用程序的其他资源：

   Resources resources = getResources();


7. 现在我们为Review标签定义一个TabSpec：

   TabHost.TabSpec details =
           tabs.newTabSpec("review").
           setContent(R.id.review).
           setIndicator(getString(R.string.review),
           resources.getDrawable(R.drawable.review));


8. 使用前面的模式为Photos和Reservation标签定义另外两个TabSpec变量。

9. 将每个TabSpec对象添加到我们的TabHost中：

   tabs.addTab(details);
   tabs.addTab(gallery);
   tabs.addTab(reservation);


这就完成了ReviewActivity类的标签结构的创建。

刚才发生了什么？

我们为我们的新ReviewActivity构建了一个非常基本的标签布局。在使用标签时，我们并没有简单地使用Activity.setContentView方法，而是自己加载了布局 XML 文件。然后我们使用了TabActivity类提供的TabHost对象创建了三个TabSpec对象。TabSpec是一个构建器对象，它允许你构建你的标签内容，类似于使用StringBuilder构建文本的方式。

TabSpec的内容是将会附加到屏幕上标签的内容视图（通过setContent方法分配）。在这个例子中，我们选择了最简单的选项，在main.xml文件中定义了标签内容。也可以通过使用TabHost.TabContentFactory接口懒加载标签内容，或者甚至通过使用setContent(Intent)将外部Activity（如拨号器或浏览器）放入标签中。但是，为了这个例子的目的，我们使用了最简单的选项。

你会注意到TabSpec（类似于StringBuilder类）支持方法调用的链式操作，这使得以“单次设置”方法（如之前所做的）或分阶段构建TabSpec（即在从外部服务加载时）变得简单且灵活。

我们分配给TabSpec的indicator是将在标签上显示的内容。在前一个案例中，是一段文本和我们的图标。从 API 级别 4（Android 版本 1.6）开始，可以使用View对象作为indicator，允许完全自定义标签的外观和感觉。为了保持示例简单（并与早期版本兼容），我们提供了一个String资源作为indicator。

行动时间 - 创建评论布局

我们已经有了一个标签结构的框架，但里面还没有内容。第一个标签标题为评论，这就是我们将要开始的地方。我们已经完成了足够的 Java 代码以加载标签并将它们显示在屏幕上。现在我们回到main.xml布局文件，用一些提供用户评论信息的部件填充这个标签。

1. 在编辑器或 IDE 中打开res/layout/main.xml。

2. 在我们命名为review的<LayoutElement>内，添加一个新的TextView，它将包含餐厅的名称：

   <TextView android:id="@+id/name"
             android:textStyle="bold"
             android:textSize="25sp"
             android:textColor="#ffffffff"
             android:gravity="center|center_vertical"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


3. 在新的TextView下方，添加一个新的RatingBar，我们将在这里显示其他人对餐厅的评分：

   <RatingBar android:id="@+id/stars"
              android:numStars="5"
              android:layout_width="wrap_content"
              android:layout_height="wrap_content"/>


4. 为了保持这个第一个标签简单，我们添加了一个TextSwitcher，我们可以在其中显示其他人对餐厅的评论：

   <TextSwitcher android:id="@+id/reviews"
                 android:inAnimation="@android:anim/fade_in"
                 android:outAnimation="@android:anim/fade_out"
                 android:layout_width="fill_parent"
                 android:layout_height="fill_parent"/>


在这个例子中，评论标签只有三个小部件，但可以轻松添加更多，让用户输入自己的评论。

刚才发生了什么

我们刚刚为第一个标签组合了布局。我们创建的RatingBar具有wrap_content的宽度，这非常重要。如果你使用fill_parent，则RatingBar中可见的星星数量将尽可能多地适应屏幕。如果你想控制RatingBar上显示的星星数量，请坚持使用wrap_content，但还要确保（至少在竖屏布局上）RatingBar有自己的水平线。如果你现在在模拟器中安装Activity，你将不会在TextView或TextSwitcher中看到任何内容。

TextSwitcher没有默认动画，因此我们将“进入”动画指定为android包提供的默认fade_in，而“退出”动画将是fade_out。这种语法用于访问可以在android.R类中找到的资源。

使用切换器类

我们已经放置的TextSwitcher用于在不同的TextView对象之间进行动画切换。它非常适合显示像股票价格变化、新闻标题或在我们的案例中，评论这样的内容。它继承自ViewSwitcher，后者可以用于在任意两个通用View对象之间进行动画切换。ViewSwitcher扩展了ViewAnimator，后者可以用作一种动画CardLayout。

我们希望展示一系列来自过去客户的评论，并通过简短动画使它们之间渐变。TextSwitcher 需要两个 TextView 对象（它会要求我们动态创建），在我们的示例中。我们希望这些对象在资源文件中。

为了示例的下一部分，我们需要一些评论。而不是使用网络服务或类似的东西来获取真实的评论，这个示例将从其应用程序资源中加载一些评论。打开 res/values/strings.xml 文件，并添加带有一些可能评论的 <string-array name="comments">：

<string-array name="comments">
    <item>Just Fantastic</item>
    <item>Amazing Food</item>
    <item>What rubbish, the food was too hairy</item>
    <item>Messy kitchen; call the health inspector.</item>
</string-array>

行动时间——开启 TextSwitcher

我们希望 TextSwitcher 每 5 秒钟显示下一个列出的评论。为此，我们将需要使用新的资源和一个 Handler 对象。Handler 是 Android 应用程序和服务之间在线程之间发布消息的方式，也可以用于在将来的某个时间点安排消息。它比 java.util.Timer 更受推荐的结构，因为 Handler 对象不会分配新的 Thread。在我们的情况下，Timer 过于复杂，因为只有一个任务我们想要安排。

1. 在你的 res/layout 目录中创建一个名为 review_comment.xml 的新 XML 文件。

2. 将以下代码复制到新的 review_comment.xml 文件中：

   <TextView



       android:gravity="left|top"
       android:textStyle="italic"
       android:textSize="16sp"
       android:padding="5dip"
       android:layout_width="fill_parent"
       android:layout_height="wrap_content"/>


3. 在编辑器或 IDE 中打开 ReviewActivity.java 文件。

4. 我们需要能够加载 TextSwitcher 的 review_comment 资源，所以 ReviewActivity 需要实现 ViewSwitcher.ViewFactory 接口。

5. 为了更新 TextSwitcher，我们需要与一个 Handler 交互，在这里最简单的方法是也实现 Runnable。

6. 在 ReviewActivity 类的顶部，声明一个 Handler 对象：

   private final Handler switchCommentHandler = new Handler();


7. 我们还希望在我们的 run() 方法中保留对 TextSwitcher 的引用，当我们切换评论时：

   private TextSwitcher switcher;


8. 为了显示评论，我们将需要一个评论数组，以及一个索引来跟踪 TextSwitcher 正在显示哪个评论：

   private String[] comments;
   private int commentIndex = 0;


9. 现在，在 onCreate 方法中，将 TabSpec 对象添加到 TabHost 之后，从 Resources 中读取 comments 字符串数组：

   comments = resources.getStringArray(R.array.comments);


10. 接下来，找到 TextSwitcher 并将其分配给 switcher 字段：

    switcher = (TextSwitcher)findViewById(R.id.reviews);


11. 告诉 TextSwitcher，ReviewActivity 对象将是它的 ViewFactory：

    switcher.setFactory(this);


12. 为了符合 ViewFactory 的规范，我们需要编写一个 makeView 方法。在我们的例子中这非常简单——只需膨胀 review_comment 资源：

    public View makeView() {
        return getLayoutInflater().inflate(
                R.layout.review_comment, null);
    }


13. 重写 onStart 方法，以便我们可以发布之前声明的 Handler 对象上的第一个定时事件：

    protected void onStart() {
        super.onStart();
        switchCommentHandler.postDelayed(this, 5 * 1000l);
    }


14. 类似地，重写 onStop 方法以取消任何未来的回调：

    protected void onStop() {
        super.onStop();
        switchCommentHandler.removeCallbacks(this);
    }


15. 最后，run() 方法在 TextSwitcher 中交替评论，并在 finally 块中，在 5 秒后将自身重新发布到 Handler 队列中：

    public void run() {
        try {
            switcher.setText(comments[commentIndex++]);
            if(commentIndex >= comments.length) {
                commentIndex = 0;
            }
        } finally {
            switchCommentHandler.postDelayed(this, 5 * 1000l);
        }
    }


使用Handler对象而不是创建Thread对象意味着所有定时任务可以共享主用户界面线程，而不是各自分配一个单独的线程。这减少了应用程序在设备上占用的内存和 CPU 负载，对应用程序性能和电池寿命有直接影响。

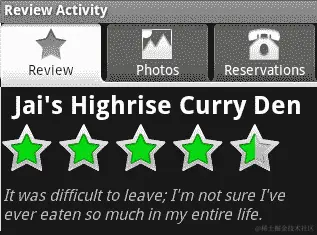

刚才发生了什么?

我们刚刚构建了一个简单的定时器结构，用旋转的评论数组更新TextSwitcher。Handler类是在两个应用程序线程之间发布消息和操作的一种便捷方式。在 Android 中，与 Swing 一样，用户界面不是线程安全的，因此线程间通信变得非常重要。Handler对象试图将自己绑定到创建它的线程（在前面的情况下，是main线程）。

创建Handler对象的线程必须有一个关联的Looper对象，这是前提条件。你可以在自己的线程中通过继承HandlerThread类或使用Looper.prepare()方法来设置这个。发送到Handler对象的消息将由与同一线程关联的Looper执行。通过将我们的ReviewActivity（实现了Runnable）发送到我们在main线程中创建的Handler对象，我们知道无论哪个线程发布它，ReviewActivity.run()方法都将在main线程上执行。

对于长时间运行的任务（例如获取网页或长时间的计算），Android 提供了一个与SwingWorker类惊人相似的类，名为AsyncTask。AsyncTask（与Handler一样）可以在android.os包中找到，你可以通过继承来使用它。AsyncTask用于允许后台任务与用户界面之间的交互（以更新进度条或类似需求）。

创建一个简单的照片画廊

Gallery这个词的使用有点误导人，它实际上是一个具有“单选项目”选择模型的水平行项目。在这个例子中，我们将使用Gallery类做它最擅长的事情，即显示缩略图。但是，正如你将看到的，它能够显示几乎任何内容的滚动列表。由于Gallery是一个微调器，你可以以与Spinner对象或ListView相同的方式使用它，即使用Adapter。

动手时间——构建照片标签

在我们能够将图像添加到Gallery之前，我们需要在屏幕上有一个Gallery对象。为了开始这个练习，我们将向我们的标签中的FrameLayout添加一个Gallery对象和一个ImageView。这将在本章开始时创建的Photos标签下显示。我们将坚持使用相对传统的照片画廊模型，在屏幕顶部滑动缩略图，在下面显示选定图像的完整视图。

1. 在你的编辑器或 IDE 中打开res/layout/main.xml。

2. 在第二个LinearLayout中，使用android:id="@+id/photos"，添加一个新的Gallery元素以容纳缩略图：

   <Gallery android:id="@+id/gallery"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"/>


3. 默认情况下，Gallery对象会将内容挤压在一起，这在我们的案例中看起来并不好。你可以通过使用Gallery类的spacing属性，在项目之间添加一点内边距：

   android:spacing="5dip"


4. 我们在Gallery正上方也有标签页，并且在它下面会直接放置一个ImageView。同样，这里不会有任何内边距，所以我们需要使用外边距来添加一些空间：

   android:layout_marginTop="5dip"
   android:layout_marginBottom="5dip"


5. 现在创建一个ImageView，我们可以用它来显示全尺寸的图片：

   <ImageView android:id="@+id/photo"
              android:layout_width="fill_parent"
              android:layout_height="fill_parent"/>


6. 为了确保全屏显示能正确缩放，我们需要在ImageView上指定scaleType：

   android:scaleType="centerInside"

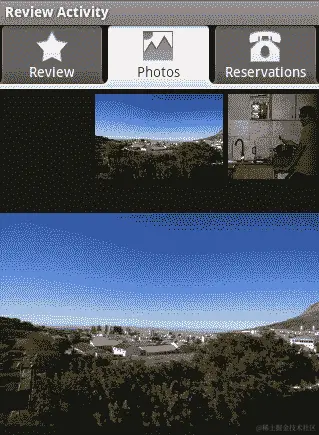

Gallery元素在屏幕顶部为我们提供了缩略图轨道。在Gallery中选择的图片将在ImageView小部件中以全尺寸显示。

刚才发生了什么？

我们刚刚用基本照片画廊所需的标准小部件填充了第二个标签页。这个结构非常通用，但用户也非常熟悉和理解。Gallery类将处理缩略图、滚动和选择。但是，你需要将选定的图片填充到主ImageView中，并提供Gallery对象要在屏幕上显示的缩略图小部件。

Gallery元素上的间距属性将添加一些空白，这作为缩略图之间的简单分隔符。你也可以在每个缩略图图像中添加边框，为返回的每个缩略图ImageView小部件添加边框，或者使用自定义小部件创建边框。

创建一个缩略图小部件

为了在Gallery对象中显示缩略图，我们需要为每个缩略图创建一个ImageView对象。我们可以在 Java 代码中轻松完成，但像往常一样，即使是最基本的小部件，也最好使用 XML 资源构建。在这种情况下，在res/layout目录中创建一个新的 XML 资源。将新文件命名为gallery_thn.xml，并将以下代码复制到其中：

<ImageView
           android:scaleType="fitXY"/>

没错，它只有两行 XML，但重申一遍，这允许我们为许多不同的配置自定义此小部件，而无需编辑 Java 代码。虽然编辑代码可能看起来不是问题（资源需要重新编译），但你也同样不希望最终得到一系列长长的if语句来决定如何确切地创建ImageView对象。

实现一个 GalleryAdapter

为了简化问题，本例我们将继续使用应用资源。我们将有两个资源 ID 数组，一个是缩略图，另一个是完整尺寸的图片。Adapter实现期望为每个项目提供一个标识符。在下一个示例中，我们将提供完整尺寸图像的资源 ID 作为标识符，这样我们在Adapter实现之外的类中可以轻松访问完整尺寸的图像。虽然这是一个不寻常的约定，但它为我们提供了一种在已定义结构内传递图像资源的便捷方式。

为了显示你的图库，你需要一些图像进行展示（我的尺寸为 480 x 319 像素）。对于这些图像中的每一个，你都需要在Gallery对象中显示一个缩略图。通常，这些应该是实际图像的缩小版本（我的缩小到 128 x 84 像素）。

是时候行动了——GalleryAdapter

创建GalleryAdapter与我们在第二章中创建的ListAdapter类非常相似。但是，GalleryAdapter将使用ImageView对象而不是TextView对象。它还将两个资源列表绑定在一起，而不是使用对象模型。

1. 在你的项目根包中创建一个新的 Java 类，名为GalleryAdapter。它应该扩展BaseAdapter类。

2. 声明一个整数数组来保存缩略图资源的 ID：

   private final int[] thumbnails = new int[]{
       R.drawable.curry_view_thn,
       R.drawable.jai_thn,
       // your other thumbnails
   };


3. 声明一个整数数组来保存完整尺寸图像资源的 ID：

   private final int[] images = new int[]{
       R.drawable.curry_view,
       R.drawable.jai,
       // your other full-size images
   };


4. getCount()方法仅仅是thumbnails数组的长度：

   public int getCount() {
       return thumbnails.length;
   }


5. getItem(int)方法返回完整尺寸图像资源的 ID：

   public Object getItem(int index) {
       return Integer.valueOf(images[index]);
   }


6. 如前所述，getItemId(int)方法返回完整尺寸图像资源的 ID（几乎与getItem(int)完全一样）：

   public long getItemId(int index) {
       return images[index];
   }


7. 最后，getView(int, View, ViewGroup)方法使用LayoutInflater读取并填充我们在gallery_thn.xml布局资源中创建的ImageView：

   public View getView(int index, View reuse, ViewGroup parent) {
       ImageView view = (reuse instanceof ImageView)
               ? (ImageView)reuse
               : (ImageView)LayoutInflater.
                            from(parent.getContext()).
                            inflate(R.layout.gallery_thn, null);
       view.setImageResource(thumbnails[index]);
       return view;
   }


Gallery类是AdapterView的子类，因此其功能与ListView对象相同。GalleryAdapter将为Gallery对象提供View对象以显示缩略图。

刚才发生了什么

与上一章构建的Adapter类类似，GalleryAdapter将尝试重用其getView方法中指定的任何View对象。然而，一个主要的区别是，这个GalleryAdapter是完全自包含的，并且总是显示相同的图像列表。

这个GalleryAdapter的示例非常简单。你也可以构建一个持有位图对象而不是资源 ID 引用的GalleryAdapter。然后你会使用ImageView.setImageBitmap方法，而不是ImageView.setImageResource。

你也可以通过让ImageView将全尺寸图片缩放成缩略图来消除缩略图。这将只需要修改gallery_thn.xml资源文件，以指定每个缩略图所需的大小。

<ImageView
           android:maxWidth="128dip"
           android:adjustViewBounds="true"
           android:scaleType="centerInside"/>

adjustViewBounds属性告诉ImageView调整自身大小，以保持其中图片的宽高比。我们还改变了scaleType属性为centerInside，当图片缩放时，这也会保持图片的宽高比。最后，我们为ImageView设置了最大宽度。使用标准的layout_width或layout_height属性会被Gallery类忽略，因此我们改为向ImageView指定所需缩略图的大小（layout_width和layout_height属性由Gallery处理，而maxWidth和maxHeight由ImageView处理）。

这将是一个标准的速度/大小权衡。拥有缩略图会占用更多的应用空间，但让ImageView执行缩放会使应用变慢。ImageView中的缩放算法也不会像 Adobe Photoshop 这样的图像处理应用中的缩放那样高质量。在大多数情况下这不会是问题，但如果你有高细节的图片，通常使用更简单的缩放算法会出现“缩放失真”。

是时候行动了——让图库工作起来

既然我们已经让GalleryAdapter工作起来了，我们需要将Gallery、GalleryAdapter和ImageView连接起来，以便当选择了一个缩略图时，可以在ImageView对象中显示该图片的全视图。

1. 在你的编辑器或 IDE 中打开ReviewActivity源代码。

2. 在ReviewActivity实现的接口中添加AdapterView.OnItemSelectedListener。

3. 在TextSwitcher声明下方，声明一个对ImageView的引用，该ImageView将用于显示全尺寸的图片：

   private TextSwitcher switcher;
   private ImageView photo;


4. 在onCreate方法的末尾，找到名为photo的ImageView并将其分配给你刚刚声明的引用：

   photo = ((ImageView)findViewById(R.id.photo));


5. 现在，获取在main.xml布局资源中声明的Gallery对象：

   Gallery photos = ((Gallery)findViewById(R.id.gallery));


6. 创建一个新的GalleryAdapter并将其设置在Gallery对象上：

   photos.setAdapter(new GalleryAdapter());


7. 将Gallery对象的OnItemSelectedListener设置为this：

   photos.setOnItemSelectedListener(this);


8. 在ReviewActivity类的末尾，添加onItemSelected方法：

   public void onItemSelected(
           AdapterView<?> av, View view, int idx, long id) {
       photo.setImageResource((int)id);
   }


9. OnItemSelectedListener还需要一个onNothingSelected方法，但对于这个例子，我们不需要它做任何事情。

GalleryAdapter通过id参数为ReviewActivity提供加载照片全视图所需的资源。如果图片位于远程服务器上，id参数也可以用作索引或标识符。

刚才发生了什么？

我们现在已经将Gallery对象连接到ImageView，我们将在其中显示全尺寸图片，而不是缩略图。我们使用了项目 ID 作为将全尺寸图片的资源 ID 直接发送到事件监听器的方式。这是一个相当奇怪的概念，因为你通常会使用对象模型。然而，在这个例子中，引入一个对象模型不仅仅会带来一个新类，它还需要在事件触发时从Adapter获取图片对象的另一个方法调用。

当你在像Gallery这样的AbsSpinner类上指定一个Adapter时，它会默认尝试选择从其新Adapter返回的第一个项目。这进而会通知已注册的OnItemSelectedListener对象。然而，由于 Android 用户界面对象使用的单线程模型，这个事件不会立即触发，而是在我们从onCreate方法返回后一段时间触发。当我们在Gallery对象上调用setAdapter(new GalleryAdapter())时，它会安排一个选择变更事件，然后我们收到这个事件。该事件导致ReviewActivity类显示GalleryAdapter对象中的第一张照片。

如果你现在在模拟器中重新安装应用程序，你将能够转到照片标签，浏览你用GalleryAdapter填充的所有图片的Gallery。

小测验

1. 如果在前一个例子中，你将OnItemSelectedListener替换为OnItemClickListener（像在ListView示例中所做的那样），会发生什么？

   1. 全尺寸图片不再出现。

   2. 当触摸缩略图时，Gallery不会旋转它们。

   3. 只有当点击缩略图时，全尺寸照片才会出现。

2. ScaleType值fitXY和centerInside之间的主要区别是什么？

   1. fitXY类型会将图片锚定到左上角，而centerInside会在ImageView中居中图片。

   2. fitXY会使图片扭曲到ImageView的大小，而centerInside将保持图片的宽高比。

   3. centerInside会使较大的轴被裁剪，以使图片适应ImageView，而fitXY会缩放图片，使较大轴的大小与ImageView相同。

3. 当使用wrap_content属性时，什么决定了包含ImageView对象的Gallery对象的大小？

   1. ImageView对象的宽度和高度，由其内容图片的大小，或者它们的maxWidth和maxHeight参数决定。

   2. Gallery对象上的itemWidth和itemHeight参数。

   3. 设置在ImageView对象上的LayoutParams（通过setLayoutParams方法，或者layout_width/layout_height属性）。

尝试英雄——动画和外部资源

既然你已经让基本示例运行起来，尝试稍微改善一下用户体验。当你触摸图像时，它们应该真正地动画显示，而不是立即改变。它们也应该来自外部资源，而不是应用程序资源。

1. 将全尺寸图像的ImageView对象更改为ImageSwitcher，使用标准的 Android 淡入/淡出动画。

2. 从项目中移除缩略图，并使用在gallery_thn.xml文件中声明的ImageView来缩放图像。

3. 从应用程序资源 ID 列表更改为Uri对象列表，以便从外部网站下载图像。

构建预定标签

虽然这个例子的评论和照片标签关注的是信息的展示，但预定标签将关注于捕获预定的详细信息。我们实际上只需要三部分信息：

• 预定需要用到的名字

• 预定的日期和时间

• 预定的人数

在这个例子的这部分，我们将创建几个具有格式化标签的小部件。例如，人数：2，这将随着用户更改值而更新人数。为了简单地进行这个操作，我们指定小部件的文本（在布局文件中指定）将包含用于显示的格式。作为初始化过程的一部分，我们从View对象读取文本，并使用它来创建一个格式结构。一旦有了格式，我们就可以用它的初始值填充View。

行动时间——实现预定布局

在我们的main.xml布局资源中，我们需要添加将形成预定标签的View对象。目前它仅包含一个空的ScrollView，如果整个用户界面不适合屏幕，这将使用户能够垂直滚动布局。

1. 在编辑器或 IDE 中打开main.xml文件。

2. 在我们之前为Reservation标签创建的<ScrollView>内。声明一个新的垂直LinearLayout元素：

   <LinearLayout android:orientation="vertical"
                 android:layout_width="fill_parent"
                 android:layout_height="wrap_content">


3. 在新的LinearLayout元素内，创建一个TextView以询问用户预定应使用什么名字：

   <TextView android:text="Under What Name:"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


4. 在TextView标签后，创建一个EditText以允许用户输入预定的名字：

   <EditText android:id="@+id/name"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


5. 创建另一个TextView标签，询问用户将有多少人参加。这包括一个格式元素，我们将在其中放置数字：

   <TextView android:id="@+id/people_label"
             android:text="How Many People: %d"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


6. 添加一个SeekBar，用户可以通过它告诉我们将有多少人参加：

   <SeekBar android:id="@+id/people"
            android:max="20"
            android:progress="1"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"/>


7. 使用另一个TextView询问用户预定将在哪一天：

   <TextView android:text="For What Date:"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


8. 添加一个Button以显示预定日期。当用户点击这个Button时，我们会请他选择一个新的日期：

   <Button android:id="@+id/date"
           android:text="dd - MMMM – yyyy"
           android:layout_width="fill_parent"
           android:layout_height="wrap_content"/>


9. 创建另一个TextView标签来询问预定时间：

   <TextView android:text="For What Time:"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


10. 添加另一个Button以显示时间，并允许用户更改它：

    <Button android:id="@+id/time"
            android:text="HH:mm"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"/>


11. 最后，添加一个Button以完成预订，并为表单中的其余输入添加一些边距：

    <Button android:id="@+id/reserve"
            android:text="Make Reservation"
            android:layout_marginTop="15dip"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"/>


前面的几个小部件包含了标签的格式而非标签文本，实际的标签将在 Java 代码中生成和设置。这是因为当用户更改日期、时间或预期预订的人数时，这些标签可能会发生变化。

刚才发生了什么？

在预订标签中，我们询问用户预订的人数，为了获取他们的答案，我们使用了SeekBar对象。SeekBar的工作方式与 Swing 中的JSlider非常相似，并为用户提供了一种选择预订人数的方式，只要这个数字在我们定义的范围内即可。Android 中的SeekBar实际上是建立在ProgressBar类之上的，因此继承了其所有 XML 属性，有时这可能显得有些奇怪。不幸的是，与JSlider或JProgressBar不同，SeekBar类没有最小值，由于你不能为 0 人预订，我们通过在显示前始终将SeekBar的选择值加 1 来解决这个问题。这意味着默认值是1（将显示的值设置为 2 人）。

注意

大多数人可能会为两个人预订餐厅，因此默认值为1。

在**人数：**标签中，我们加入了一个%d，这是一个printf标记，用于放置用户预订的人数。当用户操作SeekBar时，我们将使用String.format更新标签为用户选择的数字。在“日期”和“时间”Button标签中，我们希望显示当前为预订选择的日期和时间。我们在 XML 文件中设置了要显示此数据的格式，稍后我们将使用标准的java.text.SimpleDateFormat解析它。

我们之前的示例中的国际化怎么办？我们不应该把标签放在strings.xml文件中，这样布局就不需要改变吗？答案是：是的，如果你想国际化用户界面。稍后，请确保你的所有显示文本都在应用程序资源文件中。然而，我强烈建议直接从布局中获取格式字符串，因为它允许你将格式数据解耦到一个额外的层次。

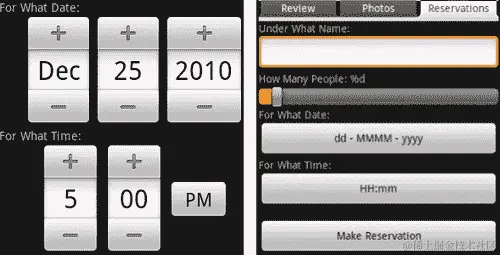

在前面的布局中，你创建了用于显示日期和时间的Button小部件。为什么不直接使用DatePicker和TimePicker对象呢？答案是：不幸的是，它们不适合正常的布局。它们占用了大量的垂直空间，并且不能水平缩放。如果我们在这个用户界面中内联放置一个DatePicker和TimePicker，它看起来将像左边的截图，而实际的用户界面是右边的截图。

如你所见，Button对象提供了一个更整洁的用户界面。值得庆幸的是，Android 为我们提供了DatePickerDialog和TimePickerDialog，正好适用于这种情况。当用户点击其中一个Button小部件时，我们会弹出适当的对话框，并在他确认后更新所选Button的标签。

尽管使用Button和Dialog至少增加了用户界面的两次触摸操作，但它极大地改善了应用程序的外观和感觉。如果界面没有正确对齐，用户会感到烦恼，即使他们无法说出为什么感到烦恼。用户觉得讨厌或烦恼的屏幕是他们将避免的，或者更糟的是——直接卸载。

行动时间——初始化预订标签

在预订标签中我们使用了格式化的标签。这些标签不应直接显示给用户，但在让用户看到之前需要用数据填充它们。为此，我们需要再次回到 Java 代码中，构建一些功能来记住格式，并填充标签。

1. 在编辑器或 IDE 中打开ReviewActivity的 Java 源文件。

2. 在你迄今为止声明的所有字段下方，我们需要为预订标签添加一些内容。声明一个String来记住人数标签的格式：

   private String peopleLabelFormat;


3. 然后声明一个对人数标签的引用：

   private TextView peopleLabel;


4. 为date Button的格式声明一个SimpleDateFormat对象：

   private SimpleDateFormat dateFormat;


5. 声明对date Button的引用：

   private Button date;


6. 为time Button的格式添加另一个SimpleDateFormat：

   private SimpleDateFormat timeFormat;


7. 接下来，为time Button对象声明一个Button引用：

   private Button time;


8. 在onCreate方法的末尾，我们需要初始化预订标签。首先使用TextView.getText()方法分配peopleLabel并获取peopleLabelFormat：

   peopleLabel = (TextView)findViewById(R.id.people_label);
   peopleLabelFormat = peopleLabel.getText().toString();


9. 然后获取date Button的引用及其标签格式：

   date = (Button)findViewById(R.id.date);
   dateFormat = new SimpleDateFormat(date.getText().toString());


10. 对time Button及其标签格式做同样的操作：

    time = (Button)findViewById(R.id.time);
    timeFormat = new SimpleDateFormat(time.getText().toString());


11. 现在，我们需要用默认日期和时间填充Button对象，为此我们需要一个Calendar对象：

    Calendar calendar = Calendar.getInstance();


12. 如果现在是下午 4 点以后，那么预订很可能应该是在下一天，所以如果这种情况，我们会在Calendar中加一天：

    if(calendar.get(Calendar.HOUR_OF_DAY) >= 16) {
        calendar.add(Calendar.DATE, 1);
    }


13. 现在我们设置Calendar对象上的预订默认时间：

    calendar.set(Calendar.HOUR_OF_DAY, 18);
    calendar.clear(Calendar.MINUTE);
    calendar.clear(Calendar.SECOND);
    calendar.clear(Calendar.MILLISECOND);


14. 从Calendar对象设置date和time按钮的标签：

    Date reservationDate = calendar.getTime();
    date.setText(dateFormat.format(reservationDate));
    time.setText(timeFormat.format(reservationDate));


15. 现在，我们需要SeekBar以便获取其默认值（如布局应用程序资源中声明的那样）：

    SeekBar people = (SeekBar)findViewById(R.id.people);


16. 然后，我们可以使用标签格式和SeekBar值来填充人数标签：

    peopleLabel.setText(String.format(
                peopleLabelFormat,
                people.getProgress() + 1));


现在我们有了标签需要显示在用户界面上的各种格式。这允许我们在用户更改预订参数时重新生成标签。

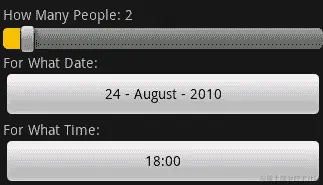

刚才发生了什么？

预订标签现在将用预订的默认数据填充，并且所有标签中的格式都已消失。你可能已经注意到在之前的代码中有许多对toString()的调用。Android 的View类通常接受任何CharSequence作为标签。这比String类允许更高级的内存管理，因为CharSequence可以是StringBuilder，或者可以是实际文本数据的SoftReference的门面。

然而，大多数传统的 Java API 期望得到一个String，而不是一个CharSequence，因此我们使用toString()方法以确保我们有一个String对象。如果底层的CharSequence是一个String对象，toString()方法就是一个简单的return this;（这将起到类型转换的作用）。

同样，为了解决SeekBar没有最小值的事实，我们在填充peopleLabel的最后一行时，将其当前值加1。虽然date和time格式被存储为SimpleDateFormat，但我们将peopleLabelFormat存储为String，并在需要更新标签时通过String.format运行它。

动手时间——监听 SeekBar

界面现在已用默认数据填充。但是，它根本不具备交互性。如果你拖动SeekBar，人数：标签将保持在其默认值2。我们需要一个事件监听器，在SeekBar被使用时更新标签。

1. 在编辑器或 IDE 中打开ReviewActivity的 Java 源文件。

2. 将SeekBar.OnSeekBarChangeListener添加到ReviewActivity实现的接口中。

3. 在onCreate中，使用findViewById获取SeekBar之后，将其OnSeekBarChangeListener设置为this：

   SeekBar people = (SeekBar)findViewById(R.id.people);
   people.setOnSeekBarChangeListener(this);


4. 实现onProgressChanged方法以更新peopleLabel：

   public void onProgressChanged(
               SeekBar bar, int progress, boolean fromUser) {
       peopleLabel.setText(String.format(
               peopleLabelFormat, progress + 1));
   }


5. 实现一个空的onStartTrackingTouch方法：

   public void onStartTrackingTouch(SeekBar bar) {}


6. 实现一个空的onStopTrackingTouch方法：

   public void onStopTrackingTouch(SeekBar bar) {}


String.format方法是 Android 中在本地化字符串中放置参数的常用方法。虽然这与普通的java.text.MessageFormat类有所不同，但在 Android 中首选这种方法（尽管仍然支持MessageFormat）。

刚才发生了什么？

当你在模拟器中重新安装应用程序时，你现在可以使用SeekBar来选择预订的人数。尽管我们没有实现onStartTrackingTouch或onStopTrackingTouch方法，但如果你默认隐藏实际状态值，它们会非常有用。例如，你可以使用一个包含人员图标的Dialog来告知用户预订的人数。当他们触摸SeekBar时——显示Dialog，然后当他们释放SeekBar时——再次隐藏Dialog。

动手时间——选择日期和时间

我们已经让SeekBar按预期工作，但date和time Button控件呢？当用户触摸它们时，他们希望能够为预订选择不同的日期或时间。为此，我们需要一个古老的OnClickListener，以及DatePickerDialog和TimePickerDialog类。

1. 再次在编辑器或 IDE 中打开ReviewActivity Java 源文件。

2. 将View.OnClickListener、DatePickerDialog.OnDateSetListener和TimePickerDialog.OnTimeSetListener添加到ReviewActivity实现的接口中。你的类声明现在应该看起来像这样：

   public class ReviewActivity extends TabActivity
           implements ViewSwitcher.ViewFactory,
           Runnable,
           AdapterView.OnItemSelectedListener,
           SeekBar.OnSeekBarChangeListener,
           View.OnClickListener,
           DatePickerDialog.OnDateSetListener,
           TimePickerDialog.OnTimeSetListener {


3. 实现一个实用方法，用指定的SimpleDateFormat将CharSequence解析为Calendar对象：

   private Calendar parseCalendar(
           CharSequence text, SimpleDateFormat format) {


4. 打开一个try块，以便在CharSequence不符合SimpleDateFormat格式时处理解析错误：

5. 将CharSequence解析为Date对象：

   Date parsedDate = format.parse(text.toString());


6. 然后创建一个新的Calendar对象：

   Calendar calendar = Calendar.getInstance();


7. 将Calendar对象的时间设置为Date对象中的时间：

   calendar.setTime(parsedDate);


8. 返回解析后的Calendar对象：

   return calendar;


9. 在这个方法中，你需要捕获(ParseException)。我建议将其包装在RuntimeException中并重新抛出：

   catch(ParseException pe) {
       throw new RuntimeException(pe);
   }


10. 在onCreate方法中，设置date和time Button控件的标签后，将它们的OnClickListener设置为this：

    date.setText(dateFormat.format(reservationDate));
    time.setText(timeFormat.format(reservationDate));
    date.setOnClickListener(this);
    time.setOnClickListener(this);



11. 实现onClick方法，以监听用户点击date或time Button的操作：

    public void onClick(View view) {


12. 使用View参数确定点击的View是否是date Button：

    if(view == date) {


13. 如果是，使用parseCalendar方法解析date Button控件的标签当前值：

    Calendar calendar = parseCalendar(date.getText(), dateFormat);


14. 创建一个DatePickerDialog并用Calendar中的日期填充它，然后显示()``DatePickerDialog：

    new DatePickerDialog(
            this, // pass ReviewActivity as the current Context
            this, // pass ReviewActivity as an OnDateSetListener
            calendar.get(Calendar.YEAR),
            calendar.get(Calendar.MONTH),
            calendar.get(Calendar.DAY_OF_MONTH)).show();


15. 现在检查用户是否点击了View Button而不是date：

    else if(view == time) {


16. 如果是，使用time Button控件的标签值解析一个Calendar：

    Calendar calendar = parseCalendar(time.getText(), timeFormat);


17. 现在创建一个以选定时间为准的TimePickerDialog，然后向用户显示()新的TimePickerDialog：

    new TimePickerDialog(
            this, // pass ReviewActivity as the current Context
            this, // pass ReviewActivity as an OnTimeSetListener
            calendar.get(Calendar.HOUR_OF_DAY),
            calendar.get(Calendar.MINUTE),
            false) // we want an AM / PM view; true = a 24hour view
            .show();


18. 现在实现onDateSet方法，以监听用户在选择新日期后接受DatePickerDialog的操作：

    public void onDateSet(
            DatePicker picker, int year, int month, int day)


19. 创建一个新的Calendar实例来填充日期：

    Calendar calendar = Calendar.getInstance();


20. 在Calendar上设置年、月和日：

    calendar.set(Calendar.YEAR, year);
    calendar.set(Calendar.MONTH, month);
    calendar.set(Calendar.DAY_OF_MONTH, day);


21. 将date Button的标签设置为格式化的Calendar：

    date.setText(dateFormat.format(calendar.getTime()));


22. 实现onTimeSet方法，以监听用户在选择新时间后接受TimePickerDialog的操作：

    public void onTimeSet(TimePicker picker, int hour, int minute)


23. 创建一个新的Calendar实例：

    Calendar calendar = Calendar.getInstance();


24. 根据TimePickerDialog给出的参数设置Calendar对象的hour和minute字段：

    calendar.set(Calendar.HOUR_OF_DAY, hour);
    calendar.set(Calendar.MINUTE, minute);


25. 通过格式化Calendar对象来设置time Button的标签：

    time.setText(timeFormat.format(calendar.getTime()));


存储了date和time对象的格式后，我们现在可以在Button控件中显示用户选择的值。当用户选择新的日期或时间时，我们更新Button标签以反映新的选择。

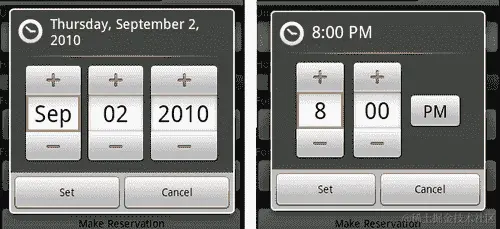

刚才发生了什么

如果你是在模拟器中安装并运行应用程序，现在你可以点击date或time Button组件，你会看到一个模态Dialog，允许你选择一个新值。注意不要过度使用模态Dialog组件，因为它们会阻止访问应用程序的其他部分。你不应该使用它们来显示状态消息，因为它们在显示期间实际上会使应用程序的其他部分变得无用。如果你确实显示了模态Dialog，请确保用户有某种方式可以不进行任何其他交互就关闭Dialog（即一个取消按钮或类似的东西）。

使用DatePickerDialog和TimePickerDialog的第一个优点在于，两者都包含设置和取消按钮。这让用户可以操作DatePicker或TimePicker，然后取消更改。如果你使用内联的DatePicker或TimePicker组件，你可以提供一个重置按钮，但这会占用额外的屏幕空间，并且通常看起来不合适（直到实际需要它）。

DatePickerDialog与DatePicker组件相比的另一个优点是，DatePickerDialog在其标题区域以长格式显示选定的日期。这种长格式的日期通常包括用户当前选择的星期几。从DatePicker组件中明显缺失的“星期几”字段，使得它出人意料地难以使用。大多数人会想到“下个星期四”，而不是“2010 年 8 月 2 日”。让星期几可见使得DatePickerDialog比内联的DatePicker更适合日期选择。

使用 Include、Merge 和 ViewStubs 创建复杂布局

在本章中，我们构建了一个包含三个不同标签的单个布局资源。因此，main.xml文件变得相当大，因此更难以管理。Android 提供了几种方法，你可以用这些方法将大布局文件（如这个）分解成更小的部分。

使用 Include 标签

include标签是最简单的操作标签。它直接将一个布局 XML 文件导入另一个。对于我们之前的示例，我们可以将每个标签分离到它自己的布局资源文件中，然后在main.xml中include每个文件。include标签只有一个必填属性：layout。这个属性指向要包含的布局资源。这个标签不是静态或编译时的标签，因此包含的布局文件将通过标准的资源选择过程来选择。这允许你有一个单一的main.xml文件，但随后可以添加一个特殊的reviews.xml文件（可能是西班牙语的）。

include标签上的layout属性不带有android XML 命名空间前缀。如果你尝试将layout属性用为android:layout，你不会得到编译时错误，但你的应用程序将奇怪地无法运行。

include元素还可以用来分配或覆盖所包含根元素的多个属性。这些属性包括元素android:id以及任何android:layout属性。这允许你在应用程序的多个部分重用同一个布局文件，但具有不同的布局属性和不同的 ID。你甚至可以在同一屏幕上多次include同一个布局文件，但每个实例都有一个不同的 ID。如果我们更改main.xml文件以包含来自其他布局资源的每个标签，文件看起来会更像这样：

<?xml version="1.0" encoding="UTF-8"?>
<FrameLayout
             android:layout_width="fill_parent"
             android:layout_height="fill_parent">

    <include
        android:id="@+id/review"
        layout="@layout/review"/>

    <include
        android:id="@+id/photos"
        layout="@layout/photos"/>

    <includeandroid:id="@+id/reservation"
        layout="@layout/reservations"/>
</FrameLayout>

合并布局

当你想要将单个View或ViewGroup包含到更大的布局结构中时，include元素是非常好用的。但是，如果你想在不暗示所包含结构中需要根元素的情况下，将多个元素包含到更大的布局结构中呢？在我们的示例中，每个标签都需要一个单一的根View，以便每个标签携带单一且唯一的 ID 引用。

然而，仅仅为了include而增加一个额外的ViewGroup可能会对大型布局树的性能产生不利影响。在这种情况下，merge标签可以提供帮助。你可以将布局的根元素声明为<merge>，而不是声明为ViewGroup。在这种情况下，所包含布局 XML 中的每个View对象都会成为包含它们的ViewGroup的直接子项。例如，如果你有一个名为main.xml的布局资源文件，其中包含一个LinearLayout，该LinearLayout又包含了user_editor.xml布局资源，那么代码看起来会像这样：

<LinearLayout android:orientation="vertical">
 <include layout="@layout/user_editor"/>
    <Button android:id="@+id/save"
            android:text="Save User"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"/>
</LinearLayout>

user_editor.xml的简单实现看起来像这样：

<LinearLayout

    android:orientation="vertical"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content">

    <TextView android:text="User Name:"
              android:layout_width="fill_parent"
              android:layout_height="wrap_content"/>

    <EditText android:id="@+id/user_name"
              android:layout_width="fill_parent"
              android:layout_height="wrap_content"/>

    <!-- the rest of the editor -->
</LinearLayout>

然而，当这个被包含进main.xml文件时，我们将user_editor.xml的LinearLayout嵌入到main.xml的LinearLayout中，导致有两个具有相同布局属性的LinearLayout对象。显然，直接将user_editor.xml中的TextView和EditView放入main.xml的LinearLayout元素中会更好。这正是<merge>标签的用途。如果我们现在使用<merge>标签而不是LinearLayout来重写user_editor.xml文件，它看起来会像这样：

<merge >
    <TextView android:text="User Name:"
              android:layout_width="fill_parent"
              android:layout_height="wrap_content"/>

    <EditText android:id="@+id/user_name"
              android:layout_width="fill_parent"
              android:layout_height="wrap_content"/>

    <!-- the rest of the editor -->
</merge>

注意我们不再有LinearLayout元素，取而代之的是TextView和EditView将直接添加到main.xml文件中的LinearLayout。要小心那些嵌套了过多ViewGroup对象的布局，因为它们几乎肯定会引起问题（超过大约十级嵌套很可能会导致你的应用程序崩溃！）。同时也要注意那些含有过多View对象的布局。同样，超过 30 个很可能会引起问题或使你的应用程序崩溃。

使用 ViewStub 类

当你加载包含另一个布局的布局资源时，资源加载器会立即将包含的布局加载到内存中，以便将其附加到你请求的布局中。当 main.xml 被 LayoutInflator 读取时，reviews.xml、photos.xml 和 reservations.xml 文件也会被读取。在具有非常大型布局结构的情况下，这可能会消耗大量的应用程序内存，甚至可能导致应用程序崩溃。Android API 包含一个名为 ViewStub 的专用 View，它允许延迟加载布局资源。

默认情况下，ViewStub 是一个零大小（0x0）的空 View，当调用其专门的 inflate() 方法时，它会加载布局资源并替换为加载的 View 对象。这个过程允许一旦调用了 inflate() 方法，ViewStub 就可以被垃圾回收。

如果在我们的示例中使用 ViewStub，那么当用户选择一个标签页时，你需要延迟初始化该标签页的内容。这也意味着，在标签页被选中之前，该标签页中的任何 View 对象都不存在。虽然使用 ViewStub 比直接使用 include 要多做一些工作，但它可以让你处理比其他情况下更大的、更复杂的布局结构。

在 ViewStub 上设置的任何布局属性都将传递给其展开的 View 对象。你也可以为展开的布局分配一个单独的 ID。如果我们想在每个标签页中使用 ViewStub，那么 main.xml 文件看起来会像这样：

<?xml version="1.0" encoding="UTF-8"?>
<FrameLayout

         android:layout_width="fill_parent"
         android:layout_height="fill_parent">

 <ViewStub android:id="@+id/review"
 android:inflatedId="@+id/inflated_review"
 android:layout="@layout/review"/>

 <ViewStub android:id="@+id/photos"
 android:inflatedId="@+id/inflated_photos"
 android:layout="@layout/photos"/>

 <ViewStub android:id="@+id/reservations"
 android:inflatedId="@+id/inflated_reservations"
 android:layout="@layout/reservations"/>
</FrameLayout>

注意，与 include 标签不同，ViewStub 需要使用 android XML 命名空间为其 layout 属性。当你对一个 ViewStub 对象执行 inflate() 操作后，它将不再可以通过原来的 android:id 引用访问。相反，你可以使用 android:inflatedId 引用来访问被展开的布局对象。

实战英雄——分离标签页

将每个标签页提取到自己的布局资源文件中，并使用 include 标签加载它们。这不需要对 Java 源代码进行任何更改。

为了更具挑战性，尝试使用 ViewStub 对象代替 include 标签。这将要求你分解 onCreate 方法，并监听标签页被点击的时候。为此，你需要使用 TabHost.OnTabChangeListener 来知道何时加载特定标签页的内容。

摘要

标签页是将 Activity 分割成不同工作区域的好方法。在屏幕空间有限的情况下，它们是使 Activity 对用户更具可访问性的好方法。由于一次只渲染一个标签页，它们也具有性能影响。

RatingBar 和 SeekBar 是两种不同的捕获或向用户显示数值数据的方法。尽管它们密切相关，并且功能方式相同，但每个类用于处理不同类型的数据。在决定是否以及在哪里使用它们之前，要考虑到这两个类的局限性。

Gallery 类非常出色，允许用户查看大量不同的对象。尽管在这个例子中我们仅用它来显示缩略图，但它可以用作网页浏览器中标签的替代品，通过在浏览器视图上方显示页面缩略图列表。要自定义其功能，你所需要做的就是更改从 Adapter 实现中返回的 View 对象。

当涉及到日期和时间捕获时，尽量坚持使用 DatePickerDialog 和 TimePickerDialog，而不是它们内联的对应物（除非你有充分的理由）。使用这些 Dialog 小部件可以帮助你节省屏幕空间并提升用户体验。当他们打开 DatePickerDialog 或 TimePickerDialog 时，他们可以比你在用户界面中通常提供的编辑器更好地访问编辑器（特别是在屏幕较小的设备上）。

在下一章中，我们将更详细地了解 Intent 对象、活动堆栈以及 Android 应用程序的生命周期。我们将研究如何使用 Intent 对象和活动堆栈作为一种使应用程序更具可用性的方法。同时，我们也将学习如何提高 Activity 类的重用性。

第四章：利用活动和意图

在许多方面，Android 应用程序管理似乎受到 JavaScript 和网页浏览器的启发，这是有道理的！网页浏览器模型已经证明它是一个用户容易操作的机制。作为一个系统，Android 与网页浏览器有许多共同之处，其中一些是显而易见的，其他的则需要你更深入地了解。

活动堆栈与单向的网页浏览器历史类似。当你使用startActivity方法启动一个Activity时，实际上是将控制权交还给了 Android 系统。当用户在手机上按下硬件“返回”按钮时，默认操作是从堆栈中弹出顶部Activity，并显示下面的一个（不总是启动它的那个）。

在本章中，我们将探讨 Android 如何运行应用程序以及如何管理Activity实例。虽然这对于用户界面设计并非绝对必要，但了解其工作原理很重要。正确利用这些概念将帮助你确保用户界面体验的一致性。正如你将看到的，它还有助于提高应用程序的性能，并允许你重用更多的应用程序组件。

理解Activity是如何创建的（以及它何时被创建），以及 Android 如何决定创建哪个Activity也同样重要。我们还将讨论在构建Activity类时应遵循的一些良好实践，以及如何在 Android 应用程序的范围内良好地表现。

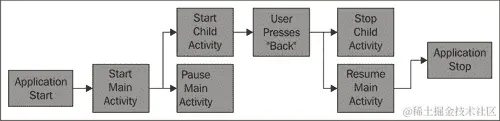

我们已经在第一章和第二章中遇到了“活动堆栈”，在那里我们构建了Intent对象来启动特定的Activity类。当你使用硬件“返回”按钮时，你会自动被带到上一个Activity实例，无需编写任何代码（就像网页浏览器一样）。在本章中，我们将要了解：

• Activity对象的生命周期

• 使用Bundle类维护应用程序状态

• 探索Intent与Activity之间的关系

• 通过Intent向Activity传递数据

探索活动类

Activity对象的生命周期更像 Java Applet而不是普通应用程序。它可能会被启动、暂停、恢复、再次暂停、被杀死，然后以看似随机的顺序重新激活。大多数 Android 设备的性能规格非常好。然而，与顶级设备相比，它们中的大多数似乎性能不足。对于那些规格好的设备，用户往往比便宜设备要求更多。在手机上，你永远无法摆脱这样一个事实：许多应用程序和服务正在共享非常有限的设备资源。

如果Activity对用户不可见，它可能会随时被垃圾回收。这意味着虽然你的应用程序可能在运行，但由于用户正在查看另一个Activity，任何不可见或后台的Activity对象可能会被关闭或垃圾回收以节省内存。默认情况下，Android API 会通过在关闭前存储它们的状态并在重新创建时恢复状态，优雅地处理这些关闭/启动周期。下面是一个包含两个Activity实例的应用程序生命周期的非常简单的图示。当"主 Activity"暂停时，它就有可能被系统垃圾回收。如果发生这种情况，它首先会在一个临时位置存储其状态，当它被带回前台时会恢复状态。

提示

用户界面状态的存储

如果一个Activity被停止，所有分配了 ID 的View对象在可供垃圾回收之前都会尝试存储它们的状态。然而，这种状态只会在应用程序的生命周期内存储。当应用程序关闭时，这个状态就会丢失。

尽管可以一次又一次地使用setContentView方法来改变屏幕上的内容（就像你可能使用 AWT 的CardLayout对象构建向导界面一样），但这被认为是一个非常糟糕的做法。你实际上是在试图从 Android 手中夺走控制权，这总会给你带来问题。例如，如果你开发了一个只有一个Activity类的应用程序，并使用多个布局资源或自己的自定义ViewGroup对象来表示不同的屏幕，你还必须控制设备上的硬件"返回"按钮，以允许用户后退。你的应用程序在 Android 市场上发布，几个月后，一个手机制造商决定在其新手机上添加一个"前进"按钮（类似于网页浏览器中的"前进"按钮）。Android 系统会被打补丁以处理这个设备变化，但你的应用程序不会。因此，你的用户会对你的应用程序感到沮丧，因为"它不能正常工作"。

使用 Bundle 对象

在Activity类的onCreate方法中，我们一直在接收一个名为saveInstanceState的Bundle参数，如您所猜测的那样。它是在Activity的停止和启动之间存储状态信息的地方。尽管看起来是这样，但Bundle对象并不是一种持久化存储形式。当设备上下文的配置发生变化（例如，当用户选择了一种新语言，或从“纵向”改为“横向”模式）时，当前的Activity会被“重新启动”。为此，Android 请求Activity将其状态保存在一个Bundle对象中。然后它会关闭并销毁现有实例，并使用保存状态信息的Bundle创建Activity的新实例（带有新的配置参数）。

Bundle类实际上是一个Map<String, ?>，包含任意数量的值。由于Bundle对象用于存储短期状态（即用户正在输入的博客文章），它们主要用于存储View对象的状态。在这方面，它们相对于标准的 Java 序列化有两个主要优点：

• 您必须手动实现对象存储。这需要考虑如何存储对象以及需要存储它的哪些部分。例如，在用户界面中，大多数时候您不需要存储布局信息，因为可以从布局文件重新创建它。

• 由于Bundle是一个键值结构，它比序列化对象更面向未来且灵活。您可以省略设置为默认值的值，从而减少Bundle的大小。

Bundle对象也是一个类型安全的结构。如果您使用putString方法，那么只有getString或getCharSequence可以用来检索对象。我强烈建议在使用Bundle的get方法时，您应该总是提供一个默认值。

在 Android 系统暂停Activity之前，系统会请求它将任何状态信息保存在一个Bundle对象中。为此，系统会在Activity上调用onSaveInstanceState方法。这发生在onPause方法之前。为了恢复Activity的状态，系统会使用保存的状态Bundle调用onCreate方法。

提示

处理 Activity 崩溃

如果Activity类抛出一个未捕获的异常，用户将看到可怕的强制关闭对话框。Android 将尝试通过终止虚拟机并重新打开根活动来从这些错误中恢复，并提供一个带有从onSaveInstanceState获取的最后已知状态的Bundle对象。

View类也有一个onSaveInstanceState方法，以及相应的onRestoreInstanceState方法。如前所述，Activity类的默认功能将尝试在Bundle中保存每个带有 ID 的View对象。这是坚持使用 XML 布局而不是自己构建布局的另一个好理由。拥有对View对象的引用还不足以保存和恢复它，虽然你可以在 Java 代码中分配 ID，但这会使你的用户界面代码更加混乱。

行动时间 - 构建一个示例游戏：“猜数字”

我们想要构建一个简单的示例，它将从一个Bundle对象保存和恢复其状态。在这个示例中，我们有一个非常简单的“猜数字”游戏。Activity对象在 1 到 10 之间选择一个数字，并挑战用户猜测它。

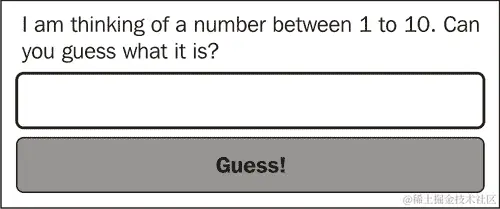

这个示例的基本用户界面布局需要有一个标签告诉用户要做什么，一个输入区域供他们输入猜测，以及一个按钮告诉应用他们想要输入猜测。以下图表是用户界面应该如何构建的基本思路：

如果用户在玩这个游戏时收到短信，我们很可能会丢失他试图猜测的数字。因此，当系统要求我们保存状态时，我们将尝试猜测的数字存储在Bundle对象中。启动时我们还需要查找存储的数字。

1. 从命令提示符中，创建一个名为GuessMyNumber的新项目：

   android create project -n GuessMyNumber -p GuessMyNumber -k com.packtpub.guessmynumber -a GuessActivity -t 3



2. 在编辑器或 IDE 中打开默认的res/layout/main.xml文件。

3. 移除LinearLayout元素中的默认内容。

4. 添加一个新的TextView作为标签，告诉用户要做什么：

   <TextView android:text=
       "I'm thinking of a number between 1 and 10\. Can you guess what it is?"
       android:layout_width="fill_parent"
       android:layout_height="wrap_content"/>


5. 创建一个新的EditText，用户将在其中输入他们的猜测。使用TextView的android:numeric属性来强制只输入integer（整数）：

   <EditText
       android:id="@+id/number"
       android:numeric="integer"
       android:layout_width="fill_parent"
       android:layout_height="wrap_content"/>


6. 添加一个用户可以点击提交猜测的Button：

   <Button android:id="@+id/guess"
       android:text="Guess!"
       android:layout_width="fill_parent"
       android:layout_height="wrap_content"/>


7. 现在在编辑器或 IDE 中打开GuessActivity.java文件。

8. 让GuessActivity类实现OnClickListener：

   public class GuessActivity
       extends Activity implements OnClickListener {


9. 创建一个字段变量以存储用户应该猜测的数字：

   private int number;


10. 创建一个实用方法以生成 1 到 10 之间的随机数：

    private static int random() {
        return (int)(Math.random() * 9) + 1;
    }


11. 在onCreate方法中，在调用super.onCreate之后，检查以确保传递进来的Bundle不为null：

    if(savedInstanceState != null) {


12. 如果Bundle不为null，尝试从其中获取存储的Number：

    number = savedInstanceState.getInt("Number", random());


13. 如果Bundle为null，则Activity作为新实例运行 - 生成一个随机数：

    else {
        number = random();
    }


14. 然后将setContentView设置为main.xml布局资源：

    setContentView(R.layout.main);


15. 在main.xml布局资源中找到你声明的Button对象：

    Button button = (Button)findViewById(R.id.guess);


16. 将Button对象的OnClickListener设置为GuessActivity对象：

    button.setOnClickListener(this);


17. 现在重写onSaveInstanceState方法：

    protected void onSaveInstanceState(Bundle outState) {


18. 首先确保允许默认的Activity行为：

    super.onSaveInstanceState(outState);


19. 然后将number变量存储在Bundle中：

    outState.putInt("Number", number);


20. 我们需要重写onClick方法来处理用户的猜测：

    public void onClick(View clicked) {


21. 找到用户输入猜测数字的EditText：

    EditText input = (EditText)findViewById(R.id.number);


22. 将EditText的当前值解析为整数：

    int value = Integer.parseInt(input.getText().toString());


23. 如果他们猜的数字太低，使用Toast告诉他们：

    if(value < number) {
        Toast.makeText(this, "Too low", Toast.LENGTH_SHORT).show();
    }


24. 如果他们猜的数字太高，再次使用Toast告诉他们：

    else if(value > number) {
        Toast.makeText(this, "Too high", Toast.LENGTH_SHORT).show();
    }


25. 如果他们成功猜对了数字，那么祝贺他们：

    else {
        Toast.makeText(
                this,
                "You got it! Try guess another one!",
                Toast.LENGTH_SHORT).show();


26. 然后为用户生成一个新的猜测数字：

        number = random();
    }

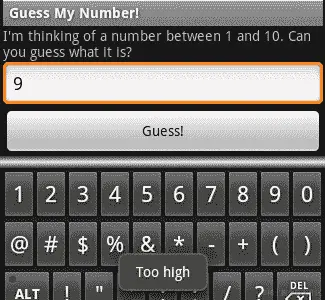

在之前的代码中使用了Toast类来显示太高、太低和**猜对了！**的输出信息。Toast类是显示简短输出信息的完美机制，几秒钟后它们会自动消失。然而，它们不适合长消息，因为用户无法控制它们，也不能按命令打开或关闭消息，因为它们完全是非交互式的。

刚才发生了什么

在上一个示例中，我们监听onSaveInstanceState的调用，以记录用户应该猜测的数字。我们还有用户最近一次做出的猜测，以EditText的形式。由于我们在main.xml文件中为EditText分配了一个 ID 值，调用super.onSaveInstanceState将处理EditText小部件的确切状态存储（可能包括“选择”和“焦点”状态）。

在onCreate方法中，示例首先检查以确保Bundle不为null。如果 Android 试图创建GuessActivity对象的新实例，它不会传递任何保存的状态。然而，如果我们有一个Bundle对象，我们会调用Bundle.getInt方法尝试获取我们之前存储的number值。我们还传递一个r andom()数作为第二个参数。如果Bundle对象（无论什么原因）没有存储Number，它将返回这个随机数，这样就无需我们检查这种情况。

顺便一提，示例使用了TextView类的android:numeric属性，以强制EditText对象接受整数输入。切换到数字视图可以阻止用户输入除了“有效”字符以外的任何内容。它还会影响软键盘。它不会显示全键盘，只会显示数字和符号。

创建和使用意图：

Intent类是 Android 主要的“晚期绑定”方式。这是一种非常松散的耦合形式，允许你指定一个动作（以及一些参数数据），但不需要指定如何执行该动作。例如，你可以使用Intent指定浏览到www.packtpub.com/，但不需要指定 Android 如何执行此操作。它可能使用默认的“浏览器”应用，或者用户安装的其他网页浏览器，甚至可能询问用户他们确切想要如何访问www.packtpub.com/。有两种主要的Intent类型：

• 显式 Intents

• 隐式 Intents

到目前为止，我们只使用了显式Intent对象，我们指定了想要运行的的确切类。当从一个Activity切换到另一个时，这些非常重要，因为应用程序可能依赖于Activity的确切实现。隐式Intent是当我们不指定想要操作的确切类时，而是包含我们希望执行操作的抽象名称。通常，隐式Intent会包含更多信息，由于以下原因：

• 为了让系统在选择与哪个组件交互时做出最佳选择。

• Intent可能指向一个比我们自行构建的更通用的结构，而一个更通用的结构通常需要更多信息来明确其预期行为。

Intent对象是真正让 Android 与其他（更传统的）操作系统不同的地方。它们平衡了应用程序之间的竞争环境，并让用户在使用手机时有更多的选择。用户不仅可以安装一个新的网页浏览器，还可以安装新的菜单、桌面甚至拨号应用。

每个Activity实例都保存着启动它的Intent对象。第一章中，我们通过开发一个简单的活动用到了Activity.getIntent()方法，从Intent对象中获取一些参数，这些参数告诉我们应该向用户提出哪个问题。

定义 Intent 动作

在隐式Intent中首先要看的是它的动作。动作定义了Intent“做什么”，但不是“怎么做”或“对什么做”。Intent类定义了一系列常量，代表常见动作。这些常见动作总是有某种形式的支撑逻辑，通常由电话系统定义。因此，它们总是可供应用程序使用。

例如，如果你想向用户展示拨号应用，使他们可以拨打电话号码并进行通话，你会使用带有ACTION_DIAL的Intent：

startIntent(new Intent(Intent.ACTION_DIAL));

Intent的动作值与Activity定义的一个动作匹配。一个Activity可能有多个它可以执行的动作，它们都作为应用程序AndroidManifest.xml文件的一部分被指定。例如，如果你想定义一个askQuestion动作并将其绑定到一个Activity，你的AndroidManifest.xml文件将包含一个Activity条目，看起来像这样：

<activity
    android:name=".AskQuestionActivity"
    android:label="Ask Question">

    <intent-filter>
        <action android:name="questions.askQuestion"/>
        <category android:name="android.intent.category.DEFAULT"/>
    </intent-filter>
</activity>

一个Activity可以有多个<intent-filter>元素，每个元素定义了一种不同类型的匹配要在Intent上执行。与任何给定的Intent最接近匹配的Activity被选中来执行Intent对象请求的动作。

在 Intent 中传递数据。

向用户展示拨号器应用程序，让他们拨打一个电话号码非常好，但如果实际上我们需要他们拨打一个电话号码呢？Intent类不仅仅通过使用动作来工作，它还为我们提供了一个默认的空间，告诉我们想要动作执行的对象。如果我们不能告诉浏览器要访问哪个 URL，那么打开网页浏览器不是非常有用，对吧？

Intent提供的默认数据作为一个Uri对象。Uri在技术上可以指向任何东西。对于我们之前的代码片段，我们启动了拨号器，让用户拨打一个电话号码。那么我们如何告诉拨号器：“拨打 555-1234”呢？很简单，看看以下代码：

startActivity(new Intent(
        Intent.ACTION_DIAL,
        Uri.parse("tel://5551234")));

向 Intent 添加额外数据

有时Uri不允许指定足够的数据。对于这些情况，Intent类为你提供了一个键值对的Map空间，称为"额外"数据。"额外"数据的访问方法与Bundle类中的方法相对应。在第一章《开发简单活动》中，我们使用了额外数据来跟踪我们向用户提出的问题。

在定义通用的Activity类（如文件查看器）时，查找操作数据时建立一个三阶段回退系统是一个好主意：

• 任何自定义（非标准）参数都可以在额外字段中传递（而且它们都不应该是强制性的）。

• 检查数据Uri以了解你应该处理哪些信息。

• 如果没有指定数据Uri，优雅地回退到逻辑默认值，并为用户提供一些功能。

动手实践英雄——通用问题与答案

回顾一下第一章《开发简单活动》中的示例问题与答案应用程序。重写QuestionActivity类，使用数据Uri来指定问题 ID（通过名称），而不是额外的参数。

同时，允许使用"额外"参数传递完整问题——一个参数Question用于要问用户的问题文本，以及一个参数Answers，指定给定问题的可能答案的字符串数组。

使用高级 Intent 功能

Intent对象旨在指示用户请求的单个动作。它是一个自包含的请求，在某些方面与 HTTP 请求非常相似，既包含要执行的动作，也包含要执行动作的资源，以及可能需要的相关信息。

为了找到将处理Intent的Activity（服务或广播接收器），系统使用了意图过滤器（我们之前简要讨论过）。每个意图过滤器指示了一个Activity可能执行的单个动作类型。当两个或更多的Activity实现匹配一个Intent时，系统会发送一个ACTION_PICK_ACTIVITY Intent，以允许用户（或某些自动化系统）选择哪个Activity实现应该用来处理Intent。默认行为是询问用户他们希望使用哪个Activity实现。

从 Intent 获取数据

Intent并不总是单向的结构，某些Intent动作会提供反馈。一个很好的例子就是Intent.ACTION_PICK。Intent.ACTION_PICK动作是请求用户“挑选”或选择某种数据形式的方式（一个常见的用法是请求用户从他们的联系人列表中选择一个人或电话号码）。

当你需要从Intent获取信息时，应使用startActivityForResult方法，而不是普通的startActivity方法。startActivityForResult方法接受两个参数：要执行的Intent对象和一个有用的int值，该值将被传回给你。

如前所述，当另一个Activity可见而不是你的时，你的Activity会被暂停，甚至可能被停止并垃圾回收。因此，startActivityForResult方法会立即返回，并且通常可以假设在你从当前事件返回后（将控制权交还给系统），你的Activity将直接被暂停。

为了获取你触发的Intent中的信息，你需要重写onActivityResult方法。每次使用startActivityForResult启动的Intent返回数据时，都会调用onActivityResult方法。传回onActivityResult方法的第一参数是你传给startActivityForResult方法的相同整数值（允许你传回简单的参数）。

提示

向另一个 Activity 传递信息

如果你打算让一个Activity实现将信息传回给调用者，你可以使用Activity.setResult方法来传递一个结果码和带有你响应数据的Intent对象。

快速测验

1. onCreate何时会接收到一个有效的Bundle对象？

   1. 每次创建Activity时

   2. 当应用程序在之前的执行中在Bundle中存储了信息时

   3. 当由于配置更改或崩溃而重新启动 Activity 时

2. onSaveInstanceState 方法何时被调用？

   1. 在 onStop 方法之后

   2. 在 onPause 方法之前

   3. 当 Activity 正在被重新启动时

   4. 在 onDestroy 方法之前

3. Bundle 对象将被存储直到：

   1. 应用程序已关闭

   2. Activity 不再可见

   3. 应用已被卸载

动手时间——查看电话簿联系人

在这个例子中，我们将更深入地探讨 Android 系统的运作方式。我们将覆盖默认的“查看联系人”选项，提供我们自己的 Activity 来查看设备上电话簿中的联系人。当用户尝试打开一个联系人以发送电子邮件或拨打电话时，他们将有机会使用我们的 Activity 而不是默认的来查看联系人。

1. 从命令行开始创建一个新项目：

   android create project -n ContactViewer -p ContactViewer -k com.packtpub.contactviewer -a ViewContactActivity -t 3


2. 在编辑器或 IDE 中打开 res/layout/main.xml 布局资源。

3. 移除 LinearLayout 元素中的默认内容。

4. 添加一个新的 TextView 对象以包含联系人的显示名称：

   <TextView android:id="@+id/display_name"
             android:textSize="23sp"
             android:textStyle="bold"
             android:gravity="center"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


5. 然后添加一个 Button，该按钮将用于“拨打”显示联系人的默认电话号码：

   <Button android:id="@+id/phone_number"
           android:layout_marginTop="5sp"
           android:layout_width="fill_parent"
           android:layout_height="wrap_content"/>


6. 在编辑器或 IDE 中打开 ViewContactActivity.java 源文件。

7. 让 ViewContactActivity 实现 OnClickListener：

   public class ViewContactActivity
           extends Activity implements OnClickListener {


8. 在 onCreate 方法中的 setContentView(R.layout.main) 之后，找到你创建的 TextView 对象，以显示联系人的名称：

   TextView name = (TextView)findViewById(R.id.display_name);


9. 然后找到用于显示电话号码的 Button 控件：

   Button number = (Button)findViewById(R.id.phone_number);


10. 现在，使用 Activity.managedQuery 方法查询联系人数据库，获取我们的 Intent 中指定的 data Uri：

    Cursor c = managedQuery(
            getIntent().getData(),
            new String[]{
                People.NAME,
                People.NUMBER
            },
            null,
            null,
            null);


11. 在 try {} finally{} 代码块中，告诉 Cursor 执行 moveToNext() 并确保其这样做（这与 ResultSet.next() 的作用完全相同）：

    if(c.moveToNext()) {


12. 从 Cursor 中获取并显示联系人显示名称：

    name.setText(c.getString(0));


13. 从 Cursor 中获取并显示联系人的默认电话号码：

    number.setText(c.getString(1));


14. 在 finally{} 代码块中，关闭 Cursor：

    finally {
        c.close();
    }


15. 现在，将 number Button 的 OnClickListener 设置为 this：

    number.setOnClickListener(this);


16. 重写 onClick 方法：

    public void onClick(View clicked) {


17. 我们知道点击的是 number Button（此时唯一带有事件监听器的 View）。将 View 参数转换为 Button，这样我们就可以使用它了：

    Button btn = (Button)clicked;


18. 创建一个 Intent 对象以拨打选定的电话号码：

    Intent intent = new Intent(
            Intent.ACTION_DIAL,
            Uri.parse("tel://" + btn.getText()));


19. 使用 startActivity 打开拨号器应用：

    startActivity(intent);


20. 现在，在编辑器或 IDE 中打开 AndroidManifest.xml 文件。

21. 在 <application> 元素声明之前，我们需要读取联系人列表的权限：

    <uses-permission
         android:name="android.permission.READ_CONTACTS" />


22. 将 ViewContactActivity 的标签更改为 查看联系人：

    <activity
        android:name=".ViewContactActivity"
        android:label="View Contact">


23. 移除 <intent-filter> 元素内的所有默认内容。

24. 为此 <intent-filter> 声明一个类型为 ACTION_VIEW 的 <action>：

    <action android:name="android.intent.action.VIEW"/>


25. 将此 <intent-filter> 的 <catagory> 设置为 CATAGORY_DEFAULT：

    <category android:name="android.intent.category.DEFAULT"/>


26. 添加一个 <data> 元素以筛选 person 条目（这是一个 MIME 类型）：

    <dataandroid:mimeType="vnd.android.cursor.item/person"
        android:host="contacts" />


27. 添加另一个 <data> 元素以筛选 contact 条目：

    <data android:mimeType="vnd.android.cursor.item/contact"
          android:host="com.android.contacts" />


当在设备上安装时，前面的代码将成为用户打开通讯录中“联系人”的一个选项。正如你所见，替换 Android 标准框架的一部分非常简单，它允许应用程序与基础系统进行更加无缝的集成，这是更传统的应用程序架构所无法实现的。

刚刚发生了什么

如果你在这个模拟器上安装这个应用程序，你会注意到在启动器中没有图标来启动它。这是因为这个应用程序不像我们迄今为止编写的所有其他应用程序那样有一个主要的入口点。相反，如果你打开“联系人”应用程序，然后点击通讯录中的一个联系人，你会看到以下屏幕：

如果你选择第二个图标，你新的ViewContactActivity将被启动以查看选定的联系人。正如你所见，用户也有能力在默认情况下使用你的应用程序（只要你的应用程序在设备上可用）。

在开发新应用程序时，覆盖默认行为是一个非常重要的决定。Android 使得这变得非常简单，正如你所见，第三方应用程序可以几乎无缝地插入两个默认应用程序之间。在正常的操作系统环境中，你需要编写一个完整的“联系人管理器”，而在 Android 中，你只需要编写你感兴趣的部分。

这是你用户界面设计的一部分，因为它可以用来扩展系统的各种默认部分的 功能。例如，如果你编写了一个聊天应用程序，比如一个“Jabber”客户端，你可以将客户端嵌入到用户通讯录中每个与 Jabber ID 关联的联系人查看联系人Activity中。这将使用户可以直接从他们的通讯录与可用的联系人聊天，而无需打开你的应用程序。你的应用程序成为他们检查联系人状态的方式，甚至可能完全避免打电话。

总结

在正确的粒度上实现Activity是你用户界面设计过程的一个重要部分。尽管它不是直接与图形相关的一部分，但它定义了系统如何与你的应用程序交互，从而也定义了用户如何与它交互。

在构建Activity启动方式时，考虑到隐式意图是一个好主意。创建一个通用的Activity可以让其他应用程序与你自己的程序无缝集成，从而有效地将你的新应用程序转变为其他开发人员工作的平台。通过隐式方式启动的Activity可以被另一个应用程序替换或扩展，也可以在其他应用程序中被复用。在这两种情况下，用户可以像定制壁纸图像或主题一样自由地定制你的应用程序。

一定要尝试为用户可能要采取的每个动作提供一个单独的Activity实现，不要让一个Activity在同一个屏幕上做太多事情。一个很好的粒度例子就是“联系人”应用——它包含了联系人列表、联系人查看器、联系人编辑器和拨号应用。

当处理标签界面（正如我们在上一章所做的）时，可以将标签内容指定为Intent，实际上是将Activity嵌入到你的应用中。我强烈建议你在构建标签用户界面时考虑这样做，因为它可以让每个标签更容易地被你的应用重复使用，同时也允许第三方开发者一次创建一个标签来扩展你的界面。

迄今为止，我们主要使用了LinearLayout类，虽然这对于简单的用户界面来说是一个很好的基础，但几乎永远不够用。在下一章中，我们将探讨 Android 默认提供的许多其他类型的布局，研究每种布局的工作方式以及如何使用它们。

第五章：开发非线性布局

非线性布局通常是完全的用户界面设计的基础课题。然而，在屏幕较小的设备上（许多 Android 设备都是如此），这样做并不总是合理的。也就是说，Android 设备可以切换到横屏模式，突然之间你就有大量的水平空间，而垂直空间有限。在这些情况下（以及我们将要看到的其他许多情况下），你会想要使用除了我们至今为止使用的普通LinearLayout结构之外的布局。

Android 布局的真正强大之处与旧的 Java AWT LayoutManagers的强大之处相同——通过将不同的布局类相互组合。例如，将FrameLayout与其他ViewGroup实现相结合，允许你将用户界面的各个部分层层叠加。

考虑你的布局在不同大小的屏幕上的表现是很重要的。虽然 Android 允许你根据设备屏幕大小选择不同的布局，但这意味着你将不得不为不同的屏幕大小和密度维护多个布局，这些屏幕大小和密度将在野外遇到你的应用程序。尽可能使用 Android 提供的工具，并使用会根据各种View对象的大小进行缩放的布局。

在本章中，我们将探讨 Android 默认提供的各种其他布局样式，并研究每种布局的各种替代用途。我们还会更详细地了解如何为不同的布局指定参数，以及它们如何帮助提高可用性，而不仅仅是将你的小部件按特定顺序排列。

是时候行动了——创建一个布局示例项目

在我们逐一了解每种布局之前，我们需要一个公共项目，在其中展示每一种布局。

1. 从命令提示符中，创建一个名为Layouts的新项目：

   android create project -n Layouts -p Layouts -k com.packtpub.layouts -a LayoutSelectorActivity -t 3


2. 删除标准的res/layout/main.xml布局资源文件。

3. 在编辑器或 IDE 中打开res/values/strings.xml文件。

4. 在文件中添加一个名为layouts的新<string-array>：

   <string-array name="layouts">


5. 向新的<string-array>元素中添加以下项目：

   <item>Frame Layout</item>
   <item>Table Layout</item>
   <item>Custom Layout</item>
   <item>Relative Layout</item>
   <item>Sliding Drawer</item>


6. 在你的编辑器或 IDE 中打开LayoutSelectorActivity源文件。

7. 让类从ListActivity继承，而不是从Activity继承：

   public class LayoutSelectorActivity extends ListActivity {


8. 在onCreate方法中，将你在strings.xml资源文件中声明的ListActivity的内容设置为你layouts数组：

   setListAdapter(new ArrayAdapter<String>(
           this,
           android.R.layout.simple_list_item_1, Have the class inherit from"
           getResources().getStringArray(R.array.layouts)));


9. 重写onListItemClick方法：

   protected void onListItemClick(
           ListView l,
           View v,
           int position,
           long id) {


10. 在position参数上创建一个switch语句：

    switch(position) {


11. 添加一个default子句（目前唯一的一个），以让你知道你还没有为所选项目实现示例：

    default:
        Toast.makeText(
                this,
                "Example not yet implemented.",
                Toast.LENGTH_SHORT).show();


刚才发生了什么？

新项目将作为本章每个示例的基础。对于我们要探讨的每个布局，我们将构建一个新的Activity，这将成为这个应用程序的一部分。目前，该应用程序只包含一个菜单，用于访问每个布局示例。现在的想法是给每个示例填充一些有趣的内容。

在本章中，我们将不仅探讨基本布局，还会了解它们如何相互作用。

FrameLayout的使用

FrameLayout类将每个控件锚定在其自身的左上角。这意味着每个子控件都会在之前的控件上绘制。这可以通过使用View.setVisible来模拟 AWT 中的CardLayout，即显示一个子控件同时隐藏所有其他子控件（这正是TabHost的工作原理）。

由于FrameLayout实际上会绘制所有可见的子视图，因此可以用来将子控件层层叠加。在某些情况下，它会产生非常奇特的效果，而在其他情况下，它可能非常有用。例如，通过使用半透明的View对象和一个FrameLayout，可以实现除一个控件外所有控件变暗的效果。不活跃的控件是FrameLayout中的第一层，半透明的View对象是第二层，活跃的控件是第三层。

常见用途

FrameLayout最常见的用法可能是与TabHost结合使用——为每个标签页持有内容View对象。你也可以用它来模拟更像是桌面应用的感觉，通过将控件层层叠加。在游戏中也非常有效，可以用来显示游戏内的菜单，或者在游戏主菜单后面绘制动画背景。

通过将FrameLayout对象与占据整个屏幕的控件结合使用，可以利用gravity属性将对象更精确地放置在其他控件之上。为此，通常希望每个FrameLayout的子控件都是某种ViewGroup，因为除非特别指定，否则它们通常不会在背景中绘制（让下面的图层保持可见）。

FrameLayout还能够显示前景。虽然所有View对象都有背景属性，但FrameLayout包含一个前景（这也是一个可选的Drawable）。前景会在所有子控件之上绘制，允许显示一个“框架”。

动手实践时间——开发一个FrameLayout示例。

要真正理解FrameLayout的作用以及如何使用它，最好是通过一个示例来实践一下。在这个示例中，我们将使用FrameLayout将一些Button控件叠加在ImageView之上，并在点击其中一个按钮时显示和隐藏一个TextView消息。

为了使这个示例工作，你需要一张图片作为背景图。我将使用我朋友的一张照片。像往常一样，将你的图片放在res/drawable目录中，并尝试使用 PNG 文件。

1. 创建一个名为res/layout/frame_layout.xml的新布局资源文件。

2. 将根元素声明为占用所有可用空间的FrameLayout：

   <FrameLayout

       android:layout_width="fill_parent"
       android:layout_height="fill_parent">


3. 在FrameLayout内部，创建一个ImageView作为背景图像。它应该缩放以填满所有可用空间：

   <ImageView android:src="img/jaipal"
              android:scaleType="centerCrop"
              android:layout_width="fill_parent"
              android:layout_height="fill_parent"/>


4. 现在创建一个垂直的LinearLayout，我们将在屏幕底部放置两个Button对象：

   <LinearLayout android:orientation="vertical"
                 android:gravity="bottom"
                 android:layout_width="fill_parent"
                 android:layout_height="fill_parent">


5. 创建一个Button，我们将使用它来切换FrameLayout的一个子层（创建类似对话框的效果）：

   <Button android:text="Display Overlay"
           android:id="@+id/overlay_button"
           android:layout_width="fill_parent"
           android:layout_height="wrap_content"/>


6. 创建另一个Button以退出演示并返回菜单：

   <Button android:text="Quit"
           android:id="@+id/quit"
           android:layout_marginTop="10sp"
           android:layout_width="fill_parent"
           android:layout_height="wrap_content"/>


7. 在</LinearLayout>之后，创建一个最终的TextView元素，我们将在点击第一个按钮时显示和隐藏它。默认情况下它是隐藏的：

   <TextView android:visibility="gone"
             android:id="@+id/overlay"
             android:textSize="18sp"
             android:textStyle="bold"
             android:textColor="#ffff843c"
             android:text="This is a text overlay."
             android:gravity="center|center_vertical"
             android:layout_width="fill_parent"
             android:layout_height="fill_parent"/>


8. 在项目的根包中创建一个新的FrameLayoutActivity Java 类，并在编辑器或 IDE 中打开源文件。新类需要从Activity继承并实现OnClickListener类（用于那两个Button小部件的事件）：

   public class FrameLayoutActivity
           extends Activity implements OnClickListener {


9. 重写onCreate方法：

   protected void onCreate(Bundle savedInstanceState) {


10. 调用super.onCreate方法以使Activity代码工作：

    super.onCreate(savedInstanceState);


11. 将内容布局设置为刚才创建的frame_layout资源：

    setContentView(R.layout.frame_layout);


12. 在frame_layout资源文件中找到你声明的overlay Button小部件并创建一个引用：

    Button overlay = (Button)findViewById(R.id.overlay_button);


13. 将其OnClickListener设置为新的FrameLayoutActivity对象：

    overlay.setOnClickListener(this);


14. 查找你声明的quit Button小部件：

    Button quit = (Button)findViewById(R.id.quit);


15. 然后将它的OnClickListener设置为FrameLayoutActivity对象：

    quit.setOnClickListener(this);


16. OnClickListener接口要求我们实现一个具有以下签名的onClick方法：

    public void onClick(View view) {


17. 对View参数的 ID 创建一个switch语句：

    switch(view.getId()) {


18. 如果用户点击的View是overlay_button Button，则使用以下代码：

    case R.id.overlay_button:


19. 从布局中获取overlay View对象：

    View display = findViewById(R.id.overlay);


20. 根据当前状态切换其可见性，然后从switch语句中break：

    display.setVisibility(
            display.getVisibility() != View.VISIBLE
            ? View.VISIBLE
            : View.GONE);
    break;


21. 如果用户点击的View是quit Button，则使用以下代码：

    case R.id.quit:


22. 调用finish()方法，并从switch语句中break：

    finish();
    break;


23. 在编辑器或 IDE 中打开LayoutSelectorActivity Java 源文件。

24. 在onListItemClick方法中，为switch语句创建一个新的case，用于position值为0的情况：

    case 0:


25. 使用显式Intent启动FrameLayoutActivity：

    startActivity(new Intent(this, FrameLayoutActivity.class));
    break;


26. 在编辑器或 IDE 中打开AndroidManifest.xml文件。

27. 将新的FrameLayoutActivity添加到清单文件中：

    <activity android:name=".FrameLayoutActivity"
              android:label="Frame Layout Example"/>


刚才发生了什么？

新的FrameLayoutActivity使用了一个简单三层FrameLayout。我们使用ImageView对象绘制一个漂亮的背景图像，在其上放置了两个按钮。尽管第三层（TextView小部件）在顶部按钮被点击之前是不可见的，但需要注意的是，顶部TextView的背景不仅透明，而且还将点击事件委托给技术上位于其下的控件（TextView有一个消耗整个FrameLayout的控件和高度）。即使TextView的背景是不透明的，这也会继续工作。这更多是因为TextView不是“可点击”的。如果你为overlay TextView对象添加了一个OnClickListener，那么它下面的按钮将停止工作。这意味着你需要小心如何在FrameLayout中分层控件（尽管只要一个控件不占用另一个控件的空间，这对你来说不会成为问题）。

在这个例子中，我们在布局中添加了一个退出按钮，并在点击Button时使用finish()方法关闭Activity。你会发现你通常不会直接使用finish()方法，因为用户通常会继续向前浏览你的应用程序。如果用户想要返回，他们通常会使用硬件“返回”按钮，或者按下硬件“主页”按钮完全退出你的应用程序。

关于上述示例的最后说明——在frame_layout.xml文件中，我们将overlay声明为一个TextView小部件。然而，在 Java 代码中，我们使用View类而不是TextView来访问它。这是一个简单的解耦例子。除非你正在处理一个以性能为中心的代码段，否则最好尽可能地将你的布局小部件引用到类树的高层。这样，你就可以在以后更快地修改用户界面。在这种情况下，你可以将简单的TextView更改为整个LinearLayout，而无需更改 Java 代码。

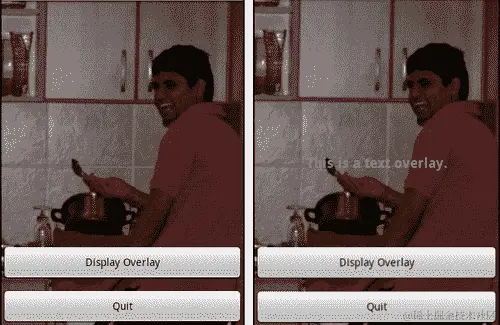

下面是FrameLayout示例的两张屏幕截图，分别是有和没有启用overlay TextView的情况。这种布局非常适合用于游戏菜单或类似结构中，在这些地方你需要将不同的控件层层叠加在一起。

表格布局

Table Layout以 HTML 风格的网格排列其子项。它有点像 AWT 的Grid Layout类，但灵活性要大得多。与 Android 中的大多数其他布局类不同，Table Layout使用自己的专用直接子View类，名为Table Row。Table Layout类也不允许你定义行数或列数（使其更像一个 HTML 的<table>元素）。相反，行数和列数是由Table Layout及其Table Row子项中的控件数量计算得出的。

Table Layout中的单元格可以占用任意数量的行和列，尽管默认情况下，放在Table Row中的View会正好占据一个单元格。但是，如果你直接将View作为Table Layout的子项，它将占用整行。

Table Layout也是一个相对布局结构，这在处理 Android 设备时至关重要。能够基于网格线对齐所有内容，使得用户界面可以从低分辨率的小手机扩展到 7 英寸平板电脑上的高密度屏幕。

android:gravity属性在Table Layout中的使用远比其他布局类更为频繁。在小屏幕上看起来很棒的效果在大屏幕上可能会完全不同，这并不是因为屏幕的大小，而是因为所使用字体的缩放。特别是在标签和控件的垂直对齐上要小心。最简单的方法是先将所有表格控件垂直居中，然后在此基础上进行调整。务必在多种屏幕分辨率和尺寸上测试基于表格的布局。

常见用途

在大多数情况下，你会发现自己使用Table Layout来排列输入表单。它也适用于布局复杂信息，特别是在让某些View对象跨越多行和多列时。Table Layout最重要的特点在于它以非常严格的方式对其单元格进行对齐，同时它是一个相对尺寸的布局。

Table Layout也可以用来实现类似于 AWT Border Layout类的效果。通常，在调整Table Layout以适应整个屏幕时，它变成了一个非常不同于简单网格的工具，允许你在控件中间放置一个Scroll View。

通过在FrameLayout内使用Table Layout，你可以在内容View（如 Google Maps 中的控件）上方排列一个控制View。还要注意，与 AWT GridLayout不同，TableLayout内部的View尺寸并不附着在它所在的表格单元格尺寸上。通过使用gravity属性（可能还有布局边距），你可以在单元格内放置View对象，从而创建出更加用户友好的布局。

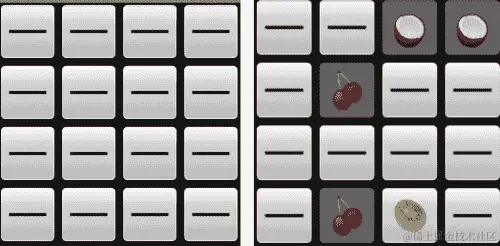

在记忆游戏中使用 TableLayout

为了演示TableLayout，我认为编写一个简单的记忆卡牌游戏会很有趣。你面对的是一个网格（以TableLayout的形式），你可以触摸它来有效地翻转“卡片”。然后你可以尝试匹配所有这些卡片上的内容（每次只允许翻转两张）。在这个例子中，你需要在卡片上放置一些图片（我这里复用了交付示例中的水果图标）。在这个应用中，我们还将创建一个简单的占位符图片，以 XML 文件的形式。

为了创建占位符图像，在res/drawable目录中创建一个新的 XML 资源，名为line.xml。这将是一个“形状”资源。形状资源对于创建简单、可伸缩的形状非常有用。此外，形状资源文件可以使用代码提供的任何颜色、纹理或渐变。

为了创建我们示例的简单占位符图像，将以下代码复制到line.xml文件中：

<?xml version="1.0" encoding="UTF-8"?>

<shape
       android:shape="line">

    <stroke android:width="3dp"
            android:color="#ff000000"/>

    <padding android:left="1dp"
             android:top="1dp"
             android:right="1dp"
             android:bottom="1dp"/>
</shape>

是时候行动了——开发一个简单的记忆游戏

与几乎所有之前的示例不同，在这个游戏中，我们将完全在 Java 代码中生成布局。这样做的主要原因是内容高度重复，每个单元格几乎包含完全相同的控件。我们使用TableLayout创建网格，并在ImageButton控件中显示“卡片”。为了封装单个卡片的行为，我们创建了一个MemoryCard内部类，它持有一个对它控制的ImageButton的引用。

1. 在项目的根包中创建一个新的 Java 类，并将其命名为TableLayoutActivity。

2. 让新类继承Activity：

   public class TableLayoutActivity extends Activity {
   Declare and array of all the icon resources to use as card images, there must be eight images resources declared in this array:private static final int[] CARD_RESOURCES = new int[]{
       R.drawable.apple,
       R.drawable.banana,
       R.drawable.blackberry,
       // …
   };


3. 你需要一个定时器来将卡片翻回，因此声明一个Handler：

   private final Handler handler = new Handler();


4. 声明一个MemoryCard对象数组：

   private MemoryCard[] cards;


5. 我们要跟踪的卡片有一张或两张被翻过来。声明第一个的占位符：

   private MemoryCard visible = null;


6. 如果有两张卡片被翻过来，但它们不匹配，我们用一个简单的boolean开关禁用触摸（我们的事件监听器将检查这一点）：

   private boolean touchEnabled = true;


7. 现在声明一个名为MemoryCard的内部类，该类实现了OnClickListener接口：

   private class MemoryCard implements OnClickListener {


8. MemoryCard类持有一个对ImageButton的引用：

   private ImageButton button;


9. MemoryCard类还有一个值，它是卡片正面的图像资源的引用：

   private int faceImage;


10. 最后，MemoryCard使用一个boolean值来记住其状态（是显示正面图像还是占位符图像）：

    private boolean faceVisible = false;


11. 为MemoryCard类声明一个构造函数，它只需要获取正面图像的资源标识符：

    MemoryCard(int faceImage) {


12. 保存faceImage资源标识符以供以后使用：

    this.faceImage = faceImage;


13. 使用TableLayoutActivity对象作为其Context（ImageButton将使用它来加载图像）创建一个新的ImageButton对象：

    this.button = new ImageButton(TableLayoutActivity.this);


14. 将ImageButton的大小设置为固定的 64x64 像素：

    this.button.setLayoutParams(new TableRow.LayoutParams(64, 64));


15. 设置缩放类型，使图标适合ImageButton，然后将图像设置为占位符资源：

    this.button.setScaleType(ScaleType.FIT_XY);
    this.button.setImageResource(R.drawable.line);


16. 将MemoryCard对象设置为ImageButton对象的OnClickListener：

    this.button.setOnClickListener(this);


17. 为了方便以后使用，MemoryCard需要一个setFaceVisible方法，该方法将在显示占位符和faceImage资源之间切换。

    void setFaceVisible(boolean faceVisible) {
        this.faceVisible = faceVisible;
        button.setImageResource(faceVisible
                ? faceImage
                : R.drawable.line);
    }


18. 在MemoryCard类中实现onClick方法：

    public void onClick(View view) {


19. 首先确保当前脸部不可见（即我们已经翻面朝下），并且触摸功能已启用（其他一些卡片不会再次被翻面朝下）：

    if(!faceVisible && touchEnabled) {


20. 如果满足这些条件，我们告诉TableLayoutActivity我们已被触摸并希望被翻到正面朝上：

    onMemoryCardUncovered(this);


21. 在 MemoryCell 内部类之后，在 TableLayoutActivity 中创建一个简单的工具方法，以特定大小创建有序的 MemoryCell 对象数组：

    private MemoryCard[] createMemoryCells(int count) {


22. 当我们创建每个 MemoryCell 对象时，我们会成对创建它们，并且按照我们在图标资源数组中指定的顺序：

    MemoryCard[] array = new MemoryCard[count];
    for(int i = 0; i < count; i++) {
        array[i] = new MemoryCard(CARD_RESOURCES[i / 2]);
    }


23. 完成后，返回新的 MemoryCell 对象数组：

    return array;


24. 现在，重写 onCreate 方法：

    protected void onCreate(Bundle savedInstanceState) {


25. 调用 Activity.onCreate 方法：

    super.onCreate(savedInstanceState);


26. 现在，创建一个新的 TableLayout 对象，将其传递给 TableLayoutActivity 作为 Context 以加载样式和资源：

    TableLayout table = new TableLayout(this);


27. 默认情况下，我们创建一个 4x4 的网格：

    int size = 4;
    cards = createMemoryCells(size * size);


28. 然后，我们将其打乱以随机化顺序：

    Collections.shuffle(Arrays.asList(cards));


29. 创建所需的每个 TableRow 对象，并用由 MemoryCard 对象在网格中创建的 ImageButtons 填充它：

    for(int y = 0; y < size; y++) {
        TableRow row = new TableRow(this);
        for(int x = 0; x < size; x++) {
            row.addView(cards[(y * size) + x].button);
        }
        table.addView(row);
    }


30. 将 Activity 内容视图设置为 TableLayout 对象：

    setContentView(table);


31. 现在，我们编写 onMemoryCardUncovered 方法，它由 MemoryCard.onClick 实现调用：

    private void onMemoryCardUncovered(final MemoryCard cell) {


32. 首先，检查当前是否有可见的 MemoryCard，如果没有，用户触摸的卡片将翻转到正面，并记住它：

    if(visible == null) {
        visible = cell;
        visible.setFaceVisible(true);
    }


33. 如果已经有一张正面朝上的卡片，检查它们是否具有相同的图像。如果图像相同，禁用 ImageButton 小部件，以便我们忽略事件：

    else if(visible.faceImage == cell.faceImage) {
        cell.setFaceVisible(true);
        cell.button.setEnabled(false);
        visible.button.setEnabled(false);
        visible = null;
    }


34. 最后，如果正面图像不匹配，我们将用户触摸的卡片翻转到正面，并切换我们的 touchEnabled 开关，使 MemoryCard 对象将忽略所有其他触摸事件一秒钟：

    else {
        cell.setFaceVisible(true);
        touchEnabled = false;


35. 然后，我们在 Handler 上发布一个延迟的消息，它将再次翻转两张卡片并重新启用触摸事件：

    handler.postDelayed(new Runnable() {
        public void run() {
            cell.setFaceVisible(false);
            visible.setFaceVisible(false);
            visible = null;
            touchEnabled = true;
        }
    }, 1000); // one second before we flip back over again


刚才发生了什么

在上一个示例中，我们手动编写布局代码的原因应该很明了，如果用 XML 文件构建将会非常重复。你会注意到，代码创建了一个 TableRow 对象作为 TableLayout 的直接子项，就像我们在 XML 文件中一样。

MemoryCard 的 onClick 方法使用 touchEnabled 开关来确定是否调用 onMemoryCardUncovered。然而，这既不能阻止用户按下 ImageButton 对象，也不能阻止对象对用户做出反应（尽管它们不会翻转）。为了提供更友好的用户体验，最好对每个启用的 ImageButton 对象使用 setClickable 方法，以完全阻止它们对用户的触摸做出反应。

当我们创建 ImageButton 对象时，会将它们预设为 64x64 像素大小。这对于大屏幕模拟器来说可能没问题，但有很多设备无法容纳屏幕上的 4x4 按钮网格。我建议你使用 XML 资源来创建 ImageButton 对象。

之前的代码使用setLayoutParams(new TableRow.LayoutParams(64, 64));来设置ImageButton对象的大小。需要注意的是，由于我们将ImageButton对象放入到TableRow中，它们的LayoutParams必须是TableRow.LayoutParams类型。如果你尝试改为通用的ViewGroup.LayoutParams，那么用户界面将不会布局（它会变成空白）。以下是应用程序运行的两个截图：

尝试一下英雄

TableLayout示例效果很好，但网格的位置不佳（在屏幕左上角），并且将其放在黑色背景上相当单调。是时候让它看起来很棒了！

首先，使用FrameLayout为游戏添加一个背景图像。这将通过添加更多色彩来增强游戏的整体吸引力。你也应该借此机会将网格在屏幕上居中。将其放在左上角不知为何会显得不平衡。

你还应该尝试移除touchEnabled开关，改为在每个ImageButton对象上使用setClickable。这将阻止它们在你将牌面朝下时提供视觉上的“按下和释放”反馈。

AbsoluteLayout/自定义布局

不要使用 AbsoluteLayout！ AbsoluteLayout 已被弃用！ 也就是说，有时使用AbsoluteLayout类是有意义的。那么你为什么不应该使用AbsoluteLayout类，你应该在什么时候使用它呢？第一个问题的答案很简单——AbsoluteLayout的所有子部件都有它们的确切位置，它们在不同屏幕上不会改变大小或位置。它还使你的布局几乎不可能被复用（例如，将其导入另一个布局，或嵌入到另一个应用程序中）。

如果你要使用AbsoluteLayout，你应该选择以下两种方法之一来接近它：

1. 仔细为每种不同的屏幕尺寸构建一个单独的布局 XML。

2. 在 Java 代码中编写你的布局数据，而不是在 XML 中。

第一种方法不切实际，除非你指定应用程序只能在特定设备上运行，而且该布局不能在你的应用程序之外使用。然而，第二种方法开启了“正确”的道路——编写自定义布局管理器。由于AbsoluteLayout需要严格的位置，并且不允许与子View对象的测量轻松交互，定义不适合任何其他布局类的布局的最佳方法是 在你自己的ViewGroup类中定义一个自定义布局。

开发你自己的布局

由于AbsoluteLayout已被弃用，但仍有很多人似乎坚持使用它，这个例子将展示如何编写自己的ViewGroup类定义一个新布局，以及将这个布局集成到布局 XML 资源中是多么容易。这将证明使用AbsoluteLayout并没有充分的理由（除非它真的有意义）。

行动时间——创建自定义布局

为了真正展示自定义布局的使用，你需要尝试构建一些不寻常的东西。在以下示例中，你将组合一个以美观的圆形排列其子项的ViewGroup。这并不是一个特别出色的布局，也不特别实用，但圆形看起来很美观，并且它将在屏幕中心提供有用的空白空间（可以使用FrameLayout填充）。

1. 在项目的根包中创建一个名为CircleLayout.java的新 Java 源文件，并在编辑器或 IDE 中打开它。

2. 声明CircleLayout扩展自ViewGroup类：

   public class CircleLayout extends ViewGroup


3. 声明三个ViewGroup构造函数，并直接将它们委托给ViewGroup的默认构造函数：

   public CircleLayout(Context context) {
       super(context);
   }
   // ...


4. 我们需要知道子View对象宽度占用的最大像素数，以及子View对象高度占用的最大像素数。为了避免不必要开销，我们借此机会也测量子View对象。声明一个名为measureChildrenSizes的实用方法来执行这两个操作：

   private int[] measureChildrenSizes(int sw, int sh) {


5. 声明一个int来保存我们找到的最大宽度和高度：

   int maxWidth = 0;
   int maxHeight = 0;


6. 创建一个for循环，遍历此CircleLayout对象中的每个子View对象：

   for(int i = 0; i < getChildCount(); i++) {


7. 声明一个对当前索引处View的引用：

   View child = getChildAt(i);


8. 作为布局组件，你的类需要负责为其所有子组件设置显示大小。为了知道子组件期望的宽度和高度，你需要在ViewGroup类中使用measureChild方法：

   measureChild(child, sw, sh);


9. 测试子View对象的宽度和高度，与你之前创建的最大宽度变量和高度变量进行比较：

   maxWidth = Math.max(maxWidth, child.getMeasuredWidth());
   maxHeight = Math.max(maxHeight, child.getMeasuredHeight());


10. 在方法末尾，返回一个包含在过程中找到的最大宽度和高度的数组：

    return new int[]{maxWidth, maxHeight};


11. 实现ViewGroup的onLayout方法：

    protected void onLayout(boolean changed,
            int l, int t, int r, int b) {


12. 计算我们可用空间的宽度和高度：

    int w = r – l;
    int h = b - t;


13. 声明一个变量来保存子View对象的数量：

    int count = getChildCount();


14. 对所有子View对象进行测量，以确定可用空间的大小：

    int[] max = measureChildrenSizes(w, h);


15. 从可用空间中减去最大宽度和高度，以确保所有子View对象都能在屏幕上显示：

    w -= max[0];
    h -= max[1];


16. 计算CircleLayout中的中心点：

    int cx = w / 2;
    int cy = h / 2;


17. 创建一个for循环，再次遍历每个子View对象：

    for(int i = 0; i < count; i++) {


18. 声明一个变量来保存当前的子View对象：

    View child = getChildAt(i);


19. 计算子View对象的x和y位置：

    double v = 2 * Math.PI * i / count;
    int x = l + (cx + (int)(Math.cos(v) * cx));
    int y = t + (cy + (int)(Math.sin(v) * cy));


20. 使用计算出的圆中坐标调用子View对象的布局方法：

    child.layout(
            x, y,
            x + child.getMeasuredWidth(),
            y + child.getMeasuredHeight());


刚才发生了什么？

CircleLayout类是一个非常简单的ViewGroup实现。除了其子项请求的宽度和高度外，它没有可以在 XML 资源中使用的特殊属性。然而，它会注意到你为子项声明的尺寸，因此layout_width和layout_height属性将正常工作。

需要注意的是，为了从布局 XML 资源中使用自定义View或ViewGroup，你需要重写所有三个默认构造函数。

注意

LayoutInflater将使用这些构造函数中的一个来创建你的类的实例。如果它想要使用的那个不存在，那么在尝试膨胀布局 XML 文件时，你会遇到可怕的强制关闭对话框。

CircleLayout有其自己的实用方法来处理其子View对象的测量。通常，ViewGroup会使用ViewGroup.measureChildren工具方法来确保其所有子View对象在执行实际布局之前都已被测量。然而，我们需要遍历子View对象列表以找到最大的宽度和高度，因此我们不是执行三次迭代，而是自己执行测量。

使用 CircleLayout

为了使用自定义ViewGroup实现，了解 Android 在 XML 布局资源方面为你提供了支持是很有帮助的。当你需要从 XML 布局资源中引用自定义View或ViewGroup类时，只需使用完整的类名而不是简单的类名。以下是使用CircleLayout的 XML 布局的一个简单示例：

<com.packtpub.layouts.CircleLayout

    android:layout_width="fill_parent"
    android:layout_height="fill_parent">

    <Button android:text="Button1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"/>

    <Button android:text="Button2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"/>

    <!-- 10 Buttons in total works nicely

</com.packtpub.layouts.CircleLayout>

动手实践时间——完成 CircleLayout 示例

我们已经有了CicleLayout的实现，但现在我们真的应该将其包含在“layouts”示例中。为此，我们需要一个布局资源 XML 文件，一个新的CircleLayoutActivity类。我们还需要在 Android（在清单文件中）和我们的LayoutSelectorActivity类（在其事件监听器中）注册新的Activity。

1. 将前面的 XML 布局复制到一个名为res/layout/circle_layout.xml的新文件中。最好添加大约十个小部件作为CircleLayout ViewGroup的子项。

2. 在项目的根包中创建一个名为CircleLayoutActivity.java的新 Java 源文件。在编辑器或 IDE 中打开它。

3. CircleLayoutActivity必须继承Activity类：

   public class CircleLayoutActivity extends Activity {


4. 重写Activity的onCreate方法：

   protected void onCreate(Bundle savedInstanceState) {


5. 调用父类：

   super.onCreate(savedInstanceState);


6. 将内容视图设置为circle_layout布局资源：

   setContentView(R.layout.circle_layout);


7. 在编辑器或 IDE 中打开AndroidManifest.xml文件。

8. 在TableLayoutActivity声明之后，声明新的CircleLayoutActivity：

   <activity android:name=".CircleLayoutActivity"
             android:label="Circle Layout Example"/>


9. 在编辑器或 IDE 中打开LayoutSelectorActivity源文件。

10. 在onListItemClick方法中，在default case之前，添加一个新的case语句来启动CircleLayoutActivity：

    case 2:
        startActivity(new Intent(
            this, CircleLayoutActivity.class));
        break;


刚才发生了什么？

现在你有一个使用自定义ViewGroup实现的新Activity实现。自定义ViewGroup类不仅在标准ViewGroup实现无法很好地处理难以表达的布局时有用。当默认的ViewGroup实现对于你想要实现的具体结构来说太慢时，自定义ViewGroup也是一个选项。

你在本章中一直在构建的“布局”示例现在将拥有一个可用的自定义布局菜单项。点击它，你会看到以下截图。尝试添加除Button对象之外的控件，甚至可以尝试加入一个子ViewGroup看看会发生什么。

快速测验

1. 布局通常分为两个阶段，第一个阶段叫什么？

   1. 预布局

   2. 计算

   3. 父布局

   4. 测量

2. 布局方法的四个参数表示什么？

   1. x, y, 宽度, 高度。

   2. 左，上，右，下。

   3. 父ViewGroup的大小。

3. 自定义ViewGroup实现如何读取布局 XML 属性？

   1. 它们通过LayoutInflator注入到 setter 方法中。

   2. 它们通过View.getAttribute方法加载。

   3. 它们从传递给ViewGroup构造函数的AttributeSet对象中读取。

RelativeLayout

RelativeLayout类可以说是 Android 提供的最强大的布局。它是一个相对布局，管理大小不一的控件，并使控件相互对齐，而不是与它们的父控件或网格线对齐。在某种程度上，RelativeLayout与 Swing 的GroupLayout类非常相似，尽管它远没有后者复杂。RelativeLayout中的每个控件都是相对于另一个控件或其父控件（即RelativeLayout本身）来定位的。

RelativeLayout通过单次循环计算每个子控件的位置，因此它非常依赖于你指定子控件的顺序。但这并不意味着你必须按照它们在屏幕上显示的顺序来指定控件。由于RelativeLayout的性质，子控件通常以不同的顺序声明和显示。这也要求任何用于对齐其他控件的用户界面元素必须分配一个 ID。这包括通常不需要 ID 的非交互式用户界面元素，现在也必须分配一个 ID，尽管它们永远不会在布局之外使用。

使用RelativeLayout非常灵活，但也可能需要一些仔细的规划。与任何用户界面一样，首先在纸上绘制布局会非常有帮助。一旦有了纸上的图表，你就可以开始根据RelativeLayout类的规则来规划如何构建布局了。

常见用途

RelativeLayout的用途与TableLayout非常相似。它非常适合绘制表单和内容视图。然而，RelativeLayout并不局限于TableLayout的网格模式，因此可以创建屏幕上物理位置相隔较远的控件之间的关联（即通过相互对齐）。

RelativeLayout 可以根据同一 RelativeLayout 中的其他组件以及/或者 RelativeLayout 边界来定位和设置组件的大小。这意味着某些组件可能被放置在屏幕顶部，而你可以将另一组组件对齐在屏幕底部，如下图所示。

集成 RelativeLayout

面对联系人编辑器时，RelativeLayout 是制作易于使用用户界面的完美工具。在下一个示例中，我们构建了一个非常简单的联系人编辑用户界面，包括用户图像。

动手时间——创建一个联系人编辑器

本示例要求部分用户界面元素按非顺序声明（如之前讨论的）。我们还在屏幕底部包含了 保存 和 取消 Button 组件。这个示例回到了在资源 XML 文件中声明用户界面，而不是在 Java 代码中编写。对于此示例，你需要一个用户联系人照片的占位图像。一个 64x64 像素的 PNG 文件是合适的大小（我使用了一个大大的笑脸图像）。

1. 首先，创建一个新的 XML 布局文件，命名为 res/layout/relative_layout.xml。在你的编辑器或 IDE 中打开这个文件。

2. 将根元素声明为全屏的 RelativeLayout：

   <RelativeLayout

       android:layout_width="fill_parent"
       android:layout_height="fill_parent">


3. 创建一个带有用户图标的 ImageButton。ImageButton 应该与屏幕左上角对齐，并包含一个占位图像：

   <ImageButton android:src="img/face"
                android:id="@+id/photo"
                android:layout_alignParentTop="true"
                android:layout_alignParentLeft="true"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"/>


4. 添加一个 EditText，用户可以在其中输入联系人的姓名。将其与 ImageButton 右下对齐：

   <EditText android:text="Unknown"
             android:id="@+id/contact_name"
             android:layout_alignBottom="@id/photo"
             android:layout_toRightOf="@id/photo"
             android:layout_width="fill_parent"
             android:layout_height="wrap_content"/>


5. 现在添加一个 TextView 作为 EditText 组件的标签。我们将这个标签与 ImageButton 右对齐，但位于 EditText 之上：

   <TextView android:text="Contact Name:"
             android:id="@+id/contact_label"
             android:layout_above="@id/contact_name"
             android:layout_toRightOf="@id/photo"
             android:layout_width="wrap_content"
             android:layout_height="wrap_content"/>


6. 我们需要一个 编辑 Button 以允许用户编辑联系人的电话号码列表。将此按钮放置在屏幕右侧，并位于 EditText 下方。我们在按钮顶部添加边距，以在用户界面中形成逻辑分隔：

   <Button android:id="@+id/edit_numbers"
           android:text="Edit"
           android:paddingLeft="20dp"
           android:paddingRight="20dp"
           android:layout_below="@id/contact_name"
           android:layout_alignParentRight="true"
           android:layout_marginTop="10dp"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"/>


7. 创建一个大的 TextView 作为电话号码的标签，我们将在新的 TextView 和 编辑 Button 下方列出电话号码：

   <TextView android:text="Contact Numbers:"
             android:id="@+id/numbers_label"
             android:textSize="20sp"
             android:layout_alignBaseline="@id/edit_numbers"
             android:layout_alignParentLeft="true"
             android:layout_width="wrap_content"
             android:layout_height="wrap_content"/>


8. 现在创建一个 TableLayout 以列出联系人电话号码，将这个 TableLayout 在 RelativeLayout 中居中对齐，并将其置于 Contact Numbers 标签下方，并留有微小边距：

   <TableLayout android:layout_below="@id/edit_numbers"
                android:layout_marginTop="5dp"
                android:layout_centerInParent="true"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">


9. 向 TableLayout 添加两个带有一些示例内容的 TableRow 元素：

   <TableRow>
       <TextView android:text="Home"
                 android:layout_marginRight="20dp"/>
       <TextView android:text="555-987-5678"/>
   </TableRow>
   <TableRow>
       <TextView android:text="Mobile"
                 android:layout_marginRight="20dp"/>
       <TextView android:text="555-345-7654"/>
   </TableRow>


10. 创建一个位于屏幕左下角的保存 Button：

    <Button android:text="Save"
            android:id="@+id/save"
            android:layout_alignParentLeft="true"
            android:layout_alignParentBottom="true"
            android:layout_width="100sp"
            android:layout_height="wrap_content"/>


11. 创建一个位于屏幕右下角的取消 Button：

    <Button android:text="Cancel"
            android:id="@+id/cancel"
            android:layout_alignParentRight="true"
            android:layout_alignParentBottom="true"
            android:layout_width="100sp"
            android:layout_height="wrap_content"/>


刚才发生了什么

在上一个示例中，许多用户界面元素是按照与逻辑布局顺序相反的顺序声明的，而其他元素则是相对于 RelativeLayout 本身定位的，因此可以放在 XML 文件的任何位置。

联系人姓名标签和编辑器相对于“联系人照片”定位，而“联系人照片”又相对于屏幕（或RelativeLayout）。然而，由于我们希望标签直接位于编辑器上方，因此我们需要在TextView元素之前声明并定位EditText元素。

联系人姓名的EditText元素使用了fill_parent的宽度，在RelativeLayout中，这将简单地填充可用的水平空间（如果是用在控件的高度上则是垂直空间）。当你希望一个元素简单地占据“行”的剩余部分，或者横跨整个屏幕（例如，作为分割线）时，这是一个很有用的特性。在RelativeLayout中，你不能对同一个轴上的控件使用两个相互冲突的布局属性。例如，你不能在同一个View控件上同时使用layout_toRightOf和layout_alignRight。

行动时间——与布局示例集成

RelativeLayout示例的集成与之前编写的自定义CircleLayout示例的集成几乎相同。集成将需要一个新的Activity实现，然后我们需要将其注册到 Android 和LayoutSelectorActivity中。

1. 在“layouts”示例项目的根包中创建一个新的 Java 源文件，命名为RelativeLayoutActivity.java。在你的编辑器或 IDE 中打开这个文件。

2. 新的RelativeLayoutActivity需要扩展Activity类：

   public class RelativeLayoutActivity extends Activity {


3. 重写onCreate方法：

   protected void onCreate(Bundle savedInstanceState) {


4. 调用super类来设置其状态：

   super.onCreate(savedInstanceState);


5. 将新的Activity的内容视图设置为之前创建的relative_layout XML 布局资源：

   setContentView(R.layout.relative_layout);


6. 在你的编辑器或 IDE 中打开AndroidManifest.xml文件。

7. 在CircleLayoutActivity之后注册RelativeLayoutActivity：

   <activity android:name=".RelativeLayoutActivity"
             android:label="Relative Layout Example"/>


8. 在你的编辑器或 IDE 中打开LayoutSelectorActivity的 Java 源代码。

9. 在onListItemClick方法中，在default语句之前声明一个新的case语句并启动新的RelativeLayoutActivity：

   case 3:
       startActivity(new Intent(
               this, RelativeLayoutActivity.class));
       break;


刚才发生了什么？

现在RelativeLayoutActivity已经与布局示例的其余部分集成在一起，你可以启动模拟器并查看你刚刚构建的屏幕。正如以下截图所示，这个设计比我们迄今为止构建的其他大多数设计都要用户友好。这主要是因为它能够以逻辑上相互关联的方式对控件进行分组和对其，而不是被迫局限于所选ViewGroup的要求。

然而，这种灵活性并非没有代价。RelativeLayout结构比其他ViewGroup实现更容易被破坏，在许多情况下，它不会为你提供太多的额外灵活性。在上述示例中，我们嵌入了一个TableLayout来显示联系人号码列表，而不是直接在RelativeLayout元素下显示它们。不仅TableLayout更适合这项任务，它还允许我们将号码作为一个组居中排列，而不是将它们对齐到RelativeLayout的左右两侧。

将RelativeLayout与内嵌的ScrollView或FrameLayout结合使用，是提供以内容为中心的用户界面工具栏的绝佳方式。当你的用户界面以媒体为中心（如全屏地图、视频、照片或类似内容）时，使用RelativeLayout将工具按钮围绕屏幕边缘布局，并通过FrameLayout将实际内容置于其后，这在许多 Android 应用中都能看到，如谷歌地图或默认的浏览器应用。这种设计还允许你根据用户与应用的交互来显示或隐藏工具按钮，从而在用户不与工具集互动时，让他们更好地查看媒体内容。

滑动抽屉

如果你使用过未主题化的 Android 安装（如在模拟器中），或大多数主题化的 Android 版本，那么你已经使用过SlidingDrawer。这是推动启动器菜单打开和关闭的控件。虽然它本身并不是一个布局，但SlidingDrawer允许你快速向用户展示大量较少使用的控件。在开发新用户界面时，这使得它成为一个重要的控件考虑因素。

通常，在使用菜单和SlidingDrawer之间需要做出选择。虽然菜单非常适合显示动作项，但SlidingDrawer可以显示你想要的任何内容。然而，SlidingDrawer对其使用也有一些限制。例如，它要求你将其放置在FrameLayout或RelativeLayout实例中（其中FrameLayout更为典型），以使其正确工作。

SlidingDrawer在某种程度上是一种揭示控件。它由一个手柄和内容部分组成。默认情况下，只有手柄在屏幕上是可见的，直到用户触摸或拉动手柄来打开SlidingDrawer并显示内容部分。

常见用途

SlidingDrawer类的打开/关闭内容特性使其成为 Android 中应用启动器的理想选择。默认情况下，它是隐藏的，因此桌面可见且可用，直到你点击手柄以查看可用的应用程序列表。

这也使得 SlidingDrawer 成为构建策略游戏等应用程序的绝佳工具。例如，不要为用户提供所有可用的构建选项，而是将默认屏幕视图限制为关键地图元素。当用户想要构建某物或检查某些状态信息时，他们可以从屏幕底部轻触或拖动打开 SlidingDrawer，从而显示所有构建/命令选项。

通常，当用户不需要经常与之交互的动作或信息时，SlidingDrawer 是一个展示它们的绝佳方式。当需要用户注意的关键事件发生时，它也可以从你的 Java 代码中打开和关闭。

SlidingDrawer 的 handle 元素也是一个完整的 View 或 ViewGroup，允许你在其中放置状态信息。slidingdrawer 控件的另一个常见用途是，大多数 Android 设备顶部的状态栏通常实现为 SlidingDrawer。当事件发生时，在 handle 上显示摘要，用户可以拖开内容以查看最近事件的完整详情。

创建一个 SlidingDrawer 示例

为了让 SlidingDrawer 示例保持简洁，我们将重用 CircleLayout 示例，并进行一个主要修改——背景颜色需要改变。如果 SlidingDrawer 的背景没有特别设置，背景将会是透明的。通常，这是不希望发生的，因为打开的 SlidingDrawer 控件背后的内容会变得可见，这会干扰 SlidingDrawer 的内容。

是时候行动了——创建一个 SlidingDrawer

在本例中，我们将在一张图片上方放置一个 SlidingDrawer 控件（我再次选择了一位朋友的照片作为背景）。SlidingDrawer 的 handle 将使用为 TableLayoutActivity 创建的线条可绘制 XML 文件。SlidingDrawer 的内容将使用 circle_layout 资源。

1. 在你的编辑器或 IDE 中打开 res/layout/circle_layout.xml 文件。

2. 在根元素声明中，将背景属性设置为黑色：

   <com.packtpub.layouts.CircleLayout

       android:background="#ff000000"
       android:layout_width="fill_parent"
       android:layout_height="fill_parent">


3. 创建一个新的布局资源文件，命名为 sliding_drawer.xml，并在你的编辑器或 IDE 中打开这个文件。

4. 将此布局的根元素声明为 FrameLayout：

   <FrameLayout

       android:layout_width="fill_parent"
       android:layout_height="fill_parent">


5. 在 FrameLayout 内部，创建一个 ImageView 以包含背景图像。记得设置缩放类型和大小，使图像充满屏幕：

   <ImageView android:src="img/jaipal"
              android:scaleType="centerCrop"
              android:layout_width="fill_parent"
              android:layout_height="fill_parent"/>


6. 声明 SlidingDrawer 控件。由于 handle 和 content 控件尚未创建，你需要提前引用它们：

   <SlidingDrawer android:handle="@+id/handle"
                  android:content="@+id/content"
                  android:layout_width="fill_parent"
                  android:layout_height="fill_parent">


7. 在 SlidingDrawer 元素内部，创建一个 ImageView，使用之前为 TableLayoutActivity 创建的占位符 line 可绘制资源：

   <ImageView android:id="@id/handle"
              android:src="img/line"
              android:layout_width="fill_parent"
              android:layout_height="12dp"/>


8. 在 SlidingDrawer 元素内部，包含 circle_layout 布局资源，并将其 ID 分配为 "content"：

   <include android:id="@id/content"
            layout="@layout/circle_layout"/>


刚才发生了什么？

你可能注意到了，在之前的例子中，SlidingDrawer为其手柄和内容小部件添加了 ID 引用，而小部件本身似乎访问这些 ID 而不是声明它们：

<SlidingDrawer android:handle="@+id/handle"
               android:content="@+id/content"
               android:layout_width="fill_parent"
               android:layout_height="fill_parent">

这是SlidingDrawer类工作方式的一个副作用。它需要 ID 值，然后才需要小部件本身。这种技术非常类似于向前引用，不同之处在于对象在技术上并没有被创建。@+语法告诉资源编译器我们正在创建一个新的 id，但不是一个新对象。当我们后来使用@id/handle值作为其id声明ImageView元素时，实际上我们正在引用在声明SlidingDrawer时生成的值。

行动时间——滑动抽屉集成

现在是时候将SlidingDrawer示例插入到“layouts”示例中了。这与其他所有集成一样，涉及一个新的Activity，以及将新的Activity注册到 Android 和LayoutSelectorActivity中。

1. 在“layouts”示例项目的根包中创建一个新的 Java 源文件，名为SlidingDrawerActivity.java。在你的编辑器或 IDE 中打开这个文件。

2. 新的SlidingDrawerActivity需要扩展Activity类：

   public class SlidingDrawerActivity extends Activity {


3. 重写onCreate方法：

   protected void onCreate(Bundle savedInstanceState) {


4. 调用超类来设置其状态：

   super.onCreate(savedInstanceState);


5. 将新Activity的内容视图设置为之前创建的sliding_drawer XML 布局资源：

   setContentView(R.layout.sliding_drawer);


6. 在你的编辑器或 IDE 中打开AndroidManifest.xml文件。

7. 在声明RelativeLayoutActivity之后注册SlidingDrawerActivity：

   <activity android:name=".SlidingDrawerActivity"
             android:label="Sliding Drawer Example"/>


8. 在你的编辑器或 IDE 中打开LayoutSelectorActivity Java 源代码。

9. 在onListItemClick方法中，在default语句之前声明一个新的case语句，并启动新的SlidingDrawerActivity：

   case 3:
       startActivity(new Intent(
               this, SlidingDrawerActivity.class));
       break;


刚才发生了什么？

你已经完成了本章中的所有布局示例。你的switch语句中的default条件不应该再次触发了！SlidingDrawer示例非常简单，但很好地展示了这个部件可以有多么灵活。如果这个例子是一个绘图应用程序，SlidingDrawer将是一个隐藏更多复杂绘图功能的完美地方。

这个SlidingDrawer示例的手柄是一个简单的ImageView，但它可以是任何View或ViewGroup（如果你愿意，可以是TableLayout）。然而，你希望避免手柄变得可交互（即，一个Button或EditText小部件）。手柄中的交互式小部件会在用户触摸它时引起问题。尽管小部件完全功能正常，可以像手柄一样上下拖动，但触摸它以开始交互将导致SlidingDrawer打开或关闭。为了防止这种情况发生，你可以选择通过allowSingleTap属性关闭SlidingDrawer的“触摸切换”选项：

<SlidingDrawer android:handle="@+id/handle"
               android:content="@+id/content"
               android:allowSingleTap="false"
               android:layout_width="fill_parent"
               android:layout_height="fill_parent">

也就是说，将EditText（或类似的控件）作为SlidingDrawer的把手几乎是没有意义的，这很可能会让你的用户感到非常恼火。尽可能确保你的SlidingDrawer小部件的把手看起来像是用户可以拖动的东西。启动器应用程序的默认把手就是一个很好的例子。

总结

通过本章示例的学习，应该能让你很好地了解 Android 默认提供的布局，以及它们是如何实现的（以及在需要时如何实现新的布局）。在大多数情况下，这些ViewGroup实现将满足你的任何布局需求，但在构建 Android 布局时，仍然需要牢记以下原则：

• 不同的设备具有不同的大小和分辨率屏幕

• 使用负空间（空白）和线条来分隔小部件组

• 你几乎肯定需要在将来修改布局

在选择使用RelativeLayout类时，最后一点尤为重要。虽然它比其他实现方式提供了更多的功能，但一个组合得不好的RelativeLayout可能会非常难以维护，且耗时。

在接下来的章节中，我们将探讨如何捕获输入以及输入验证应当作为用户界面设计决策的一部分。我们还将通过一些示例来进行实践，这些示例可以作为未来用户界面开发的基础。
