安卓 NDK 秘籍（一）

原文：zh.annas-archive.org/md5/7FB9DA0CE2811D0AA0DFB1A6AD308582

译者：飞龙

协议：CC BY-NC-SA 4.0

序言

自 2008 年首次发布以来，安卓已成为世界上最大的移动平台。预计到 2013 年中，Google Play 中的应用总数将达到 100 万。大多数安卓应用都是使用安卓软件开发工具包（SDK）的 Java 编写的。许多开发者即使有 C/C++经验，也只编写 Java 代码，没有意识到他们放弃了一个多么强大的工具。

安卓原生开发工具包（NDK）于 2009 年发布，旨在帮助开发者编写和移植原生代码。它提供了一套交叉编译工具和一些库。使用 NDK 编程有两个主要优点。首先，你可以用原生代码优化你的应用程序并提升性能。其次，你可以复用大量的现有 C/C++代码。《Android Native Development Kit》是一本实用的指南，帮助你使用 NDK 编写安卓原生代码。我们将从基础内容开始，例如Java 原生接口（JNI），并构建和调试一个原生应用程序（第 1 至 3 章）。然后，我们将探讨 NDK 提供的各种库，包括 OpenGL ES、原生应用程序 API、OpenSL ES、OpenMAX AL 等（第 4 至 7 章）。之后，我们将讨论如何使用 NDK 将现有应用程序和库移植到安卓（第 8 和 9 章）。最后，我们将展示如何使用 NDK 编写多媒体应用程序和游戏（附加章节 1 和 2）。

本书涵盖内容

第一章，Hello NDK，介绍了如何在 Windows、Linux 和 MacOS 中设置安卓 NDK 开发环境。我们将在本章末尾编写一个“Hello NDK”应用程序。

第二章，Java Native Interface，详细描述了 JNI 的使用方法。我们将从 Java 代码中调用原生方法，反之亦然。

第三章，Build and Debug NDK Applications，展示了如何从命令行和 Eclipse IDE 构建原生代码。我们还将探讨使用gdb、cgdb、eclipse 等调试原生代码的方法。

第四章，Android NDK OpenGL ES API，阐述了 OpenGL ES 1.x 和 2.0 API。我们将涵盖 2D 绘图、3D 图形、纹理映射、EGL 等内容。

第五章，Android Native Application API，讨论了安卓原生应用程序 API，包括管理原生窗口、访问传感器、处理输入事件、管理资源等。在本章中，我们将看到如何编写一个纯粹的原生应用程序。

第六章，Android NDK Multithreading，描述了安卓多线程 API。我们将涵盖创建和终止原生线程、各种线程同步技术（互斥量、条件变量、信号量以及读写锁）、线程调度和线程数据管理。

第七章，其他 Android NDK API，讨论了一些额外的 Android 库，包括jnigraphics图形库，动态链接库，zlib压缩库，OpenSL ES 音频库，以及 OpenMAX AL 媒体库。

第八章，使用 Android NDK 移植和使用现有库，描述了使用 NDK 移植和使用现有 C/C++库的各种技术。在章节的最后，我们将移植boost库。

第九章，使用 NDK 将现有应用移植到 Android，提供了分步指南，用于使用 NDK 将现有应用移植到 Android。我们以一个开源的图像调整大小程序为例。

第一章附录，使用 NDK 开发多媒体应用，演示了如何使用ffmpeg库编写多媒体应用。我们将移植ffmpeg库，并使用库 API 编写一个帧抓取器应用。

第二章附录，使用 NDK 开发游戏，讨论了使用 NDK 编写游戏。我们将移植《德军总部 3D》游戏，以展示如何为游戏设置显示、添加游戏控制以及启用音频效果。

你可以从以下链接下载附录章节：www.packtpub.com/sites/default/files/downloads/Developing_Multimedia_Applications_with_NDK.pdf 和 www.packtpub.com/sites/default/files/downloads/Developing_Games_with_NDK.pdf。

阅读本书所需的知识

需要一台安装了 Windows、Ubuntu Linux 或 MacOS 的计算机（推荐使用 Linux 或 MacOS）。虽然我们可以使用模拟器运行 Android 应用，但对于 Android 开发来说既慢又低效。因此，建议使用 Android 设备。

本书假设读者具备 C 和 C++编程语言的基础知识。你也应该熟悉 Java 和 Android SDK。

请注意，除非另有说明，本书的示例代码基于 Android ndk r8，因为这是本书撰写时的最新版本 NDK。到本书出版时，应该会有更新的版本。代码也应该在任何新版本上运行。因此，我们可以安装 NDK r8 或更高版本。

本书适合的读者

本书面向任何对为 Android 编写原生代码感兴趣的人。章节从基础到中级再到高级排列，相对独立。对于 NDK 的新手，建议从头到尾阅读，而熟悉 NDK 的读者可以选择任何特定的章节，甚至是特定的食谱。

编写约定

在这本书中，你会发现多种文本样式，用于区分不同类型的信息。以下是一些样式示例，以及它们含义的解释。

文本中的代码字如下所示："Windows NDK 带有一个新的 ndk-build.cmd 构建脚本。"

代码块设置如下：

#include <string.h>
#include <jni.h>

jstring
Java_cookbook_chapter1_HelloNDKActivity_naGetHelloNDKStr(JNIEnv* pEnv,  jobject pObj)
{
    return (*pEnv)->NewStringUTF(pEnv, "Hello NDK!");
}

当我们希望引起你注意代码块的某个部分时，相关的行或项目将以粗体显示：

LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE  := framegrabber
LOCAL_SRC_FILES := framegrabber.c
#LOCAL_CFLAGS := -DANDROID_BUILD
LOCAL_LDLIBS := -llog -ljnigraphics -lz
LOCAL_STATIC_LIBRARIES := libavformat_static libavcodec_static libswscale_static libavutil_static
include $(BUILD_SHARED_LIBRARY)
$(call import-module,ffmpeg-1.0.1/android/armv5te)

命令行输入或输出将如下书写：

$sudo update-java-alternatives -s <java name>

新术语和重要词汇以粗体显示。你在屏幕上看到的词，例如菜单或对话框中的，会在文本中以这样的形式出现："转到控制面板 | 系统和安全 | 系统 | 高级系统设置。"

注意

警告或重要说明将如下框所示。

提示

提示和技巧如下所示。

读者反馈

我们始终欢迎读者的反馈。告诉我们你对这本书的看法——你喜欢或可能不喜欢的内容。读者的反馈对我们开发能让你们充分利用的标题非常重要。

要给我们发送一般反馈，只需发送电子邮件至<feedback@packtpub.com>，并在邮件的主题中提及书名。

如果你对某个主题有专业知识，并且有兴趣撰写或参与书籍编写，请查看我们在www.packtpub.com/authors的作者指南。

客户支持

既然你现在拥有了 Packt 的一本书，我们有很多方法可以帮助你充分利用你的购买。

下载示例代码

你可以从你在www.packtpub.com的账户下载你所购买的所有 Packt 图书的示例代码文件。如果你在其他地方购买了这本书，可以访问www.packtpub.com/support注册，我们会直接将文件通过电子邮件发送给你。

错误更正

尽管我们已经尽力确保内容的准确性，但错误仍然会发生。如果你在我们的书中发现了一个错误——可能是文本或代码中的错误——如果你能报告给我们，我们将不胜感激。这样做，你可以让其他读者免受挫折，并帮助我们改进本书的后续版本。如果你发现任何错误更正，请通过访问www.packtpub.com/submit-errata，选择你的书，点击错误更正 提交 表单链接，并输入你的错误更正详情。一旦你的错误更正得到验证，你的提交将被接受，并且错误更正将在我们网站的相应位置上传，或添加到现有错误更正列表中。任何现有的错误更正可以通过从www.packtpub.com/support选择你的标题来查看。

盗版

网络上的版权材料盗版问题在所有媒体中持续存在。在 Packt，我们非常重视对我们版权和许可的保护。如果您在网上以任何形式遇到我们作品的非法副本，请立即提供位置地址或网站名称，以便我们可以寻求补救措施。

如果您发现疑似盗版材料，请通过<copyright@packtpub.com>联系我们，并提供链接。

我们感谢您在保护我们的作者以及我们为您提供有价值内容的能力方面的帮助。

问题咨询

如果您在阅读本书的任何方面遇到问题，可以通过<questions@packtpub.com>联系我们，我们将尽力解决。

第一章：NDK 你好

在本章中，我们将涵盖以下内容：

  • 在 Windows 上搭建 Android NDK 开发环境

  • 在 Ubuntu Linux 上搭建 Android NDK 开发环境

  • 在 Mac OS 上搭建 Android NDK 开发环境

  • 更新 Android NDK

  • 编写一个 Hello NDK 程序

引言

Android NDK 是一个工具集，允许开发者在原生语言（如 C、C++和汇编）中实现部分或整个 Android 应用程序。在我们开始 NDK 之旅之前，理解 NDK 的优势很重要。

首先，NDK 可能提高应用程序性能。这对于许多处理器受限的应用程序通常是正确的。许多多媒体应用程序和视频游戏使用原生代码处理处理器密集型任务。

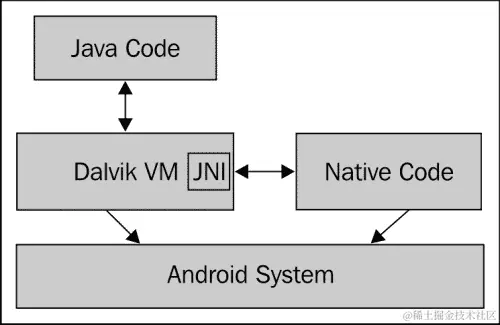

性能提升可以来自三个源头。首先，原生代码被编译成二进制代码，直接在操作系统上运行，而 Java 代码则被翻译成 Java 字节码，由 Dalvik 虚拟机（VM）解释执行。在 Android 2.2 或更高版本中，Dalvik VM 加入了一个即时编译器（JIT）来分析优化 Java 字节码（例如，JIT 可以在执行前将部分字节码编译成二进制代码）。但在许多情况下，原生代码的运行速度仍然快于 Java 代码。

提示

Java 代码在 Android 上的 Dalvik VM 中运行。Dalvik VM 是专门为硬件资源受限的系统（如内存空间、处理器速度等）设计的。

NDK 性能提升的第二个来源是原生代码允许开发者使用 Android SDK 无法访问的一些处理器特性，例如 NEON，这是一种单指令多数据（SIMD）技术，可以同时处理多个数据元素。一个特定的编码任务示例是对视频帧或照片的颜色转换。假设我们要将一个 1920x1280 像素的照片从 RGB 颜色空间转换为 YCbCr 颜色空间。最简单的方法是对每个像素应用转换公式（即超过两百万个像素）。使用 NEON，我们可以一次处理多个像素，以减少处理时间。

第三点是，我们可以从汇编层面优化关键代码，这在桌面软件开发中是一种常见做法。

提示

使用原生代码的优势并非没有代价。调用 JNI 方法为 Dalvik VM 引入了额外的工作，并且由于代码是编译过的，无法应用运行时优化。实际上，使用 NDK 开发并不保证性能提升，有时甚至可能损害性能。因此，我们只是说它可能提高应用程序的性能。

NDK 的第二个优势是它允许将现有的 C 和 C++代码移植到 Android。这不仅显著加快了开发速度，还允许我们在 Android 和非 Android 项目之间共享代码。

在我们决定为 Android 应用使用 NDK 之前，需要了解的是 NDK 并不会让大多数 Android 应用受益。仅仅因为个人偏好 C 或 C++编程而非 Java，并不建议使用 NDK。NDK 不能直接访问 Android SDK 中提供的许多 API，而且使用 NDK 进行开发总会为你的应用引入额外的复杂性。

了解 NDK 的优缺点后，我们可以开始 Android NDK 的旅程。本章将介绍如何在 Windows、Ubuntu Linux 和 Mac OS 中设置 Android NDK 开发。对于之前设置过 Android NDK 开发环境的开发者，提供了一个详细步骤的食谱，介绍如何更新 NDK 开发环境。在章节的最后，我们将使用设置好的环境编写一个 Hello NDK 程序。

在 Windows 中设置 Android NDK 开发环境

在本节中，我们将探讨如何在 Windows 中设置 Android NDK 开发环境。

准备就绪

检查 Windows 版本和系统类型。Android 开发环境可以在 Windows XP 32 位、Windows Vista 32 位或 64 位以及 Windows 7 32 位或 64 位上设置。

Android 开发需要安装 Java JDK 6 或更高版本。按照以下步骤安装和配置 Java JDK：

  1. 访问 Oracle Java JDK 网页 www.oracle.com/technetwork/java/javase/downloads/index.html，选择适合你平台的 JDK6 或更高版本进行下载。

  2. 双击下载的可执行文件，按照安装向导点击以完成安装。

  3. 前往控制面板 | 系统和安全 | 系统 | 高级系统设置。将会弹出一个系统属性窗口。

  4. 在高级选项卡中点击环境变量按钮；另一个环境变量窗口将会弹出。

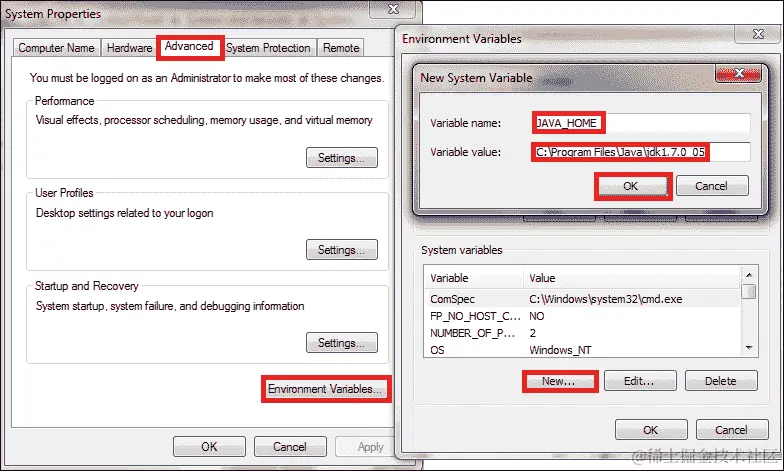

  5. 在系统变量下，点击新建，添加一个名为JAVA_HOME的变量，其值为 JDK 安装根目录的路径。如下所示：准备就绪

  6. 在系统变量下，滚动到PATH（或Path）环境变量。在值的开头插入%JAVA_HOME%\bin;。如果不存在PATH或Path变量，创建一个新变量，其值为%JAVA_HOME%\bin。一路点击确定，关闭所有窗口。

  7. 要验证 JDK 是否已正确安装和配置，请启动一个新的命令行控制台，并输入javac -version。如果 JDK 配置正确，你将在输出中得到 Java 版本。准备就绪

Cygwin是 Windows 上的一个类 Linux 环境，用于运行 Linux 上可用的软件。Android NDK 开发需要安装 Cygwin 1.7 或更高版本，以便执行某些 Linux 程序，例如 GNU make。

自 NDK r7 起，Windows NDK 附带了一个新的ndk-build.cmd构建脚本，该脚本使用 NDK 预构建的 GNU make、awk 和其他工具的二进制文件。因此，使用ndk-build.cmd构建 NDK 程序时不需要 Cygwin。但是，建议您仍然安装 Cygwin，因为ndk-build.cmd是一项实验性功能，调试脚本ndk-gdb仍然需要 Cygwin。

按照以下步骤安装 Cygwin：

  1. 前往cygwin.com/install.html下载 Cygwin 的setup.exe。下载完成后双击它以开始安装。

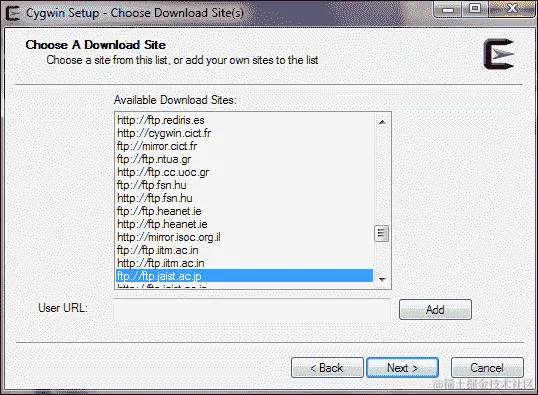

  2. 点击下一步，然后选择从互联网安装。继续点击下一步，直到你看到可用的下载站点列表。选择离你位置最近的站点，然后点击下一步：准备就绪

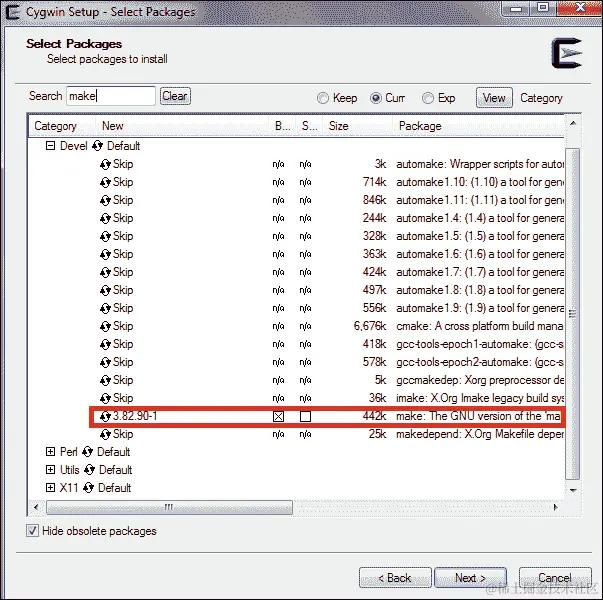

  3. 在开发下查找 GNU make，确保它是 3.81 或更高版本，以及在基础下的gawk。或者，您也可以使用搜索框搜索 make 和 gawk。确保 GNU make 和 gawk 都被选中安装，然后点击下一步。安装可能需要一段时间才能完成：准备就绪

Eclipse 是一个功能强大的软件集成开发环境（IDE），具有可扩展的插件系统。它是开发 Android 应用的推荐 IDE。前往www.eclipse.org/downloads/，下载 Eclipse Classic 或适用于 Java 开发者的 Eclipse IDE。解压压缩文件后即可使用。请注意，Android 开发需要 Eclipse 3.6.2（Helios）或更高版本。

提示

Android 开发者网站在developer.android.com/sdk/index.html提供了一个 Android Developer Tools 捆绑包。它包括带有 ADT 插件的 Eclipse IDE 和 Android SDK。我们可以下载这个捆绑包，并跳过以下*如何操作…*部分 1 到 10 步的 SDK 安装。

如何操作…

以下步骤将展示如何在 Windows 中设置 Android NDK 开发环境。我们首先将设置一个 SDK 开发环境。如果已经设置好了 SDK，可以跳过 1 到 10 步。

  1. 启动 Eclipse。选择帮助 | 安装新软件，会弹出一个名为安装的窗口。

  2. 点击位于右上角的添加…按钮，会弹出一个名为添加仓库的窗口。

  3. 在添加仓库窗口中，为名称输入ADT，为位置输入dl-ssl.google.com/android/eclipse/。然后点击确定。

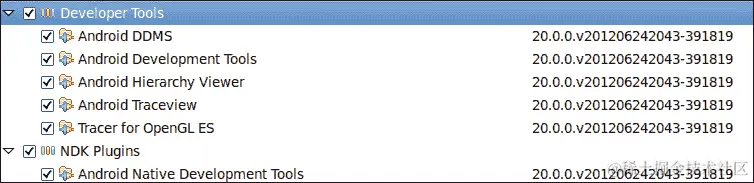

  4. Eclipse 可能需要几秒钟从 ADT 网站加载软件项。加载后，选择开发者工具和NDK 插件，然后点击下一步继续操作：如何操作…

  5. 在下一个窗口中，将显示要安装的工具列表。只需点击 下一步。阅读并接受所有许可协议，然后点击 完成。

  6. 安装完成后，按照提示重启 Eclipse。

  7. 从 developer.android.com/sdk/index.html 下载 Android SDK。

  8. 双击安装程序以开始安装。按照向导完成安装。

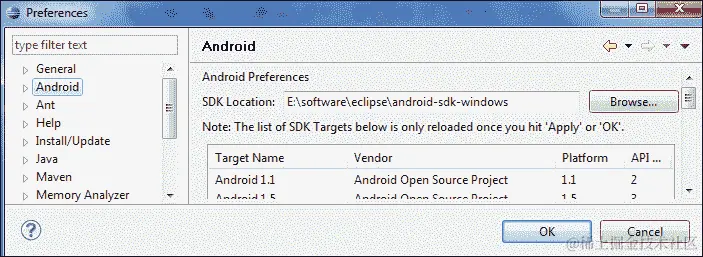

  9. 在 Eclipse 中，选择 窗口 | 首选项 打开 首选项 窗口。从左侧面板中选择 Android，然后点击 浏览 以定位 Android SDK 根目录。点击 应用，然后点击 确定。如何操作…

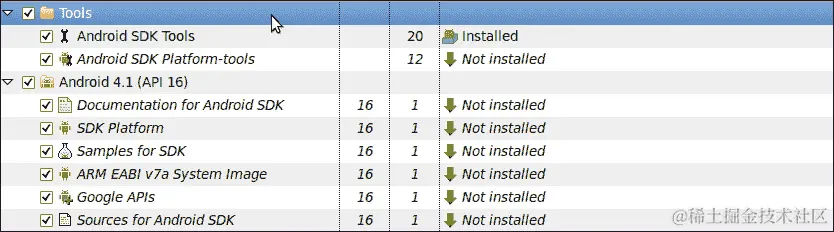

  10. 在 Android SDK 安装根目录下启动 Android SDK 管理器。选择 Android SDK 工具，Android SDK Platform-tools，至少一个 Android 平台（最新版本为佳），系统映像，SDK 示例 和 Android 支持。然后点击 安装。在下一个窗口中，阅读并接受所有许可协议，然后点击 安装：如何操作…

  11. 访问 developer.android.com/tools/sdk/ndk/index.html 下载最新版本的 Android NDK。解压下载的文件。

    提示

    下载示例代码

    您可以从您在 www.packtpub.com 的账户中下载您购买的所有 Packt 图书的示例代码文件。如果您在别处购买了这本书，可以访问 www.packtpub.com/support 注册，我们会直接将文件通过电子邮件发送给您。

  12. 在cygwin根目录下打开Cygwin.bat文件。默认情况下，它包含以下内容：

    @echo off
C:
chdir C:\cygwin\bin
bash --login -i

  13. 在 @echo off 之后，C 之前添加以下内容：

    set IS_UNIX=
set JAVA_HOME=<JDK path>
set PATH=<SDK path>\tools;<NDK path>
set ANDROID_NDK_ROOT=/cygdrive/<NDK path>

    作为一个例子，我的机器上的文件内容如下；注意 Progra~1 是 Program Files 文件夹的短名称：

    set IS_UNIX=set JAVA_HOME=c:/Progra~1/Java/jdk1.7.0_05
set PATH=C:/Users/Administrator/AppData/Local/Android/android-sdk/tools;C:/Users/Administrator/Downloads/android-ndk-r8-windows/android-ndk-r8
set ANDROID_NDK_ROOT=/cygdrive/c/Users/Administrator/Downloads/android-ndk-r8-windows/android-ndk-r8

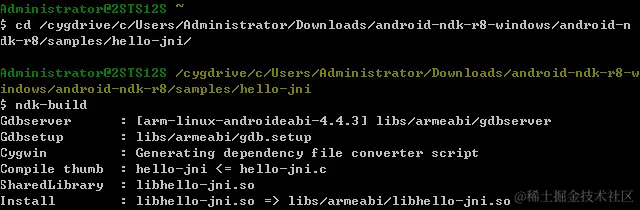

  14. 通过双击 cygwin.bat 启动 Cygwin，然后进入 NDK 中的 samples/hello-jni 目录。输入命令 ndk-build。如果构建成功，这证明 NDK 环境已正确设置：如何操作…

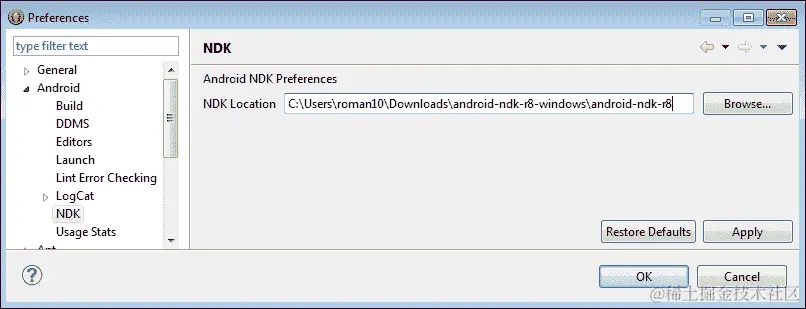

  15. 在 Eclipse 中，选择 窗口 | 首选项 打开 首选项 窗口。从左侧面板中选择 Android，然后从下拉列表中选择 NDK。点击 浏览 以定位 Android NDK 根目录。点击 确定 关闭弹窗。这样我们就可以使用 Eclipse NDK 插件构建和调试 Android NDK 应用程序了：如何操作…

工作原理…

在本教程中，我们首先设置 Android SDK 开发环境，然后是 NDK 开发环境。

Android NDK 不需要安装。我们下载了 NDK，并配置了路径以便更方便地使用。

Android SDK 开发不需要 Cygwin，但对于 NDK 开发来说却是必不可少的，因为 NDK 使用了一些依赖 Cygwin 的 Linux 工具。

ADT 中的 NDK 插件：Eclipse 的 NDK 插件在Android Development Tools (ADT) 中可用，它使我们能够轻松构建和调试 Android NDK 应用程序。

提示

NDK 插件仅在 ADT 20.0.0 或更高版本中可用，该版本于 2012 年 6 月发布。您可能需要更新 Eclipse ADT 以使用 NDK 插件。

还有更多…

我们将 Eclipse IDE 作为开发环境的一部分安装。Eclipse 是开发 Android 应用程序推荐的 IDE，它附带了许多有用的工具和实用程序以帮助我们的开发。然而，它并非开发环境的必需要素。

在 Ubuntu Linux 中设置 Android NDK 开发环境

本文档描述如何在 Ubuntu Linux 中设置 Android NDK 开发环境。

准备工作

检查您的 Ubuntu 版本，确保它是 8.04 或更高版本。

需要 GNU C 库 (glibc) 2.7 或更高版本。它通常随 Linux 默认安装。有两种简单的方法可以检查 glibc 的版本：

  1. 启动一个终端，并输入 ldd --version。这将打印出 ldd 和 glibc 的版本：准备工作

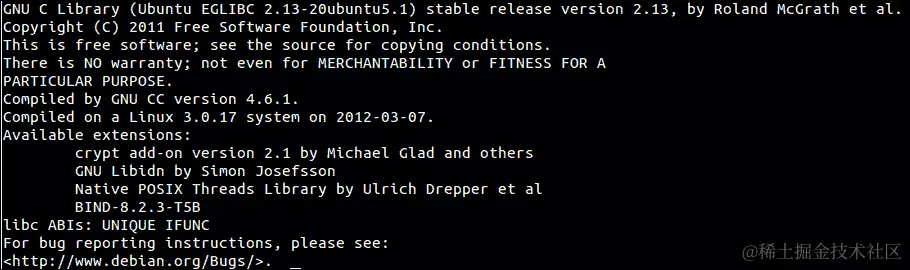

  2. 我们可以将库作为应用程序执行。启动一个终端，找到库的位置，然后输入以下命令：

    <glibc library location>/<glibc library>.

    将显示以下输出：

    准备工作

  3. 如果我们使用的是 64 位机器，需要启用 32 位应用程序执行。启动一个终端，并输入以下命令：

    sudo apt-get install ia32-libs

  4. 安装 JDK 6 或更高版本。在终端中，输入命令 sudo apt-get install openjdk-6-jdk，或者也可以输入 sudo apt-get install sun-java6-jdk。安装完成后，我们需要将 JDK 路径添加到 PATH 环境变量中，通过向 ~/.bashrc 添加以下行来实现：

    export JDK_PATH=/usr/local/jdk1.7.0/bin
export PATH=$PATH:$JDK_PATH

我们将使用 Eclipse 作为我们的 IDE。请参考在 Windows 中设置 Android NDK 开发环境的食谱获取指导。

如何操作…

以下步骤说明了在 Ubuntu Linux 上设置 Android NDK 开发环境的程序：

  1. 按照在 Windows 中设置 Android NDK 开发环境的食谱中的步骤 1 到 6 来为 Eclipse 安装 ADT 插件。

  2. 从developer.android.com/sdk/index.html下载 Android SDK，然后解压下载的包。

  3. 将以下行追加到 ~/.bashrc：

    export ANDROID_SDK=<path to Android SDK directory>
export PATH=$PATH:$ ANDROID_SDK/tools:$ANDROID_SDK/platform-tools

  4. 按照在 Windows 中设置 Android NDK 开发环境的食谱中的步骤 9 和 10 来配置 Eclipse 中的 SDK 路径，并下载额外的包。

  5. 从developer.android.com/tools/sdk/ndk/index.html下载最新的 Android NDK 版本，然后解压下载的文件。

  6. 更改在第 3 步中添加到 ~/.bashrc 的行：

    export ANDROID_SDK=<path to Android SDK directory>
export ANDROID_NDK=<path to Android NDK directory>
export PATH=$PATH:$ANDROID_SDK/tools:$ANDROID_SDK/platform-tools:$ANDROID_NDK

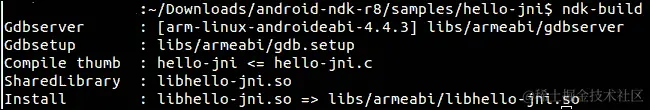

  7. 启动一个新的终端，然后进入 NDK 中的samples/hello-jni目录。输入命令ndk-build。如果构建成功，这证明 NDK 环境设置正确：如何操作...

工作原理...

我们首先设置安卓 SDK，然后是安卓 NDK。确保路径设置正确，这样就可以在不引用 SDK 和 NDK 目录的情况下访问工具。

.bashrc文件是 bash shell 在启动新终端时读取的启动文件。export 命令将安卓 SDK 和 NDK 目录位置追加到环境变量PATH中。因此，每次新的 bash shell 启动时，都会正确设置 SDK 和 NDK 工具的PATH。

还有更多内容...

以下是一些关于设置 NDK 开发环境的额外技巧：

  • 在启动文件中配置路径：我们在~/.bashrc文件中向PATH环境变量追加 SDK 和 NDK 的路径。这假设我们的 Linux 系统使用 bash shell。然而，如果你的系统使用其他 shell，所使用的启动文件可能会有所不同。一些常用 shell 的启动文件如下所示：

    • 对于 C shell (csh)，要使用的启动文件是~/.cshrc。

    • 对于ksh，要使用的启动文件可以通过命令echo $ENV获得。

    • 对于sh，要使用的启动文件是~/.profile。用户需要退出当前会话并重新登录，才能使其生效。

  • 切换 JDK：在安卓开发中，我们可以使用 Oracle Java JDK 或 OpenJDK。如果我们遇到任何一个 JDK 的问题，如果我们安装了这两个 JDK，我们可以切换到另一个 Java JDK。

    • 要检查系统当前使用的 JDK，请使用以下命令：

       $update-java-alternatives -l

    • 要在两个 JDK 之间切换，请使用以下命令：

       $sudo update-java-alternatives -s <java name>

    下面是一个切换到 Oracle JDK 1.6.0 的例子：

    $sudo update-java-alternatives -s java-1.6.0-sun

在 Mac OS 上设置安卓 NDK 开发环境

本文档介绍了如何在 Mac OS 上设置安卓 NDK 开发环境。

准备工作

安卓开发需要 Mac OS X 10.5.8 或更高版本，并且只在 x86 架构上运行。在开始之前，请确保你的机器满足这些要求。

注册一个 Apple 开发者账户，然后访问developer.apple.com/xcode/下载 Xcode，其中包含许多开发工具，包括安卓 NDK 开发所需的make工具。下载完成后，运行安装包并确保选择安装UNIX Development选项。

与往常一样，需要 Java JDK 6 或更高版本。Mac OS X 通常会附带完整的 JDK。我们可以使用以下命令来验证你的机器是否拥有所需的版本：

$javac -version

如何操作...

在 Mac OS X 上设置安卓 NDK 开发环境与在 Ubuntu Linux 上设置类似。以下步骤说明我们如何进行操作：

  1. 按照在 Windows 中设置 Android NDK 开发环境的第 1 至 6 步的食谱来安装 Eclipse 的 ADT 插件。

  2. 从developer.android.com/sdk/index.html下载 Android SDK，然后解压下载的包。

  3. 将以下行追加到~/.profile。如果文件不存在，请创建一个新的。保存更改并退出当前会话：

    export ANDROID_SDK=<path to Android SDK directory>
export PATH=$PATH:$ ANDROID_SDK/tools:$ANDROID_SDK/platform-tools

  4. 在 Eclipse 中，选择Eclipse | Preferences打开Preferences窗口。从左侧面板中选择Android，然后点击Browse定位到 Android SDK 的根目录。点击Apply，然后点击OK。

  5. 在终端中，通过在tools目录下输入命令android启动 Android SDK Manager。选择Android SDK Tools、Android SDK Platform-tools、至少一个 Android 平台（最好是最新版本）、System Image、SDK Samples和Android Support。然后点击Install。在下一个窗口中，阅读并接受所有许可协议，然后点击Install。

  6. 从developer.android.com/sdk/index.html下载 Android SDK，然后解压下载的包。

  7. 更改你在第 3 步添加到~/.profile的行：

    export ANDROID_SDK=<path to Android SDK directory>
export ANDROID_NDK=<path to Android NDK directory>
export PATH=$PATH:$ANDROID_SDK/tools:$ANDROID_SDK/platform-tools:$ANDROID_NDK

  8. 启动一个新的终端，然后进入 NDK 中的samples/hello-jni目录。输入命令ndk-build。如果构建成功，这证明 NDK 环境设置正确。

工作原理…

在 Mac OS X 上设置 Android NDK 开发环境的步骤与 Ubuntu Linux 类似，因为它们都是类 Unix 操作系统。我们首先安装了 Android SDK，然后安装了 Android NDK。

更新 Android NDK

当 NDK 有新版本发布时，我们可能想要更新 NDK，以便利用新版本的新功能或错误修复。本食谱讲述如何在 Windows、Ubuntu Linux 和 Mac OS 中更新 Android NDK。

准备工作

根据你选择的平台，请阅读本章之前的食谱。

如何操作…

在 Windows 中，按照以下说明更新 Android NDK：

  1. 访问developer.android.com/tools/sdk/ndk/index.html下载最新版本的 Android NDK。解压下载的文件。

  2. 打开cygwin根目录下的Cygwin.bat。如果之前在系统上配置过 NDK，内容应该与以下代码片段类似：

    @echo off
set IS_UNIX=
set JAVA_HOME=<JDK path>
set PATH=<SDK path>\tools;<NDK path>
set ANDROID_NDK_ROOT=/cygdrive/<NDK path>
C:
chdir C:\cygwin\bin
bash --login -i

  3. 将<NDK path>从旧的 NDK 路径更新到新下载和解压的位置。

在 Ubuntu Linux 中，按照以下说明更新 Android NDK：

  1. 从developer.android.com/tools/sdk/ndk/index.html下载最新版本的 Android NDK，然后解压下载的文件。

  2. 如果我们遵循了在 Ubuntu Linux 中设置 Android NDK 开发环境的食谱，以下内容应该出现在~/.bashrc的末尾：

    export ANDROID_SDK=<path to Android SDK directory>
export ANDROID_NDK=<path to Android NDK directory>
export PATH=$PATH:$ANDROID_SDK/tools:$ANDROID_SDK/platform-tools:$ANDROID_NDK

  3. 更新 ANDROID_NDK 路径到新下载并解压的 Android NDK 文件夹。

在 Mac OS 中，步骤几乎与 Ubuntu Linux 完全相同，除了我们需要将路径追加到 ~/.profile 而不是 ~/.bashrc。

工作原理…

通过简单下载并解压 NDK 文件，并正确配置路径，完成 NDK 安装。因此，更新 NDK 就像将配置的路径更新到新的 NDK 文件夹一样简单。

还有更多…

有时，更新 NDK 需要先更新 SDK。由于本书专注于 Android NDK，因此解释如何更新 SDK 超出了本书的范围。你可以访问 developer.android.com/sdk/index.html 的 Android 开发者网站，了解如何操作的详细信息。

有时，由于兼容性问题，我们可能需要使用旧版本的 NDK 来构建某些应用程序。因此，保留多个版本的 Android NDK 并通过更改路径或在引用特定版本的 NDK 时使用完整路径之间切换可能很有用。

编写一个 Hello NDK 程序

环境设置好后，让我们开始编写 NDK 中的代码。本食谱将带你完成一个 Hello NDK 程序的编写。

准备就绪

在开始编写 Hello NDK 程序之前，需要正确设置 NDK 开发环境。请根据你选择的平台参考本章前面的内容。

如何操作…

按照以下步骤编写、编译并运行 Hello NDK 程序：

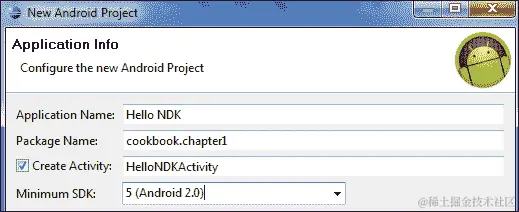

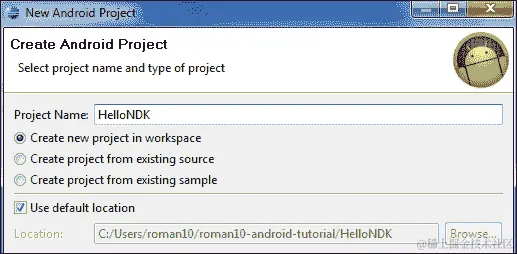

  1. 启动 Eclipse，选择 文件 | 新建 | Android 项目。将 HelloNDK 作为 项目名称 的值。选择 在 workspace 中创建新项目。然后点击 下一步：如何操作…

  2. 在下一个窗口中，选择你想要定位的 Android 版本。通常推荐使用最新版本。然后点击 下一步。

  3. 在下一个窗口中，将你的包名指定为 cookbook.chapter1。勾选 创建 Activity 的复选框，并将名称指定为 HelloNDKActivity。将 最低 SDK 的值设置为 5 (Android 2.0)。点击 完成：如何操作…

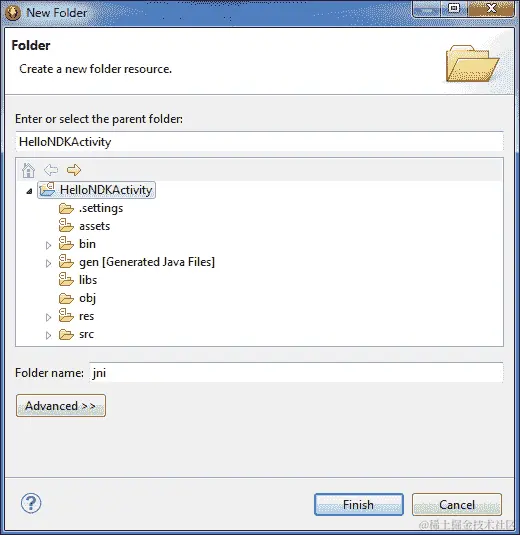

  4. 在 Eclipse 包资源管理器中，右键点击 HelloNDK 项目，选择 新建 | 文件夹。在弹出的窗口中输入名称 jni，然后点击 完成：如何操作…

  5. 在 HelloNDK 项目下新创建的 jni 文件夹上右键点击。选择 新建 | 文件，输入 hello.c 作为 文件名 的值，然后点击 完成。在 hello.c 文件中输入以下代码：

    #include <string.h>
#include <jni.h>

jstring
Java_cookbook_chapter1_HelloNDKActivity_naGetHelloNDKStr(JNIEnv* pEnv,  jobject pObj)
{
    return (*pEnv)->NewStringUTF(pEnv, "Hello NDK!");
}

  6. 在 jni 文件夹上右键点击。选择 新建 | 文件，输入 Android.mk 作为 文件名 的值，然后点击 完成。在 Android.mk 文件中输入以下代码：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := hello
LOCAL_SRC_FILES := hello.c
include $(BUILD_SHARED_LIBRARY)

  7. 启动终端，进入 jni 文件夹，并输入 ndk-build 以构建 hello.c 程序为本地库。

  8. 编辑 HelloNDKActivity.java 文件。该文件应包含以下内容：

    public class HelloNDKActivity extends Activity {
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        TextView tv = new TextView(this);
        tv.setTextSize(30);
        tv.setText(naGetHelloNDKStr());
        this.setContentView(tv);
    }
    public native String naGetHelloNDKStr();
    static {
        System.loadLibrary("hello");
    }
}

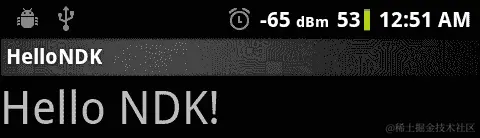

  9. 在 Eclipse 中右键点击HelloNDK项目。选择运行方式 | Android 应用程序。你的 Android 手机或模拟器将显示类似于以下截图的内容：如何操作…

工作原理…

本文档展示了如何在 Android 上编写一个 Hello NDK 程序。

  • 原生代码：Hello NDK 程序由原生 C 代码和 Java 代码组成。原生函数naGetHelloNDKStr将Hello NDK字符串返回给调用者，这一点在原生代码函数定义和 Java 代码方法声明中都有体现。原生函数名称必须遵循特定的模式，包括包名、类名和方法名。包和类名必须与调用原生方法的 Java 类的包和类名一致，而方法名必须与该 Java 类中声明的方法名相同。

    这有助于 Dalvik VM 在运行时定位原生函数。如果不遵循该规则，将在运行时导致UnsatisfiedLinkError。

    原生函数有两个参数，这是所有原生函数的标准。可以根据需要定义额外的参数。第一个参数是指向JNIEnv的指针，这是访问各种 JNI 函数的门户。第二个参数的含义取决于原生方法是静态方法还是实例方法。如果是静态方法，第二个参数是对定义方法的类的引用。如果是实例方法，第二个参数是对调用原生方法的对象的引用。我们将在第二章，Java Native Interface中详细讨论 JNI。

  • 原生代码编译：Android NDK 构建系统让开发者无需编写makefile。该构建系统接受一个Android.mk文件，该文件简单描述了源代码。它会解析该文件以生成makefile，并为我们完成所有繁重的工作。

    我们将在第三章，构建和调试 NDK 应用程序中详细介绍如何编写Android.mk文件，甚至编写我们自己的makefile。

    一旦我们编译了原生代码，项目下将会创建一个名为libs的文件夹，并在armeabi子目录下生成一个libhello.so库。

  • Java 代码：调用原生方法遵循三个步骤：

    1. 加载原生库：这是通过调用System.loadLibrary("hello")完成的。请注意，我们应该使用hello而不是libhello。如果指定了libhello，Dalvik VM 将无法定位库。

    2. 声明方法：我们使用 native 关键字声明方法，以指示它是一个原生方法。

    3. 调用方法：我们像调用任何普通的 Java 方法一样调用该方法。

还有更多内容...

原生方法的名称较长，手动编写容易出错。幸运的是，JDK 中的javah程序可以帮助我们生成包含方法名称的头文件。要使用javah，应遵循以下步骤：

  1. 编写 Java 代码，包括原生方法定义。

  2. 编译 Java 代码，并确保类文件出现在我们项目的bin/classes/文件夹下。

  3. 打开一个终端，进入jni文件夹，并输入以下命令：

    $ javah -classpath ../bin/classes –o <output file name> <java package name>.<java class anme>

    在我们的HelloNDK示例中，命令应如下所示：

    $ javah -classpath ../bin/classes –o hello.h cookbook.chapter1.HelloNDKActivity

    这将生成一个名为hello.h的文件，其函数定义如下：

    JNIEXPORT jstring JNICALL Java_cookbook_chapter1_HelloNDKActivity_naGetHelloNDKStr
  (JNIEnv *, jobject);

第二章：Java Native Interface

在本章中，我们将介绍以下食谱：

  • 加载原生库和注册原生方法

  • 使用基本类型传递参数和接收返回值

  • 在 JNI 中操作字符串

  • 在 JNI 中管理引用

  • 在 JNI 中操作类

  • 在 JNI 中操作对象

  • 在 JNI 中操作数组

  • 在原生代码中访问 Java 的静态字段和实例字段

  • 在原生代码中调用静态方法和实例方法

  • 缓存 jfieldID、jmethodID 和引用数据以提高性能

  • 在 JNI 中检查错误和处理异常

  • 在 JNI 中集成汇编代码

介绍

使用 Android NDK 编程本质上是同时用 Java 和 C、C++、汇编等原生语言编写代码。Java 代码在 Dalvik 虚拟机 (VM) 上运行，而原生代码编译为直接在操作系统上运行的二进制文件。Java Native Interface (JNI) 像一座桥梁，将这两个世界连接起来。Java 代码、Dalvik VM、原生代码和 Android 系统之间的关系可以用以下图表来说明：

介绍

图表中的箭头表示哪个方面发起交互。Dalvik VM 和 原生代码 都在 Android 系统 之上运行（Android 是基于 Linux 的操作系统）。它们需要系统提供执行环境。JNI 是 Dalvik VM 的一部分，它允许 原生代码 访问 Java 代码的字段和方法。JNI 还允许 Java 代码 调用 原生代码 中实现的原生方法。因此，JNI 促进了 原生代码 与 Java 代码 之间的双向通信。

如果你熟悉 Java 编程以及 C 或 C++或汇编编程，那么学习使用 Android NDK 编程主要是学习 JNI。JNI 包含基本类型和引用类型。这些数据类型在 Java 中有相应的映射数据类型。操作基本类型通常可以直接进行，因为一个数据类型通常等同于一个原生的 C/C++数据类型。然而，引用数据操作通常需要借助预定义的 JNI 函数。

在本章中，我们首先介绍 JNI 中的各种数据类型，并演示如何从 Java 调用原生方法。然后描述如何从原生代码访问 Java 字段和调用 Java 方法。最后，我们将讨论如何缓存数据以实现更好的性能，如何处理错误和异常，以及如何在原生方法实现中使用汇编。

本章节的每个食谱都附带一个示例 Android 项目，展示了主题及相关 JNI 函数。由于篇幅限制，书中无法列出所有源代码。代码是本章非常重要的部分，强烈建议你在阅读食谱时下载源代码并参考。

提示

JNI 是一个复杂的话题，我们尝试在 Android NDK 编程的背景下覆盖它最基本的部分。然而，一个章节并不足以提供所有的细节。读者可能需要参考 Java JNI 规范，在docs.oracle.com/javase/6/docs/technotes/guides/jni/或者《Java Native Interface: Programmer's Guide and Specification》一书，在java.sun.com/docs/books/jni/中查找更多信息。对于 Android 特定的信息，你可以参考 JNI 小贴士，在developer.android.com/guide/practices/jni.html。

加载本地库和注册本地方法

本地代码通常被编译成共享库，并在本地方法被调用之前加载。这个食谱涵盖了如何加载本地库和注册本地方法。

准备就绪

如果还没有这样做，请阅读 第一章，Hello NDK 的食谱，以设置 Android NDK 开发环境。

如何操作…

以下步骤将向你展示如何构建一个演示加载本地库和注册本地方法的 Android 应用程序：

  1. 启动 Eclipse，选择 文件 | 新建 | Android 项目。将 项目名称 的值设置为 NativeMethodsRegister。选择 在工作区中创建新项目。然后点击 下一步。

  2. 在下一个窗口中，选择最新的 Android SDK 版本，然后点击 下一步 进入下一个窗口。

  3. 将包名指定为 cookbook.chapter2。选中 创建活动 复选框，并将名称指定为 NativeMethodsRegisterActivity。将 最低 SDK 的值设置为 5 (Android 2.0)。然后点击 完成。

  4. 在 Eclipse 包浏览器 中，右键点击 NativeMethodsRegister 项目，然后选择 新建 | 文件夹。在弹出的窗口中输入名称 jni，然后点击 完成。

  5. 在 NativeMethodsRegister 项目下新创建的 jni 文件夹上右键点击，然后选择 新建 | 文件。将 文件名 的值设置为 nativetest.c，然后点击 完成。

  6. 将以下代码添加到 nativetest.c 文件中：

    #include <android/log.h>
#include <stdio.h>

jint NativeAddition(JNIEnv *pEnv, jobject pObj, jint pa, jint pb) {
  return pa+pb;
}

jint NativeMultiplication(JNIEnv *pEnv, jobject pObj, jint pa, jint pb) {
  return pa*pb;
}

JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* pVm, void* reserved)
{
    JNIEnv* env;
    if ((*pVm)->GetEnv(pVm, (void **)&env, JNI_VERSION_1_6)) {
     return -1;
  }
    JNINativeMethod nm[2];
    nm[0].name = "NativeAddition";
    nm[0].signature = "(II)I";
    nm[0].fnPtr = NativeAddition;
    nm[1].name = "NativeMultiplication";
    nm[1].signature = "(II)I";
    nm[1].fnPtr = NativeMultiplication;
    jclass cls = (*env)->FindClass(env, "cookbook/chapter2/NativeMethodRegisterActivity");
    // Register methods with env->RegisterNatives.
    (*env)->RegisterNatives(env, cls, nm, 2);
    return JNI_VERSION_1_6;
}

  7. 向 NativeMethodRegisterActivity.java 添加以下代码以加载本地共享库并定义本地方法：

    public class NativeMethodRegisterActivity extends Activity {
    … …
      private void callNativeMethods() {
        int a = 10, b = 100;
          int c = NativeAddition(a, b);
          tv.setText(a + "+" + b + "=" + c);
          c = NativeMultiplication(a, b);
          tv.append("\n" + a + "x" + b + "=" + c);
      }
      private native int NativeAddition(int a, int b);
      private native int NativeMultiplication(int a, int b);
      static {
        //use either of the two methods below
//System.loadLibrary("NativeRegister");
          System.load("/data/data/cookbook.chapter2/lib/libNativeRegister.so");
      }
}

  8. 修改 res/layout/activity_native_method_register.xml 文件中的 TextView，如下所示：

    <TextView
        android:id="@+id/display_res"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:padding="@dimen/padding_medium"
        android:text="@string/hello_world"
        tools:context=".NativeMethodRegisterActivity" />

  9. 在 jni 文件夹下创建一个名为 Android.mk 的文件，内容如下：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeRegister
LOCAL_SRC_FILES := nativetest.c
LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)

  10. 启动终端，进入项目的 jni 文件夹，并输入 ndk-build 以构建本地库。

  11. 在 Android 设备或模拟器上运行项目。你应该会看到类似于以下截图的内容：如何操作…

工作原理…

这个食谱描述了如何加载本地库和注册本地方法：

  • 加载本地库：java.lang.System类提供了两种加载本地库的方法，即loadLibrary和load。loadLibrary接受不带前缀和文件扩展名的库名。例如，如果我们想要加载在示例项目中编译为libNativeRegister.so的 Android 本地库，我们使用System.loadLibrary("NativeRegister")。System.load方法不同，它需要本地库的完整路径。在我们的示例项目中，我们可以使用System.load("/data/data/cookbook.chapter2/lib/libNativeRegister.so")来加载本地库。当我们想要在不同版本的本地库之间切换时，System.load方法很有用，因为它允许我们指定完整的库路径。

    我们在NativeMethodRegisterActivity.java类的静态初始化器中演示了这两种方法的用法。请注意，在构建和运行示例应用程序时，只应启用一种方法。

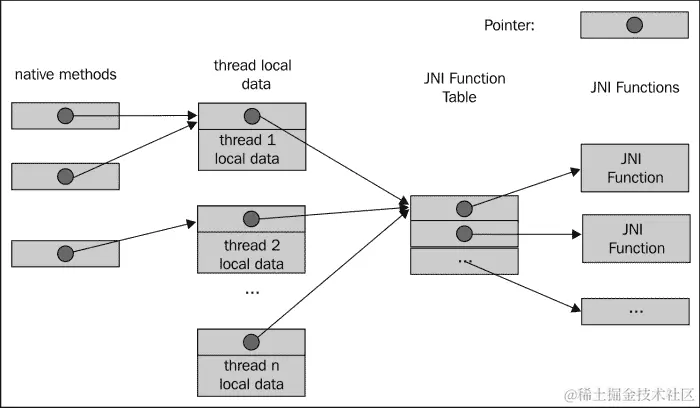

  • JNIEnv 接口指针：在 JNI 中，本地代码中定义的每个本地方法都必须接受两个输入参数，第一个是指向JNIEnv的指针。JNIEnv接口指针指向线程局部数据，进而指向所有线程共享的 JNI 函数表。以下图可以说明这一点：工作原理

    JNIEnv接口指针是访问所有预定义 JNI 函数的网关，包括使本地代码能够处理 Java 对象、访问 Java 字段、调用 Java 方法的函数等。我们接下来将要讨论的RegisterNatives本地函数也是其中之一。

    提示

    JNIEnv接口指针指向线程局部数据，因此不能在多个线程之间共享。此外，JNIEnv仅可由 Java 线程访问。本地线程必须调用 JNI 函数AttachCurrentThread将自己附加到虚拟机，以获取JNIEnv接口指针。我们将在本章的在 JNI 中操作类的菜谱中看到一个例子。

  • 注册本地方法：如果本地方法实现的函数名遵循第一章中提到的特定命名约定，JNI 可以自动发现本地方法实现。这不是唯一的方法。在我们的示例项目中，我们显式调用了RegisterNatives JNI 函数来注册本地方法。RegisterNatives函数具有以下原型：

    jint RegisterNatives(JNIEnv *env, jclass clazz, const JNINativeMethod *methods, jint nMethods);

    clazz参数是对注册本地方法的类的引用。methods参数是JNINativeMethod数据结构的数组。JNINativeMethod定义如下：

    typedef struct {
  char *name;
  char *signature;
  void *fnPtr;
} JNINativeMethod;

    name表示本地方法名称，signature是方法的输入参数数据类型和返回值数据类型的描述符，fnPtr是指向本地方法的函数指针。RegisterNatives的最后一个参数nMethods表示要注册的方法数量。函数返回零表示成功，否则返回负值。

    RegisterNatives方便注册不同类的本地方法实现。此外，它还可以简化本地方法名称，以避免粗心大意。

    使用RegisterNatives的典型方式是在JNI_OnLoad方法中，如下面的模板所示。当加载本地库时，会调用JNI_OnLoad，因此我们可以确保在调用本地方法之前注册它们：

    JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* pVm, void* reserved)
{
    JNIEnv* env;
    if ((*pVm)->GetEnv(pVm, (void **)&env, JNI_VERSION_1_6)) {
    return -1;
  }

  // Get jclass with env->FindClass.
  // Register methods with env->RegisterNatives.

  return JNI_VERSION_1_6;
}

我们在示例代码的JNI_OnLoad方法中演示了前面模板的使用，在那里我们注册了两个本地方法，分别用于对两个输入整数进行加法和乘法。前面显示的执行结果证明 Java 代码可以成功调用这两个注册的本地方法。

请注意，此示例使用了一些 JNI 功能，我们将在后面的菜谱中介绍，包括FindClass函数和字段描述符。如果目前你不完全理解代码，这是正常的。在学习了这些主题后，你可以随时回来复习。

以原始类型传递参数和接收返回值

Java 代码可以将参数传递给本地方法，并接收返回的处理结果。这个菜谱将介绍如何以原始类型传递参数和接收返回值。

准备工作

在阅读这个菜谱之前，你应该至少构建过一个带有本地代码的 Android 应用程序。如果你还没有这样做，请先阅读第一章中的编写 Hello NDK 程序菜谱，Hello NDK。

如何操作…

以下步骤将创建一个示例 Android 应用程序，其中本地方法接收来自 Java 代码的输入参数，并返回处理结果：

  1. 创建一个名为PassingPrimitive的项目。将包名设置为cookbook.chapter2。创建一个名为PassingPrimitiveActivity的活动。在此项目下，创建一个名为jni的文件夹。如果你需要更详细的说明，请参考本章中的加载本地库和注册本地方法菜谱。

  2. 在jni文件夹下添加一个名为primitive.c的文件，并实现本地方法。在我们的示例项目中，我们为八种原始数据类型中的每一种都实现了一个本地方法。以下是jboolean、jint和jdouble的代码。请参考下载的代码以获取完整的方法列表：

    #include <jni.h>
#include <android/log.h>

JNIEXPORT jboolean JNICALL Java_cookbook_chapter2_PassingPrimitiveActivity_passBooleanReturnBoolean(JNIEnv *pEnv, jobject pObj, jboolean pBooleanP){
  __android_log_print(ANDROID_LOG_INFO, "native", "%d in %d bytes", pBooleanP, sizeof(jboolean));
  return (!pBooleanP);
}

JNIEXPORT jint JNICALL Java_cookbook_chapter2_PassingPrimitiveActivity_passIntReturnInt(JNIEnv *pEnv, jobject pObj, jint pIntP) {
  __android_log_print(ANDROID_LOG_INFO, "native", "%d in %d bytes", pIntP, sizeof(jint));
  return pIntP + 1;
}

JNIEXPORT jdouble JNICALL Java_cookbook_chapter2_PassingPrimitiveActivity_passDoubleReturnDouble(JNIEnv *pEnv, jobject pObj, jdouble pDoubleP) {
  __android_log_print(ANDROID_LOG_INFO, "native", "%f in %d bytes", pDoubleP, sizeof(jdouble));
  return pDoubleP + 0.5;
}

  3. 在PassingPrimitiveActivity.java Java 代码中，我们添加了加载本地库、声明本地方法并调用本地方法的代码。以下是代码的部分内容。"…"表示未显示的部分。请参考从网站下载的源文件以获取完整代码：

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_passing_primitive);
        StringBuilder strBuilder = new StringBuilder();
        strBuilder.append("boolean: ").append(passBooleanReturnBoolean(false)).append(System.getProperty("line.separator"))
         ......

          .append("double: ").append(passDoubleReturnDouble(11.11)).append(System.getProperty("line.separator"));
        TextView tv = (TextView) findViewById(R.id.display_res);
        tv.setText(strBuilder.toString());
    }
    private native boolean passBooleanReturnBoolean(boolean p);
    private native byte passByteReturnByte(byte p);
    private native char passCharReturnChar(char p);
    private native short passShortReturnShort(short p);
    ......
    static {
        System.loadLibrary("PassingPrimitive");
    }

  4. 根据本章的“加载本地库和注册本地方法”的步骤 8 或下载的项目代码，修改res/layout/activity_passing_primitive.xml文件。

  5. 在jni文件夹下创建一个名为Android.mk的文件，并向其中添加以下内容：

    LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
LOCAL_MODULE    := PassingPrimitive
LOCAL_SRC_FILES := primitive.c
LOCAL_LDLIBS := -llog
include $(BUILD_SHARED_LIBRARY)

  6. 启动终端，进入jni文件夹，并输入ndk-build以构建本地库PassingPrimitive。

  7. 在 Eclipse 中，选择窗口 | 显示视图 | LogCat以显示 logcat 控制台。或者，启动终端并在终端中输入以下命令以在终端上显示logcat输出：

    $adb logcat -v time

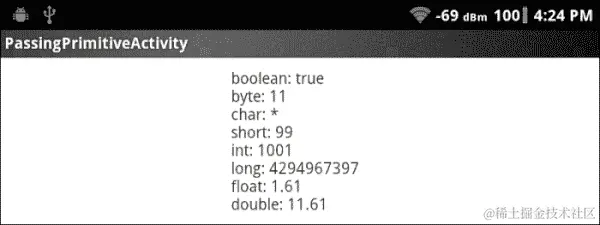

  8. 在 Android 设备或模拟器上运行项目。你应该会看到类似以下截图的内容：如何操作…

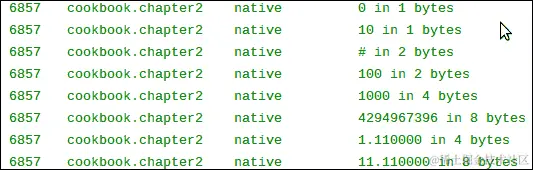

    logcat 输出如下：

    如何操作…

工作原理…

代码说明了如何从本地方法中以基本类型传递参数和接收返回值。我们为每种基本类型创建了一个方法。在本地代码中，我们将接收到的值打印到logcat，修改了值，并将其返回。

  • JNI 基本类型与 Java 基本类型映射：JNI 和 Java 中的基本类型有以下映射：

    Java 类型JNI 类型字节数符号
    booleanjboolean1无符号
    bytejbyte1有符号
    charjchar2无符号
    shortjshort2有符号
    intjint4有符号
    longjlong8有符号
    floatjfloat4-
    doublejdouble8-

    请注意，Java 中的char和 JNI 中的jchar都是两个字节，而 C/C++中的char类型只有一个字节长。实际上，在 JNI 编程中，C/C++的char可以与jbyte互换，而不是jchar。

  • Android 日志库：我们通过以下代码在本地方法中使用 Android 日志系统输出接收到的值：

    __android_log_print(ANDROID_LOG_INFO, LOG_TAG, __VA_ARGS__);

    ANDROID_LOG_INFO是在android/log.h中定义的enum值，表示我们正在使用信息级别的日志。LOG_TAG可以是任何字符串，__VA_ARGS__被传递给 API 的参数替换，格式类似于 C 中的printf方法。

    我们必须在本地代码中包含android/log.h头文件以使用日志功能：

    #include <android/log.h>

    此外，为了使用 API，我们还需要在Android.mk文件中包含 NDK 日志库：

    LOCAL_LDLIBS := -llog

我们将在第三章中详细介绍 Android 日志 API 的更多细节，同时利用日志 API 进行调试。

在 JNI 中操作字符串

在 JNI 中，字符串有点复杂，主要是因为 Java 字符串和 C 字符串在内部表示上是不同的。本指南将涵盖最常使用的 JNI 字符串特性。

准备就绪

了解编码的基础知识对于理解 Java 字符串和 C 字符串之间的区别至关重要。我们将简要介绍 Unicode。

根据统一码联盟的定义，统一码标准如下所述：

统一码标准是一个字符编码系统，旨在支持现代世界各种语言和技术学科书面文本的全球交换、处理和显示。此外，它还支持许多书面语言的古典和历史文本。

Unicode 为其定义的每个字符分配了一个唯一的数字，称为码点。主要有两类编码方法支持整个 Unicode 字符集或其子集。

第一种是统一码转换格式（UTF），它将统一码码点编码为不同数量的代码值。UTF-8、UTF-16、UTF-32 及其他几种格式都属于这一类。数字 8、16 和 32 指的是一个代码值的位数。第二种是通用字符集（UCS）编码，它将统一码码点编码为一个单一的代码值。UCS2 和 UCS4 属于这一类。数字 2 和 4 指的是一个代码值的字节数。

注意

Unicode 定义的字符比两个字节能表示的要多，因此 UCS2 只能表示 Unicode 字符的一个子集。由于 Unicode 定义的字符比四个字节能表示的要少，UTF-32 的多个代码值从未被需要。因此，UTF-32 和 UCS4 在功能上是相同的。

Java 编程语言使用 UTF-16 来表示字符串。如果一个字符无法适应 16 位的代码值，就会使用一对名为代理对的代码值。C 字符串只是一个以空字符终止的字节数组。实际的编码/解码几乎完全由开发人员和底层系统来处理。JNI 使用修改后的 UTF-8 版本来表示字符串，包括本地代码中的类、字段和方法名称。修改后的 UTF-8 与标准 UTF-8 有两个区别。首先，空字符使用两个字节进行编码。其次，JNI 只支持标准 UTF-8 的一字节、两字节和三字节的格式，而较长的格式无法被正确识别。JNI 使用自己的格式来表示无法适应三个字节的 Unicode。

如何操作

以下步骤将指导您如何创建一个示例 Android 项目，该项目展示了 JNI 中的字符串操作：

  1. 创建一个名为StringManipulation的项目。将包名设置为cookbook.chapter2。创建一个名为StringManipulationActivity的活动。在项目下，创建一个名为jni的文件夹。如果你需要更详细的说明，请参考本章中的加载本地库和注册本地方法的菜谱。

  2. 在jni文件夹下创建一个名为stringtest.c的文件，然后按照以下方式实现passStringReturnString方法：

    JNIEXPORT jstring JNICALL Java_cookbook_chapter2_StringManipulationActivity_passStringReturnString(JNIEnv *pEnv, jobject pObj, jstring pStringP){

    __android_log_print(ANDROID_LOG_INFO, "native", "print jstring: %s", pStringP);
  const jbyte *str;
  jboolean *isCopy;
  str = (*pEnv)->GetStringUTFChars(pEnv, pStringP, isCopy);
  __android_log_print(ANDROID_LOG_INFO, "native", "print UTF-8 string: %s, %d", str, isCopy);

    jsize length = (*pEnv)->GetStringUTFLength(pEnv, pStringP);
  __android_log_print(ANDROID_LOG_INFO, "native", "UTF-8 string length (number of bytes): %d == %d", length, strlen(str));
  __android_log_print(ANDROID_LOG_INFO, "native", "UTF-8 string ends with: %d %d", str[length], str[length+1]);
  (*pEnv)->ReleaseStringUTFChars(pEnv, pStringP, str);

  char nativeStr[100];
  (*pEnv)->GetStringUTFRegion(pEnv, pStringP, 0, length, nativeStr);
  __android_log_print(ANDROID_LOG_INFO, "native", "jstring converted to UTF-8 string and copied to native buffer: %s", nativeStr);

  const char* newStr = "hello 安卓";
  jstring ret = (*pEnv)->NewStringUTF(pEnv, newStr);
  jsize newStrLen = (*pEnv)->GetStringUTFLength(pEnv, ret);
  __android_log_print(ANDROID_LOG_INFO, "native", "UTF-8 string with Chinese characters: %s, string length (number of bytes) %d=%d", newStr, newStrLen, strlen(newStr));
  return ret;
}

  3. 在StringManipulationActivity.java的 Java 代码中，添加加载本地库、声明本地方法并调用本地方法的代码。源代码详情请参考下载的代码。

  4. 根据本章中加载本地库和注册本地方法的步骤 8 或下载的项目代码，修改res/layout/activity_passing_primitive.xml文件。

  5. 在jni文件夹下创建一个名为Android.mk的文件。具体细节请参考本章中加载本地库和注册本地方法的步骤 9 或下载的代码。

  6. 启动终端，进入jni文件夹，并输入ndk-build以构建本地库。

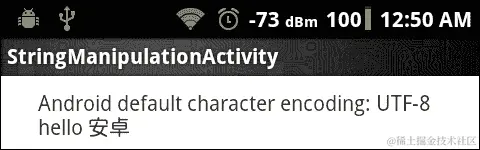

  7. 在 Android 设备或模拟器上运行项目。我们应该看到类似于以下截图的内容：如何操作

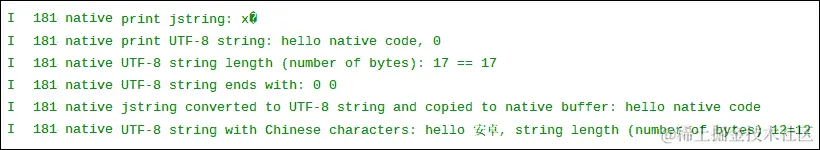

    在 logcat 输出中应该看到以下内容：

    如何操作

工作原理…

本菜谱讨论了 JNI 中的字符串操作。

  • 字符编码：Android 使用 UTF-8 作为其默认字符集，通过执行Charset.defaultCharset().name()方法在我们的程序中显示。这意味着在本地代码中的默认编码是 UTF-8。如前所述，Java 使用 UTF-16 字符集。这意味着当我们从 Java 传递字符串到本地代码，反之亦然时，需要进行编码转换。如果不这样做，会导致不想要的结果。在我们的例子中，我们尝试在本地代码中直接打印jstring，但结果是一些无法识别的字符。

    幸运的是，JNI 附带了一些预定义的函数来进行转换。

  • Java 字符串到本地字符串：当本地方法被调用并带有字符串类型的输入参数时，首先需要将接收到的字符串转换为本地字符串。对于不同的情况可以使用两个 JNI 函数。

    第一个函数是GetStringUTFChars，其原型如下：

    const jbyte * GetStringUTFChars(JNIEnv *env, jstring string, jboolean *isCopy);

    这个函数将 Java 字符串转换为 UTF-8 字符数组。如果创建了 Java 字符串内容的新副本，当函数返回时isCopy被设置为true；否则isCopy被设置为false，返回的指针指向与原始 Java 字符串相同的字符。

    提示

    我们无法预测虚拟机是否会返回 Java 字符串的新副本。因此，在转换大字符串时我们必须小心，因为可能的内存分配和复制可能会影响性能，甚至可能导致“内存不足”的问题。还要注意，如果将isCopy设置为false，我们不能修改返回的 UTF-8 本地字符串，因为这会修改 Java 字符串内容，破坏 Java 字符串的不可变性属性。

    当我们完成了所有转换后的本地字符串的操作后，应该调用ReleaseStringUTFChars来通知虚拟机我们不再需要访问 UTF-8 本地字符串了。该函数的原型如下，第二个参数是 Java 字符串，第三个参数是 UTF-8 本地字符串：

    void ReleaseStringUTFChars(JNIEnv *env, jstring string, const char *utf);

    第二个转换函数是GetStringUTFRegion，其原型如下：

    void GetStringUTFRegion(JNIEnv *env, jstring str, jsize start, jsize len, char *buf);

    start和len参数表示 Java UTF-16 字符串的起始位置和需要转换的 UTF-16 字符数量。buf参数指向存储转换后的本地 UTF-8 字符数组的位置。

    让我们比较一下这两种方法。第一种方法可能需要也可能不需要为转换后的 UTF-8 字符串分配新内存，这取决于虚拟机是否决定创建新副本；而第二种方法使用了预分配的缓冲区来存储转换后的内容。此外，第二种方法允许我们指定转换源的位置和长度。因此，可以遵循以下规则：

    • 要修改转换后的 UTF-8 本地字符串，应该使用 JNI 方法GetStringUTFRegion。

    • 如果我们只需要原始 Java 字符串的一个子串，并且这个子串不大，应该使用GetStringUTFRegion。

    • 如果我们处理的是一个大字符串，并且我们不打算修改转换后的 UTF-8 本地字符串，应该使用GetStringUTFChars。

      提示

      在我们的示例中，调用GetStringUTFRegion函数时使用了固定长度的缓冲区。我们应该确保它足以容纳字符串，否则应该使用动态分配的数组。

  • 字符串长度：可以使用 JNI 函数GetStringUTFLength来获取 UTF-8 编码的jstring的字符串长度。注意，它返回的是字节数量，而不是 UTF-8 字符的数量，正如我们的示例所示。

  • 本地字符串到 Java 字符串：有时我们也需要从本地代码向 Java 代码返回字符串数据。返回的字符串应该是 UTF-16 编码的。JNI 函数NewStringUTF从 UTF-8 本地字符串构造一个jstring。它具有以下原型：

    jstring NewStringUTF(JNIEnv *env, const char *bytes);

  • 转换失败：GetStringUTFChars和NewStringUTF需要分配内存空间来存储转换后的字符串。如果内存不足，这些方法将抛出OutOfMemoryError异常并返回NULL。我们将在JNI 中的检查错误和处理异常的菜谱中详细介绍异常处理。

还有更多…

关于 JNI 字符编码的更多内容：JNI 字符编码比我们这里介绍的更为复杂。除了 UTF-8，它还支持 UTF-16 转换函数。也可以在本地代码中调用 Java 字符串方法以编码/解码其他格式的字符。由于 Android 使用 UTF-8 作为其平台字符集，我们这里只介绍如何处理 Java UTF-16 和 UTF-8 本地字符串之间的转换。

在 JNI 中管理引用

JNI 将字符串、类、实例对象和数组作为引用类型暴露。上一个菜谱介绍了字符串类型。这个菜谱将涵盖引用管理，接下来的三个菜谱将分别讨论类、对象和数组。

如何操作…

以下步骤创建了一个示例 Android 项目，说明了 JNI 中的引用管理：

  1. 创建一个名为 ManagingReference 的项目。将包名设置为 cookbook.chapter2。创建一个名为 ManagingReferenceActivity 的活动。在项目下，创建一个名为 jni 的文件夹。如果你需要更详细的说明，请参考本章中的加载本地库和注册本地方法的菜谱。

  2. 在 jni 文件夹下创建一个名为 referencetest.c 的文件，然后实现 localReference、globalReference、weakReference 和 referenceAssignmentAndNew 方法。以下代码片段展示了这一点：

    JNIEXPORT void JNICALL Java_cookbook_chapter2_ManagingReferenceActivity_localReference(JNIEnv *pEnv, jobject pObj, jstring pStringP, jboolean pDelete){
    jstring stStr;
  int i;
  for (i = 0; i < 10000; ++i) {
    stStr = (*pEnv)->NewLocalRef(pEnv, pStringP);
    if (pDelete) {
      (*pEnv)->DeleteLocalRef(pEnv, stStr);
    }
  }
}

JNIEXPORT void JNICALL Java_cookbook_chapter2_ManagingReferenceActivity_globalReference(JNIEnv *pEnv, jobject pObj, jstring pStringP, jboolean pDelete){
  static jstring stStr;
  const jbyte *str;
  jboolean *isCopy;
  if (NULL == stStr) {
    stStr = (*pEnv)->NewGlobalRef(pEnv, pStringP);
  }
  str = (*pEnv)->GetStringUTFChars(pEnv, stStr, isCopy);
  if (pDelete) {
    (*pEnv)->DeleteGlobalRef(pEnv, stStr);
    stStr = NULL;
  }
}

JNIEXPORT void JNICALL Java_cookbook_chapter2_ManagingReferenceActivity_weakReference(JNIEnv *pEnv, jobject pObj, jstring pStringP, jboolean pDelete){
  static jstring stStr;
  const jbyte *str;
  jboolean *isCopy;
  if (NULL == stStr) {
    stStr = (*pEnv)->NewWeakGlobalRef(pEnv, pStringP);
  }
  str = (*pEnv)->GetStringUTFChars(pEnv, stStr, isCopy);
  if (pDelete) {
    (*pEnv)->DeleteWeakGlobalRef(pEnv, stStr);
    stStr = NULL;
  }
}

  3. 修改 ManagingReferenceActivity.java 文件，添加加载本地库的代码，然后声明并调用本地方法。

  4. 根据本章中加载本地库和注册本地方法的步骤 8，修改 res/layout/activity_managing_reference.xml 文件，或者下载的项目代码。

  5. 在 jni 文件夹下创建一个名为 Android.mk 的文件。参考本章中加载本地库和注册本地方法的步骤 9，或下载的代码以获取详细信息。

  6. 启动终端，进入 jni 文件夹，并输入 ndk-build 以构建本地库。

  7. 在 Android 设备或模拟器上运行项目，并使用 eclipse 或终端中的 adb logcat -v time 命令监控 logcat 输出。在下一节详细介绍时，我们将展示每个本地方法的样本结果。

工作原理…

这个菜谱涵盖了 JNI 中的引用管理：

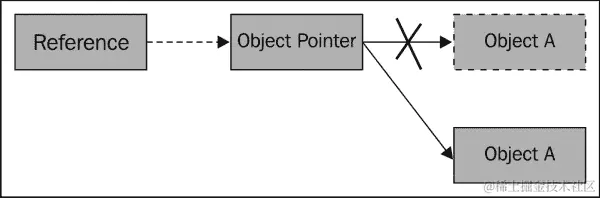

  • JNI 引用：JNI 将字符串、类、实例对象和数组作为引用暴露。引用的基本思想可以用以下图表说明：工作原理…

    引用为对象（可以是类、实例对象、字符串或数组）访问增加了一层间接寻址。对象由对象指针指向，引用用于定位对象指针。尽管这种间接寻址为对象操作引入了开销，但它允许虚拟机（VM）将对象指针从开发者面前隐藏起来。因此，VM 可以在运行时内存管理中移动底层对象，并相应地更新对象指针值，而不会影响引用。

    请注意，虚拟机中的垃圾收集器移动对象以实现廉价的内存分配、批量释放、减少堆碎片、提高局部性等。

    提示

    引用不一定是指针。引用如何用于定位对象指针的具体细节对开发者是隐藏的。

  • 局部引用、全局引用与弱引用：为了指向同一数据，可以创建三种不同类型的引用，即局部引用、全局引用和弱引用。除非我们明确创建全局引用或弱引用，否则 JNI 默认使用局部引用。下表总结了这三种不同类型引用之间的区别：

 创建生命周期可见性对被引用对象的垃圾收集器（GC）行为释放
局部引用Default 或 NewLocalRef本地方法调用期间有效。本地方法返回后无效在创建它的线程内有效GC 不会回收被引用对象自动释放或调用 DeleteLocalRef
全局引用NewGlobalRef明确释放前有效多个线程间有效GC 不会回收被引用对象DeleteGlobalRef
弱引用NewGlobalWeakRef明确释放前有效多个线程间有效GC 可以回收被引用对象DeleteWeakGlobalRef

现在，我们将逐一查看引用类型，同时参考示例源代码：

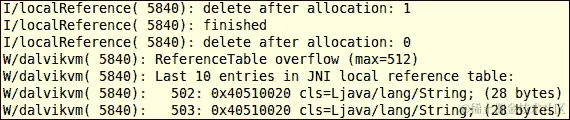

  • 局部引用：本地方法 localReference 展示了两个基本的 JNI 函数，即 NewLocalRef 和 DeleteLocalRef。第一个函数创建局部引用，而第二个释放它。请注意，通常我们不需要显式释放局部引用，因为它会在本地方法返回后自动释放。然而，有两种例外情况。首先，如果在本地方法调用中创建大量局部引用，我们可能会引起溢出。当我们将 false 传递给 pDelete 输入参数时，我们的示例方法展示了这种情况。以下截图是此类场景的一个示例：如何工作…

    第一次执行在用完后立即删除了局部引用，所以它顺利完成，而第二次没有删除局部引用，最终导致 ReferenceTable 溢出。

    其次，当我们实现一个由其他本地函数调用的实用函数时，我们不应该泄露除返回值以外的任何引用。否则，如果该实用函数被本地方法多次调用，它也将导致溢出问题。

    提示

    在安卓 4.0 之前，局部引用是通过直接指向对象的指针实现的。此外，即使调用了DeleteLocalRef，这些直接指针也从未失效。因此，程序员可以在引用声称被删除后，仍然使用局部引用作为直接指针。由于这种设计，很多不符合 JNI 规范的代码也能工作。然而，从安卓 4.0 开始，局部引用已经改为使用间接机制。因此，在安卓 4.0 及以后版本中，使用局部引用作为直接指针的 buggy 代码将会出错。强烈建议您始终遵循 JNI 规范。

  • 全局引用：本地方法globalReference展示了全局引用的一个典型用法。当向pDelete输入参数传递false时，会保留全局引用，因为这是一个静态变量。下次调用该方法时，静态全局引用仍然会引用同一个对象。因此，我们不需要再次调用NewGlobalRef。这种技术可以让我们避免在每次调用全局引用时执行相同的操作。

    我们在 Java 代码中三次调用globalReference，如下所示：

    globalReference("hello global ref", false);
globalReference("hello global ref 2", true);
globalReference("hello global ref 3", true);

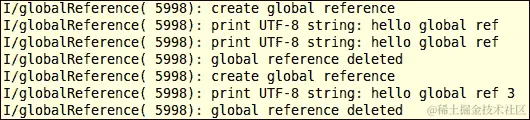

    结果应该类似于以下内容：

    它是如何工作的…

    伴随第一次方法调用的字符串被保留，因此前两次调用显示相同的字符串。在我们第二次调用结束时删除全局引用后，第三次调用显示的是伴随其调用的字符串。

    请注意，尽管DeleteGlobalRef释放了全局引用，但它并没有将其设置为NULL。我们在删除操作之后明确地将全局引用设置为NULL。

  • 弱引用：弱引用与全局引用类似，不同之处在于它不会阻止垃圾收集器（GC）收集它所引用的底层对象。弱引用不如局部引用和全局引用常用。一个典型的用例是，当我们引用大量非关键对象，并且我们不希望当 GC 认为有必要时，阻止 GC 收集其中一些对象。

    提示

    安卓对弱引用的支持取决于版本。在安卓 2.2 之前，弱引用根本没有实现。在安卓 4.0 之前，它只能传递给NewLocalRef、NewGlobalRef和DeleteWeakGlobalRef。从安卓 4.0 开始，安卓完全支持弱引用。

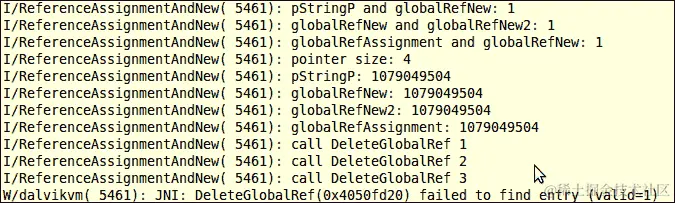

  • 赋值与 NewRef 的区别：在referencetest.c源代码中，我们实现了本地ReferenceAssignmentAndNew方法。这个方法展示了赋值与分配新引用之间的区别。

    我们将输入的 jstring pStringP 两次传递给 JNI 函数 NewGlobalRef，以创建两个全局引用（globalRefNew 和 globalRefNew2），并将其中一个全局引用赋值给变量 globalRefAssignment。然后我们测试它们是否都引用了同一个对象。

    由于jobject和jstring实际上是 void 数据类型的指针，我们可以将它们的值作为整数打印出来。最后，我们调用了三次DeleteGlobalRef。以下是 Android logcat 输出的截图：

    它是如何工作的…

    前三行表明，输入的 jstring pStringP，两个全局引用 globalRefNew 和 globalRefNew2，以及赋值的 jstring globalRefAssignment 都引用了同一个对象。输出的第五到八行显示了相同的值，这意味着所有引用本身都是等价的。最后，前两次DeleteGlobalRef调用成功，而最后一次失败。

    New<ReferenceType>Ref JNI函数实际上会找到底层对象，然后为该对象添加一个引用。它允许为同一个对象添加多个引用。请注意，尽管我们的示例执行显示由New<ReferenceType>Ref创建的引用值相同，但这并不保证。两个指向同一对象的对象指针和引用同一对象的引用与两个不同的指针相关联是有可能的。

    建议您永远不要依赖引用的值；你应该使用 JNI 函数。例如，使用IsSameObject，永远不要使用"=="来测试两个引用是否指向同一个底层对象，除非是与NULL进行比较。

    Delete<ReferenceType>Ref的调用次数必须与New<ReferenceType>Ref的调用次数相匹配。较少的调用可能会潜在地导致内存泄漏，而更多的调用则会失败，正如前面的结果所示。

    赋值操作不会通过虚拟机，因此它不会导致虚拟机添加新的引用。

    请注意，虽然我们使用了全局引用来示例，但这些原则同样适用于局部引用和弱引用。

还有更多内容...

另外一种管理局部引用的方法是使用 JNI 函数 PushLocalFrame 和 PopLocalFrame。感兴趣的读者可以参考 JNI 规范以获取更多信息。

在使用AttachCurrentThread将本地线程附加到原生线程后，线程中运行的代码在未分离线程之前不会释放局部引用。局部引用应该明确释放。通常，只要我们不再需要它，明确释放局部引用是一个好习惯。

在 JNI 中操作类

之前的食谱讨论了 Android JNI 支持三种不同的引用。这些引用用于访问引用数据类型，包括字符串、类、实例对象和数组。这个食谱专注于 Android JNI 中的类操作。

准备工作

在阅读这个食谱之前，应该先阅读在 NDK 中管理引用的食谱。

如何操作…

以下步骤描述了如何构建一个示例 Android 应用程序，演示 JNI 中的类操作：

  1. 创建一个名为ClassManipulation的项目。将包名设置为cookbook.chapter2。创建一个名为ClassManipulationActivity的活动。在项目下，创建一个名为jni的文件夹。如果你需要更详细的说明，请参考本章中加载本地库和注册本地方法的食谱。

  2. 在jni文件夹下创建一个名为classtest.c的文件，然后实现findClassDemo、findClassDemo2、GetSuperclassDemo和IsAssignableFromDemo方法。我们可以参考下载的ClassManipulation项目源代码。

  3. 修改ClassManipulationActivity.java文件，添加代码以加载本地库，声明本地方法，并调用本地方法。

  4. 创建一个Dummy类和一个继承Dummy类的DummySubClass子类。创建一个DummyInterface接口和一个继承DummyInterface的DummySubInterface子接口。

  5. 修改layout XML 文件，添加Android.mk构建文件，并构建本地库。具体细节请参考本章中加载本地库和注册本地方法的步骤 8 至 10。

  6. 我们现在准备运行项目。在下一节中讨论每个本地方法时，我们将展示输出结果。

它是如何工作的…

这个食谱演示了 JNI 中的类操作。我们突出以下几点：

  • 类描述符：类描述符指的是类或接口的名称。它可以通过在 JNI 编程中将 Java 中的"."字符替换为"/"来得到。例如，类java.lang.String的描述符是java/lang/String。

  • FindClass 和类加载器：JNI 函数FindClass具有以下原型：

    jclass FindClass(JNIEnv *env, const char *name);

    它接受一个JNIEnv指针和一个类描述符，然后定位到一个类加载器来加载相应的类。它返回一个初始化后的类的局部引用，如果失败则返回NULL。FindClass使用调用堆栈最顶层方法关联的类加载器。如果找不到，它会使用"系统"类加载器。一个典型的例子是，在我们创建一个线程并将其附加到虚拟机之后，调用堆栈的最顶层方法将是如下所示：

    dalvik.system.NativeStart.run(Native method)

    这个方法不是我们应用程序代码的一部分。因此，使用的是"系统"类加载器。

    提示

    线程可以在 Java 中创建（称为托管线程或 Java 线程），也可以在本地代码中创建（称为本地线程或非虚拟机线程）。通过调用 JNI 函数AttachCurrentThread，本地线程可以附加到虚拟机。一旦附加，本地线程就像 Java 线程一样运行，在本地方法内部工作。它将保持连接状态，直到调用 JNI 函数DetachCurrentThread。

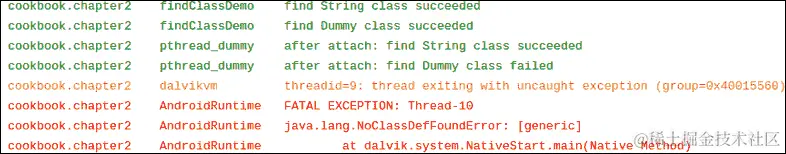

    在我们的ClassManipulation项目中，我们用本地方法findClassDemo和findClassDemo2说明了FindClass。findClassDemo方法在虚拟机创建的线程中运行。FindClass调用将正确找到类加载器。findClassDemo2方法创建了一个非虚拟机线程并将该线程附加到虚拟机。它说明了我们在上一节中描述的情况。调用这两个本地方法的 logcat 输出如下：

    工作原理…

    如输出所示，非虚拟机线程成功加载了String类，但未能加载我们定义的Dummy类。解决此问题的方法是在JNI_OnLoad方法中缓存对Dummy类的引用。我们将在缓存 jfieldID、jmethodID 和引用数据以提高性能的菜谱中提供一个详细的例子。

  • GetSuperclass：JNI 函数GetSuperclass具有以下原型：

    jclass GetSuperclass(JNIEnv *env, jclass clazz);

    它可以帮助我们查找给定类的超类。如果clazz是java.lang.Object，这个函数返回NULL；如果是接口，它返回对java.lang.Object的本地引用；如果是其他任何类，它返回对其超类的本地引用。

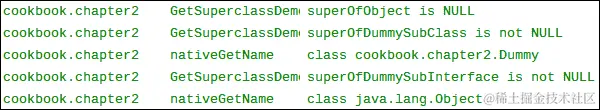

    在我们的ClassManipulation项目中，我们用本地方法GetSuperclassDemo说明了GetSuperclass。我们在 Java 代码中创建了一个Dummy类和一个DummyInterface接口，其中DummySubClass扩展了Dummy，而DummySubInterface扩展了DummyInterface。在本地方法中，我们分别对java.lang.Object、DummySubClass和DummySubInterface调用GetSuperclass。以下是 logcat 输出的截图：

    工作原理…

    如截图所示，GetSuperclass可以成功找到DummySubClass的超类。在这个本地方法中，我们使用了实用函数nativeGetClassName，在那里我们调用了toString方法。我们将在在 JNI 中调用实例和静态方法的菜谱中介绍如何进行此类方法调用。

  • IsAssignableFrom：JNI 函数IsAssignableFrom具有以下原型：

    jboolean IsAssignableFrom(JNIEnv *env, jclass cls1, jclass cls2);

    如果cls1可以安全地转换为cls2，此函数返回JNI_TRUE，否则返回JNI_FALSE。我们在本地方法IsAssignableFromDemo中演示了其用法。我们获得了对DummySubClass的本地引用，并调用GetSuperclass获取对Dummy的本地引用。然后，我们调用IsAssignableFrom来测试是否可以将DummySubClass转换为Dummy以及反之。以下是 logcat 输出的截图：

    工作原理…

    如预期的那样，子类可以安全地转换为超类，但反之则不行。

提示

Android 上不支持 JNI 函数DefineClass。这是因为该函数需要原始类数据作为输入，而 Android 上的 Dalvik VM 不使用 Java 字节码或类文件。

在 JNI 中操作对象

上一个菜谱展示了如何在 Android JNI 中操作类。这个菜谱描述了如何在 Android NDK 编程中操作实例对象。

准备就绪

在阅读这个菜谱之前，应该先阅读以下菜谱：

  • 在 JNI 中管理引用

  • 在 JNI 中操作类

如何操作…

现在，我们将创建一个带有本地方法的 Android 项目，演示与实例对象相关的 JNI 函数的使用。执行以下步骤：

  1. 创建一个名为ObjectManipulation的项目。将包名设置为cookbook.chapter2。创建一个名为ObjectManipulationActivity的活动。在项目下，创建一个名为jni的文件夹。如果你需要更详细的说明，请参考本章中的加载本地库和注册本地方法的菜谱。

  2. 在jni文件夹下创建一个名为objecttest.c的文件，然后实现AllocObjectDemo、NewObjectDemo、NewObjectADemo、NewObjectVDemo、GetObjectClassDemo和IsInstanceOfDemo方法。你可以参考下载的ObjectManipulation项目源代码。

  3. 修改ObjectManipulationActivity.java，添加加载本地库、声明本地方法并调用它们的代码。

  4. 创建一个Dummy类，以及一个继承自Dummy的DummySub类。创建一个具有两个字段name和age、一个构造函数以及一个getContactStr方法的Contact类。

  5. 修改layout XML 文件，添加Android.mk构建文件，并构建本地库。更多详细信息，请参考本章中加载本地库和注册本地方法的步骤 8 至 10。

  6. 我们现在准备运行项目。在下一节讨论每个本地方法时，我们将展示输出结果。

工作原理…

这个菜谱介绍了在 JNI 中操作对象的多种方法：

  • 在本地代码中创建实例对象：可以使用四个 JNI 函数在本地代码中创建 Java 类的实例对象，它们分别是AllocObject、NewObject、NewObjectA和NewObjectV。AllocObject函数创建一个未初始化的对象，而其他三种方法则将构造函数作为输入参数来创建对象。这四个函数的原型如下：

    jobject AllocObject(JNIEnv *env, jclass clazz);

jobject NewObject(JNIEnv *env, jclass clazz,jmethodID methodID, ...);

jobject NewObjectA(JNIEnv *env, jclass clazz,jmethodID methodID, jvalue *args);
jobject NewObjectV(JNIEnv *env, jclass clazz,jmethodID methodID, va_list args);

    clazz参数是我们想要创建实例对象的 Java 类的引用。它不能是一个数组类，数组类有其自己的 JNI 函数集。methodID是构造函数方法 ID，可以通过使用GetMethodID JNI 函数获得。

    对于NewObject，在methodID之后可以传递可变数量的参数，函数会将它们传递给构造函数以创建实例对象。NewObjectA接受类型为jvalue的数组，并将其传递给构造函数。jvalue是一个联合类型，定义如下：

    typedef union jvalue {
   jboolean z;
   jbyte    b;
   jchar    c;
   jshort   s;
   jint     i;
   jlong    j;
   jfloat   f;
   jdouble  d;
   jobject  l;
} jvalue;

    NewObjectV将存储在va_list中的参数传递给构造函数。va_list与va_start、va_end和va_arg一起，使我们能够访问函数的可变数量的输入参数。具体的细节超出了本书的范围。但是，你可以从提供的示例代码中了解到它的工作原理。

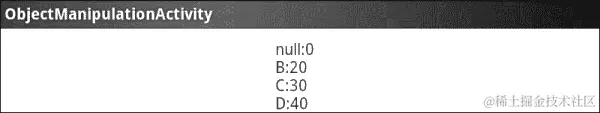

    在 Java 代码中，我们调用了所有四个本地方法，这些方法分别使用不同的 JNI 函数来创建我们定义的Contact类的实例对象。然后我们将显示所有四个Contact对象的名称和年龄字段的值。以下是样本运行的截图：

    工作原理…

    如所示，由AllocObject创建的实例对象未初始化，因此所有字段都包含 Java 赋予的默认值，而其他三种方法则创建了我们传递初始值的对象。

  • GetObjectClass：这个 JNI 函数具有以下原型：

    jclass GetObjectClass(JNIEnv *env, jobject obj);

    它返回对实例对象obj的类的本地引用。obj参数不能为NULL，否则会导致虚拟机崩溃。

    在我们的GetObjectClassDemo本地方法实现中，我们获得了对Contact类的引用，然后调用AllocObject创建未初始化的对象实例。在 Java 代码中，我们以下列方式显示创建的对象实例的字段：

    工作原理…

    正如预期的那样，未初始化的Contact对象实例的字段值是由 Java 赋予的默认值。

  • IsInstanceOf：这个 JNI 函数调用的原型如下：

    jboolean IsInstanceOf(JNIEnv *env, jobject obj, jclass clazz);

    它判断实例对象obj是否是类clazz的实例。我们在IsInstanceOfDemo本地方法中说明了这个函数的使用。该方法创建了对Dummy类的本地引用和对DummySub类的本地引用，DummySub是Dummy的子类。然后它创建了两个对象，每个类一个。然后代码针对每个对象引用和每个类引用调用IsInstanceOf，总共进行了四次检查。我们将输出发送到 logcat。此方法的样本执行给出了以下结果：

    工作原理…

    结果显示，Dummy实例对象是Dummy类的实例但不是DummySub类的实例，而DummySub实例对象既是Dummy类的实例也是DummySub类的实例。

在 JNI 中操作数组

JNI 将字符串、类、实例对象和数组作为引用类型暴露出来。本节将讨论 JNI 中的数组。

准备工作

在阅读本节之前，你应当确保已经阅读了以下内容：

  • 在 JNI 中管理引用

  • 在 JNI 中操作类

如何操作…

在这一节中，我们将创建一个示例 Android 项目，演示如何在 JNI 中操作数组。

  1. 创建一个名为ArrayManipulation的项目。将包名设置为cookbook.chapter2。创建一个名为ArrayManipulationActivity的活动。在项目下，创建一个名为jni的文件夹。更多详细说明请参考本章中关于加载本地库和注册本地方法的菜谱。

  2. 在jni文件夹下创建一个名为arraytest.c的文件，然后实现GetArrayLengthDemo、NewObjectArrayDemo、NewIntArrayDemo、GetSetObjectArrayDemo、GetReleaseIntArrayDemo、GetSetIntArrayRegionDemo和GetReleasePrimitiveArrayCriticalDemo本地方法。

  3. 修改ArrayManipulationActivity.java，添加加载本地库、声明本地方法并调用它们的代码。

  4. 创建一个名为Dummy的类，它有一个名为value的整数字段。

  5. 修改布局 XML 文件，添加Android.mk构建文件，并构建本地库。更多细节请参考本章中关于加载本地库和注册本地方法的步骤 8 至 10。

  6. 我们现在准备运行这个项目。在下一节中，我们将展示输出结果，同时讨论每个本地方法。

它是如何工作的…

数组由jarray或其子类型如jobjectArray和jbooleanArray表示。与jstring类似，它们不能像 C 数组那样直接被本地代码访问。JNI 提供了各种访问数组的函数：

  • 创建新数组：JNI 提供了NewObjectArray和New<Type>Array函数来创建对象和基本类型的数组。它们的函数原型如下：

    jarray NewObjectArray(JNIEnv *env, jsize length, jclass elementType, jobject initialElement);
<ArrayType> New<Type>Array(JNIEnv *env, jsize length);

    我们在本地方法NewObjectArrayDemo中展示了NewObjectArray的使用，在这里我们创建了 10 个Dummy类的实例。该函数的length参数表示要创建的对象数量，elementType是对类的引用，initialElement是将为所有创建的对象实例在数组中设置的初始化值。在 Java 代码中，我们实现了callNewObjectArrayDemo方法，该方法调用NewObjectArrayDemo本地方法来创建一个包含 10 个Dummy对象的数组，所有对象的value字段都设置为5。执行结果应类似于以下截图：

    它是如何工作的…

    如预期的那样，由NewObjectArray创建的所有对象的value字段都是5。

    New<Type>Array的用法在原生方法NewIntArrayDemo中展示，我们使用 JNI 函数NewIntArray创建一个包含 10 个整数的数组，然后为每个整数分配一个值。JNI 的所有八种基本类型（jboolean、jbyte、jchar、jshort、jint、jlong、jfloat和jdouble）都有一个对应的New<Type>Array函数来创建其类型的数组。请注意，NewIntArrayDemo调用了GetIntArrayElements和ReleaseIntArrayElements JNI 函数，我们将在本食谱后面的内容中讨论。在 Java 代码中，我们实现了一个callNewIntArrayDemo方法来调用NewIntArrayDemo并在屏幕上显示整数数组元素。callNewIntArrayDemo的执行给出了以下结果：

    工作原理…

    如截图所示，整数数组被分配了从0到9的值。

  • GetArrayLength：这个原生函数具有以下原型：

    jsize GetArrayLength(JNIEnv *env, jarray array);

    它接受对jarray的引用并返回其长度。我们在原生方法GetArrayLengthDemo中演示了其用法。在 Java 代码中，我们实现了callGetArrayLengthDemo方法，该方法创建了三个数组，包括一个double数组、一个Dummy对象数组和一个二维整数数组。该方法调用GetArrayLengthDemo原生方法来获取这三个数组的长度。我们在原生方法中将数组长度输出到 logcat。示例执行输出应与以下截图类似：

    工作原理…

  • 访问对象数组：JNI 提供了两个访问对象数组的函数，分别是GetObjectArrayElement和SetObjectArrayElement。顾名思义，第一个函数获取数组中对象元素的引用，而第二个函数设置对象数组的元素。这两个函数具有以下原型：

    jobject GetObjectArrayElement(JNIEnv *env,jobjectArray array, jsize index);
void SetObjectArrayElement(JNIEnv *env, jobjectArray array, jsize index, jobject value);

    在这两个函数中，参数array指的是对象数组，而index是元素的位置。get函数返回对对象元素的引用，而set函数根据value参数设置元素。

    我们在原生方法GetSetObjectArrayDemo中展示了这两个函数的用法。该方法接受一个对象数组和另一个对象。它将索引为 1 的对象替换为接收到的对象，然后返回索引为 1 的原始对象。在 Java 代码中，我们调用了callGetSetObjectArrayDemo方法，传递一个包含三个值为0、1、2的Dummy对象数组，以及另一个值为100的Dummy对象给原生方法。执行结果应与以下截图类似：

    工作原理…

    如所示，索引为1的对象被值为100的对象替换，而值为1的原始对象被返回。

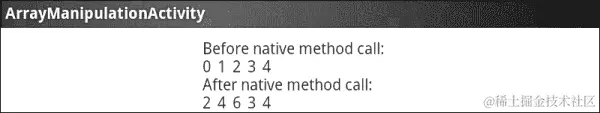

  • 访问基本类型数组：JNI 提供了三组函数来访问基本类型数组。我们分别用三种不同的本地方法演示它们，都以jintarray为例。其他基本类型数组的操作与整数类似。

    首先，如果我们想在本地缓冲区创建jintarray的独立副本，或者只访问大型数组的一小部分，GetIntArrayRegion/ SetIntArrayRegion函数是合适的选择。这两个函数具有以下原型：

    void GetIntArrayRegion(JNIEnv *env, jintArray array, jsize start, jsize len, jint* buf);
void SetIntArrayRegion(JNIEnv *env, jintArray array, jsize start, jsize len, jint* buf);

    这两个函数接受相同的输入参数集。参数array指的是我们操作的jintArray，start是起始元素位置，len表示要获取或设置的元素数量，buf是本地整数缓冲区。我们在名为GetSetIntArrayRegionDemo的本地方法中展示了这两个函数的用法。该方法接受一个输入jintArray，将数组中索引 1 到 3 的三个元素复制到本地缓冲区，在本地缓冲区将它们的值乘以2，然后将值复制回索引0到2。

    在 Java 代码中，我们实现了callGetSetIntArrayRegionDemo方法来初始化整数数组，将数组传递给本地方法GetSetIntArrayRegionDemo，并显示所有元素调用前后的值。你应该会看到类似于以下截图的输出：

    工作原理…

    这五个元素的初始值是0，1，2，3和4。我们从索引一复制三个元素（1，2，3）到本地缓冲区buf。然后我们在本地缓冲区将值乘以2，使得本地缓冲区的前三个元素变成了2，4和6。我们将这三个值从本地缓冲区复制回整数数组，从索引0开始。因此，这三个元素的最终值是2，4和6，最后两个元素保持不变，为3和4。

    其次，如果我们想要访问大型数组，那么GetIntArrayElements和ReleaseIntArrayElements就是为我们准备的 JNI 函数。它们具有以下原型：

    jint *GetIntArrayElements(JNIEnv *env, jintArray array, jboolean *isCopy);
void ReleaseIntArrayElements(JNIEnv *env, jintArray array, jint *elems, jint mode);

    GetIntArrayElements返回指向数组元素的指针，如果失败则返回NULL。数组输入参数指的是我们想要访问的数组，isCopy在函数调用结束后如果创建了新副本，则设置为true。返回的指针在调用ReleaseIntArrayElements之前都是有效的。

    ReleaseIntArrayElements通知虚拟机我们不再需要访问数组元素。输入参数array指的是我们操作的数组，elems是GetIntArrayElements返回的指针，mode指示释放模式。当GetIntArrayElements中的isCopy设置为JNI_TRUE时，我们通过返回的指针所做的更改将反映在jintArray上，因为我们操作的是同一份副本。当isCopy设置为JNI_FALSE时，mode参数决定数据释放的方式。根据我们是否需要从原生缓冲区将值复制回原数组，以及是否需要释放elems原生缓冲区，mode参数可以是0，JNI_COMMIT或JNI_ABORT，如下所示：

    复制值回原数组是否
    自由原生缓冲区
    ---
    是0JNI_ABORT
    否COMMIT-

    我们通过本地方法GetReleaseIntArrayDemo说明这两个 JNI 函数。该方法接受一个输入整数数组，通过GetIntArrayElements获取原生指针，将每个元素乘以2，最后通过将mode设置为0的ReleaseIntArrayElements提交更改。在 Java 代码中，我们实现了callGetReleaseIntArrayDemo方法来初始化输入数组并调用GetReleaseIntArrayDemo本地方法。以下是执行callGetReleaseIntArrayDemo方法后手机屏幕显示的截图：

    工作原理…

    如预期的那样，原始数组中的所有整数元素都乘以了2。

    第三组 JNI 函数是GetPrimitiveArrayCritical和ReleasePrimitiveArrayCritical。这两个函数的使用与Get<Type>ArrayElements和Release<Type>ArrayElements类似，但有一个重要的区别——Get和Release方法之间的代码块是关键区域。在同一个虚拟机中，当前线程等待其他线程的任何其他 JNI 函数或函数调用都不应该发生。这两个方法本质上是增加了获取原始原始数组的未复制版本的可能性，从而提高了性能。我们在本地方法GetReleasePrimitiveArrayCriticalDemo中演示了这些函数的使用，以及 Java 方法callGetReleasePrimitiveArrayCriticalDemo。实现与第二组函数调用相似，显示结果相同。

在原生代码中访问 Java 的静态和实例字段

我们已经演示了如何将不同类型的参数传递给本地方法并将数据返回给 Java。这不是原生代码和 Java 代码之间共享数据的唯一方式。这个方法涵盖了另一种方式——从原生代码访问 Java 字段。

准备就绪

我们将介绍如何访问不同类型的 Java 字段，包括基本类型、字符串、实例对象和数组。在阅读这个食谱之前，应先阅读以下食谱：

  • 在基本类型中传递参数和接收返回值

  • 在 JNI 中操作字符串

  • 在 JNI 中操作类

  • 在 JNI 中操作对象

  • 在 JNI 中操作数组

读者还应该熟悉 Java 反射 API。

如何操作…

按照以下步骤创建一个示例 Android 项目，演示如何从本地代码访问 Java 的静态和实例字段：

  1. 创建一个名为AccessingFields的项目。将包名设置为cookbook.chapter2。创建一个名为AccessingFieldsActivity的活动。在项目下，创建一个名为jni的文件夹。更多详细说明请参考本章的加载本地库和注册本地方法食谱。

  2. 在jni文件夹下创建一个名为accessfield.c的文件，然后实现AccessStaticFieldDemo、AccessInstanceFieldDemo和FieldReflectionDemo本地方法。

  3. 修改AccessingFieldsActivity.java，添加加载本地库、声明本地方法并调用它们的代码。此外，添加四个实例字段和四个静态字段。

  4. 创建一个Dummy类，包含一个名为value的整数实例字段和一个名为value2的整数静态字段。

  5. 修改布局 XML 文件，添加Android.mk构建文件，并构建本地库。更多细节请参考本章的加载本地库和注册本地方法食谱中的步骤 8 至 10。

  6. 我们现在准备运行项目。在下一节中，我们将展示每个本地方法的输出。

工作原理…

本食谱讨论了从本地代码访问 Java 中的字段（包括静态和实例字段）：

  • jfieldID数据类型：jfieldID是一个常规的 C 指针，指向一个对开发者隐藏详细信息的结构体。我们不应将其与jobject或其子类型混淆。jobject是对应于 Java 中Object的引用类型，而jfieldID在 Java 中没有这样的对应类型。然而，JNI 提供了将java.lang.reflect.Field实例转换为jfieldID以及反之的函数。

  • 字段描述符：它指的是用来表示字段数据类型的修改后的 UTF-8 字符串。下表总结了 Java 字段类型及其对应的字段描述符：

    Java 字段类型字段描述符
    booleanZ
    byteB
    charC
    shortS
    intI
    longJ
    floatF
    doubleD
    StringLjava/lang/String;
    ObjectLjava/lang/Object;
    int[][I
    Dummy[][Lcookbook/chapter2/Dummy;
    Dummy[][][Lcookbook/chapter2/Dummy;

    如表所示，八种原始类型每种都有一个字符字符串作为其字段描述符。对于对象，字段描述符以"L"开头，后跟类描述符（详细内容请参阅在 JNI 中操作类的菜谱），并以";"结束。对于数组，字段描述符以"["开头，后跟元素类型的描述符。

  • 访问静态字段：JNI 提供了三个函数来访问 Java 类的静态字段。它们具有以下原型：

    jfieldID GetStaticFieldID(JNIEnv *env, jclass clazz, const char *name, const char *sig);
<NativeType> GetStatic<Type>Field(JNIEnv *env,jclass clazz, jfieldID fieldID);
void SetStatic<Type>Field(JNIEnv *env, jclass clazz, jfieldID fieldID,<NativeType> value);

    要访问静态字段，第一步是获取字段 ID，这是这里列出的第一个功能完成的。在方法原型中，clazz参数指的是定义静态字段的 Java 类，name表示字段名称，sig是字段描述符。

    获取到方法 ID 后，我们可以通过调用第二个或第三个函数来获取或设置字段值。在函数原型中，<Type>可以指代八种 Java 原始类型中的任意一种或Object，fieldID是由第一个方法返回的jfieldID。对于set函数，value是我们想要分配给字段的新值。

    前述三个 JNI 函数的使用在本地方法AccessStaticFieldDemo中进行了演示，我们为整数字段、字符串字段、数组字段和一个Dummy对象字段设置和获取值。这四个字段在 Java 类AccessingFieldsActivity中定义。在本地代码中，我们将获取的值输出到 Android logcat，而在 Java 代码中，我们将本地代码设置的值显示在手机屏幕上。以下截图显示了 logcat 输出：

    ![工作原理… 手机显示将与以下截图类似： 工作原理…

    如所示，我们在 Java 代码中为字段设置的值可以通过本地代码获取；而本地方法设置的值也反映在 Java 代码中。

  • 访问实例字段：访问实例字段与访问静态字段类似。JNI 也为我们提供了以下三个函数：

    jfieldID GetFieldID(JNIEnv *env, jclass clazz, const char *name, const char *sig);
<NativeType> Get<Type>Field(JNIEnv *env,jobject obj, jfieldID fieldID);
void Set<Type>Field(JNIEnv *env, jobject obj, jfieldID fieldID, <NativeType> value);

    同样，我们需要首先获取字段 ID，然后才能为字段获取和设置值。在调用get和set函数时，我们应该传递对象引用，而不是传递类引用。

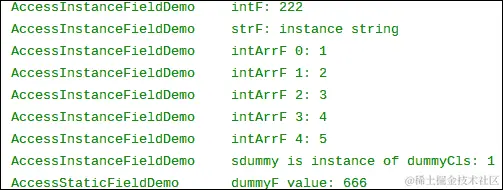

    使用方法在本地方法AccessInstanceFieldDemo中展示。同样，我们在本地代码中将get的值打印到 logcat，并在手机屏幕上显示修改后的字段值。以下截图显示了 logcat 输出：

    工作原理…

    手机显示将与以下截图类似：

    工作原理…

    对于访问静态字段的解释也可以类似地应用于结果。

  • 字段反射支持：JNI 提供了两个函数以支持与 Java Reflection API 中的Field进行互操作。它们具有以下原型：

    jfieldID FromReflectedField(JNIEnv *env, jobject field);
jobject ToReflectedField(JNIEnv *env, jclass cls, jfieldID fieldID, jboolean isStatic);

    第一个函数将 java.lang.reflect.Field 转换为 jfieldID，然后我们可以使用前面描述的 set 和 get JNI 函数。参数字段是 java.lang.reflect.Field 的一个实例。

    第二个函数则相反。它接受一个类引用，一个 jfieldID，以及一个表示是静态字段还是实例字段的 jboolean 变量。函数返回一个指向 java.lang.reflect.Field 对象的引用。

    这两个函数的用法在本地方法 FieldReflectionDemo 中得到了演示。我们使用调用者传递的 Field 实例来访问字段值，然后为另一个字段返回一个 Field 实例。在 Java 方法 callFieldReflectionDemo 中，我们将 Field 实例传递给本地代码，并使用返回的 Field 实例获取 field 值。本地代码将字段值输出到 logcat，如下所示：

    它是如何工作的…

    Java 代码如下所示，在手机屏幕上显示另一个字段的值：

    它是如何工作的…

从本地代码调用静态和实例方法

上一个食谱涵盖了如何在 NDK 中访问 Java 字段。除了字段，Java 类还有方法。这个食谱重点介绍如何从 JNI 调用静态和实例方法。

准备就绪

代码示例需要了解 JNI 基本类型、字符串、类和实例对象的基础知识。在阅读这个食谱之前，最好确保你已经阅读了以下食谱：

  • 在基本类型中传递参数和接收返回值

  • 在 JNI 中操作字符串

  • 在 JNI 中操作类

  • 在 JNI 中操作对象

  • 在本地代码中访问 Java 的静态和实例字段

期望读者也熟悉 Java 反射 API。

如何操作…

可以按照以下步骤创建一个示例 Android 项目，说明如何从本地代码调用静态和实例方法：

  1. 创建一个名为 CallingMethods 的项目。将包名设置为 cookbook.chapter2。创建一个名为 CallingMethodsActivity 的活动。在项目下，创建一个名为 jni 的文件夹。更多详细说明请参考本章的加载本地库和注册本地方法食谱。

  2. 在 jni 文件夹下创建一个名为 callmethod.c 的文件，然后实现本地方法 AccessStaticMethodDemo、AccessInstanceMethodDemo 和 MethodReflectionDemo。

  3. 修改 CallingMethodsActivity.java，添加加载本地库、声明本地方法并调用它们的代码。

  4. 创建一个名为 Dummy 的类，其中有一个名为 value 的整数实例字段和一个名为 value2 的整数静态字段。此外，创建一个名为 DummySub 的 Dummy 子类，并添加一个名为 name 的 String 字段。

  5. 修改布局 XML 文件，添加Android.mk构建文件，并构建本地库。更多详细信息请参考本章中加载本地库和注册本地方法的步骤 8 至 10。

  6. 现在我们准备运行项目。在下一节讨论每个本地方法时，我们将展示输出。

工作原理…

本节将说明如何从本地代码调用 Java 的静态和实例方法：

  • jmethodID数据类型：与jfieldID类似，jmethodID是一个常规的 C 指针，指向一个从开发者那里隐藏详细信息的结构体。JNI 提供了将java.lang.reflect.Method实例转换为jmethodID以及反向转换的函数。

  • 方法描述符：这是一个修改后的 UTF-8 字符串，用于表示方法的输入（输入参数）数据类型和输出（返回类型）数据类型。方法描述符通过将所有输入参数的字段描述符组合在"()"内，并在后面追加返回类型的字段描述符来形成。如果返回类型是void，我们应该使用"V"。如果没有输入参数，我们只需使用"()"，然后是返回类型的字段描述符。对于构造函数，应使用"V"来表示返回类型。下表列出了一些 Java 方法及其对应的方法描述符：

    Java 方法方法描述符
    Dummy(int pValue)(I)V
    String getName()()Ljava/lang/String;
    void setName(String pName)(Ljava/lang/String;)V
    long f(byte[] bytes, Dummy dummy)(BLcookbook/chapter2/Dummy;)J

  • 调用静态方法：JNI 为本地代码调用 Java 方法提供了四组函数。它们的原型如下：

    jmethodID GetStaticMethodID(JNIEnv *env, jclass clazz, const char *name, const char *sig);

<NativeType> CallStatic<Type>Method(JNIEnv *env, jclass clazz, jmethodID methodID, ...);

<NativeType> CallStatic<Type>MethodA(JNIEnv *env, jclass clazz, jmethodID methodID, jvalue *args);

<NativeType> CallStatic<Type>MethodV(JNIEnv *env, jclass clazz,jmethodID methodID, va_list args);

    第一个函数获取方法 ID。它接受指向 Java 类的引用clazz，以修改后的 UTF-8 字符串格式的方法名和方法描述符sig。其他三组函数用于调用静态方法。<Type>可以是八种原始类型中的任意一种，Void或Object。它表示被调用方法的返回类型。methodID参数是GetStaticMethodID函数返回的jmethodID。Java 方法的参数在CallStatic<Type>Method中逐个传递，或者放入jvalue数组作为CallStatic<Type>MethodA，或者放入va_list结构作为CallStatic<Type>MethodV。

    我们在本地方法 AccessStaticMethodDemo 中展示了所有四组 JNI 函数的用法。该方法获取 Dummy 类的 getValue2 和 setValue2 静态方法的方法 ID，并使用三种不同的方式传递参数来调用这两个方法。在 CallingMethodsActivity.java 中，我们实现了 callAccessStaticMethodDemo，它将 value2 静态字段初始化为 100，调用本地方法 AccessStaticMethodDemo，并在手机屏幕上打印最终的 value2 值。以下截图展示了 logcat 输出：

    ![工作原理… 屏幕输出与以下截图相似： 工作原理…

    如所示，本地方法首先获取 value2 为 100，然后使用三种不同的 JNI 函数调用 set 方法来修改值。最终，手机屏幕显示最终修改的值反映在 Java 代码中。

  • 调用实例方法：从本地代码调用实例方法与调用静态方法类似。JNI 也提供了以下四组函数：

    jmethodID GetMethodID(JNIEnv *env, jclass clazz, const char *name, const char *sig);

<NativeType> Call<Type>Method(JNIEnv *env, jobject obj, jmethodID methodID, ...);

<NativeType> Call<Type>MethodA(JNIEnv *env,jobject obj, jmethodID methodID, jvalue *args);

<NativeType> Call<Type>MethodV(JNIEnv *env, jobject obj, jmethodID methodID, va_list args);

    这四组函数的用法与调用静态方法的 JNI 函数类似，不同之处在于我们需要传递实例对象的引用而不是类。此外，JNI 还提供了另外三组用于调用实例方法的函数，如下所示：

    <NativeType> CallNonvirtual<Type>Method(JNIEnv *env, jobject obj, jclass clazz, jmethodID methodID, ...);

<NativeType> CallNonvirtual<Type>MethodA(JNIEnv *env, jobject obj, jclass clazz, jmethodID methodID, jvalue *args);

<NativeType> CallNonvirtual<Type>MethodV(JNIEnv *env, jobject obj, jclass clazz, jmethodID methodID, va_list args);

    与之前的三组函数相比，这三组方法接受一个额外的参数 clazz。clazz 参数可以是 obj 实例化自的类的引用，或者是 obj 的超类。一个典型的用例是在类上调用 GetMethodID 以获取 jmethodID。我们有一个该类子类的对象的引用，然后我们可以使用前面的函数通过对象引用调用与 jmethodID 相关联的 Java 方法。

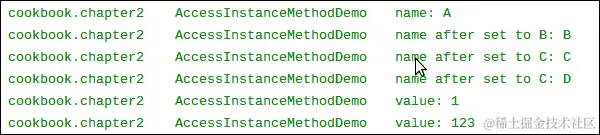

    在本地方法 AccessInstanceMethodDemo 中展示了所有七组函数的用法。我们使用前四组函数通过 DummySub 类的对象调用了该类的 getName 和 setName 方法。然后，我们使用 CallNonvirtual<Type>Method 来调用在 Dummy 超类中定义的 getValue 和 setValue 方法。在 CallingMethodsActivity.java 中，我们实现了 callAccessInstanceMethodDemo 方法来调用 AccessInstanceMethodDemo 本地方法。以下截图展示了 logcat 输出：

    工作原理…

    结果显示，getName、setName、getValue 和 setValue 方法已成功执行。

  • 方法反射支持：与字段类似，JNI 也提供了以下两个函数来支持反射：

    jmethodID FromReflectedMethod(JNIEnv *env, jobject method);

jobject ToReflectedMethod(JNIEnv *env, jclass cls, jmethodID methodID, jboolean isStatic);

    第一个函数接受对java.lang.reflect.Method实例的引用，并返回其对应的jmethodID。返回的jmethodID值随后可用于调用相关的 Java 方法。第二个函数则相反。它接受对 Java 类、jmethodID以及指示是否为静态方法的jboolean的引用，并返回对java.lang.reflect.Method的引用。返回值可以在 Java 代码中使用，以访问相应的方法。

    我们在本地方法MethodReflectionDemo中说明了这两个 JNI 函数。在CallingMethodsActivity.java中，我们实现了callMethodReflectionDemo方法，以将getValue的java.lang.reflect.Method对象传递给本地代码，获取返回的setValue java.lang.reflect.Method对象，并用返回的对象调用setValue方法。

    本地方法将getValue方法的返回值输出到 logcat，如下所示：

    它是如何工作的…

    Java 代码在手机屏幕上显示调用setValue前后的getValue方法返回值，如下所示：

    它是如何工作的…

    如预期的那样，本地代码可以通过从 Java 代码传递来的Method对象访问getValue方法，而 Java 代码也可以通过从本地方法返回的Method对象调用setValue方法。

缓存jfieldID、jmethodID以及引用数据以提高性能

本教程涵盖了 Android JNI 中的缓存，这可以提高我们的本地代码性能。

准备就绪

在进行本教程之前，您应该确保已经阅读了以下教程：

  • 在本地代码中访问 Java 的静态字段和实例字段

  • 从本地代码调用静态方法和实例方法

如何操作…

以下步骤详细介绍了如何构建一个示例 Android 应用程序，演示 JNI 中的缓存：

  1. 创建一个名为Caching的项目。将包名设置为cookbook.chapter2。创建一个名为CachingActivity的活动。在项目下，创建一个名为jni的文件夹。更多详细说明请参考本章中的加载本地库和注册本地方法。

  2. 在jni文件夹下创建一个名为cachingtest.c的文件，然后实现InitIDs、CachingFieldMethodIDDemo1、CachingFieldMethodIDDemo2和CachingReferencesDemo方法。

  3. 修改CachingActivity.java文件，添加加载本地库的代码，然后声明并调用本地方法。

  4. 修改布局 XML 文件，添加Android.mk构建文件，并构建本地库。具体细节请参考本章中加载本地库和注册本地方法的步骤 8 至 10。

  5. 在 Android 设备或模拟器上运行项目，并使用 eclipse 或终端中的adb logcat -v time命令监控 logcat 输出。

  6. 在CachingActivity.java的onCreate方法中，启用callCachingFieldMethodIDDemo1方法，并禁用其他演示方法。启动 Android 应用程序，你应该能在 logcat 中看到以下内容：如何操作…

  7. 在CachingActivity.java中启用callCachingFieldMethodIDDemo2，同时禁用其他演示方法以及InitIDs方法（在静态初始化器中）。启动 Android 应用程序，你应该能在 logcat 中看到以下内容：如何操作…

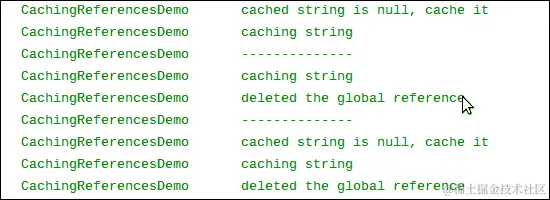

  8. 在CachingActivity.java中启用callCachingReferencesDemo，同时注释掉其他演示方法。启动 Android 应用程序，你应该能在 logcat 中看到以下内容：如何操作…

工作原理…

本食谱讨论了在 JNI 中使用缓存的方法：

  • 缓存字段和方法 ID：字段和方法 ID 是内部指针。它们用于访问 Java 字段或进行本地到 Java 方法调用。获取字段或方法 ID 需要调用预定义的 JNI 函数，根据名称和描述符进行符号查找。查找过程通常需要多次字符串比较，相对耗时。

    一旦获得了字段或方法 ID，访问字段或进行本地到 Java 的调用相对较快。因此，一个好的实践是只执行一次查找并缓存字段或方法 ID。

    缓存字段和方法 ID 有两种方法。第一种方法在类初始化器中缓存。在 Java 中，我们可以有类似于以下的内容：

    private native static void InitIDs();
static {
    System.loadLibrary(<native lib>);
    InitIDs();
}

    静态初始化器在类的方法之前执行是有保障的。因此，我们可以确保在调用本地方法时所需的 ID 是有效的。这种方法的使用在InitIDs和CachingFieldMethodIDDemo1本地方法以及CachingActivity.java中有所展示。

    第二种方法在使用的时刻缓存 ID。我们将字段或方法 ID 存储在静态变量中，这样下次调用本地方法时 ID 仍然有效。这种方法的使用在本地方法CachingFieldMethodIDDemo2和CachingActivity.java中有所展示。

    对比这两种方法，第一种更为推荐。首先，第一种方法在使用 ID 之前不需要进行有效性检查，因为静态初始化器总是首先被调用，因此在调用本地方法之前 ID 始终有效。其次，如果类被卸载，缓存的 ID 将无效。如果使用第二种方法，我们需要确保类不会被卸载并重新加载。如果使用第一种方法，当类重新加载时静态初始化器会自动被调用，因此我们永远不需要担心类被卸载和重新加载。

  • 缓存引用：JNI 将类、实例对象、字符串和数组作为引用暴露出来。我们在在 JNI 中管理引用的菜谱中介绍了如何管理引用。有时，缓存引用也可以提高性能。与直接指针的字段和方法 ID 不同，引用是通过开发者不可见的间接机制实现的。因此，我们需要依赖 JNI 函数来缓存它们。

    为了缓存引用数据，我们需要将其设置为全局引用或弱全局引用。全局引用保证在显式删除之前引用始终有效。而弱全局引用允许底层的对象被垃圾回收。因此，在使用它之前我们需要进行有效性检查。

    原生方法CachingReferencesDemo演示了如何缓存字符串引用。注意，虽然DeleteGlobalRef使全局引用无效，但它不会将引用赋值为NULL。我们需要手动进行这一操作。

检查错误和在 JNI 中处理异常

JNI 函数可能会因为系统限制（例如，内存不足）或无效的参数（例如，函数期望得到 UTF-16 字符串时却传递了原生 UTF-8 字符串）而失败。这个菜谱讨论了如何在 JNI 编程中处理错误和异常。

准备工作

在继续本菜谱之前，应先阅读以下菜谱：

  • 在 JNI 中操作字符串

  • 在 JNI 中管理引用

  • 在原生代码中访问 Java 的静态和实例字段

  • 从原生代码中调用静态方法和实例方法

如何操作…

按照以下步骤创建一个示例 Android 项目，说明在 JNI 中的错误和异常处理：

  1. 创建一个名为ExceptionHandling的项目。将包名设置为cookbook.chapter2。创建一个名为ExceptionHandlingActivity的活动。在项目下，创建一个名为jni的文件夹。更多详细说明请参考本章中的加载原生库和注册原生方法的菜谱。

  2. 在jni文件夹下创建一个名为exceptiontest.c的文件，然后实现ExceptionDemo和FatalErrorDemo方法。

  3. 修改ExceptionHandlingActivity.java文件，添加加载原生库的代码，然后声明并调用原生方法。

  4. 修改布局 XML 文件，添加Android.mk构建文件，并构建原生库。更多详细信息请参考本章中加载原生库和注册原生方法菜谱的步骤 8 至 10。

  5. 我们现在准备运行项目。在下一节中，我们将展示每个原生方法的输出。

工作原理…

本菜谱讨论了在 JNI 中的错误检查和异常处理：

  • 检查错误和异常：许多 JNI 函数返回一个特殊值来表示失败。例如，FindClass函数返回NULL表示未能加载类。许多其他函数不使用返回值来表示失败；而是抛出异常。

    提示

    除了 JNI 函数之外，本地代码调用的 Java 代码也可能抛出异常。我们应该确保检查这些情况，以编写健壮的本地代码。

    对于第一组函数，我们可以简单地检查返回值以查看是否发生错误。对于第二组函数，JNI 定义了两个函数来检查异常，如下所示：

    jboolean ExceptionCheck(JNIEnv *env);
jthrowable ExceptionOccurred(JNIEnv *env);

    第一个函数返回JNI_TRUE表示发生异常，否则返回JNI_FALSE。第二个函数返回异常的本地引用。当使用第二个函数时，可以调用附加的 JNI 函数来检查异常的详细信息：

    void ExceptionDescribe(JNIEnv *env);

    该函数将异常和堆栈的回溯打印到 logcat 中。

    在本地方法ExceptionDemo中，我们使用了两种方法来检查异常的发生，并使用ExceptionDescribe打印异常详情。

  • 处理错误和异常：JNI 的异常与 Java 异常不同。在 Java 中，当发生错误时，会创建一个异常对象并将其交给运行时。然后运行时搜索调用堆栈以找到一个可以处理异常的异常处理器。搜索从发生异常的方法开始，按照方法被调用的相反顺序进行。当找到这样的代码块时，运行时将控制权交给异常处理器。因此，正常的控制流程被打断。相比之下，JNI 异常不会改变控制流程，我们需要显式检查异常并正确处理。

    通常有两种处理异常的方法。第一种方法是释放 JNI 中分配的资源并返回。这将把处理异常的责任留给本地方法的调用者。

    第二种实践是清除异常并继续执行。这是通过以下 JNI 函数调用来完成的：

    void ExceptionClear(JNIEnv *env);

    在本地方法ExceptionDemo中，我们使用了第二种方法来清除java.lang.NullPointerException，并使用第一种方法将java.lang.RuntimeException返回给调用者，即ExceptionHandlingActivity.java中的 Java 方法callExceptionDemo。

    当有异常待处理时，并不是所有的 JNI 函数都可以安全调用。以下函数在有挂起异常时是可以被允许的：

    • DeleteGlobalRef

    • DeleteLocalRef

    • DeleteWeakGlobalRef

    • ExceptionCheck

    • ExceptionClear

    • ExceptionDescribe

    • ExceptionOccurred

    • MonitorExit

    • PopLocalFrame

    • PushLocalFrame

    • Release<PrimitiveType>ArrayElements

    • ReleasePrimitiveArrayCritical

    • ReleaseStringChars

    • ReleaseStringCritical

    • ReleaseStringUTFChars

    它们基本上是异常检查和处理函数，或者是用于在本地代码中清除已分配资源的函数。

    注意

    当有异常悬而未决时，调用这里未列出的 JNI 函数可能会导致意外的结果。我们应该正确处理待处理的异常，然后继续。

  • 在本地代码中抛出异常：JNI 提供了两个函数从本地代码抛出异常。它们的原型如下：

    jint Throw(JNIEnv *env, jthrowable obj);
jint ThrowNew(JNIEnv *env, jclass clazz, const char *message);

    第一个函数接受对jthrowable对象的引用并抛出异常，而第二个函数接受对异常类的引用。它将创建一个clazz类的异常对象，带有消息参数，并抛出它。

    在ExceptionDemo本地方法中，我们使用了ThrowNew函数来抛出java.lang.NullPointerException，以及一个Throw函数来抛出java.lang.RuntimeException。

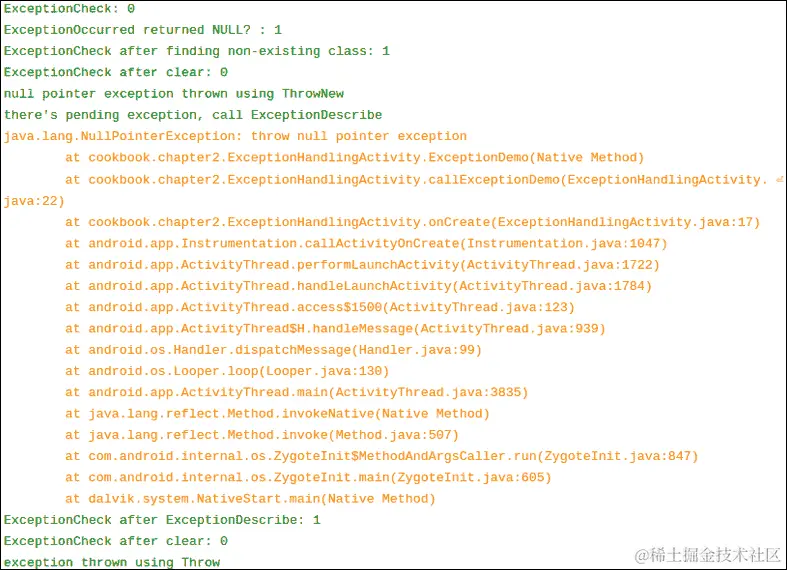

    下面的 logcat 输出显示了如何检查、清除和抛出异常：

    它是如何工作的…

    最后一个异常在本地方法中没有清除。在 Java 代码中，我们捕获了异常并在手机屏幕上显示消息：

    它是如何工作的…

  • 致命错误：一种特殊的、不可恢复的错误是致命错误。JNI 定义了一个函数FatalError，如下所示，用于引发致命错误：

    void FatalError(JNIEnv *env, const char *msg);

    这个函数接受一条消息并将其打印到 logcat。之后，应用程序的虚拟机实例将被终止。我们在本地方法FatalErrorDemo和 Java 方法callFatalErrorDemo中演示了此函数的用法。以下是在 logcat 捕获的输出：

    它是如何工作的…

    请注意，FatalError函数之后的代码永远不会执行，无论是在本地代码还是 Java 代码中，因为FatalError永远不会返回，虚拟机实例会被终止。在我的 Android 设备上，这不会导致 Android 应用程序崩溃，但会导致应用程序冻结。

还有更多内容...

当前在 Android JNI 编程中不支持 C++异常。换句话说，本地 C++异常不会通过 JNI 传播到 Java 世界。因此，我们应在 C++代码内处理 C++异常。或者，我们可以编写一个 C 包装器来抛出异常或返回错误代码给 Java。

在 JNI 中集成汇编代码

Android NDK 允许你在 JNI 编程中编写汇编代码。汇编代码有时用于优化代码的关键部分以获得最佳性能。本指南无意讨论如何在汇编中编程。它描述了如何在 JNI 编程中集成汇编代码。

准备就绪

在继续之前，请阅读在基本类型中传递参数和接收返回值的指南。

如何操作…

以下步骤创建了一个集成汇编代码的示例 Android 项目：

  1. 创建一个名为AssemblyInJNI的项目。设置包名为cookbook.chapter2。创建一个名为AssemblyInJNIActivity的活动。在项目下，创建一个名为jni的文件夹。有关更详细的说明，请参考本章中的加载本地库和注册本地方法的教程。

  2. 在jni文件夹下创建一个名为assemblyinjni.c的文件，然后实现InlineAssemblyAddDemo方法。

  3. 在jni文件夹下创建一个名为tmp.c的文件，并实现本地方法AssemblyMultiplyDemo。使用以下命令将tmp.c代码编译成名为AssemblyMultiplyDemo.s的汇编源文件：

    $ $ANDROID_NDK/toolchains/arm-linux-androideabi-4.4.3/prebuilt/linux-x86/bin/arm-linux-androideabi-gcc -S tmp.c -o AssemblyMultiplyDemo.s --sysroot=$ANDROID_NDK/platforms/android-14/arch-arm/

  4. 修改AssemblyInJNIActivity.java文件，添加加载本地库的代码，然后声明并调用本地方法。

  5. 修改布局 XML 文件，添加Android.mk构建文件，并构建本地库。具体步骤请参考本章中加载本地库和注册本地方法教程的第 8 至第 10 步。

  6. 在AssemblyInJNIActivity.java文件中，启用callInlineAssemblyAddDemo本地方法，禁用callAssemblyMultiplyDemo方法。在 Android 设备或模拟器上运行项目。手机显示应与以下截图相似：如何操作…

  7. 在AssemblyInJNIActivity.java中，启用callAssemblyMultiplyDemo本地方法，禁用callInlineAssemblyAddDemo方法。在 Android 设备或模拟器上运行项目。手机显示应与以下截图相似：如何操作…

工作原理…

本教程演示了如何使用汇编代码实现本地方法：

  • C 代码中的内联汇编：我们可以为 Android NDK 开发编写内联汇编代码。这可以在本地方法InlineAssemblyAddDemo中看到。

  • 生成单独的汇编代码：编写汇编代码的一种方法是先用 C 或 C++编写代码，并使用编译器将代码编译成汇编代码。然后，我们根据自动生成的汇编代码进行优化。由于本教程不是关于用汇编语言编写代码，我们使用 Android NDK 交叉编译器生成本地方法AssemblyMultiplyDemo，并从 Java 方法callAssemblyMultiplyDemo中调用它。

    我们首先在AssemblyMultiplyDemo.c中编写本地方法AssemblyMultiplyDemo，然后使用 Android NDK 的编译器进行交叉编译，使用以下命令：

    $ $ANDROID_NDK/toolchains/arm-linux-androideabi-4.4.3/prebuilt/linux-x86/bin/arm-linux-androideabi-gcc -S <c_file_name>.c -o <output_file_name>.s --sysroot=$ANDROID_NDK/platforms/android-<level>/arch-<arch>/

    在前面的命令中，$ANDROID_NDK 是一个指向 Android NDK 安装位置的环境变量。如果你按照第一章中的步骤操作过，Hello NDK，那么它应该已经被正确配置。否则，你可以将其替换为你的 Android NDK 完整路径（例如，在我的电脑上，路径是/home/roman10/Desktop/android/android-ndk-r8）。<level>表示目标 Android 版本。在我们的例子中，我们使用了14。<arch>表示架构；我们使用了arm。如果我们为其他架构（比如 x86）构建应用，那么这里应该是x86。-S选项告诉交叉编译器将<c_file_name>.c文件编译成汇编代码，但不要进行汇编或链接。-o选项告诉编译器将汇编代码输出到文件<output_file_name>.s中。如果没有指定这个选项，编译器会输出到名为<c_file_name>.s的文件中。

  • 编译汇编代码：编译汇编代码与编译 C/C++ 源代码类似。正如在Android.mk文件中所示，我们只需像下面这样将汇编文件列为源文件：

    LOCAL_SRC_FILES := AssemblyMultiplyDemo.s assemblyinjni.c
avatar
文章
阅读
粉丝
