2D SDF运算4_复制

通过对坐标空间的变换，完成一系列的效果。本文主要学习资料为

• IQ 3D SDF iquilezles.org/articles/di…
• RONJA 2D SDF www.ronja-tutorials.com/post/036-sd…

Mirror

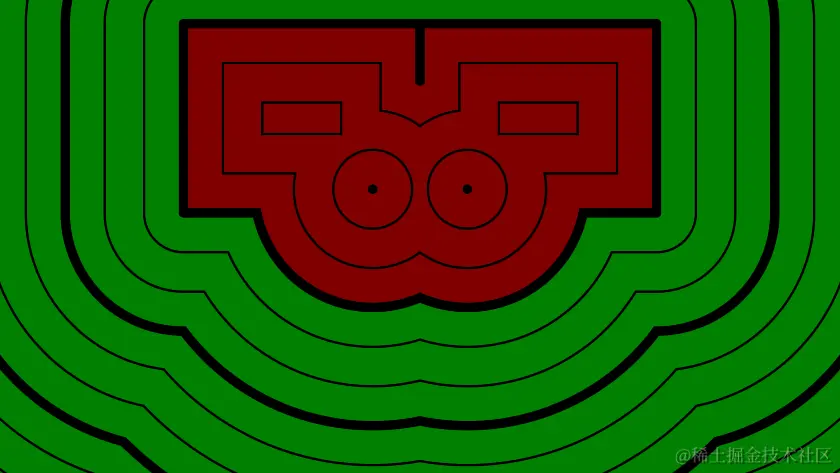

最简单的就是基于Y Axis做镜像，

vec2 mirror( in vec2 p)
{
    p.x = abs(p.x);
    return p;
}

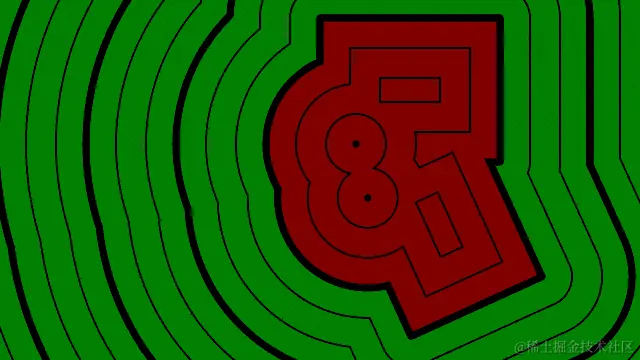

当然我们可以通过union加rotate 达到类似于任意axis 镜像的效果

vec2 mirror2(in vec2 p) {
    float angle = sin(iTime) * 6.18;
    mat2 rotaion = mat2(
        cos(angle), -sin(angle),
        sin(angle), cos(angle)
    );
    return rotaion*p;
}


    // mirror2
    float dist = circleAndBox(uv);;
    float dist2 = circleAndBox(mirror2(uv));
    dist = min(dist, dist2);

Repeat

shadertoy: www.shadertoy.com/view/M3t3z7

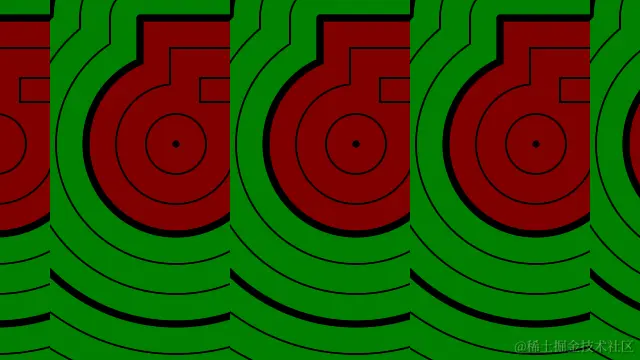

最简单就是将某个纬度不停的重复，就像下面这个函数，将x的值重复到了[-0.5, 0.5]之间。

vec2 repeat1( vec2 p )
{
    p.x = p.x - round(p.x);
	return p;
}

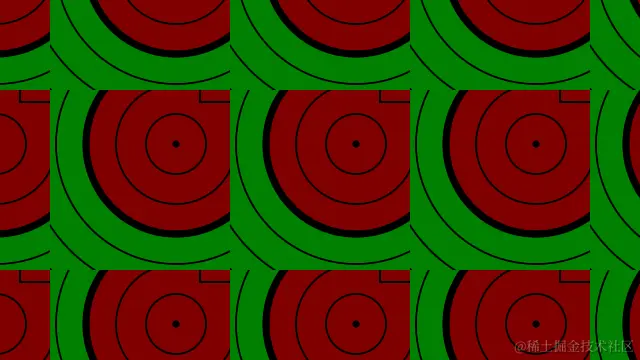

当然也可以在两个纬度上进行这个操作

vec2 repeat2( vec2 p )
{
	return p- round(p );
}

如果需要控制重复的频率，那么可以使用以下函数

vec2 repeat3( vec2 p, float rows )
{
    vec2 q = p * rows/2.0  ;
    q = mod(q, 1.);
    q = q * 2.0 - 1.0;
    return q;
}

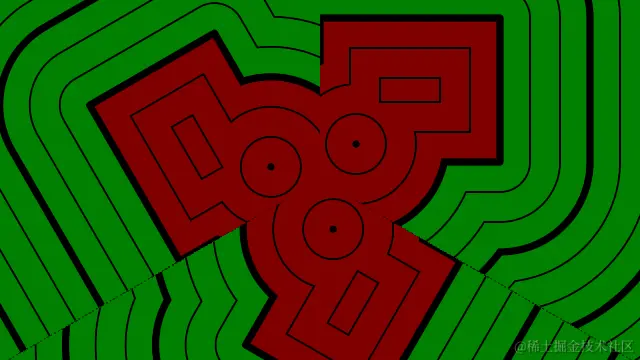

以上都是通过在直角坐标系下将两个axis值的范围从 $[-\infty, \infty]$, 重复mod到$[-1, 1]$. 如果这个mod操作是针对极坐标下极角，那么会获得旋转重复的效果

vec2 polarRepeat(vec2 p, float cells) {
    const float PI = 3.141592653;
    float cellSize = PI * 2. / cells;
    vec2 polarP = vec2(atan(p.x, p.y), length(p));
    polarP.x = mod(mod(polarP.x, cellSize) + cellSize, cellSize);
    p.x = sin(polarP.x);
    p.y = cos(polarP.x);
    p = p * polarP.y;
    return p;
}
