第三章：使用片段开发 UI

概述

本章涵盖了片段和片段的生命周期。它演示了如何使用它们来构建高效和动态的布局，以响应不同的屏幕尺寸和配置，并允许您将 UI 划分为不同的部分。在本章结束时，您将能够创建静态和动态片段，将数据传递到片段和活动，并使用 Jetpack 导航组件详细说明片段如何组合在一起。

介绍

在上一章中，我们探讨了 Android活动生命周期，并研究了它在应用程序中用于在屏幕之间导航的方式。我们还分析了定义了屏幕之间过渡方式的各种启动模式。在本章中，您将探索片段。片段是 Android 活动的一部分、部分或片段，正如其名称所暗示的那样。

在整个章节中，您将学习如何使用片段，看到它们可以存在于多个活动中，并发现多个片段可以在一个活动中使用。您将首先向活动添加简单的片段，然后进一步了解静态和动态片段之间的区别。片段可用于简化使用双面板布局的 Android 平板电脑的更大形态因素创建布局。例如，如果您有一个中等大小的手机屏幕，并且想要包含一个新闻故事列表，您可能只有足够的空间来显示列表。如果您在平板电脑上查看相同的故事列表，您将有更多的可用空间，因此您可以显示相同的列表，还可以在列表右侧显示故事本身。屏幕的每个不同区域都可以使用一个片段。然后您可以在手机和平板电脑上使用相同的片段。您可以从重用和简化布局中受益，并且不必重复创建类似的功能。

一旦您探索了如何创建和使用片段，您将学习如何使用片段组织用户旅程。您将应用一些已建立的实践方法来使用片段。最后，您将学习如何通过使用 Android Jetpack 导航组件创建导航图来简化片段使用，该组件允许您指定将片段与目的地链接在一起。

让我们开始学习片段的生命周期。

片段生命周期

片段是具有自己生命周期的组件。了解片段生命周期至关重要，因为它在片段创建、运行状态和销毁的某些阶段提供回调，您可以在其中配置初始化、显示和清理。片段在活动中运行，片段的生命周期与活动的生命周期绑定。

在许多方面，片段的生命周期与活动的生命周期非常相似，乍一看，似乎前者复制了后者。在片段生命周期中有与活动生命周期相同或相似的回调，例如onCreate(savedInstanceState: Bundle?)。

片段的生命周期与活动的生命周期紧密相连，因此无论在何处使用片段，片段回调都与活动回调交错。

注意

片段和活动之间的互动完整顺序在官方文档中有所说明：developer.android.com/guide/fragments/lifecycle

在初始化片段并准备将其显示给用户之前，需要经历相同的步骤，然后才能供用户进行交互。当应用程序转入后台、隐藏和退出时，片段也会经历与活动相同的拆卸步骤。与活动一样，片段必须从父Fragment类扩展/派生，并且您可以根据您的用例选择要覆盖的回调。现在让我们探索这些回调，它们出现的顺序以及它们的作用。

onAttach

override fun onAttach(context: Context): 这是您的片段与其所用活动关联的时刻。它允许您引用活动，尽管在此阶段片段和活动都尚未完全创建。

创建

override fun onCreate(savedInstanceState: Bundle?): 在此处进行片段的任何初始化。这不是设置片段布局的地方，因为在此阶段，没有可用于显示的 UI，也没有像活动中的setContentView那样可用。与活动的onCreate()函数一样，您可以使用savedInstanceState参数在片段被重新创建时恢复片段的状态。

创建视图

override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View?: 现在，您可以创建片段的布局。在这里最重要的是要记住，与活动设置布局不同，片段实际上会从此函数返回布局View?。您的布局中的视图可以在此引用，但有一些注意事项。您需要在引用其中包含的视图之前创建布局，这就是为什么最好在onViewCreated中进行视图操作。

视图创建

override fun onViewCreated(view View, savedInstanceState: Bundle?): 此回调位于片段完全创建和对用户可见之间。在这里，您通常会设置视图并向这些视图添加任何功能和交互性。这可能是向按钮添加click listener，然后在单击时调用函数。

活动已创建

override fun onActivityCreated(context: Context): 在活动的onCreate运行后立即调用。大部分片段的视图状态初始化将已完成，如果需要，这是进行最终设置的地方。

开始

override fun onStart(): 当片段即将对用户可见但尚不可供用户交互时调用此方法。

恢复

override fun onResume(): 在此调用结束时，您的片段将可供用户交互。通常，在此回调中定义的设置或功能很少，因为当应用程序进入后台然后再次进入前台时，此回调将始终被调用。因此，当片段变为可见时，您不希望不必要地重复片段的设置。

暂停

override fun onPause(): 与其对应的活动中的onPause()一样，表示您的应用程序进入后台或在屏幕上被其他内容部分覆盖。使用此方法保存对片段状态的任何更改。

停止

override fun onStop(): 在此调用结束时，片段不再可见并进入后台。

销毁视图

override fun onDestroyView(): 这通常用于在片段被销毁之前进行最终清理。如果需要清理任何资源，应该使用此回调。如果片段被推送到后退栈并保留，则也可以在不销毁片段的情况下调用它。在完成此回调后，片段的布局视图将被移除。

销毁

override fun onDestroy(): 片段正在被销毁。这可能是因为应用程序被终止，也可能是因为此片段被另一个片段替换。

分离

override fun onDetach(): 当片段已从其活动中分离时调用此方法。

还有更多的片段回调，但这些是您在大多数情况下会使用的。通常，您只会使用这些回调的一个子集：onAttach()将活动与片段关联，onCreate初始化片段，onCreateView设置布局，然后onViewCreated/onActivityCreated进行进一步初始化，也许onPause()进行一些清理。

注意

这些回调的更多细节可以在官方文档中找到：developer.android.com/guide/fragments。

现在我们已经了解了片段生命周期的一些理论以及它如何受到宿主活动生命周期的影响，让我们看看这些回调是如何运行的。

练习 3.01：添加基本片段和片段生命周期

在这个练习中，我们将创建并添加一个基本片段到一个应用程序。这个练习的目的是熟悉如何将片段添加到活动中以及它们显示的布局。为此，您将在 Android Studio 中创建一个新的空白片段和布局。然后将片段添加到活动，并通过片段布局的显示来验证片段是否已添加。执行以下步骤：

1. 在 Android Studio 中创建一个名为Fragment Lifecycle的空活动应用程序，包名为com.example.fragmentlifecyle。

2. 接下来，通过转到文件|新建|片段（空白）来创建一个新的片段。在这个阶段，您只想创建一个普通的片段，所以您使用片段（空白）选项。当您选择了这个选项后，您将看到图 3.1中显示的屏幕：

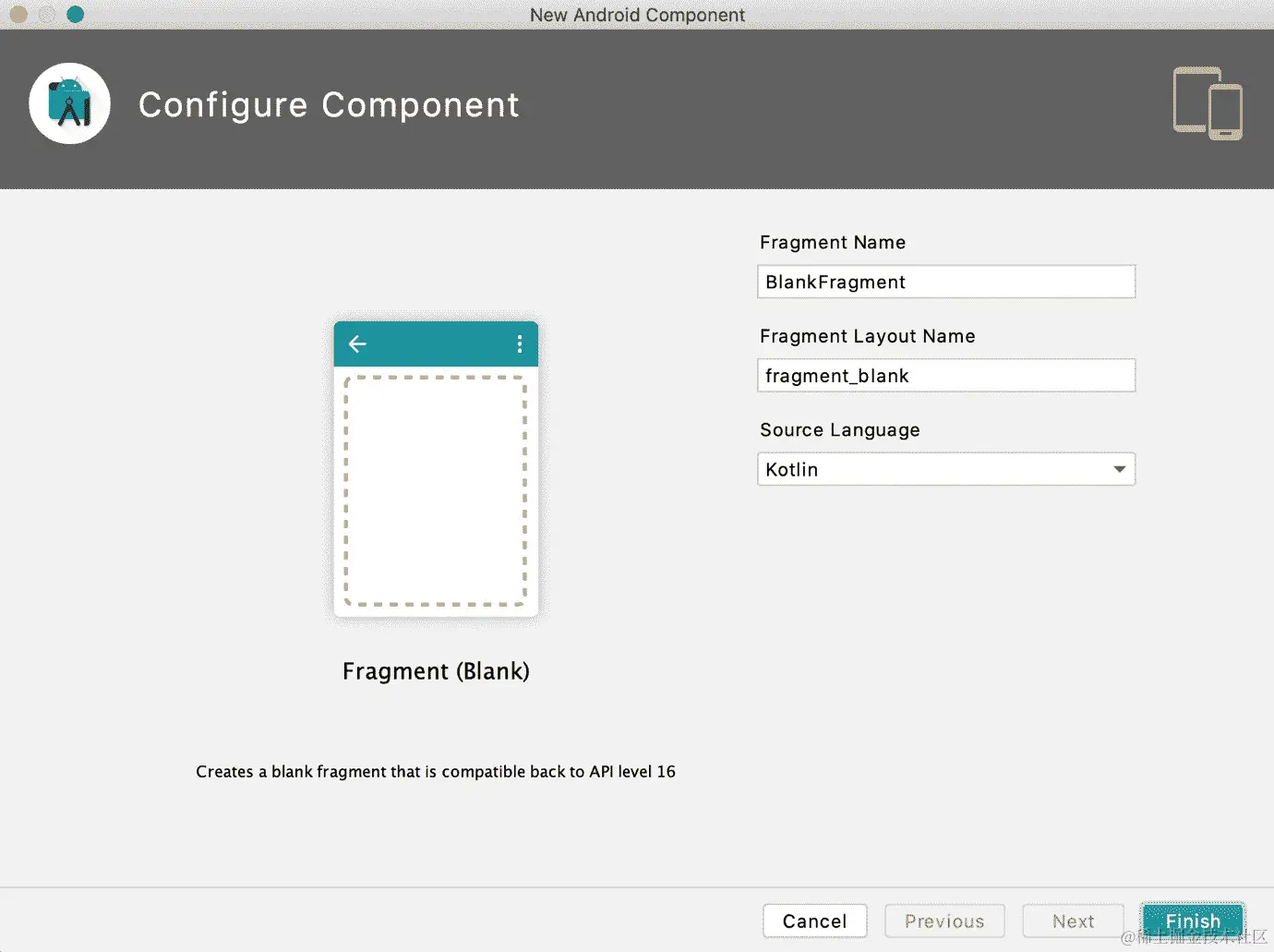

图 3.1：创建一个新的片段

1. 将片段重命名为MainFragment，布局重命名为fragment_main。然后，按Finish，片段类将被创建并打开。已添加了一个函数onCreateView（如下所示），它会填充片段使用的布局文件。

    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        // Inflate the layout for this fragment
        return inflater.inflate(R.layout.fragment_main,           container, false)
    }

1. 当您打开fragment_main.xml布局文件时，您会看到以下代码：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"      android:layout_width="match_parent"        android:layout_height="match_parent"          tools:context=".MainFragment">
    <!-- TODO: Update blank fragment layout -->
    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="@string/hello_blank_fragment" />
</FrameLayout>

一个简单的布局已经添加了一个TextView和一些示例文本，使用了@string/hello_blank_fragment。这个字符串资源包含文本hello blank fragment。由于layout_width和layout_height被指定为match_parent，TextView将占据整个屏幕。然而，文本本身将被添加到视图的左上角，使用默认位置。

1. 添加android:gravity="center"属性和值到TextView，以便文本出现在屏幕中央：

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:gravity="center"
        android:text="@string/hello_blank_fragment" />

如果现在运行 UI，您将看到“Hello World!”显示在图 3.2中：

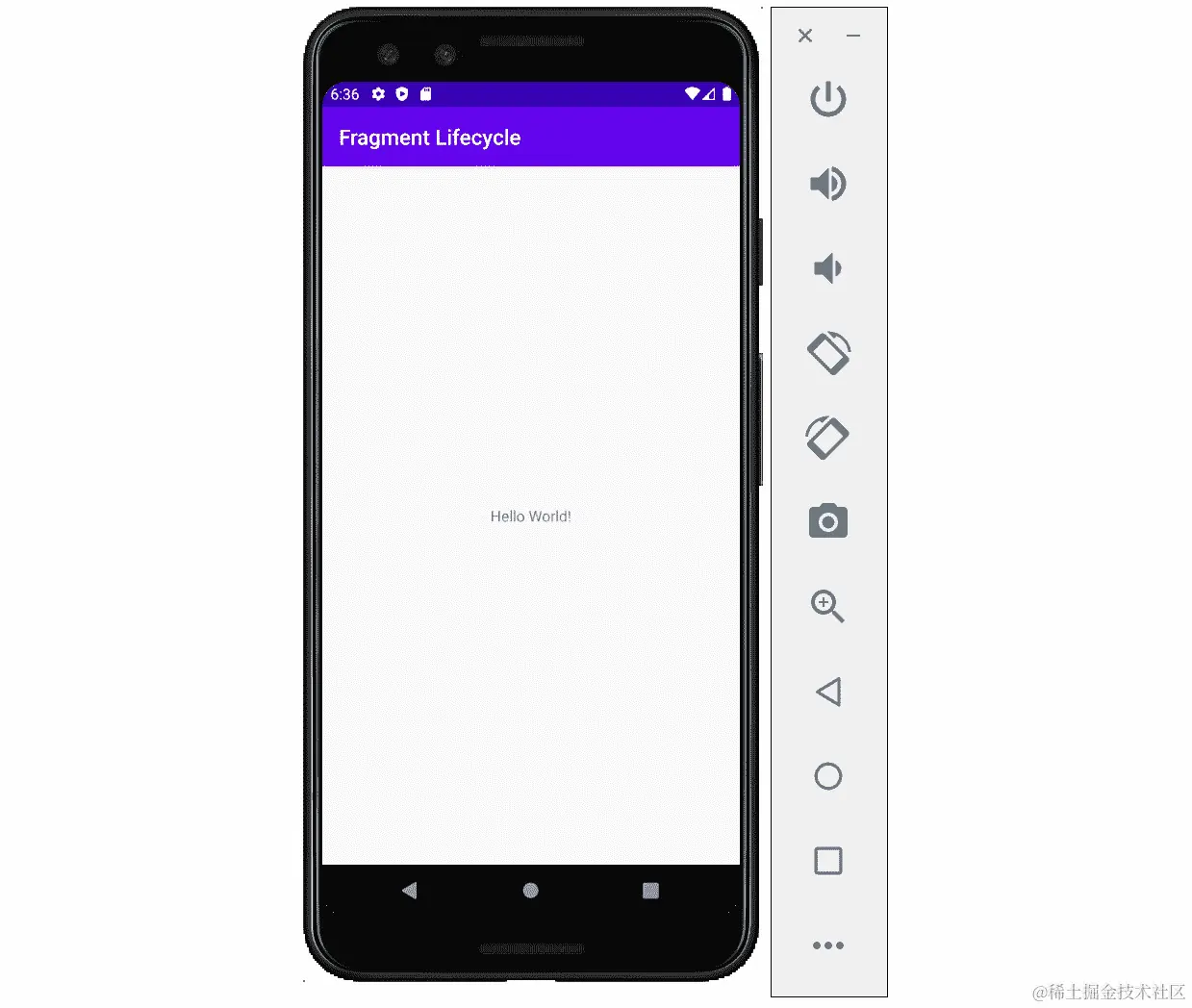

图 3.2：没有添加片段的初始应用布局显示

嗯，您可以看到一些Hello World!文本，但可能没有您期望的hello blank fragment文本。当您创建活动时，片段及其布局不会自动添加到活动中。这是一个手动的过程。

1. 打开activity_main.xml文件，并用以下内容替换其中的内容：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/main_fragment"
        android:name="com.example.fragmentlifecycle.MainFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

就像您可以在 XML 布局中添加视图声明一样，还有一个fragment元素。您已经使用match_parent的约束将片段添加到ConstraintLayout中，因此它将占据整个屏幕。这里要检查的最重要的xml属性是android:name。在这里，您指定要添加到布局中的包和Fragment类的完全限定名称，使用com.example.fragmentlifecycle.MainFragment。

1. 现在运行应用程序，您将看到图 3.3中显示的输出：

图 3.3：添加了片段的应用布局显示

这证明了您的片段文本Hello blank fragment已添加到活动中，并且您定义的布局正在显示。接下来，您将检查活动和片段之间的回调方法以及发生这种情况的原因。

1. 打开MainFragment类，并在伴生对象中添加一个TAG常量，值为"MainFragment"，以标识该类。然后添加/更新适当的日志语句的函数。您需要在类顶部的导入中添加'Log'语句和'context'的导入。下面的代码片段已经被截断。点击链接查看您需要使用的完整代码块：

MainFragment.kt
Log.d(TAG, "onCreateView") to the onCreateView callback and Log.d(TAG, "onCreate") to the onCreate callback which already exist.

1. 接下来，打开MainActivity类，并添加常见的回调方法onStart和onResume。然后添加一个伴生对象，其中包含一个值为"MainActivity"的TAG常量，如下所示，并在类顶部添加 Log 导入：

    onCreate log statement Log.d(TAG, "onCreate") as this callback was already there when you added the activity in the project.You learned in *Chapter 2*, *Building User Screen Flows*, how to view log statements, and you are going to open the `Logcat` window in Android Studio to examine the logs and the order they are called when you run the app. In *Chapter 2*, *Building User Screen Flows*, you were viewing logs from a single activity so you could see the order they were called in. Now you'll examine the order in which the `MainActivity` and `MainFragment` callbacks happen.

1. 打开Logcat窗口。（提醒一下，可以通过单击屏幕底部的Logcat选项卡或者通过工具栏的View | Tool Windows | Logcat来访问它）。由于MainActivity和MainFragment都以文本Main开头，您可以在搜索框中输入Main以过滤日志，只显示带有此文本的语句。运行应用程序，您应该看到以下内容：

图 3.4：启动应用程序时显示的 Logcat 语句

有趣的是，前几个回调来自片段。它通过onAttach回调与其放置的活动相连。片段在onCreate和onCreateView中初始化并显示其视图，然后调用另一个回调onViewCreated，确认片段 UI 已准备好显示。这是在活动的onCreate方法被调用之前。这是有道理的，因为活动根据其包含的内容创建其 UI。由于这是一个定义了自己布局的片段，活动需要知道如何测量、布局和绘制片段，就像在onCreate方法中一样。然后，在onActivityCreated回调中，片段收到确认已完成这一点，然后在它们各自的onResume回调完成后，片段和活动开始显示 UI。

注意

先前详细介绍的活动和片段生命周期之间的交互是针对静态片段的情况，即在活动的布局中定义的片段。对于动态片段，可以在活动已经运行时添加，交互可能会有所不同。

因此，现在片段和包含的活动都显示出来了，当应用程序转入后台或关闭时会发生什么呢？当片段和活动暂停、停止和完成时，回调仍然交错进行。

1. 将以下回调添加到MainFragment类中：

override fun onPause() {
    super.onPause()
    Log.d(TAG, "onPause")
}
override fun onStop() {
    super.onStop()
    Log.d(TAG, "onStop")
}
override fun onDestroyView() {
    super.onDestroyView()
    Log.d(TAG, "onDestroyView")
}
override fun onDestroy() {
    super.onDestroy()
    Log.d(TAG, "onDestroy")
}
override fun onDetach() {
    super.onDetach()
    Log.d(TAG, "onDetach")
}

1. 然后将这些回调添加到MainActivity中：

override fun onPause() {
    super.onPause()
    Log.d(TAG, "onPause")
}
override fun onStop() {
    super.onStop()
    Log.d(TAG, "onStop")
}
override fun onDestroy() {
    super.onDestroy()
    Log.d(TAG, "onDestroy")
}

1. 构建应用程序，一旦它运行起来，你会看到之前的回调同时启动片段和活动。您可以使用Logcat窗口左上角的垃圾桶图标来清除语句。然后关闭应用程序并查看输出日志语句：

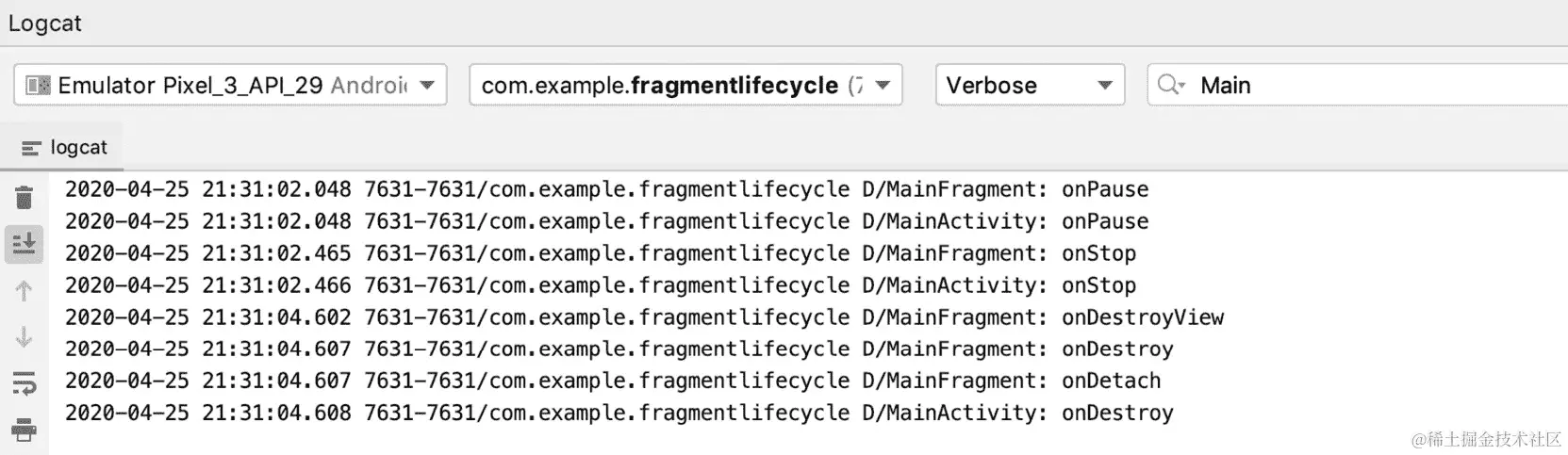

图 3.5：关闭应用程序时显示的 Logcat 语句

onPause和onStop语句与您预期的一样，因为片段首先收到这些回调，因为它包含在活动中。您可以将其视为从内向外的通知，即在通知包含父项之前，子元素会收到通知，因此父项知道如何响应。然后片段被拆除，从活动中移除，然后在onDestroyView，onDestroy和onDetach函数中被销毁，之后在onDestroy中完成任何最终清理后，活动本身被销毁。在活动的组成部分被移除之前，活动完成是没有意义的。

完整的片段生命周期回调及其与活动回调的关系是 Android 的一个复杂领域，因为在不同情况下应用哪些回调可能会有相当大的不同。要查看更详细的概述，请参阅官方文档developer.android.com/guide/fragments。

对于大多数情况，您只会使用前面的片段回调。此示例演示了片段在创建、显示和销毁时的自包含性，以及它们对包含活动的相互依赖性。通过onAttach和onActivityCreated回调，它们可以访问包含活动及其状态，这将在下面的示例中演示。

现在我们已经通过一个向活动添加片段的基本示例，并检查了片段与活动之间的交互，让我们看一个更详细的示例，演示如何向活动添加两个片段。

练习 3.02：静态向活动添加片段

此练习将演示如何向活动添加两个具有自己 UI 和独立功能的片段。您将创建一个简单的计数器类，用于增加和减少数字，以及一个样式类，用于以编程方式更改应用于一些Hello World文本的样式。执行以下步骤：

1. 在 Android Studio 中创建一个名为Fragment Intro的空活动应用。然后在res | values | strings.xml文件中替换内容为以下练习所需的字符串：

<resources>
    <string name="app_name">Fragment Intro</string>
    <string name="hello_world">Hello World</string>
    <string name="bold_text">Bold</string>
    <string name="italic_text">Italic</string>
    <string name="reset">Reset</string>
    <string name="zero">0</string>
    <string name="plus">+</string>
    <string name="minus">-</string>
    <string name="counter_text">Counter</string>
</resources>

这些字符串既用于计数器片段，也用于样式片段，接下来您将创建样式片段。

1. 通过转到File | New | Fragment (Blank)，添加一个名为CounterFragment的新空片段，布局名称为fragment_counter

2. 现在对fragment_counter.xml文件进行更改。要添加字段，您需要在Fragment类中创建counter。以下代码由于空间原因而被截断。点击链接查看您需要使用的完整代码：

fragment_counter.xml
9    <TextView
10        android:id="@+id/counter_text"
11        android:layout_width="wrap_content"
12        android:layout_height="wrap_content"
13        android:text="@string/counter_text"
14        android:paddingTop="10dp"
15        android:textSize="44sp"
16        app:layout_constraintEnd_toEndOf="parent"
17        app:layout_constraintStart_toStartOf="parent"
18        app:layout_constraintTop_toTopOf="parent"/>
19
20    <TextView
21        android:id="@+id/counter"
22        android:layout_width="wrap_content"
23        android:layout_height="wrap_content"
24        android:text="@string/zero"
25        android:textSize="54sp"
26        android:textStyle="bold"
27        app:layout_constraintEnd_toEndOf="parent"
28        app:layout_constraintStart_toStartOf="parent"
29        app:layout_constraintTop_toBottomOf="@id/counter_text"
30        app:layout_constraintBottom_toTopOf="@id/plus"/>
You can find the complete code for this step at http://packt.live/2LFCJpa.

我们使用一个简单的ConstraintLayout文件，其中为标题@+id/counter_text和值android:id="@+id/counter"（默认为@string/zero）设置了TextViews，这些值将由android:id="@+id/plus"和android:id="@+id/minus"按钮更改。

注意

对于像这样的简单示例，您不会使用style="@some_style"符号在视图上设置单独的样式，最佳做法是避免在每个视图上重复这些值。

1. 现在打开CounterFragment并重写onViewCreated函数。您还需要添加以下导入：

onViewCreated, which is the callback run when the layout has been applied to your fragment. The onCreateView callback, which creates the view, was run when the fragment itself was created. The buttons you've specified in the preceding fragment have click listeners set up on them to increment and decrement the value of the counter view.

1. 首先，使用此行，您将检索计数器的当前值作为整数：

var counterValue = counter.text.toString().toInt()

1. 然后，使用以下行，您可以使用++符号将值增加1：

counter.text = (++counterValue).toString()

由于这是通过在counterValue之前添加++来完成的，它会在将整数值转换为字符串之前递增整数值。如果您没有这样做，而是使用counter++进行后递增，那么该值只会在您在语句中下一次使用该值时可用，这会重置计数器为相同的值。

1. 减号按钮click listener中的行执行与加号click listener类似的操作，但将值减1：

if (counterValue > 0) counter.text = (--counterValue).toString()

只有当值大于0时才执行操作，以便不设置负数。

1. 您还没有将片段添加到MainActivity布局中。要做到这一点，进入activity_main.xml并添加以下代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/counter_fragment"
        android:name="com.example.fragmentintro.CounterFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</LinearLayout>

您将把布局从FrameLayout更改为LinearLayout，因为当您添加下一个片段时，您需要将一个片段放在另一个片段上方。您通过name属性在fragment XML 元素中指定要在其中使用的片段，使用类的完全限定包名称：android:name="com.example.fragmentintro.CounterFragment。如果您在创建应用程序时使用了不同的包名称，则这必须指向您创建的CounterFragment。这里需要理解的重要一点是，您已经将一个片段添加到了主活动布局中，并且该片段还有一个布局。这显示了使用片段的一些功能，因为您可以封装应用程序的一个功能，包括布局文件和片段类，并将其添加到多个活动中。

完成此操作后，像图 3.6中一样在虚拟设备中运行片段：

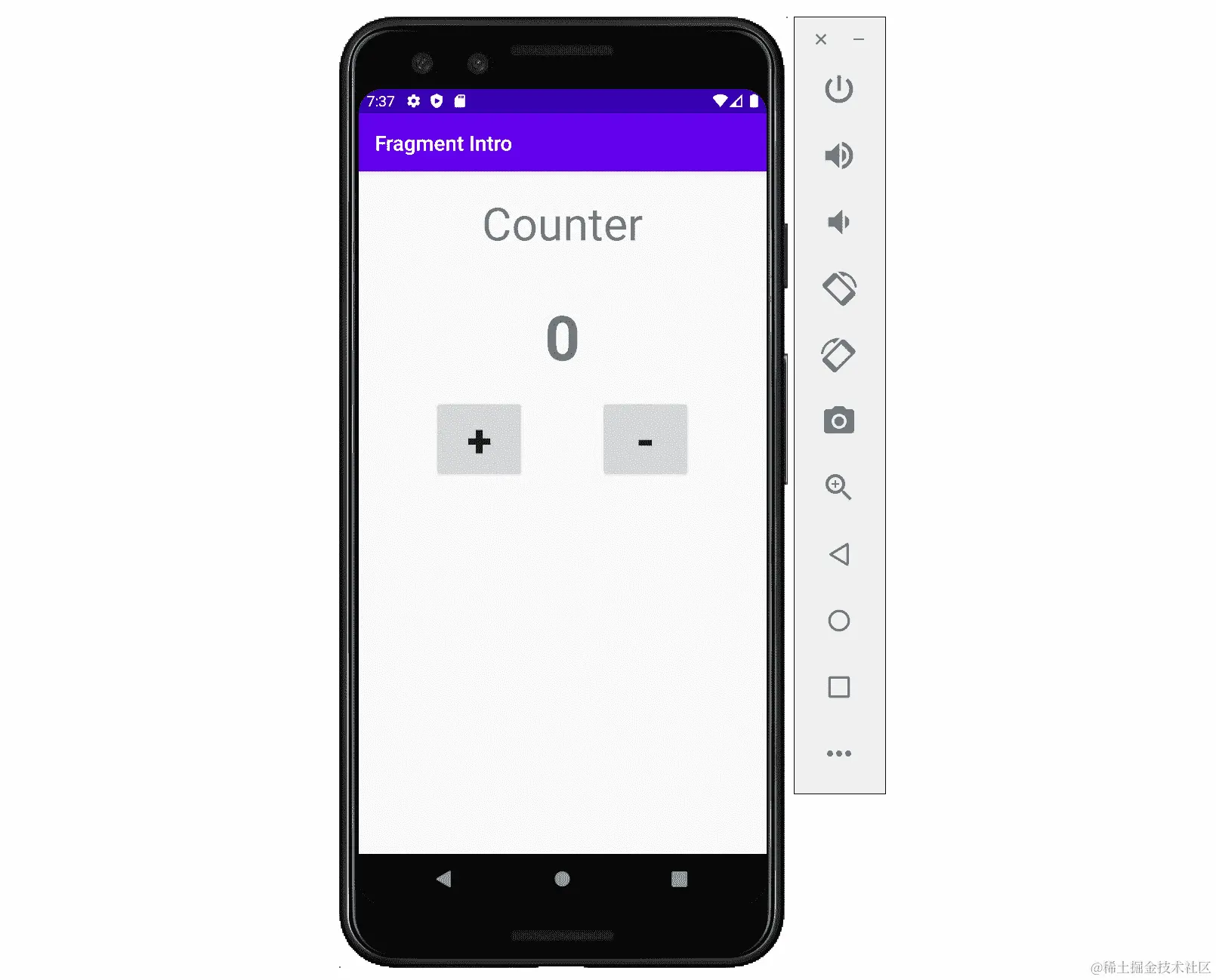

图 3.6：应用程序显示计数器片段

您已经创建了一个简单的计数器。基本功能按预期工作，递增和递减计数器值。

1. 在下一步中，您将在屏幕的下半部分添加另一个片段。这展示了片段的多功能性。您可以在屏幕的不同区域拥有具有功能和特性的封装 UI 片段。

2. 现在使用创建CounterFragment的早期步骤创建一个名为StyleFragment的新片段，布局名称为fragment_style。

3. 接下来，打开已创建的fragment_style.xml文件，并用下面链接中的代码替换内容。下面显示的片段已被截断-请参阅完整代码的链接：

fragment_style.xml
10    <TextView
11        android:id="@+id/hello_world"
12        android:layout_width="wrap_content"
13        android:layout_height="0dp"
14        android:textSize="34sp"
15        android:paddingBottom="12dp"
16        android:text="@string/hello_world"
17        app:layout_constraintEnd_toEndOf="parent"
18        app:layout_constraintStart_toStartOf="parent"
19        app:layout_constraintTop_toTopOf="parent" />
20
21    <Button
22        android:id="@+id/bold_button"
23        android:layout_width="wrap_content"
24        android:layout_height="0dp"
25        android:textSize="24sp"
26        android:text="@string/bold_text"
27        app:layout_constraintEnd_toStartOf="@+id/italic_button"
28        app:layout_constraintStart_toStartOf="parent"
29        app:layout_constraintTop_toBottomOf="@id/hello_world" />
You can find the complete code for this step at http://packt.live/2KykTDS.

布局添加了一个带有三个按钮的TextView。TextView文本和所有按钮的文本都设置为字符串资源(@string)。

1. 接下来，进入activity_main.xml文件，并在LinearLayout内的CounterFragment下方添加StyleFragment：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/counter_fragment"
        android:name="com.example.fragmentintro.CounterFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
    <fragment
        android:id="@+id/style_fragment"
        android:name="com.example.fragmentintro.StyleFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</LinearLayout>

当您运行应用程序时，您会发现StyleFragment不可见，如图 3.7所示：

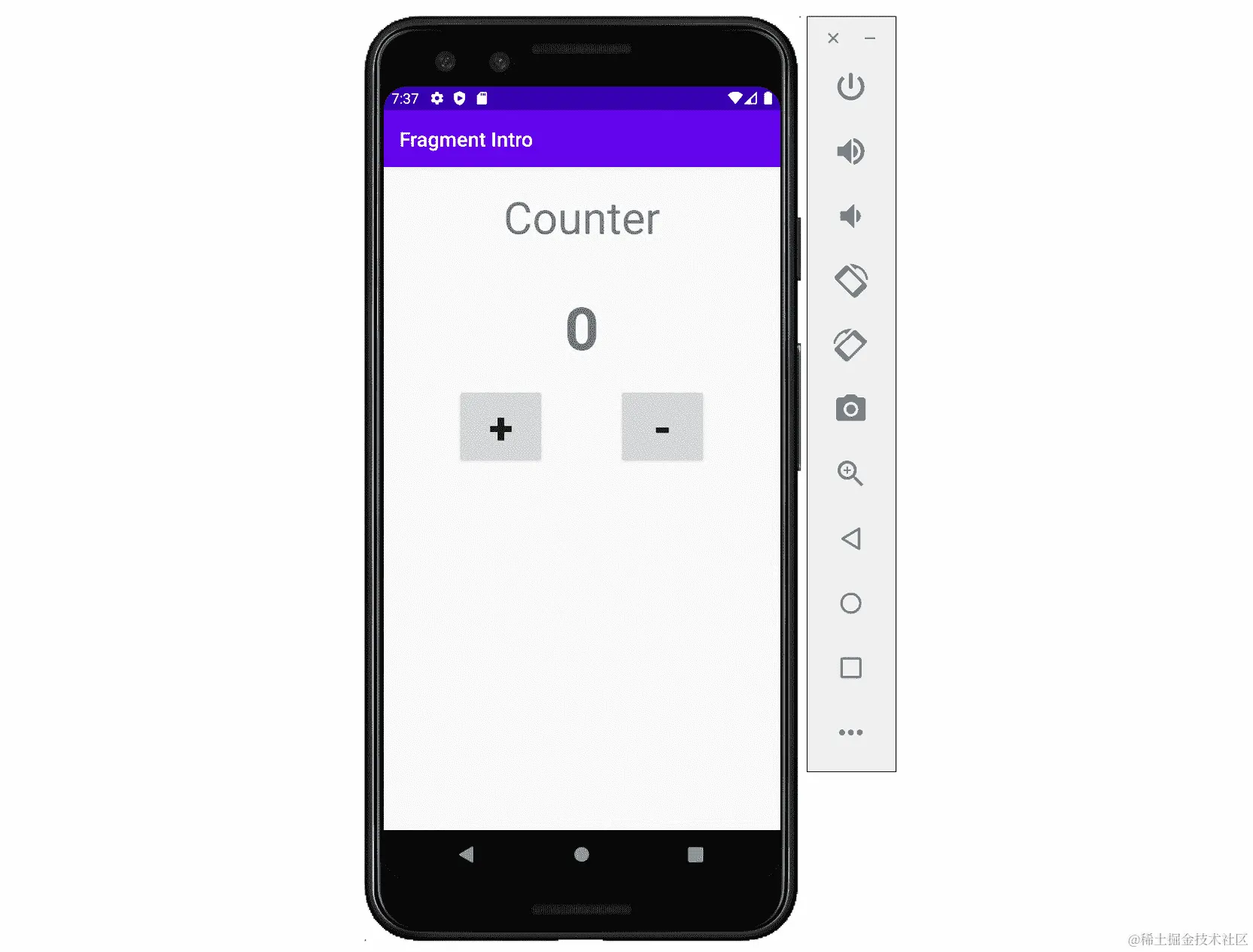

图 3.7：应用程序显示没有显示 StyleFragment

您已经在布局中包含了StyleFragment，但是因为CounterFragment的宽度和高度设置为与其父级匹配（android:layout_width="match_parent android:layout_height="match_parent"），并且它是布局中的第一个视图，它占据了所有的空间。

您需要的是指定每个片段应占用的高度比例的方法。LinearLayout的方向设置为垂直，因此当layout_height未设置为match_parent时，片段将一个在另一个上方显示。为了定义这个高度的比例，您需要在activity_main.xml布局文件中的每个片段中添加另一个属性layout_weight。当您使用layout_weight来确定这个比例高度时，片段应该占用您设置的layout_height为0dp的高度。

1. 使用以下更改更新activity_main.xml布局，将两个片段的layout_height设置为0dp，并添加以下值的layout_weight属性：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/counter_fragment"
        android:name="com.example.fragmentintro.CounterFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="2"/>
    <fragment
        android:id="@+id/style_fragment"
        android:name="com.example.fragmentintro.StyleFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"/>
</LinearLayout>

这些更改使CounterFragment占据了StyleFragment两倍的高度，如图 3.8所示：

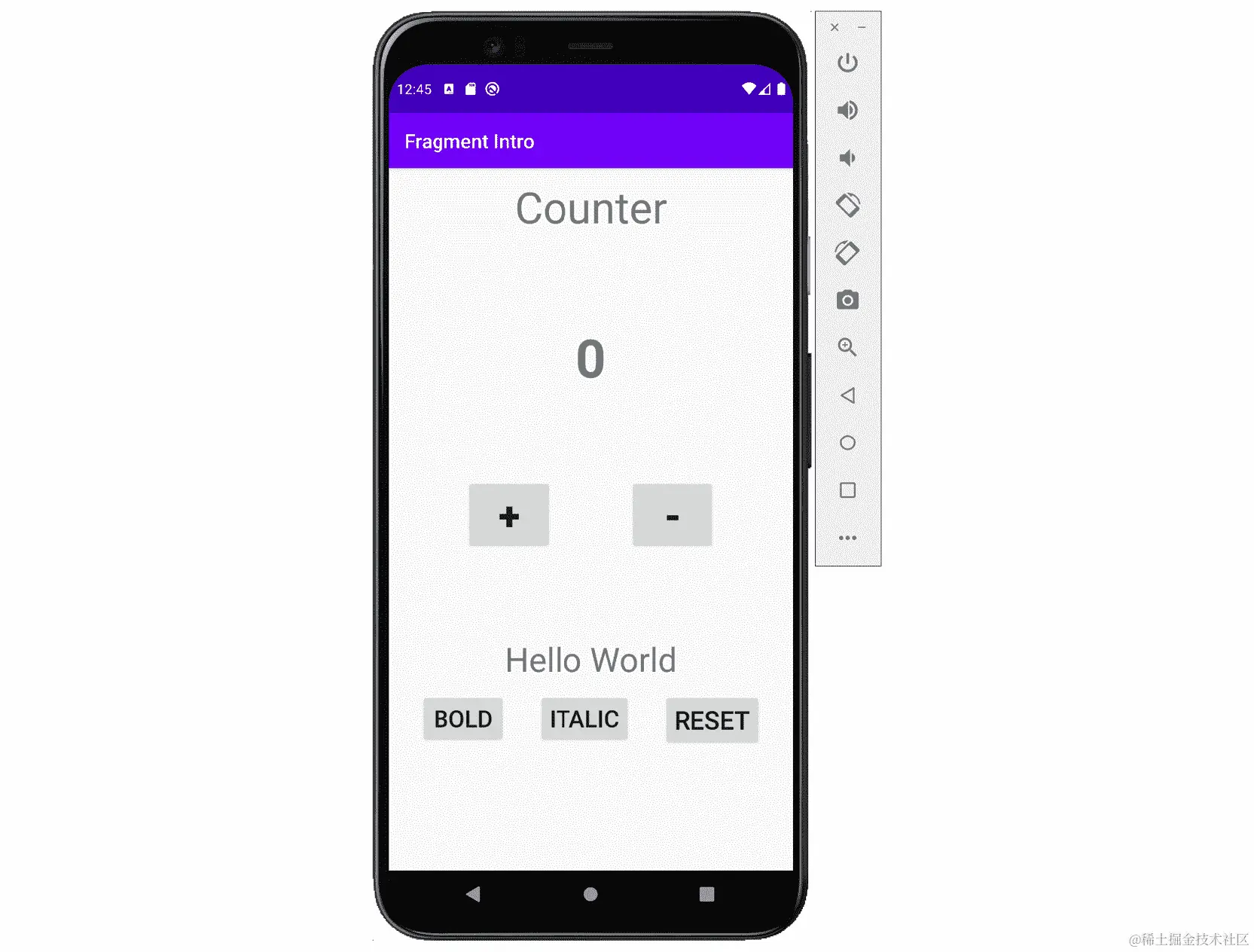

图 3.8：CounterFragment 分配了两倍的垂直空间

您可以通过更改权重值来尝试不同的布局显示效果。

1. 此时，按下样式按钮“粗体”和“斜体”将不会对文本Hello World产生影响。按钮操作尚未指定。下一步涉及向按钮添加交互性，以更改Hello World文本的样式。添加以下onViewCreated函数，覆盖其父类以在布局视图设置完成后向片段添加行为。您还需要添加以下小部件和字体导入以更改文本的样式：

click listeners to each button defined in the layout and setting the Hello World text to the desired Typeface. (In this context, Typeface refers to the style which will be applied to the text and not a font). The conditional statement for the bold_button checks whether the italic Typeface is set and if it is, to make the text bold and italic, and if not, just make the text bold. This logic works the opposite way for the italic_button, checking the state of the Typeface and making the corresponding changes to the Typeface, initially setting it to italic if no TypeFace is defined.

1. 最后，reset_button清除Typeface并将其设置回正常。运行应用程序并单击ITALIC和BOLD按钮。您应该看到如图 3.9所示的显示：

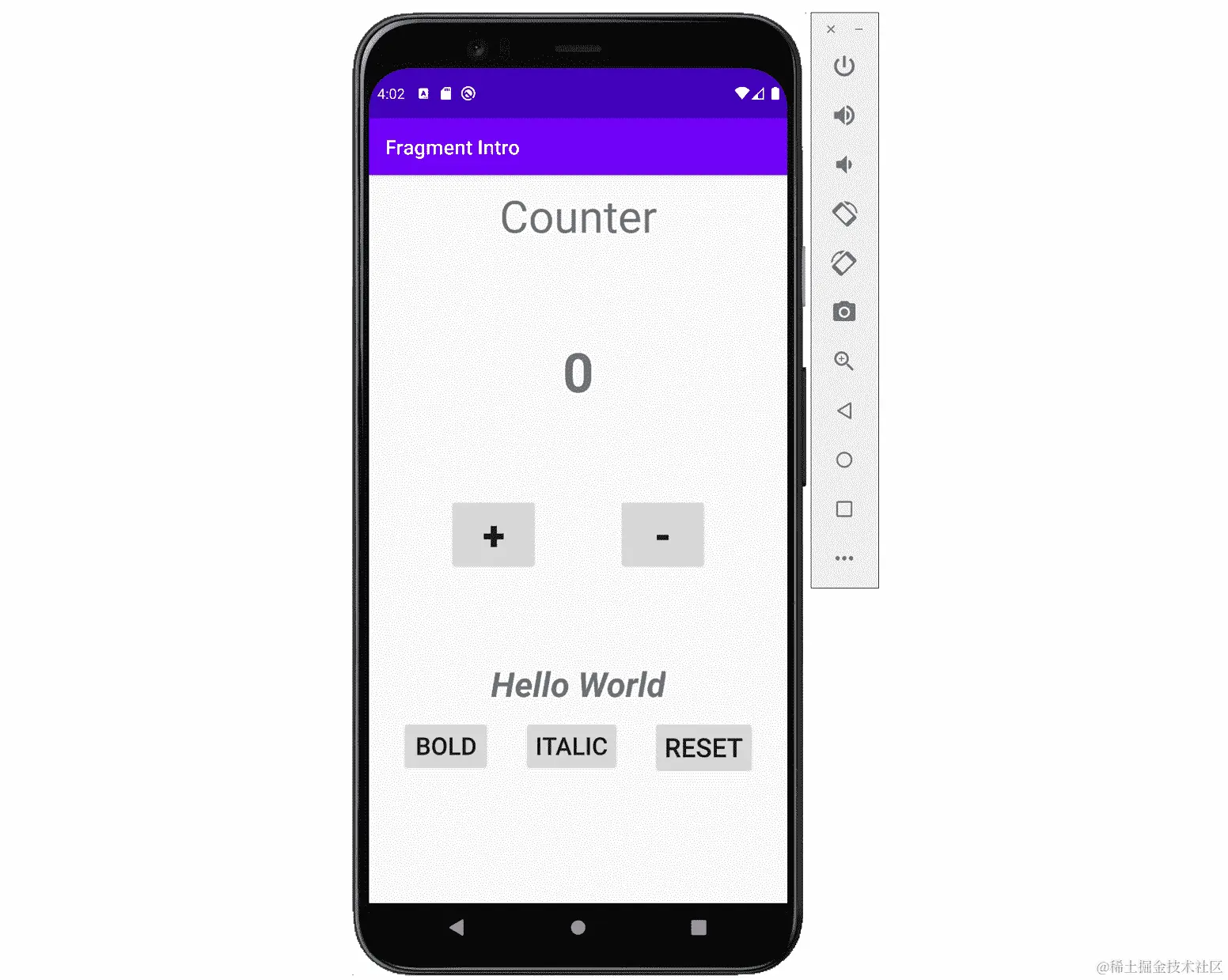

图 3.9：StyleFragment 将文本设置为粗体和斜体

这个练习虽然简单，但展示了使用片段的一些基本概念。用户可以与应用程序的功能进行交互，可以独立开发，并不依赖于将两个或更多功能捆绑到一个布局和活动中。这使得片段可重用，并意味着在开发应用程序时，您可以专注于将定义良好的 UI、逻辑和功能添加到单个片段中。

静态片段和双窗格布局

上一个练习介绍了静态片段，可以在活动 XML 布局文件中定义。Android 开发环境的一个优点是可以为不同的屏幕尺寸创建不同的布局和资源。这用于决定根据设备是手机还是平板电脑来显示哪些资源。随着平板电脑尺寸的增大，布局 UI 元素的空间也会大幅增加。Android 允许根据许多不同的形状因素指定不同的资源。用于在res（资源）文件夹中定义平板电脑的限定符经常是sw600dp。这表示如果设备的最短宽度（sw）超过 600 dp，则使用这些资源。此限定符用于 7 英寸平板电脑及更大的设备。平板电脑支持所谓的双窗格布局。窗格代表用户界面的一个独立部分。如果屏幕足够大，那么可以支持两个窗格（双窗格）布局。这也提供了一个窗格与另一个窗格互动以更新内容的机会。

练习 3.03：静态片段的双窗格布局

在这个练习中，您将创建一个简单的应用程序，显示星座列表和每个星座的特定信息。它将在手机和平板电脑上使用不同的显示方式。手机将显示一个列表，然后在另一个屏幕上打开所选列表项的内容，而平板电脑将在同一屏幕上的另一个窗格中显示相同的列表，并在另一个窗格中打开列表项的内容，以双窗格布局。为了实现这一点，您必须创建另一个布局，仅用于 7 英寸平板电脑及以上。执行以下步骤：

1. 首先，使用“空活动”创建一个名为“双窗格布局”的新 Android Studio 项目。创建完成后，转到已创建的布局文件res|layout|activity_main.xml。

2. 选择设计视图顶部工具栏中的此选项后，选择方向布局按钮。

3. 在此下拉菜单中，您可以选择“创建平板电脑变体”来创建应用程序的新文件夹。这将在main|res文件夹中创建一个名为'layout-sw600dp'的新文件夹，并添加布局文件activity_main.xml：

图 3.10：设计视图方向按钮下拉菜单

目前，它是在创建应用程序时添加的activity_main.xml文件的副本，但您将更改它以自定义平板电脑的屏幕显示。

为了演示双窗格布局的使用，您将创建一个星座列表，当选择列表项时，将显示有关星座的一些基本信息。

1. 转到顶部工具栏，选择文件 | 新建 | 片段 | 片段（空白）。将其命名为ListFragment。

对于这个练习，您需要更新strings.xml和themes.xml文件，添加以下条目：

strings.xml
    <string name="star_signs">Star Signs</string>
    <string name="symbol">Symbol: %s</string>
    <string name="date_range">Date Range: %s</string>
    <string name="aquarius">Aquarius</string>
    <string name="pisces">Pisces</string>
    <string name="aries">Aries</string>
    <string name="taurus">Taurus</string>
    <string name="gemini">Gemini</string>
    <string name="cancer">Cancer</string>
    <string name="leo">Leo</string>
    <string name="virgo">Virgo</string>
    <string name="libra">Libra</string>
    <string name="scorpio">Scorpio</string>
    <string name="sagittarius">Sagittarius</string>
    <string name="capricorn">Capricorn</string>
    <string name="unknown_star_sign">Unknown Star Sign</string>
themes.xml
    <style name="StarSignTextView"       parent="Base.TextAppearance.AppCompat.Large" >
        <item name="android:padding">18dp</item>
    </style>
    <style name="StarSignTextViewHeader"       parent="Base.TextAppearance.AppCompat.Display1" >
        <item name="android:padding">18dp</item>
    </style>

打开main | res | layout | fragment_list.xml文件，并用以下内容替换默认内容：

<?xml version="1.0" encoding="utf-8"?>
<ScrollView xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    tools:context=".ListFragment">
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical">
        <TextView
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:textSize="24sp"
            android:textStyle="bold"
            style="@style/StarSignTextView"
            android:text="@string/star_signs" />
        <View
            android:layout_width="match_parent"
            android:layout_height="1dp"
            android:background="?android:attr/dividerVertical" />
        <TextView
            android:id="@+id/aquarius"
            style="@style/StarSignTextView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="@string/aquarius" />
    </LinearLayout>
</ScrollView>

您将看到，第一个xml元素是一个ScrollView。ScrollView是一个ViewGroup，允许内容滚动，由于您将向其中添加 12 个星座到包含的LinearLayout中，这可能会占用比屏幕上可用的更多的垂直空间。

添加ScrollView可以防止内容在垂直方向上被截断，当没有足够的空间来显示它们时，可以滚动布局。ScrollView只能包含一个子视图。在这里，它是一个LinearLayout，由于内容将垂直显示，方向设置为垂直(android:orientation="vertical")。在第一个标题TextView下，您已添加了一个分隔符View和一个第一个星座水瓶座的TextView。

1. 按照相同的格式添加其他 11 个星座，首先添加分隔符，然后添加TextView。每个TextView的字符串资源名称和id应该相同。要创建视图的星座名称在strings.xml文件中指定。

注意

用于布置列表的技术对于示例来说是可以的，但在真实的应用程序中，您将创建一个专用于显示可以滚动的列表的RecyclerView，并通过适配器将数据绑定到列表上。您将在后面的章节中介绍这个。

1. 接下来创建StarSignListener，并通过添加以下内容使MainActivity实现它：

interface StarSignListener {
    fun onSelected(id: Int)
}
class MainActivity : AppCompatActivity(), StarSignListener {
    ...
    override fun onSelected(id: Int) {
        TODO("not implemented yet")
    }
}

这就是当用户从ListFragment中选择一个星座时，片段将如何与活动进行通信，并根据是否可用双窗格添加逻辑。

1. 创建布局文件后，进入ListFragment类，并使用下面的内容更新它，保持onCreateView()不变。您可以在onAttach()回调中看到，您声明活动实现了StarSignListener接口，因此当用户点击列表中的项目时可以通知它：在文件顶部与其他导入一起添加onAttach所需的Context的导入：

onCreateView. You set up the buttons with a click listener in onViewCreated and then you handle clicks in onClick.The `listOf` syntax in `onViewCreated` is a way of creating a `readonly` list with the specified elements, which in this case are your star sign `TextViews`. Then, in the following code, you loop over these `TextViews`, setting the `click listener` for each of the individual `TextViews` by iterating over the `TextView` list with the `forEach` statement. The `it` syntax here refers to the element of the list that is being operated on, which will be one of the 12 star sign `TextViews`.

1. 最后，onClick语句通过StarSignListener与活动通信，当列表中的星座之一被点击时：

v?.let { starSign ->
    starSignListener.onSelected(starSign.id)
}

您可以使用?检查指定为v的视图是否为空，然后只有在它不为空时才使用let作用域函数进行操作，然后将星座的id传递给Activity/StarSignListener。

注意

监听器是对变化做出反应的常见方式。通过指定Listener接口，您正在指定一个要履行的合同。然后通知实现类监听器操作的结果。

1. 接下来创建DetailFragment，它将显示星座的详细信息。创建一个与之前相同的片段，并将其命名为DetailFragment。用以下 XML 文件替换fragment_detail布局文件的内容：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".DetailFragment">
    <TextView
        android:id="@+id/star_sign"
        style="@style/StarSignTextViewHeader"
        android:textStyle="bold"
        android:gravity="center"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        tools:text="Aquarius"/>
    <TextView
        android:id="@+id/symbol"
        style="@style/StarSignTextView"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        tools:text="Water Carrier"/>
    <TextView
        android:id="@+id/date_range"
        style="@style/StarSignTextView"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        tools:text="Date Range: January 20 - February 18" />
</LinearLayout>

在这里，您创建一个简单的LinearLayout，它将显示星座名称、星座符号和日期范围。您将在DetailFragment中设置这些值。

1. 打开DetailFragment，并使用以下文本更新内容，并将小部件导入到导入列表中：

onCreateView inflates the layout as normal. The setStarSignData() function is what populates the data from the passed in starSignId. The when expression is used to determine the ID of the star sign and set the appropriate contents.The `setStarSignData` function above formats text passed with the `getString` function – `getString(R.string.symbol,"Water Carrier")`, for example, passes the text `Water Carrier` into the `symbol` string, `<string name="symbol">Symbol: %s</string>`, and replaces the `%s` with the passed-in value. You can see what other string formatting options there are in the official docs: [`developer.android.com/guide/topics/resources/string-resource`](https://developer.android.com/guide/topics/resources/string-resource).Following the pattern introduced by the star sign `aquarius`, add the other 11 star signs below the `aquarius` block. For simplicity, all of the detailed text of the star sign has not been added into the `strings.xml` file. Consult the example here for the completed class file:[`packt.live/35Vynkx`](http://packt.live/35Vynkx)Right now, you have added both `ListFragment` and `DetailFragment`. Currently, however, they have not been synced together, so selecting the star sign item in the `ListFragment` does not load contents into the `DetailFragment`. Let's look at how you can change that.

1. 首先，您需要在layout文件夹和layout-sw600dp中更改activity_main.xml的布局。

2. 在项目视图中打开res | layout | activity_main.xml。在默认的 Android 视图中打开res | layout | activity_main.xml，并选择不带（sw600dp）的顶部activity_main.xml文件。用以下内容替换内容：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/star_sign_list"
        android:name="com.example.staticfragments.ListFragment"
        android:layout_height="match_parent"
        android:layout_width="match_parent"/>
</androidx.constraintlayout.widget.ConstraintLayout>

1. 然后打开res | layout-sw600dp | activity_main.xml（如果在项目视图中）。在默认的 Android 视图中打开res | layout | activity_main.xml（sw600dp）。用以下内容替换内容：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    tools:context=".MainActivity">
    <fragment
        android:id="@+id/star_sign_list"
        android:name="com.example.staticfragments.ListFragment"
        android:layout_height="match_parent"
        android:layout_width="0dp"
        android:layout_weight="1"/>
    <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="?android:attr/dividerVertical" />
    <fragment
        android:id="@+id/star_sign_detail"
        android:name="com.example.staticfragments.DetailFragment"
        android:layout_height="match_parent"
        android:layout_width="0dp"
        android:layout_weight="2"/>
</LinearLayout>

您正在添加一个LinearLayout，默认情况下会水平布局其内容。

您添加了ListFragment，一个分隔线，然后是DetailFragment并分配了适当的 ID。还要注意，您正在使用权重的概念来分配每个片段可用空间。当您这样做时，您指定了android:layout_width="0dp"。然后，layout_weight根据权重测量设置了宽度的比例，因为LinearLayout被设置为水平布局片段。ListFragment指定为android:layout_weight="1"，DetailFragment指定为android:layout_weight="2"，这告诉系统将DetailFragment分配为ListFragment的两倍宽度。在这种情况下，包括固定 dp 宽度的分隔线在内，这将导致ListFragment大约占据宽度的三分之一，而DetailFragment占据宽度的三分之二。

1. 要查看应用程序，请按照第一章，创建您的第一个应用程序中显示的方式创建一个新的虚拟设备，并选择Category | Tablet | Nexus 7。

2. 这将创建一个 7 英寸的平板。然后启动虚拟设备并运行应用程序。当您在纵向模式下启动平板时，您将看到初始视图：

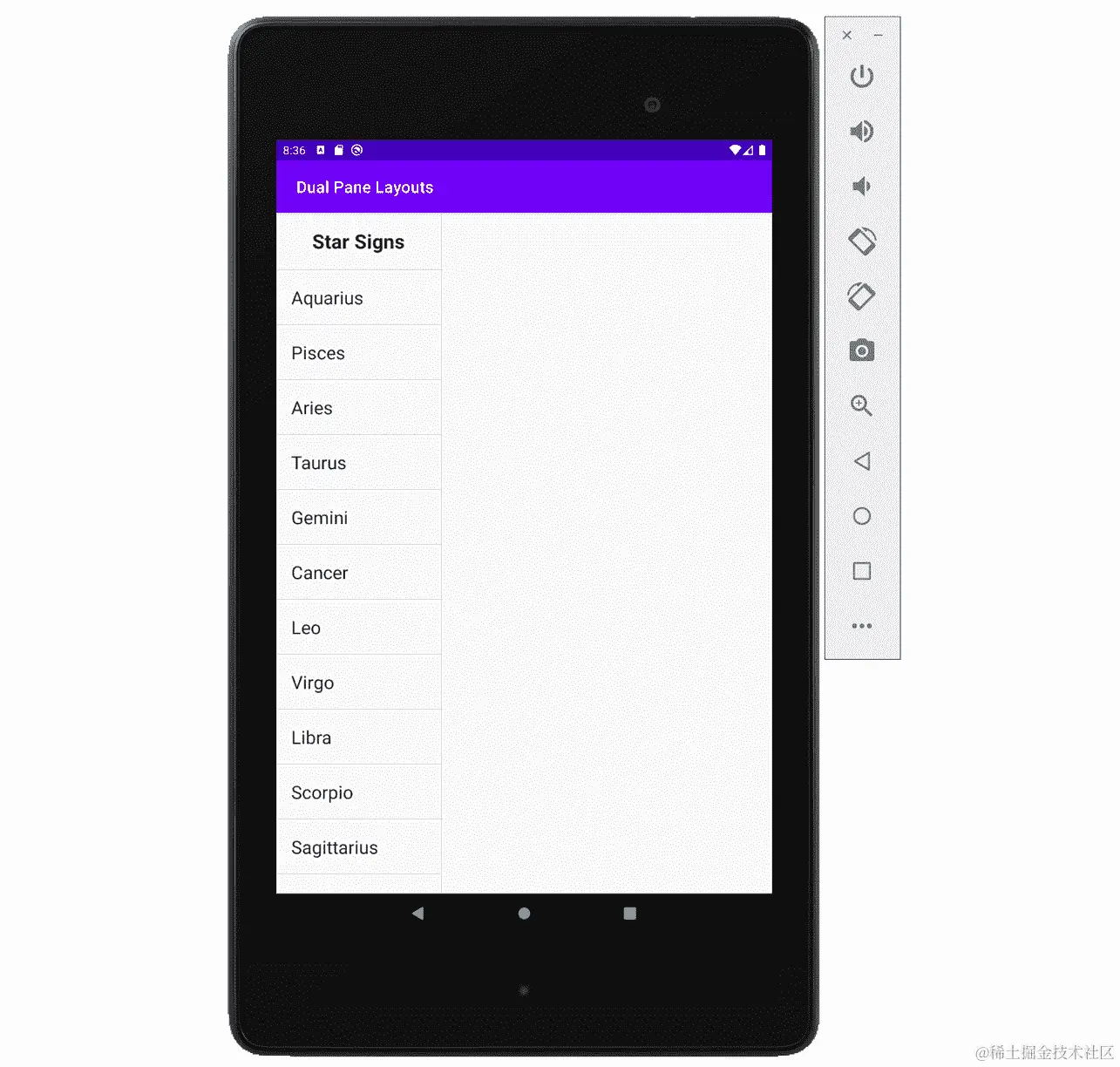

图 3.11：初始星座应用 UI 显示

您可以看到列表占据了屏幕的大约三分之一，空白空间占据了屏幕的三分之二。

1. 单击虚拟设备上的底部旋转按钮，将虚拟设备顺时针旋转 90 度。

2. 完成后，虚拟设备将进入横向模式。但是，它不会改变屏幕方向为横向。

3. 要做到这一点，请单击虚拟设备左下角的旋转按钮。您还可以选择虚拟设备顶部的状态栏，向下拖动以显示快速设置栏，然后通过选择旋转按钮来打开自动旋转。

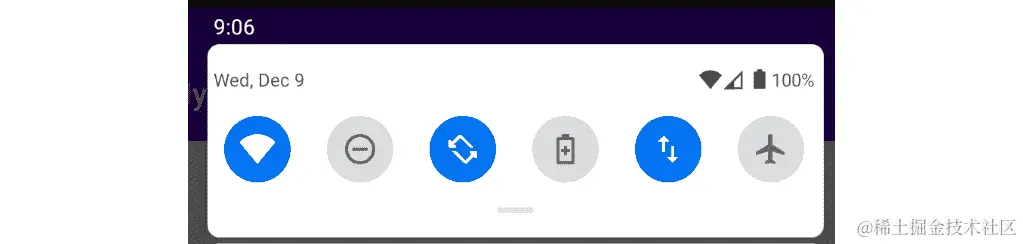

图 3.12：自动旋转已选择的快捷设置栏

1. 然后，这将改变平板的布局为横向：

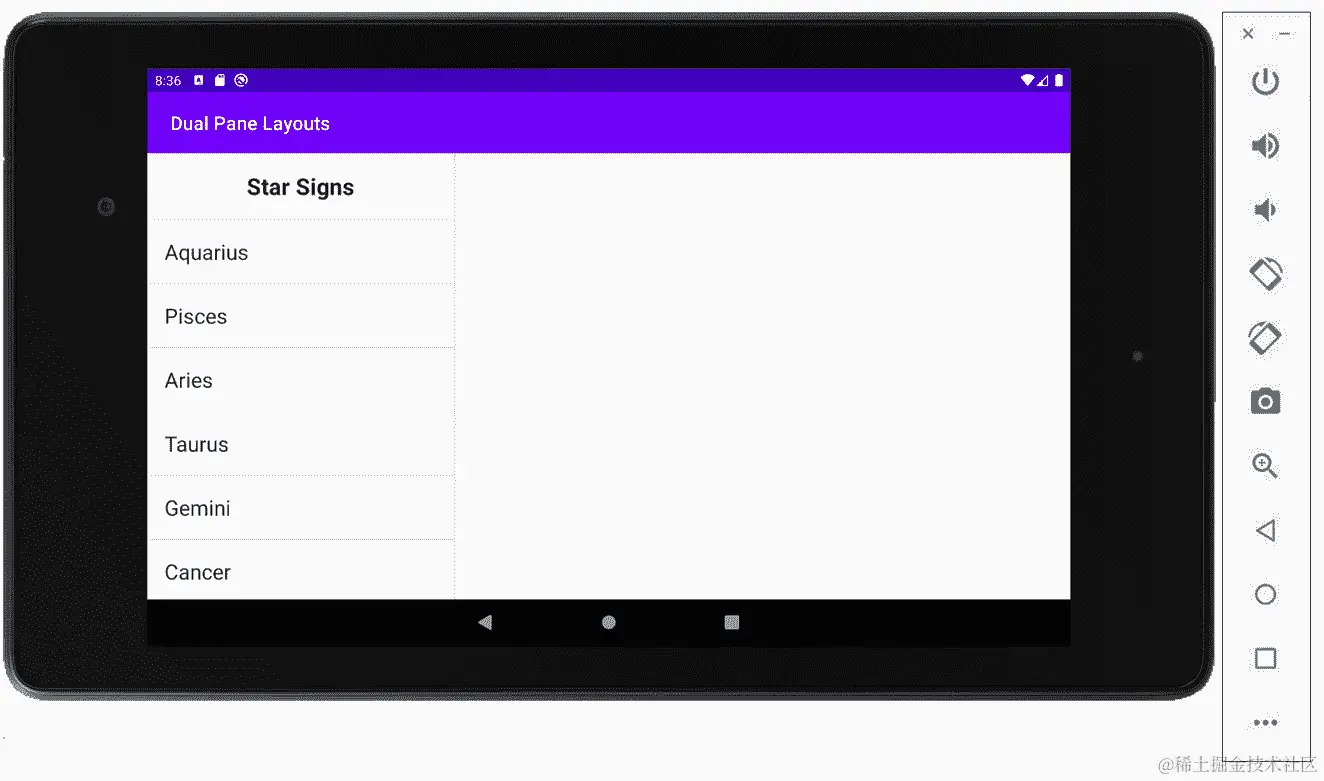

图 3.13：平板上横向显示的初始星座应用 UI 显示

1. 接下来要做的是启用选择列表项以将内容加载到屏幕的Detail窗格中。为此，我们需要在MainActivity中进行更改。更新以下代码以按照检索视图的 ID 模式检索片段：

package com.example.dualpanelayouts
import android.content.Intent
import android.os.Bundle
import android.view.View
import androidx.appcompat.app.AppCompatActivity
const val STAR_SIGN_ID = "STAR_SIGN_ID"
interface StarSignListener {
    fun onSelected(id: Int)
}
class MainActivity : AppCompatActivity(), StarSignListener {
    var isDualPane: Boolean = false
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        isDualPane = findViewById<View>(R.id.star_sign_detail) != null
    }
    override fun onSelected(id: Int) {
       if (isDualPane) {
           val detailFragment = supportFragmentManager
            .findFragmentById(R.id.star_sign_detail) as DetailFragment
           detailFragment.setStarSignData(id)
       } else {
           val detailIntent = Intent(this,
             DetailActivity::class.java).apply {
              putExtra(STAR_SIGN_ID, id)
           }
            startActivity(detailIntent)
        }
    }
}

注意

此示例及其后续示例使用supportFragmentManager.findFragmentById。

但是，如果您在片段 XML 中添加标签，也可以通过Tag检索片段，方法是使用android:tag="MyFragmentTag"。

1. 然后，您可以使用supportFragmentManager.findFragmentByTag("MyFragmentTag")检索片段。

2. 为了从片段中检索数据，活动需要实现StarSignListener。这完成了在片段中设置的合同，以将详细信息传递回实现类。onCreate函数设置布局，然后通过检查DetailFragment是否在活动的膨胀布局中，通过检查 id R.id.star_sign_detail是否存在来检查。从项目视图中，res | layout | activity_main.xml文件只包含ListFragment，但您已在res | layout-sw600dp | activity_main.xml文件中添加了代码，以包含带有android:id="@+id/star_sign_detail"的DetailFragment。这将用于 Nexus 7 平板的布局。在默认的 Android 视图中打开res | layout | activity_main.xml，然后选择顶部的不带（sw600dp）的activity_main.xml文件，然后选择activity_main.xml (sw600dp)以查看这些差异。

3. 现在我们可以通过StarSignListener从ListFragment传递星座 ID 回到MainActivity，并将其传递到DetailFragment。通过检查isDualPane布尔值来实现这一点，如果评估为true，则可以使用以下代码将星座 ID 传递给DetailFragment：

val detailFragment = supportFragmentManager .findFragmentById   (R.id.star_sign_detail) as DetailFragment
detailFragment.setStarSignData(id)

1. 您将片段从id转换为DetailFragment并调用以下内容：

detailFragment.setStarSignData(id)

1. 由于您已在片段中实现了此功能，并通过id进行内容显示的检查，因此 UI 已更新：

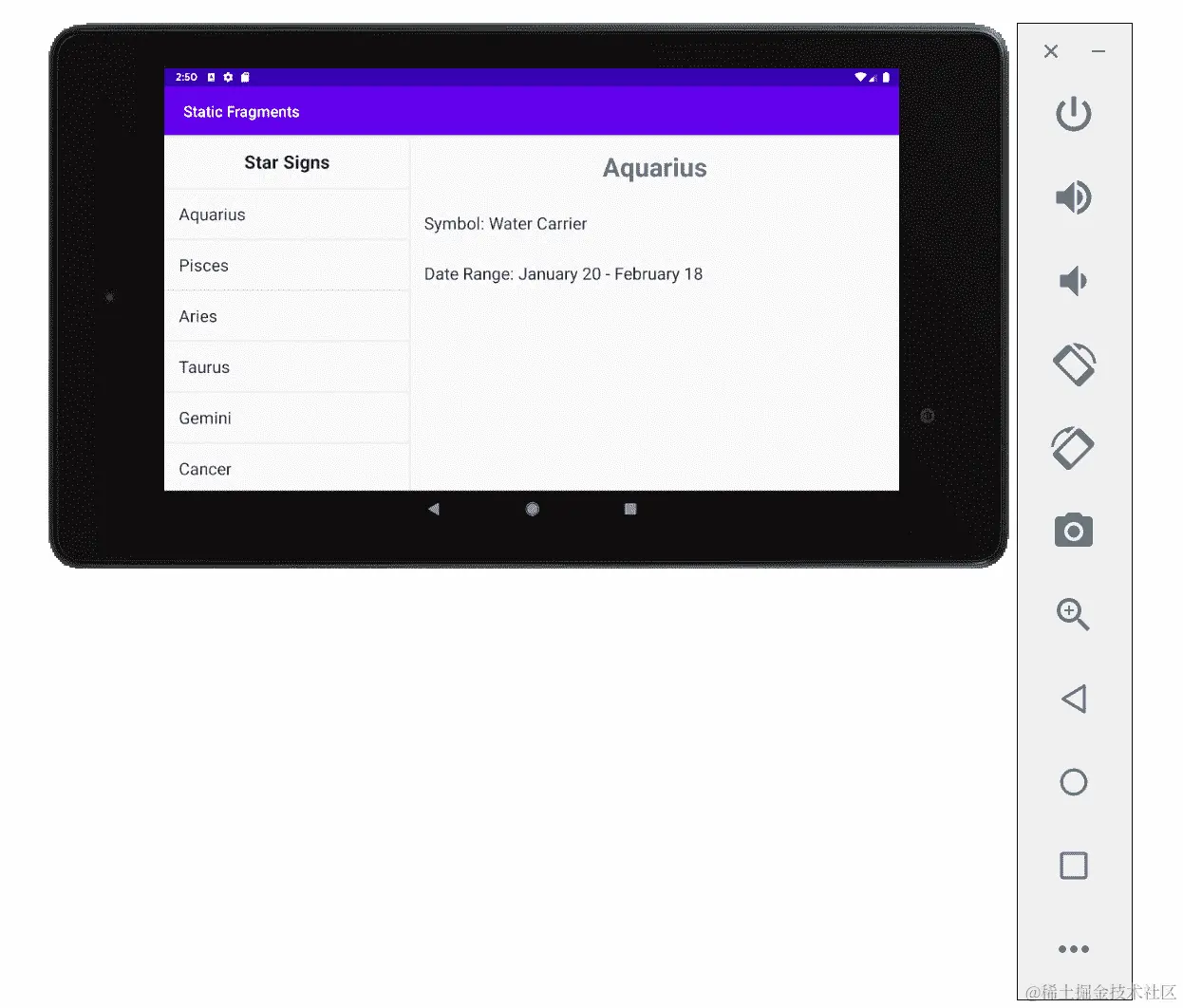

图 3.14：平板上星座应用双窗口显示

1. 现在点击列表项按预期工作，显示双窗格布局，并正确设置内容。

2. 然而，如果设备不是平板，即使点击了列表项，也不会发生任何事情，因为没有else分支条件来处理设备不是平板的情况，这由isDualPane布尔值定义。显示将如图 3.15所示，并且在选择项目时不会发生变化：

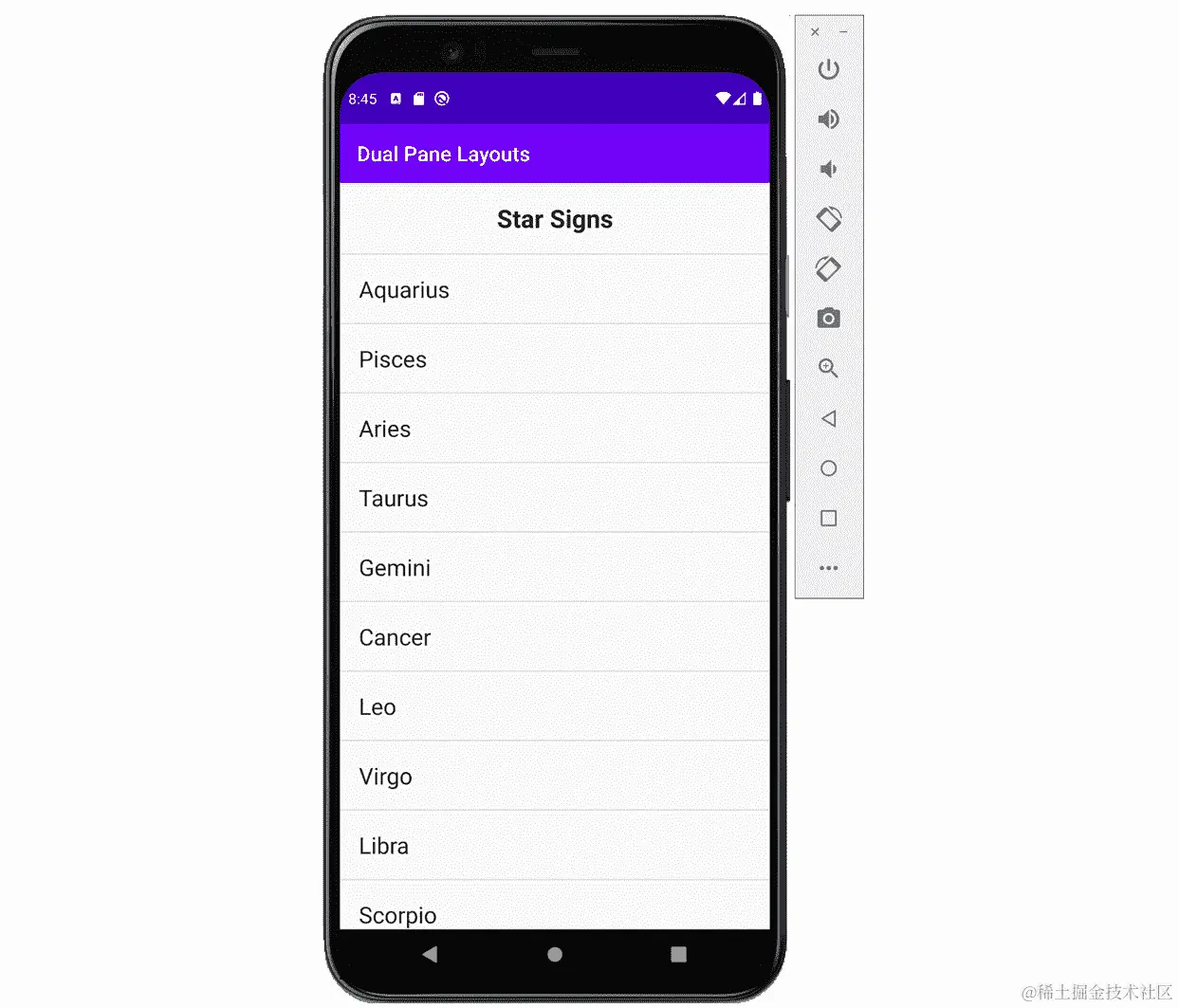

图 3.15：手机上初始星座应用 UI 显示

1. 您将在另一个活动中显示星座详情。通过转到文件 | 新建 | 活动 | 空活动来创建一个新的DetailActivity。创建后，使用此布局更新activity_detail.xml：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".DetailActivity">
    <fragment
        android:id="@+id/star_sign_detail"
        android:name="com.example.staticfragments.DetailFragment"
        android:layout_height="match_parent"
        android:layout_width="match_parent"/>
</androidx.constraintlayout.widget.ConstraintLayout>

1. 这将DetailFragment添加为布局中唯一的片段。现在使用以下内容更新DetailActivity：

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_detail)
    val starSignId = intent.extras?.getInt(STAR_SIGN_ID, 0) ?: 0
    val detailFragment = supportFragmentManager       .findFragmentById(R.id.star_sign_detail) as DetailFragment
    detailFragment.setStarSignData(starSignId)
}

1. 预计星座id将通过在意图的额外设置键（也称为id）从另一个活动传递到此活动，以在DetailFragment中设置星座 ID。接下来，您需要实现isDualPane检查的else分支，以通过意图传递星座 ID 启动DetailActivity。更新MainActivity以执行以下操作。您还需要将Intent导入添加到导入列表中：

import android.content.Intent
override fun onSelected(id: Int) {
    if (isDualPane) {
        val detailFragment = supportFragmentManager
          .findFragmentById(R.id.star_sign_detail)
          as DetailFragment
        detailFragment.setStarSignData(id)
    } else {
        val detailIntent = Intent(this, DetailActivity::class.java)
          .apply {
           putExtra(STAR_SIGN_ID, id)
        }
        startActivity(detailIntent)
    }
}

1. 在手机显示上点击星座名称中的一个，它会在DetailActivity中显示内容，占据整个屏幕而不显示列表：

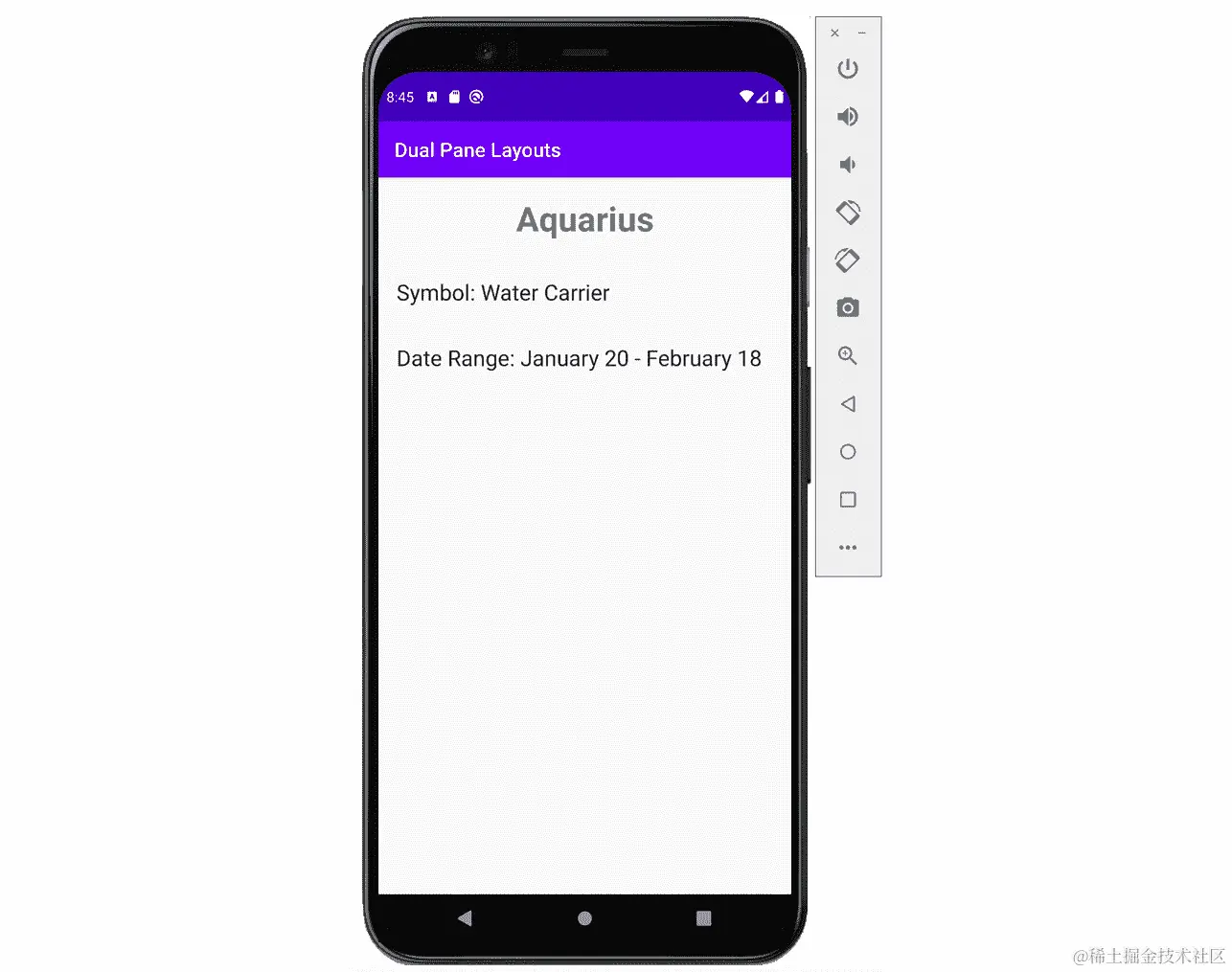

图 3.16：手机上单窗格星座详情屏幕

这个练习展示了片段的灵活性。它们可以封装应用程序不同功能的逻辑和显示，可以根据设备的形态因素以不同的方式集成。它们可以以各种方式在屏幕上排列，这受到它们所包含的布局的限制，因此它们可以作为双窗格布局的一部分或全部，也可以作为单窗格布局的一部分。这个练习展示了在平板上并排布置片段，但它们也可以以其他方式叠放在一起以及以各种其他方式排列。下一个主题将说明应用程序中使用的片段配置不必在 XML 中静态指定，而也可以动态完成。

动态片段

到目前为止，您只看到了在编译时以 XML 形式添加的片段。虽然这可以满足许多用例，但您可能希望在运行时动态添加片段以响应用户的操作。这可以通过将ViewGroup添加为片段的容器，然后向ViewGroup添加、替换和移除片段来实现。这种技术更灵活，因为片段可以一直处于活动状态，直到不再需要，然后被移除，而不是像您在静态片段中看到的那样总是在 XML 布局中被膨胀。如果需要 3 或 4 个以上的片段来满足一个活动中的不同用户旅程，那么首选选项是通过动态添加/替换片段来响应用户在 UI 中的交互。当用户与 UI 的交互在编译时是固定的，并且您预先知道需要多少片段时，使用静态片段效果更好。例如，从列表中选择项目以显示内容就是这种情况。

练习 3.04：动态向活动添加片段

在这个练习中，我们将构建与之前相同的星座应用程序，但将演示如何动态地将列表和详细片段添加到屏幕布局中，而不是直接在 XML 布局中添加。您还可以向片段传递参数。为简单起见，您将为手机和平板创建相同的配置。执行以下步骤：

1. 创建一个名为Dynamic Fragments的Empty Activity的新项目。

2. 完成后，添加以下依赖项，您需要使用FragmentContainerView，这是一个优化的 ViewGroup，用于处理 Fragment Transactions 到app/build.gradle中的dependences{ }块中：

implementation 'androidx.fragment:fragment-ktx:1.2.5'

1. 从练习 3.03，使用静态片段创建双窗格布局中复制以下 XML 资源文件的内容，并将其添加到此练习中的相应文件中：strings.xml（将app_name字符串从Static Fragments更改为Dynamic Fragments），fragment_detail.xml和fragment_list.xml。所有这些文件都存在于上一个练习中创建的项目中，您只是将内容添加到这个新项目中。然后将DetailFragment和ListFragment复制到新项目中。您需要将这两个文件中的包名称从package com.example.staticfragments更改为package com.example.dynamicfragments。最后，将上一个练习中在 themes.xml 中基本应用程序样式下定义的样式添加到此项目中的 themes.xml 中。

2. 您现在已经设置了与上一个练习中相同的片段。现在打开activity_main.xml布局，并用以下内容替换其内容：

<?xml version="1.0" encoding="utf-8"?>
<androidx.fragment.app.FragmentContainerView   xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/fragment_container"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />

这是您将要向其中添加片段的FragmentContainerView。您会注意到在布局 XML 中没有添加片段，因为这些将会动态添加。

1. 进入MainActivity并用以下内容替换其内容：

package com.example.dynamicfragments
import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import androidx.fragment.app.FragmentContainerView
class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        if (savedInstanceState == null) {
            findViewById<FragmentContainerView>              (R.id.fragment_container)?.let { frameLayout ->
                val listFragment = ListFragment()
                supportFragmentManager.beginTransaction()
                    .add(frameLayout.id, listFragment).commit()
            }
        }
    }
}

您正在获取activity_main.xml中指定的FrameLayout的引用，创建一个新的ListFragment，然后将此片段添加到 ID 为fragment_container的ViewGroup FrameLayout中。指定的片段事务是add，因为您首次向FrameLayout添加片段。您调用commit()立即执行事务。使用savedInstanceState进行空值检查，只有在没有状态需要恢复时才添加此ListFragment，如果先前已添加了片段，则会有状态需要恢复。

1. 接下来，使MainActivity实现StarSignListener，并添加一个常量以将星座从ListFragment传递到DetailFragment：

class MainActivity : AppCompatActivity(), StarSignListener {
...
override fun onSelected(id: Int) {
    }
}

1. 现在，如果运行应用程序，您将看到星座列表显示在手机和平板电脑上。

现在你遇到的问题是如何将星座 ID 传递给DetailFragment，因为它现在不在 XML 布局中了。

一种选择是使用与上一个示例相同的技术，创建一个新活动并通过意图传递星座 ID，但是您不应该创建新活动来添加新片段，否则您可能会放弃片段而只使用活动。您将用DetailFragment替换FrameLayout中的ListFragment，但首先，您需要找到一种方法将星座 ID 传递到DetailFragment中。您可以通过在创建片段时将此id作为参数传递来实现这一点。这样做的标准方法是在片段中使用Factory方法。

1. 将以下代码添加到DetailFragment的底部：（当您使用模板/向导创建片段时，将添加一个示例工厂方法，您可以在此处更新）

companion object {
    private const val STAR_SIGN_ID = "STAR_SIGN_ID"
    fun newInstance(starSignId: Int) = DetailFragment().apply {
        arguments = Bundle().apply {
            putInt(STAR_SIGN_ID, starSignId)
        }
    }
}

伴随对象允许您将 Java 的静态成员等效添加到类中。在这里，您正在实例化一个新的DetailFragment并设置传递到片段中的参数。片段的参数存储在Bundle()中，因此与活动的意图额外项（也是一个 bundle）一样，您将值添加为键对。在这种情况下，您正在添加键STAR_SIGN_ID和值starSignId。

1. 接下来要做的是重写DetailFragment生命周期函数之一，以使用传入的参数：

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    val starSignId = arguments?.getInt(STAR_SIGN_ID, 0) ?: 0
    setStarSignData(starSignId)
}

1. 您在onViewCreated中执行此操作，因为在此阶段已完成片段的布局，并且可以访问视图层次结构（而如果您在onCreate中访问参数，则片段布局将不可用，因为这是在onCreateView中完成的）：

val starSignId = arguments?.getInt(STAR_SIGN_ID, 0) ?: 0

1. 此行从传入的片段参数中获取星座 ID，如果找不到STAR_SIGN_ID键，则设置默认值为0。然后调用setStarSignData(starSignId)来显示星座内容。

2. 现在，您只需要在MainActivity中实现StarSignListener接口，以从ListFragment中检索星座 ID：

class MainActivity : AppCompatActivity(), StarSignListener {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        if (savedInstanceState == null) {
            findViewById<FragmentContainerView>              (R.id.fragment_container)?.let { frameLayout ->
                val listFragment = ListFragment()
                supportFragmentManager.beginTransaction()
                    .add(frameLayout.id, listFragment).commit()
            }
        }
    }
DetailFragment as explained earlier with the factory method passing in the star sign ID: DetailFragment.newInstance(starSignId).

此时，ListFragment仍然是添加到活动FrameLayout的片段。您需要用DetailFragment替换它，这需要另一个事务。但这次，您使用replace函数将ListFragment替换为DetailFragment。在提交事务之前，您调用.addToBackStack(null)，这样当按下返回按钮时应用程序不会退出，而是通过弹出DetailFragment来返回ListFragment。

此练习介绍了动态向活动添加片段。下一个主题介绍了创建片段的更明确定义的结构，称为导航图。

Jetpack Navigation

使用动态和静态片段，虽然非常灵活，但会在您的应用中引入大量样板代码，并且在用户旅程需要添加、删除和替换多个片段并管理返回堆栈时可能会变得非常复杂。正如您在第一章，创建您的第一个应用中学到的，谷歌引入了 Jetpack 组件，以在您的代码中使用已建立的最佳实践。Jetpack 组件套件中的Navigation组件使您能够减少样板代码并简化应用程序内的导航。我们现在将使用它来更新星座应用程序以使用这个组件。

练习 3.05：添加 Jetpack 导航图

在这个练习中，我们将重用上一个练习中的大部分类和资源。我们将首先创建一个空项目并复制资源。接下来，我们将添加依赖项并创建一个导航图。使用逐步方法，我们将配置导航图并添加目的地以在片段之间导航。执行以下步骤：

1. 创建一个名为Jetpack Fragments的Empty Activity的新项目。

2. 从上一个练习中复制strings.xml、fragment_detail.xml、fragment_list.xml、DetailFragment和ListFragment，记得在strings.xml中更改app_name字符串和片段类的包名称。最后，将上一个练习中在 themes.xml 中定义的样式添加到此项目的 themes.xml 中的基本应用程序样式下面。您还需要在MainActivity的类头上方添加常量属性const val STAR_SIGN_ID = "STAR_SIGN_ID"。

3. 完成后，将以下依赖项添加到app/build.gradle中的dependences{ }块中，以便使用Navigation组件：

implementation "androidx.navigation:navigation-fragment-ktx:2.3.2"
implementation "androidx.navigation:navigation-ui-ktx:2.3.2"

1. 它会提示您在屏幕右上角点击立即同步以更新依赖项。点击按钮，更新后，请确保选择了'app'模块，然后转到文件 | 新建 | Android 资源文件：

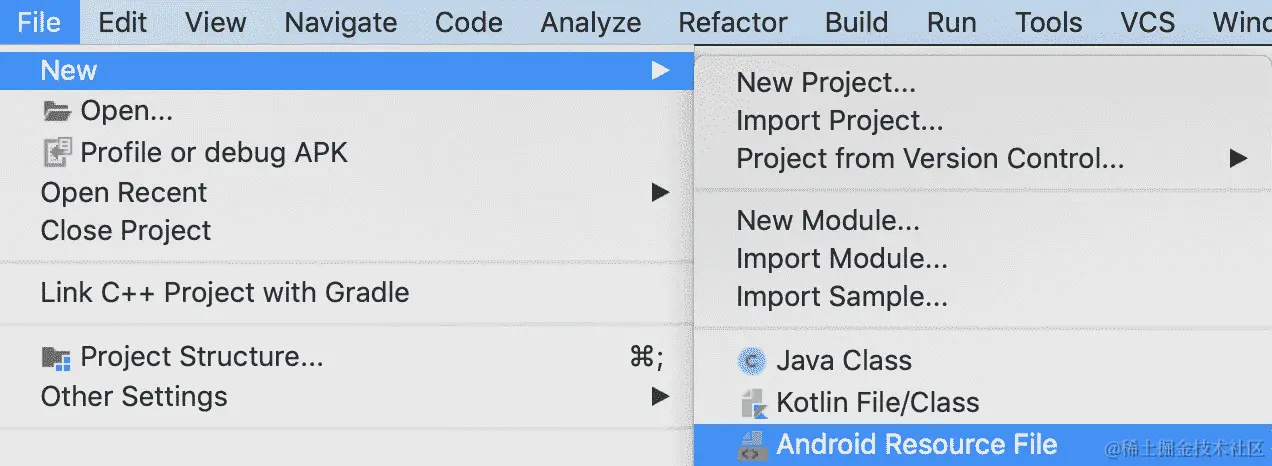

图 3.17：创建 Android 资源文件的菜单选项

1. 一旦出现此对话框，将资源类型更改为导航，然后将文件命名为nav_graph：

图 3.18：新资源文件对话框

单击“确定”继续。这将在res文件夹中创建一个名为Navigation的新文件夹，其中包含nav_graph.xml。

1. 打开文件，您会看到以下代码：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/nav_graph">
</navigation>

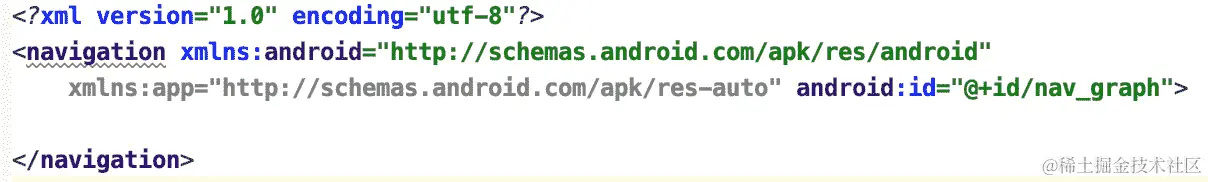

因为它没有被任何地方使用，您可能会看到<navigation>元素被红色下划线标记的警告：

图 3.19：导航未使用警告下划线

现在先忽略这个。

1. 使用以下代码更新nav_graph.xml导航文件：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/  android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/starSignList">
    <fragment
        android:id="@+id/starSignList"
        android:name="com.example.jetpackfragments.ListFragment"
        android:label="List"
        tools:layout="@layout/fragment_list">
        <action
            android:id="@+id/star_sign_id_action"
            app:destination="@id/starSign">
        </action>
    </fragment>
    <fragment
        android:id="@+id/starSign"
        android:name="com.example.jetpackfragments.DetailFragment"
        android:label="Detail"
        tools:layout="@layout/fragment_detail" />
</navigation>

上述文件是一个可工作的Navigation图。虽然语法不熟悉，但它非常容易理解：

a. ListFragment和DetailFragment存在，就像您添加静态片段时一样。

b. 在根<navigation>元素上有一个id来标识图形，以及在片段本身上有 ID。导航图引入了目的地的概念，因此在根navigation级别上，有app:startDestination，它具有starSignList的 ID，这是ListFragment，然后在<fragment>标签内，有<action>元素。

c. 操作是将导航图中的目的地链接在一起的内容。此处的目的地操作具有 ID，因此您可以在代码中引用它，并且具有一个目的地，当使用时，它将指向。

现在您已经添加了导航图，您需要使用它来将活动和片段链接在一起。

1. 打开activity_main.xml，并将ConstraintLayout内的TextView替换为以下FragmentContainerView：

<?xml version="1.0" encoding="utf-8"?>
<androidx.fragment.app.FragmentContainerView   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/nav_host_fragment"
    android:name="androidx.navigation.fragment.NavHostFragment"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:defaultNavHost="true"
    app:navGraph="@navigation/nav_graph" />

已添加了一个名为android:name="androidx.navigation.fragment.NavHostFragment"的FragmentContainerView。它将托管刚刚创建的app:navGraph="@navigation/nav_graph"中的片段。app:defaultNavHost表示它是应用程序的默认导航图。它还在一个片段替换另一个片段时控制后退导航。你可以在布局中有多个NavHostFragment来控制屏幕的两个或更多区域，这些区域管理它们自己的片段，你可能会在平板电脑上使用双窗格布局，但只能有一个默认值。

你需要做一些改变，以使应用程序在ListFragment中按预期工作。

1. 首先，删除类文件头和对StarSignListener的引用。因此，以下内容将被替换：

interface StarSignListener {
    fun onSelected(starSignId: Int)
}
class ListFragment : Fragment(), View.OnClickListener {
    private lateinit var starSignListener: StarSignListener
    override fun onAttach(context: Context) {
        super.onAttach(context)
        if (context is StarSignListener) {
            starSignListener = context
        } else {
            throw RuntimeException("Must implement StarSignListener")
        }
    }

并用下面的一行代码替换它：

class ListFragment : Fragment() {

1. 接下来，在类的底部，删除onClick重写方法，因为你没有实现View.OnClicklistener：

override fun onClick(v: View?) {
    v?.let { starSign ->
        starSignListener.onSelected(starSign.id)
    }
}

1. 在onViewCreated方法中，替换循环遍历星座视图的forEach语句：

starSigns.forEach {
    it.setOnClickListener(this)
}

用下面的代码替换它，并将导航导入到导入列表中：

STAR_SIGN_ID with the view ID of the selected star sign to a NavigationClickListener. It uses the ID of the R.id.star_sign_id_action action to load the DetailFragment when clicked as that is the destination for the action. The DetailFragment does not need any changes and uses the passed-in fragment argument to load the details of the selected star sign ID.

1. 运行应用程序，你会发现应用程序的行为与之前一样。

现在你已经能够删除大量样板代码，并在导航图中记录了应用程序内的导航。此外，你已经卸载了更多的androidx组件管理，并使你能够映射整个应用程序以及片段、活动等之间的关系。你还可以有选择性地使用它来管理应用程序的不同区域，这些区域具有定义的用户流程，比如启动应用程序并引导用户浏览一系列欢迎屏幕，或者一些向导布局用户旅程，例如。

有了这些知识，让我们尝试使用从这些练习中学到的技术完成一个活动。

活动 3.01：创建一个关于行星的小测验

对于这个活动，你将创建一个小测验，用户必须回答关于太阳系行星的三个问题中的一个。你选择使用的片段数量取决于你。然而，考虑到本章内容，即将 UI 和逻辑分离为单独的片段组件，你可能会使用两个或更多的片段来实现这一点。接下来的截图展示了一种可能的实现方式，但创建这个应用程序有多种方法。你可以使用本章详细介绍的方法之一，比如静态片段、动态片段、Jetpack 导航组件，或者使用这些和其他方法的组合来创建自定义的方法。

小测验的内容如下。在 UI 中，你需要问用户以下三个问题：

• 哪个是最大的行星？

• 哪个行星有最多的卫星？

• 哪个行星的自转是侧倒的？

然后，你需要提供一个行星列表，用户可以选择他们认为是问题的答案的行星：

• 水星

• 金星

• 地球

• 火星

• 木星

• 土星

• 天王星

• 海王星

一旦他们给出了答案，你需要告诉他们他们的答案是正确还是错误。正确答案应该伴随着一些详细解释问题答案的文字。

Jupiter is the largest planet and is 2.5 times the mass of all the other planets put together.
Saturn has the most moons and has 82 moons.
Uranus spins on its side with its axis at nearly a right angle to the sun.

以下是一些屏幕截图，展示了如何实现应用程序的要求的 UI：

问题屏幕

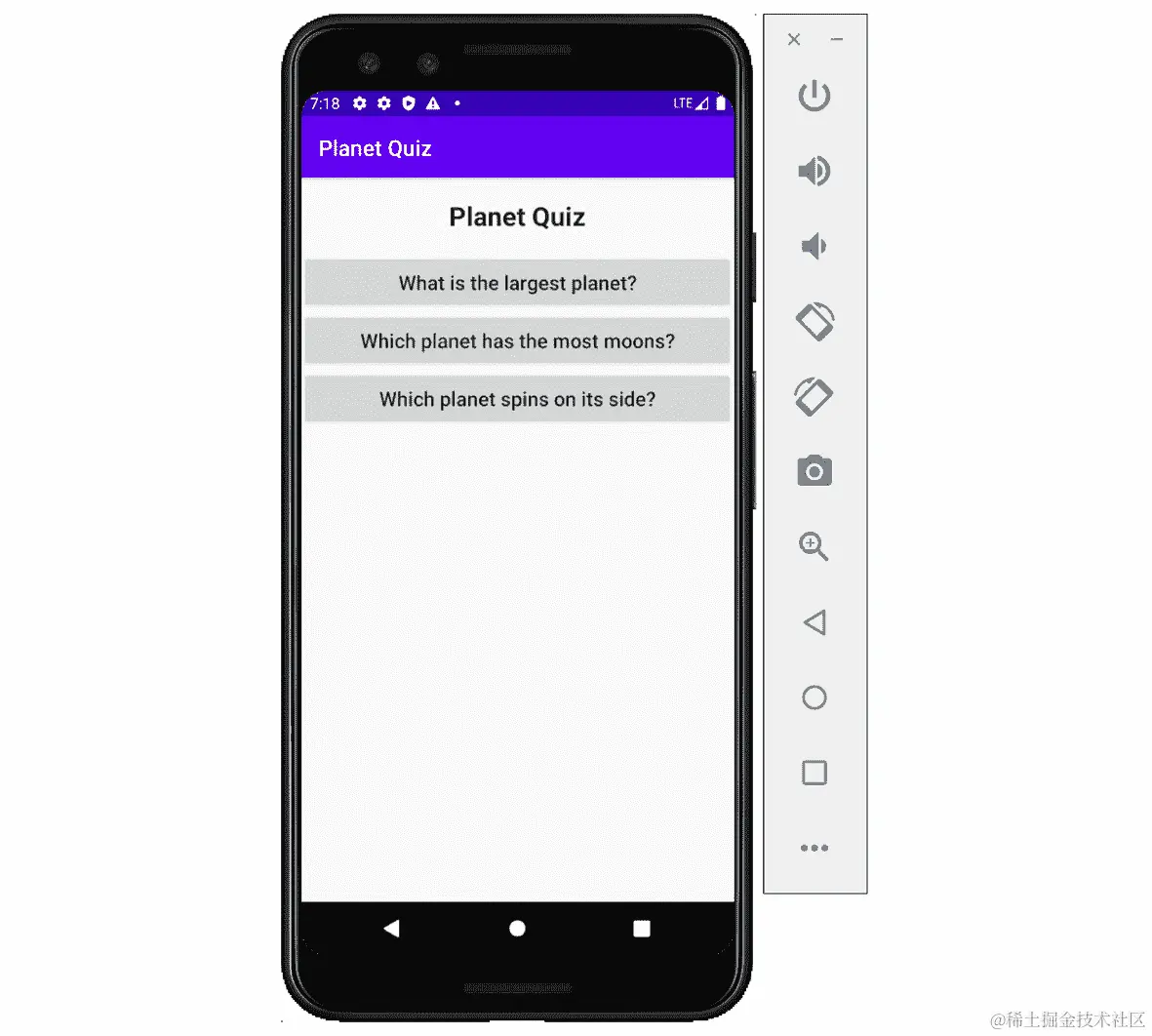

图 3.20：行星小测验问题屏幕

答案选项屏幕

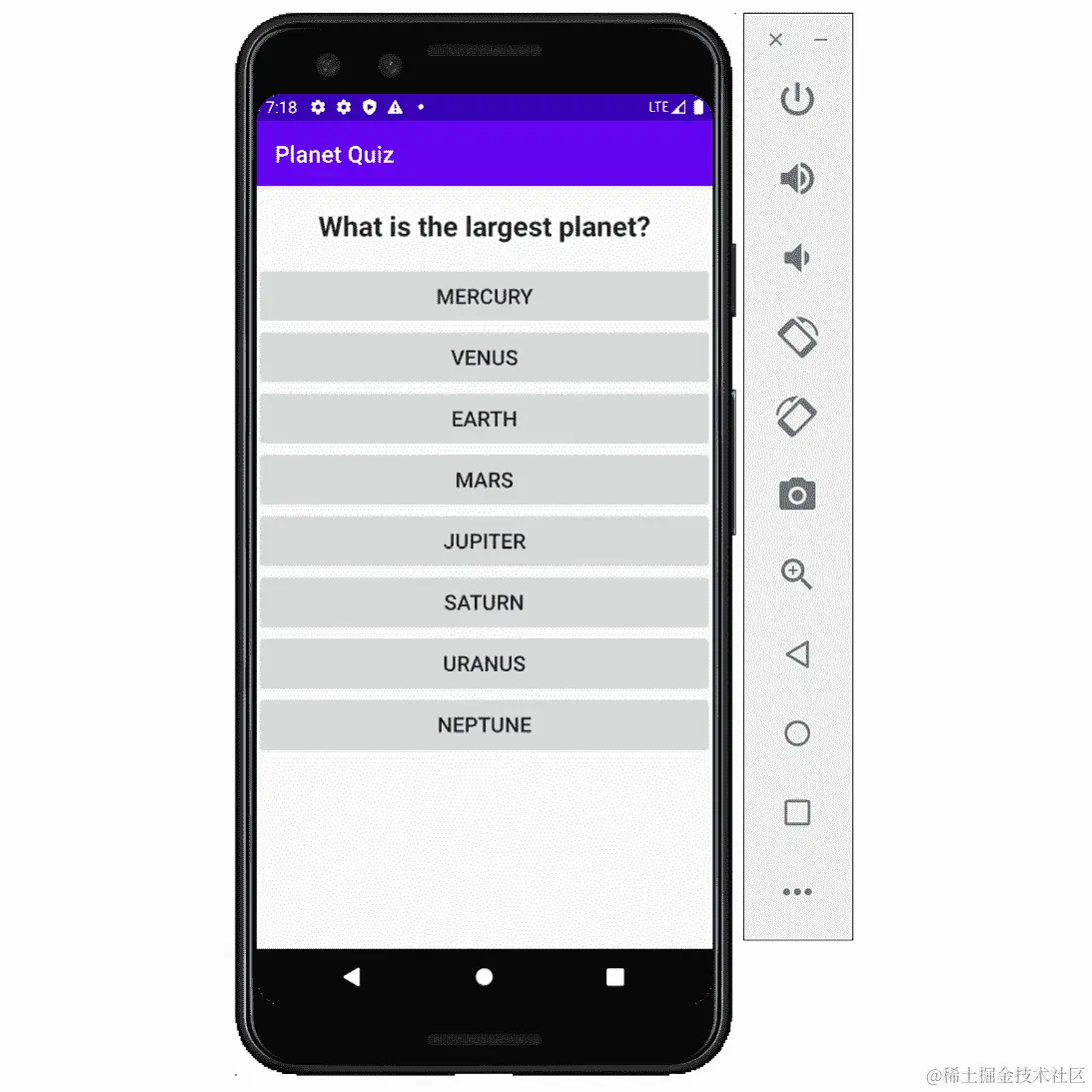

图 3.21：行星小测验多项选择答案屏幕

答案屏幕

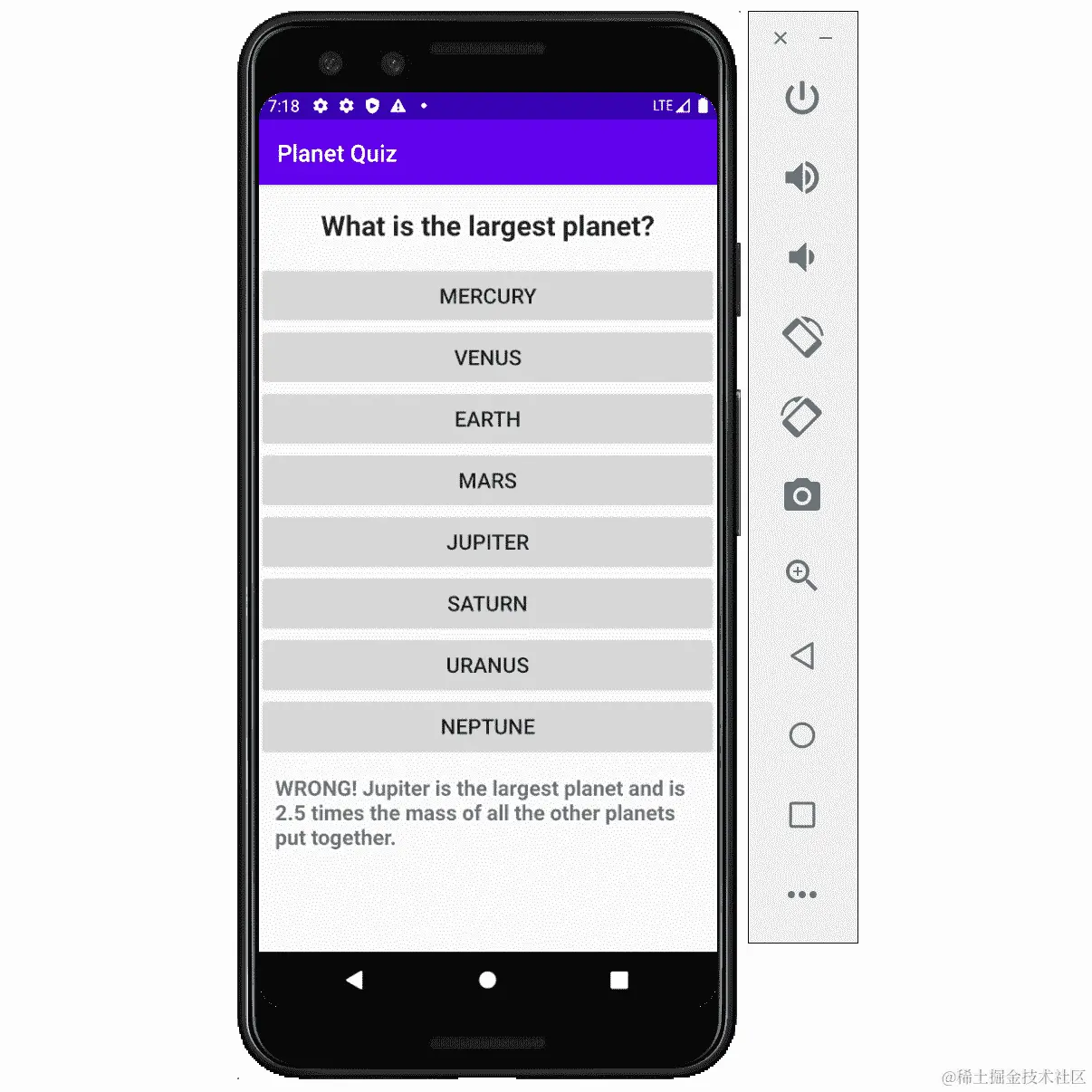

图 3.22：带有详细答案的行星小测验答案屏幕

以下步骤将帮助完成这个活动：

1. 创建一个带有“空活动”的 Android 项目

2. 使用项目所需的条目更新strings.xml文件。

3. 使用项目的样式修改themes.xml文件。

4. 创建一个QuestionsFragment，更新布局以显示问题，并添加与按钮和点击侦听器的交互。

5. 可选地，创建一个多选片段，并添加答案选项和按钮点击处理（这也可以通过将可能的答案选项添加到QuestionsFragment中来完成）。

6. 创建一个AnswersFragment，显示相关问题的答案，并显示有关答案本身的更多细节。

注意

此活动的解决方案可在以下网址找到：packt.live/3sKj1cp

本章中所有练习和活动的资源位于packt.live/3qw0nms。

总结

本章深入介绍了片段，从学习ViewGroup和动态添加和替换片段开始。然后我们介绍了如何通过使用 Jetpack Navigation 组件来简化这一过程。

片段是 Android 开发的基本构建块之一。您在这里学到的概念将使您能够不断构建并进步，创建越来越先进的应用程序。片段是构建有效导航到您的应用程序核心的一部分，以绑定简单易用的功能和功能。下一章将通过使用已建立的 UI 模式来详细探讨这一领域，以构建清晰一致的导航，并说明片段如何用于实现这一目的。

第四章：构建应用程序导航

概述

在本章中，您将通过三种主要模式构建用户友好的应用程序导航：底部导航、导航抽屉和选项卡导航。通过引导理论和实践，您将学习每种模式的工作原理，以便用户可以轻松访问您应用程序的内容。本章还将重点关注让用户意识到他们在应用程序中的位置以及可以导航到应用程序层次结构的哪个级别。

在本章结束时，您将了解如何使用这三种主要导航模式，并了解它们如何与应用程序栏一起支持导航。

介绍

在上一章中，您探索了片段和片段生命周期，并使用 Jetpack 导航简化了它们在应用程序中的使用。在本章中，您将学习如何在应用程序中添加不同类型的导航，同时继续使用 Jetpack 导航。您将首先学习导航抽屉，这是 Android 应用程序中最早被广泛采用的导航模式，然后探索底部导航和选项卡导航。您将了解 Android 导航用户流程，它是如何围绕目的地构建的，以及它们如何在应用程序内进行导航。将解释主要目的地和次要目的地之间的区别，以及根据您的应用程序用例，三种主要导航模式中哪一种更适合使用。

让我们开始导航概述。

导航概述

Android 导航用户流程是围绕您应用程序中称为目的地的内容构建的。有一些主要目的地可在应用程序的顶层使用，并且随后始终显示在主要应用程序导航中，还有次要目的地。三种导航模式的指导原则之一是在任何时间点上为用户提供关于用户所在的应用程序主要部分的上下文信息。

这可以采用在用户所在目的地的顶部应用程序栏中的标签的形式，可选择显示一个箭头提示，表明用户不在顶层，并/或者在 UI 中提供突出显示的文本和图标，指示用户所在的部分。应用程序中的导航应该是流畅和自然的，直观地引导用户，同时在任何给定时间点提供一些关于他们所在位置的上下文。您即将探索的三种导航模式中的每一种都以不同的方式实现了这一目标。其中一些导航模式更适合用于显示较多的顶级主要目的地，而其他一些则适合用于较少的目的地。

导航抽屉

导航抽屉是在 Android 应用程序中使用最普遍的导航模式之一，肯定是最早被广泛采用的模式。以下是下一个练习的总结截图，显示了导航抽屉在关闭状态下的简单导航抽屉：

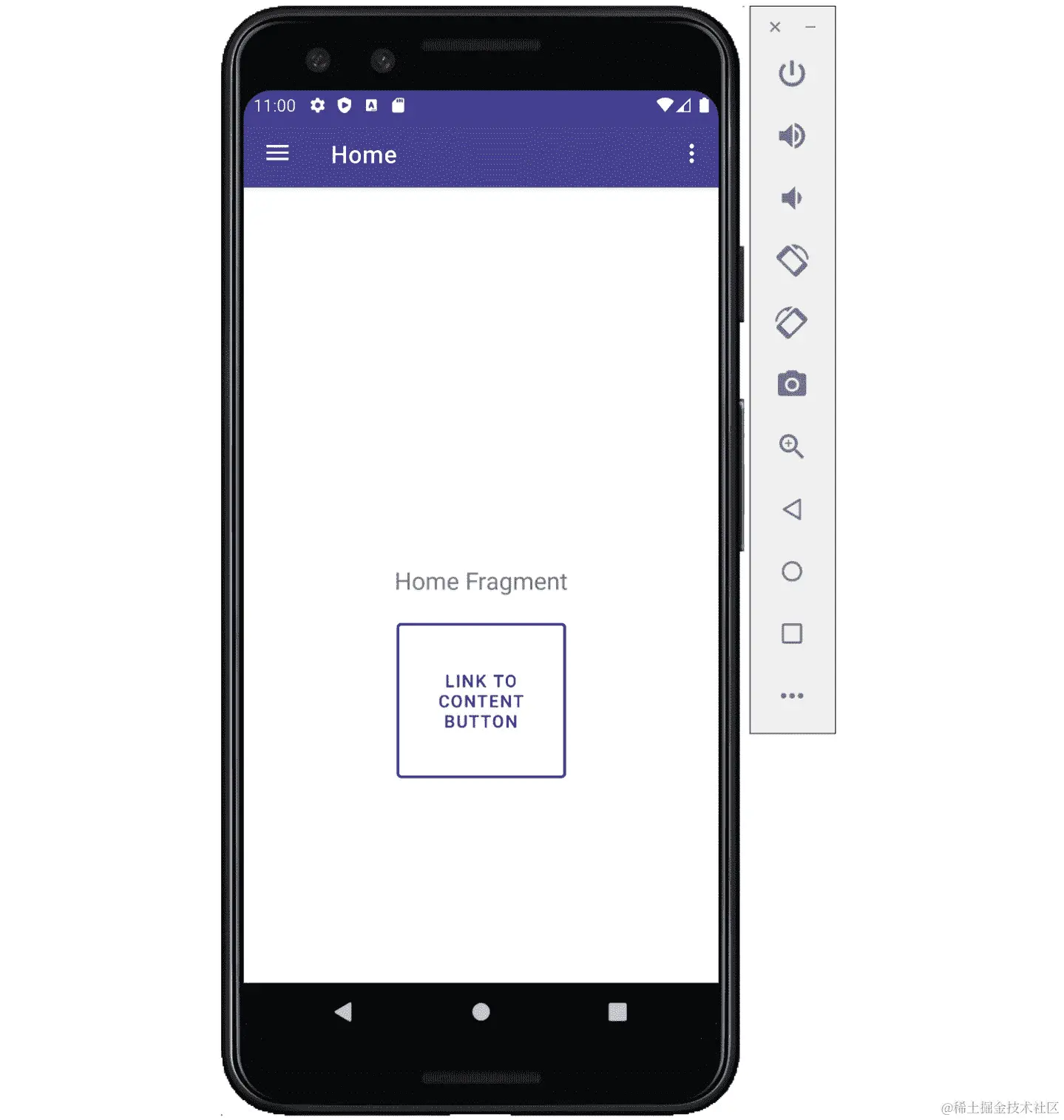

图 4.1：导航抽屉关闭的应用程序

导航抽屉是通过通常被称为汉堡菜单的方式访问的，这是位于图 4.1左上角的具有三条水平线的图标。导航选项在屏幕上不可见，但有关您所在屏幕的上下文信息显示在顶部应用程序栏中。这也可以伴随着屏幕右侧的溢出菜单，通过它可以访问其他上下文相关的导航选项。以下截图显示了导航抽屉处于打开状态，显示了所有导航选项：

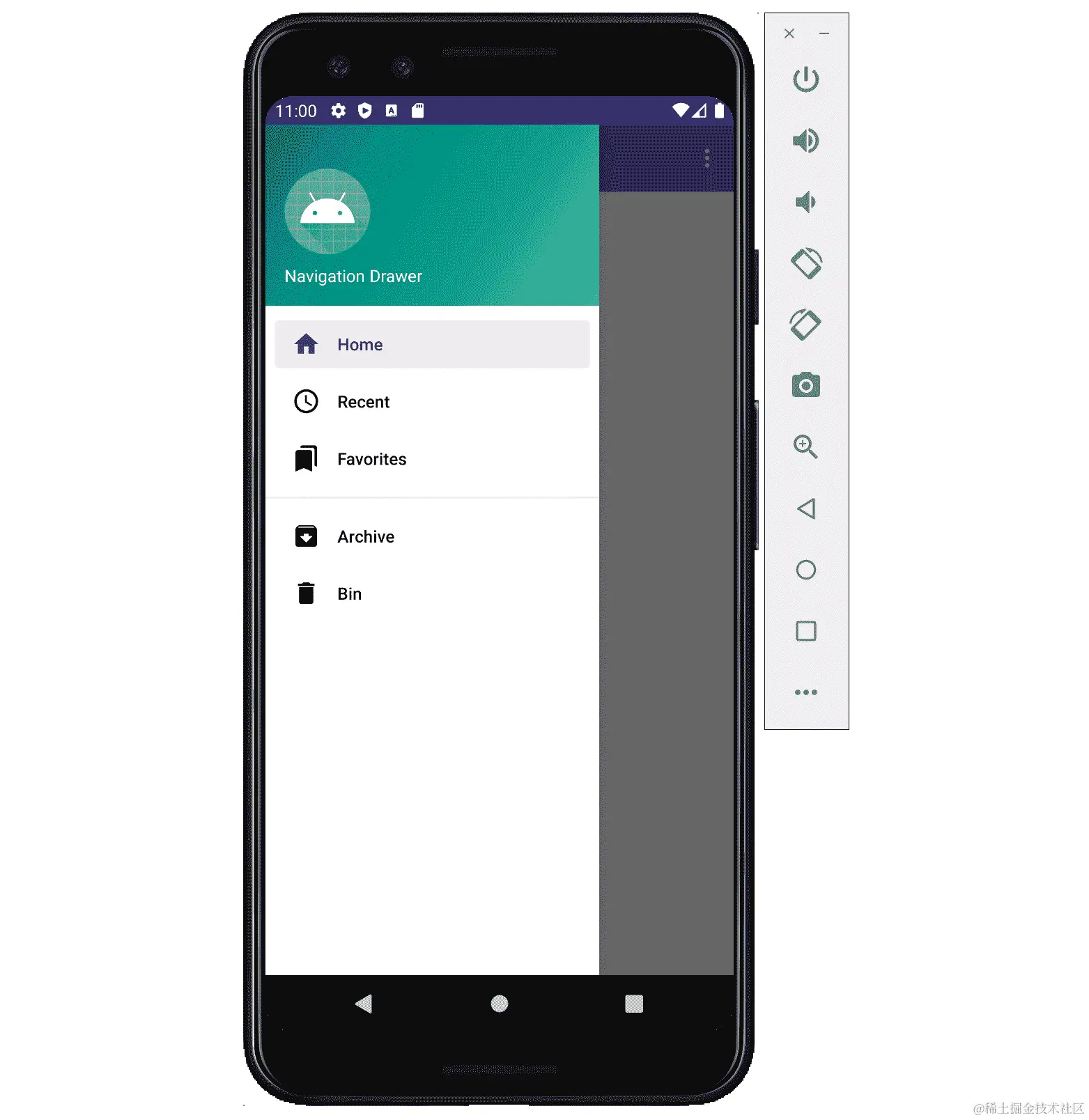

图 4.2：导航抽屉打开的应用程序

在选择汉堡菜单后，导航抽屉从左侧滑出，当前部分突出显示。这可以显示带有或不带有图标。由于导航占据屏幕的高度，最适合五个或更多个顶级目的地。目的地也可以分组在一起，以指示主要目的地的多个层次结构（如前面截图中的分隔线所示），这些层次结构也可以具有标签。此外，抽屉内容也是可滚动的。总之，导航抽屉是提供快速访问应用程序许多不同目的地的非常便利的方式。导航抽屉的一个弱点是，需要用户选择汉堡菜单才能使目的地可见。相比之下，选项卡和底部导航（带有固定选项卡）始终可见。这反过来也是导航抽屉的一个优点，因为可以使用更多的屏幕空间来显示应用程序的内容。

让我们开始本章的第一个练习，创建一个导航抽屉，以便我们可以访问应用程序的所有部分。

练习 4.01：创建带有导航抽屉的应用程序

在这个练习中，您将在 Android Studio 中创建一个名为Navigation Drawer的新应用程序，使用空活动项目模板，同时保留所有其他默认设置。有向导选项，您可以创建一个新项目，其中包含本章练习中要生成的所有导航模式，但我们将逐步构建应用程序，以指导您完成这些步骤。您将构建一个经常使用导航抽屉的应用程序，例如新闻或邮件应用程序。我们将添加的部分是主页、收藏夹、最近、存档、回收站和设置。

执行以下步骤完成此练习：

1. 使用空活动创建一个名为 Navigation Drawer 的新项目。不要使用Navigation Drawer Activity项目模板，因为我们将逐步构建应用程序。

2. 将您需要的 Gradle 依赖项添加到app/build.gradle中：

implementation   'androidx.navigation:navigation-fragment-ktx:2.3.2'
implementation 'androidx.navigation:navigation-ui-ktx:2.3.2'

1. 然后，添加/更新应用程序中需要的所有资源文件。首先将dimens.xml文件添加到res/values文件夹中：

dimens.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <dimen name="activity_horizontal_padding">16dp</dimen>
    <dimen name="activity_vertical_padding">16dp</dimen>
    <dimen name="nav_header_vertical_spacing">8dp</dimen>
    <dimen name="nav_header_height">176dp</dimen>
</resources>

1. 更新strings.xml，并在res/values文件夹中用以下内容替换themes.xml：

strings.xml

    <string name="nav_header_desc">Navigation header</string>
    <string name="home">Home</string>
    <string name="settings">Settings</string>
    <string name="content">Content</string>
    <string name="archive">Archive</string>
    <string name="recent">Recent</string>
    <string name="favorites">Favorites</string>
    <string name="bin">Bin</string>
    <string name="home_fragment">Home Fragment</string>
    <string name="settings_fragment">      Settings Fragment</string>
    <string name="content_fragment">Content Fragment</string>
    <string name="archive_fragment">Archive Fragment</string>
    <string name="recent_fragment">Recent Fragment</string>
    <string name="favorites_fragment">      Favorites Fragment</string>
    <string name="bin_fragment">Bin Fragment</string>
    <string name="link_to_content_button">      Link to Content Button</string>

themes.xml

<resources xmlns:tools="http://schemas.android.com/tools">
    <!-- Base application theme. -->
    <style name="Theme.NavigationDrawer" parent=      "Theme.MaterialComponents.DayNight.DarkActionBar">
        <!-- Primary brand color. -->
        <item name="colorPrimary">@color/purple_500</item>
        <item name="colorPrimaryVariant">          @color/purple_700</item>
        <item name="colorOnPrimary">@color/white</item>
        <!-- Secondary brand color. -->
        <item name="colorSecondary">@color/teal_200</item>
        <item name="colorSecondaryVariant">          @color/teal_700</item>
        <item name="colorOnSecondary">@color/black</item>
        <!-- Status bar color. -->
        <item name="windowActionBar">false</item>
        <item name="windowNoTitle">true</item>
        <!-- Customize your theme here. -->
    </style>
    <style name="Theme.NavigationDrawer.NoActionBar">
        <item name="windowActionBar">false</item>
        <item name="windowNoTitle">true</item>
    </style>
    <style name="Theme.NavigationDrawer.AppBarOverlay"       parent="ThemeOverlay.AppCompat.Dark.ActionBar" />
    <style name="Theme.NavigationDrawer.PopupOverlay"         parent="ThemeOverlay.AppCompat.Light" />
    <style name="button_card" parent=        "Widget.MaterialComponents.Button.OutlinedButton">
        <item name="strokeColor">@color/purple_700</item>
        <item name="strokeWidth">2dp</item>
    </style>
</resources>

1. 创建以下片段（文件 | 新建 | 片段 | 片段（空白）来自工具栏：）

• HomeFragment

• FavoritesFragment

• RecentFragment

• ArchiveFragment

• SettingsFragment

• BinFragment

• ContentFragment

1. 更改每个片段布局以使用以下内容：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginBottom="8dp"
        android:layout_marginEnd="8dp"
        android:text="@string/archive_fragment"
        android:textAlignment="center"
        android:layout_gravity="center_horizontal"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

唯一的区别是android:text属性，它将具有来自strings.xml文件的相应字符串。因此，请使用正确的字符串创建这些片段，指示用户正在查看哪个片段。这可能看起来有点重复，一个单一的片段可以更新为此文本，但它演示了如何在真实的应用程序中分隔不同的部分。

1. 更新fragment_home.xml布局，向其中添加一个按钮（这是您可以在图 4.1中看到的主体内容，带有关闭的导航抽屉）：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        TextView is the same as what's specified in the other fragment layouts, except it has an ID (id) with which it constrains the button below it.

1. 创建将在应用程序中使用的导航图。

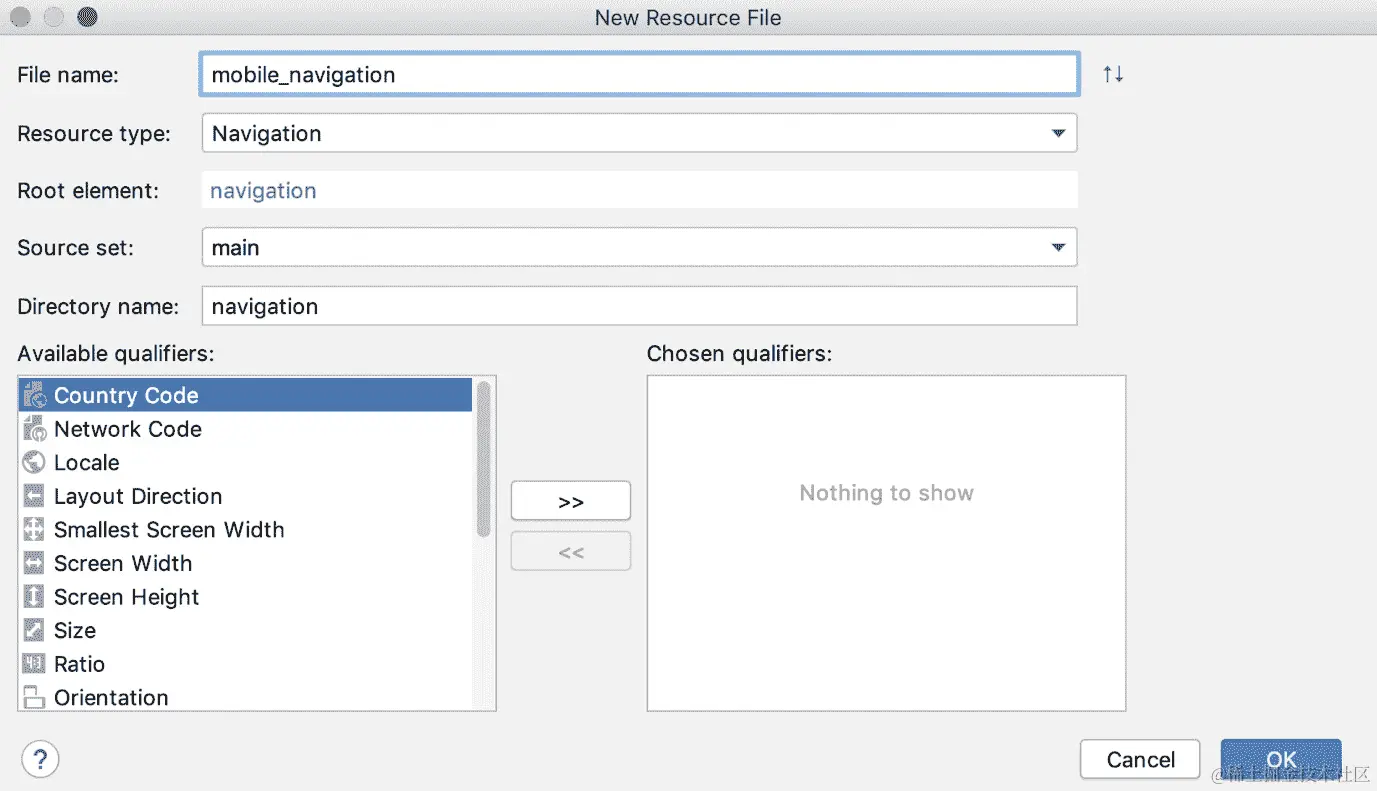

选择文件 | 新建 | Android 资源文件（确保在项目窗口中选择了 res 文件夹，以便看到此选项），或者右键单击 res 文件夹以查看此选项。选择导航作为资源类型，并将其命名为mobile_navigation.xml。

这将创建导航图：

1. 打开res/navigation文件夹中的mobile_navigation.xml文件，并使用下面链接中文件的代码进行更新。这里显示了代码的缩略版本。请查看链接以获取您需要使用的完整代码块：

mobile_navigation.xml
8    <fragment
9        android:id="@+id/nav_home"
10        android:name="com.example.navigationdrawer                            .HomeFragment"
11        android:label="@string/home"
12        tools:layout="@layout/fragment_home">
13        <action
14            android:id="@+id/nav_home_to_content"
15            app:destination="@id/nav_content"
16            app:popUpTo="@id/nav_home" />
17    </fragment>
18
19    <fragment
20        android:id="@+id/nav_content"
21        android:name="com.example.navigationdrawer                            .ContentFragment"
22        android:label="@string/content"
23        tools:layout="@layout/fragment_content" />    Th complete code for this step can be found at http://packt.live/38W9maC.

这将创建应用程序中的所有目的地。但是，它没有指定这些是主要目的地还是次要目的地。这应该是您在上一章的 fragment Jetpack 导航练习中熟悉的。这里最重要的一点是app:startDestination="@+id/nav_home，它指定了导航加载时将显示的内容，并且在HomeFragment中有一个可用的操作，可以移动到图中的nav_content目的地：

        <action
            android:id="@+id/nav_home_to_content"
            app:destination="@id/nav_content"
            app:popUpTo="@id/nav_home" />

现在，您将看到如何在HomeFragment及其布局中设置这些内容。1. 打开 fragment_home.xml 布局文件。然后通过在右上角选择“设计”选项来在设计视图中打开布局文件：

<style name="button_card"   parent="Widget.MaterialComponents.Button.OutlinedButton">
    <item name="strokeColor">@color/colorPrimary</item>
    <item name="strokeWidth">2dp</item>
</style>

1. 打开 HomeFragment并更新onCreateView以设置按钮：

R.id.nav_home_to_content操作当单击button_home时。

然而，这些更改目前还不会产生任何效果，因为您仍然需要为应用程序设置导航主机，并添加所有其他布局文件，以及导航抽屉。

1. 通过在布局文件夹中创建一个名为content_main.xml的新文件来创建一个Nav主机片段。这可以通过右键单击res目录中的layout文件夹，然后转到文件|新建|布局资源文件来完成。创建后，使用FragmentContainerView更新它：

<?xml version="1.0" encoding="utf-8"?>
<androidx.fragment.app.FragmentContainerView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/nav_host_fragment"
    android:name="androidx.navigation.fragment       .NavHostFragment"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:defaultNavHost="true"
    app:navGraph="@navigation/mobile_navigation" />

1. 您会注意到导航图设置为您刚刚创建的图：

        app:navGraph="@navigation/mobile_navigation"

1. 有了这些，应用程序的主体和其目的地已经设置好了。现在，您需要设置 UI 导航。创建另一个布局资源文件，命名为nav_header_main.xml，并添加以下内容：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="@dimen/nav_header_height"
    android:background="@color/teal_700"
    android:gravity="bottom"
    android:orientation="vertical"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:theme="@style/ThemeOverlay.AppCompat.Dark">
    <ImageView
        android:id="@+id/imageView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:contentDescription="@string/nav_header_desc"
        android:paddingTop=          "@dimen/nav_header_vertical_spacing"
        app:srcCompat="@mipmap/ic_launcher_round" />
    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:paddingTop=          "@dimen/nav_header_vertical_spacing"
        android:text="@string/app_name"
        android:textAppearance=          "@style/TextAppearance.AppCompat.Body1" />
</LinearLayout>

这是导航抽屉头部显示的布局。

1. 创建一个名为app_bar_main.xml的工具栏布局文件，并包含以下内容：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:theme=          "@style/Theme.NavigationDrawer.AppBarOverlay">
        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            app:popupTheme=              "@style/Theme.NavigationDrawer.PopupOverlay" />
    </com.google.android.material.appbar.AppBarLayout>
    <include layout="@layout/content_main" />
</androidx.coordinatorlayout.widget.CoordinatorLayout>

这将应用程序的主体布局与出现在其上方的应用栏集成起来。剩下的部分是创建将出现在导航抽屉中的项目，并创建和填充这些项目的导航抽屉。

1. 要在这些菜单项目中使用图标，您需要将矢量资产复制到已完成练习的 drawable 文件夹中，然后将其复制到项目的 drawable 文件夹中。矢量资产使用点、线和曲线的坐标来布局带有相关颜色信息的图像。与 png 和 jpg 图像相比，它们的大小要小得多，并且可以在不损失质量的情况下调整大小。您可以在这里找到它们：[packt.live/2XQnY5a](packt.live/2XQnY5a

)

复制以下可绘制对象：

• favorites.xml

• archive.xml

• recent.xml

• home.xml

• bin.xml

1. 这些图标将用于菜单项目。要创建自己的图标，请将.svg文件导入到 Android Studio 中，或者选择 Android Studio 捆绑的库存图像之一。要查看此操作，请转到文件|新建|矢量资产，并确保选择了res文件夹，以便这些菜单选项出现。以下是其中一个资产的示例（您可以选择“剪贴画”图标以查看其他图标）：

图 4.5：配置矢量资产

1. 使用本地文件选项导入.svg或.psd文件，或选择剪贴画以添加 Android Studio 图标之一。

2. 创建一个包含这些项目的菜单。要做到这一点，转到文件|新建|Android 资源文件，选择菜单作为资源类型，将其命名为activity_main_drawer，然后使用以下内容填充它：

<?xml version="1.0" encoding="utf-8"?>
<menu   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    tools:showIn="navigation_view">
    <group
        android:id="@+id/menu_top"
        android:checkableBehavior="single">
        <item
            android:id="@+id/nav_home"
            android:icon="@drawable/home"
            android:title="@string/home" />
        <item
            android:id="@+id/nav_recent"
            android:icon="@drawable/recent"
            android:title="@string/recent" />
        <item
            android:id="@+id/nav_favorites"
            android:icon="@drawable/favorites"
            android:title="@string/favorites" />
    </group>
    <group
        android:id="@+id/menu_bottom"
        android:checkableBehavior="single">
        <item
            android:id="@+id/nav_archive"
            android:icon="@drawable/archive"
            android:title="@string/archive" />
        <item
            android:id="@+id/nav_bin"
            android:icon="@drawable/bin"
            android:title="@string/bin" />
    </group>
</menu>

这设置了将显示在导航抽屉中的菜单项。将菜单项与导航图中的目的地联系起来的魔法是 ID 的名称。如果菜单项（在activity_main_drawer.xml中）的 ID 与导航图中的目的地的 ID 完全匹配（在这种情况下是mobile_navigation.xml中的片段），则目的地将自动加载到导航主机中。

1. MainActivity的布局将导航抽屉与先前指定的所有布局联系起来。打开activity_main.xml并使用以下内容进行更新：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    tools:openDrawer="start">
    <include
        layout="@layout/app_bar_main"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
    <com.google.android.material.navigation.NavigationView
        android:id="@+id/nav_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:fitsSystemWindows="true"
        app:headerLayout="@layout/nav_header_main"
        app:menu="@menu/activity_main_drawer" />
</androidx.drawerlayout.widget.DrawerLayout>

1. 如您所见，有一个include用于添加app_bar_main.xml。<include>元素允许您添加在编译时将被实际布局替换的布局。它们允许我们封装不同的布局，因为它们可以在应用程序中的多个布局文件中重用。NavigationView（创建导航抽屉的类）指定了您刚刚创建的布局文件，以配置其标题和菜单项：

        app:headerLayout="@layout/nav_header_main"
        app:menu="@menu/activity_main_drawer"

1. 现在，您已经指定了所有的布局文件，通过添加以下交互逻辑来更新MainActivity：

package com.example.navigationdrawer
import android.os.Bundle
import androidx.appcompat.app.AppCompatActivity
import androidx.navigation.findNavController
import androidx.navigation.fragment.NavHostFragment
import androidx.navigation.ui.*
import com.google.android.material.navigation.NavigationView
class MainActivity : AppCompatActivity() {
    private lateinit var appBarConfiguration:       AppBarConfiguration
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        setSupportActionBar(findViewById(R.id.toolbar))
        val navHostFragment = supportFragmentManager           .findFragmentById(R.id.nav_host_fragment) as             NavHostFragment
        val navController = navHostFragment.navController
        //Creating top level destinations
        //and adding them to the draw
        appBarConfiguration = AppBarConfiguration(
            setOf(
                R.id.nav_home, R.id.nav_recent,                   R.id.nav_favorites, R.id.nav_archive,                     R.id.nav_bin
            ), findViewById(R.id.drawer_layout)
        )
        setupActionBarWithNavController(navController,           appBarConfiguration)
        findViewById<NavigationView>(R.id.nav_view)          ?.setupWithNavController(navController)
    }
    override fun onSupportNavigateUp(): Boolean {
        val navController =           findNavController(R.id.nav_host_fragment)
        return navController.navigateUp(appBarConfiguration)           || super.onSupportNavigateUp()
    }
}

现在，让我们来看一下前面的代码。setSupportActionBar(toolbar)通过引用布局中的工具栏并设置它来配置应用中使用的工具栏。使用以下代码检索NavHostFragment：

        val navHostFragment = supportFragmentManager
          .findFragmentById(R.id.nav_host_fragment) as             NavHostFragment
        val navController = navHostFragment.navController

接下来，您可以添加要在导航抽屉中显示的菜单项：

appBarConfiguration = AppBarConfiguration(
    setOf(
        R.id.nav_home, R.id.nav_recent, R.id.nav_favorites,           R.id.nav_archive, R.id.nav_bin
    ), findViewById(R.id.drawer_layout)
)

drawer_layout是nav_view、主应用栏及其包含的内容的容器。

这可能看起来像是在做两次，因为这些项目显示在导航抽屉的activity_main_drawer.xml菜单中。但是，在AppBarConfiguration中设置这些主要目的地的功能是，当它们被选中时，它们不会显示向上箭头，因为它们处于顶层。它还将drawer_layout作为最后一个参数添加，以指定在选择汉堡菜单以在导航抽屉中显示时应使用哪个布局。

下一行是：

setupActionBarWithNavController(navController,   appBarConfiguration)

这将使用导航图设置应用栏，以便对目的地进行的任何更改都会反映在应用栏中：

findViewById<NavigationView>  (R.id.nav_view)?.setupWithNavController(navController)

这是onCreate中的最后一条语句，它指定了在用户点击时应突出显示导航抽屉中的项目。

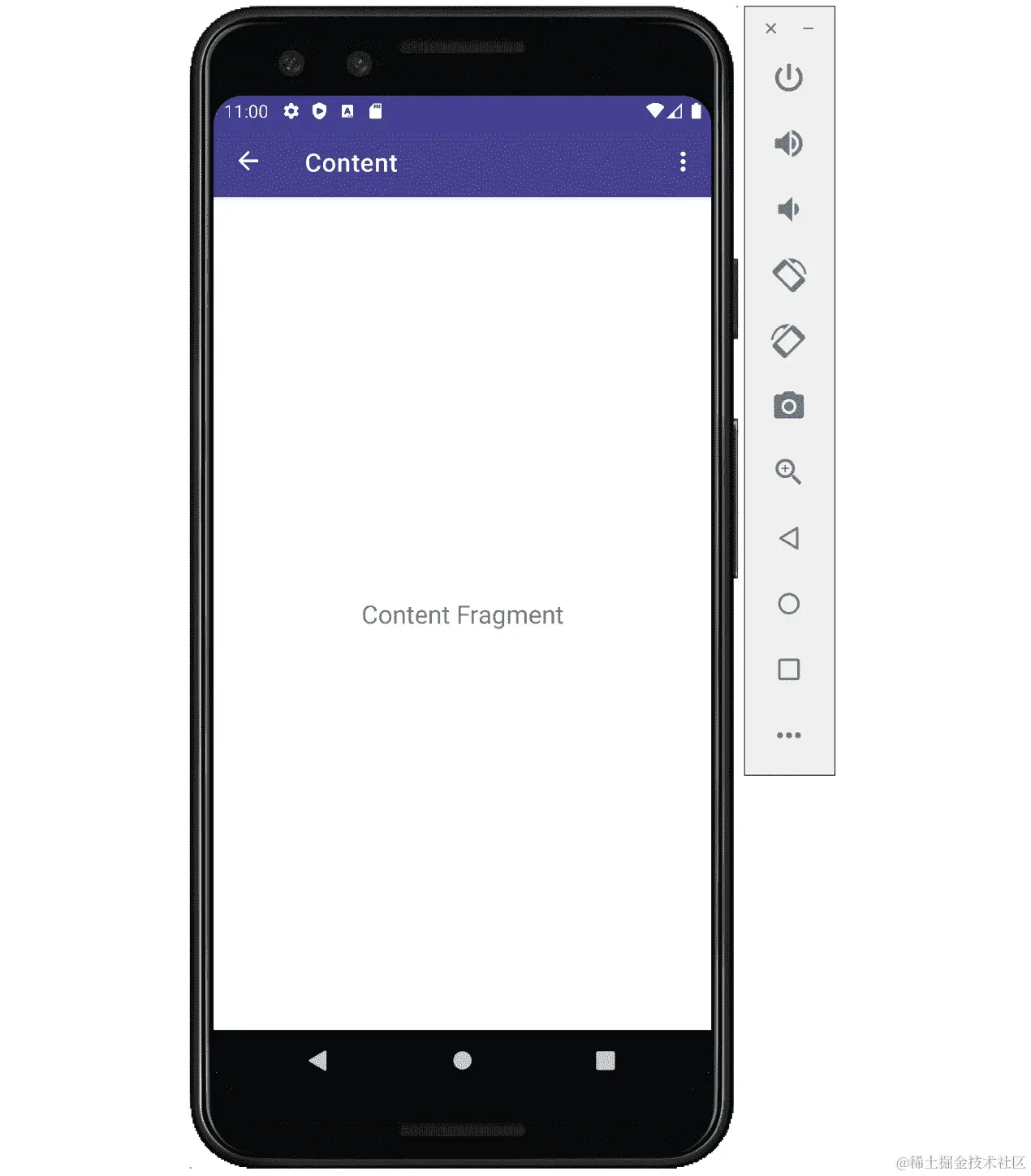

类中的下一个函数处理按下次要目的地的向上按钮，确保它返回到其父级主要目的地：

override fun onSupportNavigateUp(): Boolean {
    val navController =       findNavController(R.id.nav_host_fragment)
    return navController.navigateUp(appBarConfiguration) ||       super.onSupportNavigateUp()
}

应用栏还可以通过溢出菜单显示其他菜单项，配置后，它会显示在右上方的三个垂直点中。查看menu/main.xml文件：

<?xml version="1.0" encoding="utf-8"?>
<menu   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">
    <item
        android:id="@+id/nav_settings"
        android:title="@string/settings"
        app:showAsAction="never" />
</menu>

此配置显示一个项目：设置。由于它指定了与导航图中的SettingsFragment目的地相同的 ID，android:id="@+id/nav_settings"，它将打开SettingsFragment。将属性设置为app:showAsAction="never"可确保它保持为三个点溢出菜单中的菜单选项，并且不会出现在应用栏本身上。app:showAsAction的其他值可以将菜单选项设置为始终出现在应用栏上，如果有空间的话。在这里查看完整列表：developer.android.com/guide/topics/resources/menu-resource。

1. 要将溢出菜单添加到应用栏，请将以下内容添加到MainActivity类中：

override fun onCreateOptionsMenu(menu: Menu): Boolean {
    menuInflater.inflate(R.menu.main, menu)
    return true
}
override fun onOptionsItemSelected(item: MenuItem): Boolean {
    return item.onNavDestinationSelected(findNavController       (R.id.nav_host_fragment))
}

您还需要添加以下导入项：

import android.view.Menu
import android.view.MenuItem

onCreateOptionsMenu函数选择要添加到应用栏的菜单，而onOptionsItemSelected处理当使用item.onNavDestinationSelected(findNavController(R.id.nav_host_fragment))导航函数选择项目时要执行的操作。这用于导航到导航图中的目的地。

1. 运行应用程序，并使用导航抽屉导航到顶级目的地。以下屏幕截图显示了导航到“最近”目的地的示例：

图 4.6：从导航抽屉中打开的最近菜单项

1. 当您再次选择导航抽屉以切换它时，您将看到“最近”菜单项被选中：

图 4.7：导航抽屉中突出显示的最近菜单项

1. 再次选择“主页”菜单项。此屏幕显示了一个链接，该链接位于材料主题按钮中，指向次要内容目的地。当您选择按钮时，一个漂亮的材料动画将从按钮中心向外部发散：

图 4.8：带有指向次要目的地的按钮的主屏幕

1. 单击此按钮以转到次要目的地。您将看到一个向上箭头被显示：

图 4.9：显示带有向上箭头的次要目的地

在所有先前的屏幕截图中，都显示了溢出菜单。选择它后，您将看到“设置”选项出现。按下它后，您将进入SettingsFragment，并显示向上箭头：

图 4.10：设置片段

虽然设置带有导航抽屉的应用程序需要经历相当多的步骤，但一旦创建，它就非常灵活。通过向抽屉菜单添加菜单项条目和向导航图添加目的地，可以立即创建新的片段并设置好以供使用。这消除了在上一章中使用片段时需要使用的大量样板代码。您将要探索的下一个导航模式是底部导航。这已经成为 Android 中最流行的导航模式，主要是因为它使应用程序的主要部分易于访问。

底部导航

当顶级目的地数量有限且彼此不相关时，将使用底部导航，这些目的地可以是三到五个主要目的地。底部导航栏上的每个项目都显示一个图标和一个可选的文本标签。这种导航允许快速访问，因为这些项目始终可用，无论用户导航到应用程序的哪个次要目的地。

练习 4.02：向应用程序添加底部导航

在 Android Studio 中创建一个名为“底部导航”的新应用程序，使用“空活动”项目模板，将所有其他默认设置保持不变。不要使用“底部导航活动”项目模板，因为我们将逐步构建应用程序。您将构建一个忠诚度应用程序，为已注册使用该应用程序的客户提供优惠、奖励等。对于这种类型的应用程序，底部导航是非常常见的，因为通常会有有限的顶级目的地。让我们开始吧：

1. 许多步骤与上一个练习非常相似，因为您将使用 Jetpack 导航并在导航图和相应菜单中定义目的地。

2. 使用“导航抽屉”创建一个新项目，使用“空活动”命名。

3. 将您需要的 Gradle 依赖项添加到app/build.gradle中：

implementation 'androidx.navigation:navigation-fragment-  ktx:2.3.2'
implementation 'androidx.navigation:navigation-ui-ktx:2.3.2'

1. 用以下内容替换colors.xml：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <color name="colorPrimary">#6200EE</color>
    <color name="colorPrimaryDark">#3700B3</color>
    <color name="colorAccent">#03DAC5</color>
</resources>

1. 在res/values文件夹中附加strings.xml和themes.xml与以下值：

strings.xml

    <!-- Bottom Navigation -->
    <string name="home">Home</string>
    <string name="tickets">Tickets</string>
    <string name="offers">Offers</string>
    <string name="rewards">Rewards</string>
    <!-- Action Bar -->
    <string name="settings">Settings</string>
    <string name="cart">Shopping Cart</string>
    <string name="content">Content</string>
    <string name="home_fragment">Home Fragment</string>
    <string name="tickets_fragment">Tickets Fragment</string>
    <string name="offers_fragment">Offers Fragment</string>
    <string name="rewards_fragment">Rewards Fragment</string>
    <string name="settings_fragment">      Settings Fragment</string>
    <string name="cart_fragment">      Shopping Cart Fragment</string>
    <string name="content_fragment">Content Fragment</string>
    <string name="link_to_content_button">      Link to Content Button</string>

themes.xml

    <style name="button_card" parent=      "Widget.MaterialComponents.Button.OutlinedButton">
        <item name="strokeColor">@color/colorPrimary</item>
        <item name="strokeWidth">2dp</item>
        <item name="android:textColor">          @color/colorPrimary</item>
    </style>

您在此处使用了与上一个练习中用于创建主屏幕按钮的相同材料样式。

1. 创建八个片段，名称如下：

• HomeFragment

• ContentFragment

• OffersFragment

• RewardsFragment

• SettingsFragment

• TicketsFragment

• CartFragment

1. 应用与之前练习中应用的相同布局，为所有片段添加相应的字符串资源，除了fragment_home.xml。对于此布局，请使用在之前练习中使用的相同布局文件。

2. 创建导航图，就像在上一个练习中一样，并将其命名为mobile_navigation。使用下面链接文件中的代码进行更新。以下是代码的截断片段。点击链接查看完整的代码：

mobile_navigation.xml

8    <fragment
9        android:id="@+id/nav_home"
10        android:name="com.example.bottomnavigation                            .HomeFragment"
11        android:label="@string/home"
12        tools:layout="@layout/fragment_home">
13
14        <action
15            android:id="@+id/nav_home_to_content"
16            app:destination="@id/nav_content"
17            app:popUpTo="@id/nav_home" />
18    </fragment>
19
20    <fragment
21        android:id="@+id/nav_content"
22        android:name="com.example.bottomnavigation                            .ContentFragment"
23        android:label="@string/content"
24        tools:layout="@layout/fragment_content" />
The complete code for this step can be found at http://packt.live/2KrgcLV.

1. 更新HomeFragment中的onCreateView函数，以使用导航图中的目的地导航到ContentFragment。您还需要添加以下导入：

import android.widget.Button
import androidx.navigation.Navigation
    override fun onCreateView(
    inflater: LayoutInflater,
    container: ViewGroup?,
    savedInstanceState: Bundle?
): View? {
    val view = inflater.inflate(R.layout.fragment_home,       container, false)
    view.findViewById<Button>(R.id.button_home)      ?.setOnClickListener(
        Navigation.createNavigateOnClickListener           (R.id.nav_home_to_content, null)
    )
    return view
}

1. 现在导航图中已经定义了目的地，创建底部导航中的菜单以引用这些目的地。但首先，您需要收集将在此练习中使用的图标。转到 GitHub 上的已完成练习，并在drawable文件夹中找到矢量资产：

packt.live/3qvUzJQ

复制以下可绘制对象：

• cart.xml

• home.xml

• offers.xml

• rewards.xml

• tickets.xml

1. 创建一个bottom_nav_menu（右键单击res文件夹，选择Android 资源文件，并选择Menu，使用除cart.xml矢量资产之外的所有这些图标。请注意，项目的 ID 与导航图中的 ID 匹配。

bottom_nav_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu   xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/nav_home"
        android:icon="@drawable/home"
        android:title="@string/home" />
    <item
        android:id="@+id/nav_tickets"
        android:icon="@drawable/tickets"
        android:title="@string/tickets"/>
    <item
        android:id="@+id/nav_offers"
        android:icon="@drawable/offers"
        android:title="@string/offers" />
    <item
        android:id="@+id/nav_rewards"
        android:icon="@drawable/rewards"
        android:title="@string/rewards"/>
</menu>

1. 使用以下内容更新activity_main.xml文件：

BottomNavigation视图配置了您之前创建的菜单，即app:menu="@menu/bottom_nav_menu"，而NavHostFragment配置了app:navGraph="@navigation/mobile_navigation"。由于应用程序中的底部导航不直接连接到应用栏，因此需要设置的布局文件较少。这与导航抽屉不同，导航抽屉在应用栏中有汉堡菜单来切换导航抽屉。

1. 使用以下内容更新MainActivity：

package com.example.bottomnavigation
import android.os.Bundle
import androidx.appcompat.app.AppCompatActivity
import androidx.navigation.findNavController
import androidx.navigation.fragment.NavHostFragment
import androidx.navigation.ui.*
import com.google.android.material.bottomnavigation
  .BottomNavigationView
class MainActivity : AppCompatActivity() {
    private lateinit var appBarConfiguration:       AppBarConfiguration
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
    val navHostFragment =       supportFragmentManager.findFragmentById         (R.id.nav_host_fragment) as NavHostFragment
    val navController = navHostFragment.navController
        //Creating top level destinations
        //and adding them to bottom navigation
        appBarConfiguration = AppBarConfiguration(setOf(
            R.id.nav_home, R.id.nav_tickets, R.id.nav_offers,               R.id.nav_rewards))
        setupActionBarWithNavController(navController,           appBarConfiguration)
        findViewById<BottomNavigationView>(R.id.nav_view)          ?.setupWithNavController(navController)
    }
    override fun onSupportNavigateUp(): Boolean {
        val navController           = findNavController(R.id.nav_host_fragment)
        return navController.navigateUp(appBarConfiguration)           || super.onSupportNavigateUp()
    }
}

前面的代码应该非常熟悉，因为它在之前的练习中已经解释过了。这里的主要变化是，不再使用包含导航抽屉的主 UI 导航的NavigationView，而是用BottomNavigationView替换。此后的配置是相同的。

1. 运行应用程序。您应该看到以下输出：

图 4.11：底部导航，选择了主页

1. 显示了您设置的四个菜单项，其中Home项被选择为起始目的地。单击方形按钮将带您到Home内的次要目的地：

图 4.12：Home 内的次要目的地

1. 使这成为可能的操作在导航图中指定：

mobile_navigation.xml（片段）

<fragment
    android:id="@+id/nav_home"
    android:name="com.example.bottomnavigation.HomeFragment"
    android:label="@string/home"
    tools:layout="@layout/fragment_home">
    <action
        android:id="@+id/nav_home_to_content"
        app:destination="@id/nav_content"
        app:popUpTo="@id/nav_home" />
</fragment>

1. 由于底部导航 UI 中没有汉堡菜单，有时会将操作项（具有专用图标的项）添加到应用栏中。创建另一个名为Main的菜单，并添加以下内容：

main.xml

<?xml version="1.0" encoding="utf-8"?>
<menu   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">
    <item
        android:id="@+id/nav_cart"
        android:title="@string/cart"
        android:icon="@drawable/cart"
        app:showAsAction="always" />
    <item
        android:id="@+id/nav_settings"
        android:title="@string/settings"
        app:showAsAction="never" />
</menu>

1. 此菜单将在应用栏中的溢出菜单中使用。单击三个点时，将显示溢出菜单。cart矢量资产也将显示在顶部应用栏上，因为app:showAsAction属性设置为always。通过添加以下内容在MainActivity中配置溢出菜单：

在文件顶部添加以下两个导入：

import android.view.Menu
import android.view.MenuItem

然后添加以下两个函数：

override fun onCreateOptionsMenu(menu: Menu): Boolean {
    menuInflater.inflate(R.menu.main, menu)
    return true
}
override fun onOptionsItemSelected(item: MenuItem): Boolean {
    super.onOptionsItemSelected(item)
    return item.onNavDestinationSelected(findNavController       (R.id.nav_host_fragment))
}

1. 现在将在应用栏中显示主菜单。再次运行应用程序，您将看到以下内容：

图 4.13：带有溢出菜单的底部导航

选择购物车将带您到我们在导航图中配置的次要目的地：

图 4.14：底部导航与次要目的地中的溢出菜单

正如您在本练习中所见，设置底部导航非常简单。导航图和菜单设置使将菜单项链接到片段变得简单。此外，集成操作栏和溢出菜单也是实现的小步骤。如果您正在开发一个具有非常明确定义的顶级目的地并且在它们之间切换很重要的应用程序，那么这些目的地的可见性使底部导航成为理想选择。要探索的最终主要导航模式是选项卡导航。这是一种多功能模式，因为它可以用作应用程序的主要导航，但也可以与我们学习过的其他导航模式一起用作次要导航。

选项卡导航

选项卡导航主要用于显示相关项目。如果只有少量选项卡（通常在两个到五个选项卡之间），通常会使用固定选项卡，如果有超过五个选项卡，则会使用水平滚动选项卡。它们主要用于对处于相同层次结构级别的目的地进行分组。

如果目的地相关，这可以是主要导航。如果您开发的应用程序属于狭窄或特定主题领域，其中主要目的地相关，比如新闻应用程序，这可能是情况。更常见的是，它与底部导航一起使用，以呈现在主要目的地内可用的次要导航。以下练习演示了使用选项卡导航来显示相关项目。

练习 4.03：使用选项卡进行应用程序导航

在 Android Studio 中创建一个名为Tab Navigation的空活动的新应用程序。您将构建一个显示电影类型的骨架电影应用程序。让我们开始吧：

1. 替换res/values文件夹中的strings.xml内容并更新themes.xml：

<string name="dummy_text">文件提供了每个电影类型的一些正文文本：

themes.xml

<resources xmlns:tools="http://schemas.android.com/tools">
    <!-- Base application theme. -->
    <style name="Theme.TabNavigation"       parent="Theme.AppCompat.DayNight.DarkActionBar">
        <!-- Primary brand color. -->
        <item name="colorPrimary">@color/purple_500</item>
        <item name="colorPrimaryVariant">          @color/purple_700</item>
        <item name="colorOnPrimary">@color/white</item>
        <!-- Secondary brand color. -->
        <item name="colorSecondary">@color/teal_200</item>
        <item name="colorSecondaryVariant">          @color/teal_700</item>
        <item name="colorOnSecondary">@color/black</item>
        <!-- Customize your theme here. -->
        <item name="windowActionBar">false</item>
        <item name="windowNoTitle">true</item>
        <!-- Status bar color. -->
        <item name="android:statusBarColor"           tools:targetApi="l">?attr/colorPrimaryVariant</item>
    </style>
    <style name="Theme.TabNavigation.AppBarOverlay"       parent="ThemeOverlay.AppCompat.Dark.ActionBar" />
    <style name="Theme.TabNavigation.PopupOverlay"       parent="ThemeOverlay.AppCompat.Light" />
    <style name="title" >
        <item name="android:textSize">24sp</item>
        <item name="android:textStyle">bold</item>
    </style>
    <style name="body" >
        <item name="android:textSize">16sp</item>
    </style>
</resources>

1. 创建一个名为MoviesFragment的单个片段，显示电影类型的标题和一些虚拟文本。标题将动态更新。然后更新电影片段布局：

在fragment_movies布局中，具有 ID 为movie_type的TextView标签将动态更新为标题。您添加到strings.xml文件中的虚拟文本将显示在其下方。

1. 使用以下内容更新MoviesFragment：

MoviesFragment。由于这是从伴随对象完成的，因此可以直接从另一个类中使用静态语法引用，例如MoviesFragment.newInstance(movieGenre)。第二点是工厂方法将MOVIE_GENRE键设置为Bundle参数，并将movieGenre字符串设置为Bundle参数，以便以后可以从MoviesFragment中检索它。

1. 使用以下内容更新activity_main.xml文件：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout   xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:theme           ="@style/Theme.TabNavigation.AppBarOverlay">
        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            app:popupTheme               ="@style/Theme.TabNavigation.PopupOverlay"/>
        <com.google.android.material.tabs.TabLayout
            android:id="@+id/tabs"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:tabIndicatorHeight="4dp"
            app:tabIndicatorColor="@color/teal_200"
            app:tabRippleColor="@android:color/transparent"
            android:background="?attr/colorPrimary" />
    </com.google.android.material.appbar.AppBarLayout>
    <androidx.viewpager.widget.ViewPager
        android:id="@+id/view_pager"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior" />
</androidx.coordinatorlayout.widget.CoordinatorLayout>

AppBarLayout标签和其中包含的工具栏在以前的练习中已经很熟悉了。在工具栏下方，显示了一个TabLayout标签，其中将包含电影选项卡。您可以使用各种属性来设置选项卡的样式。在这里，您正在设置选项卡的高度、颜色和材料涟漪效果为透明，以不显示正常的材料样式按钮。为了显示所需的内容，您将使用ViewPager。ViewPager是一个可滑动的布局，允许您添加多个视图或片段，以便当用户滑动以更改其中一个选项卡时，正文内容显示相应的视图或片段。在本练习中，您将在电影片段之间滑动。提供在ViewPager中使用的数据的组件称为适配器。

1. 创建一个简单的适配器，用于显示我们的电影。将其命名为MovieGenresPagerAdapter：

package com.example.tabnavigation
import android.content.Context
import androidx.fragment.app.Fragment
import androidx.fragment.app.FragmentManager
import androidx.fragment.app.FragmentPagerAdapter
    private val TAB_GENRES_SCROLLABLE = listOf(
        R.string.action,
        R.string.comedy,
        R.string.drama,
        R.string.sci_fi,
        R.string.family,
        R.string.crime,
        R.string.history
)
private val TAB_GENRES_FIXED = listOf(
    R.string.action,
    R.string.comedy,
    R.string.drama
)
class MovieGenresPagerAdapter(private val context: Context,   fm: FragmentManager)
: FragmentPagerAdapter(fm,   BEHAVIOR_RESUME_ONLY_CURRENT_FRAGMENT) {
    override fun getItem(position: Int): Fragment {
        return MoviesFragment.newInstance(context.resources           .getString(TAB_GENRES_FIXED[position]))
    }
    override fun getPageTitle(position: Int): CharSequence? {
        return context.resources           .getString(TAB_GENRES_FIXED[position])
    }
    override fun getCount(): Int {
        // Show total pages.
        return TAB_GENRES_FIXED.size
    }
}

首先，看一下MovieGenresPagerAdapter类头部。它扩展自FragmentPagerAdapter，这是专门用于滑动的适配器。这也称为通过片段进行分页。当您有一组不太大的定义的片段时，使用FragmentPagerAdapter是理想的。由于您将其用于一组选项卡，这是理想的。

由于FragmentPagerAdapter在不在屏幕上时保留片段在内存中，因此不适用于大量片段。在这种情况下，您将使用FragmentStatePagerAdpater，它可以在不在屏幕上时回收片段。

创建FragmentPagerAdapter时，传入一个FragmentManager，负责管理活动中使用的片段。BEHAVIOR_RESUME_ONLY_CURRENT_FRAGMENT标志只保留当前片段处于用户可交互状态（RESUMED）的状态。其他片段处于STARTED状态，这意味着它们可以在滑动时可见，但不活动。

回调方法的功能如下：

• getCount(): 此方法返回要显示的项目总数。

• getPageTitle(position: Int): CharSequence?: 这通过使用特定位置检索列表中指定位置的流派标题。

• getItem(position: Int): Fragment: 这在列表中的此位置获取MoviesFragment（或者如果首次访问，则创建新的MoviesFragment），通过传入要在片段中显示的流派标题。创建后，MoviesFragment将保留在内存中。

选项卡可以是固定的或可滚动的。您将看到的第一个示例是带有固定选项卡的。由于所有这些方法都使用了TAB_GENRES_FIXED，因此只会显示三个选项卡。但是，这并没有将TabLayout设置为固定或可滚动。这需要在活动中完成。

1. 更新MainActivity，使其使用带有ViewPager的选项卡：

package com.example.tabnavigation
import android.os.Bundle
import androidx.appcompat.app.AppCompatActivity
import androidx.viewpager.widget.ViewPager
import com.google.android.material.tabs.TabLayout
class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        setSupportActionBar(findViewById(R.id.toolbar))
        val viewPager = findViewById<ViewPager>          (R.id.view_pager)
        val tabs = findViewById<TabLayout>(R.id.tabs)
        viewPager.adapter = MovieGenresPagerAdapter(this,           supportFragmentManager)
        tabs?.tabMode = TabLayout.MODE_FIXED
        tabs?.setupWithViewPager(viewPager)
    }
}

1. 在onCreate方法中，在设置布局之后，设置应用栏，使其使用工具栏：

setSupportActionBar(toolbar)

1. 设置要在可滑动的ViewPager中显示的数据，以来自MovieGenresPagerAdapter：

view_pager.adapter = MovieGenresPagerAdapter(this,   supportFragmentManager)

1. 设置TabLayout，以显示配置的ViewPager：

tabs?.tabMode = TabLayout.MODE_FIXED
tabs?.setupWithViewPager(viewPager)

1. 这负责设置选项卡标题并使选项卡主体内容可滑动。tabMode已设置为FIXED（tabs.tabMode = TabLayout.MODE_FIXED），以便选项卡将以与屏幕宽度相等的宽度均匀布局。现在运行应用程序。你应该看到以下内容：

图 4.15：带有固定选项卡的选项卡布局

您可以在页面的主体中左右滑动，以转到三个选项卡中的每一个，并且还可以选择其中一个选项卡来执行相同的操作。现在，让我们更改正在显示的选项卡数据，并设置选项卡，以便可以滚动浏览。

1. 首先，更改MovieGenresPagerAdapter，使其使用一些额外的流派：

class MovieGenresPagerAdapter(private val context: Context,   fm: FragmentManager)
: FragmentPagerAdapter(fm,   BEHAVIOR_RESUME_ONLY_CURRENT_FRAGMENT) {
    override fun getItem(position: Int): Fragment {
        return MoviesFragment.newInstance(context.resources           .getString(TAB_GENRES_SCROLLABLE[position]))
    }
    override fun getPageTitle(position: Int): CharSequence? {
        return context.resources           .getString(TAB_GENRES_SCROLLABLE[position])
    }
    override fun getCount(): Int {
        // Show total pages.
        return TAB_GENRES_SCROLLABLE.size
    }
}

1. 在MainActivity中，设置tabMode，使其可滚动：

tabs.tabMode = TabLayout.MODE_SCROLLABLE

1. 运行应用程序。你应该看到以下内容：

图 4.16：带有可滚动选项卡的选项卡布局

选项卡列表继续显示在屏幕外。可以滑动和选择选项卡，并且主体内容也可以滑动，这样你就可以通过选项卡页面左右移动。

通过这个练习，你学会了选项卡在应用程序中提供导航时的多功能性。固定宽度的选项卡可以用于主要和次要导航，而可滚动的选项卡可以用于将相关项目分组进行次要导航。可滚动选项卡充当次要导航，因此您还需要向应用程序添加主要导航。在这个例子中，出于简单起见，主要导航已被省略，但对于更真实世界和复杂的应用程序，您可以添加导航抽屉或底部导航。

活动 4.01：构建主要和次要应用程序导航

您的任务是创建一个体育应用程序。它可以有三个或更多的顶级目的地。但是，其中一个主要目的地必须称为“我的体育”，并且应链接到一个或多个次要目的地，即体育项目。您可以使用本章中探讨过的任何一种导航模式，或它们的组合，还可以引入您认为合适的任何自定义。用户当前所在的每个目的地都应显示在“应用”栏中。

有不同的方法可以尝试这个活动。一种方法是使用底部导航，并将各个次要体育目的地添加到导航图中，以便可以链接到这些目的地。这相当简单，并通过操作委托给导航图。使用此方法后，主屏幕应如下所示：

图 4.17：我的体育应用的底部导航

注意

此活动的解决方案可在以下网址找到：packt.live/3sKj1cp

本章中所有练习和活动的来源位于此处：packt.live/39IAjxL

总结

本章涵盖了您需要了解的最重要的导航技术，以便在应用程序中创建清晰和一致的导航。您首先学习了如何使用 Jetpack 导航在 Android Studio 项目中创建导航抽屉，将导航菜单项连接到单独的片段。然后，您进一步了解了 Jetpack 导航中的操作，以在导航图中导航到应用程序中的其他次要目的地。

接下来的练习使用底部导航来显示始终可见于屏幕上的主要导航目的地。然后我们看了标签式导航，您学会了如何显示固定和可滚动的标签。对于每种不同的导航模式，您都会看到在构建应用程序时何时更适合使用。我们通过构建我们自己的应用程序并添加主要和次要目的地来完成了本章。

本章建立在我们在第一章中提供的关于使用 Android Studio 创建 Android 的全面介绍的基础上，以及您在第二章和第三章中学到的有关活动和片段的知识，以及使用片段开发 UI 的知识。这些章节涵盖了您创建应用程序所需的知识、实践和基本 Android 组件。本章通过引导您了解可用的主要导航模式，将这些先前的章节联系在一起，使您的应用程序脱颖而出并易于使用。

下一章将在这些概念的基础上构建，并向您介绍更高级的显示应用内容的方法。您将首先学习使用RecyclerView将数据与列表绑定。之后，您将探索可以用于检索和填充应用程序内容的不同机制。
