第四章：从本地代码回调 Java

为了发挥其最大潜力，JNI 允许从 C/C++ 回调 Java 代码。"回调"是因为本地代码首先从 Java 被调用，然后反过来调用 Java。这种调用是通过反射 API 完成的，几乎可以做任何直接在 Java 中能做的事情。

在使用 JNI 时需要考虑的另一个重要问题是线程。本地代码可以在由 Dalvik VM 管理的 Java 线程上运行，也可以从使用标准 POSIX 原语创建的本机线程上运行。显然，除非将本地线程转换为管理的 Java 线程，否则本地线程不能调用 JNI 代码！使用 JNI 编程需要了解所有这些细微之处。本章将引导你了解主要的几个问题。

最后一个主题是特定于 Android 而不是 JNI 的：特定的 Android 位图 API 旨在为运行在这些小型（但强大）设备上的图形应用程序提供完全的处理能力。

Android NDK 还提供了一个新的 API，以本地方式访问一种重要的对象类型：位图。特定的 Bitmap API，它是 Android 独有的，为运行在这些小型（但强大）设备上的图形应用程序提供了完全的处理能力。

我们在上一章中开始的 Store 项目将作为展示 JNI 回调和同步的画布。为了说明位图处理，我们将创建一个新项目，在本地代码中解码设备的摄像头馈送。

总结一下，在本章中，我们将学习如何：

从本地代码调用 Java
将本地线程附加到 Dalvik VM，并与 Java 线程处理同步
在本地代码中处理 Java 位图

在本章结束时，你应该能够使 Java 和 C/C++ 互相通信和同步。

从本地代码回调 Java

在上一章中，我们了解了如何使用 JNI 方法 FindClass() 获取 Java 类描述符。然而，我们还可以获得更多！实际上，如果你是一个常规的 Java 开发者，这应该会让你想起一些东西：Java 反射 API。JNI 与其类似，它可以修改 Java 对象字段，运行 Java 方法，以及访问静态成员，但这一切都来自本地代码！

在 Store 项目的最后一部分，让我们增强我们的商店应用程序，使其在成功插入条目时通知 Java。

注意

本书提供的最终项目名为 Store_Part10。

动手实践时间——确定 JNI 方法签名

让我们先定义一个 Java 接口，本地 C/C++ 代码将通过 JNI 调用这个接口：

创建一个 StoreListener.java，其中包含一个定义几个回调的接口，一个用于整数，一个用于字符串，一个用于颜色，如下所示：

package com.packtpub.store;

public interface StoreListener {
    void onSuccess(int pValue);

    void onSuccess(String pValue);

    void onSuccess(Color pValue);
}

打开 Store.java 并进行一些更改。

声明一个成员委托 StoreListener，成功回调将被发送给它

更改 Store 构造函数以注入委托监听器，这将是 StoreActivity

Public class Store implements StoreListener {
 private StoreListener mListener;
    public Store(StoreListener pListener) {
        mListener = pListener;
    }
    ...

最后，实现StoreListener接口及其相应的方法，这些方法只是将调用转发给委托：

    ...
 public void onSuccess(int pValue) {
 mListener.onSuccess(pValue);
 }

 public void onSuccess(String pValue) {
 mListener.onSuccess(pValue);
 }

 public void onSuccess(Color pValue) {
 mListener.onSuccess(pValue);
    }
}

打开StoreActivity.java并在PlaceholderFragment中实现StoreListener接口。

同时，相应地更改Store构造：

public class StoreActivity extends Activity {
    ...
    public static class PlaceholderFragment extends Fragment
 implements StoreListener {
 private Store mStore = new Store(this);
        ...

当接收到成功回调时，会弹出一个简单的提示消息：

        ...
 public void onSuccess(int pValue) {
 displayMessage(String.format(
 "Integer '%1$d' successfuly saved!", pValue));
 }

 public void onSuccess(String pValue) {
 displayMessage(String.format(
 "String '%1$s' successfuly saved!", pValue));
 }

 public void onSuccess(Color pValue) {
 displayMessage(String.format(
 "Color '%1$s' successfuly saved!", pValue));
        }
    }
}

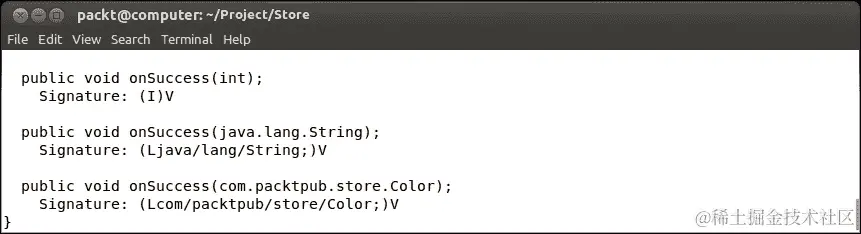

在Store项目的目录中打开终端，并运行javap命令以确定方法签名。
```
javap –s -classpath bin/classes com.packtpub.store.Store
```

刚才发生了什么？

使用 JNI API 回调 Java 方法需要描述符，我们将在下一部分看到。为了确定一个 Java 方法描述符，我们需要一个签名。实际上，Java 中的方法可以重载，这意味着可以有相同名称但不同参数的两个方法。这就是为什么需要签名的原因。

我们可以使用javap来确定一个方法的签名，javap是一个 JDK 实用程序，用于反汇编.class文件。然后这个签名可以传递给 JNI 反射 API。正式地说，签名是以下这样声明的：

(<Parameter 1 Type Code>[<Parameter 1 Class>];...)<Return Type Code>

例如，方法boolean myFunction(android.view.View pView, int pIndex)的签名将是(Landroid/view/View;I)Z。另一个例子，(I)V，意味着需要整数并返回 void。最后一个例子，(Ljava/lang/String;)V，意味着传递了一个 String 作为参数。

下表总结了 JNI 中可用的各种类型及其代码：

Java 类型	本地类型	本地数组类型	类型代码	数组类型代码
`boolean`	`jboolean`	`jbooleanArray`	`Z`	`[Z`
`byte`	`jbyte`	`jbyteArray`	`B`	`[B`
`char`	`jchar`	`jcharArray`	`C`	`[C`
`double`	`jdouble`	`jdoubleArray`	`D`	`[D`
`float`	`jfloat`	`jfloatArray`	`F`	`[F`
`int`	`jint`	`jintArray`	`I`	`[I`
`long`	`jlong`	`jlongArray`	`J`	`[J`
`Short`	`jshort`	`jshortArray`	`S`	`[S`
`Object`	`jobject`	`jobjectArray`	`L`	`[L`
`String`	`jstring`	`N/A`	`L`	`[L`
`Class`	`jclass`	`N/A`	`L`	`[L`
`Throwable`	`jthrowable`	`N/A`	`L`	`[L`
`void`	`void`	`N/A`	`V`	`N/A`

所有这些值都与javap转储的值相对应。关于描述符和签名的更多信息，请查看 Oracle 文档 docs.oracle.com/javase/specs/jvms/se7/html/jvms-4.html#jvms-4.3。

既然我们已经有了正确的签名，现在可以从 C/C++中调用 Java 了。

动手实践——从本地代码回调 Java

让我们继续通过从本地代码调用我们定义的接口来构建Store：

在com_packtpub_store_Store.cpp中，为每个回调声明类型为jmethodID的方法描述符，这将会被缓存：

...
static Store gStore;

static jclass StringClass;
static jclass ColorClass;

static jmethodID MethodOnSuccessInt;
static jmethodID MethodOnSuccessString;
static jmethodID MethodOnSuccessColor;
...

然后，在JNI_OnLoad()中缓存所有回调描述符。这可以通过两个主要步骤完成：

使用 JNI 方法FindClass()获取类描述符。通过类的绝对包路径，可以找到类描述符，例如：com./packtpub/store/Store。

使用GetMethodID()从类描述符中获取方法描述符。为了区分几个重载方法，必须指定之前用javap获取的签名：

...
JNIEXPORT jint JNI_OnLoad(JavaVM* pVM, void* reserved) {
    JNIEnv *env;
    if (pVM->GetEnv((void**) &env, JNI_VERSION_1_6) != JNI_OK) {
        abort();
    }
    ...
    // Caches methods.
 jclass StoreClass = env->FindClass("com/packtpub/store/Store");
 if (StoreClass == NULL) abort();

 MethodOnSuccessInt = env->GetMethodID(StoreClass, "onSuccess",
 "(I)V");
 if (MethodOnSuccessInt == NULL) abort();

 MethodOnSuccessString = env->GetMethodID(StoreClass, "onSuccess",
 "(Ljava/lang/String;)V");
 if (MethodOnSuccessString == NULL) abort();

 MethodOnSuccessColor = env->GetMethodID(StoreClass, "onSuccess",
 "(Lcom/packtpub/store/Color;)V");
 if (MethodOnSuccessColor == NULL) abort();
 env->DeleteLocalRef(StoreClass);

    // Store initialization.
    gStore.mLength = 0;
    return JNI_VERSION_1_6;
}
...

当在setInteger()中成功插入整数时，通知 Java 商店（即pThis）。要调用 Java 对象上的 Java 方法，只需使用CallVoidMethod()（这意味着被调用的 Java 方法返回 void）。为此，我们需要：

对象实例
方法签名

如果适用，传递有效的参数（这里是一个整数值）

...
JNIEXPORT void JNICALL Java_com_packtpub_store_Store_setInteger
  (JNIEnv* pEnv, jobject pThis, jstring pKey, jint pInteger) {
    StoreEntry* entry = allocateEntry(pEnv, &gStore, pKey);
    if (entry != NULL) {
        entry->mType = StoreType_Integer;
        entry->mValue.mInteger = pInteger;

 pEnv->CallVoidMethod(pThis, MethodOnSuccessInt,
 (jint) entry->mValue.mInteger);
    }
}
...

对字符串重复该操作。在分配返回的 Java 字符串时不需要生成全局引用，因为它在 Java 回调中立即使用。我们也可以在使用后立即销毁这个字符串的局部引用，但 JNI 在从原生回调返回时会处理这个问题：

...
JNIEXPORT void JNICALL Java_com_packtpub_store_Store_setString
  (JNIEnv* pEnv, jobject pThis, jstring pKey, jstring pString) {
    // Turns the Java string into a temporary C string.
    StoreEntry* entry = allocateEntry(pEnv, &gStore, pKey);
    if (entry != NULL) {
        entry->mType = StoreType_String;
        ...

        pEnv->CallVoidMethod(pThis, MethodOnSuccessString,
 (jstring) pEnv->NewStringUTF(entry->mValue.mString));
    }
}
...

最后，对颜色重复该操作：

...
JNIEXPORT void JNICALL Java_com_packtpub_store_Store_setColor
  (JNIEnv* pEnv, jobject pThis, jstring pKey, jobject pColor) {
    // Save the Color reference in the store.
    StoreEntry* entry = allocateEntry(pEnv, &gStore, pKey);
    if (entry != NULL) {
        entry->mType = StoreType_Color;
        entry->mValue.mColor = pEnv->NewGlobalRef(pColor);

        pEnv->CallVoidMethod(pThis, MethodOnSuccessColor,
 (jstring) entry->mValue.mColor);
    }
}
...

刚才发生了什么？

启动应用程序并插入一个整数、字符串或颜色条目。系统会显示包含插入值的成功信息。原生代码通过 JNI 反射 API 调用了 Java 端。这个 API 不仅用于执行 Java 方法，也是处理传递给原生方法的jobject参数的唯一方式。然而，从 Java 调用 C/C++代码相对简单，而从 C/C++执行 Java 操作则要复杂一些！

尽管有些重复和冗长，调用任何 Java 方法都应该像这样简单：

从我们想要调用方法的类描述符中获取类描述符（这里的Store Java 对象）：
```
jclass StoreClass = env->FindClass("com/packtpub/store/Store");
```

获取我们想要调用的回调的方法描述符（如在 Java 中的Method类）。这些方法描述符是从拥有它的类描述符中获取的（如在 Java 中的Class）：

jmethodID MethodOnSuccessInt = env->GetMethodID(StoreClass,
                                                "onSuccess", "(I)V");

可选地，缓存描述符以便它们可以在未来的原生调用中立即使用。同样，JNI_OnLoad()使得在执行任何原生调用之前缓存 JNI 描述符变得容易。以Id结尾的描述符，如jmethodID，可以自由缓存。它们不是可以泄漏的引用，或者相对于jclass描述符必须全局化。

提示

缓存描述符绝对是好的实践，因为通过 JNI 反射获取字段或方法可能会产生一些开销。
在对象上使用必要的参数调用方法。相同的方法描述符可以用于相应类的任何对象实例：
```
env->CallVoidMethod(pThis, MethodOnSuccessInt, (jint) myInt);
```

无论你需要在一个 Java 对象上调用什么方法，同样的过程总是适用。

关于 JNI 反射 API 的更多内容

了解反射 API 后，你基本上就掌握了 JNI 的大部分内容。以下是一些可能有用的方法：

FindClass()根据其绝对路径获取（局部）引用到Class描述符对象：
```
jclass FindClass(const char* name)
```
GetObjectClass() 的目的相同，不同之处在于 FindClass() 根据它们的绝对路径查找类定义，而另一个直接从对象实例（如 Java 中的 getClass()）查找类：
```
jclass GetObjectClass(jobject obj)
```
以下方法允许您获取方法和字段的 JNI 描述符，以及静态或实例成员。这些描述符是 ID，而不是对 Java 对象的引用。无需将它们转换为全局引用。这些方法需要方法或字段名称以及签名以区分重载。构造函数描述符的获取方式与方法的获取方式相同，不同之处在于其名称始终为 <init> 并且具有 void 返回值：
```
jmethodID GetMethodID(jclass clazz, const char* name,
                      const char* sig)
jmethodID GetStaticMethodID(jclass clazz, const char* name,
                            const char* sig)

jfieldID GetStaticFieldID(jclass clazz, const char* name,
                          const char* sig)
jfieldID GetFieldID(jclass clazz, const char* name, const char* sig)
```

有另一组方法可以通过对应的描述符来获取字段值。每种基本类型都有一对获取器和设置器方法，以及一个用于对象的方法：

jobject GetObjectField(jobject obj, jfieldID fieldID)
<primitive> Get<Primitive>Field(jobject obj, jfieldID fieldID)

void SetObjectField(jobject obj, jfieldID fieldID, jobject value)
void Set<Primitive>Field(jobject obj, jfieldID fieldID,
                         <jprimitive> value)

对于根据它们的返回值分类的方法同样如此：

jobject CallObjectMethod(JNIEnv*, jobject, jmethodID, ...)

<jprimitive> Call<Primitive>Method(JNIEnv*, jobject, jmethodID, ...);

这些方法存在带有 A 和 V 后缀的变体。行为相同，不同之处在于参数分别使用 va_list（即可变参数列表）或 jvalue 数组（jvalue 是所有 JNI 类型的联合体）指定：
```
jobject CallObjectMethodV(JNIEnv*, jobject, jmethodID, va_list);
jobject CallObjectMethodA(JNIEnv*, jobject, jmethodID, jvalue*);
```

请查看 Android NDK include 目录中的 jni.h 文件，以了解 JNI 反射 API 的所有可能性。

调试 JNI

JNI 调用的目标通常是性能。因此，当调用其 API 方法时，JNI 并不执行高级检查。幸运的是，存在一种扩展检查模式，它执行高级检查并在 Android Logcat 中提供反馈。

要激活它，请从命令提示符运行以下命令：

adb shell setprop debug.checkjni 1

设置此标志后，启动的应用程序可以使用扩展检查模式，直到将其设置为 0，或者直到设备重新启动。对于已获得根权限的设备，可以使用以下命令启动整个设备：

adb shell stop
adb shell setprop dalvik.vm.checkjni true
adb shell start

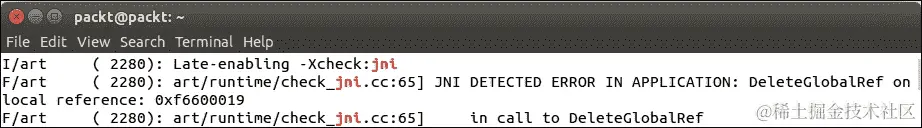

如果一切正常，当你的应用程序启动时，Logcat 中会出现 Late-enabling – Xcheck:jni 的消息。然后，定期检查 Logcat 以查找其 JNI 警告或错误。

调试 JNI

同步 Java 和本地线程

并行编程如今是一个主流课题。自从引入多核处理器以来，Android 也不例外。你可以在 Java 端完全进行线程处理（使用 Java Thread 和 Concurrency API），在本地端（使用 NDK 提供的 POSIX PThread API），以及更有趣的是，使用 JNI 在 Java 和本地端之间进行。

在这一部分，我们将创建一个后台线程，观察者，它始终关注数据存储中的内容。它遍历所有条目，然后休眠固定的时间。当观察者线程找到在代码中预定义的特定类型的键时，它会相应地采取行动。对于这一部分，我们只是将整数值裁剪到预定义的范围。

当然，线程需要同步。本地线程只在用户理解 UI 线程并且不修改它时访问和更新存储。本地线程在 C/C++中创建，但 UI 线程是 Java 线程。我们将使用 JNI 监视器来同步它们两者。

行动时间——使用 JNI 分配对象。

让我们定义一个后台观察者，它将使用在 Java 和 C/C++之间共享的对象作为锁：

在Store.java中，添加两个新方法以启动和停止观察者线程。这两个方法分别返回和接受一个long类型的参数。这个值可以帮助我们在 Java 端保存本地指针：
```
public class Store implements StoreListener {
    ...
    public native long startWatcher();
 public native void stopWatcher(long pPointer);
}
```

创建一个新文件StoreThreadSafe.java。StoreThreadSafe类继承自Store类，旨在使用synchronized Java 代码块使Store实例线程安全。声明一个类型为Object的静态成员字段LOCK并定义一个默认构造函数：

package com.packtpub.store;

import com.packtpub.exception.InvalidTypeException;
import com.packtpub.exception.NotExistingKeyException;

public class StoreThreadSafe extends Store {
    protected static Object LOCK;

    public StoreThreadSafe(StoreListener pListener) {
        super(pListener);
    }
    ...

重写Store类的方法，如getCount()、getInteger()和setInteger()，使用与LOCK对象同步的 Java 代码块：

    ...
    @Override
    public int getCount() {
        synchronized (LOCK) {
            return super.getCount();
        }
    }
    ...
    @Override
    public int getInteger(String pKey)
        throws NotExistingKeyException, InvalidTypeException
    {
        synchronized (LOCK) {
            return super.getInteger(pKey);
        }
    }

    @Override
    public void setInteger(String pKey, int pInt) {
        synchronized (LOCK) {
            super.setInteger(pKey, pInt);
        }
    }
    ...

对所有其他方法，如getString()、setString()、getColor()、setColor()等，以及stopWatcher()方法执行相同的操作。不要重写onSuccess回调方法和startWatcher()方法：
```
    ...
    @Override
    public void stopWatcher(long pPointer) {
        synchronized (LOCK) {
            super.stopWatcher(pPointer);
        }
    }
}
```
不要重写onSuccess回调方法和startWatcher()方法。

打开StoreActivity.java，并用StoreThreadSafe的实例替换之前的Store实例。同时，创建一个类型为long的成员字段以保存指向观察者线程的本地指针。当片段恢复时，启动观察者线程并保存其指针。当片段暂停时，使用先前保存的指针停止观察者线程：

public class StoreActivity extends Activity {
    ...
    public static class PlaceholderFragment extends Fragment
    implements StoreListener {
        private StoreThreadSafe mStore = new StoreThreadSafe(this);
 private long mWatcher;
        private EditText mUIKeyEdit, mUIValueEdit;
        private Spinner mUITypeSpinner;
        private Button mUIGetButton, mUISetButton;
        private Pattern mKeyPattern;

        ...
 @Override
 public void onResume() {
 super.onResume();
 mWatcher = mStore.startWatcher();
 }
 @Override
 public void onPause() {
 super.onPause();
 mStore.stopWatcher(mWatcher);
        }
        ...
    }
}

编辑jni/Store.h并包含一个新的头文件pthread.h：

#ifndef _STORE_H_
#define _STORE_H_

#include <cstdint>
#include <pthread.h>
#include "jni.h"

观察者在定时间隔更新后的Store实例上工作。它需要：
- 它所监视的Store结构的实例。
- 一个JavaVM，它是线程间唯一可以安全共享的对象，并且可以从中安全获取JNIEnv。
- 用于同步的 Java 对象（对应于我们在 Java 端定义的LOCK对象）
- 用于本地线程管理的pthread变量。
- 停止观察者线程的指示器。
```
...
typedef struct {
 Store* mStore;
 JavaVM* mJavaVM;
 jobject mLock;
 pthread_t mThread;
 int32_t mRunning;
} StoreWatcher;
...
```

最后，定义三个方法以启动和停止观察者线程，运行它的主循环和处理一个条目：

...
StoreWatcher* startWatcher(JavaVM* pJavaVM, Store* pStore,
 jobject pLock);
void stopWatcher(StoreWatcher* pWatcher);
void* runWatcher(void* pArgs);
void processEntry(StoreEntry* pEntry);
#endif

使用javah刷新 JNI 头文件jni/com_packtpub_Store.h。你应在其中看到两个新方法，Java_com_packtpub_store_Store_startWatcher()和Java_com_packtpub_store_Store_stopWatcher()。

在com_packtpub_store_Store.cpp中，创建一个新的静态变量gLock，它将保存 Java 同步对象。
```
...
static Store gStore;
static jobject gLock;
...
```

使用 JNI 反射 API 在JNI_OnLoad()中创建Object类的一个实例：

首先，使用GetMethodID()找到它的Object构造函数。在 JNI 中，构造函数名为<init>并且没有返回结果。
然后，调用构造函数以创建一个实例并将其全局化。

最后，当本地引用不再有用时，移除它们：

JNIEXPORT jint JNI_OnLoad(JavaVM* pVM, void* reserved) {
    JNIEnv *env;
    if (pVM->GetEnv((void**) &env, JNI_VERSION_1_6) != JNI_OK) {
        abort();
    }
    ...
 jclass ObjectClass = env->FindClass("java/lang/Object");
 if (ObjectClass == NULL) abort();
 jmethodID ObjectConstructor = env->GetMethodID(ObjectClass,
 "<init>", "()V");
 if (ObjectConstructor == NULL) abort();
 jobject lockTmp = env->NewObject(ObjectClass, ObjectConstructor);
 env->DeleteLocalRef(ObjectClass);
 gLock = env->NewGlobalRef(lockTmp);
 env->DeleteLocalRef(lockTmp);
    ...

将创建的Object实例保存在StoreThreadSafe.LOCK字段中。这个对象将在应用程序的生命周期内用于同步：

首先，使用 JNI 反射方法FindClass()和GetStaticFieldId()检索StoreThreadSafe类及其LOCK字段。
然后，使用 JNI 方法SetStaticObjectField()将值保存到LOCK静态字段中，该方法需要字段签名（如方法）。

最后，当StoreThreadSafe类不再有用时，移除对其的本地引用：

    ...
 jclass StoreThreadSafeClass = env->FindClass(
 "com/packtpub/store/StoreThreadSafe");
 if (StoreThreadSafeClass == NULL) abort();
 jfieldID lockField = env->GetStaticFieldID(StoreThreadSafeClass,
 "LOCK", "Ljava/lang/Object;");
 if (lockField == NULL) abort();
 env->SetStaticObjectField(StoreThreadSafeClass, lockField, gLock);
 env->DeleteLocalRef(StoreThreadSafeClass);

    return JNI_VERSION_1_6;
}
...

实现startWatcher()，它调用之前定义的相应方法。它需要JavaVM，可以从JNIEnv对象使用GetJavaVM()获取。创建的Store的指针（即内存地址）作为一个long值返回给 Java 端，然后可以保存它以供以后使用：

...
JNIEXPORT jlong JNICALL Java_com_packtpub_store_Store_startWatcher
  (JNIEnv *pEnv, jobject pThis) {
    JavaVM* javaVM;
    // Caches the VM.
    if (pEnv->GetJavaVM(&javaVM) != JNI_OK) abort();

    // Launches the background thread.
    StoreWatcher* watcher = startWatcher(javaVM, &gStore, gLock);
    return (jlong) watcher;
}
...

通过实现stopWatcher()来结束，它将给定的long值转换回本地指针。将其传递给相应的方法：

...
JNIEXPORT void JNICALL Java_com_packtpub_store_Store_stopWatcher
  (JNIEnv *pEnv, jobject pThis, jlong pWatcher) {
    stopWatcher((StoreWatcher*) pWatcher);
}

刚才发生了什么？

我们使用 JNI 从本地代码分配一个 Java 对象，并将其保存在一个静态的 Java 字段中。这个例子展示了 JNI 反射 API 的强大功能；几乎在 Java 中可以做的任何事情，都可以通过 JNI 从本地代码完成。

为了分配 Java 对象，JNI 提供了以下方法：

使用NewObject()通过指定的构造方法实例化一个 Java 对象：
```
jobject NewObject(jclass clazz, jmethodID methodID, ...)
```

该方法存在带有A和V后缀的变体。行为相同，不同之处在于参数分别使用va_list或jvalue数组指定：

jobject NewObjectV(jclass clazz, jmethodID methodID, va_list args)
jobject NewObjectA(jclass clazz, jmethodID methodID, jvalue* args)

AllocObject()分配一个新对象但不调用其构造函数。可能的用途是分配许多不需要初始化的对象，以获得一些性能提升。只有在你清楚自己在做什么时才使用它：
```
jobject AllocObject(jclass clazz)
```

在上一章中，我们为本地存储使用了静态变量，因为其生命周期与应用程序相关联。我们希望记住值，直到应用程序退出。如果用户离开活动，稍后再回来，只要进程仍然存活，值仍然可用。

对于观察者线程，我们使用了不同的策略，因为其生命周期与活动相关联。当活动获得焦点时，创建并启动线程。当活动失去焦点时，停止并销毁线程。由于这个线程可能需要时间来停止，因此在Store示例中快速多次切换屏幕时，可能会有几个实例同时运行。

因此，使用静态变量是不安全的，因为它们可能会被并发覆盖（导致内存泄漏），或者更糟糕的是，被释放（导致内存损坏）。当活动启动另一个活动时，也可能出现这类问题。在这种情况下，第一个活动的onStop()和onDestroy()在第二个活动的onCreate()和onStart()之后发生，如 Android 活动生命周期所定义。

相反，处理这种情况的一个更好的解决方案是允许 Java 端管理原生内存。在我们的示例中，一个指向在原生端分配的原生结构的指针被返回给 Java 端作为一个 long 值。任何进一步的 JNI 调用必须使用此指针作为参数执行。然后，当这块数据生命周期结束时，可以将此指针还给原生端。

提示

使用 long 值（在 64 位上表示）来保存原生指针是必要的，以便与从 Android Lollipop 开始的 64 位版本 Android（具有 64 位内存地址）保持兼容。

总结一下，谨慎使用原生静态变量。如果你的变量与应用程序生命周期相关联，静态变量是可以的。如果变量与活动生命周期相关联，你应在活动中分配它们的实例，并从那里管理它们以避免问题。

现在，我们在 Java 和原生端之间有了共享锁，让我们通过实现观察线程继续我们的示例。

行动时刻——运行并同步线程

让我们使用 POSIX PThread API 创建一个原生线程并将其附加到 VM：

在 Store.cpp 中，包含 unistd.h，它提供了访问 sleep() 函数的权限：
```
#include "Store.h"
#include <cstdlib>
#include <cstring>
#include <unistd.h>
...
```
实现 startWatcher() 方法。该方法从 UI 线程中执行。为此，首先实例化并初始化一个 StoreWatcher 结构。

然后，使用 pthread POSIX API 初始化并启动一个原生线程：

StoreWatcher* startWatcher(JavaVM* pJavaVM, Store* pStore,
        jobject pLock) {
    StoreWatcher* watcher = new StoreWatcher();
    watcher->mJavaVM = pJavaVM;
    watcher->mStore = pStore;
    watcher->mLock = pLock;
    watcher->mRunning = true;
...

然后，使用 PThread POSIX API 初始化并启动一个原生线程：

pthread_attr_init() 初始化必要的数据结构

pthread_create() 启动线程

...
    pthread_attr_t lAttributes;
    if (pthread_attr_init(&lAttributes)) abort();
    if (pthread_create(&watcher->mThread, &lAttributes,
                            runWatcher, watcher)) abort();
    return watcher;
}
...

实现 stopWatcher() 方法，关闭运行指示器以请求观察线程停止：

...
void stopWatcher(StoreWatcher* pWatcher) {
    pWatcher->mRunning = false;
}
...

在 runWatcher() 中实现线程的主循环。在这里，我们不再处于 UI 线程，而是处于观察线程。

因此，首先使用 AttachCurrentThreadAsDaemon() 将线程作为守护进程附加到 Dalvik VM。此操作从给定的 JavaVM 返回 JNIEnv。这使我们能从这个新线程直接访问 Java 端。记住 JNIEnv 是线程特定的，不能直接在线程间共享。

然后，使这个线程循环并在每次迭代中休眠几秒钟，使用 sleep()：

...
void* runWatcher(void* pArgs) {
    StoreWatcher* watcher = (StoreWatcher*) pArgs;
    Store* store = watcher->mStore;

    JavaVM* javaVM = watcher->mJavaVM;
    JavaVMAttachArgs javaVMAttachArgs;
    javaVMAttachArgs.version = JNI_VERSION_1_6;
    javaVMAttachArgs.name = "NativeThread";
    javaVMAttachArgs.group = NULL;

    JNIEnv* env;
    if (javaVM->AttachCurrentThreadAsDaemon(&env,
            &javaVMAttachArgs) != JNI_OK) abort();
    // Runs the thread loop.
    while (true) {
        sleep(5); // In seconds.
            ...

在循环迭代中，使用 JNI 方法 MonitorEnter() 和 MonitorExit() 划定一个临界区（一次只能有一个线程进入）。这些方法需要一个对象来进行同步（就像 Java 中的 synchronized 块）。

然后，你可以安全地：

检查线程是否应该停止，并在那种情况下离开循环

处理来自存储的每个条目

            ...
        // Critical section beginning, one thread at a time.
        // Entries cannot be added or modified.
        env->MonitorEnter(watcher->mLock);
        if (!watcher->mRunning) break;
        StoreEntry* entry = watcher->mStore->mEntries;
        StoreEntry* entryEnd = entry + watcher->mStore->mLength;
        while (entry < entryEnd) {
            processEntry(entry);
            ++entry;
        }
        // Critical section end.
        env->MonitorExit(watcher->mLock);
    }
    ...

在退出之前，当线程即将结束和退出时，分离线程。始终分离已附加的线程非常重要，这样 Dalvik 或 ART VM 就不再管理它。

最后，使用 pthread_exit() API 方法终止线程：

    ...
    javaVM->DetachCurrentThread();
    delete watcher;
    pthread_exit(NULL);
}
...

最后，编写processEntry()方法，该方法所做的不过是检查整数条目的边界，并将其限制在任意范围[-100000,100000]内。你也可以处理其他任何你希望处理的条目：

...
void processEntry(StoreEntry* pEntry) {
    switch (pEntry->mType) {
    case StoreType_Integer:
        if (pEntry->mValue.mInteger > 100000) {
            pEntry->mValue.mInteger = 100000;
        } else if (pEntry->mValue.mInteger < -100000) {
            pEntry->mValue.mInteger = -100000;
        }
        break;
    }
}

刚才发生了什么？

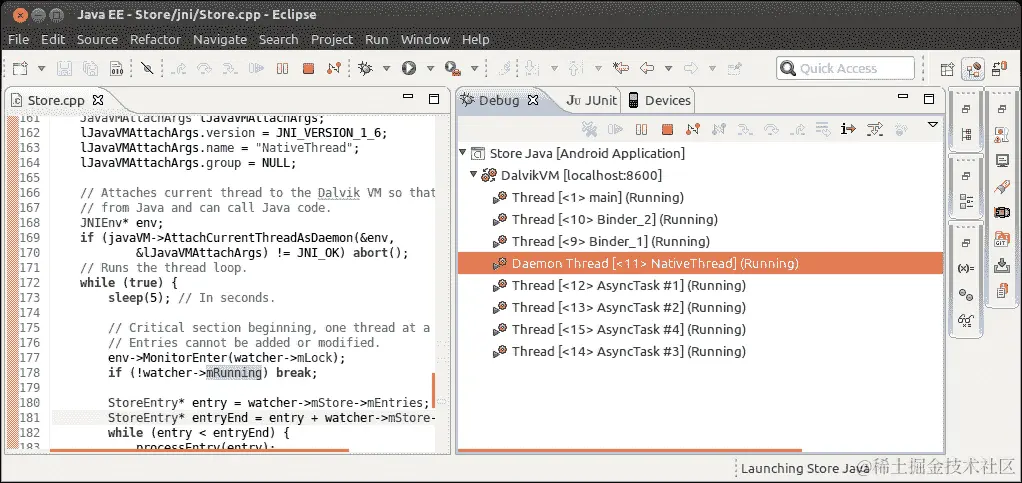

使用 Eclipse Java 调试器（不是本地调试器）以调试模式编译并运行应用程序。当应用程序启动时，会创建一个本地后台线程并将其附加到 Dalvik VM。你可以在调试视图中看到它。然后，UI 线程和本地后台线程使用 JNI 监视器 API 同步，以正确处理并发问题。最后，当离开应用程序时，后台线程会被分离并销毁。因此，它从调试视图中消失：

刚才发生了什么？

现在，在您的 Android 设备上的Store接口中，定义一个键并输入一个大于100,000的整数值。等待几秒钟，然后使用相同的键检索该值。它应该会被观察者线程限制在100,000以内。这个观察者会检查存储中的每个值，并在需要时进行更改。

观察者运行在一个本地线程上（即不是由 Java 虚拟机直接创建的）。NDK 允许使用 PThread POSIX API 创建本地线程。这个 API 是一个在 Unix 系统上广泛用于多线程的标准。它定义了一系列以pthread_为前缀的函数和数据结构，不仅可以创建线程，还可以创建互斥锁（互斥的缩写）或条件变量（让一个线程等待特定条件）。

PThread API 本身就是一个完整的主题，超出了本书的范围。你需要了解它才能掌握 Android 上的本地多线程。有关此主题的更多信息，请查看computing.llnl.gov/tutorials/pthreads/和randu.org/tutorials/threads/。

使用 JNI 监视器同步 Java 和 C/C++

在 Java 端，我们使用带有任意锁对象的synchronized块来同步线程。Java 还允许方法（无论是否为本地方法）被声明为synchronized。在这种情况下，锁对象是隐式地定义为本地方法的对象。例如，我们可以如下定义一个本地方法：

public class MyNativeClass {
 public native synchronized int doSomething();
    ...
}

在我们的情况下，这本来是无法工作的，因为本地端有一个单一的静态存储实例。我们需要一个单一的静态锁对象实例。

注意

请注意，这里使用的模式，即让StoreThreadSafe继承自Store类，覆盖其方法并使用静态变量，不应特别认为是最佳实践。由于Store和lock对象是静态的，本书为了简单起见使用了这种方式。

在本地端，使用 JNI 监视器进行同步，这相当于 Java 中的synchronized关键字：

MonitorEnter()表示临界区的开始。监视器与一个对象关联，该对象可以被视为一种标识符。一次只能有一个线程进入由这个对象定义的区间：
```
jint MonitorEnter(jobject obj)
```
MonitorExit()表示临界区的结束。必须调用它，以及MonitorEnter()，以确保监视器被释放，其他线程可以继续执行：
```
jint MonitorExit(jobject obj)
```

因为 Java 线程在内部是基于 POSIX 原始操作，所以也可以完全本地实现线程同步，使用 POSIX API。你可以在这个链接找到更多信息：computing.llnl.gov/tutorials/pthreads/。

提示

Java 和 C/C++是具有相似但略有不同语义的不同语言。因此，始终注意不要期望 C/C++的行为像 Java。例如，volatile 在 Java 和 C/C++中的语义是不同的，因为它们遵循不同的内存模型。

附着和分离本地线程

默认情况下，Dalvik VM 不知道在同一进程中运行的本地线程。作为回报，本地线程也无法访问 VM...除非它附着到 VM。在 JNI 中，以下方法处理附着：

使用AttachCurrentThread()告诉虚拟机管理当前线程。一旦附着，当前线程的JNIEnv指针将在指定位置返回：
```
jint AttachCurrentThread(JNIEnv** p_env, void* thr_args)
```
使用AttachCurrentThreadAsDaemon()将线程作为守护线程附着。Java 规范定义了 JVM 在退出前不必等待守护线程结束，与普通线程相反。在 Android 上，这种区别没有实际意义，因为应用程序可以在任何时候被系统杀死：
```
jint AttachCurrentThreadAsDaemon(JNIEnv** p_env, void* thr_args)
```
DetachCurrentThread()表示线程不再需要被管理。像 Watcher 线程这样的已附着线程在退出前必须最终被分离。Dalvik 会检测未分离的线程，并通过终止并在日志中留下不干净的崩溃转储来做出反应！在分离时，持有的任何监视器都会被释放，任何等待的线程都会被通知：
```
jint DetachCurrentThread()
```
提示

自从 Android 2.0 起，确保线程被系统分离的一种技术是使用pthread_key_create()将析构函数回调绑定到本地线程，并在其中调用DetachCurrentThread()。可以使用pthread_setspecific()将JNIEnv实例保存到线程本地存储中，以便将其作为参数传递给析构函数。

线程附着后，ClassLoader JNI 会使用 Java 类来对应调用堆栈上找到的第一个对象。对于纯本地线程，可能找不到ClassLoader。在这种情况下，JNI 使用系统ClassLoader，它可能无法找到你自己的应用程序类，也就是说，FindClass()失败。在这种情况下，可以在JNI_OnLoad()中全局缓存必要的 JNI 元素，或者与需要线程共享应用程序类加载器。

本地处理位图

Android NDK 提供了一个专门用于位图处理的 API，可以直接访问 Android 位图的表面。这个 API 是特定于 Android 的，与 JNI 规范无关。然而，位图是 Java 对象，在本地代码中需要作为对象处理。

为了更具体地了解位图如何从本地代码中修改，让我们尝试从本地代码解码一个摄像头馈送。在 Android 上记录的原始视频帧通常以特定的格式编码，即YUV，这与传统的 RGB 图像不兼容。在这种情况下，本地代码可以提供帮助，帮助我们解码这些图像。在以下示例中，我们将把每个颜色组件（即红、绿和蓝）提取到单独的位图中。

注意

本书提供的结果项目名为LiveCamera。

动手操作时间——解码摄像头的馈送

让我们在一个全新的项目中编写必要的 Java 代码以记录和显示图片：

按照第二章 开始一个本地 Android 项目所示，创建一个新的混合 Java/C++项目：
- 命名为LiveCamera
- 主包是com.packtpub.livecamera
- 主要活动是LiveCameraActivity
- 主活动布局名为activity_livecamera
- 使用空白活动模板

创建后，将项目转换为已知的本地项目。在AndroidManifest.xml文件中，请求访问摄像头的权限。然后，将活动样式设置为fullscreen，并将其方向设置为landscape。横屏方向避免了在 Android 设备上遇到的多数摄像头方向问题：

<?xml version="1.0" encoding="utf-8"?>
<manifest
  package="com.packtpub.livecamera"
  android:versionCode="1" android:versionName="1.0" >
  <uses-sdk android:minSdkVersion="14" android:targetSdkVersion="19"/>
 <uses-permission android:name="android.permission.CAMERA" />
  <application
    android:allowBackup="false"
    android:icon="@drawable/ic_launcher"
    android:label="@string/app_name" >
    <activity
      android:name=".LiveCameraActivity"
      android:label="@string/app_name"
      android:screenOrientation="landscape"
 android:theme="@android:style/Theme.NoTitleBar.Fullscreen" >
      <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />
      </intent-filter>
    </activity>
  </application>
</manifest>

按以下方式定义activity_livecamera.xml布局。它表示一个包含一个TextureView和三个ImageView元素的 2x2 网格：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout

  a:baselineAligned="true" a:orientation="horizontal"
  a:layout_width="fill_parent" a:layout_height="fill_parent" >
  <LinearLayout
    a:layout_width="fill_parent" a:layout_height="fill_parent"
    a:layout_weight="1" a:orientation="vertical" >
    <TextureView
      a:id="@+id/preview" a:layout_weight="1"
      a:layout_width="fill_parent" a:layout_height="fill_parent" />
    <ImageView
      a:id="@+id/imageViewR" a:layout_weight="1"
      a:layout_width="fill_parent" a:layout_height="fill_parent" />
  </LinearLayout>
  <LinearLayout
    a:layout_width="fill_parent" a:layout_height="fill_parent"
    a:layout_weight="1" a:orientation="vertical" >
    <ImageView
      a:id="@+id/imageViewG" a:layout_weight="1"
      a:layout_width="fill_parent" a:layout_height="fill_parent" />
    <ImageView
      a:id="@+id/imageViewB" a:layout_weight="1"
      a:layout_width="fill_parent" a:layout_height="fill_parent" />
  </LinearLayout>
</LinearLayout>

打开LiveCameraActivity.java文件，并按以下方式实现：
- 首先，扩展SurfaceTextureListener，这将帮助我们初始化和关闭摄像头馈送
- 然后，扩展PreviewCallback接口以监听新的摄像头帧
不要忘记按以下方式加载本地静态库：
```
package com.packtpub.livecamera;
...
public class LiveCameraActivity extends Activity implements
TextureView.SurfaceTextureListener, Camera.PreviewCallback {
    static {
        System.loadLibrary("livecamera");
    }
    ...
```
创建一些成员变量：
- mCamera是 Android 摄像头 API
- mTextureView显示原始摄像头馈送
- mVideoSource将摄像头帧捕获到字节缓冲区
- mImageViewR、G和B显示处理过的图像，每个颜色组件一个
- mImageR、G和 B是ImageView`的位图支持（即“后台缓冲区”）
```
    ...
    private Camera mCamera;
    private TextureView mTextureView;
    private byte[] mVideoSource;
    private ImageView mImageViewR, mImageViewG, mImageViewB;
    private Bitmap mImageR, mImageG, mImageB;
    ...
```
在onCreate()中，指定在前一步中定义的布局。

然后，获取要显示图像的视图。

最后，使用setSurfaceTextureListener()监听TextureView事件。你可以忽略在这个例子中不必要的回调：

    ...
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_livecamera);
        mTextureView = (TextureView) findViewById(R.id.preview);
        mImageViewR = ((ImageView)findViewById(R.id.imageViewR));
        mImageViewG = ((ImageView)findViewById(R.id.imageViewG));
        mImageViewB = ((ImageView)findViewById(R.id.imageViewB));

        mTextureView.setSurfaceTextureListener(this);
    }
    @Override
    public void onSurfaceTextureSizeChanged(SurfaceTexture pSurface,
       int pWidth, int pHeight) {}

    @Override
    public void onSurfaceTextureUpdated(SurfaceTexture pSurface) {}
    ...

在LiveCameraActivity.java中的onSurfaceTextureAvailable()回调在创建TextureView表面后被触发。在这里可以知道表面尺寸和像素格式。

因此，打开 Android 相机并将TextureView设置为它的预览目标。使用setPreviewCallbackWithBuffer()监听新的相机帧：

    ...
    @Override
    public void onSurfaceTextureAvailable(SurfaceTexture pSurface,
                                          int pWidth, int pHeight) {
        mCamera = Camera.open();
        try {
            mCamera.setPreviewTexture(pSurface);
            mCamera.setPreviewCallbackWithBuffer(this);
            // Sets landscape mode to avoid complications related to
            // screen orientation handling.
            mCamera.setDisplayOrientation(0);
            ...

然后，调用findBestResolution()，我们将在下一节实现它以找到适合相机馈送的合适分辨率。相应地设置后者为YCbCr_420_SP格式（这应该是 Android 上的默认格式）。

            ...
            Size size = findBestResolution(pWidth, pHeight);
            PixelFormat pixelFormat = new PixelFormat();
            PixelFormat.getPixelFormatInfo(mCamera.getParameters()
                            .getPreviewFormat(), pixelFormat);
            int sourceSize = size.width * size.height
                            * pixelFormat.bitsPerPixel / 8;
            // Set-up camera size and video format.
            // should be the default on Android anyway.
            Camera.Parameters parameters = mCamera.getParameters();
            parameters.setPreviewSize(size.width, size.height);
            parameters.setPreviewFormat(PixelFormat.YCbCr_420_SP);
            mCamera.setParameters(parameters);
            ...

之后，设置视频缓冲区和显示相机帧的位图：

            ...
            mVideoSource = new byte[sourceSize];
            mImageR = Bitmap.createBitmap(size.width, size.height,
                                          Bitmap.Config.ARGB_8888);
            mImageG = Bitmap.createBitmap(size.width, size.height,
                                          Bitmap.Config.ARGB_8888);
            mImageB = Bitmap.createBitmap(size.width, size.height,
                                          Bitmap.Config.ARGB_8888);
            mImageViewR.setImageBitmap(mImageR);
            mImageViewG.setImageBitmap(mImageG);
            mImageViewB.setImageBitmap(mImageB);
            ...

最后，将视频帧缓冲区入队并开始相机预览：

            ...
            mCamera.addCallbackBuffer(mVideoSource);
            mCamera.startPreview();
        } catch (IOException ioe) {
            mCamera.release();
            mCamera = null;
            throw new IllegalStateException();
        }
    }
    ...

仍然在LiveCameraActivity.java中，实现findBestResolution()。Android 相机可以支持多种分辨率，这些分辨率高度依赖于设备。由于没有规定默认分辨率应该是什么，我们需要寻找一个合适的分辨率。在这里，我们选择适合显示表面的最大分辨率，或者如果没有找到，则选择默认分辨率。

    ...
    private Size findBestResolution(int pWidth, int pHeight) {
        List<Size> sizes = mCamera.getParameters()
                        .getSupportedPreviewSizes();
        // Finds the biggest resolution which fits the screen.
        // Else, returns the first resolution found.
        Size selectedSize = mCamera.new Size(0, 0);
        for (Size size : sizes) {
            if ((size.width <= pWidth)
             && (size.height <= pHeight)
             && (size.width >= selectedSize.width)
             && (size.height >= selectedSize.height)) {
                selectedSize = size;
            }
        }
        // Previous code assume that there is a preview size smaller
        // than screen size. If not, hopefully the Android API
        // guarantees that at least one preview size is available.
        if ((selectedSize.width == 0) || (selectedSize.height == 0)) {
            selectedSize = sizes.get(0);
        }
        return selectedSize;
    }
...

当TextureView表面在onSurfaceTextureDestroyed()中被销毁时，释放相机，因为这是一个共享资源。位图缓冲区也可以被回收和置空，以减轻垃圾收集器的工作。

...
    @Override
    public boolean onSurfaceTextureDestroyed(SurfaceTexture pSurface)
    {
        // Releases camera which is a shared resource.
        if (mCamera != null) {
            mCamera.stopPreview();
            mCamera.release();
            // These variables can take a lot of memory. Get rid of
            // them as fast as we can.
            mCamera = null;
            mVideoSource = null;
            mImageR.recycle(); mImageR = null;
            mImageG.recycle(); mImageG = null;
            mImageB.recycle(); mImageB = null;
        }
        return true;
    }
...

最后，在onPreviewFrame()中解码原始视频帧。每次有新帧准备好时，由Camera类触发此处理程序。

原始视频字节传递给本地方法decode()，以及支持的位图，并选择每个颜色分量的过滤器。

解码完成后，使表面无效以重新绘制它。

最后，"重新入队"原始视频缓冲区以请求捕获新的视频帧。

...
    @Override
    public void onPreviewFrame(byte[] pData, Camera pCamera) {
        // New data has been received from camera. Processes it and
        // requests surface to be redrawn right after.
        if (mCamera != null) {
            decode(mImageR, pData, 0xFFFF0000);
            decode(mImageG, pData, 0xFF00FF00);
            decode(mImageB, pData, 0xFF0000FF);
            mImageViewR.invalidate();
            mImageViewG.invalidate();
            mImageViewB.invalidate();

            mCamera.addCallbackBuffer(mVideoSource);
        }
    }

    public native void decode(Bitmap pTarget, byte[] pSource,
                              int pFilter);
}

刚才发生了什么？

通过 Android Camera API，我们从设备的相机捕获了实时图像。在设置相机捕获格式和定义之后，我们创建了所有必要的捕获缓冲区和输出图像以在屏幕上显示。当应用程序需要新帧时，捕获内容被保存在由应用程序入队的缓冲区中。然后，这个缓冲区与位图一起被传递给本地方法，我们将在下一节中编写它。最后，输出图像显示在屏幕上。

视频馈送以 YUV NV21 格式编码。YUV 是一种最初在电子时代的早期发明的颜色格式，以使黑白视频接收器与彩色传输兼容，现在仍然被广泛使用。Android 规范保证默认帧格式为YCbCr 420 SP（或NV21）。

提示

尽管 YCbCr 420 SP 是 Android 上的默认视频格式，但模拟器只支持 YCbCr 422 SP。这个缺陷基本上是颜色交换，不应该造成太大麻烦。在真实设备上不会出现这个问题。

既然我们的实时图像已经被捕获，让我们在本地处理它。

动手实践时间——使用 Bitmap API 处理图片

让我们继续通过颜色通道在本地端解码和过滤图像：

创建本地 C 源文件，jni/CameraDecoder.c（不是 C++文件，这样我们可以看到与用 C++编写的 JNI 代码的区别）。

包含android/bitmap.h，它定义了 NDK 位图处理 API 和stdlib.h（不是cstdlib，因为此文件是用 C 编写的）：
```
#include <android/bitmap.h>
#include <stdlib.h>
...
```
编写一些实用宏以帮助解码视频。
- toInt()函数将 jbyte 转换为整数，使用掩码擦除所有无用的位。
- max()函数获取两个值中的最大值。
- clamp()函数将值限制在定义的区间内。
- color()从每个颜色分量构建一个 ARGB 颜色。
```
...
#define toInt(pValue) \
    (0xff & (int32_t) pValue)
#define max(pValue1, pValue2) \
    (pValue1 < pValue2) ? pValue2 : pValue1
#define clamp(pValue, pLowest, pHighest) \
    ((pValue < 0) ? pLowest : (pValue > pHighest) ? pHighest : pValue)
#define color(pColorR, pColorG, pColorB) \
    (0xFF000000 | ((pColorB << 6)  & 0x00FF0000) \
                | ((pColorG >> 2)  & 0x0000FF00) \
                | ((pColorR >> 10) & 0x000000FF))
...
```

实现decode()本地方法。

首先，获取位图信息并检查其像素格式是否为 32 位 RGBA。然后，锁定它以允许绘图操作。

之后，使用GetPrimitiveArrayCritical()获取作为 Java 字节数组传递的输入视频帧内容：

...
void JNICALL decode(JNIEnv * pEnv, jclass pClass, jobject pTarget,
        jbyteArray pSource, jint pFilter) {
    // Retrieves bitmap information and locks it for drawing.
    AndroidBitmapInfo bitmapInfo;
    uint32_t* bitmapContent;
    if (AndroidBitmap_getInfo(pEnv,pTarget, &bitmapInfo) < 0) abort();
    if (bitmapInfo.format != ANDROID_BITMAP_FORMAT_RGBA_8888) abort();
    if (AndroidBitmap_lockPixels(pEnv, pTarget,
            (void**)&bitmapContent) < 0) abort();

    // Accesses source array data.
    jbyte* source = (*pEnv)->GetPrimitiveArrayCritical(pEnv,
            pSource, 0);
    if (source == NULL) abort();
    ...

将原始视频帧解码为输出位图。视频帧以 YUV 格式编码，这与 RGB 有很大不同。YUV 格式以三个分量编码颜色：

一个亮度分量，即颜色的灰度表示。
两个色度分量，它们编码颜色信息（也称为Cb和Cr，因为它们代表蓝色差和红色差）。

有许多基于 YUV 颜色的帧格式。这里，我们按照 YCbCr 420 SP（或 NV21）格式转换帧。这种图像帧由一个 8 位 Y 亮度样本缓冲区组成，后面跟着一个交错的 8 位 V 和 U 色度样本缓冲区。VU 缓冲区是子采样的，这意味着与 Y 样本相比，U 和 V 样本较少（对于 4 个 Y 样本，有 1 个 U 样本和 1 个 V 样本）。以下算法处理每个像素，并使用适当的公式将每个 YUV 像素转换为 RGB（更多信息请参见http://www.fourcecc.org/fccyvrgb.php）：

...
    int32_t frameSize = bitmapInfo.width * bitmapInfo.height;
    int32_t yIndex, uvIndex, x, y;
    int32_t colorY, colorU, colorV;
    int32_t colorR, colorG, colorB;
    int32_t y1192;

    // Processes each pixel and converts YUV to RGB color.
    // Algorithm originates from the Ketai open source project.
    // See http://ketai.googlecode.com/.
    for (y = 0, yIndex = 0; y < bitmapInfo.height; ++y) {
        colorU = 0; colorV = 0;
        // Y is divided by 2 because UVs are subsampled vertically.
        // This means that two consecutives iterations refer to the
        // same UV line (e.g when Y=0 and Y=1).
        uvIndex = frameSize + (y >> 1) * bitmapInfo.width;

        for (x = 0; x < bitmapInfo.width; ++x, ++yIndex) {
            // Retrieves YUV components. UVs are subsampled
            // horizontally too, hence %2 (1 UV for 2 Y).
            colorY = max(toInt(source[yIndex]) - 16, 0);
            if (!(x % 2)) {
                colorV = toInt(source[uvIndex++]) - 128;
                colorU = toInt(source[uvIndex++]) - 128;
            }

            // Computes R, G and B from Y, U and V.
            y1192 = 1192 * colorY;
            colorR = (y1192 + 1634 * colorV);
            colorG = (y1192 - 833  * colorV - 400 * colorU);
            colorB = (y1192 + 2066 * colorU);

            colorR = clamp(colorR, 0, 262143);
            colorG = clamp(colorG, 0, 262143);
            colorB = clamp(colorB, 0, 262143);

            // Combines R, G, B and A into the final pixel color.
            bitmapContent[yIndex] = color(colorR,colorG,colorB);
            bitmapContent[yIndex] &= pFilter;
        }
    }
    ...

最后，释放之前获取的 Java 字节缓冲区并解锁背后的位图。

    ...
    (*pEnv)-> ReleasePrimitiveArrayCritical(pEnv,pSource,source,0);
    if (AndroidBitmap_unlockPixels(pEnv, pTarget) < 0) abort();
}
...

JNI 允许在JNI_OnLoad()中手动注册本地方法，而不是依赖命名约定来查找本地方法。

因此，定义一个表来描述要注册其名称、签名和地址的本地方法。这里，只需指定decode()。

然后，在JNI_OnLoad()中，找到声明本地方法decode()的 Java（这里是LiveCameraActivity），并使用RegisterNatives()告诉 JNI 使用哪个方法：

...
static JNINativeMethod gMethodRegistry[] = {
  { "decode", "(Landroid/graphics/Bitmap;[BI)V", (void *) decode }
};
static int gMethodRegistrySize = sizeof(gMethodRegistry)
                               / sizeof(gMethodRegistry[0]);

JNIEXPORT jint JNI_OnLoad(JavaVM* pVM, void* reserved) {
    JNIEnv *env;
    if ((*pVM)->GetEnv(pVM, (void**) &env, JNI_VERSION_1_6) != JNI_OK)
    { abort(); }

    jclass LiveCameraActivity = (*env)->FindClass(env,
            "com/packtpub/livecamera/LiveCameraActivity");
    if (LiveCameraActivity == NULL) abort();
    (*env)->RegisterNatives(env, LiveCameraActivity,
            gMethodRegistry, 1);
    (*env)->DeleteLocalRef(env, LiveCameraActivity);

    return JNI_VERSION_1_6;
}

按照以下方式编写Application.mk makefile：
```
APP_PLATFORM := android-14
APP_ABI := all
```

按照以下方式编写Android.mk makefile（将其链接到定义 Android Bitmap API 的jnigraphics模块）：

LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LOCAL_MODULE    := livecamera
LOCAL_SRC_FILES := CameraDecoder.c
LOCAL_LDLIBS    := -ljnigraphics

include $(BUILD_SHARED_LIBRARY)

刚才发生了什么？

编译并运行应用程序。未经任何转换，原始视频馈送显示在左上角。原始视频帧在本地代码中解码，并将每个颜色通道提取到三个 Java 位图中。这些位图显示在屏幕每个角的三个ImageView元素内。

刚才发生了什么？

用于解码 YUV 帧的算法源自 Ketai 开源项目，这是一个针对 Android 的图像和传感器处理库。更多信息请访问ketai.googlecode.com/。请注意，YUV 到 RGB 是一项昂贵的操作，很可能会成为程序中的争议点（我们将在第十章，使用 RenderScript 进行密集计算中介绍的RenderScript可以在该任务中提供帮助）。

这里展示的代码远非最优（解码算法可以进行优化，使用多个缓冲区捕获的视频帧，可以减少内存访问，并且代码可以是多线程的），但它概述了如何使用 NDK 本地处理位图。

借助 Android NDK 位图 API，在jnigraphics模块中定义，本地代码可以直接访问位图表面。这个 API 可以看作是 JNI 的 Android 特定扩展，定义了以下方法：

AndroidBitmap_getInfo()用于获取位图信息。当出现问题时，返回值将为负数，否则为0：

int AndroidBitmap_getInfo(JNIEnv* env, jobject jbitmap,
                          AndroidBitmapInfo* info);

位图信息在AndroidBitmapInfo结构中获取，定义如下：

typedef struct {
    uint32_t    width;  // Width in pixels
    uint32_t    height; // Height in pixels
    uint32_t    stride; // Number of bytes between each line
    int32_t     format; // Pixel structure (see AndroidBitmapFormat)
    uint32_t    flags;  // Unused for now
} AndroidBitmapInfo;

AndroidBitmap_lockPixels()在处理位图时提供对其的独占访问。当出现问题时，返回值为负数，否则为0：
```
int AndroidBitmap_lockPixels(JNIEnv* env, jobject jbitmap, void** addrPtr);
```
AndroidBitmap_unlockPixels()释放对位图的独占锁定。当出现问题时，返回值为负数，否则为0：
```
int AndroidBitmap_unlockPixels(JNIEnv* env, jobject jbitmap);
```

对任何位图的绘制操作都系统地分为三个主要步骤：

首先，获取位图表面。
然后，修改位图像素。在这里，视频像素被转换为 RGB 并写入位图表面。
最后，释放位图表面。

在本地访问位图时，必须系统地锁定位图并在访问后解锁。绘制操作必须在锁定/解锁对之间强制执行。更多信息请查看bitmap.h头文件。

手动注册本地方法

在我们的商店示例中，本地方法原型已通过Javah使用特定的名称和参数约定自动生成。然后，Dalvik VM 可以在运行时通过“猜测”它们的名称来加载它们。然而，这种约定很容易被打破，并且在运行时没有灵活性。幸运的是，JNI 允许您手动注册将从 Java 中调用的本地方法。还有比JNI_OnLoad()更好的地方来做这件事吗？

注册是通过以下 JNI 方法完成的：

jint RegisterNatives(jclass clazz, const JNINativeMethod* methods,
                     jint nMethods)

jclass是对托管本地方法的 Java 类的引用。我们将在本章和下一章中更详细地了解它。
methods是一个JNINativeMethod数组，该结构描述了要注册的本地方法。
nMethods表示methods数组内描述的方法数量。

JNINativeMethod结构定义如下：

typedef struct {
    const char* name;
    const char* signature;
    void*       fnPtr;
} JNINativeMethod;

第一个和第二个元素是对应 Java 方法的name和signature，第三个参数fnPtr，是指向原生侧对应方法的指针。这样，你可以摆脱javah及其讨厌的命名约定，并在运行时选择要调用的方法。

C 中的 JNI 与 C++中的 JNI 对比。

NDK 允许用 C（如我们的LiveCamera示例）或 C++（如我们的Store示例）编写应用程序。JNI 也是如此。

C 不是一种面向对象的语言，但 C++是。这就是为什么你不能像在 C++中那样在 C 中编写 JNI。在 C 中，JNIEnv实际上是一个包含函数指针的结构。当然，当你得到JNIEnv时，所有这些指针都已初始化，你可以像使用对象一样调用它们。然而，这个在面向对象语言中隐含的参数，在 C 中作为第一个参数给出（以下代码中的env）。此外，首次运行方法时需要取消引用JNIEnv：

JNIEnv *env = ...;
(*env)->RegisterNative(env, ...);

C++代码更自然、更简单。这个参数是隐式的，无需取消引用JNIEnv，因为方法不再声明为函数指针，而是作为真正的成员方法：

JNIEnv *env = ...;
env->RegisterNative(env, ...);

因此，尽管非常相似，但你不能以完全相同的方式在 C 中编写 JNI 代码，就像在 C++中编写一样。

总结

得益于 JNI，Java 和 C/C++可以紧密集成在一起。Android 现在完全双语化了！Java 可以使用任何类型的数据或对象调用 C/C++代码，原生代码也可以回调 Java。

我们还发现了如何使用 JNI 反射 API 从原生代码调用 Java 代码。实际上，几乎任何 Java 操作都可以通过它从原生代码执行。然而，为了最佳性能，类、方法或字段描述符必须被缓存。

我们还了解了如何将线程附加到虚拟机，并使用 JNI 监视器同步 Java 和原生线程。多线程代码可能是编程中最困难的主题之一。要谨慎处理！

最后，我们通过 JNI 原生处理了位图，并手动解码了视频流。然而，从默认的 YUV 格式（根据 Android 规范，每个设备都应该支持）到 RGB 的转换成本较高。

在处理 Android 上的原生代码时，几乎总是离不开 JNI。它是一个冗长且技术性很强的 API，更不用说它还繁琐，需要小心处理。要深入理解它的细微之处，可能需要一整本书的篇幅。而本章则为你提供了将你自己的 C/C++模块集成到 Java 应用程序中的基本知识。

在下一章，我们将看到如何创建一个完全原生的应用程序，它完全摆脱了 JNI。

第五章：编写一个完全原生的应用程序

在前面的章节中，我们通过 JNI 打破了 Android NDK 的表面。但里面还有更多内容！NDK 包含自己的一套特定功能，其中之一就是原生活动。原生活动允许仅基于原生代码创建应用程序，无需编写任何 Java 代码。不再需要 JNI！不再需要引用！不再需要 Java！

除了原生活动之外，NDK 还为原生访问 Android 资源提供了一些 API，例如显示窗口、资产、设备配置…这些 API 有助于摆脱通常需要嵌入原生代码的复杂的 JNI 桥接。尽管还有很多缺失且不太可能可用（Java 仍然是 GUI 和大多数框架的主要平台语言），但多媒体应用程序是应用它们的完美目标…

本章启动了一个在本书中逐步开发的本地 C++ 项目：DroidBlaster。从自上而下的视角来看，这个示例滚动射击游戏将包含 2D 图形，稍后还将包括 3D 图形、声音、输入和传感器管理。在本章中，我们将创建其基础结构和主要游戏组件。

现在让我们通过以下方式进入 Android NDK 的核心：

创建一个完全原生的活动
处理主活动事件
原生访问显示窗口
获取时间并计算延迟

创建一个原生 Activity

NativeActivity类提供了一种简化创建原生应用程序所需工作的方法。它让开发者摆脱了所有用于初始化和与原生代码通信的样板代码，从而专注于核心功能。这种胶水 Activity 是编写无需一行 Java 代码的应用程序（如游戏）的最简单方式。

注意

本书提供的项目成果名为DroidBlaster_Part1。

动手时间——创建一个基本的原生 Activity

我们现在将了解如何创建一个运行事件循环的最小原生 activity。

创建一个新的混合 Java/C++ 项目，如第二章 启动一个原生 Android 项目所示。
- 将其命名为DroidBlaster。
- 将项目转换为原生项目，如前一章所见。将原生模块命名为droidblaster。
- 删除由 ADT 创建的原生源文件和头文件。
- 在项目属性 | Java 构建路径 | 源中删除对 Java src 目录的引用。然后在磁盘上删除该目录本身。
- 删除res/layout目录中的所有布局。
- 如果创建了jni/droidblaster.cpp，请将其删除。

在AndroidManifest.xml中，将应用程序主题设置为Theme.NoTitleBar.Fullscreen。

声明一个指向名为droidblaster的原生模块（即我们将编译的原生库）的NativeActivity，使用元数据属性android.app.lib_name：

<?xml version="1.0" encoding="utf-8"?>
<manifest
    package="com.packtpub.droidblaster2d" android:versionCode="1"
    android:versionName="1.0">
    <uses-sdk
        android:minSdkVersion="14"
        android:targetSdkVersion="19"/>

    <application android:icon="@drawable/ic_launcher"
        android:label="@string/app_name"
        android:allowBackup="false"
        android:theme         ="@android:style/Theme.NoTitleBar.Fullscreen">
 <activity android:name="android.app.NativeActivity"
            android:label="@string/app_name"
            android:screenOrientation="portrait">
            <meta-data android:name="android.app.lib_name"
 android:value="droidblaster"/>
            <intent-filter>
                <action android:name ="android.intent.action.MAIN"/>
                <category
                    android:name="android.intent.category.LAUNCHER"/>
            </intent-filter>
        </activity>
    </application>
</manifest>

创建jni/Types.hpp文件。这个头文件将包含通用类型和cstdint头文件：
```
#ifndef _PACKT_TYPES_HPP_
#define _PACKT_TYPES_HPP_

#include <cstdint>

#endif
```

让我们编写一个日志类，以便在 Logcat 中得到一些反馈。

创建jni/Log.hpp文件，并声明一个新的Log类。

定义packt_Log_debug宏，以便通过一个简单的编译标志来激活或禁用调试信息：

#ifndef _PACKT_LOG_HPP_
#define _PACKT_LOG_HPP_

class Log {
public:
    static void error(const char* pMessage, ...);
    static void warn(const char* pMessage, ...);
    static void info(const char* pMessage, ...);
    static void debug(const char* pMessage, ...);
};

#ifndef NDEBUG
    #define packt_Log_debug(...) Log::debug(__VA_ARGS__)
#else
    #define packt_Log_debug(...)
#endif

#endif

实现文件jni/Log.cpp，并实现info()方法。为了将消息写入 Android 日志，NDK 在android/log.h头文件中提供了一个专用的日志 API，可以像在 C 中使用printf()或vprintf()（带有varArgs）一样使用：
```
#include "Log.hpp"

#include <stdarg.h>
#include <android/log.h>

void Log::info(const char* pMessage, ...) {
    va_list varArgs;
    va_start(varArgs, pMessage);
    __android_log_vprint(ANDROID_LOG_INFO, "PACKT", pMessage,
        varArgs);
    __android_log_print(ANDROID_LOG_INFO, "PACKT", "\n");
    va_end(varArgs);
}
...
```
编写其他日志方法，error()、warn()和debug()，它们几乎相同，除了级别宏分别是ANDROID_LOG_ERROR、ANDROID_LOG_WARN和ANDROID_LOG_DEBUG。
NativeActivity中的应用事件可以通过事件循环处理。因此，创建jni/EventLoop.hpp文件，定义一个具有唯一方法run()的类。

包含android_native_app_glue.h头文件，它定义了android_app结构体。这代表了一个可以称为应用上下文的东西，其中所有信息都与本地活动相关；它的状态、它的窗口、它的事件队列等等：
```
#ifndef _PACKT_EVENTLOOP_HPP_
#define _PACKT_EVENTLOOP_HPP_

#include <android_native_app_glue.h>

class EventLoop {
public:
    EventLoop(android_app* pApplication);

    void run();

private:
    android_app* mApplication;
};
#endif
```

创建jni/EventLoop.cpp文件，并在run()方法中实现活动事件循环。包含一些日志事件，以便在 Android 日志中得到一些反馈。

在整个活动生命周期中，run()方法会不断循环处理事件，直到请求终止。当一个活动即将被销毁时，android_app结构中的destroyRequested值会在内部改变，以指示客户端代码必须退出。

同时，调用app_dummy()以确保将本地代码与NativeActivity连接的胶水代码不会被链接器移除。我们将在第九章，将现有库移植到 Android中了解更多相关信息。

#include "EventLoop.hpp"
#include "Log.hpp"

EventLoop::EventLoop(android_app* pApplication):
        mApplication(pApplication)
{}

void EventLoop::run() {
    int32_t result; int32_t events;
    android_poll_source* source;

    // Makes sure native glue is not stripped by the linker.
    app_dummy();

    Log::info("Starting event loop");
    while (true) {
        // Event processing loop.
        while ((result = ALooper_pollAll(-1, NULL, &events,
                (void**) &source)) >= 0) {
            // An event has to be processed.
            if (source != NULL) {
                source->process(mApplication, source);
            }
            // Application is getting destroyed.
            if (mApplication->destroyRequested) {
                Log::info("Exiting event loop");
                return;
            }
        }
    }
}

最后，创建jni/Main.cpp文件，定义程序入口点android_main()，它在一个新的文件Main.cpp中运行事件循环：

#include "EventLoop.hpp"
#include "Log.hpp"

void android_main(android_app* pApplication) {
    EventLoop(pApplication).run();
}

编辑jni/Android.mk文件，定义droidblaster模块（即LOCAL_MODULE指令）。

使用LS_CPP宏帮助描述编译LOCAL_SRC_FILES指令的 C++文件（关于这方面的更多信息，请见第九章，将现有库移植到 Android）。

将droidblaster与native_app_glue模块（即LOCAL_STATIC_LIBRARIES指令）和android（Native App Glue模块所必需的）以及log库（即LOCAL_LDLIBS指令）链接起来：
```
LOCAL_PATH := $(call my-dir)

include $(CLEAR_VARS)

LS_CPP=$(subst $(1)/,,$(wildcard $(1)/*.cpp))
LOCAL_MODULE := droidblaster
LOCAL_SRC_FILES := $(call LS_CPP,$(LOCAL_PATH))
LOCAL_LDLIBS := -landroid -llog
LOCAL_STATIC_LIBRARIES := android_native_app_glue

include $(BUILD_SHARED_LIBRARY)

$(call import-module,android/native_app_glue)
```
创建jni/Application.mk文件，以编译针对多个ABI的本地模块。我们将使用最基本的内容，如下代码所示：
```
APP_ABI := armeabi armeabi-v7a x86
```

刚才发生了什么？

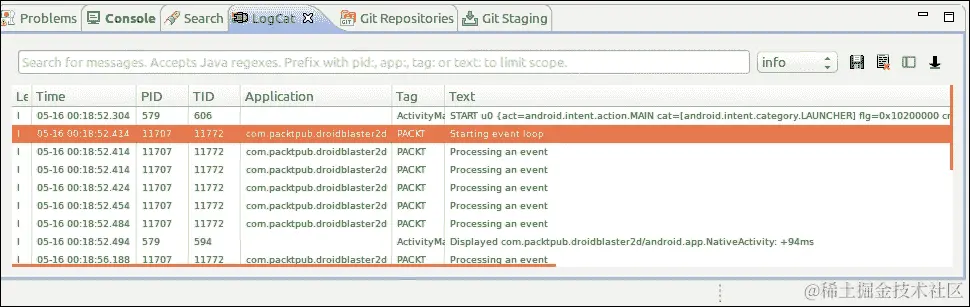

构建并运行应用程序。当然，启动此应用程序时你不会看到任何惊人的东西。实际上，你只会看到一个黑屏！但是，如果你仔细查看 Eclipse 中的LogCat视图（或使用adb logcat命令），你会发现一些有趣的信息，这些信息是响应活动事件由你的原生应用程序发出的。

刚才发生了什么？

我们启动了一个没有一行 Java 代码的 Java Android 项目！在AndroidManifest中，我们没有引用Activity的子类，而是引用了 Android 框架提供的android.app.NativeActivity类。

NativeActivity是一个 Java 类，像任何其他 Android 活动一样启动，并由 Dalvik 虚拟机像任何其他 Java 类一样解释。然而，我们从未直接面对它。NativeActivity实际上是 Android SDK 提供的一个辅助类，它包含处理应用程序事件（生命周期、输入、传感器等）的所有必要的胶水代码，并透明地将它们广播给原生代码。因此，原生活动并没有消除对 JNI 的需求。它只是将其隐藏在幕后！然而，由NativeActivity运行的本地 C/C++模块在其自己的线程中执行，完全本地化（使用 Posix 线程 API）！

NativeActivity和原生代码通过native_app_glue模块连接在一起。原生应用胶水有以下职责：

启动运行我们自己的原生代码的原生线程
从NativeActivity接收事件
将这些事件路由到原生线程事件循环以进行进一步处理

Native glue模块的代码位于${ANDROID_NDK}/sources/android/native_app_glue，可以随意分析、修改或派生（更多信息请参见第九章，将现有库移植到 Android）。与原生 API 相关的头文件，如looper.h，可以在${ANDROID_NDK}/platforms/<目标平台>/<目标架构>/usr/include/android/中找到。让我们更详细地了解它是如何工作的。

关于原生应用胶水的更多内容

我们自己的原生代码入口点在android_main()方法内声明，这类似于桌面应用程序中的主方法。当NativeActivity被实例化和启动时，它只被调用一次。它会循环处理应用程序事件，直到用户终止NativeActivity（例如，当按下设备的返回按钮时）或直到它自行退出（下一部分将详细介绍）。

android_main()方法并不是真正的原生应用入口点。真正的入口点是隐藏在android_native_app_glue模块中的ANativeActivity_onCreate()方法。我们在android_main()中实现的事件循环实际上是一个代理事件循环，由胶水模块在其自己的原生线程中启动。这种设计将原生代码与在 Java 端的 UI 线程上运行的NativeActivity类解耦。因此，即使你的代码处理事件需要很长时间，NativeActivity也不会被阻塞，你的 Android 设备仍然保持响应。

android_main()中的代理原生事件循环由两个嵌套的 while 循环组成。在我们的例子中，外层循环是一个无限循环，只有在系统请求活动销毁时（由destroyRequested标志指示）才会终止。它执行一个内层循环，处理所有待处理的应用程序事件。

...
int32_t result; int32_t events;
android_poll_source* source;
while (true) {
    while ((result = ALooper_pollAll(-1, NULL, &events,
            (void**) &source)) >= 0) {
        if (source != NULL) {
           source->process(mApplication, source);
        }
        if (mApplication->destroyRequested) {
            return;
        }
    }
}
...

内层的For循环通过调用ALooper_pollAll()来轮询事件。这个方法是Looper API 的一部分，可以描述为 Android 提供的一个通用事件循环管理器。当超时设置为-1时，如前面的示例中，ALooper_pollAll()在等待事件时会保持阻塞。当至少收到一个事件时，ALooper_pollAll()返回，代码流程继续。

描述事件的android_poll_source结构体被填充，并由客户端代码用于进一步处理。这个结构体如下所示：

struct android_poll_source {
    int32_t id; // Source identifier
    struct android_app* app; // Global android application context
    void (*process)(struct android_app* app,
            struct android_poll_source* source); // Event processor
};

process()函数指针可以被自定义以手动处理应用程序事件，我们将在下一节中看到这一点。

正如我们在这一部分看到的，事件循环接收一个android_app结构体作为参数。这个在android_native_app_glue.h中描述的结构体包含一些上下文信息，如下表所示：

`void* userData`	指向任何你想要的数据的指针。这对于向活动或输入事件回调提供一些上下文信息至关重要。
`void (pnAppCmd)(…)` 和 `int32_t (onInputEvent)(…)`	这些成员变量表示当活动或输入事件发生时由原生应用胶水触发的事件回调。我们将在下一节中了解更多相关信息。
`ANativeActivity* activity`	描述 Java 原生活动（其类作为 JNI 对象，其数据目录等）并提供获取 JNI 上下文所需的必要信息。
`AConfiguration* config`	描述当前的硬件和系统状态，例如当前的语言和国家，当前的屏幕方向，密度，大小等。
`void* savedState size_t` 和 `savedStateSize`	用于在活动（及其原生线程）被销毁并稍后恢复时保存数据缓冲区。
`AInputQueue* inputQueue`	提供输入事件（由原生胶水内部使用）。我们将在第八章，处理输入设备和传感器中了解更多关于输入事件的信息。
`ALooper* looper`	允许附加和分离本地胶水内部使用的事件队列。监听器轮询并等待通信管道上发送的事件。
`ANativeWindow* window`和`ARect contentRect`	表示可以绘制图形的“可绘制”区域。`ANativeWindow` API，在`native_window.h`中声明，允许获取窗口宽度、高度和像素格式，并更改这些设置。
`int activityState`	当前活动状态，即`APP_CMD_START`，`APP_CMD_RESUME`，`APP_CMD_PAUSE`等。
`int destroyRequested`	等于`1`时，表示应用程序即将被销毁，本地线程必须立即终止。这个标志必须在事件循环中检查。

android_app结构体还包含了一些仅供内部使用的额外数据，这些数据不应被更改。

知道这些细节并不是编写本地程序的必要条件，但可以帮助你了解幕后发生的情况。现在让我们看看如何处理这些活动事件。

处理活动事件

在第一部分中，运行了一个本地事件循环，它刷新事件而不真正处理它们。在这个第二部分中，我们将发现更多关于活动生命周期中发生的事件，以及如何处理它们，并花费剩余时间步进我们的应用程序。

注意

本书提供的项目结果名为DroidBlaster_Part2。

行动时间——步进事件循环

让我们扩展上一个示例，在处理事件时步进我们的应用程序。

打开jni/Types.hpp文件，定义一个新的类型 status 以表示返回码：

#ifndef _PACKT_TYPES_HPP_
#define _PACKT_TYPES_HPP_

#include <cstdlib>

typedef int32_t status;

const status STATUS_OK   = 0;
const status STATUS_KO   = -1;
const status STATUS_EXIT = -2;

#endif

创建jni/ActivityHandler.hpp头文件，并定义一个“接口”以观察本地活动事件。每个可能的事件都有其自己的处理方法：onStart()，onResume()，onPause()，onStop()，onDestroy()等。然而，我们通常只对活动生命周期中的三个特定时刻感兴趣：

onActivate()，在活动恢复且其窗口可用并获得焦点时调用。
onDeactivate()，在活动暂停或显示窗口失去焦点或被销毁时调用。

onStep()，在没有事件需要处理且可以进行计算时调用。

#ifndef _PACKT_ACTIVITYHANDLER_HPP_
#define _PACKT_ACTIVITYHANDLER_HPP_

#include "Types.hpp"

class ActivityHandler {
public:
    virtual ~ActivityHandler() {};

    virtual status onActivate() = 0;
    virtual void onDeactivate() = 0;
    virtual status onStep() = 0;

    virtual void onStart() {};
    virtual void onResume() {};
    virtual void onPause() {};
    virtual void onStop() {};
    virtual void onDestroy() {};

    virtual void onSaveInstanceState(void** pData, size_t* pSize) {};
    virtual void onConfigurationChanged() {};
    virtual void onLowMemory() {};

    virtual void onCreateWindow() {};
    virtual void onDestroyWindow() {};
    virtual void onGainFocus() {};
    virtual void onLostFocus() {};
};
#endif

使用以下方法增强jni/EventLoop.hpp：

activate()和deactivate()，在活动可用性发生变化时执行。
callback_appEvent()，它是静态的，将事件路由到processActivityEvent()

还定义一些成员变量如下：

mActivityHandler观察活动事件。这个实例作为构造函数参数提供，需要包含ActivityHandler.hpp。
mEnabled保存应用程序在活动/暂停状态时的状态。

mQuit表示事件循环需要退出。

#ifndef _PACKT_EVENTLOOP_HPP_
#define _PACKT_EVENTLOOP_HPP_

#include "ActivityHandler.hpp"
#include <android_native_app_glue.h>

class EventLoop {
public:
    EventLoop(android_app* pApplication,
            ActivityHandler& pActivityHandler);

    void run();

private:
 void activate();
 void deactivate();

 void processAppEvent(int32_t pCommand);

 static void callback_appEvent(android_app* pApplication,
 int32_t pCommand);

private:
    android_app* mApplication;
    bool mEnabled;
 bool mQuit;

 ActivityHandler& mActivityHandler;
};
#endif

编辑jni/EventLoop.cpp。构造函数初始化列表本身实现起来非常简单。然后，为android_app应用程序上下文填充额外的信息：

userData指向您想要的任何数据。这是从之前声明的callback_appEvent()中唯一可以访问的信息。在我们的例子中，这是EventLoop实例（即this）。

onAppCmd指向每次发生事件时触发的内部回调。在我们的例子中，这是分配给静态方法callback_appEvent()的角色。

#include "EventLoop.hpp"
#include "Log.hpp"

EventLoop::EventLoop(android_app* pApplication,
        ActivityHandler& pActivityHandler):
 mApplication(pApplication),
 mEnabled(false), mQuit(false),
 mActivityHandler(pActivityHandler) {
 mApplication->userData = this;
 mApplication->onAppCmd = callback_appEvent;
}
...

更新run()主事件循环。当没有更多活动事件需要处理时，ALooper_pollAll()不再阻塞，必须让程序流程继续执行周期性处理。在这里，处理是由mActivityHandler.onStep()中的监听器执行的。这种行为只有在应用程序被启用时才需要。

同时，允许使用AnativeActivity_finish()方法以编程方式终止活动。

...
void EventLoop::run() {
    int32_t result; int32_t events;
    android_poll_source* source;

    // Makes sure native glue is not stripped by the linker.
    app_dummy();

    Log::info("Starting event loop");
    while (true) {
        // Event processing loop.
        while ((result = ALooper_pollAll(mEnabled ? 0 : -1,         NULL,
 &events, (void**) &source)) >= 0) {
            // An event has to be processed.
            if (source != NULL) {
                Log::info("Processing an event");
                source->process(mApplication, source);
            }
            // Application is getting destroyed.
            if (mApplication->destroyRequested) {
                Log::info("Exiting event loop");
                return;
            }
        }

        // Steps the application.
 if ((mEnabled) && (!mQuit)) {
 if (mActivityHandler.onStep() != STATUS_OK) {
 mQuit = true;
 ANativeActivity_finish(mApplication->activity);
            }
        }
    }
}
...

刚才发生了什么？

我们改变了事件循环，以在处理完所有事件后更新应用程序，而不是无用地阻塞。这种行为在ALooper_pollAll()的第一个参数，即超时中指定：

当超时为-1时，如先前定义的，调用将阻塞直到接收到事件。
当超时为0时，调用是非阻塞的，因此，如果队列中没有任何剩余，程序流程将继续（内部循环结束），这使得可以执行周期性处理。
当超时大于0时，我们有一个阻塞调用，该调用将保持直到接收到事件或持续时间结束。

在这里，我们希望在活动状态（即执行计算，mEnabled为true）时执行活动步骤；在这种情况下，超时为0。当活动处于非活动状态（mEnabled为false）时，仍然会处理事件（例如，恢复活动），但无需进行计算。为了避免无谓地消耗电池和处理时间，线程必须被阻塞；在这种情况下，超时为-1。

当所有待处理的事件都处理完毕后，将执行监听器的步骤。例如，如果游戏结束，它可以请求应用程序终止。为了从程序上退出应用程序，NDK API 提供了AnativeActivity_finish()方法来请求活动终止。终止不会立即发生，而是在处理完最后几个事件（暂停、停止等）后发生。

行动时间——处理活动事件。

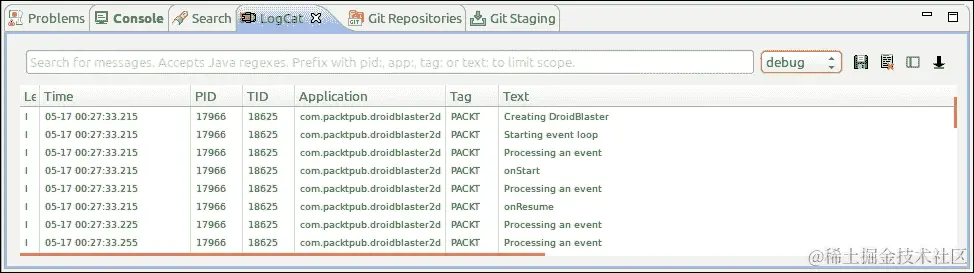

我们还没有完成。让我们继续我们的示例，以处理活动事件并将它们记录到LogCat视图：

继续编辑jni/EventLoop.cpp。实现activate()和deactivate()。在通知监听器之前检查两个活动状态（以避免过早触发）。我们认为只有当显示窗口可用时，活动才被视为激活：

...
void EventLoop::activate() {
    // Enables activity only if a window is available.
    if ((!mEnabled) && (mApplication->window != NULL)) {
        mQuit = false; mEnabled = true;
        if (mActivityHandler.onActivate() != STATUS_OK) {
            goto ERROR;
        }
    }
    return;

ERROR:
    mQuit = true;
    deactivate();
    ANativeActivity_finish(mApplication->activity);
}

void EventLoop::deactivate() {
    if (mEnabled) {
        mActivityHandler.onDeactivate();
        mEnabled = false;
    }
}
...

将活动事件从静态回调callback_appEvent()路由到成员方法processAppEvent()。
为此，通过userData指针获取EventLoop实例（静态方法无法使用此指针）。然后，有效的事件处理委托给processAppEvent()，这让我们回到了面向对象的世界。同时，原生胶水给出的命令（即活动事件）也被传递。
```
...
void EventLoop::callback_appEvent(android_app* pApplication,
    int32_t pCommand) {
    EventLoop& eventLoop = *(EventLoop*) pApplication->userData;
    eventLoop.processAppEvent(pCommand);
}
...
```

在processAppEvent()中处理转发的事件。pCommand参数包含一个枚举值（APP_CMD_*），描述发生的事件（APP_CMD_START, APP_CMD_GAINED_FOCUS等）。

根据事件，激活或停用事件循环并通知监听器：

当活动获得焦点时会发生激活。这个事件总是在活动恢复并创建窗口后发生的最后一个事件。获得焦点意味着活动可以接收输入事件。

当窗口失去焦点或应用暂停时（两者都可能首先发生）会发生停用。为了安全起见，在窗口被销毁时也会执行停用，尽管这应该总是在失去焦点之后发生。失去焦点意味着应用不再接收输入事件。

...
void EventLoop::processAppEvent(int32_t pCommand) {
    switch (pCommand) {
    case APP_CMD_CONFIG_CHANGED:
        mActivityHandler.onConfigurationChanged();
        break;
    case APP_CMD_INIT_WINDOW:
        mActivityHandler.onCreateWindow();
        break;
    case APP_CMD_DESTROY:
        mActivityHandler.onDestroy();
        break;
    case APP_CMD_GAINED_FOCUS:
        activate();
        mActivityHandler.onGainFocus();
        break;
    case APP_CMD_LOST_FOCUS:
        mActivityHandler.onLostFocus();
        deactivate();
        break;
    case APP_CMD_LOW_MEMORY:
        mActivityHandler.onLowMemory();
        break;
    case APP_CMD_PAUSE:
        mActivityHandler.onPause();
        deactivate();
        break;
    case APP_CMD_RESUME:
        mActivityHandler.onResume();
        break;
    case APP_CMD_SAVE_STATE:
        mActivityHandler.onSaveInstanceState(
           &mApplication->savedState, &mApplication->savedStateSize);
          break;
    case APP_CMD_START:
        mActivityHandler.onStart();
        break;
    case APP_CMD_STOP:
        mActivityHandler.onStop();
        break;
    case APP_CMD_TERM_WINDOW:
        mActivityHandler.onDestroyWindow();
        deactivate();
        break;
    default:
        break;
    }
}

提示

一些事件，如APP_CMD_WINDOW_RESIZED，虽然可用，但从未触发。除非你准备深入胶水，否则不要监听它们。

创建jni/DroidBlaster.hpp，实现ActivityHandler接口及其所有方法（这里为了简洁起见，省略了一些）。这个类将按如下方式运行游戏逻辑：

#ifndef _PACKT_DROIDBLASTER_HPP_
#define _PACKT_DROIDBLASTER_HPP_

#include "ActivityHandler.hpp"
#include "EventLoop.hpp"
#include "Types.hpp"

class DroidBlaster : public ActivityHandler {
public:
    DroidBlaster(android_app* pApplication);
    void run();

protected:
    status onActivate();
    void onDeactivate();
    status onStep();

    void onStart();
    ...

private:
    EventLoop mEventLoop;
};
#endif

使用所有必需的处理程序实现jni/DroidBlaster.cpp。为了使这个活动生命周期的介绍保持简单，我们只需记录下面代码中省略的所有处理程序发生的每个事件。使用onStart()作为所有处理程序的模型。

步骤限制为简单的线程休眠（以避免淹没 Android 日志），这需要包含unistd.h。

注意，现在事件循环直接由DroidBlaster类运行：

#include "DroidBlaster.hpp"
#include "Log.hpp"

#include <unistd.h>

DroidBlaster::DroidBlaster(android_app* pApplication):
    mEventLoop(pApplication, *this) {
    Log::info("Creating DroidBlaster");
}

void DroidBlaster::run() {
    mEventLoop.run();
}

status DroidBlaster::onActivate() {
    Log::info("Activating DroidBlaster");
    return STATUS_OK;
}

void DroidBlaster::onDeactivate() {
    Log::info("Deactivating DroidBlaster");
}

status DroidBlaster::onStep() {
    Log::info("Starting step");
    usleep(300000);
    Log::info("Stepping done");
    return STATUS_OK;
}

void DroidBlaster::onStart() {
    Log::info("onStart");
}
...

最后，在android_main()入口点初始化并运行DroidBlaster游戏：

#include "DroidBlaster.hpp"
#include "EventLoop.hpp"
#include "Log.hpp"

void android_main(android_app* pApplication) {
    DroidBlaster(pApplication).run();
}

刚才发生了什么？

如果你喜欢黑色屏幕，那么你已经得到了！同样，这次，所有的事情都在 Eclipse 的LogCat视图中发生。所有对应用事件反应而发出的消息都在这里显示，如下面的截图所示：

刚才发生了什么？

我们创建了一个最小化的框架，它使用事件驱动的方法在本地线程中处理应用事件。事件（被称为命令）被重定向到一个监听器对象，该对象执行其自己的特定计算。

原生活动事件大多对应于经典的 Java 活动事件。事件是任何应用都需要处理的临界点，而且相当棘手。它们通常成对出现，如start/stop、resume/pause、create/destroy、create window/destroy window或gain/lose focus。尽管它们大多数时间按预定顺序发生，但某些特定情况可能导致不同的行为，例如：

使用后退按钮离开应用会销毁活动和原生线程。
使用主页按钮离开应用会停止活动并释放窗口。原生线程保持暂停状态。
长按设备的主页按钮然后返回，应该只导致失去和获得焦点。原生线程保持暂停状态。
关闭手机屏幕并重新打开应该在活动恢复后立即终止并重新初始化窗口。原生线程保持暂停状态。
在更改屏幕方向（此处不适用）时，整个活动可能不会失去焦点，尽管重新创建的活动将重新获得焦点。

理解活动生命周期对于开发 Android 应用至关重要。请查看官方 Android 文档中的developer.android.com/reference/android/app/Activity.html，了解详细描述。

提示

Native App Glue 使您有机会在活动被APP_CMD_SAVE_STATE触发销毁之前保存活动状态。状态必须在android_app结构中的savedState（指向要保存的内存缓冲区的指针）和savedStateSize（要保存的内存缓冲区的大小）中保存。该缓冲区必须由我们使用malloc()（自动释放）分配，并且不得包含指针，只包含“原始”数据。

原生地访问窗口表面

应用事件是必须要理解的，但不是特别令人兴奋。Android NDK 的一个有趣特性是能够原生地访问显示窗口。有了这种特权访问，应用可以在屏幕上绘制任何想要的图形。

我们现在将利用这一特性在我们的应用中获得图形反馈：屏幕上的一个红色方块。这个方块将代表用户在游戏中控制的太空船。

注意

本书提供的成果项目名为DroidBlaster_Part3。

动手操作时间 – 显示原始图形

让我们通过添加一些图形和游戏组件，使DroidBlaster更具互动性。

编辑jni/Types.hpp文件，并创建一个新的Location结构体来保存实体位置。同时，定义一个宏以按照以下方式生成指定范围内的随机值：

#ifndef _PACKT_TYPES_HPP_
#define _PACKT_TYPES_HPP_
...
struct Location {
 Location(): x(0.0f), y(0.0f) {};

    float x; float y;
};

#define RAND(pMax) (float(pMax) * float(rand()) / float(RAND_MAX))
#endif

创建一个新文件jni/GraphicsManager.hpp。定义一个GraphicsElement结构体，其中包含要显示的图形元素的位置和尺寸：

#ifndef _PACKT_GRAPHICSMANAGER_HPP_
#define _PACKT_GRAPHICSMANAGER_HPP_

#include "Types.hpp"

#include <android_native_app_glue.h>

struct GraphicsElement {
    GraphicsElement(int32_t pWidth, int32_t pHeight):
        location(),
        width(pWidth), height(pHeight) {
    }

    Location location;
    int32_t width;  int32_t height;
};
...

接着，在同一个文件中，按照以下方式定义一个GraphicsManager类：

getRenderWidth()和getRenderHeight()用于返回显示尺寸
registerElement()是一个GraphicsElement工厂方法，它告诉管理器要绘制哪个元素。
start()和update()分别初始化管理器并渲染每一帧的屏幕

需要几个成员变量：

mApplication存储了访问显示窗口所需的应用程序上下文
mRenderWidth和mRenderHeight用于显示尺寸

mElements和mElementCount用于绘制所有元素的表格

...
class GraphicsManager {
public:
    GraphicsManager(android_app* pApplication);
    ~GraphicsManager();

    int32_t getRenderWidth() { return mRenderWidth; }
    int32_t getRenderHeight() { return mRenderHeight; }

    GraphicsElement* registerElement(int32_t pHeight, int32_t pWidth);

    status start();
    status update();

private:
    android_app* mApplication;

    int32_t mRenderWidth; int32_t mRenderHeight;
    GraphicsElement* mElements[1024]; int32_t mElementCount;
};
#endif

实现jni/GraphicsManager.cpp，从构造函数、析构函数和注册方法开始。它们管理要更新的GraphicsElement列表：

#include "GraphicsManager.hpp"
#include "Log.hpp"

GraphicsManager::GraphicsManager(android_app* pApplication) :
    mApplication(pApplication),
    mRenderWidth(0), mRenderHeight(0),
    mElements(), mElementCount(0) {
    Log::info("Creating GraphicsManager.");
}

GraphicsManager::~GraphicsManager() {
    Log::info("Destroying GraphicsManager.");
    for (int32_t i = 0; i < mElementCount; ++i) {
        delete mElements[i];
    }
}

GraphicsElement* GraphicsManager::registerElement(int32_t pHeight,
        int32_t pWidth) {
    mElements[mElementCount] = new GraphicsElement(pHeight, pWidth);
    return mElements[mElementCount++];
}
...

实现了start()方法来初始化管理器。

首先，使用ANativeWindow_setBuffersGeometry()API 方法强制窗口深度格式为 32 位。传递的参数中的两个零是所需的窗口宽度和高度。除非用正值初始化，否则它们将被忽略。在这种情况下，请求的由宽度和高度定义的窗口区域会被缩放到匹配屏幕尺寸。

然后，在ANativeWindow_Buffer结构中检索所有必要的窗口尺寸。为了填充这个结构，必须首先使用ANativeWindow_lock()锁定窗口，完成后再使用AnativeWindow_unlockAndPost()解锁。

...
status GraphicsManager::start() {
    Log::info("Starting GraphicsManager.");

    // Forces 32 bits format.
    ANativeWindow_Buffer windowBuffer;
    if (ANativeWindow_setBuffersGeometry(mApplication->window, 0, 0,
        WINDOW_FORMAT_RGBX_8888) < 0) {
        Log::error("Error while setting buffer geometry.");
        return STATUS_KO;
    }

    // Needs to lock the window buffer to get its properties.
    if (ANativeWindow_lock(mApplication->window,
            &windowBuffer, NULL) >= 0) {
        mRenderWidth = windowBuffer.width;
        mRenderHeight = windowBuffer.height;
        ANativeWindow_unlockAndPost(mApplication->window);
    } else {
        Log::error("Error while locking window.");
        return STATUS_KO;
    }
    return STATUS_OK;
}
...

编写update()方法，每次应用程序步进时渲染原始图形。

在任何绘制操作之前，必须使用AnativeWindow_lock()锁定窗口表面。同样，AnativeWindow_Buffer结构被填充了窗口的宽度和高度信息，但更重要的是stride和bits指针。

stride给出了窗口中两条连续像素线之间的距离（以“像素”为单位）。

bits指针直接访问窗口表面，与上一章中看到的 Bitmap API 非常相似。

有了这两部分信息，就可以执行基于像素的操作。

例如，使用0清除窗口内存区域以获得黑色背景。可以使用memset()的暴力方法实现这一目的。

...
status GraphicsManager::update() {
    // Locks the window buffer and draws on it.
    ANativeWindow_Buffer windowBuffer;
    if (ANativeWindow_lock(mApplication->window,
            &windowBuffer, NULL) < 0) {
        Log::error("Error while starting GraphicsManager");
        return STATUS_KO;
    }

    // Clears the window.
    memset(windowBuffer.bits, 0, windowBuffer.stride *
            windowBuffer.height * sizeof(uint32_t*));
...

清除后，绘制所有通过GraphicsManager注册的元素。屏幕上每个元素都表示为一个红色正方形。
首先，计算要绘制的元素的坐标（左上角和右下角）。

然后，将它们的坐标剪辑以避免在窗口内存区域外绘制。这个操作相当重要，因为超出窗口限制可能会导致段错误：

...
    // Renders graphic elements.
    int32_t maxX = windowBuffer.width - 1;
    int32_t maxY = windowBuffer.height - 1;
    for (int32_t i = 0; i < mElementCount; ++i) {
        GraphicsElement* element = mElements[i];

        // Computes coordinates.
        int32_t leftX = element->location.x - element->width / 2;
        int32_t rightX = element->location.x + element->width / 2;
        int32_t leftY = windowBuffer.height - element->location.y
                            - element->height / 2;
        int32_t rightY = windowBuffer.height - element->location.y
                            + element->height / 2;

        // Clips coordinates.
        if (rightX < 0 || leftX > maxX
         || rightY < 0 || leftY > maxY) continue;

        if (leftX < 0) leftX = 0;
        else if (rightX > maxX) rightX = maxX;
        if (leftY < 0) leftY = 0;
        else if (rightY > maxY) rightY = maxY;
...

之后，在屏幕上绘制元素的每个像素。line变量指向第一条像素线的开始位置，该元素在此位置绘制。这个指针是通过stride（两条像素线之间的距离）和元素的顶部Y坐标计算得出的。

然后，我们可以遍历窗口像素来绘制一个代表元素的红色方块。从元素的左X坐标遍历到右X坐标，当达到每行像素的末尾时（即在Y轴上）切换到下一行。
```
...
        // Draws a rectangle.
        uint32_t* line = (uint32_t*) (windowBuffer.bits)
                        + (windowBuffer.stride * leftY);
        for (int iY = leftY; iY <= rightY; iY++) {
            for (int iX = leftX; iX <= rightX; iX++) {
                line[iX] = 0X000000FF; // Red color
            }
            line = line + windowBuffer.stride;
        }
    }
...
```
使用ANativeWindow_unlockAndPost()结束绘图操作，并挂起对pendANativeWindow_lock()的调用。这些必须始终成对调用：
```
...
    // Finshed drawing.
    ANativeWindow_unlockAndPost(mApplication->window);
    return STATUS_OK;
}
```

创建一个新组件jni/Ship.hpp，代表我们的太空船。

目前我们只处理初始化，使用initialize()函数。

使用工厂方法registerShip()创建Ship。

需要初始化GraphicsManager和飞船GraphicsElement以正确初始化飞船。

#ifndef _PACKT_SHIP_HPP_
#define _PACKT_SHIP_HPP_

#include "GraphicsManager.hpp"

class Ship {
public:
    Ship(android_app* pApplication,
         GraphicsManager& pGraphicsManager);

    void registerShip(GraphicsElement* pGraphics);

    void initialize();

private:
    GraphicsManager& mGraphicsManager;

    GraphicsElement* mGraphics;
};
#endif

实现jni/Ship.cpp。重要的是initialize()函数，它将飞船定位在屏幕的左下角，如下代码所示：

#include "Log.hpp"
#include "Ship.hpp"
#include "Types.hpp"

static const float INITAL_X = 0.5f;
static const float INITAL_Y = 0.25f;

Ship::Ship(android_app* pApplication,
        GraphicsManager& pGraphicsManager) :
  mGraphicsManager(pGraphicsManager),
  mGraphics(NULL) {
}

void Ship::registerShip(GraphicsElement* pGraphics) {
    mGraphics = pGraphics;
}

void Ship::initialize() {
    mGraphics->location.x = INITAL_X
            * mGraphicsManager.getRenderWidth();
    mGraphics->location.y = INITAL_Y
            * mGraphicsManager.getRenderHeight();
}

将新创建的管理器和组件添加到jni/DroidBlaster.hpp：

...
#include "ActivityHandler.hpp"
#include "EventLoop.hpp"
#include "GraphicsManager.hpp"
#include "Ship.hpp"
#include "Types.hpp"

class DroidBlaster : public ActivityHandler {
    ...
private:
    ...

    GraphicsManager mGraphicsManager;
    EventLoop mEventLoop;

    Ship mShip;
};
#endif

最后，更新jni/DroidBlaster.cpp构造函数：

...
static const int32_t SHIP_SIZE = 64;

DroidBlaster::DroidBlaster(android_app* pApplication):
 mGraphicsManager(pApplication),
 mEventLoop(pApplication, *this),

 mShip(pApplication, mGraphicsManager) {
    Log::info("Creating DroidBlaster");

    GraphicsElement* shipGraphics = mGraphicsManager.registerElement(
 SHIP_SIZE, SHIP_SIZE);
 mShip.registerShip(shipGraphics);
}
...

在onActivate()中初始化GraphicsManager和Ship组件：

...
status DroidBlaster::onActivate() {
    Log::info("Activating DroidBlaster");

    if (mGraphicsManager.start() != STATUS_OK) return     STATUS_KO;

 mShip.initialize();

    return STATUS_OK;
}
...

最后，在onStep()中更新管理器：

...
status DroidBlaster::onStep() {
    return mGraphicsManager.update();
}

刚才发生了什么？

编译并运行DroidBlaster。结果应该是在屏幕的第一季度显示一个简单的红色方块，代表我们的太空船，如下所示：

刚才发生了什么？

通过ANativeWindow API 提供图形反馈，它为显示窗口提供了本地访问。它允许像位图一样操作其表面。同样，访问窗口表面需要在处理前后进行锁定和解锁。

AnativeWindow API 在android/native_window.h和android/native_window_jni.h中定义。它提供以下功能：

ANativeWindow_setBuffersGeometry()初始化窗口缓冲区的像素格式（或深度格式）和大小。可能的像素格式有：

WINDOW_FORMAT_RGBA_8888每个像素 32 位颜色，红、绿、蓝和 Alpha（透明度）通道各 8 位。
WINDOW_FORMAT_RGBX_8888与上一个相同，只是忽略了 Alpha 通道。
WINDOW_FORMAT_RGB_565每个像素 16 位颜色（红和蓝 5 位，绿通道 6 位）。

如果提供的尺寸为0，则使用窗口大小。如果非零，则当在屏幕上显示时，窗口缓冲区会被缩放以匹配窗口尺寸：

int32_t ANativeWindow_setBuffersGeometry(ANativeWindow* window, int32_t width, int32_t height, int32_t format);

在执行任何绘图操作之前必须调用ANativeWindow_lock()：

int32_t ANativeWindow_lock(ANativeWindow* window, ANativeWindow_Buffer* outBuffer,
        ARect* inOutDirtyBounds);

ANativeWindow_unlockAndPost()在绘图操作完成后释放窗口，并将其发送到显示。它必须与ANativeWindow_lock()成对调用：
```
int32_t ANativeWindow_unlockAndPost(ANativeWindow* window);
```
ANativeWindow_acquire()以 Java 方式获取指定窗口的引用，以防止潜在的删除。如果你对表面生命周期没有精细控制，这可能是有必要的：
```
void ANativeWindow_acquire(ANativeWindow* window);
```
ANativeWindow_fromSurface() 方法将窗口与给定的 Java android.view.Surface 关联。此方法会自动获取给定表面的引用。它必须通过 ANativeWindow_release() 释放，以避免内存泄漏：
```
ANativeWindow* ANativeWindow_fromSurface(JNIEnv* env, jobject surface);
```
ANativeWindow_release() 方法释放已获取的引用，以便释放窗口资源：
```
void ANativeWindow_release(ANativeWindow* window);
```
以下方法返回窗口表面的宽度、高度（以像素为单位）和格式。如果发生错误，返回值将为负。请注意，这些方法使用起来比较棘手，因为它们的行为有些不一致。在 Android 4 之前，最好锁定一次表面以获取可靠的信息（这已经由 ANativeWindow_lock() 提供了）：
```
int32_t ANativeWindow_getWidth(ANativeWindow* window);
int32_t ANativeWindow_getHeight(ANativeWindow* window);
int32_t ANativeWindow_getFormat(ANativeWindow* window);
```

现在我们知道如何绘制。但是，我们如何动画绘制的内容呢？为此需要一个关键因素：时间。

原生地测量时间

那些讨论图形的人也必须讨论定时。实际上，Android 设备具有不同的功能，动画应该适应它们的速度。为了帮助我们完成这项任务，Android 通过其出色的 Posix API 支持，提供了访问时间原语的方法。

为了实验这些功能，我们将使用定时器根据时间在屏幕上移动小行星。

注意

结果项目随本书提供，名为 DroidBlaster_Part4。

动手操作——使用定时器动画图形

让我们动画化游戏。

创建 jni/TimeManager.hpp 文件，并在 time.h 管理器中定义以下方法：
- reset() 方法用于初始化管理器。
- update() 方法用于测量游戏步进时长。
- elapsed() 和 elapsedTotal() 方法用于获取游戏步进时长和游戏总时长。它们将允许应用程序行为适应设备速度。
- now() 是一个实用方法，用于重新计算当前时间。
定义以下成员变量：
- mFirstTime 和 mLastTime 用于保存时间检查点，以便计算 elapsed() 和 elapsedTotal()
- mElapsed 和 mElapsedTotal 用于保存计算出来的时间测量值
```
#ifndef _PACKT_TIMEMANAGER_HPP_
#define _PACKT_TIMEMANAGER_HPP_

#include "Types.hpp"

#include <ctime>

class TimeManager {
public:
    TimeManager();

    void reset();
    void update();

    double now();
    float elapsed() { return mElapsed; };
    float elapsedTotal() { return mElapsedTotal; };

private:
    double mFirstTime;
    double mLastTime;
    float mElapsed;
    float mElapsedTotal;
};
#endif
```

实现 jni/TimeManager.cpp。当重置 TimeManager 时，它会保存通过 now() 方法计算出的当前时间。

#include "Log.hpp"
#include "TimeManager.hpp"

#include <cstdlib>
#include <time.h>

TimeManager::TimeManager():
    mFirstTime(0.0f),
    mLastTime(0.0f),
    mElapsed(0.0f),
    mElapsedTotal(0.0f) {
    srand(time(NULL));
}

void TimeManager::reset() {
    Log::info("Resetting TimeManager.");
    mElapsed = 0.0f;
    mFirstTime = now();
    mLastTime = mFirstTime;
}
...

实现 update() 方法，该方法检查：
- 自上一帧以来的经过时间在 mElapsed 中
- 自第一帧以来的经过时间在 mElapsedTotal 中

  注意

  注意，在处理当前时间时使用双精度类型很重要，以避免丢失精度。然后，可以将产生的延迟转换回浮点型，用于经过时间，因为两帧之间的时间差相当低。
```
...
void TimeManager::update() {
	double currentTime = now();
	mElapsed = (currentTime - mLastTime);
	mElapsedTotal = (currentTime - mFirstTime);
	mLastTime = currentTime;
}
...
```
在 now() 方法中计算当前时间。使用 Posix 原语 clock_gettime() 来获取当前时间。单调时钟至关重要，以确保时间始终向前推进，不受系统更改的影响（例如，如果用户环游世界）：
```
...
double TimeManager::now() {
    timespec timeVal;
    clock_gettime(CLOCK_MONOTONIC, &timeVal);
    return timeVal.tv_sec + (timeVal.tv_nsec * 1.0e-9);
}
```

创建一个新文件 jni/PhysicsManager.hpp。定义一个 PhysicsBody 结构体，用于保存小行星的位置、尺寸和速度：

#ifndef PACKT_PHYSICSMANAGER_HPP
#define PACKT_PHYSICSMANAGER_HPP

#include "GraphicsManager.hpp"
#include "TimeManager.hpp"
#include "Types.hpp"

struct PhysicsBody {
    PhysicsBody(Location* pLocation, int32_t pWidth, int32_t pHeight):
        location(pLocation),
        width(pWidth), height(pHeight),
        velocityX(0.0f), velocityY(0.0f) {
    }

    Location* location;
    int32_t width; int32_t height;
    float velocityX; float velocityY;
};
...

定义一个基本的PhysicsManager。我们需要对TimeManager的引用，以将运动体的移动适应到时间。

定义一个update()方法，在每个游戏步骤中移动小行星。PhysicsManager在mPhysicsBodies和mPhysicsBodyCount中存储要更新的小行星：

...
class PhysicsManager {
public:
    PhysicsManager(TimeManager& pTimeManager,
            GraphicsManager& pGraphicsManager);
    ~PhysicsManager();

    PhysicsBody* loadBody(Location& pLocation, int32_t pWidth,
            int32_t pHeight);
    void update();

private:
    TimeManager& mTimeManager;
    GraphicsManager& mGraphicsManager;

    PhysicsBody* mPhysicsBodies[1024]; int32_t mPhysicsBodyCount;
};
#endif

实现jni/PhysicsManager.cpp，从构造函数、析构函数和注册方法开始：

#include "PhysicsManager.hpp"
#include "Log.hpp"

PhysicsManager::PhysicsManager(TimeManager& pTimeManager,
        GraphicsManager& pGraphicsManager) :
  mTimeManager(pTimeManager), mGraphicsManager(pGraphicsManager),
  mPhysicsBodies(), mPhysicsBodyCount(0) {
    Log::info("Creating PhysicsManager.");
}

PhysicsManager::~PhysicsManager() {
    Log::info("Destroying PhysicsManager.");
    for (int32_t i = 0; i < mPhysicsBodyCount; ++i) {
        delete mPhysicsBodies[i];
    }
}

PhysicsBody* PhysicsManager::loadBody(Location& pLocation,
        int32_t pSizeX, int32_t pSizeY) {
    PhysicsBody* body = new PhysicsBody(&pLocation, pSizeX, pSizeY);
    mPhysicsBodies[mPhysicsBodyCount++] = body;
    return body;
}
...

在update()中根据它们的速度移动小行星。计算根据两个游戏步骤之间的时间量进行：

...
void PhysicsManager::update() {
    float timeStep = mTimeManager.elapsed();
    for (int32_t i = 0; i < mPhysicsBodyCount; ++i) {
        PhysicsBody* body = mPhysicsBodies[i];
        body->location->x += (timeStep * body->velocityX);
        body->location->y += (timeStep * body->velocityY);
    }
}

使用以下方法创建jni/Asteroid.hpp组件：

initialize()在游戏开始时设置具有随机属性的小行星
update()用于检测越出游戏边界的小行星。
spawn()被initialize()和update()两者使用，以设置一个单独的小行星

我们还需要以下成员：

mBodies和mBodyCount用于存储要管理的小行星列表

几个整数成员用于存储游戏边界

#ifndef _PACKT_ASTEROID_HPP_
#define _PACKT_ASTEROID_HPP_

#include "GraphicsManager.hpp"
#include "PhysicsManager.hpp"
#include "TimeManager.hpp"
#include "Types.hpp"

class Asteroid {
public:
    Asteroid(android_app* pApplication,
        TimeManager& pTimeManager, GraphicsManager& pGraphicsManager,
        PhysicsManager& pPhysicsManager);

    void registerAsteroid(Location& pLocation, int32_t pSizeX,
            int32_t pSizeY);

    void initialize();
    void update();

private:
    void spawn(PhysicsBody* pBody);

    TimeManager& mTimeManager;
    GraphicsManager& mGraphicsManager;
    PhysicsManager& mPhysicsManager;

    PhysicsBody* mBodies[1024]; int32_t mBodyCount;
    float mMinBound;
    float mUpperBound; float mLowerBound;
    float mLeftBound; float mRightBound;
};
#endif

编写jni/Asteroid.cpp的实现。从一些常量以及构造函数和注册方法开始，如下所示：

#include "Asteroid.hpp"
#include "Log.hpp"

static const float BOUNDS_MARGIN = 128;
static const float MIN_VELOCITY = 150.0f, VELOCITY_RANGE = 600.0f;

Asteroid::Asteroid(android_app* pApplication,
        TimeManager& pTimeManager, GraphicsManager& pGraphicsManager,
        PhysicsManager& pPhysicsManager) :
    mTimeManager(pTimeManager),
    mGraphicsManager(pGraphicsManager),
    mPhysicsManager(pPhysicsManager),
    mBodies(), mBodyCount(0),
    mMinBound(0.0f),
    mUpperBound(0.0f), mLowerBound(0.0f),
    mLeftBound(0.0f), mRightBound(0.0f) {
}

void Asteroid::registerAsteroid(Location& pLocation,
        int32_t pSizeX, int32_t pSizeY) {
    mBodies[mBodyCount++] = mPhysicsManager.loadBody(pLocation,
            pSizeX, pSizeY);
}
...

在initialize()中设置边界。小行星在屏幕顶部以上生成（在mMinBound中，最大边界mUpperBound是屏幕高度的兩倍）。它们从屏幕顶部移动到底部。其他边界对应于边缘带有边距的屏幕（代表小行星大小的两倍）。

然后，使用spawn()初始化所有小行星：

...
void Asteroid::initialize() {
    mMinBound = mGraphicsManager.getRenderHeight();
    mUpperBound = mMinBound * 2;
    mLowerBound = -BOUNDS_MARGIN;
    mLeftBound = -BOUNDS_MARGIN;
    mRightBound = (mGraphicsManager.getRenderWidth() + BOUNDS_MARGIN);

    for (int32_t i = 0; i < mBodyCount; ++i) {
        spawn(mBodies[i]);
    }
}
...

在每个游戏步骤中，检查越界的小行星并重新初始化它们：

...
void Asteroid::update() {
    for (int32_t i = 0; i < mBodyCount; ++i) {
        PhysicsBody* body = mBodies[i];
        if ((body->location->x < mLeftBound)
         || (body->location->x > mRightBound)
         || (body->location->y < mLowerBound)
         || (body->location->y > mUpperBound)) {
            spawn(body);
        }
    }
}
...

最后，在spawn()中根据生成的随机速度和位置初始化每个小行星：

...
void Asteroid::spawn(PhysicsBody* pBody) {
    float velocity = -(RAND(VELOCITY_RANGE) + MIN_VELOCITY);
    float posX = RAND(mGraphicsManager.getRenderWidth());
    float posY = RAND(mGraphicsManager.getRenderHeight())
                  + mGraphicsManager.getRenderHeight();

    pBody->velocityX = 0.0f;
    pBody->velocityY = velocity;
    pBody->location->x = posX;
    pBody->location->y = posY;
}

将新创建的管理器和组件添加到jni/DroidBlaster.hpp中：

#ifndef _PACKT_DROIDBLASTER_HPP_
#define _PACKT_DROIDBLASTER_HPP_

#include "ActivityHandler.hpp"
#include "Asteroid.hpp"
#include "EventLoop.hpp"
#include "GraphicsManager.hpp"
#include "PhysicsManager.hpp"
#include "Ship.hpp"
#include "TimeManager.hpp"
#include "Types.hpp"

class DroidBlaster : public ActivityHandler {
    ...
private:
    TimeManager     mTimeManager;
    GraphicsManager mGraphicsManager;
    PhysicsManager  mPhysicsManager;
    EventLoop mEventLoop;

    Asteroid mAsteroids;
    Ship mShip;
};
#endif

在jni/DroidBlaster.cpp构造函数中，使用GraphicsManager和PhysicsManager注册小行星：

...
static const int32_t SHIP_SIZE = 64;
static const int32_t ASTEROID_COUNT = 16;
static const int32_t ASTEROID_SIZE = 64;

DroidBlaster::DroidBlaster(android_app* pApplication):
    mTimeManager(),
    mGraphicsManager(pApplication),
    mPhysicsManager(mTimeManager, mGraphicsManager),
    mEventLoop(pApplication, *this),

    mAsteroids(pApplication, mTimeManager, mGraphicsManager,
 mPhysicsManager),
    mShip(pApplication, mGraphicsManager) {
    Log::info("Creating DroidBlaster");

    GraphicsElement* shipGraphics = mGraphicsManager.registerElement(
            SHIP_SIZE, SHIP_SIZE);
    mShip.registerShip(shipGraphics);

    for (int32_t i = 0; i < ASTEROID_COUNT; ++i) {
 GraphicsElement* asteroidGraphics =
 mGraphicsManager.registerElement(ASTEROID_SIZE,
 ASTEROID_SIZE);
 mAsteroids.registerAsteroid(
 asteroidGraphics->location, ASTEROID_SIZE,
 ASTEROID_SIZE);
    }
}
...

在onActivate()中适当地初始化新添加的类：

...
status DroidBlaster::onActivate() {
    Log::info("Activating DroidBlaster");

    if (mGraphicsManager.start() != STATUS_OK) return STATUS_KO;

    mAsteroids.initialize();
    mShip.initialize();

    mTimeManager.reset();
    return STATUS_OK;
}
...
Finally, update managers and components for each game step:
...
status DroidBlaster::onStep() {
    mTimeManager.update();
    mPhysicsManager.update();

    mAsteroids.update();

    return mGraphicsManager.update();
}
...

刚才发生了什么？

编译并运行应用程序。这次它应该会有些动画效果！代表小行星的红色方块以恒定的节奏穿过屏幕。TimeManger有助于设置这个节奏。

刚才发生了什么？

定时器对于以正确速度显示动画和移动至关重要。它们可以通过 POSIX 方法clock_gettime()实现，该方法以高精度获取时间，理论上可以达到纳秒级。

在本教程中，我们使用了CLOCK_MONOTONIC标志来设置定时器。单调时钟提供了一个从过去任意时间点开始的经过的时钟时间。它不受系统日期变更的影响，因此不会像其他选项那样回到过去。CLOCK_MONOTONIC的缺点是它是系统特定的，并且不保证支持。幸运的是，Android 支持它，但当将 Android 代码移植到其他平台时，应该注意。另一个特定于 Android 需要注意的点是，当系统挂起时，单调时钟会停止。

另一个选择，不那么精确，且受系统时间变化（这可能是可取的或不可取的）的影响，是gettimeofday()，它同样在ctime中提供。用法相似，但精度是微秒而不是纳秒。以下可能是一个可以替换TimeManager中当前now()实现的用法示例：

double TimeManager::now() {
    timeval lTimeVal;
    gettimeofday(&lTimeVal, NULL);
    return (lTimeVal.tv_sec * 1000.0) + (lTimeVal.tv_usec / 1000.0);
}

想了解更多信息，请查看man7.org/linux/man-pages/man2/clock_gettime.2.html的 Man 页面。

概括

Android NDK 使我们能够编写完全本地化的应用程序，而无需一行 Java 代码。NativeActivity提供了一个框架，以实现处理应用程序事件的事件循环。结合 Posix 时间管理 API，NDK 提供了构建复杂多媒体应用程序或游戏所需的基础。

总结一下，我们创建了NativeActivity来轮询活动事件，以便相应地启动或停止本地代码。我们原生地访问显示窗口，就像位图一样，以显示原始图形。最后，我们获取了时间，使应用程序能够使用单调时钟适应设备速度。

这里启动的基本框架将作为我们将在本书中开发的 2D/3D 游戏的基础。然而，尽管现在的扁平化设计很流行，但我们需要的不仅仅是红色的方块！

在下一章中，我们将了解如何使用 OpenGL ES 2 为 Android 渲染高级图形。

安卓-NDK-初学者指南第二版-二-

安卓 NDK 初学者指南第二版（二）

第四章：从本地代码回调 Java

从本地代码回调 Java

注意

动手实践时间——确定 JNI 方法签名

刚才发生了什么？

动手实践——从本地代码回调 Java

刚才发生了什么？

提示

关于 JNI 反射 API 的更多内容

调试 JNI

同步 Java 和本地线程

行动时间——使用 JNI 分配对象。

刚才发生了什么？

提示

行动时刻——运行并同步线程

刚才发生了什么？

使用 JNI 监视器同步 Java 和 C/C++

注意

提示

附着和分离本地线程

提示

本地处理位图

注意

动手操作时间——解码摄像头的馈送

刚才发生了什么？

提示

动手实践时间——使用 Bitmap API 处理图片

刚才发生了什么？

手动注册本地方法

C 中的 JNI 与 C++中的 JNI 对比。

总结

第五章：编写一个完全原生的应用程序

创建一个原生 Activity

注意

动手时间——创建一个基本的原生 Activity

刚才发生了什么？

关于原生应用胶水的更多内容

处理活动事件

注意

行动时间——步进事件循环

刚才发生了什么？

行动时间——处理活动事件。

提示

刚才发生了什么？

提示

原生地访问窗口表面

注意

动手操作时间 – 显示原始图形

刚才发生了什么？

原生地测量时间

注意

动手操作——使用定时器动画图形

注意

刚才发生了什么？

概括
