使用 JavaScript 构建 web 和移动 ArcGIS 服务器应用（三）

原文：zh.annas-archive.org/md5/D4C4E9CDA66F2E731D34B3C600414B4D

译者：飞龙

协议：CC BY-NC-SA 4.0

第十二章：创建移动应用程序

JavaScript 的 ArcGIS Server API 提供对移动平台的支持。目前支持 iOS、Android 和 BlackBerry 操作系统。API 与dojox/mobile集成。在本章中，您将了解使 Web 映射应用程序通过 WebKit 浏览器以及内置手势支持成为可能的 API 的紧凑版。请记住，这与 ArcGIS API for iOS 或 Android 不同，后者用于构建可以通过应用商店提供的本机应用程序。JavaScript API 应用程序通过移动设备的 WebKit 浏览器呈现。

我们还将介绍地理位置 API 以及如何将其集成到您的 ArcGIS Server 应用程序中。地理位置 API 是 HTML5 的一部分，用于获取移动设备的位置。大多数移动浏览器都支持地理位置 API 规范，该规范提供了与托管设备关联的地理位置信息的脚本访问。

在本章中，我们将涵盖以下主题：

  • JavaScript 的 ArcGIS API – 紧凑版

  • 设置视口比例

  • 练习紧凑版的时间

  • 集成地理位置 API

  • 练习地理位置 API 的时间

JavaScript 的 ArcGIS API – 紧凑版

JavaScript 的 ArcGIS API 有一个紧凑版，可用于限制 API 的占用空间，从而使移动设备的下载速度更快。这种较小的占用空间对于移动应用程序（包括 iPhone 和 iPad）是一个很好的选择。API 标准版和紧凑版之间有两个主要区别：

  • 第一个区别是紧凑版仅加载应用程序所需的对象。例如，如果您不需要Calendar小部件，则不会加载它。

  • 第二个区别是紧凑版仅加载 32 个代码模块，而标准版加载 80 个模块。如果您需要使用紧凑版未下载的代码模块，则可以使用require()函数加载您使用的特定模块。

引用紧凑版就像在对 API 的引用末尾添加单词compact一样简单。稍后您将看到一个例子。在移动应用程序中使用 API 与您学习创建 Web 应用程序的技术没有任何不同。但是，您需要学习一些新的技术来创建移动应用程序的用户界面。有许多用于完成此任务的良好 JavaScript 移动框架，包括 Dojox Mobile 和 jQuery Mobile。移动框架会对 Web 内容进行样式处理，使其看起来像移动应用程序。Safari 浏览器看起来像 iPhone 应用程序，而 Android 浏览器看起来像 Android 应用程序。创建移动用户界面超出了本文的范围，但印刷和在线都有许多良好的资源可用。在以下代码示例中，您将看到如何添加对 JavaScript 的 ArcGIS API 紧凑版的引用。请注意在 API 末尾包含紧凑关键字。

<script src="http://js.arcgis.com/3.7compact/"></script>

设置视口比例

您将希望使用viewport <meta>标签为应用程序设置一些初始显示特性。<meta>标签应包含在网页的<head>部分中。建议初始比例为1.0，将填充整个屏幕的视口。值可以在0和1.0之间设置。如果不设置宽度，则在纵向模式下，移动浏览器将使用device-width。如果不设置高度，则在横向模式下，浏览器将使用device-height：

<meta name="viewport" content="width=device-width, initial-scale=1" maximum-scale=1.0 user-scalable=0>

练习紧凑版的时间

在这个练习中，您将构建可能的最基本的移动地图应用程序。我们只是简单地使用 ArcGIS Server API for JavaScript 的紧凑版本来创建一个以加拿大艾伯塔省班夫镇为中心的地图应用程序。该应用程序除了缩放和平移之外将无法执行任何其他操作。除了地图之外，不会有任何用户界面。目标只是为了说明使用 API for JavaScript 构建的移动应用程序的基本结构。

这个练习将与您在之前章节中进行的练习有些不同。您将不会使用 ArcGIS API for JavaScript 沙盒。相反，您将在文本编辑器中编写代码（我推荐 Notepad++），并使用移动模拟器进行测试。

  1. 在开始这个练习之前，您需要确保您可以访问一个 Web 服务器。如果您没有访问 Web 服务器，或者您的计算机上尚未安装 Web 服务器，您可以下载并安装开源 Web 服务器 Apache（httpd.apache.org/download.cgi）。Microsoft IIS 是另一个常用的 Web 服务器，还有许多其他可以使用的 Web 服务器。在本练习中，我将假设您正在使用 Apache Web 服务器。

  2. 在您的本地计算机上安装的 Web 服务器将通过 URL http://localhost进行引用，用于访问 Web 服务器。如果您在 Windows 平台上安装了 Apache，则此 URL 指向C:\Program Files\Apache Software Foundation\Apache2.2下的htdocs文件夹。

  3. 在您的ArcGISJavaScriptAPI文件夹中，您会找到一个名为mobile_map.html的文件。我已经预先编写了一些您将在此步骤中使用的代码，这样您就可以专注于添加对紧凑版本的引用以及与移动开发相关的其他项目。将此文件用作起点，并将其复制到您的 Web 服务器的根目录下（如果您在 Windows 上使用 Apache，则为C:\Program Files\Apache Software Foundation\Apache2.2\htdocs）。

  4. 在您喜欢的文本编辑器中打开mobile_map.html。我推荐 Notepad++，但您可以使用任何文本编辑器。

  5. 添加对 API 的紧凑版本以及 Esri 样式表的引用。将以下突出显示的代码行添加到您的应用程序中：

<head>

  <meta http-equiv="Content-Type" content="text/html; charset-utf-8">
  <meta http-equiv="X-UA-Compatible" content="IE=7,IE=9, IE=10" />

  <title>Simple Map</title>

  **<link rel="stylesheet" href="http://js.arcgis.com/3.7/js/esri/css/esri.css">**
  <link rel="stylesheet" href="http://code.jquery.com/mobile/1.1.0-rc.1/jquery.mobile-1.1.0-rc.1.min.css" />
  <script src="http://code.jquery.com/jquery-1.7.1.min.js"></script>
  <script src="http://code.jquery.com/mobile/1.1.0-rc.1/jquery.mobile-1.1.0-rc.1.min.js"></script>
  **<script src="http://js.arcgis.com/3.7compact/"></script>**
  1. 您将需要使用viewport <meta>标签属性来为您的应用程序设置一些初始的显示特性。建议初始缩放值为1.0，将填充整个屏幕的视口。值可以在0和1.0之间设置。如果您不设置宽度，移动浏览器在纵向模式下将使用device-width，如果您不设置高度，它们在横向模式下将使用device-height。在代码开头的<head>标签下添加以下代码行：
<meta name="viewport" content="width=device-width, initial-scale=1">
  1. 在<script>标签中，添加在以下代码片段中突出显示的require()函数以及我们将在本练习中使用的引用：
<script>
   **require([**
 **"esri/map",**
 **"dojo/domReady!"**
 **], function(Map) {**
 **});**
 </script>
  1. 与使用 API for JavaScript 构建的传统 Web 地图应用程序一样，您将创建一个<div>标签来容纳移动应用程序的地图。对于移动应用程序，您将希望样式化地图，使其占据移动应用程序的整个视口。通过分别将宽度和高度设置为100%来实现这一点。将<div>地图容器添加到您的应用程序中。确保将宽度和高度的样式设置为100%：
<div data-role="page">
  <div data-role="header">
    <h1>Simple Map</h1>
  </div><!-- /header -->
  <div data-role="content">
       **<div id="mapDiv" style="width:100%; height:100%;"></div>**
  </div><!-- /content -->

  <div data-role="footer">
    <h4>Page Footer</h4>
  </div><!-- /footer -->
</div><!-- /page -->
  1. 移动设备可以通过旋转设备简单地在标准模式或横向模式下显示其视口。您的应用程序将需要在发生这些事件时处理这些事件。在<body>标签中添加onorientationchange()事件。onorientationchange()事件引用了一个名为orientationChanged()的 JavaScript 函数，我们还没有定义。我们将在下一步中进行定义：
<body **onorientationchange="orientationChanged();"**>
  1. 创建一个新的Map对象，设置底图，并将地图居中以及缩放比例级别：
<script type="text/javascript">
  require([
      "esri/map",
      "dojo/domReady!"
      ], function(Map) {
        **map = new Map("mapDiv", {**
 **basemap: "streets",**
 **center:[-115.570, 51.178], //long, lat**
 **zoom: 12**
 **});**
});
</script>
  1. 创建orientationChanged()JavaScript 函数，如下面的代码所示。此函数可以添加到<script>标记的任何位置：
<script type="text/javascript">
      require([
        "esri/map",
        "dojo/domReady!"
      ], function(Map) {

        map = new Map("mapDiv", {
          basemap: "streets",
          center:[-115.570, 51.178], //long, lat
          zoom: 12
        });

    **function orientationChanged() {**
 **if(map) {**
 **map.reposition();**
 **map.resize();**
 **}**
 **}**
      });
    </script>

  1. 保存文件。

  2. 打开 Web 浏览器并加载模拟器。我推荐iphone4simulator.com，但还有许多其他可以使用的。这些网站模拟网站或应用程序的外观和行为。

注意

如果您愿意，也可以将这些练习文件上传到防火墙外的 Web 服务器上，以便在实际移动设备而不是模拟器上查看它们。

  1. 如果您使用 Apache，那么您很可能已将文件保存在 Web 服务器的根位置，即C:\Program Files\Apache Software Foundation\Apache2.2\htdocs。然后可以通过 URLhttp://localhost/mobile_map.html在 Web 浏览器中访问该文件。在模拟器地址栏中输入http://localhost/mobile_map.html，如下面的屏幕截图所示。您应该会看到地图出现。练习紧凑版本构建

JavaScript API 的紧凑版本创建了缩放比例滑块的压缩版本。这是一个简单的地图应用程序，但希望它能说明构建移动地图应用程序的基本特征。

  1. 您可以使用缩放滑块放大和缩小，并记住 ArcGIS Server JavaScript API 还支持手势，因此您也可以使用捏合手势放大和缩小。但是，请记住这在模拟器中不起作用。使用应用程序界面上的放大和缩小按钮进行放大和缩小，如下面的屏幕截图所示：练习紧凑版本构建

  2. 您可能需要查看解决方案文件（mobile_map_solution.html）在您的ArcGISJavaScriptAPI文件夹中，以验证您的代码是否已正确编写。

集成地理位置 API

地理位置 API 可以与您的 ArcGIS Server 应用程序集成，以获取移动设备的位置。它也可以用于从基于 Web 的应用程序获取位置，但这并不像使用 IP 地址而不是 GPS 或基站三角测量那样准确。

此 API 具有内置安全性，需要在应用程序中使用此功能之前从最终用户获得明确许可。移动和 Web 应用程序都将显示一个提示，请求权限获取设备的当前位置。此提示将类似于以下屏幕截图所示：

集成地理位置 API

大多数浏览器都支持地理位置 API 规范，该规范提供了与托管设备关联的地理位置信息的脚本访问。地理位置 API 的主要目的是识别移动设备的位置。移动设备可以通过多种方式定位，包括基站三角测量、IP 地址和 GPS 位置。Geolocation.getCurrentPosition()方法返回移动设备的当前位置。您可以轻松使用此 API 在地图应用程序上放置与当前用户位置对应的点。Geolocation.watchPosition()方法可用于跟踪位置随着位置变化而变化，每次位置变化时都会触发回调方法。因此，如果您的应用程序需要能够随时间跟踪设备的位置，则应使用watchPosition()而不是getCurrentPosition()，后者仅在单个时间点获取位置。

以下代码片段包含了一个简单的示例，详细说明了 Geolocation API 的基本用法。我们首先要做的是检查浏览器是否支持 Geolocation API。这是通过 navigator.geolocation 属性完成的，它返回一个值为 true 或 false。通常，这将提示用户允许应用程序收集当前位置，并确保浏览器支持 Geolocation。

注意

要查看你的浏览器是否支持 Geolocation 或任何其他 HTML5 功能，请转到 caniuse.com/。

如果浏览器支持 Geolocation API 并且最终用户允许其收集位置，那么我们就调用 geolocation.getCurrentPosition() 方法。传递给该方法的第一个参数表示成功的回调函数，如果设备成功定位，则将执行该函数。类似地，也可以提供一个错误的回调函数（locationError）。Position 对象将传递给成功的回调函数。然后可以检查这个 Position 对象以获取位置的纬度/经度坐标。这就是我们在 zoomToLocation() 函数中所做的，它接受 Position 对象作为唯一参数。然后该函数获取纬度/经度坐标并在地图上绘制点：

if (navigator.geolocation){
  navigator.geolocation.getCurrentPosition(zoomToLocation, locationError);
}

function zoomToLocation(location) {
  var symbol = new SimpleMarkerSymbol();

  symbol.setStyle(SimpleMarkerSymbol.STYLE_SQUARE);
  symbol.setColor(new Color([153,0,51,0.75]));

  var pt = esri.geometry.geographicToWebMercator(new   Point(location.coords.longitude, location.coords.latitude));
  var graphic = new Graphic(pt, symbol);
  map.graphics.add(graphic);
  map.centerAndZoom(pt, 16);
}

function locationError(error) {
  switch (error.code) {
    case error.PERMISSION_DENIED:
      alert("Location not provided");
      break;
    case error.POSITION_UNAVAILABLE:
      alert("Current location not available");
      break;
    case error.TIMEOUT:
      alert("Timeout");
      break;
    default:
      alert("unknown error");
      break;
    }
}

练习使用 Geolocation API 的时间

在这个练习中，你将学习如何将 Geolocation API 集成到 ArcGIS Server API for JavaScript 应用程序中。

  1. 在 developers.ArcGIS.com/en/javascript/sandbox/sandbox.html 打开 JavaScript 沙盒。

  2. 从我在以下代码片段中突出显示的 <script> 标签中删除 JavaScript 内容：

  <script>
    **dojo.require("esri.map");**

 **function init(){**
 **var map = new esri.Map("mapDiv", {**
 **center: [-56.049, 38.485],**
 **zoom: 3,**
 **basemap: "streets"**
 **});**
 **}**
 **dojo.ready(init);**
  </script>
  1. 添加我们将在本练习中使用的对象的以下引用：
<script>
  **require([**
 **"dojo/dom",**
 **"esri/map",**
 **"esri/geometry/Point",**
 **"esri/symbols/SimpleMarkerSymbol",**
 **"esri/graphic",**
 **"esri/geometry/webMercatorUtils",**
 **"dojo/_base/Color",**
 **"dojo/domReady!"**
 **], function(dom, Map, Point, SimpleMarkerSymbol, Graphic, webMercatorUtils, Color) {**
 **});**
</script>
  1. 创建一个以加利福尼亚州圣迭戈为中心的新 Map 对象，带有街道作为底图图层。如果你正在使用的浏览器不支持 Geolocation API，或者没有提供访问当前设备位置的权限，这将作为默认地图和缩放范围。
<script>
 require([
      "dojo/dom",
      "esri/map",
      "esri/geometry/Point",
      "esri/symbols/SimpleMarkerSymbol",
      "esri/graphic",
      "esri/geometry/webMercatorUtils",
      "dojo/_base/Color",
      "dojo/domReady!"
    ], function(dom, Map, Point, SimpleMarkerSymbol, Graphic, webMercatorUtils, Color) {

 **map = new Map("mapDiv", {**
 **basemap: "streets",**
 **center:[-117.148, 32.706], //long, lat**
 **zoom: 12**
 **});**
  });
</script>
  1. 创建一个 if 语句，检查浏览器是否支持 Geolocation API 并获得访问当前设备位置的权限。Navigator.geolocation 属性将返回一个 true 或 false 的值。如果浏览器支持 Geolocation API 并且最终用户给予了权限，那么这个属性将包含一个 true 的值：
map = new Map("mapDiv", {
  basemap: "streets",
  center:[-117.148, 32.706], //long, lat
  zoom: 12
});
**if (navigator.geolocation){**
 **navigator.geolocation.getCurrentPosition(zoomToLocation,**
**locationError);**
}
  1. 从你在上一步中添加的代码中可以看出，Geolocation.getCurrentPosition() 函数定义了两个回调函数——一个用于成功（zoomToLocation），一个用于失败（locationError）。在这一步中，你将通过添加以下代码块来创建成功的回调函数。成功的回调函数名为 zoomToLocation，将会缩放到移动设备的位置：
if (navigator.geolocation){
  navigator.geolocation.getCurrentPosition(zoomToLocation, locationError);
        }

 **function zoomToLocation(location) {**
 **var symbol = new SimpleMarkerSymbol();**

 **symbol.setStyle(SimpleMarkerSymbol.STYLE_SQUARE);**
 **symbol.setColor(new dojo.Color([153,0,51,0.75]));**

 **var pt = webMercatorUtils.geographicToWebMercator(new Point(location.coords.longitude, location.coords.latitude));**
 **var graphic = new Graphic(pt, symbol);**
 **map.graphics.add(graphic);**
 **map.centerAndZoom(pt, 16);**
 **}**
  1. 现在，让我们添加名为 locationError() 的错误回调函数。这个函数将测试与无法找到设备当前位置相关的各种类型的错误。在你在上一步中创建的成功回调函数的下面添加以下函数：
function locationError(error) {
  switch (error.code) {
    case error.PERMISSION_DENIED:
      alert("Location not provided");
      break;
    case error.POSITION_UNAVAILABLE:
      alert("Current location not available");
      break;
    case error.TIMEOUT:
      alert("Timeout");
      break;
    default:
      alert("unknown error");
      break;
    }
}

  1. 你可能想要查看解决方案文件（geolocation.html）在你的 ArcGISJavaScriptAPI 文件夹中，以验证你的代码是否已经正确编写。

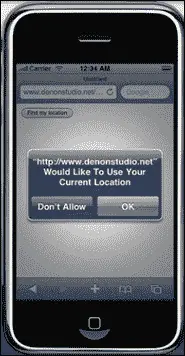

  2. 点击 Run 按钮。最初，你应该会看到类似于以下截图中显示的消息：

  3. 点击 Share Location，如果你正在使用的浏览器支持 Geolocation API，那么一个新的地图应该会显示你当前的位置，用一个符号表示。你的位置显然会与我的不同。

摘要

移动 GIS 应用程序变得非常流行，ArcGIS Server API for JavaScript 可以用于快速开发在 Web 和移动应用程序中都受支持的应用程序。该 API 具有内置的手势支持，并支持 iOS、Android 和 BlackBerry 平台。API 的紧凑版本提供了较小的占地面积，在移动平台上可以快速下载。此外，您可以将地理位置 API 结合到您的应用程序中，以便定位设备并更新地图以显示当前位置。在下一章中，您将学习用于设计和创建应用程序布局的基本技术。

附录 A. 使用 ArcGIS 模板和 Dojo 设计应用程序

对于许多 Web 开发人员来说，构建 GIS 应用程序时最困难的任务之一是设计和创建用户界面。ArcGIS JavaScript API 和 Dojo 极大地简化了这项任务。Dojo 的布局 dijits 提供了一种简单高效的方式来创建应用程序布局，并且 Esri 提供了许多示例应用程序布局和模板，您可以使用这些示例快速启动。在本附录中，读者将学习快速设计应用程序布局的技巧。

Dojo BorderContainer dijit

由于 AGIS JavaScript API 直接构建在 Dojo JavaScript 框架之上，因此您自动可以访问用户界面 Dojo 库，包括布局 dijits，如BorderContainer。布局 dijits 是一组用户界面元素，您可以将其添加到应用程序中，以便对应用程序的布局进行控制。BorderContainer dijit 主要用作其他子容器的容器，并且可以是这两种设计类型之一：标题或侧边栏。您可以使用design属性定义设计类型。设计类型可以是headline或sidebar，并且都可以分为多达 5 个不同的区域：top、bottom、right、left和center。每个区域通常由 Dojo 布局元素填充。还可以嵌套区域，以更好地控制应用程序的布局。例如，您可以在主BorderContainer的center区域内包含第二个BorderContainer。使用这个第二个BorderContainer，您可以进一步划分center区域。

Dojo BorderContainer dijit

在以下代码示例中，我们将design定义为headline类型。这将导致您在代码中看到的一般配置，top和bottom区域横跨整个屏幕空间的宽度。在这种情况下，您只需要为top和bottom区域设置height属性：

<div id="main-pane" dojoType="dijit.layout.BorderContainer" design="headline">

在以下代码示例中，我们将design定义为sidebar。使用sidebar设计，left和right区域会扩展以占据窗口高度的100%，从而牺牲了top和bottom区域的可用区域。在这种情况下，您只需要定义width样式属性，因为高度将始终为100%。

<div id="main-pane" dojoType="dijit.layout.BorderContainer" design="sidebar">

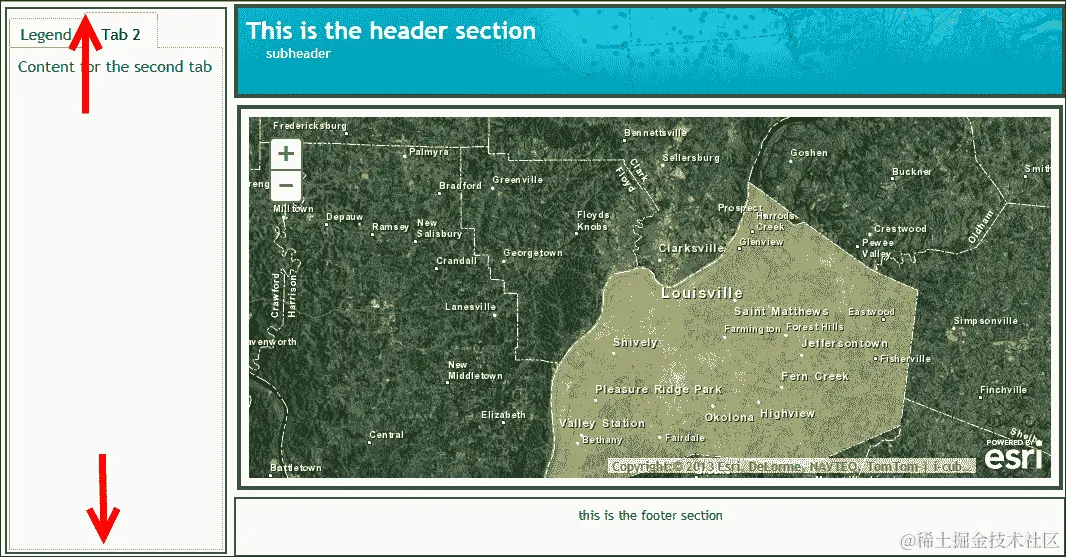

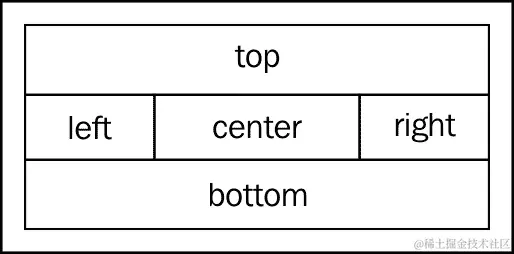

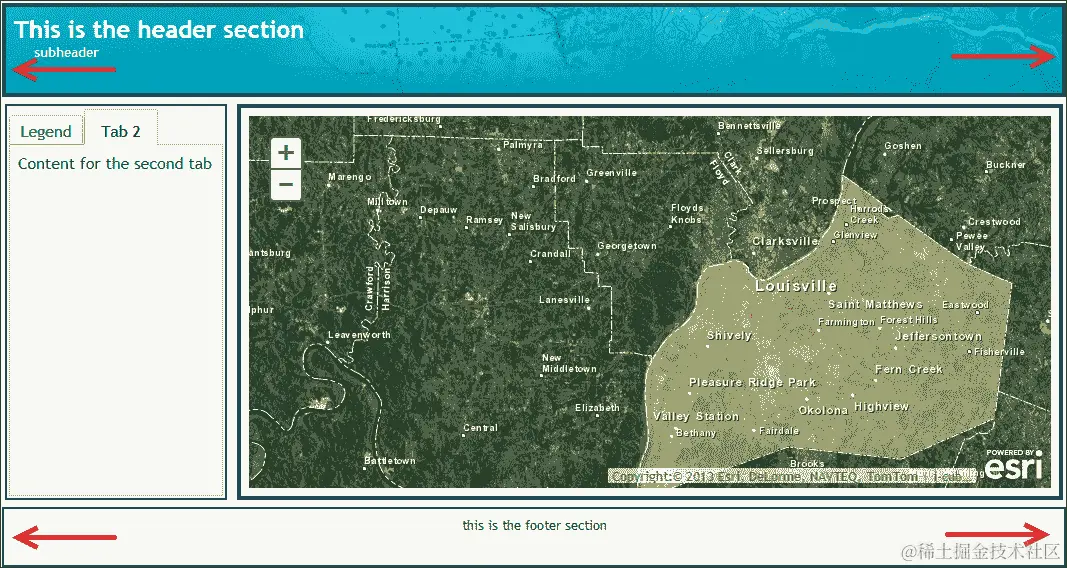

在任一情况下，中心区域将根据其他区域的大小调整以适应可用的空间。您将看到的以下截图展示了BorderContainer可用的两种设计类型。第一种显示了headline样式，而第二种显示了sidebar样式。

Dojo BorderContainer dijitDojo BorderContainer dijit

其他 Dojo 布局元素

BorderContainer的每个区域（顶部、底部、左侧、右侧和中心）都可以由 Dojo 布局元素填充。这些元素包括AccordionContainer、SplitContainer、StackContainer和TabContainer。您还可以创建一组嵌套的BorderContainer对象，以进一步划分可用的布局空间。

通过使用region属性将子元素放置在区域内，如以下代码示例所示。请注意，在突出显示的部分中，region属性设置为left。这将在left区域创建ContentPane。ContentPane是一个非常基本的布局元素，用作其他小部件的容器。在这种情况下，它将容纳TabContainer（突出显示），其中包含其他ContentPane对象。

<div dojotype="dijit.layout.ContentPane" id="leftPane" region="left">
 **<div dojotype = "dijit.layout.TabContainer">**
    <div dojotype="dijit.layout.ContentPane" title = "Tab 1" selected="true">
      Content for the first tab
    </div>
    <div dojotype="dijit.layout.ContentPane" title = "Tab 2" >
      Content for the second tab
    </div>
  </div>
</div>

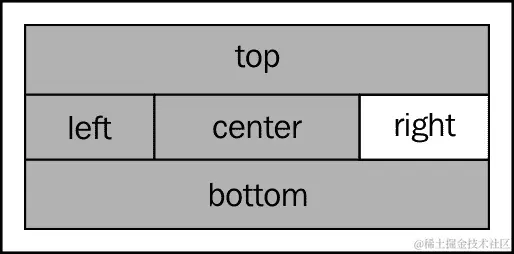

以下截图说明了使用ContentPane和TabContainer生成的位置和内容：

其他 Dojo 布局元素

AccordionContainer包含一组窗格，其标题可见，但一次只有一个窗格的内容可见。当用户点击标题时，窗格内容变得可见。这些是可以在小区域内容纳大量信息的优秀用户界面容器。

Esri 提供了许多示例布局，您可以使用这些布局来开始设计应用程序的布局。ArcGIS API for JavaScript 的帮助页面包含一个Samples选项卡，其中包含数十个示例脚本，您可以在应用程序中使用，包括各种布局示例。在下一节中，您将学习如何将这些示例布局之一集成到您的应用程序中。

练习使用示例布局

在此练习中，您将下载 Esri 提供的示例布局。然后，您将检查布局，以了解 Dojo 提供的基本布局元素。最后，您将对布局进行一些更改。

  1. 在开始此练习之前，您需要确保可以访问 Web 服务器。如果您无法访问 Web 服务器，或者计算机上尚未安装 Web 服务器，您可以下载并安装开源 Web 服务器 Apache（httpd.apache.org/download.cgi）。Microsoft IIS 是另一个常用的 Web 服务器，还有许多其他可供选择。在本练习中，我将假设您正在使用 Apache Web 服务器。

  2. 在本地计算机上安装的 Web 服务器将通过 URL 称为http://localhost。如果您在 Windows 平台上安装了 Apache，则指向C:\Program Files\Apache Software Foundation\Apache2.2\下的htdocs文件夹。

  3. 在 ArcGIS API for JavaScript 网站的Samples选项卡（developers.arcgis.com/en/javascript/jssamples/）中，在搜索框中搜索Layouts以生成可用布局示例的列表。

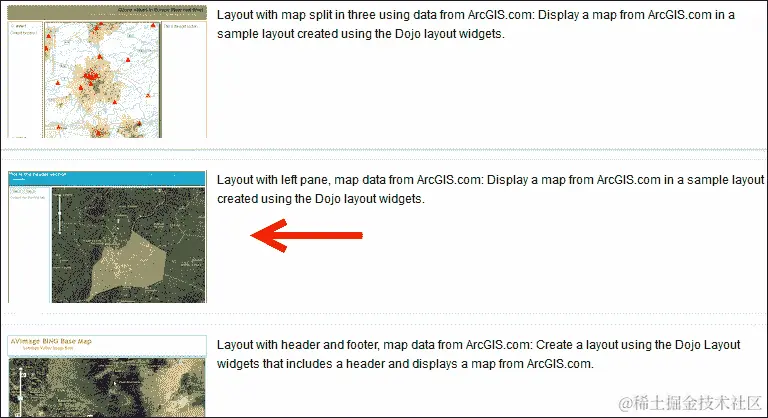

  4. 在搜索结果列表中向下滚动，直到看到以下截图中显示的带有左侧窗格的布局示例。点击这个项目：Time to practice with sample layouts

  5. 点击Download as a zip file链接下载示例。

  6. 在C:\Program Files\Apache Software Foundation\Apache2.2\文件夹下的htdocs文件夹中创建一个名为layout的新文件夹。将下载的文件解压缩到这个文件夹中。这将创建一个名为index.html的文件，以及css和images文件夹。

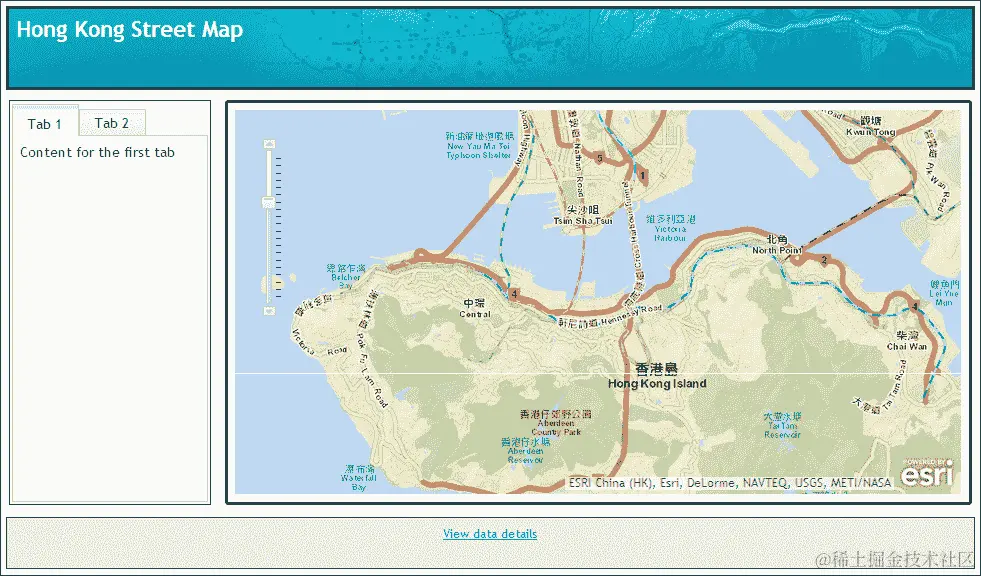

  7. 打开 Web 浏览器，转到 URLhttp://localhost/layout/index.html，以便查看当前布局。您应该看到类似以下截图的内容：Time to practice with sample layouts

  8. 在您喜爱的文本或 Web 编辑器中打开index.html。

  9. 滚动到文件底部，直到看到<body>标签。

  10. 最高级别的布局容器是BorderContainer。一个<div>标签将包含BorderContainer，所有其他子布局元素都需要位于这个<div>标签内。检查以下代码。突出显示的部分是用于定义我们顶级BorderContainer的代码。请注意，设计已设置为headline，这意味着顶部和底部区域将在整个屏幕宽度上滚动：

<body class="claro">
  **<div id="mainWindow" data-dojo-type="dijit.layout.BorderContainer" data-dojo-props="design:'headline'"**
 **style="width:100%; height:100%;">**

    <div id="header" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'top'">
        <div id="title">
      </div>
    </div>

    <div data-dojo-type="dijit.layout.ContentPane" id="leftPane" data-dojo-props="region:'left'">
      <div data-dojo-type="dijit.layout.TabContainer">
        <div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 1', selected:'true'">
          Content for the first tab
        </div>
        <div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 2'">
          Content for the second tab
        </div>
      </div>
    </div>

    <div id="map" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'center'"></div>

    <div id="footer" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'bottom'">
      <span id="dataSource">
      </span>
    </div>

  </div>
</body>
  1. 在BorderContainer内，您将找到使用ContentPane dijit 定义的几个子布局元素。ContentPane是一个非常通用的布局元素，只是包含文本或其他布局元素，例如TabContainer或AccordionContainer。
<body class="claro">
  <div id="mainWindow" data-dojo-type="dijit.layout.BorderContainer" data-dojo-props="design:'headline'"
    style="width:100%; height:100%;">

    **<div id="header" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'top'">**
      <div id="title">
      </div>
    </div>

    **<div data-dojo-type="dijit.layout.ContentPane" id="leftPane" data-dojo-props="region:'left'">**
      <div data-dojo-type="dijit.layout.TabContainer">
        **<div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 1', selected:'true'">**
          Content for the first tab
        </div>
 **<div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 2'">**
          Content for the second tab
        </div>
      </div>
    </div>

    **<div id="map" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'center'"></div>**

    **<div id="footer" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'bottom'">**
      <span id="dataSource">
      </span>
    </div>

  </div>
</body>

提示

请注意，在上一个代码示例中，每个ContentPane布局元素都有一个为每个布局元素设计的区域。在这种情况下，我们已定义了所有可用区域，除了right区域。这在以下截图中有所说明：

Time to practice with sample layouts

  1. 接下来，检查下面突出显示的代码。这段代码定义了left区域的内容。定义了一个简单的ContentPane布局元素，正如我之前提到的，它是其他布局元素或文本的一个非常简单的容器。在这个ContentPane中，我们创建了一个TabContainer布局元素并分配了两个选项卡。每个选项卡都被创建为ContentPane。
<body class="claro">
  <div id="mainWindow" data-dojo-type="dijit.layout.BorderContainer" data-dojo-props="design:'headline'"
    style="width:100%; height:100%;">

      <div id="header" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'top'">
        <div id="title">
        </div>
      </div>

      <div data-dojo-type="dijit.layout.ContentPane" id="leftPane" data-dojo-props="region:'left'">
 **<div data-dojo-type="dijit.layout.TabContainer">**
 **<div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 1', selected:'true'">**
 **Content for the first tab**
 **</div>**
 **<div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 2'">**
 **Content for the second tab**
 **</div>**
 **</div>**
      </div>

      <div id="map" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'center'"></div>

      <div id="footer" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'bottom'">
      <span id="dataSource">
      </span>
    </div>

  </div>
</body>

  1. 一个常见的情景是创建一个包含地图图例的选项卡容器，如下面的屏幕截图所示：

  2. 现在你已经理解了创建布局元素的基本概念，你可以为right区域添加内容。添加以下突出显示的代码：

<body class="claro">
  <div id="mainWindow" data-dojo-type="dijit.layout.BorderContainer" data-dojo-props="design:'headline'"
    style="width:100%; height:100%;">

    <div id="header" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'top'">
      <div id="title">
      </div>
    </div>

    <div data-dojo-type="dijit.layout.ContentPane" id="leftPane" data-dojo-props="region:'left'">
      <div data-dojo-type="dijit.layout.TabContainer">
        <div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 1', selected:'true'">
          Content for the first tab
        </div>
        <div data-dojo-type="dijit.layout.ContentPane" data-dojo-props="title:'Tab 2'">
          Content for the second tab
        </div>
      </div>
    </div>

    **<div data-dojo-type="dijit.layout.ContentPane" id="rightPane" data-dojo-props="region:'right'">**
 **Content for right pane**
 **</div>**

    <div id="map" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'center'"></div>

    <div id="footer" data-dojo-type="dijit.layout.ContentPane" data-dojo-props="region:'bottom'">
      <span id="dataSource">
      </span>
    </div>

  </div>
</body>

  1. 在之前的练习中提取的css文件夹中，有一个名为layout.css的文件。这个文件包含了我们应用程序的样式信息。在文本编辑器中打开这个文件。

  2. 在下面的代码示例中找到文本#rightPane。为区域的背景颜色、前景颜色、边框样式和宽度定义了属性：

#rightPane {
  background-color:#FFF;
  color:#3f3f3f;
  border:solid 2px #224a54;
  width:20%;
}

  1. 回想一下，在你添加的上一个代码块中，我们给right区域的id设置为rightPane。CSS 部分将通过给它设置背景颜色（白色）、前景颜色、宽度和边框来设置我们的窗格。

  2. 保存文件。

  3. 如果需要，打开你的网络浏览器并重新加载http://localhost/layout/index.html，或者如果你已经打开了该页面，只需刷新页面。现在你应该看到应用程序right区域的新内容。目前，它只包含一些文本作为内容，但你可以很容易地添加额外的内容，包括用户界面小部件（dijits）。在下一步中，当我们添加AccordionContainer时，我们将这样做。

  4. 接下来，我们将AccordionContainer添加到right区域。

  5. 首先，添加对AccordionContainer资源的引用，如下面突出显示的代码所示：

dojo.require("dijit.layout.BorderContainer");
dojo.require("dijit.layout.ContentPane");
dojo.require("dijit.layout.TabContainer");
dojo.require("esri.map");
dojo.require("esri.arcgis.utils");
dojo.require("esri.IdentityManager");
**dojo.require("dijit.layout.AccordionContainer");**
  1. 现在，在right区域的ContentPane中添加AccordionContainer以及每个窗格的内容。下面的突出显示的代码应该添加到你在第 14 步中创建的ContentPane中：
<div data-dojo-type="dijit.layout.ContentPane" id="rightPane" data-dojo-props="region:'right'">
  **<div data-dojo-type="dijit.layout.AccordionContainer" >**
 **<div data-dojo-type="dijit.layout.ContentPane" title="Pane 1">**
 **Content for Pane 1**
 **</div>**
 **<div data-dojo-type="dijit.layout.ContentPane" title="Pane 2">**
 **Content for Pane 2**
 **</div>**
 **<div data-dojo-type="dijit.layout.ContentPane" title="Pane 3">**
 **Content for Pane 3**
 **</div>**
 **</div>**
</div>

  1. 保存文件。

  2. 刷新你的浏览器，看到新的AccordionContainer布局元素，如下面的屏幕截图所示。在这个练习中，你学会了如何使用 Esri 示例布局快速创建应用程序布局。

总结

设计和实现 GIS 网络地图应用程序的外观通常是开发人员的一项困难任务。设计和开发是两种非常不同的技能。大多数人在这两方面都不擅长。然而，Dojo 的布局小部件和 Esri 示例模板使得用很少的编码就能更容易地构建复杂的设计。在这个附录中，你学会了如何使用 Esri 示例快速定义和构建应用程序的布局。

avatar
文章
阅读
粉丝
