第九章：CSS3 动画

CSS3 为 Web 开发带来了许多令人印象深刻的新样式，即使规范还远未完成，它的许多方面已经在最新的浏览器中使用。纯 CSS 动画甚至可能在某个时点被纳入规范中。在写作时，几乎所有现代浏览器都完全支持这一点。然而，通过一点点 jQuery 的帮助，我们可以创建自己的 CSS3 动画，这些动画在各种常见浏览器中都可以有不同程度的成功。

在本章中，我们将涵盖以下主题：

• 可用的不同 CSS3 变换

• 对元素旋转进行动画处理

• 使用 CSS3 变换矩阵

• 使用 jQuery 对元素的倾斜进行动画处理

注意

关于 CSS3 2D 变换的更多信息，请参阅 W3C 工作草案规范www.w3.org/TR/css3-transforms/。

CSS3 2D 变换

CSS3 定义了一个名为transform的样式属性，允许我们在二维空间沿着 x 和 y 轴转换目标元素。一系列的变换函数可以作为transform属性的值，决定了变换应该如何应用。下面定义了以下 2D 变换函数：

函数	例子用法	变换描述
matrix	matrix(a, b, c, d, tx, ty)	它根据提供的参数的组合旋转，缩放，倾斜或平移元素。
rotate	rotate(x)	它围绕变换原点将元素旋转指定角度。默认情况下，原点应该是元素的中心。
scale	scale(x, y)	它沿着 x 和 y 轴方向按指定的单位数进行缩放元素。如果没有给出 y，就假定它与 x 相同。
scaleX	scale(x)	它沿 x 轴按指定的单位数进行缩放元素。
scaleY	scale(y)	它沿 y 轴按指定的单位数进行缩放元素。
skew	skew(x, y)	它沿着 x 和 y 轴以指定的角度倾斜元素。如果没有提供 y，则假定为 0。
skewX	skew(x)	它沿 x 轴沿指定角度倾斜元素。
skewY	skew(y)	它沿 y 轴沿指定角度倾斜元素。
translate	translate(x, y)	它将元素沿 x 和 y 轴重新定位指定像素。如果没有提供 y，假设为 0。
translateX	translate(x)	它将元素沿 x 轴重新定位指定像素。
translateY	translate(y)	它将元素沿 y 轴重新定位指定像素。

理解矩阵

所有单独的转换函数（rotate()，skew()等）可以看作是执行特定矩阵转换的快捷方式。实际上，大多数浏览器在提供转换函数时，甚至在幕后都会应用矩阵。

matrix函数接受六个参数，并且前面表中提到的每种转换都可以通过为这些参数提供不同组合的值来执行。有时我们可以使用matrix函数同时应用多个变换。让我们看些快速的示例来说明如何使用矩阵。

平移

对元素进行平移会使其从原始位置移动。正值将元素移动到页面的右侧或下方（取决于轴），而负值将元素移动到页面的左侧或上方。例如，可以使用以下变换矩阵使元素在 x 轴沿右移动 100 像素，y 轴沿下移动 100 像素：

transform: matrix(1, 0, 0, 1, 100, 100);

这个matrix函数等同于使用转换函数translate(100px, 100px)，将导致目标元素看起来如下截图：

正如我们在前一个截图中看到的，尽管我们没有使用 CSS 来定位该元素，但该元素已从其原始位置（屏幕左上角）移动，我们可以在 DOM Inspector 中看到这一情况。

此示例中矩阵的第五个参数对应 x 轴，第六个参数对应 y 轴。不要过于担心前四个参数，因为我们很快就会更详细地讨论这些内容。

注意

需要特别注意的是，一些浏览器（如 Firefox）期望这些值带有指定的单位（正如前一个截图中），而其他浏览器（如 Opera）或基于 WebKit 渲染引擎的浏览器则希望这些值不带单位。

元素不需要定位才能进行平移，并且转换不会影响文档的流或周围其他元素。相邻元素将根据元素的原始位置而不是其平移后的新位置进行定位。转换后，元素的内容也将被一起平移。

缩放

也许你会想为什么在我们第一个矩阵代码片段中，我们提供了值 1 作为第一个和第四个参数，但是第二和第三个参数的值却为 0，而不提供所有的零值。

这是因为参数（第一和第四）对应于scale转换函数，因此为保留变换后的元素原始大小，scale参数被设置为 1。要使元素的大小加倍（而不移动其位置），我们可以使用以下变换矩阵：

transform: matrix(2, 0, 0, 2, 0, 0);

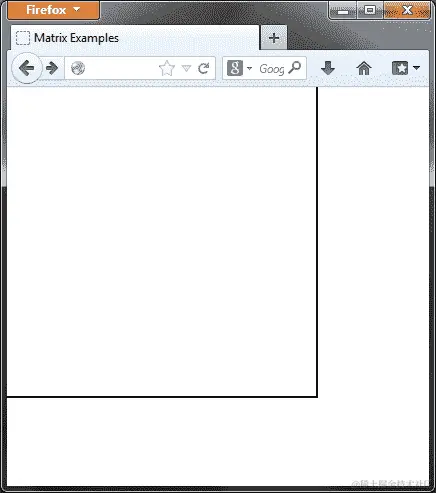

此片段相当于使用 transform: scale(2, 2)，并会导致目标元素显示如下：

在前面的截图中，我们可以看到该元素现在是其原始大小的两倍。

前面的代码会沿着 x 和 y 轴对目标元素进行对称缩放。这些值在所有支持的浏览器中都是无单位的，且不能指定为值 0。可以提供整数或浮点数，并且如果需要可以进行非对称缩放。

缩放的一个有趣效果是，提供负值会导致元素被反转，而不是像我们直观地推测的那样收缩。因此，如果我们在前面的代码片段中提供 -2 和 -2 作为第一个和第四个值，那么该元素将在垂直和水平方向上都反射，并且大小将增加两倍。甚至可以为这种类型的转换提供正负值的组合。

反射的元素会显示如下：

该元素沿其 x 和 y 轴反转，就像在镜子中倒置查看一样。如果，例如，我们正在实现纯 CSS 反射，这可能非常有用。

倾斜

与矩阵中第二个和第三个参数对应的两个零值可以用作倾斜值，其中 x 轴使用第二个参数，y 轴使用第三个参数。我们可以使用以下矩阵变换函数对元素进行倾斜（而不修改其比例或位置）：

transform: matrix(1, 1, 0, 1, 0, 0);

以下截图显示了一个倾斜的元素：

前面的截图显示了一个沿 x 轴倾斜的元素。与其他矩阵函数一样，对这些参数的正值会导致沿右侧或向下的方向转换，负值会导致沿左侧或向上的方向转换。

在前面的片段中，只有 x 轴被倾斜。倾斜的一个后果是元素增大了。转换后元素的边界框尺寸从 200 px（元素的原始大小）增加到了 400 px。

尽管尺寸增加，但文档的流程不受变换的影响，而且与其他变换一样，变换元素内的任何内容也会被转换。

注意

在不同的浏览器中，变换对元素中包含的任何文本的影响各不相同，在一些浏览器中，文本在变换后仍然清晰可读，而在其他浏览器中则会降级。

旋转

要使用矩阵旋转元素，我们需要使用三角函数正弦和余弦来计算前四个参数的值。第一个和第四个参数分别为旋转角度的余弦函数，而第二个和第三个参数分别为旋转的正弦函数和负正弦函数。

注意

正弦和余弦函数是相对较高级的数学构造，用于表示三角形的边和角之间的不同关系。

虽然精确理解它们的本质对于使用它们并不是必要的（JavaScript 有内置函数可以自动计算它们），但深入理解它们的本质和用途在特定处理旋转时会有所帮助。

关于基本介绍，请参阅维基百科对三角函数的文章 en.wikipedia.org/wiki/Trigonometric_functions。

例如，要将一个元素旋转 37 度，我们将使用以下变换：

transform: matrix(0.7986355, 0.6018150, -0.6018150, 0.7986355, 0, 0);

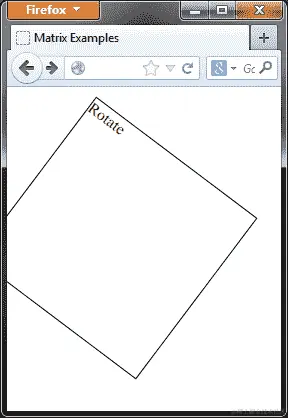

我们旋转后的元素应该是这样的：

如我们所见，旋转后元素的边缘超出了视口。应谨慎正确地定位将要旋转的元素，以确保在必要时有足够的空间显示元素的全部内容。

可以通过科学计算器轻松计算旋转角度的正弦和余弦函数，或者当然也可以通过 JavaScript 自行进行编程。

处理变换

使用诸如rotate()或skew()之类的快捷变换函数比使用矩阵更容易更方便。然而，这种易用性是有代价的——我们只能在单个元素上一次使用其中一个。如果我们试图在 CSS 语句中使用多个，只会应用最后一个定义的。

如果我们需要将多个不同的变换应用于一个元素，我们可以使用矩阵函数，具体取决于我们需要应用哪些变换。例如，我们可以倾斜一个元素，同时使用以下方法进行平移和缩放：

transform: matrix(2, -1, 0, 2, 300px, 0);

在这个例子中，元素沿着 x 轴倾斜，大小加倍，并向右移动 300 px。我们无法在上一个代码片段中同时对目标元素进行旋转。

即使我们提供两个矩阵函数，一个用于倾斜、缩放和平移，另一个用于旋转，只有旋转会被应用。但是，我们可以使用单个矩阵函数同时旋转和平移，或旋转和缩放一个元素。

使用 jQuery 和变换

我们可以使用 jQuery 的css()方法在设置器模式下在所选元素上设置 CSS3 变换，并且我们可以在获取器模式下检索在元素上设置的任何变换函数。我们只需要确保使用正确的供应商前缀，例如-moz-transform用于 Firefox，或-webkit-transform用于 WebKit/Blink-based 浏览器。Opera 也有自己的供应商前缀（对于较旧的版本），新版本的 IE 也有。

需要注意的一件事是，虽然我们可以在选定的元素上设置特定的变换函数，比如 rotate()，但我们只能以其矩阵格式获取 style 属性的值。看一下下面的代码：

$("#get").css("-moz-transform", "rotate(30deg)");

$("#get").text($("#get").css("-moz-transform"));

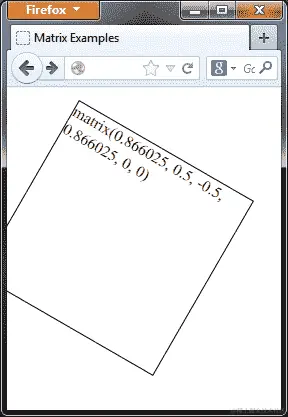

这将导致以下结果：

在上一张屏幕截图中，我们看到我们在第一行代码中应用的 rotate() 变换函数在第二行代码中作为矩阵函数返回。

提示

cssHooks

重要的是要注意，使用 cssHooks 可以帮助测试你的代码在各种供应商前缀下的浏览器兼容性。有关 cssHooks 的更多信息可以在这里找到：api.jquery.com/jQuery.cssHooks/。

此外，你可以在这里找到一个很棒的 jQuery 插件，用于 cssHooks：github.com/brandonaaron/jquery-cssHooks。它包含了一些 CSS3 2D 变换的行为。虽然从学习的角度来看，手动创建这些效果是有益的，正如我们在本章的其余部分中所做的那样，但请记住在将来使用这个文件来节省你的时间和精力。

CSS3 3D 变换

我们迄今为止看到的所有变换函数都是二维的，仅在 x 和 y 轴上操作。还提出了在 x、y 和 z 轴上操作的三维变换。

所有的变换函数都存在三维等效版本，通常只需要一个额外的参数，对应于每个维度的向量和角度。例如，可以使用以下代码添加 3D 旋转：

transform: rotate3d(0, 1, 0, 30deg);

与 2D 变换一样，有一个包罗万象的矩阵函数，可以让我们实现任何其他变换，并允许我们将其中一些变换组合到单个元素上。

如果像我一样，你觉得 2D 变换矩阵，具有六个参数，复杂且可能有点难以理解，那等你开始使用总共有 16 个参数的 3D 矩阵时，你就会觉得更复杂了！

目前，3D 变换在基于 WebKit 的浏览器和 Firefox 中得到支持（对于 IE10 则有部分支持），所以我们不会对这些进行进一步的详细讨论。

注意

关于 CSS3 3D 变换的浏览器支持可以在这里找到：caniuse.com/transforms3d。

使用 jQuery 和 CSS3 进行动画旋转

在这个例子中，我们将设置一个动画，使用 rotate() 变换函数旋转图像。由于这个在大多数常见浏览器中都受支持，所以实际上实现起来非常容易，并且可以成为增强所使用页面的外观和行为的一个很好的效果。

行动时间 - 动画化元素的旋转

在这个示例中，我们只会旋转一个简单的图像，因此这是我们需要在页面的<body>元素中的唯一可见元素。

1. 将以下<img>标签添加到模板文件的新副本中：


   <img src="img/color-wheel.png" id="colorWheel">



   在这一点上，我们甚至不需要任何样式，因为我们需要设置的所有内容都可以在接下来要添加的 JavaScript 中完成。

2. 在 HTML 页面底部的匿名函数中，添加以下代码：


   var img = $("#colorWheel"),

   offset = img.offset(),

   origWidth = img.width(),

   origHeight = img.height(),

   rotateStrings = [

       "rotate(",

       0，

       "deg)"

   ],

   getVendor = function() {

   var prefix = null，

       vendorStrings = {

       pure: "transform",

       moz: "-moz-transform",

       webkit: "-webkit-transform",

       op: "-o-transform"

   };

   for (props in vendorStrings) {

       if(img.css(vendorStrings[props]) === "none") {

       prefix = vendorStrings[props];

       }

   }

   if (prefix === null) {

       prefix = "filter";

       img.css({

       position: "absolute",

       filter: "progid:DXImageTransform.Microsoft.Matrix(sizingMethod='auto expand');"

       });

   }

   return prefix;

   },

   vendor = getVendor();

   function doRotate() {

   rotateStrings[1]++;

   if (vendor === "filter") {

       var rad = rotateStrings[1] * (Math.PI * 2 / 360),

       cos = Math.cos(rad),

       sin = Math.sin(rad),

       driftX = (img.width() - origWidth) / 2,

       driftY = (img.height() - origHeight) / 2，

       el = img.get(0);

       img.css({

       left: offset.left - driftX,

       top: offset.top - driftY

       });

       el.filters.item("DXImageTransform.Microsoft.Matrix").M11 = cos;

       el.filters.item("DXImageTransform.Microsoft.Matrix").M12 = -sin;

       el.filters.item("DXImageTransform.Microsoft.Matrix").M21 = sin;

       el.filters.item("DXImageTransform.Microsoft.Matrix").M22 = cos;

   } else {

       img.css(vendor, rotateStrings.join(""));

   }

   }

   setInterval(function() { doRotate() }, 100);



3. 将页面保存为 rotate.html。如果我们现在在浏览器中运行页面，我们应该看到颜色轮围绕其中心缓慢旋转。

刚刚发生了什么？

我们做的第一件事是缓存图像的选择器，因为我们将在代码中多次引用它。请注意，这是我们在整个脚本中创建的唯一 jQuery 对象，正如我们在本书中之前讨论过的，这对于提高性能非常有帮助。

我们在这一点上还设置了一些其他变量，包括图像的偏移（它在页面上的absolute位置），其原始宽度和高度，以及一个包含我们将以字符串和整数格式设置的 CSS 属性的不同部分的数组。

我们还将内联函数(getVendor())设置为变量的值，我们可以使用它来确定要使用的供应商前缀。这个函数首先设置一些变量，这些变量将用于存储确定的供应商前缀和一个包含我们要测试的所有不同前缀的对象文字。我们还包括原生的 transform 属性。虽然目前还没有任何浏览器支持这一点，但总有一天可能会支持，所以这有助于未来保护我们的代码。

doRotate()函数使用for...in循环迭代对象文字中的每个属性。在循环内部，我们尝试使用每个供应商前缀读取transform属性的值。一个有趣的事实是，每个浏览器都会报告其支持的前缀的值为none，对于它不支持的前缀，会报告一个假值，如false、null或undefined。我们可以使用这个来可靠地确定正在使用哪个浏览器，因此需要使用哪个供应商前缀。然后将正在使用的浏览器的正确供应商前缀保存到vendor变量中，以备返回。

注意

如果这些测试都没有识别出供应商前缀，那么可能正在使用的浏览器是较旧版本的 Internet Explorer。再次注意，jQuery 2.0 不支持 IE8 及以下版本。

如果此时vendor变量仍设置为 null，则将变量设置为filter。为了在 IE 中以编程方式处理filter属性的值，必须已将filter应用于元素，因此我们还在代码的此部分使用 jQuery 的css()方法为元素设置了一个过滤器，以备以后在代码中操纵。我们还将sizing mode设置为auto expand，以防止在应用旋转时裁剪元素。

函数结束时，返回包含当前使用的浏览器的供应商前缀的字符串的prefix变量。在函数之后，我们设置一个名为vendor的变量，该变量将包含函数返回的值，以便轻松引用。

接下来，我们定义一个常规函数doRotate()，该函数将用于执行实际的旋转。在此函数中，我们首先将rotateStrings数组的第二个属性递增 1。

然后，我们检查vendor变量是否等于filter。如果是，则我们知道正在使用的浏览器是 IE，可以继续确定专有的filter所需的值。IE 允许以两种不同的方式实现旋转。我们可以使用BasicImage过滤器属性来旋转图像，尽管这样只能设置四个旋转值之一：0、1、2或3，这分别对应于 0、90、180 或 270 度。在本示例中，这根本不够灵活。

所以，我们使用Matrix过滤器，它让我们对旋转的程度有更多控制。这与 CSS3 矩阵变换非常相似，有六个参数值，这些值组合起来生成不同的变换（在这种情况下是旋转）。

我们在本示例中使用的参数是M11、M12、M21和M22，它们大致映射到 CSS3 版本的前四个值，但在 Microsoft 的供应商前缀版本中，第二个值和第三个值被颠倒了。

这些属性的值必须使用 JavaScript 的三角函数Math.cos和Math.sin来计算。我们设置一些变量来计算这些值。第一个变量rad将旋转的度数转换为弧度，因为这是Matrix过滤器所需的单位。弧度通过将当前旋转度数（存储为rotateStrings数组中的第二项）乘以 PI 乘以 2，然后除以 360 来计算。

在 IE 中旋转元素时出现的一个不幸问题是，旋转的元素在旋转过程中在页面上漂移。这是由于元素的边界框随着元素旋转而增大导致的。旋转确实发生在元素的中心周围，但是因为 IE 认为元素已经增大，所以旋转后的元素中心在每次旋转时都会发生位移。

我们设置的drifX和driftY变量允许我们确定元素移动了多远，以便我们可以进行修正。通过比较元素在旋转之前的原始宽度和高度与旋转后的新宽度和高度，可以计算出移位。

我们还使用 jQuery 的get()方法将 jQuery 对象中的原始img元素存储为 DOM 节点，并将参数设置为0，这将返回实际的 DOM 节点而不是 jQuery 对象。filter必须应用于正确的 DOM 元素。

一旦我们设置了变量，我们就可以使用 jQuery 的css()方法来纠正由于上一次旋转引起的漂移，然后将计算得到的三角函数值插入Matrix过滤器中。

最后，如果vendor变量不等于filter，我们可以简单地将相关的供应商前缀设置为我们的rotateStrings数组中的项目。我们通过调用 JavaScript 的join()方法来执行此操作。这比使用连接来创建所需的 CSS 属性的字符串要高效得多，因为此函数将被重复执行，我们确实需要确保它尽可能高效。

我们代码中的最后一件事是通过设置每隔 100 毫秒调用我们的doRotate()函数的间隔来开始旋转动画。我们使用匿名函数作为setInterval()函数的第一个参数，这样可以避免将要执行的函数附加到window对象上。

IE 的问题

除了 IE 让我们比其他任何浏览器都要努力地设置元素的旋转之外，它还给我们带来了另一个问题：它完全破坏了我们正在旋转的 PNG 的 alpha 层。突然间，我们漂亮的反锯齿圆边变得锯齿状且不美观（在 IE 中查看此示例以查看问题）。

• IE 下的动画也稍显卡顿，同时，使用带有 alpha 层的 PNG 可能会成为 IE 的一个硬伤。如果真是这样，我们可以通过filter属性是否返回来轻松地在 IE 中禁用动画，只需在我们的getVendor()函数中什么都不做即可。但是，我们仍然可以做一些事情来抵消 IE 中的问题。

例如，我们可以简单地使用一个没有透明度的 PNG，这将在 IE 中保留圆形的边框（在本例中）。或者，我们可以将另一张图像覆盖在我们正在旋转的图像的顶部，以隐藏锯齿状的边缘。

突击测验——实现 CSS3 旋转

Q1. 在这个例子中，我们使用了一个数组，结合 JavaScript 的join()方法生成了字符串。为什么？

1. 因为这样更有趣。

2. 因为它能让我们的代码看起来更好。

3. 因为在性能上，它比字符串连接快得多。

4. 否则该元素无法正确旋转。

Q2. 为了使动画在 Internet Explorer 中正确运行，我们不断地调整了旋转元素的top和left样式属性以维持其位置。为什么 IE 中会出现偏移？

1. 因为旋转元素的边界框在整个动画过程中会发生变化。由于旋转元素位于其边界框的中心位置，因此随着框的增大和减小而其位置也会发生变化。

2. 因为 PNG 的 alpha 层被移除了。

3. 因为使用了矩阵滤镜属性。

4. 由于 IE 的 CSS3 旋转属性存在错误。

尝试吧——扩展 CSS3 旋转

旋转效果可以应用在许多地方，无论是动画还是静态。但是在动画效果中，比如在本例中，作为较大元素组合的一部分的背景效果非常出色。例如，作为半透明 logo 的背景，它创造了令人惊叹的效果。

在页面中尝试将这种效果融入，并将其用作另一幅图像的背景。此外，您还会第一手看到这在 IE 中如何改善效果的外观。

动态偏移

就像rotate()函数一样，我们可以使用skew()变换来创建吸引人的特效动画。在这个例子中，为了在所有浏览器中应用多个变换到一个元素上，我们将使用matrix()函数，而不仅仅是 IE。

本例中的上下文将是以 cover-flow 风格的小部件，通过对图像的倾斜进行动画处理，依次显示图像。用户可以使用链接在图像之间前后循环滚动：

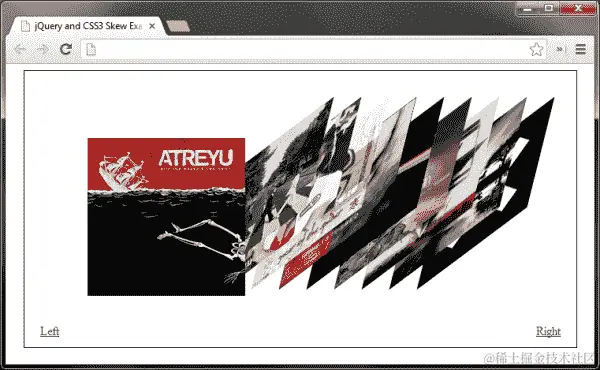

前一个截图显示了完成的小部件将会如何显示。

实战时间——创建基础标记和基本样式

首先，我们将看一下我们在示例程序中将使用的 HTML，然后我们将看一下在被扭曲之前为元素添加的初始样式。

1. 将以下代码添加到模板文件的<body>元素中：


   <div id="viewer">

   <div id="flow">

       <img src="img/atreyu.jpg">

       <img src="img/beatles.jpg">

       <img src="img/blink.jpg">

       <img src="img/cold.jpg">

       <img src="img/disturbed.jpg">

       <img src="img/floyd.jpg">

       <img src="img/korn.jpg">

       <img src="img/prodigy.jpg">

       <img src="img/the-birthday-massacre.jpg">

       <img src="img/xx.jpg">

   </div>

   <ul>

       <li id="left"><a href="#" title="向左移动">左</a></li>

       <li id="right"><a href="#" title="向右移动">右</a></li>

   </ul>

   </div>



2. 将页面保存为skew.html。接下来，在一个新文件中添加以下代码：


   #viewer {

   width:700px;

   height:220px;

   padding:100px 0 30px;

   margin:auto;

   border:1px solid #000;

   position:relative;

   }

   #flow:after {

   content:"";

   display:block;

   height:0;

   clear:both;

   visibility:hidden;

   }

   #flow img {

   display:block;

   margin-left:-165px;

   position:relative;

   top:-15px;

   left:245px;

   float:left;

   background-color:#fff;

   }

   #viewer li {

   list-style-type:none;

   position:absolute;

   bottom:10px;

   }

   #left { left:20px; }

   #right { right:20px; }



3. 将此文件保存在css目录中，命名为skew.css。

刚发生了什么?

对于此示例，我们使用了一组简单的元素。我们使用了一个外部容器，主要用于定位，以便我们可以在视口中心放置小部件并在其中定位其他元素。

<img> 元素是我们将应用倾斜动画的元素，因此将它们隔离在自己的容器中，以便以后在脚本中更轻松地选择它们。我们还有一个包含两个链接的列表元素。这些将用于触发动画。

CSS 与 HTML 一样简洁。我们只需根据示例要求定位容器、图像和控件即可。所有有趣的 CSS3 效果都将使用脚本进行设置和操作。您应该注意，此示例没有渐进增强，因为这会使其与已经相当大的示例偏离太远，如我们稍后将在添加 JavaScript 时看到的那样。

该行动开始——初始化小部件

我们需要做的第一件事是设置好准备进行倾斜操作的图像。我们还可以添加一个函数，该函数将返回我们在上一个示例中使用的 transform 样式属性的正确供应商特定前缀。在 HTML 页面底部的空函数中，添加以下代码：

var viewer = $("#viewer"),

flow = viewer.find("#flow"),

order = flow.children().length,

oneRad = 1 * (Math.PI / 180),

matrix = ["matrix(", 1, ",", 0, ",", 0, ",", 1, ",","0px,", "0px)"],

msMatrix = "progid:DXImageTransform.Microsoft.Matrix(sizingMethod='auto expand')",

getVendor = function() {

    var prefix = null,

    vendorStrings = {

        pure: "transform",

        moz: "-moz-transform",

        webkit: "-webkit-transform",

        op: "-o-transform"

    };

    for (props in vendorStrings) {

    if(flow.css(vendorStrings[props]) === "none") {

        prefix = vendorStrings[props];

    }

    }

    if (prefix === null) {

    prefix = "filter";

    }

    返回前缀;

},

vendor = getVendor(),

property = (vendor !== "filter") ? matrix.join("") : msMatrix;

flow.children().eq(0).addClass("flat").css(vendor, property).css("zIndex", order + 1);

flow.children().not(":first").each(function(i) {

el = flow.children().eq(i + 1);

matrix[1] = 0.7;

matrix[3] = -30 * oneRad;

matrix[5] = -10 * oneRad;

matrix[7] = 0.7;

matrix[9] = (vendor === "-moz-transform") ? "90px," : "90,";

matrix[10] = (vendor === "-moz-transform") ? "-30px)" : "-30)";

if (vendor !== "filter") {

    el.addClass("skew-right").css(vendor, matrix.join("")).css("zIndex", order);

} else {

    el.addClass("skew-right").css(vendor, msMatrix).css({

    zIndex: order,

    top: -30,

    left: 270,

    width: 140,

    height: 140,

    marginLeft: -100

    });

    el.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M11 = 1;

    el.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M12 = matrix[5];

    el.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M21 = matrix[3];

    el.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M22 = 1;

}

order--;

});

matrix[3] = 0;

matrix[5] = 0;

刚刚发生了什么？

在脚本的第一部分，我们初始化了变量。如果你曾经想知道为什么我们总是在函数顶部初始化变量，原因是因为一个称为 Hoisting 的现象。这是指函数中初始化的变量被“提升”到函数顶部，并且可以包含我们没有预期到的结果。

注意

您可以在以下网址了解更多关于 JavaScript Hoisting 的信息：thecomputersarewinning.com/post/a-dangerous-example-of-javascript-hoisting/。

我们创建的第一个变量是我们小部件外部容器的缓存选择器。这是我们在整个示例中创建的唯一一个 jQuery 对象。我们将添加的一些代码在某些地方非常耗费资源，因此为了性能原因，保持我们创建的 jQuery 对象数量尽可能少是至关重要的。

接下来我们使用原始的 jQuery 对象和 find() jQuery 方法来缓存 flow 元素的选择器（图像元素的直接父元素，将被扭曲），因为我们需要多次访问或操作此元素。

然后，我们使用包含 flow 元素子元素的 jQuery 对象的 length 属性存储小部件中图像元素的数量。我们还存储了将一度转换为一弧度的结果，以便我们可以在整个脚本中轻松地从一种单位转换到另一种单位，而无需重复执行相同的计算。CSS3 变换 matrix 和 IE 的 matrix 滤镜都可以接受弧度作为单位，因此这使它们成为方便的工作单位。

然后，我们创建了我们的矩阵数组和 Microsoft 的matrix属性作为字符串。该数组包括所有单独的属性作为数组项，包括必需的逗号作为字符串。我们在数组中包含逗号的原因是，我们可以稍后调用数组上的join() JavaScript 函数，而不指定分隔符，也不必担心它会错误地插入不必要的逗号。

接下来，我们添加了在上一个示例中使用的getVendor()函数。这是一种方便的方式，可以确保在应用倾斜样式时使用正确的前缀。我们不会详细介绍此函数，因为我们在本章的早些时候已经看过它了（在动手操作——动画化元素旋转部分）。再次强调，我们在定义函数后立即调用该函数，并将结果存储在变量中以供以后使用。

我们创建的最后一个变量将保存一个字符串，其中包含 CSS3 矩阵函数和所有所需参数，或者它将包含 IE 的matrix属性在其最基本形式下只定义了sizingMethod参数。如果您还记得前面的示例，IE 只能在初始设置后才能操作矩阵属性。

在此时，我们可以继续准备第一张图片。我们使用 jQuery 的eq()方法选择第一张图片，将0作为我们感兴趣的元素的索引传递进去。我们在第一张图片上设置一个类名为flat，这样我们就可以很容易地后续选择它，并且还将其z-index设置得比其他图片高，以便完全可见。接下来，我们使用 jQuery 的each()方法循环遍历剩余的图片。

我们传递给方法的匿名函数接受参数i，这是当前迭代的索引。这反过来将允许我们在循环的每次迭代中依次选择每个元素。函数中我们做的第一件事是使用索引作为eq()方法的参数缓存对当前<img>元素的引用。我们将索引值加 1 以避免选择第一张图片。

在下一段代码中，我们设置了matrix数组中的一些项目。我们将比例参数（数组中的第 1 和第 7 项）设置为 0.7，以便略微缩小倾斜的图像，将倾斜参数（数组中的第 3 和第 5 项）设置为相应的-30 和-10 度的弧度。这将略微向上和向右倾斜图像。

我们还设置了平移参数（数组中的第 9 和第 10 项），以便正确定位倾斜的元素，使它们水平堆叠。如果使用的浏览器是 Firefox，我们必须在平移属性的值中使用px，但是对于其他浏览器，值应该是无单位的。我们使用三元条件来检查vendor变量（这将包含当前浏览器的供应商前缀）并相应地设置值。

设置完数组项目后，我们检查当前浏览器是否不是 IE，并且只要不是，就将倾斜应用于当前元素。我们还使用设置为图像数量的长度的order变量设置当前元素的z-index。这样做可以使当前元素成为顶部图像。

如果正在使用的浏览器是 IE，我们将应用微软matrix并在图像上设置一些不同的 CSS。在 IE 中，translate 参数不起作用，因此我们使用 jQuery 来定位图像。在 IE 中将元素倾斜也会导致元素增大，因此我们必须大幅减少它们的尺寸，这也是我们用 jQuery 做的。

在循环的每次迭代中，我们将该变量的值减一。因此，每个元素的z-index会随着我们处理每个图像而逐渐降低。

设置所需的 CSS 样式后，我们通过操作专有的微软matrix滤镜来倾斜元素。请记住，这些属性只能在实际的 DOM 元素上操作，而不能在 jQuery 对象上操作，因此我们使用 jQuery 的get()方法通过索引为 0 检索原始元素。

each()循环完成后，我们重新设置了matrix数组中的第三和第五个参数。这是因为我们将多次使用该数组，因此每次都应使用参数的默认值。

行动时间 - 动画元素的倾斜

现在我们将添加一个函数，用于将元素向左倾斜。该函数必须应用于两个元素：于平坦或非倾斜元素，以及在其之前的一个元素（在本例中为右侧）。用于从右向左动画倾斜的函数如下，并应放置在matrix[5] = 0;行下方：

function skewRTL() {

var flat = flow.find(".flat").css("zIndex", order + 1),

    preFlat = flat.next(),

    flatMatrix = matrix.slice(0),

    preMatrix = matrix.slice(0),

    flatDims = 200,

    preDims = 170,

    倾斜 = function() {

    如果(preFlat.length) {

        if (flatMatrix[3] <= 30 * oneRad && flatMatrix[5] <= 10 * oneRad) {

        var flatTranslateX = parseInt(flatMatrix[9].split("p")[0], 10),

            flatTranslateY = parseInt(flatMatrix[10].split("p")[0], 10),

            preTranslateX = parseInt(preMatrix[9].split("p")[0], 10),

            preTranslateY = parseInt(preMatrix[10].split("p")[0], 10);

        flatMatrix[1] = flatMatrix[1] - 0.001;

        flatMatrix[3] = flatMatrix[3] + oneRad;

        flatMatrix[5] = flatMatrix[5] + (oneRad / 3);

        flatMatrix[7] = flatMatrix[7] - 0.001;

        preMatrix[1] = preMatrix[1] + 0.01;

        preMatrix[3] = preMatrix[3] + oneRad;

        preMatrix[5] = preMatrix[5] + (oneRad / 3);

        preMatrix[7] = preMatrix[7] + 0.01;

        flatMatrix[9] = (vendor === "-moz-transform") ? flatTranslateX - 6 + "px," : flatTranslateX - 6 + ",";

        preMatrix[9] = (vendor === "-moz-transform") ? preTranslateX - 3 + "px," : preTranslateX - 3 + ",";

        preMatrix[10] = (vendor === "-moz-transform") ? preTranslateY + 1 + "px)" : preTranslateY + 1 + ")";

        if (vendor !== "filter") {

            flat.css(vendor, flatMatrix.join(""));

            preFlat.css(vendor, preMatrix.join(""));

        } else {

        flat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M12 = flatMatrix[5];

        flat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M21 = flatMatrix[3];

        preFlat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M12 = preMatrix[5];

        preFlat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M21 = preMatrix[3];

            flatDims = flatDims - 2;

            preDims = preDims + 0.5;

            flat.css({

            width: flatDims,

            height: flatDims

            });

            preFlat.css({

            width: preDims,

            height: preDims

            });

        }

        } else {

        clearInterval(flatInterval);

        if (vendor !== "filter") {

            preMatrix[3] = 0;

            preMatrix[5] = 0;

            preFlat.css(vendor, preMatrix.join(""));

        } else {

            flat.css({

            top: -30,

            left: 260

        });

        }

        flat.prev().css("zIndex", "");

        flat.removeClass("flat").css("zIndex", "");

        preFlat.addClass("flat");

    }

    } else {

    clearInterval(flatInterval);

    flat.css("zIndex", order + 1);

    }

};

preMatrix[3] = -30 * oneRad;

preMatrix[5] = -10 * oneRad;

if(!flatInterval) {

    var flatInterval = setInterval(function() { skew() }, 1);

}

};

刚刚发生了什么？

我们在函数中做的第一件事是设置函数使用的变量。我们缓存了具有flat类的当前元素的引用，并将该元素的z-index设置为比任何其他图像高一级，以确保它始终位于其他图像的顶部。

我们还缓存了flat图像后面的下一个图像的引用。在这个函数中，这将是未变形图像右侧的图像。然后，我们复制了原始的matrix数组的两个副本，一个是flat元素的副本，一个是preFlat元素的副本。要复制一个数组，我们只需使用 JavaScript 的slice()方法并指定索引为零。

我们创建的下两个变量是flat和preFlat图像的初始尺寸。这些变量只在 IE 中使用，但由于变量提升，我们需要在这里定义它们，而不是在函数的后面的 IE 特定代码块中定义它们。

接下来，我们定义了一个名为skew()的内联函数，我们将重复调用该函数以产生实际的动画。在这个函数中，我们首先检查flat元素后面是否有元素，方法是通过检查preFlat对象是否有长度。如果长度等于零（即长度为零），我们简单地清除可能存在的任何间隔，并确保flat元素位于 z-index 堆栈的顶部。然而，如果preFlat对象确实有长度，则我们检查当前的skewX属性是否小于或等于 30 度的弧度等价值，并且skewY属性是否小于或等于 10 度的弧度等价值（我们可以通过将 30 或 10 分别乘以我们存储的 1 弧度的数字来计算得到）。当前的flat图像的倾斜属性当前存储在flatMatrix数组的第三个和第五个项目中。

如果两个条件都为真，则可以继续执行动画。动画的一部分涉及翻译flat和preFlat图像，以便随着倾斜，图像也随之移动（我们还会调整它们的大小，但稍后再谈）。

为了正确地翻译图像，我们需要获取它们当前的翻译，我们首先定义四个新变量，并用来自两个矩阵数组的当前翻译值填充它们。这些数字需要是数字的，所以我们使用 JavaScript 的parseInt和split()函数来拆分字符串并将数字转换为整数。

接下来，我们需要用新值更新我们的两个矩阵数组。从右到左的函数将逐步更新flatMatrix和preMatrix数组中的值，然后将数组应用到元素上。因此，动画将由对每个变换参数的快速更新组成。

flat图像在翻译时也需要被倾斜，所以我们分别将skewX和skewY参数增加一个弧度和三分之一的一个弧度。记住，为了使元素向左和向上倾斜，倾斜参数应为正值，所以我们在每次函数通过时增加flatMatrix数组的项 3 和 5 的值。

flat图像比倾斜的图像开始时要大，所以每次函数运行时我们需要稍微减少数组项 1 和 7。skew()函数将被调用 30 次；所以为了减小flat图像的比例，使其最终达到正确的大小，我们在每次函数通过时将比例参数减小0.001。

我们想要的值是 x 轴上的 30 度倾斜和 y 轴上的 10 度倾斜。10 是 30 的三分之一，这就是为什么我们通过一个弧度除以三来增加skewY参数。

我之前提到在 Firefox 中，翻译参数需要单位，如px，但其他浏览器的这些值是无单位的。我们使用 JavaScript 的三元条件运算符来检查vendor字符串，如果它等于 Firefox 的供应商前缀（-moz-transform），我们将px添加到值中。平坦图像只需要在 x 轴上翻译，并且需要向左移动 6 个像素，所以我们更新数组项 9 的值，该值比其当前值小 6。

我们还必须更新preFlat图像，使其从向右倾斜变为平坦。我们还必须增加preFlat图像的大小，因为它们起初较小。同样，我们更新了preMatrix中的相关数组项，以便在skew()函数的 30 次迭代过程中它们最终达到正确的值。preFlat图像还需要被平移，但这次沿着x和y轴。

接下来我们再次检查 vendor string，只要不是filter（IE），我们通过连接数组将变换应用到flat和preFlat图像。如果是 IE，我们需要做更多的工作来应用变换。

我们在flat和preFlat图像上应用了每个相关的Matrix属性，M12和M21。我们再次使用了 jQuery 的get()方法，并使用0索引获取实际的 DOM 元素。我们还使用我们之前初始化的flatDims和preDims变量，缩小了flat图像的大小，同时增加了preFlat图像的大小，然后我们使用 jQuery 的css()方法应用了新的尺寸。

IE 的Matrix属性在sizingMethod设置为auto expand时会忽略缩放参数，但必须设置该属性以防止图像被裁剪。这就是为什么我们要返回到 jQuery 的css()方法。

令人意外的是，我们在 IE 中能够设置分数像素大小，这很幸运，因为它允许我们按正确的顺序设置图像的大小，使它们在动画结束时以正确的尺寸结束。

然后我们来到skewRTL()函数的最后一部分，在我们的flatMatrix数组中的第三和第五项大于 30 和 10 时执行此代码块。

首先我们清除间隔，以便扭曲不再进行动画。然后我们再次检查 vendor string，只要不是filter，我们将flat元素的扭曲重置为0（在 x 轴和 y 轴上都是）。

这是因为由于某种原因，preFlat图像并没有完全回到零。我认为这是因为 JavaScript 的Math函数不允许数字有足够的小数位数来完全精确。然而，图像只是稍微偏离，因此在动画结束时对0的突然切换并不会被注意到。

不幸的是，在 IE 中似乎不可能同时进行元素的平移和扭曲。IE 会应用新的扭曲，但直到扭曲动画结束时才应用新的位置，因此元素会以两个单独的步骤进行扭曲然后移动。这看起来不太好看，因此在扭曲动画完成后，我们简单地重新定位flat元素而不进行动画。

在修正了扭曲或位置后，我们将flat元素的z-index删除（现在它已经向左扭曲），并将其 class name 从flat删除，并给preFlat元素添加 class name flat。

此时，flat图像已经被扭曲到左侧，调整了大小和平移，preFlat图像已经扭曲回零，调整了大小和平移。flat和preFlat图像同时进行了变换，这就是为什么函数会如此庞大。

在skewRTL()函数的最后，该函数在skew()函数之后定义，skew()函数将由setInterval()函数重复调用，我们初始化了preMatrix数组中的第三个和第五个值，以便数组包含元素的初始状态的正确倾斜。当我们通过复制初始化小部件时使用的原始matrix数组创建数组时，这些项目都将设置为0。

在对需要倾斜的两个图像调用setInterval()函数之前，我们首先检查是否已存在间隔。这样可以防止访问者重复点击链接导致小部件崩溃。如果访问者连续点击几次链接，该元素将会倾斜多次，但是小部件将继续正常工作，页面不会抛出错误。

行动时间 - 将元素从左边倾斜到右边

我们现在可以添加一个函数，用于将元素从左倾斜到平的状态，再从平到右倾斜。这个函数与我们刚刚看到的函数非常相似。代码中的变化已在以下代码中突出显示：

function skewLTR() {

var flat = flow.find(".flat"),

    preFlat = flat.prev(),

    flatMatrix = matrix.slice(0),

    preMatrix = matrix.slice(0),

    flatDims = 200,

    preDims = 170,

    倾斜 = function() {

    if (preFlat.length) {

        if (flatMatrix[3] >= -30 * oneRad && flatMatrix[5] >=-10 * oneRad) {

        var preTranslateX = parseInt(preMatrix[9].split("p")[0], 10),

        preTranslateY = parseInt(preMatrix[10].split("p")[0], 10);

        flatMatrix[1] = flatMatrix[1] - 0.001;

        flatMatrix[3] = flatMatrix[3] - oneRad;

        flatMatrix[5] = flatMatrix[5] - (oneRad / 3);

        flatMatrix[7] = flatMatrix[7] - 0.001;

        preMatrix[1] = preMatrix[1] + 0.01;

        preMatrix[3] = preMatrix[3] - oneRad;

        preMatrix[5] = preMatrix[5] - (oneRad / 3);

        preMatrix[7] = preMatrix[7] + 0.01;

        preMatrix[9] = (vendor === "-moz-transform") ? preTranslateX + 3 + "px," : preTranslateX + 3 + ",";

        preMatrix[10] = (vendor === "-moz-transform") ? preTranslateY + 1 + "px)" : preTranslateY + 1 + ")";

        if (vendor !== "filter") {

            flat.css(vendor, flatMatrix.join(""));

            preFlat.css(vendor, preMatrix.join(""));

        } else {

            flat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M12 = flatMatrix[5];

            flat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M21 = flatMatrix[3];

            preFlat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M12 = preMatrix[5];

            preFlat.get(0).filters.item("DXImageTransform.Microsoft.Matrix").M21 = preMatrix[3];

            flatDims = flatDims - 1.5;

            preDims = preDims + 1.5;

            flat.css({

            width: flatDims,

            height: flatDims

            });

            preFlat.css({

            width: preDims,

            height: preDims

            });

        }

        } else {

        clearInterval(flatInterval);

        clearInterval(preInterval);

        if (vendor !== "filter") {

            preMatrix[3] = 0;

            preMatrix[5] = 0;

            preFlat.css(vendor, preMatrix.join(""));

        }

        flat.removeClass("flat").css("zIndex", parseInt(flat.next().css("zIndex")) + 1);

        preFlat.addClass("flat").css("zIndex", order + 1);

        }

    } else {

        clearInterval(flatInterval);

        clearInterval(preInterval);

        flat.css("zIndex", order + 1);

    }

    };

    order = flow.children().length;

    preMatrix[3] = 30 * oneRad;

    preMatrix[5] = 10 * oneRad;

    preMatrix[9] = (vendor === "-moz-transform") ? "-90px," : "-90,";

    preMatrix[10] = (vendor === "-moz-transform") ? "-30px," :"-30,";

    if(!flatInterval) {

    var flatInterval = setInterval(function() { skew() }, 1),

    preInterval = setInterval(function() { skew() }, 1);

    }

};

刚刚发生了什么？

我们不会完全覆盖整个函数，因为它与我们之前讨论的非常相似，但让我们花点时间看看这个函数有什么不同。首先，我们不是选择flat元素右侧的下一个图像，而是使用 jQuery 的prev()方法选择它左侧的图像，而不是next()。

当更新我们的flat和preFlat元素的斜率时，我们将元素斜向相反方向。要将元素斜向右移动，我们需要使用负数，因此我们不是从0到30或从-30到0，而是反向操作，从30到0或0到-30，因此我们减去 1 度的弧度值而不是加上它。

我们还将向右平移而不是向左，因此我们不是每次从图像左侧删除 3 个像素以向左移动图像，而是添加 3 个像素以将其向右移动。我们还为 IE 使用的维度变量提供不同的值。

这次当我们设置以前是平的元素的z-index时，我们将1添加到下一个元素（向右）的z-index中，以确保它比此元素更高。但是，我们不能使用之前的长度变量（order），否则它将与flat元素具有相同的z-index，但会出现在其上面，因为它在 DOM 中在元素之后。

最后一个区别是，当我们初始化数组中的第三个和第五个项目时，我们指定了向左而不是向右的当前斜率，因此这些项目设置为相当于 30 和 10 度的弧度，而不是-30 和-10。

行动时间——连接控件

剩下的事情就是在小部件底部的左右链接上添加事件处理程序，以便查看不同的图像。在两个斜率函数之后，添加以下代码：

viewer.find("#left a").click(function(e) {

e.preventDefault();

skewRTL();

});

viewer.find("#right a").click(function(e) {

e.preventDefault();

skewLTR();

});

刚刚发生了什么？

我们所做的一切就是为每个链接添加一个点击处理程序，该处理程序使用preventDefault阻止链接被跟随，然后调用相关的斜率函数。现在，该示例应在所有常见浏览器中完全工作，尽管 IE 一般处理效果较差，动画速度较慢，斜率不太准确，抖动且难以控制。

需要注意的一点是，当使用 jQuery 源文件的完整版本和压缩版本时，存在差异，这会导致旧版本的 IE 在使用压缩版本时抛出错误，但在使用未压缩版本时不会抛出错误。

有一个尝试的英雄 – 扩展矩阵动画

建议构建这个例子，以便它包含渐进增强。开发一个替代的、可访问的布局，在禁用脚本时工作，并将小部件转换为本示例中使用的格式。

你还可以为 IE 开发一个更合适的备用方案，在这个例子中使用一个更简单的图像查看器，也许是在书中早些时候看过的那些之一。

快速测验 – 使用矩阵

Q1. CSS3 矩阵变换函数在哪种情况下有用？

1. 当我们想要使用弧度而不是度数时。

2. 当我们需要动画化一个变换函数时。

3. 当我们想要将多个变换函数应用到一个元素时。

4. 编写 Internet Explorer 代码时。

Q2. 在变换函数 matrix(a, b, c, d, e, f) 中，哪些参数指的是元素的平移？

1. a 和 b

2. a 和 d

3. b 和 c

4. e 和 f

总结

在本章中，我们详细讨论了 CSS3 变换样式属性，涵盖了一些不同的变换函数，包括：

• matrix

• rotate

• scale

• scaleX

• scaleY

• skew

• skewX

• skewY

• translate

• translateX

• translateY

我们在本章中学到了很多关于 CSS3 的 matrix 属性，以及如何与 jQuery 结合使用它。具体来说，我们学到了以下内容：

我们首先看到了这些函数接受的不同值，以及它们对应用于的元素产生的效果。我们还看到，为了对这些样式进行动画处理，我们可以使用简单的本地 JavaScript 定时器或超时来连续调整函数参数，或者以快速的顺序应用它们。我们了解到，在大多数情况下，这些变换函数只能单独应用到元素上，我们还看到，只有最后一个定义的变换函数才会应用到元素上。然而，矩阵函数允许我们将多个函数应用到单个元素上。

我们学到了我们不能旋转和倾斜单个元素，但是我们可以旋转、缩放和平移一个元素，或者如果愿意，倾斜、缩放和平移它。CSS3 变换的浏览器支持非常好，在大多数浏览器之间只有非常小的差异。

尽管我们不能在 jQuery 的 animate() 方法中使用转换函数，但我们可以轻松地手动创建自己的动画，并且可以将它们与其他方法一起使用，比如 css() 方法。不要忘记使用 cssHooks（参见前面的提示）来实现这种功能。

在本书的下一章，也是最后一章中，我们将介绍一个新的 HTML5 元素，它允许我们对页面上的区域进行像素级的控制—<canvas> 元素—以及它如何用于创建交互式动画。

第十章：画布动画

在上一章中，我们看了最新的 CSS3 功能之一，transform属性，它使我们能够创建动画旋转、扭曲、缩放和转换。在本章中，我们将看一下 HTML5 的新添加——<canvas>元素。

最好的方法是将<canvas>元素视为艺术家绘画的画布。我们可以使用 JavaScript API 方法绘制简单的线条或复杂的形状，并且还支持图像和文本。目前画布是二维的，但将来可能会扩展到包括 3D 支持。

<canvas>元素首先由苹果提出和使用，已被大多数现代浏览器实现，并被认为是 HTML5 规范中最稳定的元素之一。

我见过的关于<canvas>元素的最好描述是：“一个画布是你页面上的一个矩形，你可以用 JavaScript 来绘制任何你想要的东西”，来自diveintohtml5.info，我觉得这描述得很好。

本章将讨论的主题包括：

• HTMLCanvasElement 接口

• 绘制到<canvas>元素

• 动画化<canvas>元素

• 使用<canvas>与 jQuery

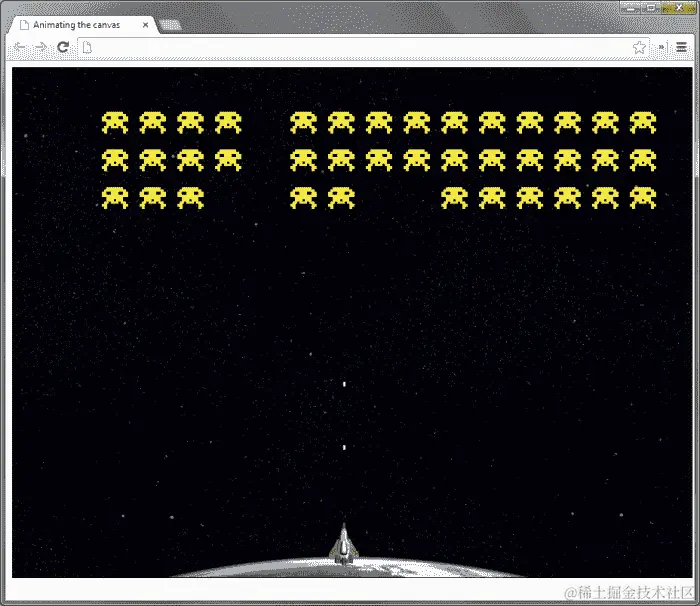

• 创建基于<canvas>的游戏

学习 HTMLCanvasElement 接口

HTMLCanvasElement 接口公开了允许我们定义和控制在画布上绘制的形状的方法和属性。HTMLCanvasElement 接口可以根据方法的作用被分解为不同的部分。

使用 canvas 元素

<canvas>元素本身有一些可以调用的方法，包括：

方法	用法
getContext(a)	返回一个对象（一个精确的CanvasRenderingContext2D对象），然后可以调用 API 的其他方法来操纵<canvas>元素。参数指定要检索的上下文类型。目前仅支持二维上下文。
toDataURL()	返回代表<canvas>元素上图像的数据 URL。可选参数包括数据 URL 表示的图像类型（默认为 image/PNG），以及特定于类型的任何参数，例如图像/JPG 数据 URL 的质量。

<canvas> 元素可以被视为类似于没有 src 属性的 <img> 元素。允许的属性包括元素的 width 和 height 参数，以及 id 和 class 属性，等等。<canvas> 元素没有特殊的属性，尽管它可以包含其他元素。当浏览器无法显示 <canvas> 元素时，它可以将元素的内容显示为备用内容。我们只能访问 <canvas> 元素的 width 和 height 参数。设置其中任何一个属性会导致 <canvas> 元素将其内容重置为空，这在我们想要清除它时会很有用。

理解上下文方法

有两个方法与由 getContext() 方法返回的上下文对象直接相关。它们是：

方法	用法
save()	保存画布的当前状态；只保存转换，不保存形状或路径。
restore()	恢复保存的状态。

我们还可以设置一些适用于 <canvas> 元素上所有形状的全局属性。这些属性包括：

属性	用法
globalAlpha	设置形状的 alpha 透明度。取值范围为 0.0 到 1.0 的小数。
globalCompositeOperation	设置形状如何叠放在彼此之上。可以用来创建遮罩和清除形状的区域。

本地形状

<canvas> 元素仅定义了一个本地形状：矩形。这里需要注意的一点是，<canvas> 元素没有内部的 DOM 树——在 <canvas> 元素上绘制的形状或路径不会被创建为 <canvas> 元素的子元素，并且不能使用标准的 DOM 操作方法来访问它们。它们不是单独的对象，它们只是像素。与矩形相关的脚本 API 方法包括：

方法	用法
clearRect(a, b, c, d)	从画布的某个区域移除所有形状和路径。参数 a 和 b 指定开始清除的坐标，参数 c 和 d 指定要清除的区域的宽度和高度。
fillRect(a, b, c, d)	绘制矩形。参数 a 和 b 指定开始绘制的坐标，参数 c 和 d 指定其边的宽度和高度。
strokeRect(a, b, c, d)	绘制矩形的轮廓。参数 a 和 b 表示形状的起始坐标，参数 c 和 d 表示其边的宽度和高度。

我们可以使用以下属性设置描边（轮廓）或填充的颜色，以及阴影：

属性	用法
fillStyle	设置填充的颜色。可以设置为 CSS 颜色或渐变对象。
shadowBlur	设置阴影的模糊程度。
shadowColor	设置阴影的颜色。可以设置为 CSS 颜色或梯度对象。
shadowOffsetX	设置阴影沿 x 轴的相对位置。
shadowOffsetY	设置阴影沿 y 轴的相对位置。
strokeStyle	设置描边的颜色。可以设置为 CSS 颜色或梯度对象。

这些属性也可以设置在路径和文本上。它们不仅限于本地形状。

使用路径进行绘制

除了矩形之外的任何形状都必须使用路径来绘制。这为我们提供了绘制自定义和复杂形状的灵活方式。创建路径的一些方法包括：

方法	用法
arc(a, b, c, d, e, f)	绘制圆形子路径。参数 a 和 b 是子路径的起始坐标，c 是半径，d 是以弧度表示的起始角度，e 是以弧度表示的结束角度。最后一个参数 f 接受一个布尔值，表示是否逆时针绘制子路径。
arcTo(a, b, c, d, e)	绘制到指定点的圆形子路径。参数 a 和 b 是起始坐标，c 和 d 是结束坐标。参数 e 是半径。
beginPath()	开始新路径。
bezierCurveTo(a, b, c, d, e, f)	沿贝塞尔曲线绘制子路径，贝塞尔曲线具有两个控制点。参数 a、b、c 和 d 表示两个控制点的坐标，参数 e 和 f 表示子路径的结束坐标。
closePath()	通过从当前位置到当前路径列表中第一个子路径的起始位置绘制一条线来关闭路径。
fill()	给当前路径创建的形状上色。
lineTo(a, b)	从当前位置创建到指定坐标的新子路径。
moveTo(a, b)	移动到由参数指定的坐标，而不绘制新的子路径。
quadraticCurveTo(a, b, c, d)	沿二次曲线绘制子路径，二次曲线具有一个控制点。参数 a 和 b 表示控制点的坐标，而参数 c 和 d 表示子路径的结束坐标。
stroke()	给当前路径列表的轮廓上色。

路径具有可以设置的几个属性，包括样式、线条或端点以及路径如何连接：

属性	用法
lineCap	可以设置为 butt（默认）、round 或 square。
lineJoin	可以设置为 miter（默认）、round 或 bevel。
lineWidth	指定路径的宽度的小数。
miterLimit	确定两个路径连接的内点与连接斜接前的外点之间的长度。

绘制图像和图案

画布允许我们以与为其他元素分配背景图像的方式将图像绘制到画布上。我们还可以基于图像或渐变绘制图案。这类方法包括：

方法	用法
drawImage(a, b, c)	在<canvas>元素上绘制图像。参数a是要绘制的图像，参数b和c是放置图像左上点的坐标。请注意，该方法存在其他变体，允许以不同的参数组合放置、缩放和切片图像。
createPattern(a, b)	在<canvas>元素上绘制重复的图案。参数a是要用作图案的图像，b是重复的类型。
createLinearGradient(a, b, c, d)	在两个点之间创建线性渐变。参数a和b是渐变的起始坐标，c和d是结束坐标。
createRadialGradient(a, b, c, d, e, f)	在两个圆之间创建径向渐变。参数a和b是起始坐标，c是第一个圆的半径。参数d和e是第二个圆的起始坐标，f是它的半径。
addColorStop(a, b)	为渐变添加颜色。第一个参数是介于 0.0 和 1.0 之间的十进制数，表示要添加颜色的渐变内的相对位置。第二个参数是要使用的颜色。

drawImage()和createPattern()方法非常相似；它们都用于在<canvas>元素上绘制图像。不同之处在于图案是重复的。渐变方法返回一个渐变对象，然后可以将其用作形状的填充或描边样式。

文本字符串

可以将文本字符串写入画布，但我们无法对其进行太多的样式设置，因为文本没有关联的盒模型；这意味着没有填充、边距或边框。但是，我们可以使用其他属性设置字体和对齐方式，以及填充颜色或描边颜色。这些方法包括：

方法	用法
fillText(a, b, c)	在<canvas>元素上创建实心文本字符串。第一个参数a是要写入的文本，参数b和c是文本的起始坐标。
measureText(a)	测量指定的文本字符串，并返回一个具有宽度属性的度量对象。
stroketext(a, b, c)	在<canvas>元素上创建轮廓文本字符串。第一个参数是要写入的文本，参数b和c是文本的起始坐标。

我们可以设置文本的属性包括：

属性	用法
font	设置文本的大小和字体系列。
textAlign	设置文本的对齐方式。可以是start（默认值）、end、left、right或center。
textBaseline	设置文本的基线。可以是alphabetic（默认值）、top、hanging、middle、ideographic或bottom。

应用变换方法

<canvas>元素可以应用与上一章中看到的相同的变换，可以使用以下方法应用：

方法	用法
rotate(a)	将形状旋转指定的弧度数。
scale(a, b)	按指定量沿每个轴缩放形状，其中a为 x 轴，b为 y 轴。
translate(a, b)	沿每个轴按指定量平移形状，其中a为 x 轴，b为 y 轴。
transform(a, b, c, d, e, f)	transform()方法等效于矩阵变换函数形式，可以用相同的方式来缩放、平移和/或倾斜形状。
setTransform(a, b, c, d, e, f)	将当前变换重置为标识矩阵，然后使用相同的参数调用transform()方法。这本质上是撤消当前变换，然后一次性设置指定的变换。

像素处理

<canvas>元素甚至允许我们直接处理画布中的像素，并且可以将形状检索为imageData对象，或者通过在像素级别操作<canvas>元素来直接创建形状。我们有以下用于操作像素的方法：

方法	用法
createImageData(a, b)	使用提供的参数作为宽度和高度属性创建一个新的空白imageData对象。此方法还可以传递给另一个imageData对象，这将导致该方法返回一个与原始对象相同宽度和高度的（空白的）imageData对象。
getImageData(a, b, c, d)	返回一个包含<canvas>元素指定区域的像素数据的imageData对象。参数a和b是区域的起始坐标，参数c和d是宽度和高度。
putImageData(a, b, c)	将像素数据绘制到<canvas>元素。第一个参数是要使用的imageData对象，第二个和第三个是结果形状的起始坐标。

所有imageData对象，无论是我们从<canvas>元素获取的对象，还是我们使用createImageDate()方法创建的对象，都有几个属性可供我们使用，包括：

属性	用法
data	此属性是CanvasPixelArray，当我们从<canvas>元素获取imageData对象时为只读。我们还可以使用它来设置我们创建的imageData对象中的像素数据。数组每个像素包含四个项：像素的r、g和b值以及 alpha 值。
height	图像的高度由imageData对象表示。此属性为只读。
width	图像的宽度由imageData对象表示。此属性为只读。

绘制到画布上

以编程方式绘制到 <canvas> 元素在理论上非常简单。方法和属性易于使用，在支持的浏览器之间相当一致。直接像素操作是掌握的 API 中最棘手的部分，但除此之外没有什么真正复杂的。

我们发现的一件事是我们的代码很快就会堆积起来。一旦我们绘制多个复杂形状，并设置各种属性，即使对于相对简单的绘图，我们的代码很容易就会达到几百行甚至更多。这在动画 <canvas> 元素的内容时尤为明显。

动作时间 - 绘制到画布上

让我们看一个快速绘制非动画形状的示例。我们甚至不需要 jQuery。

1. 将 <canvas> 元素添加到我们模板文件的 <body> 标签中：


   <canvas id="c" width="500" height="300">

   <p>您的浏览器不支持画布元素！</p>

   </canvas>



2. 接下来，我们可以添加 JavaScript 来绘制 <canvas> 元素。我们将绘制一个联合国旗。在模板文件底部的 <script> 元素中的函数中添加以下代码，并将其替换为以下代码：


   var canvas = document.getElementById("c"),

   context = canvas.getContext("2d");

   context.fillStyle = "#039";

   context.fillRect(50, 50, 400, 200);

   context.beginPath();

   context.strokeStyle = "#fff";

   context.lineWidth = 50;

   context.moveTo(250, 50);

   context.lineTo(250, 250);

   context.moveTo(50, 150);

   context.lineTo(450, 150);

   context.moveTo(50, 50);

   context.lineTo(450, 250);

   context.moveTo(50, 250);

   context.lineTo(450, 50);

   context.stroke();

   context.closePath();

   context.strokeStyle = "#C00";

   context.lineWidth = 30;

   context.beginPath();

   context.moveTo(250, 50);

   context.lineTo(250, 250);

   context.moveTo(50, 150);

   context.lineTo(450, 150);

   context.stroke();

   context.closePath();

   context.lineWidth = 1;

   context.fillStyle = "#C00";

   context.beginPath();

   context.moveTo(50, 50);

   context.lineTo(195, 125);

   context.lineTo(165, 125);

   context.lineTo(50, 66);

   context.fill();

   context.closePath();

   context.beginPath();

   context.moveTo(450, 50);

   context.lineTo(305, 125);

   context.lineTo(275, 125);

   context.lineTo(422, 50);

   context.lineTo(450, 50);

   context.fill();

   context.closePath();

   context.beginPath();

   context.moveTo(450, 250);

   context.lineTo(310, 175);

   context.lineTo(335, 175);

   context.lineTo(450, 235);

   context.lineTo(450, 250);

   context.fill();

   context.closePath();

   context.beginPath();

   context.moveTo(50, 250);

   context.lineTo(200, 175);

   context.lineTo(225, 175);

   context.lineTo(80, 250);

   context.lineTo(50, 250);

   context.fill();

   context.closePath();



3. 将文件保存为 canvas.html。

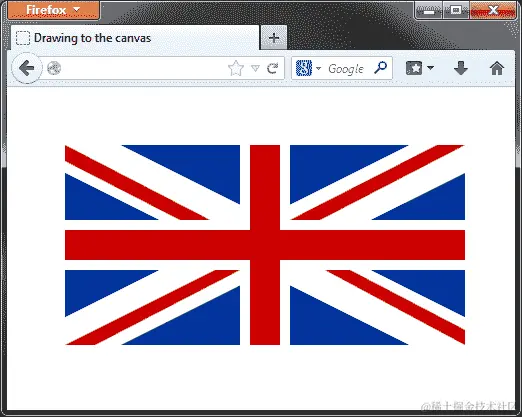

4. 如果我们现在在任何现代浏览器中运行页面，应该会看到类似以下截图的内容：

5. 在前面的屏幕截图中，我们可以看到组成英国国旗的简单几何形状的简单排列（注意国旗并非完全按比例缩放）。像这样的图像使用<canvas>元素很容易生成，但是即使简单的形状也可能需要大量的代码。

刚才发生了什么？

我们首先使用 JavaScript 的getElementById()方法获取<canvas>元素，然后使用getContext()方法从<canvas>元素获取二维上下文对象。现在我们可以通过上下文对象与<canvas>元素交互了。

我们使用fillStyle属性设置一些上下文的颜色，然后使用fillRect()方法绘制一个实心矩形。指定的参数是矩形的起始 x 和 y 位置，以及宽度和高度。

填充的矩形采用我们刚刚设置的填充样式，即深蓝色，并将形成国旗的背景。现在我们需要在蓝色背景上创建一个白色的水平和对角十字。我们可以通过在国旗中间绘制两条粗线条，一条垂直，一条水平来实现这一点。我们将使用路径进行此操作，因此我们使用beginPath()方法开始一个新路径。

接下来，我们使用strokeStyle属性将描边颜色设置为白色，并使用lineWidth属性设置路径的宽度。要绘制路径，我们必须告诉<canvas>元素（或者实际上是上下文对象）从哪里开始路径，我们使用moveTo()方法，将要移动到的坐标作为参数指定（矩形的顶部中间）。

要生成路径，我们然后使用lineTo()方法并指定路径的结束坐标（矩形的底部中间）。这给我们了垂直线。要生成水平路径，我们重复相同的过程，移动到矩形的左中部并绘制到右中部。

使用moveTo()方法指定的坐标始终相对于画布本身，其中0, 0代表画布的左上角。即使对于lineTo()方法也是如此，尽管所绘制的线条始于上一次调用moveTo()指定的点。

接下来，我们需要在背景矩形和垂直十字上绘制一个对角的白色十字，我们将使用相同的方法绘制路径，使用moveTo()和lineTo()方法的组合。

到目前为止，我们添加的所有路径都是同一路径的一部分——它们是子路径，并且此时它们实际上是不可见的。为了使它们可见，我们需要填充或描边它们，因此我们使用stroke()方法描边它们，然后使用closePath()方法关闭路径。

对于国旗的下一部分，我们需要在白色十字上绘制一个略细的红色十字。我们将使用另一个路径来实现这一点。我们设置新的颜色样式和宽度，并再次在矩形中心绘制新的路径，垂直和水平方向。

要完成国旗，我们需要添加四个形状来制作红色十字架的对角部分。对于这些部分，我们不能使用直线路径，因为它们不相交，而且它们的位置略有不同。这意味着我们必须手动绘制它们作为自定义形状并对其进行填充。

这四个形状实际上构成了大部分代码，但我们基本上在做与以前非常相似的事情。每个形状都是通过绘制子路径并填充它们来制作的。我们为每种形状使用新路径以保留线条的抗锯齿效果。如果我们为所有四个形状使用一个大路径，形状的边缘会变得锯齿状。

快速测验——绘制到画布上

Q1. fillRect()方法需要什么参数？

1. 矩形的 x 和 y 位置

2. 矩形的宽度和高度

3. 矩形的 x 和 y 位置，宽度和高度以及颜色

4. 矩形的 x 和 y 位置，以及宽度和高度

Q2. 使路径可见需要哪个方法？

1. strokeStyle和lineWidth

2. moveTo()和lineTo()

3. stroke()或fill()

4. closePath()

尝试英雄——创建你的国旗

如果你不是来自英国，可以尝试在画布上绘制你自己国家的国旗。我们可以使用标准 JavaScript for 循环创建重复形状的组合，所以尽可能充分利用它，以使你的国旗所需的代码尽可能少。如果你来自英国，可以尝试重新创建一个喜爱的标志或图标。

如果你的国旗（或 logo）的某一部分非常复杂，记住我们可以将图像绘制到<canvas>元素以外，还可以使用线条和形状，所以可以随意使用<canvas>元素的绘制方法绘制国旗的基本部分，然后对于复杂的部分使用图像。

画布动画

到目前为止，我们所看到的<canvas>方法很容易使用，它们无非就是有点重复。在<canvas>元素上对对象进行动画处理才是开始变得有趣的地方。动画比简单绘制在<canvas>上要复杂，而且因为我们除了试错之外没有真正的调试方法，解决 bug 可能很快变得棘手和耗时。

在我们的国旗例子中，使用<canvas>元素其实没有太大的好处。我们完全可以通过在页面上简单包含国旗图像来达到完全相同的效果，并且代码和处理量要少得多。但是，从<canvas>元素的动画开始才是它真正好处的地方。这是我们可以做比简单图像更多的东西的地方。动画<canvas>元素带来额外的复杂性完全是值得的。

行动时间——在画布上创建一个动画

在这个例子中，我们将像以前一样绘制相同的国旗，只是这一次我们将以动画不同的形状。此示例中使用的基本 HTML 与以前的示例完全相同。改变的只是在<body>元素末尾的<script>元素的内容。

1. 为了制作本示例的工作文件，只需删除 canvas-explorer.html 底部 <script> 元素中的所有内容，然后将文件另存为 canvas-animated.html。

2. 首先，我们将把蓝色矩形从 <canvas> 的侧面移动到 <canvas> 元素的中心。将以下代码添加到页面底部现在空的 <script> 元素中：


   (function() {

   var canvas = document.getElementById("c"),

   init = function(context) {

       var width = 0,

       pos = 0,

       rectMotion = function() {

           if (width < 400) {

           width = width + 2;

           context.fillStyle = "#039";

           context.fillRect(0, 50, width, 200);

           } else if (pos < 50) {

           pos = pos + 2;

           canvas.width = 500;

           context.fillStyle = "#039";

           context.fillRect(pos, 50, 400, 200);

           } else {

           clearInterval(rectInt);

           whiteLines(context);

           }

       },

       rectInt = setInterval(function() { rectMotion() }, 1);

   };

   if (window.ActiveXObject) {

       window.onload = function() {

       var context = canvas.getContext("2d");

           init(context);

       }

   } else {

       var context = canvas.getContext("2d");

       init(context);

   }

   })();



刚才发生了什么？

在本章的之前示例中，我们的所有变量都是全局的，这在实际编码中通常是不良的实践。在这个示例中，我们的代码位于匿名函数的范围内，因此变量只能在该函数内部访问，因此不被视为全局变量。

在 init() 函数中，我们声明 width 和 pos 变量，然后定义另一个内联函数 rectMotion()，该函数将被间隔地重复调用。在 <canvas> 元素的边界之外绘制的任何形状都不存在，因此我们无法在视图之外绘制一个矩形，然后将其动画化为视图内。相反，我们逐渐建立矩形，从左边缘开始逐渐增加矩形的宽度，直到它的宽度正确为止。

这是使用 if 语句的第一个分支完成的，当 width 变量小于 400 时将执行该分支。为了加快动画速度，我们实际上每次增加两个像素的矩形宽度（尽管动画速度在不同的浏览器之间也有很大的差异），通过增加 width 变量，然后将变量用作 fillRect() 方法的 width 参数。

一旦 width 变量达到 400，我们就切换到使用 pos 变量。在这部分条件中，我们将 pos 变量增加两个（矩形将看起来每次移动两个像素，再次为了速度），通过设置其宽度重置 <canvas> 元素，并设置 fillStyle 属性。然后，我们绘制新的矩形，使用 pos 变量作为 x 轴位置的参数。

看起来好像矩形正在向右移动，但实际上并非如此。我们实际上是销毁了矩形，然后绘制了一个完全新的矩形，它比原来的位置右移了两个像素。

矩形位于正确的位置后，我们清除间隔，然后调用下一个函数（很快我们将添加这个），传递上下文对象。在rectMotion()函数之后，我们添加一个包含调用函数以动画矩形的 ID 的最终变量。完成动画后，我们使用此变量清除间隔。

如果此时在浏览器中运行页面，蓝色矩形似乎从左侧移入<canvas>元素，然后停在中间。接下来，我们需要在蓝色矩形上方动画显示水平和对角线白色交叉线。

实施行动-动画显示白十字架

在动画的这一部分，我们将在矩形的中间和中心画一条白线，然后将对角线交叉点从中心扩展到角落。以下代码应该添加到目前为止的代码中的canvas和init变量之间：

whiteLines = function(context) {

context.fillStyle = "＃fff";

context.strokeStyle = "＃fff";

context.lineWidth = 50;

var width = 0,

    height = 0,

    pos = {

    ne: { x: 250, y: 150 },

    se: { x: 250, y: 150 },

    nw: { x: 250, y: 150 },

    sw: { x: 250, y: 150 }

    },

    growDiagonal = function() {

    if (pos.ne.x >= 50) {

    context.beginPath();

    context.moveTo(pos.ne.x, pos.ne.y);

    context.lineTo(pos.ne.x - 4, pos.ne.y - 2);

    context.moveTo(pos.se.x, pos.se.y);

    context.lineTo(pos.se.x - 4, pos.se.y + 2);

    context.moveTo(pos.nw.x, pos.nw.y);

    context.lineTo(pos.nw.x + 4, pos.nw.y + 2);

    context.moveTo(pos.sw.x, pos.sw.y);

    context.lineTo(pos.sw.x + 4, pos.sw.y - 2);

    context.stroke();

    context.closePath();

    pos.ne.x = pos.ne.x - 2;

    pos.ne.y = pos.ne.y - 1;

    pos.se.x = pos.se.x - 2;

    pos.se.y = pos.se.y + 1;

    pos.nw.x = pos.nw.x + 2;

    pos.nw.y = pos.nw.y + 1;

    pos.sw.x = pos.sw.x + 2;

    pos.sw.y = pos.sw.y - 1;

    } else {

    clearInterval(crossInt);

    redCross(context);

    }

},

growVertical = function() {

    if (height < 200 || width < 400) {

    if (height < 200) {

        height = height + 2;

        context.fillRect(225, 50, 50, height);

    }

    if (width < 400) {

        width = width + 4;

        context.fillRect(50, 125, width, 50);

    }

    } else {

    clearInterval(rectInt);

    crossInt = setInterval(function() { growDiagonal() }, 1);

    }

},

rectInt = setInterval(function() { growVertical() }, 1);

},

发生了什么？

本质上，我们有另一个内联函数，其中包含另一个函数，该函数以另一个间隔重复调用。由于我们这次画白色十字架，因此我们需要设置一些样式属性（在该函数中我们将画线和矩形，因此设置fillStyle和strokeStyle）以及lineWidth属性。

我们初始化width和height控制变量，这些变量将控制间隔运行的次数，还将起始位置垂直和对角线交叉点存储在一个名为pos的对象中。

接下来，我们定义两个内联函数，一个用于创建垂直十字架，另一个用于创建对角十字架。首先使用一个间隔调用growVertical()函数，我们只需在背景的中心从上到下绘制一个白色矩形，然后使用width和height变量重复间隔，直到矩形达到正确尺寸。一旦矩形的尺寸正确，间隔就会清除，然后使用另一个间隔调用growDiagonal()函数。

在这个函数中，我们需要绘制四条线，每条线都从垂直交叉点的中间开始。我们使用pos对象中的不同属性来实现这一点。每次执行函数时，我们移动到对象中每条线指定的 x 和 y 位置，然后绘制到相关的角落。然后我们更新对象中的属性，以准备函数的下一次迭代。

每个属性都需要以不同的量进行更新，例如，从中心移动到矩形的左上角的线需要沿着 x 和 y 轴负向移动，而移动到右上角的线需要沿着 x 轴正向移动，但沿着 y 轴负向移动。我们在函数的每次迭代中使用新路径来保留线条的反锯齿效果。

一旦线条绘制完成，我们清除间隔并调用下一个函数。现在我们来定义这个函数。它应该放在canvas变量之后，但直接放在我们刚刚添加的whiteLines()函数之前。

动手行动-为红色十字架添加动画

现在我们只需要绘制垂直红色十字架和四个自定义红色形状。在<script>元素顶部附近的rectInt变量声明和我们在上一节中定义的whiteLines函数之间添加以下代码：

redCross = function(context) {

context.fillStyle = "#C00";

context.strokeStyle = "#C00";

context.lineWidth = 30;

var width = 0,

    height = 0,

    pos = {

    up : { x: 250, y: 150 },

    down : { x: 250, y: 150 },

    left: { x: 250, y: 150 },

    right: { x: 250, y: 150 }

    },

    addStripes = function() {

    context.lineWidth = 1;

    function makeStripe(props) {

        context.beginPath();

        context.moveTo(props.startX, props.startY);

        context.lineTo(props.line1X, props.line1Y);

        context.lineTo(props.line2X, props.line2Y);

        context.lineTo(props.line3X, props.line3Y);

        context.fill();

        context.closePath();

    }

    setTimeout(function() { makeStripe({

        startX: 50, startY: 50,

        line1X: 195, line1Y: 125,

        line2X: 165, line2Y: 125,

        line3X: 50, line3Y: 66

    })}, 1);

    setTimeout(function() { makeStripe({

        startX: 450, startY: 50,

        line1X: 305, line1Y: 125,

        line2X: 275, line2Y: 125,

        line3X: 422, line3Y: 50

    })}, 50);

    setTimeout(function() { makeStripe({

        startX: 450, startY: 250,

        line1X: 310, line1Y: 175,

        line2X: 335, line2Y: 175,

        line3X: 450, line3Y: 235

    })}, 100);

    setTimeout(function() { makeStripe({

        startX: 50, startY: 250,

        line1X: 200, line1Y: 175,

        line2X: 225, line2Y: 175,

        line3X: 80, line3Y: 250

    })}, 150);

    },

    growVertical = function() {

    if (height < 100 || width < 200) {

        如果 (height < 100) {

        context.beginPath();

        context.moveTo(pos.up.x, pos.up.y);

        context.lineTo(pos.up.x, pos.up.y - 2);

        context.moveTo(pos.down.x, pos.down.y);

        context.lineTo(pos.down.x, pos.down.y + 2);

        context.stroke();

        context.closePath();

        height = height + 2;

        pos.up.y = pos.up.y - 2;

        pos.down.y = pos.down.y + 2;

        }

        if (width < 200) {

        context.beginPath();

        context.moveTo(pos.left.x, pos.left.y);

        context.lineTo(pos.left.x - 2, pos.left.y);

        context.moveTo(pos.right.x, pos.right.y);

        context.lineTo(pos.right.x + 2, pos.right.y);

        context.stroke();

        context.closePath();

        width = width + 2

        pos.left.x = pos.left.x - 2;

        pos.right.x = pos.right.x + 2;

        }

    } else {

        clearInterval(crossInt);

        addStripes();

    }

    },

    crossInt = setInterval( function() { growVertical() }, 1);

},

刚刚发生了什么？

再次，我们有一个外部内联函数（称为redCross()）包含设置颜色和线样式的一些属性，以及将用于绘制红十字和四个自定义形状的一些嵌套函数。与前一个函数一样，我们声明了width和height控制变量，以及一个名为pos的对象，其中包含组成十字形的线的起始位置。首先用growVertical()函数绘制十字。

这个函数与上一节代码中的函数非常相似。我们从矩形中间开始绘制四条线，向上和向下中心，以及右边和左边中心辐射。

四个自定义形状使用一个主函数来绘制，该函数接受一个配置对象，指定开始点（传递给moveTo()方法）和组成每个子路径的点（传递给lineTo()方法）。然后，我们使用setTimeout JavaScript 函数来依次创建每个形状，使用传递给主函数的对象来指定在画布上绘制每个形状的相关点。

这是我们需要的所有代码；因此，当我们运行页面时，我们应该看到绘制旗帜动画。代码在所有浏览器中都可以运行，每个浏览器的性能各不相同。动画<canvas>元素主要是关于条件if语句，间隔和超时。正如我们所见，代码本身非常简单。我们只需要相当多的代码来产生甚至简单的动画。

快速测验 – 动画化画布

Q1. 为什么我们将每次调用setInterval()存储在一个变量中？

1. 出于性能原因

2. 为了在适当时清除间隔

3. 由于使用匿名函数作为函数的第一个参数创建的闭包

4. 以便我们可以将参数传递给间隔调用的函数

Q2. 在第一个函数中，我们绘制了蓝色矩形，在每次间隔调用rectMotion()函数时，我们设置了<canvas>元素的宽度。为什么？

1. 确保<canvas>元素足够大，以容纳矩形随着其增长而增长

2. 为了纠正 Internet Explorer 中的一个错误

3. 重置<canvas>元素的状态，确保动画中每个点上只有一个矩形

4. 作为设置fillStyle属性的要求

试试吧——创建画布动画

返回您绘制的家乡国家的国旗（或您选择的标志或图像）的静态版本，并将其转换为动画，并呈现出不同的国旗部分。

创建一个画布游戏

最好的动画是那些交互性强、能够吸引用户的动画，这正是游戏可以被视为一种连续的、用户驱动的动画的方式。当它用于创建游戏时，<canvas>元素的强大功能最能得到展示，正如我们将在本节中看到的那样。

我们将创建一个非常基本的街机经典游戏Space Invaders的克隆版本，其中包括一系列慢慢向屏幕下方移动的外星飞船，以及底部由用户控制可以射击进来的外星飞船：

行动时间——创建初始页面

我们将用于此示例的初始页面与上一个示例中使用的类似：

1. 在文本编辑器中创建一个新页面，其中包含以下标记：


   <!DOCTYPE html>

   <html lang="en">

   <head>

       <meta charset="utf-8">

       <title>一个画布和 jQuery 游戏</title>

       <link rel="stylesheet" href="css/canvas-game.css">

   </head>

   <body>

       <canvas tabindex="1" id="c" width="900" height="675">

       <p>您的浏览器不支持 canvas 元素！</p>

       </canvas>

       <script src="img/jquery.js"></script>

       <script>

       $(function() {

       });

       </script>

   </body>

   </html>



2. 将文件保存为canvas-game.html。我们还需要一个非常基本的样式表来制作我们的游戏。我们所做的全部就是对<canvas>元素本身进行样式设置。创建一个包含以下样式规则的新样式表：


   画布 {

   border:1px solid #000;

   margin:auto;

   display:block;

   outline:none;

   背景:url(../img/bg.gif) no-repeat;

   }



3. 将此文件保存在css目录中，命名为canvas-game.css。

刚刚发生了什么？

页面上的主要元素当然是<canvas>元素。与以前示例中使用的元素唯一的区别在于我们在其上设置了tabindex属性，以便它可以接收键盘事件，这对于检测和响应用户输入是必要的。在此示例中，我们还使用了 jQuery，并使用了标准的匿名函数和我们在整本书中一直使用的$别名构造。

我们使用的样式简单地将<canvas>元素定位在页面中央，给它加上边框，并移除一些浏览器中焦点元素周围出现的虚线轮廓。我们还在元素上设置了背景图像。

应用于<canvas>元素的背景图像有助于为我们的游戏设置场景，并且使用 CSS 在<canvas>元素上设置背景图像比在其中绘制图像要容易得多。

采取行动的时间 - 创建初始脚本

游戏的脚本相当长，因此我们将以不同的部分来查看它，从脚本的初始结构开始。以下代码应该放入页面底部的匿名函数中：

var canvas = document.getElementById("c"),

context = canvas.getContext("2d"),

motionInt = null,

dirCounter = 0,

alienSpeed = 1000,

aliens = [],

alienMotion = function(dir) {

},

    addAliens = function() {

    },

    ship = new Image(),

    shipPos = [430, 600];

    ship.src = "img/ship.png";

    ship.onload = function() {

    context.drawImage(ship, shipPos[0], shipPos[1]);

    addAliens();

};

刚刚发生了什么？

本质上，我们在这里所做的一切就是定义一系列变量和一个onload事件处理程序。首先定义canvas和context变量，就像以前的示例一样，以便访问和操作画布。

我们还设置了一个名为motionInt的变量，稍后将用于保存setInterval()函数的 ID，一个名为dirCounter的变量，用于确定外星人移动的方向，一个alienSpeed变量来设置外星人移动的速度，并且一个空的aliens数组，我们将用它来跟踪页面上的每个外星人。

接着，我们定义了两个内联函数，一个用于移动外星人，一个用于将外星人添加到页面。目前它们都是空的，但接下来我们将填充它们。我们还创建了一个新的图像，它将是用户控制的太空船，并且一个shipPosition数组，将用于跟踪船在页面上的位置。

定义了所有变量后，我们将新创建的图像对象的src设置为代表太空船的图像。然后，我们将一个onload事件处理程序附加到船对象，该处理程序将在图像加载完成后执行。在此函数中，我们使用存储在imagePosition数组中的值在画布上绘制船。然后，我们调用addAliens()函数，该函数将在画布上添加外星人。接下来，我们可以添加代码到addAliens()函数。

采取行动的时间 - 将外星人添加到页面

用以下代码替换前一代码块中的addAliens()内联函数：

addAliens = function() {

var alienPos = [13, 0],

alien = new Image();

alien.src = "img/alien.gif";

alien.onload = function () {

    for (var x = 0; x < 15; x++) {

    for (var y = 0; y < 3; y++) {

        context.drawImage(alien, alienPos[0], alienPos[1]);

        var data = {

        img：alien，posX：alienPos[0]，posY：alienPos[1]

        };

        aliens.push(data);

        if (alienPos[1] < 100) {

        alienPos[1] = alienPos[1] + 50;

        } else {

        alienPos[0] = alienPos[0] + 50;

        alienPos[1] = 0;

        }

    };

    }

};

motionInt = setInterval(function () { alienMotion("right"); }, alienSpeed);

},

刚刚发生了什么？

我们首先定义一个新数组，用于逐步设置每艘外星人飞船的位置，同时外星人最初被绘制到画布上。我们为将用于所有外星人飞船的图像定义一个新的Image对象，并设置其src属性。然后我们为新外星人图像设置一个onload处理程序，以便在图像加载完成后对图像进行操作。

我们想要创建三行各含 15 个外星人，所以在onload处理程序中，我们从两个嵌套的for循环开始，其中外部循环运行 15 次，在每次循环时，内部for循环执行三次。在嵌套循环内部，我们首先使用存储在alienPos数组中的值将新外星人绘制到画布上。然后，我们创建一个新的data对象，该对象存储了图像对象的引用以及图像在画布上的 x 和 y 位置。然后将新的data对象推入我们之前在脚本开始处定义的aliens数组中。

我们接着更新alienPos数组中的值。如果数组中的第二项（索引为1的项）小于100，我们就给该数组项的值加上50。数组中的第二项对应画布上 y 轴的位置。这样我们就得到了一个包含三个外星人的单列。请注意，我们将第一列外星人的 x 位置从0开始改为从13开始，这样画布的边缘和第一列外星人之间就有了间隙。

如果第二个数组项大于100，我们将50添加到数组中的第一个项，该项对应画布上的 x 轴，并将第二个数组项重置为零。这样我们就得到了三个外星人的 15 列。

一旦所有外星人都已绘制到画布上，我们就设置一个间隔，根据alienSpeed变量中包含的毫秒数，重复执行接下来的函数alienMotion()，该变量在脚本开始时最初设置为1000。间隔 ID 存储在我们在脚本开始时还创建的motionInt变量中。我们可以接着向alienMotion()函数中添加代码。

行动时间 - 移动外星人

我们接下来的代码块将赋予外星人运动，使它们先向右沿着画布前进，然后下移一行，然后向左移动，依此类推。用以下代码替换我们之前定义的alienMotion()函数：

alienMotion = function (dir) {

var alienLength = aliens.length;

if (dirCounter < 4) {

    for (var x = 0; x < alienLength; x++) {

    context.clearRect(aliens[x].posX, aliens[x].posY, aliens[x].img.width, aliens[x].img.height);

    }

    for (var y = 0; y < alienLength; y++) {

    aliens[y].posX = (dir === "right") ?  aliens[y].posX + 35 : aliens[y].posX - 35;

    context.drawImage(aliens[y].img, aliens[y].posX, aliens[y].posY);

    }

    dirCounter++;

} else {

    clearInterval(motionInt);

    dirCounter = 0;

    for (var z = 0; z < alienLength; z++) {

    context.clearRect(aliens[z].posX, aliens[z].posY, aliens[z].img.width, aliens[z].img.height);

    }

    if (aliens[alienLength - 1].posY > 530) {

    canvas.width = 900;

    context.fillStyle = "#fff";

    context.textAlign = "center";

    context.font = "bold 36px Tahoma";

    context.fillText("GAME OVER!", 450, 350);

    $(canvas).blur().unbind("keydown");

    } else {

    for (var a = 0; a < alienLength; a++) {

        aliens[a].posY = aliens[a].posY + 29;

        context.drawImage(aliens[a].img, aliens[a].posX, aliens[a].posY);

    }

    motionInt = (dir === "right") ? setInterval(function () { alienMotion("left"); }, alienSpeed) : setInterval(function () { alienMotion("right"); }, alienSpeed);

    }

}

},

刚发生了什么?

我们要做的第一件事是在一个本地变量中存储外星人数组的长度。在这个函数中我们会使用几个for循环，因此最好仅在开始时检索这个值，并将for循环的计数变量与该变量进行比较，而不是在各种循环的每次迭代中检查长度。

接着，我们使用一个if语句来检查dirCounter变量是否小于4。请记住，这是脚本开头设置的变量之一。如果变量小于4，我们首先使用一个for循环来遍历aliens数组中的每个项目，并使用clearRect()函数从画布中移除外星人。

然后我们使用第二个for循环再次遍历aliens数组，这次更新每个外星人的 x 位置，根据数组中当前项目中存储的当前 x 位置是增加还是减少 35。

添加或移除 35 取决于传递给函数的参数。第一次调用alienMotion()函数，它将接收参数right，所以外星人最初会向右移动到画布。然后在新位置绘制每个外星人。一旦for循环完成，所有外星人都以新位置绘制，我们更新dirCounter变量。

如果dirCounter变量等于4，外星人已经水平穿过画布所需的距离，这时我们需要将外星人从画布横向移动改为向下移动。在这个条件分支中，我们清除控制横向移动的时间间隔，然后将dirCounter变量重置为0。然后通过清除每个外星人覆盖的矩形来从画布中删除外星人。

在将外星人下移一行之前，我们首先检查数组中最后一个外星人的 y 位置是否大于530，因为这是外星人应该达到的距离的最大值。如果大于这个数字，至少有一个外星人已经达到了画布底部，对于玩家来说游戏已经结束。

在这种情况下，我们清除整个画布，删除太空船和任何存活的外星人，并在画布中央打印文本游戏结束！。我们还使用 jQuery 解除控制太空船的键盘事件（我们很快会添加这些绑定）。

如果外星人还没有到达画布底部，我们会使用另一个for循环遍历数组中的每个外星人，并将它们的 y 位置向下移动一行，然后在新位置上绘制每个外星人。

然后，我们设置一个新的间隔，向alienMotion()函数传递相反方向的字符串，这与先前使用的方法相反。这些四个步骤的循环，向右，向下一步，向左四步，依此类推，将持续到外星人到达画布底部并且游戏结束。接下来，我们需要添加处理程序，使玩家能够控制太空飞船。

行动时间-添加控制飞船的处理程序

以下代码块应该替换太空船图像对象的onload事件处理程序：

ship.onload = function () {

context.drawImage(ship, shipPos[0], shipPos[1]);

addAliens();

$(canvas).focus().bind("keydown", function (e) {

    if (e.which === 37 || e.which === 39) {

    context.clearRect(shipPos[0], shipPos[1], ship.width, ship.height);

    if (e.which === 37 && shipPos[0] > 4) {

        shipPos[0] = shipPos[0] - 4;

    } else if (e.which === 39 && shipPos[0] < 896 - ship.width) {

        shipPos[0] = shipPos[0] + 4;

    }

    context.drawImage(ship, shipPos[0], shipPos[1]);

    } else if (e.which === 32) {

    context.fillStyle = "#fff";

    var bulletPos = shipPos[0] + 20,

        newBulletPos = [bulletPos, 596],

        alienLength = aliens.length,

        fire = function () {

        if (newBulletPos[1] > 0) {

            context.clearRect(newBulletPos[0], newBulletPos[1], 3, 6);

            newBulletPos[1] = newBulletPos[1] - 2;

            context.fillRect(newBulletPos[0], newBulletPos[1], 3, 6);

            for (var x = 0; x < alienLength; x++) {

            if (newBulletPos[1] === aliens[x].posY || newBulletPos[1] === aliens[x].posY + aliens[x].img.height) {

            if (newBulletPos[0] > aliens[x].posX && newBulletPos[0] - aliens[x].posX < aliens[x].img.width + 13) {

                context.clearRect(aliens[x].posX, aliens[x].posY, aliens[x].img.width, aliens[x].img.height);

                aliens.splice(x, 1);

                clearInterval(bulletInt);

                context.clearRect(newBulletPos[0], newBulletPos[1], 3, 6);

                if (!aliens.length) {

                clearInterval(motionInt);

                dirCounter = 0;

                alienSpeed = alienSpeed - 100;

                addAliens();

                }

            }

            }

        }

        } else {

        context.clearRect(newBulletPos[0], newBulletPos[1], 3, 6);

        clearInterval(bulletInt);

        }

    },

    bulletInt = setInterval(function () { fire(); }, 1);

    }

});

};

刚刚发生了什么？

我们使用 jQuery 为<canvas>元素附加事件处理程序，监听keydown事件。尽管我们不需要 jQuery 用于在附加事件时进行跨浏览器规范化支持 IE，但其仍使事件处理过程更加简单。

在检测到 keydown 事件时执行的函数内部，我们检查左箭头或右箭头键的存在，这些键在事件对象的 which 属性中分别为 37 和 39，或者检查空格键，其代码为 32。

如果检测到代码 37 或 39，则我们使用嵌套的 if 语句来区分这两个键。我们还检查飞船是否已经到达了画布的左边缘或右边缘。

然后我们使用 clearRect() 函数删除飞船，并在左侧或右侧绘制新的飞船，具体取决于按下的键是左箭头还是右箭头。这样一来，飞船就在画布底部左右移动。

外层条件语句的第二个分支处理按下空格键的情况，这将导致子弹离开飞船直线向画布顶部移动。子弹将是白色的，因此我们将画布的 fillStyle 属性设置为 #fff。

我们还在此处声明了一些局部变量，包括 bulletPos，它是子弹的当前位置加上飞船宽度的一半，并且声明一个数组来保存子弹的 x 和 y 坐标。该数组的值设置为子弹的 x 位置，以及飞船鼻子正上方的位置。我们还将外星人数组的长度存储为局部变量，以便再次在 for 循环中使用。

我们定义了一个内联函数和我们的变量，名为 fire()。该函数与间隔一起使用以创建子弹的运动。在此函数中，我们检查子弹是否未到达画布顶部，并且只要它未到达，也就是说，如果其 y 位置大于 0，我们就使用 clearRect() 函数移除子弹，然后更新 bulletPos 数组中的值，并使用数组中的更新值在新位置绘制子弹。

更新子弹位置后，我们需要检查子弹在新位置是否与外星人发生碰撞，因此我们使用 for 循环迭代 aliens 数组中的每个外星人。

在每次迭代中，我们首先检查子弹是否在外星人的 y 轴范围内，即其位置是否小于外星人的底部边缘，但大于其顶部边缘。外星人的位置是根据其左上角确定的，因此要判断子弹是否已经通过了其底部边缘，我们只需将外星人的高度添加到其 y 位置即可。

如果子弹在 y 轴上与外星人重叠，则我们检查其在 x 轴上是否与外星人所占据的空间重叠。如果是，则使用 clearRect() 函数从画布上移除外星人，并从数组中删除外星人，以确保其不再出现。

然后我们再次使用clearRect()函数从画布中移除子弹，并清除bulletInt间隔。如果没有更多的外星人了，我们会清除产生外星人运动的间隔，重置dirCounter变量，将alienSpeed变量减小100，然后调用addAliens()函数在画布顶部重新绘制外星人。

这实际上是玩家升级到下一级的方式，每次重新绘制外星人时，它们移动得更快，从而创建了游戏的基本进展。现在我们来到了代码的结尾。如果我们现在在兼容标准的浏览器中运行游戏，比如 Firefox 或 Chrome，我们应该发现我们有一个完全可玩的游戏，完全使用 JavaScript 和<canvas>元素实现。

爆炸小测验——创建基于画布的游戏

Q1. 在这个例子中，与玩家的太空飞船相关的许多特性都被放置在一个onload事件处理程序中。为什么？

1. 因为在图像完全加载之前，我们无法与图像进行交互

2. 为了让代码在 Internet Explorer 中正确工作

3. 因为图像加载完成后，代码运行速度更快

4. 帮助使我们的代码更模块化

Q2. 当写下GAME **OVER!**消息时，为什么我们将画布的textAlign属性设置为居中？

1. 设置对齐是将文本写入画布的先决条件

2. 因为相比于计算文本的宽度并在 x 轴上设置其位置以将文本定位在画布中心，这种方法更简单。

3. 为了使文本具有反锯齿效果

4. 因为与使用填充相比更有效率

试试看吧——扩展太空入侵克隆

我们的游戏是原始太空入侵的一个简化版本。原始的街机游戏还有许多其他功能，包括外星人向玩家的飞船开火、可以躲藏在后面的基地，以及在游戏中随机出现并击中时会掉落奖励的一次性特殊外星人。

当然，游戏需要的一件事情是计分机制；否则就没有动力玩了。实现一个计分系统，跟踪玩家在整个游戏中的得分，并将最高分保存到玩家的机器上。这可以很容易地通过 jQuery 和 cookie 插件，或者使用 LocalStorage 来实现。

由于这是本书的最后一个例子，我还要敦促你实现一些其他缺失的功能，比如让外星人具有还击能力，并添加玩家在困境中可以躲藏在其下的基地或护盾。

总结

在本章中，我们研究了 HTML5 的<canvas>元素，并了解了它如何用于创建简单静态图像、基本动画，甚至复杂的交互式游戏。它提供了丰富的 API，允许我们以编程方式与之交互，并完全控制页面上的一个区域的像素级别。

在本章中，我们涵盖了HTMLCanvasElement接口，绘制到<canvas>元素，创建<canvas>元素上的动画，我们还使用<canvas>元素创建了一个交互式游戏。与上一章的 CSS3 示例一样，jQuery 没有专门用于<canvas>的方法或属性，尽管有一些插件结合了<canvas>的强大功能和 jQuery 的易用性，并且有几个项目扩展了 jQuery 的animate()方法，使其能够在画布上绘制的对象上工作。有关更多信息，请参阅 Steven Wittens 的博客 acko.net/blog/abusing-jquery-animate-for-fun-and-profit-and-bacon。

我们现在已经到达了本书的结尾。我希望在这 10 章中，我已经为您提供了一个扎实的基础，以便使用 jQuery 制作动画，这是一个坚实的起点，让您的基于网络的用户界面生动起来。
