精通 Linux 设备驱动开发（六）

原文：zh.annas-archive.org/md5/95A00CE7D8C2703D7FF8A1341D391E8B

译者：飞龙

协议：CC BY-NC-SA 4.0

第三部分：与其他 Linux 内核子系统保持最新

本节深入探讨了一些有用的 Linux 内核子系统，这些子系统并未被充分讨论，或者可用文档已经过时。本节采用了逐步的方法来开发 PCI 设备驱动程序，利用 NVMEM 和看门狗框架，并通过一些技巧和最佳实践来提高效率。

本节包括以下章节：

• 第十一章，编写 PCI 设备驱动程序

• 第十二章，利用 NVMEM 框架

• 第十三章，看门狗设备驱动程序

• 第十四章，Linux 内核调试技巧和最佳实践

第十一章：编写 PCI 设备驱动程序

PCI 不仅仅是一个总线，它是一个具有完整规范集的标准，定义了计算机的不同部分应该如何交互。多年来，PCI 总线已成为设备互连的事实标准，以至于几乎每个 SoC 都原生支持这样的总线。对速度的需求导致了不同版本和世代的总线。

在标准的早期阶段，实现 PCI 标准的第一个总线是 PCI 总线（总线名称与标准相同），作为 ISA 总线的替代。这改进了 ISA 的地址限制（限制为 24 位，并且有时需要通过跳线来路由 IRQ 等）。与 PCI 标准的先前总线实现相比，主要改进的因素是速度。

PCI Express 是当前的 PCI 总线系列。它是串行总线，而其祖先是并行总线。除了速度，PCIe 将其前身的 32 位寻址扩展到 64 位，并在中断管理系统中进行了多项改进。这个系列被分为世代，GenX，我们将在本章的以下部分中看到。我们将从 PCI 总线和接口的介绍开始，了解总线枚举，然后我们将看看 Linux 内核 PCI API 和核心功能。

所有这些的好消息是，无论是哪个系列，几乎所有内容对驱动程序开发人员来说都是透明的。Linux 内核将通过一组简化的 API 来抽象和隐藏大部分机制，这些 API 可用于编写可靠的 PCI 设备驱动程序。

本章将涵盖以下主题：

• PCI 总线和接口简介

• Linux 内核 PCI 子系统和数据结构

• PCI 和直接内存访问（DMA）

技术要求

需要对 Linux 内存管理和内存映射有良好的概述，以及对中断和锁定的概念有熟悉，特别是在 Linux 内核中。

Linux 内核 v4.19.X 源代码可在git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/refs/tags上找到。

PCI 总线和接口简介

外围组件互连（PCI）是一种本地总线标准，用于连接计算机系统的外围硬件设备。作为总线标准，它定义了计算机的不同外围设备应该如何交互。然而，多年来，PCI 标准在功能或速度方面都有所发展。从其创建至今，我们已经有几个实现 PCI 标准的总线系列，如 PCI（是的，与标准同名的总线），PCI Extended（PCI-X），PCI Express（PCIe 或 PCI-E），这是 PCI 的当前世代。遵循 PCI 标准的总线称为 PCI 总线。

从软件角度来看，所有这些技术都是兼容的，并且可以由同一内核驱动程序处理。这意味着内核不需要知道使用的确切总线变体。从软件角度来看，PCIe 在很大程度上扩展了 PCI，具有许多软件方面的相似之处（特别是读/写 I/O 或内存事务）。虽然两者在软件上兼容，但 PCIe 是串行总线，而不是并行总线（在 PCIe 之前，每个 PCI 总线系列都是并行的），这也意味着你不能在 PCIe 插槽中安装 PCI 卡，或者在 PCI 插槽中安装 PCIe 卡。

PCI Express 是当今计算机上最流行的总线标准，因此在本章中，我们将以 PCIe 为目标，同时在必要时提到与 PCI 的相似之处或不同之处。除了前述内容，以下是 PCIe 的一些改进：

• PCIe 是串行总线技术，而 PCI（或其他实现）是并行的，从而减少了连接设备所需的 I/O 通道数量，从而减少了设计复杂性。

• PCIe 实现了增强的中断管理功能（提供基于消息的中断，也称为 MSI，或其扩展版本 MSI-X），扩展了 PCI 设备可以处理的中断数量，而不增加其延迟。

• PCIe 增加了传输频率和吞吐量：Gen1，Gen2，Gen3...

PCI 设备是一种内存映射设备。连接到任何 PCI 总线的设备在处理器的地址空间中被分配地址范围。这些地址范围在 PCI 地址域中有不同的含义，根据它们包含的内容（PCI 设备的控制、数据和状态寄存器）或它们被访问的方式（I/O 端口或内存映射）。设备驱动程序/内核将访问这些内存区域，以控制连接到 PCI 总线上的特定设备并与其共享信息。

PCI 地址域包含三种不同的内存类型，必须在处理器的地址空间中进行映射。

术语

由于 PCIe 生态系统非常庞大，我们可能需要在继续之前熟悉一些术语。这些术语如下：

• 根复杂（RC）：这指的是 SoC 中的 PCIe 主机控制器。它可以在 CPU 不介入的情况下访问主存储器，这是其他设备用来访问主存储器的特性。它们也被称为主机到 PCI 桥接器。

• 00h配置空间头。它们永远不会出现在交换机的内部总线上，并且没有下游端口。

• 通道：这代表一组差分信号对（一个对用于 Tx，一个对用于 Rx）。

• xN（x1，x2，x4，x8，x12，x16和x32），其中N是对的数量。

并非所有的 PCIe 设备都是端点。它们也可能是交换机或桥接器。

• 桥接器：这些提供了与其他总线的接口，如 PCI 或 PCI X，甚至另一个 PCIe 总线。桥接器也可以提供与同一总线的接口。例如，PCI 到 PCI 桥通过创建一个完全独立的次级总线来方便在总线上添加更多负载（我们将在接下来的部分中看到次级总线是什么）。桥接器的概念有助于理解和实现交换机的概念。

• 交换机：这些提供了聚合功能，并允许更多的设备连接到单个根端口。不用说，交换机有一个上游端口，但可能有多个下游端口。它们足够智能，可以作为数据包路由器，并根据其地址或其他路由信息（如 ID）识别给定数据包需要采取的路径。也就是说，还有隐式路由，仅用于某些消息事务，例如来自根复杂的广播和始终发送到根复杂的消息。

交换机下游端口是（虚拟的）PCI-PCI 桥，从内部总线桥接到代表此 PCI Express 交换机的下游 PCI Express 链路的总线。应该记住，只有代表交换机下游端口的 PCI-PCI 桥可能出现在内部总线上。

重要提示

PCI 到 PCI 桥提供了两个外围组件互连（PCI）总线之间的连接路径。在总线枚举过程中，应该记住只有 PCI-PCI 桥的下游端口会被考虑。这对于理解枚举过程非常重要。

PCI 总线枚举，设备配置和寻址

PCIe 相对于 PCI 最明显的改进是其点对点总线拓扑结构。每个设备都位于自己专用的总线上，在 PCIe 术语中被称为链路。理解 PCIe 设备的枚举过程需要一些知识。

当您查看设备的寄存器空间（在头部类型寄存器中），它们会说明它们是类型0还是类型1的寄存器空间。通常，类型0表示端点设备，类型1表示桥接设备。软件必须确定它是在与端点设备还是桥接设备通信。桥接设备配置与端点设备配置不同。在桥接设备（类型 1）枚举期间，软件必须为其分配以下元素：

• 主总线号：这是上游总线号。

• 0xFF，因为255是最高的总线号。随着枚举的继续，这个字段将获得这座桥可以走多远的真实值。

设备识别

设备识别由一些属性或参数组成，使设备成为唯一或可寻址的。在 PCI 子系统中，这些参数如下：

• 供应商 ID：这标识设备的制造商。

• 设备 ID：这标识特定的供应商设备。

前面的两个元素可能足够了，但您也可以依赖以下元素：

• 修订 ID：这指定了设备特定的修订标识符。

• 类别码：这标识了设备实现的通用功能。

• 头部类型：这定义了头部的布局。

所有这些参数都可以从设备配置寄存器中读取。这就是内核在枚举总线时用来识别设备的方法。

总线枚举

在深入研究 PCIe 总线枚举功能之前，我们需要处理一些基本限制：

• 系统上可以有 256 个总线（0-255），因为有 8 位来识别它们。

• 每个总线可以有 32 个设备（0-31），因为每个总线上有 5 位来识别它们。

• 一个设备最多可以有 8 个功能（0-7），因此有 3 位来识别它们。

无论外部 PCIe 通道是否来自 CPU，都位于 PCIe 桥后面（因此获得新的 PCIe 总线号）。配置软件能够在给定系统上枚举高达 256 个 PCI 总线。编号 0 总是分配给根复杂。请记住，在总线枚举过程中，只有 PCI-PCI 桥的下游端口（次级端口）会被考虑。

PCI 枚举过程基于深度优先搜索（DFS）算法，通常从一个随机节点开始（但在 PCI 枚举的情况下，这个节点是预先知道的，在我们的情况下是 RC），并且在回溯之前尽可能地探索（实际上是寻找桥）每个分支。

这样说，当找到一个桥时，配置软件会为其分配一个号码，至少比这座桥所在的总线号大 1。之后，配置软件开始在这个新总线上寻找新的桥，依此类推，然后回溯到这座桥的兄弟（如果该桥是多端口交换机的一部分）或邻近桥（就拓扑而言）。

枚举的设备使用 BDF 格式进行标识，即总线-设备-功能，使用三个字节 - 也就是XX:YY:ZZ - 用十六进制（不带0x）表示。例如，00:01:03实际上意味着总线0x00：设备0x01：功能0x03。我们可以解释为在总线0上的设备1的功能3。这种表示法有助于快速定位给定拓扑中的设备。如果使用双字节表示法，这意味着功能已被省略或不重要，换句话说，XX:YY。

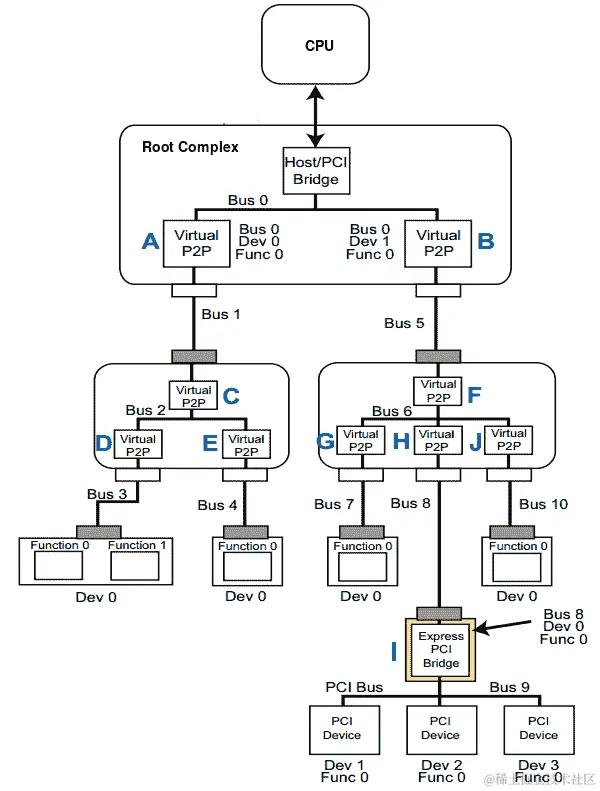

以下图显示了 PCIe 结构的拓扑：

图 11.1 - PCI 总线枚举

在我们描述前面的拓扑图之前，请重复以下四个陈述，直到您熟悉它们：

1. PCI 到 PCI 桥通过创建一个完全独立的次级总线，便于向总线添加更多负载。因此，每个桥下游端口都是一个新的总线，并且必须给予一个总线号，至少比它所在的总线号大 1。

2. 交换机下游端口是（虚拟的）PCI-PCI（P2P）桥，从内部总线桥接到代表此 PCI Express 交换机的下游 PCI Express 链路的总线。

3. CPU 通过主机到 PCI 桥与根复杂结构连接，这代表了根复杂结构中的上游桥。

4. 在总线枚举过程中，只考虑 PCI-PCI 桥的下游端口。

在将枚举算法应用于图表中的拓扑之后，我们可以列出 10 个步骤，从0开始，以及两个桥（因此提供了两个总线），00:00:00和00:01:00。以下是在前述拓扑图中枚举过程中步骤的描述，尽管步骤C是标准化枚举逻辑开始的地方：

• 00:00作为（虚拟）桥，毫无疑问，它的下游端口是一个总线。然后它被分配编号1（记住，它总是大于桥所在的总线号，这种情况下是0）。总线1然后被枚举。

• 步骤1（一个提供其内部总线的上游虚拟桥和两个暴露其输出总线的下游虚拟桥）。这个交换机的内部总线被赋予编号2。

• 我们立即进入步骤3，在它后面有一个端点（没有下游端口）。根据 DFS 算法的原则，我们到达了这个分支的叶节点，所以我们可以开始回溯。

• 因此到达步骤4，在它后面有一个设备。回溯可以再次发生。

• 然后我们到达步骤5。在这个总线后面有一个交换机（一个实现内部总线的上游虚拟桥，其总线号为6，以及3个代表其外部总线的下游虚拟桥，因此这是一个 3 端口交换机）。

• 步骤7，在这个总线后面有一个端点。如果我们要使用 BDF 格式标识这个端点的功能0，它将是07:00:00（设备0的功能0在总线7上）。回到 DFS 算法，我们已经到达了分支的底部。然后我们可以开始回溯，这将引导我们到步骤H。

• 在步骤8。在这个总线后面有一个 PCIe 到 PCI 桥。

• 在步骤9下游，并且在这个总线后面有一个 3 功能端点。在 BDF 表示法中，这些将被标识为09:00:00，09:00:01和09:00:02。由于端点标记了分支的深度，它允许我们执行另一个回溯，这将引导我们到步骤J。

• 在回溯阶段，我们进入步骤10。在这个总线后面有一个端点，它将以 BDF 格式被标识为0a:00:00。这标志着枚举过程的结束。

PCI(e)总线枚举乍看起来可能很复杂，但实际上很简单。阅读前面的材料两次就足以理解整个过程。

PCI 地址空间

PCI 目标可以根据其内容或访问方法实现最多三种不同类型的地址空间。这些是配置地址空间，内存地址空间和I/O 地址空间。配置和内存地址空间是内存映射的 - 它们被分配了系统地址空间的地址范围，因此对该地址范围的读写不会进入 RAM，而是直接从 CPU 路由到设备，而 I/O 地址空间则不是。不多说了，让我们分析它们之间的区别以及它们不同的用例。

PCI 配置空间

这是设备配置可以访问的地址空间，存储有关设备的基本信息，也被操作系统用于编程设备的操作设置。PCI 上有 256 字节的配置空间。PCIe 将其扩展到 4KB 的寄存器空间。由于配置地址空间是内存映射的，指向配置空间的任何地址都是从系统内存映射中分配的。因此，这 4KB 的空间从系统内存映射中分配内存地址，但实际的值/位/内容通常在外围设备的寄存器中实现。例如，当读取供应商 ID 或设备 ID 时，目标外围设备将返回数据，即使使用的内存地址来自系统内存映射。

该地址空间的一部分是标准化的。配置地址空间分为以下部分：

• 前 64 字节（00h-3Fh）代表标准配置头，包括 PCI 总线 ID、供应商 ID 和设备 ID 寄存器，用于识别设备。

• 剩下的 192 字节（40h-FFh）组成用户定义的配置空间，例如特定于 PC 卡的信息，将由其附带的软件驱动程序使用。

一般来说，配置空间存储有关设备的基本信息。它允许中央资源或操作系统使用操作设置对设备进行编程。配置地址空间没有与之关联的物理内存。它是 TLP（事务层数据包）中使用的地址列表，以便识别事务的目标。

用于在每个 PCI 设备的配置地址空间之间传输数据的命令称为配置读命令或配置写命令。

PCI I/O 地址空间

如今，I/O 地址空间用于与 x86 架构的 I/O 端口地址空间兼容。PCIe 规范不鼓励使用此地址空间。如果 PCI Express 规范的未来修订废弃了 I/O 地址空间的使用，这将不足为奇。I/O 映射 I/O 的唯一优势是，由于其单独的地址空间，它不会从系统内存空间中窃取地址范围。因此，计算机可以在 32 位系统上访问整个 4GB 的 RAM。

I/O 读和 I/O 写命令用于在 I/O 地址空间中传输数据。

PCI 内存地址空间

在计算机早期，英特尔定义了通过所谓的 I/O 地址空间访问 I/O 设备寄存器的方法。在那些日子里是有意义的，因为处理器的内存地址空间相当有限（例如，考虑 16 位系统），使用一些范围来访问设备几乎没有意义，甚至没有意义。当系统内存空间不再是约束时（例如，考虑 32 位系统，其中 CPU 可以寻址高达 4GB），I/O 地址空间和内存地址空间之间的分离变得不那么重要，甚至是累赘。

该地址空间上有许多限制和约束，导致 I/O 设备中的寄存器直接映射到系统的内存地址空间，因此称为内存映射 I/O 或 MMIO。这些限制和约束包括以下内容：

• 专用总线的需求

• 单独的指令集

• 由于它是在 16 位系统时代实施的，端口地址空间被限制为 65536 个端口（对应于 216），尽管非常旧的机器使用 10 位进行 I/O 地址空间，并且只有 1024 个唯一的端口地址。

因此，利用内存映射 I/O 的好处变得更加实际。

内存映射 I/O 允许硬件设备通过简单读取或写入这些“特殊”地址来访问，使用正常的内存访问指令，尽管与 65536 相比，解码多达 4GB 的地址（或更多）更昂贵。话虽如此，PCI 设备通过称为 BAR 的窗口公开其内存区域。PCI 设备最多可以有六个 BAR。

BAR 的概念

BAR 代表基址寄存器，是 PCI 的一个概念，设备通过它告诉主机需要多少内存以及其类型。这是内存空间（从系统内存映射中获取），而不是实际的物理 RAM（实际上可以将 RAM 本身看作是一个“专门的内存映射 I/O 设备”，其工作只是保存和返回数据，尽管在今天的现代 CPU 中，具有缓存等功能，这并不是物理上直接的）。将请求的内存空间分配给目标设备是 BIOS 或操作系统的责任。

一旦分配，BAR 被主机系统（CPU）视为内存窗口，用于与设备通信。设备本身不会写入该窗口。这个概念可以看作是一种间接机制，用于访问真正的物理内存，这是 PCI 设备内部和本地的。

实际上，内存的真实物理地址和输入/输出寄存器的地址是内部的，属于 PCI 设备。以下是主机处理外围设备存储空间的方式：

1. 外围设备通过某种方式告诉系统它有几个存储间隔和 I/O 地址空间，每个间隔有多大，以及它们各自的本地地址。显然，这些地址是本地和内部的，全部从0开始。

2. 系统软件知道有多少外围设备以及它们具有什么样的存储间隔后，可以为这些间隔分配“物理地址”，并建立这些间隔与总线之间的连接。这些地址是可访问的。显然，这里所说的“物理地址”与真实的物理地址有些不同。实际上，这是一个逻辑地址，因此它经常变成“总线地址”，因为这是 CPU 在总线上看到的地址。可以想象，外围设备必须有某种地址映射机制。所谓的“为外围设备分配地址”是为它们分配总线地址并建立映射。

中断分发

在这里，我们将讨论 PCI 设备处理中断的方式。PCI Express 中有三种中断类型。它们如下：

• 传统中断，也称为 INTx 中断，在旧 PCI 实现中是唯一可用的机制。

• MSI（基于消息的中断）扩展了传统机制，例如，通过增加可能的中断数量。

• MSI-X（扩展的 MSI）扩展和增强了 MSI，例如，通过允许将单个中断定位到不同的处理器（在某些高速网络应用中很有帮助）。

PCI Express 端点中的应用逻辑可以实现上述三种方法中的一种或多种来发出中断信号。让我们详细看看这些。

PCI 传统 INT-X 中断

传统中断管理基于 PCI INT-X 中断线，由最多四根虚拟中断线组成，称为 INTA、INTB、INTC 和 INTD。这些中断线由系统中所有 PCI 设备共享。以下是传统实现必须经历的步骤，以识别和处理中断的概念：

1. 设备通过其 INT＃引脚之一来生成中断。

2. CPU 确认中断并轮询连接到此 INT＃线（共享）的每个设备（实际上是其驱动程序）来调用它们的中断处理程序。服务中断所需的时间取决于共享该线路的设备数量。设备的中断服务例程（ISR）可以通过读取设备的内部寄存器来检查中断是否来自该设备，以识别中断的原因。

3. 中断服务程序（ISR）采取行动来处理中断。

在前述方法以及传统方法中，中断线是共享的：每个人都会接电话。此外，物理中断线是有限的。在下一节中，我们将看到 MSI 如何解决这些问题并促进中断管理。

重要说明

i.MX6 将 INTA/B/C/D 映射到 ARM GIC IRQ 155/154/153/152，这允许 PCIe 到 PCI 桥正常运行。请参阅 IMX6DQRM.pdf，第 225 页。

基于消息的中断类型 - MSI 和 MSI-X

有两种基于消息的中断机制：MSI 和 MSI-X，增强和扩展版本。MSI（或 MSI-X）只是使用 PCI Express 协议层来发出中断的一种方式，PCIe 根复杂（主机）负责中断 CPU。

传统上，设备被分配为中断线，当它想要向 CPU 发出中断信号时，必须断言这些线。这种信号方法是带外的，因为它使用了另一种方式（与主数据路径不同）来发送这样的控制信息。

然而，MSI 允许设备向特殊的内存映射 I/O 地址写入少量描述中断的数据，然后根复杂负责将相应的中断传递给 CPU。一旦端点设备想要生成 MSI 中断，它就会向消息地址寄存器中指定的地址发出写请求，数据内容指定在消息数据寄存器中。由于数据路径用于此，这是一种带内机制。此外，MSI 增加了可能的中断数量。这将在下一节中描述。

重要说明

PCI Express 根本没有单独的中断引脚。但是，它在软件级别上与传统中断兼容。为此，它需要 MSI 或 MSI-X，因为它使用特殊的带内消息来允许引脚断言或取消断言的模拟。换句话说，PCI Express 通过提供assert_INTx和deassert_INTx来模拟这种能力。消息包通过 PCI Express 串行链路发送。

在使用 MSI 的实现中，通常的步骤如下：

1. 设备通过发送 MSI 内存写来生成中断。

2. CPU 确认中断并调用适当的设备 ISR，因为这是根据 MSI 向量事先知道的。

3. 中断服务程序（ISR）采取行动来处理中断。

MSI 不是共享的，因此分配给设备的 MSI 在系统内是唯一的。不言而喻，MSI 实现显著减少了中断所需的总服务时间。

重要说明

大多数人认为 MSI 允许设备作为中断的一部分向处理器发送数据。这是一个误解。事实是，作为内存写事务的一部分发送的数据是由芯片组（实际上是根复杂）专门用于确定在哪个处理器上触发哪个中断；这些数据不可用于设备向中断处理程序传递附加信息。

MSI 机制

MSI 最初是作为 PCI 2.2 标准的一部分定义的，允许设备分配 1、2、4、8、16 或多达 32 个中断。设备被编程为写入地址以发出中断的信号（通常是中断控制器中的控制寄存器），并且一个 16 位数据字用于识别设备。中断号被添加到数据字中以识别中断。

PCI Express 端点可以通过向根端口发送标准的 PCI Express 发布写数据包来发出 MSI 信号。数据包由特定地址（由主机分配）和主机提供给端点的最多 32 个数据值（因此，32 个中断）组成。不同的数据值和地址值提供了比传统中断更详细的中断事件识别。中断屏蔽功能在 MSI 规范中是可选的。

这种方法确实有一些限制。32 个数据值只使用一个地址，这使得将单个中断定位到不同处理器变得困难。这种限制是因为与 MSI 相关联的内存写操作只能通过它们所针对的地址位置（而不是数据）来区分，这些地址位置由系统保留用于中断传递。

以下是由 PCI 控制器驱动程序执行的 PCI Express 设备的 MSI 配置步骤：

1. 总线枚举过程发生在启动期间。它包括内核 PCI 核心代码扫描 PCI 总线，以发现设备（换句话说，它为有效的供应商 ID 执行配置读取）。在发现 PCI Express 功能时，PCI 核心代码读取能力列表指针，以获取链式寄存器中第一个能力寄存器的位置。

2. 然后，PCI 核心代码搜索能力寄存器集。它会一直这样做，直到发现 MSI 能力寄存器集（能力 ID 为05h）。

3. 之后，PCI 核心代码配置设备，将内存地址分配给设备的消息地址寄存器。这是在传递中断请求时使用的内存写的目的地址。

4. PCI 核心代码检查设备的消息控制寄存器中的多消息能力字段，以确定设备希望分配给它多少个特定事件的消息。

5. 然后，核心代码分配与设备请求的数量相等或少于该数量的消息。至少会分配一个消息给设备。

6. 核心代码将基本消息数据模式写入设备的消息数据寄存器。

7. 最后，PCI 核心代码在设备的消息控制寄存器中设置 MSI 使能位，从而使其能够使用 MSI 内存写生成中断。

MSI-X 机制

2048地址和数据对。由于每个端点可用的地址值数量很大，因此可以将 MSI-X 消息路由到系统中的不同中断消费者，而不像 MSI 数据包只有单个地址可用。此外，具有 MSI-X 功能的端点还包括应用逻辑来屏蔽和保持未决中断，以及用于地址和数据对的内存表。

除上述之外，MSI-X 中断与 MSI 相同。但是，MSI 中的可选功能（如 64 位寻址和中断屏蔽）在 MSI-X 中变为强制性。

传统 INTx 模拟

因为 PCIe 声称与传统的并行 PCI 向后兼容，所以它还需要支持基于 INTx 的中断机制。但是这该如何实现呢？实际上，在经典 PCI 系统中有四条 INTx（INTA、INTB、INTC 和 INTD）物理 IRQ 线，它们都是电平触发的，实际上是低电平（换句话说，只要物理 INTx 线处于低电压，中断请求就是活动的）。那么在模拟版本中如何传输每个 IRQ 呢？

答案是 PCIe 通过使用一种称为 MSI 的带内信号机制来虚拟化 PCI 物理中断信号。由于每个物理线有两个级别（断开和断开），PCIe 为每条线提供两个消息，称为assert_INTx和deassert_INTx消息。总共有八种消息类型：assert_INTA、deassert_INTA，... assert_INTD、deassert_INTD。实际上，它们简单地被称为 INTx 消息。这样，INTx 中断就像 MSI 和 MSI-X 一样在 PCIe 链路上传播。

这种向后兼容性主要存在于 PCI 到 PCIe 桥接芯片，以便 PCI 设备可以在 PCIe 系统中正常工作，而无需修改驱动程序。

现在我们熟悉了 PCI 子系统中的中断分发。我们已经涵盖了传统的基于 INT-X 的机制和基于消息的机制。现在是时候深入代码，从数据结构到 API。

Linux 内核 PCI 子系统和数据结构

Linux 内核支持 PCI 标准，并提供处理此类设备的 API。在 Linux 中，PCI 实现可以大致分为以下主要组件：

• arch/arm/kernel/bios32.c。PCI BIOS 代码与 PCI 主机控制器代码以及 PCI 核心接口，以执行总线枚举和资源分配，如内存和中断。

BIOS 执行成功保证了系统中所有 PCI 设备被分配了可用 PCI 资源的部分，并且它们各自的驱动程序（称为从属或终端点驱动程序）可以利用 PCI 核心提供的设施来控制它们。

在这里，内核调用架构和特定于板的 PCI 功能的服务。PCI 配置的两个重要任务在这里完成。第一个任务是扫描总线上的所有 PCI 设备，对它们进行配置，并分配内存资源。第二个任务是配置设备。这里的配置意味着已经保留了资源（内存）并分配了 IRQ。这并不意味着初始化。初始化是特定于设备的，应该由设备驱动程序完成。PCI BIOS 可以选择跳过资源分配（例如，在 Linux 引导之前已经分配了资源，例如在 PC 场景中）。

• drivers/pci/host/，换句话说，drivers/pci/controller/pcie-rcar.c适用于 r-car SoCs）。然而，一些 SoCs 可能会实现来自特定供应商的相同 PCIe IP 块，比如 Synopsys DesignWare。这样的控制器可以在同一目录中找到，比如内核源代码中的drivers/pci/controller/dwc/。例如，i.MX6 的 PCIe IP 块来自这个供应商，其驱动程序实现在drivers/pci/controller/dwc/pci-imx6.c中。这部分处理 SoC（有时也是板）特定的初始化和配置，并可能调用 PCI BIOS。然而，它应该提供 PCI 总线访问和为 BIOS 以及 PCI 核心提供回调函数，这些函数将在 PCI 系统初始化期间和访问 PCI 总线进行配置周期时被调用。此外，它提供可用内存/IO 空间、INTx 中断线和 MSI 的资源信息。它应该便于 IO 空间访问（如果支持），并且可能还需要提供间接内存访问（如果硬件支持）。

• drivers/pci/probe.c：这个文件负责在系统中创建和初始化总线、设备以及桥接器的数据结构树。它处理总线/设备编号。它创建设备条目并提供proc/sysfs信息。它还为 PCI BIOS 和从属（终端点）驱动程序提供服务，并可选地支持热插拔（如果硬件支持）。它针对（EP）驱动程序接口查询并初始化枚举期间发现的相应设备。它还提供了 MSI 中断处理框架和 PCI Express 端口总线支持。以上所有内容足以促进 Linux 内核中设备驱动程序的开发。

PCI 数据结构

Linux 内核 PCI 框架有助于 PCI 设备驱动程序的开发，这些驱动程序建立在两个主要数据结构的基础上：struct pci_dev代表内核中的 PCI 设备，struct pci_driver代表 PCI 驱动程序。

结构体 pci_dev

这是内核在系统上实例化每个 PCI 设备的结构。它描述了设备并存储了一些状态参数。该结构在include/linux/pci.h中定义如下：

struct pci_dev {
  struct pci_bus    *bus; /* Bus this device is on */
  struct pci_bus *subordinate; /* Bus this device bridges to */
    struct proc_dir_entry *procent;
    struct pci_slot		*slot;
    unsigned short	vendor;
    unsigned short	device;
    unsigned short	subsystem_vendor;
    unsigned short	subsystem_device;
    unsigned int		class;
   /* 3 bytes: (base,sub,prog-if) */
   u8 revision;     /* PCI revision, low byte of class word */
   u8 hdr_type; /* PCI header type (multi' flag masked out) */
   u8 pin;                /* Interrupt pin this device uses */
   struct pci_driver *driver; /* Driver bound to this device */
   u64	dma_mask;
   struct device_dma_parameters dma_parms;
    struct device		dev;
    int	cfg_size;
    unsigned int	irq;
[...]
    unsigned int		no_msi:1;	/* May not use MSI */
    unsigned int no_64bit_msi:1; /* May only use 32-bit MSIs */
    unsigned int msi_enabled:1;
    unsigned int msix_enabled:1;     atomic_t enable_cnt;
[...]
};

在前面的块中，为了可读性，已删除了一些元素。对于剩下的元素，以下元素具有以下含义：

• procent是/proc/bus/pci/中的设备条目。

• slot是设备所在的物理插槽。

• vendor是设备制造商的供应商 ID。PCI 特别兴趣组织维护了这些数字的全球注册表，制造商必须申请分配给他们一个唯一的编号。此 ID 存储在设备配置空间中的一个 16 位寄存器中。

• device是一旦被探测出来就能识别此特定设备的 ID。这是与供应商相关的，没有官方注册表。这也存储在一个 16 位寄存器中。

• subsystem_vendor和subsystem_device指定了 PCI 子系统供应商和子系统设备 ID。它们可以用于进一步识别设备，就像我们之前看到的那样。

• class标识了设备所属的类。它存储在一个 16 位寄存器中（在设备配置空间中），其高 8 位标识基类或组。

• pin是设备使用的中断引脚，在传统的基于 INTx 的中断情况下。

• driver是与此设备关联的驱动程序。

• dev是此 PCI 设备的基础设备结构。

• cfg_size是配置空间的大小。

• irq是值得花时间研究的字段。当设备启动时，MSI(-X)模式未启用，并且直到通过pci_alloc_irq_vectors()API（旧驱动程序使用pci_enable_msi()）显式启用为止，它保持不变。

因此，irq首先对应于默认预分配的非 MSI IRQ。但是，根据以下情况之一，它的值或使用可能会发生变化：

a) 在 MSI 中断模式下（成功调用pci_alloc_irq_vectors()并设置了PCI_IRQ_MSI标志），此字段的（预分配）值将被新的 MSI 向量替换。该向量对应于分配向量的基本中断号，因此与向量 X（从 0 开始的索引）对应的 IRQ 号等同于（与）pci_dev->irq + X（参见pci_irq_vector()函数，旨在返回设备向量的 Linux IRQ 号）。

b) 在 MSI-X 中断模式下（成功调用pci_alloc_irq_vectors()并设置了PCI_IRQ_MSIX标志），此字段的（预分配）值不变（因为每个 MSI-X 向量都有其专用的消息地址和消息数据对，这不需要 1:1 的向量到条目映射）。但是，在此模式下，irq是无效的。在驱动程序中使用它来请求服务中断可能导致不可预测的行为。因此，如果需要 MSI(-X)，则应在驱动程序调用devm_equest_irq()之前调用pci_alloc_irq_vectors()函数（该函数在分配向量之前启用 MXI(-X)），因为 MSI(-X)通过与基于引脚的中断向量不同的向量传递。

• msi_enabled保存了 MSI IRQ 模式的启用状态。

• msix_enabled保存了 MSI-X IRQ 模式的启用状态。

• enable_cnt保存了pci_enable_device()被调用的次数。这有助于在所有pci_enable_device()的调用者都调用了pci_disable_device()之后才真正禁用设备。

结构体 pci_device_id

虽然struct pci_dev描述了设备，struct pci_device_id旨在标识设备。该结构定义如下：

struct pci_device_id {
    u32 vendor, device;
    u32 subvendor, subdevice;
    u32 class, class_mask;
    kernel_ulong_t driver_data;
};

要了解此结构对于 PCI 驱动程序的重要性，让我们描述其每个元素：

• vendor和device分别表示设备的供应商 ID 和设备 ID。两者配对以形成设备的唯一 32 位标识符。驱动程序依赖于这个 32 位标识符来识别其设备。

• subvendor和subdevice表示子系统 ID。

• class、class_mask是与类相关的 PCI 驱动程序，旨在处理给定类的每个设备。对于这样的驱动程序，应将vendor和device设置为PCI_ANY_ID。PCI 设备的不同类别在 PCI 规范中有描述。这两个值允许驱动程序指定它支持的 PCI 类设备的类型。

• driver_data是驱动程序私有的数据。此字段不用于标识设备，而是用于传递不同的数据以区分设备。

有三个宏允许您创建struct pci_device_id的特定实例。

• PCI_DEVICE：此宏用于通过创建一个struct pci_device_id来描述具有供应商和设备 ID 的特定 PCI 设备（PCI_DEVICE(vend,dev)），并将子供应商、子设备和与类相关的字段设置为PCI_ANY_ID。

• PCI_DEVICE_CLASS：此宏用于通过创建一个struct pci_device_id来描述特定的 PCI 设备类，该类与给定的class和class_mask参数匹配（PCI_DEVICE_CLASS(dev_class,dev_class_mask)）。供应商、设备、子供应商和子设备字段将设置为PCI_ANY_ID。典型示例是PCI_DEVICE_CLASS(PCI_CLASS_STORAGE_EXPRESS, 0xffffff)，它对应于 NVMe 设备的 PCI 类，并且无论供应商和设备 ID 是什么，都将匹配任何这些设备。

• PCI_DEVICE_SUB：此宏用于通过创建一个struct pci_device_id来描述具有子系统的特定 PCI 设备，其中子系统信息作为参数给出（PCI_DEVICE_SUB(vend, dev, subvend, subdev)）。

驱动程序支持的每个设备/类别都应该被放入同一个数组以供以后使用（我们将在两个地方使用它），如以下示例所示：

static const struct pci_device_id bt8xxgpio_pci_tbl[] = {
  { PCI_DEVICE(PCI_VENDOR_ID_BROOKTREE, PCI_DEVICE_ID_BT848) },
  { PCI_DEVICE(PCI_VENDOR_ID_BROOKTREE, PCI_DEVICE_ID_BT849) },
  { PCI_DEVICE(PCI_VENDOR_ID_BROOKTREE, PCI_DEVICE_ID_BT878) },
  { PCI_DEVICE(PCI_VENDOR_ID_BROOKTREE, PCI_DEVICE_ID_BT879) },
  { 0, },
};

每个pci_device_id结构都需要导出到用户空间，以便让热插拔和设备管理器（udev、mdev等）知道哪个驱动程序适用于哪个设备。将它们全部放入同一个数组的第一个原因是它们可以一次性导出。为了实现这一点，您应该使用MODULE_DEVICE_TABLE宏，如以下示例所示：

MODULE_DEVICE_TABLE(pci, bt8xxgpio_pci_tbl);

此宏创建一个具有给定信息的自定义部分。在编译时，构建过程（更精确地说是depmod）从驱动程序中提取这些信息，并构建一个名为modules.alias的人类可读表，位于/lib/modules/<kernel_version>/目录中。当内核告诉热插拔系统有新设备可用时，热插拔系统将参考modules.alias文件找到适当的驱动程序进行加载。

struct pci_driver

此结构表示 PCI 设备驱动程序的一个实例，无论它是什么，属于什么子系统。这是每个 PCI 驱动程序必须创建和填充的主要结构，以便能够将它们注册到内核中。struct pci_driver定义如下：

struct pci_driver {
   const char *name;
   const struct pci_device_id *id_table; int (*probe)(struct                                                   pci_dev *dev,
   const struct pci_device_id *id); void (*remove)(struct                                                 pci_dev *dev);
   int (*suspend)(struct pci_dev *dev, pm_message_t state);   int (*resume) (struct pci_dev *dev);	/* Device woken up */
   void (*shutdown) (struct pci_dev *dev); [...]
};

此结构中的元素部分已被删除，因为它们对我们没有兴趣。以下是结构中剩余字段的含义：

• name: 这是驱动程序的名称。由于驱动程序是通过其名称标识的，它必须在内核中所有 PCI 驱动程序中是唯一的。通常将此字段设置为与驱动程序的模块名称相同的名称。如果在相同的子系统总线中已经注册了具有相同名称的驱动程序，则您的驱动程序的注册将失败。要了解其内部工作原理，请查看elixir.bootlin.com/linux/v4.19/source/drivers/base/driver.c#L146中的driver_register()。

• id_table: 这应该指向先前描述的struct pci_device_id表。这是驱动程序中使用此结构的第二个也是最后一个地方。对于调用探测函数，它必须是非 NULL 的。

• 探测: 这是驱动程序的probe函数的指针。当 PCI 设备与驱动程序中的id_table中的条目匹配（通过供应商/产品 ID 或类 ID），PCI 核心会调用它。如果该方法成功初始化设备，则应返回0，否则返回负错误值。

• remove: 当此驱动程序处理的设备从系统中移除（从总线上消失）或驱动程序从内核中卸载时，PCI 核心会调用此函数。

• suspend、resume和shutdown: 这些是可选但建议的电源管理函数。在这些回调中，您可以使用与 PCI 相关的电源管理助手，如pci_save_state()或pci_restore_state()、pci_disable_device()或pci_enable_device()、pci_set_power_state()和pci_choose_state()。这些回调分别由 PCI 核心调用：

• 当设备被挂起时，此时状态作为回调的参数给出。

• 当设备被恢复时。这可能仅在调用suspend后发生。

• 为了设备的正确关闭。

以下是初始化 PCI 驱动程序结构的示例：

static struct pci_driver bt8xxgpio_pci_driver = {
    .name		= "bt8xxgpio",
    .id_table	= bt8xxgpio_pci_tbl,
    .probe		= bt8xxgpio_probe,
    .remove	= bt8xxgpio_remove,
    .suspend	= bt8xxgpio_suspend,
    .resume	= bt8xxgpio_resume,
};

注册 PCI 驱动程序

通过调用pci_register_driver()注册 PCI 核心的 PCI 驱动程序，给定一个指向先前设置的struct pci_driver结构的参数。这应该在模块的init方法中完成，如下所示：

static int init pci_foo_init(void)
{
    return pci_register_driver(&bt8xxgpio_pci_driver);
}

pci_register_driver()在注册成功时返回0，否则返回负错误值。这个返回值由内核处理。

然而，在模块卸载路径上，需要注销struct pci_driver，以防系统尝试使用对应模块已不存在的驱动程序。因此，卸载 PCI 驱动程序需要调用pci_unregister_driver()，并且指向与注册相同的结构体指针，如下所示。这应该在模块的exit函数中完成：

static void exit pci_foo_exit(void)
{
    pci_unregister_driver(&bt8xxgpio_pci_driver);
}

也就是说，由于这些操作在 PCI 驱动程序中经常重复，PCI 核心暴露了module_pci_macro()宏，以便自动处理注册/注销，如下所示：

module_pci_driver(bt8xxgpio_pci_driver);

这个宏更安全，因为它负责注册和注销，防止一些开发人员提供一个并忘记另一个。

现在我们熟悉了最重要的 PCI 数据结构 - struct pci_dev、pci_device_id和pci_driver，以及处理这些数据结构的连字符助手。逻辑的延续是驱动程序结构，在其中我们学习如何以及在哪里使用先前列举的数据结构。

PCI 驱动程序结构概述

在编写 PCI 设备驱动程序时，需要遵循一些步骤，其中一些需要按预定义的顺序执行。在这里，我们试图详细讨论每个步骤，解释适用的细节。

启用设备

在对 PCI 设备执行任何操作之前（即使只是读取其配置寄存器），必须启用此 PCI 设备，而且必须由代码显式地执行此操作。内核提供了pci_enable_device()来实现这一目的。此函数初始化设备，以便驱动程序可以使用它，并要求低级代码启用 I/O 和内存。它还处理 PCI 电源管理唤醒，以便如果设备被挂起，它也将被唤醒。以下是pci_enable_device()的样子：

int pci_enable_device(struct pci_dev *dev)

由于pci_enable_device()可能失败，因此必须检查其返回值，如以下示例所示：

int err;
    err = pci_enable_device(pci_dev);     if (err) {
    printk(KERN_ERR "foo_dev: Can't enable device.\n");
    return err;
}

请记住，pci_enable_device()将初始化内存映射和 I/O BARs。但是，您可能只想初始化其中一个，而不是另一个，要么是因为您的设备不支持两者，要么是因为您在驱动程序中不会同时使用两者。

为了不初始化 I/O 空间，可以使用启用方法的另一个变体pci_enable_device_mem()。另一方面，如果只需要处理 I/O 空间，可以使用pci_enable_device_io()变体。两种变体之间的区别在于，pci_enable_device_mem()将仅初始化内存映射 BARs，而pci_enable_device_io()将初始化 I/O BARs。请注意，如果设备启用了多次，每次操作都将增加struct pci_dev结构中的.enable_cnt字段，但只有第一次操作才会真正影响设备。

当要禁用 PCI 设备时，应该采用pci_disable_device()方法，无论您使用的是哪种启用变体。此方法向系统发出信号，表明 PCI 设备不再被系统使用。以下是其原型：

void pci_disable_device(struct pci_dev *dev)

pci_disable_device()还会在设备上禁用总线主控（如果激活）。但是，只有在pci_enable_device()（或其变体之一）的所有调用者都调用了pci_disable_device()之后，设备才会被禁用。

总线主控能力

PCI 设备可以根据定义在总线上启动事务，即在成为总线主控的那一刻。在启用设备之后，您可能希望启用总线主控。

实际上是通过在适当的配置寄存器中设置总线主控位来启用设备中的 DMA。PCI 核心提供了pci_set_master()来实现这一目的。此方法还调用pci_bios（实际上是 pcibios_set_master()）以执行必要的特定于体系结构的设置。pci_clear_master()将通过清除总线主控位来禁用 DMA。这是相反的操作：

void pci_set_master(struct pci_dev *dev)
void pci_clear_master(struct pci_dev *dev)

请注意，如果设备打算执行 DMA 操作，则必须调用pci_set_master()。

访问配置寄存器

一旦设备绑定到驱动程序并由驱动程序启用后，通常会访问设备内存空间。通常首先访问的是配置空间。传统 PCI 和 PCI-X 模式 1 设备有 256 字节的配置空间。PCI-X 模式 2 和 PCIe 设备有 4096 字节的配置空间。对于驱动程序能够访问设备配置空间至关重要，无论是为了读取对驱动程序的正常操作必不可少的信息，还是为了设置一些重要的参数。内核为不同大小的数据配置空间提供了标准和专用的 API（读取和写入）。

为了从设备配置空间中读取数据，可以使用以下原语：

int pci_read_config_byte(struct pci_dev *dev, int where,                          u8 *val);
int pci_read_config_word(struct pci_dev *dev, int where,                          u16 *val);
int pci_read_config_dword(struct pci_dev *dev, int where,                           u32 *val);

上述原语分别作为一个、两个或四个字节在此处由dev参数表示的 PCI 设备的配置空间中读取。read值返回到val参数。在写入数据到设备配置空间时，可以使用以下原语：

int pci_write_config_byte(struct pci_dev *dev, int where,                           u8 val);
int pci_write_config_word(struct pci_dev *dev, int where,                           u16 val);
int pci_write_config_dword(struct pci_dev *dev, int where,                            u32 val);

上述原语分别将一个、两个或四个字节写入设备配置空间。val参数表示要写入的值。

在读取或写入情况下，where参数是从配置空间开头的字节偏移量。但是，在内核中存在一些常用的配置偏移量，由include/uapi/linux/pci_regs.h中定义的符号命名的宏标识。以下是一个简短的摘录：

#define	PCI_VENDOR_ID	0x00	/*	16	bits	*/
#define	PCI_DEVICE_ID	0x02	/*	16	bits	*/
#define	PCI_STATUS		0x06	/*	16	bits	*/
#define PCI_CLASS_REVISION  0x08  /* High 24 bits are class,                                      low 8 revision */
#define    PCI_REVISION_ID   0x08  /* Revision ID */
#define    PCI_CLASS_PROG    0x09  /* Reg. Level Programming                                       Interface */
#define    PCI_CLASS_DEVICE  0x0a  /* Device class */
[...]

因此，要获取给定 PCI 设备的修订 ID，可以使用以下示例：

static unsigned char foo_get_revision(struct pci_dev *dev)
{
    u8 revision;
    pci_read_config_byte(dev, PCI_REVISION_ID, &revision);
    return revision;
}

在上面的例子中，我们使用了pci_read_config_byte()，因为修订仅由一个字节表示。

重要提示

由于数据以小端格式存储在（和从）PCI 设备中，读取原语（实际上是word和dword变体）负责将读取的数据转换为 CPU 的本机字节顺序，并且写入原语（word和dword变体）负责在将数据写入设备之前将数据从本机 CPU 字节顺序转换为小端格式。

访问内存映射 I/O 资源

内存寄存器用于几乎所有其他事情，例如用于突发事务。这些寄存器实际上对应于设备内存 BAR。然后，为系统地址空间中的每个寄存器分配一个内存区域，以便将对这些区域的任何访问重定向到相应的设备，从而针对与 BAR 对应的正确本地（在设备中）内存。这就是内存映射 I/O。

在 Linux 内核内存映射 I/O 世界中，通常在创建映射之前请求（实际上是声明）内存区域是很常见的。您可以使用request_mem_region()和ioremap()原语来实现这两个目的。以下是它们的原型：

struct resource *request_mem_region (unsigned long start,
                                     unsigned long n,                                      const char *name)
void iomem *ioremap(unsigned long phys_addr,                     unsigned long size);

request_mem_region()是一个纯预留机制，不执行任何映射。它依赖于其他驱动程序应该礼貌并应该在他们的轮次上调用request_mem_region()，这将防止另一个驱动程序重叠已经被声明的内存区域。除非此调用成功返回，否则不应映射或访问声明的区域。在其参数中，name表示要赋予资源的名称，start表示应为其创建映射的地址，n表示映射应有多大。要获取给定 BAR 的此信息，可以使用pci_resource_start()，pci_resource_len()，甚至pci_resource_end()，其原型如下：

• unsigned long pci_resource_start (struct pci_dev *dev, int bar): 此函数返回与索引为 bar 的 BAR 关联的第一个地址（内存地址或 I/O 端口号）。

• unsigned long pci_resource_len (struct pci_dev *dev, int bar): 此函数返回 BAR bar的大小。

• unsigned long pci_resource_end (struct pci_dev *dev, int bar): 此函数返回作为 I/O 区域编号bar的一部分的最后地址。

• unsigned long pci_resource_flags (struct pci_dev *dev, int bar): 此函数不仅与内存资源 BAR 相关。它实际上返回与此资源关联的标志。IORESOURCE_IO表示 BAR bar是 I/O 资源（因此适用于 I/O 映射 I/O），而IORESOURCE_MEM表示它是内存资源（用于内存映射 I/O）。

另一方面，ioremap()确实创建了实际映射，并返回映射区域上的内存映射 I/O cookie。例如，以下代码显示了如何映射给定设备的bar0：

unsigned long bar0_base; unsigned long bar0_size;
void iomem *bar0_map_membase;
/* Get the PCI Base Address Registers */
bar0_base = pci_resource_start(pdev, 0);
bar0_size = pci_resource_len(pdev, 0);
/*  * think about managed version and use  * devm_request_mem_regions()	 */
if (request_mem_region(bar0_base, bar0_size, "bar0-mapping")) {
    /* there is an error */
    goto err_disable;
}
/* Think about managed version and use devm_ioremap instead */ bar0_map_membase = ioremap(bar0_base, bar0_size);
if (!bar0_map_membase) {
    /* error */
    goto err_iomap;
}
/* Now we can use ioread32()/iowrite32() on bar0_map_membase*/

前面的代码运行良好，但很繁琐，因为我们需要为每个 BAR 执行此操作。实际上，request_mem_region()和ioremap()是非常基本的原语。PCI 框架提供了许多与 PCI 相关的函数，以便简化这些常见任务：

int pci_request_region(struct pci_dev *pdev, int bar,
                       const char *res_name)
int pci_request_regions(struct pci_dev *pdev,                         const char *res_name)
void iomem *pci_iomap(struct pci_dev *dev, int bar,
                      unsigned long maxlen)
void iomem *pci_iomap_range(struct pci_dev *dev, int bar,
                           unsigned long offset,                            unsigned long maxlen)
void iomem *pci_ioremap_bar(struct pci_dev *pdev, int bar)
void pci_iounmap(struct pci_dev *dev, void iomem *addr)
void pci_release_regions(struct pci_dev *pdev)

前面的辅助程序可以描述如下：

• pci_request_regions()标记与pdev PCI 设备关联的所有 PCI 区域为所有者res_name所保留。在其参数中，pdev是要保留其资源的 PCI 设备，res_name是要与资源关联的名称。另一方面，pci_request_region()针对由bar参数标识的单个 BAR。

• pci_iomap()为 BAR 创建映射。您可以使用ioread*()和iowrite*()来访问它。maxlen指定要映射的最大长度。如果要在不先检查其长度的情况下访问完整的 BAR，请在此处传递0。

• pci_iomap_range()从 BAR 的偏移开始创建映射。生成的映射从offset开始，宽度为maxlen。maxlen指定要映射的最大长度。如果要从offset到结尾访问完整的 BAR，请在此处传递0。

• pci_ioremap_bar()提供了一种无误巧的方式（相对于pci_ioremap()）来执行 PCI 内存重映射。它确保 BAR 实际上是一个内存资源，而不是一个 I/O 资源。然而，它映射整个 BAR 大小。

• pci_iounmap()是pci_iomap()的相反操作，用于取消映射。它的addr参数对应于先前由pci_iomap()返回的 cookie。

• pci_release_regions()是pci_request_regions()的相反操作。它释放先前声明（保留）的 PCI I/O 和内存资源。pci_release_region()针对单个 BAR 变体。

使用这些辅助程序，我们可以重新编写与 BAR1 相同的代码。这将如下所示：

#define DRV_NAME "foo-drv"
void iomem *bar1_map_membase;
int err;
err = pci_request_regions(pci_dev, DRV_NAME);
if (err) {
    /* an error occured */ goto error;
}
bar1_map_membase = pci_iomap(pdev, 1, 0);
if (!bar1_map_membase) {
    /* an error occured */
    goto err_iomap;
}

在内存区域被声明和映射之后，提供平台抽象的ioread*()和iowrite*()API 访问映射的寄存器。

访问 I/O 端口资源

I/O 端口访问需要经过与 I/O 内存相同的步骤，尽管底层机制不同：请求 I/O 区域，映射 I/O 区域（这不是强制性的，这只是一种礼貌），并访问 I/O 区域。

前两个步骤已经在您不知不觉中得到了解决。实际上，pci_requestregion*()原语处理 I/O 端口和 I/O 内存。它依赖于资源标志（pci_resource_flags()）以便调用适当的低级辅助程序（（request_region()）用于 I/O 端口或request_mem_region()用于 I/O 内存：

unsigned long flags = pci_resource_flags(pci_dev, bar);
if (flags & IORESOURCE_IO)
    /* using request_region() */
else if (flag & IORESOURCE_MEM)
    /* using request_mem_region() */

因此，无论资源是 I/O 内存还是 I/O 端口，您都可以安全地使用pci_request_regions()或其单个 BAR 变体pci_request_region()。

同样适用于 I/O 端口映射。pci_iomap*()原语能够处理 I/O 端口或 I/O 内存。它们也依赖于资源标志，并调用适当的辅助程序来创建映射。根据资源类型，底层映射函数是ioremap()用于 I/O 内存，这是IORESOURCE_MEM类型的资源，以及__pci_ioport_map()用于 I/O 端口，对应于IORESOURCE_IO类型的资源。__pci_ioport_map()是一个与体系结构相关的函数（实际上被 MIPS 和 SH 体系结构覆盖），大多数情况下对应于ioport_map()。

要确认我们刚才说的话，我们可以看一下pci_iomap_range()函数的主体，pci_iomap()依赖于它：

void iomem *pci_iomap_range(struct pci_dev *dev, int bar,
                            unsigned long offset,                             unsigned long maxlen)
{
    resource_size_t start = pci_resource_start(dev, bar);
    resource_size_t len = pci_resource_len(dev, bar);
    unsigned long flags = pci_resource_flags(dev, bar);
    if (len <= offset || !start)
        return NULL;
    len -= offset; start += offset;
    if (maxlen && len > maxlen)
        len = maxlen;
    if (flags & IORESOURCE_IO)
        return pci_ioport_map(dev, start, len);
    if (flags & IORESOURCE_MEM)
        return ioremap(start, len);
    /* What? */
    return NULL;
}

然而，当涉及访问 I/O 端口时，API 完全改变。以下是用于访问 I/O 端口的辅助程序。这些函数隐藏了底层映射的细节和它们的类型。以下列出了内核提供的用于访问 I/O 端口的函数：

u8 inb(unsigned long port);
u16 inw(unsigned long port);
u32 inl(unsigned long port);
void outb(u8 value, unsigned long port);
void outw(u16 value, unsigned long port);
void outl(u32 value, unsigned long port);

在前面的摘录中，in*()系列从port位置分别读取一个、两个或四个字节。获取的数据由一个值返回。另一方面，out*()系列将一个、两个或四个字节写入到port位置中的value参数中。

处理中断

需要为设备服务中断的驱动程序首先需要请求这些中断。通常在probe()方法中请求中断是很常见的。也就是说，为了处理传统和非 MSI IRQ，驱动程序可以直接使用pci_dev->irq字段，这在设备被探测时就预先分配好了。

然而，对于更通用的方法，建议使用pci_alloc_irq_vectors() API。此函数定义如下：

int pci_alloc_irq_vectors(struct pci_dev *dev,                           unsigned int min_vecs,
                          unsigned int max_vecs,                           unsigned int flags);

如果成功，上述函数将返回分配的向量数（如果成功可能小于max_vecs），或者在出现错误时返回负错误代码。分配的向量数始终至少达到min_vecs。如果对于dev来说少于min_vecs个中断向量是可用的，函数将以-ENOSPC失败。

这个函数的优点是它可以处理传统中断和 MSI 或 MSI-X 中断。根据flags参数，驱动程序可以指示 PCI 层为此设备设置 MSI 或 MSI-X 功能。此参数用于指定设备和驱动程序使用的中断类型。可能的标志在include/linux/pci.h中定义：

• PCI_IRQ_LEGACY：一个传统的 IRQ 向量。

• PCI_IRQ_MSI：在成功路径上，pci_dev->msi_enabled设置为1。

• PCI_IRQ_MSIX：在成功路径上，pci_dev->msix_enabled设置为1。

• PCI_IRQ_ALL_TYPES：这允许尝试分配上述任何一种中断，但按固定顺序。总是首先尝试 MSI-X 模式，并在成功时立即返回。如果 MSI-X 失败，则尝试 MSI。如果 MSI-X 和 MSI 都失败，则使用传统模式作为后备。驱动程序可以依赖于pci_dev->msi_enabled和pci_dev->msix_enabled来确定哪种模式成功。

• PCI_IRQ_AFFINITY：这允许关联自动分配。如果设置，pci_alloc_irq_vectors()将在可用的 CPU 周围分配中断。

要获取要传递给request_irq()和free_irq()的 Linux IRQ 编号，对应于一个向量，请使用以下函数：

int pci_irq_vector(struct pci_dev *dev, unsigned int nr);

在上述中，dev是要操作的 PCI 设备，nr是设备相关的中断向量索引（从 0 开始）。现在让我们更仔细地看看这个函数是如何工作的：

int pci_irq_vector(struct pci_dev *dev, unsigned int nr)
{
    if (dev->msix_enabled) {
        struct msi_desc *entry;
        int i = 0;
        for_each_pci_msi_entry(entry, dev) {
            if (i == nr)
                return entry->irq;
            i++;
        }
        WARN_ON_ONCE(1);
        return -EINVAL;
    }
    if (dev->msi_enabled) {
        struct msi_desc *entry = first_pci_msi_entry(dev);
        if (WARN_ON_ONCE(nr >= entry->nvec_used))
            return -EINVAL;
    } else {
        if (WARN_ON_ONCE(nr > 0))
            return -EINVAL;
    }
    return dev->irq + nr;
}

在上述摘录中，我们可以看到 MSI-X 是第一次尝试（if (dev->msix_enabled)）。此外，返回的 IRQ 与设备探测时预分配的pci_dev->irq没有任何关系。但是如果启用了 MSI（dev->msi_enabled为真），那么这个函数将执行一些合理性检查，并返回dev->irq + nr。这证实了在 MSI 模式下操作时，pci_dev->irq被替换为一个新值，这个新值对应于分配的 MSI 向量的基本中断编号。最后，您会注意到在传统模式下没有特殊检查。

实际上，在传统模式下，预分配的pci_dev->irq保持不变，只有一个分配的向量。因此，在传统模式下操作时，nr应该是0。在这种情况下，返回的向量什么都不是，只是dev->irq。

一些设备可能不支持使用传统线中断，这种情况下，驱动程序可以指定只接受 MSI 或 MSI-X：

nvec =
    pci_alloc_irq_vectors(pdev, 1, nvec,                           PCI_IRQ_MSI | PCI_IRQ_MSIX);
if (nvec < 0)
    goto out_err;

重要提示

请注意，MSI/MSI-X 和传统中断是互斥的，参考设计默认支持传统中断。一旦在设备上启用了 MSI 或 MSI-X 中断，它将一直保持在这种模式，直到再次被禁用。

传统 INTx IRQ 分配

PCI 总线类型（struct bus_type pci_bus_type）的探测方法是pci_device_probe()，实现在drivers/pci/pci-driver.c中。每当新的 PCI 设备添加到总线上或者新的 PCI 驱动程序注册到系统时，都会调用这个方法。这个函数调用pci_assign_irq(pci_dev)，然后调用pcibios_alloc_irq(pci_dev)来为 PCI 设备分配一个 IRQ，即著名的pci_dev->irq。技巧开始在pci_assign_irq()中发生。pci_assign_irq()读取 PCI 设备连接的引脚，如下：

u8 pin;
pci_read_config_byte(dev, PCI_INTERRUPT_PIN, &pin);
/* (1=INTA, 2=INTB, 3=INTD, 4=INTD) */

接下来的步骤依赖于 PCI 主机桥，其驱动程序应该公开一些回调，包括一个特殊的回调.map_irq，其目的是根据设备的插槽和先前读取的引脚为设备创建 IRQ 映射：

void pci_assign_irq(struct pci_dev *dev)
{
    int irq = 0; u8 pin;
    struct pci_host_bridge *hbrg =                pci_find_host_bridge(dev->bus);
    if (!(hbrg->map_irq)) {
    pci_dbg(dev, "runtime IRQ mapping not provided by arch\n");
         return;
    }
    pci_read_config_byte(dev, PCI_INTERRUPT_PIN, &pin);
    if (pin) {
        [...]
        irq = (*(hbrg->map_irq))(dev, slot, pin);
        if (irq == -1)
            irq = 0;
    }
    dev->irq = irq;
    pci_dbg(dev, "assign IRQ: got %d\n", dev->irq);
    /* Always tell the device, so the driver knows what is the
     * real IRQ to use; the device does not use it.      */
    pci_write_config_byte(dev, PCI_INTERRUPT_LINE, irq);
}

这是设备探测期间 IRQ 的第一个分配。回到pci_device_probe()函数，pci_assign_irq()之后调用的下一个方法是pcibios_alloc_irq()。然而，pcibios_alloc_irq()被定义为一个弱函数，只有 AArch64 架构才覆盖，位于arch/arm64/kernel/pci.c中，并且依赖于 ACPI（如果启用）来修改分配的 IRQ。也许在未来其他架构也会想要覆盖这个函数。

pci_device_probe()的最终代码如下：

static int pci_device_probe(struct device *dev)
{
    int error;
    struct pci_dev *pci_dev = to_pci_dev(dev);
    struct pci_driver *drv = to_pci_driver(dev->driver);
    pci_assign_irq(pci_dev);
    error = pcibios_alloc_irq(pci_dev);
    if (error < 0)
        return error;
    pci_dev_get(pci_dev);
    if (pci_device_can_probe(pci_dev)) {
        error = pci_device_probe(drv, pci_dev);
        if (error) {
            pcibios_free_irq(pci_dev);
            pci_dev_put(pci_dev);
        }
    }
    return error;
}

重要提示

PCI_INTERRUPT_LINE中包含的 IRQ 值在调用pci_enable_device()之后才是有效的。但是，外围设备驱动程序不应该改变PCI_INTERRUPT_LINE，因为它反映了 PCI 中断如何连接到中断控制器，这是不可更改的。

模拟 INTx IRQ 交换

请注意，大多数处于传统 INTx 模式的 PCIe 设备将默认为本地 INTA“虚拟线输出”，对于许多通过 PCIe/PCI 桥连接的物理 PCI 设备也是如此。操作系统最终会在系统中的所有外围设备之间共享 INTA 输入；所有共享相同 IRQ 线的设备 - 我会让你想象一下灾难。

解决这个问题的方法是“虚拟线 INTx IRQ 交换”。回到pci_device_probe()函数的代码，它调用了pci_assign_irq()。如果你看一下这个函数的主体部分（在drivers/pci/setup-irq.c中），你会注意到一些交换操作，这些操作旨在解决这个问题。

锁定注意事项

许多设备驱动程序通常有一个每设备自旋锁，在中断处理程序中会使用。由于在基于 Linux 的系统上中断是非可重入的，因此在使用基于引脚的中断或单个 MSI 时，不需要禁用中断。但是，如果设备使用多个中断，驱动程序必须在持有锁时禁用中断。这将防止死锁，如果设备发送不同的中断，其处理程序将尝试获取已被正在服务的中断锁定的自旋锁。因此，在这种情况下要使用的锁原语是spin_lock_irqsave()或spin_lock_irq()，它们会禁用本地中断并获取锁。您可以参考第一章**，嵌入式开发人员的 Linux 内核概念，了解有关锁定原语和中断管理的更多详细信息。

关于传统 API 的说明

仍然有许多驱动程序使用旧的现在已弃用的 MSI 或 MSI-X API，包括pci_enable_msi()、pci_disable_msi()、pci_enable_msix_range()、pci_enable_msix_exact()和pci_disable_msix()。

前面列出的 API 在新代码中都不应该使用。然而，以下是一个尝试使用 MSI 并在 MSI 不可用时回退到传统中断模式的代码摘录的例子：

    int err;
    /* Try using MSI interrupts */
    err = pci_enable_msi(pci_dev);
    if (err)
        goto intx;
    err = devm_request_irq(&pci_dev->dev, pci_dev->irq,
                        my_msi_handler, 0, "foo-msi", priv);
    if (err) {
        pci_disable_msi(pci_dev);
        goto intx;
    }
    return 0;
    /* Try using legacy interrupts */
intx:
    dev_warn(&pci_dev->dev,
    "Unable to use MSI interrupts, falling back to legacy\n");
    err = devm_request_irq(&pci_dev->dev, pci_dev->irq,
             my_shared_handler, IRQF_SHARED, "foo-intx", priv);
    if (err) {
        dev_err(pci_dev->dev, "no usable interrupts\n");
        return err;
    }
    return 0;

由于前面的代码包含了已弃用的 API，将其转换为新的 API 可能是一个很好的练习。

现在我们已经完成了通用 PCI 设备驱动程序结构，并解决了这些驱动程序中的中断管理问题，我们可以向前迈进一步，利用设备的直接内存访问能力。

PCI 和直接内存访问（DMA）

为了加快数据传输速度并通过允许 CPU 不执行繁重的内存复制操作来卸载 CPU 负担，控制器和设备都可以配置为执行直接内存访问（DMA），这是一种在设备和主机之间交换数据而不涉及 CPU 的方式。根据根复杂性，PCI 地址空间可以是 32 位或 64 位。

作为 DMA 传输的源或目的地的系统内存区域称为 DMA 缓冲区。但是，DMA 缓冲区内存范围取决于总线地址的大小。这源自 ISA 总线，其宽度为 24 位。在这样的总线上，DMA 缓冲区只能存在于系统内存的底部 16MB。这个底部内存也被称为ZONE_DMA。但是，PCI 总线没有这样的限制。经典 PCI 总线支持 32 位寻址，PCIe 将其扩展到 64 位。因此，可以使用两种不同的地址格式：32 位地址格式和 64 位地址格式。为了调用 DMA API，驱动程序应包含#include <linux/dma-mapping.h>。

为了告知内核 DMA 可用缓冲区的任何特殊需求（包括指定总线宽度），可以使用dma_set_mask()，其定义如下：

dma_set_mask(struct device *dev, u64 mask);

这将有助于系统在有效的内存分配方面，特别是如果设备可以直接寻址系统 RAM 中 4GB 以上的物理 RAM 中的“一致内存”。在上面的帮助程序中，dev是 PCI 设备的基础设备，mask是要使用的实际掩码，您可以使用DMA_BIT_MASK宏以及实际总线宽度来指定。dma_set_mask()在成功时返回0。任何其他值都表示发生了错误。

以下是 32 位（或 64 位）系统的示例：

int err = 0;
err = pci_set_dma_mask(pci_dev, DMA_BIT_MASK(32));
/*
 * OR the below on a 64 bits system:
 * err = pci_set_dma_mask(dev, DMA_BIT_MASK(64));
 */
if (err) {
    dev_err(&pci_dev->dev,
            "Required dma mask not supported, \
              failed to initialize device\n");
    goto err_disable_pci_dev;
}

也就是说，DMA 传输需要合适的内存映射。这种映射包括分配 DMA 缓冲区并为每个生成总线地址，这些地址的类型是dma_addr_t。由于 I/O 设备通过总线控制器和任何中间 I/O 内存管理单元（IOMMU）查看 DMA 缓冲区，因此生成的总线地址将被提供给设备，以便通知其 DMA 缓冲区的位置。由于每个内存映射还会产生一个虚拟地址，因此不仅会生成总线地址，还会为映射生成虚拟地址。为了使 CPU 能够访问缓冲区，DMA 服务例程还将 DMA 缓冲区的内核虚拟地址映射到总线地址。

有两种（PCI）DMA 映射类型：连贯映射和流映射。对于任何一种，内核都提供了一个健壮的 API，可以屏蔽许多处理 DMA 控制器的内部细节。

PCI 连贯（又称一致）映射

这种映射被称为连贯，因为它为设备执行 DMA 操作分配了非缓存（连贯）和非缓冲内存。由于设备或 CPU 的写入可以立即被任一方读取，而不必担心缓存一致性，因此这种映射也是同步的。所有这些使得连贯映射对系统来说太昂贵，尽管大多数设备都需要它。但是，从代码的角度来看，它更容易实现。

以下函数设置了一个连贯的映射：

void * pci_alloc_consistent(struct pci_dev *hwdev, size_t size,
                            dma_addr_t *dma_handle)

通过上述方法，为映射分配的内存保证是物理上连续的。size是您需要分配的区域的长度。此函数返回两个值：您可以用来从 CPU 访问它的虚拟地址和dma_handle，第三个参数，它是一个输出参数，对应于函数调用为分配的区域生成的总线地址。总线地址实际上是您传递给 PCI 设备的地址。

请注意，pci_alloc_consistent()实际上是dma_alloc_coherent()的一个简单包装，设置了GFP_ATOMIC标志，这意味着分配不会休眠，并且可以安全地在原子上下文中调用它。如果您希望更改分配标志，例如使用GFP_KERNEL而不是GFP_ATOMIC，则可以使用dma_alloc_coherent()（强烈建议）。

请记住，映射是昂贵的，它最少可以分配一页。在底层，它只分配 2 的幂次方的页数。页面的顺序是通过int order = get_order(size)获得的。这样的映射应该用于设备寿命的缓冲区。

要取消映射并释放这样的 DMA 区域，可以调用pci_free_consistent()：

pci_free_consistent(dev, size, cpu_addr, dma_handle);

在这里，cpu_addr和dma_handle对应于pci_alloc_consistent()返回的内核虚拟地址和总线地址。虽然映射函数可以从原子上下文中调用，但这个函数可能不能在这样的上下文中调用。

还要注意，pci_free_consistent()是dma_free_coherent()的一个简单包装，如果映射是使用dma_alloc_coherent()完成的，可以使用它：

#define DMA_ADDR_OFFSET	0x14
#define DMA_REG_SIZE_OFFSET		0x32
[...]
int do_pci_dma (struct pci_dev *pci_dev, int direction,                 size_t count)
{
    dma_addr_t dma_pa;
    char *dma_va;
    void iomem *dma_io;
    /* should check errors */
    dma_io = pci_iomap(dev, 2, 0);
    dma_va = pci_alloc_consistent(&pci_dev->dev, count,                                   &dma_pa);
    if (!dma_va)
        return -ENOMEM;
    /* may need to clear allocated region */
    memset(dma_va, 0, count);
    /* set up the device */
    iowrite8(CMD_DISABLE_DMA, dma_io + REG_CMD_OFFSET);
    iowrite8(direction ? CMD_WR : CMD_RD);
    /* Send bus address to the device */
    iowrite32(dma_pa, dma_io + DMA_ADDR_OFFSET);
    /* Send size to the device */
    iowrite32(count, dma_io + DMA_REG_SIZE_OFFSET);
    /* Start the operation */
    iowrite8(CMD_ENABLE_DMA, dma_io + REG_CMD_OFFSET);
    return 0;
}

前面的代码展示了如何执行 DMA 映射并将结果总线地址发送到设备。在现实世界中，可能会引发中断。然后您应该在驱动程序中处理它。

流式 DMA 映射

另一方面，流式映射在代码方面有更多的约束。首先，这样的映射需要使用已经分配的缓冲区。此外，已经映射的缓冲区属于设备而不再属于 CPU。因此，在 CPU 可以使用缓冲区之前，应该首先取消映射，以解决可能的缓存问题。

如果需要启动写事务（CPU 到设备），驱动程序应该在映射之前将数据放入缓冲区。此外，必须指定数据应该移动的方向，并且只能基于这个方向使用数据。

缓冲区在可以被 CPU 访问之前必须取消映射的原因是因为缓存。不用说 CPU 映射是可缓存的。dma_map_*()系列函数（实际上是由pci_map_*()函数包装）用于流式映射，将首先清除/使无效与缓冲区相关的缓存，并且依赖于 CPU 在相应的dma_unmap_*()（由pci_unmap_*()函数包装）之前不访问这些缓冲区。在此期间，这些取消映射将再次使缓存无效（如果有必要），以便 CPU 可以读取设备写入内存的任何数据之前的任何推测获取。只有在这个时候 CPU 才能访问这些缓冲区。

有流式映射可以接受多个非连续和分散的缓冲区。然后我们可以列举两种形式的流式映射：

• 单缓冲区映射，只允许单页映射

• 分散/聚集映射，允许传递多个分散在内存中的缓冲区

它们中的每一个在以下各节中介绍。

单缓冲区映射

这包括映射单个缓冲区。它是用于偶尔映射的。也就是说，您可以使用以下方法设置单个缓冲区：

dma_addr_t pci_map_single(struct pci_dev *hwdev, void *ptr,
                          size_t size, int direction)

direction应该是PCI_DMA_BIDIRECTION，PCI_DMA_TODEVICE，PCI_DMA_FROMDEVICE或PCI_DMA_NONE。ptr是缓冲区的内核虚拟地址，dma_addr_t是返回的总线地址，可以发送到设备。您应该确保使用真正匹配数据移动方式的方向，而不仅仅是DMA_BIDIRECTIONAL。pci_map_single()是dma_map_single()的一个简单包装，方向映射到DMA_TO_DEVICE，DMA_FROM_DEVICE或DMA_BIDIRECTIONAL。

您应该使用以下方法释放映射：

Void pci_unmap_single(struct pci_dev *hwdev,                       dma_addr_t dma_addr,
                      size_t size, int direction)

这是dma_unmap_single()的一个包装。dma_addr应该与pci_map_single()返回的地址相同（或者如果您使用了dma_map_single()，则应该与其返回的地址相同）。direction和size应该与您在映射中指定的相匹配。

以下是流式映射的简化示例（实际上是单个缓冲区）：

int do_pci_dma (struct pci_dev *pci_dev, int direction,
                void *buffer, size_t count)
{
    dma_addr_t dma_pa;
    /* bus address */
    void iomem *dma_io;
    /* should check errors */
    dma_io = pci_iomap(dev, 2, 0);
    dma_dir = (write ? DMA_TO_DEVICE : DMA_FROM_DEVICE);
    dma_pa = pci_map_single(pci_dev, buffer, count, dma_dir);
    if (!dma_va)
        return -ENOMEM;
    /* may need to clear allocated region */
    memset(dma_va, 0, count);
    /* set up the device */
    iowrite8(CMD_DISABLE_DMA, dma_io + REG_CMD_OFFSET);
    iowrite8(direction ? CMD_WR : CMD_RD);
    /* Send bus address to the device */
    iowrite32(dma_pa, dma_io + DMA_ADDR_OFFSET);
    /* Send size to the device */
    iowrite32(count, dma_io + DMA_REG_SIZE_OFFSET);
    /* Start the operation */
    iowrite8(CMD_ENABLE_DMA, dma_io + REG_CMD_OFFSET);
    return 0;
}

在前面的示例中，buffer应该已经被分配并包含数据。然后它被映射，其总线地址被发送到设备，并且 DMA 操作被启动。下一个代码示例（作为 DMA 事务的中断处理程序实现）演示了如何从 CPU 端处理缓冲区：

void pci_dma_interrupt(int irq, void *dev_id)
{
    struct private_struct *priv =     (struct private_struct *) dev_id;
    /* Unmap the DMA buffer */
    pci_unmap_single(priv->pci_dev, priv->dma_addr,
                     priv->dma_size, priv->dma_dir);
    /* now it is safe to access the buffer */
    [...]
}

在前面的示例中，映射在 CPU 可以处理缓冲区之前被释放。

散射/聚集映射

散射/聚集映射是流式 DMA 映射的第二类，您可以在一次传输中传输多个（不一定是物理上连续的）缓冲区域，而不是分别映射每个缓冲区并逐个传输它们。为了设置scatterlist映射，您应该首先分配您的散射缓冲区，这些缓冲区必须是页面大小，除了最后一个可能有不同的大小。之后，您应该分配一个scatterlist数组，并使用sg_set_buf()将先前分配的缓冲区填充进去。最后，您必须在scatterlist数组上调用dma_map_sg()。完成 DMA 后，调用dma_unmap_sg()来取消映射scatterlist条目。

虽然您可以通过映射每个缓冲区逐个发送多个缓冲区的内容，但是散射/聚集可以通过一次发送scatterlist指针以及一个长度（列表中的条目数）来一次发送它们。

u32 *wbuf1, *wbuf2, *wbuf3;
struct scatterlist sgl[3];
int num_mapped;
wbuf1 = kzalloc(PAGE_SIZE, GFP_DMA);
wbuf2 = kzalloc(PAGE_SIZE, GFP_DMA);
/* size may be different for the last entry */
wbuf3 = kzalloc(CUSTOM_SIZE, GFP_DMA);
sg_init_table(sg, 3);
sg_set_buf(&sgl[0], wbuf1, PAGE_SIZE);
sg_set_buf(&sgl[1], wbuf2, PAGE_SIZE);
sg_set_buf(&sgl[2], wbuf3, CUSTOM_SIZE);
num_mapped = pci_map_sg(NULL, sgl, 3, PCI_DMA_BIDIRECTIONAL);

首先要注意的是，pci_map_sg()是dma_map_sg()的一个简单包装。在前面的代码中，我们使用了sg_init_table()，这导致了一个静态分配的表。我们可以使用sg_alloc_table()进行动态分配。此外，我们可以使用for_each_sg()宏，以便循环遍历每个sg（使用sg_set_page()助手来设置此 scatterlist 绑定的页面（您不应该直接分配页面）。以下是涉及此类助手的示例：

static int pci_map_memory(struct page **pages,
                          unsigned int num_entries,
                          struct sg_table *st)
{
    struct scatterlist *sg;
    int i;
    if (sg_alloc_table(st, num_entries, GFP_KERNEL))
        goto err;
    for_each_sg(st->sgl, sg, num_entries, i)
        sg_set_page(sg, pages[i], PAGE_SIZE, 0);
    if (!pci_map_sg(priv.pcidev, st->sgl, st->nents,
                    PCI_DMA_BIDIRECTIONAL))
        goto err;
    return 0;
err:
    sg_free_table(st);
    return -ENOMEM;
}

在前面的代码块中，页面应该已经被分配，并且显然应该是PAGE_SIZE大小。st是一个输出参数，在此函数的成功路径上将被适当设置。

再次注意，scatterlist 条目必须是页面大小（除了最后一个条目可能有不同的大小）。对于输入 scatterlist 中的每个缓冲区，dma_map_sg()确定要给设备的适当总线地址。每个缓冲区的总线地址和长度存储在 struct scatterlist 条目中，但它们在结构中的位置因架构而异。因此，有两个宏可以用于使您的代码可移植：

• dma_addr_t sg_dma_address(struct scatterlist *sg): 这返回此 scatterlist 条目的总线（DMA）地址。

• unsigned int sg_dma_len(struct scatterlist *sg): 这返回此缓冲区的长度。

dma_map_sg()和dma_unmap_sg()负责缓存一致性。但是，如果您必须在 DMA 传输之间访问（读/写）数据，则必须适当地在每次传输之间同步缓冲区，通过dma_sync_sg_for_cpu()（如果 CPU 需要访问缓冲区）或dma_sync_sg_for_device()（如果设备需要访问）来实现。单个区域映射的类似函数是dma_sync_single_for_cpu()和dma_sync_single_for_device()。

鉴于上述所有内容，我们可以得出结论，一致映射编码简单但使用昂贵，而流式映射具有相反的特征。当 I/O 设备长时间拥有缓冲区时，应使用流式映射。流式 DMA 在异步操作中很常见，每个 DMA 在不同的缓冲区上操作，例如网络驱动程序，其中每个skbuf数据都是动态映射和取消映射的。然而，设备可能对你应该使用的方法有最后的决定权。也就是说，如果你有选择的话，应该在可以的时候使用流式映射，在必须的时候使用一致映射。

总结

在本章中，我们处理了 PCI 规范总线和实现，以及它在 Linux 内核中的支持。我们经历了枚举过程以及 Linux 内核如何允许访问不同的地址空间。然后，我们详细介绍了如何编写 PCI 设备驱动程序的逐步指南，从设备表的填充到模块的“退出”方法。我们深入研究了中断机制及其基本行为以及它们之间的区别。现在你能够自己编写 PCI 设备驱动程序，并且熟悉它们的枚举过程。此外，你了解它们的中断机制，并且知道它们之间的区别（MSI 或非 MSI）。最后，你学会了如何访问它们各自的内存区域。

在下一章中，我们将处理 NVMEM 框架，该框架有助于开发用于 EEPROM 等非易失性存储设备的驱动程序。这将有助于结束我们在学习 PCI 设备驱动程序时迄今所经历的复杂性。

第十二章：利用 NVMEM 框架

drivers/misc/，在大多数情况下，每个驱动程序都必须实现自己的 API 来处理相同的功能，无论是为内核用户还是向用户空间公开其内容。结果表明，这些驱动程序严重缺乏抽象代码。此外，内核对这些设备的支持不断增加，导致了大量的代码重复。

在内核中引入此框架的目的是解决先前提到的这些问题。它还为消费者设备引入了 DT 表示，以从 NVMEM 获取它们需要的数据（MAC 地址、SoC/修订 ID、零件号等）。我们将从介绍 NVMEM 数据结构开始本章，这是必须了解该框架的内容，然后我们将看看 NVMEM 提供者驱动程序，学习如何将 NVMEM 内存区域暴露给消费者。最后，我们将学习 NVMEM 消费者驱动程序，以利用提供者公开的内容。

在本章中，我们将涵盖以下主题：

• 介绍 NVMEM 数据结构和 API

• 编写 NVMEM 提供者驱动程序

• NVMEM 消费者驱动 API

技术要求

以下是本章的先决条件：

• C 编程技能

• 内核编程和设备驱动程序开发技能

• Linux 内核 v4.19.X 源码，可在git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/refs/tags获取

介绍 NVMEM 数据结构和 API

NVMEM 是一个具有减少 API 和数据结构集的小型框架。在本节中，我们将介绍这些 API 和数据结构，以及cell的概念，这是该框架的基础。

NVMEM 基于生产者/消费者模式，就像第四章中描述的时钟框架一样，Storming the Common Clock Framework。NVMEM 设备只有一个驱动程序，公开设备单元格，以便消费者驱动程序可以访问和操作它们。虽然 NVMEM 设备驱动程序必须包括<linux/nvmem-provider.h>，但消费者必须包括<linux/nvmem-consumer.h>。该框架只有少量数据结构，其中包括struct nvmem_device，其外观如下：

struct nvmem_device {
    const char  *name;
    struct module *owner;
    struct device dev;
    int stride;
    int word_size;
    int id;
    int users;
    size_t size;
    bool read_only;
    int flags;
    nvmem_reg_read_t reg_read;
    nvmem_reg_write_t reg_write; void *priv;
    [...]
};

这个结构实际上抽象了真实的 NVMEM 硬件。它是由框架在设备注册时创建和填充的。也就是说，它的字段实际上是使用struct nvmem_config中字段的完整副本设置的，该结构描述如下：

struct nvmem_config {
    struct device *dev;
    const char *name;
    int id;
    struct module *owner;
    const struct nvmem_cell_info *cells;
    int ncells;
    bool read_only;
    bool root_only;
    nvmem_reg_read_t reg_read;     nvmem_reg_write_t reg_write;
    int size;
    int word_size;
    int stride;
    void *priv;
    [...]
};

这个结构是 NVMEM 设备的运行时配置，提供有关它的信息或访问其数据单元的辅助函数。在设备注册时，大多数字段都用于填充新创建的nvmem_device结构。

结构中字段的含义如下（了解这些用于构建底层struct nvmem_device）：

• dev是父设备。

• name是此 NVMEM 设备的可选名称。它与填充的id一起用于构建完整的设备名称。最终的 NVMEM 设备名称将是<name><id>。最好在名称中添加-，以便完整名称可以具有此模式：<name>-<id>。这是 PCF85363 驱动程序中使用的方法。如果省略，将使用nvmem<id>作为默认名称。

• id是此 NVMEM 设备的可选 ID。如果name为NULL，则会被忽略。如果设置为-1，内核将负责为设备提供唯一的 ID。

• owner是拥有此 NVMEM 设备的模块。

• cells是预定义的 NVMEM 单元格数组。这是可选的。

• ncells是单元格中元素的数量。

• read_only将此设备标记为只读。

• root_only指示此设备是否仅对 root 可访问。

• reg_read和reg_write是框架用于分别读取和写入数据的基础回调。它们的定义如下：

typedef int (*nvmem_reg_read_t)(void *priv,                                 unsigned int offset,
                                void *val, size_t bytes);
typedef int (*nvmem_reg_write_t)(void *priv,                                  unsigned int offset,
                                 void *val,                                  size_t bytes);

• size表示设备的大小。

• word_size是此设备的最小读/写访问粒度。stride是最小读/写访问跨距。其原理已在前几章中解释过。

• priv是传递给读/写回调的上下文数据。例如，它可以是包装此 NVMEM 设备的更大结构。

以前，我们在提供者方面使用了struct nvmem_cell_info结构，而在消费者方面使用了struct nvmem_cell。在 NVMEM 核心代码中，内核使用nvmem_cell_info_to_nvmem_cell()从前一个结构切换到第二个结构。

这些结构如下引入：

struct nvmem_cell {
    const char *name;
    int offset;
    int bytes;
    int bit_offset;
    int nbits;
    struct nvmem_device *nvmem;
    struct list_head node;
};

另一个数据结构struct nvmem_cell如下所示：

struct nvmem_cell_info {
    const char *name;
    unsigned int offset;
    unsigned int bytes;
    unsigned int bit_offset;
    unsigned int nbits;
};

如您所见，前两个数据结构几乎具有相同的属性。让我们看看它们的含义，如下所示：

• name是单元的名称。

• 偏移量是单元从整个硬件数据寄存器中的偏移量（开始位置）。

• bytes是从offset开始的数据单元的大小（以字节为单位）。

• 单元可以具有位级粒度。对于这些单元，应设置bit_offset以指定单元内的位偏移，并且应根据感兴趣区域的大小（以位为单位）定义nbits。

• nvmem是此单元所属的 NVMEM 设备。

• node用于跟踪整个单元系统。此字段最终出现在nvmem_cells列表中，该列表保存系统上所有可用的单元，而不管它们属于哪个 NVMEM 设备。这个全局列表实际上由drivers/nvmem/core.c中静态定义的互斥体nvmem_cells_mutex保护。

为了澄清前面的解释，让我们以以下配置为例的单元：

static struct nvmem_cellinfo mycell = {
    .offset = 0xc,
    .bytes = 0x1,
    [...],
}

在前面的例子中，如果我们将.nbits和.bit_offset都等于0，这意味着我们对单元的整个数据区域感兴趣，在我们的情况下是 1 字节大小。但是如果我们只对位 2 到 4（实际上是 3 位）感兴趣呢？结构将如下所示：

staic struct nvmem_cellinfo mycell = {
    .offset = 0xc,
    .bytes = 0x1,
    .bit_offset = 2,
    .nbits = 2 [...]
}

重要说明

前面的例子仅用于教学目的。即使您可以在驱动程序代码中预定义单元，也建议您依赖设备树声明单元，正如我们稍后在章节中将看到的那样，NVMEM 提供程序的设备树绑定部分。

消费者驱动程序和提供者驱动程序都不应创建struct nvmem_cell的实例。NVMEM 核心在生产者提供单元信息数组时，或者在消费者请求单元时，内部处理这一点。

到目前为止，我们已经介绍了该框架提供的数据结构和 API。但是，NVMEM 设备可以从内核或用户空间访问。此外，在内核中，必须有一个暴露设备存储的驱动程序，以便其他驱动程序访问它。这是生产者/消费者设计，其中提供者驱动程序是生产者，而其他驱动程序是消费者。现在，让我们从该框架的提供者（又名生产者）部分开始。

编写 NVMEM 提供程序驱动程序

提供者是暴露设备内存以便其他驱动程序（消费者）可以访问的人。这些驱动程序的主要任务如下：

• 提供与设备数据表相关的适当的 NVMEM 配置，以及允许您访问内存的例程

• 向系统注册设备

• 提供设备树绑定文档

这就是提供者必须做的全部。大多数（其余）机制/逻辑由 NVMEM 框架的代码处理。

NVMEM 设备（取消）注册

注册/注销 NVMEM 设备实际上是提供方驱动程序的一部分，它可以使用nvmem_register()/nvmem_unregister()函数或其托管版本devm_nvmem_register()/devm_nvmem_unregister()：

struct nvmem_device *nvmem_register(const                                    struct nvmem_config *config)
struct nvmem_device *devm_nvmem_register(struct device *dev,
                             const struct nvmem_config *config)
int nvmem_unregister(struct nvmem_device *nvmem)
int devm_nvmem_unregister(struct device *dev,
                          struct nvmem_device *nvmem)

注册后，将创建/sys/bus/nvmem/devices/dev-name/nvmem二进制条目。在这些接口中，*config参数是描述要创建的 NVMEM 设备的 NVMEM 配置。*dev参数仅适用于托管版本，并表示使用 NVMEM 设备的设备。在成功路径上，这些函数返回一个指向nvmem_device的指针，否则在出错时返回ERR_PTR()。

另一方面，注销函数接受在注册函数成功路径上创建的 NVMEM 设备的指针。在成功注销时返回0，否则返回负错误。

RTC 设备中的 NVMEM 存储

在许多include/linux/rtc.h中，您会注意到以下与 NVMEM 相关的字段：

struct rtc_device {
    [...]
    struct nvmem_device *nvmem;
    /* Old ABI support */
    bool nvram_old_abi;
    struct bin_attribute *nvram;
    [...]
}

请注意前面结构摘录中的以下内容：

• nvmem 抽象了底层硬件内存。

• nvram_old_abi 是一个布尔值，告诉我们是否要使用旧的（现在已弃用）NVRAM ABI 来注册此 RTC 的 NVMEM，该 ABI 使用/sys/class/rtc/rtcx/device/nvram来公开内存。只有在您有现有应用程序（您不想破坏）使用这个旧的 ABI 接口时，才应将此字段设置为true。新驱动程序不应设置此字段。

• nvram 实际上是底层内存的二进制属性，仅由 RTC 框架用于旧 ABI 支持；也就是说，如果nvram_old_abi为true。

RTC 相关的 NVMEM 框架 API 可以通过RTC_NVMEM内核配置选项启用。此 API 在drivers/rtc/nvmem.c中定义，并分别公开了rtc_nvmem_register()和rtc_nvmem_unregister()，用于 RTC-NVMEM 注册和注销。它们的描述如下：

int rtc_nvmem_register(struct rtc_device *rtc,
                        struct nvmem_config *nvmem_config)
void rtc_nvmem_unregister(struct rtc_device *rtc)

rtc_nvmem_register() 在成功时返回0。它接受一个有效的 RTC 设备作为其第一个参数。这对代码有影响。这意味着只有在实际的 RTC 设备成功注册后，RTC 的 NVMEM 才应该被注册。换句话说，只有在rtc_register_device()成功后才应该调用rtc_nvmem_register()。第二个参数应该是一个指向有效的nvmem_config对象的指针。此外，正如我们已经看到的，这个配置可以在堆栈中声明，因为它的所有字段都被完全复制以构建nvmem_device结构。相反的是rtc_nvmem_unregister()，它取消注册 NVMEM。

让我们通过 DS1307 RTC 驱动程序的probe函数的摘录来总结一下，drivers/rtc/rtc-ds1307.c：

static int ds1307_probe(struct i2c_client *client,
                        const struct i2c_device_id *id)
{
    struct ds1307 *ds1307;
    int err = -ENODEV;
    int tmp;
    const struct chip_desc *chip;
    [...]
    ds1307->rtc->ops = chip->rtc_ops ?: &ds13xx_rtc_ops;
    err = rtc_register_device(ds1307->rtc);
    if (err)
        return err;
    if (chip->nvram_size) {
        struct nvmem_config nvmem_cfg = {
            .name = "ds1307_nvram",
            .word_size = 1,
            .stride = 1,
            .size = chip->nvram_size,
            .reg_read = ds1307_nvram_read,
            .reg_write = ds1307_nvram_write,
            .priv = ds1307,
        };
        ds1307->rtc->nvram_old_abi = true;
        rtc_nvmem_register(ds1307->rtc, &nvmem_cfg);
    }
    [...]
}

前面的代码首先在注册 NVMEM 设备之前将 RTC 注册到内核，提供与 RTC 存储空间相对应的 NVMEM 配置。前面是与 RTC 相关的，而不是通用的。其他 NVMEM 设备必须让其驱动程序公开回调，NVMEM 框架将把任何来自用户空间或内核内部的读/写请求转发给这些回调。下一节将解释如何实现这一点。

实现 NVMEM 读/写回调

为了使内核和其他框架能够从 NVMEM 设备和其单元中读取/写入数据，每个 NVMEM 提供程序必须公开一对回调，允许进行这些读/写操作。这种机制允许硬件无关的消费者代码，因此来自消费者端的任何读/写请求都会被重定向到底层提供程序的读/写回调。以下是每个提供程序必须符合的读/写原型：

typedef int (*nvmem_reg_read_t)(void *priv,                                 unsigned int offset,
                                void *val, size_t bytes);
typedef int (*nvmem_reg_write_t)(void *priv,                                  unsigned int offset,
                                 void *val, size_t bytes);

这些与 NVMEM 设备所在的底层总线无关。nvmem_reg_read_t 用于从 NVMEM 设备读取数据。priv 是 NVMEM 配置中提供的用户上下文，offset 是读取应该开始的位置，val 是读取数据必须存储的输出缓冲区，bytes 是要读取的数据的大小（实际上是字节数）。该函数应在成功时返回成功读取的字节数，并在出错时返回负错误代码。

另一方面，nvmem_reg_write_t 用于写入目的。priv 的含义与读取相同，offset 是写入应该从哪里开始的地方，val 是包含要写入的数据的缓冲区，bytes 是 val 中数据的字节数，应该被写入。bytes 不一定是 val 的大小。此函数应在成功时返回成功写入的字节数，并在出错时返回负错误代码。

现在我们已经看到了如何实现提供者读/写回调，让我们看看如何通过设备树扩展提供者的功能。

NVMEM 提供者的设备树绑定

NVMEM 数据提供者没有特定的绑定。它应该根据其父总线 DT 绑定进行描述。这意味着，例如，如果它是一个 I2C 设备，它应该（相对于 I2C 绑定）被描述为坐在代表其后面的 I2C 总线节点的子节点。但是，还有一个可选的 read-only 属性，使设备成为只读。此外，每个子节点都将被视为数据单元（NVMEM 设备中的内存区域）。

让我们考虑以下 MMIO NVMEM 设备以及其子节点以进行解释：

ocotp: ocotp@21bc000 {
    #address-cells = <1>;
    #size-cells = <1>;
    compatible = "fsl,imx6sx-ocotp", "syscon";
    reg = <0x021bc000 0x4000>;
    [...]
    tempmon_calib: calib@38 {
        reg = <0x38 4>;
    };
    tempmon_temp_grade: temp-grade@20 {
        reg = <0x20 4>;
    };
    foo: foo@6 {
        reg = <0x6 0x2> bits = <7 2>
    };
    [...]
};

根据子节点中定义的属性，NVMEM 框架构建适当的 nvmem_cell 结构，并将它们插入到系统范围的 nvmem_cells 列表中。以下是数据单元绑定的可能属性：

• reg：此属性是强制性的。它是一个双单元属性，描述了 NVMEM 设备中数据区域的字节偏移量（属性的第一个单元）和字节大小（属性的第二个单元）。

• bits：这是一个可选的双单元属性，指定位偏移量（可能的值为 0-7）和由 reg 属性指定的地址范围内的位数。

在提供者节点内定义数据单元后，可以使用 nvmem-cells 属性将其分配给消费者，该属性是指向 NVMEM 提供者的句柄列表。此外，还应该有一个 nvmem-cell-names 属性，其主要目的是为每个数据单元命名。因此，分配的名称可以用于使用消费者 API 查找适当的数据单元。以下是一个示例分配：

tempmon: tempmon {
    compatible = "fsl,imx6sx-tempmon", "fsl,imx6q-tempmon";
    interrupt-parent = <&gpc>;
    interrupts = <GIC_SPI 49 IRQ_TYPE_LEVEL_HIGH>;
    fsl,tempmon = <&anatop>;
    clocks = <&clks IMX6SX_CLK_PLL3_USB_OTG>;
    nvmem-cells = <&tempmon_calib>, <&tempmon_temp_grade>;
    nvmem-cell-names = "calib", "temp_grade";
};

完整的 NVMEM 设备树绑定可在 Documentation/devicetree/bindings/nvmem/nvmem.txt 中找到。

我们刚刚了解了实现驱动程序（所谓的生产者）的存储的情况。虽然这并不总是这样，但内核中可能有其他驱动程序需要访问生产者（也称为提供者）提供的存储。下一节将详细描述这些驱动程序。

NVMEM 消费者驱动程序 API

NVMEM 消费者是访问生产者提供的存储的驱动程序。这些驱动程序可以通过包含 <linux/nvmem-consumer.h> 来调用 NVMEM 消费者 API，这将带来以下基于单元的 API：

struct nvmem_cell *nvmem_cell_get(struct device *dev,
                                  const char *name);
struct nvmem_cell *devm_nvmem_cell_get(struct device *dev,
                                       const char *name);
void nvmem_cell_put(struct nvmem_cell *cell);
void devm_nvmem_cell_put(struct device *dev,
                         struct nvmem_cell *cell);
void *nvmem_cell_read(struct nvmem_cell *cell, size_t *len);
int nvmem_cell_write(struct nvmem_cell *cell,                      void *buf, size_t len);
int nvmem_cell_read_u32(struct device *dev,                         const char *cell_id,
                        u32 *val);

devm_ 前缀的 API 是受资源管理的版本，应尽可能使用。

话虽如此，消费者接口完全取决于生产者公开（部分）单元的能力，以便其他人可以访问它们。如前所述，提供/公开单元的能力应通过设备树完成。devm_nvmem_cell_get() 用于根据通过 nvmem-cell-names 属性分配的名称获取给定单元。nvmem_cell_read API 总是读取整个单元大小（即 nvmem_cell->bytes），如果可能的话。它的第三个参数 len 是一个输出参数，保存实际读取的 nvmem_config.word_size 的数量（实际上，大部分时间它保存 1，这意味着一个字节）。

成功读取后，len 指向的内容将等于单元格中的字节数：*len = nvmem_cell->bytes。另一方面，nvmem_cell_read_u32() 以 u32 的形式读取单元格的值。

以下是在前一节中描述的tempmon节点分配的单元，并读取它们的内容的代码：

static int imx_init_from_nvmem_cells(struct                                      platform_device *pdev)
{
    int ret; u32 val;
    ret = nvmem_cell_read_u32(&pdev->dev, "calib", &val);
    if (ret)
        return ret;
    ret = imx_init_calib(pdev, val);
    if (ret)
        return ret;
    ret = nvmem_cell_read_u32(&pdev->dev, "temp_grade", &val);
    if (ret)
        return ret;
    imx_init_temp_grade(pdev, val);
    return 0;
}

在这里，我们已经介绍了这个框架的消费者和生产者方面。通常，驱动程序需要将它们的服务暴露给用户空间。NVMEM 框架（就像其他 Linux 内核框架一样）可以透明地处理将 NVMEM 服务暴露给用户空间。下一节将详细解释这一点。

用户空间中的 NVMEM

NVMEM 用户空间接口依赖于sysfs，就像大多数内核框架一样。系统中注册的每个 NVMEM 设备在/sys/bus/nvmem/devices中创建一个目录条目，以及在该目录中创建一个nvmem二进制文件（您可以使用hexdump或echo），代表设备的内存。完整路径遵循以下模式：/sys/bus/nvmem/devices/<dev-name>X/nvmem。在这个路径模式中，<dev-name>是生产驱动程序提供的nvmem_config.name名称。以下代码摘录显示了 NVMEM 核心如何构造<dev-name>X模式：

int rval;
rval	= ida_simple_get(&nvmem_ida, 0, 0, GFP_KERNEL);
nvmem->id = rval;
if (config->id == -1 && config->name) {
    dev_set_name(&nvmem->dev, "%s", config->name);
} else {
    dev_set_name(&nvmem->dev, "%s%d", config->name ? : "nvmem",
    config->name ? config->id : nvmem->id);
}

前面的代码表示，如果nvmem_config->id == -1，那么模式中的X将被省略，只使用nvmem_config->name来命名sysfs目录条目。如果nvmem_config->id != -1并且设置了nvmem_config->name，它将与驱动程序设置的nvmem_config->id字段一起使用（这是模式中的X）。但是，如果驱动程序没有设置nvmem_config->name，核心将使用nvmem字符串以及已生成的 ID（这是模式中的X）。

重要说明

无论定义了什么单元，NVMEM 框架都通过 NVMEM 二进制文件而不是单元来暴露完整的寄存器空间。从用户空间访问单元需要预先知道它们的偏移量和大小。

然后，NVMEM 内容可以在用户空间中使用sysfs接口进行读取，可以使用hexdump或简单的cat命令。例如，假设我们在系统上注册了一个 I2C EEPROM，它位于 I2C 编号 2 的地址 0x55 处，作为 NVMEM 设备注册，其sysfs路径将是/sys/bus/nvmem/devices/2-00550/nvmem。以下是如何写入/读取一些内容：

cat /sys/bus/nvmem/devices/2-00550/nvmem
echo "foo" > /sys/bus/nvmem/devices/2-00550/nvmem
cat /sys/bus/nvmem/devices/2-00550/nvmem

现在我们已经看到了 NVMEM 寄存器是如何暴露给用户空间的。虽然本节内容很短，但我们已经涵盖了足够的内容来从用户空间利用这个框架。

总结

在本章中，我们介绍了 Linux 内核中 NVMEM 框架的实现。我们从生产者和消费者方面介绍了其 API，并讨论了如何从用户空间使用它。我毫不怀疑这些设备在嵌入式世界中有它们的位置。

在下一章中，我们将通过看门狗设备来解决可靠性问题，讨论如何设置这些设备并编写它们的 Linux 内核驱动程序。

第十三章：看门狗设备驱动程序

看门狗是一种旨在确保给定系统可用性的硬件（有时由软件模拟）设备。它有助于确保系统在关键挂起时始终重新启动，从而允许监视系统的“正常”行为。

无论是基于硬件还是由软件模拟，看门狗大多数情况下只是一个使用合理超时初始化的定时器，应该由受监视系统上运行的软件定期刷新。如果由于任何原因软件在超时之前停止/失败刷新定时器（并且没有明确关闭它），这将触发整个系统（在我们的情况下是计算机）的（硬件）复位。这种机制甚至可以帮助从内核恐慌中恢复。在本章结束时，您将能够做到以下事情：

• 阅读/理解现有的看门狗内核驱动程序，并在用户空间使用其提供的功能。

• 编写新的看门狗设备驱动程序。

• 掌握一些不太为人知的概念，如看门狗管理器和预超时。

在本章中，我们还将讨论 Linux 内核看门狗子系统背后的概念，包括以下主题：

• 看门狗数据结构和 API

• 看门狗用户空间接口

技术要求

在我们开始阅读本章之前，需要以下元素：

• C 编程技能

• 基本电子知识

• Linux 内核 v4.19.X 源代码，可在git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/refs/tags获取

看门狗数据结构和 API

在本节中，我们将深入研究看门狗框架，并了解其在底层的工作原理。看门狗子系统有一些数据结构。主要的是struct watchdog_device，它是 Linux 内核对看门狗设备的表示，包含有关它的所有信息。它在include/linux/watchdog.h中定义如下：

struct watchdog_device {
    int id;
    struct device *parent;
    const struct watchdog_info *info;
    const struct watchdog_ops *ops;
    const struct watchdog_governor *gov;
    unsigned int bootstatus;
    unsigned int timeout;
    unsigned int pretimeout;
    unsigned int min_timeout;
    struct watchdog_core_data *wd_data;
    unsigned long status;
    [...]
};

以下是此数据结构中字段的描述：

• id：内核在设备注册期间分配的看门狗 ID。

• parent：表示此设备的父级。

• info：此struct watchdog_info结构指针提供有关看门狗定时器本身的一些附加信息。这是在看门狗字符设备上调用WDIOC_GETSUPPORT ioctl 以检索其功能时返回给用户的结构。我们稍后将详细介绍此结构。

• ops：指向看门狗操作列表的指针。我们稍后将介绍这个数据结构。

• gov：指向看门狗预超时管理器的指针。管理器只是根据某些事件或系统参数做出反应的策略管理器。

• bootstatus：引导时看门狗设备的状态。这是触发系统复位的原因的位掩码。在描述struct watchdog_info结构时将枚举可能的值。

• timeout：这是看门狗设备的超时值（以秒为单位）。

• pretimeout：预超时的概念可以解释为在真正的超时发生之前的某个时间发生的事件，因此，如果系统处于不健康状态，它会在真正的超时复位之前触发中断。这些中断通常是不可屏蔽的（pretimeout字段实际上是触发真正超时中断之前的时间间隔（以秒为单位）。这不是直到预超时的秒数。例如，如果将超时设置为60秒，预超时设置为10，则预超时事件将在50秒触发。将预超时设置为0会禁用它。

• min_timeout和max_timeout分别是看门狗设备的最小和最大超时值（以秒为单位）。这实际上是一个有效超时范围的下限和上限。如果值为 0，则框架将留下一个检查看门狗驱动程序本身。

• wd_data：指向看门狗核心内部数据的指针。这个字段必须通过watchdog_set_drvdata()和watchdog_get_drvdata()助手来访问。

• status 是一个包含设备内部状态位的字段。可能的值在这里列出：

--WDOG_ACTIVE：告诉看门狗是否正在运行/活动。

--WDOG_NO_WAY_OUT：通知是否设置了nowayout特性。您可以使用watchdog_set_nowayout()来设置nowayout特性；它的签名是void watchdog_set_nowayout(struct watchdog_device *wdd, bool nowayout)。

--WDOG_STOP_ON_REBOOT：应该在重启时停止。

--WDOG_HW_RUNNING：通知硬件看门狗正在运行。您可以使用watchdog_hw_running()助手来检查这个标志是否设置。但是，您应该在看门狗启动函数的成功路径上设置这个标志（或者在探测函数中，如果由于任何原因您在那里启动它或者发现看门狗已经启动）。您可以使用set_bit()助手来实现这一点。

--WDOG_STOP_ON_UNREGISTER：指定看门狗在注销时应该停止。您可以使用watchdog_stop_on_unregister()助手来设置这个标志。

正如我们之前介绍的，让我们详细了解struct watchdog_info结构，在include/uapi/linux/watchdog.h中定义，实际上，因为它是用户空间 API 的一部分：

struct watchdog_info {
    u32 options;
    u32 firmware_version;
    u8 identity[32];
};

这个结构也是在WDIOC_GETSUPPORTioctl 的成功路径上返回给用户空间的。在这个结构中，字段的含义如下：

• options 代表了卡片/驱动程序支持的能力。它是由看门狗设备/驱动程序支持的能力的位掩码，因为一些看门狗卡片提供的不仅仅是一个倒计时。这些标志中的一些也可以在watchdog_device.bootstatus字段中设置，以响应GET_BOOT_STATUSioctl。这些标志如下列出，必要时给出双重解释：

--WDIOF_SETTIMEOUT表示看门狗设备可以设置超时。如果设置了这个标志，那么必须定义一个set_timeout回调。

--WDIOF_MAGICCLOSE表示驱动程序支持魔术关闭字符功能。由于关闭看门狗字符设备文件不会停止看门狗，这个功能意味着在这个看门狗文件中写入一个V字符（也称为魔术字符或魔术V）序列将允许下一个关闭关闭看门狗（如果没有设置nowayout）。

--WDIOF_POWERUNDER表示设备可以监视/检测不良电源或电源故障。当在watchdog_device.bootstatus中设置时，这个标志意味着机器显示了欠压触发了重置。

--另一方面，WDIOF_POWEROVER表示设备可以监视操作电压。当在watchdog_device.bootstatus中设置时，这意味着系统重置可能是由于过压状态。请注意，如果一个级别低于另一个级别，两个位都将被设置。

--WDIOF_OVERHEAT表示看门狗设备可以监视芯片/SoC 温度。当在watchdog_device.bootstatus中设置时，这意味着通过看门狗导致的上次机器重启的原因是超过了热限制。

--WDIOF_FANFAULT告诉我们这个看门狗设备可以监视风扇。当设置时，意味着看门狗卡监视的系统风扇已经失败。

一些设备甚至有单独的事件输入。如果定义了，这些输入上存在电信号，这也会导致重置。这就是WDIOF_EXTERN1和WDIOF_EXTERN2的目的。当在watchdog_device.bootstatus中设置时，这意味着机器上次重启是因为外部继电器/源 1 或 2。

--WDIOF_PRETIMEOUT表示这个看门狗设备支持预超时功能。

--WDIOF_KEEPALIVEPING表示此驱动程序支持WDIOC_KEEPALIVE ioctl（可以通过 ioctl 进行 ping）；否则，ioctl 将返回-EOPNOTSUPP。当在watchdog_device.bootstatus中设置时，此标志表示自上次查询以来看门狗看到了一个保持活动的 ping。

--WDIOF_CARDRESET：这是一个特殊标志，只能出现在watchdog_device.bootstatus中。它表示最后一次重启是由看门狗本身引起的（实际上是由它的超时引起的）。

• firmware_version是卡的固件版本。

• identity应该是描述设备的字符串。

另一个没有这个结构就无法实现任何操作的是struct watchdog_ops，定义如下：

struct watchdog_ops { struct module *owner;
    /* mandatory operations */
    int (*start)(struct watchdog_device *);
    int (*stop)(struct watchdog_device *);
    /* optional operations */
    int (*ping)(struct watchdog_device *);
    unsigned int (*status)(struct watchdog_device *);
    int (*set_timeout)(struct watchdog_device *, unsigned int);
    int (*set_pretimeout)(struct watchdog_device *,                           unsigned int);
    unsigned int (*get_timeleft)(struct watchdog_device *);
    int (*restart)(struct watchdog_device *,                    unsigned long, void *);
    long (*ioctl)(struct watchdog_device *, unsigned int,
                  unsigned long);
};

前面的结构包含了在看门狗设备上允许的操作列表。每个操作的含义在以下描述中呈现：

• start和stop：这些是强制操作，分别启动和停止看门狗。

• ping回调用于向看门狗发送保持活动的 ping。这个方法是可选的。如果没有定义，那么看门狗将通过.start操作重新启动，因为这意味着看门狗没有自己的 ping 方法。

• status是一个可选的例程，返回看门狗设备的状态。如果定义了，其返回值将作为响应WDIOC_GETBOOTSTATUS ioctl 发送。

• set_timeout是设置看门狗超时值（以秒为单位）的回调。如果定义了，还应该设置X选项标志；否则，任何尝试设置超时都将导致-EOPNOTSUPP错误。

• set_pretimeout是设置预超时的回调。如果定义了，还应该设置WDIOF_PRETIMEOUT选项标志；否则，任何尝试设置预超时都将导致-EOPNOTSUPP错误。

• get_timeleft是一个可选操作，返回重置前剩余的秒数。

• restart：实际上是重新启动机器的例程（而不是看门狗设备）。如果设置了，您可能希望在注册看门狗设备之前调用watchdog_set_restart_priority()来设置此重启处理程序的优先级。

• ioctl：除非必须，否则不应该实现此回调函数，例如，如果您需要处理额外/非标准的 ioctl 命令。如果定义了此方法，它将覆盖看门狗核心默认的 ioctl，除非它返回-ENOIOCTLCMD。

这个结构包含了设备支持的回调函数，根据其能力。

现在我们熟悉了数据结构，我们可以转向看门狗 API，特别是看如何在系统中注册和注销这样一个设备。

注册/注销看门狗设备

看门狗框架提供了两个基本函数来在系统中注册/注销看门狗设备。这些函数分别是watchdog_register_device()和watchdog_unregister_device()，它们的原型如下：

int watchdog_register_device(struct watchdog_device *wdd)
void watchdog_unregister_device(struct watchdog_device *wdd)

前面的注册方法在成功路径上返回零，或者在失败时返回一个负的errno代码。另一方面，watchdog_unregister_device()执行相反的操作。为了不再烦恼注销，您可以使用此函数的托管版本devm_watchdog_register_device，其原型如下：

int devm_watchdog_register_device(struct device *dev,                                   struct watchdog_device *wdd)

前面的托管版本将在驱动程序分离时自动处理注销。

注册方法（无论是托管还是非托管）都将检查是否提供了wdd->ops->restart函数，并将此方法注册为重启处理程序。因此，在向系统注册看门狗设备之前，驱动程序应该使用watchdog_set_restart_priority()助手来设置重启优先级，知道重启处理程序的优先级值应遵循以下准则：

• 0：这是最低优先级，意味着作为最后手段使用看门狗的重启功能；也就是说，在系统中没有提供其他重启处理程序时。

• 128：这是默认优先级，意味着如果没有其他处理程序可用，或者如果重新启动足以重新启动整个系统，则默认使用此重新启动处理程序。

• 255：这是最高优先级，可以抢占所有其他处理程序。

设备注册应该在您处理了我们讨论的所有元素之后才能完成；也就是说，在为看门狗设备提供有效的.info、.ops和与超时相关的字段之后。在所有这些之前，应为watchdog_device结构分配内存空间。将此结构包装在更大的、每个驱动程序数据结构中是一个好的做法，如下面的示例所示，这是从drivers/watchdog/imx2_wdt.c中摘录的：

[...]
struct imx2_wdt_device {
    struct clk *clk;
    struct regmap *regmap;
    struct watchdog_device wdog;
    bool ext_reset;
};

您可以看到看门狗设备数据结构嵌入在一个更大的结构struct imx2_wdt_device中。现在是probe方法，它初始化所有内容并在更大的结构中设置看门狗设备：

static int init imx2_wdt_probe(struct platform_device *pdev)
{
    struct imx2_wdt_device *wdev;
    struct watchdog_device *wdog; int ret;
    [...]
    wdev = devm_kzalloc(&pdev->dev, sizeof(*wdev), GFP_KERNEL);
    if (!wdev)
        return -ENOMEM;
    [...]
    Wdog = &wdev->wdog;
    if (imx2_wdt_is_running(wdev)) {
        imx2_wdt_set_timeout(wdog, wdog->timeout);
        set_bit(WDOG_HW_RUNNING, &wdog->status);
    }
    ret = watchdog_register_device(wdog);
    if (ret) {
        dev_err(&pdev->dev, "cannot register watchdog device\n");
        [...]
    }
    return 0;
}
static int exit imx2_wdt_remove(struct platform_device *pdev)
{
    struct watchdog_device *wdog = platform_get_drvdata(pdev);
    struct imx2_wdt_device *wdev = watchdog_get_drvdata(wdog);
    watchdog_unregister_device(wdog);
    if (imx2_wdt_is_running(wdev)) {
      imx2_wdt_ping(wdog);
      dev_crit(&pdev->dev, "Device removed: Expect reboot!\n");
    }
    return 0;
}
[...]

此外，更大的结构可以在move方法中用于跟踪设备状态，特别是内嵌在其中的看门狗数据结构。这就是前面的代码摘录所突出的内容。

到目前为止，我们已经处理了看门狗的基础知识，走过了基本数据结构，并描述了主要的 API。现在，我们可以了解一些高级功能，比如预超时和管理者，以定义系统在看门狗事件发生时的行为。

处理预超时和管理者

在 Linux 内核中，管理者的概念出现在几个子系统中（热管理管理者、CPU 频率管理者，现在是看门狗管理者）。它只是一个实现策略管理（有时以算法的形式）的驱动程序，对系统的某些状态/事件做出反应。

每个子系统实现其管理者驱动程序的方式可能与其他子系统不同，但主要思想仍然是相同的。此外，管理者由唯一名称和正在使用的管理者（策略管理器）标识。它们通常可以在 sysfs 接口内部进行动态更改。

现在，回到看门狗预超时和管理者。可以通过启用CONFIG_WATCHDOG_PRETIMEOUT_GOV内核配置选项向 Linux 内核添加对它们的支持。实际上，内核中有两个看门狗管理者驱动程序：drivers/watchdog/pretimeout_noop.c和drivers/watchdog/pretimeout_panic.c。它们的唯一名称分别是noop和panic。可以通过启用CONFIG_WATCHDOG_PRETIMEOUT_DEFAULT_GOV_NOOP或CONFIG_WATCHDOG_PRETIMEOUT_DEFAULT_GOV_PANIC来默认使用其中任何一个。

本节的主要目标是将预超时事件传递给当前活动的看门狗管理者。这可以通过watchdog_notify_pretimeout()接口来实现，其原型如下：

void watchdog_notify_pretimeout(struct watchdog_device *wdd)

正如我们所讨论的，一些看门狗设备在预超时事件发生时会生成一个中断请求。主要思想是在此中断处理程序中调用watchdog_notify_pretimeout()。在底层，此接口将在全局注册的看门狗管理者列表中查找其名称，并调用其.pretimeout回调。

只是为了您的信息，以下是看门狗管理者结构的样子（您可以通过查看drivers/watchdog/pretimeout_noop.c或drivers/watchdog/pretimeout_panic.c中的源代码来了解更多关于看门狗管理者驱动程序的信息）：

struct watchdog_governor {
    const char name[WATCHDOG_GOV_NAME_MAXLEN];
    void (*pretimeout)(struct watchdog_device *wdd);
};

显然，其字段必须由底层看门狗管理器驱动程序填充。对于预超时通知的实际使用，您可以参考drivers/watchdog/imx2_wdt.c中定义的 i.MX6 看门狗驱动程序的 IRQ 处理程序。在前一节中已经显示了部分内容。在那里，您会注意到watchdog_notify_pretimeout()是从看门狗（实际上是预超时）IRQ 处理程序中调用的。此外，您会注意到，驱动程序根据看门狗是否有有效的 IRQ 使用不同的watchdog_info结构。如果有有效的 IRQ，将使用.options中设置了WDIOF_PRETIMEOUT标志的结构，这意味着设备具有预超时功能。否则，它将使用未设置WDIOF_PRETIMEOUT标志的结构。

现在我们已经熟悉了管理器和预超时的概念，我们可以考虑学习实现看门狗的另一种方法，例如基于 GPIO 的方法。

基于 GPIO 的看门狗

有时，使用外部看门狗设备可能比使用 SoC 本身提供的看门狗更好，例如出于功耗效率的原因，因为有些 SoC 的内部看门狗需要比外部看门狗更多的功率。大多数情况下，这种外部看门狗设备是通过 GPIO 线控制的，并且具有重置系统的可能性。它通过切换连接的 GPIO 线来进行 ping 操作。这种配置在 UDOO QUAD 中使用（未在其他 UDOO 变体上进行检查）。

Linux 内核能够通过启用CONFIG_GPIO_WATCHDOG config选项来处理此设备，这将拉取底层驱动程序drivers/watchdog/gpio_wdt.c。如果启用，它将定期通过切换连接到 GPIO 线的硬件来ping。如果该硬件未定期接收到 ping，它将重置系统。您应该使用这个而不是直接使用 sysfs 与 GPIO 进行通信；它提供了比 GPIO 更好的 sysfs 用户空间接口，并且与内核框架集成得比您的用户空间代码更好。

这种支持仅来自设备树，有关其绑定的更好文档可以在Documentation/devicetree/bindings/watchdog/gpio-wdt.txt中找到，显然是在内核源代码中。

以下是一个绑定示例：

watchdog: watchdog {
    compatible = "linux,wdt-gpio";
    gpios = <&gpio3 9 GPIO_ACTIVE_LOW>;
    hw_algo = "toggle";
    hw_margin_ms = <1600>;
};

compatible属性必须始终为linux,wdt-gpio。gpios是控制看门狗设备的 GPIO 指定器。hw_algo应为toggle或level。前者意味着可以使用低至高或高至低的转换来 ping 外部看门狗设备，并且当 GPIO 线浮空或连接到三态缓冲器时，看门狗被禁用。为了实现这一点，将 GPIO 配置为输入就足够了。第二个algo意味着应用信号电平（高或低）就足以 ping 看门狗。

其工作方式如下：当用户空间代码通过/dev/watchdog设备文件 ping 看门狗时，底层驱动程序（实际上是gpio_wdt.c）将切换 GPIO 线（如果hw_algo是toggle，则为1-0-1）或在该 GPIO 线上分配特定电平（如果hw_algo是level，则为高或低）。例如，UDOO QUAD 使用APX823-31W5，一个由 GPIO 控制的看门狗，其事件输出连接到 i.MX6 PORB 线（实际上是复位线）。其原理图在这里可用：udoo.org/download/files/schematics/UDOO_REV_D_schematics.pdf。

现在，我们在内核端完成了看门狗。我们已经了解了底层数据结构，处理了其 API，介绍了预超时的概念，甚至处理了基于 GPIO 的看门狗替代方案。在接下来的部分中，我们将研究用户空间实现，这是看门狗服务的一种消费者。

看门狗用户空间接口

在基于 Linux 的系统上，看门狗的标准用户空间接口是/dev/watchdog文件，通过它，守护进程将通知内核看门狗驱动程序用户空间仍然活动。文件打开后，看门狗立即启动，并通过定期写入此文件进行 ping。

当通知发生时，底层驱动程序将通知看门狗设备，这将导致重置其超时；然后看门狗将等待另一个timeout持续时间之后才重置系统。但是，如果由于任何原因用户空间在超时之前未执行通知，看门狗将重置系统（导致重新启动）。这种机制提供了一种强制系统可用性的方法。让我们从基础知识开始，学习如何启动和停止看门狗。

启动和停止看门狗

一旦您打开/dev/watchdog设备文件，看门狗就会自动启动，如下例所示：

int fd;
fd = open("/dev/watchdog", O_WRONLY);
if (fd == -1) {
    if (errno == ENOENT)
        printf("Watchdog device not enabled.\n");
    else if (errno == EACCES)
        printf("Run watchdog as root.\n");
    else
        printf("Watchdog device open failed %s\n", strerror(errno));
    exit(-1);
}

只是关闭看门狗设备文件并不能停止它。关闭文件后，您将惊讶地发现系统重置。要正确停止看门狗，您首先需要向看门狗设备文件写入魔术字符V。这会指示内核在下次关闭设备文件时关闭看门狗，如下所示：

const char v = 'V';
printf("Send magic character: V\n"); ret = write(fd, &v, 1);
if (ret < 0)
    printf("Stopping watchdog ticks failed (%d)...\n", errno);

然后，您需要关闭看门狗设备文件以停止它：

printf("Close for stopping..\n");
close(fd);

重要说明

关闭文件设备以停止看门狗时有一个例外：即内核的CONFIG_WATCHDOG_NOWAYOUT配置选项启用时。启用此选项后，看门狗将无法停止。因此，您需要一直对其进行服务，否则它将重置系统。此外，看门狗驱动程序应该在其选项中设置WDIOF_MAGICCLOSE标志；否则，魔术关闭功能将无法工作。

现在我们已经了解了如何启动和停止看门狗，现在是时候学习如何刷新设备以防止系统突然重新启动了。

ping/kick 看门狗-发送保持活动的 ping

有两种方法可以踢或喂狗：

1. 向/dev/watchdog写入任何字符：向看门狗设备文件写入被定义为保持活动的 ping。建议根本不要写入V字符（因为它具有特定含义），即使它在字符串中也是如此。

2. 使用WDIOC_KEEPALIVE ioctl，ioctl(fd, WDIOC_KEEPALIVE, 0);：忽略 ioctl 的参数。看门狗驱动程序应该在此 ioctl 之前在其选项中设置WDIOF_KEEPALIVEPING标志，以便其工作。

喂狗是一个好的做法，每半个超时值喂一次狗。这意味着如果超时是30s，您应该每15s喂一次。现在，让我们了解一些关于看门狗如何管理我们的系统的信息。

获取看门狗能力和身份

获取看门狗能力和/或身份包括抓取与看门狗关联的底层struct watchdog_info结构。如果您记得的话，这个信息结构是强制性的，并由看门狗驱动程序提供。

为了实现这一点，您需要使用WDIOC_GETSUPPORT ioctl。以下是一个例子：

struct watchdog_info ident;
ioctl(fd, WDIOC_GETSUPPORT, &ident);
printf("WDIOC_GETSUPPORT:\n");
/* Printing the watchdog's identity, its unique name actually */
printf("\tident.identity = %s\n",ident.identity);
/* Printing the firmware version */
printf("\tident.firmware_version = %d\n",        ident.firmware_version);
/* Printing supported options (capabilities) in hex format */
printf("WDIOC_GETSUPPORT: ident.options = 0x%x\n",       ident.options);

我们可以通过测试一些功能来进一步了解其能力，如下所示：

if (ident.options & WDIOF_KEEPALIVEPING)
    printf("\tKeep alive ping reply.\n");
if (ident.options & WDIOF_SETTIMEOUT)
    printf("\tCan set/get the timeout.\n");

您可以（或者我应该说"必须"）使用这个来在执行某些操作之前检查看门狗的功能。现在，我们可以进一步学习如何获取和设置更多花哨的看门狗属性。

设置和获取超时和预超时

在设置/获取超时之前，看门狗信息应该设置WDIOF_SETTIMEOUT标志。有一些驱动程序可以使用WDIOC_SETTIMEOUT ioctl 动态修改看门狗超时时间。这些驱动程序必须在其看门狗信息结构中设置WDIOF_SETTIMEOUT标志，并提供.set_timeout回调。

虽然这里的参数是以秒为单位表示的超时值的整数，但返回值是应用于硬件设备的实际超时，因为由于硬件限制，它可能与 ioctl 中请求的超时不同：

int timeout = 45;
ioctl(fd, WDIOC_SETTIMEOUT, &timeout);
printf("The timeout was set to %d seconds\n", timeout);

当涉及到查询当前超时时，您应该使用WDIOC_GETTIMEOUTioctl，如下例所示：

int timeout;
ioctl(fd, WDIOC_GETTIMEOUT, &timeout);
printf("The timeout is %d seconds\n", timeout);

最后，当涉及到预超时时，看门狗驱动程序应该在选项中设置WDIOF_PRETIMEOUT，并在其操作中提供.set_pretimeout回调。然后，您应该使用WDIOC_SETPRETIMEOUT，并将预超时值作为参数：

pretimeout = 10;
ioctl(fd, WDIOC_SETPRETIMEOUT, &pretimeout);

如果所需的预超时值为0或大于当前超时，则会收到-EINVAL错误。

现在我们已经看到了如何获取和设置看门狗设备的超时/预超时，我们可以学习如何获取看门狗触发之前剩余的时间。

获取剩余时间

WDIOC_GETTIMELEFTioctl 允许检查看门狗计数器在发生重置之前剩余多少时间。此外，看门狗驱动程序应通过提供.get_timeleft()回调来支持此功能；否则，您将收到EOPNOTSUPP错误。以下是一个示例，显示如何使用此 ioctl：

int timeleft;
ioctl(fd, WDIOC_GETTIMELEFT, &timeleft);
printf("The remaining timeout is %d seconds\n", timeleft);

timeleft变量在 ioctl 的返回路径上填充。

一旦看门狗触发，它会在配置为这样做时触发重启。在下一节中，我们将学习如何获取上次重启的原因，以查看重启是否是由看门狗引起的。

获取（引导/重新引导）状态

在本节中有两个 ioctl 命令可供使用。这些是WDIOC_GETSTATUS和WDIOC_GETBOOTSTATUS。这些的处理方式取决于驱动程序的实现，并且有两种类型的驱动程序实现：

• 通过杂项设备提供看门狗功能的旧驱动程序。这些驱动程序不使用通用看门狗框架接口，并提供自己的file_ops以及自己的.ioctl操作。此外，这些驱动程序仅支持WDIOC_GETSTATUS，而其他驱动程序可能同时支持WDIOC_GETSTATUS和WDIOC_GETBOOTSTATUS。两者之间的区别在于前者将返回设备状态寄存器的原始内容，而后者应该更智能，因为它解析原始内容并仅返回引导状态标志。这些驱动程序需要迁移到新的通用看门狗框架。请注意，一些支持两个命令的驱动程序可能会为两个 ioctl 返回相同的值（相同的case语句），而其他驱动程序可能会返回不同的值（每个命令都有自己的case语句）。

• 新驱动程序使用通用看门狗框架。这些驱动程序依赖于框架，不再关心file_ops。一切都是从drivers/watchdog/watchdog_dev.c文件中完成的（您可以查看，特别是如何实现 ioctl 命令）。对于这类驱动程序，WDIOC_GETSTATUS和WDIOC_GETBOOTSTATUS由看门狗核心分别处理。本节将处理这些驱动程序。

现在，让我们专注于通用实现。对于这些驱动程序，WDIOC_GETBOOTSTATUS将返回底层watchdog_device.bootstatus字段的值。对于WDIOC_GETSTATUS，如果提供了看门狗.status操作，将调用它，并将其返回值复制到用户;否则，将使用AND操作调整watchdog_device.bootstatus的内容，以清除（或标记）无意义的位。以下代码片段显示了在内核空间中如何完成这项工作：

static unsigned int watchdog_get_status(struct                                         watchdog_device *wdd)
{
    struct watchdog_core_data *wd_data = wdd->wd_data;
    unsigned int status;
    if (wdd->ops->status)
        status = wdd->ops->status(wdd);
    else
        status = wdd->bootstatus &
                      (WDIOF_CARDRESET | WDIOF_OVERHEAT |
                       WDIOF_FANFAULT | WDIOF_EXTERN1 |
                       WDIOF_EXTERN2 | WDIOF_POWERUNDER |
                       WDIOF_POWEROVER);
    if (test_bit(_WDOG_ALLOW_RELEASE, &wd_data->status))
        status |= WDIOF_MAGICCLOSE;
    if (test_and_clear_bit(_WDOG_KEEPALIVE, &wd_data->status))
        status |= WDIOF_KEEPALIVEPING;
    return status;
}

上述代码是一个用于获取看门狗状态的通用看门狗核心函数。实际上，它是一个负责调用底层ops.status回调的包装器。现在，回到我们的用户空间使用。我们可以这样做：

int flags = 0;
int flags;
ioctl(fd, WDIOC_GETSTATUS, &flags);
/* or ioctl(fd, WDIOC_GETBOOTSTATUS, &flags); */

显然，我们可以继续像在获取看门狗功能和身份部分中那样进行单独的标志检查。

到目前为止，我们已经编写了与看门狗设备交互的代码。下一节将向我们展示如何在用户空间处理看门狗而无需编写代码，基本上使用 sysfs 接口。

看门狗 sysfs 接口

看门狗框架提供了通过 sysfs 接口从用户空间管理看门狗设备的可能性。如果内核中启用了CONFIG_WATCHDOG_SYSFS配置选项，并且根目录是/sys/class/watchdogX/，则这是可能的。X是系统中看门狗设备的索引。sysfs 中的每个看门狗目录都具有以下内容：

• nowayout：如果设备支持nowayout功能，则返回1，否则返回0。

• status：这是WDIOC_GETSTATUSioctl 的 sysfs 等效项。此 sysfs 文件报告了看门狗的内部状态位。

• timeleft：这是WDIOC_GETTIMELEFTioctl 的 sysfs 等效项。此 sysfs 条目返回在看门狗重置系统之前剩余的时间（实际上是秒数）。

• timeout：给出已编程超时的当前值。

• identity：包含看门狗设备的标识字符串。

• bootstatus：这是WDIOC_GETBOOTSTATUSioctl 的 sysfs 等效项。此条目通知系统重置是否是由看门狗设备引起的。

• state：给出看门狗设备的活动/非活动状态。

现在，前面的看门狗属性已经描述了，我们可以专注于来自用户空间的预超时管理。

处理预超时事件

通过 sysfs 设置管理器。管理器只是根据一些外部（但输入）参数采取某些操作的策略管理器。有热管理器、CPUFreq 管理器，现在还有看门狗管理器。每个管理器都在自己的驱动程序中实现。

您可以使用以下命令检查看门狗（比如watchdog0）的可用管理器：

# cat /sys/class/watchdog/watchdog0/pretimeout_available_governors
noop panic

现在，我们可以检查是否可以选择预超时管理器：

# cat /sys/class/watchdog/watchdog0/pretimeout_governor
panic

# echo -n noop > /sys/class/watchdog/watchdog0/pretimeout_governor

# cat /sys/class/watchdog/watchdog0/pretimeout_governor
noop

要检查预超时值，您可以简单地执行以下操作：

# cat /sys/class/watchdog/watchdog0/pretimeout
10

现在我们熟悉了如何从用户空间使用看门狗 sysfs 接口。虽然我们不在内核中，但我们可以利用整个框架，特别是与看门狗参数交互。

总结

在本章中，我们讨论了看门狗设备的所有方面：它们的 API、GPIO 替代方案以及它们如何帮助保持系统可靠。我们看到了如何启动，如何（在可能的情况下）停止，以及如何维护看门狗设备。此外，我们介绍了预超时和专用看门狗管理器的概念。

在下一章中，我们将讨论一些 Linux 内核开发和调试技巧，比如分析内核恐慌消息和内核跟踪。
