第七章：解密 V4L2 和视频捕获设备驱动程序

视频一直是嵌入式系统中固有的。鉴于 Linux 是这些系统中常用的内核，可以毫不夸张地说它本身就原生支持视频。这就是所谓的V4L2，代表Video 4 (for) Linux 2。是的！2是因为有第一个版本，V4L。V4L2 通过内存管理功能和其他元素增强了 V4L，使得该框架尽可能通用。通过这个框架，Linux 内核能够处理摄像头设备和它们连接的桥接器，以及相关的 DMA 引擎。这些并不是 V4L2 支持的唯一元素。我们将从框架架构的介绍开始，了解它的组织方式，并浏览它包括的主要数据结构。然后，我们将学习如何设计和编写桥接设备驱动程序，负责 DMA 操作，最后，我们将深入研究子设备驱动程序。因此，在本章中，将涵盖以下主题：

• 框架架构和主要数据结构

• 视频桥设备驱动程序

• 子设备的概念

• V4L2 控制基础设施

技术要求

本章的先决条件如下：

• 高级计算机体系结构知识和 C 编程技能

• Linux 内核 v4.19.X 源代码，可在git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/refs/tags获取。

框架架构和主要数据结构

视频设备变得越来越复杂。在这种设备中，硬件通常包括多个集成 IP，需要以受控的方式相互合作，这导致复杂的 V4L2 驱动程序。这要求在深入代码之前弄清楚架构，这正是本节要解决的要求。

众所周知，驱动程序通常在编程中反映硬件模型。在 V4L2 上下文中，各种 IP 组件被建模为称为子设备的软件块。V4L2 子设备通常是仅内核对象。此外，如果 V4L2 驱动程序实现了媒体设备 API（我们将在下一章[第八章]（B10985_08_ePub_AM.xhtml#_idTextAnchor342）中讨论，与 V4L2 异步和媒体控制器框架集成），这些子设备将自动继承自媒体实体，允许应用程序枚举子设备并使用媒体框架的实体、端口和链接相关的枚举 API 来发现硬件拓扑。

尽管使子设备可发现，驱动程序也可以决定以简单的方式使其可由应用程序配置。当子设备驱动程序和 V4L2 设备驱动程序都支持此功能时，子设备将在其上调用ioctls（输入/输出控制）的字符设备节点，以便查询、读取和写入子设备功能（包括控制），甚至在单个子设备端口上协商图像格式。

在驱动程序级别，V4L2 为驱动程序开发人员做了很多工作，因此他们只需实现与硬件相关的代码并注册相关设备。在继续之前，我们必须介绍构成 V4L2 核心的几个重要结构：

• struct v4l2_device：硬件设备可能包含多个子设备，例如电视卡以及捕获设备，可能还有 VBI 设备或 FM 调谐器。v4l2_device是所有这些设备的根节点，负责管理所有子设备。

• struct video_device：此结构的主要目的是提供众所周知的/dev/videoX或/dev/v4l-subdevX设备节点。此结构主要抽象了捕获接口，也称为/dev/v4l-subdevX节点及其文件操作。在子设备驱动程序中，只有核心访问底层子设备中的这个结构。

• struct vb2_queue：对我来说，这是视频驱动程序中的主要数据结构，因为它在数据流逻辑和 DMA 操作的中心部分中使用，以及struct vb2_v4l2_buffer。

• struct v4l2_subdev：这是负责实现特定功能并在 SoC 的视频系统中抽象特定功能的子设备。

struct video_device可以被视为所有设备和子设备的基类。当我们编写自己的驱动程序时，对这个数据结构的访问可能是直接的（如果我们正在处理桥接驱动程序）或间接的（如果我们正在处理子设备，因为子设备 API 抽象和隐藏了嵌入到每个子设备数据结构中的底层struct video_device）。

现在我们知道了这个框架由哪些数据结构组成。此外，我们介绍了它们的关系和各自的目的。现在是时候深入了解细节，介绍如何初始化和注册 V4L2 设备到系统中了。

初始化和注册 V4L2 设备

在被使用或成为系统的一部分之前，V4L2 设备必须被初始化和注册，这是本节的主要内容。一旦框架架构描述完成，我们就可以开始阅读代码了。在这个内核中，V4L2 设备是struct v4l2_device结构的一个实例。这是媒体框架中的最高数据结构，维护着媒体管道由哪些子设备组成，并充当桥接设备的父级。V4L2 驱动程序应该包括<media/v4l2-device.h>，这将引入struct v4l2_device的以下定义：

struct v4l2_device {
    struct device *dev;
    struct media_device *mdev;
    struct list_head subdevs;
    spinlock_t lock;
    char name[V4L2_DEVICE_NAME_SIZE];
    void (*notify)(struct v4l2_subdev *sd,
                   unsigned int notification, void *arg);
    struct v4l2_ctrl_handler *ctrl_handler;
    struct v4l2_prio_state prio;
    struct kref ref;
    void (*release)(struct v4l2_device *v4l2_dev);
};

与我们将在以下部分介绍的其他与视频相关的数据结构不同，此结构中只有少数字段。它们的含义如下：

• dev是指向此 V4L2 设备的父struct device的指针。这将在注册时自动设置，dev->driver_data将指向这个v4l2结构。

• mdev是指向此 V4L2 设备所属的struct media_device对象的指针。这个字段涉及媒体控制器框架，并将在相关部分介绍。如果不需要与媒体控制器框架集成，则可能为NULL。

• subdevs是此 V4L2 设备的子设备列表。

• lock是保护对此结构的访问的锁。

• name是此 V4L2 设备的唯一名称。默认情况下，它是从驱动程序名称加上总线 ID 派生的。

• notify是指向通知回调的指针，由子设备调用以通知此 V4L2 设备某些事件。

• ctrl_handler是与此设备关联的控制处理程序。它跟踪此 V4L2 设备拥有的所有控件。如果没有控件，则可能为NULL。

• prio是设备的优先级状态。

• ref是核心用于引用计数的内部使用。

• release是当此结构的最后一个用户退出时要调用的回调函数。

这个顶层结构通过相同的函数v4l2_device_register()初始化并注册到核心，其原型如下：

int v4l2_device_register(struct device *dev,
                         struct v4l2_device *v4l2_dev);

第一个dev参数通常是桥接总线相关设备数据结构的 struct device 指针。即pci_dev、usb_device或platform_device。

如果dev->driver_data字段为NULL，此函数将使其指向正在注册的实际v4l2_dev对象。此外，如果v4l2_dev->name为空，则将设置为从dev driver name + dev device name的连接结果。

但是，如果 dev 参数为 NULL，则在调用 v4l2_device_register() 之前必须设置 v4l2_dev->name。另一方面，可以使用 v4l2_device_unregister() 注销先前注册的 V4L2 设备，如下所示：

v4l2_device_unregister(struct v4l2_device *v4l2_dev);

调用此函数时，所有子设备也将被注销。这一切都与 V4L2 设备有关。但是，您应该记住，它是顶层结构，维护媒体设备的子设备列表，并充当桥接设备的父级。

现在我们已经完成了主要的 V4L2 设备（包含其他设备相关数据结构的设备）的初始化和注册，我们可以引入特定的设备驱动程序，从桥接驱动程序开始，这是特定于平台的。

引入视频设备驱动程序 - 桥接驱动程序

桥接驱动程序控制平台 /USB/PCI/... 硬件，负责 DMA 传输。这是处理从设备进行数据流的驱动程序。桥接驱动程序直接处理的主要数据结构之一是 struct video_device。此结构嵌入了执行视频流所需的整个元素，它与用户空间的第一个交互之一是在 /dev/ 目录中创建设备文件。

struct video_device 结构在 include/media/v4l2-dev.h 中定义，这意味着驱动程序代码必须包含 #include <media/v4l2-dev.h>。以下是在定义它的头文件中看到的这个结构的样子：

struct video_device
{
#if defined(CONFIG_MEDIA_CONTROLLER)
    struct media_entity entity;
    struct media_intf_devnode *intf_devnode;
    struct media_pipeline pipe;
#endif
    const struct v4l2_file_operations *fops;
    u32 device_caps;
    struct device dev; struct cdev *cdev;
    struct v4l2_device *v4l2_dev;
    struct device *dev_parent;
    struct v4l2_ctrl_handler *ctrl_handler;
    struct vb2_queue *queue;
    struct v4l2_prio_state *prio;
    char name[32];
    enum vfl_devnode_type vfl_type;
    enum vfl_devnode_direction vfl_dir;
    int minor;
    u16 num;
    unsigned long flags; int index;
    spinlock_t fh_lock;
    struct list_head fh_list;
    void (*release)(struct video_device *vdev);
    const struct v4l2_ioctl_ops *ioctl_ops;
    DECLARE_BITMAP(valid_ioctls, BASE_VIDIOC_PRIVATE);
    struct mutex *lock;
};

不仅桥接驱动程序可以操作此结构 - 当涉及表示 V4L2 兼容设备（包括子设备）时，此结构是主要的 v4l2 结构。但是，根据驱动程序的性质（无论是桥接驱动程序还是子设备驱动程序），某些元素可能会有所不同或可能为 NULL。以下是结构中每个元素的描述：

• entity、intf_node 和 pipe 是与媒体框架集成的一部分，我们将在同名部分中看到。前者从媒体框架内部抽象出视频设备（成为实体），而 intf_node 表示媒体接口设备节点，pipe 表示实体所属的流水线。

• fops 表示视频设备文件节点的文件操作。V4L2 核心通过一些子系统所需的额外逻辑覆盖虚拟设备文件操作。

• cdev 是字符设备结构，抽象出底层的 /dev/videoX 文件节点。vdev->cdev->ops 由 V4L2 核心设置为 v4l2_fops（在 drivers/media/v4l2-core/v4l2-dev.c 中定义）。v4l2_fops 实际上是一个通用的（在实现的操作方面）和面向 V4L2 的（在这些操作所做的方面）文件操作，分配给每个 /dev/videoX 字符设备，并包装在 vdev->fops 中定义的视频设备特定操作。在它们的返回路径上，v4l2_fops 中的每个回调将调用 vdev->fops 中的对应项。v4l2_fops 回调在调用 vdev->fops 中的真实操作之前执行一些合理性检查。例如，在用户空间对 /dev/videoX 文件发出的 mmap() 系统调用上，将首先调用 v4l2_fops->mmap，这将确保在调用之前设置了 vdev->fops->mmap，并在需要时打印调试消息。

• ctrl_handler：默认值为 vdev->v4l2_dev->ctrl_handler。

• queue 是与此设备节点关联的缓冲区管理队列。这是桥接驱动程序唯一可以操作的数据结构之一。这可能是 NULL，特别是当涉及非桥接视频驱动程序（例如子设备）时。

• prio 是指向具有设备优先级状态的 &struct v4l2_prio_state 的指针。如果此状态为 NULL，则将使用 v4l2_dev->prio。

• name 是视频设备的名称。

• vfl_type 是 V4L 设备类型。可能的值由 enum vfl_devnode_type 定义，包括以下内容：

• VFL_TYPE_GRABBER：用于视频输入/输出设备

– VFL_TYPE_VBI：用于垂直空白数据（未解码）

– VFL_TYPE_RADIO：用于无线电卡

– VFL_TYPE_SUBDEV：用于 V4L2 子设备

– VFL_TYPE_SDR：软件定义无线电

– VFL_TYPE_TOUCH：用于触摸传感器

• vfl_dir 是一个 V4L 接收器、发射器或内存到内存（表示为 m2m 或 mem2mem）设备。可能的值由 enum vfl_devnode_direction 定义，包括以下内容：

– VFL_DIR_RX：用于捕获设备

– VFL_DIR_TX：用于输出设备

– VFL_DIR_M2M：应该是 mem2mem 设备（读取内存到内存，也称为内存到内存设备）。mem2mem 设备是使用用户空间应用程序传递的内存缓冲区作为源和目的地的设备。这与当前和现有的仅使用其中一个的内存缓冲区的驱动程序不同。这样的设备在 V4L2 框架中不存在，但是存在对这种模型的需求，例如，用于 '调整器设备' 或 V4L2 回环驱动程序。

• v4l2_dev 是此视频设备的 v4l2_device 父设备。

• dev_parent 是此视频设备的设备父级。如果未设置，核心将使用 vdev->v4l2_dev->dev 进行设置。

• ioctl_ops 是指向 &struct v4l2_ioctl_ops 的指针，它定义了一组 ioctl 回调。

• release 是核心在视频设备的最后一个用户退出时调用的回调。这必须是非-NULL。

• lock 是一个互斥锁，用于串行访问此设备。这是主要的串行化锁，通过它所有的 ioctls 都被串行化。桥接驱动程序通常会使用相同的互斥锁设置此字段，就像 queue->lock 一样，这是用于串行化访问队列的锁（串行化流）。但是，如果设置了 queue->lock，那么流 ioctls 将由单独的锁串行化。

• num 是核心分配的实际设备节点索引。它对应于 /dev/videoX 中的 X。

• flags 是视频设备的标志。您应该使用位操作来设置/清除/测试标志。它们包含一组 &enum v4l2_video_device_flags 标志。

• fh_list 是一个 struct v4l2_fh 列表，描述了一个 V4L2 文件处理程序，可以跟踪为此视频设备打开的文件句柄的数量。fh_lock 是与此列表关联的锁。

• class 对应于 sysfs 类。它由核心分配。此类条目对应于 /sys/video4linux/ sysfs 目录。

初始化和注册视频设备

在注册之前，视频设备可以动态分配，使用 video_device_alloc()（简单调用 kzalloc()），或者静态嵌入到动态分配的结构中，这是大多数情况下的设备状态结构。

视频设备是使用 video_device_alloc() 动态分配的，就像以下示例中一样：

struct video_device * vdev;
vdev = video_device_alloc();
if (!vdev)
    return ERR_PTR(-ENOMEM);
vdev->release = video_device_release;

在前面的摘录中，最后一行提供了视频设备的 release 方法，因为 .release 字段必须是非-NULL。内核提供了 video_device_release() 回调。它只调用 kfree() 来释放分配的内存。

当它嵌入到设备状态结构中时，代码变为如下：

struct my_struct {
    [...]
    struct video_device vdev;
};
[...]
struct my_struct *my_dev;
struct video_device *vdev;
my_dev =	kzalloc(sizeof(struct my_struct), GFP_KERNEL);
if (!my_dev)
    return ERR_PTR(-ENOMEM);
vdev = &my_vdev->vdev;
/* Now work with vdev as our video_device struct */
vdev->release = video_device_release_empty;
[...]

在这里，视频设备不能单独释放，因为它是一个更大的整体的一部分。当视频设备嵌入到另一个结构中时，就像前面的示例中一样，它不需要任何东西被释放。在这一点上，由于释放回调必须是非-NULL，我们可以分配一个空函数，例如 video_device_release_empty()，也由内核提供。

我们已经完成了分配。在这一点上，我们可以使用 video_register_device() 来注册视频设备。以下是此函数的原型：

int video_register_device(struct video_device *vdev,
                           enum vfl_devnode_type type, int nr)

在上述原型中，type 指定了要注册的桥接设备的类型。它将被分配给 vdev->vfl_type 字段。在本章的其余部分，我们将考虑将其设置为 VFL_TYPE_GRABBER，因为我们正在处理视频捕获接口。nr 是所需的设备节点号（0 == /dev/video0，1 == /dev/video1，...）。但是，将其值设置为 -1 将指示内核选择第一个空闲索引并使用它。指定固定索引可能对构建复杂的 udev 规则很有用，因为设备节点名称是预先知道的。为了使注册成功，必须满足以下要求：

• 首先，必须 设置 vdev->release 函数，因为它不能是空的。如果不需要它，可以传递 V4L2 核心的空释放方法。

• 其次，必须 设置 vdev->v4l2_dev 指针；它应该指向视频设备的 V4L2 父设备。

• 最后，但不是强制的，您应该设置 vdev->fops 和 vdev->ioctl_ops。

video_register_device() 在成功时返回 0。但是，如果没有空闲的次要设备，找不到设备节点号，或者设备节点的注册失败，它可能会失败。在任何错误情况下，它都会返回一个负的错误号。每个注册的视频设备都会在 /sys/class/video4linux 中创建一个目录条目，并在其中包含一些属性。

重要提示

次要号是动态分配的，除非内核使用内核选项 CONFIG_VIDEO_FIXED_MINOR_RANGES 进行编译。在这种情况下，次要号根据设备节点类型（视频、收音机等）分配在不同的范围内，总限制为 VIDEO_NUM_DEVICES，设置为 256。

如果注册失败，vdev->release() 回调将永远不会被调用。在这种情况下，如果动态分配了 video_device 结构，您需要调用 video_device_release() 来释放它，或者如果 video_device 被嵌入其中，则释放您自己的结构。

在驱动程序卸载路径上，或者当不再需要视频节点时，您应该调用 video_unregister_device() 来注销视频设备，以便其节点可以被移除：

void video_unregister_device(struct video_device *vdev)

在上述调用之后，设备的 sysfs 条目将被移除，导致 udev 移除 /dev/ 中的节点。

到目前为止，我们只讨论了注册过程中最简单的部分，但是视频设备中还有一些复杂的字段需要在注册之前初始化。这些字段通过提供视频设备文件操作、一致的一组 ioctl 回调以及最重要的是媒体队列和内存管理接口来扩展驱动程序的功能。我们将在接下来的章节中讨论这些内容。

视频设备文件操作

视频设备（通过其驱动程序）旨在作为 /dev/ 目录中的特殊文件暴露给用户空间，用户空间可以使用它与底层设备进行交互：流式传输数据。为了使视频设备能够响应用户空间查询（通过系统调用），必须从驱动程序内部实现一组标准回调。这些回调形成了今天所知的 struct v4l2_file_operations 类型，定义在 include/media/v4l2-dev.h 中，如下所示：

struct v4l2_file_operations {
    struct module *owner;
    ssize_t (*read) (struct file *file, char user *buf,
                       size_t, loff_t *ppos);
    ssize_t (*write) (struct file *file, const char user *buf,
                       size_t, loff_t *ppos);
    poll_t (*poll) (struct file *file,
                      struct poll_table_struct *);
    long (*unlocked_ioctl) (struct file *file,
                          unsigned int cmd, unsigned long arg);
#ifdef CONFIG_COMPAT
     long (*compat_ioctl32) (struct file *file,
                          unsigned int cmd, unsigned long arg);
#endif
    unsigned long (*get_unmapped_area) (struct file *file,
                              unsigned long, unsigned long,
                              unsigned long, unsigned long);
    int (*mmap) (struct file *file,                  struct vm_area_struct *vma);
    int (*open) (struct file *file);
    int (*release) (struct file *file);
};

这些可以被视为顶层回调，因为它们实际上是由另一个低级设备文件操作调用的（当然，经过一些合理性检查），这次是与 vdev->cdev 字段相关联的低级设备文件操作，设置为 vdev->cdev->ops = &v4l2_fops; 在文件节点创建时。这允许内核实现额外的逻辑并强制执行合理性：

• owner 是指向模块的指针。大多数情况下，它是 THIS_MODULE。

• open应包含实现open()系统调用所需的操作。大多数情况下，这可以设置为v4l2_fh_open，这是一个 V4L2 助手，简单地分配和初始化一个v4l2_fh结构，并将其添加到vdev->fh_list列表中。但是，如果您的设备需要一些额外的初始化，请在内部执行初始化，然后调用v4l2_fh_open(struct file * filp)。无论如何，您必须处理v4l2_fh_open。

• release应包含实现close()系统调用所需的操作。这个回调必须处理v4l2_fh_release。它可以设置为以下之一：

• vb2_fop_release，这是一个 videobuf2-V4L2 释放助手，将清理任何正在进行的流。这个助手将调用v4l2_fh_release。

• 撤销.open中所做的工作的自定义回调，并且必须直接或间接调用v4l2_fh_release（例如，使用_vb2_fop_release()助手），以便 V4L2 核心处理任何正在进行的流的清理。

• read应包含实现read()系统调用所需的操作。大多数情况下，videobuf2-V4L2 助手vb2_fop_read就足够了。

• write在我们的情况下不需要，因为它是用于输出类型设备。但是，在这里使用vb2_fop_write可以完成工作。

• 如果您使用v4l2_ioctl_ops，则必须将unlocked_ioctl设置为video_ioctl2。下一节将详细解释这一点。这个 V4L2 核心助手是__video_do_ioctl()的包装器，它处理真正的逻辑，并将每个 ioctl 路由到vdev->ioctl_ops中的适当回调，这是单独的 ioctl 处理程序定义的地方。

• mmap应包含实现mmap()系统调用所需的操作。大多数情况下，videobuf2-V4L2 助手vb2_fop_mmap就足够了，除非在执行映射之前需要额外的元素。内核中的视频缓冲区（响应于VIDIOC_REQBUFSioctl 而分配）在被访问用户空间之前必须单独映射。这就是这个.mmap回调的目的，它只需要将一个视频缓冲区映射到用户空间。查询将缓冲区映射到用户空间所需的信息是使用VIDIOC_QUERYBUFioctl 向内核查询的。给定vma参数，您可以按如下方式获取指向相应视频缓冲区的指针：

struct vb2_queue *q = container_of_myqueue_wrapper();
unsigned long off = vma->vm_pgoff << PAGE_SHIFT;
struct vb2_buffer *vb;
unsigned int buffer = 0, plane = 0;
for (i = 0; i < q->num_buffers; i++) {
    struct vb2_buffer *buf = q->bufs[i];
    /* The below assume we are on a single-planar system,
     * else we would have loop over each plane
     */
    if (buf->planes[0].m.offset == off)
        break;
    return i;
}
videobuf_queue_unlock(myqueue);

• poll应包含实现poll()系统调用所需的操作。大多数情况下，videobuf2-V4L2 助手vb2_fop_call就足够了。如果这个助手不知道如何锁定（queue->lock和vdev->lock都没有设置），那么您不应该使用它，而应该编写自己的助手，可以依赖于不处理锁定的vb2_poll()助手。

在这两个回调中，您可以使用v4l2_fh_is_singular_file()助手来检查给定的文件是否是关联video_device的唯一文件句柄。它的替代方法是v4l2_fh_is_singular()，这次依赖于v4l2_fh：

int v4l2_fh_is_singular_file(struct file *filp)
int v4l2_fh_is_singular(struct v4l2_fh *fh);

总之，捕获视频设备驱动程序的文件操作可能如下所示：

static int foo_vdev_open(struct file *file)
{
    struct mydev_state_struct *foo_dev = video_drvdata(file);
    int ret;
[...]
    if (!v4l2_fh_is_singular_file(file))
        goto fh_rel;
[...]
fh_rel:
    if (ret)
        v4l2_fh_release(file);
    return ret;
}
static int foo_vdev_release(struct file *file)
{
    struct mydev_state_struct *foo_dev = video_drvdata(file);
    bool fh_singular;
    int ret;
[...]
    fh_singular = v4l2_fh_is_singular_file(file);
    ret = _vb2_fop_release(file, NULL);
    if (fh_singular)
        /* do something */
        [...]
    return ret;
}
static const struct v4l2_file_operations foo_fops = {
    .owner = THIS_MODULE,
    .open = foo_vdev_open,
    .release = foo_vdev_release,
    .unlocked_ioctl = video_ioctl2,
    .poll = vb2_fop_poll,
    .mmap = vb2_fop_mmap,
    .read = vb2_fop_read,
};

您可以观察到，在前面的块中，我们在我们的文件操作中只使用了标准的核心助手。

重要提示

Mem2mem 设备可以使用它们相关的基于 v4l2-mem2mem 的助手。看看drivers/media/v4l2-core/v4l2-mem2mem.c。

V4L2 ioctl 处理

让我们再谈谈v4l2_file_operations.unlocked_ioctl回调。正如我们在前一节中所看到的，它应该设置为video_ioctl2。video_ioctl2负责在内核和用户空间之间进行参数复制，并在将每个单独的ioctl()调用分派到驱动程序之前执行一些合理性检查（例如，ioctl 命令是否有效），这最终会进入video_device->ioctl_ops字段中的回调条目，该字段是struct v4l2_ioctl_ops类型。

struct v4l2_ioctl_ops结构包含了 V4L2 框架中每个可能的 ioctl 的回调。然而，你应该根据你的设备类型和驱动程序的能力来设置这些回调。结构中的每个回调都映射一个 ioctl，结构定义如下：

struct v4l2_ioctl_ops {
    /* VIDIOC_QUERYCAP handler */
    int (*vidioc_querycap)(struct file *file, void *fh,
                            struct v4l2_capability *cap);
    /* Buffer handlers */
    int (*vidioc_reqbufs)(struct file *file, void *fh,
                           struct v4l2_requestbuffers *b);
    int (*vidioc_querybuf)(struct file *file, void *fh,
                            struct v4l2_buffer *b);
    int (*vidioc_qbuf)(struct file *file, void *fh,
                        struct v4l2_buffer *b);
    int (*vidioc_expbuf)(struct file *file, void *fh,
                          struct v4l2_exportbuffer *e);
    int (*vidioc_dqbuf)(struct file *file, void *fh,
                          struct v4l2_buffer *b);
    int (*vidioc_create_bufs)(struct file *file, void *fh,
                               struct v4l2_create_buffers *b);
    int (*vidioc_prepare_buf)(struct file *file, void *fh,
                               struct v4l2_buffer *b);
    int (*vidioc_overlay)(struct file *file, void *fh,
                           unsigned int i);
[...]
};

这个结构有超过 120 个条目，描述了每一个可能的 V4L2 ioctl 的操作，无论设备类型是什么。在前面的摘录中，只列出了我们可能感兴趣的部分。我们不会在这个结构中引入回调。然而，当你到达[第九章]（B10985_09_ePub_AM.xhtml#_idTextAnchor396），从用户空间利用 V4L2 API时，我鼓励你回到这个结构，事情会更清楚。

也就是说，因为你提供了一个回调，它仍然是可访问的。有些情况下，你可能希望忽略在v4l2_ioctl_ops中指定的回调。如果基于外部因素（例如使用的卡），你希望在v4l2_ioctl_ops中关闭某些功能而不必创建新的结构，那么就需要这样做。为了让核心意识到这一点并忽略回调，你应该在调用video_register_device()之前对相关的 ioctl 命令调用v4l2_disable_ioctl()：

v4l2_disable_ioctl (vdev, cmd)

以下是一个例子：v4l2_disable_ioctl(&tea->vd, VIDIOC_S_HW_FREQ_SEEK);。前面的调用将标记tea->vd视频设备上的VIDIOC_S_HW_FREQ_SEEKioctl 为被忽略。

videobuf2 接口和 API

videobuf2 框架用于连接 V4L2 驱动程序层和用户空间层，提供了一个数据交换通道，可以分配和管理视频帧数据。videobuf2 内存管理后端是完全模块化的。这允许为具有非标准内存管理要求的设备和平台插入自定义内存管理例程，而无需更改高级缓冲区管理函数和 API。该框架提供以下功能：

• 实现流式 I/O V4L2 ioctls 和文件操作

• 高级视频缓冲区、视频队列和状态管理功能

• 视频缓冲区内存分配和管理

Videobuf2（或者只是 vb2）促进了驱动程序的开发，减少了驱动程序的代码大小，并有助于在驱动程序中正确和一致地实现 V4L2 API。然后 V4L2 驱动程序负责从传感器（通常通过某种 DMA 控制器）获取视频数据，并将其提供给由 vb2 框架管理的缓冲区。

这个框架实现了许多 ioctl 函数，包括缓冲区分配、入队、出队和数据流控制。然后废弃了任何特定于供应商的解决方案，大大减少了媒体框架代码的大小，并减轻了编写 V4L2 设备驱动程序所需的工作量。

重要提示

每个 videobuf2 助手、API 和数据结构都以vb2_为前缀，而版本 1（videobuf，定义在drivers/media/v4l2-core/videobuf-core.c中）的对应物使用了videobuf_前缀。

这个框架包括一些可能对你们一些人来说很熟悉的概念，但仍然需要详细讨论。

缓冲区的概念

缓冲区是在 vb2 和用户空间之间进行单次数据交换的单位。从用户空间代码的角度来看，V4L2 缓冲区代表与视频帧对应的数据（例如，在捕获设备的情况下）。流式传输涉及在内核和用户空间之间交换缓冲区。vb2 使用struct vb2_buffer数据结构来描述视频缓冲区。该结构在include/media/videobuf2-core.h中定义如下：

struct vb2_buffer {
    struct vb2_queue *vb2_queue;
    unsigned int index;
    unsigned int type;
    unsigned int memory;
    unsigned int num_planes;
    u64 timestamp;
    /* private: internal use only
     *
     * state: current buffer state; do not change
     * queued_entry: entry on the queued buffers list, which
     * holds all buffers queued from userspace
     * done_entry: entry on the list that stores all buffers
     * ready to be dequeued to userspace
     * vb2_plane: per-plane information; do not change
     */
    enum vb2_buffer_state state;
    struct vb2_plane planes[VB2_MAX_PLANES];
    struct list_head queued_entry;
    struct list_head done_entry;
[...]
};

在前面的数据结构中，我们已经删除了对我们没有兴趣的字段。剩下的字段定义如下：

• vb2_queue是这个缓冲区所属的vb2队列。这将引导我们进入下一节，介绍根据 videobuf2 的队列概念。

• index是这个缓冲区的 ID。

• type是缓冲区的类型。它由vb2在分配时设置。它与其所属队列的类型匹配：vb->type = q->type。

• memory是用于使缓冲区在用户空间可见的内存模型类型。此字段的值是enum vb2_memory类型，与其 V4L2 用户空间对应项enum v4l2_memory相匹配。此字段由vb2在缓冲区分配时设置，并报告了与vIDIOC_REQBUFS给定的v4l2_requestbuffers的.memory字段分配的用户空间值的 vb2 等价项。可能的值包括以下内容：

• VB2_MEMORY_MMAP：其在用户空间分配的等价物是V4L2_MEMORY_MMAP，表示缓冲区用于内存映射 I/O。

• VB2_MEMORY_USERPTR：其在用户空间分配的等价物是V4L2_MEMORY_USERPTR，表示用户在用户空间分配缓冲区，并通过v4l2_buffer的buf.m.userptr成员传递指针。V4L2 中USERPTR的目的是允许用户直接通过malloc()或静态方式传递在用户空间分配的缓冲区。

• VB2_MEMORY_DMABUF。其在用户空间分配的等价物是V4L2_MEMORY_DMABUF，表示内存由驱动程序分配并导出为 DMABUF 文件处理程序。这个 DMABUF 文件处理程序可以在另一个驱动程序中导入。

• state是enum vb2_buffer_state类型，表示此视频缓冲区的当前状态。驱动程序可以使用void vb2_buffer_done(struct vb2_buffer *vb, enum vb2_buffer_state state) API 来更改此状态。可能的状态值包括以下内容：

• VB2_BUF_STATE_DEQUEUED 表示缓冲区在用户空间控制之下。这是由 videobuf2 核心在VIDIOC_REQBUFS ioctl 的执行路径中设置的。

• VB2_BUF_STATE_PREPARING 表示缓冲区正在 videobuf2 中准备。这个标志是由 videobuf2 核心在支持的驱动程序的VIDIOC_PREPARE_BUF ioctl 的执行路径中设置的。

• VB2_BUF_STATE_QUEUED 表示缓冲区在 videobuf 中排队，但尚未在驱动程序中。这是由 videobuf2 核心在VIDIOC_QBUF ioctl 的执行路径中设置的。然而，如果驱动程序无法启动流，则驱动程序必须将所有缓冲区的状态设置为VB2_BUF_STATE_QUEUED。这相当于将缓冲区返回给 videobuf2。

• VB2_BUF_STATE_ACTIVE 表示缓冲区实际上在驱动程序中排队，并可能在硬件操作（例如 DMA）中使用。驱动程序无需设置此标志，因为在调用缓冲区.buf_queue回调之前，核心会设置此标志。

• VB2_BUF_STATE_DONE 表示驱动程序应在此缓冲区的 DMA 操作成功路径上设置此标志，以将缓冲区传递给 vb2。这意味着 videobuf2 核心从驱动程序返回缓冲区，但尚未将其出队到用户空间。

• VB2_BUF_STATE_ERROR 与上述相同，但是对缓冲区的操作以错误结束，当它被出队时将向用户空间报告。

如果在阅读完后，缓冲区技能的概念对您来说显得复杂，那么我鼓励您先阅读第九章，从用户空间利用 V4L2 API，然后再回到这里。

平面的概念

有些设备要求每个输入或输出视频帧的数据放在不连续的内存缓冲区中。在这种情况下，一个视频帧必须使用多个内存地址来寻址，换句话说，每个“平面”有一个指针。平面是当前帧的子缓冲区（或帧的一部分）。

因此，在单平面系统中，一个平面代表整个视频帧，而在多平面系统中，一个平面只代表视频帧的一部分。由于内存是不连续的，多平面设备使用 Scatter/Gather DMA。

队列的概念

队列是流处理的中心元素，是桥接驱动程序的 DMA 引擎相关部分。实际上，它是驱动程序向 videobuf2 介绍自己的元素。它帮助我们在驱动程序中实现数据流管理模块。队列通过以下结构表示：

struct vb2_queue {
    unsigned int type;
    unsigned int io_modes;
    struct device *dev;
    struct mutex *lock;
    const struct vb2_ops *ops;
    const struct vb2_mem_ops *mem_ops;
    const struct vb2_buf_ops *buf_ops;
    u32 min_buffers_needed;
    gfp_t gfp_flags;
    void *drv_priv;
    struct vb2_buffer *bufs[VB2_MAX_FRAME];
    unsigned int num_buffers;
    /* Lots of private and debug stuff omitted */
    [...]
};

结构应该被清零，并填写前面的字段。以下是结构中每个元素的含义：

• type 是缓冲区类型。这应该使用include/uapi/linux/videodev2.h中定义的enum v4l2_buf_type中的一个值进行设置。在我们的情况下，这必须是V4L2_BUF_TYPE_VIDEO_CAPTURE。

• io_modes是描述可以处理的缓冲区类型的位掩码。可能的值包括以下内容：

• VB2_MMAP：在内核中分配并通过mmap()访问的缓冲区；vmalloc'ed 和连续 DMA 缓冲区通常属于这种类型。

• VB2_USERPTR：这是为用户空间分配的缓冲区。通常，只有可以进行散射/聚集 I/O 的设备才能处理用户空间缓冲区。然而，不支持对巨大页面的连续 I/O。有趣的是，videobuf2 支持用户空间分配的连续缓冲区。不过，唯一的方法是使用某种特殊机制，比如非树 Android pmem驱动程序。

• VB2_READ, VB2_WRITE：这些是通过read()和write()系统调用提供的用户空间缓冲区。

• lock是用于流 ioctls 的串行化锁的互斥体。通常将此锁与video_device->lock相同，这是主要的串行化锁。但是，如果一些非流 ioctls 需要很长时间才能执行，那么您可能希望在这里使用不同的锁，以防止VIDIOC_DQBUF在等待另一个操作完成时被阻塞。

• ops代表特定于驱动程序的回调，用于设置此队列和控制流操作。它是struct vb2_ops类型。我们将在下一节详细讨论这个结构。

• mem_ops字段是驱动程序告诉 videobuf2 它实际使用的缓冲区类型的地方；它应该设置为vb2_vmalloc_memops、vb2_dma_contig_memops或vb2_dma_sg_memops中的一个。这是 videobuf2 实现的三种基本类型的缓冲区分配：

• 第一种是vmalloc()，因此在内核空间中是虚拟连续的，不保证在物理上是连续的。

• 第二种是vb2_mem_ops，以满足这种需求。没有限制。

• 您可能不关心buf_ops，因为如果未设置，它由vb2核心提供。但是，它包含了在用户空间和内核空间之间传递缓冲区信息的回调。

• min_buffers_needed是在开始流之前需要的最小缓冲区数量。如果这个值不为零，那么只有用户空间排队了至少这么多的缓冲区，vb2_queue->ops->start_streaming才会被调用。换句话说，它表示 DMA 引擎在启动之前需要有多少可用的缓冲区。

• bufs是此队列中缓冲区的指针数组。它的最大值是VB2_MAX_FRAME，这对应于vb2核心允许每个队列的最大缓冲区数量。它被设置为32，这已经是一个相当可观的值。

• num_buffers是队列中已分配/已使用的缓冲区数量。

特定于驱动程序的流回调

桥接驱动程序需要公开一系列函数来管理缓冲区队列，包括队列和缓冲区初始化。这些函数将处理来自用户空间的缓冲区分配、排队和与流相关的请求。这可以通过设置struct vb2_ops的实例来完成，定义如下：

struct vb2_ops {
    int (*queue_setup)(struct vb2_queue *q,
                       unsigned int *num_buffers,                        unsigned int *num_planes,
                       unsigned int sizes[],                        struct device *alloc_devs[]);
    void (*wait_prepare)(struct vb2_queue *q);
    void (*wait_finish)(struct vb2_queue *q);
    int (*buf_init)(struct vb2_buffer *vb);
    int (*buf_prepare)(struct vb2_buffer *vb);
    void (*buf_finish)(struct vb2_buffer *vb);
    void (*buf_cleanup)(struct vb2_buffer *vb);
    int (*start_streaming)(struct vb2_queue *q,                            unsigned int count);
    void (*stop_streaming)(struct vb2_queue *q);
    void (*buf_queue)(struct vb2_buffer *vb);
};

以下是结构中每个回调的目的：

• queue_setup：此回调函数由驱动程序的v4l2_ioctl_ops.vidioc_reqbufs()方法调用（响应VIDIOC_REQBUFS和VIDIOC_CREATE_BUFS ioctls），以调整缓冲区计数和大小。此回调的目标是通知 videobuf2-core 需要多少个缓冲区和每个缓冲区的平面，以及每个平面的大小和分配器上下文。换句话说，所选的 vb2 内存分配器调用此方法与驱动程序协商在流媒体期间使用的缓冲区和每个缓冲区的平面数量。3是一个很好的选择作为最小缓冲区数量，因为大多数 DMA 引擎至少需要队列中的2个缓冲区。此回调的参数定义如下：

• q是vb2_queue指针。

• num_buffers是应用程序请求的缓冲区数量的指针。然后，驱动程序应在此*num_buffers字段中设置分配的缓冲区数量。由于此回调在协商过程中可能会被调用两次，因此应检查queue->num_buffers以了解在设置此值之前已分配的缓冲区数量。

• num_planes包含保存帧所需的不同视频平面的数量。这应该由驱动程序设置。

• sizes包含每个平面的大小（以字节为单位）。对于单平面系统，只需设置size[0]。

• alloc_devs是一个可选的每平面分配器特定设备数组。将其视为分配上下文的指针。

以下是queue_setup回调的示例：

/* Setup vb_queue minimum buffer requirements */
static int rcar_drif_queue_setup(struct vb2_queue *vq,
                             unsigned int *num_buffers,                             unsigned int *num_planes,
                             unsigned int sizes[],                              struct device *alloc_devs[])
{
    struct rcar_drif_sdr *sdr = vb2_get_drv_priv(vq);
    /* Need at least 16 buffers */
    if (vq->num_buffers + *num_buffers < 16)
        *num_buffers = 16 - vq->num_buffers;
    *num_planes = 1;
    sizes[0] = PAGE_ALIGN(sdr->fmt->buffersize);
    rdrif_dbg(sdr, "num_bufs %d sizes[0] %d\n",
              *num_buffers, sizes[0]);
    return 0;
}

• buf_init在为缓冲区分配内存后或在新的USERPTR缓冲区排队后会被调用一次。例如，可以用来固定页面，验证连续性，并设置 IOMMU 映射。

• buf_prepare在VIDIOC_QBUF ioctl 的执行路径上被调用。它应该准备好缓冲区以排队到 DMA 引擎。缓冲区被准备好，并且用户空间虚拟地址或用户地址被转换为物理地址。

• buf_finish在每个DQBUF ioctl 上被调用。例如，可以用于缓存同步和从反弹缓冲区复制回来。

• buf_cleanup在释放内存之前调用。可以用于取消映射内存等。

• buf_queue：videobuf2 核心在调用此回调之前在缓冲区中设置VB2_BUF_STATE_ACTIVE标志。但是，它是代表VIDIOC_QBUF ioctl 调用的。用户空间逐个排队缓冲区，一个接一个。此外，缓冲区可能会比桥接设备从捕获设备抓取数据到缓冲区的速度更快。与此同时，在发出VIDIOC_DQBUF之前可能会多次调用VIDIOC_QBUF。建议驱动程序维护一个排队用于 DMA 的缓冲区列表，以便在任何 DMA 完成时，填充的缓冲区被移出列表，同时通过填充其时间戳并将缓冲区添加到 videobuf2 的完成缓冲区列表中，如果需要，则更新 DMA 指针。粗略地说，此回调函数应将缓冲区添加到驱动程序的 DMA 队列中，并在该缓冲区上启动 DMA。与此同时，驱动程序通常会重新实现自己的缓冲区数据结构，建立在通用的vb2_v4l2_buffer结构之上，但添加一个列表以解决我们刚才描述的排队问题。以下是这样一个自定义缓冲区数据结构的示例：

struct dcmi_buf {
   struct vb2_v4l2_buffer vb;
   dma_addr_t paddr; /* the bus address of this buffer */
   size_t size;
   struct list_head list; /* list entry for tracking    buffers */
};

• start_streaming启动了流式传输的 DMA 引擎。在开始流式传输之前，必须首先检查是否已排队了最少数量的缓冲区。如果没有，应返回-ENOBUFS，vb2框架将在下次缓冲区排队时再次调用此函数，直到有足够的缓冲区可用于实际启动 DMA 引擎。如果支持以下操作，还应在子设备上启用流式传输：v4l2_subdev_call(subdev, video, s_stream, 1)。应从缓冲区队列中获取下一帧并在其上启动 DMA。通常，在捕获新帧后会发生中断。处理程序的工作是从内部缓冲区中删除新帧（使用list_del()）并将其返回给vb2框架（通过vb2_buffer_done()），同时更新序列计数字段和时间戳。

• stop_streaming停止所有待处理的 DMA 操作，停止 DMA 引擎，并释放 DMA 通道资源。如果支持以下操作，还应在子设备上禁用流式传输：v4l2_subdev_call(subdev, video, s_stream, 0)。如有必要，禁用中断。由于驱动程序维护了排队进行 DMA 的缓冲区列表，因此必须将该列表中排队的所有缓冲区以错误状态返回给 vb2。

初始化和释放 vb2 队列

为了使驱动程序完成队列初始化，应调用vb2_queue_init()函数，给定队列作为参数。但是，vb2_queue结构应首先由驱动程序分配。此外，驱动程序必须清除其内容并为一些必需的条目设置初始值，然后才能调用此函数。这些必需的值是q->ops、q->mem_ops、q->type和q->io_modes。否则，队列初始化将失败，如下所示的vb2_core_queue_init()函数将会被调用，并且从vb2_queue_init()中检查其返回值：

int vb2_core_queue_init(struct vb2_queue *q)
{
    /*
     * Sanity check
     */
    if (WARN_ON(!q) || WARN_ON(!q->ops) ||          WARN_ON(!q->mem_ops) ||
         WARN_ON(!q->type) || WARN_ON(!q->io_modes) ||
         WARN_ON(!q->ops->queue_setup) ||          WARN_ON(!q->ops->buf_queue))
        return -EINVAL;
    INIT_LIST_HEAD(&q->queued_list);
    INIT_LIST_HEAD(&q->done_list);
    spin_lock_init(&q->done_lock);
    mutex_init(&q->mmap_lock);
    init_waitqueue_head(&q->done_wq);
    q->memory = VB2_MEMORY_UNKNOWN;
    if (q->buf_struct_size == 0)
        q->buf_struct_size = sizeof(struct vb2_buffer);
    if (q->bidirectional)
        q->dma_dir = DMA_BIDIRECTIONAL;
    else
        q->dma_dir = q->is_output ? DMA_TO_DEVICE :         DMA_FROM_DEVICE;
    return 0;
}

上述摘录显示了内核中vb2_core_queue_init()的主体。这个内部 API 是一个纯基本的初始化方法，它只是进行一些合理性检查并初始化基本数据结构（列表、互斥锁和自旋锁）。

子设备的概念

在 V4L2 子系统的早期，只有两个主要的数据结构：

• struct video_device：这是/dev/<type>X出现的结构。

• struct vb2_queue：这负责缓冲区管理。

在那个时代，这已经足够了，因为嵌入视频桥的 IP 块并不多。如今，SoC 中的图像块嵌入了许多 IP 块，每个 IP 块都通过卸载特定任务来发挥特定作用，例如图像调整、图像转换和视频去隔行功能。为了使用模块化方法来解决这种多样性，引入了子设备的概念。这为硬件的软件建模带来了模块化方法，允许将每个硬件组件抽象为软件块。

采用这种方法，处理管道中的每个 IP 块（除了桥接设备）都被视为一个子设备，甚至包括摄像头传感器本身。桥接视频设备节点采用/dev/videoX模式，而子设备则采用/dev/v4l-subdevX模式（假设它们在创建节点之前已设置了适当的标志）。

重要说明

为了更好地理解桥接设备和子设备之间的区别，可以将桥接设备视为处理管道中的最终元素，有时负责 DMA 事务。一个例子是 Atmel-drivers/media/platform/atmel/atmel-isc.c：Sensor-->PFE-->WB-->CFA-->CC-->GAM-->CSC-->CBC-->SUB-->RLP-->DMA。鼓励您查看此驱动程序以了解每个元素的含义。

从编码的角度来看，驱动程序应包括<media/v4l-subdev.h>，该文件定义了struct v4l2_subdev结构，该结构是用于在内核中实例化子设备的抽象数据结构。此结构定义如下：

struct v4l2_subdev {
#if defined(CONFIG_MEDIA_CONTROLLER)
    struct media_entity entity;
#endif
    struct list_head list;
    struct module *owner;
    bool owner_v4l2_dev;
    u32 flags;
    struct v4l2_device *v4l2_dev;
    const struct v4l2_subdev_ops *ops;
[...]
    struct v4l2_ctrl_handler *ctrl_handler;
    char name[V4L2_SUBDEV_NAME_SIZE];
    u32 grp_id; void *dev_priv;
    void *host_priv;
    struct video_device *devnode;
    struct device *dev;
    struct fwnode_handle *fwnode;
    struct device_node *of_node;
    struct list_head async_list;
    struct v4l2_async_subdev *asd;
    struct v4l2_async_notifier *notifier;
    struct v4l2_async_notifier *subdev_notifier;
    struct v4l2_subdev_platform_data *pdata;
};

此结构的entity字段将在下一章第八章**，与 V4L2 异步和媒体控制器框架集成中讨论。与此同时，我们不感兴趣的字段已被删除。

但是，结构中的其他字段定义如下：

• list是list_head类型，并由核心用于将当前子设备插入v4l2_device维护的子设备列表中。

• owner由核心设置，表示拥有此结构的模块。

• flags表示驱动程序可以设置的子设备标志，可以具有以下值：

• 如果此子设备实际上是 I2C 设备，则应设置V4L2_SUBDEV_FL_IS_I2C标志。

• 如果此子设备是 SPI 设备，则应设置V4L2_SUBDEV_FL_IS_SPI。

• 如果子设备需要设备节点（著名的/dev/v4l-subdevX条目），则应设置V4L2_SUBDEV_FL_HAS_DEVNODE。使用此标志的 API 是v4l2_device_register_subdev_nodes()，稍后将讨论并由桥接调用以创建子设备节点条目。

• V4L2_SUBDEV_FL_HAS_EVENTS表示此子设备生成事件。

• v4l2_dev由核心在子设备注册时设置，并指向此子设备所属的struct 4l2_device的指针。

• ops是可选的。这是指向struct v4l2_subdev_ops的指针，由驱动程序设置以提供核心可以依赖的此子设备的回调。

• ctrl_handler是指向struct v4l2_ctrl_handler的指针。它表示此子设备提供的控件列表，我们将在V4L2 控件基础设施部分中看到。

• name是子设备的唯一名称。在子设备初始化后，驱动程序应设置它。对于 I2C 变体的初始化，核心分配的默认名称是("%s %d-%04x", driver->name, i2c_adapter_id(client->adapter), client->addr)。在包括媒体控制器支持时，此名称用作媒体实体名称。

• grp_id是驱动程序特定的，在异步模式下由核心提供，并用于对类似的子设备进行分组。

• dev_priv是设备的私有数据指针（如果有的话）。

• host_priv是指向设备的私有数据的指针，用于连接子设备的设备。

• devnode是此子设备的设备节点，由核心在调用v4l2_device_register_subdev_nodes()时设置，不要与基于相同结构构建的桥接设备混淆。您应该记住，每个v4l2元素（无论是子设备还是桥接）都是视频设备。

• dev是指向物理设备的指针（如果有的话）。驱动程序可以使用void v4l2_set_subdevdata(struct v4l2_subdev *sd, void *p)设置此值，或者可以使用void *v4l2_get_subdevdata(const struct v4l2_subdev *sd)获取它。

• fwnode是此子设备的固件节点对象句柄。在较旧的内核版本中，此成员曾经是struct device_node *of_node，并指向struct fwnode_handle，因为它允许根据在平台上使用的设备树节点/ACPI 设备进行切换。换句话说，它是dev->of_node->fwnode或dev->fwnode，以非NULL的方式。

async_list、asd、subdev_notifier和notifier元素是 v4l2-async 框架的一部分，我们将在下一节中看到。但是，这里提供了这些元素的简要描述：

• async_list：当与异步核心注册时，此成员由核心用于将此子设备链接到全局subdev_list（这是一个孤立子设备的列表，不属于任何通知程序，这意味着此子设备在其父级桥之前注册）或其父级桥的notifier->done列表。我们将在下一章中详细讨论这一点，第八章*，与 V4L2 异步和媒体控制器框架集成*。

• asd：此字段是struct v4l2_async_subdev类型，并在异步核心中抽象了这个子设备。

• subdev_notifier：这是由此子设备隐式注册的通知程序，以防需要通知其他子设备的探测。它通常用于涉及多个子设备的流水线的系统，其中子设备 N 需要被通知子设备 N-1 的探测。

• notifier：这是由异步核心设置的，并对应于其底层的.asd异步子设备匹配的通知程序。

• pdata：这是子设备平台数据的常见部分。

子设备初始化

每个子设备驱动程序必须有一个struct v4l2_subdev结构，可以是独立的，也可以嵌入到更大和特定于设备的结构中。推荐第二种情况，因为它允许跟踪设备状态。以下是典型设备特定结构的示例：

struct mychip_struct {
    struct v4l2_subdev sd;
[...]
    /* device speific fields*/
[...]
};

在被访问之前，V4L2 子设备需要使用v4l2_subdev_init() API 进行初始化。然而，当涉及到具有基于 I2C 或 SPI 的控制接口（通常是摄像头传感器）的子设备时，内核提供了v4l2_spi_subdev_init()和v4l2_i2c_subdev_init()变体：

void v4l2_subdev_init(struct v4l2_subdev *sd,
                       const struct v4l2_subdev_ops *ops)
void v4l2_i2c_subdev_init(struct v4l2_subdev *sd,
                       struct i2c_client *client,
                       const struct v4l2_subdev_ops *ops)
void v4l2_spi_subdev_init(struct v4l2_subdev *sd,
                          struct spi_device *spi,
                          const struct v4l2_subdev_ops *ops)

所有这些 API 都将struct v4l2_subdev结构的指针作为第一个参数。使用我们的设备特定数据结构注册我们的子设备将如下所示：

v4l2_i2c_subdev_init(&mychip_struct->sd, client, subdev_ops);
/*or*/
v4l2_subdev_init(&mychip_struct->sd, subdev_ops);

spi/i2c变体包装了v4l2_subdev_init()函数。此外，它们需要作为第二个参数的底层低级、特定于总线的结构。此外，这些特定于总线的变体将存储子设备对象（作为第一个参数给出）作为低级、特定于总线的设备数据，反之亦然，通过将低级、特定于总线的结构存储为子设备的私有数据。这样，i2c_client（或spi_device）和v4l2_subdev相互指向，这意味着通过拥有指向 I2C 客户端的指针，例如，您可以调用i2c_set_clientdata()（例如struct v4l2_subdev *sd = i2c_get_clientdata(client);）来获取指向我们内部子设备对象的指针，并使用container_of宏（例如struct mychip_struct *foo = container_of(sd, struct mychip_struct, sd);）来获取指向芯片特定结构的指针。另一方面，拥有指向子设备对象的指针，您可以使用v4l2_get_subdevdata()来获取底层特定于总线的结构。

最后但并非最不重要的是，这些特定于总线的变体将损坏子设备名称，就像在介绍struct v4l2_subdev数据结构时所解释的那样。v4l2_i2c_subdev_init()的摘录可以更好地理解这一点：

void v4l2_i2c_subdev_init(struct v4l2_subdev *sd,
                          struct i2c_client *client,
                          const struct v4l2_subdev_ops *ops)
{
   v4l2_subdev_init(sd, ops);
   sd->flags |= V4L2_SUBDEV_FL_IS_I2C;
   /* the owner is the same as the i2c_client's driver owner */
   sd->owner = client->dev.driver->owner;
   sd->dev = &client->dev;
   /* i2c_client and v4l2_subdev point to one another */
   v4l2_set_subdevdata(sd, client);
   i2c_set_clientdata(client, sd);
   /* initialize name */
   snprintf(sd->name, sizeof(sd->name),
            "%s %d-%04x", client->dev.driver->name,
            i2c_adapter_id(client->adapter), client->addr);
}

在前面三个初始化 API 中，ops是最后一个参数，是指向表示子设备公开/支持的操作的struct v4l2_subdev_ops的指针。然而，让我们在下一节中讨论这个问题。

子设备操作

子设备是以某种方式连接到主桥设备的设备。在整个媒体设备中，每个 IP（子设备）都有其自己的功能集。这些功能必须通过内核开发人员为常用功能定义的回调来向核心公开。这就是struct v4l2_subdev_ops的目的。

然而，一些子设备可以执行如此多不同和不相关的事情，以至于甚至 struct v4l2_subdev_ops 已经被分成小的和分类的一致的子结构操作，每个子结构操作都收集相关的功能，以便 struct v4l2_subdev_ops 成为顶级操作结构，描述如下：

struct v4l2_subdev_ops {
    const struct v4l2_subdev_core_ops          *core;
    const struct v4l2_subdev_tuner_ops         *tuner;
    const struct v4l2_subdev_audio_ops         *audio;
    const struct v4l2_subdev_video_ops         *video;
    const struct v4l2_subdev_vbi_ops           *vbi;
    const struct v4l2_subdev_ir_ops            *ir;
    const struct v4l2_subdev_sensor_ops        *sensor;
    const struct v4l2_subdev_pad_ops           *pad;
};

重要提示

操作应该只为用户空间公开的子设备提供，通过底层字符设备文件节点。注册时，该设备文件节点将具有与前面讨论的相同的文件操作，即 v4l2_fops。然而，正如我们之前所看到的，这些低级操作只是包装（处理）video_device->fops。因此，为了达到 v4l2_subdev_ops，核心使用 subdev->video_device->fops 作为中间，并在初始化时分配另一个文件操作（subdev->vdev->fops = &v4l2_subdev_fops;），它将包装并调用真正的子设备操作。这里的调用链是 v4l2_fops ==> v4l2_subdev_fops ==> our_custom_subdev_ops。

您可以看到前面的顶级操作结构由指向类别操作结构的指针组成，如下所示：

• v4l2_subdev_core_ops 类型的 core：这是核心操作类别，提供通用的回调，比如日志记录和调试。它还允许提供额外和自定义的 ioctls（特别是当 ioctl 不适用于任何类别时非常有用）。

• v4l2_subdev_video_ops 类型的 video：.s_stream 在流媒体开始时被调用。它根据所选择的帧大小和格式向摄像头的寄存器写入不同的配置值。

• v4l2_subdev_pad_ops 类型的 pad：对于支持多个帧大小和图像采样格式的摄像头，这些操作允许用户从可用选项中进行选择。

• tuner、audio、vbi 和 ir 超出了本书的范围。

• v4l2_subdev_sensor_ops 类型的 sensor：这涵盖了摄像头传感器操作，通常用于已知有错误的传感器，需要跳过一些帧或行，因为它们已损坏。

每个类别结构中的每个回调对应一个 ioctl。路由实际上是由 subdev_do_ioctl() 在低级别执行的，该函数在 drivers/media/v4l2-core/v4l2-subdev.c 中定义，并间接地由 subdev_ioctl() 调用，对应于 v4l2_subdev_fops.unlocked_ioctl。真正的调用链应该是 v4l2_fops ==> v4l2_subdev_fops.unlocked_ioctl ==> our_custom_subdev_ops。

这个顶级 struct v4l2_subdev_ops 结构的性质只是确认了 V4L2 可能支持的设备范围有多广。对于子设备驱动程序不感兴趣的操作类别可以保持 NULL。还要注意，.core 操作对所有子设备都是通用的。这并不意味着它是强制性的；它只是意味着任何类别的子设备驱动程序都可以实现 .core 操作，因为它的回调是与类别无关的。

struct v4l2_subdev_core_ops

这个结构实现了通用的回调，并具有以下定义：

struct v4l2_subdev_core_ops {
    int (*log_status)(struct v4l2_subdev *sd);
    int (*load_fw)(struct v4l2_subdev *sd);
    long (*ioctl)(struct v4l2_subdev *sd, unsigned int cmd,
                   void *arg);
[...]
#ifdef CONFIG_COMPAT
    long (*compat_ioctl32)(struct v4l2_subdev *sd,                            unsigned int cmd,
                           unsigned long arg);
#endif
#ifdef CONFIG_VIDEO_ADV_DEBUG
   int (*g_register)(struct v4l2_subdev *sd,
                     struct v4l2_dbg_register *reg);
   int (*s_register)(struct v4l2_subdev *sd,
                     const struct v4l2_dbg_register *reg);
#endif
   int (*s_power)(struct v4l2_subdev *sd, int on);
   int (*interrupt_service_routine)(struct v4l2_subdev *sd,
                                    u32 status,                                     bool *handled);
   int (*subscribe_event)(struct v4l2_subdev *sd,                           struct v4l2_fh *fh,
                          struct v4l2_event_subscription *sub);
   int (*unsubscribe_event)(struct v4l2_subdev *sd,
                          struct v4l2_fh *fh,                           struct v4l2_event_subscription *sub);
};

在前面的结构中，我们已经删除了对我们不感兴趣的字段。剩下的字段定义如下：

• .log_status 用于记录目的。您应该使用 v4l2_info() 宏来实现这一点。

• .s_power 将子设备（例如摄像头）置于省电模式（on==0）或正常操作模式（on==1）。

• .load_fw 操作必须被调用以加载子设备的固件。

• 如果子设备提供额外的 ioctl 命令，应该定义 .ioctl。

• .g_register 和 .s_register 仅用于高级调试，需要设置内核配置选项 CONFIG_VIDEO_ADV_DEBUG。这些操作允许读取和写入硬件寄存器，以响应 VIDIOC_DBG_G_REGISTER 和 VIDIOC_DBG_S_REGISTER ioctls。reg 参数（类型为 v4l2_dbg_register，在 include/uapi/linux/videodev2.h 中定义）由应用程序填充和提供。

• .interrupt_service_routine由桥接器在其 IRQ 处理程序中调用（应使用v4l2_subdev_call），当由于此子设备而引发中断状态时，以便子设备处理详细信息。handled是桥接驱动程序提供的输出参数，但必须由子设备驱动程序填充，以便通知（作为true 或 false）其处理结果。我们处于 IRQ 上下文中，因此不能休眠。位于 I2C/SPI 总线后面的子设备可能应该在线程化的上下文中安排其工作。

• .subscribe_event和.unsubscribe_event用于订阅或取消订阅控制更改事件。请查看其他实现此功能的 V4L2 驱动程序，以了解如何实现您的驱动程序。

struct v4l2_subdev_video_ops 或 struct v4l2_subdev_pad_ops

人们经常需要决定是否实现struct v4l2_subdev_video_ops或struct v4l2_subdev_pad_ops，因为这两个结构中的一些回调是多余的。问题是，当 V4L2 设备以视频模式打开时，struct v4l2_subdev_video_ops结构的回调被使用，其中包括电视、摄像头传感器和帧缓冲区。到目前为止，一切顺利。struct v4l2_subdev_pad_ops的概念也不需要。然而，媒体控制器框架通过实体对象（稍后我们将看到）抽象了子设备，通过 PAD 连接到其他元素。在这种情况下，使用与 PAD 相关的功能而不是与子设备相关的功能是有意义的，因此，使用struct v4l2_subdev_pad_ops而不是struct v4l2_subdev_video_ops。

由于我们还没有介绍媒体框架，所以我们只对struct v4l2_subdev_video_ops结构感兴趣，其定义如下：

struct v4l2_subdev_video_ops {
    int (*querystd)(struct v4l2_subdev *sd, v4l2_std_id *std);
[...]
    int (*s_stream)(struct v4l2_subdev *sd, int enable);
    int (*g_frame_interval)(struct v4l2_subdev *sd,
                  struct v4l2_subdev_frame_interval *interval);
    int (*s_frame_interval)(struct v4l2_subdev *sd,
                  struct v4l2_subdev_frame_interval *interval);
[...]
};

在上述摘录中，为了便于阅读，我删除了与电视和视频输出相关的回调，以及与摄像头设备无关的回调，这对我们也没有什么用。对于常用的回调，它们的定义如下：

• querystd：这是VIDIOC_QUERYSTD()ioctl 处理程序代码的回调。

• s_stream：用于通知驱动程序视频流将开始或已停止，取决于enable参数的值。

• g_frame_interval：这是VIDIOC_SUBDEV_G_FRAME_INTERVAL()ioctl 处理程序代码的回调。

• s_frame_interval：这是VIDIOC_SUBDEV_S_FRAME_INTERVAL()ioctl 处理程序代码的回调。

struct v4l2_subdev_sensor_ops

当传感器开始流式传输时，有些传感器会产生初始垃圾帧。这样的传感器可能需要一些时间来确保其某些属性的稳定性。该结构使得可以通知核心跳过多少帧以避免垃圾。此外，一些传感器可能始终在顶部产生一定数量的损坏行的图像，或者在这些行中嵌入它们的元数据。在这两种情况下，它们产生的帧始终是损坏的。该结构还允许我们指定在抓取每帧之前要跳过的行数。

以下是v4l2_subdev_sensor_ops结构的定义：

struct v4l2_subdev_sensor_ops {
    int (*g_skip_top_lines)(struct v4l2_subdev *sd,                             u32 *lines);
    int (*g_skip_frames)(struct v4l2_subdev *sd, u32 *frames);
};

g_skip_top_lines用于指定传感器每幅图像中要跳过的行数，而g_skip_frames允许我们指定要跳过的初始帧数，以避免垃圾，如以下示例所示：

#define OV5670_NUM_OF_SKIP_FRAMES	2
static int ov5670_get_skip_frames(struct v4l2_subdev *sd,                                   u32 *frames)
{
    *frames = OV5670_NUM_OF_SKIP_FRAMES;
    return 0;
}

lines和frames参数是输出参数。每个回调应返回0。

调用子设备操作

最后，如果提供了subdev回调，则打算调用它们。也就是说，调用 ops 回调就像直接调用它一样简单，如下所示：

err = subdev->ops->video->s_stream(subdev, 1);

然而，有一种更方便和更安全的方法可以实现这一点，即使用v4l2_subdev_call()宏：

err = v4l2_subdev_call(subdev, video, s_stream, 1);

在include/media/v4l2-subdev.h中定义的宏将执行以下操作：

• 它将首先检查子设备是否为NULL，否则返回-ENODEV。

• 如果类别(subdev->video在我们的示例中)或回调本身(subdev->video->s_stream在我们的示例中)为NULL，则它将返回-ENOIOCTLCMD，或者它将返回subdev->ops->video->s_stream操作的实际结果。

还可以调用所有或部分子设备：

v4l2_device_call_all(dev, 0, core, g_chip_ident, &chip);

不支持此回调的任何子设备都将被跳过，错误结果将被忽略。如果要检查错误，请使用以下命令：

err = v4l2_device_call_until_err(dev, 0, core,                                  g_chip_ident, &chip);

除了-ENOIOCTLCMD之外的任何错误都将以该错误退出循环。如果没有错误(除了- ENOIOCTLCMD)发生，则返回0。

传统子设备(取消)注册

有两种方式可以将子设备注册到桥接设备，取决于媒体设备的性质：

1. 同步模式：这是传统的方法。在这种模式下，桥接驱动程序负责注册子设备。子设备驱动程序要么是从桥接驱动程序中实现的，要么您必须找到一种方法让桥接驱动程序获取其负责的子设备的句柄。这通常是通过平台数据实现的，或者通过桥接驱动程序公开一组 API，这些 API 将被子设备驱动程序使用，从而允许桥接驱动程序了解这些子设备(例如通过在私有内部列表中跟踪它们)。使用这种方法，桥接驱动程序必须了解连接到它的子设备，并确切地知道何时注册它们。这通常适用于内部子设备，例如 SoC 内的视频数据处理单元或复杂的 PCI(e)板，或者 USB 摄像头中的摄像头传感器或连接到 SoC。

2. 异步模式：这是关于子设备信息独立于桥接设备向系统提供的情况，这通常是基于设备树的系统的情况。这将在下一章中讨论，第八章，与 V4L2 异步和媒体控制器框架集成。

但是，为了桥接驱动程序注册子设备，必须调用v4l2_device_register_subdev()，而必须调用v4l2_device_unregister_subdev()来注销此子设备。同时，在将子设备注册到核心后，可能需要为具有设置V4L2_SUBDEV_FL_HAS_DEVNODE标志的子设备创建它们各自的字符文件节点/dev/v4l-subdevX。您可以使用v4l2_device_register_subdev_nodes()来实现这一点：

int v4l2_device_register_subdev(struct v4l2_device *v4l2_dev,
                                struct v4l2_subdev *sd)
void v4l2_device_unregister_subdev(struct v4l2_subdev *sd)
int v4l2_device_register_subdev_nodes(struct                                       v4l2_device *v4l2_dev)

v4l2_device_register_subdev()将sd插入v4l2_dev->subdevs，这是由 V4L2 设备维护的子设备列表。如果subdev模块在注册之前消失，这可能会失败。成功调用此函数后，subdev->v4l2_dev字段指向v4l2_device。此函数在成功时返回0，或者v4l2_device_unregister_subdev()将从列表中取出sd。然后，v4l2_device_register_subdev_nodes()遍历v4l2_dev->subdevs，为每个具有设置V4L2_SUBDEV_FL_HAS_DEVNODE标志的子设备创建一个特殊的字符文件节点(/dev/v4l-subdevX)。

重要提示

/dev/v4l-subdevX设备节点允许直接控制子设备的高级和硬件特定功能。

现在我们已经了解了子设备的初始化、操作和注册，让我们在下一节中看看 V4L2 控件。

V4L2 控件基础设施

一些设备具有可由用户设置的控件，以修改一些定义的属性。其中一些控件可能支持预定义值列表、默认值、调整等。问题是，不同的设备可能提供具有不同值的不同控件。此外，虽然其中一些控件是标准的，但其他可能是特定于供应商的。控件框架的主要目的是向用户呈现控件，而不假设其目的。在本节中，我们只讨论标准控件。

控件框架依赖于两个主要对象，都在include/media/v4l2- ctrls.h中定义，就像该框架提供的其他数据结构和 API 一样。第一个是struct v4l2_ctrl。这个结构描述了控件的属性，并跟踪控件的值。第二个和最后一个是struct v4l2_ctrl_handler，它跟踪所有的控件。它们的详细定义在这里呈现：

struct v4l2_ctrl_handler {
    [...]
    struct mutex *lock;
    struct list_head ctrls;
    v4l2_ctrl_notify_fnc notify;
    void *notify_priv;
    [...]
};

在struct v4l2_ctrl_handler的前述定义摘录中，ctrls表示此处理程序拥有的控件列表。notify是一个通知回调，每当控件更改值时都会被调用。这个回调在持有处理程序的lock时被调用。最后，notify_priv是作为参数给出的上下文数据。接下来是struct v4l2_ctrl，定义如下：

struct v4l2_ctrl {
    struct list_head node;
    struct v4l2_ctrl_handler *handler;
    unsigned int is_private:1;
    [...]
    const struct v4l2_ctrl_ops *ops;
    u32 id;
    const char *name;
    enum v4l2_ctrl_type type;
    s64 minimum, maximum, default_value;
    u64 step;
    unsigned long flags; [...]
}

这个结构代表了控件本身，具有重要的成员。这些定义如下：

• node用于将控件插入处理程序的控件列表中。

• handler是此控件所属的处理程序。

• ops是struct v4l2_ctrl_ops类型，并表示此控件的获取/设置操作。

• id 是此控件的 ID。

• name 是控件的名称。

• minimum和maximum分别是控件接受的最小值和最大值。

• default_value是控件的默认值。

• step是非菜单控件的递增/递减步长。

• flags涵盖了控件的标志。虽然整个标志列表在include/uapi/linux/videodev2.h中定义，但一些常用的标志如下：

– V4L2_CTRL_FLAG_DISABLED，表示控件被禁用

– V4L2_CTRL_FLAG_READ_ONLY，用于只读控件

– V4L2_CTRL_FLAG_WRITE_ONLY，用于只写控件

– V4L2_CTRL_FLAG_VOLATILE，用于易失性控件

• is_private，如果设置，将阻止此控件被添加到任何其他处理程序中。它使得此控件对最初添加它的处理程序私有。这可以用来防止将subdev控件可用于 V4L2 驱动程序控件。

重要提示

enum通常像一种菜单，因此称为菜单控件。

V4L2 控件由唯一的 ID 标识。它们以V4L2_CID_为前缀，并且都在include/uapi/linux/v4l2-controls.h中可用。视频捕获设备支持的常见标准控件如下（以下列表不是详尽无遗的）：

#define V4L2_CID_BRIGHTNESS        (V4L2_CID_BASE+0)
#define V4L2_CID_CONTRAST          (V4L2_CID_BASE+1)
#define V4L2_CID_SATURATION        (V4L2_CID_BASE+2)
#define V4L2_CID_HUE	(V4L2_CID_BASE+3)
#define V4L2_CID_AUTO_WHITE_BALANCE      (V4L2_CID_BASE+12)
#define V4L2_CID_DO_WHITE_BALANCE  (V4L2_CID_BASE+13)
#define V4L2_CID_RED_BALANCE (V4L2_CID_BASE+14)
#define V4L2_CID_BLUE_BALANCE      (V4L2_CID_BASE+15)
#define V4L2_CID_GAMMA       (V4L2_CID_BASE+16)
#define V4L2_CID_EXPOSURE    (V4L2_CID_BASE+17)
#define V4L2_CID_AUTOGAIN    (V4L2_CID_BASE+18)
#define V4L2_CID_GAIN  (V4L2_CID_BASE+19)
#define V4L2_CID_HFLIP (V4L2_CID_BASE+20)
#define V4L2_CID_VFLIP (V4L2_CID_BASE+21)
[...]
#define V4L2_CID_VBLANK  (V4L2_CID_IMAGE_SOURCE_CLASS_BASE + 1) #define V4L2_CID_HBLANK  (V4L2_CID_IMAGE_SOURCE_CLASS_BASE + 2) #define V4L2_CID_LINK_FREQ (V4L2_CID_IMAGE_PROC_CLASS_BASE + 1)

前面的列表只包括标准控件。要支持自定义控件，你应该根据控件的基类描述符添加其 ID，并确保 ID 不重复。要向驱动程序添加控件支持，控件处理程序应首先使用v4l2_ctrl_handler_init()宏进行初始化。这个宏接受要初始化的处理程序以及此处理程序可以引用的控件数量，如下原型所示：

v4l2_ctrl_handler_init(hdl, nr_of_controls_hint)

完成控件处理程序后，你可以调用v4l2_ctrl_handler_free()释放此控件处理程序的资源。一旦控件处理程序被初始化，就可以创建控件并将其添加到其中。对于标准的 V4L2 控件，你可以使用v4l2_ctrl_new_std()来分配和初始化新的控件：

struct v4l2_ctrl *v4l2_ctrl_new_std(                               struct v4l2_ctrl_handler *hdl,
                               const struct v4l2_ctrl_ops *ops,                               u32 id, s64 min, s64 max,                                u64 step, s64 def);

这个函数在大多数字段上都是基于控件 ID 的。然而对于自定义控件（这里不讨论），你应该使用v4l2_ctrl_new_custom()辅助函数。在前面的原型中，以下元素被定义如下：

• hdl表示先前初始化的控件处理程序。

• ops是struct v4l2_ctrl_ops类型，并表示控件操作。

• id是控件 ID，定义为V4L2_CID_*。

• min是此控件可以接受的最小值。根据控件 ID，这个值可能会被核心修改。

• max是此控件可以接受的最大值。根据控件 ID，这个值可能会被核心修改。

• step 是控件的步进值。

• def 是控件的默认值。

控件的目的是设置/获取。这是前面的 ops 参数的目的。这意味着在初始化控件之前，您应该首先定义将在设置/获取此控件的值时调用的操作。也就是说，整个控件列表可以由相同的操作处理。在这种情况下，操作回调将必须使用 switch ... case 来处理不同的控件。

正如我们之前所看到的，控件操作是 struct v4l2_ctrl_ops 类型，并被定义如下：

struct v4l2_ctrl_ops {
    int (*g_volatile_ctrl)(struct v4l2_ctrl *ctrl);
    int (*try_ctrl)(struct v4l2_ctrl *ctrl);
    int (*s_ctrl)(struct v4l2_ctrl *ctrl);
};

前面的结构由三个回调组成，每个都有特定的目的：

• g_volatile_ctrl 获取给定控件的新值。只有在对易失性控件（由硬件自身更改，并且大部分时间是只读的，例如信号强度或自动增益）提供此回调才有意义。

• try_ctrl，如果设置，将被调用来测试要应用的控件值是否有效。只有在通常的最小/最大/步长检查不足以时，提供此回调才有意义。

• s_ctrl 被调用来设置控件的值。

可选地，您可以在控件处理程序上调用 v4l2_ctrl_handler_setup() 来设置此处理程序的控件为它们的默认值。这有助于确保硬件和驱动程序的内部数据结构保持同步：

int v4l2_ctrl_handler_setup(struct v4l2_ctrl_handler *hdl);

此函数遍历给定处理程序中的所有控件，并使用每个控件的默认值调用 s_ctrl 回调。

总结一下我们在整个 V4L2 控件接口部分所看到的内容，现在让我们更详细地研究一下 OV7740 摄像头传感器的驱动程序（位于 drivers/media/i2c/ov7740.c 中），特别是处理 V4L2 控件的部分。

首先，我们有控件 ops->sg_ctrl 回调的实现：

static int ov7740_get_volatile_ctrl(struct v4l2_ctrl *ctrl)
{
    struct ov7740 *ov7740 = container_of(ctrl->handler,
    struct ov7740, ctrl_handler);
    int ret;
    switch (ctrl->id) {
    case V4L2_CID_AUTOGAIN:
        ret = ov7740_get_gain(ov7740, ctrl);
        break;
    default:
        ret = -EINVAL;
        break;
    }
    return ret;
}

前面的回调只涉及 V4L2_CID_AUTOGAIN 的控件 ID。这是有意义的，因为增益值可能在 自动 模式下由硬件更改。此驱动程序实现了 ops->s_ctrl 控件如下：

static int ov7740_set_ctrl(struct v4l2_ctrl *ctrl)
{
    struct ov7740 *ov7740 =
             container_of(ctrl->handler, struct ov7740,                           ctrl_handler);
    struct i2c_client *client =     v4l2_get_subdevdata(&ov7740->subdev);
    struct regmap *regmap = ov7740->regmap;
    int ret;
    u8 val = 0;
[...]
    switch (ctrl->id) {
    case V4L2_CID_AUTO_WHITE_BALANCE:
        ret = ov7740_set_white_balance(ov7740, ctrl->val); break;
    case V4L2_CID_SATURATION:
        ret = ov7740_set_saturation(regmap, ctrl->val); break;
    case V4L2_CID_BRIGHTNESS:
        ret = ov7740_set_brightness(regmap, ctrl->val); break;
    case V4L2_CID_CONTRAST:
        ret = ov7740_set_contrast(regmap, ctrl->val); break;
    case V4L2_CID_VFLIP:
        ret = regmap_update_bits(regmap, REG_REG0C,
                                 REG0C_IMG_FLIP, val); break;
    case V4L2_CID_HFLIP:
        val = ctrl->val ? REG0C_IMG_MIRROR : 0x00;
        ret = regmap_update_bits(regmap, REG_REG0C,
                                 REG0C_IMG_MIRROR, val);
        break;
    case V4L2_CID_AUTOGAIN:
        if (!ctrl->val)
            return ov7740_set_gain(regmap, ov7740->gain->val);
        ret = ov7740_set_autogain(regmap, ctrl->val); break;
    case V4L2_CID_EXPOSURE_AUTO:
        if (ctrl->val == V4L2_EXPOSURE_MANUAL)
        return ov7740_set_exp(regmap, ov7740->exposure->val);
        ret = ov7740_set_autoexp(regmap, ctrl->val); break;
    default:
        ret = -EINVAL; break;
    }
[...]
    return ret;
}

前面的代码块还展示了使用 V4L2_CID_EXPOSURE_AUTO 控件作为示例来实现菜单控件有多么容易，其可能的值在 enum v4l2_exposure_auto_type 中被枚举。最后，将用于控件创建的控件操作结构被定义如下：

static const struct v4l2_ctrl_ops ov7740_ctrl_ops = {
    .g_volatile_ctrl = ov7740_get_volatile_ctrl,
    .s_ctrl = ov7740_set_ctrl,
};

一旦定义，这个控件操作可以用来初始化控件。以下是 ov7740_init_controls() 方法（在 probe() 函数中调用）的摘录，为了可读性的目的而被修改和缩小：

static int ov7740_init_controls(struct ov7740 *ov7740)
{
[...]
    struct v4l2_ctrl *auto_wb;
    struct v4l2_ctrl *gain;
    struct v4l2_ctrl *vflip;
    struct v4l2_ctrl *auto_exposure;
    struct v4l2_ctrl_handler *ctrl_hdlr
    v4l2_ctrl_handler_init(ctrl_hdlr, 12);
    auto_wb = v4l2_ctrl_new_std(ctrl_hdlr, &ov7740_ctrl_ops,
                                V4L2_CID_AUTO_WHITE_BALANCE,                                 0, 1, 1, 1);
    vflip = v4l2_ctrl_new_std(ctrl_hdlr, &ov7740_ctrl_ops,
                              V4L2_CID_VFLIP, 0, 1, 1, 0);
    gain = v4l2_ctrl_new_std(ctrl_hdlr, &ov7740_ctrl_ops,
                             V4L2_CID_GAIN, 0, 1023, 1, 500);
    /* let's mark this control as volatile*/
    gain->flags |= V4L2_CTRL_FLAG_VOLATILE;
    contrast = v4l2_ctrl_new_std(ctrl_hdlr, &ov7740_ctrl_ops,
                                 V4L2_CID_CONTRAST, 0, 127,                                  1, 0x20);
    ov7740->auto_exposure =
                   v4l2_ctrl_new_std_menu(ctrl_hdlr,                                        &ov7740_ctrl_ops,
                                       V4L2_CID_EXPOSURE_AUTO,                                        V4L2_EXPOSURE_MANUAL,
                                       0, V4L2_EXPOSURE_AUTO);
[...]
    ov7740->subdev.ctrl_handler = ctrl_hdlr;
    return 0;
}

您可以看到控件处理程序被分配给子设备在前面函数的返回路径上。最后，在代码的某个地方（ov7740 的驱动程序在子设备的 v4l2_subdev_video_ops.s_stream 回调中执行此操作），您应该将所有控件设置为它们的默认值：

ret = v4l2_ctrl_handler_setup(ctrl_hdlr);
if (ret) {
    dev_err(&client->dev, "%s control init failed (%d)\n",
             __func__, ret);
   goto error;
}

有关 V4L2 控件的更多信息，请访问www.kernel.org/doc/html/v4.19/media/kapi/v4l2-controls.html。

关于控件继承的说明

子设备驱动程序通常实现了桥接的 V4L2 驱动程序已经实现的控件。

当在 v4l2_subdev 和 v4l2_device 上调用 v4l2_device_register_subdev() 并设置两者的 ctrl_handler 字段时，那么子设备的控件将被添加（通过 v4l2_ctrl_add_handler() 辅助函数，该函数将给定处理程序的控件添加到另一个处理程序中）到 v4l2_device 的控件中。已经由 v4l2_device 实现的子设备控件将被跳过。这意味着 V4L2 驱动程序可以始终覆盖 subdev 控件。

也就是说，控制可能对给定的子设备执行低级别的硬件特定操作，而子设备驱动程序可能不希望此控制对 V4L2 驱动程序可用（因此不会添加到其控制处理程序）。在这种情况下，子设备驱动程序必须将控件的is_private成员设置为1（或true）。这将使控制对子设备私有。

重要说明

即使子设备控件被添加到 V4L2 设备，它们仍然可以通过控制设备节点访问。

总结

在本章中，我们讨论了 V4L2 桥接设备驱动程序的开发，以及子设备的概念。我们了解了 V4L2 的架构，并且现在熟悉了它的数据结构。我们学习了 videobuf2 API，并且现在能够编写平台桥接设备驱动程序。此外，我们应该能够实现子设备操作，并利用 videobuf2 核心。

本章可以被视为一个大局的第一部分，因为下一章仍然涉及 V4L2，但我们将处理异步核心和与媒体控制器框架的集成。

第八章：与 V4L2 异步和媒体控制器框架集成

随着时间的推移，媒体支持已成为片上系统（SoCs）的必备和销售论点，这些系统变得越来越复杂。这些媒体 IP 核的复杂性使得获取传感器数据需要软件建立整个管道（由多个子设备组成）。基于设备树的系统的异步性质意味着这些子设备的设置和探测并不是直接的。因此，异步框架应运而生，它解决了无序探测子设备的问题，以便在所有媒体子设备准备就绪时及时弹出媒体设备。最后但并非最不重要的是，由于媒体管道的复杂性，有必要找到一种简化其构成子设备配置的方法。因此，媒体控制器框架应运而生，它将整个媒体管道包装在一个单一元素中，即媒体设备。它带有一些抽象，其中之一是将每个子设备视为一个实体，具有接收端口、发送端口或两者兼有。

本章将重点介绍异步和媒体控制器框架的工作原理和设计，并且我们将通过它们的 API 来学习如何在Video4Linux2（V4L2）设备驱动程序开发中利用它们。

换句话说，在本章中，我们将涵盖以下主题：

• V4L2 异步接口和图形绑定的概念

• V4L2 异步和图形导向的 API

• V4L2 异步框架和 API

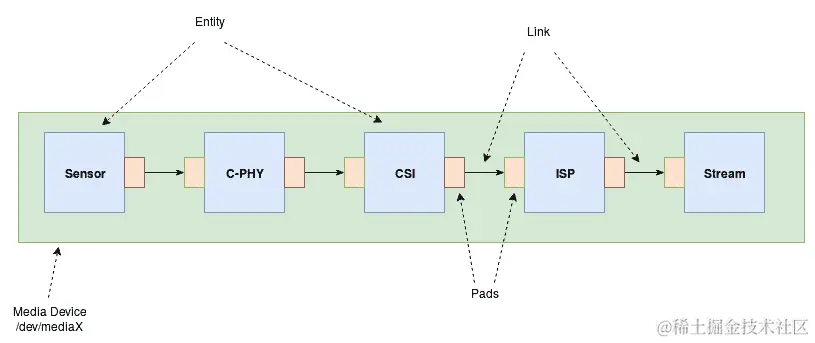

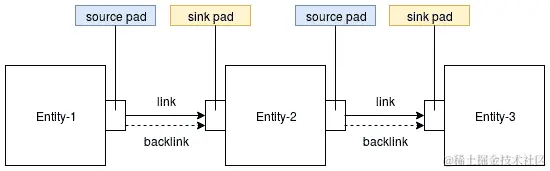

• Linux 媒体控制器框架

技术要求

在本章中，您将需要以下元素：

• 高级计算机架构知识和 C 编程技能

• Linux 内核 v4.19.X 源代码，可在git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/refs/tags上找到

V4L2 异步接口和图形绑定的概念

到目前为止，对于 V4L2 驱动程序开发，我们实际上并没有处理探测顺序。也就是说，我们考虑了同步方法，其中桥接设备驱动程序在它们的探测期间同步为所有子设备注册设备。然而，这种方法不能用于固有的异步和无序设备注册系统，例如扁平设备树。为了解决这个问题，我们目前所说的异步接口被引入。

采用这种新方法，桥接驱动程序注册子设备描述符和通知回调列表，子设备驱动程序注册它们即将探测或已成功探测的子设备。异步核心将负责匹配子设备与硬件描述符，并在找到匹配项时调用桥接驱动程序的回调。当子设备注销时，将调用另一个回调。异步子系统依赖于以一种特殊方式声明的设备，称为图形绑定，我们将在下一节中处理。

图形绑定

嵌入式系统具有一组减少的设备，其中一些是不可发现的。然而，设备树出现在画面中，允许从内核描述实际系统（从硬件角度）的描述。有时（如果不是总是），这些设备在某种程度上是相互连接的。

虽然设备树中指向其他节点的phandle属性可以用来描述简单和直接的连接，例如父/子关系，但无法对由多个互连组成的复合设备进行建模。有时，关系建模会导致相当完整的图形，例如 i.MX6 图像处理单元（IPU），它本身是一个逻辑设备，但由多个物理 IP 块组成，它们的互连可能导致一个相当复杂的管道。

这就是所谓的开放固件（OF）图形介入的地方，以及它的 API 和一些新概念，即端口和端点的概念：

• 端口可以被视为设备中的接口（如 IP 块）。

• 端点可以被视为一个垫，因为它描述了与远程端口的连接的一端。

然而，phandle属性仍然用于引用树中的其他节点。关于这方面的更多文档可以在Documentation/devicetree/bindings/graph.txt中找到。

端口和端点表示

端口是设备的接口。一个设备可以有一个或多个端口。端口由包含在其所属设备的节点中的端口节点表示。每个端口节点包含一个端点子节点，用于连接到该端口的一个或多个远程设备端口。这意味着单个端口可以连接到一个或多个远程设备的端口，并且每个链接必须由一个端点子节点表示。现在，如果一个设备节点包含多个端口，如果一个端口有多个端点，或者一个端口节点需要连接到选定的硬件接口，那么使用#address-cells、#size-cells和reg属性的流行方案用于对节点进行编号。

以下摘录显示了如何使用#address-cells、#size-cells和reg属性来处理这些情况：

device {
    ...
    #address-cells = <1>;
    #size-cells = <0>;
    port@0 {
        #address-cells = <1>;
        #size-cells = <0>;
        reg = <0>;
        endpoint@0 {
            reg = <0>;
            ...
        };
        endpoint@1 {
            reg = <1>;
            ...
        };
    };
    port@1 {
        reg = <1>;
        endpoint { ... };
    };
};

完整的文档可以在Documentation/devicetree/bindings/graph.txt中找到。现在我们已经完成了端口和端点的表示，我们需要学习如何将它们彼此连接，如下一节所述。

端点链接

为了将两个端点连接在一起，每个端点都应包含一个指向远程设备端口对应端点的remote-endpoint``phandle属性。反过来，远程端点应包含一个remote-endpoint属性。两个端点的remote-endpoint phandles 相互指向形成包含端口之间的链接，如下例所示：

device-1 {
    port {
        device_1_output: endpoint {
            remote-endpoint = <&device_2_input>;
        };
    };
};
device-2 {
    port {
        device_2_input: endpoint {
            remote-endpoint = <&device_1_output>;
        };
    };
}

在完全不谈论其 API 的情况下介绍图绑定概念将是浪费时间。让我们跳到与这种新绑定方法一起使用的 API。

V4L2 异步和面向图形的 API

这个部分的标题不应误导你，因为图绑定不仅仅是为了 V4L2 子系统。Linux DRM子系统也利用了它。也就是说，异步框架严重依赖设备树来描述媒体设备及其端点和连接，或者端点之间的链接以及它们的总线配置属性。

从 DT（of_graph_）API 到通用 fwnode 图 API（fwnode_graph_）

fwnode图 API 是将仅基于设备树的 OF 图 API 更改为通用 API 的成功尝试，将 ACPI 和设备树 OF API 合并在一起，以获得统一和通用的 API。这通过使用相同的 API 扩展了 ACPI 的图概念。通过查看struct device_node和struct acpi_device结构，您可以看到它们共同具有的成员：struct fwnode_handle fwnode：

struct device_node {
[...]
    struct fwnode_handle fwnode;
[...]
};

前面的摘录代表了从设备树角度来看的设备节点，而以下内容与 ACPI 相关：

struct acpi_device	{
[...]
    struct fwnode_handle fwnode;
[...]
};

fwnode成员是struct fwnode_handle类型的，它是一个较低级别和通用的数据结构，抽象出device_node或acpi_device，因为它们都继承自这个数据结构。这使得struct fwnode_handle成为图 API 同质化的良好客户端，以便端点（通过其fwnode_handle类型的字段）可以引用 ACPI 设备或基于 OF 的设备。这种抽象模型现在用于图 API 中，允许我们通过一个通用数据结构（如下所述的struct fwnode_endpoint）来抽象一个端点，该数据结构嵌入了指向struct fwnode_handle的指针，该指针可以引用 ACPI 或 OF 节点。除了通用性，这还允许与此端点相关的子设备可以是基于 ACPI 或 OF 的：

struct fwnode_endpoint {
    unsigned int port;
    unsigned int id;
    const struct fwnode_handle *local_fwnode;
};

这个结构使旧的struct of_endpoint结构过时，并且类型为device_node*的成员留出了fwnode_handle*类型的成员。在前面的结构中，local_fwnode指向相关的固件节点，port是端口号（即对应于port@0中的0或port@1中的1），id是端点在端口内的索引（即对应于endpoint@0中的0和endpoint@1中的1）。

V4L2 框架使用这个模型来通过struct v4l2_fwnode_endpoint对 V4L2 相关的端点进行抽象，该结构是建立在fwnode_endpoint之上的。

struct v4l2_fwnode_endpoint {
    struct fwnode_endpoint base;
    /*
     * Fields below this line will be zeroed by
     * v4l2_fwnode_endpoint_parse()
     */
    enum v4l2_mbus_type bus_type;
    union {
        struct v4l2_fwnode_bus_parallel parallel;
        struct v4l2_fwnode_bus_mipi_csi1 mipi_csi1;
        struct v4l2_fwnode_bus_mipi_csi2 mipi_csi2;
    } bus;
    u64 *link_frequencies;
    unsigned int nr_of_link_frequencies;
};

这个结构自内核 v4.13 以来就已经过时并取代了struct v4l2_of_endpoint，以前被 V4L2 用来表示base代表底层 ACPI 或设备节点的struct fwnode_endpoint结构。其他字段都是与 V4L2 相关的，如下：

• bus_type是此子设备流数据的媒体总线类型。此成员的值确定应该用fwnode端点（设备树或 ACPI）中解析的总线属性填充哪个底层总线结构。可能的值在enum v4l2_mbus_type中列出，如下：

enum v4l2_mbus_type {
    V4L2_MBUS_PARALLEL,
    V4L2_MBUS_BT656,
    V4L2_MBUS_CSI1,
    V4L2_MBUS_CCP2,
    V4L2_MBUS_CSI2,
};

• bus是表示媒体总线本身的结构。可能的值已经存在于联合体中，bus_type确定要考虑哪一个。这些总线结构都在include/media/v4l2-fwnode.h中定义。

• link_frequencies是支持此链接的频率列表。

• nr_of_link_frequencies是link_frequencies中元素的数量。

重要提示

在内核 v4.19 中，bus_type成员是根据fwnode中的bus-type属性来设置的。驱动程序可以检查读取的值并调整其行为。这意味着 V4L2 fwnode API 将始终基于此fwnode属性来解析策略。然而，从内核 v5.0 开始，驱动程序必须将此成员设置为预期的总线类型（在调用解析函数之前），然后将其与在fwnode中读取的bus-type属性的值进行比较，如果它们不匹配，则会引发错误。如果总线类型未知，或者驱动程序可以处理多种总线类型，则必须使用V4L2_MBUS_UNKNOWN值。从内核 v5.0 开始，此值也是enum v4l2_mbus_type的一部分。

在内核代码中，您可能会找到enum v4l2_fwnode_bus_type枚举类型。这是 V4L2 fwnode本地枚举类型，是全局enum v4l2_mbus_type枚举类型的对应物，它们的值相互映射。它们各自的值会随着代码的演变而保持同步。

然后，V4L2 相关的绑定需要额外的属性。这些属性的一部分用于构建v4l2_fwnode_endpoint，而另一部分用于构建底层的bus（实际上是媒体总线）结构。所有这些都在专门的与视频相关的绑定文档Documentation/devicetree/bindings/media/video-interfaces.txt中描述，我强烈建议查看。

以下是桥接（isc）和传感器子设备（mt9v032）之间的典型绑定：

&i2c1 {
    #address-cells = <1>;
    #size-cells = <0>;
    mt9v032@5c {
        compatible = "aptina,mt9v032";
        reg = <0x5c>;
        port {
            mt9v032_out: endpoint {
                remote-endpoint = <&isc_0>;
                link-frequencies =
                       /bits/ 64 <13000000 26600000 27000000>;
                hsync-active = <1>;
                vsync-active = <0>;
                pclk-sample = <1>;
            };
        };
    };
};
&isc {
    port {
        isc_0: endpoint@0 {
            remote-endpoint = <&mt9v032_out>;
            hsync-active = <1>;
            vsync-active = <0>;
            pclk-sample = <1>;
        };
    };
};

在前面的绑定中，hsync-active、vsync-active、link-frequencies和pclk-sample都是 V4L2 特定的属性，描述了媒体总线。它们的值在这里并不一致，并且实际上没有意义，但非常适合我们的学习目的。这段摘录很好地展示了端点和远程端点的概念；struct v4l2_fwnode_endpoint的使用在Linux 媒体控制器框架部分中有详细讨论。

重要提示

处理fwnode API 的 V4L2 部分称为v4l2_fwnode_，而第二个 API 集以v4l2_of_为前缀。请注意，在仅基于 OF 的 API 中，端点由struct of_endpoint表示，而与 V4L2 相关的端点由struct v4l2_of_endpoint表示。有一些 API 允许从基于 OF 的模型切换到基于fwnode的模型，反之亦然。

V4L2 fwnode和 V4L2 OF 完全可互操作。例如，使用 V4L2 fwnode的子设备驱动程序将与使用 V4L2 OF 的媒体设备驱动程序无需任何努力即可工作，反之亦然！但是，新驱动程序必须使用fwnode API，包括#include <media/v4l2- fwnode.h>，在切换到fwnode API 时应替换旧驱动程序中的#include <media/v4l2-of.h>。

话虽如此，前面讨论过的struct fwnode_endpoint仅用于显示底层机制。我们完全可以跳过它，因为只有核心处理此数据结构。为了更通用的方法，您最好使用新的struct fwnode_handle，而不是使用struct device_node来引用设备的固件节点。这绝对确保了 DT 和 ACPI 绑定在驱动程序中使用相同的代码时是兼容/可互操作的。以下是新驱动程序中更改应该如何看起来的简短摘录：

-    struct device_node *of_node;
+    struct fwnode_handle *fwnode;
-    of_node = ddev->of_node;
+	fwnode = dev_fwnode(dev);

一些常见的fwnode节点相关的 API 如下：

[...]
struct fwnode_handle *fwnode_get_parent(
                           const struct fwnode_handle *fwnode);
struct fwnode_handle *fwnode_get_next_child_node(
                           const struct fwnode_handle *fwnode,
                           struct fwnode_handle *child);
struct fwnode_handle *fwnode_get_next_available_child_node(
                            const struct fwnode_handle *fwnode,
                            struct fwnode_handle *child);
#define fwnode_for_each_child_node(fwnode, child) \
    for (child = fwnode_get_next_child_node(fwnode, NULL); child; \
           child = fwnode_get_next_child_node(fwnode, child))
#define fwnode_for_each_available_child_node(fwnode, child) \
    for (child = fwnode_get_next_available_child_node(fwnode,                                                      NULL);          child; \
   child = fwnode_get_next_available_child_node(fwnode, child))
struct fwnode_handle *fwnode_get_named_child_node(
                            const struct fwnode_handle *fwnode,
                            const char *childname);
struct fwnode_handle *fwnode_handle_get(struct                                         fwnode_handle *fwnode);
void fwnode_handle_put(struct fwnode_handle *fwnode);

上述 API 具有以下描述：

• fwnode_get_parent() 返回给定参数中fwnode值的节点的父句柄，否则返回NULL。

• fwnode_get_next_child_node() 以其父节点作为第一个参数，并在此父节点中给定子节点（作为第二个参数）之后返回下一个子节点（或NULL）。如果child（第二个参数）为NULL，则将返回此父节点的第一个子节点。

• fwnode_get_next_available_child_node() 与fwnode_get_next_child_node()相同，但确保设备在返回fwnode句柄之前实际存在（已成功探测）。

• fwnode_for_each_child_node() 遍历给定节点（第一个参数）中的子节点，并使用第二个参数作为迭代器。

• fwnode_for_each_available_child_node 与fwnode_for_each_child_node()相同，但只遍历实际存在于系统上的设备的节点。

• fwnode_get_named_child_node() 通过名称获取给定节点中的子节点。

• fwnode_handle_get() 获取对设备节点的引用，fwnode_handle_put() 释放此引用。

一些fwnode相关的属性如下：

[...]
bool fwnode_device_is_available(const                                 struct fwnode_handle *fwnode);
bool fwnode_property_present(const                              struct fwnode_handle *fwnode,
                             const char *propname);
int fwnode_property_read_string(const                              struct fwnode_handle *fwnode,
                             const char *propname,                              const char **val);
int fwnode_property_match_string(const                                  struct fwnode_handle *fwnode,
                                 const char *propname,                                  const char *string);

fwnode属性和节点相关的 API 都在include/linux/property.h中可用。但是，有一些辅助程序允许在 OF、ACPI 和fwnode之间来回切换。以下是一个简短的示例：

/* to switch from fwnode to of */
struct device_node *of_node = to_of_node(fwnode);
/* to switch from of to fw */
struct fwnode_handle *fwnode = of_fwnode_handle(node)
/* to switch from fwnode to acpi handle, the below macro has
 * been introduced
 *
 * #define ACPI_HANDLE_FWNODE(fwnode)	\
 *        acpi_device_handle(to_acpi_device_node(fwnode))
 *
 * and to switch from acpi device to fwnode:
 *
 *   struct fwnode_handle *
 *          acpi_fwnode_handle(struct acpi_device *adev)
 *
 */

最后，对我们来说最重要的是fwnode图形 API。在以下代码片段中，我们列举了此 API 的最重要功能：

struct fwnode_handle
   *fwnode_graph_get_next_endpoint(const                                   struct fwnode_handle *fwnode,
                                  struct fwnode_handle *prev);
struct fwnode_handle
   *fwnode_graph_get_port_parent(const                                  struct fwnode_handle *fwnode);
struct fwnode_handle
   *fwnode_graph_get_remote_port_parent(
                           const struct fwnode_handle *fwnode);
struct fwnode_handle
   *fwnode_graph_get_remote_port(const                                  struct fwnode_handle *fwnode);
struct fwnode_handle
   *fwnode_graph_get_remote_endpoint(
                           const struct fwnode_handle *fwnode);
#define fwnode_graph_for_each_endpoint(fwnode, child) \
    for (child = NULL;	\
    (child = fwnode_graph_get_next_endpoint(fwnode, child)); )
int fwnode_graph_parse_endpoint(const                                 struct fwnode_handle *fwnode,
                             struct fwnode_endpoint *endpoint);
[...]

尽管前面的函数名称已经说明了它们的作用，但以下是更好的描述：

• fwnode_graph_get_next_endpoint() 返回给定节点（第一个参数）中的下一个端点（或NULL），在先前的端点（第二个参数prev）之后。如果prev为NULL，则返回第一个端点。此函数获取对返回的端点的引用，必须在使用后放弃。参见fwnode_handle_put()。

• fwnode_graph_get_port_parent() 返回给定参数中端口节点的父节点。

• fwnode_graph_get_remote_port_parent() 返回包含通过fwnode参数给定的固件节点的端点的远程设备的固件节点。

• fwnode_graph_get_remote_endpoint() 返回与通过fwnode参数给定的本地端点对应的远程端点的固件节点。

• fwnode_graph_parse_endpoint() 解析fwnode中表示图端点节点的常见端点节点属性（第一个参数），并将信息存储在endpoint中（第二个和输出参数）。V4L2 固件节点 API 大量使用这个功能。

V4L2 固件节点（V4L2 fwnode）API

V4L2 fwnode API 中的主要数据结构是struct v4l2_fwnode_endpoint。这个结构实际上就是struct fwnode_handle，增加了一些与 V4L2 相关的属性。然而，有一个与 V4L2 相关的 fwnode 图函数值得在这里谈论：v4l2_fwnode_endpoint_parse()。该函数的原型在include/media/v4l2-fwnode.h中声明如下：

int v4l2_fwnode_endpoint_parse(struct fwnode_handle *fwnode,
                             struct v4l2_fwnode_endpoint *vep);

给定端点的fwnode_handle（在前面的函数中的第一个参数），您可以使用v4l2_fwnode_endpoint_parse()来解析所有 fwnode 节点属性。该函数还识别并处理 V4L2 特定的属性，这些属性是在Documentation/devicetree/bindings/media/video-interfaces.txt中记录的。v4l2_fwnode_endpoint_parse()使用fwnode_graph_parse_endpoint()来解析常见的 fwnode 属性，并使用 V4L2 特定的解析器助手来解析与 V4L2 相关的属性。它在成功时返回0，在失败时返回负错误代码。

如果我们考虑dts中的mt9v032 CMOS 图像传感器节点，我们可以在probe方法中有以下代码：

int err;
struct fwnode_handle *ep;
struct v4l2_fwnode_endpoint bus_cfg;
/* We grab the fwnode corresponding to the device */
struct fwnode_handle *fwnode = dev_fwnode(dev);
/* We grab its endpoint(s) node */
ep = fwnode_graph_get_next_endpoint(fwnode, NULL);
/* We parse the endpoint common properties as well as
 * v4l2 related properties  */
err = v4l2_fwnode_endpoint_parse(ep, &bus_cfg);
if (err) {   /* handle error */ }
/* At this point we can access parameters such as bus_type,  * bus.flags
 * (in case of mipi csi2 or parallel buses), V4L2_MBUS_*  * which are the
 * media bus flags
 */
/* we drop the reference on the enpoint */
fwnode_handle_put(ep);

上述代码展示了如何使用 fwnode API 及其 V4L2 版本来访问节点和端点属性。然而，在v4l2_fwnode_endpoint_parse()调用时，也会解析特定于 V4L2 的属性。这些属性描述了所谓的媒体总线，通过这个总线，数据从一个接口传输到另一个接口。我们将在下一节讨论这个问题。

V4L2 fwnode 或媒体总线类型

大多数媒体设备支持特定的媒体总线类型。当端点链接在一起时，它们实际上是通过总线连接的，其属性需要在 V4L2 框架中描述。为了使 V4L2 能够找到这些信息，它作为设备的 fwnode（DT 或 ACPI）中的属性提供。由于这些是特定的属性，V4L2 fwnode API 能够识别和解析它们。每个总线都有其特定性和属性。

首先，让我们看一下当前支持的总线，以及它们的数据结构：

• struct v4l2_fwnode_bus_mipi_csi1。

• struct v4l2_fwnode_bus_mipi_csi1也是如此。

• HSYNC和VSYNC信号。用于表示这个总线的结构是struct v4l2_fwnode_bus_parallel。

• HSYNC、VSYNC和BLANK）的数据。与标准并行总线相比，这些总线的引脚数量减少。该框架使用struct v4l2_fwnode_bus_parallel来表示这个总线。

• struct v4l2_fwnode_bus_mipi_csi2结构。但是，这个数据结构没有区分 D-PHY 和 C-PHY。这种缺乏区分在内核 v5.0 中得到了解决。

正如我们将在本章后面的媒体总线的概念部分中看到的，总线的这个概念可以用来检测本地端点与其远程对应端点之间的兼容性，以便如果它们没有相同的总线属性，两个子设备就不能链接在一起，这是完全合理的。

在V4L2 fwnode API部分中，我们看到v4l2_fwnode_endpoint_parse()负责解析端点的 fwnode 并填充适当的总线结构。该函数首先调用fwnode_graph_parse_endpoint()来解析常见的 fwnode 图相关属性，然后检查bus-type属性的值，如下所示，以确定适当的v4l2_fwnode_endpoint.bus数据类型：

u32 bus_type = 0;
fwnode_property_read_u32(fwnode, "bus-type", &bus_type);

根据这个值，将选择一个总线数据结构。以下是来自fwnode设备的预期可能值：

• 0：这意味着自动检测。核心将尝试根据 fwnode 中存在的属性来猜测总线类型（MIPI CSI-2 D-PHY、并行或 BT656）。

• 1：这意味着 MIPI CSI-2 C-PHY。

• 2：这意味着 MIPI CSI-1。

• 3：这意味着 CCP2。

例如，对于 CPP2 总线，设备的 fwnode 将包含以下行：

bus-type = <3>;

重要提示

从内核 v5.0 开始，驱动程序可以在v4l2_fwnode_endpoint的bus_type成员中指定预期的总线类型，然后将其作为第二个参数提供给v4l2_fwnode_endpoint_parse()。这样，如果前面的fwnode_property_read_u32返回的值与预期值不匹配，解析将失败，除非将预期的总线类型设置为V4L2_MBUS_UNKNOWN。

BT656 和并行总线

这些总线类型都由struct v4l2_fwnode_bus_parallel表示，如下所示：

struct v4l2_fwnode_bus_parallel {
    unsigned int flags;
    unsigned char bus_width;
    unsigned char data_shift;
};

在前述数据结构中，flags表示总线的标志。这些标志将根据设备固件节点中存在的属性设置。bus_width表示实际使用的数据线数量，不一定是总线的总线数量。data_shift用于指定实际使用的数据线，通过指定要跳过的线路数量来实现。以下是这些媒体总线的绑定属性，用于设置struct v4l2_fwnode_bus_parallel：

• hsync-active：HSYNC 信号的活动状态；分别为LOW/HIGH的0/1。如果此属性的值为0，则在flags成员中设置V4L2_MBUS_HSYNC_ACTIVE_LOW标志。任何其他值将设置V4L2_MBUS_HSYNC_ACTIVE_HIGH标志。

• vsync-active：VSYNC 信号的活动状态；分别为LOW/HIGH的0/1。如果此属性的值为0，则在flags成员中设置V4L2_MBUS_VSYNC_ACTIVE_LOW标志。任何其他值将设置V4L2_MBUS_VSYNC_ACTIVE_HIGH标志。

• field-even-active：在偶场数据传输期间的场信号电平。这与前面的情况相同，但相关标志为V4L2_MBUS_FIELD_EVEN_HIGH和V4L2_MBUS_FIELD_EVEN_LOW。

• pclk-sample：在像素时钟信号的上升（1）或下降（0）沿上采样数据，V4L2_MBUS_PCLK_SAMPLE_RISING和V4L2_MBUS_PCLK_SAMPLE_FALLING。

• data-active：类似于HSYNC和VSYNC，指定数据线极性，V4L2_MBUS_DATA_ACTIVE_HIGH和V4L2_MBUS_DATA_ACTIVE_LOW。

• slave-mode：这是一个布尔属性，其存在表示链接以从模式运行，并设置了V4L2_MBUS_SLAVE标志。否则，将设置V4L2_MBUS_MASTER标志。

• data-enable-active：类似于HSYNC和VSYNC，指定数据使能信号的极性。

• bus-width：此属性仅涉及并行总线，并表示实际使用的数据线数量。相应地设置V4L2_MBUS_DATA_ENABLE_HIGH或V4L2_MBUS_DATA_ENABLE_LOW标志。

• data-shift：在并行数据总线上，bus-width用于指定实际使用的数据线数量，此属性可用于指定实际使用的数据线；例如，bus-width=<8>; data-shift=<2>;表示使用线路 9:2。

• sync-on-green-active：0/1的活动状态分别为LOW/HIGH。相应地设置V4L2_MBUS_VIDEO_SOG_ACTIVE_HIGH或V4L2_MBUS_VIDEO_SOG_ACTIVE_LOW标志。

这些总线的类型可以是V4L2_MBUS_PARALLEL或V4L2_MBUS_BT656。负责解析这些总线的底层函数是v4l2_fwnode_endpoint_parse_parallel_bus()。

MIPI CSI-2 总线

这是 MIPI 联盟的 CSI 总线的第 2 版。该总线涉及两个 PHY：D-PHY 或 C-PHY。 D-PHY 已经存在一段时间，针对相机、显示器和低速应用。 C-PHY 是一种更新更复杂的 PHY，其中时钟嵌入到数据中，使得不需要单独的时钟通道。它的线路更少，通道数更少，功耗更低，并且与 D-PHY 相比可以实现更高的数据速率。 C-PHY 在带宽受限的通道上提供高吞吐性能。

C-PHY 和 D-PHY 启用的总线都使用一个数据结构struct v4l2_fwnode_bus_mipi_csi2表示，如下所示：

struct v4l2_fwnode_bus_mipi_csi2 {
    unsigned int flags;
    unsigned char data_lanes[V4L2_FWNODE_CSI2_MAX_DATA_LANES];
    unsigned char clock_lane;
    unsigned short num_data_lanes;
    bool lane_polarities[1 + V4L2_FWNODE_CSI2_MAX_DATA_LANES];
};

在前面的块中，flags表示总线的标志，并将根据固件节点中存在的属性进行设置：

• data-lanes是物理数据线索引的数组。

• lane-polarities：此属性仅适用于串行总线。这是一个从时钟线开始，然后是数据线的极性数组，顺序与data-lanes属性相同。有效值为0（正常）和1（反转）。此数组的长度应为data-lanes和clock-lanes属性的组合长度。有效值为0（正常）和1（反转）。如果省略了lane-polarities属性，则必须将值解释为0（正常）。

• clock-lanes是时钟线的物理线索引。这是时钟线的位置。

• clock-noncontinuous：如果存在，则设置V4L2_MBUS_CSI2_NONCONTINUOUS_CLOCK标志。否则，设置V4L2_MBUS_CSI2_CONTINUOUS_CLOCK。

这些总线具有V4L2_MBUS_CSI2类型。直到 Linux 内核 v4.20，C-PHY 和 D-PHY 启用的 CSI 总线之间没有区别。但是，从 Linux 内核 v5.0 开始，引入了这种差异，并且V4L2_MBUS_CSI2已被分别替换为V4L2_MBUS_CSI2_DPHY或V4L2_MBUS_CSI2_CPHY，用于 D-PHY 或 C-PHY 启用的总线。

负责解析这些总线的基础功能是v4l2_fwnode_endpoint_parse_csi2_bus()。一个示例如下：

[...]
    port {
        tc358743_out: endpoint {
          remote-endpoint = <&mipi_csi2_in>;           clock-lanes = <0>;
          data-lanes = <1 2 3 4>;
          lane-polarities = <1 1 1 1 1>;
          clock-noncontinuous;
        };
    };

CPP2 和 MIPI CSI-1 总线

这些是较旧的单数据线串行总线。它们的类型对应于V4L2_FWNODE_BUS_TYPE_CCP2或V4L2_FWNODE_BUS_TYPE_CSI1。内核使用struct v4l2_fwnode_bus_mipi_csi1来表示这些总线：

struct v4l2_fwnode_bus_mipi_csi1 {
    bool clock_inv;
    bool strobe;
    bool lane_polarity[2];
    unsigned char data_lane;
    unsigned char clock_lane;
};

以下是此结构中元素的含义：

• clock-inv：时钟/闪光信号的极性（false 表示未反转，true 表示反转）。0表示 false，其他值表示 true。

• strobe：False - 数据/时钟，true - 数据/闪光灯。

• data-lanes：数据线的数量。

• clock-lanes：时钟线的数量。

• lane-polarities：这与前面相同，但由于 CPP2 和 MIPI CSI-1 是单数据串行总线，因此数组只能有两个条目：时钟（索引0）和数据线（索引1）的极性。

在解析给定节点后，前面的数据结构由v4l2_fwnode_endpoint_parse_csi1_bus()填充。

总线猜测

将总线类型指定为0（或V4L2_MBUS_UNKNOWN）将指示 V4L2 核心尝试根据在固件节点中找到的属性来猜测实际的媒体总线。它首先会考虑设备是否在 CSI-2 总线上，并尝试相应地解析端点节点，寻找与 CSI-2 相关的属性。幸运的是，CSI-2 和并行总线没有共同的属性。因此，只有在没有找到 MIPI CSI-2 特定属性时，核心才会解析并行视频总线属性。核心不会猜测V4L2_MBUS_CCP2或V4L2_MBUS_CSI1。对于这些总线，必须指定bus-type属性。

V4L2 异步

由于基于视频的硬件的复杂性，有时会集成非 V4L2 设备（实际上是子设备）位于不同的总线上，因此需要子设备推迟初始化，直到桥接驱动程序已加载，另一方面，桥接驱动程序需要推迟初始化子设备，直到所有必需的子设备已加载；也就是说，V4L2 异步。

在异步模式下，子设备探测可以独立于桥接驱动程序的可用性进行。然后，子设备驱动程序必须验证是否满足了成功探测的所有要求。这可能包括检查主时钟的可用性、GPIO 或其他任何内容。如果任何条件不满足，子设备驱动程序可能决定返回-EPROBE_DEFER以请求进一步的重新探测尝试。一旦满足所有条件，子设备将使用v4l2_async_register_subdev()函数在 V4L2 异步核心中注册。取消注册使用v4l2_async_unregister_subdev()调用执行。

我们之前看到同步注册适用的情况。这是一种模式，桥接驱动程序了解其负责的所有子设备的上下文。它有责任在其探测期间使用v4l2_device_register_subdev()在每个子设备上注册所有子设备，就像drivers/media/platform/exynos4-is/media-dev.c驱动程序一样。

在 V4L2 异步框架中，子设备的概念被抽象化。在异步框架中，子设备被称为struct v4l2_async_subdev结构的一个实例。除了这个结构，还有另一个struct v4l2_async_notifier结构。两者都在include/media/v4l2-async.h中定义，并且在 V4L2 异步核心的中心部分。在进一步进行之前，我们必须介绍 V4L2 异步框架的中心部分struct v4l2_async_notifier，如下所示：

struct v4l2_async_notifier {
    const struct v4l2_async_notifier_operations *ops;
    unsigned int num_subdevs;
    unsigned int max_subdevs;
    struct v4l2_async_subdev **subdevs;
    struct v4l2_device *v4l2_dev;
    struct v4l2_subdev *sd;
    struct v4l2_async_notifier *parent;
    struct list_head waiting;
    struct list_head done;
    struct list_head list;
};

前面的结构主要由桥接驱动程序和异步核心使用。然而，在某些情况下，子设备驱动程序可能需要被其他子设备通知。在任何情况下，成员的用途和含义都是相同的：

• ops是由此通知器的所有者提供的一组回调，由异步核心在等待在此通知器中的子设备被探测时调用。

• v4l2_dev是注册此通知器的桥接驱动程序的 V4L2 父级。

• sd，如果此通知器是由子设备注册的，将指向此子设备。我们在这里不讨论这种情况。

• subdevs是应该通知此通知器的注册者（桥接驱动程序或另一个子设备驱动程序）的子设备数组。

• waiting是此通知器中等待被探测的子设备的列表。

• done是实际绑定到此通知器的子设备的列表。

• num_subdevs是**subdevs中子设备的数量。

• list在注册此通知器时由异步核心使用，以将此通知器链接到通知器的全局列表notifier_list。

回到我们的struct v4l2_async_subdev结构，定义如下：

struct v4l2_async_subdev {
    enum v4l2_async_match_type match_type;
    union {
        struct fwnode_handle *fwnode;
        const char *device_name;
        struct {
            int adapter_id;
            unsigned short address;
        } i2c;
        struct {
        bool (*match)(struct device *,                      struct v4l2_async_subdev *);
            void *priv;
        } custom;
    } match;
    /* v4l2-async core private: not to be used by drivers */
    struct list_head list;
};

前面的数据结构在 V4L2 异步框架中是一个子设备。只有桥接驱动程序（分配异步子设备）和异步核心可以使用这个结构。子设备驱动程序完全不知道这一点。其成员的含义如下：

• match_type是enum v4l2_async_match_type类型。匹配是对某些标准进行比较（发生struct v4l2_subdev类型和struct v4l2_async_subdev类型的异步子设备）。由于每个struct v4l2_async_subdev结构必须与其struct v4l2_subdev结构相关联，因此该字段指定了异步核心用于匹配两者的算法。该字段由驱动程序设置（也负责分配异步子设备）。可能的值如下：

--V4L2_ASYNC_MATCH_DEVNAME，指示异步核心使用设备名称进行匹配。在这种情况下，桥接驱动程序必须设置v4l2_async_subdev.match.device_name字段，以便在探测到子设备时可以匹配子设备的设备名称（即dev_name(v4l2_subdev->dev)）。

-V4L2_ASYNC_MATCH_FWNODE，这意味着异步核心应使用固件节点进行匹配。在这种情况下，桥接驱动程序必须使用与子设备的设备节点对应的固件节点句柄v4l2_async_subdev.match.fwnode进行匹配。

-应使用V4L2_ASYNC_MATCH_I2C通过检查 I2C 适配器 ID 和地址来执行匹配。使用此功能，桥接驱动程序必须同时设置v4l2_async_subdev.match.i2c.adapter_id和v4l2_async_subdev.match.i2c.address。这些值将与与v4l2_subdev.dev关联的i2c_client对象的地址和适配器编号进行比较。

-V4L2_ASYNC_MATCH_CUSTOM是最后一种可能性，意味着异步核心应使用桥接驱动程序中设置的匹配回调v4l2_async_subdev.match.custom.match。如果设置了此标志并且未提供自定义匹配回调，则任何匹配尝试将立即返回 true。

• list用于将此异步子设备添加到通知程序的等待列表中等待探测。

子设备注册不再依赖于桥接可用性，只需调用v4l2_async_unregister_subdev（）方法即可。但是，在注册自身之前，桥接驱动程序将不得不执行以下操作：

1. 为以后使用分配一个通知程序。最好将此通知程序嵌入较大的设备状态数据结构中。此通知程序对象是struct v4l2_async_notifier类型。

2. 解析其端口节点并为其中指定的每个传感器（或 IP 块）创建一个异步子设备（struct v4l2_async_subdev），并且它需要进行操作：

a）使用fwnode图形 API（旧驱动程序仍使用of_graph API）进行此解析，例如以下内容：

-fwnode_graph_get_next_endpoint（）（或旧驱动程序中的of_graph_get_next_endpoint（））来抓取桥接的端口子节点中的端点的fw_handle（或旧驱动程序中的of_node）。

-fwnode_graph_get_remote_port_parent（）（或旧驱动程序中的of_graph_get_remote_port_parent（））来抓取当前端点的远程端口的fw_handle（或设备的of_node）对应的父级。

可选地（在使用 OF API 的旧驱动程序中），使用of_fwnode_handle（）将先前状态中抓取的of_node转换为fw_handle。

b）根据应使用的匹配逻辑设置当前异步子设备。它应设置v4l2_async_subdev.match_type和v4l2_async_subdev.match成员。

c）将此异步子设备添加到通知程序的异步子设备列表中。在内核的 4.20 版本中，有一个辅助程序v4l2_async_notifier_add_subdev（），允许您执行此操作。

1. 使用v4l2_async_notifier_register（＆big_struct->v4l2_dev，＆big_struct->notifier）调用注册通知对象（此通知对象将存储在drivers/media/v4l2-core/v4l2-async.c中定义的全局notifier_list列表中）。要取消注册通知程序，驱动程序必须调用v4l2_async_notifier_unregister（＆big_struct->notifier）。

当桥接驱动程序调用v4l2_async_notifier_register()时，异步核心会迭代notifier->subdevs数组中的异步子设备。对于每个异步子设备，核心会检查asd->match_type值是否为V4L2_ASYNC_MATCH_FWNODE。如果适用，异步核心会通过比较 fwnodes 来确保asd不在notifier->waiting列表或notifier->done列表中。这可以确保asd尚未为fwnode设置，并且它尚不存在于给定的通知器中。如果asd尚未知晓，则将其添加到notifier->waiting中。之后，异步核心将测试notifier->waiting列表中的所有异步子设备，以与subdev_list中存在的所有子设备进行匹配。subdev_list是“类似”孤立子设备的列表，这些子设备是在其桥接驱动程序（因此在其通知器）之前注册的。异步核心使用每个当前asd的asd->match值进行匹配。如果匹配发生（asd->match回调返回 true），则当前异步子设备（来自notifier->waiting）和当前子设备（来自subdev_list）将被绑定，异步子设备将从notifier->waiting列表中移除，子设备将使用v4l2_device_register_subdev()注册到 V4L2 核心，并且子设备将从全局subdev_list列表移动到notifier->done列表中。

最后，被注册的实际通知器将被添加到全局通知器列表notifier_list中，以便在以后使用时，可以在异步核心中注册新的子设备时进行匹配尝试。

重要提示

当子设备驱动程序调用v4l2_async_register_subdev()时，异步核心会尝试将当前子设备与notifier_list全局列表中存在的每个通知器中等待的所有异步子设备进行匹配。如果没有匹配发生，这意味着尚未探测到此子设备的桥接，子设备将被添加到全局子设备列表subdev_list中。如果发生匹配，子设备将根本不会添加到此列表中。

还要记住，匹配测试是在struct v4l2_subdev类型的子设备和struct v4l2_async_subdev类型的异步子设备之间严格发生的一些标准的比较。

在前面的段落中，我们说异步子设备和子设备是绑定的。但这是什么意思呢？这就是notifier->ops成员发挥作用的地方。它是struct v4l2_async_notifier_operations类型，并定义如下：

struct v4l2_async_notifier_operations {
    int (*bound)(struct v4l2_async_notifier *notifier,
                  struct v4l2_subdev *subdev,
                  struct v4l2_async_subdev *asd);
    int (*complete)(struct v4l2_async_notifier *notifier);
    void (*unbind)(struct v4l2_async_notifier *notifier,
                    struct v4l2_subdev *subdev,
                    struct v4l2_async_subdev *asd);
};

在这个结构中，以下是每个回调的含义，尽管所有三个回调都是可选的：

• bound：如果设置，异步核心将在成功的子设备探测后由其（子设备）驱动程序调用此回调。这也意味着异步子设备已成功匹配此子设备。此回调将以发起匹配的通知器以及匹配的子设备（subdev）和异步子设备（asd）作为参数。大多数驱动程序在这里只是打印调试消息。但是，您可以在这里对子设备进行额外的设置-即v4l2_subdev_call()。如果一切正常，它应该返回一个正值；否则，子设备将被注销。

• unbind在从系统中移除子设备时被调用。除了在这里打印调试消息外，桥接驱动程序还必须取消注册视频设备，如果未绑定的子设备对其正常工作是必需的-即video_unregister_device()。

• complete在通知器中没有更多的异步子设备等待时被调用。异步核心可以检测到notifier->waiting列表为空（这意味着子设备已经成功探测并全部移动到notifier->done列表中）。完成回调仅对根通知器执行。注册了通知器的子设备不会调用其.complete回调。根通知器通常是由桥接设备注册的。

毫无疑问，在注册通知器对象之前，桥接驱动程序必须设置通知器的ops成员。对我们来说最重要的回调是.complete。

在桥接驱动程序的probe函数中调用v4l2_device_register()是一种常见做法，但通常在notifier.complete回调中注册实际的视频设备，因为所有子设备都将被注册，并且/dev/videoX的存在意味着它确实可用。.complete回调也适用于注册实际视频设备的子节点，并通过v4l2_device_register_subdev_nodes()和media_device_register()注册媒体设备。

请注意，v4l2_device_register_subdev_nodes()将为每个标有V4L2_SUBDEV_FL_HAS_DEVNODE标志的subdev对象创建一个设备节点（实际上是/dev/v4l2-subdevX）。

异步桥接和子设备探测示例

我们将通过一个简单的用例来介绍这一部分。考虑以下配置：

• 一个桥接设备（我们的 CSI 控制器） - 让我们说omap ISP，以foo作为其名称。

• 一个片外子设备，摄像头传感器，以bar作为其名称。

两者是这样连接的：CSI <-- 摄像头传感器。

在bar驱动程序中，我们可以注册一个异步子设备，如下所示：

static int bar_probe(struct device *dev)
{
    int ret;
    ret = v4l2_async_register_subdev(subdev);
    if (ret) {
        dev_err(dev, "ouch\n");
        return -ENODEV;
    }
    return 0;
}

foo驱动程序的probe函数可能如下所示：

/* struct foo_device */
struct foo_device {
    struct media_device mdev;
    struct v4l2_device v4l2_dev;
    struct video_device *vdev;
    struct v4l2_async_notifier notifier;
    struct *subdevs[FOO_MAX_SUBDEVS];
};
/* foo_probe() */
static int foo_probe(struct device *dev)
{
    struct foo_device *foo = kmalloc(sizeof(*foo));
    media_device_init(&bar->mdev);
    foo->dev = dev;
    foo->notifier.subdevs = kcalloc(FOO_MAX_SUBDEVS,
                             sizeof(struct v4l2_async_subdev));
    foo_parse_nodes(foo);
    foo->notifier.bound = foo_bound;
    foo->notifier.complete = foo_complete;
    return
        v4l2_async_notifier_register(&foo->v4l2_dev,                                      &foo->notifier);
}

在下面的代码中，我们实现了foo fwnode（或of_node）解析器助手foo_parse_nodes()：

struct foo_async {
    struct v4l2_async_subdev asd;
    struct v4l2_subdev *sd;
};
/* Either */
static void foo_parse_nodes(struct device *dev,
                            struct v4l2_async_notifier *n)
{
    struct device_node *node = NULL;
    while ((node = of_graph_get_next_endpoint(dev->of_node,                                               node))) {
        struct foo_async *fa = kmalloc(sizeof(*fa));
        n->subdevs[n->num_subdevs++] = &fa->asd;
        fa->asd.match.of.node =         of_graph_get_remote_port_parent(node);
        fa->asd.match_type = V4L2_ASYNC_MATCH_OF;
    }
}
/* Or */
static void foo_parse_nodes(struct device *dev,
                            struct v4l2_async_notifier *n)
{
    struct fwnode_handle *fwnode = dev_fwnode(dev);
    struct fwnode_handle *ep = NULL;
    while ((ep = fwnode_graph_get_next_endpoint(ep, fwnode))) {
        struct foo_async *fa = kmalloc(sizeof(*fa));
        n->subdevs[n->num_subdevs++] = &fa->asd;
        fa->asd.match.fwnode =
                fwnode_graph_get_remote_port_parent(ep);
        fa->asd.match_type = V4L2_ASYNC_MATCH_FWNODE;
    }
}

在前面的代码中，of_graph_get_next_endpoint()和fwnode_graph_get_next_endpoint()都已经被用来展示如何使用这两者。也就是说，最好使用 fwnode 版本，因为它更通用。

与此同时，我们需要编写foo的通知器操作，可能如下所示：

/* foo_bound() and foo_complete() */
static int foo_bound(struct v4l2_async_notifier *n,
                struct v4l2_subdev *sd,                 struct v4l2_async_subdev *asd)
{
    struct foo_async *fa = container_of(asd, struct bar_async,                                         asd);
    /* One can use subdev_call here */
    [...]
    fa->sd = sd;
}
static int foo_complete(struct v4l2_async_notifier *n)
{
    struct foo_device *foo =
             container_of(n, struct foo_async, notifier);
    struct v4l2_device *v4l2_dev = &isp->v4l2_dev;
    /* Create /dev/sub-devX if applicable */
    v4l2_device_register_subdev_nodes(&foo->v4l2_dev);
    /* setup the video device: fops, queue, ioctls ... */
[...]
    /* Register the video device */
       ret = video_register_device(foo->vdev,                                    VFL_TYPE_GRABBER, -1);
    /* Register with the media controller framework */
    return media_device_register(&bar->mdev);
}

在设备树中，V4L2 桥接设备可以声明如下：

csi1: csi@1cb4000 {
    compatible = "allwinner,sun8i-v3s-csi";
    reg = <0x01cb4000 0x1000>;
    interrupts = <GIC_SPI 84 IRQ_TYPE_LEVEL_HIGH>;
    /* we omit clock and others */
[...]
    port {
        csi1_ep: endpoint {
            remote-endpoint = <&ov7740_ep>;
           /* We omit v4l2 related properties */
[...]
        };
    };
};

在 I2C 控制器节点内部的摄像头节点可以声明如下：

&i2c1 {
    #address-cells = <1>;
    #size-cells = <0>;
    ov7740: camera@21 {
        compatible = "ovti,ov7740";
        reg = <0x21>;
        /* We omit clock or pincontrol or everything else */

       [...]
       port {
           ov7740_ep: endpoint {
               remote-endpoint = <&csi1_ep>;
               /* We omit v4l2 related properties */
               [...]
           };
       };
   };
};

现在我们熟悉了 V4L2 异步框架，看到了异步子设备注册如何简化探测和代码。我们以一个具体的例子结束了，突出了我们讨论的每个方面。现在我们可以继续并集成媒体控制器框架，这是我们可以为 V4L2 驱动程序添加的最后一个改进。

Linux 媒体控制器框架

媒体设备非常复杂，涉及 SoC 的多个 IP 块，因此需要视频流（重新）路由。

现在，让我们考虑一个更复杂的 SoC 情况，由两个更多的片上子设备组成 - 比如一个重塑器和一个图像转换器，称为baz和biz。

在V4L2 异步部分的前面的示例中，设置由一个桥接设备和一个子设备（它是片外的事实并不重要），摄像头传感器组成。这相当简单。幸运的是，事情进展顺利。但是，如果现在我们必须通过图像转换器或图像重塑器路由流，甚至通过这两个 IP 呢？或者说我们必须动态地从一个切换到另一个？

我们可以通过sysfs或ioctls来实现这一点，但这将会有以下问题：

• 这将会非常丑陋（毫无疑问），而且可能会有 bug。

• 这将会非常困难（需要大量工作）。

• 这将深深地依赖于 SoC 供应商，可能会有大量的代码重复，没有统一的用户空间 API 和 ABI，驱动程序之间没有一致性。

• 这将不是一个非常可信的解决方案。

许多 SoC 可以重新路由内部视频流 - 例如，从传感器捕获它们并进行内存到内存的调整，或直接将传感器输出发送到调整器。由于 V4L2 API 不支持这些高级设备，SoC 制造商制作了自己的定制驱动程序。但是，V4L2 无疑是用于捕获图像的 Linux API，并且有时用于特定的显示设备（这些是 mem2mem 设备）。

很明显，我们需要另一个子系统和框架来涵盖 V4L2 的限制。这就是 Linux 媒体控制器框架诞生的原因。

媒体控制器抽象模型

发现设备的内部拓扑并在运行时对其进行配置是媒体框架的目标之一。为了实现这一点，它带有一层抽象。通过媒体控制器框架，硬件设备通过由实体组成的有向图来表示，这些实体的pad通过链接连接。这些元素的集合组成了所谓的媒体设备。源 pad 只能生成数据。

前面的简短描述值得关注。有三个高度关注的突出词：entity、pad 和 link：

• struct media_entity实例，定义在include/media/media-entity.h中。该结构通常嵌入到更高级的结构中，例如v4l2_subdev或video_device实例，尽管驱动程序可以直接分配实体。

• /dev/videoX pad 将被建模为输入 pad，因为它是流的结束。

• 链接：这些链接可以通过媒体设备进行设置、获取和枚举。为了使驱动程序正常工作，应用程序负责正确设置这些链接，以便驱动程序了解视频数据的源和目的地。

系统上的所有实体以及它们的 pad 和它们之间的连接链接，构成了下图所示的媒体设备：

图 8.1 - 媒体控制器抽象模型

在前面的图表中，/dev/videoX char 设备因为它是流的结束。

V4L2 设备抽象

在更高级别上，媒体控制器使用struct media_device来抽象 V4L2 框架中的struct v4l2_device。也就是说，struct media_device对于媒体控制器来说就像struct v4l2_device对于 V4L2 一样，包含其他更低级别的结构。回到struct v4l2_device，mdev成员被媒体控制器框架用来抽象此结构。以下是摘录：

struct v4l2_device {
[...]
    struct media_device *mdev;
[...]
};

然而，从媒体控制器的角度来看，V4L2 视频设备和子设备都被视为媒体实体，在该框架中表示为struct media_entity的实例。因此，视频设备和子设备数据结构明显需要嵌入此类型的成员，如下摘录所示：

struct video_device
{
#if defined(CONFIG_MEDIA_CONTROLLER)
    struct media_entity entity;
    struct media_intf_devnode *intf_devnode;
    struct media_pipeline pipe;
#endif
[...]
};
struct v4l2_subdev {
#if defined(CONFIG_MEDIA_CONTROLLER)
    struct media_entity entity;
#endif
[...]
};

视频设备具有额外的成员，intf_devnode和pipe。前者是struct media_intf_devnode类型，表示媒体控制器接口到视频设备节点的接口。该结构使媒体控制器能够访问底层视频设备节点的信息，如其主次编号。另一个额外的成员pipe是struct media_pipeline类型，存储与该视频设备的流水线相关的信息。

媒体控制器数据结构

媒体控制器框架基于一些数据结构，其中包括struct media_device结构，它位于层次结构的顶部，并定义如下：

struct media_device {
    /* dev->driver_data points to this struct. */
    struct device *dev;
    struct media_devnode *devnode;
    char model[32];
    char driver_name[32];
[...]
    char serial[40];
    u32 hw_revision;
    u64 topology_version;
    struct list_head entities;
    struct list_head pads;
    struct list_head links;
    struct list_head entity_notify;
    struct mutex graph_mutex;
[...]
    const struct media_device_ops *ops;
};

该结构表示高级媒体设备。它允许轻松访问实体并提供基本的媒体设备级别支持：

• dev是此媒体设备的父设备（通常是&pci_dev，&usb_interface或&platform_device实例）。

• devnode是媒体设备节点，抽象底层的/dev/mediaX。

• driver_name是一个可选但建议的字段，表示媒体设备驱动程序的名称。如果未设置，默认为dev->driver->name。

• model是该媒体设备的型号名称。它不必是唯一的。

• serial是一个可选成员，应该设置为设备序列号。hw_revision是该媒体设备的硬件设备版本。

• topology_version：用于存储图拓扑的版本的单调计数器。每次拓扑发生变化时应该递增。

• entities是注册实体的列表。

• pads是注册到该媒体设备的 pad 列表。

• links是注册到该媒体设备的链接列表。

• entity_notify是在新实体注册到该媒体设备时调用的通知回调列表。驱动程序可以通过media_device_unregister_entity_notify()注册此回调，并使用media_device_register_entity_notify()取消注册。当新实体注册时，所有注册的media_entity_notify回调都会被调用。

• graph_mutex：保护对struct media_device数据的访问。例如，在使用media_graph_*系列函数时应该持有该锁。

• ops是struct media_device_ops类型，表示该媒体设备的操作处理程序回调。

除了被媒体控制器框架操作外，struct media_device基本上是在桥接驱动程序中使用的，在那里进行初始化和注册。也就是说，媒体设备本身由多个实体组成。这种实体的概念允许媒体控制器成为现代和复杂的 V4L2 驱动程序的中央管理机构，这些驱动程序可能同时支持帧缓冲区、ALSA、I2C、LIRC 和/或 DVB 设备，并用于通知用户空间的各种信息。

媒体实体表示为struct media_entity的实例，如下所示：

struct media_entity {
    struct media_gobj graph_obj;
    const char *name;
    enum media_entity_type obj_type;
    u32 function;
    unsigned long flags;
    u16 num_pads;
    u16 num_links;
    u16 num_backlinks;
    int internal_idx;
    struct media_pad *pads;
    struct list_head links;
    const struct media_entity_operations *ops;
    int stream_count;
    int use_count;
    struct media_pipeline *pipe;
[...]
};

这是媒体框架中按层次结构排列的第二个数据结构。前面的定义已经被缩减到我们感兴趣的最小值。以下是该结构中成员的含义：

• name是该实体的名称。它应该足够有意义，因为它在用户空间中与media-ctl工具一起使用。

• type大多数情况下由核心根据该结构嵌入的 V4L2 视频数据结构的类型设置。它是实现media_entity的对象类型，例如，由核心在子设备初始化时设置为MEDIA_ENTITY_TYPE_V4L2_SUBDEV。这允许在运行时对媒体实体进行类型识别，并使用container_of宏安全地转换为正确的对象类型。可能的值如下：

--MEDIA_ENTITY_TYPE_BASE：这意味着该实体未嵌入在其他实体中。

--MEDIA_ENTITY_TYPE_VIDEO_DEVICE：表示该实体嵌入在struct video_device实例中。

--MEDIA_ENTITY_TYPE_V4L2_SUBDEV：这意味着该实体嵌入在struct v4l2_subdev实例中。

• function表示实体的主要功能。这必须由驱动程序根据include/uapi/linux/media.h中定义的值进行设置。在处理视频设备时，以下是常用的值：

--MEDIA_ENT_F_IO_V4L：此标志表示该实体是数据流输入和/或输出实体。

--MEDIA_ENT_F_CAM_SENSOR：此标志表示该实体是摄像头视频传感器实体。

--MEDIA_ENT_F_PROC_VIDEO_SCALER：表示该实体可以执行视频缩放。这些实体至少有一个接收端口，从中接收帧（在活动端口上），以及一个源端口，用于输出缩放后的帧。

--MEDIA_ENT_F_PROC_VIDEO_ENCODER：表示该实体能够压缩视频。这些实体必须有一个接收端口和至少一个源端口。

--MEDIA_ENT_F_VID_MUX：这是用于视频复用器。这个实体至少有两个接收端口和一个发送端口，并且必须将从活动接收端口接收到的视频帧传递到发送端口。

--MEDIA_ENT_F_VID_IF_BRIDGE：视频接口桥。视频接口桥实体应该至少有一个接收端口和一个发送端口。它从一个类型的输入视频总线（HDMI、eDP、MIPI CSI-2 等）的接收端口接收视频帧，并将其从发送端口输出到另一种类型的输出视频总线（eDP、MIPI CSI-2、并行等）。

• flags由驱动程序设置。它表示这个实体的标志。可能的值是include/uapi/linux/media.h中定义的MEDIA_ENT_FL_*标志系列。以下链接可能对您理解可能的值有所帮助：linuxtv.org/downloads/v4l-dvb-apis/userspace-api/mediactl/media-types.html。

• function代表这个实体的功能，默认为MEDIA_ENT_F_V4L2_SUBDEV_UNKNOWN。可能的值是include/uapi/linux/media.h中定义的MEDIA_ENT_F_*功能系列。例如，相机传感器子设备驱动程序必须包含sd->entity.function = MEDIA_ENT_F_CAM_SENSOR;。您可以通过此链接找到关于适合您的媒体实体的详细信息：linuxtv.org/downloads/v…

• num_pads是这个实体的 pad 总数（接收端口和发送端口）。

• num_links是这个实体的链接总数（前向、后向、启用和禁用）。

• num_backlinks是这个实体的反向链接数。反向链接用于帮助图遍历，并不报告给用户空间。

• internal_idx：当实体注册时，媒体控制器核心分配的唯一实体编号。

• pads是这个实体的 pad 数组。其大小由num_pads定义。

• links是这个实体的数据链接列表。参见media_add_link()。

• ops是media_entity_operations类型，代表了这个实体的操作。这个结构将在后面讨论。

• stream_count：实体的流计数。

• use_count：实体的使用计数。用于电源管理目的。

• pipe是这个实体所属的媒体管道。

自然而然，我们要介绍的下一个数据结构是struct media_pad结构，它代表了这个框架中的一个 pad。Pad 是一个连接端点，通过它实体可以与其他实体进行交互。实体产生的数据（不限于视频）从实体的输出流向一个或多个实体的输入。Pad 不应与芯片边界上的物理引脚混淆。struct media_pad定义如下：

struct media_pad {
[...]
    struct media_entity *entity;
    u16 index;
    unsigned long flags;
};

Pad 由它们的实体和它们在实体的 pad 数组中的基于 0 的index标识。在flags字段中，可以设置MEDIA_PAD_FL_SINK（表示 pad 支持接收数据）或MEDIA_PAD_FL_SOURCE（表示 pad 支持发送数据），但不能同时设置两者，因为一个 pad 不能同时接收和发送。

Pad 旨在绑定在一起以允许数据流路径。两个 pad，无论是来自同一实体还是来自不同实体，都可以通过点对点的连接方式绑定在一起，称为链接。链接在媒体框架中表示为struct media_link的实例，定义如下：

struct media_link {
    struct media_gobj graph_obj;
    struct list_head list;
[...]
    struct media_pad *source;
    struct media_pad *sink;
[...]
    struct media_link *reverse;
    unsigned long flags;
    bool is_backlink;
};

在上述代码块中，为了可读性，只列出了一些字段。以下是这些字段的含义：

• list：用于将这个链接与拥有链接的实体或接口关联起来。

• source：链接的起始位置。

• sink：链接的目标。

• flags：表示链接标志，如uapi/media.h中定义的（使用MEDIA_LNK_FL_*模式）。以下是可能的值：

--MEDIA_LNK_FL_ENABLED：此标志表示链接已启用并准备好进行数据传输。

--MEDIA_LNK_FL_IMMUTABLE：此标志表示链接启用状态无法在运行时修改。

--MEDIA_LNK_FL_DYNAMIC：此标志表示链接的状态可以在流媒体期间修改。但是，此标志由驱动程序设置，但对应用程序是只读的。

• reverse：指向链接（实际上是反向链接）的指针，用于垫到垫链接的反向方向。

• is_backlink：告诉此链接是否为反向链接。

每个实体都有一个指向其任何垫发出或针对其任何垫的所有链接的列表。因此，给定链接存储两次，一次在源实体中，一次在目标实体中。当您想要将A链接到B时，实际上创建了两个链接：

• 一个对应于预期的；链接存储在源实体中，并且源实体的num_links字段递增。

• 另一个存储在接收实体中。接收和源保持不变，不同之处在于is_backlink成员设置为true。这对应于您创建的链接的反向。接收实体的num_backlinks和num_links字段将被递增。然后将此反向链接分配给原始链接的reverse成员。

最后，mdev->topology_version成员递增两次。链接和反向链接的原则允许媒体控制器对实体进行编号，以及实体之间可能的当前链接，如下图所示：

图 8.2 - 媒体控制器实体描述

在前面的图中，如果我们考虑实体-1和实体-2，那么链接和反向链接本质上是相同的，只是链接属于实体-1，反向链接属于实体-2。然后，应将反向链接视为备用链接。我们可以看到实体可以是接收器、源或两者兼而有之。

到目前为止，我们介绍的数据结构可能会让媒体控制器框架听起来有点可怕。但是，大多数这些数据结构将由框架通过其提供的 API 在幕后进行管理。也就是说，完整的框架文档可以在内核源代码中的Documentation/media-framework.txt中找到。

在驱动程序中集成媒体控制器支持

当需要媒体控制器的支持时，V4L2 驱动程序必须首先使用media_device_init()函数在struct v4l2_device中初始化struct media_device。每个实体驱动程序必须使用media_entity_pads_init()函数初始化其实体（实际上是video_device->entity或v4l2_subdev->entity）和其垫数组，并且如果需要，使用media_create_pad_link()创建垫到垫的链接。之后，实体可以注册。但是，V4L2 框架将通过v4l2_device_register_subdev()或video_register_device()方法为您处理此注册。在这两种情况下，调用的底层注册函数是media_device_register_entity()。

最后一步是使用media_device_register()注册媒体设备。值得一提的是，媒体设备的注册应该延迟到将来的某个时间点，当我们确定每个子设备（或者我应该说实体）都已注册并准备好使用时。在根通知器的.complete回调中注册媒体设备绝对是有意义的。

初始化和注册垫和实体

相同的函数用于初始化实体及其垫数组：

int media_entity_pads_init(struct media_entity *entity,
                         u16 num_pads, struct media_pad *pads);

在前面的原型中，*entity是要注册的垫所属的实体，*pads是要注册的垫数组，num_pads是应该注册的数组中的实体数。在调用之前，驱动程序必须设置垫数组中每个垫的类型：

struct mydrv_state_struct {
    struct v4l2_subdev sd;
    struct media_pad pad;
[...]
};
static int my_probe(struct i2c_client *client,
                     const struct i2c_device_id *id)
{
    struct v4l2_subdev *sd;
    struct mydrv_state_struct *my_struct;
[...]
    sd = &my_struct->sd;
    my_struct->pad.flags = MEDIA_PAD_FL_SINK |
                            MEDIA_PAD_FL_MUST_CONNECT;
    ret = media_entity_pads_init(&sd->entity, 1,                                  &my_struct->pad);
[...]
    return 0;
}

需要注销实体的驱动程序必须在要注销的实体上调用以下函数：

media_device_unregister_entity(struct media_entity *entity);

因此，为了使驱动程序释放与实体关联的资源，应调用以下函数：

media_entity_cleanup(struct media_entity *entity);

当媒体设备注销时，所有实体将自动注销。然后不需要注销手动实体。

媒体实体操作

实体可以提供链接相关的回调，以便媒体框架在链接创建和验证时调用这些回调：

struct media_entity_operations {
    int (*get_fwnode_pad)(struct fwnode_endpoint *endpoint);
    int (*link_setup)(struct media_entity *entity,
                      const struct media_pad *local,
                      const struct media_pad *remote,                       u32 flags);
    int (*link_validate)(struct media_link *link);
};

提供上述结构是可选的。但是，可能存在需要在链接设置或链接验证时执行或检查其他内容的情况。在这种情况下，请注意以下描述：

• get_fwnode_pad：根据 fwnode 端点返回垫号，或在错误时返回负值。此操作可用于将 fwnode 映射到媒体垫号（可选）。

• link_setup：通知实体链接更改。此操作可能返回错误，在这种情况下，链接设置将被取消（可选）。

• link_validate：返回链接是否从实体角度有效。media_pipeline_start()函数通过调用此操作验证此实体涉及的所有链接。此成员是可选的。但是，如果未设置，则将使用v4l2_subdev_link_validate_default作为默认回调函数，以确保源垫和接收垫的宽度、高度和媒体总线像素代码一致；否则，将返回错误。

媒体总线的概念

媒体框架的主要目的是配置和控制管道及其实体。视频子设备（如摄像头和解码器）通过专用总线连接到视频桥或其他子设备。数据以各种格式通过这些总线传输。也就是说，为了使两个实体实际交换数据，它们的垫配置需要相同。

应用程序负责在整个管道上配置一致的参数，并确保连接的垫有兼容的格式。在VIDIOC_STREAMON时间，管道将检查格式是否不匹配。

驱动程序负责根据用户请求的（从用户）格式在管道输入和/或输出处应用每个块的配置。

采用以下简单的数据流，sensor ---> CPHY ---> csi ---> isp ---> stream。

为了使媒体框架能够在流数据之前配置总线，驱动程序需要为媒体总线属性提供一些垫级别的设置器和获取器，这些属性包含在struct v4l2_subdev_pad_ops结构中。此结构实现了必须定义的垫级别操作，如果子设备驱动程序打算处理视频并与媒体框架集成，则必须定义这些操作。以下是其定义：

struct v4l2_subdev_pad_ops {
[...]
    int (*enum_mbus_code)(struct v4l2_subdev *sd,
                      struct v4l2_subdev_pad_config *cfg,
                      struct v4l2_subdev_mbus_code_enum *code);
    int (*enum_frame_size)(struct v4l2_subdev *sd,
                      struct v4l2_subdev_pad_config *cfg,
                      struct v4l2_subdev_frame_size_enum *fse);
    int (*enum_frame_interval)(struct v4l2_subdev *sd,
                  struct v4l2_subdev_pad_config *cfg,
                  struct v4l2_subdev_frame_interval_enum *fie);
    int (*get_fmt)(struct v4l2_subdev *sd,
                   struct v4l2_subdev_pad_config *cfg,
                   struct v4l2_subdev_format *format);
    int (*set_fmt)(struct v4l2_subdev *sd,
                   struct v4l2_subdev_pad_config *cfg,
                   struct v4l2_subdev_format *format);
#ifdef CONFIG_MEDIA_CONTROLLER
    int (*link_validate)(struct v4l2_subdev *sd,
                         struct media_link *link,
                         struct v4l2_subdev_format *source_fmt,
                         struct v4l2_subdev_format *sink_fmt);
#endif /* CONFIG_MEDIA_CONTROLLER */
[...]
};

以下是此结构中成员的含义：

• init_cfg：将垫配置初始化为默认值。这是初始化cfg->try_fmt的正确位置，可以通过v4l2_subdev_get_try_format()获取。

• enum_mbus_code：VIDIOC_SUBDEV_ENUM_MBUS_CODEioctl 处理程序代码的回调。枚举当前支持的数据格式。此回调处理像素格式枚举。

• enum_frame_size：VIDIOC_SUBDEV_ENUM_FRAME_SIZEioctl 处理程序代码的回调。枚举子设备支持的帧（图像）大小。列举当前支持的分辨率。

• enum_frame_interval：VIDIOC_SUBDEV_ENUM_FRAME_INTERVALioctl 处理程序代码的回调。

• get_fmt：VIDIOC_SUBDEV_G_FMTioctl 处理程序代码的回调。

• set_fmt：VIDIOC_SUBDEV_S_FMTioctl 处理程序代码的回调。设置输出数据格式和分辨率。

• get_selection：VIDIOC_SUBDEV_G_SELECTIONioctl 处理程序代码的回调。

• set_selection：VIDIOC_SUBDEV_S_SELECTIONioctl 处理程序代码的回调。

• link_validate：媒体控制器代码用于检查属于管道的链接是否可以用于流的函数。

所有这些回调共同具有的参数是cfg，它是struct v4l2_subdev_pad_config类型，用于存储子设备垫信息。该结构在include/uapi/linux/v4l2-mediabus.h中定义如下：

struct v4l2_subdev_pad_config {
    struct v4l2_mbus_framefmt try_fmt;
    struct v4l2_rect try_crop;
[...]
};

在前面的代码块中，我们感兴趣的主要字段是try_fmt，它是struct v4l2_mbus_framefmt类型。这个数据结构用于描述媒体总线格式的垫级别，并定义如下：

struct v4l2_subdev_format {
    __u32 which;
    __u32 pad;
    struct v4l2_mbus_framefmt format;
[...]
};

在前面的结构中，which是格式类型（尝试或活动），pad是媒体 API 报告的垫编号。这个字段由用户空间设置。format表示总线上的帧格式。这里的format术语表示媒体总线数据格式、帧宽度和帧高度的组合。它是struct v4l2_mbus_framefmt类型，其定义如下：

struct v4l2_mbus_framefmt {
    __u32	width;
    __u32	height;
    __u32	code;
    __u32	field;
    __u32	colorspace;
[...]
};

在前面的总线帧格式数据结构中，只列出了对我们相关的字段。width和height分别表示图像宽度和高度。code来自enum v4l2_mbus_pixelcode，表示数据格式代码。field表示使用的隔行类型，应该来自enum v4l2_field，colorspace表示来自enum v4l2_colorspace的数据颜色空间。

现在，让我们更加关注get_fmt和set_fmt回调。它们分别获取和设置图像管道中子设备垫上的数据格式。这些 ioctl 处理程序用于协商图像管道中特定子设备垫的帧格式。要设置当前格式的应用程序，将struct v4l2_subdev_format的.pad字段设置为媒体 API 报告的所需垫编号，并将which字段（来自enum v4l2_subdev_format_whence）设置为V4L2_SUBDEV_FORMAT_TRY或V4L2_SUBDEV_FORMAT_ACTIVE，然后发出带有指向此结构的指针的VIDIOC_SUBDEV_S_FMTioctl。这个 ioctl 最终会调用v4l2_subdev_pad_ops->set_fmt回调。如果which设置为V4L2_SUBDEV_FORMAT_TRY，那么驱动程序应该使用参数中给定的try格式的值设置请求的垫配置的.try_fmt字段。然而，如果which设置为V4L2_SUBDEV_FORMAT_ACTIVE，那么驱动程序必须将配置应用到设备上。在这种情况下，通常是在流开始时从回调中存储请求的“活动”格式，并将其应用到底层设备。因此，实际应用格式配置到设备的正确位置是在流开始时从回调中调用，例如v4l2_subdev_video_ops.s_stream。以下是 RCAR CSI 驱动程序的示例：

static int rcsi2_set_pad_format(struct v4l2_subdev *sd,
                            struct v4l2_subdev_pad_config *cfg,
                            struct v4l2_subdev_format *format)
{
    struct v4l2_mbus_framefmt *framefmt;
    /* retrieve the private data structure */
    struct rcar_csi2 *priv = sd_to_csi2(sd);
    [...]
    /* Store the requested format so that it can be applied to
     * the device when the pipeline starts
     */
    if (format->which == V4L2_SUBDEV_FORMAT_ACTIVE) {
        priv->mf = format->format;
    } else { /* V4L2_SUBDEV_FORMAT_TRY */
        /* set the .try_fmt of this pad config with the
         * value of the requested "try" format
         */
        framefmt = v4l2_subdev_get_try_format(sd, cfg, 0);
        *framefmt = format->format;
        /* driver is free to update any format->* field */
        [...]
    }
    return 0;
}

还要注意，驱动程序可以自由更改请求格式中的值为其实际支持的值。然后由应用程序来检查并根据驱动程序授予的格式调整其逻辑。修改这些try格式不会改变设备状态。

另一方面，当涉及检索当前格式时，应用程序应该像前面一样发出VIDIOC_SUBDEV_G_FMTioctl。这个 ioctl 最终会调用v4l2_subdev_pad_ops->get_fmt回调。驱动程序将使用当前活动格式值或上次存储的try格式填充format字段的成员（大多数情况下在驱动程序状态结构中）：

static int rcsi2_get_pad_format(struct v4l2_subdev *sd,
                            struct v4l2_subdev_pad_config *cfg,
                            struct v4l2_subdev_format *format)
{
    struct rcar_csi2 *priv = sd_to_csi2(sd);
    if (format->which == V4L2_SUBDEV_FORMAT_ACTIVE)
        format->format = priv->mf;
    else
      format->format = *v4l2_subdev_get_try_format(sd, cfg, 0);
    return 0;
}

很明显，在第一次传递给get回调之前，垫配置的.try_fmt字段应该已经初始化，v4l2_subdev_pad_ops.init_cfg回调是进行此初始化的正确位置，如下例所示：

/*
 * Initializes the TRY format to the ACTIVE format on all pads
 * of a subdev. Can be used as the .init_cfg pad operation.
 */
int imx_media_init_cfg(struct v4l2_subdev *sd,
                        struct v4l2_subdev_pad_config *cfg)
{
    struct v4l2_mbus_framefmt *mf_try;
    struct v4l2_subdev_format format;
    unsigned int pad;
    int ret;
    for (pad = 0; pad < sd->entity.num_pads; pad++) {
        memset(&format, 0, sizeof(format));
       format.pad = pad;
       format.which = V4L2_SUBDEV_FORMAT_ACTIVE;
       ret = v4l2_subdev_call(sd, pad, get_fmt, NULL, &format);
       if (ret)
            continue;
        mf_try = v4l2_subdev_get_try_format(sd, cfg, pad);
        *mf_try = format.format;
    }
    return 0;
}

重要提示

支持的格式列表可以在内核源码的include/uapi/linux/videodev2.h中找到，它们的部分文档可以在此链接找到：linuxtv.org/downloads/v4l-dvb-apis/userspace-api/v4l/subdev-formats.html。

既然我们已经熟悉了媒体的概念，我们可以学习如何最终通过适当的 API 将媒体设备纳入系统。

注册媒体设备

驱动程序通过调用media_device_register()宏中的__media_device_register()来注册媒体设备实例，并通过调用media_device_unregister()来注销它们。成功注册后，将创建一个名为media[0-9] +的字符设备。设备的主要和次要编号是动态的。media_device_register()接受要注册的媒体设备的指针，并在成功时返回0，在错误时返回负错误代码。

正如我们之前所说，最好在根 notifier 的.complete回调中注册媒体设备，以确保实际的媒体设备只有在所有实体被探测后才注册。以下是 TI OMAP3 ISP 媒体驱动程序的摘录（整个代码可以在内核源码的drivers/media/platform/omap3isp/isp.c中找到）：

static int isp_subdev_notifier_complete(
                             struct v4l2_async_notifier *async)
{
    struct isp_device *isp =
              container_of(async, struct isp_device, notifier);
[...]
    return media_device_register(&isp->media_dev);
}
static const
struct v4l2_async_notifier_operations isp_subdev_notifier_ops = {
    .complete = isp_subdev_notifier_complete,
};

前面的代码展示了如何利用根 notifier 的.complete回调来注册最终的媒体设备，通过media_device_register()方法。

既然媒体设备已经成为系统的一部分，现在是时候利用它了，特别是从用户空间。现在让我们看看如何从命令行控制和与媒体设备交互。

来自用户空间的媒体控制器

尽管它仍然是流接口，但/dev/video0不再是默认的管道中心，因为它被/dev/mediaX所包裹。管道可以通过媒体节点（/dev/media*）进行配置，并且控制操作，如流开/关，可以通过视频节点（/dev/video*）执行。

使用 media-ctl（v4l-utils 软件包）

v4l-utils软件包中的media-ctl应用程序是一个用户空间应用程序，它使用 Linux 媒体控制器 API 来配置管道。以下是与其一起使用的标志：

• --device <dev>指定媒体设备（默认为/dev/media0）。

• --entity <name>打印与给定实体相关联的设备名称。

• --set-v4l2 <v4l2>提供一个逗号分隔的格式列表进行设置。

• --get-v4l2 <pad>打印给定 pad 上的活动格式。

• --set-dv <pad>在给定的 pad 上配置 DV 定时。

• --interactive交互修改链接。

• --links <linux>提供一个逗号分隔的链接描述符列表进行设置。

• --known-mbus-fmts列出已知格式及其数值。

• --print-topology打印设备拓扑，或者使用简短版本-p。

• --reset重置所有链接为非活动状态。

也就是说，硬件媒体管道的基本配置步骤如下：

1. 使用media-ctl --reset重置所有链接。

2. 使用media-ctl --links配置链接。

3. 使用media-ctl --set-v4l2配置 pad 格式。

4. 使用v4l2-ctl配置子设备属性捕获/dev/video*设备上的帧。

使用media-ctl --links将实体源 pad 链接到实体接收 pad 应该遵循以下模式：

media-ctl --links\
"<entitya>:<srcpadn> -> <entityb>:<sinkpadn>[<flags>]

在前一行中，flags可以是0（非活动）或1（活动）。此外，要查看媒体总线的当前设置，请使用以下命令：

$ media-ctl --print-topology

在某些系统上，媒体设备0可能不是默认设备，这种情况下，您应该使用以下方法：

$ media-ctl --device /dev/mediaN --print-topology

前面的命令将打印与指定媒体设备相关联的媒体拓扑。

请注意，--print-topology只是以 ASCII 格式在控制台上转储媒体拓扑。但是，通过生成其dot表示形式，将此拓扑转换为更加人性化的图像更好地表示。以下是使用的命令：

$ media-ctl --print-dot > graph.dot
$ dot -Tpng graph.dot > graph.png

例如，为了设置媒体管道，在 UDOO QUAD 开发板上运行了以下命令。该板已配备 i.MX6 四核和插入 MIPI CSI-2 连接器的 OV5640 摄像头：

# media-ctl -l "'ov5640 2-003c':0 -> 'imx6-mipi-csi2':0[1]"
# media-ctl -l "'imx6-mipi-csi2':2 -> 'ipu1_csi1':0[1]"
# media-ctl -l "'ipu1_csi1':1 -> 'ipu1_ic_prp':0[1]"
# media-ctl -l "'ipu1_ic_prp':1 -> 'ipu1_ic_prpenc':0[1]"
# media-ctl -l "'ipu1_ic_prpenc':1 -> 'ipu1_ic_prpenc capture':0[1]"

以下是表示前述设置的图表：

图 8.3 - 媒体设备的图形表示

正如您所看到的，它有助于可视化硬件组件是什么。以下是这些生成图像的描述：

• 虚线表示可能的连接。您可以使用这些来确定可能性。

• 实线表示活动连接。

• 绿色框表示媒体实体。

• 黄色框表示Video4Linux (V4L)端点。

之后，您可以看到实线与之前进行的设置完全对应。我们有五条实线，对应于用于配置媒体设备的命令数量。以下是这些命令的含义：

• media-ctl -l "'ov5640 2-003c':0 -> 'imx6-mipi-csi2':0[1]"表示将摄像头传感器('ov5640 2-003c':0)的输出端口号0连接到 MIPI CSI-2 的输入端口号0('imx6-mipi-csi2':0)，并设置此链接为活动([1])。

• media-ctl -l "'imx6-mipi-csi2':2 -> 'ipu1_csi1':0[1]"表示将 MIPI CSI-2 实体('imx6-mipi-csi2':2)的输出接口号2连接到 IPU 捕获传感器接口#1('ipu1_csi1':0)的输入接口号0，并设置此链接为活动([1])。

• 相同的解码规则适用于其他命令行，直到最后一个命令media-ctl -l "'ipu1_ic_prpenc':1 -> 'ipu1_ic_prpenc capture':0[1]"，表示将ipu1的图像转换器预处理编码实体('ipu1_ic_prpenc':1)的输出端口号1连接到捕获接口的输入端口号0，并将此链接设置为活动状态。

请随时返回图像并多次阅读这些描述，以便理解实体、链接和端口的概念。

重要提示

如果您的目标设备上未安装dot软件包，您可以在主机上下载.dot文件（假设主机已安装该软件包）并将其转换为图像。

带有 OV2680 的 WaRP7 示例

WaRP7 是一款基于 i.MX7 的开发板，与 i.MX5/6 系列不同，它不包含 IPU。因此，执行操作或处理捕获帧的能力较少。i.MX7 图像捕获链由三个单元组成：摄像头传感器接口、视频多路复用器和 MIPI CSI-2 接收器，它们表示为以下媒体实体：

• imx7-mipi-csi2：这是 MIPI CSI-2 接收器实体。它有一个接收来自 MIPI CSI-2 摄像头传感器的像素数据的接收端口。它有一个源端口，对应虚拟通道0。

• csi_mux：这是视频多路复用器。它有两个接收端口，可以从具有并行接口或 MIPI CSI-2 虚拟通道0的摄像头传感器中选择。它有一个源端口，路由到 CSI。

• csi：CSI 允许芯片直接连接到外部 CMOS 图像传感器。CSI 可以直接与并行和 MIPI CSI-2 总线进行接口。它有 256 x 64 FIFO 来存储接收到的图像像素数据，并嵌入 DMA 控制器通过 AHB 总线从 FIFO 传输数据。此实体有一个接收端口，从csi_mux实体接收，一个源端口，直接路由视频帧到内存缓冲区。此端口路由到捕获设备节点：

                                      |\
MIPI Camera Input --> MIPI CSI-2 -- > | \
                                      |  \
                                      | M |
                                      | U | --> CSI --> Capture
                                      | X |
                                      |  /
Parallel Camera Input --------------> | /
                                      |/

在此平台上，OV2680 MIPI CSI-2 模块连接到内部 MIPI CSI-2 接收器。以下示例配置了一个输出为 800 x 600 的 BGGR 10 位 Bayer 格式的视频捕获管道：

# Setup links
media-ctl --reset
media-ctl -l "'ov2680 1-0036':0 -> 'imx7-mipi-csis.0':0[1]"
media-ctl -l "'imx7-mipi-csis.0':1 -> 'csi_mux':1[1]"
media-ctl -l "'csi_mux':2 -> 'csi':0[1]"
media-ctl -l "'csi':1 -> 'csi capture':0[1]"

前面的行可以合并为一个单一的命令，如下所示：

media-ctl -r -l '"ov2680 1-0036":0->"imx7-mipi-csis.0":0[1], \
                 "imx7-mipi-csis.0":1 ->"csi_mux":1[1], \
                 "csi_mux":2->"csi":0[1], \
                 "csi":1->"csi capture":0[1]'

在前面的命令中，请注意以下内容：

• -r表示重置所有链接为非活动状态。

• -l：在逗号分隔的链接描述符列表中设置链接。

• "ov2680 1-0036":0->"imx7-mipi-csis.0":0[1] 将摄像头传感器的输出端口号0链接到 MIPI CSI-2 输入端口号0，并将此链接设置为活动状态。

• "csi_mux":2->"csi":0[1] 将csi_mux的输出端口号2链接到csi的输入端口号0，并将此链接设置为活动状态。

• "csi":1->"csi capture":0[1] 将csi的输出端口号1链接到捕获接口的输入端口号0，并将此链接设置为活动状态。

为了在每个端口上配置格式，我们可以使用以下命令：

# Configure pads for pipeline
media-ctl -V "'ov2680 1-0036':0 [fmt:SBGGR10_1X10/800x600 field:none]"
media-ctl -V "'csi_mux':1 [fmt:SBGGR10_1X10/800x600 field:none]"
media-ctl -V "'csi_mux':2 [fmt:SBGGR10_1X10/800x600 field:none]"
media-ctl \
      -V "'imx7-mipi-csis.0':0 [fmt:SBGGR10_1X10/800x600 field:none]"
media-ctl -V "'csi':0 [fmt:SBGGR10_1X10/800x600 field:none]"

再次，前面的命令行可以合并为一个单一的命令，如下所示：

media-ctl \
    -f '"ov2680 1-0036":0 [SGRBG10 800x600 (32,20)/800x600], \
        "csi_mux":1 [SGRBG10 800x600], \
        "csi_mux":2 [SGRBG10 800x600], \
        "mx7-mipi-csis.0":2 [SGRBG10 800x600], \
        "imx7-mipi-csi.0":0 [SGRBG10 800x600], \
        "csi":0 [UYVY 800x600]'

前面的命令行可以翻译如下：

• -f：将端口格式设置为逗号分隔的格式描述符列表。

• "ov2680 1-0036":0 [SGRBG10 800x600 (32,20)/800x600]: 将摄像头传感器端口号0的格式设置为 800 x 600 的 RAW Bayer 10 位图像。设置最大允许的传感器窗口宽度，指定裁剪矩形。

• "csi_mux":1 [SGRBG10 800x600]：将csi_mux端口号1的格式设置为 800 x 600 的 RAW Bayer 10 位图像。

• "csi_mux":2 [SGRBG10 800x600]: 将csi_mux端口号2的格式设置为 800 x 600 的 RAW Bayer 10 位图像。

• "csi":0 [UYVY 800x600]: 将csi端口号0的格式设置为分辨率为 800 x 600 的YUV4:2:2图像。

video_mux，csi和mipi-csi-2都是 SoC 的一部分，因此它们在供应商dtsi文件中声明（即内核源代码中的arch/arm/boot/dts/imx7s.dtsi）。video_mux声明如下：

gpr: iomuxc-gpr@30340000 {
[...]
    video_mux: csi-mux {
        compatible = "video-mux";
        mux-controls = <&mux 0>;
        #address-cells = <1>;
        #size-cells = <0>;
        status = "disabled";
        port@0 {
            reg = <0>;
        };
        port@1 {
            reg = <1>;
            csi_mux_from_mipi_vc0: endpoint {
                remote-endpoint = <&mipi_vc0_to_csi_mux>;
            };
        };
        port@2 {
            reg = <2>;
           csi_mux_to_csi: endpoint {
               remote-endpoint = <&csi_from_csi_mux>;
           };
        };
    };
};

在前面的代码块中，我们有三个端口，其中端口1和2连接到远程端点。csi和mipi-csi-2声明如下：

mipi_csi: mipi-csi@30750000 {
    compatible = "fsl,imx7-mipi-csi2";
[...]
    status = "disabled";
    port@0 {
        reg = <0>;
    };
    port@1 {
        reg = <1>;
        mipi_vc0_to_csi_mux: endpoint {
            remote-endpoint = <&csi_mux_from_mipi_vc0>;
        };
    };
};
[...]
csi: csi@30710000 {
    compatible = "fsl,imx7-csi"; [...]
    status = "disabled";
    port {
        csi_from_csi_mux: endpoint {
            remote-endpoint = <&csi_mux_to_csi>;
        };
    };
};

从csi和mipi-csi-2节点，我们可以看到它们如何链接到video_mux节点中的远程端口。

重要说明

有关video_mux绑定的更多信息可以在内核源代码中的Documentation/devicetree/bindings/media/video-mux.txt中找到。

然而，大多数供应商声明的节点默认情况下是禁用的，需要在板文件（实际上是dts文件）中启用。这就是下面的代码块所做的。此外，摄像头传感器是板的一部分，而不是 SoC 的一部分。因此，需要在板dts文件中声明它，即内核源代码中的arch/arm/boot/dts/imx7s-warp.dts。以下是摘录：

&video_mux {
    status = "okay";
};
&mipi_csi {
    clock-frequency = <166000000>;
    fsl,csis-hs-settle = <3>;
    status = "okay";
    port@0 {
        reg = <0>;
        mipi_from_sensor: endpoint {
            remote-endpoint = <&ov2680_to_mipi>;
            data-lanes = <1>;
        };
    };
};
&i2c2 {
    [...]
    status = "okay";
    ov2680: camera@36 {
        compatible = "ovti,ov2680";
        [...]
    port {
        ov2680_to_mipi: endpoint {
            remote-endpoint = <&mipi_from_sensor>;
            clock-lanes = <0>;
            data-lanes = <1>;
        };
    };
};

重要说明

有关 i.MX7 实体绑定的更多信息可以在内核源代码中的Documentation/devicetree/bindings/media/imx7-csi.txt和Documentation/devicetree/bindings/media/imx7-mipi-csi2.txt中找到。

之后，流媒体可以开始。v4l2-ctl工具可用于选择传感器支持的任何分辨率：

root@imx7s-warp:~# media-ctl -p
Media controller API version 4.17.0
Media device information
------------------------
driver          imx7-csi
model           imx-media
serial
bus info
hw revision     0x0
driver version  4.17.0
Device topology
- entity 1: csi (2 pads, 2 links)
            type V4L2 subdev subtype Unknown flags 0
            device node name /dev/v4l-subdev0
        pad0: Sink
                [fmt:SBGGR10_1X10/800x600 field:none]
                <- "csi-mux":2 [ENABLED]
        pad1: Source
                [fmt:SBGGR10_1X10/800x600 field:none]
                -> "csi capture":0 [ENABLED]
- entity 4: csi capture (1 pad, 1 link)
            type Node subtype V4L flags 0
            device node name /dev/video0
        pad0: Sink
                <- "csi":1 [ENABLED]
- entity 10: csi-mux (3 pads, 2 links)
             type V4L2 subdev subtype Unknown flags 0
             device node name /dev/v4l-subdev1
        pad0: Sink
                [fmt:unknown/0x0]
        pad1: Sink
               [fmt:unknown/800x600 field:none]
                <- "imx7-mipi-csis.0":1 [ENABLED]
        pad2: Source
                [fmt:unknown/800x600 field:none]
                -> "csi":0 [ENABLED]
- entity 14: imx7-mipi-csis.0 (2 pads, 2 links)
             type V4L2 subdev subtype Unknown flags 0
             device node name /dev/v4l-subdev2
        pad0: Sink
                [fmt:SBGGR10_1X10/800x600 field:none]
                <- "ov2680 1-0036":0 [ENABLED]
        pad1: Source
                [fmt:SBGGR10_1X10/800x600 field:none]
                -> "csi-mux":1 [ENABLED]
- entity 17: ov2680 1-0036 (1 pad, 1 link)
             type V4L2 subdev subtype Sensor flags 0
             device node name /dev/v4l-subdev3
        pad0: Source
                [fmt:SBGGR10_1X10/800x600 field:none]
                -> "imx7-mipi-csis.0":0 [ENABLED]

随着数据从左到右流动，我们可以将前面的控制台日志解释如下：

• -> "imx7-mipi-csis.0":0 [ENABLED]: 此源端口向其右侧的实体提供数据，该实体是"imx7-mipi-csis.0":0。

• <- "ov2680 1-0036":0 [ENABLED]: 此接收端口由其左侧的实体提供数据（即，它从左侧查询数据），该实体是"ov2680 1-0036":0。

我们现在已经完成了媒体控制器框架的所有方面。我们从其架构开始，然后详细描述了它的数据结构，然后详细了解了其 API。最后，我们以用户空间中的使用方式结束，以利用模式媒体管道。

摘要

在本章中，我们通过了 V4L2 异步接口，这简化了视频桥和子设备驱动程序的探测。这对于固有异步和无序设备注册系统非常有用，比如扁平设备树驱动程序的探测。此外，我们处理了媒体控制器框架，它允许利用 V4L2 视频管道。到目前为止，我们所看到的都是在内核空间中。

在下一章中，我们将看到如何从用户空间处理 V4L2 设备，从而利用其设备驱动程序提供的功能。
