第三章：使用 Char 驱动程序

设备驱动程序是一种特殊的代码（在内核空间中运行），它将物理设备与系统进行接口，并通过实现一些系统调用在特殊文件上向用户空间进程提供访问，这是因为在类 Unix 的操作系统中，一切都是文件，物理设备被表示为特殊文件（通常放置在/dev目录中），每个文件连接到特定设备（因此，例如，键盘可以是名为/dev/input0的文件，串行端口可以是名为/dev/ttyS1的文件，实时时钟可以是/dev/rtc2）。

我们可以预期，网络设备属于一组特定的设备，不遵守这个规则，因为我们没有/dev/eth0文件用于eth0接口。这是真的，因为网络设备是唯一不遵守这个规则的设备类，因为与其他设备类不同，与网络相关的应用程序不关心单个网络接口；它们通过引用套接字在更高级别上工作。这就是为什么 Linux 不提供对网络设备的直接访问，就像其他设备类一样。

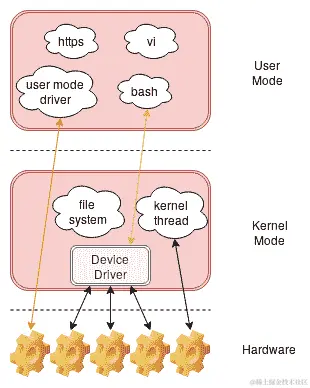

从下图中可以看出，内核空间用于将硬件抽象到用户空间，以便每个进程都使用相同的接口来访问外围设备，这个接口由一组系统调用组成。

该图还显示，除了使用设备驱动程序之外，还可以通过使用另一个接口（如sysfs）或实现用户空间驱动程序来访问外围设备。

由于我们的外围设备只是（特殊）文件，因此我们的驱动程序应该实现我们需要操作这些文件的系统调用，特别是用于交换数据的系统调用。例如，我们需要open()和close()系统调用来启动和停止与外围设备的通信，以及read()和write()系统调用来与其交换数据。

普通 C 函数和系统调用之间的主要区别在于后者主要在内核中执行，而函数仅在用户空间中执行。例如，printf()是一个函数，而write()是一个系统调用。后者（除了 C 函数的序言和尾声部分）在内核空间中执行，而前者主要在用户空间中执行，即使最终调用write()来实际将数据写入输出流（这是因为所有输入/输出数据流无论如何都必须通过内核）。

有关更多信息，请查看本书：prod.packtpub.com/hardware-and-creative/gnulinux-rapid-embedded-programming

好吧，本章将向我们展示如何至少实现open()、close()、read()和write()系统调用，以介绍设备驱动程序编程和字符驱动程序开发的第一步。

现在是时候编写我们的第一个设备驱动程序了！在本章中，我们将从一个非常简单的字符（或 char）驱动程序开始，以涵盖以下内容：

创建最简单的 char 驱动程序
与 char 驱动程序交换数据
使用“一切都是文件”抽象

技术要求

在本章中，我们将需要第一章和第二章中使用的内容，安装开发系统和内核内部一瞥，因此请参考它们进行交叉编译、内核模块加载和管理等操作。

有关本章的更多信息，请阅读附录。

本章中使用的代码和其他文件可以从 GitHub 上下载：github.com/giometti/linux_device_driver_development_cookbook/tree/master/chapter_03。

创建最简单的字符驱动程序

在 Linux 内核中，存在三种主要的设备类型——字符设备、块设备和网络设备。当然，我们有三种主要的设备驱动程序类型；即字符、块和网络驱动程序。在本章中，我们将看一下字符（或字符）设备，这是一种可以作为字节流访问的外围设备，例如串行端口、音频设备等。然而，在这个配方中，我们将介绍一个真正基本的字符驱动程序，它只是注册自己，除此之外什么也不做。即使它可能看起来毫无用处，我们将发现这一步确实引入了许多新概念！

实际上，可能可以通过简单地使用sysfs提供的一些机制在外围设备和用户空间之间交换数据，而不是通过字符、块或网络驱动程序，但这是一种特殊情况，通常仅用于必须交换简单数据类型的非常简单的设备。

准备工作

要实现我们的第一个字符驱动程序，我们需要使用上一章介绍的模块。这是因为使用内核模块是我们将代码注入内核空间的最简单方法。当然，我们可以决定将我们的驱动程序编译为内核内置，但是这样做，每次修改代码时我们都必须完全重新编译内核并重新启动系统（这是一种可能性，但绝对不是最好的！）。

在继续之前，先说明一点：为了更清楚地解释字符驱动程序的工作原理，并且提供一个真正简单的示例，我决定使用传统的方式将字符驱动程序注册到内核中。没有什么需要担心的，因为这种操作模式是完全合法的，仍然得到支持，在任何情况下，在使用设备树描述字符驱动程序配方中，在第四章中，使用设备树，我将介绍目前建议的注册字符驱动程序的方式。

如何做...

让我们从 GitHub 源代码中查看chrdev_legacy.c文件。我们有我们的第一个驱动程序，所以让我们开始并详细检查它：

首先，让我们看一下文件的开头：

#define pr_fmt(fmt) "%s:%s: " fmt, KBUILD_MODNAME, __func__
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/fs.h>

/* Device major umber */
static int major;

在chrdev_legacy.c的末尾，检查以下代码，其中模块的init()函数定义如下：

static int __init chrdev_init(void)
{
    int ret;

    ret = register_chrdev(0, "chrdev", &chrdev_fops);
    if (ret < 0) {
        pr_err("unable to register char device! Error %d\n", ret);
        return ret;
    }
    major = ret;
    pr_info("got major %d\n", major);

    return 0;
}

模块的exit()函数如下所示：

static void __exit chrdev_exit(void)
{
    unregister_chrdev(major, "chrdev");
}

module_init(chrdev_init);
module_exit(chrdev_exit);

如果major号是内核中用户空间的驱动程序引用，那么文件操作结构（由chrdev_fops引用）代表了我们可以在驱动程序上执行的唯一允许的系统调用，它们定义如下：

static struct file_operations chrdev_fops = {
    .owner    = THIS_MODULE,
    .read     = chrdev_read,
    .write    = chrdev_write,
    .open     = chrdev_open,
    .release  = chrdev_release
};

然后，方法基本上实现如下。这里是read()和write()方法：

static ssize_t chrdev_read(struct file *filp,
                           char __user *buf, size_t count,
                           loff_t *ppos)
{
    pr_info("return EOF\n");

    return 0;
}

static ssize_t chrdev_write(struct file *filp,
                            const char __user *buf, size_t count,
                            loff_t *ppos)
{
    pr_info("got %ld bytes\n", count);

    return count;
}

这里是open()和release()（又名close()）方法：

static int chrdev_open(struct inode *inode, struct file *filp)
{
    pr_info("chrdev opened\n");

    return 0;
}

static int chrdev_release(struct inode *inode, struct file *filp)
{
    pr_info("chrdev released\n");

    return 0;
}

要编译代码，我们可以在主机上使用通常的方式进行，如下所示：

$ make KERNEL_DIR=../../../linux/
make -C ../../../linux/ \
            ARCH=arm64 \
            CROSS_COMPILE=aarch64-linux-gnu- \
            SUBDIRS=/home/giometti/Projects/ldddc/github/chapter_3/chrdev_legacy modules
make[1]: Entering directory '/home/giometti/Projects/ldddc/linux'
  CC [M] /home/giometti/Projects/ldddc/github/chapter_3/chrdev_legacy/chrdev_legacy.o
  Building modules, stage 2.
  MODPOST 1 modules
  CC /home/giometti/Projects/ldddc/github/chapter_3/chrdev_legacy/chrdev_legacy.mod.o
  LD [M] /home/giometti/Projects/ldddc/github/chapter_3/chrdev_legacy/chrdev_legacy.ko
make[1]: Leaving directory '/home/giometti/Projects/ldddc/linux'

然后，为了测试我们的驱动程序，我们可以在目标系统中加载它（再次可以使用scp命令将模块文件加载到 ESPRESSObin 中）：

# insmod chrdev_legacy.ko
chrdev_legacy: loading out-of-tree module taints kernel.
chrdev_legacy:chrdev_init: got major 239

好了。驱动程序已加载，我们的主要号码是239。

最后，让我建议您查看 ESPRESSObin 上的/proc/devices文件。这个特殊的文件是在有人读取它时动态生成的，它保存了所有注册到系统中的字符（和块）驱动程序；这就是为什么如果我们用grep命令过滤它，我们应该找到以下内容：

# grep chrdev /proc/devices
239 chrdev

当然，你的主要号码可能是一个不同的号码！这一点并不奇怪；只需根据你得到的号码重写下一个命令。

要在我们的驱动程序上有效地执行一些系统调用，我们可以使用存储在chrdev_test.c文件中的程序（仍然来自 GitHub 源代码）；其main()函数的开头如下所示：

int main(int argc, char *argv[])
{
    int fd;
    char buf[] = "DUMMY DATA";
    int n, c;
    int ret;

    if (argc < 2) {
        fprintf(stderr, "usage: %s <dev>\n", argv[0]);
        exit(EXIT_FAILURE);
    }

    ret = open(argv[1], O_RDWR);
    if (ret < 0) {
        perror("open");
        exit(EXIT_FAILURE);
    }
    printf("file %s opened\n", argv[1]);
    fd = ret;

首先，我们需要打开文件设备，然后获取文件描述符；这可以通过使用open()系统调用来完成。
然后，main()函数继续，通过在设备中写入数据：

    for (c = 0; c < sizeof(buf); c += n) {
        ret = write(fd, buf + c, sizeof(buf) - c);
        if (ret < 0) {
            perror("write");
            exit(EXIT_FAILURE);
        }
        n = ret;

        printf("wrote %d bytes into file %s\n", n, argv[1]);
        dump("data written are: ", buf + c, n);
    }

通过刚刚写入的数据进行读取：

    for (c = 0; c < sizeof(buf); c += n) {
        ret = read(fd, buf, sizeof(buf));
        if (ret == 0) {
            printf("read EOF\n");
            break;
        } else if (ret < 0) {
            perror("read");
            exit(EXIT_FAILURE);
        }
        n = ret;

        printf("read %d bytes from file %s\n", n, argv[1]);
        dump("data read are: ", buf, n);
    }

设备打开后，我们的程序执行write()，然后是read()系统调用。

我们应该注意，我在for()循环内调用read()和write()系统调用；这种实现背后的原因将在下一个配方与字符驱动程序交换数据中更清晰地看到这些系统调用实际上是如何工作的。

最后，main()可以关闭文件设备，然后退出：

    close(fd);

    return 0;
}

通过这种方式，我们可以测试我们之前实现的系统调用。

它是如何工作的...

在步骤 1中，正如您所看到的，它与我们在上一章中介绍的内核模块非常相似，即使有一些新的include文件。然而，最重要的新条目是major变量，为了理解它的用途，我们应该直接转到文件末尾，在那里找到真正的字符驱动程序注册。

在步骤 2 中，我们再次看到module_init()和module_exit()函数和宏，例如MODULE_LICENSE()（请参阅第二章，内核内部，与内核模块一起工作的配方）；然而，这里真正重要的是chrdev_init()和chrdev_exit()函数的实际作用。实际上，chrdev_init()调用register_chrdev()函数，而register_chrdev()函数又是将新的字符驱动程序注册到系统中的函数，将其标记为chrdev，并使用提供的chrdev_fops作为文件操作，同时将返回值存储到 major 变量中。

我们应该考虑这一事实，因为如果没有返回错误，major将是系统中新驱动程序的主要引用！实际上，内核仅通过其主要编号来区分一个字符驱动程序和另一个字符驱动程序（这就是为什么我们保存它，然后在chrdev_exit()函数中将其用作unregister_chrdev()的参数）。

在步骤 3中，然后每个字段指向一个明确定义的函数，这些函数又实现了系统调用体。这里唯一的非函数字段是owner，它只用于指向模块的所有者，与驱动程序无关，仅与内核模块管理系统有关。

在步骤 4中，通过前面的代码，我们的字符驱动程序使用四种方法实现了四个系统调用：open()，close()（称为release()），read()和write()，这是我们可以在字符驱动程序中定义的非常简单的系统调用集。

请注意，此时所有方法都不执行任何操作！当我们在驱动程序上发出read()系统调用时，内核空间中的驱动程序内部将正确调用chrdev_read()方法（请参阅下一节以了解如何与用户空间交换数据）。

我交替使用函数和方法名称，因为所有这些函数都可以被视为对象编程中的方法，这些函数名称根据它们应用的对象而专门化为不同的步骤。

对于驱动程序也是一样的：例如，它们都有一个read()方法，但是这个方法的行为会根据它所应用的对象（或外围设备）而改变。

在步骤 6中，loading out-of-tree module taints kernel消息只是一个警告，可以安全地忽略；但请注意，模块文件名为chrdev_legacy.ko，而驱动程序的名称只是chrdev。

还有更多...

我们可以验证我们的新驱动程序的工作方式，因此让我们编译之前看到的chrdev_test.c文件中存储的程序。为此，我们可以在 ESPRESSObin 上使用以下命令：

# make CFLAGS="-Wall -O2" chrdev_test
cc -Wall -O2 chrdev_test.c -o chrdev_test

如果尚未安装，可以使用常规的apt命令apt install make gcc轻松将make和gcc命令安装到您的 ESPRESSObin 中（在 ESPRESSObin 连接到互联网后）。

现在我们可以通过执行它来尝试它：

# ./chrdev_test
usage: ./chrdev_test <dev>

是的！我们必须使用哪个文件名？我们一直说我们的设备是 Unix OS 中的文件，但是哪个文件？好吧，要生成这个文件——也就是代表我们的驱动程序的文件——我们必须使用mknod命令，如下所示：

# mknod chrdev c 239 0

有关mknod命令的更多信息，您可以使用命令行man mknod查看其手册页面。

通常mknod创建的文件位于/dev目录中；但是，它们可以创建在我们希望的任何地方，这只是一个示例，展示了机制的工作原理。

上述命令在当前目录中创建一个名为chrdev的文件，这是一种特殊文件类型字符（或无缓冲），其主要编号为239（这当然是我们驱动程序的主要编号，如步骤 1中所见），次要编号为0。

此时，我们还没有引入次要编号，但是，您应该将它们视为内核简单传递给驱动程序的一个简单的额外参数。驱动程序本身知道如何管理次要编号。

实际上，如果我们使用ls命令检查它，我们会看到以下内容：

# ls -l chrdev
crw-r--r-- 1 root root 239, 0 Feb 7 14:30 chrdev

这里，初始字符c指出这个chrdev文件不是一个普通文件（用-字符表示），而是一个字符设备文件。

好的。现在我们的文件已连接到我们的驱动程序，让我们在上面尝试我们的测试程序。

我们在终端上得到以下输出：

# ./chrdev_test chrdev
file chrdev opened
wrote 11 bytes into file chrdev
data written are: 44 55 4d 4d 59 20 44 41 54 41 00
read EOF

但是，在串行控制台（或通过dmesg），我们得到以下输出：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: got 11 bytes
chrdev_legacy:chrdev_read: return EOF
chrdev_legacy:chrdev_release: chrdev released

这正是我们所期望的！如步骤 4中所述，我们可以验证所有系统调用open()、close()（称为release()）、read()和write()，我们在驱动程序中定义的，是否通过调用相应的方法有效执行。

请注意，如果您直接在串行控制台上执行chrdev_test程序，所有先前的消息将重叠在一起，您可能无法轻松识别它们！因此，让我建议您使用 SSH 连接来执行测试。

另请参阅

有关如何使用传统功能注册字符设备的更多信息，一个很好的起点是Linux 内核模块编程指南的一些旧（但仍然存在）页面www.tldp.org/LDP/lkmpg/2.6/html/x569.html

与字符驱动程序交换数据

在本配方中，我们将看到如何根据read()和write()系统调用的行为从驱动程序中读取和写入数据。

准备工作

为了修改我们的第一个字符驱动程序，以便允许它在用户空间之间交换数据，我们仍然可以在上一个配方中使用的模块上进行工作。

如何做...

为了与我们的新驱动程序交换数据，我们需要根据我们之前说的修改read()和write()方法，并且我们必须添加一个数据缓冲区，用于存储交换的数据：

因此，让我们修改我们的文件chrdev_legacy.c，如下所示，以包括linux/uaccess.h文件并定义我们的内部缓冲区：

#define pr_fmt(fmt) "%s:%s: " fmt, KBUILD_MODNAME, __func__
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/uaccess.h>

/* Device major umber */
static int major;

/* Device data */
#define BUF_LEN 300
static char chrdev_buf[BUF_LEN];

然后，chrdev_read()方法应该修改如下：

static ssize_t chrdev_read(struct file *filp,
                char __user *buf, size_t count, loff_t *ppos)
{
    int ret;

    pr_info("should read %ld bytes (*ppos=%lld)\n",
                                     count, *ppos);

    /* Check for end-of-buffer */
    if (*ppos + count >= BUF_LEN)
        count = BUF_LEN - *ppos;

    /* Return data to the user space */
    ret = copy_to_user(buf, chrdev_buf + *ppos, count);
    if (ret < 0)
        return -EFAULT;

    *ppos += count;
    pr_info("return %ld bytes (*ppos=%lld)\n", count, *ppos);

    return count;
}

所有先前的修改和本节中的下一个修改都可以通过使用 GitHub 来源中的modify_read_write_to_chrdev_legacy.patch补丁文件轻松应用，发出以下命令行，该命令行位于chrdev_legacy.c文件所在的同一目录中：

$ patch -p3 < modify_read_write_to_chrdev_legacy.patch

我们可以重复这个过程，对chrdev_write()方法进行修改：

static ssize_t chrdev_write(struct file *filp,
             const char __user *buf, size_t count, loff_t *ppos)
{
    int ret;

    pr_info("should write %ld bytes (*ppos=%lld)\n", count, *ppos);

    /* Check for end-of-buffer */
    if (*ppos + count >= BUF_LEN)
        count = BUF_LEN - *ppos;

    /* Get data from the user space */
    ret = copy_from_user(chrdev_buf + *ppos, buf, count);
    if (ret < 0)
        return -EFAULT;

    *ppos += count;
    pr_info("got %ld bytes (*ppos=%lld)\n", count, *ppos);

    return count;
}

工作原理...

在步骤 2中，通过对我们的chrdev_read()方法进行上述修改，现在我们将使用copy_to_user()函数将用户空间提供的数据复制到驱动程序的内部缓冲区中，同时移动ppos指针，并返回已读取的数据量（或错误）。

请注意，copy_from/to_user()函数在成功时返回零，或者返回非零以指示未传输的字节数，因此在这里，我们应该考虑这种情况（即使很少发生），并适当更新count，减去未传输的字节数（如果有的话），以便正确更新ppos并向用户空间返回正确的计数值。但是，为了尽可能简单，我们只是选择返回错误条件。

还要注意，如果*ppos + count指向缓冲区末尾之外，count将相应地重新计算，并且该函数将返回表示传输字节数的值，该值小于输入时提供的原始count值（该值表示提供的目标用户缓冲区的大小，因此是允许传输的数据的最大长度）。

在步骤 3中，我们可以考虑与copy_to_user()返回值相同的注意事项。但是，另外在copy_from_user()上，如果无法复制一些数据，该函数将使用零字节填充已复制的数据以达到请求的大小。

正如我们所看到的，这个函数与前一个函数非常相似，即使它实现了相反的数据流。

还有更多...

修改完成并且新的驱动程序版本已经重新编译并正确加载到 ESPRESSObin 的内核中后，我们可以再次执行我们的测试程序chrdev_test。我们应该会得到以下输出：

# ./chrdev_test chrdev
file chrdev opened
wrote 11 bytes into file chrdev
data written are: 44 55 4d 4d 59 20 44 41 54 41 00
read 11 bytes from file chrdev
data read are: 00 00 00 00 00 00 00 00 00 00 00

从串行控制台，我们应该看到类似于以下内容：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 11 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 11 bytes (*ppos=11)
chrdev_legacy:chrdev_read: should read 11 bytes (*ppos=11)
chrdev_legacy:chrdev_read: return 11 bytes (*ppos=22)
chrdev_legacy:chrdev_release: chrdev released

好的。我们得到了我们预期的结果！实际上，从内核消息中，我们可以看到chrdev_open()的调用，然后当调用chrdev_write()和chrdev_read()时发生了什么：传输了 11 个字节，并且ppos指针移动了我们预期的位置。然后，调用了chrdev_release()，文件被关闭。

现在一个问题：如果我们再次调用前面的命令会发生什么？

嗯，我们应该期望完全相同的输出；实际上，每次打开文件时，ppos都会重新定位到文件开头（即 0），我们继续在相同的位置读取和写入。

以下是第二次执行的输出：

# ./chrdev_test chrdev
file chrdev opened
wrote 11 bytes into file chrdev
data written are: 44 55 4d 4d 59 20 44 41 54 41 00
read 11 bytes from file chrdev
data read are: 00 00 00 00 00 00 00 00 00 00 00

此外，以下是相关的内核消息：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 11 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 11 bytes (*ppos=11)
chrdev_legacy:chrdev_read: should read 11 bytes (*ppos=11)
chrdev_legacy:chrdev_read: return 11 bytes (*ppos=22)
chrdev_legacy:chrdev_release: chrdev released

如果我们希望读取刚刚写入的数据，我们可以修改chrdev_test程序，使其在调用write()后关闭然后重新打开文件：

...
        printf("wrote %d bytes into file %s\n", n, argv[1]);
        dump("data written are: ", buf, n);
    }

    close(fd);

    ret = open(argv[1], O_RDWR);
    if (ret < 0) {
        perror("open");
        exit(EXIT_FAILURE);
    }
    printf("file %s reopened\n", argv[1]);
    fd = ret;

    for (c = 0; c < sizeof(buf); c += n) {
        ret = read(fd, buf, sizeof(buf));
...

请注意，所有这些修改都存储在 GitHub 来源的modify_close_open_to_chrdev_test.patch补丁文件中，可以使用以下命令应用该补丁，该命令位于chrdev_test.c文件所在的位置：

$ patch -p2 < modify_close_open_to_chrdev_test.patch

现在，如果我们再次尝试执行chrdev_test，我们应该会得到以下输出：

# ./chrdev_test chrdev
file chrdev opened
wrote 11 bytes into file chrdev
data written are: 44 55 4d 4d 59 20 44 41 54 41 00
file chrdev reopened
read 11 bytes from file chrdev
data read are: 44 55 4d 4d 59 20 44 41 54 41 00

完美！现在，我们读取到了我们写入的内容，并且从内核空间中，我们得到了以下消息：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 11 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 11 bytes (*ppos=11)
chrdev_legacy:chrdev_release: chrdev released
chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_read: should read 11 bytes (*ppos=0)
chrdev_legacy:chrdev_read: return 11 bytes (*ppos=11)
chrdev_legacy:chrdev_release: chrdev released

现在，我们可以清楚地看到ppos发生了什么，以及chrdev_read()和chrdev_write()方法是如何工作的，以便与用户空间交换数据。

另请参阅

有关read()和write()系统调用的更多信息，读者可以开始阅读相关的 man 页面，可以使用以下常规命令获得：man 2 read和man 2 write。

请注意，这次我们必须指定手册页的第二部分（系统调用）；否则，我们将直接从第一部分（可执行程序）获取信息。

关于copy_from_user()和copy_to_user()函数，读者可以查看www.kernel.org/doc/htmldocs/kernel-api/API---copy-from-user.html和www.kernel.org/doc/htmldocs/kernel-api/API---copy-to-user.html上的Linux 内核 API。

使用“一切皆文件”抽象

当我们介绍设备驱动程序时，我们说它们位于 Unix 文件抽象之下；也就是说，在类 Unix 操作系统中，一切都是文件。现在，是时候验证它了，所以让我们看看如果我们尝试对我们的新驱动程序执行一些与文件相关的实用程序会发生什么。

由于我们对chrdev_legacy.c文件进行了最新的修改，我们的驱动程序模拟了一个 300 字节长的文件（参见chrdev_buf[BUF_LEN]缓冲区，其中BUF_LEN设置为300），我们可以在其上执行read()和write()系统调用，就像我们在普通文件上做的那样。

然而，我们可能仍然有一些疑问，所以让我们考虑标准的cat或dd命令，因为我们知道它们是用于操作文件内容的实用程序。例如，在cat命令的 man 页面中，我们可以读到以下定义：

NAME
       cat - concatenate files and print on the standard output

SYNOPSIS
       cat [OPTION]... [FILE]...

DESCRIPTION
       Concatenate FILE(s) to standard output.

对于dd，我们有以下定义：

NAME
       dd - convert and copy a file

SYNOPSIS
       dd [OPERAND]...
       dd OPTION

DESCRIPTION
       Copy a file, converting and formatting according to the operands.

我们没有看到任何与设备驱动程序的引用，只有文件，因此如果我们的驱动程序像文件一样工作，我们应该能够在其上使用这些命令！

准备就绪

为了检查“一切都是文件”的抽象，我们仍然可以使用我们的新字符驱动程序，它可以像处理常规文件一样进行管理。因此，让我们确保驱动程序已正确加载到内核中，并转到下一节。

如何操作...

让我们按照以下步骤来操作：

首先，我们可以尝试通过以下命令将所有0字符写入驱动程序的缓冲区以清除它：

# dd if=/dev/zero bs=100 count=3 of=chrdev
3+0 records in
3+0 records out
300 bytes copied, 0.0524863 s, 5.7 kB/s

现在，我们可以通过使用cat命令读取刚刚写入的数据，如下所示：

# cat chrdev | tr '\000' '0'
000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

完美！正如我们所预期的那样，我们擦除了驱动程序的内部缓冲区。

读者应该注意，我们使用tr命令来将数据字节 0 转换为可打印字符 0；否则，我们会看到垃圾（或很可能什么也看不到）。

请参阅man tr中的tr手册页，以获取有关其用法的更多信息。

现在，我们可以尝试将普通文件数据移入我们的字符设备；例如，如果我们考虑/etc/passwd文件，我们应该看到以下内容：

# ls -lh /etc/passwd
-rw-r--r-- 1 root root 1.3K Jan 10 14:16 /etc/passwd

这个文件大于 300 字节，但我们仍然可以尝试使用下一个命令将其移入我们的字符驱动程序：

# cat /etc/passwd > chrdev
cat: write error: No space left on device

正如我们预期的那样，由于我们的文件不能容纳超过 300 字节，我们收到了错误消息。然而，真正有趣的事情在于内核中：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 1285 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 300 bytes (*ppos=300)
chrdev_legacy:chrdev_write: should write 985 bytes (*ppos=300)
chrdev_legacy:chrdev_write: got 0 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

即使我们收到错误消息，从前面的内核消息中，我们看到确实已经写入了一些数据到我们的字符驱动程序中，所以我们可以尝试使用grep命令来找到其中的特定行：

# grep root chrdev
root:x:0:0:root:/root:/bin/bash

有关grep的更多信息，请参阅其man手册页。

由于引用根用户的行是/etc/passwd中的第一行之一，它肯定已经被复制到字符驱动程序中，然后我们按预期得到它。为了完整起见，下面报告了相对内核消息，我们可以在其中看到grep在我们的驱动程序上执行的所有系统调用：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_read: should read 32768 bytes (*ppos=0)
chrdev_legacy:chrdev_read: return 300 bytes (*ppos=300)
chrdev_legacy:chrdev_read: should read 32768 bytes (*ppos=300)
chrdev_legacy:chrdev_read: return 0 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

工作原理...

通过前面的dd命令，我们生成了三个长度为 100 字节的块，并将它们传递给write()系统调用；实际上，如果我们查看内核消息，我们明确看到了发生了什么：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 100 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 100 bytes (*ppos=100)
chrdev_legacy:chrdev_write: should write 100 bytes (*ppos=100)
chrdev_legacy:chrdev_write: got 100 bytes (*ppos=200)
chrdev_legacy:chrdev_write: should write 100 bytes (*ppos=200)
chrdev_legacy:chrdev_write: got 100 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

首次调用后，在open()之后，ppos设置为0，然后在写入数据后移动到 100。然后，在下一次调用中，ppos每次增加 100 字节，直到达到 300。

在步骤 2中，当我们发出cat命令时，看到内核空间中发生了什么是非常有趣的，所以让我们看看与此相关的内核消息：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_read: should read 131072 bytes (*ppos=0)
chrdev_legacy:chrdev_read: return 300 bytes (*ppos=300)
chrdev_legacy:chrdev_read: should read 131072 bytes (*ppos=300)
chrdev_legacy:chrdev_read: return 0 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

正如我们所看到的，cat要求 131,072 字节，但由于我们的缓冲区较短，只返回了 300 字节；然后，cat再次执行read()，要求 131,072 字节，但现在ppos指向文件末尾，因此返回 0，表示文件结束的条件。

当我们尝试将太多数据写入设备文件时，显然会收到错误消息，但真正有趣的事情在于内核中的情况：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_write: should write 1285 bytes (*ppos=0)
chrdev_legacy:chrdev_write: got 300 bytes (*ppos=300)
chrdev_legacy:chrdev_write: should write 985 bytes (*ppos=300)
chrdev_legacy:chrdev_write: got 0 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

首先，write()调用要求写入 1,285 字节（这是/etc/passwd的实际大小），但实际只写入了 300 字节（由于有限的缓冲区大小）。然后，第二个write()调用要求写入 985 字节（1,285-300字节），但现在ppos指向 300，这意味着缓冲区已满，然后返回 0（写入的字节数），这被写入命令解释为设备上没有空间的错误条件。

在步骤 4中，与前面的grep命令相关的内核消息报告如下：

chrdev_legacy:chrdev_open: chrdev opened
chrdev_legacy:chrdev_read: should read 32768 bytes (*ppos=0)
chrdev_legacy:chrdev_read: return 300 bytes (*ppos=300)
chrdev_legacy:chrdev_read: should read 32768 bytes (*ppos=300)
chrdev_legacy:chrdev_read: return 0 bytes (*ppos=300)
chrdev_legacy:chrdev_release: chrdev released

我们可以很容易地看到，grep命令首先使用open()系统调用打开我们的设备文件，然后使用read()持续读取数据，直到我们的驱动程序返回文件结束（用 0 表示），最后执行close()系统调用释放我们的驱动程序。

第四章：使用设备树

现代计算机是由复杂的外围设备组成的复杂系统，这些外围设备有大量不同的配置设置；这就是为什么在专用文件中具有所有可能的设备驱动程序配置变体可以解决很多问题。有关系统结构的逻辑描述（即它们如何相互连接而不仅仅是它们的列表）可以让系统开发人员将注意力集中在设备驱动程序机制上，而不是管理所有可能的用户设置的乏味工作。

此外，了解每个外围设备如何连接到系统（例如，外围设备依赖于哪个总线）可以实现一个非常智能的外围设备管理系统。这样的系统可以正确地按照特定设备所需的顺序激活（或停用）所有子系统。

让我们来看一个例子：想象一下一个 USB 键，当插入电脑时会激活多个设备。系统知道 USB 端口连接到特定的 USB 控制器，该控制器映射到系统内存的特定地址，依此类推。

出于这些原因（和其他原因），Linux 开发人员采用了设备树，简单地说，这是一种描述硬件的数据结构。它可以将所有内核设置硬编码到代码中，而是可以在启动时由引导加载程序传递给内核的一种明确定义的数据结构中进行描述。这也是所有设备驱动程序（和其他内核实体）可以获取其配置数据的地方。

设备树和内核配置文件（Linux 源代码上级目录中的.config文件）之间的主要区别在于，虽然这些文件告诉我们内核的哪些组件已启用，哪些未启用，但设备树保存它们的配置。因此，如果我们希望将内核源代码中的驱动程序添加到我们的系统中，我们必须在.config文件中指定它。另一方面，如果我们希望指定驱动程序的设置（内存地址、特殊设置等），我们必须在设备树中指定它们。

在本章中，我们将看到如何编写设备树，以及如何从中获取有用的信息来为我们的驱动程序提供支持。

本章包括以下内容：

使用设备树编译器和实用程序
从设备树获取特定应用程序数据
使用设备树描述字符驱动程序
下载固件
为特定外围设备配置 CPU 引脚

技术要求

您可以在附录中找到有关本章的更多信息。

本章中使用的代码和其他文件可以从 GitHub 下载：github.com/giometti/linux_device_driver_development_cookbook/tree/master/chapter_04。

使用设备树编译器和实用程序

我们需要适当的工具将我们的代码转换为 Linux 可以理解的二进制格式。具体来说，我们需要一种方法将设备树源（DTS）文件转换为其二进制形式：设备树二进制（DTB）。

在本教程中，我们将了解如何在系统上安装设备树编译器（dtc），以及如何使用它生成任何设备树的二进制文件。

准备工作

要将 DTS 文件转换为 DTB 文件，我们必须使用设备树编译器（名为dtc）和一组适当的工具，我们可以用来检查或操作 DTB 文件（设备树实用程序）。

每个最新的 Linux 发行版都有自己的dtc程序的副本，位于linux/scripts/dtc目录中，用于内核编译。但是，我们不需要安装 Linux 源代码来在 Ubuntu 上获得dtc及其实用程序的工作版本；实际上，我们可以使用以下常规安装命令获取它们：

$ sudo apt install device-tree-compiler

安装后，我们可以执行以下命令来显示dtc编译器的版本：

$ dtc -v
Version: DTC 1.4.5

操作步骤

现在我们准备将我们的第一个 DTS 文件转换为其等效的 DTB 二进制形式，使用以下步骤。

我们可以使用以下命令行使用dtc编译器来做到这一点：

$ dtc -o simple_platform.dtb simple_platform.dts

simple_platform.dts可以从 GitHub 源中检索；但是读者可以使用自己的 DTS 文件来测试dtc。

现在我们的 DTB 文件应该在当前目录中可用：

$ file simple_platform.dtb
simple_platform.dtb: Device Tree Blob version 17, size=1602, boot CPU=0, string block size=270, DT structure block size=1276

它是如何工作的...

将 DTS 文件转换为 DTB 文件类似于正常编译器的工作，但是关于逆向操作应该说一些事情。

如果我们看一下simple_platform-reverted.dts，我们会注意到它看起来与原始的simple_platform.dts文件非常相似（除了 phandles、标签和十六进制形式的数字）；事实上，关于时钟设置，我们有以下差异：

$ diff -u simple_platform.dts simple_platform-reverted.dts | tail -29
-      clks: clock@f00 {
+      clock@f00 {
           compatible = "fsl,mpc5121-clock";
           reg = <0xf00 0x100>;
-          #clock-cells = <1>;
-          clocks = <&osc>;
+          #clock-cells = <0x1>;
+          clocks = <0x1>;
           clock-names = "osc";
+          phandle = <0x3>;
       };

关于串行控制器设置，我们有以下差异：


-      serial0: serial@11100 {
+      serial@11100 {
           compatible = "fsl,mpc5125-psc-uart", "fsl,mpc5125-psc";
           reg = <0x11100 0x100>;
-          interrupt-parent = <&ipic>;
-          interrupts = <40 0x8>;
-          fsl,rx-fifo-size = <16>;
-          fsl,tx-fifo-size = <16>;
-          clocks = <&clks 47>, <&clks 34>;
+          interrupt-parent = <0x2>;
+          interrupts = <0x28 0x8>;
+          fsl,rx-fifo-size = <0x10>;
+          fsl,tx-fifo-size = <0x10>;
+          clocks = <0x3 0x2f 0x3 0x22>;
           clock-names = "ipg", "mclk";
       };
   };

从前面的输出中，我们可以看到serial0和clks标签已经消失，因为它们在 DTB 文件中不需要；phandles 现在也明确报告，并且已经相应地替换为ipic和clks等相应的符号名称，并且所有数字已经转换为它们的十六进制形式。

还有更多...

设备树是一个非常复杂的软件，是描述系统的强大方式，这就是为什么我们需要更多地谈论它。由于对于内核开发人员来说，管理设备树二进制形式非常有用，因此我们还应该看一下设备树实用程序。

将二进制设备树还原为其源代码

dtc程序可以逆转编译过程，允许开发人员使用以下命令行从二进制文件中检索源文件：

$ dtc -o simple_platform-reverted.dts simple_platform.dtb

当我们需要检查 DTB 文件时，这可能非常有用。

另请参阅

有关dtc编译器的更多信息，读者可以查看设备树用户手册git.kernel.org/pub/scm/utils/dtc/dtc.git/tree/Documentation/manual.txt。
关于设备树实用程序，一个很好的起点是它们各自的 man 页面（man fdtput，man fdtget等）。

从设备树中获取特定应用程序的数据

现在我们知道如何读取设备树文件以及如何在用户空间中管理它。在这个配方中，我们将看到如何提取内核中保存的配置设置。

做好准备

为了完成我们的工作，我们可以使用存储在 DTB 中的所有数据来引导我们的 ESPRESSObin，然后使用 ESPRESSObin 作为系统测试。

正如我们所知，ESPRESSObin 的 DTS 文件存储在内核源代码中的linux/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts，或者可以通过执行以下代码中呈现的dtc命令从运行的内核中提取出来：

# dtc -I fs -o espressobin-reverted.dts /proc/device-tree/

现在让我们拆开这个文件，因为我们可以使用它来验证我们刚刚读取的数据是否正确。

如何做到这一点...

为了展示我们如何从运行的设备树中读取数据，我们可以使用 GitHub 源中的一个内核模块（如文件get_dt_data.c中报告的模块）。

在文件中，由于我们在模块的init()函数中没有分配任何内容，所以我们有一个空的模块exit()函数；事实上，它只是向我们展示了如何解析设备树。get_dt_data_init()函数接受一个可选的输入参数：存储在以下代码片段中定义的path变量中的设备树路径：

#define PATH_DEFAULT "/"
static char *path = PATH_DEFAULT;
module_param(path, charp, S_IRUSR | S_IWUSR);
MODULE_PARM_DESC(path, "a device tree pathname " \
                       "(default is \"" PATH_DEFAULT "\")");

然后，作为第一步，get_dt_data_init()函数使用of_find_node_by_path()函数获取指向要检查的所需节点的指针：

static int __init get_dt_data_init(void)
{
    struct device_node *node, *child;
    struct property *prop;

    pr_info("path = \"%s\"\n", path);

    /* Find node by its pathname */
    node = of_find_node_by_path(path);
    if (!node) {
        pr_err("failed to find device-tree node \"%s\"\n", path);
        return -ENODEV;
    }
    pr_info("device-tree node found!\n");

接下来，它调用print_main_prop()函数，该函数只打印节点的主要属性，如下所示：

static void print_main_prop(struct device_node *node)
{
    pr_info("+ node = %s\n", node->full_name);
    print_property_u32(node, "#address-cells");
    print_property_u32(node, "#size-cells");
    print_property_u32(node, "reg");
    print_property_string(node, "name");
    print_property_string(node, "compatible");
    print_property_string(node, "status");
}

每个打印函数都报告如下：

static void print_property_u32(struct device_node *node, const char *name)
{
    u32 val32;
    if (of_property_read_u32(node, name, &val32) == 0)
        pr_info(" \%s = %d\n", name, val32);
}

static void print_property_string(struct device_node *node, const char *name)
{
    const char *str;
    if (of_property_read_string(node, name, &str) == 0)
        pr_info(" \%s = %s\n", name, str);
}

对于最后两个步骤，get_dt_data_init()函数使用for_each_property_of_node()宏来显示所有节点的属性，使用for_each_child_of_node()宏来迭代所有节点的子节点并显示它们的所有主要属性，如下所示：

    pr_info("now move through all properties...\n");
    for_each_property_of_node(node, prop)
        pr_info("-> %s\n", prop->name);

    /* Move through node's children... */
    pr_info("Now move through children...\n");
    for_each_child_of_node(node, child)
        print_main_prop(child);

    /* Force module unloading... */
    return -EINVAL;
    }

工作原理...

在步骤 1 中，很明显，如果我们将模块插入内核并指定path=<my_path>，我们会强制使用所需的值；否则，我们只接受默认值，即根目录（由/字符表示）。其余步骤都很容易理解。

理解代码应该非常容易；实际上，get_dt_data_init()函数只是调用of_find_node_by_path()，传递设备路径名称；没有错误，我们使用print_main_prop()来显示节点名称和一些主要（或有趣的）节点属性：

static void print_main_prop(struct device_node *node)
{
    pr_info("+ node = %s\n", node->full_name);
    print_property_u32(node, "#address-cells");
    print_property_u32(node, "#size-cells");
    print_property_u32(node, "reg");
    print_property_string(node, "name");
    print_property_string(node, "compatible");
    print_property_string(node, "status");
}

请注意，print_property_u32()和print_property_string()函数的定义方式是，如果提供的属性不存在，则不显示任何内容：

static void print_property_u32(struct device_node *node, const char *name)
{
    u32 val32;
    if (of_property_read_u32(node, name, &val32) == 0)
        pr_info(" \%s = %d\n", name, val32);
}

static void print_property_string(struct device_node *node, const char *name)
{
    const char *str;
    if (of_property_read_string(node, name, &str) == 0)
        pr_info(" \%s = %s\n", name, str);
}

诸如of_property_read_u32()/of_property_read_string()和for_each_child_of_node()/for_each_property_of_node()等函数在内核源码的头文件linux/include/linux/of.h中定义。

从get_dt_data.c文件编译后，我们应该得到其编译版本，命名为get_dt_data.ko，适合加载到 ESPRESSObin 中：

$ make KERNEL_DIR=../../../linux
make -C ../../../linux \
            ARCH=arm64 \
            CROSS_COMPILE=aarch64-linux-gnu- \
            SUBDIRS=/home/giometti/Projects/ldddc/github/chapter_4/get_dt_data modules
make[1]: Entering directory '/home/giometti/Projects/ldddc/linux'
  CC [M] /home/giometti/Projects/ldddc/github/chapter_4/get_dt_data/get_dt_data.o
  Building modules, stage 2.
  MODPOST 1 modules
  CC /home/giometti/Projects/ldddc/github/chapter_4/get_dt_data/get_dt_data.mod.o
  LD [M] /home/giometti/Projects/ldddc/github/chapter_4/get_dt_data/get_dt_data.ko
make[1]: Leaving directory '/home/giometti/Projects/ldddc/linux'

如果我们在新创建的内核模块中使用modinfo，我们应该得到以下内容：

# modinfo get_dt_data.ko
filename: /root/get_dt_data.ko
version: 0.1
description: Module to inspect device tree from the kernel
author: Rodolfo Giometti
license: GPL
srcversion: 6926CA8AD5E7F8B45C97CE6
depends:
name: get_dt_data
vermagic: 4.18.0 SMP preempt mod_unload aarch64
parm: path:a device tree pathname (default is "/") (charp)

还有更多...

好的，让我们尝试使用以下命令使用path的默认值：

# insmod get_dt_data.ko

我们应该得到以下输出：

get_dt_data: path = "/"
get_dt_data: device-tree node found!
...

通过使用/作为路径名，显然我们在设备树中找到了相应的条目，因此输出继续如下：

...
get_dt_data: now getting main properties...
get_dt_data: + node =
get_dt_data: #address-cells = 2
get_dt_data: #size-cells = 2
get_dt_data: name =
get_dt_data: compatible = globalscale,espressobin
get_dt_data: now move through all properties...
get_dt_data: -> model
get_dt_data: -> compatible
get_dt_data: -> interrupt-parent
get_dt_data: -> #address-cells
get_dt_data: -> #size-cells
get_dt_data: -> name
...

以下是可以根据原始源或espressobin-reverted.dts文件验证的根节点的所有属性：

/ {
    #address-cells = <0x2>;
    model = "Globalscale Marvell ESPRESSOBin Board";
    #size-cells = <0x2>;
    interrupt-parent = <0x1>;
    compatible = "globalscale,espressobin", "marvell,armada3720", "marvell,armada3710";

读者应该注意，在这种情况下，name属性为空，因为我们正在检查根节点，并且对于compatible属性，只显示第一个条目，因为我们使用了of_property_read_string()函数，而不是相应的数组of_property_read_string_array()版本和相关函数。

在打印出所有节点的属性之后，我们的程序将遍历所有子节点，如下所示：

...
get_dt_data: Now move through children...
get_dt_data: + node = aliases
get_dt_data: name = aliases
get_dt_data: + node = cpus
get_dt_data: #address-cells = 1
get_dt_data: #size-cells = 0
get_dt_data: name = cpus
...
get_dt_data: + node = soc
get_dt_data: #address-cells = 2
get_dt_data: #size-cells = 2
get_dt_data: name = soc
get_dt_data: compatible = simple-bus
get_dt_data: + node = chosen
get_dt_data: name = chosen
get_dt_data: + node = memory@0
get_dt_data: reg = 0
get_dt_data: name = memory
get_dt_data: + node = regulator
get_dt_data: name = regulator
get_dt_data: compatible = regulator-gpio
...

在这一点上，get_dt_data_init()函数执行return -EINVAL，不是为了返回错误条件，而是为了强制模块卸载；实际上，作为最后打印出的消息，我们看到以下内容：

insmod: ERROR: could not insert module get_dt_data.ko: Invalid parameters

现在，只是为了展示不同的用法，我们可以尝试通过在命令行中指定path=/cpus来请求有关系统 CPU 的信息：

# insmod get_dt_data.ko path=/cpus

程序表示找到了一个节点：

get_dt_data: path = "/cpus"
get_dt_data: device-tree node found!

然后它开始打印节点的信息：

get_dt_data: now getting main properties...
get_dt_data: + node = cpus
get_dt_data: #address-cells = 1
get_dt_data: #size-cells = 0
get_dt_data: name = cpus

最后，它显示所有子节点的属性：

get_dt_data: now move through all properties...
get_dt_data: -> #address-cells
get_dt_data: -> #size-cells
get_dt_data: -> name
get_dt_data: Now move through children...
get_dt_data: + node = cpu@0
get_dt_data: reg = 0
get_dt_data: name = cpu
get_dt_data: compatible = arm,cortex-a53
get_dt_data: + node = cpu@1
get_dt_data: reg = 1
get_dt_data: name = cpu
get_dt_data: compatible = arm,cortex-a53

请注意，以下错误消息可以安全地忽略，因为我们强制它自动检索要由insmod命令卸载的模块：

insmod: ERROR: could not insert module get_dt_data.ko: Invalid parameters

以类似的方式，我们可以获取有关 I2C 控制器的信息，如下所示：

# insmod get_dt_data.ko path=/soc/internal-regs@d0000000/i2c@11000
get_dt_data: path = "/soc/internal-regs@d0000000/i2c@11000"
get_dt_data: device-tree node found!
get_dt_data: now getting main properties...
get_dt_data: + node = i2c@11000
get_dt_data: #address-cells = 1
get_dt_data: #size-cells = 0
get_dt_data: reg = 69632
get_dt_data: name = i2c
get_dt_data: compatible = marvell,armada-3700-i2c
get_dt_data: status = disabled
get_dt_data: now move through all properties...
...

另请参阅

要查看检查设备树的所有可用函数，读者可以查看包含的linux/include/linux/of.h文件，该文件有很好的文档。

使用设备树描述字符驱动程序

在这一点上，我们已经有了使用设备树定义新字符设备所需的所有信息。特别是，这一次，为了注册我们的chrdev设备，我们可以使用我们在第三章中跳过的新 API，使用字符驱动程序。

准备就绪

如前一段所述，我们可以使用设备树节点向系统添加新设备。特别是，我们可以获得如下所述的定义：

chrdev {
    compatible = "ldddc,chrdev";
    #address-cells = <1>;
    #size-cells = <0>;

    chrdev@2 {
        label = "cdev-eeprom";
        reg = <2>;
    };

    chrdev@4 {
        label = "cdev-rom";
        reg = <4>;
        read-only;
    };
};

所有这些修改都可以使用根目录中的add_chrdev_devices.dts.patch文件来应用，如下所示：

$ patch -p1 < ../github/chapter_04/chrdev/add_chrdev_devices.dts.patch

然后必须重新编译和重新安装内核（使用 ESPRESSObin 的 DTB 文件）才能生效。

在这个例子中，我们定义了一个chrdev节点，它定义了一个与"ldddc,chrdev"兼容的新设备集，并且有两个子节点；每个子节点定义了一个具有自己设置的特定设备。第一个子节点定义了一个标记为"cdev-eeprom"的"ldddc,chrdev"设备，其reg属性等于2，而第二个子节点定义了另一个标记为"cdev-rom"的"ldddc,chrdev"设备，其reg属性等于4，并且具有read-only属性。

#address-cells和#size-cells属性必须是 1 和 0，因为子设备的reg属性包含一个表示"设备地址"的单个值。实际上，可寻址设备使用#address-cells、#size-cells和reg属性将地址信息编码到设备树中。

每个可寻址设备都有一个reg属性，如下所示的列表：

reg = <address1 length1 [address2 length2] [address3 length3] ... >

每个元组表示设备使用的地址范围，每个地址或长度值都是一个或多个称为cells的 32 位整数列表（长度也可以为空，就像我们的示例一样）。

由于地址和长度字段都可能变化且大小可变，因此父节点中的#address-cells和#size-cells属性用于说明每个子节点字段中有多少个 cells。

有关#address-cells、#size-cells和reg属性的更多信息，可以查看www.devicetree.org/specifications/上的设备树规范。

如何做到...

现在是时候看看如何使用前面的设备树定义来创建我们的字符设备了（请注意，这次我们要创建多个设备！）。

模块的init()和exit()函数都必须按照以下代码进行重写。chrdev_init()如下所示：

static int __init chrdev_init(void)
{
    int ret;

    /* Create the new class for the chrdev devices */
    chrdev_class = class_create(THIS_MODULE, "chrdev");
    if (!chrdev_class) {
        pr_err("chrdev: failed to allocate class\n");
        return -ENOMEM;
    }

    /* Allocate a region for character devices */
    ret = alloc_chrdev_region(&chrdev_devt, 0, MAX_DEVICES, "chrdev");
    if (ret < 0) {
        pr_err("failed to allocate char device region\n");
        goto remove_class;
    }

    pr_info("got major %d\n", MAJOR(chrdev_devt));

    return 0;

remove_class:
    class_destroy(chrdev_class);

    return ret;
}

chrdev_exit()函数如下所示：

static void __exit chrdev_exit(void)
{
    unregister_chrdev_region(chrdev_devt, MAX_DEVICES);
    class_destroy(chrdev_class);
}

所有代码都可以从 GitHub 的chrdev.c文件中检索到。

如果我们尝试将模块插入内核，应该会得到如下内容：

# insmod chrdev.ko
chrdev: loading out-of-tree module taints kernel.
chrdev:chrdev_init: got major 239

要创建字符设备，我们必须使用下一个chrdev_device_register()函数，但首先我们必须进行一些检查，看设备是否已经创建：

int chrdev_device_register(const char *label, unsigned int id,
                unsigned int read_only,
                struct module *owner, struct device *parent)
{
    struct chrdev_device *chrdev;
    dev_t devt;
    int ret;

    /* First check if we are allocating a valid device... */
    if (id >= MAX_DEVICES) {
        pr_err("invalid id %d\n", id);
        return -EINVAL;
    }
    chrdev = &chrdev_array[id];

    /* ... then check if we have not busy id */
    if (chrdev->busy) {
        pr_err("id %d\n is busy", id);
        return -EBUSY;
    }

然后我们要做的事情比前一章简单调用register_chrdev()函数要复杂一些；现在真正重要的是调用cdev_init()、cdev_add()和device_create()函数的顺序，这些函数实际上完成了工作，如下所示：

    /* Create the device and initialize its data */
    cdev_init(&chrdev->cdev, &chrdev_fops);
    chrdev->cdev.owner = owner;

    devt = MKDEV(MAJOR(chrdev_devt), id);
    ret = cdev_add(&chrdev->cdev, devt, 1);
    if (ret) {
        pr_err("failed to add char device %s at %d:%d\n",
                label, MAJOR(chrdev_devt), id);
        return ret;
    }

    chrdev->dev = device_create(chrdev_class, parent, devt, chrdev,
                   "%s@%d", label, id);
    if (IS_ERR(chrdev->dev)) {
        pr_err("unable to create device %s\n", label);
        ret = PTR_ERR(chrdev->dev);
        goto del_cdev;
    }

一旦device_create()函数返回成功，我们就使用dev_set_drvdata()函数来保存指向我们驱动程序数据的指针，然后初始化如下：

  dev_set_drvdata(chrdev->dev, chrdev);

 /* Init the chrdev data */
 chrdev->id = id;
 chrdev->read_only = read_only;
 chrdev->busy = 1;
 strncpy(chrdev->label, label, NAME_LEN);
 memset(chrdev->buf, 0, BUF_LEN);

 dev_info(chrdev->dev, "chrdev %s with id %d added\n", label, id);

 return 0;

del_cdev:
 cdev_del(&chrdev->cdev);

 return ret;
}
EXPORT_SYMBOL(chrdev_device_register);

所有这些函数都作用于struct chrdev_device，定义如下：

/* Main struct */
struct chrdev_device {
    char label[NAME_LEN];
    unsigned int busy : 1;
    char buf[BUF_LEN];
    int read_only;

    unsigned int id;
    struct module *owner;
    struct cdev cdev;
    struct device *dev;
};

工作原理...

在步骤 1中，在chrdev_init()函数中，这次我们使用alloc_chrdev_region()函数，请求内核保留一些名为chrdev的字符设备（在我们的情况下，这个数字等同于MAX_DEVICES的定义）。chrdev信息然后存储在chrdev_devt变量中。

在这里，我们应该注意并注意，我们还通过调用class_create()函数创建了一个设备类。设备树中定义的每个设备都必须属于适当的类，由于我们的chrdev驱动程序是新的，所以我们需要一个专门的类。

在接下来的步骤中，我将更清楚地解释我们需要以这种方式进行的原因；目前，我们应该将其视为强制性的数据分配。

很明显，unregister_chrdev_region()函数只是释放了alloc_chrdev_region()分配的所有chrdev数据。

在步骤 3中，如果我们查看/proc/devices文件，我们会得到以下内容：

# grep chrdev /proc/devices
239 chrdev

好了！现在我们有了类似第三章的东西，使用字符驱动程序！然而，这一次，如果我们尝试使用mknod创建一个特殊字符文件，并尝试从中读取，我们会得到一个错误！

# mknod /dev/chrdev c 239 0

# cat /dev/chrdev
cat: /dev/chrdev: No such device or address

内核告诉我们设备不存在！这是因为我们还没有创建任何东西，只是保留了一些内核内部数据。

在步骤 4中，前面的字段只是相对于我们特定的实现，而最后四个字段几乎出现在每个字符驱动程序实现中：id字段只是每个chrdev的唯一标识符（请记住我们的实现支持MAX_DEVICES实例），owner指针用于存储我们驱动程序模块的所有者，cdev结构保存了关于我们字符设备的所有内核数据，dev指针指向了与设备树中指定的设备相关的内核struct device。

因此，cdev_init()用于使用我们的文件操作初始化cdev；cdev_add()用于定义驱动程序的主要和次要编号；device_create()用于将devt数据与由dev指向的数据连接起来；我们的chrdev类（由chrdev_class指针表示）实际上创建了字符设备。

然而，chrdev_device_register()函数并没有被chrdev.c文件中的任何函数调用；这就是为什么它被声明为一个导出符号，使用EXPORT_SYMBOL()定义。事实上，这个函数被另一个模块中的chrdev-req.c文件中定义的chrdev_req_probe()函数调用，如下面的片段所示。该函数首先了解我们需要注册多少设备：

static int chrdev_req_probe(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    struct fwnode_handle *child;
    struct module *owner = THIS_MODULE;
    int count, ret;

    /* If we are not registering a fixed chrdev device then get
     * the number of chrdev devices from DTS
     */
    count = device_get_child_node_count(dev);
    if (count == 0)
        return -ENODEV;
    if (count > MAX_DEVICES)
        return -ENOMEM;

然后，对于每个设备，在读取设备的属性之后，chrdev_device_register()调用来在系统上注册设备（对于设备树中报告的每个设备都会这样做，如前面的代码所示）：

 device_for_each_child_node(dev, child) {
        const char *label;
        unsigned int id, ro;

        /*
         * Get device's properties
         */

        if (fwnode_property_present(child, "reg")) {
            fwnode_property_read_u32(child, "reg", &id);
        } else {
...

        }
        ro = fwnode_property_present(child, "read-only");

        /* Register the new chr device */
        ret = chrdev_device_register(label, id, ro, owner, dev);
        if (ret) {
            dev_err(dev, "unable to register");
        }
    }

    return 0;
}

但是系统如何知道何时调用chrdev_req_probe()函数呢？如果我们继续阅读chrdev-req.c，就会很清楚；事实上，在接近结尾的地方，我们找到了以下代码：

static const struct of_device_id of_chrdev_req_match[] = {
    {
        .compatible = "ldddc,chrdev",
    },
    { /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, of_chrdev_req_match);

static struct platform_driver chrdev_req_driver = {
    .probe = chrdev_req_probe,
    .remove = chrdev_req_remove,
    .driver = {
        .name = "chrdev-req",
        .of_match_table = of_chrdev_req_match,
    },
};
module_platform_driver(chrdev_req_driver);

当我们将chrdev-req.ko模块插入内核时，我们使用module_platform_driver()定义了一个新的平台驱动程序，然后内核开始寻找一个节点，其compatible属性设置为"ldddc,chrdev"；如果找到了，就执行由我们设置为chrdev_req_probe()的probe指针指向的函数。这将导致注册一个新的驱动程序。

在展示它是如何工作之前，让我们看看相反的步骤，用于释放我们在字符驱动程序分配期间从内核请求的任何内容。当我们移除chrdev-req.ko模块时，内核会调用平台驱动程序的remove函数，即chrdev-req.c文件中的chrdev_req_remove()，部分如下所示：

static int chrdev_req_remove(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    struct fwnode_handle *child;
    int ret;

    device_for_each_child_node(dev, child) {
        const char *label;
        int id;

        /*
         * Get device's properties
         */

        if (fwnode_property_present(child, "reg"))
            fwnode_property_read_u32(child, "reg", &id);
        else
            BUG();
        if (fwnode_property_present(child, "label"))
            fwnode_property_read_string(child, "label", &label);
        else
            BUG();

        /* Register the new chr device */
        ret = chrdev_device_unregister(label, id);
        if (ret)
            dev_err(dev, "unable to unregister");
    }

    return 0;
}

这个函数，位于chrdev.c文件中，调用chrdev_device_unregister()（对于设备树中的每个chrdev节点），如下所示；它首先进行一些健全性检查：


int chrdev_device_unregister(const char *label, unsigned int id)
{
    struct chrdev_device *chrdev;

    /* First check if we are deallocating a valid device... */
    if (id >= MAX_DEVICES) {
        pr_err("invalid id %d\n", id);
        return -EINVAL;
    }
    chrdev = &chrdev_array[id];

    /* ... then check if device is actualy allocated */
    if (!chrdev->busy || strcmp(chrdev->label, label)) {
        pr_err("id %d is not busy or label %s is not known\n",
                        id, label);
        return -EINVAL;
    }

但然后它使用device_destroy()和cdev_del()函数注销驱动程序：

    /* Deinit the chrdev data */
    chrdev->id = 0;
    chrdev->busy = 0;

    dev_info(chrdev->dev, "chrdev %s with id %d removed\n", label, id);

    /* Dealocate the device */
    device_destroy(chrdev_class, chrdev->dev->devt);
    cdev_del(&chrdev->cdev);

    return 0;
}
EXPORT_SYMBOL(chrdev_device_unregister);

还有更多...

使用设备树不仅仅用于描述外围设备（以及整个系统）；通过使用它，我们还可以访问 Linux 为内核开发人员提供的几个现成的有用功能。因此，让我们来看看最重要（和有用）的功能。

/dev 中如何创建设备文件

在第三章中，使用字符驱动程序，当我们创建一个新的字符设备时，用户空间中什么都没有发生，我们不得不手动使用mknod命令创建一个字符设备文件；然而，在本章中，当我们插入第二个内核模块时，它创建了我们的新chrdev设备。通过从设备树中获取它们的属性，在/dev目录中，两个新的字符文件被自动创建。

正是 Linux 的内核对象机制实现了这一点；让我们看看是如何实现的。

每当内核中创建新设备时，都会生成一个新的内核事件并发送到用户空间；然后专用应用程序会捕获这个新事件并对其进行解释。这些特殊的应用程序可能各不相同，但几乎所有重要的 Linux 发行版都使用的最著名的这种类型的应用程序是udev应用程序。

udev守护程序是为了替换和创建一个机制，以自动在/dev目录下创建特殊设备文件，并且它运行得非常好，以至于现在用于多种不同的任务。实际上，udev守护程序直接从内核接收设备内核事件（称为uevents），每当系统添加或删除设备（或更改其状态）时，它都会执行一组规则，根据其配置文件。如果规则匹配各种设备属性，则会执行规则，然后相应地在/dev目录中创建新文件；匹配规则还可以提供其他设备信息，用于创建有意义的符号链接名称，执行脚本等等！

有关udev规则的更多信息，一个很好的起点是 Debian Wiki 上的相关页面wiki.debian.org/udev。

要监视这些事件，我们可以使用udevadm工具，该工具包含在udev软件包中，如以下命令所示：

# udevadm monitor -k -p -s chrdev
monitor will print the received events for:
KERNEL - the kernel uevent

通过使用monitor子命令，我们选择udevadm监视功能（因为udevadm还可以执行其他几项任务），并通过指定-k选项参数，要求仅显示内核生成的消息（因为一些消息可能也来自用户空间）；此外，通过使用-p选项参数，我们要求显示事件属性，并通过-s选项参数，我们仅选择与chrdev字符串匹配的子系统的消息。

要查看所有内核消息，在chrdev模块插入时，内核发送的只需执行udevadm monitor命令，放弃所有这些选项参数。

要查看新事件，只需执行上述命令，并在另一个终端（或直接从串行控制台）重复内核模块插入。在插入chrdev-req.ko模块后，我们看到与之前相同的内核消息：

# insmod chrdev-req.ko
chrdev cdev-eeprom@2: chrdev cdev-eeprom with id 2 added
chrdev cdev-rom@4: chrdev cdev-rom with id 4 added

然而，在我们执行udevadm消息的终端中，现在应该看到类似以下的内容：

KERNEL[14909.624343] add /devices/platform/chrdev/chrdev/cdev-eeprom@2 (chrdev)
ACTION=add
DEVNAME=/dev/cdev-eeprom@2
DEVPATH=/devices/platform/chrdev/chrdev/cdev-eeprom@2
MAJOR=239
MINOR=2
SEQNUM=2297
SUBSYSTEM=chrdev

KERNEL[14909.631813] add /devices/platform/chrdev/chrdev/cdev-rom@4 (chrdev)
ACTION=add
DEVNAME=/dev/cdev-rom@4
DEVPATH=/devices/platform/chrdev/chrdev/cdev-rom@4
MAJOR=239
MINOR=4
SEQNUM=2298
SUBSYSTEM=chrdev

这些是内核消息，通知udev已创建了两个名为/dev/cdev-eeprom@2和/dev/cdev-rom@4的新设备（具有其他属性），因此udev已经拥有了创建/dev目录下新文件所需的所有信息。

下载固件

通过使用设备树，我们现在能够为我们的驱动程序指定许多不同的设置，但还有最后一件事情我们必须看到：如何将固件加载到我们的设备中。实际上，一些设备可能需要一个程序才能正常工作，出于许可证原因，这些程序不能链接到内核中。

在本节中，我们将看到一些示例，说明我们如何要求内核为我们的设备加载固件。

准备就绪

一些外围设备需要固件才能工作，然后我们需要一种机制将这些二进制数据加载到其中。 Linux 为我们提供了不同的机制来完成这项工作，它们都与request_firmware()函数有关。

每当我们在驱动程序中使用request_firmware(..., "filename", ...)函数调用（指定文件名）时，内核开始查看不同的位置：

首先，它查看引导映像文件，并在必要时从中加载固件；这是因为我们可以在编译期间将二进制代码与内核捆绑在一起。但是，只有在固件是自由软件的情况下才允许此解决方案；否则它不能链接到 Linux。如果我们必须重新编译内核来更改固件数据，这种解决方案在更改固件数据时也不够灵活。
如果内核中没有存储任何数据，它将开始直接从文件系统加载固件数据，从指定内核命令行的路径开始查找filename，然后在/lib/firmware/updates/<UTS_RELEASE>，然后进入/lib/firmware/updates，然后进入/lib/firmware/<UTS_RELEASE>，最后进入/lib/firmware目录。

<UTS_RELEASE>是内核发布版本号，可以通过使用uname -r命令直接从内核中获取，如下所示：

$ uname -r

4.15.0-45-generic

如果最后一步也失败了，那么内核可能会尝试回退程序，这包括启用固件加载器用户辅助程序。必须通过启用以下内核配置设置来启用内核的最后一次加载固件：

CONFIG_FW_LOADER_USER_HELPER=y
CONFIG_FW_LOADER_USER_HELPER_FALLBACK=y

通过使用通常的make menuconfig方法，我们必须通过设备驱动程序，然后通用驱动程序选项，固件加载器条目来启用它们（参见下面的屏幕截图）。

在启用这些设置并重新编译内核后，我们可以详细了解如何在内核中为我们的驱动程序加载自定义固件。

如何做...

首先，我们需要一个专注于固件加载的修改版本的chrdev-req.c文件；这就是为什么最好使用另一个文件。

为了完成我们的工作，我们可以使用chrdev-fw.c文件和以下设备定义：

static const struct of_device_id of_chrdev_req_match[] = {
    {
        .compatible = "ldddc,chrdev-fw_wait",
    },
    {
        .compatible = "ldddc,chrdev-fw_nowait",
    },
    { /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, of_chrdev_req_match);

static struct platform_driver chrdev_req_driver = {
    .probe = chrdev_req_probe,
    .remove = chrdev_req_remove,
    .driver = {
        .name = "chrdev-fw",
        .of_match_table = of_chrdev_req_match,
    },
};
module_platform_driver(chrdev_req_driver);

chrdev-fw.c文件可以在本章的 GitHub 源中找到。

在这种情况下，我们的探测功能可以实现如下，chrdev_req_probe()函数的开头我们读取设备的一些属性：

static int chrdev_req_probe(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    struct device_node *np = dev->of_node;
    struct fwnode_handle *fwh = of_fwnode_handle(np);
    struct module *owner = THIS_MODULE;
    const char *file;
    int ret = 0;

    /* Read device properties */
    if (fwnode_property_read_string(fwh, "firmware", &file)) {
        dev_err(dev, "unable to get property \"firmware\"!");
        return -EINVAL;
    }

    /* Load device firmware */
    if (of_device_is_compatible(np, "ldddc,chrdev-fw_wait"))
        ret = chrdev_load_fw_wait(dev, file);
    else if (of_device_is_compatible(np, "ldddc,chrdev-fw_nowait"))
        ret = chrdev_load_fw_nowait(dev, file);
    if (ret)
        return ret;

然后我们注册字符设备：

    /* Register the new chr device */
    ret = chrdev_device_register("chrdev-fw", 0, 0, owner, dev);
    if (ret) {
        dev_err(dev, "unable to register");
        return ret;
    }

    return 0;
}

以前的设备类型调用chrdev_load_fw_wait()函数，执行下一步。它首先请求固件的数据结构：

static int chrdev_load_fw_wait(struct device *dev, const char *file)
{
    char fw_name[FIRMWARE_NLEN];
    const struct firmware *fw;
    int ret;

    /* Compose firmware filename */
    if (strlen(file) > (128 - 6 - sizeof(FIRMWARE_VER)))
        return -EINVAL;
    sprintf(fw_name, "%s-%s.bin", file, FIRMWARE_VER);

    /* Do the firmware request */
    ret = request_firmware(&fw, fw_name, dev);
    if (ret) {
        dev_err(dev, "unable to load firmware\n");
        return ret;
    }

然后转储接收到的数据，最后释放先前分配的固件数据结构：

    dump_data(fw->data, fw->size);

    /* Firmware data has been read, now we can release it */
    release_firmware(fw);

    return 0;
}

FIRMWARE_VER和FIRMWARE_NLEN宏已经在chrdev-fw.c文件中定义如下：

#define FIRMWARE_VER "1.0.0"

#define FIRMWARE_NLEN 128

它是如何工作的...

在步骤 1中，在of_chrdev_req_match[]数组中，我们现在有两个设备可以用来测试不同的固件加载方式。一个名为ldddc,chrdev-fw_wait的设备可以用来测试直接从文件系统加载固件，而另一个名为ldddc,chrdev-fw_nowait的设备可以用来测试固件加载器的用户辅助程序。

我使用这两个示例来向读者展示两种不同的固件加载技术，但实际上，这两种方法可以用于不同的目的；前者可以在我们的设备需要其固件时使用，否则它无法工作（这会强制驱动程序不内置），而后者可以在我们的设备即使没有任何固件也可以部分使用，并且可以在设备初始化后稍后加载（这会删除强制内置形式）。

在步骤 2中，在读取firmware属性（保存固件文件名）后，我们检查设备是否与ldddc,chrdev-fw_wait或ldddc,chrdev-fw_nowait设备兼容，然后调用适当的固件加载函数，然后注册新设备。

在步骤 3中，chrdev_load_fw_wait()函数构建了一个以<name>-<version>.bin形式的文件名，然后调用了名为request_firmware()的有效固件加载函数。作为响应，这个函数可能返回一个错误，导致驱动程序加载时出现错误，或者它可以返回一个包含固件的适当结构，该结构将固件保存在buffer fw->data指针中，大小为long fw->size字节。dump_data()函数通过将固件数据打印到内核消息中来简单地转储固件数据，但release_firmware()函数很重要，必须调用它来通知内核我们已经读取了所有数据并完成了处理，然后它可以释放资源。

另一方面，如果在设备树中指定了ldddc,chrdev-fw_nowait设备，那么将调用chrdev_load_fw_nowait()函数。这个函数的操作方式与之前类似，但最后会调用request_firmware_nowait()，它的工作方式类似于request_firmware()。然而，如果固件不是直接从文件系统加载的，它会执行回退程序，涉及固件加载器的用户辅助程序。这个特殊的辅助程序会向udev工具（或类似工具）发送 uevent 消息，导致自动加载固件，或在 sysfs 中创建一个条目，用户可以用它来手动加载内核。

chrdev_load_fw_nowait()函数的主体如下：

static int chrdev_load_fw_nowait(struct device *dev, const char *file)
{
    char fw_name[FIRMWARE_NLEN];
    int ret;

    /* Compose firmware filename */
    if (strlen(file) > (128 - 6 - sizeof(FIRMWARE_VER)))
        return -EINVAL;
    sprintf(fw_name, "%s-%s.bin", file, FIRMWARE_VER);

    /* Do the firmware request */
    ret = request_firmware_nowait(THIS_MODULE, false, fw_name, dev,
            GFP_KERNEL, dev, chrdev_fw_cb);
    if (ret) {
        dev_err(dev,
            "unable to register call back for firmware loading\n");
        return ret;
    }

    return 0;
}

request_firmware_nowait()和request_firmware()之间的一些重要区别是，前者定义了一个回调函数，每当固件实际从用户空间加载时就会调用该函数，并且它有一个布尔值作为第二个参数，可以用来要求内核向用户空间发送 uevent 消息或不发送。通过使用一个值，我们实现了类似于request_firmware()的功能，而如果我们指定了一个 false 值（如我们的情况），我们强制手动加载固件。

然后，当用户空间进程采取所需的步骤来加载所需的固件时，将使用回调函数，我们可以像下面的例子中那样实际加载固件数据：

static void chrdev_fw_cb(const struct firmware *fw, void *context)
{
    struct device *dev = context;

    dev_info(dev, "firmware callback executed!\n");
    if (!fw) {
        dev_err(dev, "unable to load firmware\n");
        return;
    }

    dump_data(fw->data, fw->size);

    /* Firmware data has been read, now we can release it */
    release_firmware(fw);
}

在这个函数中，我们实际上采取了与之前相同的步骤，将固件数据转储到内核消息中。

还有更多

让我们验证一下这个步骤中的所有操作。作为第一步，让我们尝试使用ldddc,chrdev-fw_wait设备，它使用request_firmware()函数；我们需要在设备树中添加下一个条目：

--- a/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
+++ b/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
@@ -41,6 +41,11 @@
              3300000 0x0>;
          enable-active-high;
      };
+
+     chrdev {
+         compatible = "ldddc,chrdev-fw_wait";
+         firmware = "chrdev-wait";
+     };
 };

 /* J9 */

然后我们需要编译代码，可以通过将新的chrdev-fw.c文件添加到makefile中来实现，如下所示：

--- a/chapter_4/chrdev/Makefile
+++ b/chapter_4/chrdev/Makefile
@@ -6,7 +6,7 @@ ARCH ?= arm64
 CROSS_COMPILE ?= aarch64-linux-gnu-

 obj-m = chrdev.o
-obj-m += chrdev-req.o
+obj-m += chrdev-fw.o

 all: modules

一旦我们在 ESPRESSObin 的文件系统中有了新的模块，我们可以尝试将它们插入内核，如下所示：

# insmod chrdev.ko
chrdev: loading out-of-tree module taints kernel.
chrdev:chrdev_init: got major 239
# insmod chrdev-fw.ko
chrdev-fw chrdev: Direct firmware load for chrdev-wait-1.0.0.bin
failed with error -2
chrdev-fw chrdev: Falling back to syfs fallback for: chrdev-wait-1.0.0.bin
chrdev-fw chrdev: unable to load firmware
chrdev-fw: probe of chrdev failed with error -11

正如我们所看到的，内核尝试加载chrdev-wait-1.0.0.bin文件，但由于文件系统中根本不存在，它找不到文件；然后，内核转到 sysfs 回退，但由于再次失败，我们会得到一个错误，驱动程序加载也会失败。

为了获得积极的结果，我们必须在搜索路径中添加一个名为chrdev-wait-1.0.0.bin的文件；例如，我们可以将它放在/lib/firmware/中，如下例所示：

# echo "THIS IS A DUMMY FIRMWARE FOR CHRDEV DEVICE" > \

 /lib/firmware/chrdev-wait-1.0.0.bin

如果/lib/firmware目录不存在，我们可以使用mkdir /lib/firmware命令来创建它。

现在我们可以尝试加载我们的chrdev-fw.ko模块，如下所示：

# rmmod chrdev-fw
# insmod chrdev-fw.ko
chrdev_fw:dump_data: 54[T] 48[H] 49[I] 53[S] 20[ ] 49[I] 53[S] 20[ ]
chrdev_fw:dump_data: 41[A] 20[ ] 44[D] 55[U] 4d[M] 4d[M] 59[Y] 20[ ]
chrdev_fw:dump_data: 46[F] 49[I] 52[R] 4d[M] 57[W] 41[A] 52[R] 45[E]
chrdev_fw:dump_data: 20[ ] 46[F] 4f[O] 52[R] 20[ ] 43[C] 48[H] 52[R]
chrdev_fw:dump_data: 44[D] 45[E] 56[V] 20[ ] 44[D] 45[E] 56[V] 49[I]
chrdev_fw:dump_data: 43[C] 45[E] 0a[-]
chrdev chrdev-fw@0: chrdev chrdev-fw with id 0 added

完美！现在固件已经按预期加载，chrdev设备已经正确创建。

现在我们可以尝试使用第二个设备，方法是修改设备树如下，然后重新启动 ESPRESSObin 并使用新的 DTB 文件：

--- a/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
+++ b/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
@@ -41,6 +41,11 @@
              3300000 0x0>;
          enable-active-high;
      };
+
+     chrdev {
+         compatible = "ldddc,chrdev-fw_nowait";
+         firmware = "chrdev-nowait";
+     };
 };

 /* J9 */

有了这些新的配置设置，如果我们尝试加载chrdev模块，我们会得到以下消息：

# insmod chrdev.ko
chrdev: loading out-of-tree module taints kernel.
chrdev:chrdev_init: got major 239
# insmod chrdev-fw.ko
chrdev-fw chrdev: Direct firmware load for chrdev-nowait-1.0.0.bin failed with error -2
chrdev-fw chrdev: Falling back to syfs fallback for: chrdev-nowait-1.0.0.bin
chrdev chrdev-fw@0: chrdev chrdev-fw with id 0 added

这次，内核仍然尝试直接从文件系统加载固件，但失败了，因为没有名为chrdev-nowait-1.0.0.bin的文件；然后它退回到回退固件加载器用户助手，我们已经强制进入手动模式。然而，驱动程序的探测功能成功注册了我们的chrdev驱动程序，即使没有加载固件，它现在也是完全功能的。

要手动加载固件，我们可以使用/sys/class/firmware/目录中的特殊 sysfs 条目，如下所示：

# ls /sys/class/firmware/
chrdev-nowait-1.0.0.bin  timeout

chrdev-nowait-1.0.0.bin目录被作为传递给request_firmware_nowait()函数的fw_name参数的字符串调用，并且在其中，我们找到以下文件：

# ls /sys/class/firmware/chrdev-nowait-1.0.0.bin
data  device  loading  power  subsystem  uevent

现在，自动加载固件的必需步骤如下：

# echo 1 > /sys/class/firmware/chrdev-nowait-1.0.0.bin/loading
# echo "THIS IS A DUMMY FIRMWARE" > /sys/class/firmware/chrdev-nowait-1.0.0.bin/data
# echo 0 > /sys/class/firmware/chrdev-nowait-1.0.0.bin/loading
chrdev-fw chrdev: firmware callback executed!
chrdev_fw:dump_data: 54[T] 48[H] 49[I] 53[S] 20[ ] 49[I] 53[S] 20[ ]
chrdev_fw:dump_data: 41[A] 20[ ] 44[D] 55[U] 4d[M] 4d[M] 59[Y] 20[ ]
chrdev_fw:dump_data: 46[F] 49[I] 52[R] 4d[M] 57[W] 41[A] 52[R] 45[E]
chrdev_fw:dump_data: 0a[-]

我们通过向loading文件写入1来开始下载过程，然后我们必须将所有固件数据复制到data文件中；然后我们通过在loading文件中写入0来完成下载。一旦我们这样做，内核就会调用我们驱动程序的回调函数，固件就会被加载。

另请参阅

有关固件加载的更多信息，一个很好的起点是 Linux 驱动实现者的 API 指南，可在线获取，网址为www.kernel.org/doc/html/v5.0/driver-api/firmware/request_firmware.html。

为特定外围设备配置 CPU 引脚

作为设备驱动程序开发人员，这个任务非常重要，因为为了能够与外部设备（或者内部设备但带有外部信号线）进行通信，我们必须确保每个 CPU 引脚都被正确配置以与这些外部信号进行通信。在这个教程中，我们将看看如何使用设备树来配置 CPU 引脚。

操作步骤...

举个简单的例子，让我们尝试修改 ESPRESSObin 的引脚配置。

首先，我们应该通过查看/sys/bus/platform/drivers/mvebu-uart/目录中的 sysfs 来查看当前的配置，从中我们可以验证当前只有一个 UART 被启用：

# ls /sys/bus/platform/drivers/mvebu-uart/
d0012000.serial  uevent

# ls /sys/bus/platform/drivers/mvebu-uart/d0012000.serial/tty/
ttyMV0

然后mvebu-uart驱动程序管理d0012000.serial设备，可以使用/dev/ttyMV0文件进行访问。我们还可以通过查看/sys/kernel/debug/pinctrl/d0013800.pinctrl-armada_37xx-pinctrl/pinmux-pins文件在 debugfs 中验证 CPU 的引脚是如何配置的，我们可以看到只有uart1组被启用：

# cat /sys/kernel/debug/pinctrl/d0013800.pinctrl-armada_37xx-p
inctrl/pinmux-pins
Pinmux settings per pin
Format: pin (name): mux_owner gpio_owner hog?
pin 0 (GPIO1-0): (MUX UNCLAIMED) (GPIO UNCLAIMED)
pin 1 (GPIO1-1): (MUX UNCLAIMED) (GPIO UNCLAIMED)
pin 2 (GPIO1-2): (MUX UNCLAIMED) (GPIO UNCLAIMED)
pin 3 (GPIO1-3): (MUX UNCLAIMED) GPIO1:479
pin 4 (GPIO1-4): (MUX UNCLAIMED) GPIO1:480
pin 5 (GPIO1-5): (MUX UNCLAIMED) (GPIO UNCLAIMED)
...
pin 24 (GPIO1-24): (MUX UNCLAIMED) (GPIO UNCLAIMED)
pin 25 (GPIO1-25): d0012000.serial (GPIO UNCLAIMED) function uart group uart1
pin 26 (GPIO1-26): d0012000.serial (GPIO UNCLAIMED) function uart group uart1
pin 27 (GPIO1-27): (MUX UNCLAIMED) (GPIO UNCLAIMED)
...

有关 debugfs 的更多信息，请参阅en.wikipedia.org/wiki/Debugfs 然后跟随一些外部链接。

然后我们应该尝试修改 ESPRESSObin 的 DTS 文件，以启用另一个名为uart1的 UART 设备，其自己的引脚定义在uart2_pins组中，如下所示：

--- a/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
+++ b/arch/arm64/boot/dts/marvell/armada-3720-espressobin.dts
@@ -97,6 +97,13 @@
    status = "okay";
 };

+/* Exported on extension connector P9 at pins 24(UA2_TXD) and 26(UA2_RXD) */
+&uart1 {
+   pinctrl-names = "default";
+   pinctrl-0 = <&uart2_pins>;
+   status = "okay";
+};
+
 /*
  * Connector J17 and J18 expose a number of different features. Some pins are
  * multiplexed. This is the case for instance for the following features:

这个引脚组在linux/arch/arm64/boot/dts/marvell/armada-37xx.dtsi文件中定义如下：

    uart2_pins: uart2-pins {
        groups = "uart2";
        function = "uart";
    };

工作原理...

让我们通过测试我们的 pinctrl 修改来检查这是如何工作的。为此，我们必须像往常一样重新生成 ESPRESSObin 的 DTB 文件，并重新启动系统。如果一切顺利，我们现在应该有两个 UART 设备，如下所示：

# ls /sys/bus/platform/drivers/mvebu-uart/
d0012000.serial d0012200.serial uevent

# ls /sys/bus/platform/drivers/mvebu-uart/d0012200.serial/tty/
ttyMV1

此外，如果我们再次查看/sys/kernel/debug/pinctrl/d0013800.pinctrl-armada_37xx-pinctrl/pinmux-pins文件，我们会发现这次uart2引脚组已经被添加，然后我们的新串行端口可以在 P9 扩展连接器的 24 号和 26 号引脚上使用。

另请参阅

有关 pinctrl 子系统的更多信息，一个很好的起点是www.kernel.org/doc/Documentation/pinctrl.txt。

Linux-设备驱动开发秘籍-二-

Linux 设备驱动开发秘籍（二）

第三章：使用 Char 驱动程序

技术要求

创建最简单的字符驱动程序

准备工作

如何做...

它是如何工作的...

还有更多...

另请参阅

与字符驱动程序交换数据

准备工作

如何做...

工作原理...

还有更多...

另请参阅

使用“一切皆文件”抽象

准备就绪

如何操作...

工作原理...

第四章：使用设备树

技术要求

使用设备树编译器和实用程序

准备工作

操作步骤

它是如何工作的...

还有更多...

将二进制设备树还原为其源代码

另请参阅

从设备树中获取特定应用程序的数据

做好准备

如何做到这一点...

工作原理...

还有更多...

另请参阅

使用设备树描述字符驱动程序

准备就绪

如何做到...

工作原理...

还有更多...

/dev 中如何创建设备文件

下载固件

准备就绪

如何做...

它是如何工作的...

还有更多

另请参阅

为特定外围设备配置 CPU 引脚

操作步骤...

工作原理...

另请参阅
