第十一章：内核内存管理

在 Linux 系统上，每个内存地址都是虚拟的。它们不直接指向 RAM 中的任何地址。每当访问内存位置时，都会执行翻译机制以匹配相应的物理内存。

让我们从一个简短的故事开始介绍虚拟内存的概念。给定一个酒店，每个房间都可以有一个私人号码的电话。当然，任何安装的电话都属于酒店。它们都不能直接从酒店外部连接。

如果您需要联系房间的居住者，比如您的朋友，他必须给您酒店的总机号码和他所住的房间号码。一旦您拨打总机并提供您需要交谈的居住者的房间号码，接待员会立即将您的电话转接到房间的真实私人电话。只有接待员和房间的居住者知道私人号码的映射：

(switchboard number + room number) <=> private (real) phone number

每当城市（或世界各地）的某人想要联系房间的居住者时，他必须经过热线。他需要知道酒店的正确热线号码和房间号码。这样，总机号码+房间号码 = 虚拟地址，而私人电话号码对应于物理地址。在 Linux 上也适用一些与酒店相关的规则：

酒店Linux
您无法联系没有房间里的私人电话的居住者。甚至没有办法尝试这样做。您的电话将突然结束。您无法访问地址空间中不存在的内存。这将导致段错误。
您无法联系不存在的居住者，或者酒店不知道他们的入住情况，或者总机找不到他们的信息。如果访问未映射的内存，CPU 会引发页面错误，操作系统会处理它。
您无法联系已经离开的居住者。您无法访问已释放的内存。也许它已经分配给另一个进程。
许多酒店可能属于同一品牌，但位于不同的地方，每个酒店都有不同的热线号码。如果您犯了热线号码的错误。不同的进程可能在其地址空间中具有相同的虚拟地址，但指向另一个不同的物理地址。
有一本书（或带有数据库的软件）保存着房间号和私人电话号码之间的映射，并在需要时由接待员查询。虚拟地址通过页表映射到物理内存，页表由操作系统内核维护并由处理器查询。

这就是人们如何想象虚拟地址在 Linux 系统上工作的方式。

在本章中，我们将涉及整个 Linux 内存管理系统，涵盖以下主题：

  • 内存布局以及地址转换和 MMU

  • 内存分配机制（页面分配器、slab 分配器、kmalloc 分配器等）

  • I/O 内存访问

  • 将内核内存映射到用户空间并实现mmap()回调函数

  • 介绍 Linux 缓存系统

  • 介绍设备管理的资源框架（devres）

系统内存布局-内核空间和用户空间

在本章中，诸如内核空间和用户空间的术语将指的是它们的虚拟地址空间。在 Linux 系统上，每个进程拥有一个虚拟地址空间。这是进程生命周期中的一种内存沙盒。在 32 位系统上，该地址空间大小为 4GB（即使在物理内存小于 4GB 的系统上也是如此）。对于每个进程，这 4GB 地址空间分为两部分：

  • 用户空间虚拟地址

  • 内核空间虚拟地址

分割的方式取决于一个特殊的内核配置选项CONFIG_PAGE_OFFSET，它定义了内核地址部分在进程地址空间中的起始位置。32 位系统上默认的常见值是0xC0000000，但这可能会改变，就像 NXP 的 i.MX6 系列处理器使用的0x80000000一样。在整个章节中，我们将默认考虑0xC0000000。这被称为 3G/1G 分割，其中用户空间被赋予虚拟地址空间的较低 3GB，内核使用剩余的 1GB。典型的进程虚拟地址空间布局如下：

      .------------------------. 0xFFFFFFFF
      |                        | (4 GB)
      |    Kernel addresses    |
      |                        |
      |                        |
      .------------------------.CONFIG_PAGE_OFFSET
      |                        |(x86: 0xC0000000, ARM: 0x80000000)
      |                        |
      |                        |
      |  User space addresses  |
      |                        |
      |                        |
      |                        |
      |                        |
      '------------------------' 00000000

内核和用户空间中使用的地址都是虚拟地址。不同之处在于访问内核地址需要特权模式。特权模式具有扩展特权。当 CPU 运行用户空间代码时，活动进程被认为是在用户模式下运行；当 CPU 运行内核空间代码时，活动进程被认为是在内核模式下运行。

通过使用上面显示的进程布局，可以区分一个地址（虚拟的当然）是内核空间地址还是用户空间地址。落入 0-3GB 的每个地址都来自用户空间；否则，它来自内核。

内核与每个进程共享地址空间的原因是因为每个单独的进程在某一时刻都会使用系统调用，这将涉及内核。将内核的虚拟内存地址映射到每个进程的虚拟地址空间中，可以避免在每次进入（和退出）内核时切换内存地址空间的成本。这就是为什么内核地址空间永久映射在每个进程的顶部，以加速通过系统调用访问内核的原因。

内存管理单元将内存组织成固定大小的单元，称为页。一个页由 4096 字节（4KB）组成。即使这个大小在其他系统上可能有所不同，在我们感兴趣的 ARM 和 x86 架构上是固定的：

  • 内存页、虚拟页或简单地说页是用来指代固定长度的连续虚拟内存块的术语。相同的名称“页”被用作内核数据结构来表示内存页。

  • 另一方面，框架（或页框）指的是操作系统映射内存页的物理内存上的固定长度连续块。每个页框都有一个号码，称为页框号（PFN）。给定一个页面，可以很容易地得到它的 PFN，反之亦然，使用page_to_pfn和pfn_to_page宏，这将在接下来的章节中详细讨论。

  • 页表是内核和体系结构数据结构，用于存储虚拟地址和物理地址之间的映射。键对页/页框描述了页表中的单个条目。这代表了一个映射。

由于内存页映射到页框，不言而喻，页和页框的大小相同，在我们的情况下是 4K。页的大小在内核中通过PAGE_SIZE宏定义。

有时需要内存对齐到页。如果内存的地址恰好从一个页面的开头开始，就说内存是对齐的。例如，在一个 4K 页面大小的系统上，4096、20480 和 409600 是对齐的内存地址的实例。换句话说，任何地址是系统页面大小的倍数的内存都被认为是对齐的。

内核地址-低内存和高内存的概念

Linux 内核有自己的虚拟地址空间，就像每个用户模式进程一样。内核的虚拟地址空间（在 3G/1G 分割中大小为 1GB）分为两部分：

  • 低内存或 LOWMEM，即前 896MB

  • 高内存或 HIGHMEM，表示顶部 128MB

                                           Physical mem
       Process address space    +------> +------------+
                                |        |  3200 M    |
                                |        |            |
    4 GB +---------------+ <-----+        |  HIGH MEM  |
        |     128 MB    |                |            |
        +---------------+ <---------+    |            |
        +---------------+ <------+  |    |            |
        |     896 MB    |        |  +--> +------------+
    3 GB +---------------+ <--+   +-----> +------------+
        |               |    |           |   896 MB   | LOW MEM
        |     /////     |    +---------> +------------+
        |               |
    0 GB +---------------+

低内存

内核地址空间的前 896MB 构成低内存区域。在引导时，内核会永久映射这 896MB。由此映射得到的地址称为逻辑地址。这些是虚拟地址，但可以通过减去固定偏移量来转换为物理地址，因为映射是永久的并且提前知道。低内存与物理地址的下限相匹配。可以将低内存定义为内核空间中存在逻辑地址的内存。大多数内核内存函数返回低内存。实际上，为了服务不同的目的，内核内存被划分为一个区域。实际上，LOWMEM 的前 16MB 被保留用于 DMA 使用。由于硬件限制，内核无法将所有页面视为相同。因此，我们可以在内核空间中识别三个不同的内存区域：

  • ZONE_DMA：这包含了 16MB 以下的内存页框，保留用于直接内存访问（DMA）

  • ZONE_NORMAL：这包含了 16MB 以上和 896MB 以下的内存页框，用于正常使用

  • ZONE_HIGHMEM：这包含了 896MB 及以上的内存页框

这意味着在 512MB 系统上，将没有ZONE_HIGHMEM，16MB 用于ZONE_DMA，496MB 用于ZONE_NORMAL。

逻辑地址的另一个定义：在内核空间中，按物理地址线性映射的地址，可以通过偏移量或应用位掩码转换为物理地址。可以使用__pa(address)宏将物理地址转换为逻辑地址，然后使用__va(address)宏进行恢复。

高内存

内核地址空间的顶部 128MB 称为高内存区域。内核用它来临时映射 1G 以上的物理内存。当需要访问 1GB 以上（或更精确地说，896MB）的物理内存时，内核使用这 128MB 来创建对其虚拟地址空��的临时映射，从而实现能够访问所有物理页面的目标。可以将高内存定义为不存在逻辑地址并且未永久映射到内核地址空间的内存。896MB 以上的物理内存会按需映射到 128MB 的 HIGHMEM 区域。

内核会动态创建和销毁用于访问高内存的映射。这使得高内存访问变慢。也就是说，在 64 位系统上，由于巨大的地址范围（2⁶⁴），3G/1G 分割不再有意义，因此高内存的概念在 64 位系统上不存在。

用户空间地址

在这一部分，我们将通过进程处理用户空间。每个进程在内核中表示为struct task_struct的一个实例（参见*include/linux/sched.h*），它描述和表征一个进程。每个进程都有一个内存映射表，存储在struct mm_struct类型的变量中（参见*include/linux/mm_types.h*）。因此，可以猜到每个task_struct中至少嵌入了一个mm_struct字段。以下一行是我们感兴趣的task_struct结构定义的一部分：

struct task_struct{
    [...]
    struct mm_struct *mm, *active_mm;
    [...]
}

内核全局变量current，指向当前进程。字段*mm，指向其内存映射表。根据定义，current->mm指向当前进程的内存映射表。

现在让我们看一下struct mm_struct是什么样子：

struct mm_struct {
        struct vm_area_struct *mmap;
        struct rb_root mm_rb;
        unsigned long mmap_base;
        unsigned long task_size;
        unsigned long highest_vm_end;
        pgd_t * pgd;
        atomic_t mm_users;
        atomic_t mm_count;
        atomic_long_t nr_ptes;
#if CONFIG_PGTABLE_LEVELS > 2
        atomic_long_t nr_pmds;
#endif
        int map_count;
        spinlock_t page_table_lock;
        struct rw_semaphore mmap_sem;
        unsigned long hiwater_rss;
        unsigned long hiwater_vm;
        unsigned long total_vm;
        unsigned long locked_vm;
        unsigned long pinned_vm;
        unsigned long data_vm;
        unsigned long exec_vm;
        unsigned long stack_vm;
        unsigned long def_flags;
        unsigned long start_code, end_code, start_data, end_data;
        unsigned long start_brk, brk, start_stack;
        unsigned long arg_start, arg_end, env_start, env_end;

        /* Architecture-specific MM context */
        mm_context_t context;

        unsigned long flags;
        struct core_state *core_state;
#ifdef CONFIG_MEMCG
        /*
         * "owner" points to a task that is regarded as the canonical
         * user/owner of this mm. All of the following must be true in
         * order for it to be changed:
         *
         * current == mm->owner
         * current->mm != mm
         * new_owner->mm == mm
         * new_owner->alloc_lock is held
         */
        struct task_struct __rcu *owner;
#endif
        struct user_namespace *user_ns;
        /* store ref to file /proc/<pid>/exe symlink points to */
        struct file __rcu *exe_file;
};

我故意删除了一些我们不感兴趣的字段。还有一些字段我们稍后会谈论：例如pgd，它是指向进程基础（第一个条目）级别1表（PGD）的指针，在上下文切换时写入 CPU 的转换表基地址。不管怎样，在继续之前，让我们看一下进程地址空间的表示：

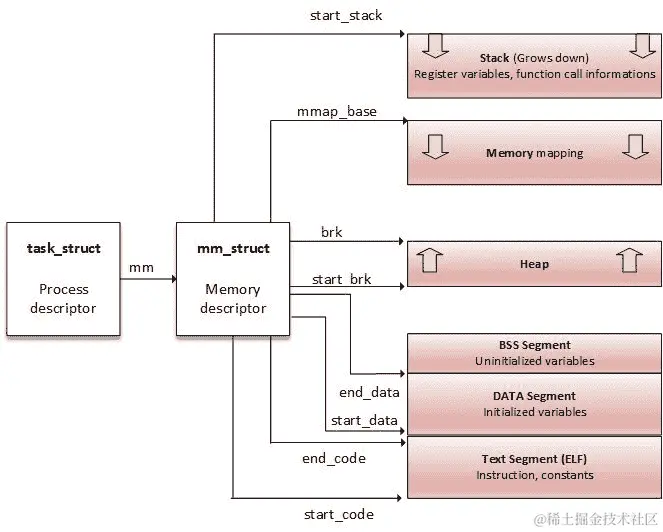

进程内存布局

从进程的角度来看，内存映射实际上可以看作是一组专门用于连续虚拟地址范围的页表条目。这个连续虚拟地址范围称为内存区域，或虚拟内存区域（VMA）。每个内存映射由起始地址和长度、权限（例如程序是否可以从该内存读取、写入或执行）以及关联资源（例如物理页面、交换页面、文件内容等）描述。

mm_struct有两种存储进程区域（VMA）的方式：

  1. 在红黑树中，根元素由字段mm_struct->mm_rb指向。

  2. 在一个链表中，第一个元素由字段mm_struct->mmap指向。

虚拟内存区域（VMA）

内核使用虚拟内存区域来跟踪进程的内存映射，例如，一个进程对于其代码有一个 VMA，对于每种类型的数据有一个 VMA，对于每个不同的内存映射（如果有的话）有一个 VMA 等等。VMAs 是处理器无关的结构，具有权限和访问控制标志。每个 VMA 都有一个起始地址和长度，它们的大小始终是页面大小（PAGE_SIZE）的倍数。VMA 由多个页面组成，每个页面在页表中都有一个条目。

VMA 描述的内存区域始终是虚拟连续的，而不是物理的。可以通过/proc/<pid>/maps文件或使用pmap命令来检查与进程关联的所有 VMA。

图片来源：duartes.org/gustavo/blo…

# cat /proc/1073/maps

00400000-00403000 r-xp 00000000 b3:04 6438 /usr/sbin/net-listener

00602000-00603000 rw-p 00002000 b3:04 6438 /usr/sbin/net-listener

00603000-00624000 rw-p 00000000 00:00 0 [heap]

7f0eebe4d000-7f0eebe54000 r-xp 00000000 b3:04 11717 /usr/lib/libffi.so.6.0.4

7f0eebe54000-7f0eec054000 ---p 00007000 b3:04 11717 /usr/lib/libffi.so.6.0.4

7f0eec054000-7f0eec055000 rw-p 00007000 b3:04 11717 /usr/lib/libffi.so.6.0.4

7f0eec055000-7f0eec069000 r-xp 00000000 b3:04 21629 /lib/libresolv-2.22.so

7f0eec069000-7f0eec268000 ---p 00014000 b3:04 21629 /lib/libresolv-2.22.so

[...]

7f0eee1e7000-7f0eee1e8000 rw-s 00000000 00:12 12532 /dev/shm/sem.thk-mcp-231016-sema

[...]

前面摘录中的每一行都代表一个 VMA，字段映射以下模式：{address（start-end）} {permissions} {offset} {device（major:minor）} {inode} {pathname（image）}：

  • address：这表示 VMA 的起始和结束地址。

  • permissions：这描述了区域的访问权限：r（读取）、w（写入）和x（执行），包括p（如果映射是私有的）和s（用于共享映射）。

  • Offset：在文件映射（mmap系统调用）的情况下，它是映射发生的文件中的偏移量。否则为0。

  • major:minor：在文件映射的情况下，它们表示文件存储的设备的主要和次要编号（保存文件的设备）。

  • inode：在从文件映射的情况下，表示映射文件的 inode 号。

  • pathname：这是映射文件的名称，否则为空白。还有其他区域名称，如[heap]，[stack]或[vdso]，表示虚拟动态共享对象，这是内核映射到每个进程地址空间的共享库，以减少系统调用切换到内核模式时的性能损失。

分配给进程的每个页面都属于一个区域；因此，任何不在 VMA 中的页面都不存在，也不能被进程引用。

高内存非常适合用户空间，因为用户空间的虚拟地址必须显式映射。因此，大多数高内存被用户应用程序占用。__GFP_HIGHMEM和GFP_HIGHUSER是请求分配（可能）高内存的标志。没有这些标志，所有内核分配只返回低内存。在 Linux 中，没有办法从用户空间分配连续的物理内存。

可以使用find_vma函数找到与给定虚拟地址对应的 VMA。find_vma在linux/mm.h中声明。

* Look up the first VMA which satisfies  addr < vm_end,  NULL if none. */
extern struct vm_area_struct * find_vma(struct mm_struct * mm, unsigned long addr);

这是一个例子：

struct vm_area_struct *vma = find_vma(task->mm, 0x13000);
if (vma == NULL) /* Not found ? */
    return -EFAULT;
if (0x13000 >= vma->vm_end) /* Beyond the end of returned VMA ? */
    return -EFAULT;

可以通过读取文件/proc/<PID>/map，/proc/<PID>/smap和/proc/<PID>/pagemap来获取内存映射的整个过程。

地址转换和 MMU

虚拟内存是一个概念，是给进程的一种幻觉，使其认为自己拥有大量几乎无限的内存，有时甚至比系统实际拥有的更多。CPU 负责在每次访问内存位置时将虚拟地址转换为物理地址。这种机制称为地址转换，由 CPU 的一部分内存管理单元（MMU）执行。

MMU 保护内存免受未经授权的访问。对于给定的进程，需要访问的任何页面必须存在于进程的 VMAs 之一，并且因此必须存在于进程页表中（每个进程都有自己的页表）。

内存以固定大小的块命名为页用于虚拟内存，帧用于物理内存，在我们的情况下大小为 4 KB。无论如何，您不需要猜测您为其编写驱动程序的系统的页面大小。它是由PAGE_SIZE宏在内核中定义和访问的。因此，请记住，页面大小是由硬件（CPU）强加的。考虑到 4 KB 页面大小的系统，字节 0 到 4095 位于页面 0 中，字节 4096-8191 位于页面 1 中，依此类推。

引入页表的概念是为了管理页面和帧之间的映射。页面分布在表上，以便每个 PTE 对应于页面和帧之间的映射。然后，每个进程都被分配一组页表来描述其整个内存空间。

为了遍历页，每个页被分配一个索引（类似于数组），称为页号。当涉及到帧时，它是 PFN**。**这样，虚拟内存地址由两部分组成：页号和偏移量。偏移量表示地址的 12 个最低有效位，而 13 个最低有效位表示它在 8 KB 页面大小系统上的情况：

虚拟地址表示

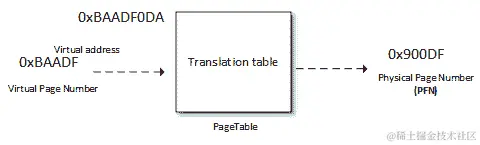

操作系统或 CPU 如何知道给定虚拟地址对应的物理地址？它们使用页表作为转换表，并知道每个条目的索引是虚拟页号，值是 PFN。为了访问给定虚拟内存的物理内存，操作系统首先提取偏移量、虚拟页号，然后遍历进程的页表，以将虚拟页号与物理页匹配。一旦匹配发生，就可以访问该页框中的数据：

地址转换

偏移量用于指向帧内的正确位置。页表不仅保存物理和虚拟页号之间的映射，还保存访问控制信息（读/写访问权限、特权等）。

虚拟到物理地址转换

用于表示偏移量的位数由内核宏PAGE_SHIFT定义。PAGE_SHIFT是将一个位左移以获得PAGE_SIZE值的位数。它也是右移以将虚拟地址转换为页号和物理地址转换为页框号的位数。以下是内核源代码中/include/asm-generic/page.h中这些宏的定义*:*

#define PAGE_SHIFT      12
#ifdef __ASSEMBLY__
#define PAGE_SIZE       (1 << PAGE_SHIFT)
#else
#define PAGE_SIZE       (1UL << PAGE_SHIFT)
#endif

页表是一个部分解决方案。让我们看看为什么。大多数架构需要 32 位（4 字节）来表示 PTE。每个进程都有其私有的 3GB 用户空间地址，我们需要 786,432 个条目来描述和覆盖进程的地址空间。这代表了每个进程花费太多的物理内存，只是为了描述内存映射。事实上，进程通常只使用其虚拟地址空间的一小部分但分散的部分。为了解决这个问题，引入了级别的概念。页表通过级别（页级别）进行层次化。存储多级页表所需的空间仅取决于实际使用的虚拟地址空间，而不是与虚拟地址空间的最大大小成比例。这样，未使用的内存不再表示，页表遍历时间缩短。这样，级别 N 中的每个表项将指向级别 N+1 的表中的一个条目。级别 1 是更高级别。

Linux 使用四级分页模型：

  • 页全局目录（PGD）：这是第一级（级别 1）页表。内核中每个条目的类型是pgd_t（通常是unsigned long），并指向第二级表中的一个条目。在内核中，tastk_struct结构表示进程的描述，它又有一个成员（mm），其类型是mm_struct，用于描述和表示进程的内存空间。在mm_struct中，有一个特定于处理器的字段pgd，它是进程级别 1（PGD）页表的第一个条目（条目 0）的指针。每个进程只有一个 PGD，最多可以包含 1024 个条目。

  • 页上级目录（PUD）：这仅存在于使用四级表的架构中。它代表间接的第二级。

  • 页中间目录（PMD）：这是第三级间接层，仅存在于使用四级表的架构中。

  • 页表（PTE）：树的叶子。它是一个pte_t数组，其中每个条目指向物理页。

并非所有级别都总是被使用。i.MX6 的 MMU 只支持 2 级页表（PGD和PTE），几乎所有 32 位 CPU 都是如此。在这种情况下，PUD和PMD被简单地忽略。

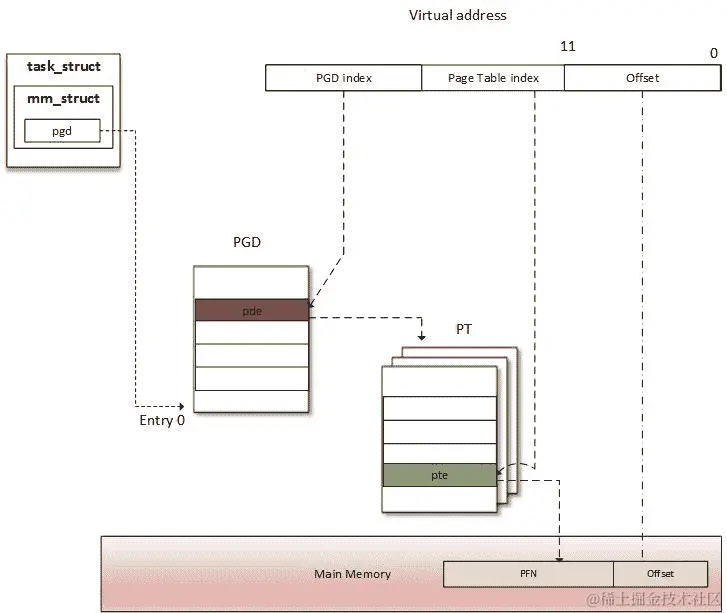

两级表概述

你可能会问 MMU 如何知道进程的页表。很简单，MMU 不存储任何地址。相反，在 CPU 中有一个特殊的寄存器，称为页表基址寄存器（PTBR）或转换表基址寄存器 0（TTBR0），它指向进程的一级（顶级）页表（PGD）的基址（条目 0）。这正是struct mm_struct的pdg字段指向的地方：current->mm.pgd == TTBR0。

在上下文切换（当新进程被调度并获得 CPU 时），内核立即配置 MMU，并使用新进程的pgd更新 PTBR。现在，当虚拟地址被提供给 MMU 时，它使用 PTBR 的内容来定位进程的一级页表（PGD），然后使用从虚拟地址的最高有效位（MSBs）提取的一级索引来找到适当的表项，其中包含指向适当的二级页表的基地址的指针。然后，从该基地址开始，它使用二级索引来找到适当的条目，依此类推，直到达到 PTE。 ARM 架构（我们的情况下是 i.MX6）具有 2 级页表。在这种情况下，二级条目是 PTE，并指向物理页（PFN）。只有在这一步找到物理页。为了访问页面中的确切内存位置，MMU 提取内存偏移量，也是虚拟地址的一部分，并指向物理页面中的相同偏移量。

当进程需要从内存位置读取或写入（当然我们谈论的是虚拟内存）时，MMU 执行该进程的页表中的翻译，以找到正确的条目（PTE）。从虚拟地址中提取虚拟页号，并由处理器用作进程页表的索引，以检索其页表条目。如果该偏移处有有效的页表条目，则处理器从该条目中获取页框号。如果没有，则意味着进程访问了其虚拟内存的未映射区域。然后引发页面错误，操作系统应该处理它。

在现实世界中，地址转换需要进行页表遍历，并且它并不总是一次性操作。至少有与表级别相同数量的内存访问。四级页表将需要四次内存访问。换句话说，每次虚拟访问都会导致五次物理内存访问。如果虚拟内存访问比物理访问慢四倍，那么虚拟内存概念将是无用的。幸运的是，SoC 制造商努力找到了一个聪明的技巧来解决这个性能问题：现代 CPU 使用一个小的关联和非常快速的内存，称为翻译后备缓冲器（TLB），以缓存最近访问的虚拟页面的 PTE。

页面查找和 TLB

在 MMU 进行地址转换之前，还有另一步骤。就像有一个用于最近访问数据的缓存一样，还有一个用于最近转换地址的缓存。数据缓存加快了数据访问过程，TLB 加快了虚拟地址转换（是的，地址转换是一项棘手的任务。它是内容可寻址存储器，简称（CAM），其中键是虚拟地址，值是物理地址。换句话说，TLB 是 MMU 的缓存。在每次内存访问时，MMU 首先检查 TLB 中最近使用的页面，其中包含一些当前分配给物理页面的虚拟地址范围。

TLB 是如何工作的

在虚拟内存访问时，CPU 通过 TLB 尝试查找正在访问的页面的虚拟页号。这一步称为 TLB 查找。当找到 TLB 条目（发生匹配）时，就会发生TLB 命中，CPU 继续运行并使用在 TLB 条目中找到的 PFN 来计算目标物理地址。当发生 TLB 命中时，不会发生页面错误。可以看到，只要在 TLB 中找到翻译，虚拟内存访问就会像物理访问一样快。如果没有找到 TLB 条目（未发生匹配），就会发生TLB 未命中。

在 TLB 未命中事件中，根据处理器类型，TLB 未命中事件可以由软件或硬件通过 MMU 处理：

  • 软件处理：CPU 引发 TLB 未命中中断，被操作系统捕获。然后操作系统遍历进程的页表以找到正确的 PTE。如果有匹配和有效的条目，那么 CPU 会在 TLB 中安装新的翻译。否则，将执行页面错误处理程序。

  • 硬件处理：由 CPU（实际上是 MMU）在硬件中遍历进程的页表。如果有匹配和有效的条目，CPU 将新的转换添加到 TLB 中。否则，CPU 会引发页面错误中断，由操作系统处理。

在这两种情况下，页面错误处理程序是相同的：执行do_page_fault()函数，这取决于体系结构。对于 ARM，do_page_fault在arch/arm/mm/fault.c中定义：

MMU 和 TLB 遍历过程

页表和页目录条目是与体系结构相关的。操作系统需要确保表的结构与 MMU 识别的结构相对应。在 ARM 处理器上，您必须将转换表的位置写入 CP15（协处理器 15）寄存器 c2，然后通过写入 CP15 寄存器 c1 来启用缓存和 MMU。详细信息请参阅infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0056d/BABHJIBH.htm和infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.ddi0433c/CIHFDBEJ.html。

内存分配机制

让我们看一下下图，显示了 Linux 系统上存在的不同内存分配器，并稍后讨论它：

灵感来自：free-electrons.com/doc/training/linux-kernel/linux-kernel-slides.pdf。

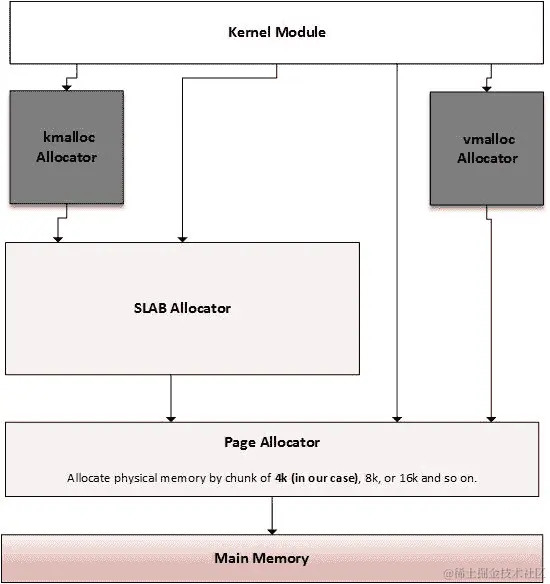

内核内存分配器概述

有一种分配机制可以满足任何类型的内存请求。根据您需要内存的用途，您可以选择最接近您目标的分配机制。主要的分配器是页面分配器，它只处理页面（页面是它可以提供的最小内存单位）。然后是建立在页面分配器之上的SLAB 分配器，它从页面中获取页面并返回较小的内存实体（通过 slab 和缓存）。这是kmalloc 分配器依赖的分配器。

页面分配器

页面分配器是 Linux 系统上的低级分配器，其他分配器依赖于它。系统的物理内存由固定大小的块（称为页面帧）组成。页面帧在内核中表示为struct page结构的实例。页面是操作系统在低级别对任何内存请求提供的最小内存单位。

页面分配 API

您将了解到，内核页面分配器使用伙伴算法分配和释放页面块。页面以 2 的幂大小分配在块中（为了从伙伴算法中获得最佳效果）。这意味着它可以分配 1 页、2 页、4 页、8 页、16 页等等：

  1. alloc_pages(mask, order)分配 2^(order)页并返回表示保留块的第一页的struct page实例。要分配一个页面，顺序应为 0。这就是alloc_page(mask)的作用：
struct page *alloc_pages(gfp_t mask, unsigned int order)
#define alloc_page(gfp_mask) alloc_pages(gfp_mask, 0)

__free_pages()用于释放使用alloc_pages()函数分配的内存。它接受指向分配页面的指针作为参数，与分配时使用的顺序相同。

void __free_pages(struct page *page, unsigned int order);
  1. 还有其他以相同方式工作的函数，但它们返回保留块的地址（虚拟地址）。这些是__get_free_pages(mask, order)和__get_free_page(mask)：
unsigned long __get_free_pages(gfp_t mask, unsigned int order);
unsigned long get_zeroed_page(gfp_t mask);

free_pages()用于释放使用__get_free_pages()分配的页面。它接受表示分配页面起始区域的内核地址，以及应该与分配时使用的相同的顺序：

free_pages(unsigned long addr, unsigned int order);

在任一情况下，mask指定有关请求的详细信息，即内存区域和分配器的行为。可用选择是：

  • GFP_USER，用于用户内存分配。

  • GFP_KERNEL，用于内核分配的常用标志。

  • GFP_HIGHMEM，从 HIGH_MEM 区域请求内存。

  • GFP_ATOMIC，以无法休眠的原子方式分配内存。在需要从中断上下文中分配内存时使用。

有一个关于使用GFP_HIGHMEM的警告，不应与__get_free_pages()（或__get_free_page()）一起使用。由于 HIGHMEM 内存不能保证是连续的，因此无法返回从该区域分配的内存的地址。全局只允许在与内存相关的函数中使用GFP_*的子集：

unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order)
{
   struct page *page;

   /*
    * __get_free_pages() returns a 32-bit address, which cannot represent
    * a highmem page
    */
   VM_BUG_ON((gfp_mask & __GFP_HIGHMEM) != 0);

   page = alloc_pages(gfp_mask, order);
   if (!page)
         return 0;
   return (unsigned long) page_address(page);
}

可以分配的最大页面数为 1024。这意味着在 4 Kb 大小的系统上，最多可以分配 1024*4 Kb = 4 MB。对于kmalloc也是一样的。

转换函数

page_to_virt()函数用于将结构页（例如由alloc_pages()返回）转换为内核地址。virt_to_page()接受内核虚拟地址并返回其关联的结构页实例（就好像是使用alloc_pages()函数分配的）。virt_to_page()和page_to_virt()都在<asm/page.h>中定义：

struct page *virt_to_page(void *kaddr);
void *page_to_virt(struct page *pg)

宏page_address()可用于返回与结构页实例的开始地址（当然是逻辑地址）对应的虚拟地址：

void *page_address(const struct page *page)

我们可以看到它是如何在get_zeroed_page()函数中使用的：

unsigned long get_zeroed_page(unsigned int gfp_mask)
{
    struct page * page;

    page = alloc_pages(gfp_mask, 0);
    if (page) {
        void *address = page_address(page);
        clear_page(address);
        return (unsigned long) address;
    }
    return 0;
}

__free_pages()和free_pages()可以混合使用。它们之间的主要区别在于free_page()以虚拟地址作为参数，而__free_page()以struct page结构作为参数。

页桶分配器

页桶分配器是kmalloc()依赖的分配器。它的主要目的是消除由于小内存分配而引起的内存（释放）引起的碎片化，并加速常用对象的内存分配。

伙伴算法

为了分配内存，请求的大小会向上舍入为 2 的幂，并且伙伴分配器会搜索适当的列表。如果请求列表上不存在条目，则从下一个更大的列表（其块大小是前一个列表的两倍）中拆分为两半（称为伙伴）。分配器使用第一半，而另一半添加到下一个列表中。这是一种递归方法，当伙伴分配器成功找到可以拆分的块，或者达到最大块大小且没有可用的空闲块时停止。

以下案例研究受到dysphoria.net/OperatingSystems1/4_allocation_buddy_system.html的启发。例如，如果最小分配大小为 1 KB，内存大小为 1 MB，伙伴分配器将为 1 KB 空洞创建一个空列表，为 2 KB 空洞创建一个空列表，为 4 KB 空洞创建一个列表，8 KB，16 KB，32 KB，64 KB，128 KB，256 KB，512 KB，以及一个 1 MB 空洞的列表。它们最初都是空的，除了 1 MB 列表只有一个空洞。

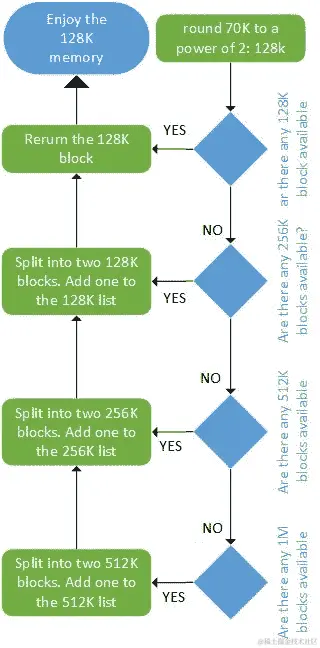

现在让我们想象一个场景，我们想要分配一个70K的块。伙伴分配器将其向上舍入为128K，然后将 1 MB 拆分为两个512K块，然后256K，最后128K，然后它将分配一个128K块给用户。以下是总结此场景的方案：

使用伙伴算法进行分配

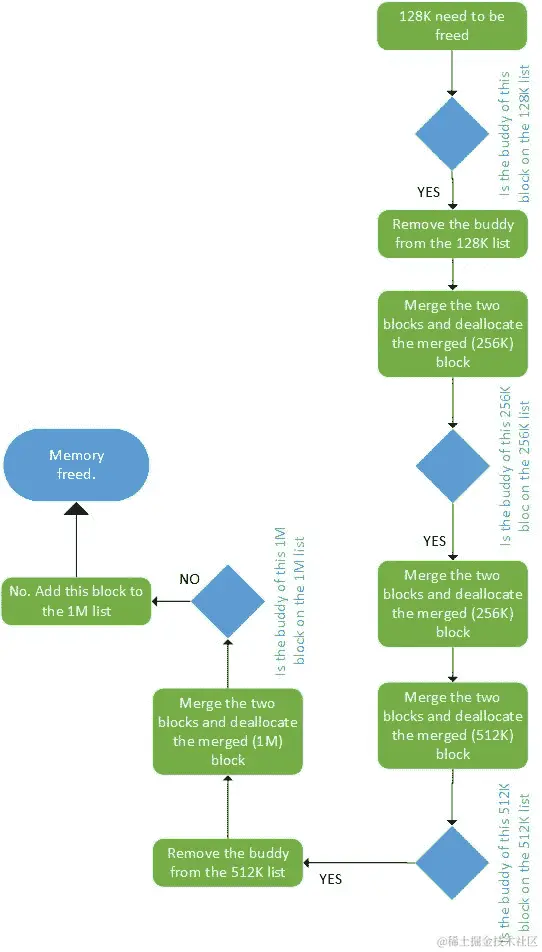

释放与分配一样快。以下图总结了释放算法：

使用伙伴算法进行释放

对页桶分配器的探索

在我们介绍页桶分配器之前，让我们定义一些它使用的术语：

  • 页桶：这是由几个页框组成的连续的物理内存块。每个页桶被分成相同大小的块，用于存储特定类型的内核对象，例如索引节点、互斥体等。每个页桶都是对象的数组。

  • 缓存：由一个或多个页桶组成的链表，它们在内核中表示为struct kmem_cache_t结构的实例。缓存只存储相同类型的对象（例如，仅存储索引节点，或仅存储地址空间结构）

SLAB 可能处于以下状态之一：

  • 空：这是 SLAB 上的所有对象（块）都标记为空闲

  • 部分：SLAB 中存在已使用和空闲对象

  • 完整：SLAB 上的所有对象都标记为已使用

由内存分配器构建缓存。最初，每个 SLAB 都标记为空。当为内核对象分配内存时，系统会在该类型对象的缓存中的部分/空闲 SLAB 上寻找该对象的空闲位置。如果找不到，系统将分配一个新的 SLAB 并将其添加到缓存中。新对象从此 SLAB 分配，并且该 SLAB 标记为部分。当代码完成内存（释放内存）时，对象将以其初始化状态简单地返回到 SLAB 缓存中。

这也是内核提供帮助函数以获取零初始化内存的原因，以消除先前的内容。SLAB 保持其对象的使用数量的引用计数，因此当缓存中的所有 SLAB 都已满并且请求另一个对象时，SLAB 分配器负责添加新的 SLAB：

SLAB 缓存概述

这有点像创建每个对象的分配器。系统为每种类型的对象分配一个缓存，只有相同类型的对象才能存储在缓存中（例如，只有task_struct结构）。

内核中有不同类型的 SLAB 分配器，取决于是否需要紧凑性、缓存友好性或原始速度：

  • SLOB，尽可能紧凑

  • SLAB，尽可能缓存友好

  • SLUB，相当简单，需要较少的指令成本计数

kmalloc 家族分配

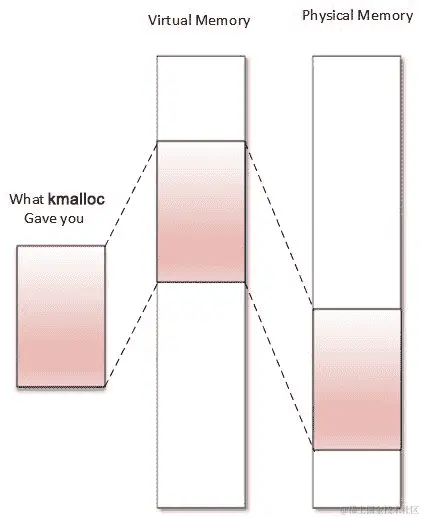

kmalloc是一个内核内存分配函数，类似于用户空间的malloc()。kmalloc返回的内存在物理内存和虚拟内存中是连续的：

kmalloc 分配器是内核中的通用和高级内存分配器，依赖于 SLAB 分配器。从 kmalloc 返回的内存具有内核逻辑地址，因为它是从LOW_MEM区域分配的，除非指定了HIGH_MEM。它在<linux/slab.h>中声明，这是在驱动程序中使用 kmalloc 时要包含的头文件。原型如下：

void *kmalloc(size_t size, int flags);

size指定要分配的内存的大小（以字节为单位）。flag确定应如何分配内存以及内存应该分配到哪里。可用的标志与页面分配器相同（GFP_KERNEL，GFP_ATOMIC，GFP_DMA等）。

  • GFP_KERNEL：这是标准标志。我们不能在中断处理程序中使用此标志，因为其代码可能会休眠。它总是从LOM_MEM区域返回内存（因此是逻辑地址）。

  • GFP_ATOMIC：这保证了分配的原子性。当我们处于中断上下文时，唯一要使用的标志。请不要滥用这一点，因为它使用了一个紧急内存池。

  • GFP_USER：这将内存分配给用户空间进程。然后，内存与分配给内核的内存是不同的并且分开的。

  • GFP_HIGHUSER：这从HIGH_MEMORY区域分配内存

  • GFP_DMA：这从DMA_ZONE分配内存。

成功分配内存后，kmalloc 返回分配的块的虚拟地址，保证是物理上连续的。在出错时，它返回NULL。

在分配小尺寸内存时，kmalloc 依赖于 SLAB 缓存。在这种情况下，内核将分配的区域大小舍入到它可以适应的最小 SLAB 缓存的大小。始终将其用作默认的内存分配器。在本书中使用的架构（ARM 和 x86）中，每个分配的最大尺寸为 4 MB，总分配量为 128 MB。请查看kaiwantech.wordpress.com/2011/08/17/kmalloc-and-vmalloc-linux-kernel-memory-allocation-api-limits/。

kfree函数用于释放 kmalloc 分配的内存。以下是kfree()的原型；

void kfree(const void *ptr)

让我们看一个例子：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/slab.h>
#include <linux/mm.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("John Madieu");

void *ptr;

static int
alloc_init(void)
{
    size_t size = 1024; /* allocate 1024 bytes */
    ptr = kmalloc(size,GFP_KERNEL);
    if(!ptr) {
        /* handle error */
        pr_err("memory allocation failed\n");
        return -ENOMEM;
    }
    else
        pr_info("Memory allocated successfully\n");
    return 0;
}

static void alloc_exit(void)
{
    kfree(ptr);
    pr_info("Memory freed\n");
}

module_init(alloc_init);
module_exit(alloc_exit);

其他类似的函数有：

void kzalloc(size_t size, gfp_t flags);
void kzfree(const void *p);
void *kcalloc(size_t n, size_t size, gfp_t flags);
void *krealloc(const void *p, size_t new_size, gfp_t flags);

krealloc()是用户空间realloc()函数的内核等价物。因为kmalloc()返回的内存保留了其先前版本的内容，如果暴露给用户空间，可能存在安全风险。要获取清零的 kmalloc 分配的内存，应该使用kzalloc。kzfree()是kzalloc()的释放函数，而kcalloc()为数组分配内存，其参数n和size分别表示数组中的元素数量和元素的大小。

由于kmalloc()返回的内存区域在内核永久映射中（即物理上连续），可以使用virt_to_phys()将内存地址转换为物理地址，或者使用virt_to_bus()将其转换为 IO 总线地址。这些宏在必要时内部调用__pa()或__va()。物理地址（virt_to_phys(kmalloc'ed address)）减去PAGE_SHIFT，将产生分配块所在的第一页的 PFN。

vmalloc 分配器

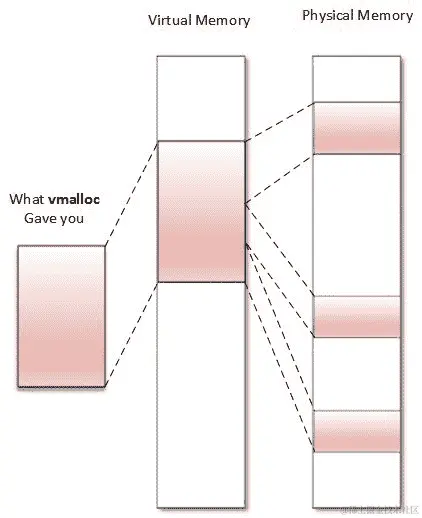

vmalloc()是本书中将讨论的最后一个内核分配器。它只返回虚拟空间上连续的内存：

返回的内存总是来自HIGH_MEM区域。返回的地址不能转换为物理地址或总线地址，因为无法断定内存是否物理上连续。这意味着vmalloc()返回的内存不能在微处理器外部使用（您不能轻松地用于 DMA 目的）。使用vmalloc()为仅在软件中存在的大型（例如，为网络缓冲区）顺序分配内存是正确的。重要的是要注意，vmalloc()比kmalloc()或页面分配器函数要慢，因为它必须检索内存，构建页表，甚至重新映射到虚拟连续范围，而kmalloc()从不这样做。

在使用此 vmalloc API 之前，您应该在代码中包含此头文件：

#include <linux/vmalloc.h>

以下是 vmalloc 家族的原型：

void *vmalloc(unsigned long size);
void *vzalloc(unsigned long size);
void vfree( void *addr);

size是您需要分配的内存的大小。成功分配内存后，它返回分配的内存块的第一个字节的地址。失败时返回NULL。vfree函数用于释放vmalloc()分配的内存。

以下是使用vmalloc的示例：

#include<linux/init.h>
#include<linux/module.h>
#include <linux/vmalloc.h>

void *ptr;
static int alloc_init(void)
{
    unsigned long size = 8192;
    ptr = vmalloc(size);
    if(!ptr)
    {
        /* handle error */
        printk("memory allocation failed\n");
        return -ENOMEM;
    }
    else
        pr_info("Memory allocated successfully\n");
    return 0;

}

static void my_vmalloc_exit(void) /* function called at the time of rmmod */
{
    vfree(ptr); //free the allocated memory
    printk("Memory freed\n");
}
module_init(my_vmalloc_init);
module_exit(my_vmalloc_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("john Madieu, john.madieu@gmail.com");

可以使用/proc/vmallocinfo来显示系统上所有 vmalloc 分配的内存。VMALLOC_START和VMALLOC_END是两个限定 vmalloc 地址范围的符号。它们是与体系结构相关的，并在<asm/pgtable.h>中定义。

底层的进程内存分配

让我们专注于分配页面内存的低级分配器。内核将报告分配帧页（物理页），直到真正必要时（当这些页实际被访问时，通过读取或写入）。这种按需分配称为惰性分配，消除了分配永远不会被使用的页面的风险。

每当请求一个页面时，只更新页表，在大多数情况下，会创建一个新条目，这意味着只分配了虚拟内存。只有当您访问页面时，才会引发称为页面故障的中断。这个中断有一个专门的处理程序，称为页面故障处理程序，并且是由 MMU 响应对虚拟内存的访问尝试而立即成功。

实际上，无论访问类型是读取、写入还是执行，都会引发页面故障中断，指向页表中的条目未设置适当的权限位以允许该类型的访问。对该中断的响应有以下三种方式之一：

  • 硬错误：页面不驻留在任何地方（既不在物理内存中，也不在内存映射文件中），这意味着处理程序无法立即解决错误。处理程序将执行 I/O 操作，以准备解决错误所需的物理页面，并且可能会挂起中断的进程并在系统解决问题时切换到另一个进程。

  • 软错误：页面在内存中的其他位置（在另一个进程的工作集中）。这意味着错误处理程序可以通过立即将物理内存页面附加到适当的页表项，调整条目并恢复中断的指令来解决错误。

  • 错误无法解决：这将导致总线错误或 segv。向有错误的进程发送SIGSEGV，杀死它（默认行为），除非为SIGSEV安装了信号处理程序以更改默认行为。

内存映射通常开始时不附加任何物理页面，通过定义虚拟地址范围而不附加任何相关的物理内存。实际的物理内存是在以后分配，以响应页面错误异常，当访问内存时，因为内核提供了一��标志来确定尝试访问是否合法，并指定页面错误处理程序的行为。因此，用户空间的brk(), mmap()和类似函数分配（虚拟）空间，但物理内存稍后附加。

在中断上下文中发生的页面错误会导致双重故障中断，通常会导致内核恐慌（调用panic()函数）。这就是为什么在中断上下文中分配的内存来自内存池，不会引发页面错误中断。如果在处理双重故障时发生中断，将生成三重故障异常，导致 CPU 关闭并立即重新启动操作系统。这种行为实际上是与架构相关的。

写时复制（CoW）案例

CoW（与fork()一起广泛使用）是内核功能，不会为两个或多个进程共享的数据多次分配内存，直到进程触及它（写入它）为止；在这种情况下，将为其私有副本分配内存。以下显示了页面错误处理程序如何管理 CoW（单页案例研究）：

  • 将 PTE 添加到进程页表中，并标记为不可写。

  • 映射将导致在进程 VMA 列表中创建一个 VMA。页面将添加到该 VMA，并将该 VMA 标记为可写。

  • 在页面访问时（第一次写入），错误处理程序注意到差异，这意味着：这是写时复制。然后将分配一个物理页面，分配给上面添加的 PTE，更新 PTE 标志，刷新 TLB 条目，并执行do_wp_page()函数，该函数可以将内容从共享地址复制到新位置。

与 I/O 内存一起工作以与硬件通信

除了执行数据 RAM 导向的操作外，还可以执行 I/O 内存事务，以与硬件通信。当涉及访问设备的寄存器时，内核根据系统架构提供两种可能性：

  • 通过 I/O 端口：这也称为端口输入输出（PIO）。寄存器可通过专用总线访问，并且需要特定指令（通常是汇编中的in和out）来访问这些寄存器。这是在 x86 架构上的情况。

  • 内存映射输入输出（MMIO）：这是最常见和最常用的方法。设备的寄存器��映射到内存。只需读取和写入特定地址即可写入设备的寄存器。这是在 ARM 架构上的情况。

PIO 设备访问

在使用 PIO 的系统上，有两个不同的地址空间，一个用于内存，我们已经讨论过，另一个用于 I/O 端口，称为端口地址空间，仅限于 65,536 个端口。这是一种旧的方式，在当今非常不常见。

内核导出了一些函数（符号）来处理 I/O 端口。在访问任何端口区域之前，我们必须首先通知内核我们正在使用一系列端口，使用request_region()函数，如果出错将返回NULL。完成区域后，必须调用release_region()。这两个都在linux/ioport.h中声明。它们的原型是：

struct resource *request_region(unsigned long start,
                                 unsigned long len, char *name);
void release_region(unsigned long start, unsigned long len);

这些函数通知内核您打算使用/释放从start开始的len个端口的区域。name参数应设置为您设备的名称。它们的使用不是强制的。这是一种礼貌，可以防止两个或更多的驱动程序引用相同范围的端口。可以通过读取/proc/ioports文件的内容来显示系统上实际使用的端口的信息。

一旦完成区域保留，就可以使用以下函数访问端口：

u8 inb(unsigned long addr)
u16 inw(unsigned long addr)
u32 inl(unsigned long addr)

分别访问（读取）大小为 8、16 或 32 位的端口，并且以下函数：

void outb(u8 b, unsigned long addr)
void outw(u16 b, unsigned long addr)
void outl(u32 b, unsigned long addr)

写入b数据，大小为 8、16 或 32 位，到addr端口。

PIO 使用不同的指令集来访问 I/O 端口或 MMIO 的事实是一个缺点，因为 PIO 需要比正常内存更多的指令来完成相同的任务。例如，1 位测试在 MMIO 中只有一条指令，而 PIO 需要在测试位之前将数据读入寄存器，这不止一条指令。

MMIO 设备访问

内存映射 I/O 与内存驻留在相同的地址空间中。内核使用通常由 RAM（实际上是HIGH_MEM）使用的地址空间的一部分来映射设备寄存器，因此在该地址处不是真正的内存（即 RAM），而是 I/O 设备。因此，与 I/O 设备通信就像读写专门用于该 I/O 设备的内存地址一样。

与 PIO 一样，有 MMIO 函数，用于通知内核我们打算使用内存区域。请记住，这只是纯粹的保留。这些是request_mem_region()和release_mem_region()：

struct resource* request_mem_region(unsigned long start,
                                    unsigned long len, char *name)
void release_mem_region(unsigned long start, unsigned long len)

这也是一种礼貌。

可以通过读取/proc/iomem文件的内容来显示系统上实际使用的内存区域。

在访问内存区域之前（并且在成功请求之后），必须通过调用特定于体系结构的函数（利用 MMU 构建页表，因此不能从中断处理程序中调用）将该区域映射到内核地址空间。这些是ioremap()和iounmap()，它们也处理缓存一致性：

void __iomem *ioremap(unsigned long phys_add, unsigned long size)
void iounmap(void __iomem *addr)

ioremap()返回一个__iomem void指针，指向映射区域的起始位置。不要试图对这些指针进行解引用（通过读/写指针来获取/设置值）。内核提供了访问 ioremap'ed 内存的函数。这些是：

unsigned int ioread8(void __iomem *addr);
unsigned int ioread16(void __iomem *addr);
unsigned int ioread32(void __iomem *addr);
void iowrite8(u8 value, void __iomem *addr);
void iowrite16(u16 value, void __iomem *addr);
void iowrite32(u32 value, void __iomem *addr);

ioremap构建新的页表，就像vmalloc一样。但是，它实际上不分配任何内存，而是返回一个特殊的虚拟地址，可以用来访问指定的物理地址范围。

在 32 位系统上，MMIO 窃取物理内存地址空间以为内存映射 I/O 设备创建映射是一个缺点，因为它阻止系统将被窃取的内存用于一般 RAM 目的。

__iomem cookie

__iomem是 Sparse 使用的内核 cookie，Sparse 是内核用于查找可能的编码错误的语义检查器。要利用 Sparse 提供的功能，应该在内核编译时启用它；如果没有，__iomem cookie 将被忽略。

在命令行中，C=1将为您启用 Sparse，但是首先应该在系统上安装 parse：

sudo apt-get install sparse

例如，在构建模块时，请使用：

make -C $KPATH M=$PWD C=1 modules

或者，如果 makefile 编写得很好，只需键入：

make C=1

以下显示了内核中如何定义__iomem：

#define __iomem    __attribute__((noderef, address_space(2)))

这可以防止错误的驱动程序执行 I/O 内存访问。为所有 I/O 访问添加__iomem也是一种更严格的方式。因为即使在具有 MMU 的系统上，I/O 访问也是通过虚拟内存进行的，这个标记可以防止我们使用绝对物理地址，并要求我们使用ioremap()，它将返回一个带有__iomem标记的虚拟地址：

void __iomem *ioremap(phys_addr_t offset, unsigned long size);

因此，我们可以使用专用函数，例如ioread32()和iowrite32()。你可能会想为什么不使用readl()/writel()函数。这些已经被弃用，因为它们不进行健全性检查，比ioreadX()/iowriteX()系列函数（只接受__iomem地址）更不安全（不需要__iomem）。

此外，noderef是 Sparse 用来确保程序员不对__iomem指针进行解引用的属性。即使在某些架构上可能有效，也不鼓励这样做。而是使用特殊的ioreadX()/iowriteX()函数。它是可移植的，并且适用于每种架构。现在让我们看看当对__iomem指针进行解引用时，Sparse 将如何警告我们：

#define BASE_ADDR 0x20E01F8
void * _addrTX = ioremap(BASE_ADDR, 8);

首先，Sparse 不高兴是因为错误的类型初始化程序：

 warning: incorrect type in initializer (different address spaces)

 expected void *_addrTX

 got void [noderef] <asn:2>*

或者：

u32 __iomem* _addrTX = ioremap(BASE_ADDR, 8);
*_addrTX = 0xAABBCCDD; /* bad. No dereference */
pr_info("%x\n", *_addrTX); /* bad. No dereference */

Sparse 仍然不高兴：

Warning: dereference of noderef expression

最后一个例子让 Sparse 很高兴：

void __iomem* _addrTX = ioremap(BASE_ADDR, 8);
iowrite32(0xAABBCCDD, _addrTX);
pr_info("%x\n", ioread32(_addrTX));

你必须记住的两条规则是：

  • 无论是作为返回类型还是作为参数类型，都要在需要的地方始终使用__iomem，并使用 Sparse 来确保你这样做了

  • 不要对__iomem指针进行解引用；而是使用专用函数

内存（重新）映射

内核内存有时需要重新映射，无论是从内核到用户空间，还是从内核到内核空间。常见用例是将内核内存重新映射到用户空间，但还有其他情况，例如需要访问高内存。

kmap

Linux 内核将其地址空间的前 896MB 永久映射到物理内存的前 896MB（低内存）。在 4GB 系统上，内核只剩下 128MB 来映射剩下的 3.2GB 物理内存（高内存）。低内存可以直接被内核寻址，因为有永久的一对一映射。当涉及到高内存（896MB 以上的内存）时，内核必须将所请求的高内存区域映射到其地址空间中，之前提到的 128MB 是专门为此保留的。用于执行此技巧的函数kmap()。kmap()用于将给定页面映射到内核地址空间中。

void *kmap(struct page *page);

page是要映射的struct page结构的指针。当分配高内存页面时，它是不可直接寻址的。kmap()是必须调用的函数，用于将高内存临时映射到内核地址空间中。映射将持续到调用kunmap()为止：

void kunmap(struct page *page);

临时地意味着一旦不再需要，映射就应该被取消。记住，128MB 不足以映射 3.2GB。最佳的编程实践是在不再需要时取消高内存映射。这就是为什么在每次访问高内存页面时都必须输入kmap()-kunmap()序列。

这个函数适用于高内存和低内存。也就是说，如果页面结构位于低内存中，那么只返回页面的虚拟地址（因为低内存页面已经有了永久映射）。如果页面属于高内存，内核的页表中将创建永久映射并返回地址：

void *kmap(struct page *page)
{
   BUG_ON(in_interrupt());
   if (!PageHighMem(page))
         return page_address(page);

   return kmap_high(page);
}

将内核内存映射到用户空间

映射物理地址是最有用的功能之一，特别是在嵌入式系统中。有时你可能想要与用户空间共享部分内核内存。如前所述，当在用户空间运行时，CPU 以非特权模式运行。为了让一个进程访问内核内存区域，我们需要将该区域重新映射到进程地址空间中。

使用remap_pfn_range

remap_pfn_range()将物理内存（通过内核逻辑地址）映射到用户空间进程。它特别适用于实现mmap()系统调用。

在文件（无论是设备文件还是其他文件）上调用mmap()系统调用后，CPU 将切换到特权模式，并运行相应的file_operations.mmap()内核函数，然后调用remap_pfn_range()。映射区域的内核 PTE 将被派生，并提供给进程，当然，具有不同的保护标志。进程的 VMA 列表将更新为一个新的 VMA 条目（具有适当的属性），它将使用 PTE 来访问相同的内存。

因此，内核只是复制 PTE 而不是浪费内存。但是，内核空间和用户空间的 PTE 具有不同的属性。remap_pfn_range()具有以下原型：

int remap_pfn_range(struct vm_area_struct *vma, unsigned long addr,
             unsigned long pfn, unsigned long size, pgprot_t flags);

成功调用将返回0，失败时返回负错误代码。大多数remap_pfn_range()的参数在调用mmap()方法时提供。

  • vma：这是内核在file_operations.mmap()调用的情况下提供的虚拟内存区域。它对应于用户进程的vma，其中应该进行映射。

  • addr：这是 VMA 应该开始的用户虚拟地址（vma->vm_start），这将导致从addr到addr + size之间的虚拟地址范围的映射。

  • pfn：这代表要映射的内核内存区域的页帧号。它对应于右移PAGE_SHIFT位的物理地址。应考虑vma偏移量（映射必须开始的对象中的偏移量）以产生 PFN。由于 VMA 结构的vm_pgoff字段包含以页数形式的偏移值，这正是您需要的（通过PAGE_SHIFT左移）以提取以字节形式的偏移量：offset = vma->vm_pgoff << PAGE_SHIFT）。最后，pfn = virt_to_phys(buffer + offset) >> PAGE_SHIFT。

  • size：这是被重新映射的区域的大小，以字节为单位。

  • prot：这代表新 VMA 请求的保护。驱动程序可以改变默认值，但应使用vma->vm_page_prot中的值作为骨架，使用 OR 运算符，因为用户空间已经设置了一些位。其中一些标志是：

  • VM_IO，指定设备的内存映射 I/O

  • VM_DONTCOPY，告诉内核在 fork 时不要复制这个vma

  • VM_DONTEXPAND，防止vma通过mremap(2)扩展

  • VM_DONTDUMP，防止vma被包含在核心转储中。

如果使用 I/O 内存，可能需要修改此值以禁用缓存（vma->vm_page_prot = pgprot_noncached(vma->vm_page_prot);）。

使用 io_remap_pfn_range

讨论的remap_pfn_range()函数在将 I/O 内存映射到用户空间时不再适用。在这种情况下，适当的函数是io_remap_pfn_range()，其参数相同。唯一改变的是 PFN 的来源。它的原型看起来像：

int io_remap_page_range(struct vm_area_struct *vma,
                        unsigned long virt_addr,
                        unsigned long phys_addr,
                        unsigned long size, pgprot_t prot);

在尝试将 I/O 内存映射到用户空间时，无需使用ioremap()。-ioremap()是为内核目的而设计的（将 I/O 内存映射到内核地址空间），而io_remap_pfn_range是为用户空间目的而设计的。

只需将真实的物理 I/O 地址（通过PAGE_SHIFT右移产生 PFN）直接传递给io_remap_pfn_range()。即使有一些体系结构将io_remap_pfn_range()定义为remap_pfn_range()，也有其他体系结构不是这种情况。出于可移植性的考虑，您应该只在 PFN 参数指向 RAM 的情况下使用remap_pfn_range()，并在phys_addr指向 I/O 内存的情况下使用io_remap_pfn_range()。

mmap 文件操作

内核mmap函数是struct file_operations结构的一部分，当用户执行系统调用mmap(2)时执行，用于将物理内存映射到用户虚拟地址。内核将对该映射区域的任何访问通过通常的指针解引用转换为文件操作。甚至可以直接将设备物理内存映射到用户空间（参见/dev/mem）。基本上，写入内存就像写入文件一样。这只是一种更方便的调用write()的方式。

通常，用户空间进程出于安全目的不能直接访问设备内存。因此，用户空间进程使用mmap()系统调用请求内核将设备映射到调用进程的虚拟地址空间中。映射后，用户空间进程可以通过返回的地址直接写入设备内存。

mmap 系统调用声明如下：

 mmap (void *addr, size_t len, int prot,
       int flags, int fd, ff_t offset);

驱动程序应该已经定义了 mmap 文件操作（file_operations.mmap）以支持mmap(2)。从内核方面来看，驱动程序文件操作结构（struct file_operations结构）中的 mmap 字段具有以下原型：

int (*mmap) (struct file *filp, struct vm_area_struct *vma);

其中：

  • filp是指向由 fd 参数翻译而来的驱动程序的打开设备文件的指针。

  • vma由内核分配并作为参数给出。它是指向映射应该放置的用户进程的 vma 的指针。为了理解内核如何创建新的 vma，让我们回顾一下mmap(2)系统调用的原型：

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);

该函数的参数在某种程度上影响了 vma 的一些字段：

  • addr：是映射应该开始的用户空间虚拟地址。它对vma>vm_start有影响。如果指定了NULL（最便携的方式），则自动确定正确的地址。

  • length：这指定了映射的长度，并间接影响了vma->vm_end。请记住，vma的大小始终是PAGE_SIZE的倍数。换句话说，PAGE_SIZE始终是vma可以具有的最小大小。内核将始终更改vma的大小，使其成为PAGE_SIZE的倍数。

If length <= PAGE_SIZE
    vma->vm_end - vma->vm_start == PAGE_SIZE.
If PAGE_SIZE < length <= (N * PAGE_SIZE)
             vma->vm_end - vma->vm_start == (N * PAGE_SIZE)

  • prot：这影响了 VMA 的权限，驱动程序可以在vma->vm_pro中找到。如前所述，驱动程序可以更新这些值，但不能更改它们。

  • flags：这确定了驱动程序可以在vma->vm_flags中找到的映射类型。映射可以是私有的或共享的。

  • offset：这指定了映射区域内的偏移量，从而操纵了vma->vm_pgoff的值。

在内核中实现 mmap

由于用户空间代码无法访问内核内存，mmap()函数的目的是派生一个或多个受保护的内核页表条目（对应于要映射的内存），并复制用户空间页表，删除内核标志保护，并设置允许用户访问与内核相同内存的权限标志，而无需特殊权限。

编写 mmap 文件操作的步骤如下：

  1. 获取映射偏移并检查它是否超出我们的缓冲区大小：
unsigned long offset = vma->vm_pgoff << PAGE_SHIFT;
if (offset >= buffer_size)
         return -EINVAL;
  1. 检查映射大小是否大于我们的缓冲区大小：
unsigned long size = vma->vm_end - vma->vm_start;
if (size > (buffer_size - offset))
   return -EINVAL;
  1. 获取与我们缓冲区的偏移位置所在页面的 PFN 相对应的 PFN：
unsigned long pfn;
/* we can use page_to_pfn on the struct page structure
 * returned by virt_to_page
 */
/* pfn = page_to_pfn (virt_to_page (buffer + offset)); */

/* Or make PAGE_SHIFT bits right-shift on the physical
 * address returned by virt_to_phys
 */
pfn = virt_to_phys(buffer + offset) >> PAGE_SHIFT;
  1. 设置适当的标志，无论 I/O 内存是否存在：
      • 使用vma->vm_page_prot = pgprot_noncached(vma->vm_page_prot)禁用缓存。

  • 设置VM_IO标志：vma->vm_flags |= VM_IO。

  • 防止 VMA 交换出去：vma->vm_flags |= VM_DONTEXPAND | VM_DONTDUMP。在 3.7 版本之前的内核中，应该只使用VM_RESERVED标志。

  1. 使用计算的 PFN、大小和保护标志调用remap_pfn_range：
if (remap_pfn_range(vma, vma->vm_start, pfn, size, vma->vm_page_prot)) {
   return -EAGAIN;
}
return 0;
  1. 将 mmap 函数传递给struct file_operations结构：
static const struct file_operations my_fops = {
   .owner = THIS_MODULE,
   [...]
   .mmap = my_mmap,
   [...]
};

Linux 缓存系统

缓存是频繁访问或新写入数据从或写入到一个小而更快的内存，称为缓存的过程。

脏内存是指数据支持（例如，文件支持）的内存，其内容已被修改（通常在缓存中），但尚未写回磁盘。数据的缓存版本比磁盘上的版本更新，这意味着两个版本不同步。缓存数据被写回磁盘的机制（后备存储）称为写回。我们最终会更新磁盘上的版本，使两者同步。干净内存是文件支持的内存，其中的内容与磁盘同步。

Linux 延迟写操作以加快读取过程，并通过仅在必要时写入数据来减少磁盘磨损。一个典型的例子是dd命令。其完整执行并不意味着数据被写入目标设备；这就是为什么dd在大多数情况下都与sync命令链接在一起的原因。

什么是缓存？

缓存是临时的、小型的、快速的内存，用于保存来自更大且通常非常慢的内存的数据副本，通常放置在数据工作集远远超过其他数据的系统中（例如，硬盘、内存）。

当第一次读取发生时，比如一个进程从大而慢的磁盘请求一些数据，请求的数据被返回给进程，并且访问的数据的副本也被跟踪并缓存。任何后续的读取都将从缓存中获取数据。任何数据修改都将应用于缓存，而不是主磁盘上。然后，内容已被修改并且与磁盘上的版本不同（更新）的缓存区域将被标记为脏。当缓存运行满时，由于缓存的数据被跟踪，新数据开始驱逐那些未被访问并且已经闲置了最长时间的数据，因此如果需要再次访问，它将不得不从大而慢的存储中获取。

CPU 缓存 - 内存缓存

现代 CPU 上有三个缓存内存，按大小和访问速度排序：

  • L1缓存具有最少的内存（通常在 1k 到 64k 之间），可以在单个时钟周期内直接被 CPU 访问，这使得它也是最快的。经常使用的东西在 L1 中，并且保持在 L1 中，直到其他东西的使用比现有的更频繁，并且 L1 中的空间较少。如果是这样，它将被移动到更大的 L2 空间。

  • L2缓存是中间层，具有更多的内存（高达几兆字节），毗邻处理器，可以在少量时钟周期内访问。这适用于从 L2 到 L3 的移动。

  • L3缓存，比 L1 和 L2 更慢，可能比主内存（RAM）快两倍。每个核心可能有自己的 L1 和 L2 缓存；因此，它们都共享 L3 缓存。大小和速度是每个缓存级别之间的主要标准变化：L1 < L2 < L3。例如，原始内存访问可能是 100 纳秒，而 L1 缓存访问可能是 0.5 纳秒。

一个现实生活中的例子是图书馆可能会在展示区放置几本最受欢迎的书籍的副本，以便快速方便地获取，但是还有一个大规模的档案馆，其中有更多的收藏品，但需要等待图书管理员去取。展示柜类似于缓存，档案馆则是大型、慢速的内存。

CPU 缓存解决的主要问题是延迟，这间接增加了吞吐量，因为访问未缓存的内存可能需要一段时间。

Linux 页面缓存 - 磁盘缓存

页面缓存，顾名思义，是 RAM 中页面的缓存，包含最近访问文件的块。RAM 充当了磁盘上页面的缓存。换句话说，它是文件内容的内核缓存。缓存的数据可以是常规文件系统文件、块设备文件或内存映射文件。每当调用read()操作时，内核首先检查数据是否存在于页面缓存中，如果找到则立即返回。否则，数据将从磁盘读取。

如果进程需要写入数据而不涉及任何缓存，必须使用O_SYNC标志，该标志保证write()命令在所有数据传输到磁盘之前不返回，或者O_DIRECT标志，该标志仅保证不会使用缓存进行数据传输。也就是说，O_DIRECT实际上取决于所使用的文件系统，不建议使用。

专用缓存（用户空间缓存）

  • Web 浏览器缓存：将经常访问的网页和图像存储到磁盘上，而不是从网络获取。而在线数据的第一次访问可能需要超过数百毫秒，第二次访问将在仅 10 毫秒内从缓存（在这种情况下是磁盘）中获取数据。

  • libc 或用户应用程序缓存：内存和磁盘缓存实现将尝试猜测您下次需要使用的内容，而浏览器缓存则会保留本地副本以备再次使用。

为什么要延迟将数据写入磁盘？

基本上有两个原因：

  • 更好地利用磁盘特性；这是效率

  • 允许应用程序在写入后立即继续；这是性能

例如，延迟磁盘访问并仅在达到一定大小时处理数据可能会提高磁盘性能，并减少 eMMC（在嵌入式系统上）的磨损平衡。每个块写入都合并为单个连续的写操作。此外，写入的数据被缓存，允许进程立即返回，以便任何后续读取都将从缓存中获取数据，从而使程序更具响应性。存储设备更喜欢少量大型操作，而不是多个小型操作。

通过稍后在永久存储上报告写操作，我们可以摆脱这些相对较慢的磁盘引入的延迟问题。

写缓存策略

根据缓存策略的不同，可以列举出几个好处：

  • 减少数据访问的延迟，从而提高应用程序性能

  • 改善存储寿命

  • 减少系统工作负载

  • 减少数据丢失的风险

缓存算法通常属于以下三种不同的策略之一：

  1. 写透 缓存，任何写操作都会自动更新内存缓存和永久存储。这种策略适用于不能容忍数据丢失的应用程序，以及写入数据然后频繁重新读取数据的应用程序（因为数据存储在缓存中，读取延迟低）。

  2. 写绕 缓存，类似于写透，不同之处在于它立即使缓存无效（这对系统也是昂贵的，因为任何写操作都会自动使缓存无效）。主要后果是任何后续读取都将从磁盘获取数据，这很慢，从而增加延迟。它防止缓存被充斥着随后不会被读取的数据。

  3. Linux 采用第三种也是最后一种策略，称为写回缓存，它可以在发生更改时每次将数据写入缓存，而不更新主存储器中的相应位置。相反，页面缓存中的相应页面被标记为脏（这项任务由 MMU 使用 TLB 完成），并添加到由内核维护的所谓列表中。只有在指定的时间间隔或在特定条件下，数据才会被写入永久存储的相应位置。当页面中的数据与页面缓存中的数据保持最新时，内核会从列表中删除页面，并且它们不会被标记为脏。

  4. 在 Linux 系统中，可以从/proc/meminfo下的Dirty中找到这个信息：

    cat /proc/meminfo | grep Dirty

刷新线程

写回缓存将 I/O 数据操作推迟到页面缓存中。一组或内核线程，称为刷新线程，负责此操作。当满足以下任一情况时，脏页写回发生：

  1. 当空闲内存低于指定阈值时，以重新获得被脏页占用的内存。

  2. 当脏数据持续到特定时期。最旧的数据被写回磁盘，以确保脏数据不会无限期地保持脏。

  3. 当用户进程调用sync()和fsync()系统调用时。这是按需写回。

设备管理的资源 - Devres

Devres 是一个内核设施，通过自动释放驱动程序中分配的资源来帮助开发人员。它简化了在init/probe/open函数中的错误处理。使用 devres，每个资源分配器都有其受管理的版本，它将负责资源释放和释放。

本节严重依赖于内核源树中的Documentation/driver-model/devres.txt文件，该文件处理 devres API 并列出支持的函数以及它们的描述。

使用资源管理函数分配的内存与设备相关联。devres 由与struct device相关联的任意大小的内存区域的链表组成。每个 devres 资源分配器将分配的资源插入列表中。资源保持可用，直到代码手动释放它，设备从系统中分离，或者驱动程序卸载。每个 devres 条目都与一个release函数相关联。释放 devres 有不同的方式。无论如何，在驱动程序分离时，所有 devres 条目都会被释放。在释放时，调用相关的释放函数，然后释放 devres 条目。

以下是驱动程序可用资源的列表：

  • 私有数据结构的内存

  • 中断（IRQs）

  • 内存区域分配（request_mem_region()）

  • 内存区域的 I/O 映射（ioremap()）

  • 缓冲内存（可能带有 DMA 映射）

  • 不同的框架数据结构：时钟、GPIO、PWM、USB 物理层、调节器、DMA 等

本章讨论的几乎每个函数都有其受管理版本。在大多数情况下，函数的受管理版本的名称是通过在原始函数名前加上devm来获得的。例如，devm_kzalloc()是kzalloc()的受管理版本。此外，参数保持不变，但向右移动，因为第一个参数是为其分配资源的设备结构。对于已经在其参数中给出了 struct device 的非受管理版本的函数，有一个例外：

void *kmalloc(size_t size, gfp_t flags)
void * devm_kmalloc(struct device *dev, size_t size, gfp_t gfp)

当设备从系统中分离或设备的驱动程序被卸载时，该内存会自动释放。如果不再需要，可以使用devm_kfree()释放内存。

旧的方法：

ret = request_irq(irq, my_isr, 0, my_name, my_data);
if(ret) {
    dev_err(dev, "Failed to register IRQ.\n");
    ret = -ENODEV;
    goto failed_register_irq; /* Unroll */
}

正确的方法：

ret = devm_request_irq(dev, irq, my_isr, 0, my_name, my_data);
if(ret) {
    dev_err(dev, "Failed to register IRQ.\n");
    return -ENODEV; /* Automatic unroll */
}

总结

这一章是最重要的章节之一。它揭开了内核中的内存管理和分配（如何以及在哪里）。每个内存方面都有详细讨论，同时也解释了 dvres。缓存机制简要讨论，以便概述 I/O 操作时底层发生了什么。这是一个坚实的基础，引入和理解下一章，即处理 DMA 的章节。

第十二章：DMA - 直接内存访问

DMA 是计算机系统的一种功能，允许设备在没有 CPU 干预的情况下访问主系统内存 RAM，从而使它们能够专注于其他任务。通常用于加速网络流量，但支持任何类型的复制。

DMA 控制器是负责 DMA 管理的外围设备。它主要出现在现代处理器和微控制器中。DMA 是一种用于执行内存读写操作而不占用 CPU 周期的功能。当需要传输一块数据时，处理器将源地址、目的地址和总字节数提供给 DMA 控制器。DMA 控制器然后自动将数据从源传输到目的地，而不占用 CPU 周期。当剩余字节数达到零时，块传输结束。

在本章中，我们将涵盖以下主题：

  • 一致和非一致的 DMA 映射，以及一致性问题

  • DMA 引擎 API

  • DMA 和 DT 绑定

设置 DMA 映射

对于任何类型的 DMA 传输，都需要提供源地址、目的地址以及要传输的字数。在外围 DMA 的情况下，外围的 FIFO 作为源或目的地。当外围作为源时，内部或外部的内存位置作为目的地地址。当外围作为目的地时，内部或外部的内存位置作为源地址。

对于外围 DMA，我们根据传输方向指定源或目的地。换句话说，DMA 传输需要合适的内存映射。这是我们将在以下部分讨论的内容。

缓存一致性和 DMA

如第十一章 内核内存管理 中所讨论的，最近访问的内存区域的副本存储在缓存中。DMA 内存也适用于这一点。事实上，两个独立设备之间共享的内存通常是缓存一致性问题的根源。缓存不一致是一个问题，因为其他设备可能不知道写入设备的更新。另一方面，缓存一致性确保每个写操作都似乎是瞬时发生的，因此共享相同内存区域的所有设备看到的是完全相同的变化序列。

在 LDD3 的以下摘录中，对一致性问题进行了详细说明：

让我们想象一个 CPU 配备了缓存和可以被设备直接使用 DMA 访问的外部内存。当 CPU 访问内存中的位置 X 时，当前值将存储在缓存中。对 X 的后续操作将更新 X 的缓存副本，但不会更新 X 的外部内存版本，假设是写回缓存。如果在下一次设备尝试访问 X 之前，缓存没有刷新到内存中，设备将收到 X 的旧值。同样，如果在设备将新值写入内存时，X 的缓存副本没有失效，那么 CPU 将操作 X 的旧值。

实际上有两种解决这个问题的方法：

  • 基于硬件的解决方案。这样的系统是一致的系统。

  • 一种基于软件的解决方案，其中操作系统负责确保缓存一致性。这样的系统称为非一致的系统。

DMA 映射

任何合适的 DMA 传输都需要合适的内存映射。DMA 映射包括分配 DMA 缓冲区并为其生成总线地址。设备实际上使用总线地址。总线地址是dma_addr_t类型的每个实例。

区分两种类型的映射：一致 DMA 映射和流式 DMA 映射。可以在多个传输中使用前者，它会自动解决缓存一致性问题。因此，它太昂贵了。流式映射有很多约束，并且不会自动解决一致性问题，尽管有解决方案，其中包括每次传输之间的几个函数调用。一致映射通常存在于驱动程序的生命周期中，而流式映射通常在 DMA 传输完成后取消映射。

当可以时应使用流式映射，当必须时应使用一致映射。

回到代码；主要头文件应包括以下内容以处理 DMA 映射：

#include <linux/dma-mapping.h>

一致映射

以下函数设置了一致映射：

void *dma_alloc_coherent(struct device *dev, size_t size,
                     dma_addr_t *dma_handle, gfp_t flag)

该函数处理缓冲区的分配和映射，并返回该缓冲区的内核虚拟地址，该地址为size字节宽，并可被 CPU 访问。dev是您的设备结构。第三个参数是一个输出参数，指向相关的总线地址。映射的内存保证是物理连续的，flag确定应如何分配内存，通常是GFP_KERNEL或GFP_ATOMIC（如果我们处于原子上下文中）。

请注意，据说这种映射是：

  • 一致（协调），因为它为执行 DMA 分配了设备的非缓存非缓冲内存

  • 同步，因为设备或 CPU 的写入可以立即被任一方读取，而不必担心缓存一致性

为了释放映射，可以使用以下函数：

void dma_free_coherent(struct device *dev, size_t size,
                 void *cpu_addr, dma_addr_t dma_handle);

这里的cpu_addr对应于dma_alloc_coherent()返回的内核虚拟地址。这种映射是昂贵的，它最少可以分配一页。实际上，它只分配 2 的幂次方的页数。页面的顺序是用int order = get_order(size)获得的。应该将此映射用于设备生命周期内持续的缓冲区。

流式 DMA 映射

流式映射有更多的约束，并且与一致映射不同，原因如下：

  • 映射需要使用已经分配的缓冲区。

  • 映射可以接受多个非连续和分散的缓冲区。

  • 映射的缓冲区属于设备而不再属于 CPU。在 CPU 可以使用缓冲区之前，应首先取消映射（在dma_unmap_single()或dma_unmap_sg()之后）。这是为了缓存目的。

  • 对于写事务（CPU 到设备），驱动程序应在映射之前将数据放入缓冲区。

  • 必须指定数据移入的方向，并且只能根据这个方向使用数据。

人们可能会想知道为什么在取消映射之前不应访问缓冲区。原因很简单：CPU 映射是可缓存的。用于流式映射的dma_map_*()系列函数将首先清除/使缓存无效，然后依赖 CPU 不访问它，直到相应的dma_unmap_*()。然后，CPU 可以访问缓冲区。

实际上有两种形式的流式映射：

  • 单个缓冲区映射，只允许单页映射

  • 分散/聚集映射，允许传递多个分散在内存中的缓冲区

对于任何映射，都应指定方向，通过include/linux/dma-direction.h中定义的enum dma_data_direction类型的符号：

enum dma_data_direction {
   DMA_BIDIRECTIONAL = 0,
   DMA_TO_DEVICE = 1,
   DMA_FROM_DEVICE = 2,
   DMA_NONE = 3,
};

单个缓冲区映射

这是用于偶尔映射的。可以使用以下设置单个缓冲区：

dma_addr_t dma_map_single(struct device *dev, void *ptr,
         size_t size, enum dma_data_direction direction);

方向应该是DMA_TO_DEVICE，DMA_FROM_DEVICE或DMA_BIDIRECTIONAL，如前面的代码所述。ptr是缓冲区的内核虚拟地址，dma_addr_t是设备的返回总线地址。确保使用真正符合您需求的方向，而不仅仅是DMA_BIDIRECTIONAL。

应该使用以下方法释放映射：

void dma_unmap_single(struct device *dev, dma_addr_t dma_addr,
              size_t size, enum dma_data_direction direction);

分散/聚集映射

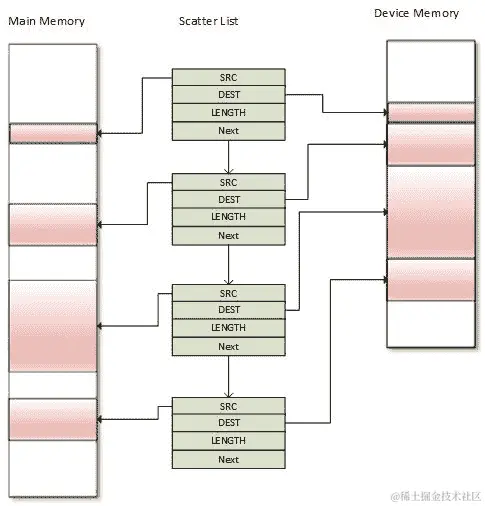

Scatter/gather 映射是一种特殊类型的流 DMA 映射，其中可以一次传输多个缓冲区区域，而不是分别映射每个缓冲区并逐个传输它们。假设您有几个可能不是物理上连续的缓冲区，所有这些缓冲区都需要同时传输到设备或从设备传输。由于以下情况可能发生：

  • 一个 readv 或 writev 系统调用

  • 磁盘 I/O 请求

  • 或者只是映射内核 I/O 缓冲区中的页面列表

内核将 scatterlist 表示为一个连贯的结构，struct scatterlist：

struct scatterlist {
   unsigned long page_link;
   unsigned int offset;
   unsigned int length;
   dma_addr_t dma_address;
   unsigned int dma_length;
};

为了设置 scatterlist 映射，应该：

  • 分配您的分散缓冲区。

  • 创建 scatter 列表的数组，并使用sg_set_buf()填充分配的内存。请注意，scatterlist 条目必须是页面大小（除了末尾）。

  • 在 scatterlist 上调用dma_map_sg()。

  • 完成 DMA 后，调用dma_unmap_sg()取消映射 scatterlist。

虽然可以通过分别映射每个缓冲区来一次性发送多个缓冲区的内容，但是 scatter/gather 可以通过将 scatterlist 的指针和长度一起发送到设备来一次性发送所有缓冲区的内容，长度是列表中的条目数：

u32 *wbuf, *wbuf2, *wbuf3;
wbuf = kzalloc(SDMA_BUF_SIZE, GFP_DMA);
wbuf2 = kzalloc(SDMA_BUF_SIZE, GFP_DMA);
wbuf3 = kzalloc(SDMA_BUF_SIZE/2, GFP_DMA);

struct scatterlist sg[3];
sg_init_table(sg, 3);
sg_set_buf(&sg[0], wbuf, SDMA_BUF_SIZE);
sg_set_buf(&sg[1], wbuf2, SDMA_BUF_SIZE);
sg_set_buf(&sg[2], wbuf3, SDMA_BUF_SIZE/2);
ret = dma_map_sg(NULL, sg, 3, DMA_MEM_TO_MEM);

适用于单缓冲区映射部分的相同规则也适用于 scatter/gather。

DMA scatter/gather

dma_map_sg()和dma_unmap_sg()负责缓存一致性。但是，如果需要使用相同的映射来在 DMA 传输之间访问（读/写）数据，则必须以适当的方式在每次传输之间同步缓冲区，通过dma_sync_sg_for_cpu()（如果 CPU 需要访问缓冲区）或dma_sync_sg_for_device()（如果是设备）。单个区域映射的类似函数是dma_sync_single_for_cpu()和dma_sync_single_for_device()：

void dma_sync_sg_for_cpu(struct device *dev,
                         struct scatterlist *sg,
                         int nents,
                         enum dma_data_direction direction);
void dma_sync_sg_for_device(struct device *dev,
                          struct scatterlist *sg, int nents,
                          enum dma_data_direction direction);

void dma_sync_single_for_cpu(struct device *dev, dma_addr_t addr,
                           size_t size,
                           enum dma_data_direction dir)

void dma_sync_single_for_device(struct device *dev,
                           dma_addr_t addr, size_t size,
                           enum dma_data_direction dir)

在缓冲区被取消映射后，无需再次调用前面的函数。您只需读取内容。

完成的概念

本节将简要描述完成和 DMA 传输使用的 API 的必要部分。有关完整的描述，请随时查看内核文档Documentation/scheduler/completion.txt。内核编程中的一个常见模式涉及启动当前线程之外的某些活动，然后等待该活动完成。

在等待缓冲区被使用时，完成是sleep()的一个很好的替代方案。它适用于感知数据，这正是 DMA 回调所做的。

使用完成需要这个头文件：

<linux/completion.h>

与其他内核设施数据结构一样，可以静态或动态地创建struct completion结构的实例：

  • 静态声明和初始化如下：
 DECLARE_COMPLETION(my_comp);
  • 动态分配如下：
struct completion my_comp;
init_completion(&my_comp);

当驱动程序开始一些必须等待完成的工作（在我们的情况下是 DMA 事务）时，它只需将完成事件传递给wait_for_completion()函数：

void wait_for_completion(struct completion *comp);

当代码的其他部分决定完成已经发生（事务完成）时，它可以唤醒任何等待的人（实际上是需要访问 DMA 缓冲区的代码）：

void complete(struct completion *comp);
void complete_all(struct completion *comp);

可以猜到，complete()只会唤醒一个等待的进程，而complete_all()会唤醒每一个等待该事件的进程。即使在调用wait_for_completion()之前调用complete()，完成也是以这样一种方式实现的，即它们将正常工作。

随着下一节中使用的代码示例，您将更好地了解这是如何工作的。

DMA 引擎 API

DMA 引擎是用于开发 DMA 控制器驱动程序的通用内核框架。DMA 的主要目标是在复制内存时卸载 CPU。通过使用通道，可以通过 DMA 引擎委托事务（I/O 数据传输）。DMA 引擎通过其驱动程序/API 公开一组通道，其他设备（从设备）可以使用这些通道。

DMA 引擎布局

在这里，我们将简单地介绍（从设备）API，这仅适用于从设备 DMA 使用。这里的强制性标头如下：

 #include <linux/dmaengine.h>

从设备 DMA 的使用非常简单，包括以下步骤：

  1. 分配 DMA 从设备通道。

  2. 设置从设备和控制器特定参数。

  3. 获取事务的描述符。

  4. 提交事务。

  5. 发出挂起的请求并等待回调通知。

可以将 DMA 通道视为 I/O 数据传输的高速公路

分配 DMA 从设备通道

使用dma_request_channel()请求通道。其原型如下：

struct dma_chan *dma_request_channel(const dma_cap_mask_t *mask,
                          dma_filter_fn fn, void *fn_param);

mask是一个位图掩码，表示通道必须满足的功能。主要用于指定驱动程序需要执行的传输类型：

enum dma_transaction_type {
    DMA_MEMCPY,     /* Memory to memory copy */
    DMA_XOR,        /* Memory to memory XOR*/
    DMA_PQ,         /* Memory to memory P+Q computation */
    DMA_XOR_VAL,    /* Memory buffer parity check using XOR */
    DMA_PQ_VAL,     /* Memory buffer parity check using P+Q */
    DMA_INTERRUPT,  /* The device is able to generrate dummy transfer that will generate interrupts */
    DMA_SG,         /* Memory to memory scatter gather */
    DMA_PRIVATE,    /* channels are not to be used for global memcpy. Usually used with DMA_SLAVE */
    DMA_SLAVE,      /* Memory to device transfers */
    DMA_CYCLIC,     /* Device is ableto handle cyclic tranfers */
    DMA_INTERLEAVE, /* Memoty to memory interleaved transfer */
}

dma_cap_zero()和dma_cap_set()函数用于清除掩码并设置我们需要的功能。例如：

dma_cap_mask my_dma_cap_mask;
struct dma_chan *chan;
dma_cap_zero(my_dma_cap_mask);
dma_cap_set(DMA_MEMCPY, my_dma_cap_mask); /* Memory to memory copy */
chan = dma_request_channel(my_dma_cap_mask, NULL, NULL);

在上述摘录中，dma_filter_fn被定义为：

typedef bool (*dma_filter_fn)(struct dma_chan *chan,
                void *filter_param);

如果filter_fn参数（可选）为NULL，dma_request_channel()将简单地返回满足能力掩码的第一个通道。否则，当掩码参数不足以指定必要的通道时，可以使用filter_fn例程作为系统中可用通道的过滤器。内核会为系统中的每个空闲通道调用filter_fn例程。在找到合适的通道时，filter_fn应返回DMA_ACK，这将标记给定通道为dma_request_channel()的返回值。

通过此接口分配的通道对调用者是独占的，直到调用dma_release_channel()为止：

void dma_release_channel(struct dma_chan *chan)

设置从设备和控制器特定参数

这一步引入了一个新的数据结构struct dma_slave_config，它表示 DMA 从设备通道的运行时配置。这允许客户端指定设置，例如 DMA 方向、DMA 地址、总线宽度、DMA 突发长度等。

int dmaengine_slave_config(struct dma_chan *chan,
struct dma_slave_config *config)

struct dma_slave_config结构如下：

/*
 * Please refer to the complete description in
 * include/linux/dmaengine.h
 */
struct dma_slave_config {
   enum dma_transfer_direction direction;
   phys_addr_t src_addr;
   phys_addr_t dst_addr;
   enum dma_slave_buswidth src_addr_width;
   enum dma_slave_buswidth dst_addr_width;
   u32 src_maxburst;
   u32 dst_maxburst;
   [...]
};

以下是结构中每个元素的含义：

  • direction：这表示数据当前是否应该在此从设备通道上进出。可能的值为：
/* dma transfer mode and direction indicator */
enum dma_transfer_direction {
    DMA_MEM_TO_MEM, /* Async/Memcpy mode */
    DMA_MEM_TO_DEV, /* From Memory to Device */
    DMA_DEV_TO_MEM, /* From Device to Memory */
    DMA_DEV_TO_DEV, /* From Device to Device */
    [...]
};

  • src_addr：这是 DMA 从设备数据应该被读取（RX）的缓冲区的物理地址（实际上是总线地址）。如果源是内存，则此元素将被忽略。dst_addr是 DMA 从设备数据应该被写入（TX）的缓冲区的物理地址（实际上是总线地址），如果源是内存，则将被忽略。src_addr_width是 DMA 数据应该被读取的源（RX）寄存器的宽度（以字节为单位）。如果源是内存，根据架构的不同可能会被忽略。合法的值为 1、2、4 或 8。因此，dst_addr_width与src_addr_width相同，但用于目标（TX）。

  • 任何总线宽度必顺为以下枚举值之一：

enum dma_slave_buswidth {
        DMA_SLAVE_BUSWIDTH_UNDEFINED = 0,
        DMA_SLAVE_BUSWIDTH_1_BYTE = 1,
        DMA_SLAVE_BUSWIDTH_2_BYTES = 2,
        DMA_SLAVE_BUSWIDTH_3_BYTES = 3,
        DMA_SLAVE_BUSWIDTH_4_BYTES = 4,
        DMA_SLAVE_BUSWIDTH_8_BYTES = 8,
        DMA_SLAVE_BUSWIDTH_16_BYTES = 16,
        DMA_SLAVE_BUSWIDTH_32_BYTES = 32,
        DMA_SLAVE_BUSWIDTH_64_BYTES = 64,
};
  • src_maxburs：这是可以一次发送到设备的最大字数（在这里，将字视为src_addr_width成员的单位，而不是字节）。通常是 I/O 外围设备上 FIFO 深度的一半，以防止溢出。这可能适用于内存源，也可能不适用。dst_maxburst与src_maxburst相同，但用于目标。

例如：

struct dma_chan *my_dma_chan;
dma_addr_t dma_src, dma_dst;
struct dma_slave_config my_dma_cfg = {0};

/* No filter callback, neither filter param */
my_dma_chan = dma_request_channel(my_dma_cap_mask, 0, NULL);

/* scr_addr and dst_addr are ignored in this structure for mem to mem copy */
my_dma_cfg.direction = DMA_MEM_TO_MEM;
my_dma_cfg.dst_addr_width = DMA_SLAVE_BUSWIDTH_32_BYTES;

dmaengine_slave_config(my_dma_chan, &my_dma_cfg);

char *rx_data, *tx_data;
/* No error check */
rx_data = kzalloc(BUFFER_SIZE, GFP_DMA);
tx_data = kzalloc(BUFFER_SIZE, GFP_DMA);

feed_data(tx_data);

/* get dma addresses */
dma_src_addr = dma_map_single(NULL, tx_data,
BUFFER_SIZE, DMA_MEM_TO_MEM);
dma_dst_addr = dma_map_single(NULL, rx_data,
BUFFER_SIZE, DMA_MEM_TO_MEM);

在上述摘录中，我们调用dma_request_channel()函数以获取 DMA 通道的所有者芯片，然后调用dmaengine_slave_config()来应用其配置。调用dma_map_single()以映射 rx 和 tx 缓冲区，以便可以用于 DMA 的目的。

获取事务的描述符

如果您记得本节的第一步，当请求 DMA 通道时，返回值是struct dma_chan结构的一个实例。如果您查看include/linux/dmaengine.h中的定义，您会注意到它包含一个struct dma_device *device字段，表示提供通道的 DMA 设备（实际上是控制器）。这个控制器的内核驱动程序负责（这是内核 API 对 DMA 控制器驱动程序施加的规则）暴露一组函数来准备 DMA 事务，其中每个函数对应一个 DMA 事务类型（在第 1 步中枚举）。根据事务类型，您别无选择，只能选择专用函数。其中一些函数是：

  • device_prep_dma_memcpy()：准备 memcpy 操作

  • device_prep_dma_sg()：准备分散/聚集的 memcpy 操作

  • device_prep_dma_xor()：进行 xor 操作

  • device_prep_dma_xor_val()：准备 xor 验证操作

  • device_prep_dma_pq()：准备 pq 操作

  • device_prep_dma_pq_val()：准备 pqzero_sum 操作

  • device_prep_dma_memset()：准备 memset 操作

  • device_prep_dma_memset_sg()：对分散列表进行 memset 操作

  • device_prep_slave_sg()：准备从属 DMA 操作

  • device_prep_interleaved_dma()：以通用方式传输表达式

让我们看看drivers/dma/imx-sdma.c，这是 i.MX6 DMA 控制器（SDMA）驱动程序。这些函数中的每一个都返回一个指向struct dma_async_tx_descriptor结构的指针，对应于事务描述符。对于内存到内存的复制，可以使用device_prep_dma_memcpy：

struct dma_device *dma_dev = my_dma_chan->device;
struct dma_async_tx_descriptor *tx = NULL;

tx = dma_dev->device_prep_dma_memcpy(my_dma_chan, dma_dst_addr,
dma_src_addr, BUFFER_SIZE, 0);

if (!tx) {
    printk(KERN_ERR "%s: Failed to prepare DMA transfer\n",
               __FUNCTION__);
    /* dma_unmap_* the buffer */
}

实际上，我们应该使用dmaengine_prep_* DMA 引擎 API。只需注意，这些函数在内部执行了我们之前执行的操作。例如，对于内存到内存，可以使用device_prep_dma_memcpy()函数：

struct dma_async_tx_descriptor *(*device_prep_dma_memcpy)(
         struct dma_chan *chan, dma_addr_t dst, dma_addr_t src,
         size_t len, unsigned long flags)

我们的示例变成了：

struct dma_async_tx_descriptor *tx = NULL;
tx = dma_dev->device_prep_dma_memcpy(my_dma_chan, dma_dst_addr,
dma_src_addr, BUFFER_SIZE, 0);
if (!tx) {
    printk(KERN_ERR "%s: Failed to prepare DMA transfer\n",
               __FUNCTION__);
    /* dma_unmap_* the buffer */
}

请查看include/linux/dmaengine.h，在struct dma_device结构的定义中，看看所有这些挂钩是如何实现的。

提交事务

要将事务放入驱动程序的挂起队列中，可以使用dmaengine_submit()。一旦描述符准备好并添加了回调信息，就应该将其放在 DMA 引擎驱动程序的挂起队列中：

dma_cookie_t dmaengine_submit(struct dma_async_tx_descriptor *desc)

这个函数返回一个 cookie，可以用它来通过其他 DMA 引擎检查 DMA 活动的进度。dmaengine_submit()不会启动 DMA 操作，它只是将其添加到挂起队列中。如何启动事务将在下一步中讨论：

struct completion transfer_ok;
init_completion(&transfer_ok);
tx->callback = my_dma_callback;

/* Submit our dma transfer */
dma_cookie_t cookie = dmaengine_submit(tx);

if (dma_submit_error(cookie)) {
    printk(KERN_ERR "%s: Failed to start DMA transfer\n", __FUNCTION__);
    /* Handle that */
[...]
}

发出挂起的 DMA 请求并等待回调通知

启动事务是 DMA 传输设置的最后一步。通过在通道的挂起队列上调用dma_async_issue_pending()来激活通道中的事务。如果通道空闲，则启动队列中的第一个事务，并排队后续事务。在 DMA 操作完成后，启动队列中的下一个事务，并触发一个 tasklet。这个 tasklet 负责调用客户驱动程序完成回调例程进行通知，如果设置：

void dma_async_issue_pending(struct dma_chan *chan);

一个示例可能如下所示：

dma_async_issue_pending(my_dma_chan);
wait_for_completion(&transfer_ok);

dma_unmap_single(my_dma_chan->device->dev, dma_src_addr,
BUFFER_SIZE, DMA_MEM_TO_MEM);
dma_unmap_single(my_dma_chan->device->dev, dma_src_addr,
               BUFFER_SIZE, DMA_MEM_TO_MEM);

/* Process buffer through rx_data and tx_data virtualaddresses. */

wait_for_completion()函数将阻塞，直到我们的 DMA 回调被调用，这将更新（完成）我们的完成变量，以便恢复先前被阻塞的代码。这是while (!done) msleep(SOME_TIME);的一个合适的替代方法。

static void my_dma_callback()
{
    complete(transfer_ok);
    return;
}

实际发出挂起事务的 DMA 引擎 API 函数是dmaengine_issue_pending(struct dma_chan *chan)，它是对dma_async_issue_pending()的封装。

将所有内容放在一起 - NXP SDMA（i.MX6）

SDMA 引擎是 i.MX6 中的可编程控制器，每个外设在此控制器中都有自己的复制功能。使用此enum来确定它们的地址：

enum sdma_peripheral_type {
    IMX_DMATYPE_SSI,    /* MCU domain SSI */
    IMX_DMATYPE_SSI_SP, /* Shared SSI */
    IMX_DMATYPE_MMC,    /* MMC */
    IMX_DMATYPE_SDHC,   /* SDHC */
    IMX_DMATYPE_UART,   /* MCU domain UART */
    IMX_DMATYPE_UART_SP,    /* Shared UART */
    IMX_DMATYPE_FIRI,   /* FIRI */
    IMX_DMATYPE_CSPI,   /* MCU domain CSPI */
    IMX_DMATYPE_CSPI_SP,    /* Shared CSPI */
    IMX_DMATYPE_SIM,    /* SIM */
    IMX_DMATYPE_ATA,    /* ATA */
    IMX_DMATYPE_CCM,    /* CCM */
    IMX_DMATYPE_EXT,    /* External peripheral */
    IMX_DMATYPE_MSHC,   /* Memory Stick Host Controller */
    IMX_DMATYPE_MSHC_SP, /* Shared Memory Stick Host Controller */
    IMX_DMATYPE_DSP,    /* DSP */
    IMX_DMATYPE_MEMORY, /* Memory */
    IMX_DMATYPE_FIFO_MEMORY,/* FIFO type Memory */
    IMX_DMATYPE_SPDIF,  /* SPDIF */
    IMX_DMATYPE_IPU_MEMORY, /* IPU Memory */
    IMX_DMATYPE_ASRC,   /* ASRC */
    IMX_DMATYPE_ESAI,   /* ESAI */
    IMX_DMATYPE_SSI_DUAL,   /* SSI Dual FIFO */
    IMX_DMATYPE_ASRC_SP,    /* Shared ASRC */
    IMX_DMATYPE_SAI,    /* SAI */
};

尽管通用 DMA 引擎 API，任何构造函数都可以提供自己的自定义数据结构。这适用于imx_dma_data结构，它是一个私有数据（用于描述需要使用的 DMA 设备类型），将传递给过滤回调中struct dma_chan的.private字段：

struct imx_dma_data {
    int dma_request; /* DMA request line */
    int dma_request2; /* secondary DMA request line */
    enum sdma_peripheral_type peripheral_type;
    int priority;
};

enum imx_dma_prio {
    DMA_PRIO_HIGH = 0,
    DMA_PRIO_MEDIUM = 1,
    DMA_PRIO_LOW = 2
};

这些结构和枚举都是特定于 i.MX 的，并在include/linux/platform_data/dma-imx.h中定义。现在，让我们编写我们的内核 DMA 模块。它分配两个缓冲区（源和目标）。用预定义数据填充源，并执行事务以将 src 复制到 dst。可以通过使用来自用户空间的数据（copy_from_user()）来改进此模块。此驱动程序受到 imx-test 软件包中提供的驱动程序的启发：

#include <linux/module.h>
#include <linux/slab.h>     /* for kmalloc */
#include <linux/init.h>
#include <linux/dma-mapping.h>
#include <linux/fs.h>
#include <linux/version.h>
#if (LINUX_VERSION_CODE >= KERNEL_VERSION(3,0,35))
#include <linux/platform_data/dma-imx.h>
#else
#include <mach/dma.h>
#endif

#include <linux/dmaengine.h>
#include <linux/device.h>

#include <linux/io.h>
#include <linux/delay.h>

static int gMajor; /* major number of device */
static struct class *dma_tm_class;
u32 *wbuf;  /* source buffer */
u32 *rbuf;  /* destinationn buffer */

struct dma_chan *dma_m2m_chan;  /* our dma channel */
struct completion dma_m2m_ok;   /* completion variable used in the DMA callback */
#define SDMA_BUF_SIZE  1024

让我们定义过滤函数。当请求 DMA 通道时，控制器驱动程序可能会在通道列表中进行查找。对于细粒度的查找，可以提供一个回调方法，该方法将在找到的每个通道上调用。然后由回调来选择要使用的合适通道：

static bool dma_m2m_filter(struct dma_chan *chan, void *param)
{
    if (!imx_dma_is_general_purpose(chan))
        return false;
    chan->private = param;
    return true;
}

imx_dma_is_general_purpose是一个特殊函数，用于检查控制器驱动程序的名称。open函数将分配缓冲区并请求 DMA 通道，给定我们的过滤函数作为回调：

int sdma_open(struct inode * inode, struct file * filp)
{
    dma_cap_mask_t dma_m2m_mask;
    struct imx_dma_data m2m_dma_data = {0};

    init_completion(&dma_m2m_ok);

    dma_cap_zero(dma_m2m_mask);
    dma_cap_set(DMA_MEMCPY, dma_m2m_mask); /* Set channel capacities */
    m2m_dma_data.peripheral_type = IMX_DMATYPE_MEMORY; /* choose the dma device type. This is proper to i.MX */
    m2m_dma_data.priority = DMA_PRIO_HIGH;  /* we need high priority */

    dma_m2m_chan = dma_request_channel(dma_m2m_mask, dma_m2m_filter, &m2m_dma_data);
    if (!dma_m2m_chan) {
        printk("Error opening the SDMA memory to memory channel\n");
        return -EINVAL;
    }

    wbuf = kzalloc(SDMA_BUF_SIZE, GFP_DMA);
    if(!wbuf) {
        printk("error wbuf !!!!!!!!!!!\n");
        return -1;
    }

    rbuf = kzalloc(SDMA_BUF_SIZE, GFP_DMA);
    if(!rbuf) {
        printk("error rbuf !!!!!!!!!!!\n");
        return -1;
    }

    return 0;
}

release函数只是open函数的反向操作；它释放缓冲区并释放 DMA 通道：

int sdma_release(struct inode * inode, struct file * filp)
{
    dma_release_channel(dma_m2m_chan);
    dma_m2m_chan = NULL;
    kfree(wbuf);
    kfree(rbuf);
    return 0;
}

在read函数中，我们只是比较源缓冲区和目标缓冲区，并通知用户结果。

ssize_t sdma_read (struct file *filp, char __user * buf,
size_t count, loff_t * offset)
{
    int i;
    for (i=0; i<SDMA_BUF_SIZE/4; i++) {
        if (*(rbuf+i) != *(wbuf+i)) {
            printk("Single DMA buffer copy falled!,r=%x,w=%x,%d\n", *(rbuf+i), *(wbuf+i), i);
            return 0;
        }
    }
    printk("buffer copy passed!\n");
    return 0;
}

我们使用完成来在事务终止时得到通知（唤醒）。此回调在我们的事务完成后调用，并将我们的完成变量设置为完成状态：

static void dma_m2m_callback(void *data)
{
    printk("in %s\n",__func__);
    complete(&dma_m2m_ok);
    return ;
}

在write函数中，我们用数据填充源缓冲区，执行 DMA 映射以获取与我们的源和目标缓冲区对应的物理地址，并调用device_prep_dma_memcpy来获取事务描述符。然后，将该事务描述符提交给 DMA 引擎，使用dmaengine_submit，这时并不执行我们的事务。只有在我们在 DMA 通道上调用dma_async_issue_pending后，我们的待处理事务才会被处理：

ssize_t sdma_write(struct file * filp, const char __user * buf,

                         size_t count, loff_t * offset)
{
    u32 i;
    struct dma_slave_config dma_m2m_config = {0};
    struct dma_async_tx_descriptor *dma_m2m_desc; /* transaction descriptor */
    dma_addr_t dma_src, dma_dst;

    /* No copy_from_user, we just fill the source buffer with predefined data */
    for (i=0; i<SDMA_BUF_SIZE/4; i++) {
        *(wbuf + i) = 0x56565656;
    }

    dma_m2m_config.direction = DMA_MEM_TO_MEM;
    dma_m2m_config.dst_addr_width = DMA_SLAVE_BUSWIDTH_4_BYTES;
    dmaengine_slave_config(dma_m2m_chan, &dma_m2m_config);

    dma_src = dma_map_single(NULL, wbuf, SDMA_BUF_SIZE, DMA_TO_DEVICE);
    dma_dst = dma_map_single(NULL, rbuf, SDMA_BUF_SIZE, DMA_FROM_DEVICE);
    dma_m2m_desc = dma_m2m_chan->device->device_prep_dma_memcpy(dma_m2m_chan, dma_dst, dma_src, SDMA_BUF_SIZE,0);
    if (!dma_m2m_desc)
        printk("prep error!!\n");
    dma_m2m_desc->callback = dma_m2m_callback;
    dmaengine_submit(dma_m2m_desc);
    dma_async_issue_pending(dma_m2m_chan);
    wait_for_completion(&dma_m2m_ok);
    dma_unmap_single(NULL, dma_src, SDMA_BUF_SIZE, DMA_TO_DEVICE);
    dma_unmap_single(NULL, dma_dst, SDMA_BUF_SIZE, DMA_FROM_DEVICE);

    return 0;
}

struct file_operations dma_fops = {
    open: sdma_open,
    release: sdma_release,
    read: sdma_read,
    write: sdma_write,
};

完整的代码可在书的存储库中找到：chapter-12/imx-sdma/imx-sdma-single.c。还有一个模块，可以执行相同的任务，但使用分散/聚集映射：chapter-12/imx-sdma/imx-sdma-scatter-gather.c。

DMA DT 绑定

DMA 通道的 DT 绑定取决于 DMA 控制器节点，这是 SoC 相关的，一些参数（如 DMA 单元格）可能因 SoC 而异。此示例仅关注 i.MX SDMA 控制器，可以在内核源码中找到，位于Documentation/devicetree/bindings/dma/fsl-imx-sdma.txt。

使用者绑定

根据 SDMA 事件映射表，以下代码显示了 i.MX 6Dual/6Quad 外围设备的 DMA 请求信号：

uart1: serial@02020000 {
    compatible = "fsl,imx6sx-uart", "fsl,imx21-uart";
    reg = <0x02020000 0x4000>;
    interrupts = <GIC_SPI 26 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clks IMX6SX_CLK_UART_IPG>,
                <&clks IMX6SX_CLK_UART_SERIAL>;
    clock-names = "ipg", "per";
    dmas = <&sdma 25 4 0>, <&sdma 26 4 0>;
    dma-names = "rx", "tx";
    status = "disabled";
};

DMA 属性中的第二个单元格（25和26）对应于 DMA 请求/事件 ID。这些值来自 SoC 手册（在我们的情况下是 i.MX53）。请查看community.nxp.com/servlet/JiveServlet/download/614186-1-373516/iMX6_Firmware_Guide.pdf和 Linux 参考手册community.nxp.com/servlet/JiveServlet/download/614186-1-373515/i.MX_Linux_Reference_Manual.pdf。

第三个单元格指示要使用的优先级。请求指定参数的驱动程序代码在下面定义。可以在内核源树的drivers/tty/serial/imx.c中找到完整的代码：

static int imx_uart_dma_init(struct imx_port *sport)
{
    struct dma_slave_config slave_config = {};
    struct device *dev = sport->port.dev;
    int ret;

    /* Prepare for RX : */
    sport->dma_chan_rx = dma_request_slave_channel(dev, "rx");
    if (!sport->dma_chan_rx) {
        [...] /* cannot get the DMA channel. handle error */
    }

    slave_config.direction = DMA_DEV_TO_MEM;
    slave_config.src_addr = sport->port.mapbase + URXD0;
    slave_config.src_addr_width = DMA_SLAVE_BUSWIDTH_1_BYTE;
    /* one byte less than the watermark level to enable the aging timer */
    slave_config.src_maxburst = RXTL_DMA - 1;
    ret = dmaengine_slave_config(sport->dma_chan_rx, &slave_config);
    if (ret) {
        [...] /* handle error */
    }

    sport->rx_buf = kzalloc(PAGE_SIZE, GFP_KERNEL);
    if (!sport->rx_buf) {
        [...] /* handle error */
    }

    /* Prepare for TX : */
    sport->dma_chan_tx = dma_request_slave_channel(dev, "tx");
    if (!sport->dma_chan_tx) {
        [...] /* cannot get the DMA channel. handle error */
    }

    slave_config.direction = DMA_MEM_TO_DEV;
    slave_config.dst_addr = sport->port.mapbase + URTX0;
    slave_config.dst_addr_width = DMA_SLAVE_BUSWIDTH_1_BYTE;
    slave_config.dst_maxburst = TXTL_DMA;
    ret = dmaengine_slave_config(sport->dma_chan_tx, &slave_config);
    if (ret) {
        [...] /* handle error */
    }
    [...]
}

这里的魔法调用是dma_request_slave_channel()函数，它将使用of_dma_request_slave_channel()解析设备节点（在 DT 中），以根据 DMA 名称（参考第六章中的命名资源，设备树的概念）收集通道设置。

摘要

DMA 是许多现代 CPU 中的一个功能。本章为您提供了使用内核 DMA 映射和 DMA 引擎 API 的必要步骤，以充分利用此设备。在本章之后，我毫无疑问您将能够设置至少一个内存到内存的 DMA 传输。可以在内核源树中的*Documentation/dmaengine/*中找到更多信息。因此，下一章涉及一个完全不同的主题——Linux 设备模型。

avatar
文章
阅读
粉丝
