第十八章：用于金融时间序列和卫星图像的 CNNs
在本章中，我们介绍了一系列我们将在 第四部分 中涵盖的专业深度学习架构中的第一个。深度卷积神经网络（CNNs）已在各种计算机视觉任务中实现了超人类的表现，如分类图像和视频以及检测和识别图像中的对象。CNNs 也可以从具有与图像数据相似特征的时间序列数据中提取信号，并已成功应用于语音识别（Abdel-Hamid 等人，2014 年）。此外，它们已被证明在各个领域的时间序列分类中提供了最先进的性能（Ismail Fawaz 等人，2019 年）。
CNNs 是根据一种称为卷积的线性代数操作命名的，该操作在其至少一个层次中替代了前馈网络（在上一章中讨论过）中典型的矩阵乘法。我们将展示卷积的工作原理以及它们为什么特别适合具有某种规则结构的数据，通常在图像中发现，但也存在于时间序列中。
CNN 架构的研究进展非常迅速，不断涌现出可以提高基准性能的新架构。我们将描述一组成功应用中一直使用的构建块，并演示如何通过使用对于输入更接近的 CNN 层的预训练权重来加快学习，同时微调最终层以完成特定任务。我们还将说明如何将 CNNs 用于特定的计算机视觉任务，如目标检测。
CNNs 可以通过从图像或（多个）时间序列数据中生成信号来构建交易策略：
-
卫星数据可以通过农业区域、矿区或像油轮这样的交通网络的航拍图像来预示未来商品趋势，包括某些作物或原材料的供应。例如，来自购物中心的监控摄像头视频可以用来追踪和预测消费者活动。
-
时间序列数据涵盖了非常广泛的数据来源，CNNs 利用其与图像的结构相似性已被证明可以提供高质量的分类结果。
我们将创建一个基于 CNN 预测的交易策略，该策略使用经过特意格式化的像图像一样的时间序列数据，并演示如何构建一个用于分类卫星图像的 CNN。
更具体地，在本章中，您将学习以下内容：
-
如何使用几个构建块有效地模拟网格状数据的 CNNs
-
使用 TensorFlow 对图像和时间序列数据进行训练、调整和正则化的 CNNs
-
使用迁移学习来简化 CNNs，即使数据较少
-
使用格式化为图像的时间序列数据的 CNN 对收益预测设计交易策略
-
如何分类卫星图像
你可以在对应的 GitHub 仓库目录中找到本章的代码示例和其他资源链接。笔记本包括图像的彩色版本。
如何训练卷积神经网络来建模网格数据
卷积神经网络在概念上类似于前馈 神经网络（NNs）：它们由带有权重和偏置的单元组成，训练过程调整这些参数，以根据损失函数优化给定输入的网络输出。它们最常用于分类。每个单元使用其参数对输入数据或从其他单元接收到的激活应用线性操作，通常跟随非线性变换。
整体网络模型了一个 可微分函数，它将原始数据，如图像像素，映射到类概率，使用类似 softmax 的输出激活函数。卷积神经网络使用诸如交叉熵损失之类的目标函数来用单个指标衡量输出的质量。它们还依赖于相对于网络参数的损失的梯度，通过反向传播进行学习。
全连接层的前馈神经网络在具有大量像素值的高维图像数据上不易扩展。即使是我们将在下一节中使用的 CIFAR-10 数据集中包含的低分辨率图像也包含 32×32 像素，每个像素由 8 位表示多达 256 种不同的颜色值。例如，对于 RGB 色彩模型的红、绿和蓝三个通道，完全连接的输入层中的单个单元意味着 32 × 32 × 3 = 3,072 个权重。对于标准分辨率 640×480 像素来说，单个输入单元已经产生接近 100 万个权重。具有几层有意义宽度的深度结构很快导致参数数量激增，在训练期间过拟合几乎是肯定的。
全连接的前馈神经网络对输入数据的局部结构不做任何假设，因此对特征进行任意重排序对训练结果没有影响。相比之下，卷积神经网络做出了 关键假设，即 数据具有网格状拓扑结构，并且 局部结构很重要。换句话说，它们编码了这样一种假设：输入具有图像数据通常具有的结构：像素形成一个二维网格，可能有多个通道来表示颜色信号的组成部分。此外，附近像素的值可能比遥远的数据点更相关于检测边缘和角落等关键特征。自然地，最初的卷积神经网络应用，如手写识别，集中在图像数据上。
随着时间的推移，研究人员逐渐认识到时间序列数据中的类似特征，扩大了 CNN 的有效使用范围。时间序列数据包含在时间轴上创建的间隔的测量值，形成沿时间轴的一维网格，例如给定股票的滞后回报。 还可以具有第二个维度，该维度具有此股票和相同时间段的其他特征。 最后，我们可以使用第三维来表示其他股票。
超出图像的常见 CNN 用例还包括音频数据，无论是在时间域中的一维波形还是在傅里叶变换后的频率域中的二维频谱。CNN 也在 AlphaGo 中扮演了关键角色，这是第一个击败人类的围棋算法，在那里它们评估了网格状棋盘上的不同位置。
编码网格状拓扑假设的最重要元素是给 CNN 命名的卷积操作，与池化相结合。我们将看到，关于输入和输出数据之间的功能关系的具体假设意味着 CNN 需要更少的参数并更有效地计算。
在本节中，我们将解释卷积和池化层如何学习提取局部特征的过滤器，以及为什么这些操作特别适用于具有刚刚描述的结构的数据。最先进的 CNN 将许多这些基本构建块组合在一起，以实现上一章描述的分层表示学习。我们最后将描述过去十年中关键的架构创新，这些创新带来了巨大的性能改进。
从手工编码到从数据中学习过滤器
对于图像数据，这种局部结构传统上推动了开发手工编码过滤器的发展，这些过滤器提取这样的模式以供机器学习（ML）模型使用。
图 18.1展示了设计用于检测特定边缘的简单过滤器的效果。笔记本filter_example.ipynb演示了如何在卷积网络中使用手工编码的过滤器，并可视化图像的结果转换。 过滤器是一个矩阵中排列的简单的[-1, 1]模式，显示在图的右上方。 在每个过滤器下面，显示其效果； 它们有点微妙，将在随附笔记本中更容易看到。
图 18.1：应用于图像的基本边缘过滤器的结果
相比之下，卷积层旨在从数据中学习这种局部特征表示。一个关键的见解是将它们的输入，称为接受域，限制在输入的一个小区域内，以便它捕获反映常见模式如边缘或角落的基本像素组合。这样的模式可能出现在图像的任何地方，因此 CNN 也需要识别不同位置和可能有小变化的类似模式。
随后的层次学习合成这些局部特征，以检测高阶特征。GitHub 上的链接资源包括一些我们在下一节关于参考架构中介绍的深度架构学习到的卷积神经网络卷积核的可视化示例。
卷积层中元素的操作方式
卷积层整合了三种架构思想，使得学习到的特征表示在某种程度上对移位、尺度变化和失真具有不变性：
-
稀疏连接而不是密集连接
-
权重共享
-
空间或时间下采样
此外，卷积层允许输入的大小可变。我们将逐步介绍一个典型的卷积层，并依次描述每个思想。

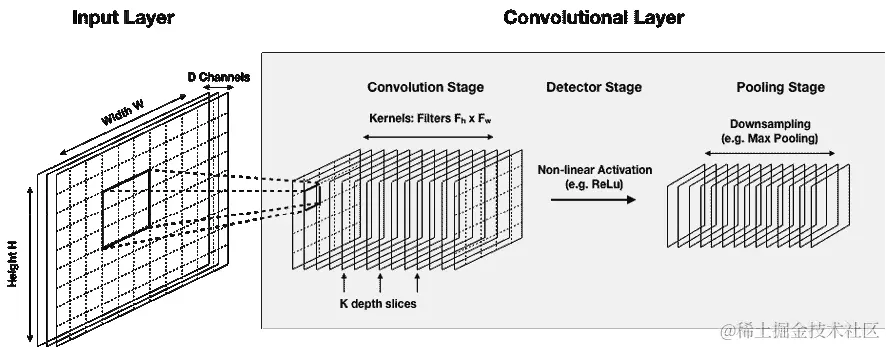

图 18.2概述了通常在三维卷积层中发生的一系列操作，假设图像数据输入具有高度、宽度和深度三个维度，或者通道数。像素值的范围取决于位表示，例如，8 位表示为[0, 255]。或者，宽度轴可以表示时间，高度可以表示不同的特征，通道可以捕捉到关于不同对象的观察，例如股票。
图 18.2：二维卷积层中的典型操作
连续的计算通过卷积、探测器和池化阶段处理输入，我们在接下来的三节中描述了这些阶段。在图 18.2中描绘的例子中，卷积层接收三维输入并产生相同维度的输出。
当代的卷积神经网络由多个这样大小不同的层次组成，这些层次要么堆叠在一起，要么在不同的分支上并行运行。随着每一层的增加，网络可以检测到更高级别、更抽象的特征。
卷积阶段 - 提取局部特征
第一阶段应用一个滤波器，也称为核，到输入图像的重叠块上。滤波器是比输入要小得多的矩阵，因此其感受野限制在几个连续值（如像素或时间序列值）上。因此，它专注于局部模式，并且相对于完全连接的层，大大减少了参数和计算的数量。
一个完整的卷积层具有多个按深度切片组织的特征图（如图 18.2所示），以便每一层可以提取多个特征。
从滤波器到特征图
在扫描输入时，内核与其感受野覆盖的每个输入段进行卷积。卷积操作简单地是过滤器权重和匹配输入区域的值之间的点积，两者都已重塑为向量。每次卷积因此产生一个数字，整个扫描产生一个特征图。由于相同向量的点积最大化，特征图指示了每个输入区域的激活程度。

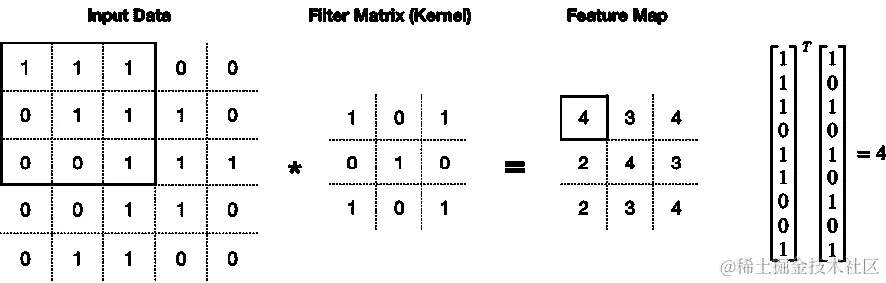

图 18.3说明了使用给定值扫描 输入并使用
过滤器的结果，以及特征图右上角的激活是如何由扁平化的输入区域和内核的点积产生的：
图 18.3：从卷积到特征图
最重要的是，过滤器值是卷积层的参数，在训练期间从数据中学习以最小化选择的损失函数。换句话说，CNN 通过找到激活对所需任务最有用的输入模式的内核值来学习有用的特征表示。
如何扫描输入 – 步幅和填充
步幅定义了用于扫描输入的步长，即水平和垂直移动的像素数。较小的步幅可以扫描更多（重叠）区域，但计算成本更高。当过滤器与输入不完全匹配并且在扫描过程中部分跨越图像边界时，通常使用四种选项：
-
有效卷积：丢弃图像和过滤器不完全匹配的扫描
-
相同卷积：使用零填充输入以生成相同大小的特征图
-
全卷积：对输入进行零填充，以便每个像素被扫描相同次数，包括边界像素（以避免过度采样接近中心的像素）
-
因果性：仅在左侧对输入进行零填充，以使输出不依赖于以后的输入；为时间序列数据保持时间顺序
选择取决于数据的性质和有用特征可能位于的位置。它们与深度切片的数量结合使用，确定了卷积阶段的输出大小。Andrew Karpathy 的斯坦福讲义笔记（参见 GitHub）包含使用 NumPy 的有用示例。
用于稳健特征和快速计算的参数共享
由于失真或位移，显着特征的位置可能会变化。此外，整个图像可能都可以使用基本特征检测器。CNN 通过在给定深度切片中共享或绑定过滤器的权重来编码这些假设。
因此，每个深度切片都专门针对某种模式，参数数量进一步减少。然而，当图像在空间上居中且关键模式不太可能在输入区域中均匀分布时，权重共享效果较差。
探测器阶段 - 添加非线性
特征图通常通过非线性变换。我们在上一章中遇到的修正线性单元（ReLU）是一个常用函数。ReLU 通过零逐元素地替换负激活，减轻了在其他激活函数中发现的梯度消失的风险，如 tanh（参见第十七章，用于交易的深度学习）。
一种流行的替代方法是softplus 函数：
与 ReLU 相比，它在任何地方都具有导数，即我们用于逻辑回归的 sigmoid 函数（参见第七章，线性模型 - 从风险因子到收益预测）。
池化阶段 - 对特征图进行降采样
卷积层的最后阶段可能会对特征图的输入表示进行降采样以执行以下操作：
-
减少其维度并防止过拟合
-
降低计算成本
-
启用基本的平移不变性
这假设特征的精确位置不仅对于识别模式的重要性较小，而且甚至可能是有害的，因为对于目标的不同实例，它可能会有所不同。池化通过降低特征图的空间分辨率来简化位置信息，这是使位置信息不那么精确的一种简单方式。但是，此步骤是可选的，许多架构仅对一些层使用池化或根本不使用。
一种常见的池化操作是最大池化，它仅使用（通常）非重叠子区域中的最大激活值。例如，对于一个小的特征图， 最大池化输出每个四个非重叠区域的最大值。较少见的池化运算符使用平均值或中位数。池化不会添加或学习新参数，但输入窗口的大小和可能的步幅是额外的超参数。
CNN 架构的演变 - 关键创新
在过去的二十年中，几种 CNN 架构通过引入重要的创新推动了性能边界。随着大数据以 ImageNet（Fei-Fei 2015）的形式到来，预测性能的增长速度显著加快，其中包括通过亚马逊的 Mechanical Turk 由人类分配到 20,000 个类别的 1400 万张图像。ImageNet 大规模视觉识别挑战赛（ILSVRC）成为围绕稍小一些的来自 1000 个类别的 120 万张图像的 CNN 进展的焦点。
对于实际原因，熟悉主导这些比赛的参考架构是有用的。正如我们将在下一节关于处理图像数据的 CNNs 中看到的那样，它们为标准任务提供了一个很好的起点。此外，迁移学习使我们能够在成功的架构上构建预训练权重，从而解决许多计算机视觉任务。迁移学习不仅加快了架构选择和训练的速度，还使得在更小的数据集上成功应用成为可能。
另外，许多出版物提到了这些架构，并且它们经常作为量身定制的网络的基础，用于分割或定位任务。我们将在关于图像分类和迁移学习的章节进一步描述一些里程碑式的架构。
性能突破和网络规模
图 18.4的左侧绘制了各种网络架构的计算成本与 top-1 准确度之间的关系。它表明参数数量与性能之间存在正相关关系，但同时也显示出更多参数的边际效益下降，架构设计和创新也很重要。
右侧绘制了所有网络的每个参数的 top-1 准确度。几种新的架构针对了在诸如手机等性能较低的设备上的用例。虽然它们没有达到最先进的性能，但它们找到了更有效的实现方式。有关这些架构及其图表背后的分析的更多详细信息，请参阅 GitHub 上的资源。
图 18.4：预测性能和计算复杂度
学到
从 20 年的 CNN 架构发展中学到的一些教训，特别是自 2012 年以来，包括以下内容：
-
较小的卷积滤波器表现更好（可能除了在第一层），因为几个小滤波器可以以较低的计算成本替代一个更大的滤波器。
-
1 × 1 卷积减少了特征图的维度，使得网络能够整体学习更多的数量。
-
跳跃连接能够通过网络创建多条路径，并使得能够训练容量更大的 CNNs。
用于卫星图像和对象检测的 CNNs
在本节中，我们演示了如何解决关键的计算机视觉任务，例如图像分类和对象检测。正如在介绍和第三章，金融替代数据 - 类别和用例中所述，图像数据可以通过提供关于未来趋势、变化的基本面或与目标资产类别或投资范围相关的特定事件的线索，来为交易策略提供信息。流行的示例包括利用卫星图像来获取关于农产品供应、消费者和经济活动，或制造业或原材料供应链状况的线索。具体任务可能包括以下内容，例如：
-
图像分类：识别某些作物的耕种土地是否正在扩大，或者预测收获的质量和数量
-
对象检测：计算某条运输路线上的油轮数量或停车场中汽车的数量，或者识别购物中心中购物者的位置
在本节中，我们将演示如何设计 CNN 来自动提取此类信息，既可以从流行的架构开始，也可以通过迁移学习微调预训练权重以适应给定任务。我们还将演示如何在给定场景中检测对象。
我们将介绍用于这些任务的关键 CNN 架构，解释它们为什么效果好，并展示如何使用 TensorFlow 2 对它们进行训练。我们还将演示如何获取预训练权重并进行微调。不幸的是，直接与交易策略相关信息的卫星图像非常昂贵且不容易获得。然而，我们将演示如何使用 EuroSat 数据集来构建一个识别不同土地用途的分类器。这篇简要介绍关于计算机视觉的 CNN 旨在演示如何处理常见任务，这些任务可能在设计基于图像的交易策略时需要解决。
所有我们在上一章介绍的库都支持卷积层；我们将专注于 TensorFlow 2 的 Keras 接口。我们首先将使用 MNIST 手写数字数据集来说明 LeNet5 架构。接下来，我们将演示如何在 CIFAR-10 上使用 AlexNet 进行数据增强，这是原始 ImageNet 的简化版本。然后，我们将继续使用最先进的架构进行迁移学习，然后将所学应用于实际卫星图像。最后，我们将以实际场景中的对象检测示例结束。
LeNet5 – 第一个具有工业应用的 CNN
Yann LeCun，现任 Facebook AI 研究总监，是 CNN 发展的领先先驱之一。在经历了从 1980 年代开始的数次迭代后，1998 年，LeNet5 成为了第一个现代 CNN，在真实应用中引入了几个今天仍然相关的架构元素。
LeNet5 发表在一篇非常有启发性的论文中，《基于梯度的学习应用于文档识别》（LeCun 等人，1989 年），该论文阐述了许多核心概念。最重要的是，它提出了卷积与可学习滤波器相结合在多个位置提取相关特征的见解，而参数却很少。考虑到当时的计算资源有限，效率至关重要。
LeNet5 设计用于识别支票上的手写字，并被几家银行使用。它为分类准确率建立了一个新的基准，MNIST 手写数字数据集的结果为 99.2％。它由三个卷积层组成，每个卷积层都包含非线性 tanh 变换、池化操作和一个全连接的输出层。在卷积层中，特征图的数量增加，而它们的维度减小。它总共有 60,850 个可训练参数（Lecun 等人，1998 年）。
卷积神经网络的“Hello World”–手写数字分类
在本节中，我们将实现一个稍微简化的 LeNet5 版本，以演示如何使用 TensorFlow 实现 CNN。原始的 MNIST 数据集包含 60,000 个灰度图像，每个图像的分辨率为像素，每个图像包含一个从 0 到 9 的单个手写数字。一个很好的替代品是更具挑战性但结构相似的 Fashion MNIST 数据集，我们在第十三章中遇到了它，数据驱动的风险因子和无监督学习的资产配置。有关实现细节，请参阅
digit_classification_with_lenet5笔记本。
我们可以直接在 Keras 中加载它：
from tensorflow.keras.datasets import mnist
(X_train, y_train), (X_test, y_test) = mnist.load_data()
X_train.shape, X_test.shape
((60000, 28, 28), (10000, 28, 28))

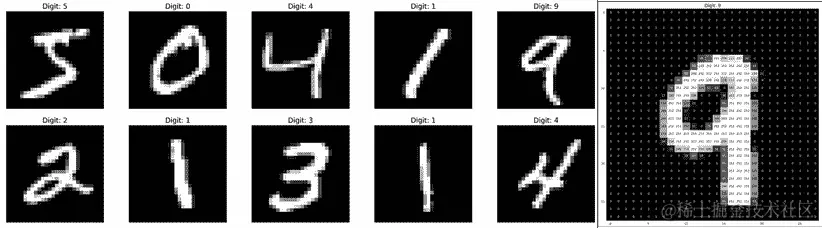

图 18.5显示了数据集中的前十个图像，并突出显示了相同数字实例之间的显着变化。右侧显示了单个图像的像素值范围从 0 到 255：
图 18.5：MNIST 样本图像
我们将像素值重新缩放到范围[0, 1]以规范化训练数据，并促进反向传播过程，并将数据转换为 32 位浮点数，这减少了内存需求和计算成本，同时为我们的用例提供了足够的精度：
X_train = X_train.astype('float32')/255
X_test = X_test.astype('float32')/255
定义 LeNet5 架构
我们可以定义一个简化版的 LeNet5，省略了包含径向基函数的原始最终层，使用默认的“valid”填充和单步跨度，除非另有定义：
lenet5 = Sequential([
Conv2D(filters=6, kernel_size=5, activation='relu',
input_shape=(28, 28, 1), name='CONV1'),
AveragePooling2D(pool_size=(2, 2), strides=(1, 1),
padding='valid', name='POOL1'),
Conv2D(filters=16, kernel_size=(5, 5), activation='tanh', name='CONV2'),
AveragePooling2D(pool_size=(2, 2), strides=(2, 2), name='POOL2'),
Conv2D(filters=120, kernel_size=(5, 5), activation='tanh', name='CONV3'),
Flatten(name='FLAT'),
Dense(units=84, activation='tanh', name='FC6'),
Dense(units=10, activation='softmax', name='FC7')
])
摘要表明，所定义的模型具有超过 300,000 个参数：
Layer (type) Output Shape Param #
CONV1 (Conv2D) (None, 24, 24, 6) 156
POOL1 (AveragePooling2D) (None, 23, 23, 6) 0
CONV2 (Conv2D) (None, 19, 19, 16) 2416
_________________________________________________________________
POOL2 (AveragePooling2D) (None, 9, 9, 16) 0
_________________________________________________________________
CONV3 (Conv2D) (None, 5, 5, 120) 48120
_________________________________________________________________
FLAT (Flatten) (None, 3000) 0
_________________________________________________________________
FC6 (Dense) (None, 84) 252084
________________________________________________________________
FC7 (Dense) (None, 10) 850 =================================================================
Total params: 303,626
Trainable params: 303,626
我们使用sparse_crossentropy_loss进行编译，它接受整数而不是 one-hot 编码的标签和原始的随机梯度优化器：
lenet5.compile(loss='sparse_categorical_crossentropy',
optimizer='SGD',
metrics=['accuracy'])
训练和评估模型
现在我们准备训练模型。模型期望四维输入，因此我们相应地进行了 reshape。我们使用标准的批量大小 32 和 80:20 的训练-验证分割。此外，我们利用检查点来存储模型权重，如果验证错误改进，并确保数据集被随机洗牌。我们还定义了一个early_stopping回调，以在验证准确性不再改进 20 次迭代后中断训练：
lenet_history = lenet5.fit(X_train.reshape(-1, 28, 28, 1),
y_train,
batch_size=32,
epochs=100,
validation_split=0.2, # use 0 to train on all data
callbacks=[checkpointer, early_stopping],
verbose=1,
shuffle=True)
训练历史记录了在 81 个周期之后的最后一次改进，这需要在单个 GPU 上花费约 4 分钟。这个样本运行的测试准确率为 99.09％，几乎与原始 LeNet5 的结果完全相同：
accuracy = lenet5.evaluate(X_test.reshape(-1, 28, 28, 1), y_test, verbose=0)[1]
print('Test accuracy: {:.2%}'.format(accuracy))
Test accuracy: 99.09%
为了比较，一个简单的两层前馈网络只能达到 "仅" 97.04% 的测试准确度（见笔记本）。实际上，LeNet5 在 MNIST 上的改进是有限的。非神经方法也已经实现了大于或等于 99% 的分类精度，包括 K 最近邻和支持向量机。CNN 在处理更具挑战性的数据集时表现得非常出色，接下来我们将看到。
AlexNet – 重新点燃了深度学习研究
AlexNet，由 Alex Krizhevsky、Ilya Sutskever 和 Geoff Hinton 在多伦多大学开发，显著降低了错误率，并在 2012 年 ILSVRC 中显著优于亚军，将前五错误率从 26% 降低到 16% (Krizhevsky, Sutskever 和 Hinton 2012)。这一突破引发了机器学习研究的复兴，并将计算机视觉的深度学习牢牢地放在了全球技术地图上。
AlexNet 的架构类似于 LeNet，但更深更宽。它通常被认为是发现了深度的重要性，约 6000 万参数，比 LeNet5 多了 1000 倍，这证明了计算能力的增加，尤其是 GPU 的使用，以及更大的数据集。
它采用了卷积堆叠而不是将每个卷积与池化阶段相结合，成功地使用了dropout进行正则化和ReLU进行高效的非线性变换。它还使用数据增强来增加训练样本的数量，添加了权重衰减，并使用了更高效的卷积实现。它还通过在两个 GPU 上分布网络来加速训练。
笔记本 image_classification_with_alexnet.ipynb 中有一个稍微简化了的 AlexNet 版本，专门针对 CIFAR-10 数据集，该数据集包含了原始的 1000 类中的 10 类共 60000 张图像。它已经从原始的 像素分辨率压缩到了
像素，但仍然具有三个色彩通道。
有关实现详细信息，请参阅笔记本 image_classification_with_alexnet；这里我们将跳过一些重复的步骤。
使用图像增强预处理 CIFAR-10 数据
CIFAR-10 也可以使用 TensorFlow 的 Keras 接口下载，并且我们将像在上一节中使用 MNIST 时那样重新调整像素值并对十个类标签进行 one-hot 编码。
我们首先对 50000 个训练样本进行了 45 个周期的两层前馈网络训练，以达到 45.78% 的测试准确度。我们还尝试了一个具有 528000 个参数的三层卷积网络，其测试准确度达到了 74.51% （见笔记本）。
提高性能的常见技巧是通过创建合成数据人为增加训练集的大小。这涉及随机移动或水平翻转图像，或向图像中引入噪声。TensorFlow 包含一个用于此目的的 ImageDataGenerator 类。我们可以按如下配置并拟合训练数据：
from tensorflow.keras.preprocessing.image import ImageDataGenerator
datagen = ImageDataGenerator(
width_shift_range=0.1, # randomly horizontal shift
height_shift_range=0.1, # randomly vertical shift
horizontal_flip=True) # randomly horizontal flip
datagen.fit(X_train)
结果显示，增强图像（低分辨率 32×32）如预期地已以各种方式被改变：
图 18.6：原始和增强样本
经过在更大的、增强的数据上训练后，三层 CNN 的测试准确率略有提高，达到了 76.71%。
定义模型架构
我们需要将 AlexNet 架构调整到与竞赛中使用的 ImageNet 样本相比，CIFAR-10 图像的较低维度上。为此，我们保持原始滤波器的数量，但将它们变小（有关实施细节，请参见笔记本）。
摘要（见笔记本）显示了五个卷积层，后跟两个频繁使用批量标准化的全连接层，共计 2150 万参数。
比较 AlexNet 性能
除了 AlexNet，我们还训练了一个两层前馈 NN 和一个三层 CNN，后者有和没有图像增强。经过 100 个时期（如果验证准确率在 20 个回合内没有改善，则提前停止），我们获得了四个模型的交叉验证轨迹和测试准确率，如图 18.7所示：

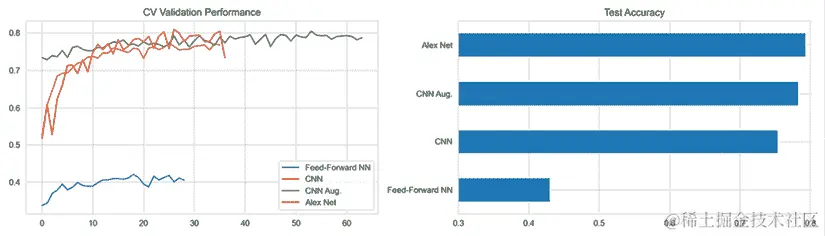

图 18.7：CIFAR-10 的验证性能和测试准确率
在经过大约 35 个时期后，AlexNet 在测试准确率方面达到了最高的 79.33%，紧随其后的是在更大的数据集上训练时间更长的增强图像的较浅的 CNN，其测试准确率为 78.29%。在这个更复杂的数据集上，前馈 NN 的表现远不如在 MNIST 上，测试准确率为 43.05%。
迁移学习-更少数据的更快训练
在实践中，有时我们没有足够的数据来随机初始化地从头训练 CNN。迁移学习是一种机器学习技术，它重新利用了在一个数据集上训练的模型来完成另一个任务。如果成功，它可以带来更好的性能和更快的训练，需要的标记数据比在目标任务上从头训练神经网络要少。
转移学习的替代方法
CNN 的迁移学习方法依赖于在一个非常大的数据集（如 ImageNet）上进行预训练。其目标是使卷积滤波器提取的特征表示泛化到新图像。在第二步中，它利用结果要么初始化和重新训练一个新的 CNN，要么将其用作处理感兴趣任务的新网络的输入。
如前所述，CNN 架构通常使用一系列卷积层来检测分层模式，然后添加一个或多个全连接层将卷积激活映射到结果类别或值。馈入完全连接部分的最后一个卷积层的输出称为瓶颈特征。我们通常在应用 ReLU 激活函数后，可以将预训练网络的瓶颈特征用作新的全连接网络的输入。
换句话说，我们冻结卷积层，并替换网络的密集部分。另一个好处是我们可以使用不同尺寸的输入，因为是密集层限制了输入大小。
或者，我们可以将瓶颈特征用作输入到不同的机器学习算法。例如，在 AlexNet 架构中，瓶颈层为每个输入图像计算一个包含 4,096 个条目的向量。然后，我们将此向量用作新模型的特征。
我们还可以进一步，不仅使用新数据替换和重新训练最终层，而且微调预训练的 CNN 的权重。为了实现这一点，我们继续训练，要么仅针对较后面的层，同时冻结一些较早的层的权重，要么对所有层进行训练。动机可能是保留更低层学到的更通用的模式，例如边缘或颜色斑块检测器，同时允许 CNN 的后续层适应新任务的细节。例如，ImageNet 包含各种各样的狗品种，这可能导致特征表示特定于区分这些类别。
建立在最先进的架构之上
转移学习使我们能够利用表现出色的架构，而无需进行可能相当耗费 GPU 和数据的训练。我们简要概述了一些其他流行架构的关键特性，这些架构是流行的起点。
VGGNet – 更深和更小的滤波器
ILSVRC 2014 的亚军是由牛津大学的视觉几何组（VGG，Simonyan 2015）开发的。它展示了更小的连续卷积滤波器的有效性，并强调了深度对于强大性能的重要性。VGG16 包含 16 个卷积和全连接层，仅执行卷积和池化操作（见图 18.5）。
VGG16 有1.4 亿个参数，这增加了训练和推断的计算成本以及内存需求。然而，大多数参数在后来被发现不是必需的全连接层中，因此删除它们大大减少了参数数量，而不会对性能产生负面影响。
GoogLeNet – 通过 Inception 减少参数
谷歌的 Christian Szegedy 使用更高效的 CNN 实现降低了计算成本，以促进规模化的实际应用。由于 Inception 模块，GoogLeNet（Szegedy 等人，2015）仅具有 400 万参数，而相比之下，AlexNet 具有 6000 万个参数，VGG16 具有 1.4 亿个参数。
Inception 模块建立在使用 卷积来压缩深层卷积滤波器堆栈从而降低计算成本的 网络内网络概念 上。该模块使用并行的
、
和
滤波器，将后两者与
卷积结合起来，以降低前一层传递的滤波器的维度。
此外，它使用平均池化代替完全连接的层来消除许多不太重要的参数。最近还有几个增强版本，最新的是 Inception-v4。
ResNet – 超越人类性能的快捷连接
残差网络 （ResNet） 结构是在微软开发的，获得了 ILSVRC 2015 奖。它将 top-5 错误推到了 3.7%，低于人类在这项任务上的性能水平，约为 5%（He et al. 2015）。
它引入了跳过多个层的身份快捷连接，克服了训练深度网络的一些挑战，使得可以使用数百甚至超过一千个层。它还大量使用批量归一化，据显示可以允许更高的学习速率，并对权重初始化更宽容。该架构还省略了完全连接的最终层。
正如上一章所提到的，深度网络的训练面临着臭名昭著的梯度消失挑战：随着梯度传播到较早的层，小权重的重复乘法会使梯度朝零收缩。因此，增加深度可能会限制学习。
跳过两个或多个层的快捷连接已成为 CNN 架构中最流行的发展之一，并引发了大量研究工作来改进和解释其性能。有关更多信息，请参见 GitHub 上的参考资料。
在实践中使用 VGG16 进行迁移学习
现代 CNN 在多个 GPU 上对 ImageNet 进行训练可能需要数周，但幸运的是，许多研究人员分享他们的最终权重。例如，TensorFlow 2 包含了几种先前讨论过的参考架构的预训练模型，即 VGG16 及其更大的版本 VGG19、ResNet50、InceptionV3 和 InceptionResNetV2，以及 MobileNet、DenseNet、NASNet 和 MobileNetV2。
如何提取瓶颈特征

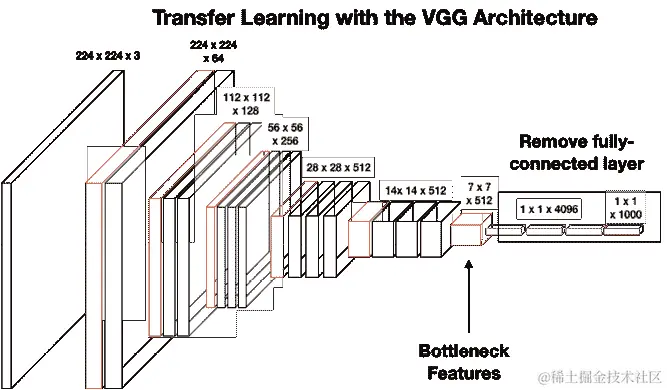

笔记本bottleneck_features.ipynb说明了如何下载预训练的 VGG16 模型，无论是带有最终层以生成预测，还是不带最终层，如图 18.8所示，以提取由瓶颈特征产生的输出：
图 18.8：VGG16 架构
TensorFlow 2 使下载和使用预训练模型变得非常简单：
from tensorflow.keras.applications.vgg16 import VGG16
vgg16 = VGG16()
vgg16.summary()
Layer (type) Output Shape Param #
input_1 (InputLayer) (None, 224, 224, 3) 0
… several layers omitted...
block5_conv4 (Conv2D) (None, 14, 14, 512) 2359808
_________________________________________________________________
block5_pool (MaxPooling2D) (None, 7, 7, 512) 0
_________________________________________________________________
flatten (Flatten) (None, 25088) 0
fc1 (Dense) (None, 4096) 102764544
fc2 (Dense) (None, 4096) 16781312
predictions (Dense) (None, 1000) 4097000
Total params: 138,357,544
Trainable params: 138,357,544
您可以像使用任何其他 Keras 模型一样使用此模型进行预测：我们传入七个样本图像，并获得每个 1,000 个 ImageNet 类别的类概率：
y_pred = vgg16.predict(img_input)
Y_pred.shape
(7, 1000)
要排除完全连接的层，只需添加关键字include_top=False。 现在，预测由最终卷积层block5_pool输出，并匹配该层的形状：
vgg16 = VGG16(include_top=False)
vgg16.predict(img_input).shape
(7, 7, 7, 512)
通过省略完全连接的层并仅保留卷积模块，我们不再被迫使用模型的固定输入大小，例如原始的 ImageNet 格式。 相反，我们可以将模型适应任意输入大小。

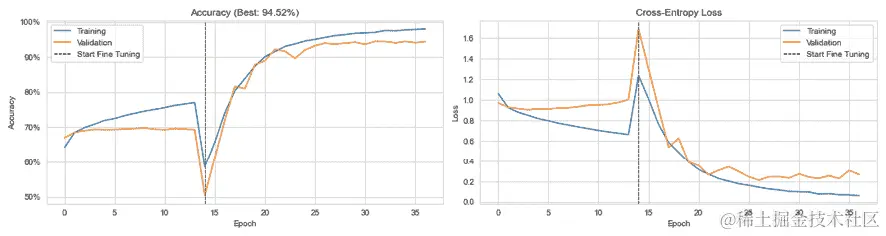

如何微调预训练模型
我们将演示如何冻结预训练模型的一些或所有层，并使用具有不同格式的新完全连接的层和数据进行继续训练（请参阅笔记本transfer_learning.ipynb中的代码示例，改编自 TensorFlow 2 教程）。
我们使用在 TensorFlow 内置的猫与狗图像上使用 ImageNet 预训练的 VGG16 权重（请参阅有关如何获取数据集的笔记本）。
预处理将所有图像调整大小为像素。 我们在实例化预训练的 VGG16 实例时指示新的输入大小，然后冻结所有权重：
vgg16 = VGG16(input_shape=IMG_SHAPE, include_top=False, weights='imagenet')
vgg16.trainable = False
vgg16.summary()
Layer (type) Output Shape Param #
... omitted layers...
block5_conv3 (Conv2D) (None, 10, 10, 512) 2359808
block5_pool (MaxPooling2D) (None, 5, 5, 512) 0
Total params: 14,714,688
Trainable params: 0
Non-trainable params: 14,714,688
对于 32 个样本图像的模型输出形状现在与无头模型中的最后一个卷积层的形状相匹配：
feature_batch = vgg16(image_batch)
Feature_batch.shape
TensorShape([32, 5, 5, 512])
我们可以使用顺序 API 或功能 API 将新层附加到无头模型。 对于 Sequential API，添加GlobalAveragePooling2D，Dense和Dropout层的操作如下：
global_average_layer = GlobalAveragePooling2D()
dense_layer = Dense(64, activation='relu')
dropout = Dropout(0.5)
prediction_layer = Dense(1, activation='sigmoid')
seq_model = tf.keras.Sequential([vgg16,
global_average_layer,
dense_layer,
dropout,
prediction_layer])
seq_model.compile(loss = tf.keras.losses.BinaryCrossentropy(from logits=True),
optimizer = 'Adam',
metrics=["accuracy"])
我们将from_logits=True设置为BinaryCrossentropy损失，因为模型提供了线性输出。 摘要显示了新模型如何结合预训练的 VGG16 卷积层和新的最终层：
seq_model.summary()
Layer (type) Output Shape Param #
vgg16 (Model) (None, 5, 5, 512) 14714688
global_average_pooling2d (Gl (None, 512) 0
dense_7 (Dense) (None, 64) 32832
dropout_3 (Dropout) (None, 64) 0
dense_8 (Dense) (None, 1) 65
Total params: 14,747,585
Trainable params: 11,831,937
Non-trainable params: 2,915,648
请参阅 Functional API 版本的笔记本。
在训练新的最终层之前，预训练的 VGG16 提供了 48.75％的验证准确性。 现在，我们将模型训练 10 个时期，仅调整最终层的权重：
history = transfer_model.fit(train_batches,
epochs=initial_epochs,
validation_data=validation_batches)
10 个时期将验证准确性提高到 94％以上。 为了微调模型，我们可以解冻 VGG16 模型并继续训练。 请注意，只有在训练新的最终层之后才应该这样做：随机初始化的分类层可能会产生大的梯度更新，从而可能消除预训练结果。
要解冻模型的部分，我们选择一个层，然后将权重设置为trainable； 在这种情况下，选择 VGG16 架构中总共 19 个层之一的第 12 层：
vgg16.trainable = True
len(vgg16.layers)
19
# Fine-tune from this layer onward
start_fine_tuning_at = 12
# Freeze all the layers before the 'fine_tune_at' layer
for layer in vgg16.layers[:start_fine_tuning_at]:
layer.trainable = False
现在只需重新编译模型，并使用早停继续进行最多 50 个时期的训练，从第 10 个时期开始，如下所示：
fine_tune_epochs = 50
total_epochs = initial_epochs + fine_tune_epochs
history_fine_tune = transfer_model.fit(train_batches,
epochs=total_epochs,
initial_epoch=history.epoch[-1],
validation_data=validation_batches,
callbacks=[early_stopping])

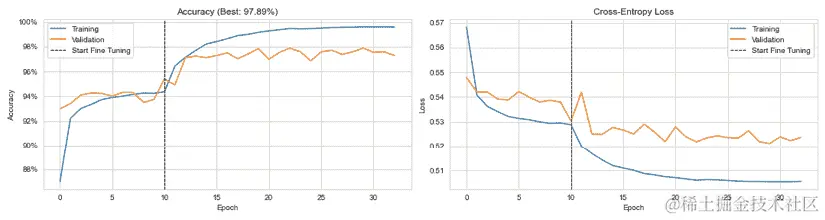

图 18.9 显示了验证准确率如何显著增加，经过另外 22 个时期后达到 97.89％：
图 18.9：交叉验证性能：准确度和交叉熵损失
当训练数据有限时，迁移学习是一种重要技术，这在实践中经常发生。虽然猫和狗不太可能产生可交易的信号，但迁移学习肯定可以帮助提高对相关替代数据集（例如我们将要处理的卫星图像）的预测准确性。
使用迁移学习对卫星图像进行分类
用于替代数据的卫星图像在其中扮演着重要角色（见第三章，金融领域的替代数据 - 类别和用例）。例如，商品交易商可能依赖卫星图像来预测某些作物或资源的供应，方法是监控农场、矿场或油轮航行的活动。
EuroSat 数据集
为了说明如何处理这种类型的数据，我们加载了包含在 TensorFlow 2 数据集中的 EuroSat 数据集（Helber 等人，2019）。EuroSat 数据集包括约 27,000 张图像，格式为 ，代表 10 种不同类型的土地利用。图 18.10 显示了每个标签的一个示例：
图 18.10：数据集中包含的十种土地利用类型
类似数据的时间序列可以用来跟踪耕种、工业和住宅区域的相对大小，或者特定作物的状态，以预测收获量或质量，例如葡萄酒。
对非常深的 CNN 进行微调 - DenseNet201
黄等人（2018）根据这样一个洞见开发了一个新的架构，名为密集连接，即如果 CNN 包含接近输入和接近输出的层之间的较短连接，则可以更深，更准确，更容易训练。
一种被标记为DenseNet201的架构以前向传播的方式连接每一层到每一层。它使用所有前一层的特征映射作为输入，而每一层的特征映射成为所有后续层的输入。
我们从 tensorflow.keras.applications 下载 DenseNet201 架构，并用以下稠密层替换其最终层，其中包含批量归一化以减轻这个具有超过 700 层的非常深层网络中的梯度爆炸或消失：
Layer (type) Output Shape Param #
densenet201 (Model) (None, 1920) 18321984
batch_normalization (BatchNo (None, 1920) 7680
dense (Dense) (None, 2048) 3934208
batch_normalization_1 (Batch (None, 2048) 8192
dense_1 (Dense) (None, 2048) 4196352
batch_normalization_2 (Batch (None, 2048) 8192
dense_2 (Dense) (None, 2048) 4196352
batch_normalization_3 (Batch (None, 2048) 8192
dense_3 (Dense) (None, 2048) 4196352
batch_normalization_4 (Batch (None, 2048) 8192
dense_4 (Dense) (None, 10) 20490
Total params: 34,906,186
Trainable params: 34,656,906
Non-trainable params: 249,280
模型训练和结果评估
我们将训练图像的 10％用于验证目的，并在 10 个时期后获得 97.96％的最佳外样分类准确度。这超过了原始论文中引用的最佳 ResNet-50 架构的性能，其分割比为 90-10。

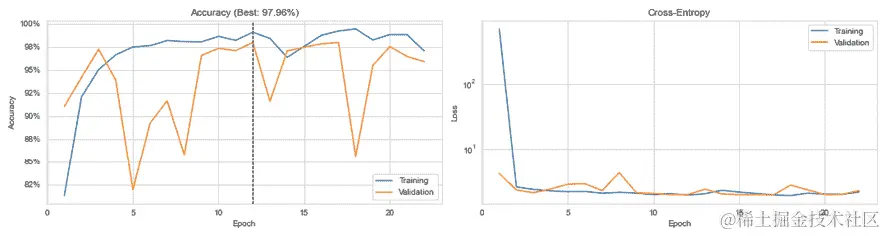

图 18.11：交叉验证性能
从相对较小的训练集中进行增强很可能会获得额外的性能提升。
目标检测和分割
图像分类是一项基本的计算机视觉任务，它要求根据图像中包含的某些对象对图像进行标记。许多实际应用，包括投资和交易策略，都需要额外的信息：
-
目标检测任务不仅需要识别所有感兴趣对象，还需要这些对象的空间位置，通常使用边界框。已开发了几种算法来克服暴力滑动窗口方法的低效率，包括区域提议方法（R-CNN；例如，参见 Ren 等人 2015）和你只需要看一次（YOLO）实时目标检测算法（Redmon 2016）。
-
对象分割任务更进一步，需要一个类别标签和输入图像中每个对象的轮廓。这对于计算图像中的物体数量，例如油船、个人或汽车，并评估活动水平可能会有所帮助。
-
语义分割，也称为场景解析，进行密集预测，为图像中的每个像素分配一个类别标签。因此，图像被分割成语义区域，每个像素被分配到其包围的对象或区域。
目标检测需要区分几类对象的能力，并决定图像中存在多少个以及哪些对象。
实践中的目标检测
一个著名的例子是 Ian Goodfellow 从 Google 的 街景房屋号码（SVHN）数据集（Goodfellow 2014）中识别房屋号码。它要求模型识别以下内容：
-
最多五位数字中有多少位构成门牌号
-
每个组件的正确数字
-
数字构成的正确顺序
我们将展示如何预处理不规则形状的源图像，调整 VGG16 架构以产生多个输出，并在微调预训练权重以解决任务之前，训练最终层。
对源图像进行预处理
笔记本 svhn_preprocessing.ipynb 包含用于生成简化的、裁剪的数据集的代码，该数据集使用边界框信息创建包含数字的规则形状的图像；原始图像具有任意形状（Netzer 2011）。
图 18.12：SVHN 数据集的裁剪样本图像
SVHN 数据集包含最多五位数的门牌号，并且如果数字不存在，则使用类别 10。然而，由于包含五位数字的示例非常少，我们将图像限制为仅包含最多四位数字的图像。
使用自定义最终层的迁移学习
笔记本 svhn_object_detection.ipynb 说明了如何应用迁移学习到基于 VGG16 架构的深度 CNN，如前一节所述。我们将描述如何创建产生多个输出的新最终层，以满足三个 SVHN 任务目标，包括一个预测有多少个数字，并且按照它们出现的顺序为每个数字的值进行预测。
在原始数据集上表现最佳的架构具有八个卷积层和两个最终全连接层。我们将使用迁移学习，离开 VGG16 架构。与之前一样，我们导入在 ImageNet 权重上预训练的 VGG16 网络，删除卷积块后的层，冻结权重，并使用功能 API 创建新的密集和预测层，如下所示：
vgg16 = VGG16(input_shape=IMG_SHAPE, include_top=False, weights='imagenet')
vgg16.trainable = False
x = vgg16.output
x = Flatten()(x)
x = BatchNormalization()(x)
x = Dense(256)(x)
x = BatchNormalization()(x)
x = Activation('relu')(x)
x = Dense(128)(x)
x = BatchNormalization()(x)
x = Activation('relu')(x)
n_digits = Dense(SEQ_LENGTH, activation='softmax', name='n_digits')(x)
digit1 = Dense(N_CLASSES-1, activation='softmax', name='d1')(x)
digit2 = Dense(N_CLASSES, activation='softmax', name='d2')(x)
digit3 = Dense(N_CLASSES, activation='softmax', name='d3')(x)
digit4 = Dense(N_CLASSES, activation='softmax', name='d4')(x)
predictions = Concatenate()([n_digits, digit1, digit2, digit3, digit4])
预测层将数字数量 n_digits 的四类输出与预测该位置存在的数字的四个输出组合在一起。
创建自定义损失函数和评估指标
自定义输出要求我们定义一个损失函数，该函数捕捉到模型达到其目标的程度。我们还希望以一种反映出针对特定标签定制的预测准确性的方式来测量准确性。
对于自定义损失，我们计算五个分类输出上的交叉熵的平均值，即数字的数量及其相应的值：
def weighted_entropy(y_true, y_pred):
cce = tf.keras.losses.SparseCategoricalCrossentropy()
n_digits = y_pred[:, :SEQ_LENGTH]
digits = {}
for digit, (start, end) in digit_pos.items():
digits[digit] = y_pred[:, start:end]
return (cce(y_true[:, 0], n_digits) +
cce(y_true[:, 1], digits[1]) +
cce(y_true[:, 2], digits[2]) +
cce(y_true[:, 3], digits[3]) +
cce(y_true[:, 4], digits[4])) / 5
为了衡量预测准确性，我们将五个预测与相应的标签值进行比较，并计算样本批次中正确匹配的比例的平均值：
def weighted_accuracy(y_true, y_pred):
n_digits_pred = K.argmax(y_pred[:, :SEQ_LENGTH], axis=1)
digit_preds = {}
for digit, (start, end) in digit_pos.items():
digit_preds[digit] = K.argmax(y_pred[:, start:end], axis=1)
preds = tf.dtypes.cast(tf.stack((n_digits_pred,
digit_preds[1],
digit_preds[2],
digit_preds[3],
digit_preds[4]), axis=1), tf.float32)
return K.mean(K.sum(tf.dtypes.cast(K.equal(y_true, preds), tf.int64), axis=1) / 5)
最后，我们集成了基础层和最终层，并按以下方式使用自定义损失和准确度指标编译模型：
model = Model(inputs=vgg16.input, outputs=predictions)
model.compile(optimizer='adam',
loss=weighted_entropy,
metrics=[weighted_accuracy])
微调 VGG16 权重和最终层
我们对新的最终层进行了 14 个周期的训练，并继续微调所有 VGG16 权重，如上一节所述，另外再进行了 23 个时期的微调（在这两种情况下都使用了提前停止）。
以下图表显示了整个训练周期的训练和验证准确性以及损失。当我们在初始训练期间解冻 VGG16 权重后，准确性会下降，然后再提高，达到 94.52% 的验证性能：
图 18.13：交叉验证性能
有关其他实现细节和结果评估，请参见笔记本。
吸取的教训
我们可以使用仅含有小型训练集的方法达到相当高的准确性水平。但是，最先进的性能只有 1.02% 的错误率（benchmarks.ai/svhn）。为了更接近，最重要的步骤是增加训练数据的量。
有两种简单的方法可以实现这一点：我们可以包括额外数据集中包含的更多样本，并且我们可以使用图像增强（参见AlexNet：重燃深度学习研究一节）。目前表现最佳的方法在很大程度上依赖于从数据中学习到的增强（Cubuk 2019）。
用于时间序列数据的 CNN - 预测收益
CNN 最初是用于处理图像数据的，并在各种计算机视觉任务上取得了超人的表现。如第一节讨论的那样，时间序列数据具有类似图像的网格结构，CNN 已成功应用于一维、二维和三维时间数据的表示。
如果数据符合模型的关键假设，即本地模式或关系有助于预测结果，那么将 CNN 应用于时间序列很可能会取得成功。在时间序列的上下文中，本地模式可能是自相关或在相关间隔处的类似非线性关系。在第二和第三维度上，本地模式暗示着多变量序列的不同组件之间或不同股票的这些序列之间存在系统关系。由于本地性很重要，因此数据的组织方式非常重要，与前馈网络相反，在前馈网络中，对任何维度的元素进行洗牌不会对学习过程产生负面影响。
在这一部分，我们提供了一个相对简单的例子，使用一维卷积来模拟自回归过程（参见第九章，波动率预测和统计套利的时间序列模型），根据滞后的收益预测未来收益。然后，我们复制了一篇最近的研究论文，通过将多变量时间序列数据格式化为图像来预测收益，取得了良好的结果。我们还将开发和测试基于预测信号的交易策略。
具有一维卷积的自回归 CNN
我们将使用单变量自回归资产收益模型为 CNN 引入时间序列用例。更具体地说，模型接收最近的 12 个月的收益，并使用单层一维卷积来预测随后的一个月。
必需的步骤如下：
-
创建滚动的 12 个月滞后收益及相应的结果
-
定义模型架构
-
训练模型和评估结果
在接下来的几节中，我们将依次描述每个步骤；笔记本time_series_prediction包含了本节的代码示例。
数据预处理
首先，我们将选择自 2000 年以来所有 Quandl Wiki 股票的调整收盘价如下：
prices = (pd.read_hdf('../data/assets.h5', 'quandl/wiki/prices')
.adj_close
.unstack().loc['2000':])
prices.info()
DatetimeIndex: 2896 entries, 2007-01-01 to 2018-03-27
Columns: 3199 entries, A to ZUMZ
接下来，我们将价格数据重新采样为月末频率，计算收益，并将超过 100％的月收益设置为缺失值，因为它们很可能表示数据错误。然后，我们放弃具有缺失观测值的股票，保留了每个 215 观测值的 1,511 只股票：
returns = (prices
.resample('M')
.last()
.pct_change()
.dropna(how='all')
.loc['2000': '2017']
.dropna(axis=1)
.sort_index(ascending=False))
# remove outliers likely representing data errors
returns = returns.where(returns<1).dropna(axis=1)
returns.info()
DatetimeIndex: 215 entries, 2017-12-31 to 2000-02-29
Columns: 1511 entries, A to ZQK
要创建滚动的 12 个滞后月收益及其对应的结果，我们遍历滚动的 13 个月片段，并在将每个片段的转置分配给索引后，将其附加到列表中。完成循环后，我们按以下方式连接列表中的数据框：
n = len(returns)
nlags = 12
lags = list(range(1, nlags + 1))
cnn_data = []
for i in range(n-nlags-1):
df = returns.iloc[i:i+nlags+1] # select outcome and lags
date = df.index.max() # use outcome date
cnn_data.append(df.reset_index(drop=True) # append transposed series
.transpose()
.assign(date=date)
.set_index('date', append=True)
.sort_index(1, ascending=True))
cnn_data = (pd.concat(cnn_data)
.rename(columns={0: 'label'})
.sort_index())
我们最终得到了 2001-2017 年期间超过 305,000 对结果和滞后回报：
cnn_data.info(null_counts=True)
MultiIndex: 305222 entries, ('A', Timestamp('2001-03-31 00:00:00')) to
('ZQK', Timestamp('2017-12-31 00:00:00'))
Data columns (total 13 columns):
...

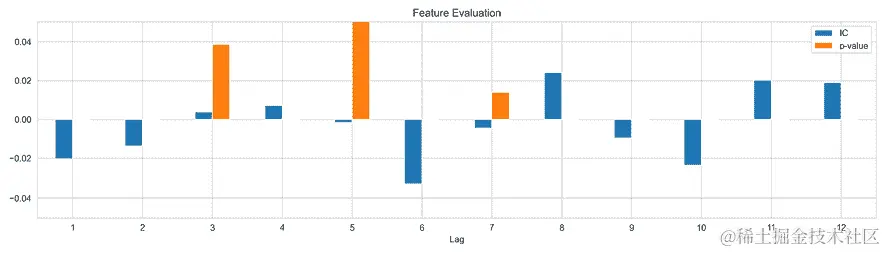

当我们计算每个滞后回报和结果的信息系数时，我们发现只有滞后 5 不具有统计显著性：
图 18.14：关于滞后回报的信息系数
定义模型架构
现在我们将使用 TensorFlow 的 Keras 接口来定义模型架构。我们将一维卷积层与最大池化和批归一化结合起来产生一个实值标量输出：
model = Sequential([Conv1D(filters=32,
kernel_size=4,
activation='relu',
padding='causal',
input_shape=(12, 1),
use_bias=True,
kernel_regularizer=regularizers.l1_l2(l1=1e-5,
l2=1e-5)),
MaxPooling1D(pool_size=4),
Flatten(),
BatchNormalization(),
Dense(1, activation='linear')])
一维卷积计算长度为 4 的（经过正则化的）向量与长度为 12 的每个输入序列的滑动点积，使用因果填充来保持时间顺序（参见如何扫描输入：步幅和填充部分）。结果得到的 32 个特征映射与输入具有相同的长度，即 12，而最大池化以 4 个一组的方式将其减少为长度为 3 的 32 个向量。
模型输出加权平均值加上长度为 96 的压平且归一化的单个向量的偏差，并且有 449 个可训练参数：
Layer (type) Output Shape Param #
conv1d (Conv1D) (None, 12, 32) 160
max_pooling1d (MaxPooling1D) (None, 3, 32) 0
flatten (Flatten) (None, 96) 0
batch_normalization (BatchNo (None, 96) 384
dense (Dense) (None, 1) 97
Total params: 641
Trainable params: 449
Non-trainable params: 192
笔记本将模型生成和随后的编译封装到一个get_model()函数中，该函数对模型配置进行参数化以便进行实验。
模型训练和性能评估
我们对每个股票的五年数据进行模型训练，以预测此期后的第一个月，并使用我们在第七章中开发的MultipleTimeSeriesCV重复此过程 36 次。请查看笔记本，了解遵循前一章节中展示的模式的训练循环。
我们使用早停法来简化阐述，只进行五个时期的训练，从而产生积极的偏差，使结果仅具有说明性质。训练长度从 1 到 27 时期不等，中位数为 5 时期，这表明模型通常只能从过去回报中学习非常有限的系统信息。因此，精选结果会产生大约 4 的累积平均信息系数，如图 18.15所示：

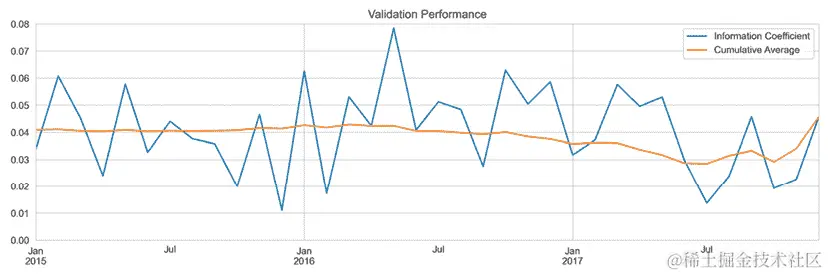

图 18.15：（有偏差的）最佳时期的样本外信息系数
我们现在将进入一个更复杂的示例，使用 CNN 处理多个时间序列数据。
CNN-TA – 将时间序列聚类成 2D 格式
为了利用时间序列数据的网格结构，我们可以使用 CNN 架构处理单变量和多变量时间序列。在后一种情况下，我们将不同的时间序列视为通道，类似于不同的颜色信号。
另一种方法将一系列 alpha 因子转换为二维格式，以利用 CNN 检测局部模式的能力。Sezer 和 Ozbayoglu（2018）提出了CNN-TA，它计算不同间隔的 15 个技术指标，并使用分层聚类（参见 第十三章，数据驱动的风险因素和基于无监督学习的资产配置）在二维网格中定位行为相似的指标。
作者训练了一个类似于我们之前使用的 CIFAR-10 示例的 CNN，以预测在给定日期购买、持有或出售资产。他们将 CNN 的性能与“买入并持有”及其他模型进行比较，并发现它在使用道琼斯 30 只股票和 2007-2017 年间交易最多的九只 ETF 的每日价格序列时胜过了所有的替代方案。
在本节中，我们使用每日美国股票价格数据尝试这种方法，并演示如何计算并转换类似一组指标为图像格式。然后，我们训练一个 CNN 来预测每日回报，并根据结果信号评估一个简单的多空策略。
在不同间隔创建技术指标
我们首先从 Quandl Wiki 数据集中按美元交易额选取了 2007-2017 年滚动五年期的 500 只美国股票的宇宙。有关本节中的代码示例和一些额外的实现细节，请参阅笔记本engineer_cnn_features.ipynb。

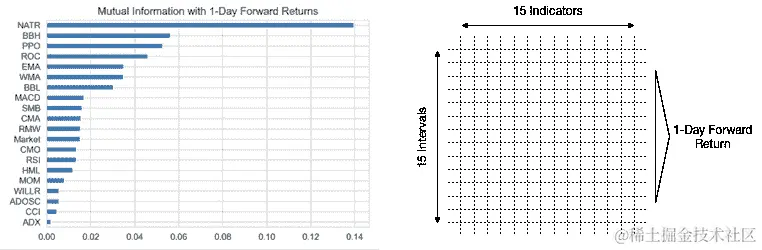

我们的特征包括 15 个技术指标和风险因子，我们计算这些指标以获取 15 个不同的间隔，然后将它们排列在一个 网格中。以下表列出了一些技术指标；此外，我们还使用以下度量标准（请参见 附录以获取更多信息）。
-
加权和指数移动平均线（WMA 和 EMA）的收盘价
-
收盘价变化率（ROC）
-
Chande 动量振荡器（CMO）
-
Chaikin A/D 振荡器（ADOSC）
-
平均方向运动指数（ADX）

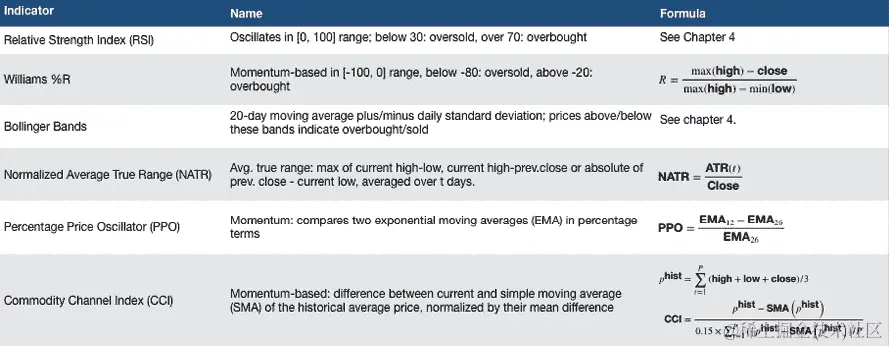

图 8.16：技术指标
对于每个指标，我们将时间段从 6 变化到 20 以获取 15 个不同的测量。例如，以下代码示例计算相对强度指数（RSI）：
T = list(range(6, 21))
for t in T:
universe[f'{t:02}_RSI'] = universe.groupby(level='symbol').close.apply(RSI, timeperiod=t)
对于需要多个输入的归一化平均真实波幅（NATR），计算如下：
for t in T:
universe[f'{t:02}_NATR'] = universe.groupby(
level='symbol', group_keys=False).apply(
lambda x: NATR(x.high, x.low, x.close, timeperiod=t))
有关更多详细信息，请参阅 TA-Lib 文档。
计算不同时间范围的滚动因子贝塔
我们还使用五个法玛-法 rench 风险因子（Fama 和 French，2015；参见 第四章，金融特征工程-如何研究 Alpha 因子）。它们反映了股票回报对被证明对股票回报产生影响的因素的敏感性。我们通过计算股票每日回报与旨在反映底层驱动因素的投资组合回报之间的滚动 OLS 回归系数来捕获这些因素：
-
股权风险溢价：美国股票的市值加权回报减去 1 个月期美国国债利率
-
规模（SMB）：归类为小型（按市值）的股票的回报与大型股票之间的差异
-
价值（HML）：具有高账面市值比的股票的回报与具有低价值的股票之间的差异
-
投资（CMA）：具有保守投资支出的公司与具有激进支出的公司之间的回报差异
-
盈利能力（RMW）：类似地，对具有强大盈利能力的股票与具有弱指标的股票之间的回报差异进行比较。
我们使用 pandas_datareader 从 Kenneth French 的数据库中获取数据（见 第四章，金融特征工程 - 如何研究阿尔法因子）：
import pandas_datareader.data as web
factor_data = (web.DataReader('F-F_Research_Data_5_Factors_2x3_daily',
'famafrench', start=START)[0])
接下来，我们使用 statsmodels 的 RollingOLS() 在不同长度的窗口期内运行回归，范围从 15 天到 90 天不等。我们在 .fit() 方法上设置 params_only 参数以加快计算速度，并使用拟合的 factor_model 的 .params 属性捕获系数：
factors = [Mkt-RF, 'SMB', 'HML', 'RMW', 'CMA']
windows = list(range(15, 90, 5))
for window in windows:
betas = []
for symbol, data in universe.groupby(level='symbol'):
model_data = data[[ret]].merge(factor_data, on='date').dropna()
model_data[ret] -= model_data.RF
rolling_ols = RollingOLS(endog=model_data[ret],
exog=sm.add_constant(model_data[factors]),
window=window)
factor_model = rolling_ols.fit(params_only=True).params.drop('const',
axis=1)
result = factor_model.assign(symbol=symbol).set_index('symbol',
append=True)
betas.append(result)
betas = pd.concat(betas).rename(columns=lambda x: f'{window:02}_{x}')
universe = universe.join(betas)
基于互信息的特征选择
下一步是从 20 个候选项中选择最相关的 15 个特征来填充 15×15 的输入网格。以下步骤的代码示例在笔记本 convert_cnn_features_to_image_format 中。
为此，我们估计每个指标和 15 个间隔相对于我们的目标（一天后的回报）的互信息。如 第四章，金融特征工程 - 如何研究阿尔法因子 中所讨论的，scikit-learn 提供了 mutual_info_regression() 函数，使这一过程变得简单，尽管耗时和占用内存。为加速此过程，我们随机抽样了 100,000 个观察结果：
df = features.join(targets[target]).dropna().sample(n=100000)
X = df.drop(target, axis=1)
y = df[target]
mi[t] = pd.Series(mutual_info_regression(X=X, y=y), index=X.columns)
图 18.16 的左侧面板显示了每个指标在 15 个间隔上的平均互信息。从该指标的角度来看，NATR、PPO 和 Bollinger Bands 最重要：
图 18.17：时间序列的互信息和二维网格布局
分层特征聚类
图 18.16 的右侧面板绘制了我们将输入到 CNN 中的 15×15 二维特征网格。如本章的第一节所讨论的，CNN 依赖于通常在图像中找到的相关模式的局部性，其中附近的像素密切相关，并且一个像素到下一个像素的变化通常是渐进的。
为了以类似的方式组织我们的指标，我们将遵循 Sezer 和 Ozbayoglu 的方法应用分层聚类。目标是识别行为类似的特征，并相应地对网格的列和行进行排序。
我们可以构建在第十三章中介绍的 SciPy 的pairwise_distance()、linkage()和dendrogram()函数之上，以及其他形式的聚类。我们创建一个辅助函数，对输入进行逐列标准化，以避免由于比例差异而扭曲特征之间的距离，并使用将聚类合并以最小化方差的 Ward 标准。该函数返回树状图中叶节点的顺序，进而显示了较大聚类的逐步形成：
def cluster_features(data, labels, ax, title):
data = StandardScaler().fit_transform(data)
pairwise_distance = pdist(data)
Z = linkage(data, 'ward')
dend = dendrogram(Z,
labels=labels,
orientation='top',
leaf_rotation=0.,
leaf_font_size=8.,
ax=ax)
return dend['ivl']
为了获得列中技术指标的优化顺序和行中不同间隔的不同顺序，我们使用 NumPy 的.reshape()方法确保我们想要聚类的维度出现在我们传递给cluster_features()的二维数组的列中：
labels = sorted(best_features)
col_order = cluster_features(features.dropna().values.reshape(-1, 15).T,
labels)
labels = list(range(1, 16))
row_order = cluster_features(
features.dropna().values.reshape(-1, 15, 15).transpose((0, 2, 1)).reshape(-1, 15).T, labels)

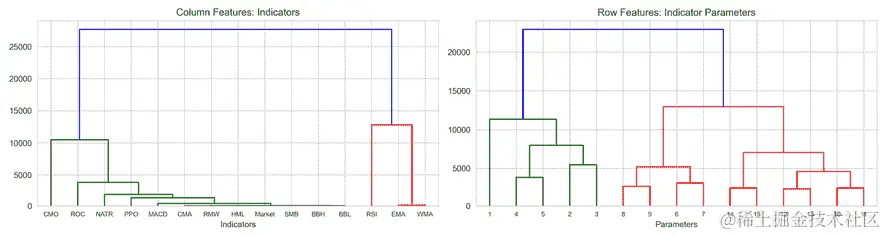

图 18.18显示了行和列特征的树状图：
图 18.18：行和列特征的树状图
我们相应地重新排序特征，并将结果存储为 CNN 的输入，我们将在下一步中创建。
创建和训练一个卷积神经网络
现在我们准备按照前一节中概述的步骤设计、训练和评估一个 CNN。笔记本cnn_for_trading.ipynb包含相关的代码示例。
我们再次紧密跟随作者的步伐，创建了一个 CNN，其中包含 2 个卷积层，卷积核尺寸分别为 3 和 16、32 个过滤器，然后是一个大小为 2 的最大池化层。我们将最后一层过滤器的输出展平，并将结果的 1,568 个输出连接到大小为 32 的密集层，对输入和输出连接分别应用 25%和 50%的丢弃概率以减轻过拟合。以下表格总结了包含 55,041 个可训练参数的 CNN 结构：
Layer (type) Output Shape Param #
CONV1 (Conv2D) (None, 15, 15, 16) 160
CONV2 (Conv2D) (None, 15, 15, 32) 4640
POOL1 (MaxPooling2D) (None, 7, 7, 32) 0
DROP1 (Dropout) (None, 7, 7, 32) 0
FLAT1 (Flatten) (None, 1568) 0
FC1 (Dense) (None, 32) 50208
DROP2 (Dropout) (None, 32) 0
FC2 (Dense) (None, 1) 33
Total params: 55,041
Trainable params: 55,041
Non-trainable params: 0
我们使用第七章中介绍的MutipleTimeSeriesCV训练和验证集索引生成器对模型进行交叉验证，该章节名为线性模型 - 从风险因素到回报预测。我们在训练期间提供了 5 年的交易日数据，每次以 64 个随机样本的批次进行，并使用随后的 3 个月进行验证，涵盖了 2014 年至 2017 年。
我们将特征缩放到[-1, 1]范围内，并再次使用 NumPy 的.reshape()方法创建所需的格式：
def get_train_valid_data(X, y, train_idx, test_idx):
x_train, y_train = X.iloc[train_idx, :], y.iloc[train_idx]
x_val, y_val = X.iloc[test_idx, :], y.iloc[test_idx]
scaler = MinMaxScaler(feature_range=(-1, 1))
x_train = scaler.fit_transform(x_train)
x_val = scaler.transform(x_val)
return (x_train.reshape(-1, size, size, 1), y_train,
x_val.reshape(-1, size, size, 1), y_val)
训练和验证遵循第十七章中介绍的流程，用于交易的深度学习，依靠检查点来在每个时期存储权重，并在不需要昂贵的重新训练的情况下生成表现最佳迭代的预测。
为了评估模型的预测准确性，我们计算验证集的每日信息系数（IC），如下所示：
checkpoint_path = Path('models', 'cnn_ts')
for fold, (train_idx, test_idx) in enumerate(cv.split(features)):
X_train, y_train, X_val, y_val = get_train_valid_data(features, target, train_idx, test_idx)
preds = y_val.to_frame('actual')
r = pd.DataFrame(index=y_val.index.unique(level='date')).sort_index()
model = make_model(filter1=16, act1='relu', filter2=32,
act2='relu', do1=.25, do2=.5, dense=32)
for epoch in range(n_epochs):
model.fit(X_train, y_train,
batch_size=batch_size,
validation_data=(X_val, y_val),
epochs=1, verbose=0, shuffle=True)
model.save_weights(
(checkpoint_path / f'ckpt_{fold}_{epoch}').as_posix())
preds[epoch] = model.predict(X_val).squeeze()
r[epoch] = preds.groupby(level='date').apply(
lambda x: spearmanr(x.actual, x[epoch])[0]).to_frame(epoch)
我们使用随机梯度下降与Nesterov动量（见 第十七章，交易的深度学习）对模型进行最多 10 个时期的训练，并发现表现最佳的时期，即第 8 和第 9 个时期，达到每日平均 IC 约为 0.009（低）。
组装最佳模型以生成可交易信号
为了减少测试期预测的方差，我们生成并对在交叉验证期间表现最佳的 3 个模型的预测进行平均，这里对应于训练 4、8 和 9 个时期。与前面的时间序列示例一样，相对较短的训练期强调了金融时间序列中信号数量较少，与例如图像数据中包含的系统信息相比，数量较少。
generate_predictions() 函数重新加载模型权重并返回目标周期的预测结果：
def generate_predictions(epoch):
predictions = []
for fold, (train_idx, test_idx) in enumerate(cv.split(features)):
X_train, y_train, X_val, y_val = get_train_valid_data(
features, target, train_idx, test_idx)
preds = y_val.to_frame('actual')
model = make_model(filter1=16, act1='relu', filter2=32,
act2='relu', do1=.25, do2=.5, dense=32)
status = model.load_weights(
(checkpoint_path / f'ckpt_{fold}_{epoch}').as_posix())
status.expect_partial()
predictions.append(pd.Series(model.predict(X_val).squeeze(),
index=y_val.index))
return pd.concat(predictions)
preds = {}
for i, epoch in enumerate(ic.drop('fold', axis=1).mean().nlargest(3).index):
preds[i] = generate_predictions(epoch)
我们存储预测结果，并继续根据这些每日回报预测进行交易策略的回测。
回测长短交易策略
为了了解信号质量，我们计算根据信号五分位数选择的等权重投资组合之间的差距，使用 Alphalens（见 第四章，金融特征工程 - 如何研究 Alpha 因子）。
图 18.19 显示，对于一天的投资视角，这种天真的策略在 2013 年至 2017 年期间每天大约可以获得超过四个基点的收益：
图 18.19: Alphalens 信号质量评估
我们将这个稍微令人鼓舞的结果转化为一个简单的策略，根据收益预测最高（最低）的 25 只股票进入多头（空头）头寸，每日进行交易。图 18.20 显示，这个策略在很大程度上与标准普尔 500 指数相竞争（左侧面板），在回测期间累积回报率为 35.6%，夏普比率为 0.53（未考虑交易成本；右侧面板）。
图 18.20: 样本内外回测表现
总结与经验教训
看起来 CNN 能够从转换为二维网格的 alpha 因子的时间序列中提取有意义的信息。对不同体系结构和训练参数的实验表明，结果并不十分稳健，稍微修改就可能显著降低性能。
调整尝试也凸显了成功训练深度 NN 的困难，特别是当信噪比较低时：太复杂的网络或错误的优化器可能导致 CNN 陷入一个始终预测常数值的局部最优解。
要改善结果并获得接近作者所取得的结果（使用不同的结果）的性能，最重要的步骤是重新审视特征。有许多替代方案来计算有限技术指标的不同间隔。任何适当数量的时间序列特征都可以按照n×m的矩形格式排列，并从 CNN 学习本地模式的能力中受益。选择n个指标和m个间隔只是为了更容易地组织二维网格的行和列。试试看吧！
此外，作者采取了一种分类方法来算法标记的买入、持有和卖出结果（请参阅文章了解计算的概要），而我们的实验则将回归应用于每日收益。图 18.18中的 Alphalens 图表表明，更长的持有期（特别是 10 天）可能效果更好，因此还有调整策略或切换到分类方法的空间。
总结
在本章中，我们介绍了 CNN，这是一种专门设计的神经网络架构，它借鉴了我们对人类视觉（有限）理解的线索，并且在类似网格的数据上表现特别好。我们涵盖了卷积或互相关的中心操作，推动了滤波器的发现，这些滤波器反过来检测出有助于解决手头任务的特征。
我们回顾了几种最先进的架构，它们是很好的起点，特别是因为迁移学习使我们能够重复使用预训练的权重，并减少否则相当计算和数据密集型的训练工作。我们还看到 Keras 使得实现和训练各种深度 CNN 架构相对简单。
在下一章中，我们将注意力转向专门设计用于序列数据的循环神经网络，例如时间序列数据，这对于投资和交易至关重要。
第十九章：用于多变量时间序列和情感分析的 RNNs
上一章展示了卷积神经网络（CNNs）是如何设计来学习代表网格状数据的空间结构的特征，尤其是图像，但也包括时间序列。本章介绍了专门用于序列数据的循环神经网络（RNNs），其中模式随时间演变，学习通常需要记忆先前的数据点。
前馈神经网络（FFNNs）将每个样本的特征向量视为独立且同分布。因此，它们在评估当前观察时不考虑先前的数据点。换句话说，它们没有记忆。
CNNs 使用的一维和二维卷积滤波器可以提取特征，这些特征是通常是一小部分相邻数据点的函数。然而，它们只允许浅层参数共享：每个输出都是将相同的滤波器应用于相关时间步和特征的结果。
RNN 模型的主要创新在于每个输出都是先前输出和新信息的函数。因此，RNNs 可以将先前观察到的信息纳入到它们使用当前特征向量进行的计算中。这种循环形式使得参数共享在更深的计算图中变得可能（Goodfellow，Bengio 和 Courville，2016 年）。在本章中，您将遇到长短期记忆（LSTM）单元和门控循环单元（GRUs），旨在克服学习长程依赖性所关联的梯度消失的挑战，在这种情况下，错误需要在许多连接上传播。
成功的 RNN 使用案例包括各种需要将一个或多个输入序列映射到一个或多个输出序列并突出显示自然语言应用的任务。我们将探讨如何将 RNNs 应用于单变量和多变量时间序列，以使用市场或基本数据预测资产价格。我们还将介绍如何使用词嵌入来利用替代文本数据，这些数据在第十六章中介绍了用于盈利电话和 SEC 文件的词嵌入，以对文档中表达的情感进行分类。最后，我们将使用 SEC 文件的最具信息量的部分来学习词嵌入，并预测文件提交日期前后的回报。
更具体地说，在本章中，您将学习以下内容：
-
循环连接如何使 RNNs 记忆模式并建模隐藏状态
-
展开和分析 RNNs 的计算图
-
门控单元如何从数据中学习调节 RNN 内存以实现长程依赖性
-
在 Python 中设计和训练用于单变量和多变量时间序列的 RNNs
-
如何学习词嵌入或使用预训练的词向量进行情感分析与 RNNs
-
使用自定义词嵌入构建双向 RNN 以预测股票回报
你可以在本章的 GitHub 存储库目录中找到代码示例和其他资源。
递归神经网络的工作原理
RNN 假定输入数据已经生成为一个序列，以便以前的数据点影响当前观察结果，并且对预测后续值具有相关性。因此，它们可以对比 FFNN 和 CNN 更复杂的输入输出关系进行建模，后者设计为使用给定数量的计算步骤将一个输入向量映射到一个输出向量。相反，RNN 可以对最佳表示为向量序列的任务的数据进行建模，其中输入、输出或两者都是序列。有关概述，请参阅 Goodfellow、Bengio 和 Courville（2016）的第十章。

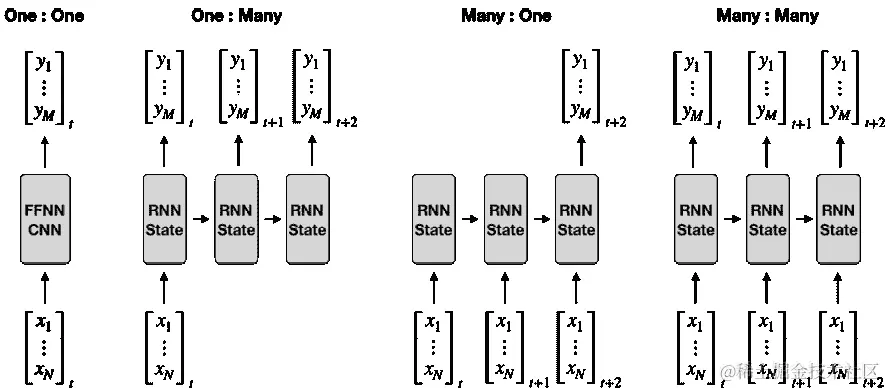

图 19.1中的图表灵感来自 Andrew Karpathy 的 2015 年博客文章递归神经网络的不合理有效性（请参阅 GitHub 获取链接），它说明了通过一个或多个神经网络层进行的非线性转换从输入到输出向量的映射：
图 19.1：各种类型的序列到序列模型
左侧面板显示了固定大小向量之间的一对一映射，这在上述最后两章中涵盖的 FFN 和 CNN 中很典型。其他三个面板显示了通过对新输入和上一次迭代产生的状态应用循环转换将输入向量映射到输出向量的各种 RNN 应用。输入到 RNN 的x向量也称为上下文。
这些向量是按时间索引的，通常是交易相关应用所需，但它们也可以由不同的顺序值标记。通用的序列到序列映射任务和示例应用包括：
-
一对多：例如，图像字幕生成接受单个像素向量（与上一章节中相同）并将其映射到一系列单词。
-
多对一：情感分析接受一系列单词或标记（参见第十四章，用于交易的文本数据 - 情感分析）并将其映射到一个输出标量或向量。
-
多对多：机器翻译或视频帧标记将输入向量序列映射到输出向量序列，无论是同步（如所示）还是异步方式。多变量时间序列的多步预测也将几个输入向量映射到几个输出向量。
请注意，输入和输出序列可以是任意长度的，因为从数据中学习的固定但学习的循环转换可以应用任意次数。
正如 CNN 能轻松扩展到大尺寸图像，而且一些 CNN 可以处理可变大小的图像，RNN 能够扩展到比不适用于基于序列任务的网络更长的序列。大多数 RNN 也可以处理可变长度的序列。
展开具有循环的计算图
RNN 被称为循环的，因为它们以一种方式将相同的转换应用于序列的每个元素，RNN 的输出取决于先前迭代的结果。因此，RNN 保持一个内部状态，它捕获了序列中以前元素的信息，就像内存一样。
图 19.2显示了在训练期间学习两个权重矩阵的单个隐藏 RNN 单元暗示的计算图：
-
W[hh]：应用于前一个隐藏状态 h[t-1]
-
W[hx]：应用于当前输入 x[t]
RNN 的输出 y[t] 是使用诸如 tanh 或 ReLU 激活函数的两个矩阵乘法之和的非线性转换：

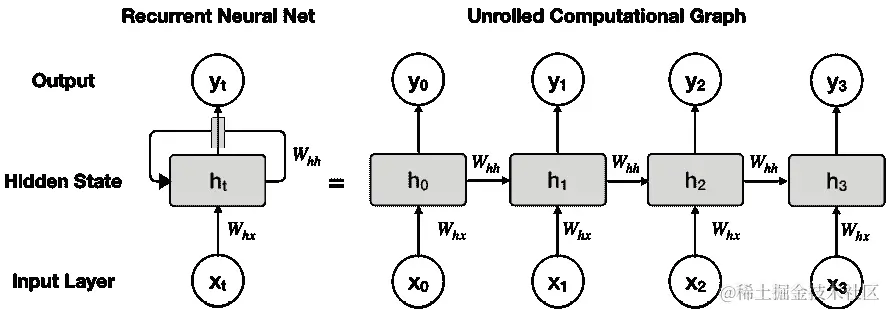

图 19.2：具有单个隐藏单元的 RNN 的计算图的循环和展开视图
方程的右侧显示了展开在图右侧面板中所示的循环关系的影响。它突出显示了重复的线性代数转换以及将来自过去序列元素的信息与当前输入或上下文相结合的隐藏状态。另一种表述将上下文向量连接到仅第一个隐藏状态；我们将概述修改此基线架构的其他选项。
时间反向传播
在前述图中展开的计算图突出显示了学习过程必然涵盖给定输入序列的所有时间步。在训练期间更新权重的反向传播算法涉及沿着展开的计算图进行从左到右的前向传递，然后沿相反方向进行后向传递。
正如在第十七章“交易的深度学习”中所讨论的那样，反向传播算法评估损失函数并计算其相对于参数的梯度，以相应地更新权重。在 RNN 上下文中，反向传播从计算图的右侧向左侧运行，从最终时间步更新参数一直到初始时间步。因此，该算法被称为时间反向传播（Werbos 1990）。
它突出了 RNN 通过在任意数量的序列元素之间共享参数来建模长程依赖关系的能力，同时保持相应的状态。另一方面，由于其固有的顺序性质，它的计算成本相当高，每个时间步的计算都无法并行化。
替代 RNN 架构
就像我们在前两章中介绍的 FFNN 和 CNN 架构一样，RNN 可以通过各种方式进行优化，以捕捉输入和输出数据之间的动态关系。
除了修改隐藏状态之间的重复连接之外，替代方法还包括重复输出关系、双向循环神经网络和编码器-解码器架构。请参阅 GitHub 获取背景参考，以补充本简要摘要。
输出重复和教师强迫
减少隐藏状态重复计算复杂性的一种方法是将单元的隐藏状态连接到前一个单元的输出而不是其隐藏状态。由此产生的 RNN 的容量低于前面讨论的架构，但是不同的时间步骤现在是解耦的，可以并行训练。
然而，要成功学习相关的过去信息，训练输出样本需要反映这些信息，以便通过反向传播调整网络参数。在资产回报与它们的滞后值无关的程度上，金融数据可能不符合此要求。沿着输入向量一起使用先前的结果值被称为教师强迫（Williams 和 Zipser，1989 年）。
输出到后续隐藏状态的连接也可以与隐藏循环结合使用。然而，训练需要通过时间反向传播，并且不能并行运行。
双向循环神经网络
对于一些任务来说，使输出不仅依赖于过去的序列元素，而且还依赖于未来元素可以是现实的和有益的（Schuster 和 Paliwal，1997 年）。机器翻译或语音和手写识别是其中一些例子，后续序列元素既具有信息量又实际可用于消除竞争性输出的歧义。
对于一维序列，双向循环神经网络结合了向前移动的 RNN 和向后扫描序列的另一个 RNN。因此，输出将取决于序列的过去和未来。在自然语言和音乐领域的应用（Sigtia 等，2014 年）非常成功（见第十六章，Word Embeddings for Earnings Calls and SEC Filings，以及本章最后一个使用 SEC 文件的示例）。
双向循环神经网络也可以与二维图像数据一起使用。在这种情况下，一对 RNN 在每个维度中执行序列的前向和后向处理。
编码器-解码器架构、注意力和变压器
到目前为止讨论的架构假设输入和输出序列具有相等的长度。编码器-解码器架构，也称为序列到序列（seq2seq）架构，放宽了这一假设，并且已经成为具有这种特征的机器翻译和其他应用非常流行的架构（Prabhavalkar 等，2017 年）。
编码器是将输入空间映射到不同空间，也称为潜在空间的 RNN，而解码器功能是将编码后的输入映射到目标空间（Cho 等人，2014 年）。在下一章中，我们将介绍使用各种深度学习架构在无监督设置中学习特征表示的自动编码器。
编码器和解码器 RNN 是联合训练的，以使最终编码器隐藏状态的输入成为解码器的输入，后者又学习匹配训练样本。
注意力机制解决了使用固定大小的编码器输入时的限制，当输入序列本身变化时。该机制将原始文本数据转换为分布式表示（见第十六章，用于财报电话和 SEC 备案的词嵌入），存储结果，并使用这些特征向量的加权平均值作为上下文。模型通过学习来学习权重，并且在不同的输入元素之间交替放置更多的权重或关注
最近的transformer架构放弃了重复和卷积，完全依赖于这种注意力机制来学习输入输出映射。它在机器翻译任务上取得了卓越的质量，同时需要更少的训练时间，部分原因是它可以并行化（Vaswani 等人，2017 年）。
如何设计深度 RNNs
图 19.2中的展开的计算图显示，每个转换都涉及线性矩阵操作，然后是一个非线性变换，可以共同由单个网络层表示。
在前两章中，我们看到增加深度允许 FFNNs，特别是 CNNs，学习更有用的分层表示。RNNs 也从将输入输出映射分解为多个层次中受益。对于 RNNs，此映射通常转换为：
-
将当前隐藏状态的输入和先前隐藏状态传入当前隐藏状态
-
将隐藏状态传入输出
一种常见的方法是在彼此之上堆叠循环层，以便它们学习输入数据的分层时间表示。这意味着较低层可能捕获较高频率的模式，由较高层合成为对于分类或回归任务有用的低频特征。我们将在下一节中演示这种方法。
不太流行的替代方案包括在输入到隐藏状态的连接上添加层，隐藏状态之间的连接，或从隐藏状态到输出的连接。这些设计使用跳过连接来避免时间步长之间最短路径增加并且训练变得更加困难的情况。
学习长程依赖的挑战
理论上，RNN 可以利用任意长的序列中的信息。然而，在实践中，它们仅限于查看几个步骤。更具体地说，RNN 难以从远离当前观察的时间步中获得有用的上下文信息（Hochreiter 等，2001）。
根本问题是在反向传播过程中在许多时间步骤上对梯度的重复乘法的影响。结果，梯度往往会消失并朝零减小（典型情况），或者爆炸并朝无穷大增长（较少发生，但使优化变得非常困难）。
即使参数允许稳定性并且网络能够存储记忆，由于许多雅各比矩阵的乘法，长期交互的权重将指数级地变小，这些矩阵包含梯度信息。实验表明，随机梯度下降在仅具有 10 或 20 个元素的序列上训练 RNN 面临严重挑战。
已经引入了几种 RNN 设计技术来解决这一挑战，包括回声状态网络（Jaeger，2001）和渗漏单元（Hihi 和 Bengio，1996）。后者在不同的时间尺度上运行，将模型的一部分集中在更高频率的表示上，另一部分集中在更低频率的表示上，以有意识地从数据中学习和组合不同的方面。其他策略包括跳过时间步的连接或集成来自不同频率的信号的单元。
最成功的方法使用被训练来调节单元在当前状态中保持多少过去信息以及何时重置或忘记这些信息的门控单元。因此，它们能够在数百个时间步长上学习依赖关系。最流行的例子包括长短期记忆（LSTM）单元和门控循环单元（GRUs）。Chung 等人（2014）的实证比较发现，这两种单元都优于简单的循环单元，如双曲正切单元，并且在各种语音和音乐建模任务上表现同样出色。
长短期记忆 - 学会忘记多少
具有 LSTM 结构的 RNN 拥有更复杂的单元，这些单元保持内部状态。它们包含门来跟踪输入序列元素之间的依赖关系，并相应调整单元的状态。这些门之间以循环方式连接，而不是我们之前遇到的隐藏单元。它们旨在通过让梯度无变化地通过以解决由于可能非常小或非常大的值的重复乘法而导致的梯度消失和梯度爆炸的问题（Hochreiter 和 Schmidhuber，1996）。
图 19.3中的图示显示了未展开的 LSTM 单元的信息流，并概述了其典型的门控机制：
图 19.3：通过展开的 LSTM 单元的信息流
一个典型的 LSTM 单元结合了四个参数化层，这些层相互作用并通过转换和传递向量来与细胞状态交互。这些层通常涉及输入门、输出门和遗忘门，但也有可能有额外的门或缺少其中一些机制的变体。图 19.4 中的白色节点标识逐元素操作，灰色元素表示在训练期间学习的具有权重和偏差参数的层：

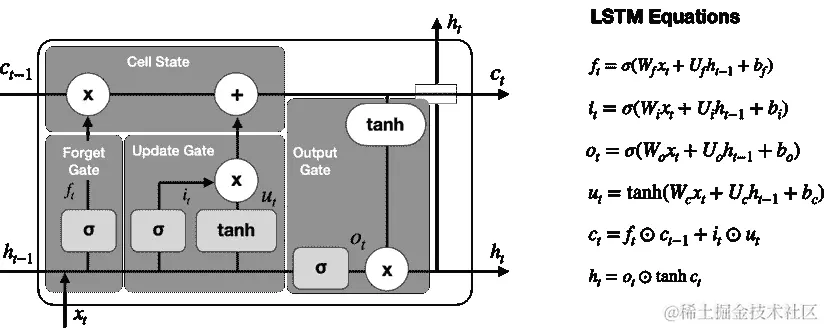

图 19.4：LSTM 单元的逻辑和数学原理
细胞状态 c 沿着细胞顶部的水平连接传递。细胞状态与各种门的交互导致一系列的循环决策：
-
遗忘门 控制应该清空多少细胞状态以调节网络的记忆。它接收先前的隐藏状态，h[t-1]，和当前的输入，x[t]，作为输入，计算一个 sigmoid 激活，并将结果值 f[t]（已归一化为 [0, 1] 范围）与细胞状态相乘，相应地减少或保持它。
-
输入门 也从 h[t-1] 和 x[t] 计算一个 sigmoid 激活，产生更新候选值。在 [-1, 1] 范围内的 tan[h] 激活会乘以更新候选值 u[t]，并根据结果的符号将其加或减到细胞状态中。
-
输出门 使用 sigmoid 激活 o[t] 过滤更新的细胞状态，并使用 tan[h] 激活将其乘以归一化到 [-1, 1] 范围的细胞状态。
门控循环单元
GRUs 通过省略输出门简化了 LSTM 单元。已经证明它们在某些语言建模任务上能够达到类似的性能，但在较小的数据集上表现更好。
GRUs 旨在使每个循环单元自适应地捕获不同时间尺度的依赖关系。与 LSTM 单元类似，GRU 具有调节单元内信息流的门控单元，但丢弃了单独的记忆单元（有关更多细节，请参阅 GitHub 上的参考资料）。
使用 TensorFlow 2 进行时间序列的 RNN
在本节中，我们说明如何使用 TensorFlow 2 库构建各种场景的循环神经网络。第一组模型包括对单变量和多变量时间序列进行回归和分类。第二组任务侧重于文本数据，用于情感分析，使用转换为词嵌入的文本数据（参见 第十六章，用于收益电话和 SEC 提交的词嵌入）。
更具体地说，我们将首先演示如何准备时间序列数据，使用单个 LSTM 层预测单变量时间序列的下一个值来预测股票指数值。

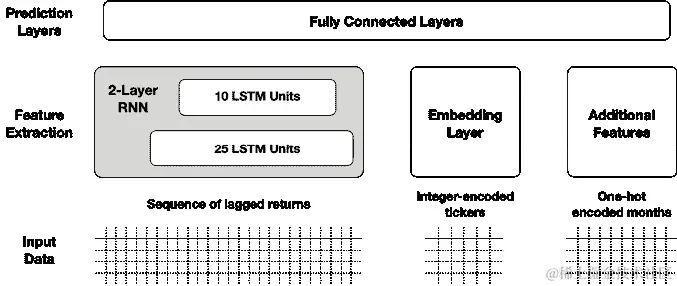

接下来，我们将构建一个具有三个不同输入的深度循环神经网络（RNN）来分类资产价格的变动。为此，我们将结合一个具有两层的堆叠 LSTM，学习的嵌入和独热编码的分类数据。最后，我们将演示如何使用 RNN 建模多变量时间序列。
单变量回归–预测标准普尔 500
在本小节中，我们将预测标准普尔 500 指数的值（有关实现细节，请参阅univariate_time_series_regression笔记本）。
我们将从联邦储备银行的数据服务（FRED；请参阅第二章，市场和基本数据–来源和技术）获取 2010-2019 年的数据：
sp500 = web.DataReader('SP500', 'fred', start='2010', end='2020').dropna()
sp500.info()
DatetimeIndex: 2463 entries, 2010-03-22 to 2019-12-31
Data columns (total 1 columns):
# Column Non-Null Count Dtype
--- ------ -------------- -----
0 SP500 2463 non-null float64
我们通过使用 scikit-learn 的MinMaxScaler()类将数据缩放到[0, 1]区间来预处理数据：
from sklearn.preprocessing import MinMaxScaler
scaler = MinMaxScaler()
sp500_scaled = pd.Series(scaler.fit_transform(sp500).squeeze(),
index=sp500.index)
如何为 RNN 整理时间序列数据的形状
我们生成 63 个连续交易日的序列，大约三个月，并使用具有 20 个隐藏单元的单个 LSTM 层预测一步的缩放指数值。
每个 LSTM 层的输入必须具有三个维度，即：
-
批量大小：一个序列是一个样本。一个批次包含一个或多个样本。
-
时间步长：一个时间步是样本中的一个单独观察。
-
特征：一个特征是一个时间步的一个观察。
下图可视化了输入张量的形状：

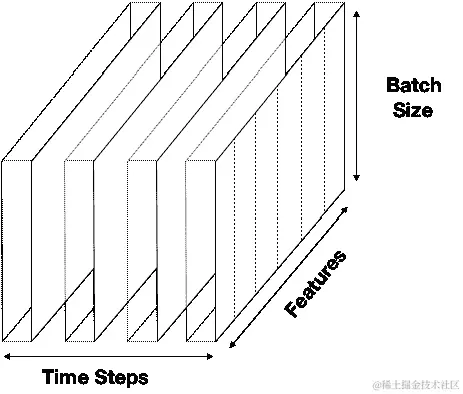

图 19.5：RNN 输入张量的三个维度

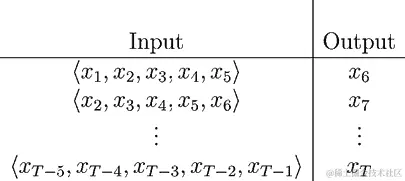

我们的 S&P 500 样本有 2,463 个观测值或时间步长。我们将使用每个窗口为 63 个观测值的重叠序列。使用大小为T = 5 的更简单的窗口来说明这种自回归序列模式，我们获得了每个输出与其前五个滞后相关联的输入输出对，如下表所示：
图 19.6：具有 T=5 大小窗口的输入输出对
我们可以使用create_univariate_rnn_data()函数堆叠我们使用滚动窗口选择的重叠序列：
def create_univariate_rnn_data(data, window_size):
y = data[window_size:]
data = data.values.reshape(-1, 1) # make 2D
n = data.shape[0]
X = np.hstack(tuple([data[i: n-j, :] for i, j in enumerate(range(
window_size, 0, -1))]))
return pd.DataFrame(X, index=y.index), y
我们使用window_size=63对经过缩放的股票指数应用此函数以获得具有样本数量 x 时间步长数量的二维数据集的形状：
X, y = create_univariate_rnn_data(sp500_scaled, window_size=63)
X.shape
(2356, 63)
我们将使用 2019 年的数据作为我们的测试集，并重塑特征以添加必要的第三维：
X_train = X[:'2018'].values.reshape(-1, window_size, 1)
y_train = y[:'2018']
# keep the last year for testing
X_test = X['2019'].values.reshape(-1, window_size, 1)
y_test = y['2019']
如何定义具有单个 LSTM 层的两层 RNN
现在我们已经从时间序列创建了自回归输入/输出对并将这些对分成训练集和测试集，我们可以定义我们的 RNN 架构了。TensorFlow 2 的 Keras 接口使得构建具有以下规格的两个隐藏层的 RNN 非常简单：
-
层 1：具有 10 个隐藏单元的 LSTM 模块（带有
input_shape = (window_size,1)；在训练期间我们将在省略的第一维中定义batch_size） -
层 2：具有单个单元和线性激活的完全连接模块
-
损失：
mean_squared_error以匹配回归目标
只需几行代码就可以创建计算图：
rnn = Sequential([
LSTM(units=10,
input_shape=(window_size, n_features), name='LSTM'),
Dense(1, name='Output')
])
总结显示模型有 491 个参数：
rnn.summary()
Layer (type) Output Shape Param #
LSTM (LSTM) (None, 10) 480
Output (Dense) (None, 1) 11
Total params: 491
Trainable params: 491
训练和评估模型
我们使用默认设置为 RNN 推荐的 RMSProp 优化器进行训练，并为这个回归问题编译模型 mean_squared_error：
optimizer = keras.optimizers.RMSprop(lr=0.001,
rho=0.9,
epsilon=1e-08,
decay=0.0)
rnn.compile(loss='mean_squared_error', optimizer=optimizer)
我们定义一个 EarlyStopping 回调函数，并训练模型 500 次：
early_stopping = EarlyStopping(monitor='val_loss',
patience=50,
restore_best_weights=True)
lstm_training = rnn.fit(X_train,
y_train,
epochs=500,
batch_size=20,
validation_data=(X_test, y_test),
callbacks=[checkpointer, early_stopping],
verbose=1)
训练在 138 个周期后停止。图 19.7 中的损失历史显示了训练和验证 RMSE 的 5 个周期滚动平均值，突出显示了最佳周期，并显示损失为 0.998 百分比：
loss_history = pd.DataFrame(lstm_training.history).pow(.5)
loss_history.index += 1
best_rmse = loss_history.val_loss.min()
best_epoch = loss_history.val_loss.idxmin()
loss_history.columns=['Training RMSE', 'Validation RMSE']
title = f'Best Validation RMSE: {best_rmse:.4%}'
loss_history.rolling(5).mean().plot(logy=True, lw=2, title=title, ax=ax)
图 19.7：交叉验证性能
重新缩放预测
我们使用 MinMaxScaler() 的 inverse_transform() 方法将模型预测重新缩放到原始标普 500 范围内的值：
test_predict_scaled = rnn.predict(X_test)
test_predict = (pd.Series(scaler.inverse_transform(test_predict_scaled)
.squeeze(),
index=y_test.index))

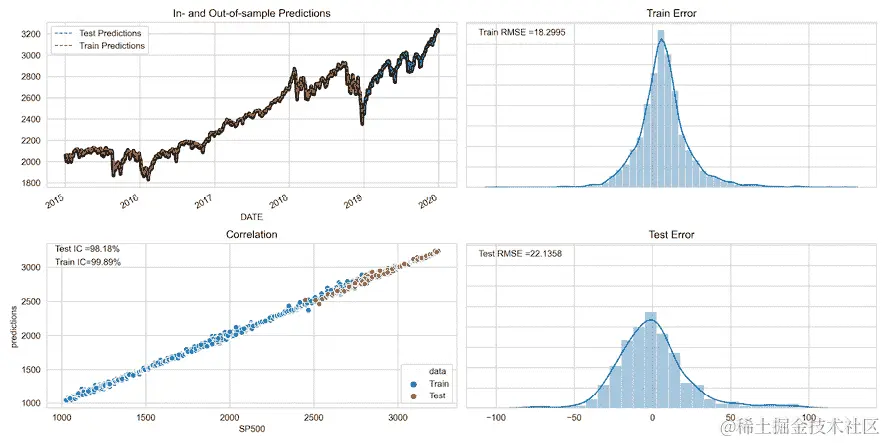

图 19.8 中的四个图表说明了基于跟踪 2019 年标普 500 数据的重新缩放预测的预测性能，测试信息系数（IC）为 0.9889：
图 19.8：RNN 在标普 500 预测上的性能
堆叠 LSTM - 预测价格变动和回报
我们现在将通过堆叠两个 LSTM 层使用 Quandl 股价数据构建一个更深层的模型（有关实施详细信息，请参见 stacked_lstm_with_feature_embeddings.ipynb 笔记本）。此外，我们将包含不是顺序的特征，即标识股票和月份的指标变量。
图 19.9 概述了演示如何将不同数据源结合在一个深度神经网络中的架构。例如，您可以添加技术或基本特征，而不是或者另外添加一个独热编码的月份：
图 19.9：带有额外特征的堆叠 LSTM 架构
准备数据 - 如何创建每周股票回报
我们加载 Quandl 调整后的股票价格数据（请参阅 GitHub 上如何获取源数据的说明），如下所示（参见 build_dataset.ipynb 笔记本）：
prices = (pd.read_hdf('../data/assets.h5', 'quandl/wiki/prices')
.adj_close
.unstack().loc['2007':])
prices.info()
DatetimeIndex: 2896 entries, 2007-01-01 to 2018-03-27
Columns: 3199 entries, A to ZUMZ
我们首先为 2008-17 年期间具有完整数据的接近 2,500 只股票生成每周回报：
returns = (prices
.resample('W')
.last()
.pct_change()
.loc['2008': '2017']
.dropna(axis=1)
.sort_index(ascending=False))
returns.info()
DatetimeIndex: 2576 entries, 2017-12-29 to 2008-01-01
Columns: 2489 entries, A to ZUMZ
我们如下所示创建并堆叠了每只股票和每周 52 周回报的滚动序列：
n = len(returns)
T = 52
tcols = list(range(T))
tickers = returns.columns
data = pd.DataFrame()
for i in range(n-T-1):
df = returns.iloc[i:i+T+1]
date = df.index.max()
data = pd.concat([data, (df.reset_index(drop=True).T
.assign(date=date, ticker=tickers)
.set_index(['ticker', 'date']))])
我们将在 1 和 99 百分位水平处截尾异常值，并创建一个二进制标签，指示周回报是否为正：
data[tcols] = (data[tcols].apply(lambda x: x.clip(lower=x.quantile(.01),
upper=x.quantile(.99))))
data['label'] = (data['fwd_returns'] > 0).astype(int)
因此，我们获得了超过 2,400 只股票的 1.16 百万观测值，每只股票都有 52 周的滞后回报（加上标签）：
data.shape
(1167341, 53)
现在我们准备好创建额外的特征，将数据分割成训练和测试集，并将其带入 LSTM 所需的三维格式。
如何在 RNN 格式中创建多个输入
此示例说明了如何组合几个输入数据源，即：
-
52 周滞后回报的滚动序列
-
为每个 12 个月份的独热编码指示变量
-
整数编码的股票代码数值
以下代码生成了两个额外的特征：
data['month'] = data.index.get_level_values('date').month
data = pd.get_dummies(data, columns=['month'], prefix='month')
data['ticker'] = pd.factorize(data.index.get_level_values('ticker'))[0]
接下来，我们创建了一个覆盖 2009 年至 2016 年期间的训练集和一个包含 2017 年数据的单独的测试集，这是最后一个完整的数据年份：
train_data = data[:'2016']
test_data = data['2017']
对于训练和测试数据集，我们生成一个包含三个输入数组的列表，如 图 19.9 所示：
-
滞后收益序列（使用 图 19.5 中描述的格式）
-
将整数编码的股票代码作为一维数组
-
将月份虚拟变量作为每月一列的二维数组
window_size=52
sequence = list(range(1, window_size+1))
X_train = [
train_data.loc[:, sequence].values.reshape(-1, window_size , 1),
train_data.ticker,
train_data.filter(like='month')
]
y_train = train_data.label
[x.shape for x in X_train], y_train.shape
[(1035424, 52, 1), (1035424,), (1035424, 12)], (1035424,)
如何使用 Keras 的函数式 API 定义架构
Keras 的函数式 API 使得设计像本节开头概述的具有多个输入的架构（或多个输出，如 第十八章 中的 SVHN 示例中所述，用于金融时间序列和卫星图像的 CNNs）变得容易。这个例子说明了一个具有三个输入的网络：
-
两个分别具有 25 和 10 个单元的 堆叠 LSTM 层
-
一个学习股票的 10 维实值表示的 嵌入层
-
一个 one-hot 编码的月份表示
我们首先定义了三个输入及其各自的形状：
n_features = 1
returns = Input(shape=(window_size, n_features), name='Returns')
tickers = Input(shape=(1,), name='Tickers')
months = Input(shape=(12,), name='Months')
要定义 堆叠 LSTM 层，我们将第一层的return_sequences关键字设置为True。这确保第一层以预期的三维输入格式生成输出。请注意，我们还使用了辍学正则化以及函数式 API 如何将一个层的张量输出传递给后续层的输入：
lstm1 = LSTM(units=lstm1_units,
input_shape=(window_size, n_features),
name='LSTM1',
dropout=.2,
return_sequences=True)(returns)
lstm_model = LSTM(units=lstm2_units,
dropout=.2,
name='LSTM2')(lstm1)
TensorFlow 2 中有关 RNN 的指南强调了只有在使用大多数 LSTM 设置的默认值时才支持 GPU（www.tensorflow.org/guide/keras/rnn）。
嵌入层需要：
-
input_dim关键字，它定义了该层将学习多少个嵌入 -
output_dim关键字，它定义了嵌入的大小 -
input_length参数，它设置传递给该层的元素数量（在这里，每个样本只有一个股票代码）
嵌入层的目标是学习向量表示，以捕获特征值相对于彼此的相对位置与结果的关系。我们将选择一个五维嵌入来将嵌入层与 LSTM 层和我们需要重塑（或扁平化）的月份虚拟变量结合起来：
ticker_embedding = Embedding(input_dim=n_tickers,
output_dim=5,
input_length=1)(tickers)
ticker_embedding = Reshape(target_shape=(5,))(ticker_embedding)
现在我们可以连接三个张量，然后进行BatchNormalization：
merged = concatenate([lstm_model, ticker_embedding, months], name='Merged')
bn = BatchNormalization()(merged)
最终的全连接层学习将这些堆叠 LSTM 层、股票代码嵌入和月份指标映射到反映接下来一周的正面或负面收益的二元结果。我们通过定义其输入和输出来制定完整的 RNN，使用刚刚定义的隐式数据流：
hidden_dense = Dense(10, name='FC1')(bn)
output = Dense(1, name='Output', activation='sigmoid')(hidden_dense)
rnn = Model(inputs=[returns, tickers, months], outputs=output)
摘要使用 16,984 个参数对这个稍微复杂的架构进行了概述：
Layer (type) Output Shape Param # Connected to
Returns (InputLayer) [(None, 52, 1)] 0
Tickers (InputLayer) [(None, 1)] 0
LSTM1 (LSTM) (None, 52, 25) 2700 Returns[0][0]
embedding (Embedding) (None, 1, 5) 12445 Tickers[0][0]
LSTM2 (LSTM) (None, 10) 1440 LSTM1[0][0]
reshape (Reshape) (None, 5) 0 embedding[0][0]
Months (InputLayer) [(None, 12)] 0
Merged (Concatenate) (None, 27) 0 LSTM2[0][0]
reshape[0][0]
Months[0][0]
batch_normalization (BatchNorma (None, 27) 108 Merged[0][0]
FC1 (Dense) (None, 10) 280
atch_normalization[0][0]
Output (Dense) (None, 1) 11 FC1[0][0]
Total params: 16,984
Trainable params: 16,930
Non-trainable params: 54
我们使用建议的 RMSProp 优化器和默认设置编译模型，并计算我们将用于提前停止的 AUC 指标：
optimizer = tf.keras.optimizers.RMSprop(lr=0.001,
rho=0.9,
epsilon=1e-08,
decay=0.0)
rnn.compile(loss='binary_crossentropy',
optimizer=optimizer,
metrics=['accuracy',
tf.keras.metrics.AUC(name='AUC')])
我们使用提前停止来对模型进行 50 个周期的训练：
result = rnn.fit(X_train,
y_train,
epochs=50,
batch_size=32,
validation_data=(X_test, y_test),
callbacks=[early_stopping])

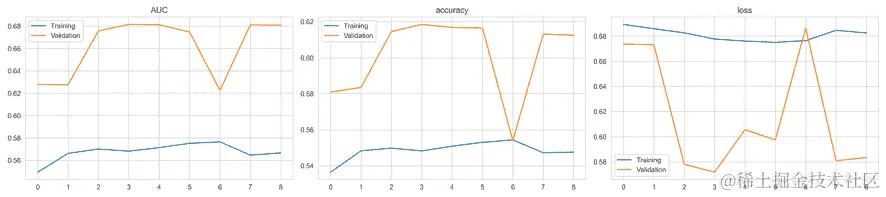

下面的图表显示，训练在 8 个周期后停止，每个周期在单个 GPU 上大约需要三分钟。这导致最佳模型的测试 AUC 为 0.6816，测试准确度为 0.6193：
图 19.10：堆叠的 LSTM 分类 - 交叉验证性能
测试预测和实际每周回报的 IC 为 0.32。
预测回报率而不是价格方向性变化
stacked_lstm_with_feature_embeddings_regression.ipynb笔记本演示了如何将模型调整为回归任务，即预测回报率而不是二元价格变化。
所需的更改很小；只需执行以下操作：
-
选择
fwd_returns结果，而不是二元label。 -
将模型输出转换为线性（默认值），而不是
sigmoid。 -
将损失更新为均方误差（并提及提前停止）。
-
删除或更新可选指标以匹配回归任务。
在其他情况下使用相同的训练参数（除了 Adam 优化器使用默认设置在这种情况下产生更好的结果），验证损失在九个周期内改善。平均每周 IC 为 3.32，整个时期为 6.68，显著性水平为 1％。预测回报率最高和最低五分之一的股票之间的平均每周回报率差略高于 20 个基点：
图 19.11：堆叠的 LSTM 回归模型 - 预测性能
用于宏观数据的多变量时间序列回归
到目前为止，我们的建模工作仅限于单个时间序列。RNN 非常适合多变量时间序列，并且是我们在第九章，用于波动率预测和统计套利的时间序列模型中介绍的向量自回归（VAR）模型的非线性替代品。有关实施详细信息，请参阅multivariate_timeseries笔记本。
加载情绪和工业生产数据
我们将展示如何使用相同的数据集对多个时间序列进行 RNN 建模和预测，该数据集是我们用于 VAR 示例的。它包括联邦储备局 FRED 服务提供的 40 年来每月的消费者情绪和工业生产数据观测：
df = web.DataReader(['UMCSENT', 'IPGMFN'], 'fred', '1980', '2019-12').dropna()
df.columns = ['sentiment', 'ip']
df.info()
DatetimeIndex: 480 entries, 1980-01-01 to 2019-12-01
Data columns (total 2 columns):
sentiment 480 non-null float64
ip 480 non-null float64
使数据平稳化并调整比例
我们应用相同的转换 - 年度差异对两个系列，工业生产的先前对数转换 - 来实现平稳性（有关详细信息，请参阅第九章，用于波动率预测和统计套利的时间序列模型）。我们还将其重新缩放为[0,1]范围，以确保网络在训练期间给予两个系列相等的权重：
df_transformed = (pd.DataFrame({'ip': np.log(df.ip).diff(12),
'sentiment': df.sentiment.diff(12)}).dropna())
df_transformed = df_transformed.apply(minmax_scale)

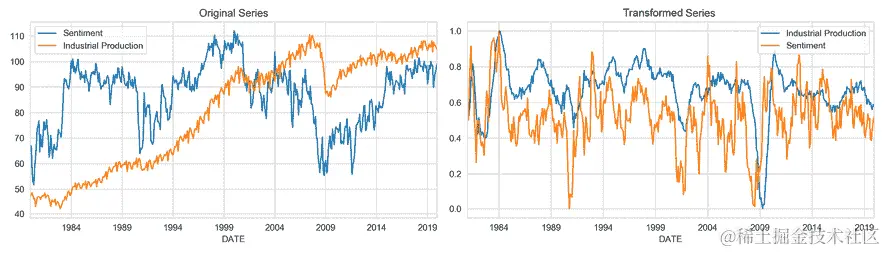

图 19.12显示了原始和转换后的宏观时间序列：
图 19.12：原始和转换后的时间序列
创建多变量 RNN 输入
create_multivariate_rnn_data()函数将包含多个时间序列的数据集转换为 TensorFlow 的 RNN 层所需的三维形状，形状为n_samples × window_size × n_series：
def create_multivariate_rnn_data(data, window_size):
y = data[window_size:]
n = data.shape[0]
X = np.stack([data[i: j] for i, j in enumerate(range(window_size, n))],
axis=0)
return X, y
window_size值为 18，确保第二维中的条目是相应输出变量的滞后 18 个月。因此，我们获得了每个特征的 RNN 模型输入如下：
X, y = create_multivariate_rnn_data(df_transformed, window_size=window_size)
X.shape, y.shape
((450, 18, 2), (450, 2))
最后，我们将数据分为训练集和测试集，使用最后 24 个月来测试外样本性能：
test_size = 24
train_size = X.shape[0]-test_size
X_train, y_train = X[:train_size], y[:train_size]
X_test, y_test = X[train_size:], y[train_size:]
X_train.shape, X_test.shape
((426, 18, 2), (24, 18, 2))
定义和训练模型
鉴于数据集相对较小，我们使用比前一个示例更简单的 RNN 架构。它具有一个具有 12 个单元的 LSTM 层，后跟具有 6 个单元的完全连接层。输出层有两个单元，分别用于每个时间序列。
我们使用均方绝对损失和推荐的 RMSProp 优化器进行编译：
n_features = output_size = 2
lstm_units = 12
dense_units = 6
rnn = Sequential([
LSTM(units=lstm_units,
dropout=.1,
recurrent_dropout=.1,
input_shape=(window_size, n_features), name='LSTM',
return_sequences=False),
Dense(dense_units, name='FC'),
Dense(output_size, name='Output')
])
rnn.compile(loss='mae', optimizer='RMSProp')
该模型仍然具有 812 个参数，而第九章《时间序列模型用于波动率预测和统计套利》中的VAR(1,1)模型只有 10 个参数：
Layer (type) Output Shape Param #
LSTM (LSTM) (None, 12) 720
FC (Dense) (None, 6) 78
Output (Dense) (None, 2) 14
Total params: 812
Trainable params: 812
我们使用批处理大小为 20 进行 100 个周期的训练，使用提前停止：
result = rnn.fit(X_train,
y_train,
epochs=100,
batch_size=20,
shuffle=False,
validation_data=(X_test, y_test),
callbacks=[checkpointer, early_stopping],
verbose=1)
在经过 62 个周期后，训练提前停止，测试 MAE 为 0.034，比相同任务的 VAR 模型的测试 MAE 提高了近 25％，为 0.043。
但是，这两个结果并不完全可比，因为 RNN 生成了 18 个 1 步预测，而 VAR 模型使用其自身的预测作为其外样本预测的输入。您可能需要调整 VAR 设置以获得可比较的预测并比较性能。
图 19.13突出显示了训练和验证误差，以及两个系列的外样本预测：
图 19.13：具有多个宏观系列的 RNN 的交叉验证和测试结果
用于文本数据的 RNN
RNN 通常应用于各种自然语言处理任务，从机器翻译到情感分析，我们在本书第三部分已经遇到过。在本节中，我们将说明如何将 RNN 应用于文本数据以检测正面或负面情感（可轻松扩展为更细粒度的情感评分），以及预测股票回报。
具体来说，我们将使用单词嵌入来表示文档中的标记。我们在第十六章《用于收入电话和 SEC 文件的单词嵌入》中介绍了单词嵌入。它们是将标记转换为密集的实值向量的绝佳技术，因为单词在嵌入空间中的相对位置编码了它们在训练文档中的有用语义方面。
我们在前面的堆叠 RNN 示例中看到，TensorFlow 具有内置的嵌入层，允许我们训练特定于手头任务的向量表示。或者，我们可以使用预训练的向量。我们将在以下三个部分中演示这两种方法。
具有情感分类嵌入的 LSTM
这个例子展示了如何在分类任务中训练 RNN 来学习自定义的嵌入向量。这与 word2vec 模型不同，后者在优化相邻标记的预测时学习向量，从而能够捕捉单词之间某些语义关系（参见 第十六章，用于盈利电话和 SEC 文件的单词嵌入）。学习预测情感的词向量意味着嵌入将反映出一个标记与其相关联的结果之间的关系。
加载 IMDB 电影评论数据
为了使数据易于处理，我们将使用 IMDB 评论数据集来说明这个用例，该数据集包含 50,000 条正面和负面电影评论，均匀分布在一个训练集和一个测试集中，并且每个数据集中的标签都是平衡的。词汇表包含 88,586 个标记。或者，您可以使用规模更大的 Yelp 评论数据（将文本转换为数值序列后；请参阅下一节关于使用预训练嵌入或 TensorFlow 2 文档）。
数据集已经捆绑到 TensorFlow 中，并可以加载，以便每个评论表示为整数编码的序列。我们可以通过使用 skip_top 过滤掉频繁和可能不太信息丰富的单词，以及长度超过 maxlen 的句子，来限制词汇量至 num_words。我们还可以选择 oov_char 值，它代表了我们基于频率排除词汇表的标记：
from tensorflow.keras.datasets import imdb
vocab_size = 20000
(X_train, y_train), (X_test, y_test) = imdb.load_data(seed=42,
skip_top=0,
maxlen=None,
oov_char=2,
index_from=3,
num_words=vocab_size)
在第二步中，将整数列表转换为固定大小的数组，我们可以堆叠并提供作为输入到我们的 RNN。pad_sequence 函数生成相等长度的数组，截断并填充以符合 maxlen：
maxlen = 100
X_train_padded = pad_sequences(X_train,
truncating='pre',
padding='pre',
maxlen=maxlen)
定义嵌入和 RNN 架构
现在我们可以设置我们的 RNN 架构了。第一层学习单词嵌入。我们使用以下内容定义嵌入维度，与以前一样：
-
input_dim关键字设置了我们需要嵌入的标记数量 -
output_dim关键字定义了每个嵌入的大小。 -
input_len参数指定每个输入序列的长度
请注意，这次我们使用的是 GRU 单元，它们训练更快，对少量数据表现更好。我们还使用了循环丢失以进行正则化：
embedding_size = 100
rnn = Sequential([
Embedding(input_dim=vocab_size,
output_dim= embedding_size,
input_length=maxlen),
GRU(units=32,
dropout=0.2, # comment out to use optimized GPU implementation
recurrent_dropout=0.2),
Dense(1, activation='sigmoid')
])
结果模型具有超过 200 万个可训练参数：
Layer (type) Output Shape Param #
embedding (Embedding) (None, 100, 100) 2000000
gru (GRU) (None, 32) 12864
dense (Dense) (None, 1) 33
Total params: 2,012,897
Trainable params: 2,012,897
我们编译模型以使用 AUC 指标，并使用提前停止训练：
rnn.fit(X_train_padded,
y_train,
batch_size=32,
epochs=25,
validation_data=(X_test_padded, y_test),
callbacks=[early_stopping],
verbose=1)
在 12 个时期后停止训练，并恢复最佳模型的权重，找到高达 0.9393 的高测试 AUC：
y_score = rnn.predict(X_test_padded)
roc_auc_score(y_score=y_score.squeeze(), y_true=y_test)
0.9393289376
图 19.14显示了交叉验证性能，包括准确度和 AUC：
图 19.14：使用自定义嵌入对 IMDB 数据进行 RNN 的交叉验证
预训练的词向量进行情感分析
在第十六章，用于收益电话和 SEC 备案的词嵌入中，我们讨论了如何学习特定领域的词嵌入。Word2vec 和相关的学习算法产生高质量的词向量，但需要大量的数据集。因此，研究小组通常会共享在大型数据集上训练的词向量，类似于我们在上一章的迁移学习部分遇到的预训练深度学习模型的权重。
我们现在将说明如何使用斯坦福 NLP 小组提供的预训练全局词向量表示（GloVe）与 IMDB 评论数据集一起使用（请参阅 GitHub 获取参考资料和sentiment_analysis_pretrained_embeddings笔记本获取实现细节）。
文本数据的预处理
我们将从源代码加载 IMDB 数据集，手动预处理它（请参阅笔记本）。TensorFlow 提供了一个Tokenizer，我们将使用它将文本文档转换为整数编码的序列：
num_words = 10000
t = Tokenizer(num_words=num_words,
lower=True,
oov_token=2)
t.fit_on_texts(train_data.review)
vocab_size = len(t.word_index) + 1
train_data_encoded = t.texts_to_sequences(train_data.review)
test_data_encoded = t.texts_to_sequences(test_data.review)
我们还使用pad_sequences函数将列表（长度不等的列表）转换为填充和截断数组的堆叠集，用于训练和测试数据：
max_length = 100
X_train_padded = pad_sequences(train_data_encoded,
maxlen=max_length,
padding='post',
truncating='post')
y_train = train_data['label']
X_train_padded.shape
(25000, 100)
加载预训练的 GloVe 嵌入
我们下载并解压了 GloVe 数据到代码中指示的位置，并将创建一个字典，将 GloVe 令牌映射到 100 维的实值向量：
glove_path = Path('data/glove/glove.6B.100d.txt')
embeddings_index = dict()
for line in glove_path.open(encoding='latin1'):
values = line.split()
word = values[0]
coefs = np.asarray(values[1:], dtype='float32')
embeddings_index[word] = coefs
我们使用大约 340,000 个词向量来创建一个与词汇表匹配的嵌入矩阵，以便 RNN 可以通过令牌索引访问嵌入：
embedding_matrix = np.zeros((vocab_size, 100))
for word, i in t.word_index.items():
embedding_vector = embeddings_index.get(word)
if embedding_vector is not None:
embedding_matrix[i] = embedding_vector
使用冻结权重定义体系结构
与上一个示例中的 RNN 设置不同之处在于，我们将把嵌入矩阵传递给嵌入层，并将其设置为不可训练，以便权重在训练期间保持不变：
rnn = Sequential([
Embedding(input_dim=vocab_size,
output_dim=embedding_size,
input_length=max_length,
weights=[embedding_matrix],
trainable=False),
GRU(units=32, dropout=0.2, recurrent_dropout=0.2),
Dense(1, activation='sigmoid')])
从这里开始，我们像以前一样进行。训练持续了 32 个时期，如图 19.15所示，我们获得了 0.9106 的测试 AUC 分数。这比我们在前几节中为这个领域学习的自定义嵌入的结果稍差，突显了训练自己的词嵌入的价值：
图 19.15：具有多个宏系列的 RNN 的交叉验证和测试结果
您可能希望将这些技术应用于我们在第三部分使用的更大的金融文本数据集。
从 SEC 备案嵌入预测收益
在第十六章，用于收益电话和 SEC 备案的词嵌入中，我们讨论了产品评论和金融文本数据之间的重要区别。虽然前者对于说明重要的工作流程很有用，在本节中，我们将处理更具挑战性但也更相关的金融文件。具体来说，我们将使用在第十六章，用于收益电话和 SEC 备案的词嵌入中介绍的 SEC 备案数据，学习用于预测相关股票披露的单词嵌入，从发布前到一周后。
sec_filings_return_prediction 笔记本包含本节的代码示例。请参阅 第十六章，盈利电话和美国证券交易委员会申报文件的词嵌入 中的 sec_preprocessing 笔记本，并查看 GitHub 上数据文件夹中的说明以获取数据。
使用 yfinance 获取源股票价格数据
2013-16 期间有 22,631 份文件。我们使用 yfinance 获取了相关 6,630 个股票的股票价格数据，因为它比 Quandl 的 WIKI 数据具有更高的覆盖率。我们使用文件索引（请参阅 第十六章，盈利电话和美国证券交易委员会申报文件的词嵌入）中的股票符号和申报日期下载申报日期前三个月和后一个月的每日调整股票价格，以获取价格数据和未成功的股票：
yf_data, missing = [], []
for i, (symbol, dates) in enumerate(filing_index.groupby('ticker').date_filed,
1):
ticker = yf.Ticker(symbol)
for idx, date in dates.to_dict().items():
start = date - timedelta(days=93)
end = date + timedelta(days=31)
df = ticker.history(start=start, end=end)
if df.empty:
missing.append(symbol)
else:
yf_data.append(df.assign(ticker=symbol, filing=idx))
我们获取了 3,954 个股票的数据，并使用 Quandl Wiki 数据获取了几百个缺失股票的价格（请参阅笔记本），最终得到了 4,762 个符号的 16,758 份文件。
预处理 SEC 申报数据
与产品评论相比，金融文本文档往往更长，结构更为正式。此外，在这种情况下，我们依赖于来自 EDGAR 的数据，该数据需要解析 XBRL 源（请参阅 第二章，市场和基本数据-来源和技术），可能存在包含除所需部分以外的其他材料的错误。我们在预处理过程中采取了几个步骤来处理异常值，并将文本数据格式化为模型所需的相等长度的整数序列：
-
删除所有包含少于 5 个或多于 50 个令牌的句子；这影响约百分之 5 的句子。
-
创建了 28,599 个二元组，10,032 个三元组和 2,372 个具有 4 个元素的 n 元组。
-
将文件转换为表示令牌频率排名的整数序列，删除少于 100 个令牌的文件，并将序列截断为 20,000 个元素。
图 19.16 强调了剩余的 16,538 份文件的一些语料库统计信息，共有 179,214,369 个令牌，其中约有 204,206 个是唯一的。左面板显示了以对数-对数尺度表示的令牌频率分布；最常见的术语，“百万”，“业务”，“公司”和“产品”每个都出现了超过 100 万次。通常情况下，有一个非常长的尾巴，其中 60% 的令牌出现次数少于 25 次。
中央面板显示了约为 10 个令牌的句子长度的分布。最后，右侧面板显示了约为 20,000 的申报长度的分布，由于截断而呈现高峰：
图 19.16: 具有多个宏观系列的 RNN 的交叉验证和测试结果
为 RNN 模型准备数据
现在我们需要一个模型预测的结果。我们将计算（在某种程度上是任意的）文件当天（如果没有该日期的价格，则为前一天）的五天后回报，假设申报发生在市场闭市后。显然，这种假设可能是错误的，强调了第二章市场和基本数据-来源和技术和第三章金融替代数据-类别和用例中强调的即时数据的必要性。我们将忽略使用免费数据的隐藏成本问题。
我们计算正向回报如下，删除周回报低于 50 或高于 100％的异常值：
fwd_return = {}
for filing in filings:
date_filed = filing_index.at[filing, 'date_filed']
price_data = prices[prices.filing==filing].close.sort_index()
try:
r = (price_data
.pct_change(periods=5)
.shift(-5)
.loc[:date_filed]
.iloc[-1])
except:
continue
if not np.isnan(r) and -.5 < r < 1:
fwd_return[filing] = r
这给我们留下了 16,355 个数据点。现在我们将这些结果与它们的匹配的申报序列组合起来，并将回报列表转换为 NumPy 数组：
y, X = [], []
for filing_id, fwd_ret in fwd_return.items():
X.append(np.load(vector_path / f'{filing_id}.npy') + 2)
y.append(fwd_ret)
y = np.array(y)
最后，我们创建一个 90:10 的训练/测试分割，并使用本节中第一个示例中引入的pad_sequences函数生成每个长度为 20,000 的固定长度序列：
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=.1)
X_train = pad_sequences(X_train,
truncating='pre',
padding='pre',
maxlen=maxlen)
X_test = pad_sequences(X_test,
truncating='pre',
padding='pre',
maxlen=maxlen)
X_train.shape, X_test.shape
((14719, 20000), (1636, 20000))
构建、训练和评估 RNN 模型
现在我们可以定义我们的 RNN 架构。第一层学习单词嵌入。我们将嵌入维度如前所述设置如下：
-
input_dim关键字到词汇表的大小 -
output_dim关键词到每个嵌入的大小 -
input_length参数是每个输入序列将要多长
对于递归层，我们使用双向 GRU 单元扫描文本向前和向后，并连接生成的输出。我们还在线性输出之前添加了五个单位的稠密层的批归一化和 dropout 进行正则化：
embedding_size = 100
input_dim = X_train.max() + 1
rnn = Sequential([
Embedding(input_dim=input_dim,
output_dim=embedding_size,
input_length=maxlen,
name='EMB'),
BatchNormalization(name='BN1'),
Bidirectional(GRU(32), name='BD1'),
BatchNormalization(name='BN2'),
Dropout(.1, name='DO1'),
Dense(5, name='D'),
Dense(1, activation='linear', name='OUT')])
结果模型有超过 250 万个可训练参数：
rnn.summary()
Layer (type) Output Shape Param #
EMB (Embedding) (None, 20000, 100) 2500000
BN1 (BatchNormalization) (None, 20000, 100) 400
BD1 (Bidirectional) (None, 64) 25728
BN2 (BatchNormalization) (None, 64) 256
DO1 (Dropout) (None, 64) 0
D (Dense) (None, 5) 325
OUT (Dense) (None, 1) 6
Total params: 2,526,715
Trainable params: 2,526,387
Non-trainable params: 328
我们使用 Adam 优化器进行编译，针对这个回归任务的均方损失，同时跟踪损失的平方根和绝对误差的均值作为可选指标：
rnn.compile(loss='mse',
optimizer='Adam',
metrics=[RootMeanSquaredError(name='RMSE'),
MeanAbsoluteError(name='MAE')])
使用提前停止，我们每次对 32 个观测值的批次进行最多 100 个时期的训练：
early_stopping = EarlyStopping(monitor='val_MAE',
patience=5,
restore_best_weights=True)
training = rnn.fit(X_train,
y_train,
batch_size=32,
epochs=100,
validation_data=(X_test, y_test),
callbacks=[early_stopping],
verbose=1)
均方误差仅在 4 个时期内改善，如图 19.17左侧面板所示：
图 19.17：使用 SEC 申报预测每周回报的 RNN 的交叉验证测试结果
在测试集上，最佳模型达到了高度显著的 IC 值为 6.02：
y_score = rnn.predict(X_test)
rho, p = spearmanr(y_score.squeeze(), y_test)
print(f'{rho*100:.2f} ({p:.2%})')
6.02 (1.48%)
吸取的教训和下一步
该模型能够仅使用文本数据生成显著优于随机的回报预测。既有一些警告表明应谨慎对待结果，也有理由相信我们可以改进这个实验的结果。
一方面，股价数据和解析后的 SEC 申报的质量都远非完美。尚不清楚价格数据问题是否会积极或消极地偏向结果，但它们肯定会增加误差边际。更加仔细地解析和清理 SEC 申报很可能会通过消除噪音来改善结果。
另一方面，有许多优化可能会改善结果。从文本输入开始，我们并没有尝试解析提交内容，只是选择了某些部分；去除模板语言或尝试选择最有意义的陈述可能具有价值。我们还对提交的最大长度和词汇量大小进行了相当武断的选择，这些选择可能会重新审视。我们还可以缩短或延长每周的预测时段。此外，我们可以从嵌入的大小到层数和大小以及正则化程度等多个方面对模型架构进行细化。
最根本的是，我们可以将文本输入与更丰富的互补特征集合相结合，正如在前一节中展示的那样，使用具有多个输入的堆叠 LSTM。最后，我们肯定会需要更大的提交集。
总结
在本章中，我们介绍了专门针对序列数据定制的 RNN 架构。我们讨论了 RNN 的工作原理，分析了计算图，并了解了 RNN 如何通过多个步骤实现参数共享，以捕获长程依赖关系，而 FFNNs 和 CNNs 则不太适合。
我们还回顾了梯度消失和梯度爆炸的挑战，并了解了门控单元（如长短期记忆单元）如何使 RNN 能够学习数百个时间步长的依赖关系。最后，我们将 RNN 应用于算法交易中常见的挑战，例如使用 SEC 提交进行单变量和多变量时间序列预测以及情感分析。
下一章中，我们将介绍无监督的深度学习技术，如自动编码器和生成对抗网络，以及它们在投资和交易策略中的应用。
