第九章：Docker Swarm

概述

在本章中，您将使用命令行与 Docker Swarm 一起工作，管理运行节点，部署服务，并在需要时对服务进行滚动更新。您将学习如何排查 Swarm 节点并使用现有的 Docker Compose 文件部署整个堆栈，以及如何使用 Swarm 来管理服务配置和秘密。本章的最后部分将为您提供使用 Swarmpit 的知识，这是一个用于运行和管理 Docker Swarm 服务和集群的基于 Web 的界面。

介绍

到目前为止，在本书中，我们已经通过直接命令（如docker run）从命令行运行了我们的 Docker 容器并控制了它们的运行方式。我们的下一步是使用 Docker Compose 自动化事务，它允许整个容器环境一起工作。Docker Swarm 是管理我们的 Docker 环境的下一步。Docker Swarm允许您编排容器的扩展和协作，以为最终用户提供更可靠的服务。

Docker Swarm 允许您设置多个运行 Docker Engine 的服务器，并将它们组织为一个集群。然后，Docker Swarm 可以运行命令来协调整个集群中的容器，而不仅仅是一个服务器。Swarm 将配置您的集群，以确保您的服务在整个集群中平衡，确保您的服务更加可靠。它还会根据集群的负载决定将哪个服务分配给哪个服务器。Docker Swarm 在管理容器运行方式方面是一个进步，并且默认情况下由 Docker 提供。

Docker Swarm 允许您为服务配置冗余和故障转移，同时根据负载增加或减少容器的数量。您可以对服务进行滚动更新，以减少停机的可能性，这意味着可以将容器应用的新版本应用到集群中，而这些更改不会导致客户停机。它将允许您通过 Swarm 编排容器工作负载，而不是手动逐个管理容器。

当涉及管理您的环境时，Swarm 还引入了一些新术语和概念，定义如下列表：

Swarm：多个 Docker 主机以集群模式运行，充当管理者和工作者。拥有多个节点和工作者并非 Docker Swarm 的必要部分。您可以将您的服务作为单节点集群运行，在本章中我们将使用这种方式，即使生产集群可能有多个节点可用，以确保您的服务尽可能具有容错性。
任务：经理将任务分配给节点内部运行。任务包括一个 Docker 容器和将在容器内运行的命令。
服务：这定义了要在管理者或工作者上执行的任务。服务和独立容器之间的区别在于，您可以修改服务的配置而无需重新启动服务。
节点：运行 Docker Engine 并参与集群的个体系统是一个节点。通过虚拟化，一个物理计算机可以同时运行多个节点。

注意

我们将只在我们的系统上使用一个节点。

经理：经理将任务分配给工作节点。经理进行编排和集群管理。它还在集群上托管服务。
领导节点：集群中的管理节点选举一个单一的主领导节点来负责整个集群的编排任务。
工作节点：工作节点执行经理节点分配的任务。

现在您熟悉了关键术语，让我们在下一节中探讨 Docker Swarm 的工作原理。

Docker Swarm 的工作原理？

集群管理节点处理集群管理，主要目标是维护集群和运行在其上的服务的一致状态。这包括确保集群始终运行，并在需要时运行和调度服务。

由于同时运行多个管理者，这意味着在生产环境中有容错能力。也就是说，如果一个管理者关闭，集群仍将有另一个管理者来协调集群上的服务。工作节点的唯一目的是运行 Docker 容器。它们需要至少一个管理者才能运行，但如果需要，工作节点可以晋升为管理者。

服务允许您将应用程序镜像部署到 Docker swarm。这些是要运行的容器和在运行容器内执行的命令。在创建服务时提供了服务选项，您可以在其中指定应用程序可以发布的端口、CPU 和内存限制、滚动更新策略以及可以运行的镜像副本数量。

服务的期望状态已经设置，并且管理节点的责任是监视服务。如果服务不处于期望的状态，它将纠正任何问题。如果一个任务失败，编排器会简单地移除与失败任务相关的容器并替换它。

现在您已经了解了 Docker Swarm 的工作原理，接下来的部分将带您开始使用基本命令，并通过一个实际操作来进一步演示其操作。

使用 Docker Swarm

本章的前一部分已经向您展示了 Swarm 使用了与您在本书中已经学到的类似概念。您将看到，使用 Swarm 会将您已经非常熟悉的 Docker 命令扩展到允许您创建集群、管理服务和配置节点。Docker Swarm 大大简化了运行服务的工作，因为 Swarm 会确定最佳放置服务的位置，负责安排容器的调度，并决定最适合放置服务的节点。例如，如果一个节点上已经运行了三个服务，而第二个节点上只有一个服务，Swarm 会知道应该均匀地分配服务到您的系统中。

默认情况下，Docker Swarm 是禁用的，因此要在 swarm 模式下运行 Docker，您需要加入现有集群或创建一个新的 swarm。要创建一个新的 swarm 并在系统中激活它，您可以使用此处显示的swarm init命令：

docker swarm init

这将在您当前工作的节点上创建一个新的单节点 swarm 集群。您的系统将成为您刚刚创建的 swarm 的管理节点。当您运行init命令时，还将提供有关允许其他节点加入您的 swarm 所需的命令的详细信息。

要加入集群的节点需要一个秘密令牌，工作节点的令牌与管理节点的不同。管理令牌需要得到强有力的保护，以免使您的集群集群变得脆弱。一旦您获得了节点需要加入的集群的令牌、IP 地址和端口，您可以运行类似于下面显示的命令，使用--token选项：

docker swarm join --token <swarm_token> <ip_address>:<port>

如果出于某种原因您需要更改令牌（可能是出于安全原因），您可以运行join-token --rotate选项来生成新的令牌，如下所示：

docker swarm join-token --rotate

从集群管理节点，以下node ls命令将允许您查看集群中可用的节点，并提供有关节点状态的详细信息，无论它是管理节点还是工作节点，以及节点是否存在任何问题：

docker node ls

一旦您的集群可用并准备好开始托管服务，您可以使用service create命令创建一个服务，提供服务的名称、容器镜像以及服务正确运行所需的命令，例如，如果您需要暴露端口或挂载卷：

docker service create --name <service> <image> <command>

然后可以对服务配置进行更改，或者您可以使用update命令更改服务的运行方式，如下所示：

docker service update <service> <changes>

最后，如果您需要删除或停止服务运行，您只需使用service remove命令：

docker service remove <service>

我们在这里提供了关于 Docker Swarm 的许多理论，希望它为您提供了清晰的了解，以及您如何使用 Swarm 来启动您的服务并在需求高时进行扩展以提供稳定的服务。以下练习将会将我们迄今为止学到的知识，并向您展示如何在您的项目中实施它。

注意

请使用touch命令创建文件，并使用vim命令在文件上使用 vim 编辑器。

练习 9.01：使用 Docker Swarm 运行服务

此练习旨在帮助您熟悉使用 Docker Swarm 命令来管理您的服务和容器。在这个练习中，您将激活一个集群，设置一个新的服务，测试扩展服务，然后使用 Docker Swarm 从集群中删除服务：

虽然 Swarm 默认包含在 Docker 安装中，但您仍然需要在系统上激活它。使用docker swarm init命令将您的本地系统置于 Docker Swarm 模式：

docker swarm init

您的输出可能与此处看到的有些不同，但如您所见，一旦创建了 swarm，输出将提供有关如何使用docker swarm join命令向集群添加额外节点的详细信息：

Swarm initialized: current node (j2qxrpf0a1yhvcax6n2ajux69) is
now a manager.
To add a worker to this swarm, run the following command:
    docker swarm join --token SWMTKN-1-2w0fk5g2e18118zygvmvdxartd43n0ky6cmywy0ucxj8j7net1-5v1xvrt7
1ag6ss7trl480e1k7 192.168.65.3:2377
To add a manager to this swarm, run 'docker swarm join-token
manager' and follow the instructions.

现在使用node ls命令列出您在集群中拥有的节点：

docker node ls

您应该有一个您当前正在使用的节点，并且其状态应为Ready：

ID         HOSTNAME          STATUS    AVAILABILITY
  MANAGER STATUS
j2qx.. *   docker-desktop    Ready     Active
  Leader

为了清晰起见，我们已经从输出中删除了Engine Version列。

从您的节点上，使用docker info命令检查您的 swarm 的状态，提供有关 Swarm 集群以及节点与其交互方式的进一步详细信息。如果您需要以后排除故障，它还会为您提供额外的信息：

docker info

如您从输出中所见，您将获得有关您的 Docker Swarm 集群的所有具体细节，包括NodeID和ClusterID。如果您在系统上没有正确设置 Swarm，您将只看到Swarm: inactive的输出：

…
Swarm: active
  NodeID: j2qxrpf0a1yhvcax6n2ajux69
  Is Manager: true
  ClusterID: pyejfsj9avjn595voauu9pqjv
  Managers: 1
  Nodes: 1
  Default Address Pool: 10.0.0.0/8
  SubnetSize: 24
  Data Path Port: 4789
  Orchestration:
   Task History Retention Limit: 5
  Raft:
   Snapshot Interval: 10000
   Number of Old Snapshots to Retain: 0
   Heartbeat Tick: 1
   Election Tick: 10
  Dispatcher:
   Heartbeat Period: 5 seconds
  CA Configuration:
   Expiry Duration: 3 months
   Force Rotate: 0

在新创建的 swarm 上启动您的第一个服务。使用docker service create命令和--replicas选项创建一个名为web的服务，以设置两个容器实例运行：

docker service create --replicas 2 -p 80:80 --name web nginx

您将看到成功创建了两个实例：

uws28u6yny7ltvutq38166alf
overall progress: 2 out of 2 tasks
1/2: running   [==========================================>]
2/2: running   [==========================================>]
verify: Service converged

类似于docker ps命令，您可以使用docker service ls命令查看集群上正在运行的服务的列表。执行docker service ls命令以查看在步骤 4中创建的web服务的详细信息：

docker service ls

该命令将返回web服务的详细信息：

ID              NAME  MODE          REPLICAS   IMAGE
  PORTS
uws28u6yny7l    web   replicated    2/2        nginx:latest
  *:80->80/tcp

要查看当前在您的 swarm 上运行的容器，请使用docker service ps命令并提供您的服务名称web：

docker service ps web

如您所见，您现在有一个正在运行我们服务的容器列表：

ID     NAME    IMAGE    NODE               DESIRED
  CURRENT STATE
viyz   web.1   nginx    docker-desktop     Running
  Running about a minute ago
mr4u   web.2   nginx    docker-desktop     Running
  Running about a minute ago

该服务将仅运行默认的Welcome to nginx!页面。使用节点 IP 地址查看页面。在这种情况下，它将是您的本地主机 IP，0.0.0.0：

图 9.1：来自 Docker Swarm 的 nginx 服务

使用 Docker Swarm 轻松扩展运行服务的容器数量。只需提供scale选项和您想要运行的总容器数量，swarm 将为您完成工作。执行此处显示的命令，将您正在运行的 web 容器扩展到3：

docker service scale web=3

以下输出显示web服务现在扩展到3个容器：

web scaled to 3
overall progress: 3 out of 3 tasks
1/3: running   [==========================================>]
2/3: running   [==========================================>]
3/3: running   [==========================================>]
verify: Service converged

如本练习的步骤 5中所述，运行service ls命令：

docker service ls

现在你应该看到你的集群上运行了三个web服务：

ID              NAME    MODE          REPLICAS   IMAGE
    PORTS
uws28u6yny7l    web     replicated    3/3        nginx:latest
    *:80->80/tcp

以下更改更适合于具有多个节点的集群，但你可以运行它来看看会发生什么。运行以下node update命令将可用性设置为drain，并使用你的节点 ID 号或名称。这将删除在该节点上运行的所有容器，因为它在你的集群上不再可用。你将得到节点 ID 作为输出：

docker node update --availability drain j2qxrpf0a1yhvcax6n2ajux69

如果你运行docker service ps web命令，你会看到每个web服务在尝试启动新的web服务时关闭。由于你只有一个正在运行的节点，服务将处于等待状态，并显示no suitable node错误。运行docker service ps web命令：

docker service ps web

输出已经减少，只显示第二、第三、第五和第六列，但你可以看到服务无法启动。CURRENT STATE列同时具有Pending和Shutdown状态：

NAME         IMAGE            CURRENT STATE
  ERROR
web.1        nginx:latest     Pending 2 minutes ago
  "no suitable node (1 node…"
\_ web.1     nginx:latest     Shutdown 2 minutes ago
web.2        nginx:latest     Pending 2 minutes ago
  "no suitable node (1 node…"
\_ web.2     nginx:latest     Shutdown 2 minutes ago
web.3        nginx:latest     Pending 2 minutes ago
  "no suitable node (1 node…"
\_ web.3     nginx:latest     Shutdown 2 minutes ago

运行docker node ls命令：

docker node ls

这表明你的节点已准备就绪，但处于AVAILABILITY状态为Drain：

ID         HOSTNAME          STATUS    AVAILABILITY
  MANAGER STATUS
j2qx.. *   docker-desktop    Ready     Drain
  Leader

停止服务运行。使用service rm命令，后跟服务名称（在本例中为web）来停止服务运行：

docker service rm web

唯一显示的输出将是你要移除的服务的名称：

web

你不想让你的节点处于Drain状态，因为你希望在练习的其余部分继续使用它。要使节点退出Drain状态并准备开始管理 Swarm，使用以下命令将可用性设置为active，并使用你的节点 ID：

docker node update --availability active j2qxrpf0a1yhvcax6n2ajux69

该命令将返回节点的哈希值，对于每个用户来说都是不同的。

运行node ls命令：

docker node ls

现在它将显示我们节点的可用性为Active，并准备好再次运行你的服务：

ID         HOSTNAME          STATUS    AVAILABILITY
  MANAGER STATUS
j2qx.. *   docker-desktop    Ready     Active
  Leader

使用docker node inspect命令和--format选项，并搜索ManagerStatus.Reachability状态，以确保你的节点是可访问的：

docker node inspect j2qxrpf0a1yhvcax6n2ajux69 --format "{{ .ManagerStatus.Reachability }}"

如果节点可用并且可以联系，你应该看到一个reachable的结果：

reachable

搜索Status.State以确保节点已准备就绪：

docker node inspect j2qxrpf0a1yhvcax6n2ajux69 --format "{{ .Status.State }}"

这应该产生ready：

ready

这个练习应该让你对 Docker Swarm 如何简化你的工作有一个很好的了解，特别是当你开始考虑将你的工作部署到生产环境时。我们使用了 Docker Hub NGINX 镜像，但我们可以轻松地使用我们创建的任何服务作为 Docker 镜像，这些镜像对我们的 Swarm 节点可用。

下一节将快速讨论一些操作，如果您发现自己在 Swarm 节点出现问题时需要采取的措施。

排除 Swarm 节点问题

在本章中，我们将只使用单节点 swarm 来托管我们的服务。Docker Swarm 多年来一直提供生产级环境。然而，这并不意味着您的环境永远不会出现问题，特别是当您开始在多节点 swarm 中托管服务时。如果您需要排除集群上运行的任何节点的问题，您可以采取一些步骤来确保您正在纠正它们可能存在的任何问题：

重新启动：通常最简单的选择是重新启动节点系统，以查看是否解决了您可能遇到的问题。
降级节点：如果节点是您集群中的管理节点，请尝试使用node demote命令降级节点：

docker node demote <node_id>

如果此节点是领导者，它将允许其他管理节点之一成为 swarm 的领导者，并希望解决您可能遇到的任何问题。

从集群中删除节点：使用node rm命令，您可以从集群中删除节点：

docker node rm <node_id>

如果节点与 swarm 的其余部分没有正确通信，这也可能是一个问题，您可能需要使用--force选项从集群中删除节点：

docker node rm --force <node_id>

重新加入集群：如果前面的操作正确执行，您可以使用swarm join命令成功将节点重新加入集群。记得使用加入 swarm 时使用的令牌：

docker node swarm join --token <token> <swarm_ip>:<port>

注意

如果您的服务在 Docker Swarm 上仍然存在问题，并且您已经纠正了所有与 Swarm 节点相关的问题，Swarm 只是使用 Docker 在您的环境中运行和部署服务。任何问题可能归结为对您尝试在 Swarm 上运行的容器映像的基本故障排除，而不是 Swarm 环境本身。

一组管理节点被称为仲裁，大多数管理节点需要就提议更新 swarm 达成一致意见，例如添加新节点或缩减容器数量。正如我们在前一节中看到的，您可以通过运行docker node ls命令来监视 swarm 管理节点或节点的健康状况，然后使用管理节点的 ID 来使用docker node inspect命令，如下所示：

docker node inspect <node_id>

注意

关于您的 Swarm 节点的最后一点是要记住将服务部署到已创建为 Docker 镜像的节点上。容器镜像本身需要从中央 Docker 注册表下载，该注册表可供所有节点从中下载，而不仅仅是在 Swarm 节点上构建。

虽然我们已经快速讨论了解决 Swarm 节点故障的方法，但这不应该是在 Swarm 上运行服务的主要方面。本章的下一部分将进一步向前迈进，向您展示如何使用新的或现有的docker-compose.yml文件来自动部署您的服务到 Docker Swarm 中。

使用 Docker Compose 部署 Swarm 部署

使用 Docker Swarm 部署完整环境很容易；如果您一直在使用 Docker Compose 运行容器，您会发现大部分工作已经完成。这意味着您不需要像我们在本章的前一部分中那样手动逐个启动 Swarm 中的服务。

如果您已经有一个可用的docker-compose.yml文件来启动您的服务和应用程序，那么它很可能会在没有问题的情况下简单地工作。Swarm 将使用stack deploy命令在 Swarm 节点上部署所有您的服务。您只需要提供compose文件并为堆栈分配一个名称：

docker stack deploy --compose-file <compose_file> <swarm_name>

堆栈创建快速而无缝，但在后台会发生很多事情，以确保所有服务都正常运行，包括在所有服务之间设置网络，并按需要的顺序启动每个服务。使用在创建时提供的swarm_name运行stack ps命令将向您显示部署中所有服务是否正在运行：

docker stack ps <swarm_name>

一旦您完成了在您的 swarm 上使用服务，或者您需要清理部署的所有内容，您只需使用stack rm命令，提供您在创建堆栈部署时提供的swarm_name。这将自动停止和清理在您的 swarm 中运行的所有服务，并准备好让您重新分配给其他服务：

docker stack rm <swarm_name>

现在，既然我们知道了用于部署、运行和管理我们的 Swarm 堆栈的命令，我们可以看看如何为我们的服务执行滚动更新。

Swarm 服务滚动更新

Swarm 还具有对正在运行的服务执行滚动更新的能力。这意味着如果您对 Swarm 上运行的应用程序有新的更新，您可以创建一个新的 Docker 镜像并更新您的服务，Swarm 将确保新镜像在成功运行之前将旧版本的容器镜像关闭。

在 Swarm 中对正在运行的服务执行滚动更新只是运行service update命令的简单问题。在以下命令中，您可以看到新的容器镜像名称和要更新的服务。Swarm 将处理其余部分。

docker service update --image <image_name:tag> <service_name>

您很快就有机会使用我们在这里解释过的所有命令。在以下示例中，您将使用 Django 和 PostgreSQL 创建一个小型测试应用程序。您将要设置的 Web 应用程序非常基本，因此没有必要事先了解 Django Web 框架。只需跟着做，我们将在练习中逐步解释发生的事情。

练习 9.02：从 Docker Compose 部署您的 Swarm

在以下练习中，您将使用docker-compose.yml创建一个使用 PostgreSQL 数据库和 Django Web 框架的基本 Web 应用程序。然后，您将使用此compose文件将服务部署到 Swarm 中，而无需手动运行服务。

首先，创建一个目录来运行您的应用程序。将目录命名为swarm，并使用cd命令进入该目录。

mkdir swarm; cd swarm

在新目录中为您的 Django 应用程序创建一个Dockerfile，并使用文本编辑器输入以下代码块中的详细信息。Dockerfile将使用默认的Python3镜像，设置与 Django 相关的环境变量，安装相关应用程序，并将代码复制到容器镜像的当前目录中。

FROM python:3
ENV PYTHONUNBUFFERED 1
RUN mkdir /application
WORKDIR /application
COPY requirements.txt /application/
RUN pip install -r requirements.txt
COPY . /application/

创建requirements.txt文件，您的Dockerfile在上一步中使用它来安装运行所需的所有相关应用程序。使用文本编辑器添加以下两行以安装 Django 应用程序与 PostgreSQL 数据库通信所需的Django和Psycopg2版本。

1 Django>=2.0,<3.0
2 psycopg2>=2.7,<3.0

使用文本编辑器创建一个docker-compose.yml文件。根据以下代码添加第一个数据库服务。db服务将使用 Docker Hub 上的最新postgres镜像，公开端口5432，并设置POSTGRES_PASSWORD环境变量。

1 version: '3.3'
2
3 services:
4   db:
5     image: postgres
6     ports:
7       - 5432:5432
8     environment:
9       - POSTGRES_PASSWORD=docker

docker-compose.yml文件的后半部分构建和部署您的 web 应用程序。在第 10 行中构建您的Dockerfile，将端口8000暴露出来，以便从 Web 浏览器访问，并将数据库密码设置为与您的db服务匹配。您还会注意到第 13 行中的 Python 命令，它将启动 Django 应用程序的开发 Web 服务器：

10   web:
11     build: .
12     image: swarm_web:latest
13     command: python manage.py runserver 0.0.0.0:8000
14     volumes:
15       - .:/application
16     ports:
17       - 8000:8000
18     environment:
19       - PGPASSWORD=docker
20     depends_on:
21       - db

运行以下命令来拉取和构建docker-compose.yml中的db和web服务。然后该命令将运行django-admin startproject，这将创建您的基本 Django 项目，名为chapter_nine：

docker-compose run web django-admin startproject chapter_nine .

该命令应返回以下输出，其中您可以看到正在拉取和构建的容器：

…
Status: Downloaded newer image for postgres:latest
Creating swarm_db_1 ... done
Building web
…
Successfully built 41ff06e17fe2
Successfully tagged swarm_web:latest

在上一步中运行的startproject命令应该在您的 swarm 目录中创建了一些额外的文件和目录。运行ls命令列出 swarm 目录中的所有文件和目录：

ls -l

您之前创建了Dockerfile、docker-compose.yml文件和requirements.txt文件，但现在容器的构建已经添加了chapter_nine Django 目录和manage.py文件：

-rw-r--r--  1 user  staff  175  3 Mar 13:45 Dockerfile
drwxr-xr-x  6 user  staff  192  3 Mar 13:48 chapter_nine
-rw-r--r--  1 user  staff  304  3 Mar 13:46 docker-compose.yml
-rwxr-xr-x  1 user  staff  634  3 Mar 13:48 manage.py
-rw-r--r--  1 user  staff   36  3 Mar 13:46 requirements.txt

要使您的基本应用程序运行，您需要对 Django 项目设置进行一些微小的更改。用文本编辑器打开chapter_nine/settings.py文件，并找到以DATABASES开头的条目。这控制 Django 如何连接到您的数据库，默认情况下，Django 设置为使用 SQLite 数据库。DATABASES条目应如下所示：

76 DATABASES = {
77     'default': {
78         'ENGINE': 'django.db.backends.sqlite3',
79         'NAME': os.path.join(BASE_DIR, 'db.sqlite3'),
80     }
81 }

您有一个要部署到 Swarm 的 PostgreSQL 数据库作为我们安装的一部分，因此使用以下八行编辑DATABASES设置，以便 Django 将访问此 PostgreSQL 数据库：

settings.py

76 DATABASES = {
77     'default': {
78         'ENGINE': 'django.db.backends.postgresql',
79         'NAME': 'postgres',
80         'USER': 'postgres',
81         'PASSWORD': 'docker',
82         'HOST': 'db',
83         'PORT': 5432,
84     }
85 }

此步骤的完整代码可在packt.live/2DWP9ov找到。

在我们的settings.py文件的第 28 行，我们还需要添加我们将用作ALLOWED_HOSTS配置的 IP 地址。我们将配置我们的应用程序可以从 IP 地址0.0.0.0访问。对设置文件进行相关更改，使其在第 28 行看起来像下面的代码：

 27
 28 ALLOWED_HOSTS = ["0.0.0.0"]

现在测试一下，看看您的基本项目是否按预期工作。从命令行，使用stack deploy命令将您的服务部署到 Swarm。在以下命令中，使用--compose-file选项指定要使用的docker-compose.yml文件，并命名堆栈为test_swarm：

docker stack deploy --compose-file docker-compose.yml test_swarm

该命令应该设置 swarm 网络、数据库和 web 服务：

Creating network test_swarm_default
Creating service test_swarm_db
Creating service test_swarm_web

运行docker service ls命令，您应该能够看到test_swarm_db和test_swarm_web服务的状态：

docker service ls

如下输出所示，它们都显示了REPLICAS值为1/1：

ID     NAME            MODE        REPLICAS  IMAGE
  PORTS
dsr.   test_swarm_db   replicated  1/1       postgres
kq3\.   test_swarm_web  replicated  1/1       swarm_web:latest
  *:8000.

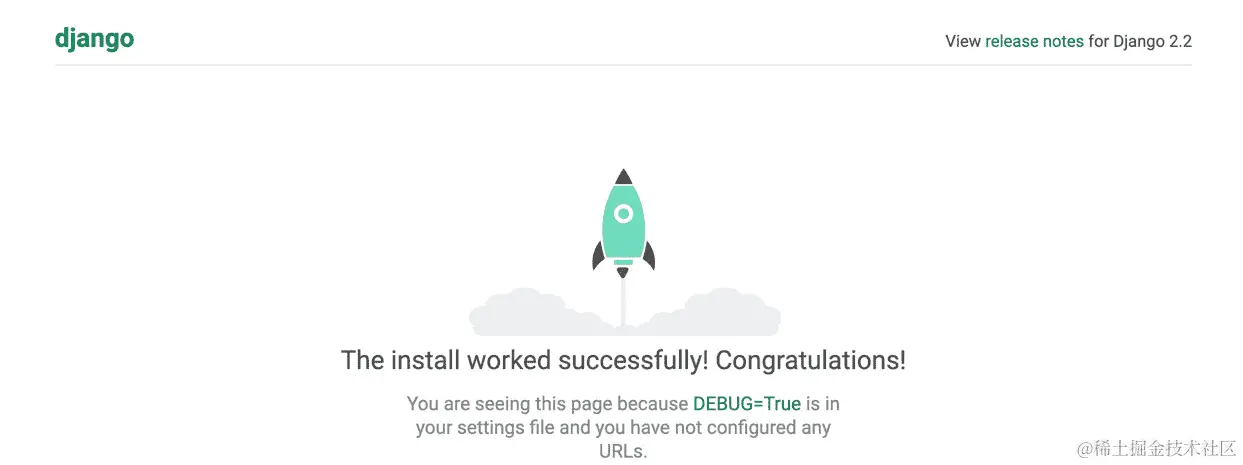

如果您的工作成功，可以通过打开 Web 浏览器并转到http://0.0.0.0:8000来进行测试。如果一切正常，您应该在 Web 浏览器上看到以下 Django 测试页面显示：

图 9.2：使用 Docker Compose 文件将服务部署到 Swarm

要查看当前在您的系统上运行的堆栈，请使用stack ls命令：

docker stack ls

您应该看到以下输出，显示了两个以test_swarm名称运行的服务：

NAME                SERVICES            ORCHESTRATOR
test_swarm          2                   Swarm

使用您的 swarm 名称运行stack ps命令，查看正在运行的服务并检查是否存在任何问题：

docker stack ps test_swarm

ID、DESIRED STATE和ERROR列未包含在以下精简输出中。还可以看到test_swarm_web.1和test_swarm_db.1服务正在运行：

NAME                IMAGE               NODE
  CURRENT STATE
test_swarm_web.1    swarm_web:latest    docker-desktop
  Running
test_swarm_db.1     postgres:latest     docker-desktop
  Running

就像您可以使用deploy命令一次启动所有服务一样，您也可以一次停止所有服务。使用stack rm命令加上您的 swarm 名称来停止所有正在运行的服务并移除堆栈：

docker stack rm test_swarm

请注意，以下输出中所有服务都已停止：

Removing service test_swarm_db
Removing service test_swarm_web
Removing network test_swarm_default

作为本练习的一部分，您仍然希望在 swarm 上执行一些额外的工作，但首先对compose文件进行一些微小的更改。使用文本编辑器打开docker-compose.yml文件，并向您的 web 服务添加以下行，以便在部署到 swarm 时创建两个副本 web 服务：

22     deploy:
23       replicas: 2

完整的docker-compose.yml文件应该如下所示：

version: '3.3'
services:
  db:
    image: postgres
    ports:
      - 5432:5432
    environment:
      - POSTGRES_PASSWORD=docker
  web:
    build: .
    image: swarm_web:latest
    command: python manage.py runserver 0.0.0.0:8000
    volumes:
      - .:/application
    ports:
      - 8000:8000
    environment:
      - PGPASSWORD=docker
    deploy:
      replicas: 2
    depends_on:
      - db

使用相同的命令再次部署 swarm，就像在步骤 8中所做的那样。即使test_swarm堆栈仍在运行，它也会注意并对服务进行相关更改：

docker stack deploy --compose-file docker-compose.yml test_swarm

运行以下docker ps命令：

docker ps | awk '{print $1 "\t" $2 }'

这里显示的输出中只打印了前两列。现在您可以看到有两个swarm_web服务正在运行：

CONTAINER         ID
2f6eb92414e6      swarm_web:latest
e9241c352e12      swarm_web:latest
d5e6ece8a9bf      postgres:latest

要在不停止服务的情况下将swarm_web服务的新版本部署到您的 swarm 中，首先构建我们 Web 服务的新 Docker 镜像。不要对图像进行任何更改，但是这次使用patch1标签标记图像以演示在服务运行时的更改：

docker build . -t swarm_web:patch1

要执行滚动更新，请使用service update命令，提供要更新到的图像的详细信息和服务名称。运行以下命令，该命令使用您刚刚创建的带有patch1标签的图像，在test_swarm_web服务上：

docker service update --image swarm_web:patch1 test_swarm_web

Swarm 将管理更新，以确保在将更新应用于其余图像之前，其中一个服务始终在运行：

image swarm_web:patch1 could not be accessed on a registry
to record its digest. Each node will access
swarm_web:patch1 independently, possibly leading to different
nodes running different versions of the image.
test_swarm_web
overall progress: 2 out of 2 tasks
1/2: running   [=========================================>]
2/2: running   [=========================================>]
verify: Service converged

注意

您会注意到输出显示图像在存储库中不可用。由于我们只有一个运行我们的 swarm 的节点，因此更新将使用在节点上构建的图像。在现实世界的情况下，我们需要将此图像推送到所有我们的节点都可以访问的中央存储库，以便它们可以拉取它。

运行此处给出的docker ps命令，将其输出传输到awk命令，以仅打印CONTAINER和ID的前两列：

docker ps | awk '{print $1 "\t" $2 }'

该命令将返回以下输出：

CONTAINER         ID
ef4107b35e09      swarm_web:patch1
d3b03d8219dd      swarm_web:patch1
d5e6ece8a9bf      postgres:latest

如果您想要控制滚动更新的方式怎么办？运行以下命令对test_swarm_web服务执行新的滚动更新。撤消对使用latest标签部署图像所做的更改，但是这次确保在执行更新时有30秒的延迟，这将给您的 Web 服务额外的时间在第二次更新运行之前启动：

docker service update --update-delay 30s --image swarm_web:latest test_swarm_web

再次运行docker ps命令：

docker ps | awk '{print $1 "\t" $2 }'

请注意，在执行滚动更新后，容器现在再次运行swarm_web:latest图像：

CONTAINER         ID
414e62f6eb92      swarm_web:latest
352e12e9241c      swarm_web:latest
d5e6ece8a9bf      postgres:latest

到目前为止，您应该看到使用 swarm 的好处，特别是当我们开始使用 Docker Compose 扩展我们的应用程序时。在这个练习中，我们演示了如何使用 Docker Compose 轻松部署和管理一组服务到您的 swarm，并使用滚动更新升级服务。

本章的下一部分将进一步扩展您的知识，以展示您如何使用 Swarm 来管理您环境中使用的配置和秘密值。

使用 Docker Swarm 管理秘密和配置

到目前为止，在本章中，我们已经观察到 Docker Swarm 在编排我们的服务和应用方面的熟练程度。它还提供了功能，允许我们在环境中定义配置，然后使用这些值。但是，我们为什么需要这个功能呢？

首先，我们一直以来存储诸如 secrets 之类的细节并不是非常安全，特别是当我们在docker-compose.yml文件中以明文输入它们，或者将它们作为构建的 Docker 镜像的一部分包含在其中。对于我们的 secrets，Swarm 允许我们存储加密值，然后由我们的服务使用。

其次，通过使用这些功能，我们可以开始摆脱在Dockerfile中设置配置的方式。这意味着我们可以创建和构建我们的应用作为一个容器镜像。然后，我们可以在任何环境中运行我们的应用，无论是笔记本上的开发系统还是测试环境。我们还可以在生产环境中运行应用，为其分配一个单独的配置或 secrets 值在该环境中使用。

创建一个 Swarm config很简单，特别是如果你已经有一个现有的文件可以使用。以下代码展示了我们如何使用config create命令创建一个新的config，并提供我们的config_name和configuration_file的名称：

docker config create <config_name> <configuration_file>

这个命令创建了一个作为 Swarm 一部分存储的config，并且可以在集群中的所有节点上使用。要查看系统和 Swarm 上可用的配置，可以使用config命令的ls选项运行：

docker config ls

您还可以使用config inspect命令查看配置的详细信息。确保使用--pretty选项，因为输出以长 JSON 格式呈现，如果没有该选项，几乎无法阅读：

docker config inspect --pretty <config_name>

在 Swarm 中使用 secrets 提供了一种安全的方式来创建和存储环境中的敏感信息，比如用户名和密码，以加密的方式存储，然后可以被我们的服务使用。

要创建一个只包含单个值的 secret，比如用户名或密码，我们可以简单地从命令行创建 secret，将 secret 值传递到secret create命令中。以下示例命令提供了如何做到这一点的示例。记得在创建时给 secret 命名：

echo "<secret_password>" | docker secret create <secret_name> –

您可以从文件中创建一个秘密。例如，假设您想将证书文件设置为一个秘密。以下命令显示如何使用secret create命令来创建秘密，提供秘密的名称和您需要从中创建秘密的文件的名称：

docker secret create <secret_name> <secret_file>

创建后，您的秘密将在您的集群上运行的所有节点上都可用。就像您能够查看您的config一样，您可以使用secret ls命令来查看集群中所有可用秘密的列表：

docker secret ls

我们可以看到，Swarm 为我们提供了灵活的选项，在我们的编排中实现配置和秘密，而不需要将其设置为我们的 Docker 镜像的一部分。

以下练习将演示如何在当前的 Docker Swarm 环境中同时使用配置和秘密。

练习 9.03：在您的集群中实现配置和秘密

在这个练习中，您将进一步扩展您的 Docker Swarm 环境。您将向您的环境添加一个服务，该服务将帮助 NGINX 通过代理路由请求，然后进入您的 Web 服务。您将使用传统方法设置这一点，然后使用config和secret函数作为您的环境的一部分来观察它们在 Swarm 中的操作，并帮助用户更有效地部署和配置服务：

目前，Web 服务正在使用 Django 开发 Web 服务器通过runserver命令来处理 Web 请求。NGINX 将无法将流量请求路由到这个开发服务器，而是需要将gunicorn应用程序安装到我们的 Django Web 服务上，以便通过 NGINX 路由流量。首先打开您的requirements.txt文件，使用文本编辑器添加应用程序，如下所示的第三行：

Django>=2.0,<3.0
psycopg2>=2.7,<3.0
gunicorn==19.9.0

注意

Gunicorn 是Green Unicorn的缩写，用作 Python 应用程序的Web 服务网关接口（WSGI）。Gunicorn 被广泛用于生产环境，因为它被认为是最稳定的 WSGI 应用程序之一。

要将 Gunicorn 作为您的 Web 应用程序的一部分运行，请调整您的docker-compose.yml文件。使用文本编辑器打开docker-compose.yml文件，并将第 13 行更改为运行gunicorn应用程序，而不是 Django 的manage.py runserver命令。以下gunicorn命令通过其 WSGI 服务运行chapter_nine Django 项目，并绑定到 IP 地址和端口0.0.0.0:8000：

12     image: swarm_web:latest
13     command: gunicorn chapter_nine.wsgi:application          --bind 0.0.0.0:8000
14     volumes:

重新构建您的 web 服务，以确保 Gunicorn 应用程序已安装在容器上并可运行。运行docker-compose build命令：

docker-compose build

Gunicorn 也可以在没有 NGINX 代理的情况下运行，因此通过再次运行stack deploy命令来测试您所做的更改。如果您已经部署了服务，不用担心，您仍然可以再次运行此命令。它将简单地对您的 swarm 进行相关更改，并匹配您的docker-compose.yml中的更改：

docker stack deploy --compose-file docker-compose.yml test_swarm

该命令将返回以下输出：

Ignoring unsupported options: build
Creating network test_swarm_default
Creating service test_swarm_web
Creating service test_swarm_db

为确保更改已生效，请确保打开您的 web 浏览器，并验证 Django 测试页面仍然由您的 web 服务提供，然后再进行下一步。根据您的更改，页面应该仍然显示在http://0.0.0.0:8000。
要启动 NGINX 的实现，请再次打开docker-compose.yml文件，并将第 16 行和第 17 行更改为从原始ports命令中暴露端口8000：

10   web:
11     build: .
12     image: swarm_web:latest
13     command: gunicorn chapter_nine.wsgi:application          --bind 0.0.0.0:8000
14     volumes:
15       - .:/application
16     ports:
17       - 8000:8000
18     environment:
19       - PGPASSWORD=docker
20     deploy:
21       replicas: 2
22     depends_on:
23       - db

保持docker-compose.yml文件打开，将您的nginx服务添加到compose文件的末尾。现在，这里的所有信息对您来说应该都很熟悉。第 25 行提供了一个新的 NGINX 目录的位置，您将很快创建的Dockerfile，以及服务部署时要使用的镜像的名称。第 27 行和第 28 行将端口1337映射到端口80，第 29 行和第 30 行显示 NGINX 需要依赖web服务才能运行：

24   nginx:
25     build: ./nginx
26     image: swarm_nginx:latest
27     ports:
28       - 1337:80
29     depends_on:
30       - web

现在，为服务设置 NGINX Dockerfile和配置。首先创建一个名为nginx的目录，如下命令所示：

mkdir nginx

在nginx目录中创建一个新的Dockerfile，用文本编辑器打开文件，并添加这里显示的细节。Dockerfile是从 Docker Hub 上可用的最新nginx镜像创建的。它删除了第 3 行中的默认配置nginx文件，然后添加了一个您需要很快设置的新配置：

FROM nginx
RUN rm /etc/nginx/conf.d/default.conf
COPY nginx.conf /etc/nginx/conf.d

创建nginx.conf文件，Dockerfile将使用它来创建您的新镜像。在nginx目录中创建一个名为nginx.conf的新文件，并使用文本编辑器添加以下配置细节：

upstream chapter_nine {
    server web:8000;
}
server {
    listen 80;
    location / {
        proxy_pass http://chapter_nine;
        proxy_set_header X-Forwarded-For             $proxy_add_x_forwarded_for;
        proxy_set_header Host $host;
        proxy_redirect off;
    }
}

如果您对 NGINX 配置不熟悉，上述细节只是在寻找对 web 服务的请求，并将请求路由到chapter_nine Django 应用程序。

现在所有细节都已就绪，请为在您的docker-compose.yml文件中设置的 NGINX 服务构建新的映像。运行以下命令构建映像：

docker-compose build

再次运行stack deploy命令：

docker stack deploy --compose-file docker-compose.yml test_swarm

这次，您会注意到您的输出显示test_swarm_nginx服务已被创建并应该正在运行：

Creating network test_swarm_default
Creating service test_swarm_db
Creating service test_swarm_web
Creating service test_swarm_nginx

使用stack ps命令验证所有服务是否作为 swarm 的一部分运行：

docker stack ps test_swarm

结果输出已减少，仅显示了八列中的四列。您可以看到test_swarm_nginx服务现在正在运行：

NAME                  IMAGE                 NODE
  DESIRED STATE
test_swarm_nginx.1    swarm_nginx:latest    docker-desktop
  Running
test_swarm_web.1      swarm_web:latest      docker-desktop
  Running
test_swarm_db.1       postgres:latest       docker-desktop
  Running
test_swarm_web.2      swarm_web:latest      docker-desktop
  Running

为了证明请求正在通过 NGINX 代理路由，请使用端口1337而不是端口8000。确保仍然可以从您的 Web 浏览器中使用新的 URL http://0.0.0.0:1337提供网页。
这是对在 Swarm 上运行的服务的一个很好的补充，但它没有使用正确的配置管理功能。您之前在此练习中已经创建了一个 NGINX 配置。使用config create命令和新配置的名称以及要创建配置的文件来创建一个 Swarm 配置。运行以下命令从您的nginx/nginx.conf文件创建新配置：

docker config create nginx_config nginx/nginx.conf

该命令的输出将为您提供创建的配置 ID：

u125x6f6lhv1x6u0aemlt5w2i

Swarm 还提供了一种列出作为 Swarm 一部分创建的所有配置的方法，使用config ls命令。确保在上一步中已创建新的nginx_config文件，并运行以下命令：

docker config ls

nginx_config已在以下输出中创建：

ID           NAME           CREATED           UPDATED
u125x6f6…    nginx_config   19 seconds ago    19 seconds ago

使用docker config inspect命令查看您创建的配置的完整细节。运行以下命令并使用--pretty选项，以确保配置输出以可读形式显示：

docker config inspect --pretty nginx_config

输出应该看起来类似于您在这里看到的内容，显示了您刚刚创建的 NGINX 配置的细节：

ID:             u125x6f6lhv1x6u0aemlt5w2i
Name:           nginx_config
Created at:          2020-03-04 19:55:52.168746807 +0000 utc
Updated at:          2020-03-04 19:55:52.168746807 +0000 utc
Data:
upstream chapter_nine {
    server web:8000;
}
server {
    listen 80;
    location / {
        proxy_pass http://chapter_nine;
        proxy_set_header X-Forwarded-For             $proxy_add_x_forwarded_for;
        proxy_set_header Host $host;
        proxy_redirect off;
    }
}

由于您现在已经在 Swarm 中设置了配置，请确保配置不再内置到容器映像中。相反，它将在部署 Swarm 时提供。打开nginx目录中的Dockerfile并删除Dockerfile的第四行。现在它应该看起来类似于这里给出的细节：

FROM nginx:1.17.4-alpine
RUN rm /etc/nginx/conf.d/default.conf

注意

请记住，我们在这里所做的更改将确保我们不需要在配置更改时每次构建新的 NGINX 镜像。这意味着我们可以使用相同的镜像并将其部署到开发 Swarm 或生产 Swarm。我们所要做的就是更改配置以适应环境。但是，我们确实需要创建可以使用我们在 Swarm 中创建和存储的配置的镜像。

在这个练习的上一步中，对nginx的Dockerfile进行了更改，现在重新构建镜像以确保其是最新的：

docker-compose build

用文本编辑器打开docker-compose.yml文件，更新compose文件，以便我们的nginx服务现在将使用新创建的 Swarmconfig。在nginx服务的底部，添加配置细节，使用你之前创建的nginx_cof配置的源名称。确保将其添加到运行的nginx服务中，以便容器可以使用它。然后，为文件设置一个单独的配置。即使你在之前的步骤中手动创建了它，当部署时你的 Swarm 也需要知道它。将以下内容添加到你的docker-compose.yml中：

25   nginx:
26     build: ./nginx
27     image: swarm_nginx:latest
28     ports:
29       - 1337:80
30     depends_on:
31       - web
32     configs:
33       - source: nginx_conf
34         target: /etc/nginx/conf.d/nginx.conf
35
36 configs:
37   nginx_conf:
38     file: nginx/nginx.conf

再次部署你的 Swarm：

docker stack deploy --compose-file docker-compose.yml test_swarm

在下面的输出中，你现在应该看到一个额外的行，显示Creating config test_swarm_nginx_conf：

Creating network test_swarm_default
Creating config test_swarm_nginx_conf
Creating service test_swarm_db
Creating service test_swarm_web
Creating service test_swarm_nginx

还有更多你可以做来利用 Swarm，一个尚未使用的额外功能是秘密功能。就像你在这个练习中之前创建配置一样，你可以使用类似的命令创建一个secret。这里显示的命令首先使用echo来输出你想要作为秘密值的密码，然后使用secret create命令，它使用这个输出来创建名为pg_password的秘密。运行以下命令来命名你的新秘密pg_password：

echo "docker" | docker secret create pg_password –

该命令将输出创建的秘密的 ID：

4i1cwxst1j9qoh2e6uq5fjb8c

使用secret ls命令查看你的 Swarm 中的秘密。现在运行这个命令：

docker secret ls

你可以看到你的秘密已成功创建，名称为pg_password：

ID                          NAME           CREATED
  UPDATED
4i1cwxst1j9qoh2e6uq5fjb8c   pg_password    51 seconds ago
  51 seconds ago

现在，对您的docker-compose.yml文件进行相关更改。以前，您只需输入您想要为您的postgres用户设置的密码。如下面的代码所示，在这里，您将把环境变量指向您之前创建的秘密，作为/run/secrets/pg_password。这意味着它将搜索您的 Swarm 中可用的秘密，并分配存储在pg_password中的秘密。您还需要在db服务中引用秘密以允许其访问。使用文本编辑器打开文件，并对文件进行以下更改：

4   db:
5     image: postgres
6     ports:
7       - 5432:5432
8     environment:
9       - POSTGRES_PASSWORD=/run/secrets/pg_password
10    secrets:
11      - pg_password

web服务使用相同的秘密来访问 PostgreSQL 数据库。进入docker-compose.yml的web服务部分，并将第 21 行更改为以下内容，因为它现在将使用您创建的秘密：

20    environment:
21       - PGPASSWORD=/run/secrets/pg_password
22    deploy:

最后，就像您对配置所做的那样，在docker-compose.yml的末尾定义秘密。在您的compose文件的末尾添加以下行：

41 secrets:
42  pg_password:
43    external: true

在部署更改之前，您已经对compose文件进行了许多更改，因此您的docker-compose.yml文件应该与下面的代码块中显示的内容类似。您有三个服务正在运行，使用db、web和nginx服务设置，现在我们有一个config实例和一个secret实例：

docker-compose.yml

version: '3.3'
services:
  db:
    image: postgres
    ports:
      - 5432:5432
    environment:
      - POSTGRES_PASSWORD=/run/secrets/pg_password
    secrets:
      - pg_password
  web:
    build: .
    image: swarm_web:latest

命令：gunicorn chapter_nine.wsgi:application --bind 0.0.0.0:8000

    volumes:
      - .:/application
    ports:
      - 8000:8000

此步骤的完整代码可以在packt.live/3miUJD8找到。

注意

我们的服务有一些更改，如果在将更改部署到 Swarm 时出现任何问题，删除服务然后重新部署以确保所有更改正确生效可能是值得的。

这是本练习中 Swarm 部署的最终运行：

docker stack deploy --compose-file docker-compose.yml test_swarm

运行部署，并确保服务成功运行和部署：

Creating network test_swarm_default
Creating config test_swarm_nginx_conf
Creating service test_swarm_db
Creating service test_swarm_web
Creating service test_swarm_nginx

在这个练习中，您已经练习使用 Swarm 来部署一整套服务，使用您的docker-compose.yml文件，并让它们在几分钟内运行。本章的这一部分还演示了 Swarm 的一些额外功能，使用config和secret实例来帮助我们减少将服务移动到不同环境所需的工作量。现在您知道如何从命令行管理 Swarm，您可以在下一节中进一步探索 Swarm 集群管理，使用 Swarmpit 的 Web 界面。

使用 Swarmpit 管理 Swarm

命令行为用户提供了一种高效和有用的方式来控制他们的 Swarm。如果您的服务和节点随着需求增加而增加，这可能会让一些用户感到困惑。帮助管理和监控您的 Swarm 的一种方法是使用诸如 Swarmpit 提供的 Web 界面，以帮助您管理不同的环境。

正如您很快将看到的，Swarmpit 提供了一个易于使用的 Web 界面，允许您管理 Docker Swarm 实例的大多数方面，包括堆栈、秘密、服务、卷网络和配置。

注意

本章仅涉及 Swarmpit 的使用，但如果您想了解更多关于该应用程序的信息，以下网站应该为您提供更多详细信息：swarmpit.io。

Swarmpit 是一个简单易用的安装 Docker 镜像，当在您的系统上运行时，它会在您的环境中创建其服务群来运行管理和 Web 界面。安装完成后，Web 界面可以从http://0.0.0.0:888访问。

要在您的系统上运行安装程序以启动 Swarm，请执行以下docker run命令。通过这样做，您可以将容器命名为swampit-installer，并挂载容器卷到/var/run/docker.sock，以便它可以管理我们系统上的其他容器，使用swarmpit/install:1.8镜像：

docker run -it --rm   --name swarmpit-installer   --volume /var/run/docker.sock:/var/run/docker.sock   swarmpit/install:1.8

安装程序将设置一个带有数据库、代理、Web 应用程序和网络的 Swarm，并引导您设置一个管理用户，以便首次登录到界面。一旦您登录到 Web 应用程序，界面就直观且易于导航。

以下练习将向您展示如何在运行系统上安装和运行 Swarmpit，并开始管理已安装的服务。

练习 9.04：安装 Swarmpit 并管理您的堆栈

在这个练习中，您将安装和运行 Swarmpit，简要探索 Web 界面，并开始从 Web 浏览器管理您的服务：

这并不是完全必要的，但如果您已经停止了test_swarm堆栈的运行，请再次启动它。这将为您提供一些额外的服务，以便从 Swarmpit 进行监视：

docker stack deploy --compose-file docker-compose.yml test_swarm

注意

如果您担心系统上会同时运行太多服务，请随时跳过此test_swarm堆栈的重启。该练习可以在安装过程中创建的 Swarmpit 堆栈上执行。

运行以下docker run命令：

docker run -it --rm   --name swarmpit-installer   --volume /var/run/docker.sock:/var/run/docker.sock   swarmpit/install:1.8

它从swarmpit存储库中提取install:1.8镜像，然后通过设置环境详细信息的过程，允许用户对堆栈名称、端口、管理员用户名和密码进行更改。然后创建运行应用程序所需的相关服务：

_____      ____ _ _ __ _ __ ___  _ __ (_) |_
/ __\ \ /\ / / _` | '__| '_ ` _ \| '_ \| | __|
\__ \\ V  V / (_| | |  | | | | | | |_) | | |_
|___/ \_/\_/ \__,_|_|  |_| |_| |_| .__/|_|\__|
                                 |_|
Welcome to Swarmpit
Version: 1.8
Branch: 1.8
…
Application setup
Enter stack name [swarmpit]:
Enter application port [888]:
Enter database volume driver [local]:
Enter admin username [admin]:
Enter admin password (min 8 characters long): ****
DONE.
Application deployment
Creating network swarmpit_net
Creating service swarmpit_influxdb
Creating service swarmpit_agent
Creating service swarmpit_app
Creating service swarmpit_db
DONE.

在命令行上运行stack ls命令，确保您已经将 Swarmpit swarm 部署到您的节点上：

docker stack ls

以下输出确认了 Swarmpit 已部署到我们的节点上：

NAME               SERVICES         ORCHESTRATOR
swarmpit           4                Swarm
test_swarm         3                Swarm

使用service ls命令验证 Swarmpit 所需的服务是否正在运行：

docker service ls | grep swarmpit

为了清晰起见，这里显示的输出仅显示了前四列。输出还显示每个服务的REPLICAS值为1/1：

ID              NAME                 MODE          REPLICAS
vi2qbwq5y9c6    swarmpit_agent       global        1/1
4tpomyfw93wy    swarmpit_app         replicated    1/1
nuxi5egfa3my    swarmpit_db          replicated    1/1
do77ey8wz49a    swarmpit_influxdb    replicated    1/1

现在是时候登录到 Swarmpit web 界面了。打开您的网络浏览器，使用http://0.0.0.0:888打开 Swarmpit 登录页面，并输入您在安装过程中设置的管理员用户名和密码：

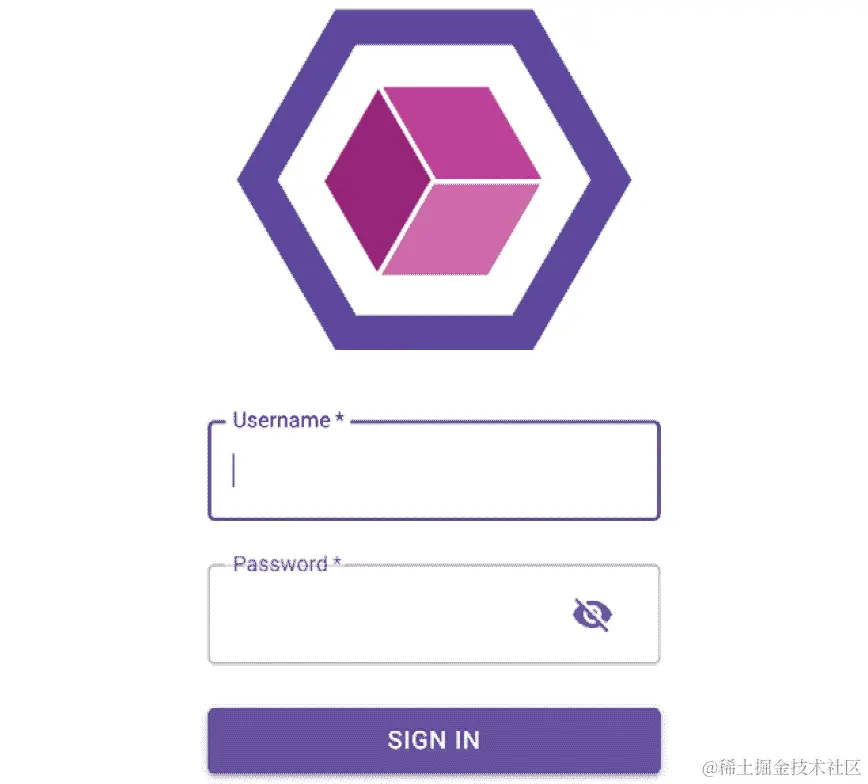

图 9.3：Swarmpit 登录屏幕

一旦您登录，您将看到 Swarmpit 欢迎屏幕，显示您在节点上运行的所有服务的仪表板，以及节点上正在使用的资源的详细信息。屏幕左侧提供了一个菜单，您可以监视和管理 Swarm 堆栈的所有不同方面，包括堆栈本身、Services、Tasks、Networks、Nodes、Volumes、Secrets、Configs和Users。单击左侧菜单中的Stacks选项，然后选择test_swarm堆栈：

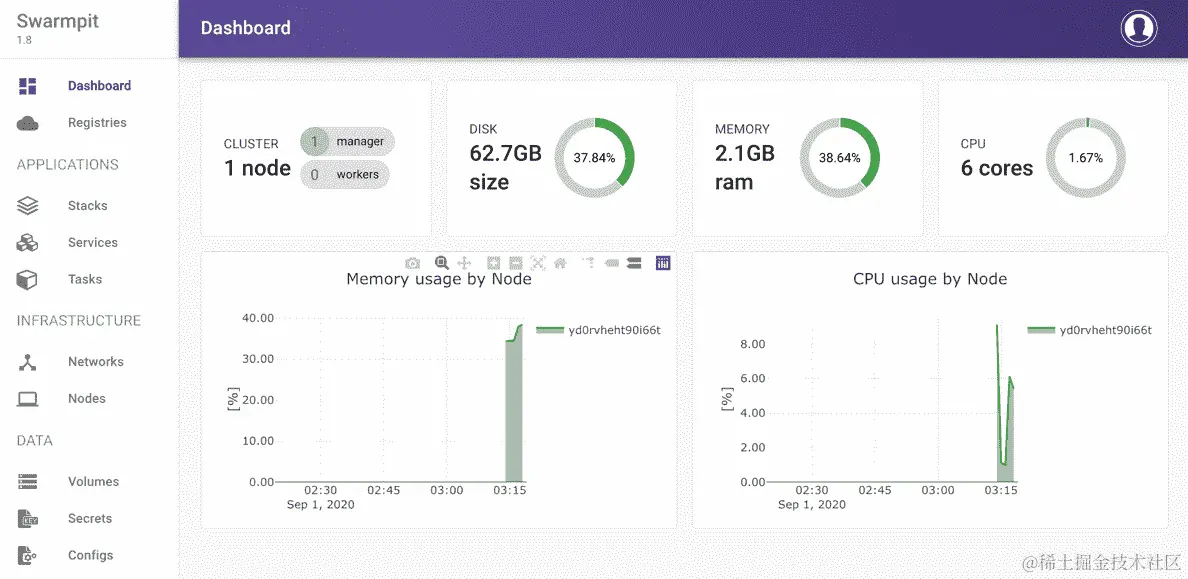

图 9.4：Swarmpit 欢迎仪表板

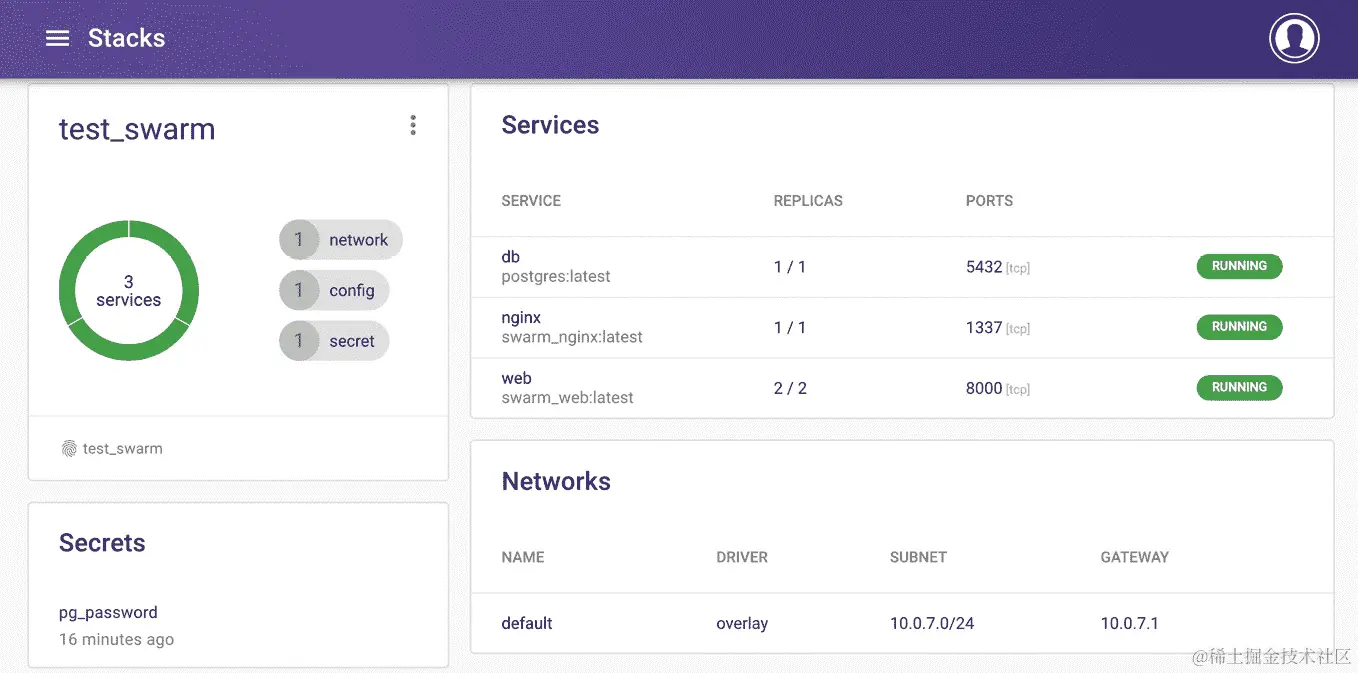

您将看到类似于以下内容的屏幕。为了清晰起见，屏幕的大小已经缩小，但正如您所看到的，它提供了堆栈的所有交互组件的详细信息，包括可用的服务以及正在使用的秘密和配置。如果您点击堆栈名称旁边的菜单，如图所示，您可以编辑堆栈。现在点击Edit Stack：

图 9.5：使用 Swarmpit 管理您的 swarm

编辑堆栈会弹出一个页面，您可以直接对堆栈进行更改，就像对docker-compose.yml进行更改一样。移动到文件底部，找到 Web 服务的副本条目，并将其从2更改为3：

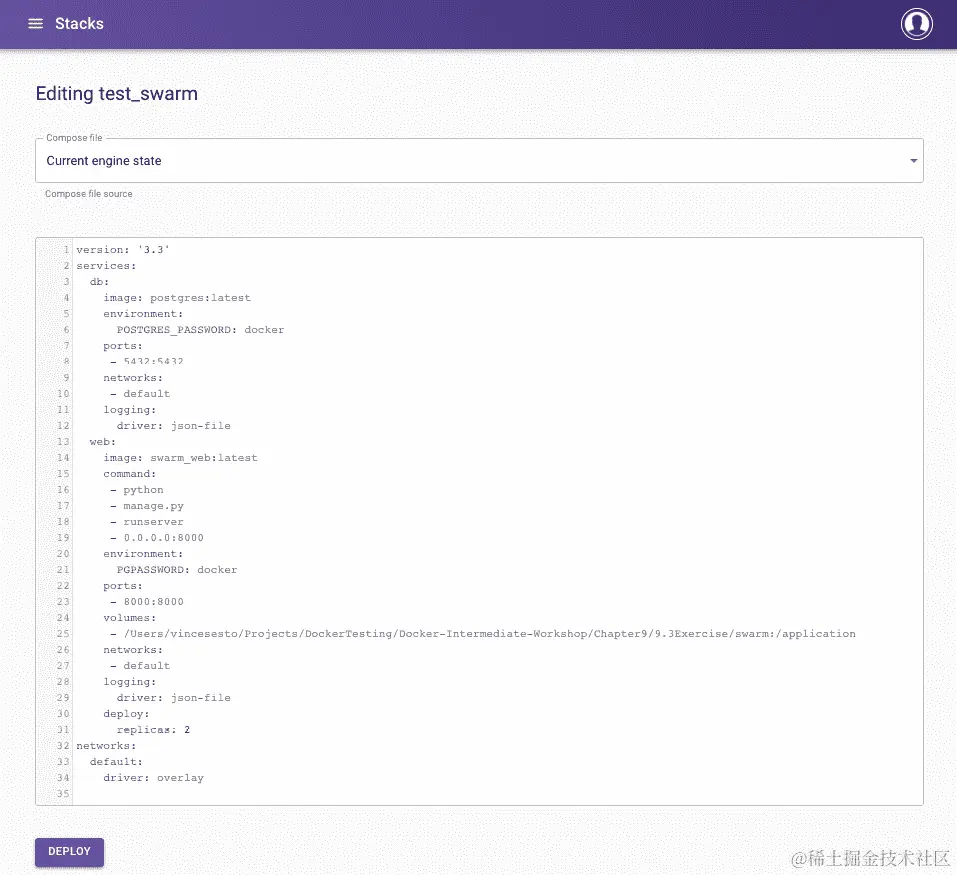

图 9.6：使用 Swarmpit 编辑您的 Swarm

单击屏幕底部的“部署”按钮。这将在环境中部署对test_swarm堆栈的更改，并将您返回到test_swarm堆栈屏幕，在那里您现在应该看到正在运行的 Web 服务的3/3副本：

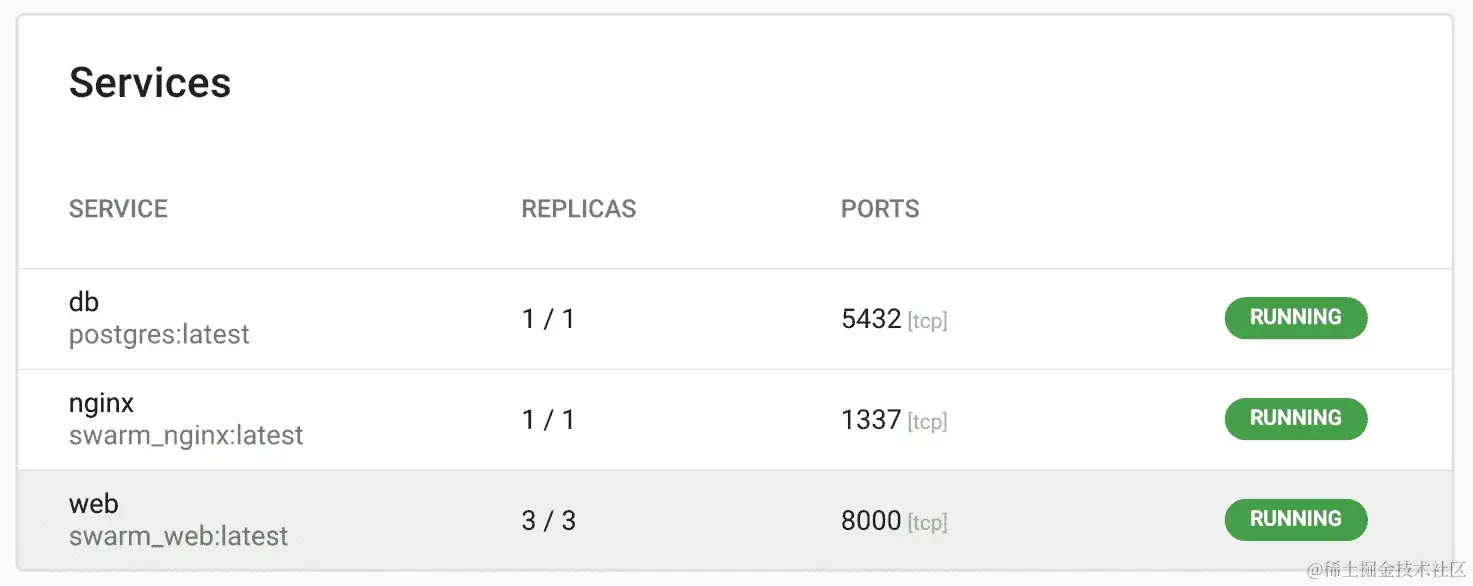

图 9.7：在 Swarmpit 中增加 Web 服务的数量

请注意，Swarmpit 中的大多数选项都是相互关联的。在test_swarm堆栈页面上，如果您从“服务”面板中单击 Web 服务，您将打开test_swarm_web服务的“服务”页面。如果单击菜单，您应该会看到以下页面：

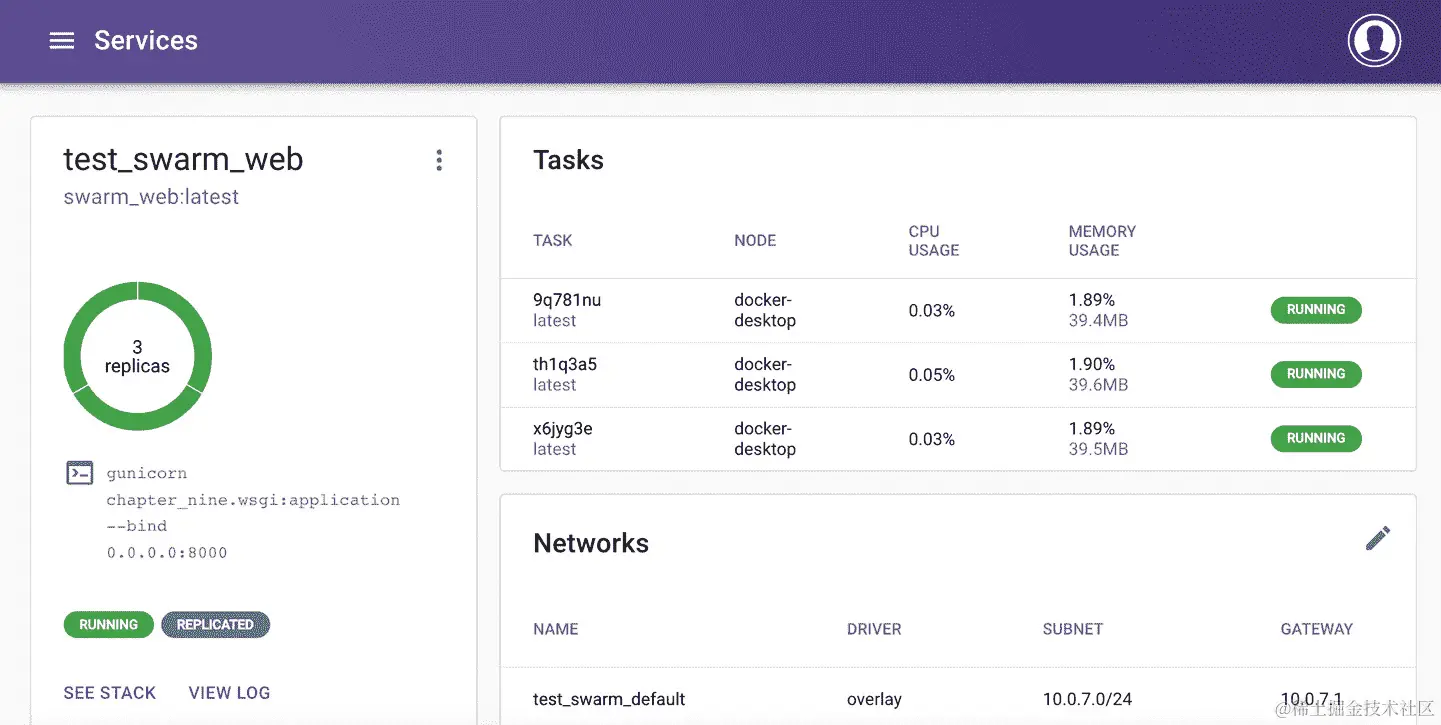

图 9.8：使用 Swarmpit 管理服务

从菜单中选择“回滚服务”，您将看到test_swarm_web服务的副本数量回滚到两个副本。
最后，返回到“堆栈”菜单，再次选择test_swarm。打开test_swarm堆栈后，您可以通过单击屏幕顶部的垃圾桶图标来删除堆栈。确认您要删除堆栈，这将再次关闭test_swarm，它将不再在您的节点上运行：

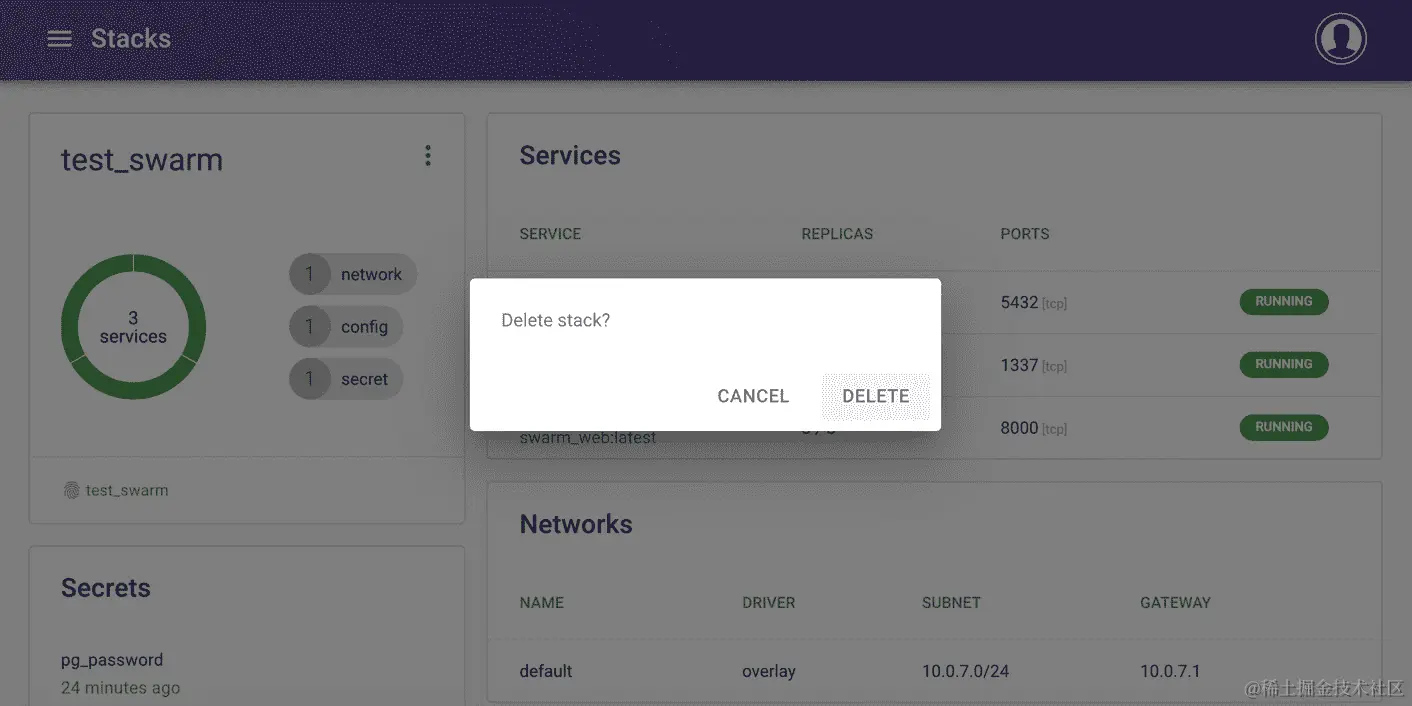

图 9.9：在 Swarmpit 中删除 Web 服务

注意

注意，Swarmpit 将允许您删除swarmpit堆栈。您会看到一个错误，但当您尝试重新加载页面时，所有服务都将被停止运行，因此页面将不会再次出现。

尽管这只是对 Swarmpit 的简要介绍，但借助本章的先前知识，界面将允许您直观地部署和更改您的服务和堆栈。几乎您可以从命令行执行的任何操作，也可以从 Swarmpit Web 界面执行。这就是本练习的结束，也是本章的结束。本章下一节的活动旨在帮助您进一步扩展您的知识。

活动 9.01：将全景徒步应用程序部署到单节点 Docker Swarm

您需要使用 Docker Swarm 在全景徒步应用程序中部署 Web 和数据库服务。您将收集配置以创建一个应用程序的组合文件，并使用docker-compose.yml文件将它们部署到单节点 Swarm 中。

完成此活动所需的步骤如下：

收集所有应用程序并构建 Swarm 服务所需的 Docker 镜像。
创建一个docker-compose.yml文件，以便将服务部署到 Docker Swarm。
创建部署后服务所需的任何支持镜像。
将您的服务部署到 Swarm 并验证所有服务能够成功运行。

您的运行服务应该类似于此处显示的输出：

ID       NAME                MODE         REPLICAS
k6kh…    activity_swarm_db   replicated   1/1
  postgres:latest
copa…    activity_swarm_web  replicated   1/1
  activity_web:latest

注意

此活动的解决方案可通过此链接找到。

继续进行下一个活动，因为这将有助于巩固您在本章中已经学到的一些信息。

活动 9.02：在 Swarm 运行时执行应用程序更新

在这项活动中，您需要对全景徒步应用程序进行微小更改，以便您可以构建一个新的镜像并将该镜像部署到正在运行的 Swarm 中。在这项活动中，您将执行滚动更新以将这些更改部署到您的 Swarm 集群。

完成此活动所需的步骤如下：

如果您没有来自活动 9.01：将全景徒步应用程序部署到单节点 Docker Swarm的 Swarm 仍在运行，请重新部署 Swarm。
对全景徒步应用程序中的代码进行微小更改——一些可以测试的小改动，以验证您已在环境中进行了更改。您正在进行的更改并不重要，因此可以是诸如配置更改之类的基本内容。这项活动的重点是执行滚动更新服务。
构建一个新的镜像，部署到正在运行的环境中。
对环境进行更新，并验证更改是否成功。

注意

此活动的解决方案可通过此链接找到。

摘要

本章在将我们的 Docker 环境从手动启动单个镜像服务转移到更适合生产并且完整的环境中进行了大量工作，使用了 Docker Swarm。我们从深入讨论 Docker Swarm 开始，介绍了如何通过命令行管理服务和节点，提供了一系列命令及其用法，并将它们作为运行测试 Django Web 应用程序的新环境的一部分进行了实施。

然后，我们进一步扩展了这个应用程序，使用了 NGINX 代理，并利用了 Swarm 功能来存储配置和秘密数据，这样它们就不再需要作为我们 Docker 镜像的一部分，而是可以包含在我们部署的 Swarm 中。然后，我们向您展示了如何使用 Web 浏览器使用 Swarmpit 来管理您的 Swarm，提供了我们之前在命令行上所做工作的概述，并且在 Web 浏览器中进行了许多这些更改。当使用 Docker 时，Swarm 并不是编排环境的唯一方式。

在下一章中，我们将介绍 Kubernetes，这是另一个用于管理 Docker 环境和应用程序的编排工具。在这里，您将看到如何将 Kubernetes 作为项目的一部分，以帮助减少管理服务的时间并改善应用程序的更新。

第十章：Kubernetes

概述

在本章中，我们将学习 Kubernetes，这是市场上最流行的容器管理系统。从基础知识、架构和资源开始，您将创建 Kubernetes 集群并在其中部署真实应用程序。

在本章结束时，您将能够识别 Kubernetes 设计的基础知识及其与 Docker 的关系。您将创建和配置本地 Kubernetes 集群，使用客户端工具使用 Kubernetes API，并使用基本的 Kubernetes 资源来运行容器化应用程序。

介绍

在之前的章节中，您使用 Docker Compose 和 Docker Swarm 运行了多个 Docker 容器。在各种容器中运行的微服务帮助开发人员创建可扩展和可靠的应用程序。

然而，当多个应用程序分布在数据中心的多台服务器上，甚至分布在全球多个数据中心时，管理这些应用程序变得更加复杂。与分布式应用程序复杂性相关的问题有很多，包括但不限于网络、存储和容器管理。

例如，应该配置在相同节点上运行的容器以及不同节点上运行的容器之间的网络。同样，应该使用中央控制器管理包含应用程序的容器的卷（可以进行扩展或缩减）。幸运的是，分布式容器的管理有一个被广泛接受和采用的解决方案：Kubernetes。

Kubernetes 是一个用于运行可扩展、可靠和强大的容器化应用程序的开源容器编排系统。可以在从 Raspberry Pi 到数据中心的各种平台上运行 Kubernetes。Kubernetes 使得可以运行具有挂载卷、插入密钥和配置网络接口的容器。此外，它专注于容器的生命周期，以提供高可用性和可扩展性。凭借其全面的方法，Kubernetes 是目前市场上领先的容器管理系统。

Kubernetes 在希腊语中意为船长。与 Docker 对船只和容器的类比一样，Kubernetes 将自己定位为航海大师。Kubernetes 的理念源于在过去十多年中管理 Google 服务（如 Gmail 或 Google Drive）的容器。从 2014 年至今，Kubernetes 一直是一个由Cloud Native Computing Foundation（CNCF）管理的开源项目。

Kubernetes 的主要优势之一来自于其社区和维护者。它是 GitHub 上最活跃的存储库之一，有近 88,000 次提交来自 2400 多名贡献者。此外，该存储库拥有超过 62,000 个星标，这意味着超过 62,000 人对该存储库有信心。

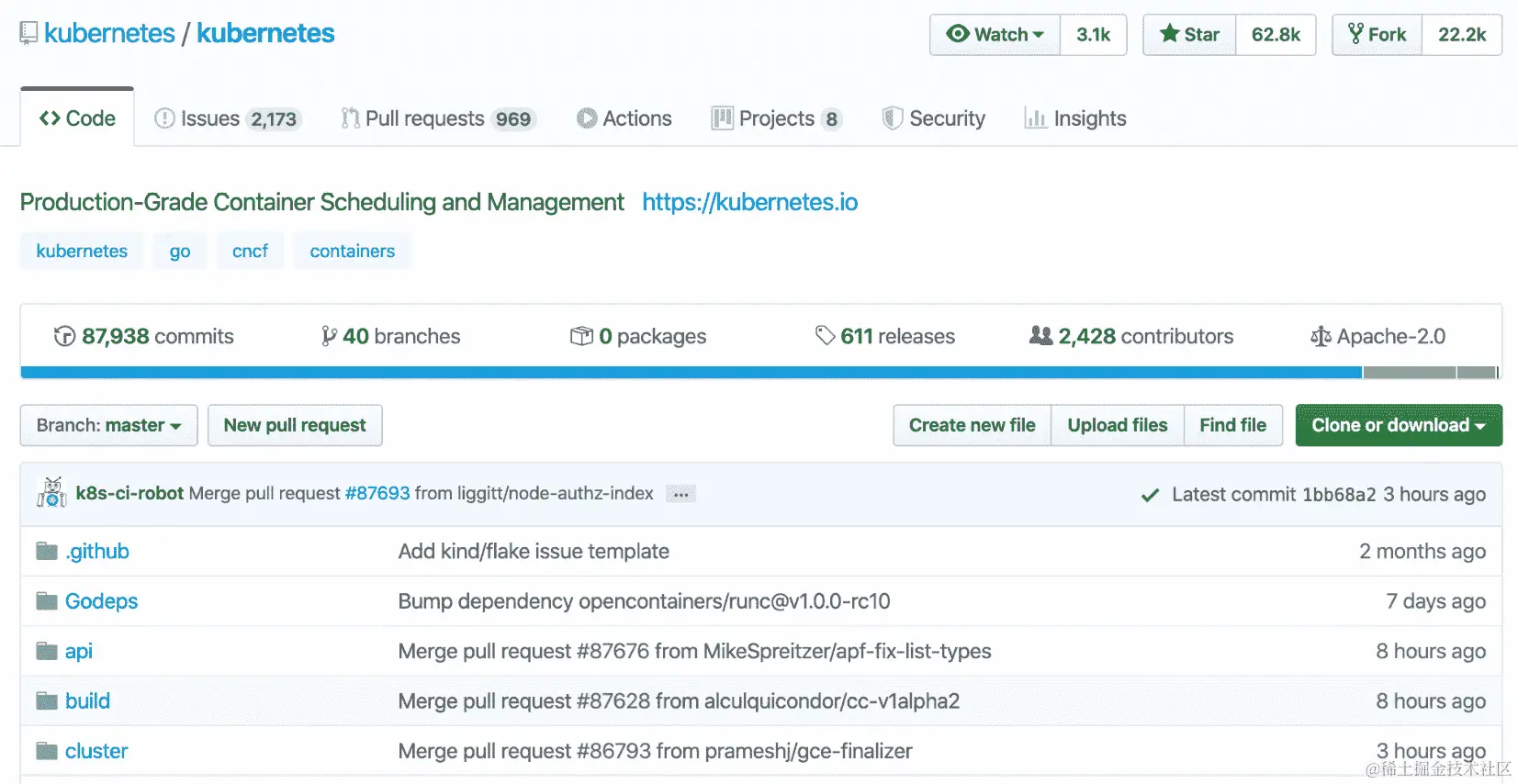

图 10.1：Kubernetes GitHub 存储库

在本章中，您将探索 Kubernetes 的设计和架构，然后了解其 API 和访问，并使用 Kubernetes 资源来创建容器化应用程序。由于 Kubernetes 是领先的容器编排工具，亲身体验它将有助于您进入容器化应用程序的世界。

Kubernetes 设计

Kubernetes 专注于容器的生命周期，包括配置、调度、健康检查和扩展。通过 Kubernetes，可以安装各种类型的应用程序，包括数据库、内容管理系统、队列管理器、负载均衡器和 Web 服务器。

举例来说，想象一下你正在一家名为InstantPizza的新在线食品外卖连锁店工作。你可以在 Kubernetes 中部署你的移动应用的后端，并使其能够根据客户需求和使用情况进行扩展。同样，你可以在 Kubernetes 中实现消息队列，以便餐厅和顾客之间进行通信。为了存储过去的订单和收据，你可以在 Kubernetes 中部署一个带有存储的数据库。此外，你可以使用负载均衡器来为你的应用实现Blue/Green或A/B 部署。

在本节中，讨论了 Kubernetes 的设计和架构，以说明它如何实现可伸缩性和可靠性。

注意

Blue/green 部署专注于安装同一应用的两个相同版本（分别称为蓝色和绿色），并立即从蓝色切换到绿色，以减少停机时间和风险。

A/B 部署侧重于安装应用程序的两个版本（即 A 和 B），用户流量在版本之间分配，用于测试和实验。

Kubernetes 的设计集中在一个或多个服务器上运行，即集群。另一方面，Kubernetes 由许多组件组成，这些组件应分布在单个集群上，以便拥有可靠和可扩展的应用程序。

Kubernetes 组件分为两组，即控制平面和节点。尽管 Kubernetes 景观的组成元素有不同的命名约定，例如控制平面的主要组件而不是主控组件，但分组的主要思想并未改变。控制平面组件负责运行 Kubernetes API，包括数据库、控制器和调度器。Kubernetes 控制平面中有四个主要组件：

kube-apiserver: 这是连接集群中所有组件的中央 API 服务器。
etcd: 这是 Kubernetes 资源的数据库，kube-apiserver 将集群的状态存储在 etcd 上。
kube-scheduler: 这是将容器化应用程序分配给节点的调度器。
kube-controller-manager: 这是在集群中创建和管理 Kubernetes 资源的控制器。

在具有节点角色的服务器上，有两个 Kubernetes 组件：

kubelet: 这是运行在节点上的 Kubernetes 客户端，用于在 Kubernetes API 和容器运行时（如 Docker）之间创建桥接。
kube-proxy: 这是在每个节点上运行的网络代理，允许集群中的工作负载进行网络通信。

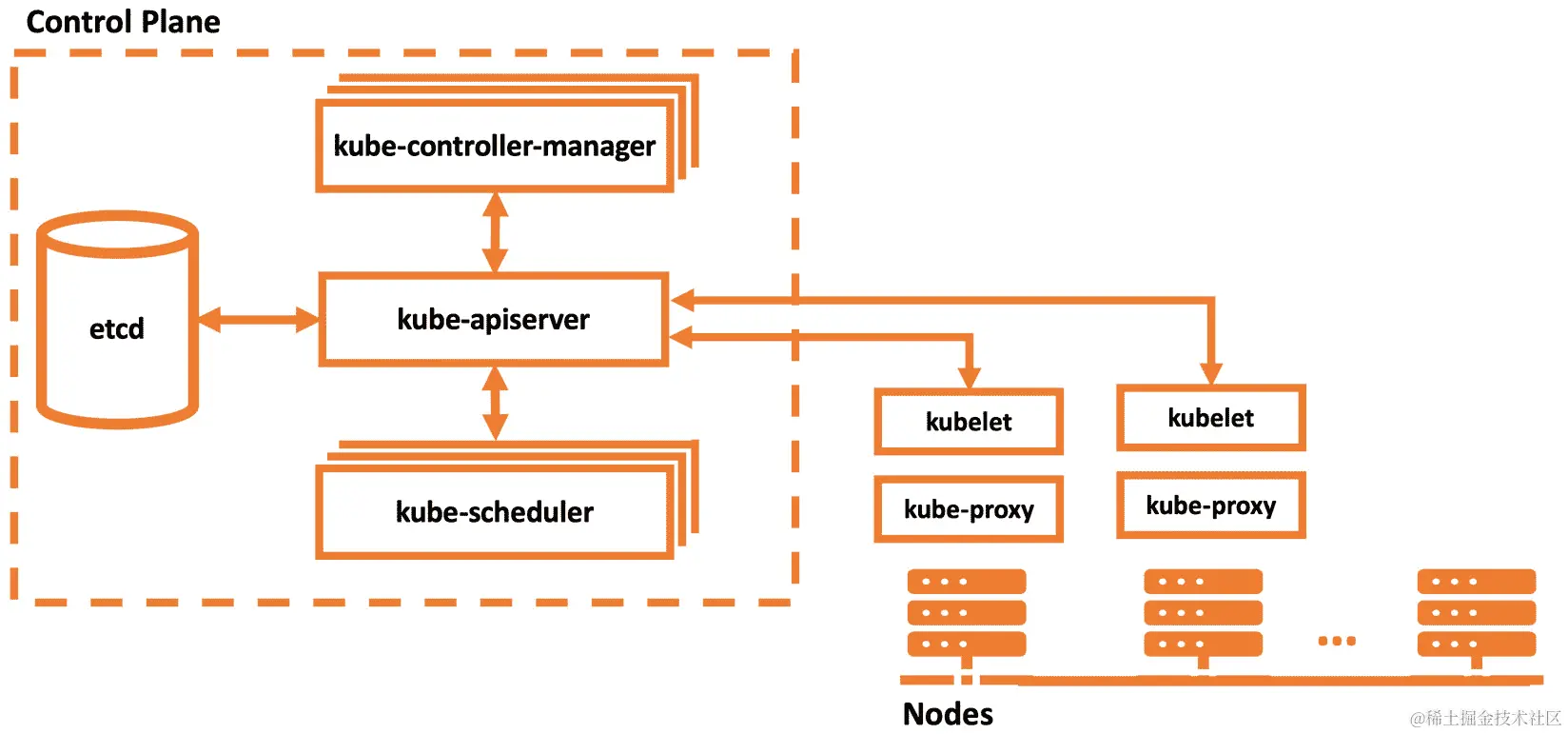

控制平面和节点组件以及它们的交互如下图所示：

图 10.2: Kubernetes 架构

Kubernetes 设计用于在可扩展的云系统上运行。然而，有许多工具可以在本地运行 Kubernetes 集群。minikube 是官方支持的 CLI 工具，用于创建和管理本地 Kubernetes 集群。其命令侧重于集群的生命周期事件和故障排除，如下所示：

minikube start: 启动本地 Kubernetes 集群
minikube stop: 停止正在运行的本地 Kubernetes 集群
minikube delete: 删除本地 Kubernetes 集群
minikube service: 获取本地集群中指定服务的 URL(s)
minikube ssh：登录或在具有 SSH 的机器上运行命令

在下一个练习中，您将创建一个本地 Kubernetes 集群，以检查本章讨论的组件。为了创建一个本地集群，您将使用minikube作为官方的本地 Kubernetes 解决方案，并运行其命令来探索 Kubernetes 组件。

注意

minikube在虚拟机上运行集群，您需要根据您的操作系统安装虚拟机监控程序，如 KVM、VirtualBox、VMware Fusion、Hyperkit 或基于 Hyper-V。您可以在kubernetes.io/docs/tasks/tools/install-minikube/#install-a-hypervisor上查看官方文档以获取更多信息。

注意

请使用touch命令创建文件，并使用vim命令在 vim 编辑器中处理文件。

练习 10.01：启动本地 Kubernetes 集群

Kubernetes 最初设计为在具有多个服务器的集群上运行。这是一个容器编排器的预期特性，用于在云中运行可扩展的应用程序。然而，有很多时候您需要在本地运行 Kubernetes 集群，比如用于开发或测试。在这个练习中，您将安装一个本地 Kubernetes 提供程序，然后创建一个 Kubernetes 集群。在集群中，您将检查本节讨论的组件。

要完成这个练习，请执行以下步骤：

下载适用于您操作系统的最新版本的minikube可执行文件，并通过在终端中运行以下命令将二进制文件设置为本地系统可执行：

# Linux
curl -Lo minikube https://storage.googleapis.com/minikube/releases/latest/minikube-linux-amd64
# MacOS
curl -Lo minikube https://storage.googleapis.com/minikube/releases/latest/minikube-darwin-amd64
chmod +x minikube
sudo mv minikube /usr/local/bin

上述命令下载了 Linux 或 Mac 的二进制文件，并使其在终端中可用：

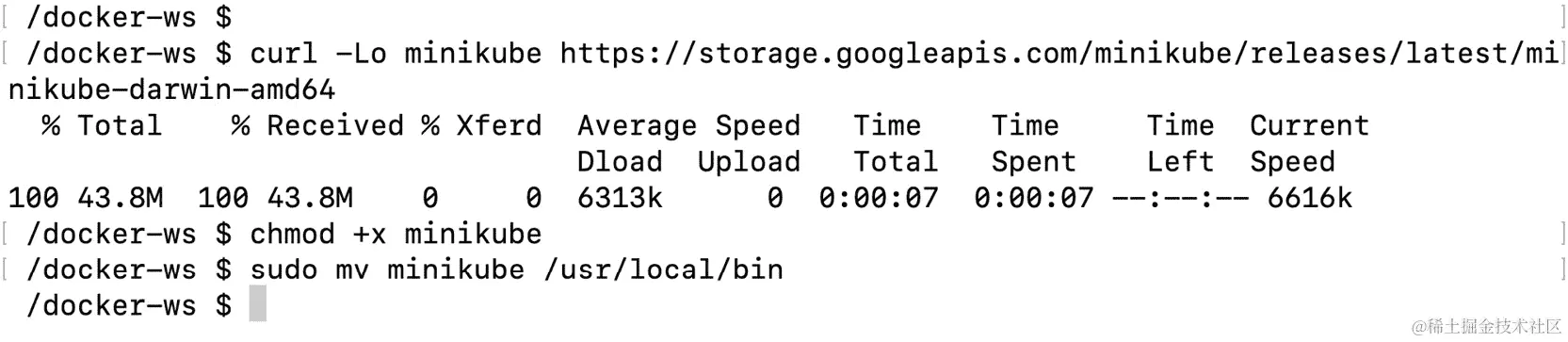

图 10.3：安装 minikube

使用以下命令在终端中启动 Kubernetes 集群：

minikube start

前面的单个命令执行多个步骤，成功创建一个集群。您可以按如下方式检查每个阶段及其输出：

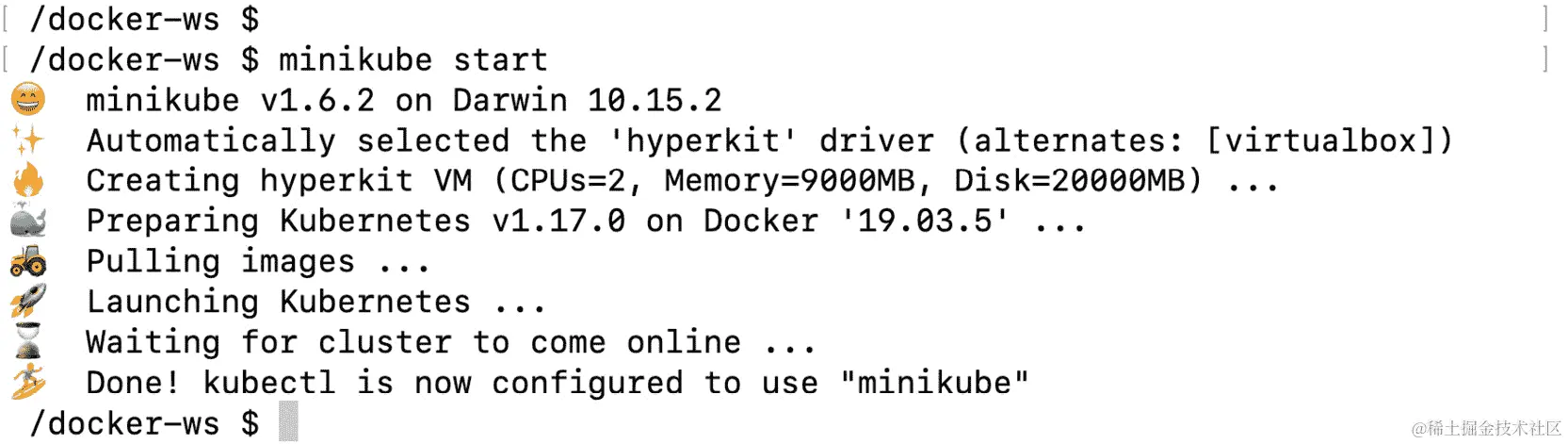

图 10.4：启动一个新的 Kubernetes 集群

输出以打印版本和环境开始。然后，拉取并启动 Kubernetes 组件的镜像。最后，经过几分钟后，您将拥有一个本地运行的 Kubernetes 集群。

使用以下命令连接到由minikube启动的集群节点：

minikube ssh

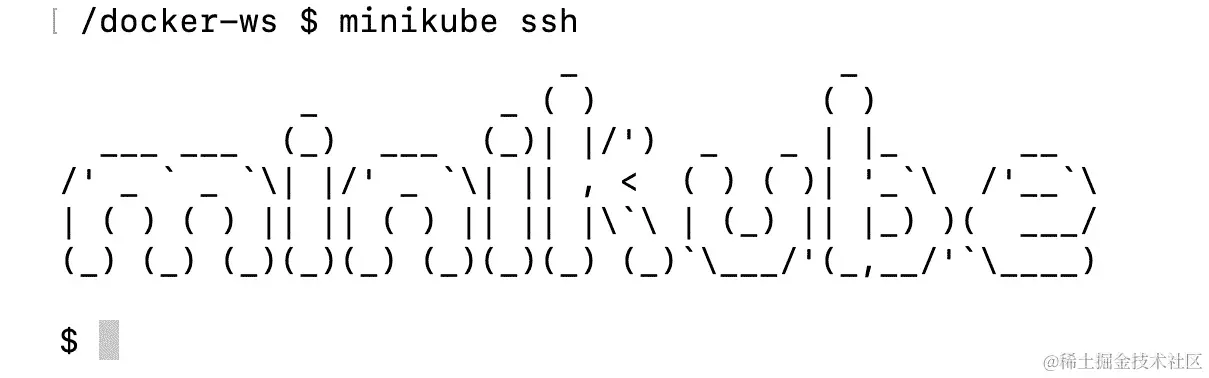

使用ssh命令，您可以继续在集群中运行的节点上工作：

图 10.5：集群节点

使用以下命令检查每个控制平面组件：

docker ps --filter „name=kube-apiserver" --filter „name=etcd" --filter „name=kube-scheduler" --filter „name=kube-controller-manager" | grep -v „pause"

此命令检查 Docker 容器并使用控制平面组件名称进行过滤。以下输出不包含暂停容器，该容器负责 Kubernetes 中容器组的网络设置，以便进行分析：

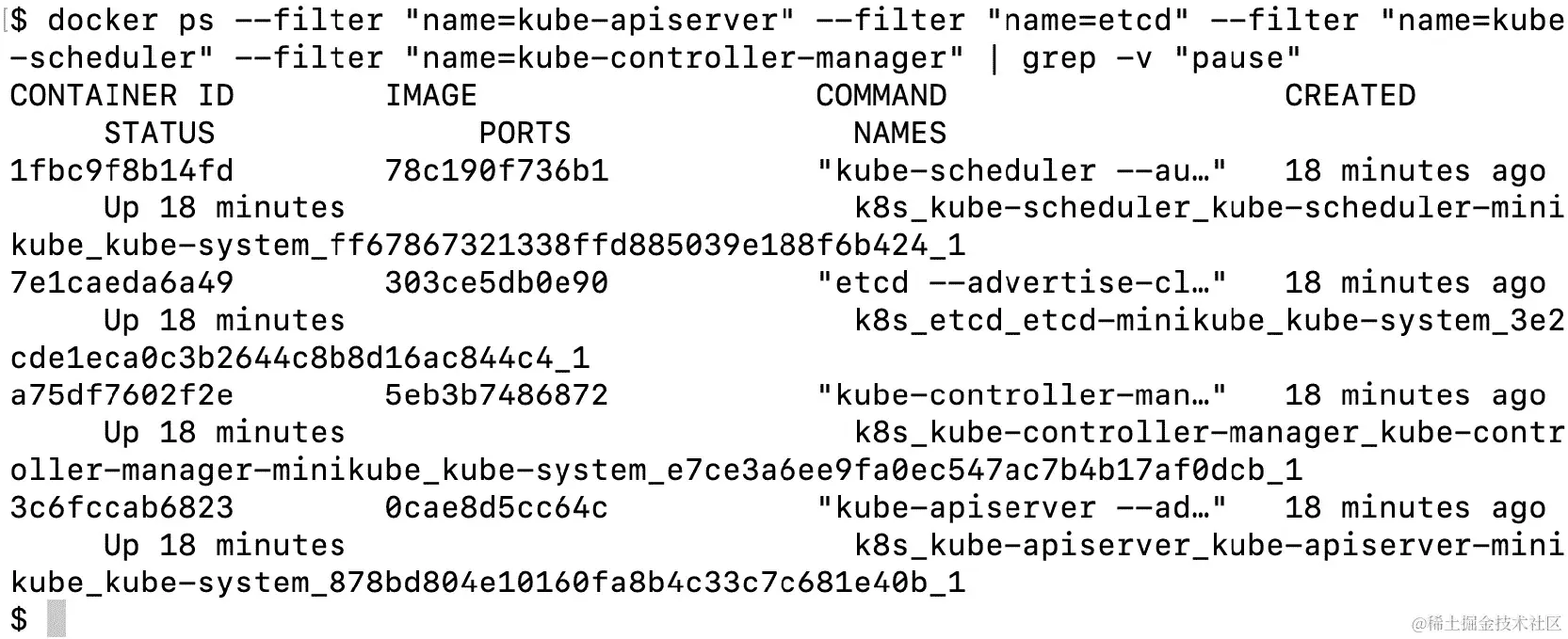

图 10.6：控制平面组件

输出显示，四个控制平面组件在minikube节点的 Docker 容器中运行。

使用以下命令检查第一个节点组件kube-proxy：

docker ps --filter "name=kube-proxy"  | grep -v "pause"

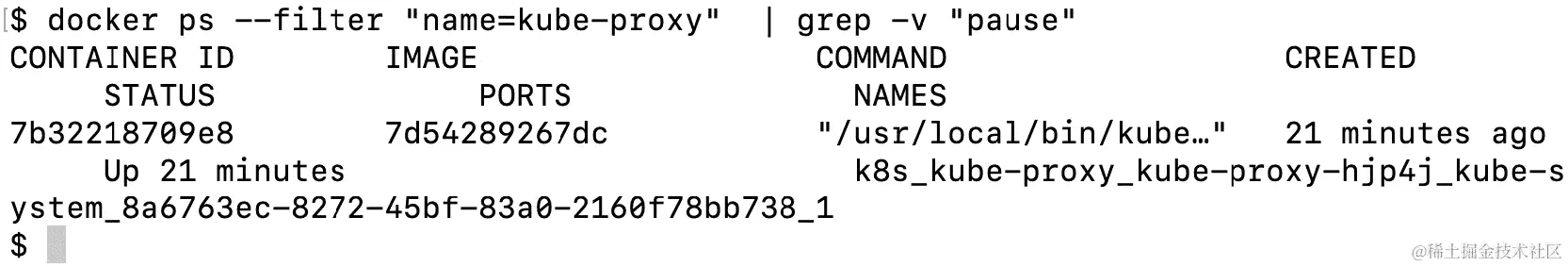

与步骤 4类似，此命令列出了一个在 Docker 容器中运行的kube-proxy组件：

图 10.7：minikube 中的 kube-proxy

可以看到在 Docker 容器中运行的kube-proxy组件已经运行了 21 分钟。

使用以下命令检查第二个节点组件kubelet：

pgrep -l kubelet

此命令列出了在minikube中运行的进程及其 ID：

2554 kubelet

由于kubelet在容器运行时和 API 服务器之间进行通信，因此它被配置为直接在机器上运行，而不是在 Docker 容器内部运行。

使用以下命令断开与步骤 3中连接的minikube节点的连接：

exit

你应该已经返回到你的终端并获得类似以下的输出：

logout

在这个练习中，您已经安装了一个 Kubernetes 集群并检查了架构组件。在下一节中，将介绍 Kubernetes API 和访问方法，以连接和使用本节中创建的集群。

Kubernetes API 和访问

Kubernetes API是 Kubernetes 系统的基本构建模块。它是集群中所有组件之间的通信中心。外部通信，如用户命令，也是通过对 Kubernetes API 的 REST API 调用来执行的。Kubernetes API 是基于 HTTP 的资源接口。换句话说，API 服务器旨在使用资源来创建和管理 Kubernetes 资源。在本节中，您将连接到 API，在接下来的部分中，您将开始使用 Kubernetes 资源，包括但不限于 Pods、Deployments、Statefulsets 和 Services。

Kubernetes 有一个官方的命令行工具用于客户端访问，名为kubectl。如果您想访问 Kubernetes 集群，您需要安装kubectl工具并配置它以连接到您的集群。然后，您可以安全地使用该工具来管理运行在集群中的应用程序的生命周期。kubectl能够执行基本的创建、读取、更新和删除操作，以及故障排除和日志检索。

例如，您可以使用kubectl安装一个容器化应用程序，将其扩展到更多副本，检查日志，最后如果不再需要，可以删除它。此外，kubectl还具有用于检查集群和服务器状态的集群管理命令。因此，kubectl是访问 Kubernetes 集群和管理应用程序的重要命令行工具。

kubectl是控制 Kubernetes 集群的关键，具有丰富的命令集。基本的和与部署相关的命令可以列举如下：

kubectl create：此命令使用-f标志从文件名创建资源或标准终端输入。在首次创建资源时很有帮助。
kubectl apply：此命令创建或更新 Kubernetes 资源的配置，类似于create命令。如果在第一次创建后更改资源配置，则这是一个必要的命令。
kubectl get：此命令显示集群中一个或多个资源及其名称、标签和其他信息。
kubectl edit：此命令直接在终端中使用诸如vi之类的编辑器编辑 Kubernetes 资源。
kubectl delete：此命令删除 Kubernetes 资源并传递文件名、资源名称和标签标志。
kubectl scale：此命令更改 Kubernetes 集群资源的数量。

类似地，所需的集群管理和配置命令列举如下：

kubectl cluster-info：此命令显示集群的摘要及其 API 和 DNS 服务。
kubectl api-resources：此命令列出服务器支持的 API 资源。如果您使用支持不同 API 资源集的不同 Kubernetes 安装，这将特别有帮助。
kubectl version：此命令打印客户端和服务器版本信息。如果您使用不同版本的多个 Kubernetes 集群，这是一个有用的命令，可以捕捉版本不匹配。
kubectl config：此命令配置 kubectl 将不同的集群连接到彼此。kubectl 是一个设计用于通过更改其配置与多个集群一起工作的 CLI 工具。

在下面的练习中，您将安装和配置 kubectl 来连接到本地 Kubernetes 集群，并开始使用其丰富的命令集来探索 Kubernetes API。

练习 10.02：使用 kubectl 访问 Kubernetes 集群

Kubernetes 集群安装在云系统中，并可以从各种位置访问。要安全可靠地访问集群，您需要一个可靠的客户端工具，即 Kubernetes 的官方客户端工具 kubectl。在这个练习中，您将安装、配置和使用 kubectl 来探索其与 Kubernetes API 的能力。

要完成此练习，请执行以下步骤：

下载适用于您操作系统的 kubectl 可执行文件的最新版本，并通过在终端中运行以下命令将其设置为本地系统的可执行文件：

# Linux
curl -LO https://storage.googleapis.com/kubernetes-release/release/'curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt'/bin/linux/amd64/kubectl
# MacOS
curl -LO "https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/bin/darwin/amd64/kubectl"
chmod +x kubectl
sudo mv kubectl /usr/local/bin

上述命令下载了适用于 Linux 或 Mac 的二进制文件，并使其在终端中准备就绪：

图 10.8：minikube 的安装

在您的终端中，运行以下命令来配置 kubectl 连接到 minikube 集群并将其用于进一步访问：

kubectl config use-context minikube

use-context 命令配置 kubectl 上下文以使用 minikube 集群。在接下来的步骤中，所有命令将与在 minikube 内运行的 Kubernetes 集群通信：

Switched to context "minikube".

使用以下命令检查集群和客户端版本：

kubectl version --short

该命令返回可读的客户端和服务器版本信息：

Client Version: v1.17.2
Server Version: v1.17.0

使用以下命令检查有关集群的更多信息：

kubectl cluster-info

此命令显示 Kubernetes 组件的摘要，包括主节点和 DNS：

Kubernetes master is running at https://192.168.64.5:8443
KubeDNS is running at https://192.168.64.5:8445/api/v1/
namespaces/kube-system/Services/kube-dns:dns/proxy
To further debug and diagnose cluster problems, use
'kubectl cluster-info dump'.

使用以下命令获取集群中节点的列表：

kubectl get nodes

由于集群是一个 minikube 本地集群，只有一个名为 minikube 的节点具有 master 角色：

NAME        STATUS        ROLES        AGE        VERSION
Minikube    Ready         master       41h        v1.17.0

使用以下命令列出 Kubernetes API 中支持的资源：

kubectl api-resources --output="name"

此命令列出 Kubernetes API 服务器支持的 api-resources 的 name 字段。长列表显示了 Kubernetes 如何创建不同的抽象来运行容器化应用程序：

图 10.9：Kubernetes 资源列表

输出列出了我们连接到的 Kubernetes 集群中可用的 API 资源。正如您所看到的，有数十种资源可供使用，每种资源都可以帮助您创建云原生、可扩展和可靠的应用程序。

在这个练习中，您已连接到 Kubernetes 集群并检查了客户端工具的功能。kubectl 是访问和管理在 Kubernetes 中运行的应用程序最关键的工具。通过本练习的结束，您将学会如何安装、配置和连接到 Kubernetes 集群。此外，您还将检查其版本、节点的状态和可用的 API 资源。有效地使用 kubectl 是开发人员在与 Kubernetes 交互时日常生活中的重要任务。

在接下来的部分中，将介绍主要的 Kubernetes 资源（在上一个练习的最后一步中看到）。

Kubernetes 资源

Kubernetes 提供了丰富的抽象，用于定义云原生应用程序中的容器。所有这些抽象都被设计为 Kubernetes API 中的资源，并由控制平面管理。换句话说，应用程序在控制平面中被定义为一组资源。同时，节点组件尝试实现资源中指定的状态。如果将 Kubernetes 资源分配给节点，节点组件将专注于附加所需的卷和网络接口，以保持应用程序的正常运行。

假设您将在 Kubernetes 上部署 InstantPizza 预订系统的后端。后端由数据库和用于处理 REST 操作的 Web 服务器组成。您需要在 Kubernetes 中定义一些资源：

一个StatefulSet资源用于数据库
一个Service资源用于从其他组件（如 Web 服务器）连接到数据库
一个Deployment资源，以可扩展的方式部署 Web 服务器
一个Service资源，以使外部连接到 Web 服务器

当这些资源在控制平面通过 kubectl 定义时，节点组件将在集群中创建所需的容器、网络和存储。

在 Kubernetes API 中，每个资源都有独特的特征和模式。在本节中，您将了解基本的 Kubernetes 资源，包括 Pods、Deployments、StatefulSet 和 Services。此外，您还将了解更复杂的 Kubernetes 资源，如 Ingresses、Horizontal Pod Autoscaling 和 Kubernetes 中的 RBAC 授权。

Pods

Pod 是 Kubernetes 中容器化应用程序的基本构建块。它由一个或多个容器组成，这些容器可以共享网络、存储和内存。Kubernetes 将 Pod 中的所有容器调度到同一个节点上。此外，Pod 中的容器一起进行扩展或缩减。容器、Pod 和节点之间的关系可以概括如下：

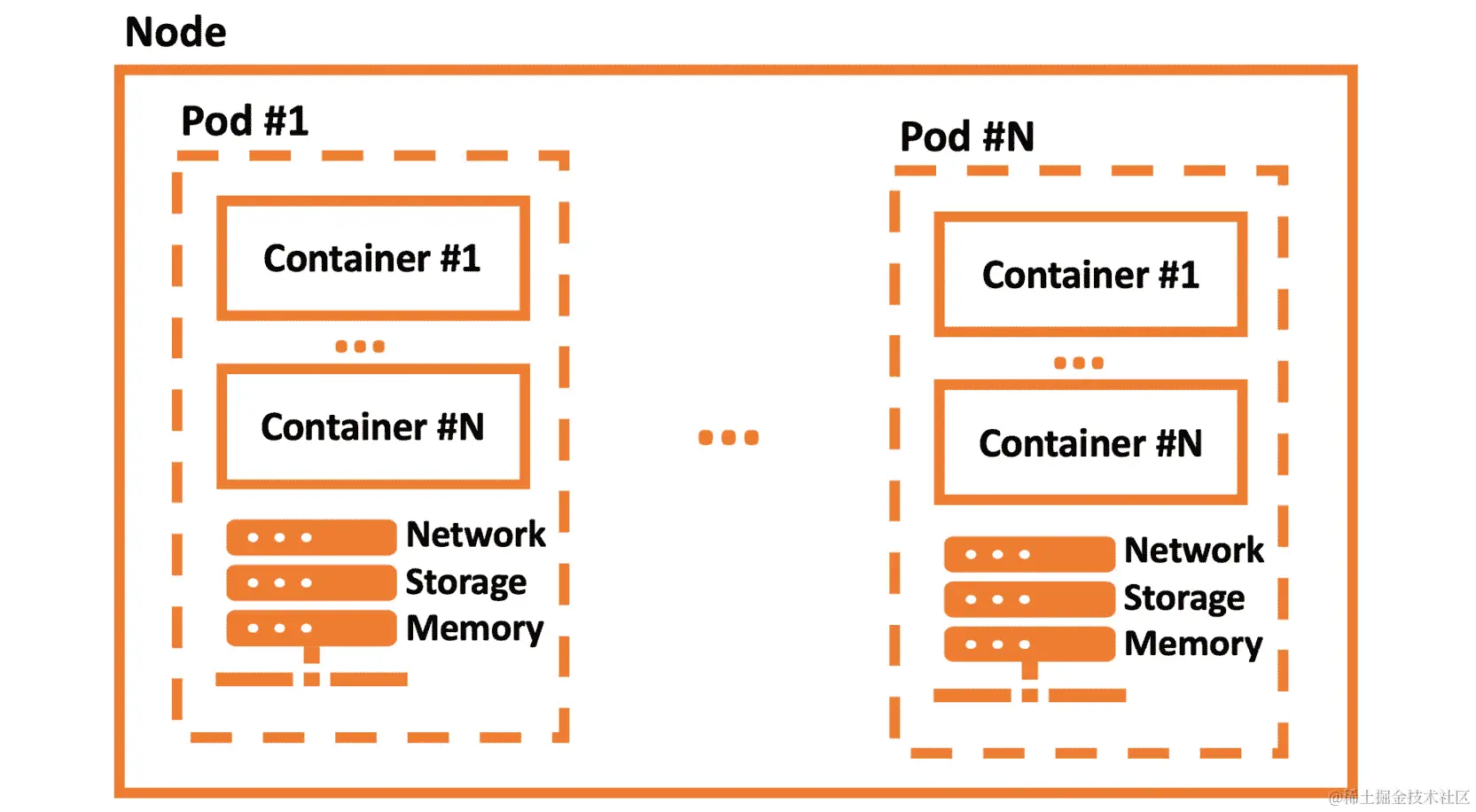

图 10.10：容器、Pod 和节点

从上图可以看出，一个 Pod 可以包含多个容器。所有这些容器共享共同的网络、存储和内存资源。

Pod 的定义很简单，有四个主要部分：

apiVersion: v1
kind: Pod
metadata:
  name: server
spec:
  containers:
  - name: main
    image: nginx

所有 Kubernetes 资源都需要这四个部分：

apiVersion定义了对象的资源的版本化模式。
kind代表 REST 资源名称。
metadata保存了资源的信息，如名称、标签和注释。
spec是资源特定部分，其中包含资源特定信息。

当在 Kubernetes API 中创建前面的 server Pod 时，API 首先会检查定义是否符合apiVersion=v1和kind=Pod的模式。然后，调度程序将 Pod 分配给一个节点。随后，节点中的kubelet将为main容器创建nginx容器。

Pods 是 Kubernetes 对容器的第一个抽象，它们是更复杂资源的构建块。在接下来的部分中，我们将使用资源，如 Deployments 和 Statefulsets 来封装 Pods，以创建更复杂的应用程序。

Deployments

部署是 Kubernetes 资源，专注于可伸缩性和高可用性。部署封装了 Pod 以扩展、缩小和部署新版本。换句话说，您可以将三个副本的 Web 服务器 Pod 定义为部署。控制平面中的部署控制器将保证副本的数量。此外，当您将部署更新到新版本时，控制器将逐渐更新应用程序实例。

部署和 Pod 的定义类似，尽管在部署的模式中添加了标签和副本：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: server
spec:
  replicas: 10
  selector:
    matchLabels:
      app: server
  template:
    metadata:
      labels:
        app: server
    spec:
      containers:
      - name: main
        image: nginx
        ports:
        - containerPort: 80

部署server具有带有标签app:server的 Pod 规范的 10 个副本。此外，每个服务器实例的主容器的端口80都被发布。部署控制器将创建或删除实例以匹配定义的 Pod 的 10 个副本。换句话说，如果具有两个运行实例的服务器部署的节点下线，控制器将在剩余节点上创建两个额外的 Pod。Kubernetes 的这种自动化使我们能够轻松创建可伸缩和高可用的应用程序。

在接下来的部分中，将介绍用于有状态应用程序（如数据库和消息队列）的 Kubernetes 资源。

StatefulSets

Kubernetes 支持在磁盘卷上存储其状态的有状态应用程序的运行，使用StatefulSet资源。StatefulSets 使得在 Kubernetes 中运行数据库应用程序或数据分析工具具有与临时应用程序相同的可靠性和高可用性。

StatefulSets 的定义类似于部署的定义，具有卷挂载和声明添加：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: database
spec:
  selector:
    matchLabels:
      app: mysql
  serviceName: mysql
  replicas: 1
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - name: mysql
        image: mysql:5.7
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: "root"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
        subPath: mysql
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 2Gi

数据库资源定义了一个具有2GB磁盘卷的MySQL数据库。当在 Kubernetes API 中创建服务器StatefulSet资源时，cloud-controller-manager将创建一个卷并在预定的节点上准备好。在创建卷时，它使用volumeClaimTemplates下的规范。然后，节点将根据spec中的volumeMounts部分在容器中挂载卷。

在此资源定义中，还有一个设置MYSQL_ROOT_PASSWORD环境变量的示例。StatefulSets 是 Kubernetes 中至关重要的资源，因为它们使得可以在相同的集群中运行有状态应用程序和临时工作负载。

在下面的资源中，将介绍 Pod 之间连接的 Kubernetes 解决方案。

服务

Kubernetes 集群托管在各个节点上运行的多个应用程序，大多数情况下，这些应用程序需要相互通信。假设您有一个包含三个实例的后端部署和一个包含两个实例的前端应用程序部署。有五个 Pod 在集群中运行，并分布在各自的 IP 地址上。由于前端实例需要连接到后端，前端实例需要知道后端实例的 IP 地址，如图 10.11所示：

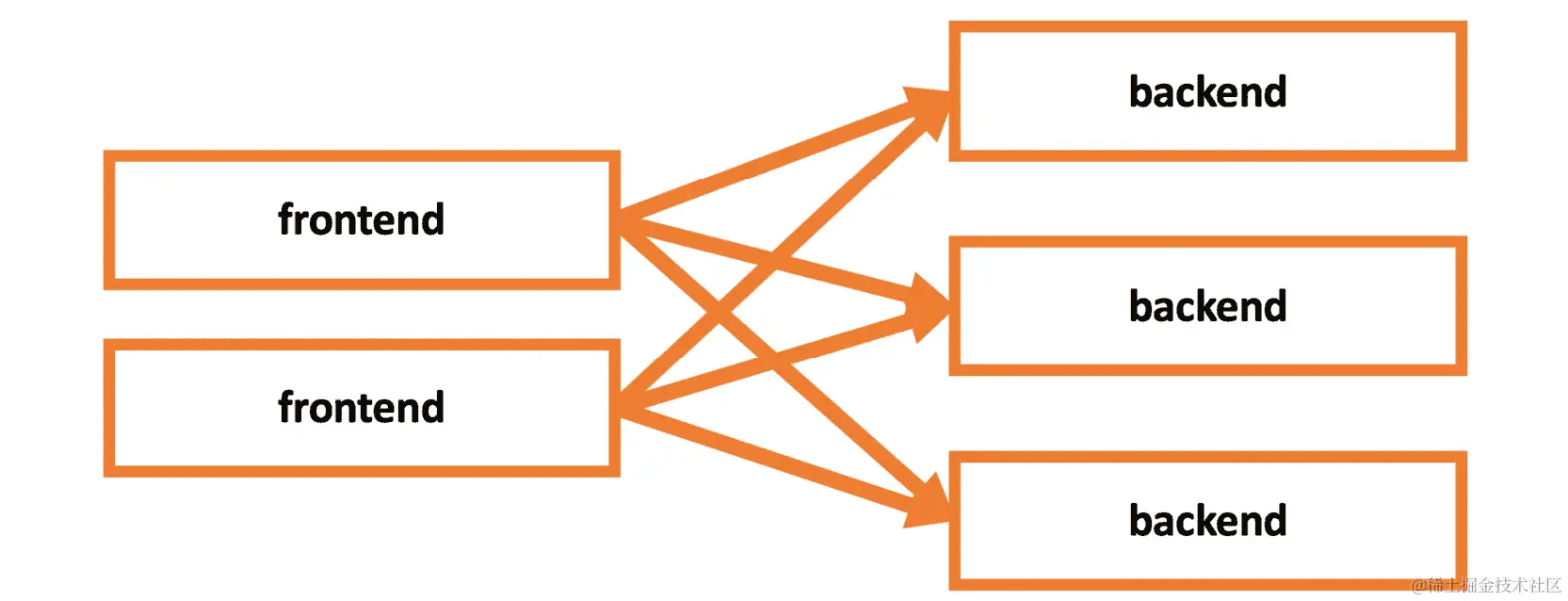

图 10.11：前端和后端实例

然而，这并不是一种可持续的方法，随着集群的扩展或缩减以及可能发生的大量潜在故障。Kubernetes 提出了服务资源，用于定义具有标签的一组 Pod，并使用服务的名称访问它们。例如，前端应用程序可以通过使用backend-service的地址连接到后端实例，如图 10.12所示：

图 10.12：通过后端服务连接的前端和后端实例

服务资源的定义相当简单，如下所示：

apiVersion: v1
kind: Service
metadata:
  name: my-db
spec:
  selector:
    app: mysql
  ports:
    - protocol: TCP
      port: 3306
      targetPort: 3306

创建my-db服务后，集群中的所有其他 Pod 都将能够通过地址my-db连接到标有app:mysql标签的 Pod 的3306端口。在下面的资源中，将介绍使用 Kubernetes Ingress 资源对集群中服务进行外部访问的方法。

Ingress

Kubernetes 集群旨在为集群内外的应用程序提供服务。Ingress 资源被定义为将服务暴露给外部世界，并具有额外的功能，如外部 URL 和负载平衡。虽然 Ingress 资源是原生的 Kubernetes 对象，但它们需要在集群中运行 Ingress 控制器。换句话说，Ingress 控制器不是kube-controller-manager的一部分，您需要在集群中安装一个 Ingress 控制器。市场上有多种实现可用。但是，Kubernetes 目前正式支持和维护GCE和nginx控制器。

注意

官方文档中提供了其他 Ingress 控制器的列表，链接如下：kubernetes.io/docs/concepts/Services-networking/Ingress-controllers。

具有主机 URL 为my-db.docker-workshop.io，连接到my-db服务上的端口3306的 Ingress 资源如下所示：

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: my-db
spec:
  rules:
  - host: my-db.docker-workshop.io
    http:
      paths:
      - path: /
        backend:
          serviceName: my-db
          servicePort: 3306

Ingress 资源对于向外界打开服务至关重要。然而，它们的配置可能比看起来更复杂。根据您集群中运行的 Ingress 控制器，Ingress 资源可能需要单独的注释。

在接下来的资源中，将介绍使用水平 Pod 自动缩放器来自动缩放 Pod 的功能。

水平 Pod 自动缩放

Kubernetes 集群提供了可扩展和可靠的容器化应用环境。然而，手动跟踪应用程序的使用情况并在需要时进行扩展或缩减是繁琐且不可行的。因此，Kubernetes 提供了水平 Pod 自动缩放器，根据 CPU 利用率自动缩放 Pod 的数量。

水平 Pod 自动缩放器是 Kubernetes 资源，具有用于缩放和目标指标的目标资源。

apiVersion: Autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  name: server-scaler
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: server
  minReplicas: 1
  maxReplicas: 10
  targetCPUUtilizationPercentage: 50

当创建server-scaler资源时，Kubernetes 控制平面将尝试通过扩展或缩减名为server的部署来实现50%的目标 CPU 利用率。此外，最小和最大副本数设置为1和10。这确保了当部署未被使用时不会缩减到0，也不会扩展得太高以至于消耗集群中的所有资源。水平 Pod 自动缩放器资源是 Kubernetes 中创建可扩展和可靠应用程序的重要部分，这些应用程序是自动管理的。

在接下来的部分，您将了解 Kubernetes 中的授权。

RBAC 授权

Kubernetes 集群旨在安全地连接和更改资源。然而，当应用程序在生产环境中运行时，限制用户的操作范围至关重要。

假设您已经赋予项目组中的每个人广泛的权限。在这种情况下，将无法保护集群中运行的应用免受删除或配置错误的影响。Kubernetes 提供了基于角色的访问控制（RBAC）来管理用户的访问和能力，基于赋予他们的角色。换句话说，Kubernetes 可以限制用户在特定 Kubernetes 资源上执行特定任务的能力。

让我们从Role资源开始定义能力：

kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  namespace: critical-project
  name: Pod-reader
rules:
  - apiGroups: [""]
    resources: ["Pods"]
    verbs: ["get", "watch", "list"]

在前面片段中定义的Pod-reader角色只允许在critical-project命名空间中get、watch和list Pod 资源。当用户只有Pod-reader角色时，他们将无法删除或修改critical-project命名空间中的资源。让我们看看如何使用RoleBinding资源将角色分配给用户：

kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: read-Pods
  namespace: critical-project
subjects:
  - kind: User
    name: new-intern
roleRef:
  kind: Role
  name: Pod-reader
  apiGroup: rbac.authorization.k8s.io

RoleBinding资源将Role资源与主体结合起来。在read-Pods RoleBinding中，用户new-intern被分配到Pod-reader角色。当在 Kubernetes API 中创建read-Pods资源时，new-intern用户将无法修改或删除critical-project命名空间中的 Pods。

在接下来的练习中，您将使用kubectl和本地 Kubernetes 集群来实践 Kubernetes 资源。

练习 10.03：Kubernetes 资源实践

由于云原生容器化应用的复杂性，需要多个 Kubernetes 资源。在这个练习中，您将使用一个Statefulset、一个Deployment和两个Service资源在 Kubernetes 上创建一个流行的 WordPress 应用的实例。此外，您将使用kubectl和minikube检查 Pods 的状态并连接到 Service。

要完成这个练习，请执行以下步骤：

在一个名为database.yaml的文件中创建一个StatefulSet定义，内容如下：

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: database
spec:
  selector:
    matchLabels:
      app: mysql
  serviceName: mysql
  replicas: 1
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - name: mysql
        image: mysql:5.7
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: "root"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 2Gi

这个StatefulSet资源定义了一个数据库，将在接下来的步骤中被 WordPress 使用。只有一个名为mysql的容器，使用mysql:5.7的 Docker 镜像。容器规范中定义了一个根密码的环境变量和一个端口。此外，在前述定义中声明了一个卷并将其附加到/var/lib/mysql。

通过在终端中运行以下命令将StatefulSet部署到集群中：

kubectl apply -f database.yaml

这个命令将应用database.yaml文件中的定义，因为它带有-f标志：

StatefulSet.apps/database created

在本地计算机上创建一个database-service.yaml文件，包含以下内容：

apiVersion: v1
kind: Service
metadata:
  name: database-service
spec:
  selector:
    app: mysql
  ports:
    - protocol: TCP
      port: 3306
      targetPort: 3306

这个 Service 资源定义了数据库实例上的 Service 抽象。WordPress 实例将使用指定的 Service 连接到数据库。

使用以下命令部署 Service 资源：

kubectl apply -f database-service.yaml

这个命令部署了在database-service.yaml文件中定义的资源：

Service/database-service created

创建一个名为wordpress.yaml的文件，并包含以下内容：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: wordpress
  labels:
    app: wordpress
spec:
  replicas: 3
  selector:
    matchLabels:
      app: wordpress
  template:
    metadata:
      labels:
        app: wordpress
    spec:
      containers:
      - image: wordpress:4.8-apache
        name: wordpress
        env:
        - name: WORDPRESS_DB_HOST
          value: database-Service
        - name: WORDPRESS_DB_PASSWORD
          value: root
        ports:
        - containerPort: 80
          name: wordpress

这个Deployment资源定义了一个三个副本的 WordPress 安装。有一个容器定义了wordpress:4.8-apache镜像，并且database-service作为环境变量传递给应用程序。通过这个环境变量的帮助，WordPress 连接到步骤 3中部署的数据库。此外，定义了一个容器端口，端口号为80，以便我们可以在接下来的步骤中从浏览器中访问应用程序。

使用以下命令部署 WordPress Deployment：

kubectl apply -f wordpress.yaml

这个命令部署了在wordpress.yaml文件中定义的资源：

Deployment.apps/wordpress created

在本地计算机上创建一个wordpress-service.yaml文件，包含以下内容：

apiVersion: v1
kind: Service
metadata:
  name: wordpress-service
spec:
  type: LoadBalancer
  selector:
    app: wordpress
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80

这个 Service 资源定义了 WordPress 实例上的 Service 抽象。该 Service 将用于通过端口80从外部世界连接到 WordPress。

使用以下命令部署Service资源：

kubectl apply -f wordpress-service.yaml

这个命令部署了在wordpress-service.yaml文件中定义的资源：

Service/wordpress-service created

使用以下命令检查所有运行中的 Pod 的状态：

kubectl get pods

这个命令列出了所有 Pod 及其状态，有一个数据库和三个 WordPress Pod 处于Running状态：

图 10.13：Pod 列表

通过运行以下命令获取wordpress-service的 URL：

minikube service wordpress-service --url

这个命令列出了可以从主机机器访问的 Service 的 URL：

http://192.168.64.5:32765

在浏览器中打开 URL 以访问 WordPress 的设置屏幕：

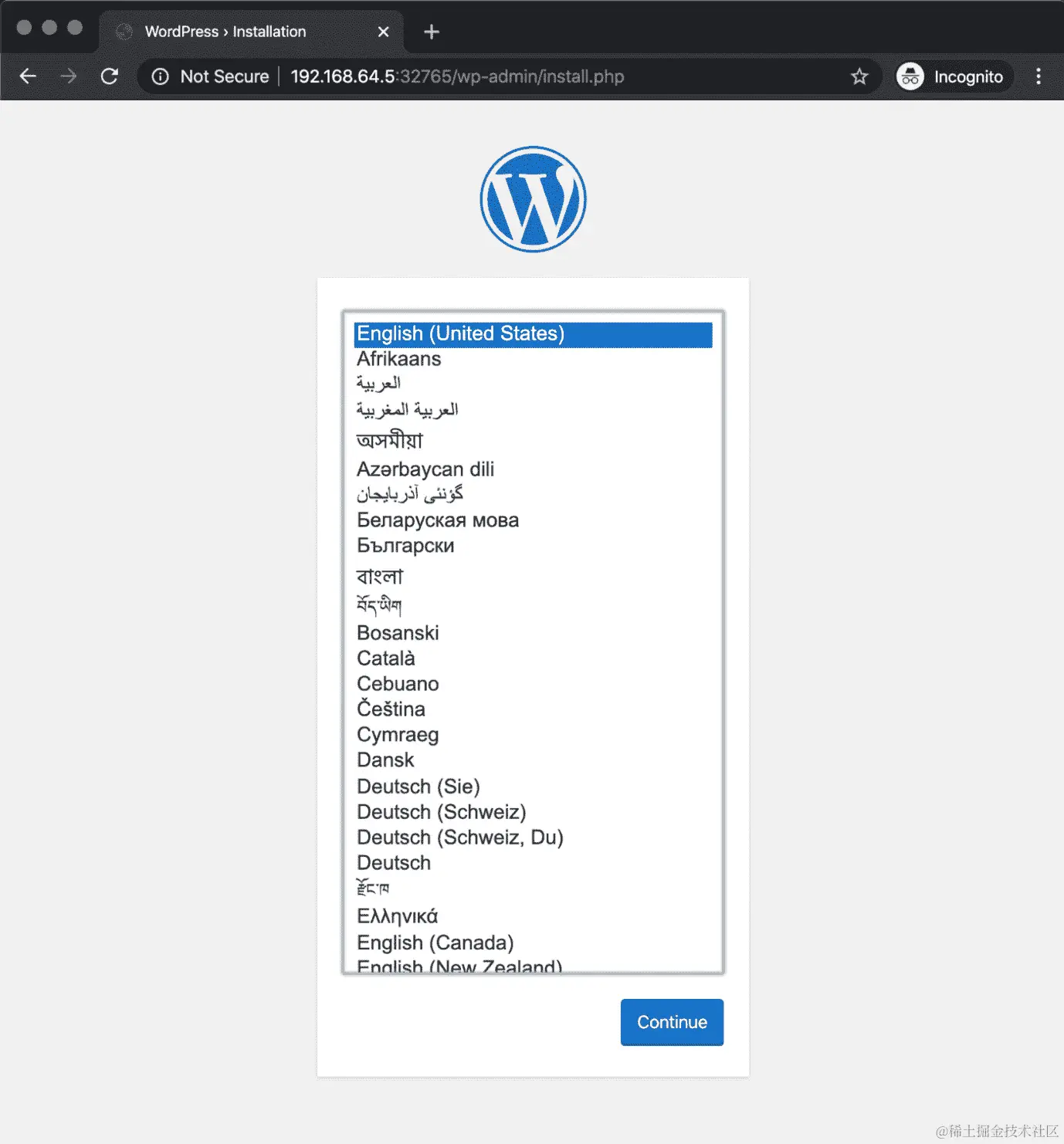

图 10.14：WordPress 设置屏幕

设置屏幕显示 WordPress 实例正在运行，并且可以通过它们的服务访问。此外，它显示StatefulSet数据库也正在运行，并且可以通过 WordPress 实例的服务访问。

在这个练习中，您已经使用不同的 Kubernetes 资源来定义和安装 Kubernetes 中的复杂应用程序。首先，您部署了一个Statefulset资源来在集群中安装 MySQL。然后，您部署了一个Service资源来在集群内部访问数据库。随后，您部署了一个Deployment资源来安装 WordPress 应用程序。类似地，您创建了另一个Service来在集群外部访问 WordPress 应用程序。您使用不同的 Kubernetes 资源创建了独立可伸缩和可靠的微服务，并将它们连接起来。此外，您已经学会了如何检查Pods的状态。在接下来的部分，您将了解 Kubernetes 软件包管理器：Helm。

Kubernetes 软件包管理器：Helm

由于云原生微服务架构的特性，Kubernetes 应用程序由多个容器、卷和网络资源组成。微服务架构将大型应用程序分成较小的块，因此会产生大量的 Kubernetes 资源和大量的配置值。

Helm 是官方的 Kubernetes 软件包管理器，它将应用程序的资源收集为模板，并填充提供的值。这里的主要优势在于积累的社区知识，可以按照最佳实践安装应用程序。即使您是第一次使用，也可以使用最流行的方法安装应用程序。此外，使用 Helm 图表增强了开发人员的体验。

例如，在 Kubernetes 中安装和管理复杂的应用程序就变得类似于在 Apple Store 或 Google Play Store 中下载应用程序，只需要更少的命令和配置。在 Helm 术语中，一个单个应用程序的资源集合被称为chart。当您使用 Helm 软件包管理器时，可以使用图表来部署从简单的 pod 到带有 HTTP 服务器、数据库、缓存等的完整 Web 应用程序堆栈。将应用程序封装为图表使得部署复杂的应用程序变得更容易。

此外，Helm 还有一个图表存储库，其中包含流行和稳定的应用程序，这些应用程序被打包为图表，并由 Helm 社区维护。稳定的 Helm 图表存储库拥有各种各样的应用程序，包括 MySQL、PostgreSQL、CouchDB 和 InfluxDB 等数据库；Jenkins、Concourse 和 Drone 等 CI/CD 工具；以及 Grafana、Prometheus、Datadog 和 Fluentd 等监控工具。图表存储库不仅使安装应用程序变得更加容易，还确保您使用 Kubernetes 社区中最新、广受认可的方法部署应用程序。

Helm 是一个客户端工具，其最新版本为 Helm 3。您只需要在本地系统上安装它，为图表存储库进行配置，然后就可以开始部署应用程序。Helm 是一个功能强大的软件包管理器，具有详尽的命令集，包括以下内容：

helm repo：此命令向本地 Helm 安装添加、列出、移除、更新和索引图表存储库。
helm search：此命令使用用户提供的关键字或图表名称在各种存储库中搜索 Helm 图表。
helm install：此命令在 Kubernetes 集群上安装 Helm 图表。还可以使用值文件或命令行参数设置变量。
helm list或helm ls：这些命令列出了从集群中安装的图表。
helm uninstall：此命令从 Kubernetes 中移除已安装的图表。
helm upgrade：此命令使用新值或新的图表版本在集群上升级已安装的图表。

在接下来的练习中，您将安装 Helm，连接到图表存储库，并在集群上安装应用程序。

练习 10.04：安装 MySQL Helm 图表

Helm 图表由官方客户端工具helm安装和管理。您需要在本地安装helm客户端工具，以从图表存储库检索图表，然后在集群上安装应用程序。在此练习中，您将开始使用 Helm，并从其稳定的 Helm 图表中安装MySQL。

要完成此练习，请执行以下步骤：

在终端中运行以下命令以下载带有安装脚本的helm可执行文件的最新版本：

curl https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 | bash

该脚本将下载适用于您的操作系统的helm二进制文件，并使其在终端中可用。

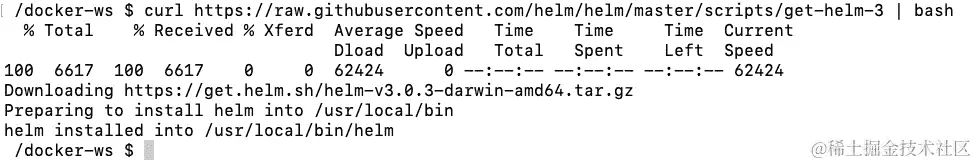

图 10.15：安装 Helm

通过在终端中运行以下命令，将图表存储库添加到helm中：

helm repo add stable https://kubernetes-charts.storage.googleapis.com/

此命令将图表存储库的 URL 添加到本地安装的helm实例中：

"stable" has been added to your repositories

使用以下命令列出步骤 2中stable存储库中的图表：

helm search repo stable

此命令将列出存储库中所有可用的图表：

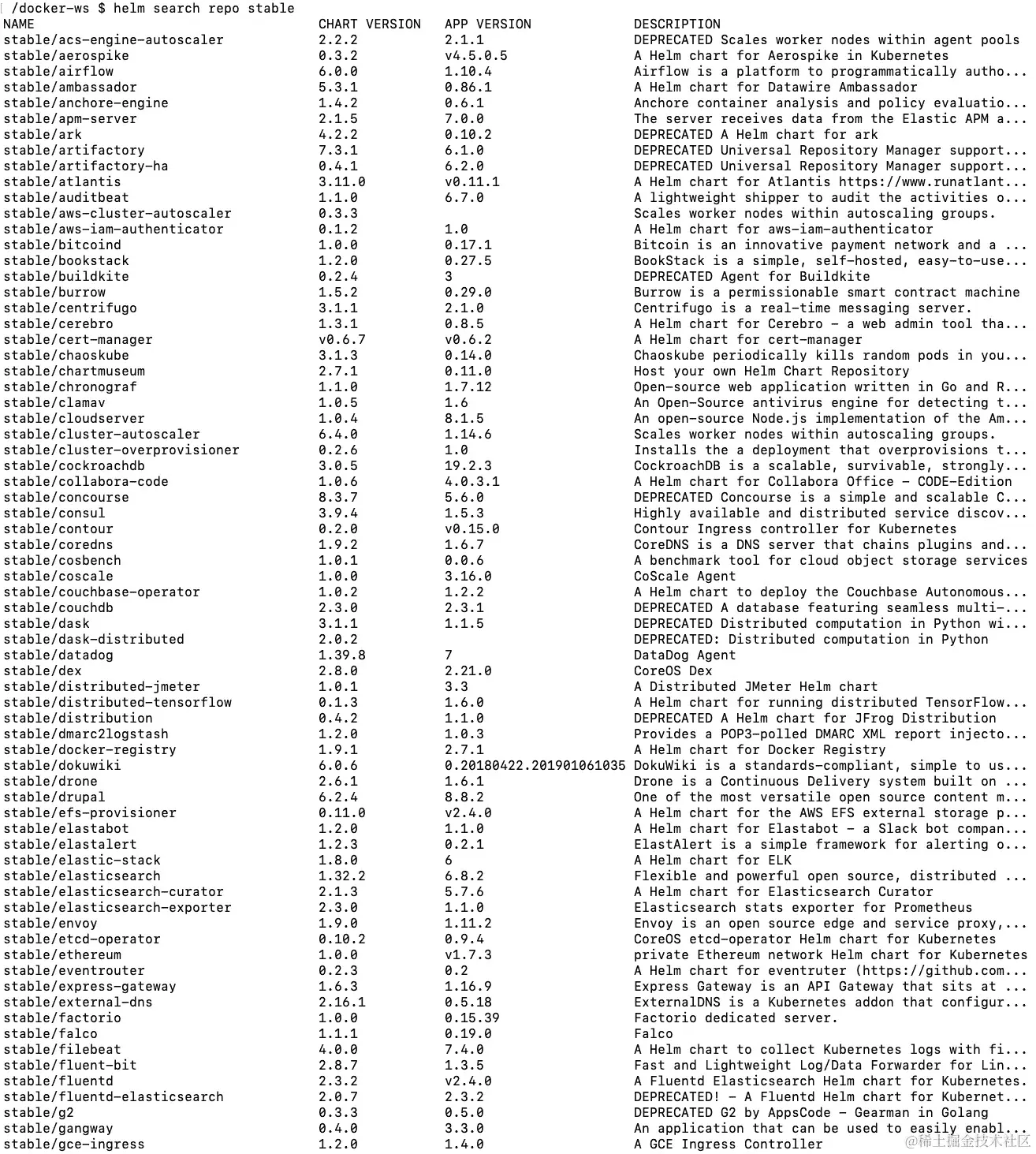

图 10.16：图表存储库列表

使用以下命令安装 MySQL 图表：

helm install database stable/mysql

此命令将从stable存储库中安装 MySQL Helm 图表，并打印如何连接到数据库的信息：

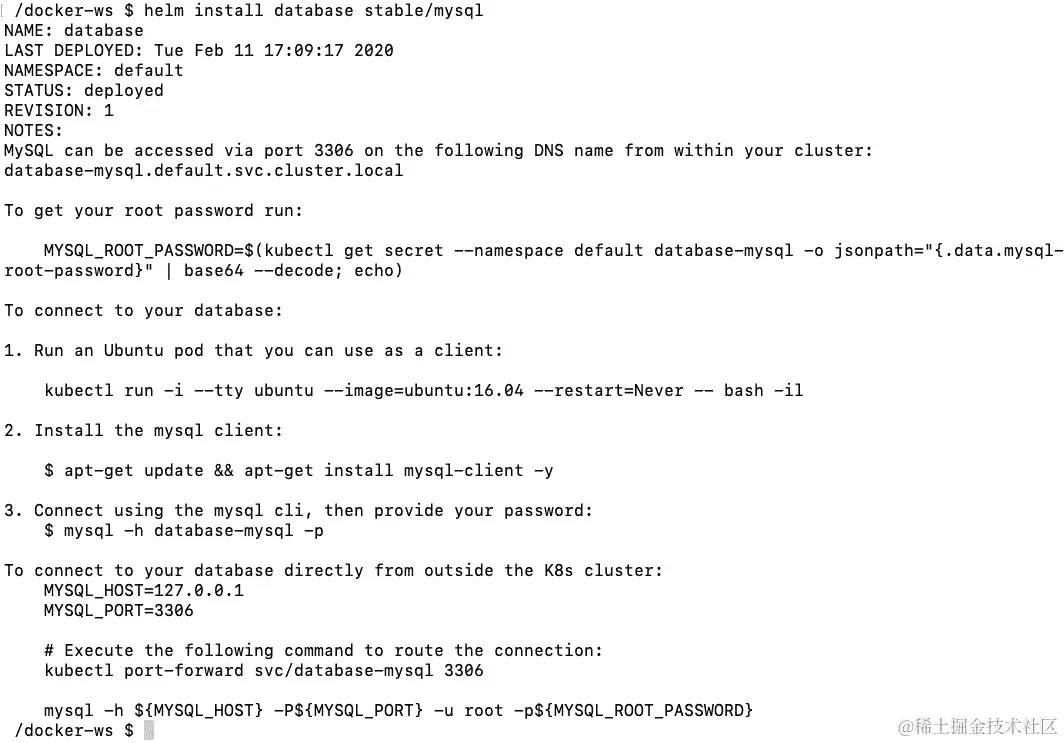

图 10.17：MySQL 安装

如果您想要使用mysql客户端在集群内部或外部连接到 MySQL 安装，输出中的信息是有价值的。

使用以下命令检查安装的状态：

helm ls

我们可以看到有一个名为mysql-chart-1.6.2的安装，状态为deployed：

图 10.18：Helm 安装状态

您还可以使用helm ls命令来检查应用程序和图表版本，例如5.7.28和mysql-1.6.2。

使用以下命令检查与步骤 4中安装相关的 Kubernetes 资源：

kubectl get all -l release=database

此命令列出所有具有标签release = database的资源：

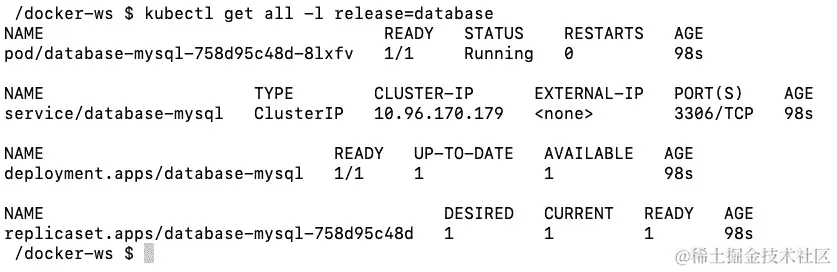

图 10.19：Kubernetes 资源列表

由于安装生产级别的 MySQL 实例并不简单，并且由多个资源组成，因此列出了各种资源。多亏了 Helm，我们不需要配置每个资源并连接它们。此外，使用标签release = database进行列出有助于在 Helm 安装的某些部分失败时提供故障排除概述。

在这个练习中，您已经安装和配置了 Kubernetes 包管理器 Helm，并使用它安装了应用程序。如果您计划在生产环境中使用 Kubernetes 并需要管理复杂的应用程序，Helm 是一个必不可少的工具。

在接下来的活动中，您将配置并部署全景徒步应用程序到 Kubernetes 集群。

活动 10.01：在 Kubernetes 上安装全景徒步应用程序

您被指派在 Kubernetes 上创建全景徒步应用程序的部署。您将利用全景徒步应用程序的三层架构和最先进的 Kubernetes 资源。您将使用 Helm 安装数据库，并使用 Statefulset 和nginx安装后端。因此，您将将其设计为 Kubernetes 应用程序，并使用kubectl和helm进行管理。

执行以下步骤完成练习：

使用 PostgreSQL Helm 图表安装数据库。确保POSTGRES_PASSWORD环境变量设置为kubernetes。
为全景徒步应用程序的后端和nginx创建一个具有两个容器的 Statefulset。确保使用 Docker 镜像packtworkshops/the-docker-workshop:chapter10-pta-web和packtworkshops/the-docker-workshop:chapter10-pta-nginx。为了存储静态文件，您需要创建一个volumeClaimTemplate部分，并将其挂载到两个容器的/Service/static/路径。最后，不要忘记发布nginx容器的端口80。
为全景徒步应用程序创建一个 Kubernetes 服务，以连接到步骤 2中创建的 Statefulset。确保服务的type是LoadBalancer。
成功部署后，获取步骤 3中创建的 Kubernetes 服务的 IP，并在浏览器中连接到$SERVICE_IP/admin地址：

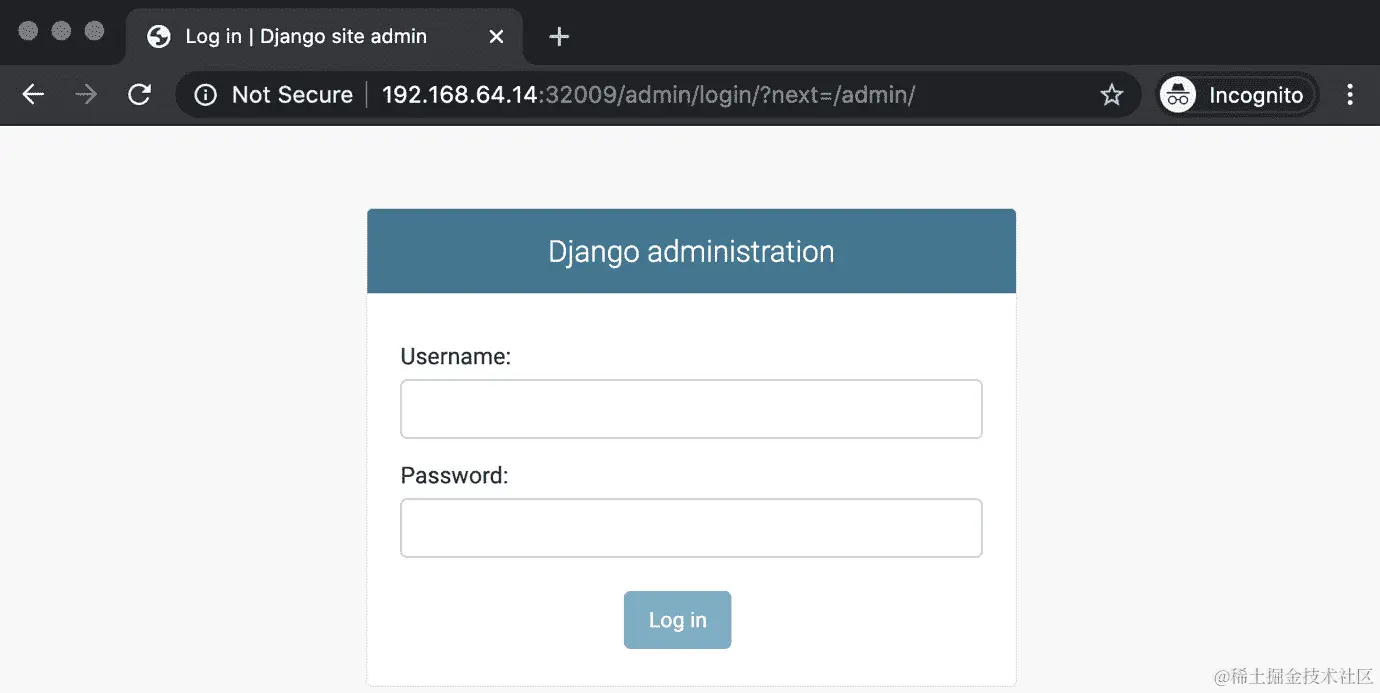

图 10.20：管理员登录

使用用户名admin和密码changeme登录，并添加新的照片和国家：

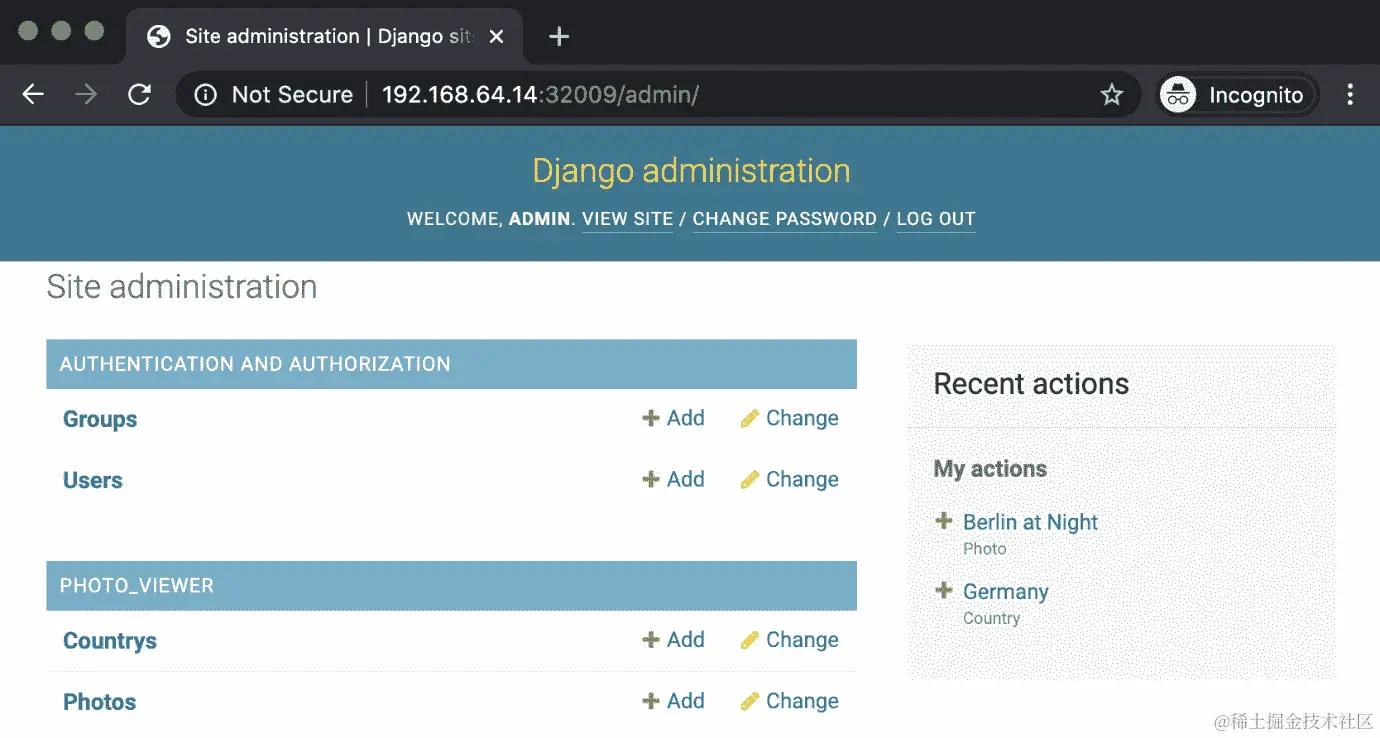

图 10.21：管理员设置

全景徒步应用程序将在浏览器中的地址$SERVICE_IP/photo_viewer上可用：

图 10.22：应用程序视图

注意

此活动的解决方案可以通过此链接找到。

摘要

本章重点介绍了使用 Kubernetes 设计、创建和管理容器化应用程序。Kubernetes 是市场上新兴的容器编排器，具有很高的采用率和活跃的社区。在本章中，您已经了解了其架构和设计，接着是 Kubernetes API 及其访问方法，并深入了解了创建复杂的云原生应用程序所需的关键 Kubernetes 资源。

本章中的每个练习都旨在说明 Kubernetes 的设计方法和其能力。通过 Kubernetes 资源及其官方客户端工具kubectl，可以配置、部署和管理容器化应用程序。

在接下来的章节中，您将了解 Docker 世界中的安全性。您将学习容器运行时、容器镜像和 Linux 环境的安全概念，以及如何在 Docker 中安全运行容器。

GPT3-探索指南（五）
