背景：我之前写过一篇文章：《Liteflow逻辑编排可视化设计》，分享了我们对LiteFlow这个规则引擎的逻辑可视化设计，而我们这个可视化项目的目标不仅仅只是实现LiteFlow的逻辑可视化，而是实现LiteFlow的逻辑可视化编排。

接下来，我将通过系列文章的形式，进行LiteFlow逻辑可视化编排设计与实现的开发经验分享。

LiteFlow ContextPad.gif

《LiteFlow逻辑可视化编排设计与实现》会以系列文章的形式，有步骤、有重点地分享我们对LiteFlow逻辑可视化编排的实现，目前该系列文章有如下5篇：

以下是《LiteFlow逻辑可视化编排设计与实现 01-先导篇》的文章正文。

01-先导篇

作为一名前端开发，我们需要特别关注的前端开发要素有三个——数据（Model）、视图（View）和逻辑（Control），即“MVC”——而在实现LiteFlow逻辑可视化编排时，我们也可以使用“MVC三要素”的知识框架来进行系统的拆解、组合、设计和实现。


数据模型（Model）：将EL表达式的操作符（Operator）进行建模，在这个项目里，我们将EL表达式建模成了由ELNode组成的一棵树；
视图呈现（View）：使用AntV X6的节点（Node）和边（Edge）进行ELNode的可视化呈现，即通过Nodes & Edges实现LiteFlow的逻辑可视化；
操作逻辑（Control）：实现ELNode模型的增删改查（CRUD）操作。

我个人非常喜欢这个“MVC三要素”的知识框架，通过它、我可以很方便地进行系统的拆解和组合，所以本篇文章、以及本系列文章，都会以这个“MVC三要素”的知识框架进行分享。

在本篇先导篇中，我们先简单地过一下LiteFlow逻辑可视化编排的“MVC三要素”：

1、数据模型（Model）

LiteFlow对可执行的逻辑流程进行建模，主要包括以下2个部分：

Liteflow流程建模：逻辑组件 + 逻辑编排.png

1、逻辑组件（组件节点）：逻辑组件类型包括：
① 顺序组件：用于THEN、WHEN；
② 分支组件：用于SWITCH、IF ...；
③ 循环组件：用于FOR、WHILE ...。
2、逻辑编排：通过EL表达式进行组件编排：
① 串行编排：THEN；
② 并行编排：WHEN；
③ 选择编排：SWITCH；
④ 条件编排：IF；
⑤ 循环编排：FOR、WHILE等等。

而对以上“逻辑组件”的“逻辑编排”，都是通过EL表达式来实现，比如一个EL表达式的例子：

<chain name="chain1">
    THEN(
        a,
        WHEN(b, c, d),
        e
    );
</chain>

其中“THEN”和“WHEN”是EL表达式的关键字，分别表示串行编排和并行编排，而“a”“b”“c”“d”“e”则是5个逻辑组件，由此组成了一个串行和并行编排的组合——即先执行“a”组件，然后并行执行“b”“c”“d”组件，最后执行“e”组件。

而我们数据模型（Model），就是将EL表达式的操作符（Operator）进行建模：

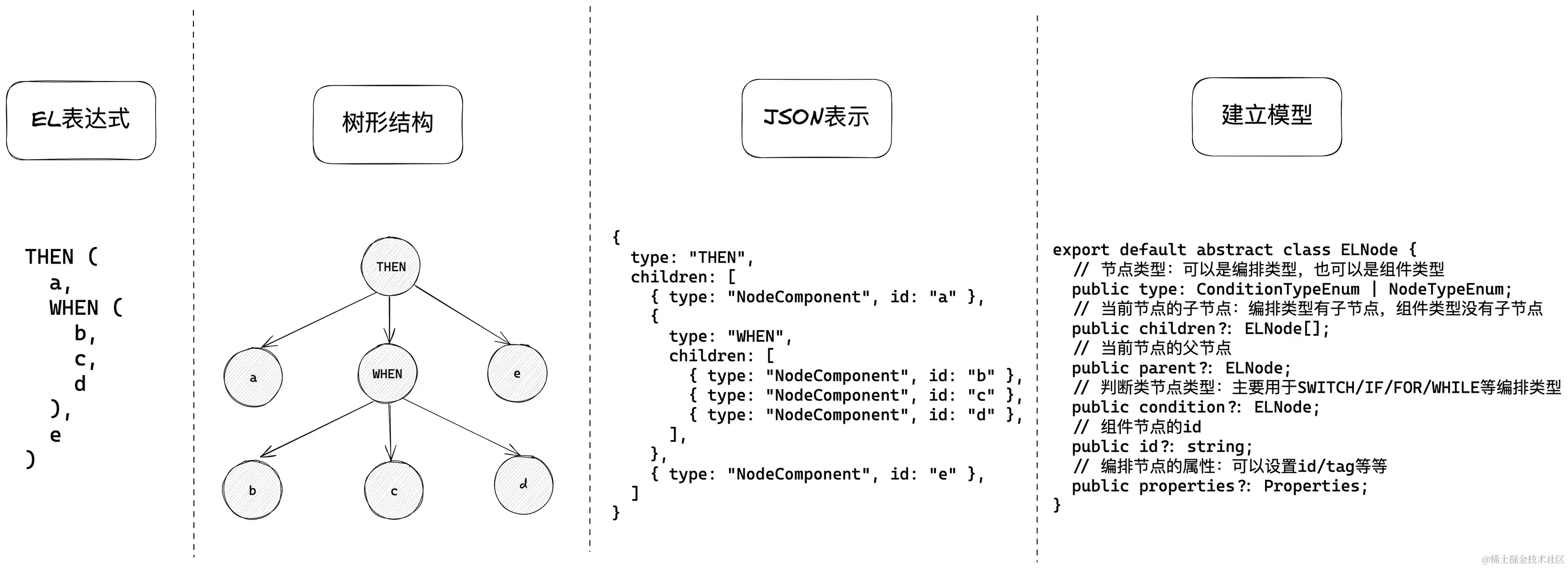

LiteFlow逻辑可视化编排设计与实现 1. 数据模型（Model）.png

EL表达式：LiteFlow的逻辑编排是通过EL表达式来实现的，比如我们之前提到过的这个例子：

<chain name="chain1">
    THEN(
        a,
        WHEN(b, c, d),
        e
    );
</chain>

树形结构：将LiteFlow进行文本拆解，我们其实能得到一个树形结构（即AST抽象语法树）；
JSON表示：我们可以把这棵树进行简化，得到一个简化版的JSON表示：

{
  type: "THEN",
  children: [
    { type: "NodeComponent", id: "a" },
    {
      type: "WHEN",
      children: [
        { type: "NodeComponent", id: "b" },
        { type: "NodeComponent", id: "c" },
        { type: "NodeComponent", id: "d" },
      ],
    },
    { type: "NodeComponent", id: "e" },
  ]
}

建立模型：经过以上步骤的分析，我们可以建立这么一个ELNode模型：

/**
 * EL表达式的模型表示：数据结构本质上是一个树形结构。
 * 例如一个串行编排(THEN)：
  {
    type: ConditionTypeEnum.THEN,
    children: [
      { type: NodeTypeEnum.COMMON, id: 'a' },
      { type: NodeTypeEnum.COMMON, id: 'b' },
      { type: NodeTypeEnum.COMMON, id: 'c' },
      { type: NodeTypeEnum.COMMON, id: 'd' },
    ],
  }
 */
export default abstract class ELNode {
  // 节点类型：可以是编排类型，也可以是组件类型
  public type: ConditionTypeEnum | NodeTypeEnum;
  // 当前节点的子节点：编排类型有子节点，组件类型没有子节点
  public children?: ELNode[];
  // 当前节点的父节点
  public parent?: ELNode;
  // 判断类节点类型：主要用于SWITCH/IF/FOR/WHILE等编排类型
  public condition?: ELNode;
  // 组件节点的id
  public id?: string;
  // 编排节点的属性：可以设置id/tag等等
  public properties?: Properties;
}

2、视图呈现（View）

在实现LiteFlow逻辑可视化编排时，我们使用的图编辑引擎是AntV X6——不光因为它足够好用、我们很常用，而且我们用起来也挺有心得，感兴趣的朋友可以看我之前写的文章：「AntV X6」从5个核心要素出发，快速上手AntV X6图可视化编排。


我们目前初步实现了LiteFlow的以下3类/6种逻辑可视化：

1、顺序类：串行编排（THEN）、并行编排（WHEN）；
2、分支类：选择编排（SWITCH）、条件编排（IF）；
3、循环类：FOR循环、WHILE循环。

我之前写过一篇文章：《Liteflow逻辑编排可视化设计》，感兴趣的朋友可以先看一看。

3、操作逻辑（Control）


LiteFlow的逻辑可视化编排，主要是实现对ELNode模型的增删改查操作：

LiteFlow ContextPad.gif

为了方便使用，我们不光实现了通过拖拽（Drag & Drop）添加节点，而且在画布中也实现了通过快捷面板（ContextPad），在节点和边上快速新增节点。

而针对ELNode的“增删改查”，我们可以在ELNode中通过定义如下相应的方法进行实现：

export default abstract class ELNode {
  /////// 接着上面步骤 1.数据模型（Model）
  /**
   * 添加子节点
   * @param child 子节点
   * @param index 指定位置
   */
  public appendChild(child: ELNode, index?: number);

  /**
   * 删除指定的子节点
   * @param child 子节点
   */
  public removeChild(child: ELNode): boolean;

  /**
   * 创建新的节点
   * @param parent 父节点
   */
  public create(parent: ELNode, type?: NodeTypeEnum): ELNode

  /**
   * 删除当前节点
   */
  public remove(): boolean;

  /**
   * 转换为X6的图数据格式
   */
  public toCells(
    previous?: Node,
    cells?: Cell[],
    options?: Record<string, any>,
  ): Cell[] | Node;

  /**
   * 转换为EL表达式字符串
   */
  public toEL(): string;
}

以上是我们《LiteFlow逻辑可视化编排设计与实现 01-先导篇》的内容，是我们接下来系列文章的一个概览，希望能帮到有同样需求的朋友。
