探究Python下的图像边缘检测与优化

在图像处理中，边缘检测是一个非常重要的任务，它可以帮助我们识别图像中的物体轮廓，从而进行对象检测、分割等应用。Python提供了许多库和工具来实现图像边缘检测，其中最常用的是OpenCV库。本文将介绍如何使用Python和OpenCV库来获取图像的边缘轮廓。

边缘检测算法

在开始之前，让我们简要了解一下常用的边缘检测算法：

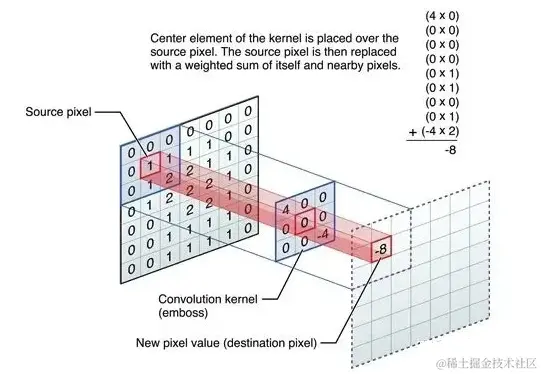

0. Sobel算子：Sobel算子是一种基于梯度的边缘检测算子，它使用卷积运算来计算图像中每个像素点的梯度值，从而找到图像中的边缘。
1. Canny边缘检测：Canny边缘检测是一种多阶段的边缘检测算法，它包括高斯滤波、计算梯度、非极大值抑制和双阈值处理等步骤，最终得到图像的边缘信息。

使用OpenCV进行边缘检测

首先，确保你已经安装了OpenCV库。如果没有安装，可以通过以下命令进行安装：

pip install opencv-python

接下来，我们将使用OpenCV库来实现图像边缘检测。

import cv2
import numpy as np
from matplotlib import pyplot as plt
​
# 读取图像
img = cv2.imread('image.jpg', 0)
​
# 使用Sobel算子进行边缘检测
sobelx = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=5)
sobely = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=5)
sobel_combined = cv2.bitwise_or(sobelx, sobely)
​
# 使用Canny边缘检测算法
canny = cv2.Canny(img, 100, 200)
​
# 显示结果
plt.subplot(2, 2, 1), plt.imshow(img, cmap='gray')
plt.title('Original'), plt.xticks([]), plt.yticks([])
​
plt.subplot(2, 2, 2), plt.imshow(sobel_combined, cmap='gray')
plt.title('Sobel Edge Detection'), plt.xticks([]), plt.yticks([])
​
plt.subplot(2, 2, 3), plt.imshow(canny, cmap='gray')
plt.title('Canny Edge Detection'), plt.xticks([]), plt.yticks([])
​
plt.show()

结果解读

在上面的代码中，我们首先读取了一张灰度图像，然后分别使用了Sobel算子和Canny边缘检测算法来获取图像的边缘轮廓。最后，我们将原始图像、Sobel算子检测结果和Canny检测结果显示出来。

Canny边缘检测算法

让我们来看一个更具体的代码案例，演示如何使用Canny边缘检测算法来提取图像的边缘轮廓。

import cv2
import numpy as np
import matplotlib.pyplot as plt
​
# 读取图像
image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)
​
# 使用Canny边缘检测算法
edges = cv2.Canny(image, 100, 200)
​
# 显示原始图像和边缘检测结果
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.xticks([]), plt.yticks([])
​
plt.subplot(1, 2, 2)
plt.imshow(edges, cmap='gray')
plt.title('Canny Edges')
plt.xticks([]), plt.yticks([])
​
plt.show()

在这个案例中，我们读取了一张灰度图像，并使用Canny边缘检测算法获取了图像的边缘轮廓。然后，我们将原始图像和边缘检测结果显示在了一起，以便比较。

可以替换 'image.jpg' 为你自己的图像文件路径，尝试对不同的图像进行边缘检测，观察结果的差异。这个简单的案例可以帮助你更好地理解边缘检测的原理和应用。

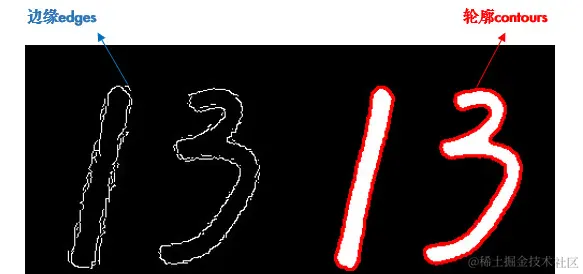

继续探讨如何进一步处理图像边缘，例如在边缘检测之后进行轮廓检测和绘制。

import cv2
import numpy as np
import matplotlib.pyplot as plt
​
# 读取图像
image = cv2.imread('image.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
​
# 使用Canny边缘检测算法
edges = cv2.Canny(gray, 100, 200)
​
# 查找图像中的轮廓
contours, hierarchy = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
​
# 在原始图像上绘制轮廓
contour_image = np.zeros_like(image)
cv2.drawContours(contour_image, contours, -1, (0, 255, 0), 2)
​
# 显示原始图像和轮廓检测结果
plt.subplot(1, 2, 1)
plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))
plt.title('Original Image')
plt.xticks([]), plt.yticks([])
​
plt.subplot(1, 2, 2)
plt.imshow(cv2.cvtColor(contour_image, cv2.COLOR_BGR2RGB))
plt.title('Contours Detected')
plt.xticks([]), plt.yticks([])
​
plt.show()

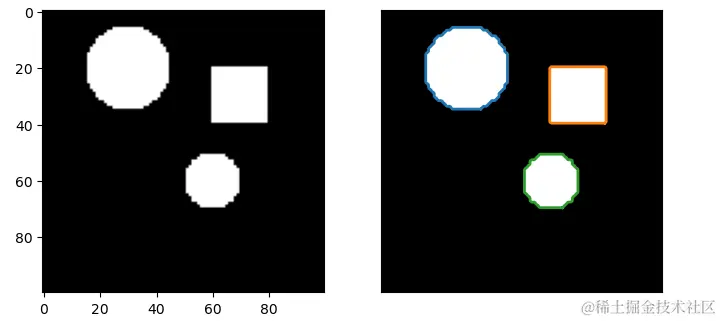

在这个案例中，我们首先使用Canny边缘检测算法获取图像的边缘轮廓，然后使用cv2.findContours()函数查找这些轮廓。接下来，我们在原始图像上绘制检测到的轮廓，并将结果显示出来。

这个示例展示了如何在进行边缘检测后进一步处理图像，从而实现更高级的功能，例如轮廓检测和绘制。

改进代码

我们可以进一步改进代码，以便更好地可视化检测到的轮廓，并且可以在原始图像上覆盖带有轮廓的区域。

import cv2
import numpy as np
import matplotlib.pyplot as plt
​
# 读取图像
image = cv2.imread('image.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
​
# 使用Canny边缘检测算法
edges = cv2.Canny(gray, 100, 200)
​
# 查找图像中的轮廓
contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
​
# 在原始图像上绘制轮廓
contour_image = np.zeros_like(image)
cv2.drawContours(contour_image, contours, -1, (0, 255, 0), 2)
​
# 将轮廓绘制在原始图像上
overlay = image.copy()
cv2.drawContours(overlay, contours, -1, (0, 255, 0), 2)
​
# 叠加原始图像和带有轮廓的图像
alpha = 0.6
result = cv2.addWeighted(overlay, alpha, image, 1 - alpha, 0)
​
# 显示结果
plt.figure(figsize=(10, 5))
​
plt.subplot(1, 2, 1)
plt.imshow(cv2.cvtColor(contour_image, cv2.COLOR_BGR2RGB))
plt.title('Contours Detected')
plt.xticks([]), plt.yticks([])
​
plt.subplot(1, 2, 2)
plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB))
plt.title('Overlay Contours on Original Image')
plt.xticks([]), plt.yticks([])
​
plt.show()

在这个改进的示例中，我们首先使用Canny边缘检测算法获取图像的边缘轮廓，然后查找这些轮廓。接着，我们在一张全黑的图像上绘制检测到的轮廓，并将其叠加到原始图像上。最后，我们将结果显示出来。

这个改进的代码使我们能够更清晰地看到图像中检测到的轮廓，并且可以直观地观察到轮廓与原始图像的叠加效果。

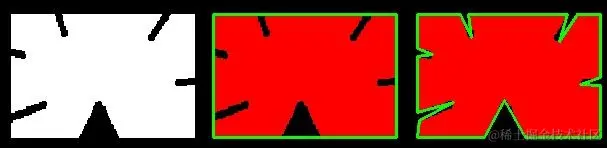

当处理图像中的边缘轮廓时，还可以进一步应用形态学操作来优化结果。形态学操作可以用于去除噪声、填充孔洞、连接断裂的边缘等。下面是一个完整的示例，演示如何结合形态学操作来改善边缘检测的结果。

import cv2
import numpy as np
import matplotlib.pyplot as plt
​
# 读取图像
image = cv2.imread('image.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
​
# 使用Canny边缘检测算法
edges = cv2.Canny(gray, 100, 200)
​
# 应用闭运算来填充边缘间的孔洞
kernel = np.ones((5,5), np.uint8)
closed_edges = cv2.morphologyEx(edges, cv2.MORPH_CLOSE, kernel)
​
# 查找图像中的轮廓
contours, _ = cv2.findContours(closed_edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
​
# 在原始图像上绘制轮廓
contour_image = np.zeros_like(image)
cv2.drawContours(contour_image, contours, -1, (0, 255, 0), 2)
​
# 将轮廓绘制在原始图像上
overlay = image.copy()
cv2.drawContours(overlay, contours, -1, (0, 255, 0), 2)
​
# 叠加原始图像和带有轮廓的图像
alpha = 0.6
result = cv2.addWeighted(overlay, alpha, image, 1 - alpha, 0)
​
# 显示结果
plt.figure(figsize=(12, 6))
​
plt.subplot(1, 3, 1)
plt.imshow(edges, cmap='gray')
plt.title('Canny Edges')
plt.xticks([]), plt.yticks([])
​
plt.subplot(1, 3, 2)
plt.imshow(closed_edges, cmap='gray')
plt.title('Closed Edges')
plt.xticks([]), plt.yticks([])
​
plt.subplot(1, 3, 3)
plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB))
plt.title('Overlay Contours on Original Image')
plt.xticks([]), plt.yticks([])
​
plt.show()

在这个示例中，我们首先应用Canny边缘检测算法获取图像的边缘轮廓，然后应用闭运算来填充边缘间的孔洞。接着，我们查找这些闭运算后的轮廓，并在原始图像上绘制这些轮廓。最后，我们将检测到的轮廓叠加到原始图像上，并显示结果。

通过使用形态学操作，我们可以更好地处理边缘检测结果，从而得到更准确和更连续的轮廓信息。

在继续探讨的话题中，我们可以进一步深入讨论如何根据实际场景选择合适的边缘检测方法，以及如何调整参数以获得最佳结果。

选择合适的边缘检测算法

在实际应用中，我们需要根据图像的特点和我们的需求来选择合适的边缘检测算法。以下是一些指导原则：

• Sobel算子：适用于简单的边缘检测任务，速度较快，但对噪声敏感。
• Canny边缘检测：更复杂、更准确的边缘检测算法，可以检测到细节丰富的边缘，对噪声具有较好的抵抗能力。
• Laplacian算子：适用于检测图像中的局部变化，对于一些特定的边缘结构可能更有效。

参数调整与优化

无论是哪种边缘检测算法，都可能涉及到一些参数需要调整以获得最佳的检测结果。例如：

• Sobel算子：需要指定卷积核的大小，通常情况下，较大的卷积核可以检测到较粗的边缘，而较小的卷积核则可以检测到较细的边缘。
• Canny边缘检测：需要调整两个阈值参数，用于控制边缘的检测灵敏度和连接程度。通常情况下，可以通过试验不同的阈值组合来优化结果。

实时性与效率考量

在一些实时性要求较高的应用场景中，如视频流处理、实时监控等，我们需要考虑算法的实时性和效率。在这种情况下，可以通过降低算法的复杂度、调整参数来提高算法的处理速度，以满足实时性要求。

算法优化与加速

除了调整参数外，我们还可以通过一些优化技术来加速边缘检测算法的执行速度，例如并行计算、硬件加速等。这些技术可以帮助我们在保持准确性的同时提高算法的处理速度。

通过综合考虑以上因素，并根据具体的应用场景来选择合适的边缘检测方法和参数设置，我们可以获得更好的边缘检测结果，并使算法更加适用于实际应用。

当我们将边缘检测与形态学操作相结合时，可以获得更清晰、更准确的边缘轮廓，这对于许多图像处理任务都是非常有用的。接下来，让我们回顾一下我们所讨论的内容，并总结一些关键点。

总结

• 边缘检测是图像处理中的重要步骤之一：它可以帮助我们找到图像中的边缘轮廓，从而进行对象检测、分割等应用。
• 常用的边缘检测算法：包括Sobel算子、Canny边缘检测算法等。每种算法都有其特定的优点和适用场景，我们可以根据具体需求来选择合适的算法。
• OpenCV提供了丰富的图像处理功能：通过使用OpenCV库，我们可以轻松地实现图像的边缘检测、轮廓提取等功能，从而加速我们的开发过程。
• 形态学操作可以进一步优化边缘检测结果：通过应用形态学操作，如闭运算、开运算等，我们可以去除噪声、填充孔洞、连接断裂的边缘等，从而获得更好的边缘轮廓。

本文深入探讨了使用Python和OpenCV库进行图像边缘检测的方法及其应用。我们首先介绍了常用的边缘检测算法，包括Sobel算子和Canny边缘检测算法，并解释了它们的原理和特点。随后，我们通过代码示例演示了如何使用OpenCV库来实现图像边缘检测，并进一步展示了如何利用形态学操作优化边缘检测结果。

在讨论过程中，我们强调了选择合适的边缘检测算法的重要性，需要根据实际场景和需求来做出选择。同时，我们也强调了参数调整与优化的重要性，以获得最佳的检测结果。除此之外，我们还提到了算法的实时性与效率考量，以及如何通过算法优化与加速来提高算法的处理速度。

最后，我们总结了边缘检测在图像处理中的重要作用，以及如何根据具体的应用场景来选择合适的边缘检测方法和参数设置，从而获得更好的边缘检测结果。

通过本文的阅读，读者可以全面了解图像边缘检测的原理、方法和应用，希望本文对读者在图像处理领域的学习和实践有所帮助！
