image.png 在上文中，针对SDF逻辑运算存在的元素内部距离有误的问题，IQ提到在2D图形中还有一种方法，便是任何2D图形都可以表示出 线，圆弧，贝塞尔曲线的组合。而这三个基本元素的SDF都是可以推导出来，一个闭合图形的内外边界是非常容易通过cross product来判断的。 通过这种方法便可以计算出所有2D图形的SDF函数。 在之前的系列中，已经推导了线段的SDF。接下来几篇文章将推导圆弧和贝塞尔曲线的SDF，并尝试解决上一篇文章中interior问题

圆弧

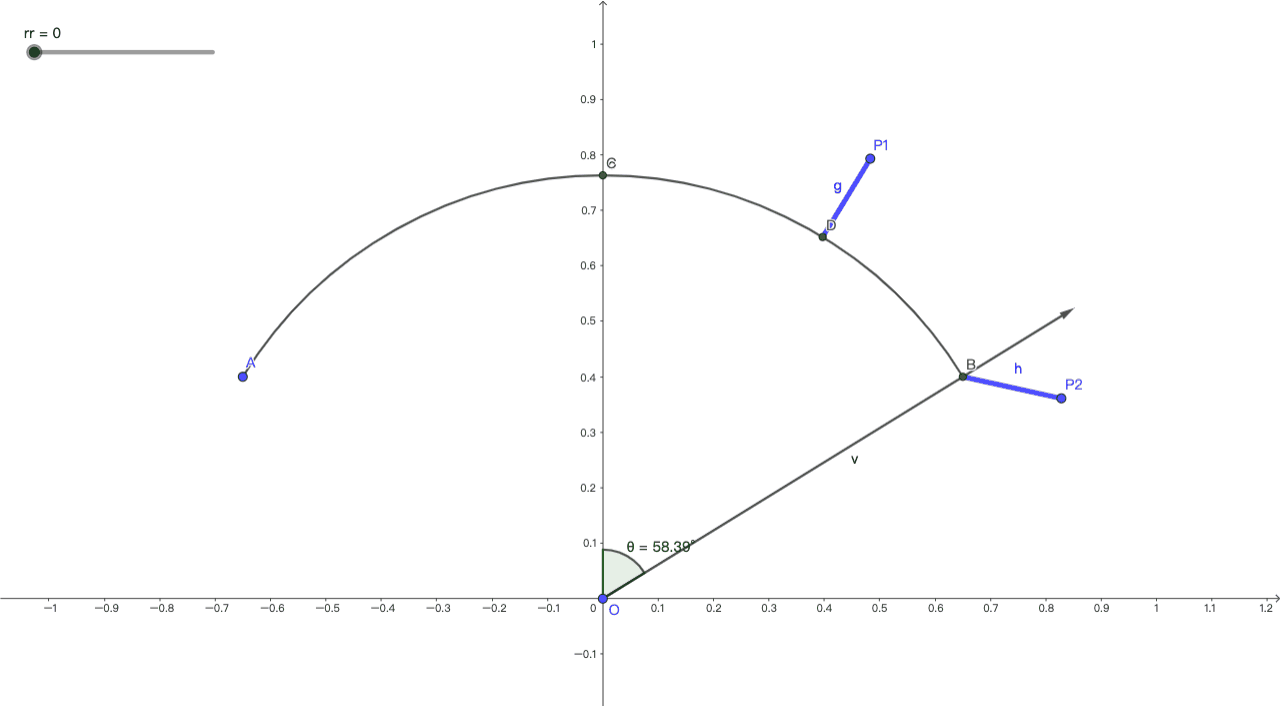

假定arc的边的单位向量为 v⃗\vec{v} , 该向量与y轴的夹角为 θ\theta , arc的半径为 rr 。 根据 PP 点在向量 v⃗\vec{v} 的左右边，使用不同的计算距离的方法。左右判断通过cross product. v⃗\vec{v} 的坐标为 (sin(θ),cos(θ)( sin(\theta), cos(\theta)

于是可以很轻松的写出下面的代码

float sd_arc( vec2 p,  vec2 sc,  float r )
{
    p.x = abs(p.x);
    float crossValue = p.x*sc.y - p.y*sc.x;
    bool isRight = crossValue > 0.0;
    if (isRight) {
        return distance(p, sc*r);
    } else {
        return abs(length(p) - r);
    }
}

二阶贝塞尔曲线绘制

在推导二阶贝塞尔曲线之前，先花点时间了解贝塞尔曲线，并且用shader画出一个贝塞尔曲线。 贝塞尔曲线（Bézier Curve）是由法国工程师皮埃尔·贝塞尔（Pierre Bézier）在1960年代提出的，贝塞尔曲线可以是线性的、二次的、三次的或更高阶的。阶数越高，曲线的灵活性越高，但同时也更复杂。曲线是通过对控制点进行数学上的插值计算得到的。关于贝塞尔曲线更多特性可以参考这个youtube视频 www.youtube.com/watch?v=aVw…

对于一个二次贝塞尔曲线，给定三个控制点P0、P1和P2，曲线上任意一点P(t)的计算公式是： P(t)=(1−t)2⋅P0+2⋅(1−t)⋅t⋅P1+t2⋅P2P(t) = (1 - t)^2 \cdot P0 + 2 \cdot (1 - t) \cdot t \cdot P1 + t^2 \cdot P2
其中t是从0到1的参数。上面的公式是经过展开优化的。在GLSL中用到的是mix线性插值函数 mix(x,y,a)=x⋅(1−a)+y⋅amix(x, y, a) = x\cdot(1-a) + y\cdot a
所以有函数


vec2 Bezier(vec2 a, vec2 b, vec2 c, float t) {
    return mix(mix(a, c, t), mix(c,b,t), t);
}

在前面打下的基础之后，用shader在画面中画出画出圆和线段都是非常的简单

float Circle(vec2 p, vec2 c) {
    // sdf for circle
    float d =  distance(p,c);

    // stoke
    return smoothstep(fwidth(d), 0., d-.05);
}


float Line(vec2 p, vec2 a, vec2 b) {
    // sdf for segment
    vec2 pa = p-a, ba = b-a;
    float h = clamp(dot(pa,ba)/dot(ba,ba), 0., 1.0);
    vec2 c = a + ba*h;
    float d = length(c-p);

  // stoke
   return smoothstep(fwidth(d), 0., d-.01);
}

最终我们可以得到以下的曲线
