64116 - 如何保存、复用和移除 WCFG 文件？

描述

此答复记录描述了使用 Vivado 仿真器来保存、复用和移除波形配置 (WCFG) 文件时可遵循的步骤。

解决方案

保存波形配置 (WCFG) 文件

“GUI Mode”（GUI 模式）：打开波形窗口的前提下，选择“File > Save Waveform Configuration As”（文件 > 将波形配置另存为），并提供文件名以保存 WCFG 文件。

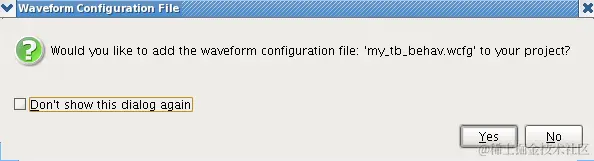

完成此操作后，它会提示您是否要将波形配置文件保存到工程中。单击“Yes”（是），这样就会将您的 WCFG 保存到工程中和磁盘上。

“TCL Mode”（TCL 模式）：输入 Tcl 命令 save_wave_config。指定的命令实参会为该 WCFG 文件命名并保存。

复用波形配置 (WCFG) 文件

“GUI Mode”：保存 WCFG 文件后，您可将多个此类 WCFG 文件作为“Simulation Sources”（仿真源文件）添加到工程中。这些文件会列在“Simulation Sources > Waveform Configuration Files”（仿真源文件 > 波形配置文件）下。

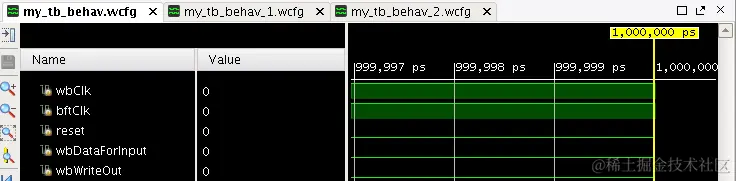

如果您运行仿真，这 3 个 WCFG 文件会一起打开供您查看。

“TCL command”（TCL 命令）：启动仿真后，您可使用 xsim.view 属性指向要查看的 WCFG。

示例：

以下示例演示在执行 launch_simulation 后如何打开下列 3 个 WCFG 文件。

set_property xsim.view {/home/debrajr/project_1/my_tb_behav.wcfg /home/debrajr/project_1/my_tb_behav_1.wcfg /home/debrajr/project_1/my_tb_behav_2.wcfg} [get_filesets sim_1]

移除波形配置 (WCFG) 文件

“GUI Mode”：从“Simulation Sources”下的“Sources”（源文件）视图中的“Waveform Configuration File”（波形配置文件）列表中选择要移除的 WCFG 文件。右键单击工程并从中选中“Remove file”（移除文件）

“TCL Command”：remove_files -fileset sim_1 /home/debrajr/project_1/my_tb_behav.wcfg

注释：2015.1 Vivado 存在一个已知问题，启动仿真后，它仍会显示已移除的 WCFG。该问题将在该工具的未来版本中解决。

变通方法：

运行以下 TCL 命令，仅放置仿真启动后您要查看的 WCFG 文件

set_property xsim.view {/home/debrajr/project_1/my_tb_behav_1.wcfg /home/debrajr/project_1/my_tb_behav_2.wcfg} [get_filesets sim_1]

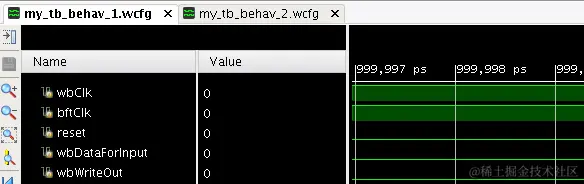

在此命令中，我们已移除 /home/debrajr/project_1/my_tb_behav.wcfg，因此当您启动仿真时，它不再显示该 WCFG 文件。
