63988 - 如何使用 Vivado 仿真器运行时序仿真？

您可在综合或实现后执行时序仿真。

在综合后仿真阶段，您可按估算的时序数值来执行时序仿真，但这并非典型方法。

在实现后仿真阶段，时序仿真与实际将设计下载到器件的仿真最为接近。

它允许您确保已实现的设计满足功能要求和时序要求，并且器件内的行为与期望的行为相符。

注释：仅限 Verilog 才支持综合后和实现后时序仿真。

不支持 VHDL 时序仿真。

本文描述了使用 Vivado 仿真器运行时序仿真的两种方法：从 Vivado IDE 或者从命令行。

Vivado IDE：

在 Vivado 工程中，运行“Synthesis”（综合）或“Implementation”（实现）。
按需指定 Vivado 仿真器的“Simulation Settings”（仿真设置）。

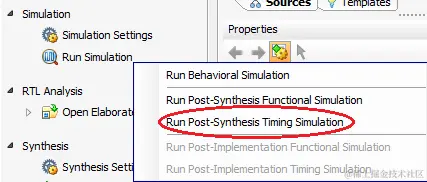

在 Flow Navigator 中，选中
“Run Simulation > Run Post-Synthesis Timing Simulation”（运行仿真 > 运行综合后时序仿真）
或
“Run Simulation > Run Post-Implementation Timing Simulation”（运行仿真 > 运行实现后时序仿真）。
仅当成功运行综合或实现时，该选项才会变为可用。

从命令行运行：

示例：

open_checkpoint top.dcp

write_verilog -mode timesim -sdf_anno true top_timesim.v

2. 生成 SDF 延迟文件并为其中所有时序延迟添加注解。

示例：

write_sdf top_timesim.sdf

3. 解析个别文件或单个工程文件，通过对 SDF 文件添加适当注解来细化并生成快照，然后进行仿真。

Vivado 仿真器模型使用互连延迟。

因此，需要更多开关才能正确完成时序仿真，如下所示：

-transport_int_delays -pulse_r 0 -pulse_int_r 0

示例：

xvlog top_timesim.v

xvlog testbench.v

xvlog $XILINX_VIVADO/data/verilog/src/glbl.v

xelab -debug typical -maxdelay -L secureip -L simprims_ver -transport_int_delays -pulse_r 0 -pulse_int_r 0 testbench glbl -s top_timesim

xsim top_timesim -gui

如需了解有关使用 Vivado 仿真器和命令行选项的更多信息，请参阅《Vivado Design Suite 用户指南：逻辑仿真》(UG900)。
