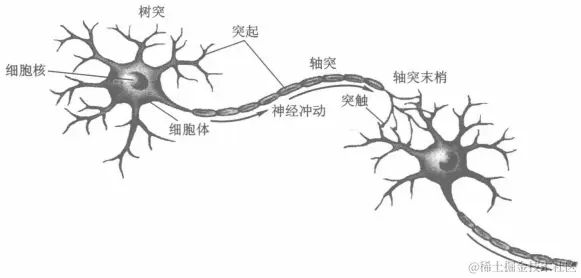

生物神经元结构

在这里插入图片描述

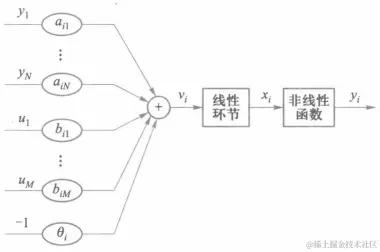

神经元数学模型

该模型由三部分组成，即加权求和、线性动态系统和非线性函数映射。

图中， $y_j$ 表示第 $j$ 个神经元的输出， $\theta_i$ 表示神经元 $i$ 的阈值， $u_k$ （k=1,2,...,M）为外部输入， $a_{ij}$ 为神经元 $j$ 到神经元 $i$ 的权值。 $b_{ik}$ 为外部输入 $u_k$ 到神经元 $i$ 的权值，计算时可以把外部输入看做某个神经元的输出（例如BP神经网络中的偏置节点）。

任意神经元 $i$ 的输入可以看做两部分：从 $y_1$ 到 $y_N$ 代表的其他神经元的输出，以及从 $u_1$ 到 $u_M$ 代表的外部输入。该图为了形式上的统一，把神经元的阈值 $\theta_i$ 看作是以-1为外部输入时的权值，实际上很容易使初学者理解困难。

加权求和的数学描述：

用 $v_i(t)$ ， $y_j(t)$ ， $u_k(t)$ 分别表示 $t$ 时刻时，神经元 $i$ 的状态（因为神经元的输出决定其状态，所以有时神经元的输出又称为状态，这两个词可能混用），神经元 $j$ 的输出，第 $k$ 个外部输入，则有：

\begin{equation}v_i(t)=\sum_{j=1}^Na_{ij}y_j(t)+\sum_{k=1}^Mb_{ik}u_k(t)-\theta_i\end{equation}

其中， $\begin{aligned}\sum_{j=1}^Na_{ij}y_j(t)\end{aligned}$ 表示 $y_1$ 到 $y_N$ 所有神经元的输出与权值乘积的和，代表其他神经元的输出对该神经元的直接影响。 $\begin{aligned}\sum_{k=1}^Mb_{ik}u_k(t)\end{aligned}$ 表示 $u_1$ 到 $u_M$ 所有外部输出与权值乘积的和，代表外部输入（如人工干涉）对该神经元的直接影响。 $\theta_i$ 为神经元 $i$ 的阈值。显然，所有输入大于阈值时， $v_i(t)>0$ ，神经元为兴奋状态，否则神经元为抑制状态。

神经元的输入输出关系

用 $u_i$ 表示神经元的输入， $y_i$ 表示神经元的输出，则神经元 $i$ 的输入输出关系表示为：

\begin{equation} y_i=f(u_i) \end{equation}

其中， $f$ 为激活函数。该式表明，所有神经元接收输入以后，把它作为参数传递给激活函数，得到该神经元的输出。

激活函数

根据函数的图像是否为直线，激活函数可分为线性激活函数¹和非线性激活函数。激活函数的主要作用：

把输入映射到特定区间或特征值，既能决定神经元输出的值域，又可以把输入映射到特征空间（特征值）。
如果激活函数是非线性函数，可以极大地增强神经元的表达能力，建立从输入到输出的非线性映射。（一个非线性函数可以是任意个数的非线性函数与线性函数的叠加，因此具有极强的抽象表达能力）

在上图中， $v_i$ 只是加权求和的结果，还没有经过激活函数处理，不是最终的输出。

常用的非线性激活函数

对于任意神经元 $i$ ，设 $x_i$ 为输入，则输出为 $f(x_i)$ 。

阶跃函数

\begin{equation} f(x_i)=\left\{ \begin{aligned} &0&{x_i<0}\\ &1&{x_i\ge0}\\ \end{aligned} \right. \end{equation}

f(x_i)=\left\{ \begin{aligned} &-1&{x_i<0}\\ &1&{x_i\ge0}\\ \end{aligned} \right.

不管神经元使用什么激活函数，对于神经网络最终的输出，都能够再使用一次阶跃函数实现从原始输出到特征值的映射。

2. ReLU函数

f(x_i)=\left\{ \begin{aligned} &0&{x_i<0}\\ &x_i&{x_i\ge0}\\ \end{aligned} \right.

ReLU函数形式简单，并且没有饱和问题，运算速度快，收敛效果好，常用于卷积神经网络。

3. S型函数 s型函数具有平滑、渐进和单调性，是最常用的非线性函数。

(1) Sigmoid函数

\begin{equation}f(x_i)=\frac{1}{1+e^{-\alpha x_i}}\end{equation}

该函数值域为(0,1)，即Sigmoid函数把神经元的输出映射到(0,1)区间。缺点是，当输入的绝对值大于某个值以后，过快进入饱和状态（函数值趋于0或1，不再有显著的变化），出现梯度消失（梯度趋近于0）的情况，会导致模型训练时收敛缓慢，效果不佳。

(2) 双曲线正切函数

f(x_i)=\frac{1-e^{-\alpha x_i}}{1+e^{-\alpha x_i}}

该函数值域为(-1,1)，即双曲线正切函数把神经元的输出映射到(-1,1)区间。以上式子中的 $\alpha$ 用于控制函数斜率，实际使用该函数时，通常省略该参数。

神经网络的分类

按结构分类

前馈型

前馈型神经网络中，可分为不同的层，每一层神经元只与相邻的层相连。神经元的信号传递是单向的，各神经元接收前一个（层）神经元的输入，并输出给下一个（层）神经元，没有任何反馈。例如BP神经网络。
反馈型

在反馈型神经网络中，存在一些神经元的输出，经过若干个神经元的传递后，又返回作为这些神经元输入的情况。例如Hopfield神经网络。

按工作方式分类

如果神经网络中各神经元同时更新状态（输出），就是同步工作方式。如果神经网络中各神经元按某种顺序，逐个更新状态（输出），每个神经元更新状态时，其他神经元状态不变，就是异步工作方式。

Hebb学习规则

如果某一突触两端的神经元同时处于兴奋状态，它们的连接权值应该增强。两个神经元的输出 $y_i$ 和 $y_j$ 越大，神经元越兴奋，权值就应该增强的越多。用 $w_{ij}$ 表示神经元 $i$ 与 $j$ 之间的权值， $k$ 表示时刻，则：

w_{ij}(k+1)=w_{ij}(k)+\alpha y_i(k)y_j(k)\quad (\alpha > 0)

即 $\quad更新后的权值=当前权值+权值的改变量$ 。

线性函数的通式为 $f=kx+b$ ↩
