Overview
Cache主要用于提供高速存储访问，是利用数据的时间局部性和空间局部性而设计的小存储单元。即用一块更小更快的存储设备作为更大更慢的存储设备的缓冲区，从而提高数据访问速度。本文实现了一种高性能可配置的Cache，采用独立模块化设计，前端接口支持AHB4，后端接口支持AXI4。
System Block Diagram

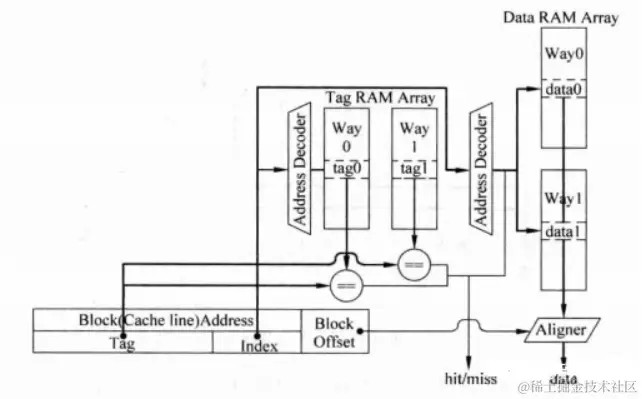

Figure 3-2-1. Cache block diagram

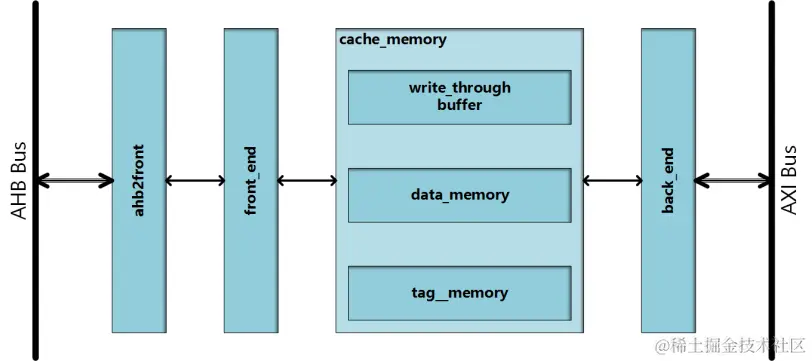

Cache由4个独立的模块组成：ahb2front、front_end、cache_memory和back_end模块。ahb2front模块完成AHB port和native port间的转换；front_end模块完成native port的处理，back_end模块连接下级存储器，完成AXI port的处理。cache_memory模块位于front_end和back_end模块之间，包含所有的控制逻辑和可用Memory单元。

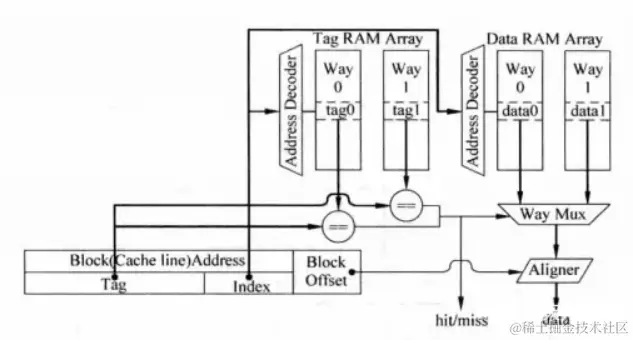

在处理器读Cache的过程中，根据主存地址判断数据是否在此Cache中。如果在此Cache发现数据，则将数据传输给处理器；若在此Cache中没有发现数据，则在下级存储器中寻找，最后再把数据所在的块调入Cache。
Key Features
支持AHB4的前端接口和AXI4的后端接口，数据位宽为64bits；
AHB支持任意burst type，AXI支持single和incr；

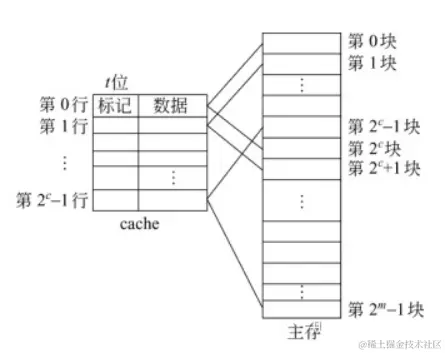

支持直接映射和多路组相连映射；

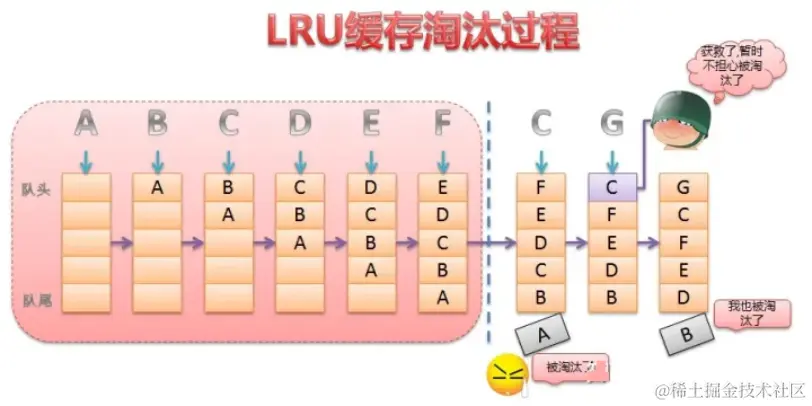

支持LRU、PLRU_mru和PLRU_tree等替换算法；
支持write through和write back两种更新策略；
支持读分配和写分配；
支持clean和invalid功能；
Data Memory支持ECC校验；
支持trans count计数功能，包括write hit count、write miss count、read hit count、read miss count、hit count、miss count、trans count等；
Interface
| Parameter**** | Description**** |
|---|---|
| FE_ADDR_W | 读写cache地址位宽 |
| FE_DATA_W | 读写cache数据位宽(8的倍数) |
| N_WAYS | 组相联映射的组数，值是2的幂，取值是1的时候，表示直接映射 |
| LINE_OFF_W | index字段 width，cache lines总数为N_WAYS*2LINE_OFF_W |
| WORD_OFF_W | offset字段width，每个cache line数据位宽是FE_ADDR_W*WORD_OFF_W |
| WTBUF_DEPTH_W | Write-Through-Buffer FIFO深度 |
| REP_POLICY | LRU (0); PLRU_mru (1); PLRU_tree (2) |
| WRITE_POL | 写策略，write-through (0), write-back (1) |
| AXI_ID_W | AXI_ID数据位宽 |
| AXI_ADDR_W | AXI读写主存地址位宽 |
| AXI_DATA_W | AXI读写主存数据位宽 |
| AXI_LEN_W | AXI突发长度位宽 |
| Interface**** | Width**** | IN /OUT**** | Description**** |
|---|---|---|---|
| clk | 1 | IN | 系统时钟 |
| rst_n | 1 | IN | 系统复位 |
| idle | 1 | OUT | idle状态指示信号 |
| haddr | FE_ADDR_W | IN | WRITE AHB address |
| hburst | 3 | IN | WRITE AHB burst type |
| hprot | 4 | IN | WRITE AHB transfer protection ctrl |
| hsize | 3 | IN | WRITE AHB transfer size |
| htrans | 2 | IN | WRITE AHB transfer type |
| hwdata | FE_DATA_W | IN | WRITE AHB write data |
| hwrite | 1 | IN | WRITE AHB transfer direction |
| hrdata | FE_DATA_W | OUT | WRITE AHB read data |
| hready | 1 | OUT | WRITE AHB transfer ready |
| hresp | 1 | OUT | WRITE AHB transfer error |
| m_axi_awid | AXI_ID_W | OUT | Address write channel ID |
| m_axi_awaddr | AXI_ADDR_W | OUT | Address write channel address |
| m_axi_awlen | AXI_LEN_W | OUT | Address write channel burst lengh |
| m_axi_awsize | 3 | OUT | Address write channel burst size |
| m_axi_awburst | 2 | OUT | Address write channel burst type |
| m_axi_awlock | 2 | OUT | Address write channel lock type |
| m_axi_awcache | 4 | OUT | Address write channel memory type |
| m_axi_awprot | 3 | OUT | Address write channel protection type |
| m_axi_awqos | 4 | OUT | Address write channel quality of service |
| m_axi_awvalid | 1 | OUT | Address write channel valid |
| m_axi_awready | 1 | IN | Address write channel ready |
| m_axi_awuser | 1 | OUT | Address write channel user defined |
| m_axi_awregion | 4 | OUT | Address write channel multiple region |
| m_axi_wdata | AXI_DATA_W | OUT | Write channel data |
| m_axi_wstrb | AXI_DATA_W/8 | OUT | Write channel write strobe |
| m_axi_wlast | 1 | OUT | Write channel last word flag |
| m_axi_wvalid | 1 | OUT | Write channel valid |
| m_axi_wready | 1 | IN | Write channel ready |
| m_axi_wuser | 1 | OUT | Write channel user defined |
| m_axi_bid | AXI_ID_W | IN | Write response channel ID |
| m_axi_bresp | 2 | IN | Write response channel response |
| m_axi_bvalid | 1 | IN | Write response channel valid |
| m_axi_bready | 1 | OUT | Write response channel ready |
| m_axi_buser | 1 | IN | Write response channel user defined |
| m_axi_arid | AXI_ID_W | OUT | Address read channel ID |
| m_axi_araddr | AXI_ADDR_W | OUT | Address read channel address |
| m_axi_arlen | AXI_LEN_W | OUT | Address read channel burst lengh |
| m_axi_arsize | 3 | OUT | Address read channel burst size |
| m_axi_arburst | 2 | OUT | Address read channel burst type |
| m_axi_arlock | 2 | OUT | Address read channel lock type |
| m_axi_arcache | 4 | OUT | Address read channel memory type |
| m_axi_arprot | 3 | OUT | Address read channel protection type |
| m_axi_arqos | 4 | OUT | Address read channel quality of service |
| m_axi_arvalid | 1 | OUT | Address read channel valid |
| m_axi_arready | 1 | IN | Address read channel ready |
| m_axi_aruser | 1 | OUT | Address read channel user defined |
| m_axi_arregion | 4 | OUT | Address read channel multiple region |
| m_axi_rdata | AXI_DATA_W | IN | Read channel data |
| m_axi_rstrb | AXI_DATA_W/8 | IN | Read channel write strobe |
| m_axi_rlast | 1 | IN | Read channel last word flag |
| m_axi_rvalid | 1 | IN | Read channel valid |
| m_axi_rready | 1 | OUT | Read channel ready |
| m_axi_ruser | 1 | IN | Read channel user defined |
| invalidate | 1 | IN | total cacheline invalid信号 |
| clean | 1 | IN | total cacheline clean信号 |
| cnt_en | 1 | IN | trans/hit/miss计数使能 |
| cnt_clr | 1 | IN | trans/hit/miss计数清零 |
| write_hit | 1 | OUT | 当前haddr write hit标志信号 |
| write_miss | 1 | OUT | 当前haddr write miss标志信号 |
| read_hit | 1 | OUT | 当前haddr read hit标志信号 |
| read_miss | 1 | OUT | 当前haddr read miss标志信号 |
| write_hit_cnt | FE_DATA_W | OUT | write hit计数 |
| write_miss_cnt | FE_DATA_W | OUT | write miss计数 |
| read_hit_cnt | FE_DATA_W | OUT | read hit计数 |
| read_miss_cnt | FE_DATA_W | OUT | read miss计数 |
| hit_cnt | FE_DATA_W | OUT | read和write hit计数 |
| miss_cnt | FE_DATA_W | OUT | read和write miss计数 |
| trans_cnt | FE_DATA_W | OUT | trans总计数 |
| cache_ecc_en | 1 | IN | data memory ECC使能 |
| cache_one_ecc_err | 1 | OUT | data memory 单个错误标志 |
| cache_two_ecc_err | 1 | OUT | data memory 两个错误标志 |
Cache memory

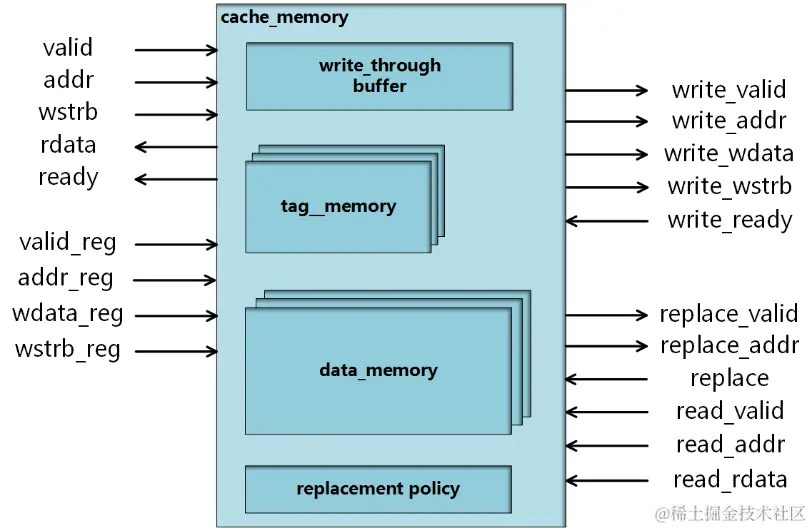

cache_memory模块位于front_end和back_end模块之间，包含所有的控制逻辑和可用memory单元。其中，多个memory单元可分别存储Tag、Valid、Data等，还包括write through buffer和replacement policy memory。根据参数配置，Cache可实现直接映射或多路组相联映射，以及LRU、PLRU_mru或PLRU_tree等替换策略。
Cache memory interface
| Interface**** | Width**** | IN /OUT**** | Description**** |
|---|---|---|---|
| clk | 1 | IN | 时钟 |
| reset | 1 | IN | 复位 |
| idle | 1 | OUT | idle状态指示信号 |
| valid | 1 | IN | 读写请求有效 |
| addr | FE_ADDR_W | IN | native port 读写地址 |
| wstrb | FE_NBYTES | IN | native port 写选通 |
| rdata | FE_DATA_W | OUT | native port 读数据 |
| ready | 1 | OUT | native port ready |
| valid_reg | 1 | IN | 由Front_end输入，数据有效标志，用来store data |
| addr_reg | FE_ADDR_W-FE_BYTE_W | IN | 由Front_end输入，数据地址，用来store data |
| wdata_reg | FE_DATA_W | IN | 由Front_end输入，写数据，用来store data |
| wstrb_reg | FE_NBYTES | IN | 由Front_end输入，写选通，用来store data |
| write_valid | 1 | OUT | 输出至Back_end，写有效 |
| write_addr | FE_ADDR_W-FE_BYTE_W-WRITE_POL*WORD_OFF_W | OUT | 输出至Back_end，写地址 |
| write_wdata | FE_DATA_W+WRITE_POL*(FE_DATA_W*(2**WORD_OFF_W)-FE_DATA_W) | OUT | 输出至Back_end，写数据 |
| write_wstrb | FE_NBYTES | OUT | 输出至Back_end，写选通 |
| write_ready | 1 | IN | 由Back_end输入，写通道处于空闲状态 |
| replace_valid | 1 | OUT | 输出至Back_end，替换有效标志 |
| replace_addr | FE_ADDR_W-BE_BYTE_W-LINE2MEM_W | OUT | 输出至Back_end，替换数据地址 |
| replace | 1 | IN | 由Back_end输入，数据替换完成 |
| read_valid | 1 | IN | 由Back_end输入，读取数据有效 |
| read_addr | LINE2MEM_W | IN | 由Back_end输入，axi read burst中每次读取的位宽是BE_DATA_W的数据在需替换cache line中的offset(arlen = 2^LINE2MEM_W-1) |
| read_rdata | BE_DATA_W | IN | 由Back_end输入，读取数据 |
| invalidate | 1 | IN | total cacheline invalid信号 |
| clean | 1 | IN | total cacheline clean信号 |
| cnt_en | 1 | IN | trans/hit/miss计数使能 |
| cnt_clr | 1 | IN | trans/hit/miss计数清零 |
| write_hit | 1 | OUT | 当前haddr write hit标志信号 |
| write_miss | 1 | OUT | 当前haddr write miss标志信号 |
| read_hit | 1 | OUT | 当前haddr read hit标志信号 |
| read_miss | 1 | OUT | 当前haddr read miss标志信号 |
| write_hit_cnt | FE_DATA_W | OUT | write hit计数 |
| write_miss_cnt | FE_DATA_W | OUT | write miss计数 |
| read_hit_cnt | FE_DATA_W | OUT | read hit计数 |
| read_miss_cnt | FE_DATA_W | OUT | read miss计数 |
| hit_cnt | FE_DATA_W | OUT | read和write hit计数 |
| miss_cnt | FE_DATA_W | OUT | read和write miss计数 |
| trans_cnt | FE_DATA_W | OUT | trans总计数 |
| cache_ecc_en | 1 | IN | data memory ECC使能 |
| cache_one_ecc_err | 1 | OUT | data memory 单个错误标志 |
| cache_two_ecc_err | 1 | OUT | data memory 两个错误标志 |
| wtbuf_full | 1 | OUT | write through buffer full标志信号 |
| wtbuf_empty | 1 | OUT | write through buffer empty标志信号 |
| buffer_full_pre | 1 | OUT | write through buffer pre full，提前一拍 |
| buffer_wen | 1 | IN | write through buffer写使能 |
Memory Information

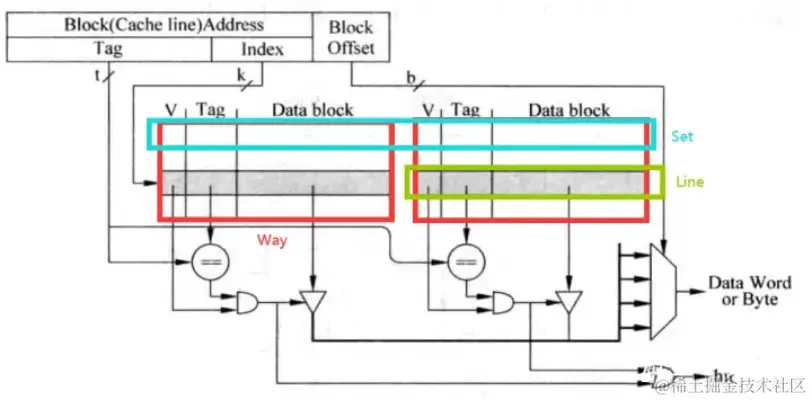

多路组相联映射的每一路都有一个Tag Memory和Data Memory，这些可用Memory均是Single Port。Tag Memory的宽度等于Tag的数据位宽，深度等于每一路中cache line的数量。Tag Memory有一个时钟周期的读取延迟。Valid Memory由1bit的寄存器(register file)组成，其长度等于每一路中cache line的数量，系统重置或Cache invalid期间可将其内容设置为0。Data Memory的宽度是FE_DATA_W，深度等于每一路中cache line的数量，通过wstrb写选通信号可以选择要存储的字节。Write-Through-Buffer用同步FIFO实现，要求数据在其被读取后的一个时钟周期上可用，存储addr、wdata、wstrb。

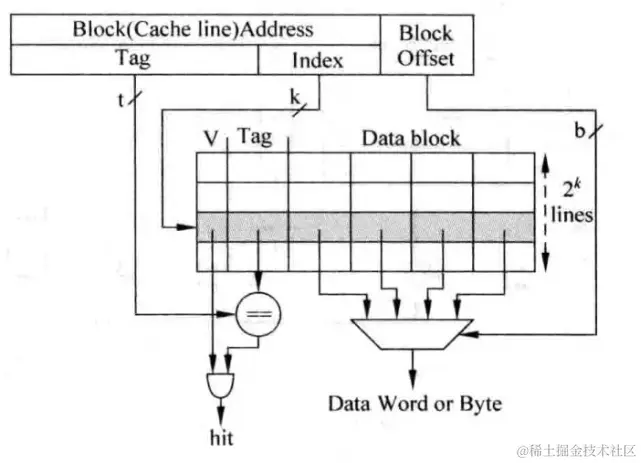

输入的地址信号被分成tag、index和offset三部分。该地址用于Tag Memory、Valid Memory和Data Memory等的寻址。hit或miss是Tag匹配的结果。wstrb_reg的任一bit不为0时，处于写Cache的阶段；wstrb_reg为0时，处于读Cache的阶段。

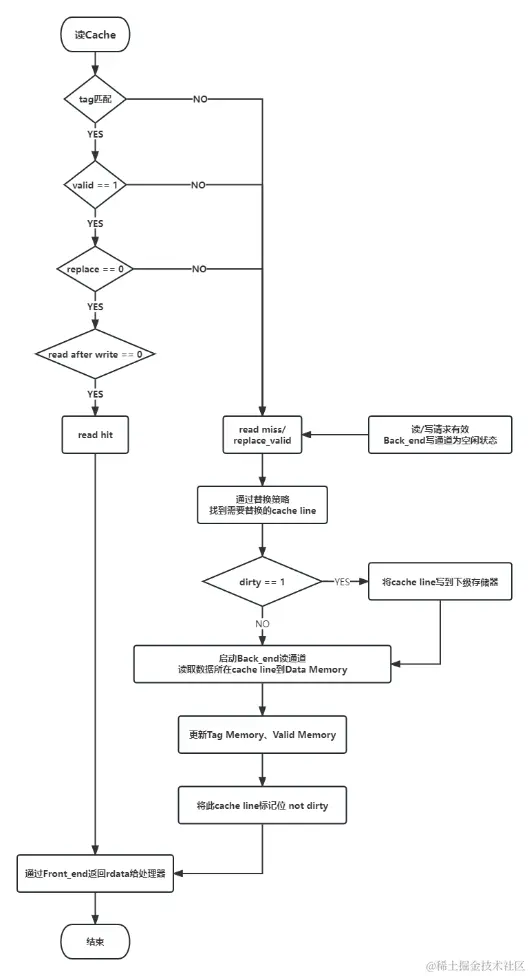

如果读请求命中，表示请求数据在Data Memory中已存在。Data Memory的输入数据有两种情况，一是back_end读取数据，二是front_end写入数据。replace信号为1时，back_end的读通道控制器已启动，Data Memory中的cache line需要被替换，输入数据是back_end读取数据；replace信号为0时，Data Memory中的cache line不需要被替换，输入数据是front_end写入数据。当发生read miss，replace_valid信号为高，Tag Memory和Valid Memory都需要被更新。当前没有进行到主存的写传输时，才能开始替换。

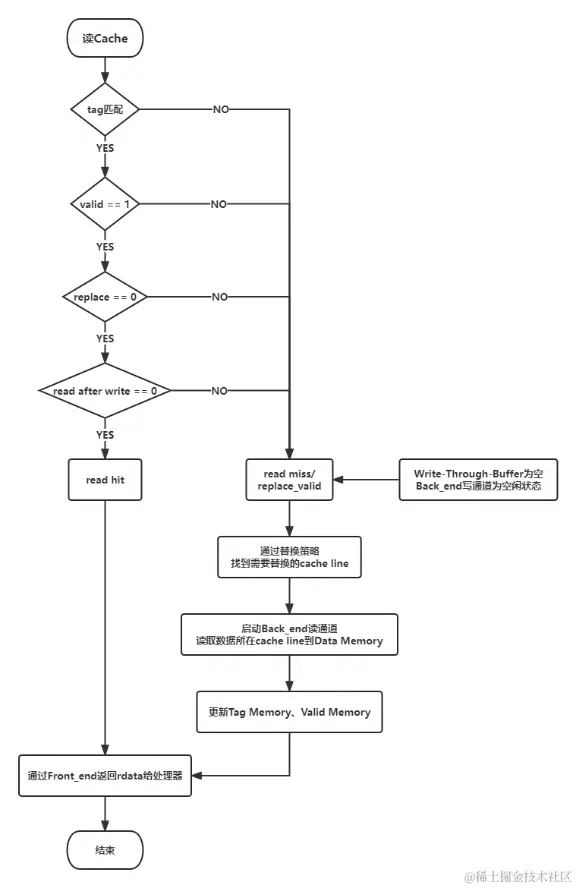

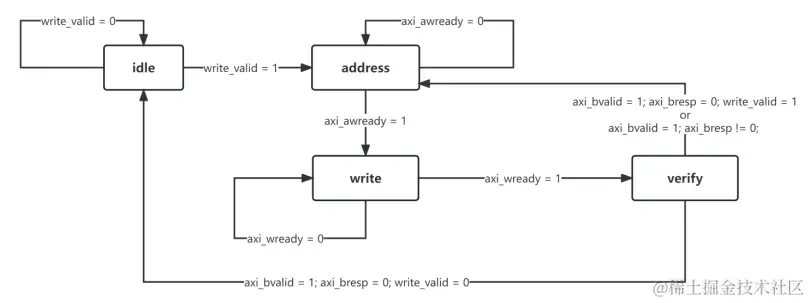

write_valid和write_ready信号构成了作用于back_end写通道的握手对。write_valid表示Write-Through-Buffer不为空。write_ready表示back_end写通道处于空闲状态，可以读取Write-Through-Buffer。

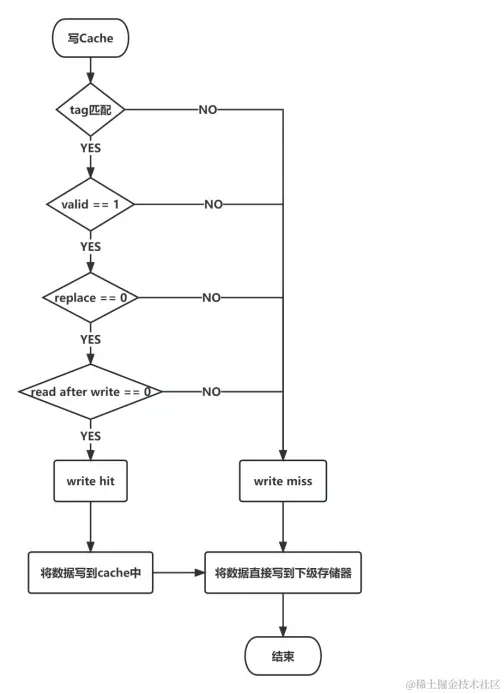

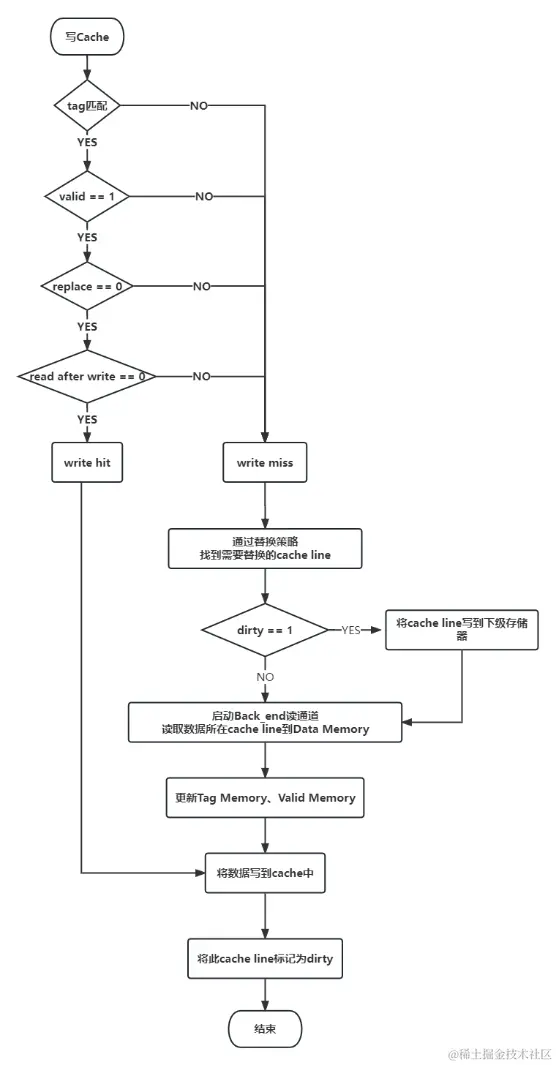

写请求不依赖于Cache中的可用数据，此时遵循写不分配的写策略，需考虑Write-Through-Buffer的可用空间。write hit时，为避免停止，Data Memory使用*_reg的输入信号去存储数据，这样Cache能够接收新的请求。
要求在与主存的写传输之后才开始cache line替换是为了避免读写一致性的问题。
如果写请求后紧跟一个读请求，可能会出现Read-After Write (RAW)的问题。因读请求的数据可能在前一时钟刚刚写入，与此同时，这一时钟周期上的memory输出是不可用的，那么这时Cache的工作需要中止。如果每一个write hit后的读请求都会引起Cache中止，Cache性能会受到严重影响。因此，本IP设计实现只有访问多路组相联映射的同一路中的cache line，并且offset相同时(即访问Data Memory中相同的一块子SRAM时)，指示发生RAM的信号才会拉高。
back_end
back_end模块连接更高一级存储器，接口为AXI4，包含写通道控制器和读通道控制器。
| Interface**** | Width**** | IN /OUT**** | Description**** |
|---|---|---|---|
| clk | 1 | IN | 时钟 |
| reset | 1 | IN | 复位 |
| write_valid | 1 | IN | 输出至Back_end，写有效 |
| write_addr | FE_ADDR_W-FE_BYTE_W-WRITE_POL*WORD_OFF_W | IN | 由Cache_Memory输入，写地址 |
| write_wdata | FE_DATA_W+WRITE_POL*(FE_DATA_W*(2**WORD_OFF_W)-FE_DATA_W) | IN | 输出至Back_end，写数据 |
| write_wstrb | FE_NBYTES | IN | 输出至Back_end，写选通 |
| write_ready | 1 | OUT | 由Back_end输入，写通道处于空闲状态 |
| replace_valid | 1 | IN | 输出至Back_end，替换有效标志 |
| replace_addr | FE_ADDR_W-BE_BYTE_W-LINE2MEM_W | IN | 输出至Back_end，替换数据地址 |
| replace | 1 | OUT | 由Back_end输入，数据替换完成 |
| read_valid | 1 | OUT | 由Back_end输入，读取数据有效 |
| read_addr | LINE2MEM_W | OUT | 由Back_end输入，axi read burst中每次读取的位宽是BE_DATA_W的数据在需替换cache line中的offset(arlen = 2^LINE2MEM_W-1) |
| read_rdata | BE_DATA_W | OUT | 由Back_end输入，读取数据 |
| m_axi_awid | AXI_ID_W | OUT | Address write channel ID |
| m_axi_awaddr | AXI_ADDR_W | OUT | Address write channel address |
| m_axi_awlen | AXI_LEN_W | OUT | Address write channel burst lengh |
| m_axi_awsize | 3 | OUT | Address write channel burst size |
| m_axi_awburst | 2 | OUT | Address write channel burst type |
| m_axi_awlock | 2 | OUT | Address write channel lock type |
| m_axi_awcache | 4 | OUT | Address write channel memory type |
| m_axi_awprot | 3 | OUT | Address write channel protection type |
| m_axi_awqos | 4 | OUT | Address write channel quality of service |
| m_axi_awvalid | 1 | OUT | Address write channel valid |
| m_axi_awready | 1 | IN | Address write channel ready |
| m_axi_awuser | 1 | OUT | Address write channel user defined |
| m_axi_awregion | 4 | OUT | Address write channel multiple region |
| m_axi_wdata | AXI_DATA_W | OUT | Write channel data |
| m_axi_wstrb | AXI_DATA_W/8 | OUT | Write channel write strobe |
| m_axi_wlast | 1 | OUT | Write channel last word flag |
| m_axi_wvalid | 1 | OUT | Write channel valid |
| m_axi_wready | 1 | IN | Write channel ready |
| m_axi_wuser | 1 | OUT | Write channel user defined |
| m_axi_bid | AXI_ID_W | IN | Write response channel ID |
| m_axi_bresp | 2 | IN | Write response channel response |
| m_axi_bvalid | 1 | IN | Write response channel valid |
| m_axi_bready | 1 | OUT | Write response channel ready |
| m_axi_buser | 1 | IN | Write response channel user defined |
| m_axi_arid | AXI_ID_W | OUT | Address read channel ID |
| m_axi_araddr | AXI_ADDR_W | OUT | Address read channel address |
| m_axi_arlen | AXI_LEN_W | OUT | Address read channel burst lengh |
| m_axi_arsize | 3 | OUT | Address read channel burst size |
| m_axi_arburst | 2 | OUT | Address read channel burst type |
| m_axi_arlock | 2 | OUT | Address read channel lock type |
| m_axi_arcache | 4 | OUT | Address read channel memory type |
| m_axi_arprot | 3 | OUT | Address read channel protection type |
| m_axi_arqos | 4 | OUT | Address read channel quality of service |
| m_axi_arvalid | 1 | OUT | Address read channel valid |
| m_axi_arready | 1 | IN | Address read channel ready |
| m_axi_aruser | 1 | OUT | Address read channel user defined |
| m_axi_arregion | 4 | OUT | Address read channel multiple region |
| m_axi_rdata | AXI_DATA_W | IN | Read channel data |
| m_axi_rstrb | AXI_DATA_W/8 | IN | Read channel write strobe |
| m_axi_rlast | 1 | IN | Read channel last word flag |
| m_axi_rvalid | 1 | IN | Read channel valid |
| m_axi_rready | 1 | OUT | Read channel ready |
| m_axi_ruser | 1 | IN | Read channel user defined |
Read Channel Ctrl****
读通道控制器从更高一级Cache或主存中获取cache line，并在替换cache line时将其写入当前Cache。

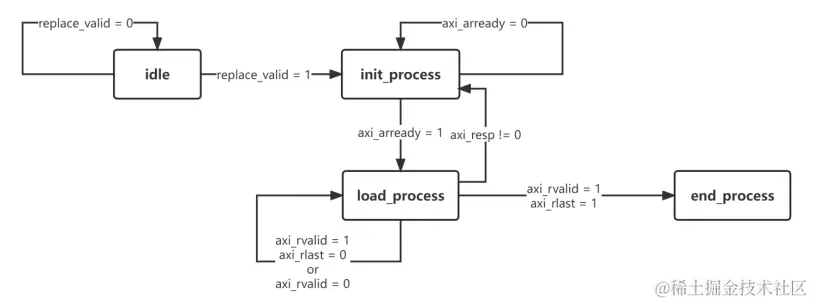

F igure 5 - 3 - 1 . Back_end Read FSM****
Write Channel Ctrl
写通道控制器从Write-Through-Buffer读取数据，并将数据写入主存。数据传输后，通过写响应通道检查数据传输是否成功：如果bresp的值不是OKAY，表示数据传输不成功，将再次传输数据。
Cache Structure****
cache容量较小，所以数据需要按照一定的规则从主存映射到cache。一般把主存和cache分割成一定大小的块，这个块在主存中称为data block，在cache中称为cache line。举个例子，块大小为1024Bytes，那么data block和cache line都是1024Bytes
cache的大小称为cache size，代表cache可以缓存的最大数据量。cache line的大小是cache line size。例如一个64 Bytes大小的cache。如果我们将64 Bytes平均分成64块，那么cache line size就是1Byte，总共64个cache line。如果我们将64 Bytes平均分成8块，那么cache line size就是8Bytes，总共8个cache line。cache line size是cache和主存之间进行数据传输的最小单位。
处理器通过主存地址访问cache。处理器与cache之间通过字进行数据交换，cache与主存之间通过块进行数据交换，所以需要知道块在cache中的地址，以及块中包含多少个字，即块内偏移地址。在cache中块地址又可以进一步划分为Tag段和Index段。Tag段用来判断数据是否在cache当中，Index段指示在cache的哪个位置去读写数据。
F igure 6 - 1 - 1 . cache a ddress composition
此外，cache line的组成还包括Valid段和Dirty段。Valid段指示cache中的数据是否有效，Dirty段指示主存中的数据是否为最新。
当把主存和cache分割好之后，我们就可以把data block放到cache line中，而这个“放”的规则，即主存与cache地址映射常见的映射方式有：全相联映射、直接映射和组相联映射。本IP可实现直接映射和组相联映射，下面将对这两个映射方式进行详细介绍。
我们假设下面的讲解都是针对64 Bytes大小的cache，并且cache line大小是8Bytes，共有8个cache line。
Direct Mapping****
直接映射采用“取模”的方式进行一对一映射。例如，如果cache中共有8个cache line，那么0、8、16、24...号data block会被映射到0号cache line中，同理1、9、17....号data block会被映射到1号cache line中，具体可以参考下面的关系图。
F igure 6 - 1 - 2 . Direct Mapping diagram
直接映射等同于单路组相联映射。处理器访问cache的地址会被分为三个部分：Tag、Index以及Block Offset，结构如下图所示。其中，Index用来指定选中哪一个cache line，Tag用来与cache line的Tag作比较以生成hit信号，而Offset则从选择的cache line中选中部分数据进行输出。cache line中还有一个有效位(Valid)，用来标记这个cache line是否保存着有效的数据，只有该位为1才表明cache line有效，否则cache miss。
Set Associative Mapping****
直接映射中主存的每一个data block都与一个确定的cache line进行映射，那么当程序连续读取0、8、0、8号data block的数据时，因为只有一个cache line可供映射，当第二次读取0号block时，第一次读到cache中的0号data block已经被替换出去了，这时候又会产生miss，miss会极大地影响执行效率。组相联映射解决了直接映射中Index相同的数据只能放在一个cache line的问题。
组相联映射cache使用cache set的概念，一个cache set包含多个cache line，这些cache line的Index相同。当一个cache set中的某个cache line被占用，而另一个cache line空闲时，就不必替换掉已有的数据，而是使用空闲的槽位，这样就大大降低了缺失率。一个cache set所包含的cache line个数就被称为这个cache的相联度。例如，若一个cache set包含2个cache line，则称为2路组相联cache，结构如下图所示：
F igure 6 - 1 - 3 . Set Associative Mapping structure
上图中可以看到，cache被分成了两个存储区域。其中，一个存储区域叫做一“路”。
由于需要从多个cache line中选择一个匹配的结果，这种实现方式相对于直接映射结构的cache而言，延迟会更大，有时候甚至需要将其访问过程流水化，以减少对处理器频率的影响，但这样会导致处理器load指令的latency增大，一定程度上影响了处理器的执行效率。这种方式的优点在于，它可以显著地减少cache缺失发生的频率。
在实际实现中，Tag和Data是分开存储的，分别叫做Tag SRAM和Data SRAM。基于这种实现，可以采用并行访问（同时访问Tag SRAM和Data SRAM）或串行访问（先访问Tag SRAM再访问Data SRAM）方法。
下图是并行访问实现方式。Tag SRAM和Data SRAM同时译码，同时读取Tag和Data，并根据Tag比较的结果来选择一组Data输出，Aligner是字节选择器。这里关键的地方在于，看起来就像把cache set中的两路cache line横向拼接起来，然后根据Index的译码结果选中某一行，这一行包含两个cache line中data。
F igure 6 - 1 - 4 . p arallel implementation
下图是串行访问实现方式。相比于并行，这里的关键地方是我们把两路cache line纵向拼接了，这样cache line的数量翻倍，通过Tag比较和Index译码的综合结果，我们最终只会选中一个cache line，选中的cache line中的数据直接送往Aligner。这样的工作过程有明显的串行特征，即首先比较Tag，然后才选中某一cache line。
F igure 6 - 1 - 5 . serial implementation
比较串行和并行实现，并行实现因为比串行多一个多路选择器，工作时间会变长，对应的时钟频率会下降，而且每次同时选中多个cache line，功耗较大；而串行实现在用流水线来实现cache时会明显增加所需时钟周期数（多一个时钟周期）。
Cache Allocation Policy****
cache的分配策略是指在什么情况下应该为数据分配cache line。cache分配策略分为读和写两种情况。
Read Allocation****
当CPU读数据时，发生cache缺失，这种情况下都会分配一个cache line存储从主存读取的数据。默认情况下，cache都支持读分配。
Write Allocation****
当CPU写数据发生cache缺失时，才会考虑写分配策略。不支持写分配的情况下，写指令只会更新主存数据，然后就结束了。当支持写分配时，首先从主存中加载数据到cache line（相当于先做个读分配动作），然后会更新cache line中的数据。
Cache U pdate P olicy****
cache更新策略是指当发生cache命中时，写操作应该如何更新cache数据。cache更新策略分成两种：写Write Through和Write Back。Write Through在把数据写到Cache的同时，也将数据写到更高一级cache中。Write Back是将数据写到cache当中，但并不立即更新到更高一级cache。
一般情况下，Write Through和写不分配组合，Write Back和写分配组合。
采用Write Back写策略时，速度较快，但因只改写cache，cache line和主存中的数据不再一致，便产生了“一致性”问题。如果有别的core来访问主存中对应的data block，它将会读到错误的数据。另外，在cache line被替换出去的时候，数据应该被写进主存，这就要求能够辨别哪些cache line是被改写过的，因此需增加一个Dirty位，当一个被标记为Dirty的cache line被替换出去，其内容需要被写入主存。
Write Through****
当写策略是Write Through时，本IP的读写流程如下所示：
Write Back****
当写策略是Write Back时，本IP的读写流程如下所示：
Cache Replacement P olicy
不论是读数还是写数，一旦发生miss，就可能需要替换cache line。读miss时需要从主存调入data block，而这个block可能需要顶替某个cache line。写的时候如果使用“写分配”，那也需要从主存调入data block。对于直接映射，任意data block只有唯一的cache line可用，对于组相联映射或全相联映射，这时候需要替换算法来决定顶替哪一个cache line。本IP可实现LRU(Least Recently Used)、PMRU(Pseudo Most Recently Used)和PLRU(Pseudo Least Recently Used)_tree这三种替换策略。
LRU****
LRU的基本思想是选择最近一段时间使用次数最少的cache line进行替换，因此需要对一个cache set中的每一个cache line的使用情况进行跟踪，实现方法可以是为每一个cache line都设置一个“Age”。
如果是2路cache(即每一个cache set只有2个cache line)，那么只需要一位“Age”。当一个cache line被使用，那么它的年龄为1，另一个cache line的年龄为0。如果是多路cache，那么就需要多位“Age”，当一个cache line被使用，那么它对应的年龄就应该被设置为最大，其他cache line的年龄按照之前的顺序排在它之后。替换的时候总是替换年龄最小的那个cache line。

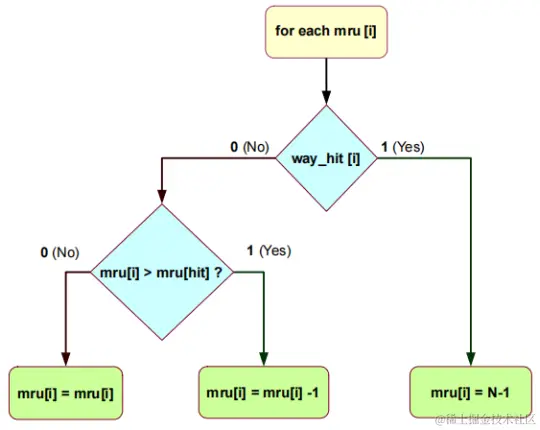

本IP中，组相联映射的way的数量由N_WAYS给定，LRU替换算法需要为每一set提供一个N_WAYS*log2(N_WAYS)位的年龄位mru[i]，最近最少使用的way的mru[i]等于0，最近最多使用的way的mru[i]等于N_WAYS-1。mru[i]的更新如下图所示。way的选择遵循以下公式：
way_select [i] = !OR(mru[i])
Clean/Invalid****
clean指检查cacheline的dirty位，并将dirty位为1的所有cacheline写回主存，之后将dirty位全置0。通过这种方式可以让cacheline中的数据和主存中的数据一致。该指令仅仅适用于write_back类型的cache。
invalid指将cacheline的valid位均置0，这时候并不需要真的清除相应位置的cacheline数据，但后续读写均会走miss流程。
(flush=clean+invalid)
