Cache的基本原理
Cache主要用于提供高速存储访问，是利用数据的时间局部性和空间局部性而设计的小存储单元。即用一块更小更快的存储设备作为更大更慢的存储设备的缓冲区，从而提高数据访问速度。
我们应该知道程序是运行在 RAM之中，RAM 就是我们常说的DDR（例如： DDR3、DDR4等）。我们称之为main memory（主存）。当我们需要运行一个进程的时候，首先会从磁盘设备（例如，eMMC、UFS、SSD等）中将可执行程序load到主存中，然后开始执行。在CPU内部存在一堆的通用寄存器（register）。如果CPU需要将一个变量（假设地址是A）加1，一般分为以下3个步骤：
- CPU 从主存中读取地址A的数据到内部通用寄存器 x0（ARM64架构的通用寄存器之一）。
- 通用寄存器 x0 加1。
- CPU 将通用寄存器 x0 的值写入主存
这个过程可以理解为:
graph TD
Cpu-register <--> main-memory <--> flash-memory
在实际应用中，CPU通用寄存器和主存之间存在显著的速度差异。通常情况下，CPU register的速度远远小于1ns，而主存速度则在65ns左右，两者的速度差异高达近百倍。由于主存速度的限制，CPU在执行load/store操作时必须等待长达65ns。提高主存速度将会显著提升系统性能。尽管如今的DDR存储设备容量巨大，达到几个GB，但要提升速度并保持相近的容量，成本却会大幅上升。为了在速度、容量和成本之间找到平衡，我们采用了一种折中的方法，即制作一块速度极快但容量极小的存储设备，即cache memory。硬件上，我们将cache放置在CPU和主存之间，作为主存数据的缓存。当CPU需要load/store数据时，首先会查找cache中是否缓存了相应地址的数据。如果数据已缓存在cache中，CPU可直接从cache中获取数据，以提高效率。
CPU和主存之间直接数据传输的方式转变成CPU和cache之间直接数据传输。cache负责和主存之间数据传输。
直接映射缓存
说直白一些，cache就是一个存储空间，整个cache的大小称为cache size,为了便于使用，把cache均分为若干个小的存储单位，这个基本单位我们可以称之为“块”，即称之为 cache-line。假设有一个8192 Bytes大小的cache,我们将其均分成128块，那么每块大小为64bytes,现在的硬件设计中，一般cache line的大小是4-128 Bytes。这里有一点需要注意，cache line是cache和主存之间数据传输的最小单位。什么意思呢？当CPU试图load一个字节数据的时候，如果cache缺失，那么cache控制器会从主存中一次性的load cache line大小的数据到cache中。例如，cache line大小是8字节。CPU即使读取一个byte，在cache缺失后，cache会从主存中load 8字节填充整个cache line。
假如CPU从0xf654地址读取一个字节，cache控制器是如何判断数据是否在cache中命中呢？cache大小相对于主存来说，可谓是小巫见大巫。所以cache肯定是只能缓存主存中极小一部分数据。我们如何根据地址在有限大小的cache中查找数据呢？现在硬件采取的做法是对地址进行散列（可以理解成地址取模操作）。我们接下来看看是如何做到的？

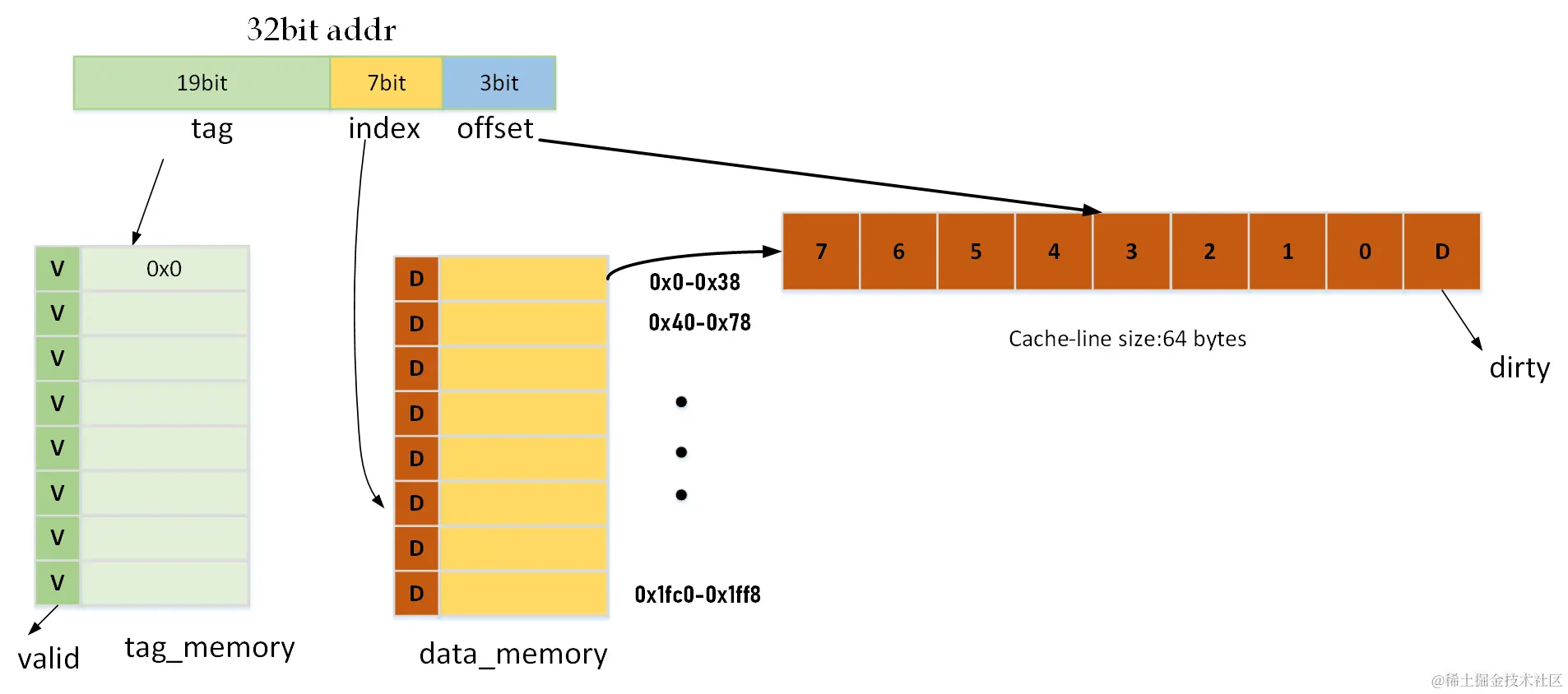

如上图所示，共有128行cache-line,每个cache-line的大小是64bytes，因此我们可以用32位地址中的低3位来寻址每个cache-line的64bytes中的8bytes,即512bits中的64bit数据，我们称这部分bit的组合为offset,那如何确定这128个cache-line中的哪一个呢，我们需要7bit数据来确定，即bit3到bit9,我们称这一部分为index。现在我们知道，如果两个不同的地址，其地址的bit3-bit9如果完全一样的话，那么这两个地址经过硬件散列之后都会找到同一个cache line。所以，当我们找到cache line之后，只代表我们访问的地址对应的数据可能存在这个cache line中，但是也有可能是其他地址对应的数据。所以，我们又引入tag array区域，tag array和data array一一对应。每一个cache line都对应唯一一个tag，tag中保存的是整个地址位宽去除index和offset使用的bit剩余部分（如上图地址绿色部分）。tag、index和offset三者组合就可以唯一确定一个地址了。因此，当我们根据地址中index位找到cache line后，取出当前cache line对应的tag，然后和地址中的tag进行比较，如果相等，这说明cache命中。如果不相等，说明当前cache line存储的是其他地址的数据，这就是cache缺失。
我们可以从图中看到tag旁边还有一个valid bit，这个bit用来表示cache line中数据是否有效（例如：1代表有效；0代表无效）。当系统刚启动时，cache中的数据都应该是无效的，因为还没有缓存任何数据。cache控制器可以根据valid bit确认当前cache line数据是否有效。所以，上述比较tag确认cache line是否命中之前还会检查valid bit是否有效。只有在有效的情况下，比较tag才有意义。如果无效，直接判定cache缺失。
两路组相联映射
两路组相连缓存的硬件成本相对于直接映射缓存更高。因为其每次比较tag的时候需要比较多个cache line对应的tag（某些硬件可能还会做并行比较，增加比较速度，这就增加了硬件设计复杂度）。为什么我们还需要两路组相连缓存呢？因为其可以有助于降低cache颠簸可能性。

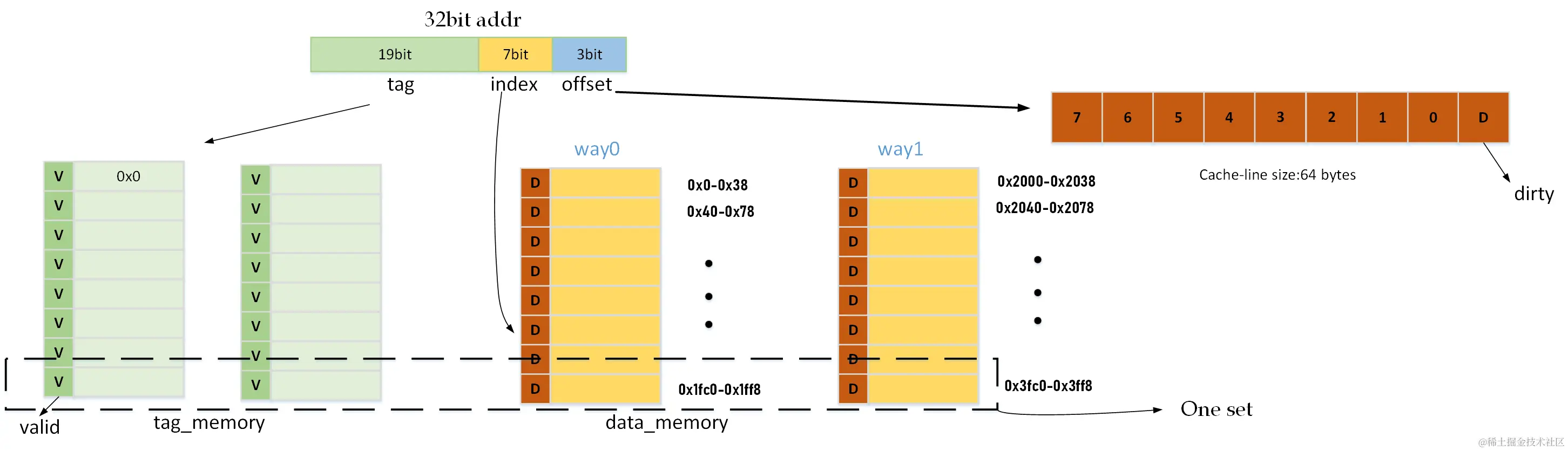

cache被分成2路，每路包含128行cache line。我们将所有索引一样的cache line组合在一起称之为组。例如，上图中一个组有两个cache line，总共128个组。index也可以称作set index（组索引），先根据index找到set，然后将组内的所有cache line对应的tag取出来和地址中的tag部分对比，如果其中一个相等就意味着命中。
Cache分配策略(Cache allocation policy)
读分配(read allocation)
当CPU读数据时，发生cache缺失，这种情况下都会分配一个cache line缓存从主存读取的数据。默认情况下，cache都支持读分配。
写分配(write allocation)
当CPU写数据发生cache缺失时，才会考虑写分配策略。当我们不支持写分配的情况下，写指令只会更新主存数据，然后就结束了。当支持写分配的时候，我们首先从主存中加载数据到cache line中（相当于先做个读分配动作），然后会更新cache line中的数据。
Cache更新策略(Cache update policy)
cache更新策略是指当发生cache命中时，写操作应该如何更新数据。cache更新策略分成两种：写直通和回写。
写直通(write through)
当CPU执行store指令并在cache命中时，我们更新cache中的数据并且更新主存中的数据。cache和主存的数据始终保持一致。
写回(write back)
当CPU执行store指令并在cache命中时，我们只更新cache中的数据。并且每个cache line中会有一个bit位记录数据是否被修改过，称之为dirty bit（翻翻前面的图片，cache line旁边有一个D就是dirty bit）。我们会将dirty bit置位。主存中的数据只会在cache line被替换或者显示的clean操作时更新。因此，主存中的数据可能是未修改的数据，而修改的数据躺在cache中。cache和主存的数据可能不一致。
