手搓神经网络——矩阵求导

相关文章：

• 《手搓神经网络——BP反向传播》
• 《手搓神经网络——矩阵求导》
• 《手搓神经网络——Fashion MNIST训练》

10 秒文章速览

本文主要论述矩阵计算中，如何对其求导

x@w+b对w求导：$\frac{\mathrm{d}\ x@w+b}{\mathrm{d} w} = x^{T} @ \alpha\ ，\alpha形状为(b, m)$

x@w+b对x求导：$\frac{\mathrm{d}\ x@w+b}{\mathrm{d} x} = \alpha @ w^{T}\ ，\alpha形状为(b, m)$

前言

本文是对于《手搓神经网络——BP反向传播》一文中高级的 BP 反向传播部分的详细论述

import numpy as np
import tensorflow as tf

输入，权重与偏置

输入，权重与偏置的属性

先来聊聊输入（x）、权重（w）、偏置（b）。无需再废话的是，这三者的类型都是数组numpy.ndarray

输入（x）

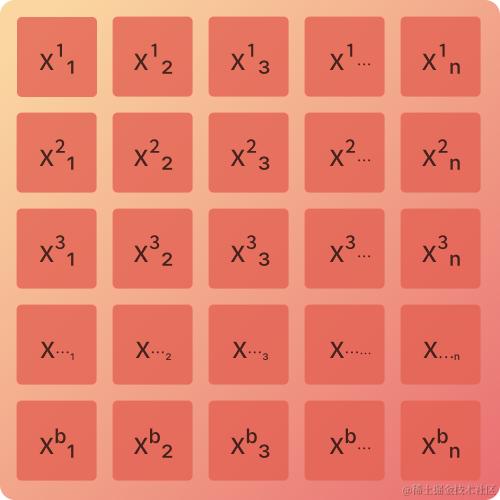

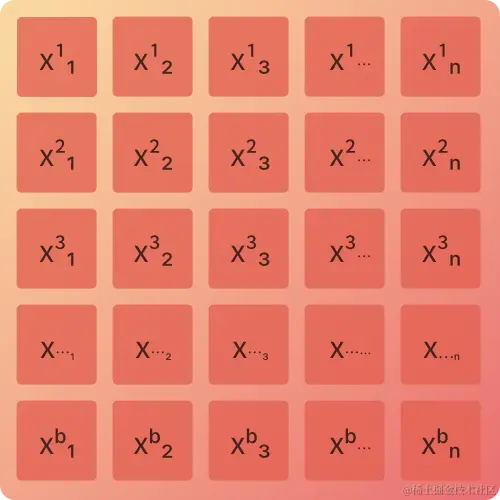

输入（x）的形状为(b, n)，b表示 batch_size（批大小），n表示输入训练数据长度。下图表示 batch_size 为b的每个训练数据形状为(1, n)的训练集

输入矩阵中，x 上标表示此训练数据在一个批大小中的位置，x 下标表示第b个训练数据的第n个参数

权重（w）

权重（w）的形状为(n, m)，n表示输入数据数量，m表示该层输出数据数量（即该层的神经元数量）

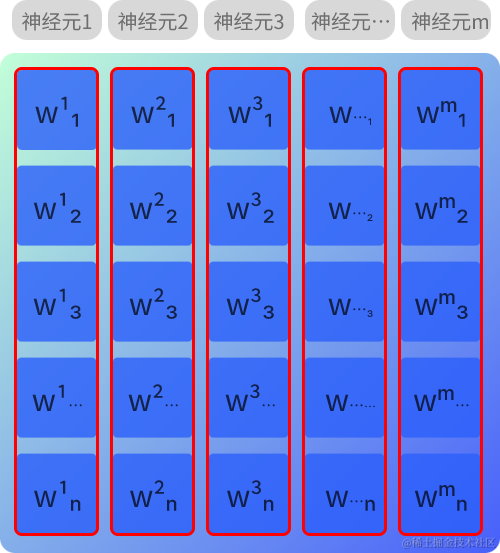

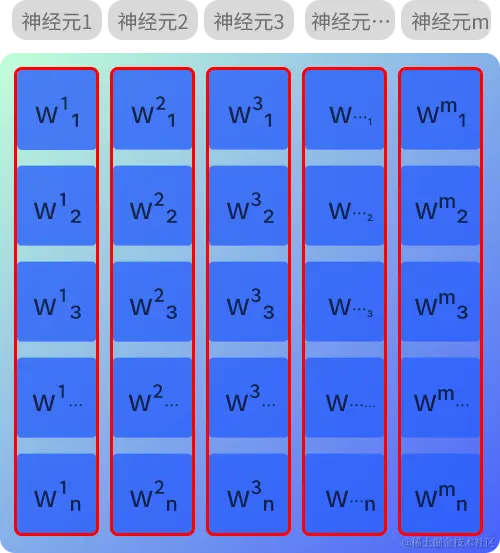

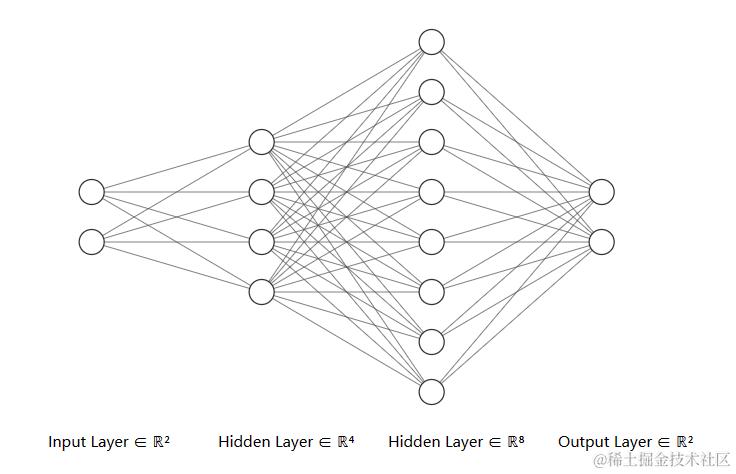

在全连接层中，每层的各个神经元相互交织连接。权重矩阵中，w 上标表示的是该层的第 m 个神经元，w 下标表示的是该层第 m 个神经元与第 n 个输入的联系

偏置（b）

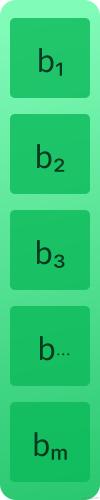

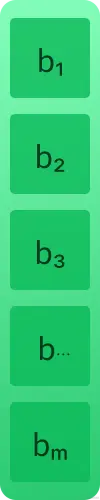

偏置（b）的形状为(1, m)，m表示该层输出数据数量（即该层的神经元数量），图中的 b1、b2、b3...分别表示神经元1、神经元2、神经元3...的偏置

输入，权重与偏置的计算

关于计算不多赘述，就是 $x@w+b$ ，在本文中@表示矩阵叉乘，用numpy表示即为x@w+b或者np.dot(x, w)+b，在将其计算结果带入激活函数，得到的即为神经网络层的输出，笔者认为前向运算的本质就是矩阵计算，反向传播的本质就是矩阵求导

矩阵求导

在输出层计算部分之前，单独论述下矩阵求导。主要论述x@w+b 对 w 求导与激活函数对 x@w+b 的求导

x@w+b 对 w 求导

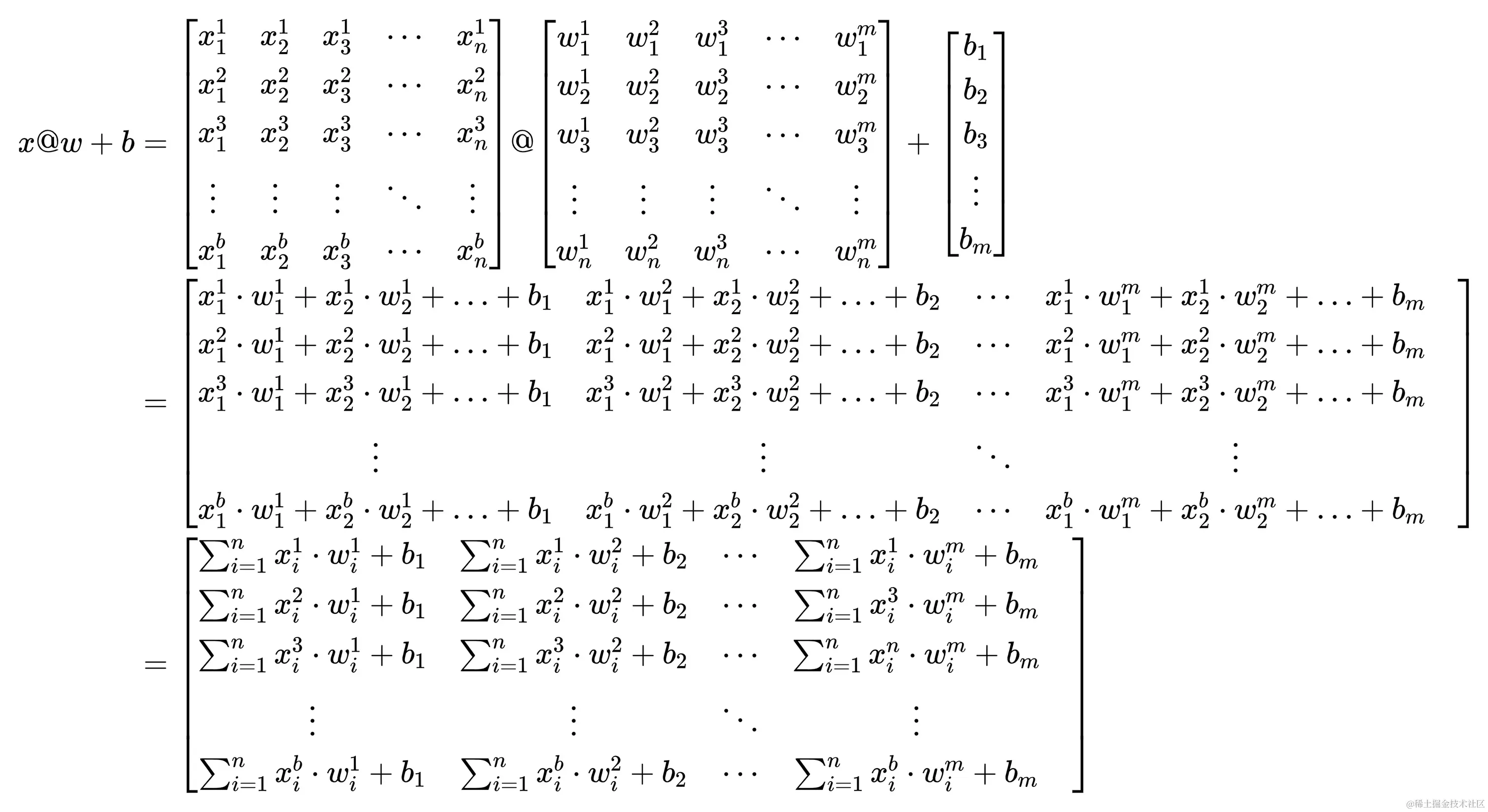

下面有一个x@w+b表达式，嚯！看着挺复杂的，实则是笔者这里写的详细了些，与其说复杂倒不如是繁琐

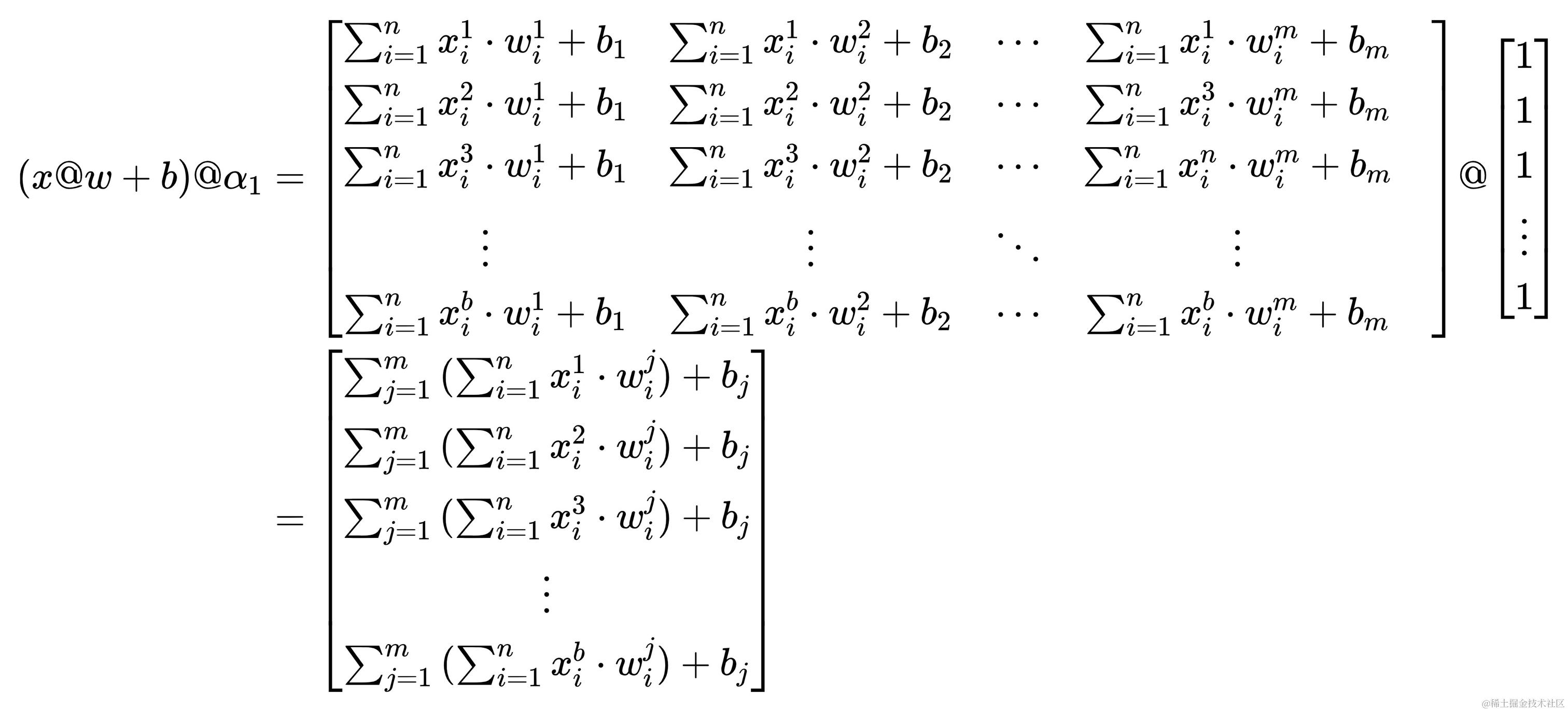

接下来，加一点魔法🪄，让x@w+b叉乘✖一个形状为(m, 1)的全一矩阵（矩阵里全是一①Ⅰ壹），m与权重（w）中m的含义相同。将这个矩阵记作 $\alpha_{1}$。哈哈，好像高中写数学题，要化简时经常要用到神奇的1

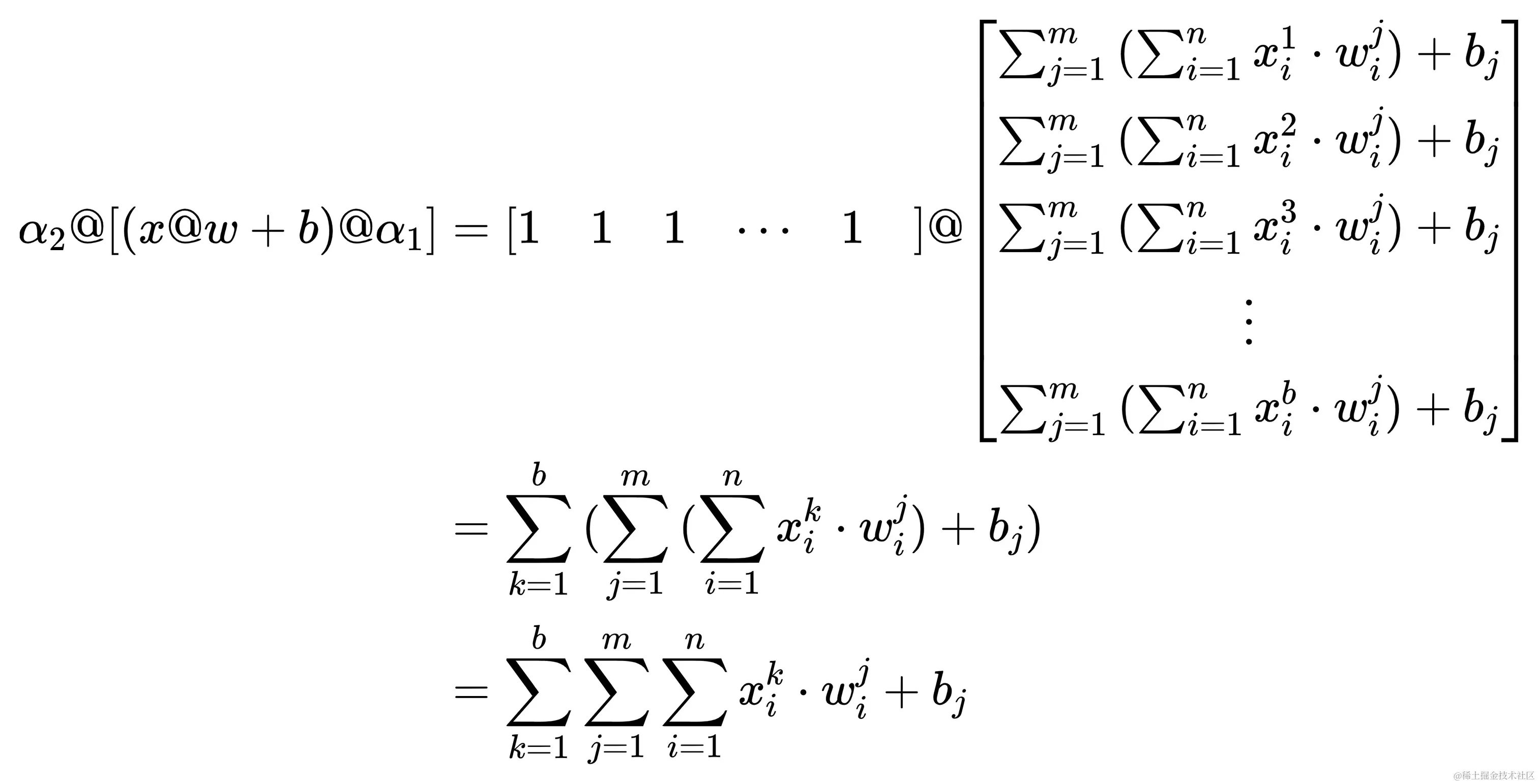

这样子，得出的结果看着就简洁多了。然后如法炮制，只不过是让一个形状为(1, b)的全一矩阵叉乘✖ $(x@w+b)@\alpha_{1}$，将这个矩阵记作 $\alpha_{2}$。哈哈哈，汗流浃背了吧，兄弟😅，你八成是看傻了，我两成是写傻了

经过一坨又一坨的变换，最终以一个标量的表达式来表示最初的x@w+b（$\alpha_{1}$ 与 $\alpha_{2}$ 是为了化简成上方的形式而存在的，之所以要化简成上方形式是为了使表达式更简洁，也是为了便于对w求导）

计算 $\sum_{k=1}^{b}{\sum_{j=1}^{m}{\sum_{i=1}^{n}{x_{i}^{k} \cdot w_{i}^{j}} + b_{j}}}$ 对 $w_{i}^{j}$ 的导数

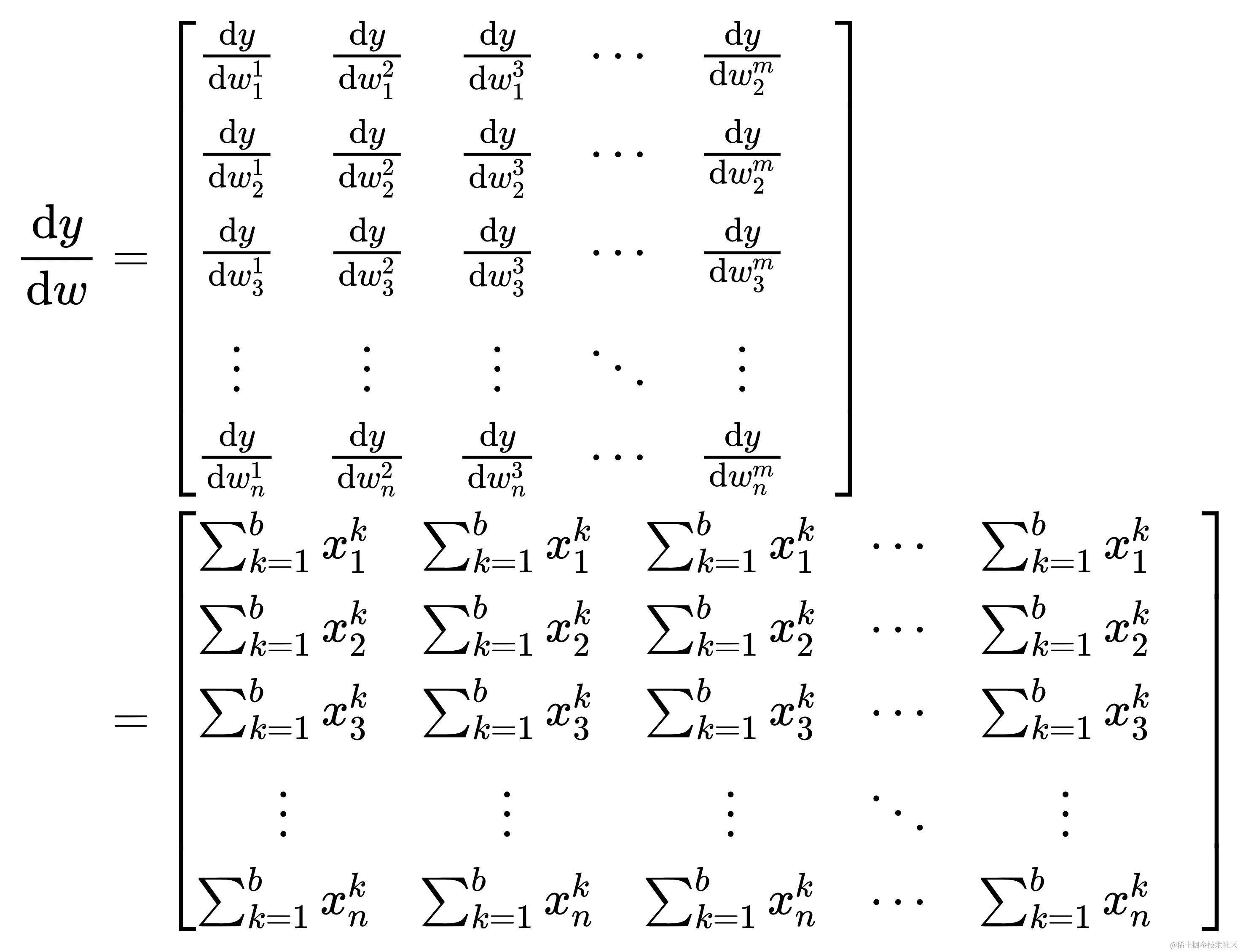

自此长篇大论得出的结论，x@w+b对w的导数表示成矩阵形式为

可以看得出x@w+b 对 w 的导数为 x 矩阵转置的行之和，且重复扩展成原形状（不是哥，你要问我怎么看出来是转置的？熟读并抄写10遍上文，还不晓得？熟读全文并背诵）

上面的话似乎有些难以理解，来点魔法。将形状为(b, m)全一矩阵记作 $\alpha_{3}$，用数学的语言表达如下

$\alpha_{3}$ 的应用实现了两个功能，即上文所述的求行之和与重复扩展

• 求行之和：在矩阵叉乘中，可视为 $x^{T}$ 的行与 $\alpha_{3}$ 的列的点乘求和
  • 具体来说，$x^{T}@\alpha_{3}$ 的结果是一个列向量，其第 i 个元素是 $x^{T}$ 的每一行的元素与 $\alpha_{3}$ 的第 i 列的元素相乘并求和的结果。由于$\alpha_{3}$ 的每一列全是1，这意味着每一行的所有元素都会被加起来。因此，$x^{T}@α3$ 的结果实际上是 $x^{T}$ 的每一行的元素之和
• 重复扩展：在矩阵叉乘中，可视为 $x^{T}$ 的行与 $\alpha_{3}$ 的列运算
  • 由于 $x^{T}$ 的形状是(n, b)，$\alpha_{3}$ 的形状是(b, m)，这意味着在两个矩阵运算后，得到的的结果为一个形状为(n, m)的矩阵，这与 $w$ 的形状一致

最后一句话收尾：

$\frac{\mathrm{d}\ x@w+b}{\mathrm{d} w} = x^{T} @ \alpha\ ，\alpha形状为(b, m)$

使用 Python 实现

tf.random.set_seed(123)
# 批大小
batch_size = 64
# 输入神经元数
inputs_num = 2
# 输出神经元数
outputs_num = 4

x = tf.random.uniform((batch_size, inputs_num))
w = tf.random.uniform((inputs_num, outputs_num))
b = tf.random.uniform((1, outputs_num))
# 这就是那个 α3
α = tf.ones((batch_size, outputs_num))

with tf.GradientTape() as tape:
   tape.watch(w)
   y = x @ w + b

print('tensorflow x@w+b 对 w 求导')
diff = tape.gradient(y, w).numpy()
print(diff)
print('numpy x@w+b 对 w 求导')
x = x.numpy()
α = α.numpy()
print(x.T @ α)
==============================
输出：
tensorflow x@w+b 对 w 求导
[[31.709307 31.709307 31.709307 31.709307]
 [34.111023 34.111023 34.111023 34.111023]]
numpy x@w+b 对 w 求导
[[31.709307 31.709307 31.709307 31.709307]
 [34.111023 34.111023 34.111023 34.111023]]

也可以用以下方式对w求导

# x@w+b 对 w 的导数为 x 矩阵转置的行之和
print(x.T.sum(axis=-1, keepdims=True))
# 重复扩展成原形状
print(x.T.sum(axis=-1, keepdims=True).repeat(repeats=4, axis=1))
==============================
输出：
[[31.709307]
 [34.111027]]
[[31.709307 31.709307 31.709307 31.709307]
 [34.111027 34.111027 34.111027 34.111027]]

激活函数对 w 的求导

根据链式法则，将激活函数（以sigmoid为例）对 w 进行求导。但在这里可以用 $sigmoid\ '$ 代替 $\alpha_{3}$，因为 $sigmoid$ 的形状与 $\alpha_{3}$ 一致，所以所起的功能也一样

可得结论：$\frac{\mathrm{d}\ activation(x@w+b)}{\mathrm{d} w} = x^{T} @ activation\ '$

使用 Python 实现

tf.random.set_seed(123)
batch_size = 3
inputs_num = 2
outputs_num = 4
x = tf.random.uniform((batch_size, inputs_num))
w = tf.random.uniform((inputs_num, outputs_num))
b = tf.random.uniform((1, outputs_num))

with tf.GradientTape() as tape:
    tape.watch(w)
    y = tf.nn.sigmoid(x @ w + b)

print('tensorflow')
diff = tape.gradient(y, w).numpy()
print(diff)
print('numpy')
x = x.numpy()
y = y.numpy()
print(x.T @ (y*(1-y)))
==============================
输出：
tensorflow sigmoid(x@w+b) 对 w 求导
[[0.17910826 0.2533782 0.19129974 0.17476654]
 [0.32348415 0.4245056 0.34193107 0.3116489 ]]
numpy sigmoid(x@w+b) 对 w 求导
[[0.17910826 0.2533782 0.19129974 0.17476654]
 [0.32348415 0.4245056 0.34193107 0.3116489 ]]

x@w+b 对 x 求导

loss对w、b求导是为了更新权重（w）、偏置（b），可why这里还要来对x求导。都说BP反向传播，哎，是吧？对x求导就是为了实现“传播”，具体的到误差传播部分在和你逼逼赖赖

回到正题，这个怎么弄，具体的就不多言了。与上面的方法大差不差，不过是照本宣科罢了。写的一坨一坨的都，是吧？反正也没人看。那就直接下结论了

$\frac{\mathrm{d}\ x@w+b}{\mathrm{d} x} = \alpha @ w^{T}\ ，\alpha形状为(b, m)$

使用 Python 实现

tf.random.set_seed(123)
batch_size = 3
inputs_num = 2
outputs_num = 4
x = tf.random.uniform((batch_size, inputs_num))
w = tf.random.uniform((inputs_num, outputs_num))
b = tf.random.uniform((1, outputs_num))
α = tf.ones((batch_size, outputs_num))

with tf.GradientTape() as tape:
    tape.watch(x)
    y = x @ w + b

print('tensorflow x@w+b 对 x 求导')
diff = tape.gradient(y, x).numpy()
print(diff)
print('numpy x@w+b 对 x 求导')
w = w.numpy()
α = α.numpy()
print(α @ w.T)
# print(w.T.sum(axis=0, keepdims=True).repeat(repeats=3, axis=0))
==============================
输出：
tensorflow x@w+b 对 x 求导
[[2.4701815 2.0973797]
 [2.4701815 2.0973797]
 [2.4701815 2.0973797]]
numpy x@w+b 对 x 求导
[[2.4701815 2.0973797]
 [2.4701815 2.0973797]
 [2.4701815 2.0973797]]

激活函数 对 x 求导

这儿也是，直接结论了

$\frac{\mathrm{d}\ activation(x@w+b)}{\mathrm{d} x} = activation\ ' @ w^{T}$

使用 Python 实现

tf.random.set_seed(123)
batch_size = 3
inputs_num = 2
outputs_num = 4

x = tf.random.uniform((batch_size, inputs_num))
w = tf.random.uniform((inputs_num, outputs_num))
b = tf.random.uniform((1, outputs_num))

with tf.GradientTape() as tape:
    tape.watch(x)
    y = tf.nn.sigmoid(x @ w + b)

print('tensorflow sigmoid(x@w+b) 对 x 求导')
diff = tape.gradient(y, x).numpy()
print(diff)
print('numpy sigmoid(x@w+b) 对 x 求导')
w = w.numpy()
y = y.numpy()
print((y*(1-y)) @ w.T)
==============================
输出：
tensorflow sigmoid(x@w+b) 对 x 求导
[[0.492706 0.41777146 ]
 [0.4669016 0.3959195 ]
 [0.35548916 0.3006734]]
numpy sigmoid(x@w+b) 对 x 求导
[[0.492706 0.4177715  ]
 [0.46690163 0.3959195]
 [0.35548916 0.3006734]]

再回首——高级的 BP 反向传播

既然是对《手搓神经网络——BP反向传播》一文中高级的 BP 反向传播部分的详细论述。那就再回到这一部分，来瞅瞅这里边的计算过程

这里构建的是一个极为简单的神经网络

• 输入层：1个神经元
• 隐藏层：3个神经元
• 输出层：1个神经元

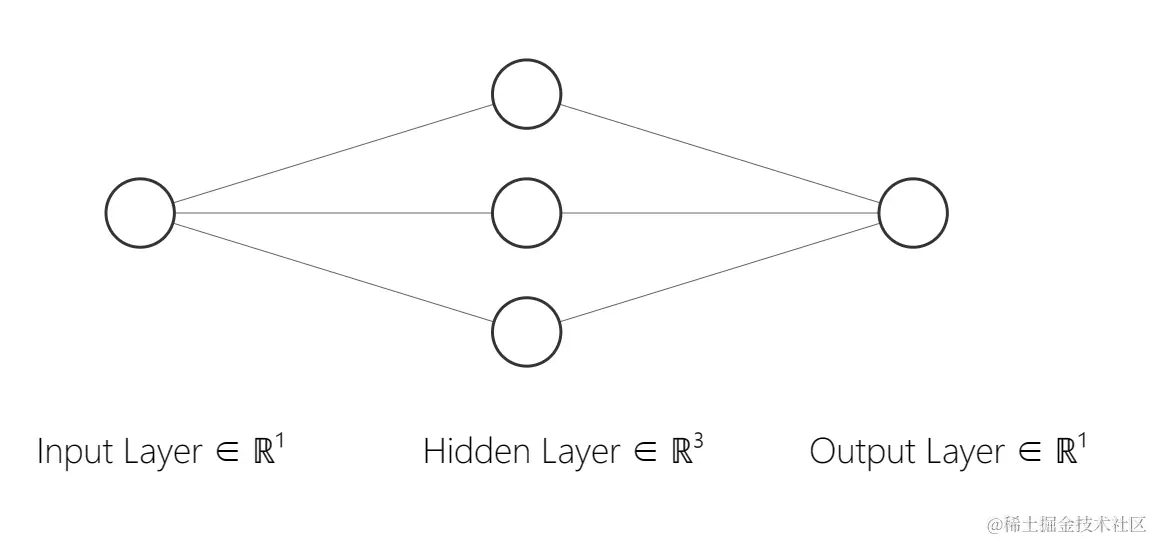

模型图如下

前向计算

👉关于前向计算，这里忽略了激活函数（因为作图时忘了激活函数，不想重作）。但实际上，激活函数还是存在的，在后面的反向求导部分中，仍然会考虑激活函数的计算👈

隐藏层计算

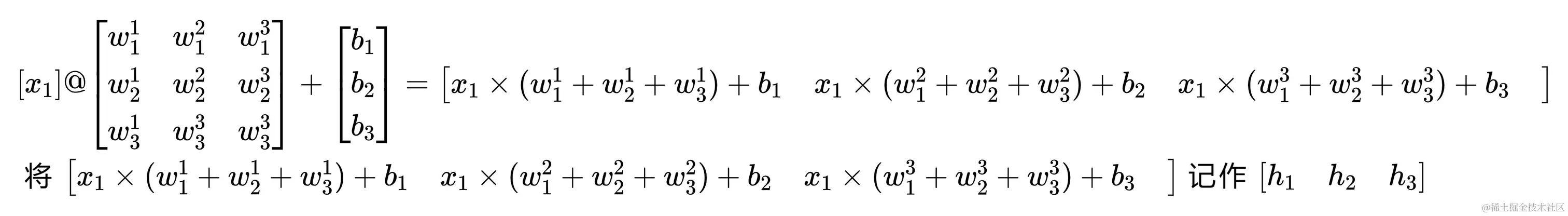

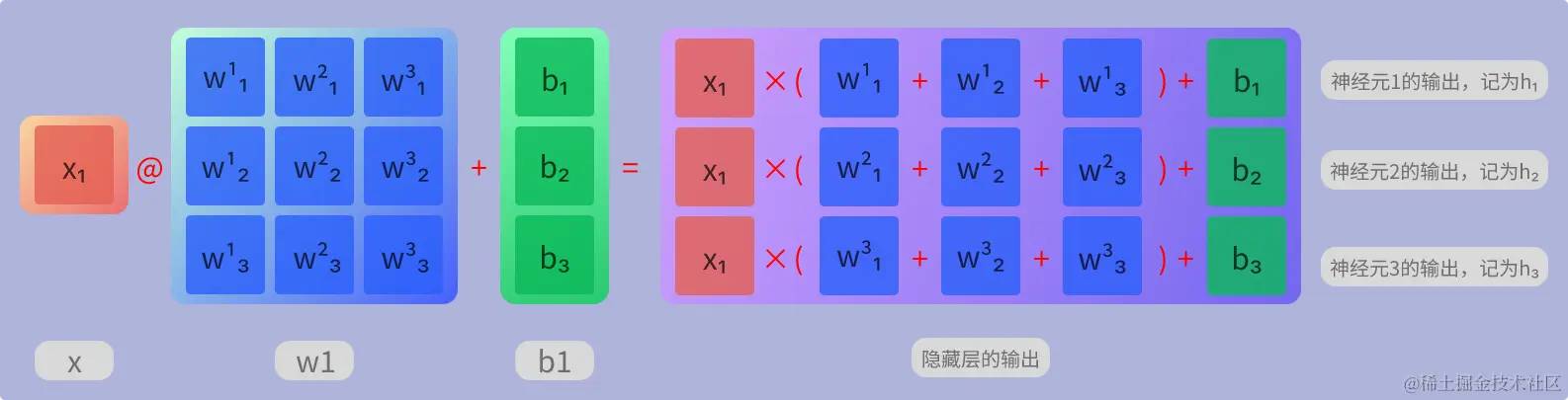

在这里输入（x）的 batch_size 为1，以下分别是隐藏层内的计算过程的可视化图与算式

这里的隐藏层输出的形状实际应为(1, 3)，考虑美观这里故画作(3, 1)

输出层计算

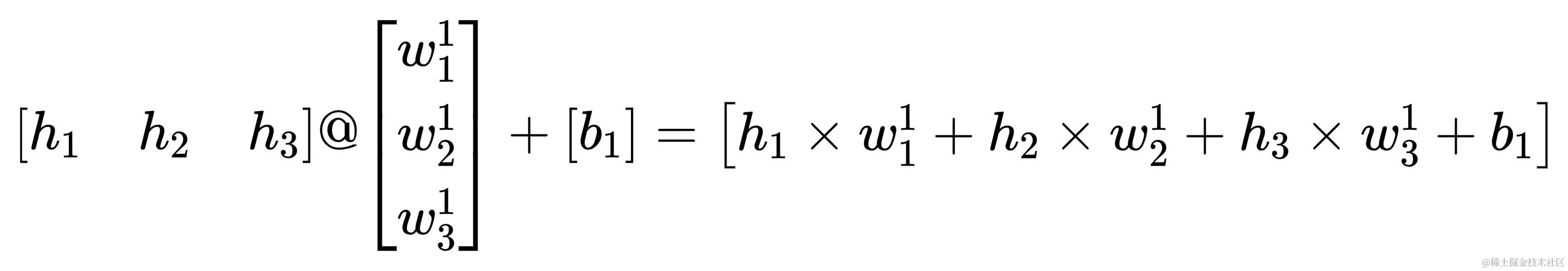

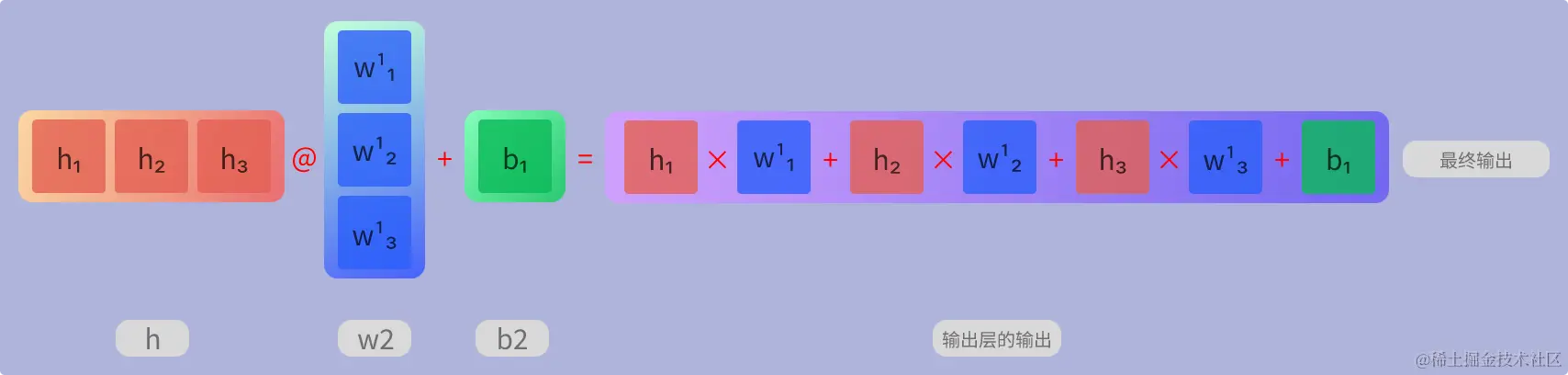

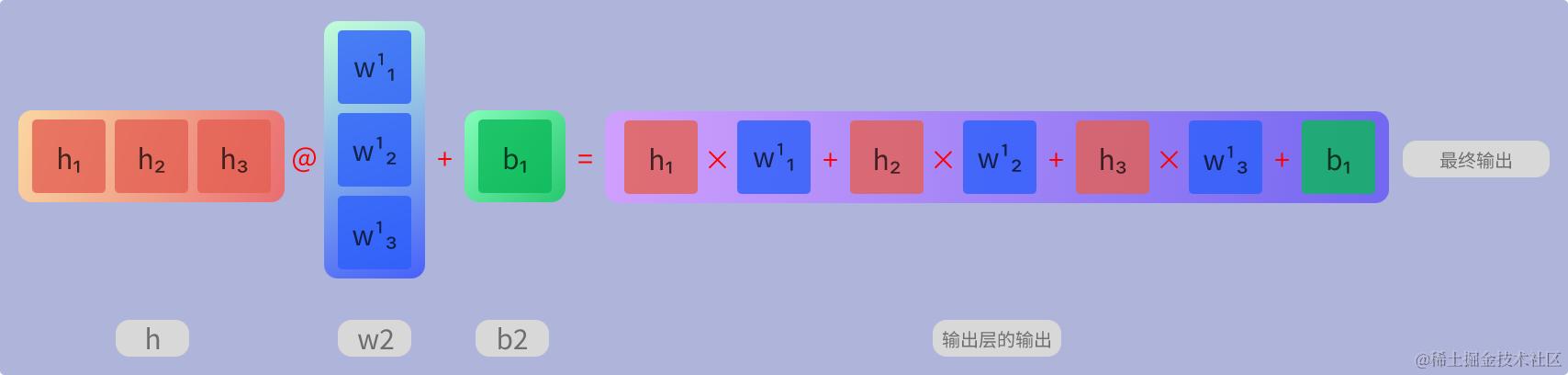

以下分别是输出层内的计算过程的可视化图与算式

反向求导

关于反向求导，这里说白了就是计算损失loss对其权重（w）、偏置（b）的导数。但在前文矩阵求导中已经细细讲解过，现在是实际应用的时候了

为了简化后面的式子，这里先提前作规定。$h$ 与 $sigmoid_{1}$ 的含义相同，只是别名罢了，这样是为了使后期式子的表达更简洁

输出层求导

$\frac{\mathrm{d}\ loss}{\mathrm{d} w_{2}}$

至此，上面瞎逼乱讲的扯了这么多，再回到最初，来看看 $mse$ 怎么对 $w_{2}$ 求导。先来瞧瞧输出层中的计算过程

上面是输出层中的计算过程，下面是各个计算过程的导数。其实就是运用链式法则啦

将下面的各个求导结果相乘 $h^{T} @ sigmoid_{2}\ ' \cdot mse\ '$ 就是 $mse$ 对 $w_{2}$ 的导数

two 个为什么

• 为什么 $h^{T}$ 与 $sigmoid_{2}\ '$ 之间是叉乘 $@$？
  • 因为 $\frac{\mathrm{d}\ activation(x@w+b)}{\mathrm{d} w} = x^{T} @ activation\ '$ 所以 $h^{T} @ sigmoid\ '$
• 为什么 $sigmoid_{2}\ '$ 与 $mse\ '$ 之间是点乘 $\cdot$？
  • 因为在 $sigmoid_{2}\ '$ 与 $mse\ '$ 的计算过程中，不涉及矩阵的叉乘。通俗点说。就是不涉及@运算符，所以在用链式法则，可当作标量处理

损失 $loss$ 对 $w_{2}$ 求导的数学表达式如下

$\frac{\mathrm{d}\ loss}{\mathrm{d} b}$

哈哈哈，不是吧阿sir，这个还需要再讲吗？嗯哼？？？😛😛😛只要上面看得懂，这里确实没啥好说的了，就是求导的对象不同而已啦（此对象非彼对象😡💢💢）

根据导数的加法计算法则，有 $\frac{\mathrm{d}\ loss}{\mathrm{d} b_{2}} = 1$，所以 $loss$ 对 $b_{2}$ 的导数为1

更新参数

回到《手搓神经网络——BP反向传播》的结论

计算误差对参数（权重w and 偏置b）的导数，根据其导数的正负即可得出参数更新的方向（是加➕ or 是减🗡️）

参数更新的计算方式：参数自身减去lr乘❎误差对参数的求导结果

得到 $w_{2}$ 的更新计算方式

得到 $b_{2}$ 的更新计算方式

在《手搓神经网络——BP反向传播》- 高级的 BP 反向传播中，故

• w2更新方式：w2 -= lr * h.T @ sigmoid.diff(pred) * mse.diff(true, pred)
• b2更新方式：b2 -= lr * sigmoid.diff(pred) * mse.diff(true, pred)

误差传播

既然是误差反向传播，这里仅仅是更新了输出层的参数。而误差还需要继续向前传播，传至隐藏层，以实现隐藏层的参数更新。上文通篇在讲如何对权重（w）求导，而这里所谓的“传播”其实质是对要求导数的参数的某个计算部分中存在关联的参数求导，利用这一计算结果，可以对神经网络前部分的参数继续求导，以实现参数的更新。诶，😞这么说着都好拗口，只恨肚里没墨水，文笔不行呐！😥

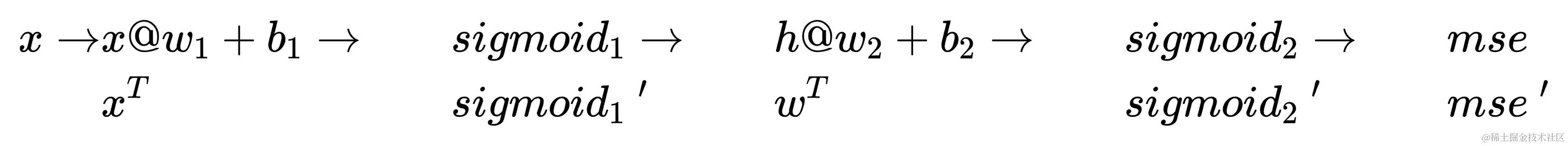

下图是完整的神经网络模型的计算过程，链式法则的精髓是对y求导时，y对x导数为x形成y的各个计算部分的导数的乘积（但在矩阵求导中，“乘积”二字变得不太适用，上文内容已经体现出了）

为了对 $w_{1}$ 求导，根据链式法则，需要先对 $sigmoid_{1}$、$h@w_{2}+b_{2}$、$sigmoid_{2}$、$mse$ 这些计算部分求导。其中，$h@w_{2}+b_{2}$ 很特殊啊，因为里头的 $h\ (即sigmoid_{1})$ 与 $w_{1}$ 存在关联，也就是说 $h$ 是 $w_{1}$ 进行一定运算后的一个计算部分。前面不是有提到“y对x导数为x形成y的各个计算部分的导数”嘛，也正是因此，要对 $w_{1}$ 求导就必须先对 $h$ 求导

再来理解理解“对要求导数的参数的某个计算部分中存在关联的参数求导”

• 要求导数的参数就是 $w_{1}$
• 某个计算部分就是 $h@w_{2}+b_{2}$
• 存在关联的参数就是 $h$

这句话其实就是对应了“y对x导数为x形成y的各个计算部分的导数”。好比在上图中，求各个计算部分的导数，就是为了便于求某一参数的导数

隐藏层求导

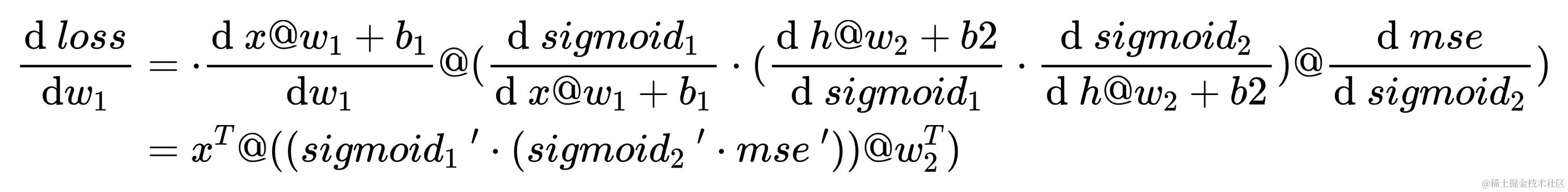

$\frac{\mathrm{d}\ loss}{\mathrm{d} w_{1}}$

对 $w_{1}$ 的求导明显变得复杂了，甚至多了括号。why？因为这可是在矩阵求导，不是标量求导

反正公式在这里了 $\frac{\mathrm{d}\ activation(x@w+b)}{\mathrm{d} x} = activation\ ' @ w^{T}$，所以下面的式子中， $w_{2}^{T}$ 会出现在最后面，这都与矩阵叉乘的计算方式有关

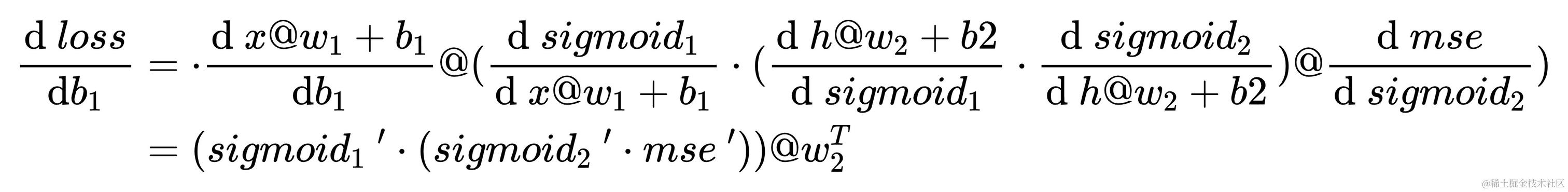

$\frac{\mathrm{d}\ loss}{\mathrm{d} b_{1}}$

这个更没必要多说了吧

更新参数

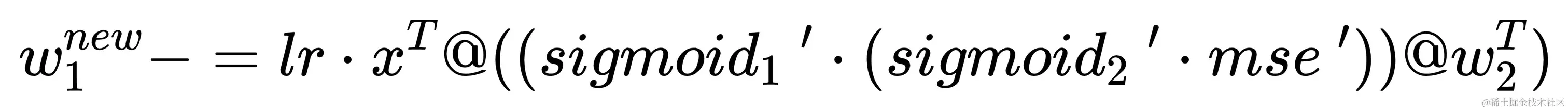

$w_{1}$ 的更新计算方式

$b_{1}$ 的更新计算方式

在《手搓神经网络——BP反向传播》- 高级的 BP 反向传播中，故

• w1更新方式：w1 -= lr * x.T @ (sigmoid.diff(h) * ((sigmoid.diff(pred) * mse.diff(true, pred)) @ w2.T))
• b1更新方式：b1 -= lr * (sigmoid.diff(h) * ((sigmoid.diff(pred) * mse.diff(true, pred)) @ w2.T))

In the End

写的又长又臭的，欸哟喂，我的天呐！！！
