一、基本概述
TM1628A是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED 驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
二、特性说明
-
采用CMOS工艺
多种显示模式（10 段×7 位 ～ 13段×4 位）
最大支持矩阵按键10×2
辉度调节电路（8 级占空比可调）
串行接口（CLK,STB,DIO）
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
内置针对LED反偏漏电导致暗亮问题优化电路
抗干扰能力强
封装形式：SOP28
三、管脚定义
四、管脚引脚定义

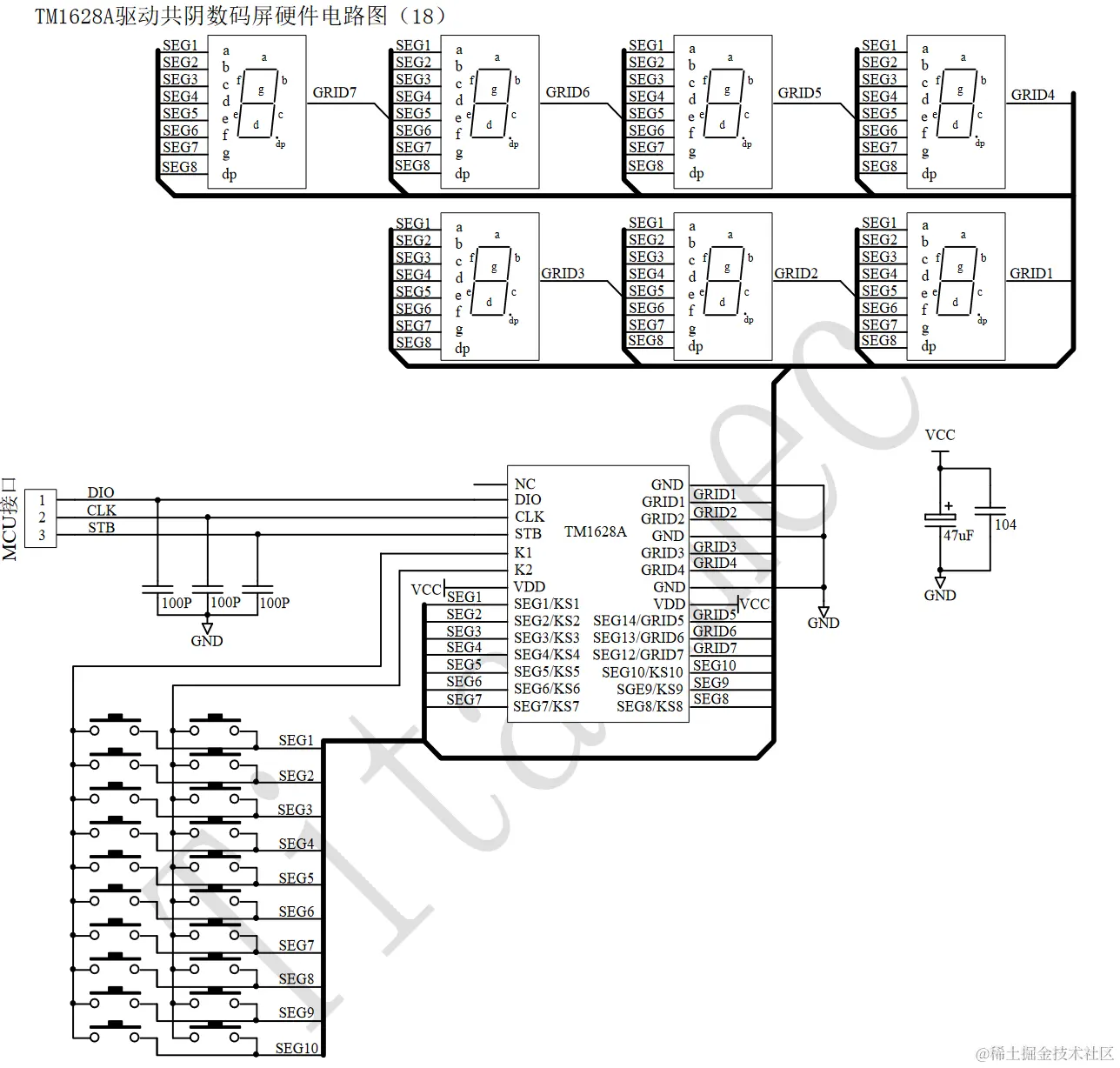

五、应用电路
时序波形图
主要适用于家电设备（智能热水器、微波炉、洗衣机空调、电磁炉）、机顶盒、电子称、智能电表等数码或LED显示设备。
