通过一系列文章记录一下学习 Flutter 的过程，总结一下相关知识点。

在 Flutter 开发中，我们直接接触最多的就是 Widget，那么这些 Widget 具体是如何工作的，以及最后是如何显示到屏幕上的呢？接下来我们就去探索一下 Widget 背后的原理。

什么是三棵树？

简而言之，三棵树存在的目的是为了性能。

我们通过 Widget 构建 UI 的过程中，会形成以 Widget 为节点的树形结构（简称Widget树），在最后渲染到屏幕之前，经过 Flutter framework 的一系列转换，又形成了分别以 Element 和 RenderObject 为节点的树形结构（简称 Element 树和 Render 树），通过这三棵树的协同工作，各司其职，实现了最终的高效渲染的目的。

Widget

是用户界面不可变描述，开发中直接接触的就是Widget；
Element

是 Widget 的实例化对象，作为 Widget树和 Render树之间的协调者，持有了对应的 Widget 和 RenderObject 的引用；
RenderObject

是最终实现界面的布局和绘制的对象，保存了元素的大小、布局等信息；

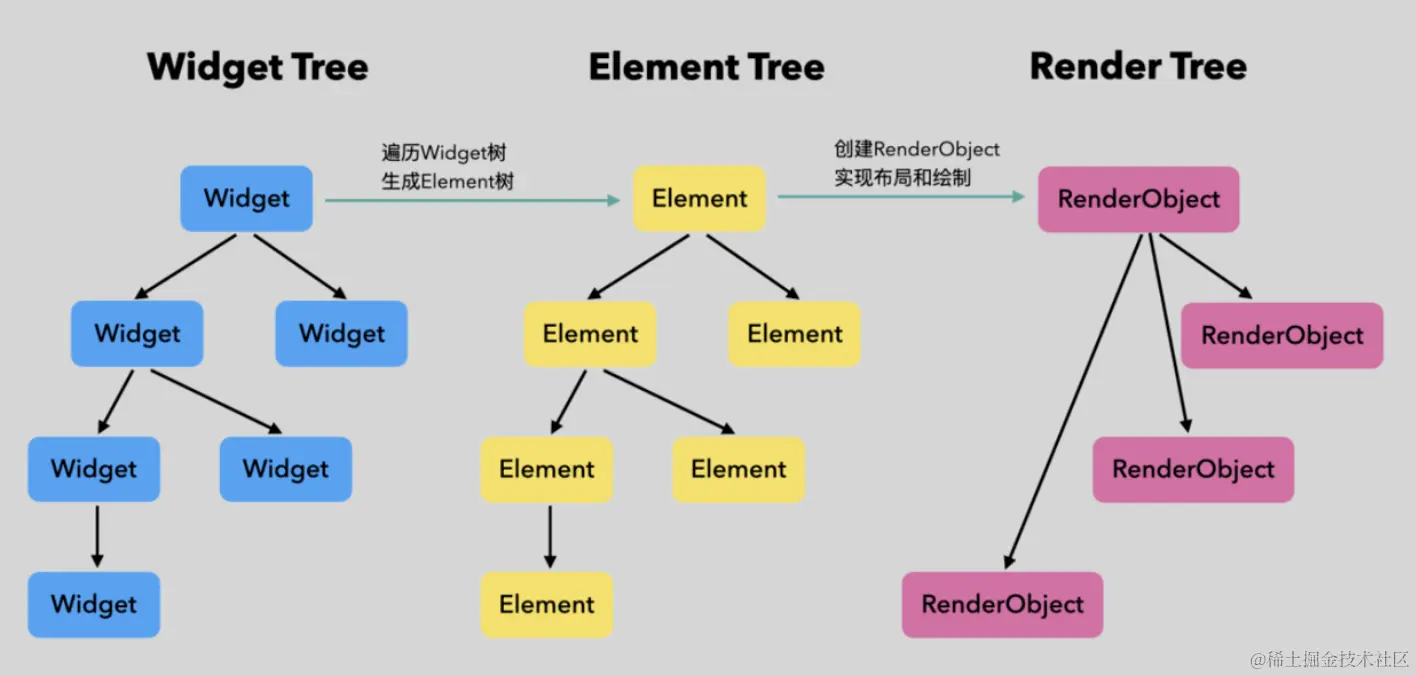

如下图，分别以 Widget、Element、RenderObject 为节点构建的树形结构。

注意，Element Tree与 Widget Tree 的之间节点是一一对应的，但是 Render Tree 与 Element Tree 的节点不是一一对应的，只有继承自 RenderObjectWidget 的Widget 才会有对应的 RenderObject 对象节点。

为了方便理解每个知识点，上文引出的是三棵树的概念，在本篇，将针对围绕其中的 Element 树的职责以及实现原理展开介绍。

Element

由于 Widget 会不断的被重建和销毁，所以 Widget 树是非常不稳定的，那么 Flutter 是如何来维护树形结构的稳定呢，答案就是 Element。Element 就是 Widget 的实例，在树中的位置关系是一一对应的。

Element 有两个主要职责，分别是:

根据 Widget 树的变化来维护 Element 树，包括节点的插入、删除、更新等；
作为 Widget 和 RenderObject 的协调者；

Element 的种类

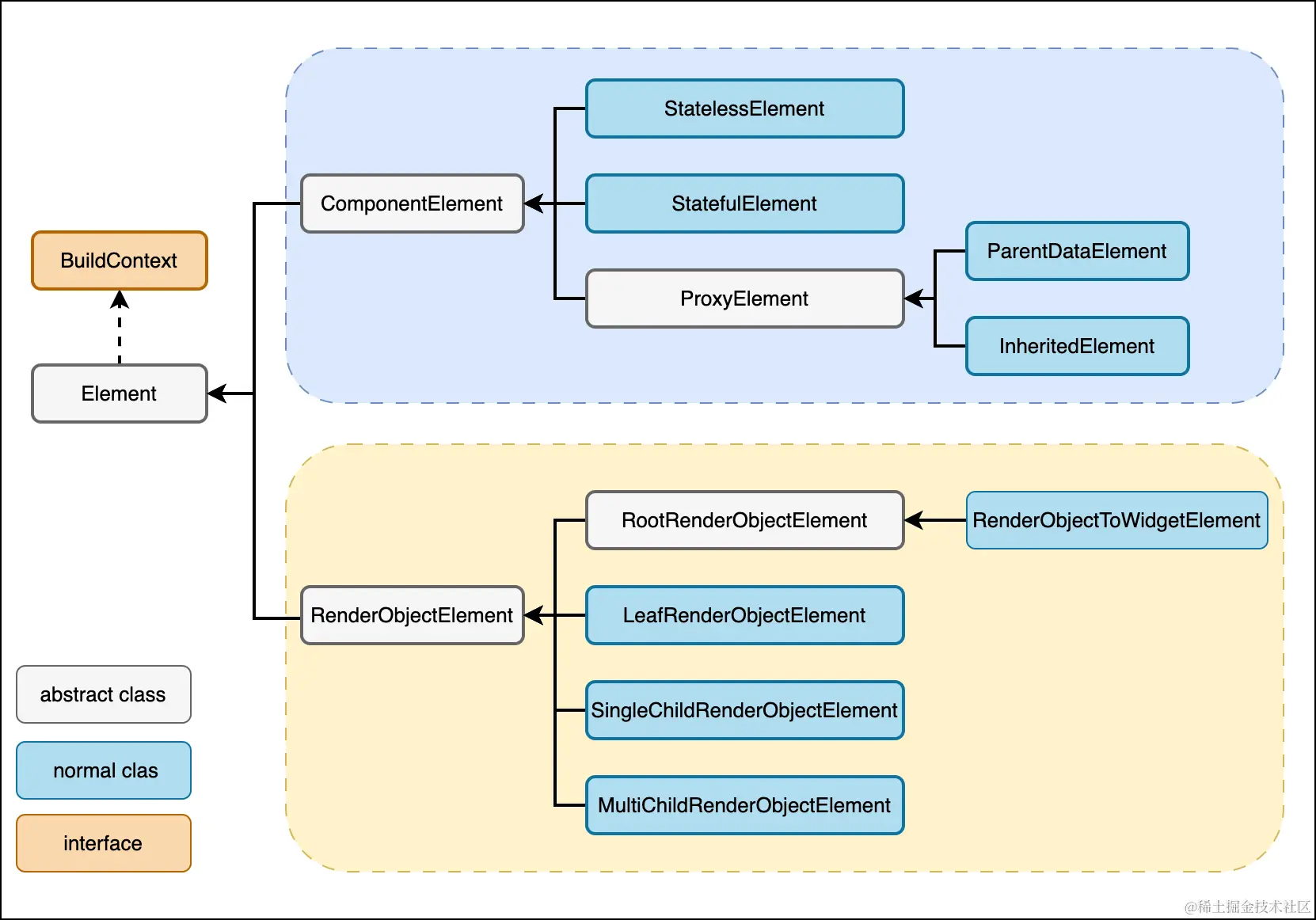

如图所示，Element 从功能上可分为两大类，分别是：

ComponentElement

组合类Element，对应的 Widget 类型是 ComponentWidget

特点：包含一个子节点，其子节点对应的 Widget 需要通过 build 方法去创建。
RenderObjectElement

渲染类 Element，对应的 Widget 类型是 RenderWidget

特点：不同的子类包含的子节点个数不同，如：Leaf （无子节点）、Single(单个子节点）、 Multi (多个子节点）。

图中可以看出，Element 实现了 BuildContext 接口，其实我们在开发 Widget 的过程中，其中 Widget build(BuildContext context) 函数中的参数 context 就是该 Widget 对应的 Element。

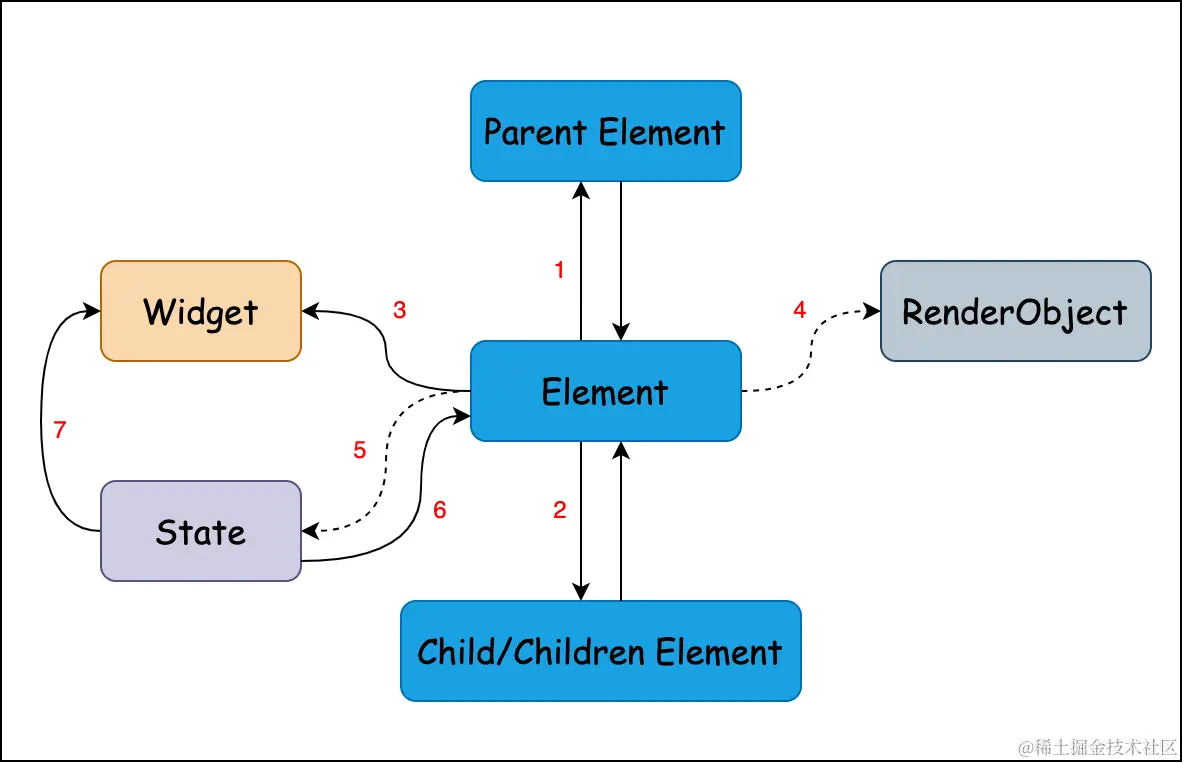

Element 与其他元素的关系

如图，图中的数字索引表示的关系是：

1、2 表示 Element 通过持有 parent、child 指针，从而构成了 Element 树
3、4 表示 Element 持有 Widget、RenderObject 的引用
5、6 表示 State 是绑定在 Element 上的，而不是绑定在 StatefulWidget 上；同时 7 表示 State 也持有 Wdiget；

注意：只有 StatefulElement 才有 State (即 5、6、7），只有RenderObjectElement 才持有 RenderObject (即 4）。

生命周期状态

// ELEMENTS
enum _ElementLifecycle {
  initial,
  active,
  inactive,
  defunct,
}

在 UI 的变化中，一个 Element 对象在其生命周期中共有四个状态：initial、active、inactive、defunct，它们之间的转换关系如图：

下面详细介绍一下每个状态产生的过程，以及涉及到的方法的调用

initial

初始状态，Element 被初始化后的状态

方法调用关系：parent 通过 Element.inflatWidget -> Widget.createElement 创建 child element。

active

活跃状态

方法调用关系：parent 通过 Element.mount 将新创建的 child element 放到 Element Tree 的指定插槽处（slot)，mount 方法会调用 Widget.createRenderObject 创建与 element 相关连的 RenderObject 对象，然后调用 element.attachRenderObject 将 RenderObject 对象插入到 Render Tree 的指定插槽处。此时 element 就处于 active 状态，内容随时可能显示到屏幕上，也可能是隐藏的。

随着 UI 的刷新或状态的变化，Widget Tree 的结构发生了变化，此时也需要构建对应的 Element Tree，此时 parent 会调用 Element.update 方法去更新子节点，update 操作会在在以当前节点为根节点的子树上递归进行，一直到叶子节点；

为了element 的复用，在 Elementre Tree 的重新构建时，会优先尝试旧的 Element Tree 中相同位置的 Element 对象能否复用，能否复用的依据是：调用 Widget.canUpdate 方法，判断new Widget 与 old Widget 的 runtimeType & key 是否相等，相等则更新旧的 Element, 否则创建新的。
inactive

非活跃状态

随着 Widget Tree 的变化，Element 对应的 Widget 有可能被移除了，此时，parent 调用 deactivateChild 方法，源码如下：

  void deactivateChild(Element child) {
    child._parent = null;
    child.detachRenderObject();
    owner!._inactiveElements.add(child);
  }

主要做了三件事：

将 Element 从 Element Tree 中移除，即将 parent 指针置为 null；
将对应的 RenderObject 从 Render Tree 中移除；
将 Element 添加到 owner!._inactiveElements 中，此时，会对以该 Element 为根节点的子树上的所有子节点调用 deactivate 方法，即移除子树。

此时，Element 的状态变为 inactive 状态，会从屏幕上消失，但直到当前动画最后一帧结束执之前仍会保留（保留的目的是：为了避免在一次动画执行过程中反复创建、移除某个element），如果最后一帧动画结束之后它仍旧未变成 active 状态，则会调用它的 unmount 方法彻底将其移除，此时Element 的状态变为 defunct 状态。

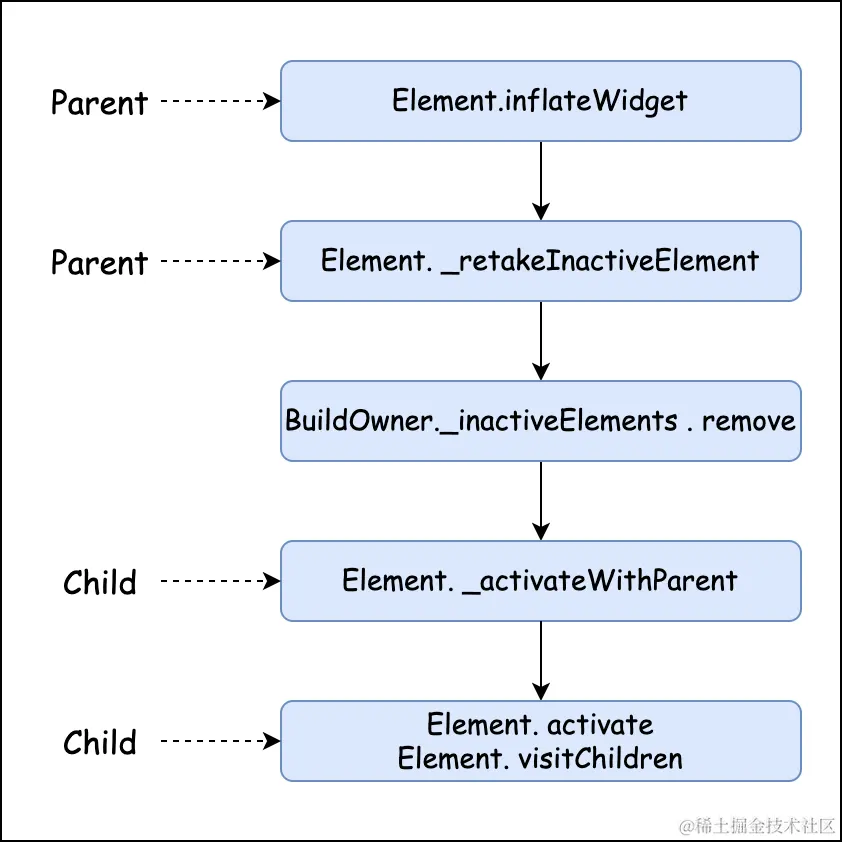

上述提到，Element 仍然能够从 inactive 状态变为 active 状态，前提是其对应的 Widget 的 key 是 GlobalKey，并且又被重新插入到 Element Tree 中，这个过程主要涉及到的方法调用有：

这个过程又做了什么呢？

首先将该 element 从 owner._inactiveElements 中移除
对该 element subtree 上所有子节点重新调用 activate 方法
将对应的 RenderObject 重新插入到 Render Tree 中
此时该 element subtree 又变成了 active 状态，再次显示到屏幕上
defunct

失效状态

变为 inactive 状态的 Element，在最后一帧动画结束之后仍然未变回 active 状态，此时它的状态将变为 dafunct，Element 的生命周期也就彻底结束了。

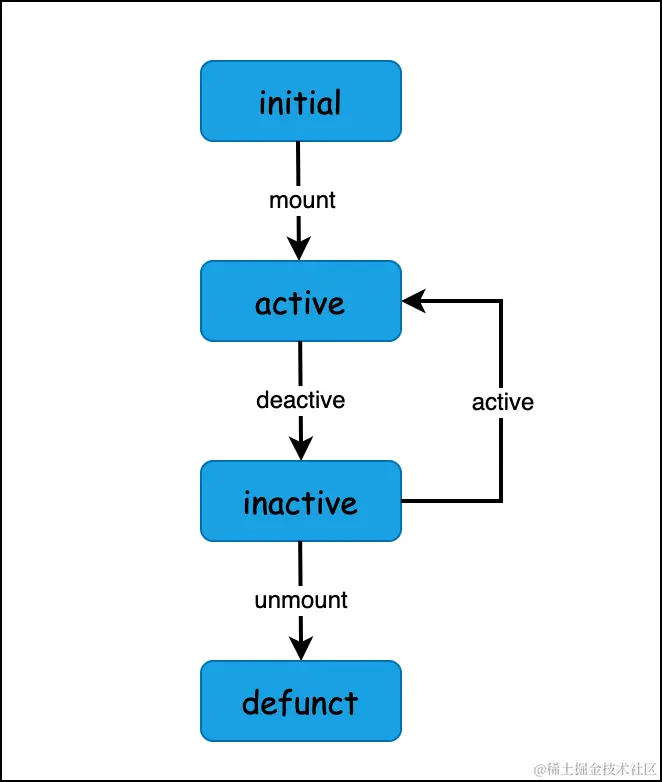

根据以上四个状态之间的切换得知， Element 的生命周期大致流程总结如下图：

接下来针对 Element 中的几个核心方法简要分析一下。

核心方法介绍

updateChild

在 Element Tree 上，parent 节点通过该方法来修改 child 节点对应的 Widget。

源码：（为方便查看，去除了多余的注释和断言）

  Element? updateChild(Element? child, Widget? newWidget, Object? newSlot) {
   	//1. newWidget == null
    if (newWidget == null) {
      if (child != null) {
        deactivateChild(child);//子节点需要被移除
      }
      return null;
    }
    //2. newWidget != null
    final Element newChild;
    //2.1 child != null
    if (child != null) {
      //2.1.1 新旧 widget 相同，直接复用
      if (child.widget == newWidget) {
        if (child.slot != newSlot) {
          //更新插槽
          updateSlotForChild(child, newSlot);
        }
        newChild = child;
       //2.1.2 尝试更新（复用）
      } else if (Widget.canUpdate(child.widget, newWidget)) {
        if (child.slot != newSlot) {
          updateSlotForChild(child, newSlot);
        }
        //使用 newWidget 更新 element
        child.update(newWidget);
        newChild = child;
      } else {
        //2.1.3 销毁旧的，创建新的 element
        deactivateChild(child);
        newChild = inflateWidget(newWidget, newSlot);
      }
    } else {
      //2.2 child == null, 直接创建新的 element
      newChild = inflateWidget(newWidget, newSlot);
    }
    return newChild;
  }

根据方法入参不同，实现了不同的逻辑，官方注释如图：

newWidget == null
- child != null，说明子节点对应的 Widget 被移除了，直接对其调用 deactivateChild

newWidget != null
- child == null, 说明 newWidget 是新插入的 Widget，直接通过 inflateWidget 创建新的子节点 newChild
- child != null, 都不为空，此时又分三种情况
  - child.widget == newWidget 说明新旧 Widget 没有发生变化，child.slot != newSlot 说明插槽位置发生变化，直接更新插槽即可（在兄弟节点之间移动了位置）。
  - 若 Widget 不相同，则通过 Widget.canUpdate 判断是否可以用 newWidget 去更新 child element，如果可以，则直接调用 update 方法更新即可
  - 否则，需要先将 child element 移除，在使用 newWidget 创建新的 child element 节点。

update

在上面 updateChild 方法中，可知，如果新旧 Widget.[runtimeType & key] 相等，则会走到该方法，Element 的不同子类需要该方法。

Element 父类

源码：

  void update(covariant Widget newWidget) {
    _widget = newWidget;
  }

父类中，只是根据传入的 newWidget 对_widget 属性更新。

StatelessElement

源码：

void update(StatelessWidget newWidget) {
  super.update(newWidget);
  //重建
  rebuild(force: true);
}

通过 rebuild 方法重建 child Widget，rebuild 方法下面会介绍，最终会调用到我们写的 build 方法。

StatefulElement

源码：

  void update(StatefulWidget newWidget) {
    super.update(newWidget);
    //先获取旧的 Widget
    final StatefulWidget oldWidget = state._widget!;
    //使用 newWidgt 更新 state 的 _widget 属性
    state._widget = widget as StatefulWidget;
  	//调用 State 的生命周期方法 didUpdateWidget
    state.didUpdateWidget(oldWidget) as dynamic;
    //重建
    rebuild(force: true);
  }

StatefulElement 比 StatelessElement 稍微复杂一点，需要处理 State。

小结：

StatelessElement 和 StatefulElement 都继承自 ComponentElement，属于组合型Element，都会在 update 方法中执行 rebuild，从而重新 build child widget。

RenderObjectElement

源码：

  @override
  void update(covariant RenderObjectWidget newWidget) {
    super.update(newWidget);

    _performRebuild(); // calls widget.updateRenderObject()
  }

  void _performRebuild() {
    (widget as RenderObjectWidget).updateRenderObject(this, renderObject);
    super.performRebuild(); // clears the "dirty" flag
  }

不同于组合型 Element，渲染型 Element 的 update 操作会调用 Widget.updateRenderObject 方法来更新 renderObject 对象。

SingleChildRenderObjectElement

源码：

  @override
  void update(SingleChildRenderObjectWidget newWidget) {
    super.update(newWidget);
    //会对子节点调用 updateChild 方法。
    _child = updateChild(_child, (widget as SingleChildRenderObjectWidget).child, null);
  }

MultiChildRenderObjectElement

源码：

  @override
  void update(MultiChildRenderObjectWidget newWidget) {
    super.update(newWidget);
    final MultiChildRenderObjectWidget multiChildRenderObjectWidget = widget as MultiChildRenderObjectWidget;
    //会通过 updateChildren 方法处理子节点的插入、移动、更新、删除等操作。
    _children = updateChildren(_children, multiChildRenderObjectWidget.children, forgottenChildren: _forgottenChildren);
    _forgottenChildren.clear();
  }

具体细节，可查看 updateChildren 源码。

inflateWidget

该方法的主要作用是：根据传入的 newWidget 生成对应的 Element，并将其挂载（mount）到 Element Tree 上。

源码：

  Element inflateWidget(Widget newWidget, Object? newSlot) {
      final Key? key = newWidget.key;
    	//key 是 GlobalKey，则考虑复用
      if (key is GlobalKey) {
        //从 inactive elements 中查找是否有 inactive 状态的节点（即刚被从树上移除的）
        final Element? newChild = _retakeInactiveElement(key, newWidget);
        if (newChild != null) {
          //找到了，则激活
          newChild._activateWithParent(this, newSlot);
          //并调用 updateChild 方法进行更新
          final Element? updatedChild = updateChild(newChild, newWidget, newSlot);
          return updatedChild!;
        }
      }
    	//创建新的 element
      final Element newChild = newWidget.createElement();
    	//挂载到指定插槽
      newChild.mount(this, newSlot);
      return newChild;
  }

mount

源码：

  void mount(Element? parent, Object? newSlot) {
    //设置 _parent 等属性，将 Element 关联到 Element Tree 上
    _parent = parent;
    _slot = newSlot;
    //此时状态为 active
    _lifecycleState = _ElementLifecycle.active;
    _depth = _parent != null ? _parent!.depth + 1 : 1;
    if (parent != null) {
      _owner = parent.owner;
    }

    final Key? key = widget.key;
    // 将 GlobalKey 注册到 owner 中
    if (key is GlobalKey) {
      owner!._registerGlobalKey(key, this);
    }
    _updateInheritance();//只是继承父节点的 _inheritedWidgets（实现如下）
    attachNotificationTree();
  }

  void _updateInheritance() {
    assert(_lifecycleState == _ElementLifecycle.active);
    _inheritedWidgets = _parent?._inheritedWidgets;
  }

调用时机：

Element 首次被创建后被插入到 Element Tree 上时会调用该方法，此时 elelment 的状态变为 active。

ComponentElement

源码:

  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    _firstBuild();
  }

  void _firstBuild() {
    // StatefulElement overrides this to also call state.didChangeDependencies.
    rebuild(); // This eventually calls performRebuild.
  }

组合型 Element 会在挂载时候执行 _firstBuild -> rebuild 操作，下面会具体分析 rebuild 方法。

RenderObjectElement

源码:

  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    //创建 RenderObject 对象
    _renderObject = (widget as RenderObjectWidget).createRenderObject(this);
		//将其插入到 Render Tree 上的指定插槽除
    attachRenderObject(newSlot);
    super.performRebuild(); // clears the "dirty" flag
  }

	//父类的
  void performRebuild() {
    _dirty = false;
  }

makeNeedsBuild

源码:

  void markNeedsBuild() {
    if (_lifecycleState != _ElementLifecycle.active) {
      return;
    }
    if (dirty) {
      return;
    }
    //标记成 dirty
    _dirty = true;
    //并添加到了 owner 的 _dirtyElments 中，以便在下一帧 rebuild
    owner!.scheduleBuildFor(this);
  }

	//BuildOwner
  void scheduleBuildFor(Element element) {
    _dirtyElements.add(element);
    element._inDirtyList = true;
  }

主要作用是：将 element 标记成 dirty，并添加到全局的列表中，以便在下一帧 rebuild。

该方法的调用场景有：

Element.reassemble ( debug hot reload )
Element.didChangeDependecies
StatefulElement.activate
State.setState

rebuild

源码:

  void rebuild({bool force = false}) {
    if (_lifecycleState != _ElementLifecycle.active || (!_dirty && !force)) {
      return;
    }
    //只有是活跃的、脏节点才调用
		performRebuild();
  }

调用场景有：

BuildOwner.buildScope 方法内只针对加入到 _dirtyElements 中的脏节点调用
ComponentElement.mount
ComponentElement.update

performRebuild

Element 父类

源码：

  void performRebuild() {
    //在父类中只是清空 dirty 标记
    _dirty = false;
  }

ComponentElement 父类

源码：

  void performRebuild() {
    //[StatelessWidget.build] or [State.build]
    Widget? built = build();
    super.performRebuild(); // clears the "dirty" flag
    //更新 child element
   	_child = updateChild(_child, built, slot);
  }

class StatelessElement extends ComponentElement {
  @override
  Widget build() => (widget as StatelessWidget).build(this);
}

class StatefulElement extends ComponentElement {
  @override
  Widget build() => state.build(this);
}

作用：调用 build() 方法生成新的 Widget，然后调用 updateChild 去更新 child element。

RenerObjectElement 父类

源码：

  void performRebuild() {
    (widget as RenderObjectWidget).updateRenderObject(this, renderObject);
    super.performRebuild(); // clears the "dirty" flag
  }

//例如：
class CustomPaint extends SingleChildRenderObjectWidget {
  void updateRenderObject(BuildContext context, RenderCustomPaint renderObject) {
    renderObject
      ..painter = painter
      ..foregroundPainter = foregroundPainter
      ..preferredSize = size
      ..isComplex = isComplex
      ..willChange = willChange;
  }
}

渲染类 Element，只是调用了 Widget 的 updateRenderObject 更新 renderObject 对象，具体实现可由子类自定义。

上面针对 Element 中的核心方法进行了简单的介绍，具体看某个方法已经能了解了它的职责，但是具体什么时机调用这一系列方法还是比较混乱，下面通过生命周期的视角来将这些方法串联起来。

Element 生命周期流程

一个Element 的生命周期过程中会经历：创建、更新、重建、销毁等流程，下面针对这几个流程来分别梳理下各自的方法调用情况。

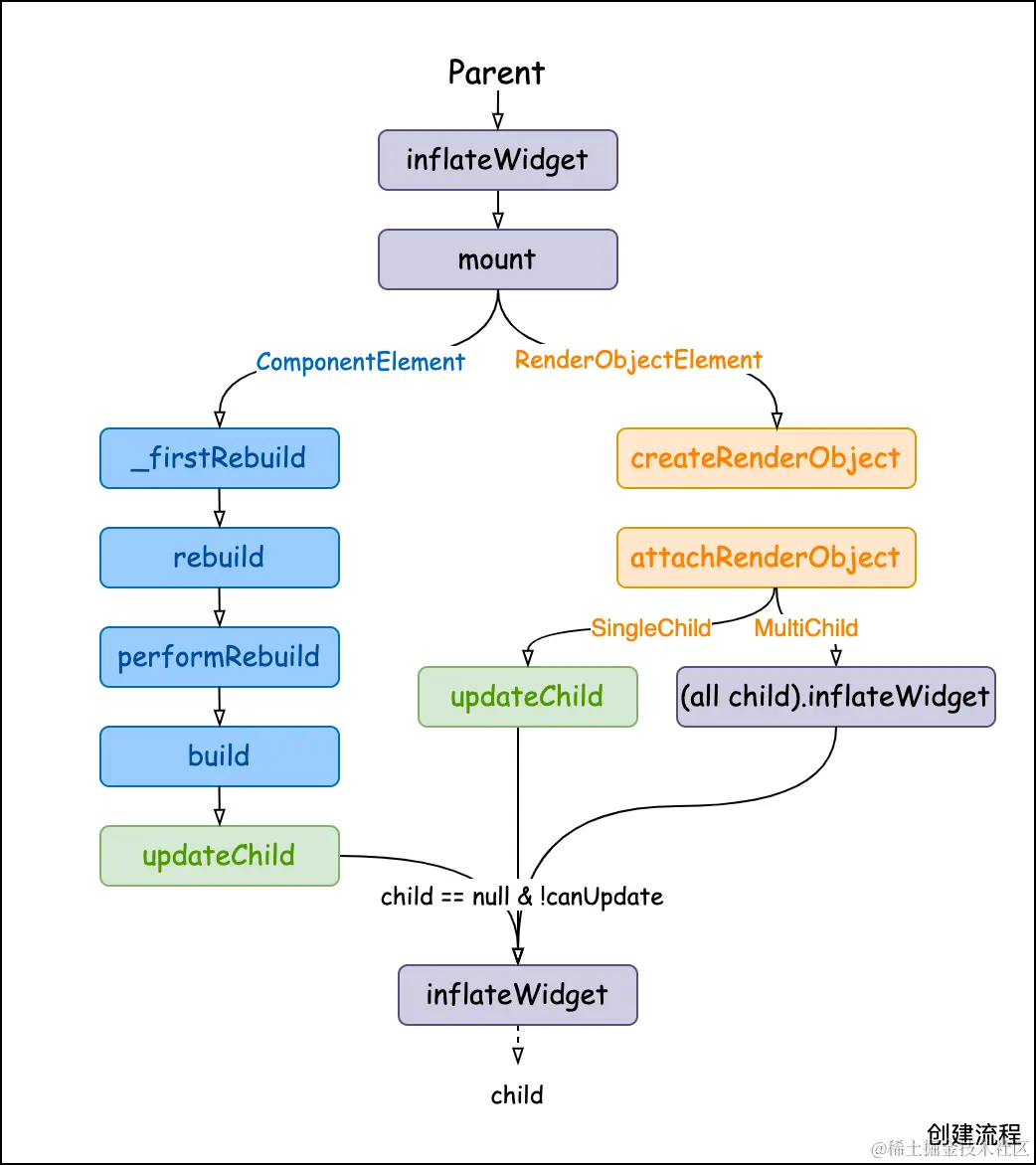

创建流程

起源于父节点调用 inflateWidget，创建出子节点 element，并被挂载到 Element Tree 中。

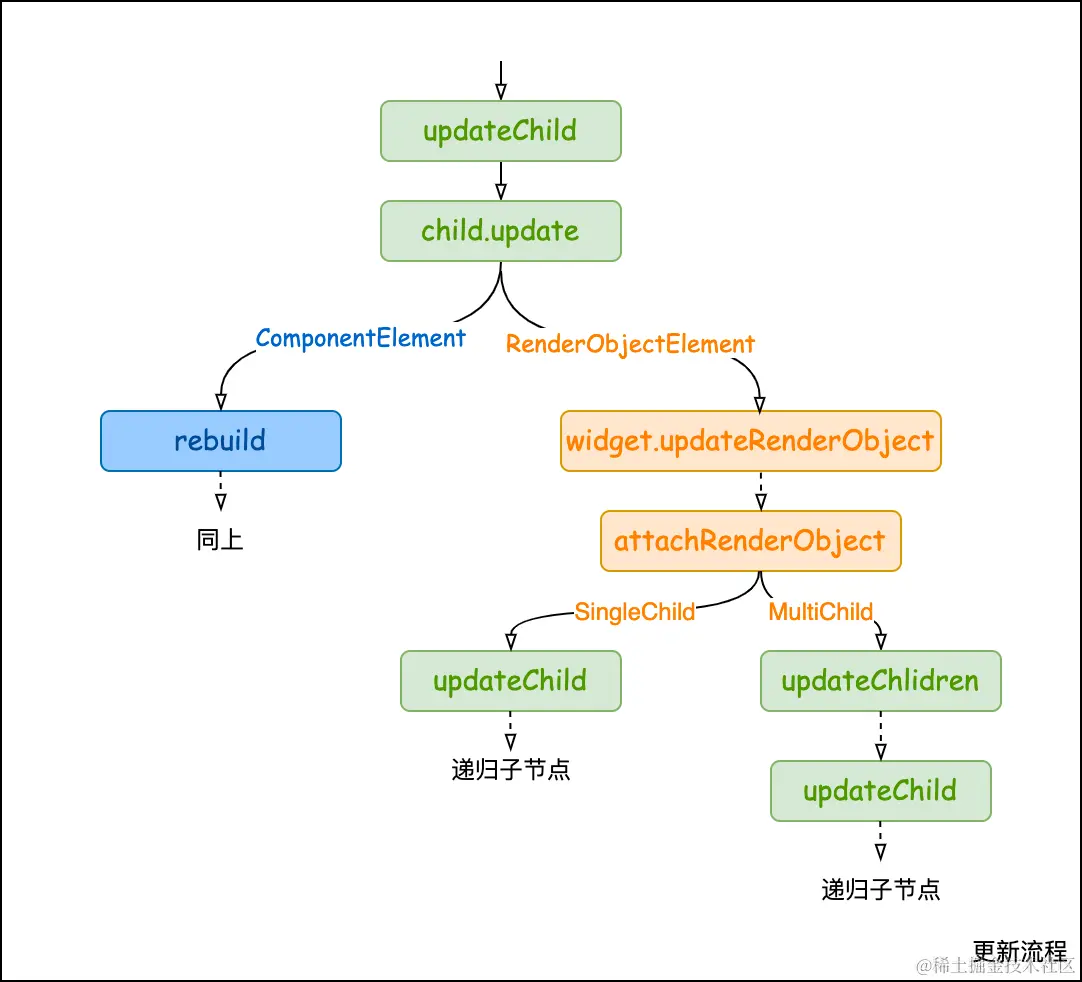

更新流程

若新旧 Widget 的 [runtimeType && key] 相等，则父节点通过 child.update 触发子 Element 的更新。

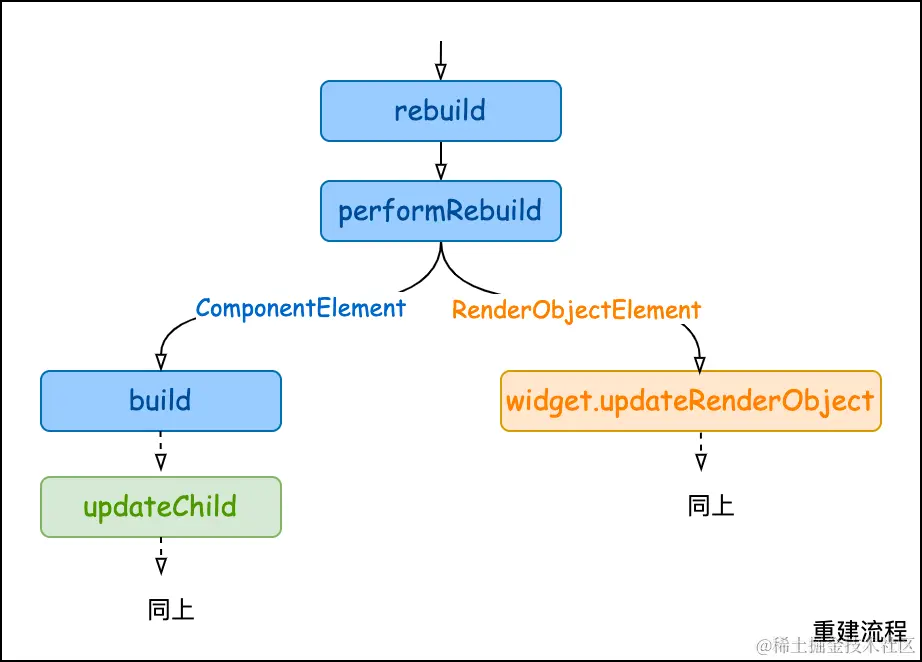

重建流程

rebuild 方法被调用时的重建流程。

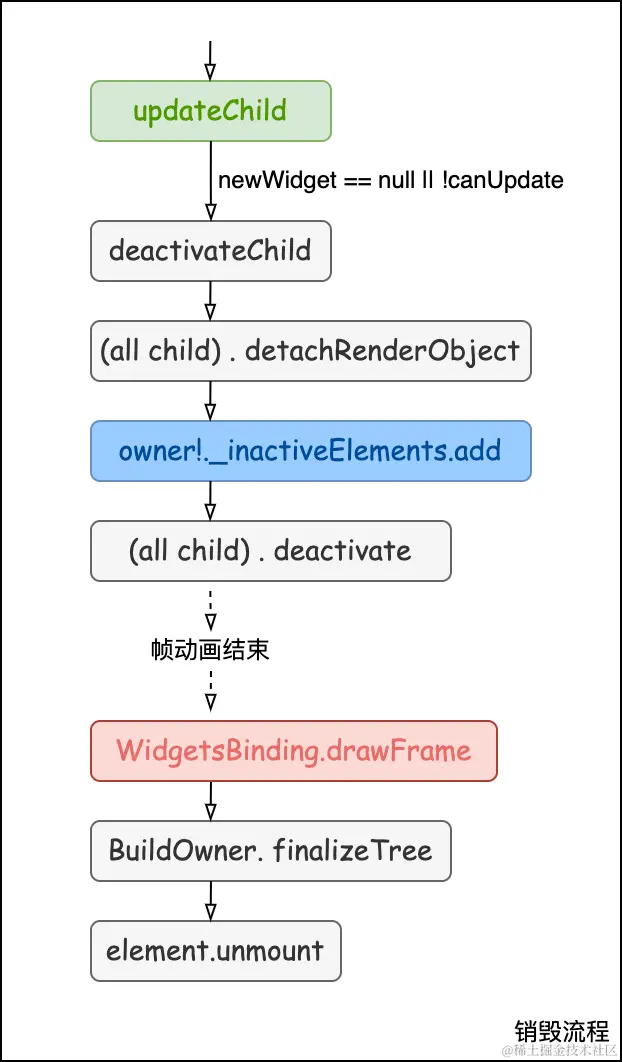

销毁流程

随着 UI 的变化，element 节点及其子树会被移除。

以上通过 Element 的生命周期的视角，将 Element 中的核心方法调用流程进行了简要的总结，至此，对 Flutter 三棵树中 Element 的整体面貌有了进一步的认识。

小结

Element 与 Widget 是一一对应的，类似 json 与 object 的关系。
Widget 是无状态的，Element 是有状态的。Widget 随着 UI 的刷新会被不断的重建，但 Element 是能够被复用的，这也是 Element 存在的必要性，保证了 Flutter 树形结构的稳定；
只有 RenderObjectElment 才有对应的 renderOjbect 对象；
Element 作为 Widget 与 RenderObject 之间的协调者，会根据 Widget Tree 的变化对 Element Tree 做出更新，同时对 Render Tree 进行更新。

4.学习Flutter -- Element 的作用

什么是三棵树？

Element

Element 的种类

Element 与其他元素的关系

生命周期状态

核心方法介绍

updateChild

update

Element 父类

StatelessElement

StatefulElement

RenderObjectElement

SingleChildRenderObjectElement

MultiChildRenderObjectElement

inflateWidget

mount

ComponentElement

RenderObjectElement

makeNeedsBuild

rebuild

performRebuild

Element 父类

ComponentElement 父类

RenerObjectElement 父类

Element 生命周期流程

创建流程

更新流程

重建流程

销毁流程

小结
