上一篇文章我们使用 svg 绘制好了静态的图形，本篇文章将通过给静态图形添加动画效果，以实现如下所示的 MG 动画：

svg 实现动画的方式不止一种，我将会通过多种方式给不同的元素添加动画效果以展示它们的用法。

使用 css

从 SVG2 开始，原本在元素上使用的形变属性 transform 可以通过 css 来设置了，不过要注意用法有些许差别，比如以 css 的形式设置时值需要添加单位。顺便说一句，一旦某个元素应用了形变，该元素内部就会建立一个新的坐标系统，其后续的变化会基于新创建的坐标系。（关于 css 中 transform 与坐标系的更多细节，可浏览《css3 实现一个旋转的掘金方块》）

十字

给定义了十字形的 <g> 元素一个 id，然后在 <style> 中定义动画，通过 transform-origin 将形变的中心点从默认的用户坐标系左上角移动到中心点，然后添加帧动画 rotate-ani。给 rotate-ani 设置动画时间为 2s，同时在 25% 时就逆时针旋转 45°，保持到 100%，这样就有了旋转后停顿的效果，forwards 则是让动画停止时保持最后一帧的状态，因为动画设置了 infinite 是循环的，所以此处其实可以不设置 forwards ：

<!-- 代码片段 1.1 -->
<style>
  #cross {
    transform-origin: 400px 300px;
    animation: rotate-ani 2s ease-out forwards infinite;
  }

  /* 逆时针旋转 45° */
  @keyframes rotate-ani {
    25%,
    100% {
      transform: rotate(-45deg);
    }
  }
</style>

<svg width="100%" height="600" viewBox="0 0 800 600">
  <!-- 十字 -->
  <g id="cross" stroke-width="8" stroke="#FAB748">
    <!-- 省略 -->
  </g>
</svg>

中心圆

将之前绘制好的位于图形中心的 4 个半圆组成一组，包裹在 <g id="mid-circle"> 内，统一添加样式，同样是先将形变中心移到用户坐标系的中心点，然后通过 transform: scale(0) rotate(90deg); 让中心圆先缩小到看不见，并呈现顺时针旋转 90° 的状态，然后在帧动画中将 25% 时的状态设置成动画开始时状态，以保证等待十字形的旋转结束后再开始中心圆动画，结束状态为 scale(1) 以及默认的 rotate(0)，即恢复原来的大小和旋转角度：

<!-- 代码片段 1.2 -->
<style>
  #mid-circle {
    transform-origin: 400px 300px;
    transform: scale(0) rotate(90deg);
    animation: rotation-occurs 2s ease-out infinite;
  }

  /* 旋转变大出现 */
  @keyframes rotation-occurs {
    25% {
      transform: scale(0) rotate(90deg);
    }
    50%,
    100% {
      transform: scale(1);
    }
  }
</style>

<!-- 中间的圆 -->
<g id="#mid-circle">
  <!-- 紫色大半圆 -->
  <!-- 蓝色大半圆 -->
  <!-- 紫色小半圆 -->
  <!-- 蓝色小半圆 -->
</g>

目前实现的动画效果如下：

左右两端大三角形

以左上角黄色三角为例，剩余 3 个三角形的动画以此类推。通过 transform-origin 将形变的起始点移动到三角形的顶点，然后在动画的前 25% 的范围内保持隐藏，25% ~ 50% 时进行伸展动画，之后保持动画结束时的状态：

<!-- 代码片段 1.3 -->
<style>
  #left-top-triangle {
    transform-origin: 316px 216px;
    transform: scale(0);
    animation: extend 2s ease-out infinite;
  }

  /* 伸展出现 */
  @keyframes extend {
    25% {
      transform: scale(0);
    }
    50%,
    100% {
      transform: scale(1);
    }
  }
</style>
<path id="left-top-triangle" d="M 316 300 l 0 -84 l -84 84 Z"></path>

上下两端小正方形

以左上角蓝色正方形为例，添加一个从正方形左下角开始的放大出现效果，extend 动画在代码片段 1.3 中已定义，hide-to-appear 只是设置了一个透明度的变化：

<!-- 代码片段 1.4 -->
<style>
  #left-top-square {
    opacity: 0;
    /* x = 400 - 42; y = 300 - 84 */
    transform-origin: 358px 216px;
    animation: extend 2s ease-out infinite,
      hide-to-appear 2s ease-out infinite;
  }
  /* 隐藏到出现 */
  @keyframes hide-to-appear {
    25% {
      opacity: 0;
    }
    50%,
    100% {
      opacity: 1;
    }
  }
</style>

<!-- 左上角蓝色正方形  -->
<use id="left-top-square" x="358" y="174" href="#blueRect"></use>

给其它 3 个小正方形添加动画的方法类似，无非是调整下形变的原点坐标，不再赘述。

剪切小三角形

同样以左上角的橘色小三角形为例，添加的动画效果是从左上方渐显移入：

<!-- 代码片段 1.5 -->
<style>
  #left-top-s-triangle {
    /* x = 400 - 84 - 42; y = 300 - 84 - 42 */
    opacity: 0;
    transform: translate(-42px, -42px);
    animation: hide-to-appear 2s ease-out infinite,
      move-to-right-bottom 2s ease-out infinite;
  }
  @keyframes move-to-right-bottom {
    25% {
      transform: translate(-42px, -42px);
    }
    50%,
    100% {
      transform: translate(0, 0);
    }
  }
</style>
<!-- 左上角剪切三角 -->
<g
  id="left-top-s-triangle"
  clip-path="url(#cut-off-left-top)"
  fill="#FAB748"
  >
  <!-- 省略 -->
</g>

translate(x, y) 如果只设置 x，则 y 默认为 0。

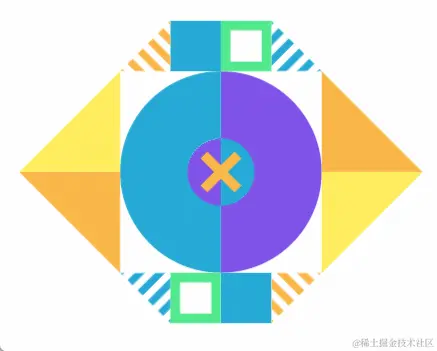

至此，动画效果如下：

使用 svg 内置的动画元素

四周小圆

现在介绍如何使用 svg 内置的动画元素来实现位于四周的小圆动画。svg 的内置动画元素除了包括本次案例中会使用的 <animate>、<animatetransform> 和 <animateMotion>，还有个 <set>，它们都是基于 SMIL(Synchronized Multimedia Integration Language，同步多媒体集成语言) 实现的。SMIL 是 W3C 推荐的可扩展标记语言，用于描述多媒体演示，由 XML 编写。使用动画元素时，直接在需要添加动画效果的元素内使用即可：

animate

左上角的小圆我使用 <animate> 来实现动画：

<!-- 代码片段 2.1 -->
<!-- 左上小圆 -->
<use x="232" y="132" href="#blueCircle">
  <animate
    attributeName="x"
    values="316; 232; 232"
    keyTimes="0; 0.2; 1"
    dur="2s"
    repeatCount="indefinite"
    fill="freeze"
    ></animate>
  <animate
    attributeName="y"
    values="216; 132; 132"
    keyTimes="0; 0.2; 1"
    dur="2s"
    repeatCount="indefinite"
    fill="freeze"
    ></animate>
</use>

介绍下用到的属性：

• attributeName：指定要让哪个属性发生变动从而产生动画；
• values：动画期间被修改的属性的值，通过 ; 分割。如果只有初始和最终值，可以用 from/ to 属性替代；
• keyTimes：用于控制动画的快慢，它的值与 values 的值一一对应，并且为 [0, 1] 之间的浮点数。比如在 values 中，定义了 2 个 232，与之对应的 keyTimes 中的值为 0.2 和 1，代表动画在 2s * 0.2 即 0.4s 内就完成了，剩下的 1.6s（2s * 0.8）内 x 都维持 232 数值不变；
• dur：动画的持续时间；
• repeatCount：动画的重复次数，为 indefinite 则代表无限重复；
• fill：定义动画的最终状态，为 freeze 则表示保持最后一帧的状态，如果是 remove 则代表回到第一帧。

另外，还有个没有用到但比较有用的 begin 属性，可以控制动画的开始条件，值可以是时间，比如 1s，或是某个事件，比如 cross.click，代表点击了 id 为 cross 元素后触发。

animateTransform

小圆的移动除了可以通过改变属性 x、y 实现，也可以通过像代码片段 1.5 中的剪切三角形动画那样，通过 transform 的 translate 实现，只不过这里我选择使用专门用来定义平移、旋转、缩放等形变动画的元素 <animateTransform>，相比 <animate>，它多了个 type 属性用以指定是那种形变，并且需注意一个元素内只能添加一次 <animateTransform>，如果定义多个，后定义会覆盖之前的定义 ：

<!-- 代码片段 2.2 -->
<!-- 左下小圆 -->
<use x="232" y="468" href="#blueCircle">
  <animateTransform
    attributeName="transform"
    type="translate"
    values="84, -84; 0, 0; 0, 0"
    keyTimes="0; 0.2; 1"
    dur="2s"
    repeatCount="indefinite"
    ></animateTransform>
</use>

可以对比下代码片段 1.5，看看使用 css 和 svg 内置动画元素在的区别。

掘金 logo

以左边的 logo 为例，介绍如何使用 <animateMotion> 添加沿着指定路径移动的动画。注意，添加动画的元素的坐标原点，会影响到运动路径，所以我将 <image> 的 x、y 的值均设置为了 0：

<!-- 代码片段 2.3 -->
<!-- 左边 logo -->
<image x="0" y="0" href="../imgs/juejin.png" width="40">
  <animateMotion
    path="M 0 400, 50 340, 100 360, 150 300, 200 350, 230 300, 214 286"
    dur="2s"
    keyPoints="0; 0.5; 1; 1"
    keyTimes="0; 0.6; 0.8; 1"
    repeatCount="indefinite"
    ></animateMotion>
</image>

• path 指定运动的路径，其值和 <path> 中的 d 属性是一样的。如果想查看路径的轨迹，可以专门定义一个 <path>：

<!-- 代码片段 2.3.1 -->
<path
  d="M 0 400, 50 340, 100 360, 150 300, 200 350, 230 300, 214 286"
  fill="none"
  stroke="red"
></path>

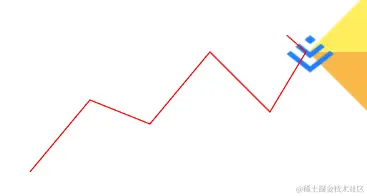

下图中的红色折线即为动画的路径：

如果路径已经在其它地方定义好了，则也可以通过 <mpath> 直接引用：

<!-- 代码片段 2.3.2 -->
<path
  id="logo-path"
  d="M 0 400, 50 340, 100 360, 150 300, 200 350, 230 300, 214 286"
  fill="none"
  stroke="red"
  ></path>

<image x="0" y="0" href="../imgs/juejin.png" width="40">
  <animateMotion
    dur="2s"
    keyPoints="0; 0.5; 1; 1"
    keyTimes="0; 0.6; 0.8; 1"
    repeatCount="indefinite"
    >
    <mpath href="#logo-path"></mpath>
  </animateMotion>
</image>

• keyPoints 配合前面介绍过的 keyTimes 可以对运动的快慢进行管理，它的值也是一个列表，列表中的值处于 0 到 1 之间，以 ; 间隔。比如 keyPoints 设置的 0.5 对应 keyTimes 的 0.6，意为完成路径的前半段动画所用的时间占全程（2s）的 60%，比较慢；之后 keyPoints 设置了两个 1，对应的 keyTimes 为 0.8 和 1，意味着在 1.6s（2s * 0.8） 时，logo 就来到了路径终点，然后停留 0.4s（2s * 0.2）。

动画和添加动画的元素也可以分开定义，通过 href 建立关联：

<!-- 代码片段 2.3.3 -->
<image id="logo" x="0" y="0" href="../imgs/juejin.png" width="40"></image>

<animateMotion
  href="#logo"
  path="M 0 400, 50 340, 100 360, 150 300, 200 350, 230 300, 214 286"
  dur="2s"
  keyPoints="0; 0.5; 1; 1"
  keyTimes="0; 0.6; 0.8; 1"
  repeatCount="indefinite"
  ></animateMotion>

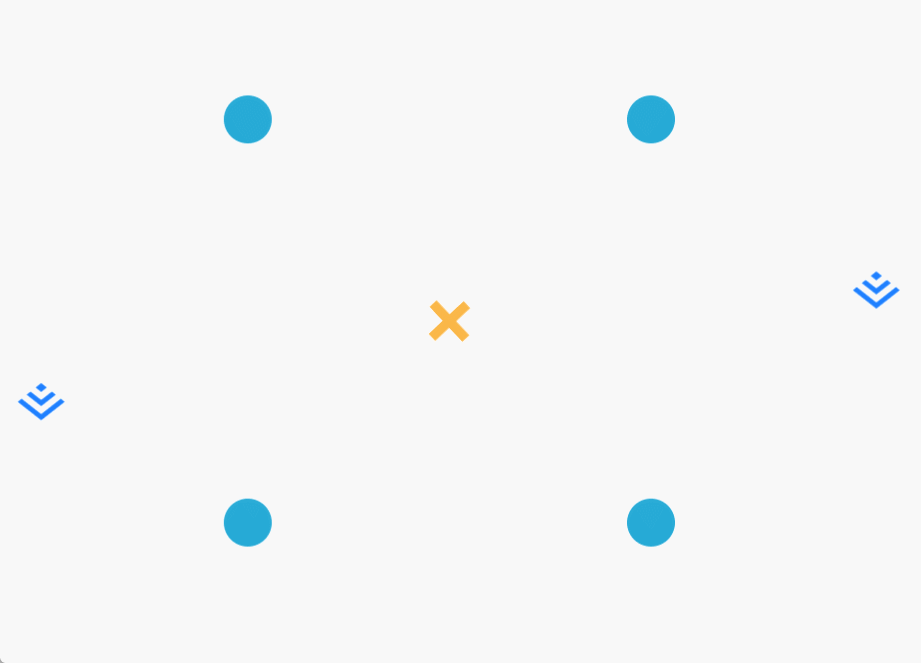

至此，动画效果如下：

使用 js

最后，我使用 js 库 snap.svg 给右下角的签名添加上动画，需要先引入库文件（snap.svg 也可用于创建 svg）：

<!-- 代码片段 3 -->
<svg id="ma-canvas" width="100%" height="600" viewBox="0 0 800 600">
   <text id="signature" x="800" y="580" font-size="12" fill="#26AAD6">
        <!-- 省略 -->
    </text>
 </svg>

<script src="../js/snap.svg-min.js"></script>
<script>
  window.onload = function () {
    const svg = Snap('#ma-canvas')
    const signature = svg.select('#signature')

   Snap.animate(
      [1000, 0],
      [800, 1],
      val => {
        signature.attr({
          x: val[0],
          opacity: val[1]
        })
      },
      2000,
      mina.easeout,
      () => {
        console.log('动画结束')
      }
    )
  }
</script>

给 <svg> 和需要添加动画的 <text> 增加 id 属性后，就可以先通过 Snap() 获取到 svg，再通过 svg.select() 获取到签名。之后使用 Snap.animate() 这个 api，就可以添加让签名从右向左平移出现的动画了。 介绍下 Snap.animate() 的参数：

• 前 2 个参数可以直接是个数字，或是如上所示的数组，分别代表要改变的属性的初始值和最终值；
• 第 3 个参数是个回调函数 setter，Snap.animate 的底层实现依靠的是之前在制作 canvas 动画时介绍过的 requestAnimationFrame，所以每秒钟会调用 60 次 setter，每次调用会传入参数 val，是在对应时刻的第 1 个参数到第 2 个参数的过渡值，我们在 setter 中通过设置属性的方法将 val 的值赋给签名，就可以得到动画了；
• 第 4 个参数为动画持续时间，单位为 ms；
• 第 5 个参数为可选参数，是动画曲线，其值可参见官网关于 mina 的内容；
• 第 6 个参数为可选参数，为动画结束时执行的回调。
