前阵子刚好是中秋佳节，我就用 canvas 实现了个卫星绕月的小动画，本篇文章就来一步步复盘实现的过程。

定义画布

在 MDN 里有关于 canvas 的教程文章，开头的第一句话如下：

<canvas>是一个可以使用脚本 (通常为JavaScript) 来绘制图形的 HTML 元素。

也就是说 <canvas> 和诸如 <img> 等一样，都是 html 的元素，都可以有 id 等属性，被所有主流的浏览器支持。要使用 canvas 绘图，首先就需要在 html 中放上 <canvas> 标签，作为相当于画布的存在。这块画布默认宽 300px，高 150px，我们可以通过属性 width 和 height 来改变默认的宽高，值不需要跟上单位，在 canvas 中，默认单位为 px：

<body>
  <canvas id="canvas" width="400" height="400">
    让我看看是谁不支持 canvas
  </canvas>
</body>

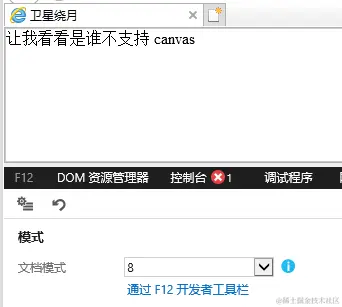

“让我看看是谁不支持 canvas”是 canvas 的替代内容，当遇到一些古董级别的浏览器 —— 比如 ie8 —— 不支持 canvas 时显示：


注意，闭合标签 </canvas> 是不能省略的，否则文档的其余部分都会被认为是 canvas 的替代内容。

我们可以给 <canvas> 添加样式，以模拟宇宙的背景颜色：

body {
  margin: 0;
}
#canvas {
  background-color: darkslateblue;
}

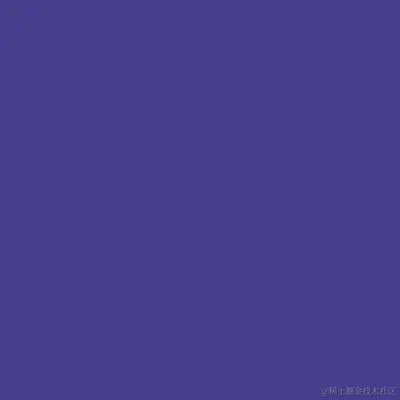

效果如下：


获取渲染上下文对象

canvas 的绘图能力，需要调用 API 来实现，这些 API 都被封装到了渲染上下文对象中，我们可以通过 canvas.getContext('2d') 来获取该对象：

window.onload = function () {
  const canvas = document.getElementById('canvas')
  // 判断是否支持 canvas
  if (!canvas.getContext) {
    return
  }
  const ctx = canvas.getContext('2d')
  // 具体绘制...
}

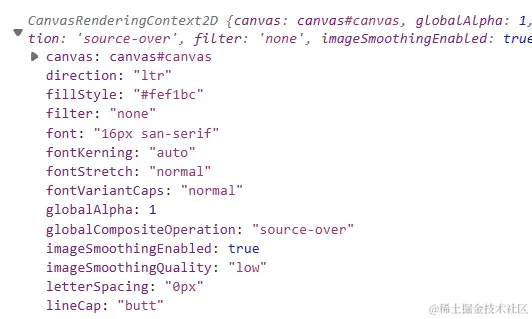

传入 "2d" 意味着我们获取的渲染上下文对象是 CanvasRenderingContext2D，如果执行 console.log(ctx) 打印查看，结果如下：

它里面的属性和方法，可以用于绘制形状，文本、图像等二维图形。如果想画些三维的图形，则可以传入 "webgl" 去获取封装了 WebGL API 的三维渲染上下文对象。

移动坐标空间

canvas 本身有个默认的坐标空间，并且会完全被网格所覆盖，其原点位于画布的左上角，x 轴方向朝右，y 轴方向朝下，下面放张来自 MDN 的示意图：

而我们需要在画布的中心位置绘制月亮，所以我将坐标原点通过 ctx.translate() 移动到画布中心，以让接下去的步骤中的计算变得简单：

// 获取画布的宽高
const width = canvas.width
const height = canvas.height

function draw() {
  // 保存状态
  ctx.save()
  // 移动坐标系原点至画布中心
  ctx.translate(width / 2, height / 2)
  // 月球 - 稍后实现
  drawMoon()
  // 卫星 - 稍后实现
  drawSatellite()
  // 恢复状态
  ctx.restore()
}

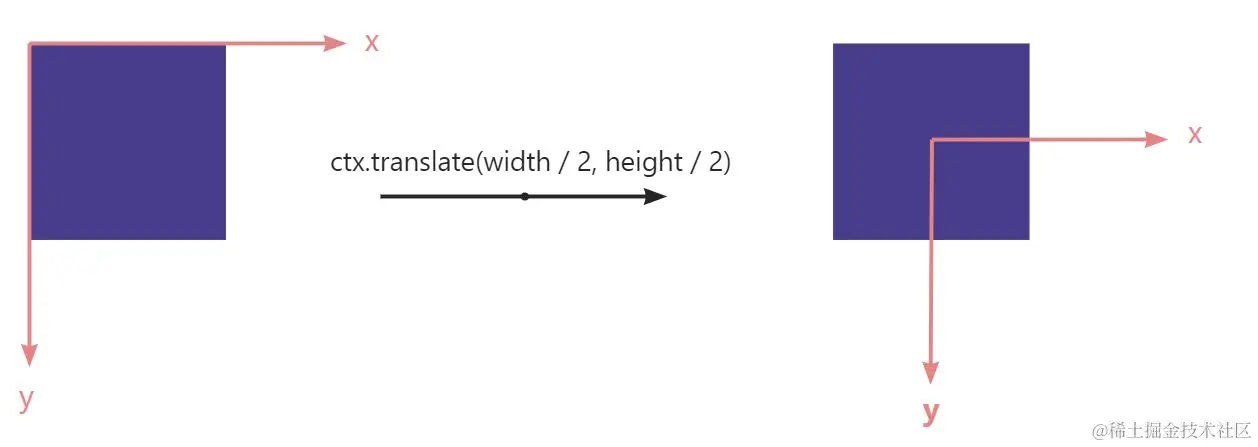

坐标空间变换示意：

状态保存与恢复

ctx.save() 的目的在于存储画布的所有状态，包括当前应用的变形（比如 translate 等），以及一些属性（比如定义填充颜色的 fillStyle 等），在应用变形前调用它是个好习惯。与 save() 几乎成对存在的 restore() 则用于恢复状态。所谓的状态，就是当前画面应用的所有样式和变形的一个快照。以上面这段代码为例，当在第 7 行调用了 ctx.save()，当前的状态，比如坐标原点为 (0, 0) 点，就被推入一个栈中保存：

之后调用了 translate() 方法将原点改到了画布中心，那么在第 7 行到第15 行之间的这些代码，它们的所处的坐标空间原点都是画布中心。等第 15 行调用 restore() 使得之前存储的状态出栈，于是从第 16 行开始，原点又恢复到了 (0, 0) 点。

绘制月亮

绘制月亮主体

绘制月亮的代码封装到了函数 drawMoon 中，我们先来画个填充了月色的圆：

function drawMoon() {
  ctx.beginPath()
  ctx.arc(0, 0, 80, 0, Math.PI * 2)
  ctx.fillStyle = '#FEF1BC'
  ctx.fill()

  // 阴影 - 稍后实现
  drawShadow(80, '#F9E8A5')

  // 陨石坑 - 稍后实现
  drawMeteoriteCrater(-40, -30, 10)
  drawMeteoriteCrater(40, -30, 20)
  drawMeteoriteCrater(40, 40, 8)
}
  • beginPath() 用于清空子路径列表开始一个新路径（路径是图形的基本元素，而路径又是由很多子路径构成的）。在创建新路径前最好都调用下 beginPath()，否则像下面这样，最终 2 个圆都会是蓝色而非预想的一红一蓝：
ctx.arc(40, 40, 20, 0, Math.PI * 2)
ctx.fillStyle = 'red'
ctx.fill()

ctx.arc(80, 80, 10, 0, Math.PI * 2)
ctx.fillStyle = 'blue'
ctx.fill()
  • arc() 方法用于绘制圆弧路径，其前 2 个参数为圆心的坐标，调用 drawMoon() 的位置对应的坐标空间的原点已经被平移到了画布中心，所以我们直接传入 0, 0；第 3 个参数为圆弧的半径；第 4、5 个参数分别为圆弧的起止点，值为弧度，如果你忘了初中学的弧度是啥，只需记住弧度是角的度量单位，当弧长与半径相等时，所对应的那个圆心角，就是 1 弧度，而圆的周长为 2πr，意味着一整圈的圆有 2πr / r 的弧度，也就是 2π，用 js 表示就是 2 * Math.PI，那么 1° 的角用弧度表示就是 Math.PI / 180；
  • fillStyle 属性用于描述填充的颜色，其值默认是黑色（#000），也可以是任意合法的颜色值字符串，比如 'red'、'rgb()'、'rgba()'，或是渐变对象，亦或是可重复图像 pattern（可以利用它来制作水印效果）；
  • fill() 用于给路径填充颜色以让我们可以看到它们。

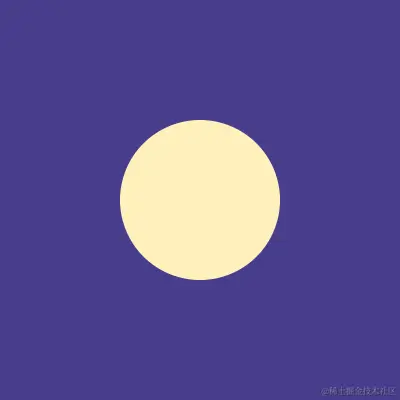

目前的效果如下：


绘制阴影

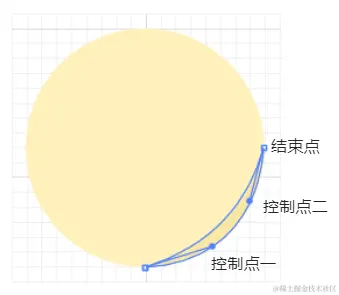

阴影的绘制同样使用的是 arc() 方法，只不过画出的圆弧的弧度为 Math.PI / 2（对应的角度就是 90°），然后使用 bezierCurveTo() 绘制了三次贝塞尔曲线，前 4 个参数是分别是控制点一和二的坐标，后 2 个参数为曲线的结束点，也就是上一行 arc 绘制的圆弧的起点，从而绘制出月牙形的阴影。下图是我使用 Adobe Illustrators 绘制的样例，以方便直观地判断控制点大概位置：

在绘制前，使用了 rotate() 方法对坐标空间进行旋转，值为 -(Math.PI / 180) * 15 代表逆时针转了 15°：

function drawShadow(r, c) {
  ctx.save()
  ctx.rotate(-(Math.PI / 180) * 15)
  ctx.beginPath()
  ctx.arc(0, 0, r, 0, Math.PI / 2)
  ctx.bezierCurveTo(0.55 * r, 0.77 * r, 0.88 * r, 0.44 * r, r, 0)
  ctx.fillStyle = c
  ctx.fill()
  ctx.restore()
}

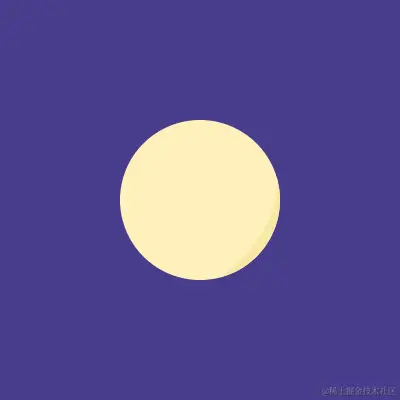

现在效果如下，可以看到月球右下角出现了阴影：


绘制陨石坑

绘制陨石坑用到的知识点之前都介绍过了，无非是移动下坐标空间，然后绘制个圆填充上颜色再画个阴影而已：

function drawMeteoriteCrater(x, y, r) {
  ctx.save()
  ctx.translate(x, y)
  ctx.beginPath()
  ctx.arc(0, 0, r, 0, Math.PI * 2)
  ctx.fillStyle = '#F8E497'
  ctx.fill()
  // 阴影
  drawShadow(r, '#E6CE6F')
  ctx.restore()
}

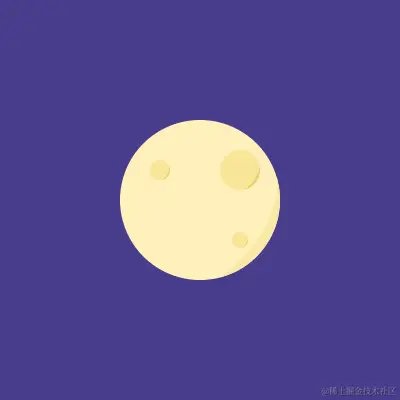

至此，月亮已经绘制完成，效果如下：


绘制卫星

绘制三角形

绘制卫星的代码封装到了方法 drawSatellite 中。我们先来画一个实心的三角形：

function drawSatellite() {
  ctx.save()
  ctx.translate(140, 0)

  ctx.beginPath()
  ctx.moveTo(0, 0)
  ctx.lineTo(12, 14)
  ctx.lineTo(-12, 14)
  ctx.fillStyle = '#D8E0E5'
  ctx.fill()

  // 绘制翅膀、连接线、logo...

  ctx.restore()
}
  • ctx.moveTo(0, 0) 用于将一个新的子路径的起始点移动到了 (0, 0) 点。请注意，drawSatellite() 的调用是在前面说过的移动坐标系那个小节，draw 方法内位于 drawMoon() 之后，所以drawSatellite 中，ctx.save() 保存的坐标空间的原点是画布，也就是月球的中心点，第 3 行调用 ctx.translate(140, 0) 后，原点，也就是此时的 (0, 0) 点位于月球的右侧；
  • ctx.lineTo(x, y) 的作用是使用直线连接子路径的终点到 x，y 坐标。而子路径的起点则为之前路径的终点，或者是 moveTo() 指定的点。执行完上列代码的第 8 行，也就通过 3 个点，连成了 2 条直线路径，等调用了 ctx.fill()，会自动封闭路径（相当于调用了 ctx.closePath()），完成填充。

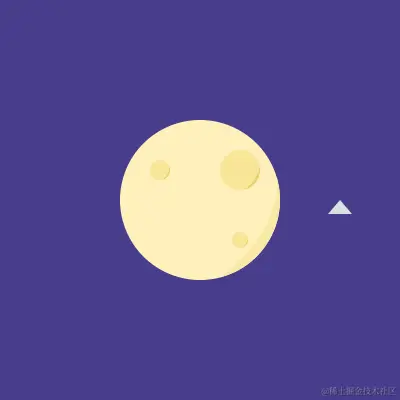

现在效果如下：


绘制矩形

接着绘制卫星的翅膀与连接线，它们都是使用 fillRect() 绘制的填充矩形，前 2 个参数为矩形的起始点坐标，后 2 个为矩形的宽高：

// 翅膀连接线
ctx.fillRect(-17, 6, 34, 2)

// 翅膀
ctx.fillRect(17, 1, 20, 12)
ctx.fillRect(-37, 1, 20, 12)

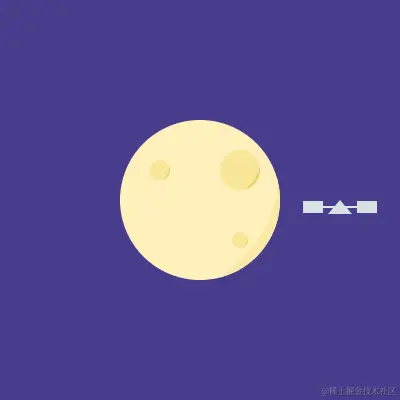

现在效果如下：


绘制图像

为了添加点掘金特色，我决定给卫星放上个掘金的 logo 图片：

const juejin = new Image()
juejin.src = '../imgs/juejin.png'

ctx.drawImage(juejin, -6.425, 3, 12.85, 10)

drawImage() 用于绘制图像，图像可以是图片，也可以是 svg 或是 canvas 等，当传入的参数总共有 5 个时，其第 2、3 个参数为图像的左上角在画布上的坐标，第 4、5 个参数为图像的宽高。注意，需要等待图片加载完毕（比如通过 juejin.onload = () => draw()）再调用 ctx.drawImage 才能确保图片显示出来。

为了看得更清楚些，我通过调整浏览器缩放，放大了图像比例，效果如下，看起来有些模糊，这是因为 canvas 绘制的图形是由一个个的像素点构成的，所以放大后会失真：


为了让卫星看起来是正对着月亮的，我还在绘制前调整了下坐标空间的角度，并使用 ctx.scale() 整体缩小了卫星：

ctx.rotate((Math.PI / 180) * 270)
ctx.scale(0.6, 0.6)

现在效果如下：


绘制轨迹

在前文中我们定义的 draw 方法内，调用 drawTrajectory() 来绘制卫星轨迹：

function drawTrajectory() {
  ctx.beginPath()
  ctx.arc(0, 0, 143, 0, Math.PI * 2)
  ctx.strokeStyle = 'rgba(255,255,255,0.2)'
  ctx.setLineDash([4, 8])
  ctx.stroke()
}
  • strokeStyle 用于描述画笔的颜色，也就是轨迹线的颜色；
  • setLineDash() 则用于设置虚线，传入的数组用于描述线和间隙的长度；
  • stroke() 就是给路径描边上色。如果说 fill() 是用来画面的，那么 stroke() 就是用来画线的。

现在效果如下：


线条看起来或许有些虚，这不完全是设置了透明度的原因。在 canvas 中，我们可以通过 lineWidth 设置线条的宽度，默认为 1px，相当于设置了：

ctx.lineWidth = 1

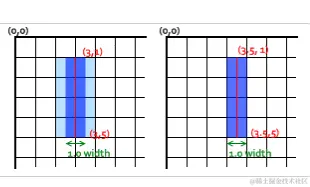

在上色时，是从路径的中心向两边绘制的，那么 1px 宽度的线条，路径两边其实只有 0.5px 宽的部分会被填充上实际的颜色。当路径位刚好是比如取自 MDN 的下图中的 (3, 1) 到 (3, 5) 时，路径左右两边的那一像素网格就会剩下一半，填充上实际画笔颜色的一半色调，所以看起来就会有些虚；而当路径为 (3.5, 1) 到 (3.5, 5) 时，则刚好能以画笔颜色填充完整的一网格，看起来就很清晰： image.png

添加动画

通过 requestAnimationFrame 添加上卫星的旋转动画，让其 60s 围绕月球转动一圈：

requestAnimationFrame(draw)

function draw() {
  ctx.clearRect(0, 0, width, height) // 清除画布

  // ...
  const time = new Date()
  ctx.rotate(
    ((2 * Math.PI) / 60) * time.getSeconds() +
    ((2 * Math.PI) / 60000) * time.getMilliseconds()
  )

  // 卫星
  drawSatellite()

  // ...

  requestAnimationFrame(draw)
}

requestAnimationFrame() 用于让浏览器在下次重绘之前调用指定的回调函数更新动画。其本身是一次性的，所以在回调中需要再次调用 requestAnimationFrame() 以在浏览器下次重绘之前继续更新下一帧动画。由于 requestAnimationFrame 是跟随浏览器的刷新频率的，一般为 60 Hz，也就意味着我们传入的回调 draw 方法，1s 中会被调用 60 次。

每次调用 draw 方法，绘制的画面，其实就是动画的一帧。在 draw 方法内，调用 drawSatellite() 绘制卫星之前，通过旋转坐标空间，就能得到卫星位于不同角度的画面。那么我们就可以通过 Date 对象的 getSeconds() 和 getMilliseconds() 获取到当前的秒数和毫秒数，然后计算 60s 内当前那 1s 和那 1ms 对应的坐标空间的旋转弧度，得到一帧画面。然后在绘画每一帧的最开始，先调用 ctx.clearRect(0, 0, width, height) 清除画布再进行绘制。这样通过 requestAnimationFrame 调用 draw，1s 就能得到 60 帧的实时画面，实现动画效果。

关于 requestAnimationFrame 的执行频率，可以通过下列代码验证：

const startTime = Date.now()
requestAnimationFrame(draw)

function draw() {
  const endTime = Date.now()
  if (endTime - startTime > 1000) return
  console.log(1)
  requestAnimationFrame(draw)
}

执行结果如下：


动画也可以通过 setInterval() 方法实现，但是 requestAnimationFrame 在切换标签时会自动暂停或继续，其可以避免一些多余的重绘，性能更好。另外，如果觉得仅仅是给卫星添加一个动画就需要每秒重绘整个画布 60 次浪费性能，可以考虑将背景和月球等静态的图形绘制在一个单独的 canvas 里。

绘制签名

在 draw 方法的一开始，第一次调用 ctx.save() 前，调用 drawSignature() 以绘制签名，这样坐标空间的原点就位于默认的画布左上角：

function drawSignature() {
  ctx.font = '16px san-serif'
  ctx.fillStyle = 'rgba(255,255,255,0.6)'
  ctx.fillText('by: 亦黑迷失', 290, 380)
}
  • fillText() 用于绘制文本字符串，第 1 个参数就是要绘制的文本，第 2、3 个为开始绘制文本的起点坐标；
  • font 可以设置绘制的文字的样式，可以设置字体的粗细、字号和字体等。
