UGUI 有很多的自动布局组件，如下：
- Layout Element 自动布局组件
- Horizontal Layout Group 水平布局组件
- Vertical Layout Group 垂直布局组件
- Grid Layout Group 网格布局组件
- Content Size Fitter 内容大小适配器
- Aspect Ratio Fitter 宽高比适配器
Layout Element 自动布局组件
属性
| 属性 | 介绍 |
|---|---|
| Min Width | 最小宽度 |
| Min Height | 最小高度 |
| Preferred Width | 优先宽度 |
| Preferred Height | 优先高度 |
| Flexible Width | 弹性宽度 |
| Flexible Height | 弹性高度 |
| Layout Priority | 布局优先 |
Layout Element 组件对子对象的分配原则如下：
- 首先分配 Min Width、Min Height
- 如果还有足够空间，分配 Preferred Width、Preferred Height
- 如果还有额外空间，分配 Flexible Width、Flexible Height
实例

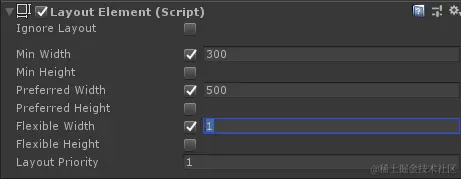

将 Layout Element 组件的属性值设置如下：

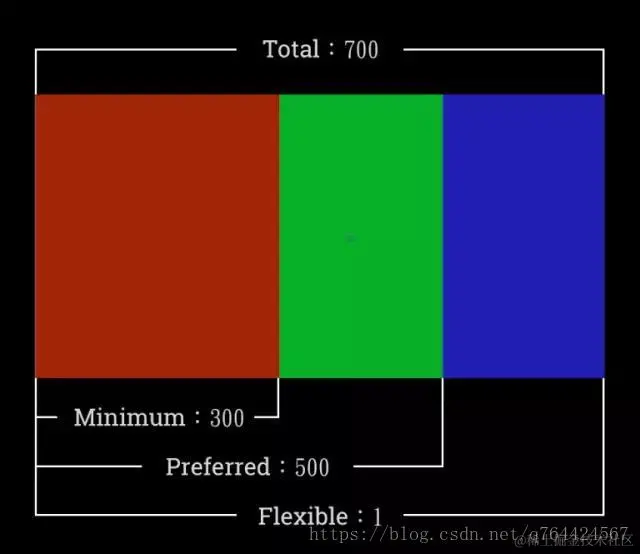

- 首先分配 Min Width (300，红色部分)
- 如果还有足够空间，分配 Preferred Width (300~500，绿色部分)
- 如果还有额外空间，分配 Flexible Width ：1 (500~700，蓝色部分)
值得注意的是 Flexible，他是代表著整个大小的比例，如果 Layout 下有2个物体，分别给 Flexible 设定为 0.3 与 0.7，那比例就会变成下图 ：
另外要注意的是，Text、Image Component 会根据内容大小自动分配 Preferred Size
Horizontal Layout Group 水平布局组件

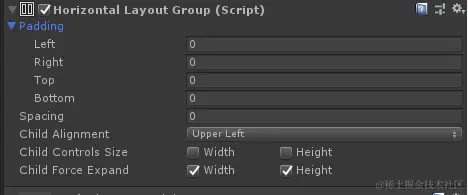

属性
| 属性 | 说明 |
|---|---|
| Padding | 填充内部空间 |
| Spacing | 每个元素间隔 |
| Child Alignment | 当没有填满全部空间时，子物件对齐位置 |
| Child Controls Size | 按照子控件大小填满空间 |
| Child Force Expand | 强制控制子控件填满空间 |
实例
- 新建一个场景，新建一个Canvas，在Canvas添加一个空对象命名为Layout Controllers。
- 给空对象添加Horizontal Layout Group组件：“AddConpent→Layout → Horizontal Layout Group”
- Layout Controllers下建立5个 Button(子物件)，完成后如下，当大小改变时会自动分配子物件大小：

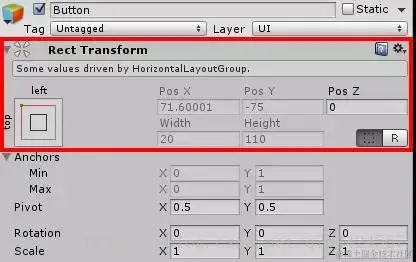

- 此时在 Button 的 Rect Transform Component 就不能进行调整，因为我们已经透过 Horizontal Layout Group 进行分配空间，在 Rect Transform 会显示目前被哪个 Layout Group 控制：
- 将 Padding 数值调整如图，可以看出内边距
- 将 Spacing 数值调整如图，可以看出元素区间
- 给5个Button添加 Layout Element 组件，然后将它们的父物体身上的 Horizontal Layout Group 组件的 Child Force Expand Width 属性取消勾选，不强制子物件填满额外空间，而是透过 Layout Element 手动设定。

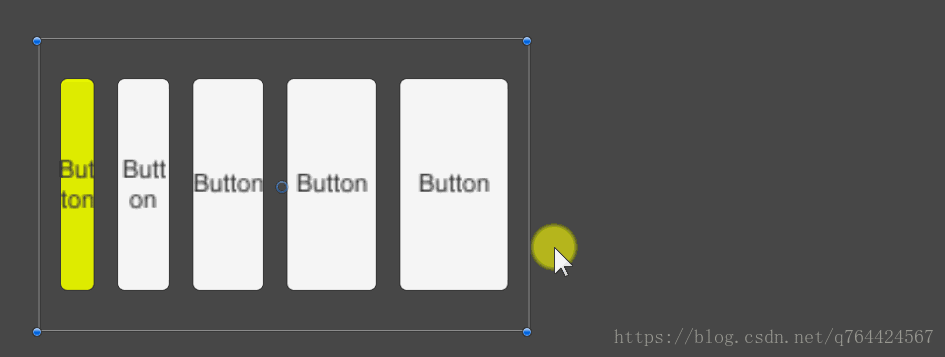

- 将5个 Button 的 Layout Element Min Width 分别改为 20、30、40、50、60，此时可以看出每个 Button 宽度分布，改变父物件大小时子物件大小并不会改变，因为只有分配 Min Width，并不会分配额外有效空间：
此时改变 Horizontal Layout Group 的 Child Alignment，可以看出元素对齐：

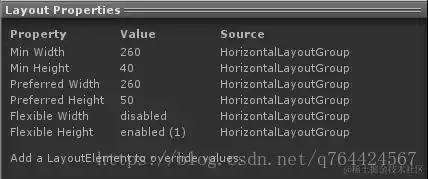

物件 Layout Properties Min Width = 5个按钮宽(20+30+40+50+60=200) + Spacing(40) + Padding Left、Right(20) = 260：

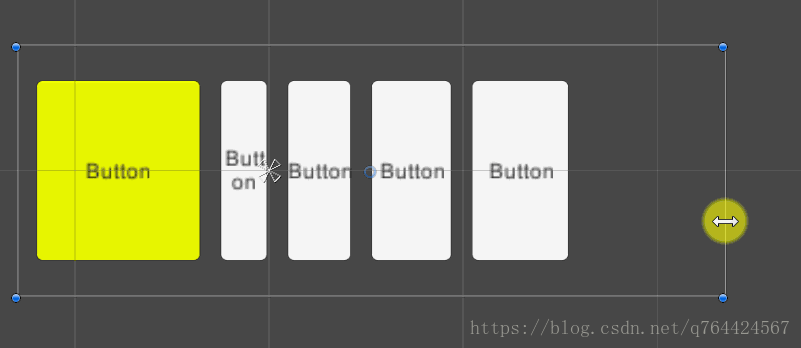

- 将第1个 Button 的 Layout Element 数值调整：设置 Preferred Width 为 100、设置 Min Width 为 20，空间足够的情况下，将会分配剩下的 Preferred Size (20~100 空间)，效果如下：
- 继续将第一个 button 设置 Flexible Width 为 1，效果如下：
- 如果不单让第一个 button 宽度填满剩余空间，而是让所有子游戏对象填满，则将 Horizontal Layout Group 的 Child Force Expand Width 勾选，效果如下：
Vertical Layout Group 垂直布局组件
效果同 Horizontal Layout Group 组件，只不过参考轴是水平轴和垂直轴的区别
Grid Layout Group 网格布局组件

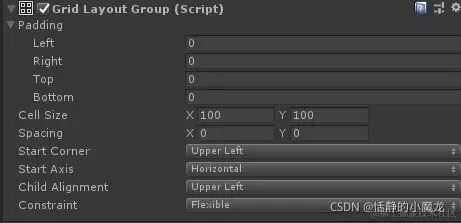

| 属性 | 说明 |
|---|---|
| Padding | 填充内部空间 |
| Cell Size | 每个元素的宽度和高度 |
| Spacing | 每个元素间隔，上下间隔，左右间隔 |
| Start Corner | 开始排列的角落(位置)，又分为 “左上”、”右上”、”左下”、”右下” |
| Start Axis | 开始排列的轴，”水平” 或是 “垂直” 排列 |
| Child Alignment | 当没有填满全部空间时，子物件对齐位置 |
| Constraint | 排列限制 |
下面就演示一下各个参数的效果：
Cell Size设置每个元素的宽度和高度
Start Corner：开始排列的角落(分别为“左上”、”右上”、”左下”、”右下”)
Start Axis：开始排列的轴，”水平” 或是 “垂直” 排列
Content Size Fitter 内容大小适配器
首先，看一下这个组件的属性：
这个组件控制着父物体的自身的大小，大小取决于子物体，或者是设定的大小比例。
| 属性 | 介绍 |
|---|---|
| Horizontal Fit | 水平适应调整 |
| Vertical Fit | 垂直适应调整 |
Horizontal、Vertical Fit有三个参数：
| 参数 | 介绍 |
|---|---|
| None | 不调整 |
| Min Size | 根据子物件的 Min Width大小进行调整 |
| Preferred Size | 根据子物件的 Preferred 大小进行调整 |
接下来，通过一个实例来演示这个组件的用法：
如果我们现在有一个需求，必需要让 “父物件大小” 根据 “子物件大小” 进行缩放，完成如下：
- 新建场景，新建一个Canvas，Canvas下新增空物体，给空物体增加Horizontal Layout Group组件。这时如果增加 Button(子物件)，上面有提到，Horizontal Layout Group 会根据子物件的 Layout Element 进行分配子物件大小，而不会修改父物件本身的大小，如下所示：
- 父物件下增加 Button(子物件)，并增加 Layout Element 组件，Min Width 调整为 100。
- 父物件增加 Content Size Fitter 组件，Horizontal Fit 调整为
Min Size，透过子物件 Min Width 调整父物件本身大小 。
- 此时如果 Button 复制增加，父物件本身的大小也会跟着改变，如下所示：
- 调整父物件的 pivot，可以控制缩放方向，如下所示：
通过上面实例，我们首先使用 Horizontal Layout Group 排列子物件，并在子物件增加 Layout Element 设置Min Width。
最后通过 Content Size Fitter 取得子物件 Layout Element 设定父物件大小。
至此父物件大小就会根据子物件大小进行缩放。
Aspect Ratio Fitter 宽高比适配器
首先，我们来看一下Aspect Ratio Fitter 长宽比装配组件的属性：
属性介绍：
| 属性 | 介绍 |
|---|---|
| Aspect Mode | 调整模式 |
| Aspect Ratio | 比例，此数值为 宽/高 |
调整模式介绍：
| 调整模式 | 介绍 |
|---|---|
| None | 不调整 |
| Width Controls Height | 基于 Width 为基准，依据比例改变 Height |
| Height Controls Width | 基于 Height 为基准，依据比例改变 Width |
| Fit In Parent | 依据比例将 宽高、位置、anchors自动调整，使此图形大小在父物件中完全贴齐，此模式可能不会包覆所有空间调整比例 |
| Envelope Parent | 依据比例将 宽高、位置、anchors自动调整，使此图形大小完全包覆父物件，此模式可能会超出空间调整比例 |
下面就演示一下各种调整模式下的情况：
- Width Controls Height：基于 Width 为基准，依据比例改变 Height
当 Width 改变时，Height 会依比例改变：
- Height Controls Width：基于 Height 为基准，依据比例改变 Width
当 Height 改变时，Width 会依比例改变：
- Fit In Parent：依据比例将 宽高、位置、anchors自动调整，使此图形大小在父物件中完全贴齐，此模式可能不会包覆所有空间调整比例
调整父物件大小，物体会依据比例贴齐父物件：
- Envelope Parent：依据比例将 宽高、位置、anchors自动调整，使此图形大小完全包覆父物件，此模式可能会超出空间调整比例
调整父物件大小，物体会依据比例包覆父物件：
Content Size Fitter 与 Aspect Ratio Fitter 的区别：
- Content Size Fitter 是通过子物件自动进行调整大小
- Aspect Ratio Fitter 是通过**数值(宽高比)**进行调整
