【Unity3D-UGUI原理篇】(五)Auto Layout 自动布局

这是我参与11月更文挑战的第17天,活动详情查看:2021最后一次更文挑战

推荐阅读

大家好,我是佛系工程师☆恬静的小魔龙☆,不定时更新Unity开发技巧,觉得有用记得一键三连哦。

一、前言

这个系列文章,是为了记录分析UGUI的各种原理:

  • UGUI的渲染模式。
  • UGUI的缩放计算。
  • UGUI的锚点定位。
  • UGUI的层级渲染流程。
  • UGUI的事件触发原理。
  • UGUI的布局自动布局方式。

这篇文章主要分享UGUI元素的自动布局组件的使用。

Add Componet→Layout: 在这里插入图片描述 UGUI有很多的自动布局组件,比如Layout Element 、Horizontal Layout Group、Vertical Layout Group、Grid Layout Group、Layout Fitter、Aspect Ratio Fitter。

那么这些组件都是怎么使用的,下面我们就来详细的了解一下。

二、Layout Element 自动布局组件

在这里插入图片描述

属性介绍
Min Width最小宽度
Min Height最小高度
Preferred Width优先宽度
Preferred Height优先高度
Flexible Width弹性宽度
Flexible Height弹性高度
Layout Priority布局优先

Layout Element组件对子对象的分配原则如下:

首先分配 Min Width、Min Height

如果还有足够空间,分配 Preferred Width、Preferred Height 如果还有额外空间,分配 Flexible Width、Flexible Height

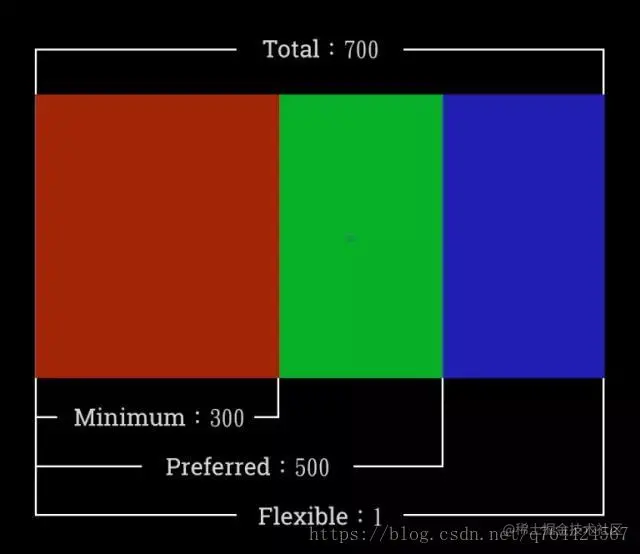

从以下图片可以看出图片宽度的增长方式: 在这里插入图片描述 在这里插入图片描述 首先分配 Min Width (300,红色部分)

如果还有足够空间,分配 Preferred Width (300~500,绿色部分)

如果还有额外空间,分配 Flexible Width :1 (500~700,蓝色部分)

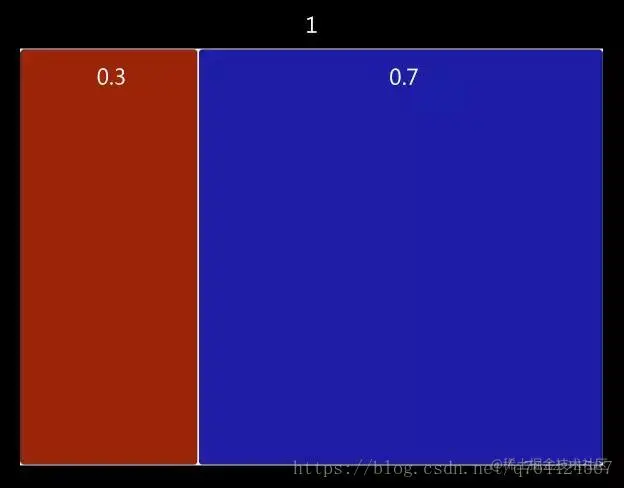

比较特别的是 Flexible,他是代表著整个大小的比例,如果 Layout 下有2个物体,分别给 Flexible 设定为 0.3 与 0.7,那比例就会变成下图 : 在这里插入图片描述 另外要注意的是,Text、Image Component 会根据内容大小自动分配 Preferred Size。

三、Horizontal Layout Group 水平布局组

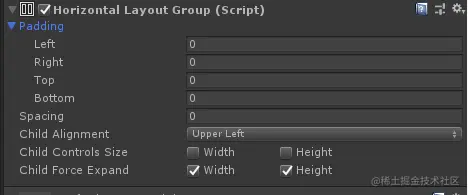

在这里插入图片描述

属性说明
Padding填充内部空间
Spacing每个元素间隔
Child Alignment当没有填满全部空间时,子物件对齐位置
Child Controls Size按照子控件大小填满空间
Child Force Expand强制控制子控件填满空间

下面通过一个实例来理解各参数:

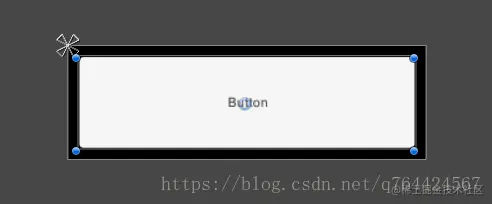

(1)新建一个场景,新建一个Canvas,在Canvas添加一个空对象命名为Layout Controllers。 (2)给空对象添加Horizontal Layout Group组件:“AddConpent→Layout → Horizontal Layout Group” (3)Layout Controllers下建立5个 Button(子物件),完成后如下,当大小改变时会自动分配子物件大小: 在这里插入图片描述 (4)此时在 Button 的 Rect Transform Component 就不能进行调整,因为我们已经透过 Horizontal Layout Group 进行分配空间,在 Rect Transform 会显示目前被哪个 Layout Group 控制: 在这里插入图片描述 (5)将 Padding 数值调整如图,可以看出填充区域

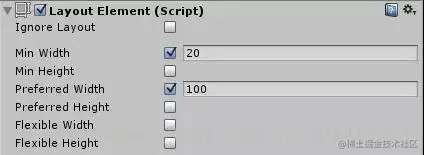

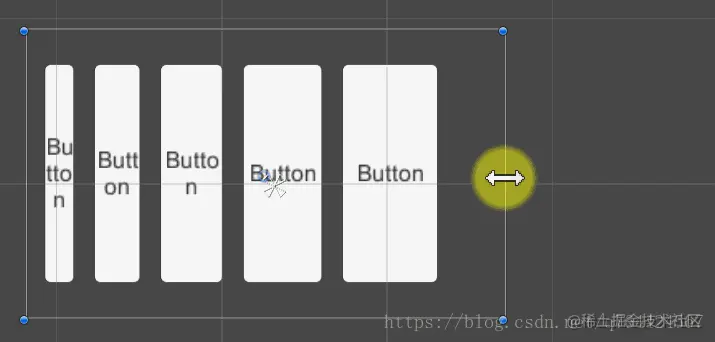

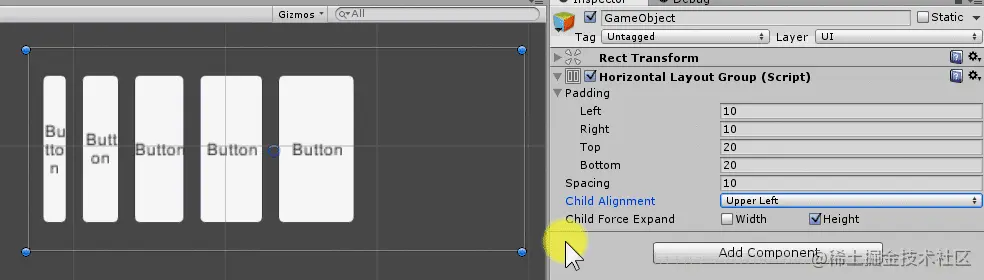

在这里插入图片描述 (6)将 Spacing 数值调整如图,可以看出元素区间 在这里插入图片描述 (7)给5个Button添加Layout Element组件,然后将它们的父物体身上的Horizontal Layout Group 组件的 Child Force Expand Width 属性取消勾选,不强制子物件填满额外空间,而是透过 Layout Element 手动设定。 (8)将5个 Button 的 Layout Element Min Width 分别改为 20、30、40、50、60,此时可以看出每个 Button 宽度分布,改变父物件大小时子物件大小并不会改变,因为只有分配 Min Width,并不会分配额外有效空间: 在这里插入图片描述 此时改变 Horizontal Layout Group 的 Child Alignment,可以看出元素对齐: 在这里插入图片描述 物件 Layout Properties Min Width = 5个按钮宽(20+30+40+50+60=200) + Spacing(40) + Padding Left、Right(20) = 260: 在这里插入图片描述 (9)将第1个 Button 的 Layout Element 数值调整如图: 在这里插入图片描述

设置Preferred Width 为 100 设置Min Width为20

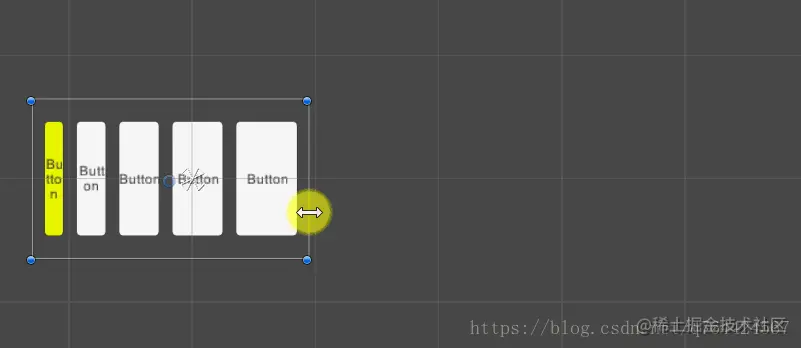

(10)空间足够的情况下,将会分配剩下的 Preferred Size (20~100 空间),如下所示: 在这里插入图片描述 (11)将第1个 Button 的 Layout Element 数值调整如图 在这里插入图片描述 设定 Flexible Width 为 1

1.首先分配 Min Width(20)

2.如果还有足够空间,将会分配剩下的 Preferred Size (20~100 空间)

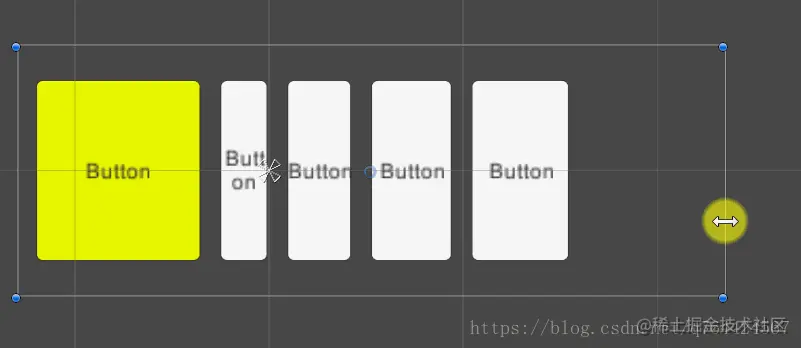

3.如果还有额外空间,分配剩下 Flexible Size,如下所示: 在这里插入图片描述 (12)将 Horizontal Layout Group 的 Child Force Expand Width 勾选,让子物件强制填满,可以看到:

  • 首先分配 Min Width(20)

  • 如果还有足够空间,将会分配剩下的 Preferred Size (20~100 空间)

  • 如果还有额外空间,分配剩下元素 Flexible Size 与 Child Force Expand Width

在这里插入图片描述 结论: 上面我们看到,所有元素会先被分配 Min Width,接下来还有足够空间,将会分配剩下的 Preferred Size,最后才是 Flexible Size 与 Child Force Expand Width

至此我们了解到 Horizontal Layout Group 是怎么根据 Layout Element size来分配子物件的。

四、Vertical Layout Group 垂直布局组

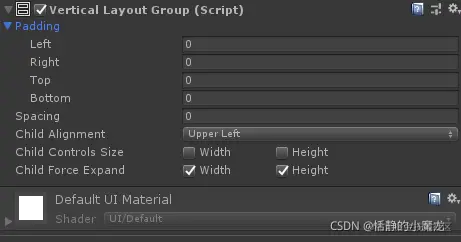

下面就来了解一下Vertical Layout Group 垂直布局组的属性: 在这里插入图片描述

属性说明
Padding填充内部空间
Spacing每个元素间隔
Child Alignment当没有填满全部空间时,子物件对齐位置
Child Controls Size按照子控件大小填满空间
Child Force Expand强制控制子控件填满空间

垂直布局和水平布局的属性用法基本相同,就是水平和垂直的差别,这里就不再赘述。

五、Grid Layout Group 网格方式排列组件

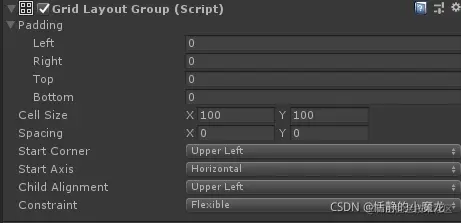

首先,来看一下Grid Layout Group 网格方式排列组件的属性: 在这里插入图片描述

属性说明
Padding填充内部空间
Cell Size每个元素的宽度和高度
Spacing每个元素间隔,上下间隔,左右间隔
Start Corner开始排列的角落(位置),又分为 “左上”、”右上”、”左下”、”右下”
Start Axis开始排列的轴,”水平” 或是 “垂直” 排列
Child Alignment当没有填满全部空间时,子物件对齐位置
Constraint排列限制

下面就演示一下各个参数的效果:

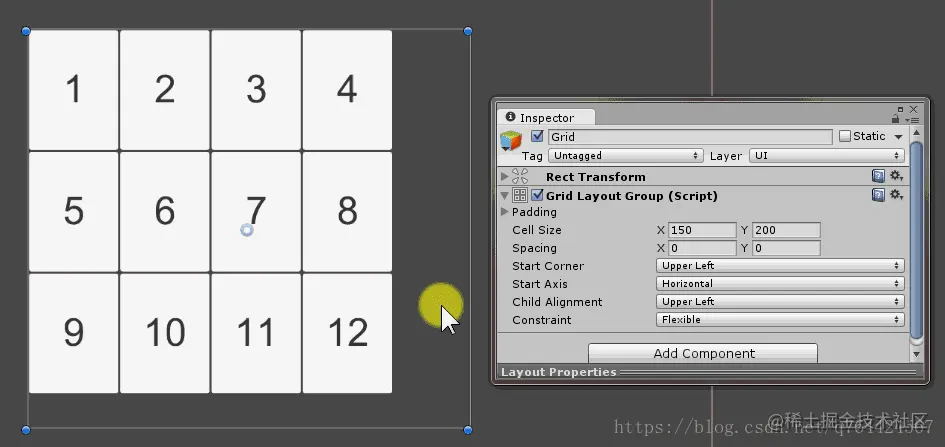

Cell Size设置每个元素的宽度和高度 在这里插入图片描述 Start Corner:开始排列的角落(位置) 在这里插入图片描述 Start Axis:开始排列的轴,”水平” 或是 “垂直” 排列 在这里插入图片描述

六、Content Size Fitter 内容大小装配组件

首先,看一下这个组件的属性: 在这里插入图片描述 这个组件控制着父物体的自身的大小,大小取决于子物体,或者是设定的大小比例。

属性介绍
Horizontal Fit水平适应调整
Vertical Fit垂直适应调整

Horizontal、Vertical Fit有三个参数:

参数介绍
None不调整
Min Size根据子物件的 Min Width大小进行调整
Preferred Size根据子物件的 Preferred 大小进行调整

接下来,通过一个实例来演示这个组件的用法:

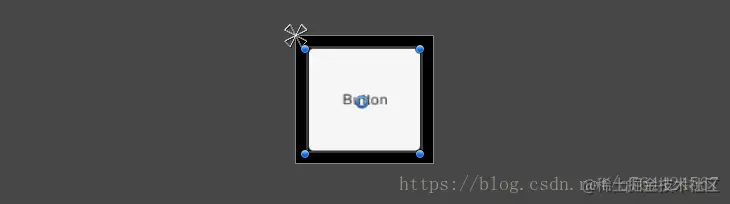

如果我们现在有一个需求,必需要让 “父物件大小” 根据 “子物件大小” 进行缩放,完成如下: 在这里插入图片描述 (1)新建场景,新建一个Canvas,Canvas下新增空物体,给空物体增加Horizontal Layout Group组件。

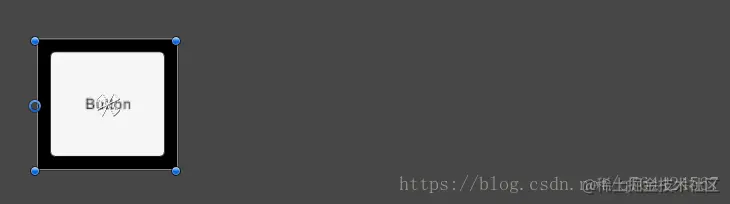

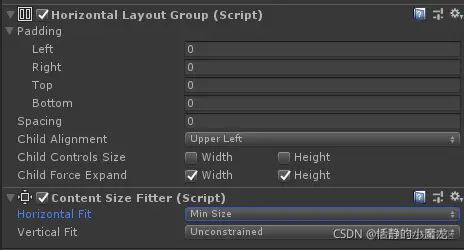

这时如果增加 Button(子物件),上面有提到,Horizontal Layout Group 会根据子物件的 Layout Element 进行分配子物件大小,而不会修改父物件本身的大小,如下所示: 在这里插入图片描述 (2)父物件下增加 Button(子物件),并增加 Layout Element组件,Min Width 调整为 100。 (3)父物件增加 Content Size Fitter组件,Horizontal Fit 调整为 Min Size,透过子物件 Min Width 调整父物件本身大小 。 在这里插入图片描述 (4)此时如果 Button 复制增加,父物件本身的大小也会跟着改变,如下所示: 在这里插入图片描述 (5)调整父物件的 pivot,可以控制缩放方向,如下所示: 在这里插入图片描述 通过上面实例,我们首先使用 Horizontal Layout Group 排列子物件,并在子物件增加 Layout Element 设置Min Width。

最后通过 Content Size Fitter 取得子物件 Layout Element 设定父物件大小。

至此父物件大小就会根据子物件大小进行缩放。

七、Aspect Ratio Fitter 长宽比装配组件

首先,我们来看一下Aspect Ratio Fitter 长宽比装配组件的属性: 在这里插入图片描述 属性介绍:

属性介绍
Aspect Mode调整模式
Aspect Ratio比例,此数值为 宽/高

调整模式介绍: 在这里插入图片描述

调整模式介绍
None不调整
Width Controls Height基于 Width 为基准,依据比例改变 Height
Height Controls Width基于 Height 为基准,依据比例改变 Width
Fit In Parent依据比例将 宽高、位置、anchors自动调整,使此图形大小在父物件中完全贴齐,此模式可能不会包覆所有空间调整比例
Envelope Parent依据比例将 宽高、位置、anchors自动调整,使此图形大小完全包覆父物件,此模式可能会超出空间调整比例

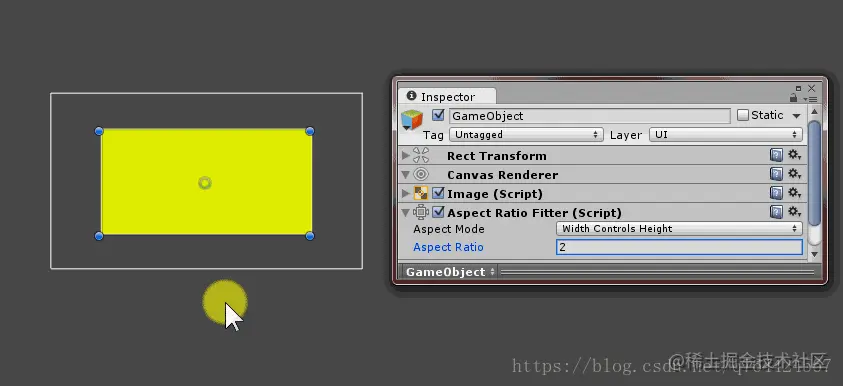

下面就演示一下各种调整模式下的情况: Width Controls Height:基于 Width 为基准,依据比例改变 Height 在这里插入图片描述 当 Width 改变时,Height 会依比例改变: 在这里插入图片描述

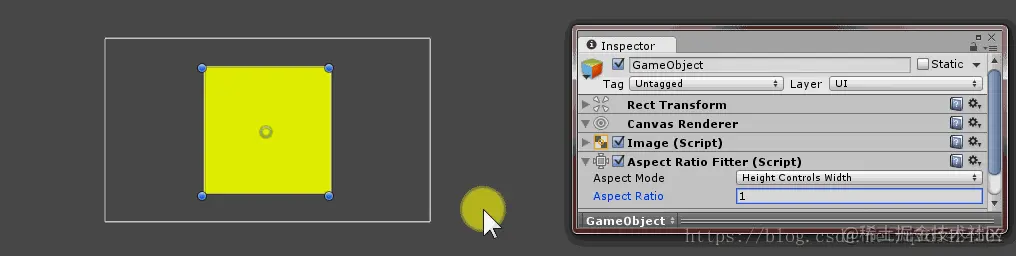

Height Controls Width:基于 Height 为基准,依据比例改变 Width 在这里插入图片描述 当 Height 改变时,Width 会依比例改变: 在这里插入图片描述

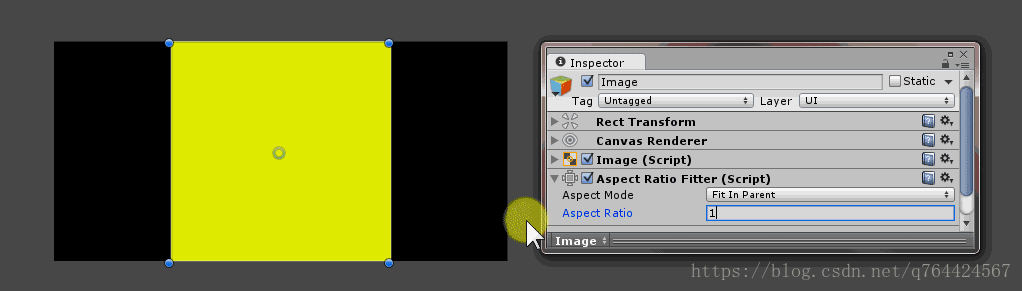

Fit In Parent:依据比例将 宽高、位置、anchors自动调整,使此图形大小在父物件中完全贴齐,此模式可能不会包覆所有空间调整比例 在这里插入图片描述 调整父物件大小,物体会依据比例贴齐父物件: 在这里插入图片描述

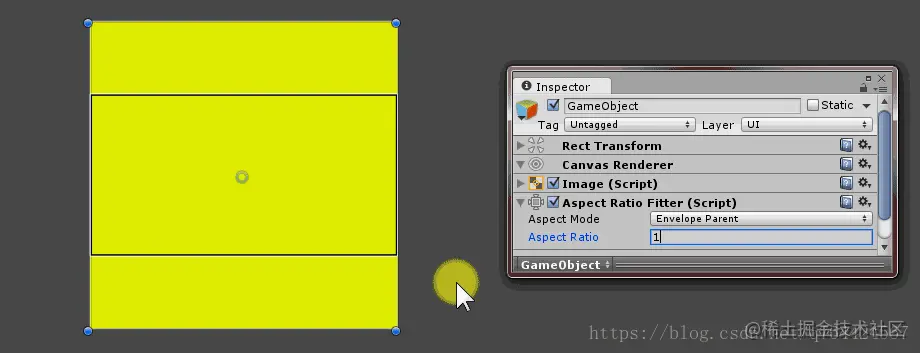

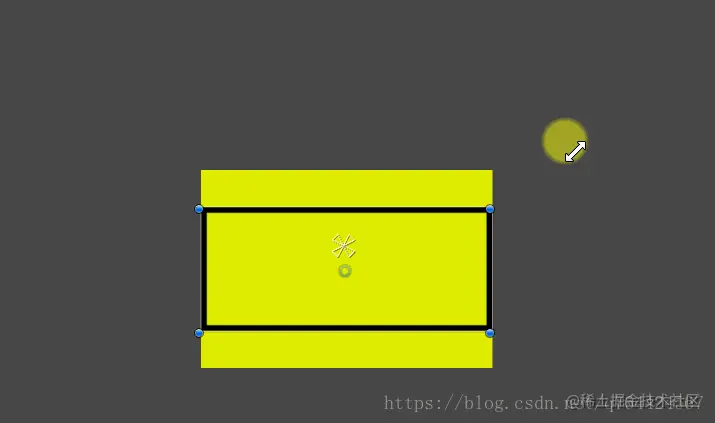

Envelope Parent:依据比例将 宽高、位置、anchors自动调整,使此图形大小完全包覆父物件,此模式可能会超出空间调整比例 在这里插入图片描述 调整父物件大小,物体会依据比例包覆父物件: 在这里插入图片描述 下面讲一下Content Size Fitter 与 Aspect Ratio Fitter的区别。

Content Size Fitter 与 Aspect Ratio Fitter的区别:

Content Size Fitter 是通过子物件自动进行调整大小

Aspect Ratio Fitter 是通过数值(宽高比)进行调整

八、后言

Auto Layout System 可以快速、方便的排列多个 UI,当大小改变时会自动调整内容,也能应用在多层嵌套下,在日后调整与修改上也是非常方便与直观,是 UI 系统中必学的功能之一。
