webgl基础2-颜色、纹理

北鸟南游
506 阅读10分钟

颜色

使用varying变量完成颜色的内插值

使用过程是在顶点着色器中定义 varying vec4 vColor;

varying表示可以变换的，把同样的变量名称定义到片元着色器中，varying vec4 vColor;

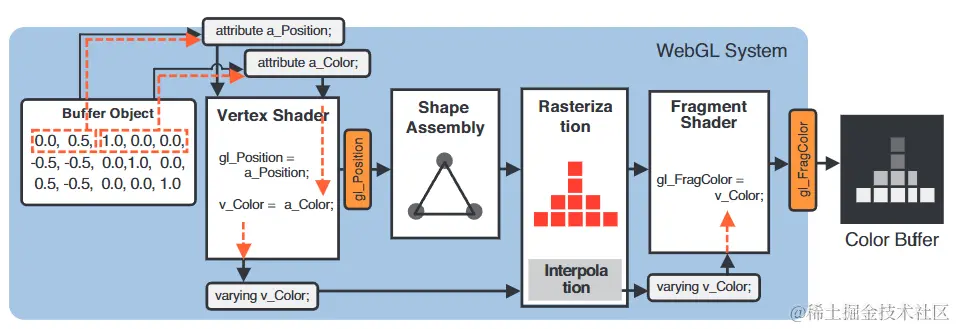

varying变量的作用是从顶点着色器向片元着色器中传递数据；

从顶点到片元进行传递数据。


// 创建着色器源码
const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute vec4 aColor;
    varying vec4 vColor;
    void main() {
        vColor = aColor;
        gl_Position = aPosition;
    }
`; // 顶点着色器

const FRAGMENT_SHADER_SOURCE = `
    // 定义float类型的精度
    precision lowp float;
    varying vec4 vColor;
    void main() {
        gl_FragColor = vColor;
    }
`; // 片元着色器

const points = new Float32Array([
    0.0, 0.5, 1.0, 0.0, 0.0,
    -0.5, -0.5, 0.0, 1.0, 0.0,
    0.5, -0.5, 0.0, 0.0, 1.0,
])

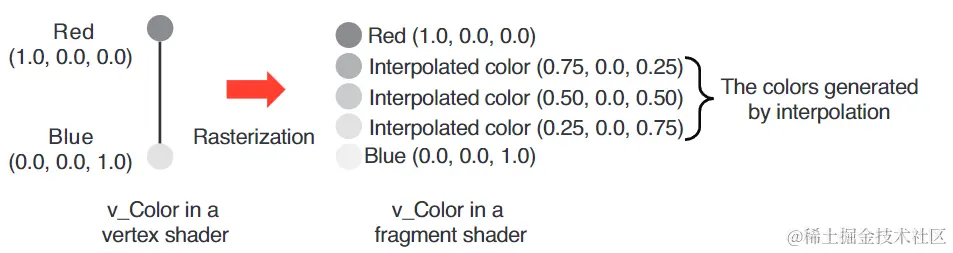

用varying变量为三个顶点指定三个不同颜色，三角形表面上的这些颜色值都是webgl系统通过内插计算出来。

使用getAttribLocation获取color

上边代码已经定义好了顶点和片元着色器，之后可以获取到定义的变量值；

getAttribLocation方法获取到定义在着色器的值

const aPosition = gl.getAttribLocation(program, 'aPosition');
const aColor = gl.getAttribLocation(program, 'aColor');

vertexAttribPointer和enableVertexAttribArray给着色器变量赋值

获取到着色器变量值后，就可以给获取到的变量进行赋值

const points = new Float32Array([
    -0.8, -0.8, 1.0, 0.0, 0.0,
    0.8, -0.8, 0.0, 1.0, 0.0,
    0.0, 0.8, 0.0, 0.0, 1.0,
])
const FSIZE = points.BYTES_PER_ELEMENT;
const buffer = gl.createBuffer();

gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
// 设置bufferData； 创建的 points 赋值给缓冲数据对象
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, FSIZE * 5, 0);
gl.enableVertexAttribArray(aPosition)

gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, FSIZE * 5, FSIZE * 2);
gl.enableVertexAttribArray(aColor)

自定义颜色示例

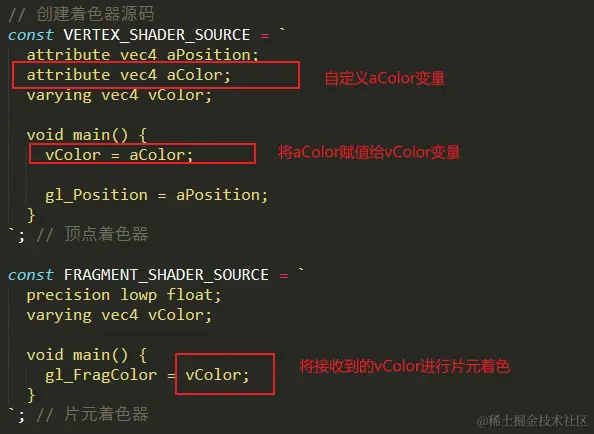

首先在着色器代码中定义变量


获取着色器中的变量，并设置颜色值

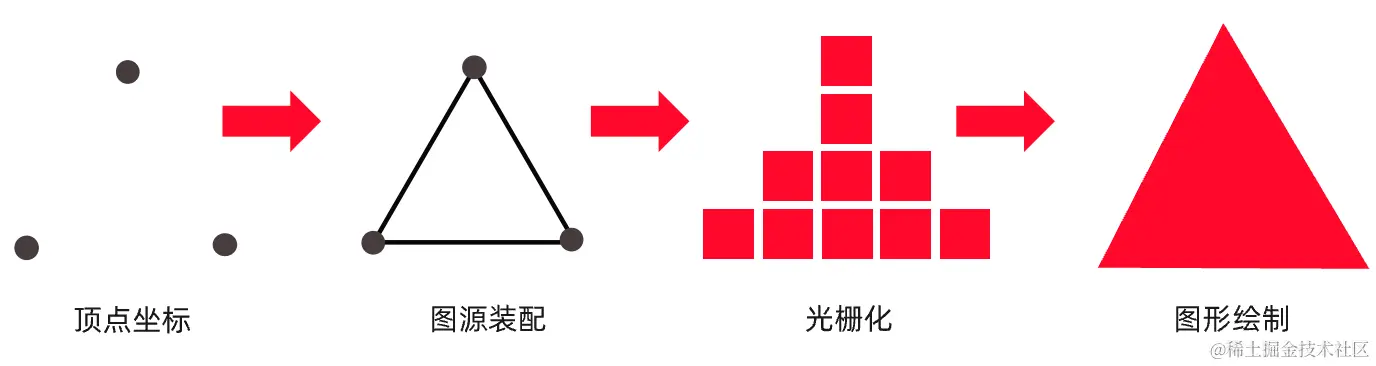

webgl颜色渲染的整体流程

  • 顶点坐标：首先通过缓存数据，定义顶点数据
  • 图元装配：将独立的顶点坐标装配成几何图形，图形的类别由 gl.drawArrays函数 第一个参数决定
  • 光栅化：将装配好的图形，转为片元；会进行一些优化，比如背面剔除、位于可视区外图形的裁剪等
  • 图形绘制：绘制到浏览器上

纹理

为了更逼真的模拟现实场景，需要给图形添加图片纹理。三维场景中的纹理映射，添加到图形的指定位置。

完成纹理映射需要以下4步：

  1. 准备好纹理图像
  2. 为几何图形配置纹理映射方式
  3. 加载纹理图像，进行配置，让其在webgl中使用
  4. 在片元着色器中将相应的纹素从纹理中抽取出来，并将纹素的颜色赋给片元。

准备几何图形

首先创建基础的矩形

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <title>Title</title>
  <style>
    * {
      margin: 0;
      padding: 0;
    }

    canvas {
      margin: 50px auto 0;
      display: block;
      background: yellow;
    }
  </style>
</head>

<body>
  <canvas id="canvas" width="400" height="400">
    此浏览器不支持canvas
  </canvas>
</body>

</html>
<script>
  function initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE) {
    const vertexShader = gl.createShader(gl.VERTEX_SHADER);
    const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);

    gl.shaderSource(vertexShader, VERTEX_SHADER_SOURCE) // 指定顶点着色器的源码
    gl.shaderSource(fragmentShader, FRAGMENT_SHADER_SOURCE) // 指定片元着色器的源码

    // 编译着色器
    gl.compileShader(vertexShader)
    gl.compileShader(fragmentShader)

    // 创建一个程序对象
    const program = gl.createProgram();

    gl.attachShader(program, vertexShader)
    gl.attachShader(program, fragmentShader)

    gl.linkProgram(program)

    gl.useProgram(program)

    return program;
  }
  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    // 只传递顶点数据
    attribute vec4 aPosition;

    void main() {
      gl_Position = aPosition; // vec4(0.0,0.0,0.0,1.0)
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    precision lowp float;
    void main() {
      gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const points = new Float32Array([
    -0.5, 0.5,
    -0.5, -0.5,
    0.5, 0.5,
    0.5, -0.5,
  ])

  const buffer = gl.createBuffer();
  const BYTES = points.BYTES_PER_ELEMENT;
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, BYTES * 2, 0);
  gl.enableVertexAttribArray(aPosition)

  gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4);
</script>

展示效果 image.png

纹理坐标映射

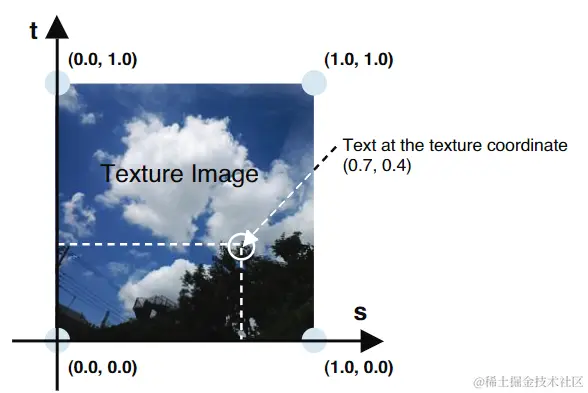

纹理坐标是纹理图像上的坐标，通过纹理坐标可以在纹理图像上获取纹素颜色。webgl系统中的纹理坐标系统是二维的，为了将纹理坐标和图像屏幕坐标系统x和y坐标区分开，webgl使用s和t命名纹理坐标。

纹理图像四个角的坐标为左下(0.0, 0.0) ,右下(1.0,0.0)，右上(1.0,1.0) ，左上(0.0,1.0)。纹理坐标和通用，坐标值和图像自身的尺寸无关，不管是128还是256，右上角坐标都是(1.0,1.0)

接下来需要转换图像的纹理坐标与几何形体坐标之间映射关系。

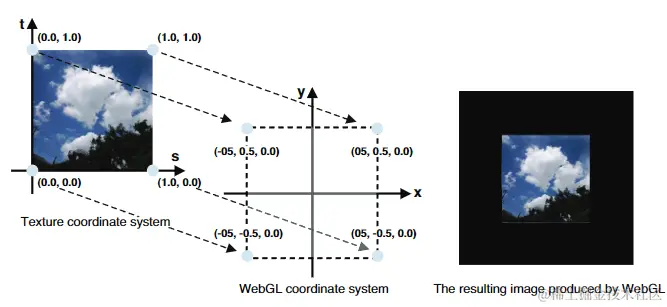

image.png 将纹理坐标的(0.0, 1.0)映射到顶点坐标(-0.5, -0.5, 0.0)上，将纹理坐标(1.0,1.0)映射到顶点坐标(0.5, 0.5, 0.0)上。依此了推，建立对应坐标映射关系。

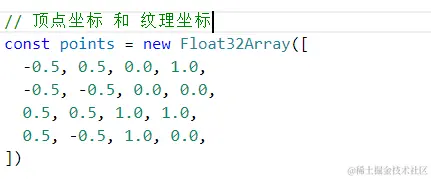

将顶点坐标和纹理坐标写入同一个缓冲区中，定义数组points，成对记录每个顶点的顶点坐标和纹理坐标。

然后将顶点坐标和纹理坐标写入缓冲区对象，将其中的顶点坐标分配给aPosition变量并启用。

接着获取aTex变量的存储位置，将缓冲区的纹理坐标分配给该变量，并启用。

const uSampler = gl.getUniformLocation(program, 'uSampler');

调用gl.getUniformLocation(program, 'uSampler');从片元着色器中获取uniform变量uSampler的存储位置，用该变量来接收纹理对象。

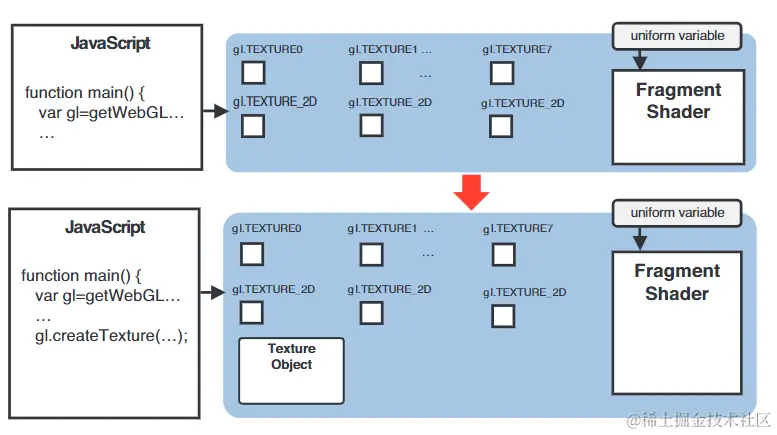

创建纹理对象

纹理对象用于存储纹理图像的数据

const texture = gl.createTexture();

调用gl.createTexure()函数，将在webgl系统中创建一个纹理对象。gl.TEXTURE0到gl.TEXTURE7是管理纹理图像的8个纹理单元。每个都与gl.TEXTURE_2D相关联，而后者是绑定纹理时的纹理目标。


图像Y轴翻转

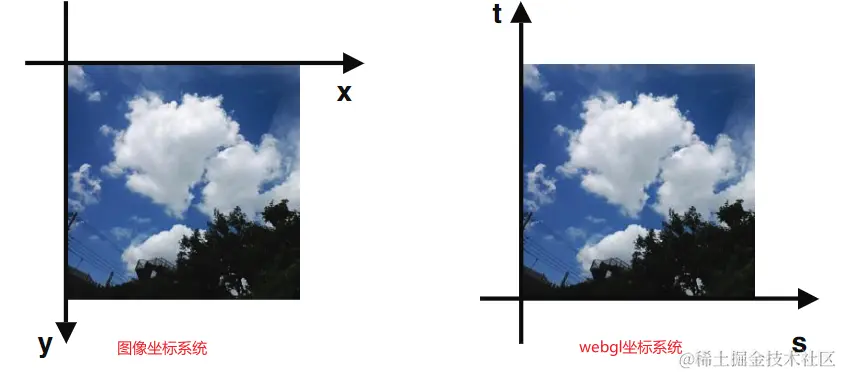

使用图像前，必须对它进行Y轴翻转，因为图像的y轴正方向是屏幕左上角向下，和webgl坐标系统Y轴相反

gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)

image.png pixelStorei函数的使用：

ggl.pixelStorei(pname, param)

  • pname可以是gl.UNPACK_FLIP_Y_WEBGL(对图像进行Y轴翻转，默认为false)或者gl.UNPACK_PERMULTIPLY__ALPHA_WEBGL（将图像RGB颜色值得每一个分量乘以A，默认为false）
  • param: 指定非0或0，必须为整数。

激活并绑定纹理对象

webgl通过纹理单元机制来同时使用多个纹理。每个纹理单元用一个单元编号老管理一张纹理图像。即使程序只有一张纹理图像，也要指定一个纹理单元。

webgl系统至少支持8个纹理单元。

在使用纹理单元之前，需要调用gl.activeTexture()来激活它。

gl.activeTexture(gl.TEXTURE0);

接下来进行绑定纹理对象，webgl支持2中类型的纹理类型

  • gl.TEXTURE_2D: 二维纹理
  • gl.TEXTURE_CUBE_MAP: 立方体纹理

gl.bindTexture(gl.TEXTURE_2D, texture);

配置纹理对象

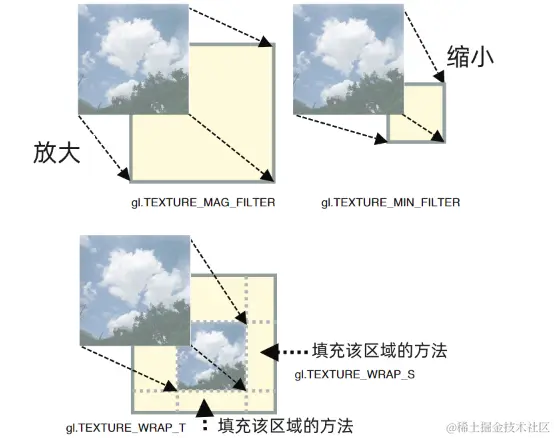

处理缩放和平铺的逻辑

配置纹理对象参数，用来设置纹理坐标获取纹素颜色、按照哪种方式重复填充纹理。使用函数gl.texParameteri()

gl.texParameteri(target, pname, param)

  • target: 参数为gl.TEXTURE_2D或者gl.TEXTURE_CUBE_MAP；以下示例全部使用gl.TEXTURE_2D

  • pname： 可以指定4个纹理参数

    • 放大方法gl.TEXTURE_MAG_FILTER: 定义当纹理的绘制范围比纹理本身更大，如何获取纹素颜色。
    • 缩小方法gl.TEXTURE_MIN_FILTER：定义当纹理的绘制范围比纹理本身更小，如何获取纹素颜色。
    • 水平填充方法：gl.TEXTURE_WRAP_S：表示如何对纹理图像的左右两侧区域进行填充
    • 垂直填充方法： gl.TEXTURE_WRAP_T：表示如何对纹理图像的上下两侧区域进行填充


放大或缩小可以赋值的参数

  • gl.NEAREST: 使用原纹理上距离映射新像素中心最近的那个像素颜色值，作为新像素值
  • gl.LINEAR: 使用距离新像素中心最近的四个像素的颜色值得加权平均，作为新像素值。

水平或上下平铺可以赋值的参数

  • gl.REPEAT: 平铺式重复纹理
  • gl.MIRRORED_REPEAT: 镜像对称式的重复纹理
  • gl.CLAMP_TO_EDGE: 使用纹理图像边缘值
// 处理放大缩小的逻辑
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)

// 横向 纵向 平铺的方式
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE)

将纹理图像分配给纹理对象

使用gl.texImage2D()方法将纹理图像分配给纹理对象，同时该函数还允许配置WEBGL系统关于图像的一些特性。

gl.texImage2D(target, level, internalformat, format, type, image)

  • target: gl.TEXTURE_2D或者gl.TEXTURE_CUBE_MAP
  • level: 传入0
  • internalformat： 图像的内部格式
  • format：纹理数据格式，必须使用和internalformat相同值
  • type： 纹理数据的类型
  • image： 包含纹理图像的Image对象
// 配置纹理图像
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, img);

将纹理单元传递给片元着色器

将纹理图像传入Webgl系统，就必须将其传入片元着色器，并映射到图形的表面上。

必须将片元着色器中表示纹理对象的uniform变量声明为一种特殊的、专用的纹理对象的数据类型。程序中使用二维纹理gl.TEXTURE_2D, 所以该uniform变量的类型设为sampler2D；

  • sampler2D：绑定到gl.TEXTURE_2D上的纹理数据类型
  • samplerCube： 绑定到gl.TEXTURE_CUBE_MAP上的纹理数据类型
  const FRAGMENT_SHADER_SOURCE = `
    precision lowp float;
    uniform sampler2D uSampler;
    varying vec2 vTex;

    void main() {
      gl_FragColor = texture2D(uSampler, vTex);
    }
  `;

gl.uniform1i(uSampler, 0);

完整示例代码

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <title>Title</title>
  <style>
    * {
      margin: 0;
      padding: 0;
    }

    canvas {
      margin: 50px auto 0;
      display: block;
      background: rgb(182, 182, 181);
    }
  </style>
</head>

<body>
  <canvas id="canvas" width="400" height="400">
    此浏览器不支持canvas
  </canvas>
</body>

</html>
<script>
  function initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE) {
    const vertexShader = gl.createShader(gl.VERTEX_SHADER);
    const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);

    gl.shaderSource(vertexShader, VERTEX_SHADER_SOURCE) // 指定顶点着色器的源码
    gl.shaderSource(fragmentShader, FRAGMENT_SHADER_SOURCE) // 指定片元着色器的源码

    // 编译着色器
    gl.compileShader(vertexShader)
    gl.compileShader(fragmentShader)

    // 创建一个程序对象
    const program = gl.createProgram();

    gl.attachShader(program, vertexShader)
    gl.attachShader(program, fragmentShader)

    gl.linkProgram(program)

    gl.useProgram(program)

    return program;
  }

  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    attribute vec4 aTex;
    varying vec2 vTex;

    void main() {
      gl_Position = aPosition; // vec4(0.0,0.0,0.0,1.0)
      vTex = vec2(aTex.x, aTex.y);
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    precision lowp float;
    uniform sampler2D uSampler;
    varying vec2 vTex;

    void main() {
      gl_FragColor = texture2D(uSampler, vTex);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const aTex = gl.getAttribLocation(program, 'aTex');
  const uSampler = gl.getUniformLocation(program, 'uSampler');

  // 顶点坐标和 纹理坐标
  const points = new Float32Array([
    -0.5, 0.5, 0.0, 1.0,
    -0.5, -0.5, 0.0, 0.0,
    0.5, 0.5, 1.0, 1.0,
    0.5, -0.5, 1.0, 0.0,
  ])

  // 使用vertexAttribPointer给aPosition赋值
  const buffer = gl.createBuffer();
  const BYTES = points.BYTES_PER_ELEMENT;

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);
  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, BYTES * 4, 0);
  gl.enableVertexAttribArray(aPosition);

  gl.vertexAttribPointer(aTex, 2, gl.FLOAT, false, BYTES * 4, BYTES * 2);
  gl.enableVertexAttribArray(aTex)

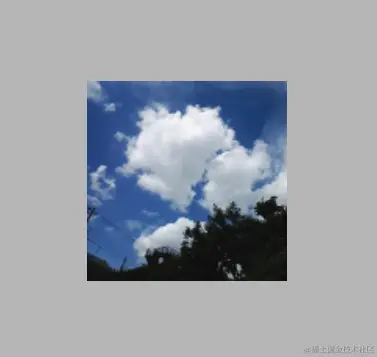

  const img = new Image();
  img.onload = function () {
    // 创建纹理对象
    const texture = gl.createTexture();

    // 翻转 图片 Y轴
    gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)

    // 开启一个纹理单元
    gl.activeTexture(gl.TEXTURE0);

    // 绑定纹理对象
    gl.bindTexture(gl.TEXTURE_2D, texture);

    // 处理放大缩小的逻辑
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR)
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)

    // 横向 纵向 平铺的方式
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE)
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE)

    // 配置纹理图像
    gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, img);

    gl.uniform1i(uSampler, 0);

    gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4);
  }

  img.src = '../assets/sky.png'
</script>

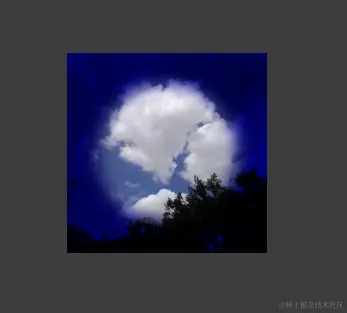

纹理的叠加

将多个图像添加到图形上，多重纹理的融合。


将天空图片和半透明的gif图片相叠加融合。

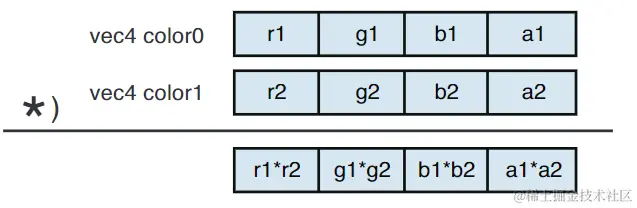

相对于一张纹理图像，使用两张纹理图像需要定义2个纹理对象，然后将2个纹理对象的值进行相乘，获取最终的颜色效果。

  const FRAGMENT_SHADER_SOURCE = `
    precision lowp float;
    uniform sampler2D uSampler;
    uniform sampler2D uSampler1;
    varying vec2 vTex;

    void main() {
      vec4 c1 = texture2D(uSampler, vTex);
      vec4 c2 = texture2D(uSampler1, vTex);

      gl_FragColor = c1 * c2;
    }
  `;

在片元着色器中定义第4行、第9行和11行代码。


完整示例代码

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <title>Title</title>
  <style>
    * {
      margin: 0;
      padding: 0;
    }

    canvas {
      margin: 50px auto 0;
      display: block;
      background: rgb(61, 61, 61);
    }
  </style>
</head>

<body>
  <canvas id="canvas" width="400" height="400">
    此浏览器不支持canvas
  </canvas>
</body>

</html>
<script>
  function initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE) {
    const vertexShader = gl.createShader(gl.VERTEX_SHADER);
    const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);

    gl.shaderSource(vertexShader, VERTEX_SHADER_SOURCE) // 指定顶点着色器的源码
    gl.shaderSource(fragmentShader, FRAGMENT_SHADER_SOURCE) // 指定片元着色器的源码

    // 编译着色器
    gl.compileShader(vertexShader)
    gl.compileShader(fragmentShader)

    // 创建一个程序对象
    const program = gl.createProgram();
    gl.attachShader(program, vertexShader)
    gl.attachShader(program, fragmentShader)
    gl.linkProgram(program)
    gl.useProgram(program)

    return program;
  }
  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    // 只传递顶点数据
    attribute vec4 aPosition;
    attribute vec4 aTex;
    varying vec2 vTex;

    void main() {
      gl_Position = aPosition; // vec4(0.0,0.0,0.0,1.0)
      vTex = vec2(aTex.x, aTex.y);
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    precision lowp float;
    uniform sampler2D uSampler;
    uniform sampler2D uSampler1;
    varying vec2 vTex;

    void main() {
      vec4 c1 = texture2D(uSampler, vTex);
      vec4 c2 = texture2D(uSampler1, vTex);

      gl_FragColor = c1 * c2;
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const aTex = gl.getAttribLocation(program, 'aTex');
  const uSampler = gl.getUniformLocation(program, 'uSampler');
  const uSampler1 = gl.getUniformLocation(program, 'uSampler1');

  const points = new Float32Array([
    -0.5, 0.5, 0.0, 1.0,
    -0.5, -0.5, 0.0, 0.0,
    0.5, 0.5, 1.0, 1.0,
    0.5, -0.5, 1.0, 0.0,
  ])

  const buffer = gl.createBuffer();
  const BYTES = points.BYTES_PER_ELEMENT;

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);
  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, BYTES * 4, 0);
  gl.enableVertexAttribArray(aPosition)
  gl.vertexAttribPointer(aTex, 2, gl.FLOAT, false, BYTES * 4, BYTES * 2);
  gl.enableVertexAttribArray(aTex)

  function getImage(url, location, index) {
    return new Promise(resolve => {
      const img = new Image();
      img.onload = function () {
        // 创建纹理对象
        const texture = gl.createTexture();

        // 翻转 图片 Y轴
        gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)

        // 开启一个纹理单元
        gl.activeTexture(gl[`TEXTURE${index}`]);

        // 绑定纹理对象
        gl.bindTexture(gl.TEXTURE_2D, texture);

        // 处理放大缩小的逻辑
        gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR)
        gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)

        // 横向 纵向 平铺的方式
        gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE)
        gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE)

        // 配置纹理图像
        gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, img);

        gl.uniform1i(location, index);

        resolve();
      }

      img.src = url;
    })
  }

  Promise.all([getImage('../assets/sky.jpg', uSampler, 0), getImage('../assets/circle.gif', uSampler1, 1)]).then(() => {
    gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4);
  })
</script>

最后展示效果

内容参考 《webgl编程指南》 更多资源文档和代码下载地址：

avatar
文章
阅读
粉丝
