扩散模型（Diffusion Model）是继GAN、VAE后的一种生成式模型，而目前在文生图领域比较流行的工具，如DALL-E2、Imagen、Stable Diffusion等，均是以上述扩散模型为基础，不断进行算法优化、迭代，取得了令人惊艳的效果。

DDPM

扩散模型于2015年在论文《Deep unsupervised learning using nonequilibrium thermodynamics》中被提出，并于2020年在论文《Denoising diffusion probabilistic models》中被改进、用于图片生成。《Denoising Diffusion Probabilistic Models》中提出的扩散模型被称为DDPM。

正向扩散过程

令原始图片样本为x0x_0，其满足分布x0∼q(x0)x_0 \sim q(x_0)。定义前向扩散过程，在TT步内，每步给样本增加一个小的满足高斯分布的噪声，从而产生TT个带噪声的样本x1,...,xTx_1,...,x_T，整个过程为一个一阶马尔可夫过程，xtx_t只与xt−1x_{t-1}有关，可用以下公式表示：

q(xt∣xt−1)=N(xt;1−βtxt−1,βtI)q(x_t|x_{t-1})=\mathcal{N}(x_t;\sqrt{1-\beta_t}x_{t-1},\beta_t\mathbf{I})

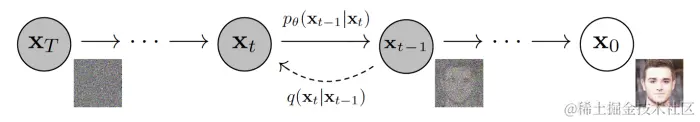

其中，q(xt∣xt−1)q(x_t|x_{t-1})表示给定xt−1x_{t-1}时，xtx_{t}的条件概率，即均值为1−βtxt−1\sqrt{1-\beta_t}x_{t-1}、方差为βtI\beta_t\mathbf{I}的高斯分布，集合{βt∈(0,1)}t=1T\{\beta_t \in (0,1)\}_{t=1}^{T}用于控制每步的噪声大小。进一步给定x0x_0时，整个马尔科夫过程的条件概率为各步条件概率的连乘，可用以下公式表示： q(x1:T∣x0)=∏t=1Tq(xt∣xt−1)q(x_{1:T}|x_0)=\prod_{t=1}^{T}{q(x_t|x_{t-1})} 正向扩散过程可由图1从右到左的过程表示，其中x0x_0为原始图片，随着每步增加噪声，图片逐渐变得模糊。

图片转存失败，建议将图片保存下来直接上传

对于上述正向扩散过程，可进一步令αt=1−βt\alpha_t=1-\beta_t，且αˉt=∏i=1tαi\bar{\alpha}_t=\prod_{i=1}^{t}{\alpha_i}，则xtx_t可用以下公式表示：

xt=αtxt−1+1−αtϵt−1;where ϵt−1,ϵt−2,...∼N(0,I)=αtαt−1xt−2+1−αtαt−1ϵˉt−2;where ϵˉt−2 merge two Gaussians (∗).=...=αˉtx0+1−αˉtϵ\begin{aligned} x_t&=\sqrt{\alpha_t}x_{t-1}+\sqrt{1-\alpha_t}\epsilon_{t-1} &;\text{where }\epsilon_{t-1},\epsilon_{t-2},...\sim\mathcal{N}(0,\mathbf{I})\\ &=\sqrt{\alpha_t \alpha_{t-1}}x_{t-2}+\sqrt{1-\alpha_t\alpha_{t-1}}\bar{\epsilon}_{t-2} &;\text{where }\bar{\epsilon}_{t-2}\text{ merge two Gaussians }(*). \\ &=... \\ &=\sqrt{\bar{\alpha}_t}x_0+\sqrt{1-\bar{\alpha}_t}\epsilon \end{aligned}

即xtx_t是在xt−1x_{t-1}的基础上，增加一个满足高斯分布的噪声ϵt−1\epsilon_{t-1}，循环递归，即xtx_t可进一步推导为在x0x_0的基础上，增加一个满足高斯分布的噪声ϵ\epsilon。这里使用了高斯分布的一个特性，即两个高斯分布合并后仍是一个高斯分布，例如分布N(0,σ12I)\mathcal{N}(0,\sigma_1^2\mathbf{I})和N(0,σ22I)\mathcal{N}(0,\sigma_2^2\mathbf{I})，合并后的分布为N(0,(σ12+σ22)I)\mathcal{N}(0,(\sigma_1^2+\sigma_2^2)\mathbf{I})。

反向扩散过程

以上介绍了正向扩散过程，即图1从右到左，对原始图片逐步增加噪声，如果将过程逆向，即图1从左到右，那么就能从满足高斯分布的噪音xT∼N(0,I)x_T \sim \mathcal{N}(0,\mathbf{I})逐步还原原始图片样本，这就是基于扩散模型生成图片的基本思想，即从xTx_T到x0x_0的每一步，在给定xtx_t时，根据条件概率q(xt−1∣xt)q(x_{t-1}|x_t)采样求解xt−1x_{t-1}，直至最终得到x0x_0。 而当正向扩散过程每步增加的噪声很小时，反向扩散过程的条件概率q(xt−1∣xt)q(x_{t-1}|x_t)也可以认为满足高斯分布，但实际上，我们不能直接求解该条件概率，因为直接求解需要整体数据集合。除直接求解外，另一个方法是训练一个模型pθp_\theta近似预估上述条件概率，可用以下公式表示：

pθ(xt−1∣xt)=N(xt−1;μθ(xt,t),Σθ(xt,t))p_\theta(x_{t-1}|x_t)=\mathcal{N}(x_{t-1};\mu_\theta(x_t,t),\Sigma_\theta(x_t,t))
pθ(x0:T)=p(xT)∏t=1Tpθ(xt−1∣xt)p_{\theta}(x_{0:T})=p(x_T)\prod_{t=1}^{T}{p_\theta(x_{t-1}|x_t)}

从xTx_T到x0x_0的每一步，通过模型θ\theta，输入xtx_t和tt，预测xt−1x_{t-1}的高斯分布的均值μθ(xt,t)\mu_\theta(x_t,t)和方差Σθ(xt,t)\Sigma_\theta(x_t,t)，基于预测值，可以从xt−1x_{t-1}的高斯分布pθ(xt−1∣xt)p_\theta(x_{t-1}|x_t)中进行采样，从而得到xt−1x_{t-1}的一个可能取值，如此循环，直至最终得到x0x_0的一个可能取值。通过上述反向扩散过程，即可以实现从一个满足高斯分布N(0,I)\mathcal{N}(0,\mathcal{I})的随机噪声，生成一张图片。而由于每次预测均是从一个概率密度函数中进行采样，因此，可以保证生成图片的多样性。 更进一步，论文进一步将模型预测pθ(xt−1∣xt)p_\theta(x_{t-1}|x_t)的均值μθ(xt,t)\mu_\theta(x_t,t)和方差Σθ(xt,t)\Sigma_\theta(x_t,t)转化为预测噪声ϵθ(xt,t)\epsilon_\theta(x_t,t)，并推导出μθ(xt,t)\mu_\theta(x_t,t)和ϵθ(xt,t)\epsilon_\theta(x_t,t)的关系：

μθ(xt,t)=1αt(xt−1−αt1−αˉtϵθ(xt,t))\mu_\theta(x_t,t)=\frac{1}{\sqrt{\alpha_t}}\left(x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}}\epsilon_\theta(x_t,t)\right)

因此，pθ(xt−1∣xt)p_\theta(x_{t-1}|x_t)可表示为：

pθ(xt−1∣xt)=N(xt−1;1αt(xt−1−αt1−αˉtϵθ(xt,t)),Σθ(xt,t))p_\theta(x_{t-1}|x_t)=\mathcal{N}(x_{t-1};\frac{1}{\sqrt{\alpha_t}}\left(x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}}\epsilon_\theta(x_t,t)\right),\Sigma_\theta(x_t,t))

论文将Σθ(xt,t)\Sigma_\theta(x_t,t)固定为常量，通过模型预测ϵθ(xt,t)\epsilon_\theta(x_t,t)，并使用上述公式的概率密度函数进行采样，从xtx_t降噪得到xt−1x_{t-1}。

模型结构

DDPM中预测ϵθ(xt,t)\epsilon_\theta(x_t,t)的模型基于OpenAI于2017年发布的一个U-Net形式的网络结构PixelCNN++。U-Net于2015年在论文《U-Net: Convolutional Networks for Biomedical Image Segmentation》中发布，起初主要用于医学图像的切割，目前作为常用的去噪结构，广泛应用于扩散模型中。

图2 U-Net网络结构

U-Net的网络结构如图2所示，因整体结构形似字母U而得名，U型左侧是4层编码器层，对图片进行降维，U型右侧是4层解码器层，对图片进行升维。编码器的每一层，先是连续的两个卷积层（卷积核维度为3×3）和ReLU层，再接一个池化层进行下采样，然后输入下一层，卷积层的通道数逐层加倍，例如，第一层的输入是572×572的单通道图片，经过两个卷积核维度为3×3、通道为64、无padding的卷积层，输出张量维度分别为570×570×64、568×568×64，再经过一个维度为2×2的最大池化层后，输出张量维度为284×284×64，如此循环，最后一层输出的张量维度为32×32×512。在编码器层和解码器层之间的中间层，经过两个卷积层（卷积核维度为3×3、通道为1024）和ReLU层，输出的张量维度为28×28×1024。解码器的每一层，和编码器类似，也先是连续的两个卷积层（卷积核维度为3×3）和ReLU层，和编码器不同的是，解码器从下层到上层，通过一个上卷积层（卷积核维度为3×3）进行上采样（长、宽维度加倍，但通道缩小），同时，解码器每层的输入除上一层上采样的输出外，还包括同层编码器输出的裁剪。例如，解码器第一层的输入，包括中间层上采样的输出，张量维度为56×56×512，和同层编码器输出的裁剪，张量维度为56×56×512，合并后的张量维度为56×56×1024，经过两个卷积核维度为3×3、通道为512的卷积层，输出张量维度分别为54×54×512、52×52×512。解码器最后一层的输出，再通过一个1×1的卷积层，将原先的64通道映射为指定的通道，因为原始U-Net用于图像切割，即对图像每个像素做分类，所以有多少个分类，即有多少个最终的通道。

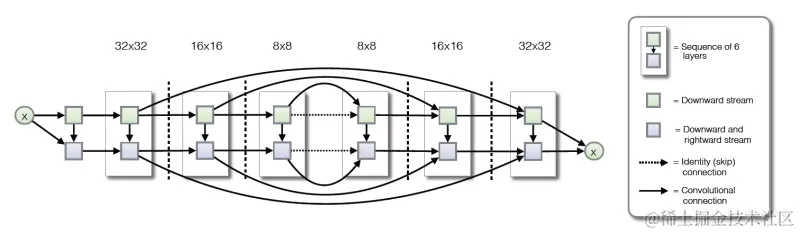

图3 PixelCNN++网络结构

而PixelCNN++于2017年在论文《PixelCNN++: Improving the PixelCNN with Discretized Logistic Mixture Likelihood and Other Modifications》中发布，其网络结构如图3所示。图中，矩形区块对应于U-Net中的编码器或解码器层，共3个编码器层、3个解码器层。在每个编码器或解码器中，PixelCNN++在原U-Net两个卷积层的基础上，增加了一个残差连接。DDPM进一步进行网络结构的改进，包括：使用Group Normalization进行归一化；在残差卷积块后增加自注意力层；使用Transformer中Sinusoidal Position Embedding对步数tt编码成Embedding向量作为模型输入。 DDPM的代码开源，代码地址是：github.com/hojonathanh…，其深度学习框架采用Tensorflow，计算资源采用Google Cloud TPU v3-8。diffusion_tf/models/unet.py中定义了网络结构，核心代码如下所示（增加了部分注释）：

  with tf.variable_scope(name, reuse=reuse):
    # Timestep embedding
    # 将步数t编码成Embedding向量
    with tf.variable_scope('temb'):
      temb = nn.get_timestep_embedding(t, ch)
      temb = nn.dense(temb, name='dense0', num_units=ch * 4)
      temb = nn.dense(nonlinearity(temb), name='dense1', num_units=ch * 4)
      assert temb.shape == [B, ch * 4]

    # Downsampling
    # 多层编码器层
    hs = [nn.conv2d(x, name='conv_in', num_units=ch)]
    for i_level in range(num_resolutions):
      with tf.variable_scope('down_{}'.format(i_level)):
        # Residual blocks for this resolution
        # 构造编码器层，残差卷积块+自注意力层，并进行下采样
        for i_block in range(num_res_blocks):
          h = resnet_block(
            hs[-1], name='block_{}'.format(i_block), temb=temb, out_ch=ch * ch_mult[i_level], dropout=dropout)
          if h.shape[1] in attn_resolutions:
            h = attn_block(h, name='attn_{}'.format(i_block), temb=temb)
          hs.append(h)
        # Downsample
        if i_level != num_resolutions - 1:
          hs.append(downsample(hs[-1], name='downsample', with_conv=resamp_with_conv))

    # Middle
    # 中间层，残差卷积块+自注意力层+残差卷积块
    with tf.variable_scope('mid'):
      h = hs[-1]
      h = resnet_block(h, temb=temb, name='block_1', dropout=dropout)
      h = attn_block(h, name='attn_1'.format(i_block), temb=temb)
      h = resnet_block(h, temb=temb, name='block_2', dropout=dropout)

    # Upsampling
    # 多层解码器层
    for i_level in reversed(range(num_resolutions)):
      with tf.variable_scope('up_{}'.format(i_level)):
        # Residual blocks for this resolution
        # 构造解码器层，残差卷积块+自注意力层，并进行上采样
        for i_block in range(num_res_blocks + 1):
          h = resnet_block(tf.concat([h, hs.pop()], axis=-1), name='block_{}'.format(i_block),
                           temb=temb, out_ch=ch * ch_mult[i_level], dropout=dropout)
          if h.shape[1] in attn_resolutions:
            h = attn_block(h, name='attn_{}'.format(i_block), temb=temb)
        # Upsample
        if i_level != 0:
          h = upsample(h, name='upsample', with_conv=resamp_with_conv)
    assert not hs

    # End
    # 最后再经过一个卷积层输出
    h = nonlinearity(normalize(h, temb=temb, name='norm_out'))
    h = nn.conv2d(h, name='conv_out', num_units=out_ch, init_scale=0.)
    assert h.shape == x.shape[:3] + [out_ch]
    return h

其中，残差卷积块的代码如下（增加了部分注释）：

def resnet_block(x, *, temb, name, out_ch=None, conv_shortcut=False, dropout):
  B, H, W, C = x.shape
  if out_ch is None:
    out_ch = C

  with tf.variable_scope(name):
    h = x

    # 对图片进行归一化和非线性转化
    h = nonlinearity(normalize(h, temb=temb, name='norm1'))
    # 对图片进行卷积
    h = nn.conv2d(h, name='conv1', num_units=out_ch)

    # add in timestep embedding
    # 对步数t的embedding向量进行非线性转化，并合并至图片
    h += nn.dense(nonlinearity(temb), name='temb_proj', num_units=out_ch)[:, None, None, :]

    # 对合并图片和步数后的输入再进行归一化和非线性转化，并再进行卷积
    h = nonlinearity(normalize(h, temb=temb, name='norm2'))
    h = tf.nn.dropout(h, rate=dropout)
    h = nn.conv2d(h, name='conv2', num_units=out_ch, init_scale=0.)

    # 对两次卷积后的输出和原始输入进行残差连接
    if C != out_ch:
      if conv_shortcut:
        x = nn.conv2d(x, name='conv_shortcut', num_units=out_ch)
      else:
        x = nn.nin(x, name='nin_shortcut', num_units=out_ch)

    assert x.shape == h.shape
    print('{}: x={} temb={}'.format(tf.get_default_graph().get_name_scope(), x.shape, temb.shape))
    return x + h

自注意力层的代码如下（即Transformer中的缩放点积注意力层）：

def attn_block(x, *, name, temb):
  B, H, W, C = x.shape
  with tf.variable_scope(name):
    h = normalize(x, temb=temb, name='norm')
    q = nn.nin(h, name='q', num_units=C)
    k = nn.nin(h, name='k', num_units=C)
    v = nn.nin(h, name='v', num_units=C)

    w = tf.einsum('bhwc,bHWc->bhwHW', q, k) * (int(C) ** (-0.5))
    w = tf.reshape(w, [B, H, W, H * W])
    w = tf.nn.softmax(w, -1)
    w = tf.reshape(w, [B, H, W, H, W])

    h = tf.einsum('bhwHW,bHWc->bhwc', w, v)
    h = nn.nin(h, name='proj_out', num_units=C, init_scale=0.)

    assert h.shape == x.shape
    print(tf.get_default_graph().get_name_scope(), x.shape)
    return x + h

训练采样

训练

通过模型预测误差ϵθ(xt,t)\epsilon_\theta(x_t,t)，损失函数采用均方误差（MSE，Mean-Squared Error）：

Lsimple:=Et∼[1,T],x0∼q(x0),ϵ∼N(0,I)[∥ϵ−ϵθ(xt,t)∥2]L_{\text{simple}}:=E_{t\sim[1,T],x_0\sim q(x_0),\epsilon\sim\mathcal{N}(0,\mathbf{I})}[\parallel\epsilon-\epsilon_\theta(x_t,t)\parallel^2]

模型训练的目标即最小化上述损失函数，即使模型预测出的噪声ϵθ(xt,t)\epsilon_\theta(x_t,t)和真实噪声ϵ\epsilon尽可能接近。

图4 训练算法

训练算法如图4所示，采用梯度下降算法，循环下述过程直至模型收敛：

  • 对于样本x0x_0，从{1,...,T}\{1,...,T\}中随机采样步数tt；
  • 从高斯分布N(0,I)\mathcal{N}(0,\mathbf{I})中采样真实噪声ϵ\epsilon；
  • 根据样本x0x_0和真实噪声ϵ\epsilon，使用前面推导出的公式xt=αˉtx0+1−αˉtϵx_t=\sqrt{\bar{\alpha}_t}x_0+\sqrt{1-\bar{\alpha}_t}\epsilon计算第tt步正向扩散后带噪声的图片xtx_t；
  • 根据带噪声的图片xtx_t和步数tt，使用模型预测噪声ϵθ(xt,t)\epsilon_\theta(x_t,t)，即ϵθ(αˉtx0+1−αˉtϵ,t)\epsilon_\theta(\sqrt{\bar{\alpha}_t}x_0+\sqrt{1-\bar{\alpha}_t}\epsilon,t)；
  • 根据真实噪声ϵ\epsilon和预测噪声ϵθ(αˉtx0+1−αˉtϵ,t)\epsilon_\theta(\sqrt{\bar{\alpha}_t}x_0+\sqrt{1-\bar{\alpha}_t}\epsilon,t)计算损失函数的梯度，即∇θ∥ϵ−ϵθ(αˉtx0+1−αˉtϵ)∥2\nabla_\theta\parallel\epsilon-\epsilon_\theta(\sqrt{\bar{\alpha}_t}x_0+\sqrt{1-\bar{\alpha}_t}\epsilon)\parallel^2；
  • 根据梯度和学习率超参更新模型参数。

采样

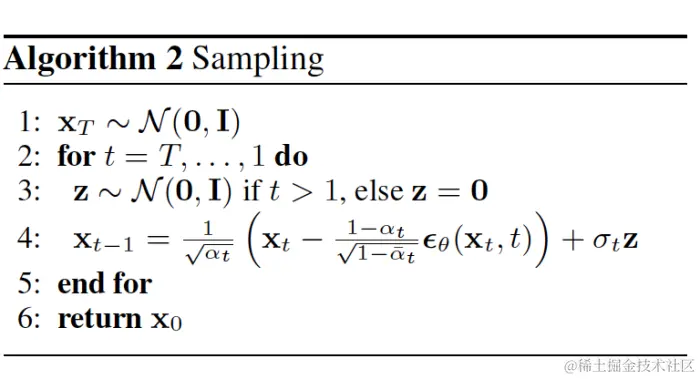

图5 采样算法

采样算法如图5所示，过程如下：

  • 从高斯分布N(0,I)\mathcal{N}(0,\mathbf{I})中采样完全噪声图片xTx_T；
  • 循环TT步，步数从TT到1，直至计算得到x0x_0，生成最终的图片，对于其中的某一步tt：
    • 根据带噪声的图片xtx_t和步数tt，使用模型预测噪声ϵθ(xt,t)\epsilon_\theta(x_t,t)；
    • 前面已推导出概率密度函数pθ(xt−1∣xt)p_\theta(x_{t-1}|x_t)满足高斯分布N(xt−1;1αt(xt−1−αt1−αˉtϵθ(xt,t)),Σθ(xt,t))\mathcal{N}(x_{t-1};\frac{1}{\sqrt{\alpha_t}}\left(x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}}\epsilon_\theta(x_t,t)\right),\Sigma_\theta(x_t,t))，使用公式μθ(xt,t)=1αt(xt−1−αt1−αˉtϵθ(xt,t))\mu_\theta(x_t,t)=\frac{1}{\sqrt{\alpha_t}}\left(x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}}\epsilon_\theta(x_t,t)\right)由噪声ϵθ(xt,t)\epsilon_\theta(x_t,t)计算均值μθ(xt,t)\mu_\theta(x_t,t)；
    • 对于上述概率密度函数，指定方差Σθ(xt,t)\Sigma_\theta(x_t,t)为常量，根据该分布进行采样，从xtx_t得到xt−1x_{t-1}，即xt−1=1αt(xt−1−αt1−αˉtϵθ(xt,t))+σtzx_{t-1}=\frac{1}{\sqrt{\alpha_t}}\left(x_t-\frac{1-\alpha_t}{\sqrt{1-\bar{\alpha}_t}}\epsilon_\theta(x_t,t)\right) +\sigma_tz。
