以下是《「AntV X6」从0到1实现客户旅程时光轴组件03-节点篇》文章正文。

节点

节点是图里面的最基础的元素——接下来我们从节点定义和节点样式两个方面讲述在AntV X6中节点的使用：

节点定义：
节点样式：

节点定义

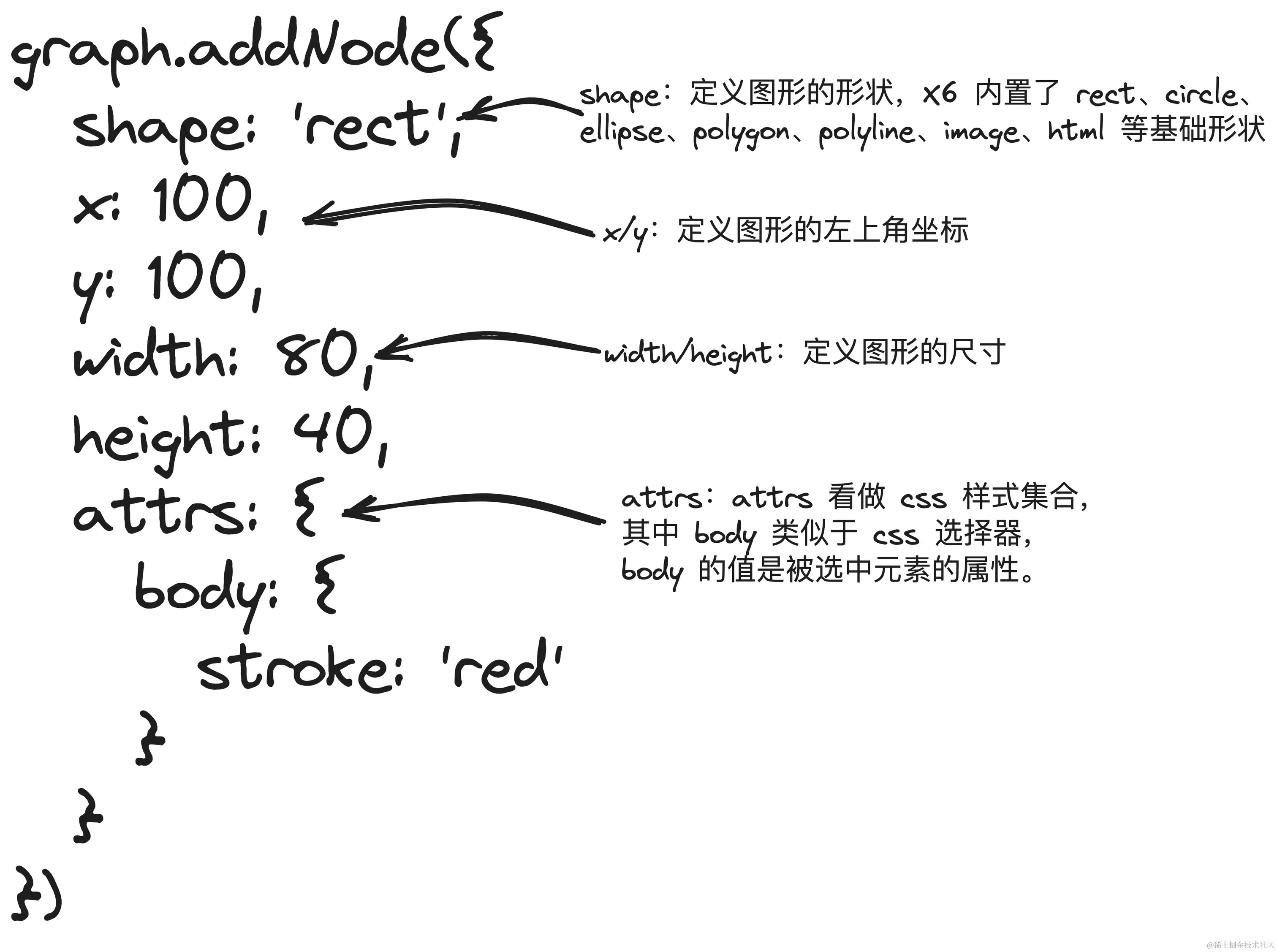

首先来看下一个简单的矩形节点的基础配置：

// 一个简单的矩形节点的基础配置
graph.addNode({
  shape: 'rect', // shape：定义节点的形状，X6 内置了 rect、circle、ellipse、polygon、polyline、image、html 等基础形状
  x: 100, // x/y：定义节点的左上角坐标
  y: 100,
  width: 80, // width/height：定义节点的尺寸
  height: 40,
  attrs: { // attrs: 可以将 attrs 看做 css 样式集合
    body: {
      stroke: 'red'
    }
  }
});

shape：定义节点的形状，X6 内置了 rect、circle、ellipse、polygon、polyline、image、html 等基础形状；
x/y：定义节点的左上角坐标；
width/height：定义节点的尺寸；
attrs：看到 attrs 大家可能比较奇怪，这是什么东西？其实可以将 attrs 看做 css 样式集合，其中 body 类似于 css 选择器，body 的值是被选中元素的属性。那 body 又是哪来的呢？这里就要说的另一个重要的配置项markup，markup 表示的是节点的 DOM 结构，内置的 rect 的默认 markup 为：

[
  {
    tagName: 'rect',
    selector: 'body',
  },
  {
    tagName: 'text',
    selector: 'label',
  },
]

渲染完成后，实际生效的 DOM 为：

<g data-cell-id="ca715562-8faf-4c88-a242-2b18d4ce47a6" data-shape="rect" class="x6-cell x6-node" transform="translate(100,100)">
  <rect fill="#ffffff" stroke="red" stroke-width="2" width="80" height="40"></rect>
  <text font-size="14" fill="#000000" text-anchor="middle" text-vertical-anchor="middle" font-family="Arial, helvetica, sans-serif" transform="matrix(1,0,0,1,40,20)"></text>
</g>

所以说一个节点是由 markup 和 attrs 来决定结构和样式，我们可以通过设置 markup 和 attrs 来定义自己业务中的节点，看下面的例子：

graph.addNode({
  shape: 'rect',
  x: 200,
  y: 80,
  width: 70,
  height: 70,
  markup: [
    {
      tagName: 'rect',
      selector: 'r1'
    },
    {
      tagName: 'circle',
      selector: 'c1'
    },
    {
      tagName: 'circle',
      selector: 'c2'
    },
    {
      tagName: 'circle',
      selector: 'c3'
    },
    {
      tagName: 'circle',
      selector: 'c4'
    }
  ],
  attrs: {
    r1: {
      width: 70,
      height: 70,
      stroke: '#ccc',
      rx: 12,
      ry: 12,
    },
    c1: {
      r: 10,
      cx: 20,
      cy: 20,
      fill: '#000'
    },
    c2: {
      r: 10,
      cx: 50,
      cy: 20,
      fill: '#000'
    },
    c3: {
      r: 10,
      cx: 20,
      cy: 50,
      fill: '#000'
    },
    c4: {
      r: 10,
      cx: 50,
      cy: 50,
      fill: '#000'
    },
  }
})

上面可以看到定义节点的时候，属性是固定写死的，在业务场景中，经常需要动态修改节点的样式，X6 中也提供了非常便利的方法：

const node = graph.addNode({
	shape: 'rect',
  x: 290,
  y: 100,
  width: 80,
  height: 40,
  attrs: {
    body: {
      stroke: 'red'
    }
  }
})
node.attr('body/stroke', 'green')
node.attr('body/fill', 'yellow')

那么问题来了，如果多个节点的结构和样式相似度很高，每次定义节点都要写很多类似的代码，有没有一种方式可以将节点之间的公共属性抽象出来呢？X6 提供了很优雅的方式来解决这个问题，首先注册自定义的节点类型，在这里配置公共的属性，然后在添加节点的时候指定 shape 值为刚才注册的节点类型。

Graph.registerNode('custom-rect', {
  inherit: 'rect', // 继承自 Shape.Rect
  width: 300, // 默认宽度
  height: 40, // 默认高度
  attrs: {
    body: {
      rx: 10, // 圆角矩形
      ry: 10,
      strokeWidth: 1,
      fill: '#5755a1',
      stroke: '#5755a1',
    },
    label: {
      fill: '#fff',
      fontSize: 18,
      refX: 10, // x 轴偏移，类似 css 中的 margin-left
      textAnchor: 'left', // 左对齐
    }
  },
})

graph.addNode({
  shape: 'custom-rect',
  x: 100,
  y: 200,
  width: 100,
  height: 50,
  label: 'rect1'
})
graph.addNode({
  shape: 'custom-rect',
  x: 250,
  y: 200,
  width: 100,
  height: 50,
  label: 'rect2',
  attrs: {
    body: {
      fill: '#ccc'
    }
  }
})

节点样式

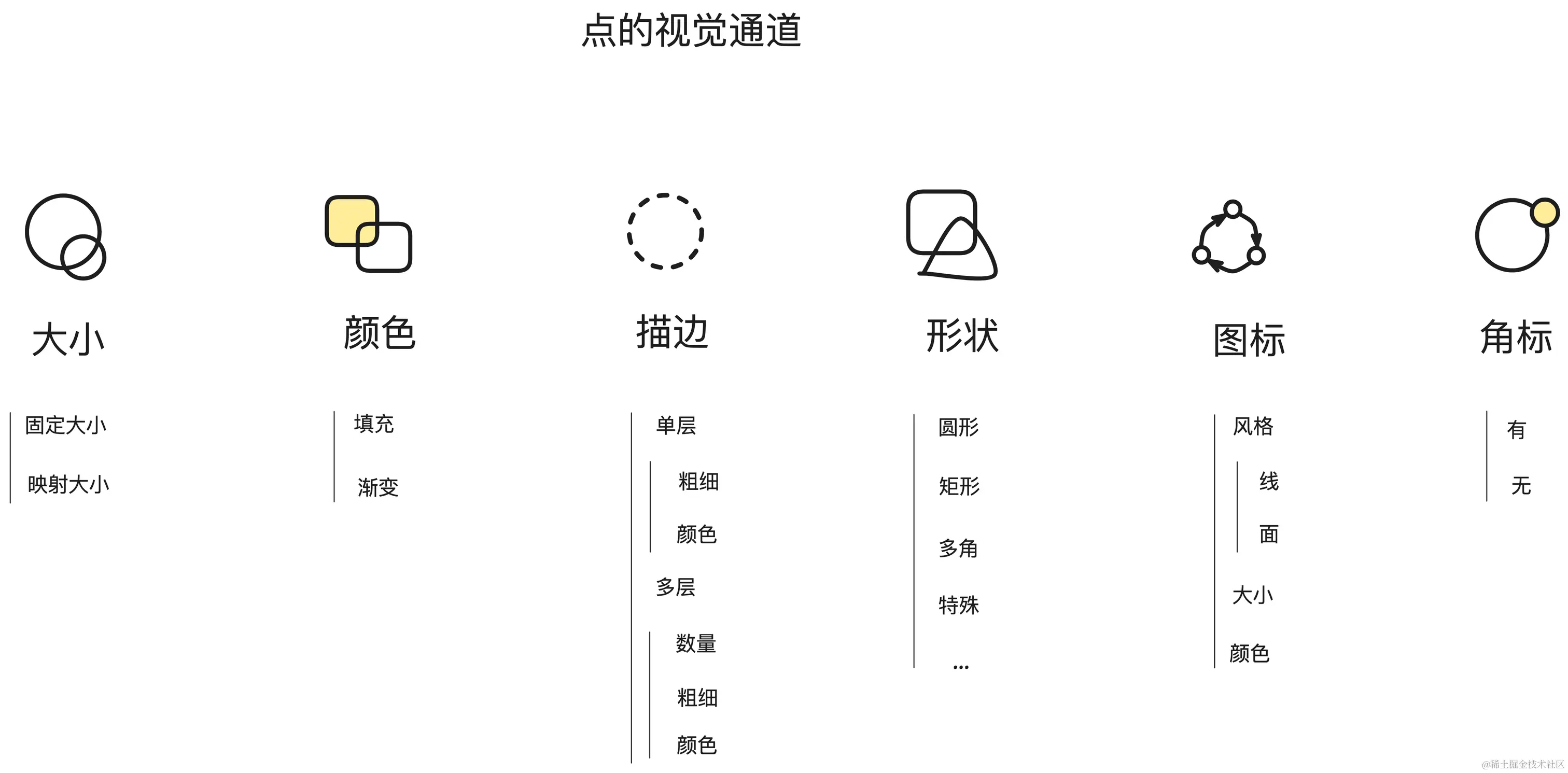

把节点做进一步的拆解，适用于表达节点的视觉样式的有大小、颜色、描边、形状、图标、角标 这么几个视觉参数：


大小：通过width/height来定义节点的尺寸；
颜色：通过attrs中的fill来定义填充颜色；
描边：通过attrs中的stroke来定义描边颜色；
形状：通过shape来定义节点形状，X6 内置了 rect、circle、ellipse、polygon、polyline、image、html 等基础形状，另外也支持React、Vue组件；
图标：同上；
角标：节点右上角的圆形徽标。

另外，X6 不仅支持上文提到的基础的 SVG 节点，还具备在节点中渲染 React、Vue 组件的能力。在实际业务场景中，如果对 SVG 不熟悉或者节点内容复杂，我们可以根据技术栈选择 React/Vue 渲染，这样在节点内部，我们可以用熟悉的方式绘制各种复杂的内容。

在接下来的系列文章中，我们继续从“节点”、“连线”、“标签”、“布局”、“动画”这5个要素出发，通过结合下面的客户旅程时光轴图Demo案例，进行更详细的分解和讲述，希望能帮助到有需要的朋友：

「AntV X6」从0到1实现客户旅程时光轴组件03-节点篇

节点

节点定义

节点样式
