1. 音视频解封装流程分析

音视频解封装是指将音频流和视频流从多媒体文件（如MP4、MKV、FLV等）中提取出来的过程。在FFmpeg中，我们通过以下步骤来完成解封装：

  1. 初始化：首先我们需要使用avformat_open_input()函数打开媒体文件。这个函数会根据输入的文件名和文件格式，打开相应的文件并为其分配一个AVFormatContext结构。
  2. 获取流信息：使用avformat_find_stream_info()函数获取媒体文件中的流信息。这个函数会填充AVFormatContext结构中的各个字段，如流的数量、每个流的类型（音频流、视频流或字幕流）等。
  3. 查找解码器：每个流都与一个解码器相关联，我们需要找到并打开这个解码器。我们可以通过AVCodecParameters结构中的codec_id字段来获取解码器的ID，然后使用avcodec_find_decoder()函数查找解码器。找到解码器后，我们需要使用avcodec_open2()函数打开解码器。
  4. 读取和解码数据包：使用av_read_frame()函数从AVFormatContext中读取数据包。这个函数会返回一个AVPacket结构，该结构包含了数据包的所有信息，如数据包所在的流、数据包的大小、数据包的时间戳等。然后我们需要使用avcodec_send_packet()和avcodec_receive_frame()函数将数据包发送到解码器并获取解码后的帧。
  5. 关闭和清理：解封装和解码完成后，我们需要关闭解码器和输入文件，并释放所有分配的内存。我们可以使用avcodec_close()函数关闭解码器，使用avformat_close_input()函数关闭输入文件。

2. ACC ADTS分析

AAC ADTS（Audio Data Transport Stream）是一种用于在无损或有损压缩音频数据中，传输 AAC（Advanced Audio Coding）编码音频数据的格式。下面是一个 ADTS 数据帧的头格式：

ADTS Fixed header (28 bits):
  - Syncword (12 bits): always 0xFFF
  - MPEG Version (1 bit): 0 for MPEG-4, 1 for MPEG-2
  - Layer (2 bits): always 0
  - Protection absent (1 bit)
  - Profile (2 bits)
  - Sampling frequency index (4 bits)
  - Private bit (1 bit)
  - Channel configuration (3 bits)
  - Originality (1 bit)
  - Home (1 bit)
  - Copyright identifier bit (1 bit)
  - Copyright identifier start (1 bit)

ADTS Variable header (28 bits):
  - Frame length (13 bits)
  - Buffer fullness (11 bits)
  - Number of AAC frames (RDBs) in ADTS frame (2 bits)

ADTS Error check (16 bits, optional): CRC

以下是各个字段的详细解释：

  • Syncword: 0xFFF，固定的同步字，标志着 ADTS 帧的开始。
  • MPEG Version: 用于标识 AAC 的版本，0 代表 MPEG-4，1 代表 MPEG-2。
  • Layer: 在 ADTS 中，这个字段总是为 0。
  • Protection absent: 如果设置为 1，则表示没有 CRC 校验，否则有 CRC 校验。
  • Profile: 标志着 AAC 的编码级别。
  • Sampling frequency index: 对应到采样率，例如 44.1 KHz、48 KHz 等。
  • Private bit: 私有位，一般总是为 0。
  • Channel configuration: 声道配置，例如立体声、5.1 声道等。
  • Originality, Home, Copyright identifier bit, Copyright identifier start: 这些字段在大多数情况下都被设置为 0。
  • Frame length: 该字段包含整个 ADTS 帧的长度，包括头部和数据。
  • Buffer fullness: 编码器的缓冲区充满程度。
  • Number of AAC frames (RDBs) in ADTS frame: 表示每个 ADTS 帧中包含的 AAC 帧数量。

下面是一个例子：为一个 AAC 数据帧创建 ADTS 头部。这个例子使用 MPEG-4、采样率为 44.1 KHz、2 声道的配置，展示如何在 C 语言中生成一个 ADTS 头部：

#include <stdio.h>
#include <stdint.h>

// 创建 ADTS 头
void createAdtsHeader(uint8_t* header, int dataLength) {
    // 变量定义
    int sampling_frequency_index = 4;  // 44.1KHz
    int channel_config = 2;  // 声道

    // ADTS 固定头部
    header[0] = 0xFF;  // 同步字: 0xFFF, 所有位都必须是 1
    header[1] = 0xF1;  // MPEG-4, 层: 0, 无 CRC
    header[2] = ((1<<6) + (sampling_frequency_index<<2) + (channel_config>>2));
    header[3] = ((channel_config&3)<<6) + ((dataLength+7)>>11);
    header[4] = ((dataLength+7) & 0x7FF) >> 3;
    header[5] = (((dataLength+7) & 7) << 5) + 0x1F;
    header[6] = 0xFC;
}

// 主函数
int main() {
    uint8_t adts_header[7];
    int dataLength = 1024;  // 假设一个 AAC 帧的长度是 1024 字节
    createAdtsHeader(adts_header, dataLength);
    for (int i = 0; i < 7; i++) {
        printf("%02x ", adts_header[i]);
    }
    printf("\n");
    return 0;
}

在这段代码中，我们首先定义了我们要使用的音频配置：MPEG-4、44.1 KHz 的采样率和立体声声道。然后我们定义了一个函数 createAdtsHeader，它接受一个字节数组和数据长度作为输入，并填充字节数组以创建 ADTS 头部。ADTS 头部总是 7 个字节。

在主函数中，我们创建一个字节数组，指定一个假设的 AAC 帧长度（在实际应用中，这应该是封装的 AAC 数据帧的真实长度），然后调用 createAdtsHeader 函数。最后打印出 ADTS 头部的内容，每个字节以十六进制格式显示。

运行这段代码会得到一个 7 字节的 ADTS 头部，它可以直接前置到 AAC 数据帧前，形成一个完整的 ADTS 帧。

3. H264 NALU分析

H.264，也被称为AVC（Advanced Video Coding，高级视频编码），是一种视频压缩标准，其目标是提供良好的视频质量，同时降低数据率（即文件大小）。 H.264编码原理：

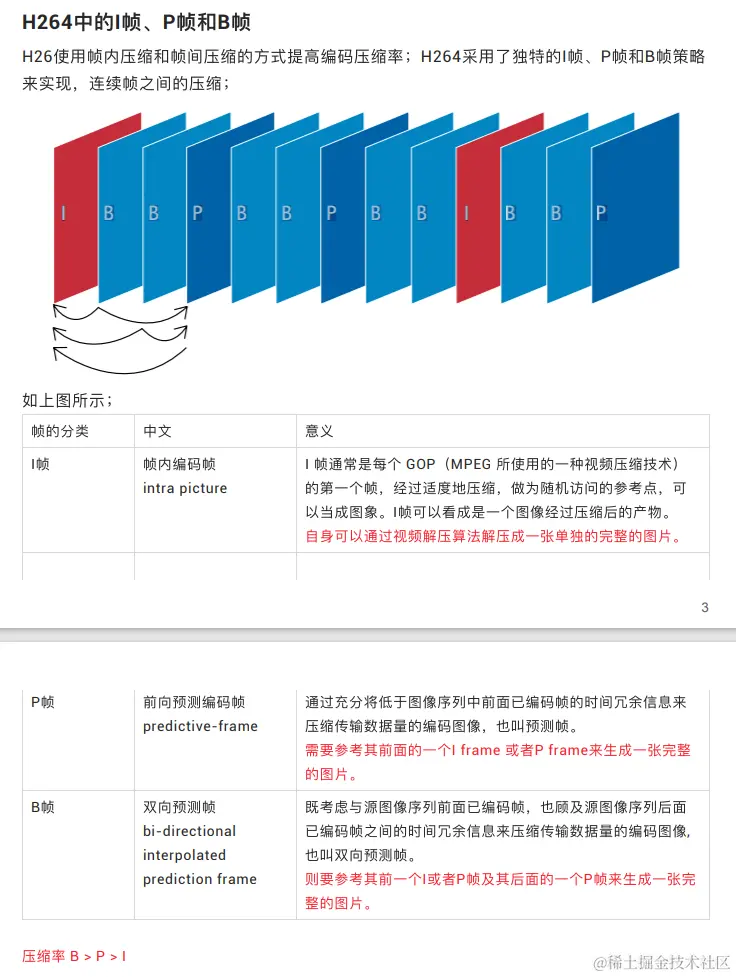

  1. 预测编码：H.264使用两种预测技术，即空间预测和时间预测。空间预测用于I帧（内部帧），而时间预测用于P帧（预测帧）和B帧（双向预测帧）。
  2. 变换和量化：预测误差通过离散余弦变换（DCT）变换为频域，然后通过量化步骤简化。
  3. 熵编码：H.264编码器使用CAVLC（上下文自适应变长编码）或CABAC（上下文自适应二进制算术编码）进行熵编码。这两种方法都能进一步压缩数据，不过CABAC更复杂，但能提供更好的压缩性能。


H.264编码结构解析：

  1. NAL单元：H.264的编码结构被称为网络抽象层（Network Abstraction Layer，简称NAL）。NAL单元（NALU）是H.264编码的最小数据单元。每个NALU都有一个头部和有效载荷。头部包含NALU的类型，有效载荷包含编码的视频数据。

  2. 编码类型：H.264编码中有多种不同类型的帧，包括I帧、P帧和B帧。I帧是完全自我编码的帧。P帧是基于之前的I帧或P帧预测的帧。B帧则是基于之前和之后的帧进行预测的帧。

  3. SPS和PPS：序列参数集（Sequence Parameter Sets，简称SPS）和图像参数集（Picture Parameter Sets，简称PPS）是H.264视频的重要组成部分。SPS包含视频序列的参数，而PPS包含特定图像的参数。视频解码器需要这两种参数集才能正确解码视频。

H.264 的数据编码结构被称为网络抽象层（Network Abstraction Layer，简称 NAL）。NAL 单元（NALU）是 H.264 编码的最小数据单元。NALU 主要由两部分组成：NALU 头部和载荷（Payload）。

  1. NALU 头部：头部包含一个字节，主要包括两个字段：forbidden_zero_bit、NAL reference idc和 NAL unit type。

    • forbidden_zero_bit：始终为 0。如果为 1，表示此 NALU 存在错误，需要立即丢弃。
    • NAL reference idc：表示该 NALU 的重要性，例如是否关键帧等信息。
    • NAL unit type：NALU 类型，表示 NALU 是序列参数集、图像参数集、切片等类型。

  2. 载荷（Payload） ：Payload 通常包含原始的 H.264 视频数据。

H.264 视频流就是由一个个 NALU 串接起来的。在 H.264 的实际应用中，为了能够区分两个 NALU 之间的边界，会在每个 NALU 前面加上一个开始码（Start Code），它通常是 0x000001 或者 0x00000001。

对于 NAL unit type，常见的类型包括：

  • 类型为 5：IDR（即时刷新）图像的 NAL 单元。在这个 NALU 之后，所有图像都独立于以前的图像。通常情况下，编码器会周期性地插入 IDR 图像。IDR 图像之间的图像序列称为一个“GOP”。
  • 类型为 7：序列参数集（SPS）的 NAL 单元。它包含关于视频序列的一些参数。
  • 类型为 8：图像参数集（PPS）的 NAL 单元。它包含关于图像的一些参数。

4. FLV解封装格式

FLV（Flash Video）是Adobe开发的一种流媒体格式，主要用于网络视频播放。FLV文件主要包括头部信息（Header）、FLV标签（FLV Tags，包括音频、视频以及脚本标签）以及其他数据。

1. FLV头部信息（Header）

FLV文件的头部包括了9个或更多字节，分为3个部分：Signature、Version和Flags，以及Header Size。

  • Signature：占3个字节，一般为"FLV"，表示文件类型。
  • Version：占1个字节，表示FLV的版本，目前为1。
  • Flags：占1个字节，表示文件体中存在的类型，例如音频或视频。
  • Header Size：占4个字节，表示头部的长度，一般为9。

2. FLV标签（FLV Tags）

每个FLV标签都对应一块数据（音频、视频或者脚本）。标签的开始总是由Previous Tag Size字段标记的。

  • Previous Tag Size：占4个字节，表示前一个Tag的长度。
  • Tag Type：占1个字节，表示Tag的类型，音频（8）、视频（9）或脚本（18）。
  • Data Size：占3个字节，表示数据区的大小。
  • Timestamp：占3个字节，表示该Tag在流中的时间基准，单位是毫秒。
  • Timestamp Extended：占1个字节，扩展时间戳，当24位时间戳不够用时使用。
  • StreamID：占3个字节，总是0。

之后就是Tag Data，长度由Data Size字段给出，存储具体的音频数据、视频数据或者元数据。

3. 音频数据和视频数据

音频和视频数据位于FLV标签中，音频或视频数据的格式取决于其编码方式。例如，音频数据可以被编码为AAC，MP3等，视频数据可以被编码为H.264，VP6等。

4. 元数据（Script Data）

元数据主要包含了与整个FLV文件有关的信息，例如duration（时长）、width、height（视频的宽和高）、videodatarate（视频数据率）等。

元数据是以脚本标签的形式存在，可以在文件的任何位置，但通常在文件开始部分，方便快速获取视频的基本信息。

具体的FLV标签数据的解析，需要根据FLV规范，和具体的音视频编码格式去解析。

5. MP4封装格式剖析

MP4（MPEG-4 Part 14）是一种常见的多媒体容器格式，用于封装音频、视频、字幕和元数据等多种媒体数据。下面是对MP4封装格式的详细剖析，包括其各个组成部分和它们之间的关系：

  1. 头部（Header）：

    • MP4文件以一个头部开始，包含了一些关键信息，如文件类型和版本信息。
    • 头部通常有12个字节，包括一个固定的8字节签名（"ftyp"）和一个4字节的版本信息。

  2. 元数据（Metadata）：

    • MP4格式支持多种元数据格式，如ID3标签、iTunes元数据、Exif数据等。
    • 这些元数据可以包含有关媒体文件的信息，如标题、艺术家、发行日期等。

  3. 音频轨道（Audio Track）：

    • MP4可以容纳一个或多个音频轨道，每个轨道都包括音频编解码器类型、采样率、通道数和音频数据。
    • 音频数据通常以AAC（Advanced Audio Coding）或MP3等格式进行编码。

  4. 视频轨道（Video Track）：

    • MP4可以容纳一个或多个视频轨道，每个轨道都包括视频编解码器类型、帧率、分辨率和视频数据。
    • 视频数据通常以H.264、H.265（HEVC）或VP9等编码格式进行编码。

  5. 时间轴（Timecode）：

    • MP4文件包括一个时间轴，用于记录每个媒体样本（音频或视频帧）的时间戳信息，以确保正确的播放顺序和同步。

  6. 同步轨道（Synchronization Track）：

    • 同步轨道用于指示媒体文件中音频和视频轨道之间的同步关系，以确保它们在播放时能够正确地配合。

  7. 字幕和章节轨道（Subtitles and Chapters Track）：

    • MP4还支持包含字幕和章节信息的轨道，这些信息可以用于添加字幕、章节导航和其他交互式功能。

  8. 样本表（Sample Table）：

    • 样本表是MP4文件中最重要的部分之一，它记录了媒体文件中每个样本的位置、大小和时间戳信息。
    • 样本表包括时间戳表（Time-to-Sample）、同步采样表（Sync Sample）、块表（Chunk Offset）、样本描述表（Sample Description）等。

  9. 媒体数据（Media Data）：

    • 媒体数据部分包含了实际的音频和视频样本数据，这些数据通常是压缩过的。
    • 样本表中的信息帮助解析器定位和解码媒体数据。

  10. 索引表（Index Table）：

    • 索引表用于加速访问媒体数据，它包含了样本的索引信息，以便快速跳转到特定的媒体位置。

MP4文件的结构允许将多种类型的媒体数据有序封装在一起，以便于播放和传输。不同类型的轨道和元数据一起构成了完整的媒体体验。解码器和播放器使用MP4文件中的头部信息、样本表和索引表来解析和播放媒体文件，确保音频和视频的同步和正确顺序。这种封装格式的灵活性和通用性使得MP4成为流行的多媒体容器格式之一。
