一.创建第一个Shader

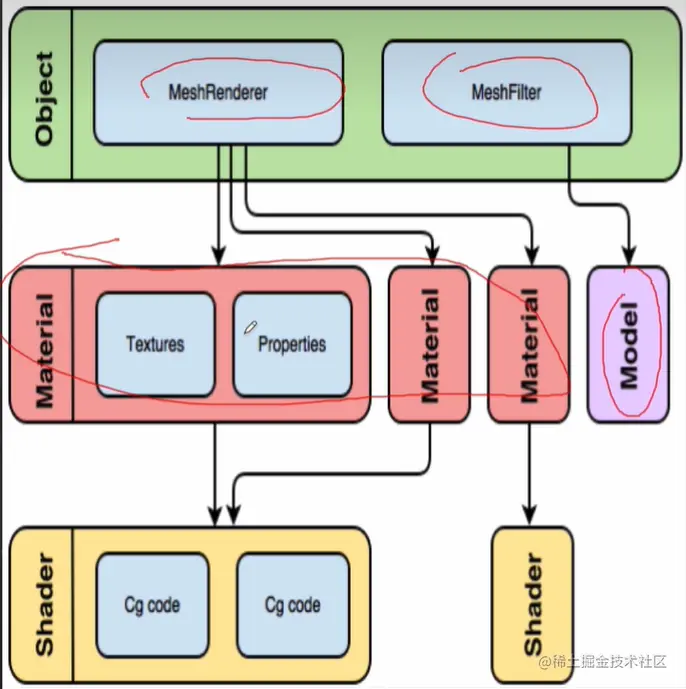

组织架构：

MeshFilter决定了是什么样的模型，MeshRenderer能够将模型绘制出来，并设置材质，每一个材质对shader的封装，在此基础上还包括变量以及属性的定义，材质就类似我们不同表面的效果。每一个材质都会封装一个具体的shader来执行具体的着色效果。

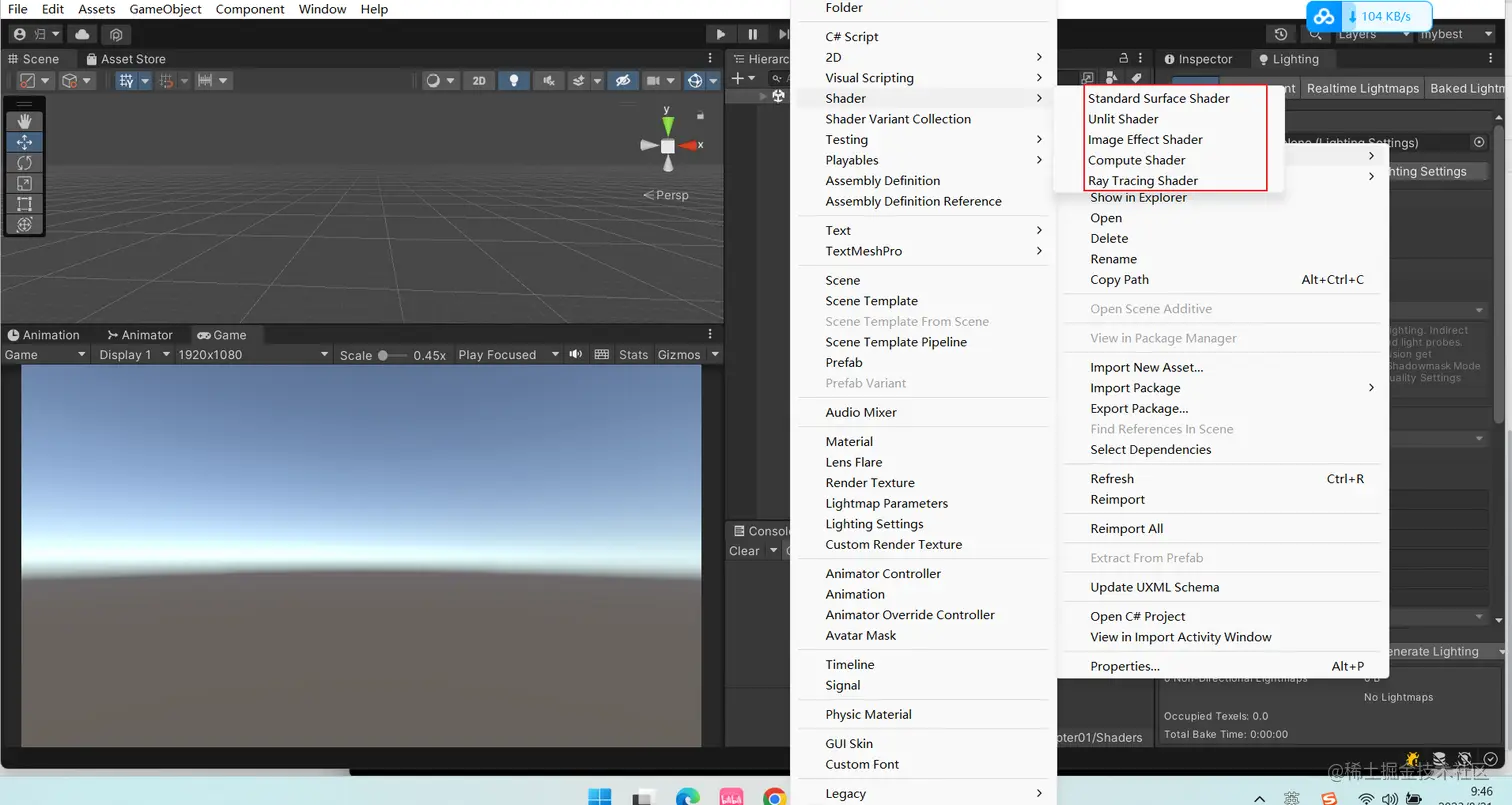

unity提供的默认shader类型

• Standard Surface Shader：标准的表面着色器（一般都使用标准的表面着色器）
• Unlit Shader:无光照着色器
• Image Effect Shader: 图像特效着色器
• Compute Shader:计算着色器（通过计算机GPU数值计算用到的着色器）
• Shader Variant Collection:

unity在我们新建shader的时候，为我们的shader填充了基本的框架代码，默认是接收纹理贴图的漫反射的shader，我们通过对它进行修改，来学习快速开发自定义shader。

1.安装shader插件

unity创建好的shader文件，使用VS打开的话会出现杂项文件的问题，这时候我们本身安装环境是安装好的，只需要下载好shader的扩展（代码提示）即可。

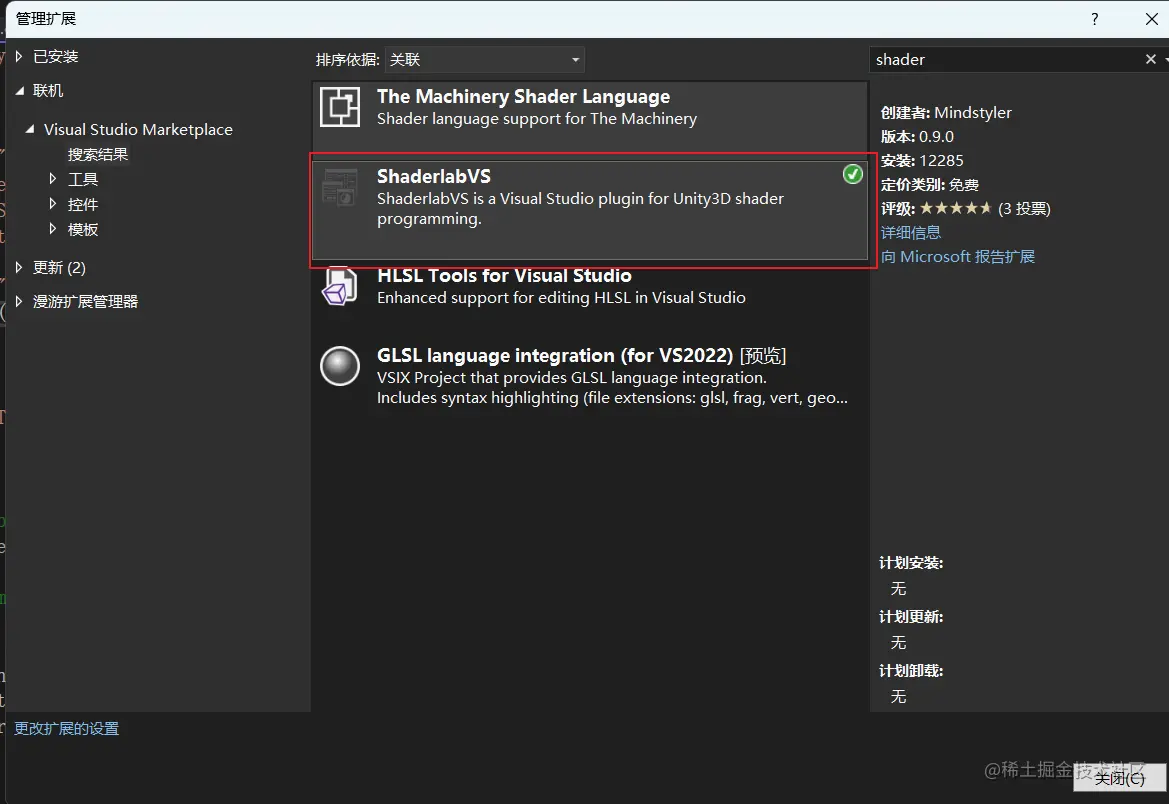

扩展-管理扩展中找到以下shader扩展工具，下载即可。

2.shader代码模板介绍

shader文件的路径：

    Shader "Custom/StandardDiffuse"

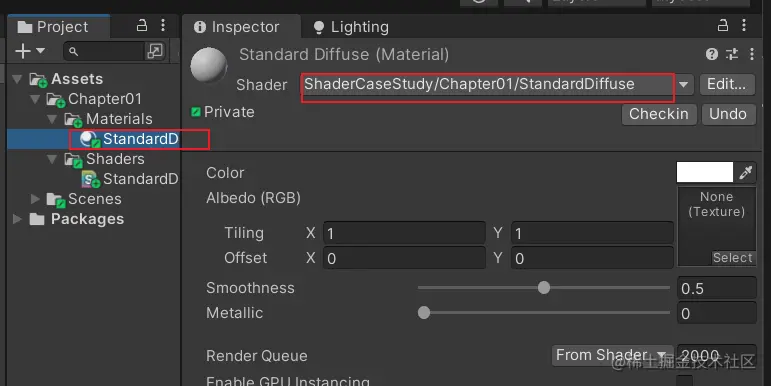

这个shader路径对应的是材质materials的shader选项，根据这个shader文件路径，可以在materials里面的shader选项中找到，同时改变了这个路径之后，对应的目录路径也会随之改变。比如我改成如下路径规范：

    Shader "ShaderCaseStudy/Chapter01/StandardDiffuse"

对应的shader选项会变成这样：

Properties属性块：

属性块中会声明好我们需要用到的属性，比如颜色，纹理，都是在里面进行定义。同时在属性块中里面定义的属性，可以在unity面板查看器里面可以进行相应的指定和初始化。

    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Glossiness ("Smoothness", Range(0,1)) = 0.5
        _Metallic ("Metallic", Range(0,1)) = 0.0
    }

SubShader具体的着色执行：

    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        half _Glossiness;
        half _Metallic;
        fixed4 _Color;

        // Add instancing support for this shader. You need to check 'Enable Instancing' on materials that use the shader.
        // See https://docs.unity3d.com/Manual/GPUInstancing.html for more information about instancing.
        // #pragma instancing_options assumeuniformscaling
        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            // Albedo comes from a texture tinted by color
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;
            o.Albedo = c.rgb;
            // Metallic and smoothness come from slider variables
            o.Metallic = _Metallic;
            o.Smoothness = _Glossiness;
            o.Alpha = c.a;
        }
        ENDCG
    }

CGPROGRAM以及ENDCG包裹起来的代码称之为CG语言，进行具体的着色操作，一些计算都在里面进行。

3.创建自定义属性

创建自定义属性，默认是下划线开头的。自定义属性结构如下：

(下划线)+属性名（“GUI名称，也就是unity面板上的名称”，“属性的类型”）= 默认值

注意点：当我们有多个对象使用同一个材质的时候，我们改变了材质的属性值后，会影响所有使用这个材质的对象。所有我们需要改变材质的时候，都会习惯的新建一个材质，然后设置不同的值，最后在赋给对象。

常见的属性值类型有：

    //在这里，我们使用shader代码创建自定义自己的属性
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Glossiness ("Smoothness", Range(0,1)) = 0.5
        _Metallic ("Metallic", Range(0,1)) = 0.0
        //自定义属性
        //添加环境光的颜色
        _AmbientColor("Ambient Color",Color) = (1,1,1,1)
        //添加自定义滑块的取值
        _MySliderValue("This is a slider",Range(0,10)) = 2.5
    }

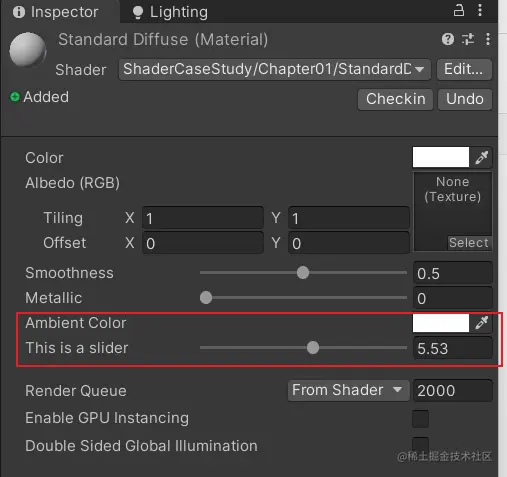

另一边unity面板编辑器也可以接收并使用对应我们创建好的属性：

实际上在GUI上创建的是Ambient Color和This is a slider这两个元素，在shader文件里面，将他们分别保存在_AmbientColor和_MySliderValue变量里面，这样GUI查看器的属性值和shader属性值相关联，使得它们指向同一个数据。

4.变量关联

自定义好shader属性的同时，我们也需要在SubShader声明一个同名称的变量，使得在SubShader声明的变量和shader里面的属性值相关联。只有通过这种方式才能让CG语言里面的变量和属性里面的变量关联起来。

GUI查看器---》属性块---》CG语言

常用的对应关系有以下几种：

    // Color,Vector   float4,half4,fixed4(数字4表示4个元素)
    //Rnage,Float     float,half,fixed
    //2D              sample2D
    //3D              sample3D
    //Cube            sampleCube

CG语言在脚本中也不允许有代码错误出现，如果有错误，材质会被渲染成无着色的效果。在unity2017之后，无着色效果是用一种纯白色来表示。代码错误提示不像C#出现在编辑器上面，shader的代码错误提示是出现在unity面板编辑器上，双击错误会跳转到VS错误那一行。并且，shader错误不会停止unity的运行，如何判断是否有错误，只能判断是否有着色效果来进行判断。

注意点：对材质的属性值修改是一种永恒的修改，也就是你修改更新值了，就会发生修改值的保存。

二、表面着色器和纹理映射

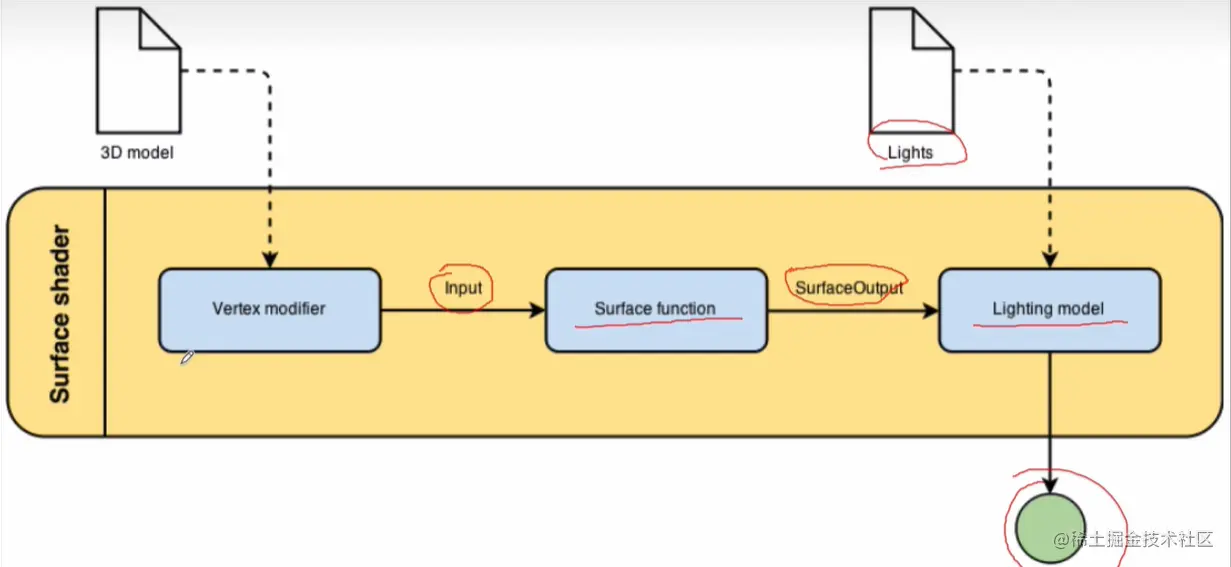

表面着色器的工作流程：

获取3D模型数据--》传入到修改器里面--》将input作为我们表面函数的输入结构体--》在表面函数中进行计算--》将计算结果填写到表面输出结构体中+从场景中获取的光源信息结合起来进行物理计算（光照模型的计算内容）--》得到屏幕上每一个像素点最终的颜色信息。

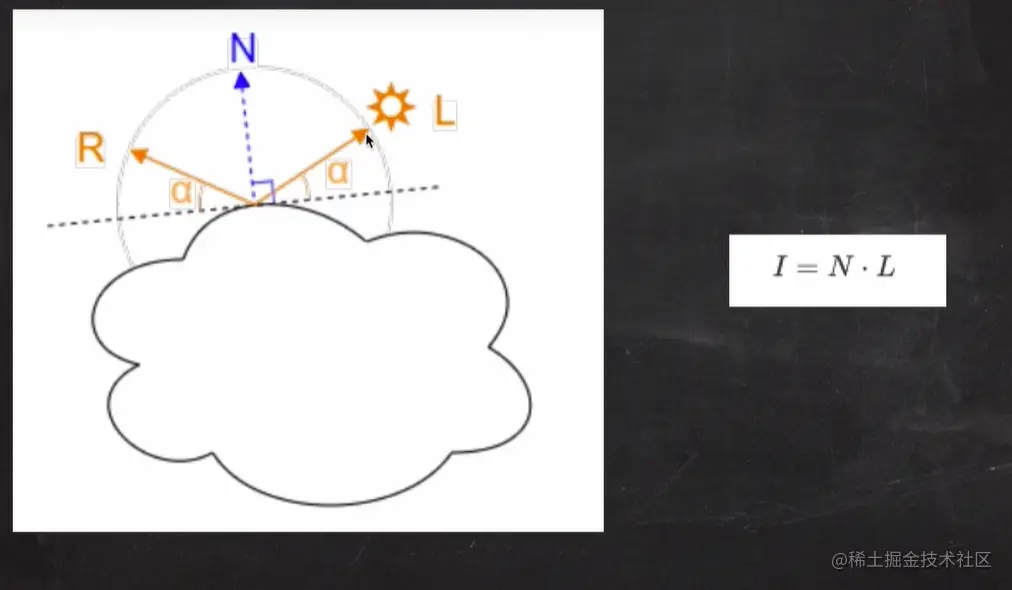

1.漫反射着色

漫反射每一个物体都会有的，是比较简单的一种反射效果，在着色器中比较容易实现，并且在低模游戏中比较常用。

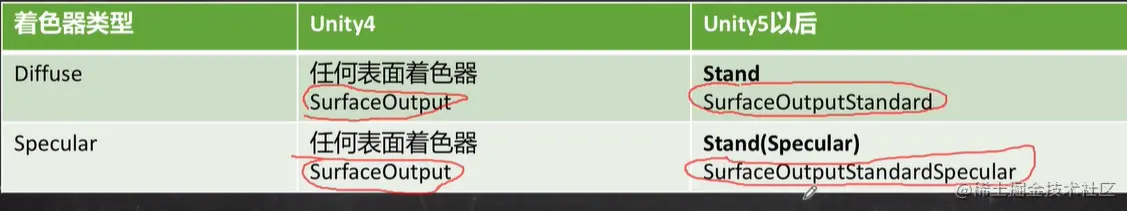

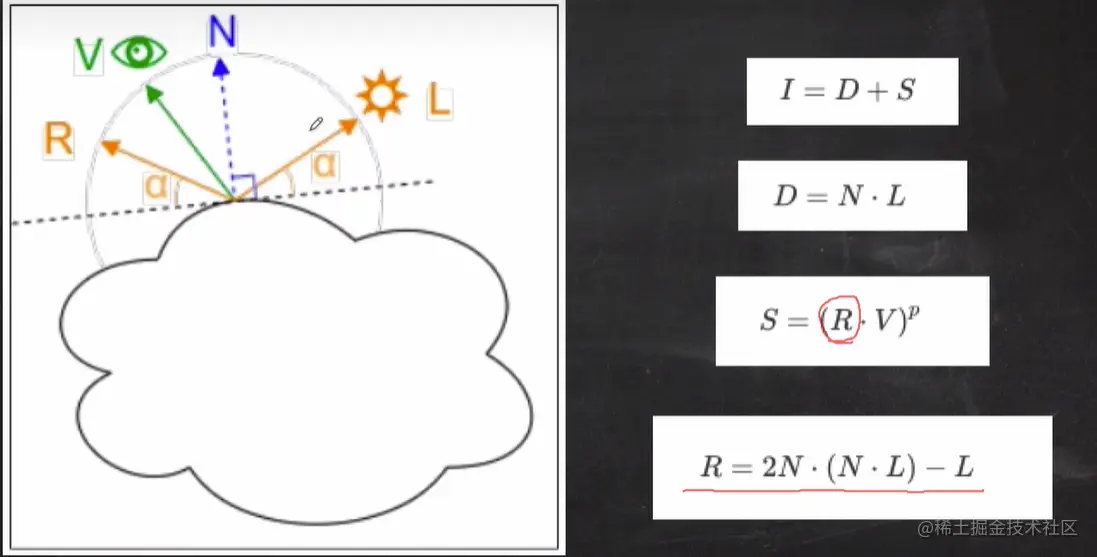

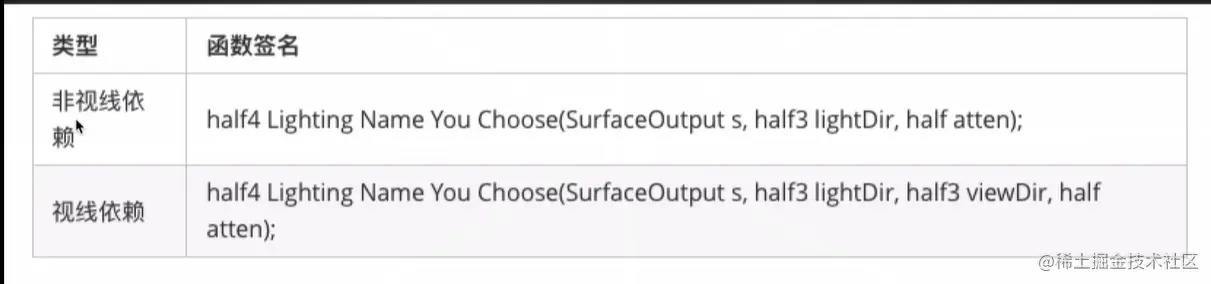

光照模型、以及光照模型对应的参数：

unity5之后，引入了物理渲染，需要提供更多的渲染相关的信息（平滑度、光滑度），Specular:镜面反射

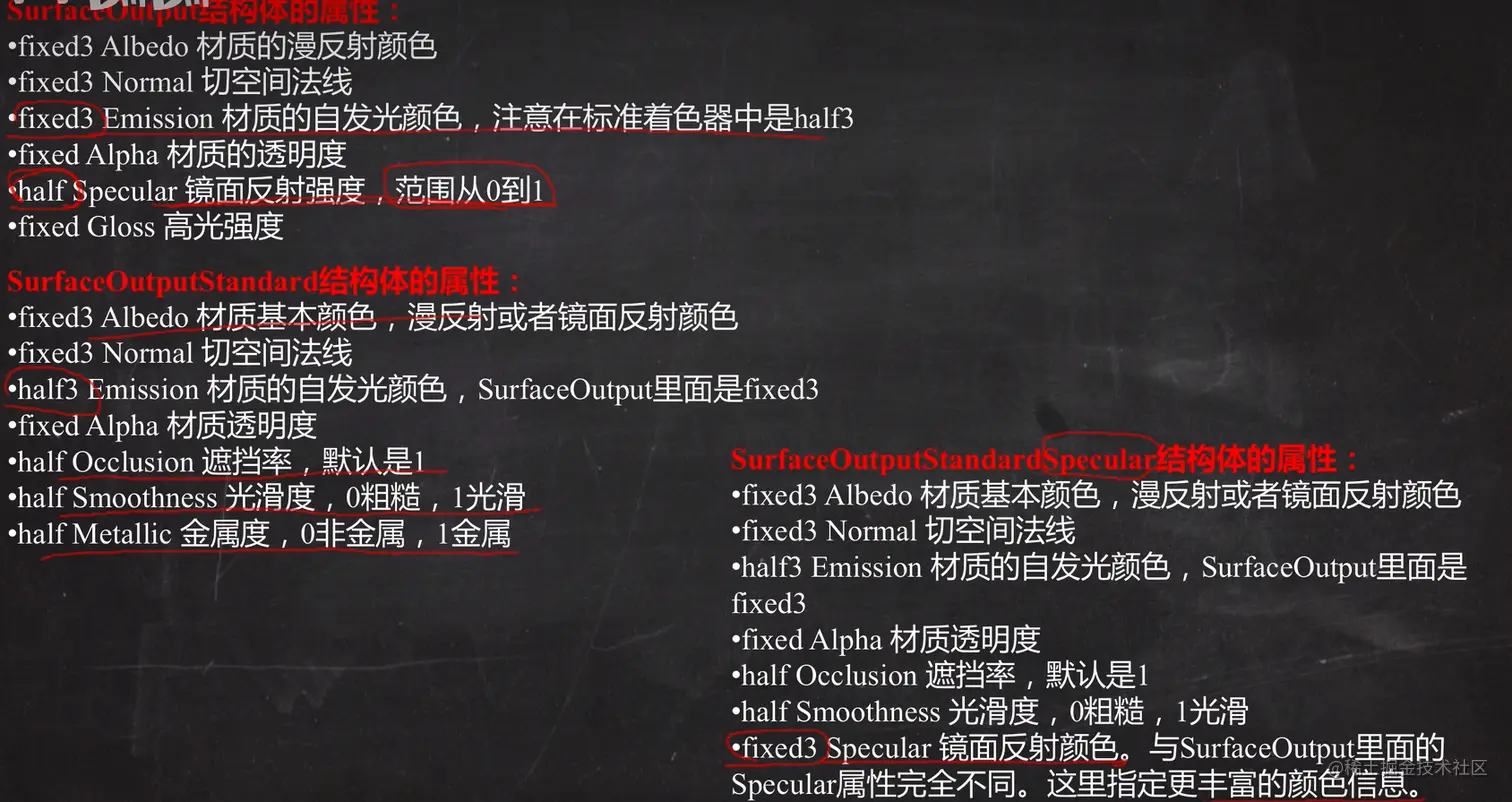

常用的结构体属性介绍：

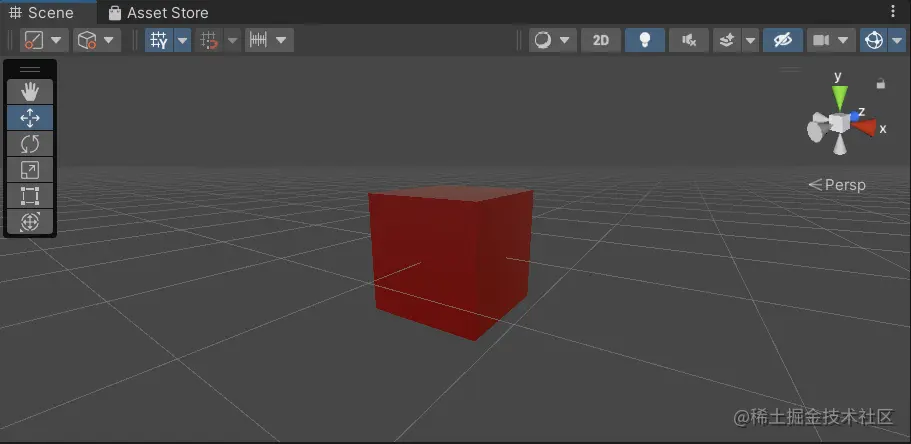

去掉光照，会发现立方体每一个面都是一样的，没有着色效果，如果有了光照之后，漫反射效果就会很明显，每一个方向不一样对应的着色也是不一样的。

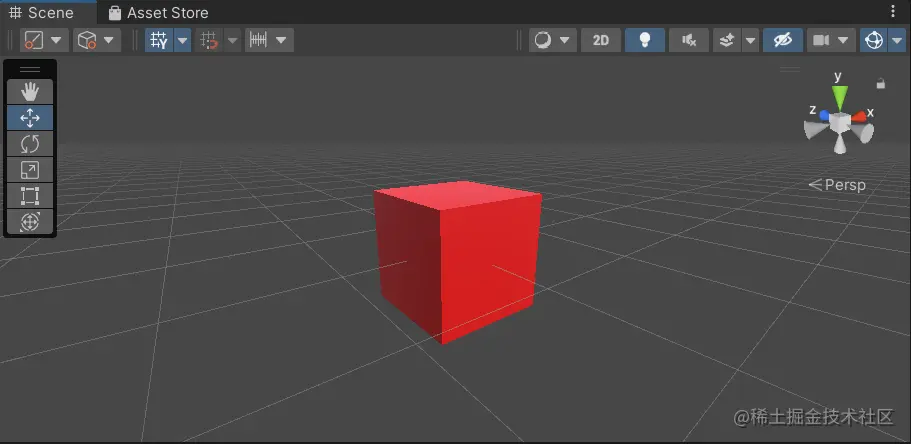

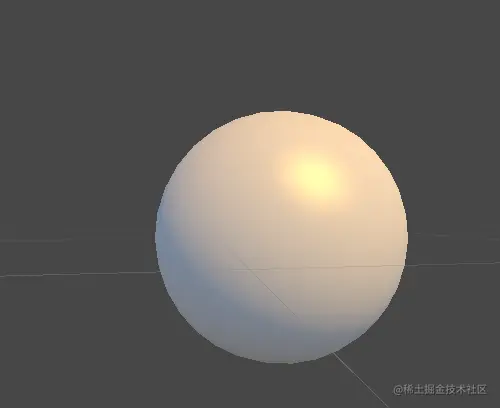

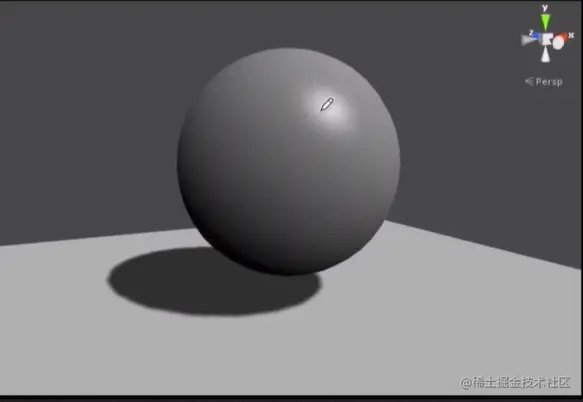

有光照之后的漫反射效果明显：

漫反射代码详解：

    Shader "ShaderCaseStudy/Chapter02/CustomDiffuse"
{
    Properties
    {
        //漫反射只需要物体表面无光照的颜色
        _Color ("Color", Color) = (1,1,1,1)
    }
    SubShader
    {
    //设置着色器常用标签
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // surface函数告诉我们当前表面处理函数是surf，Standard表示使用的是标准的光照模型，fullforwardshadows表示完整的阴影效果
        #pragma surface surf Standard fullforwardshadows

        // 使用的shader模型是3.0的版本，此版本可以获得更好的光照效果
        #pragma target 3.0

        //表面函数的输入结构体
        struct Input
        {
            float2 uv_MainTex;
        };
        fixed4 _Color;

        UNITY_INSTANCING_BUFFER_START(Props)
        UNITY_INSTANCING_BUFFER_END(Props)

        //表面处理函数，参数分别是输入结构体，输出结构体
        //注意点：不同的光照模型所需要的参数是不一样的，所返回的类型也随之变化
        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            // 将输入体获取到的结构信息计算后填充到输出结构体，表面输出结构体在传递到光照模型进行光照计算
            //所以如何更好的计算决定了最后的效果是怎么样的
            fixed4 c =  _Color;
            o.Albedo = c.rgb;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

2.压缩数组

shader里面的代码都是针对于模型的顶点以及像素进行，所以GPU采用并行计算运行的原因。在CG里面有两种类型的变量，一种是单值，一种是压缩数组。

压缩数组变量，例如：float3（3个float类型的变量），int4（4个int类型的变量）

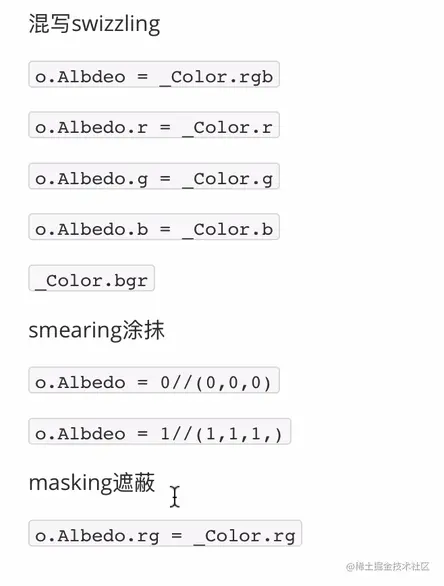

针对于压缩数组，有几种特点：

• 混写（允许在一行代码中多个元素进行重新排列）
• 涂抹（单值赋值实际上是给多个变量赋同一个值）
• 遮蔽

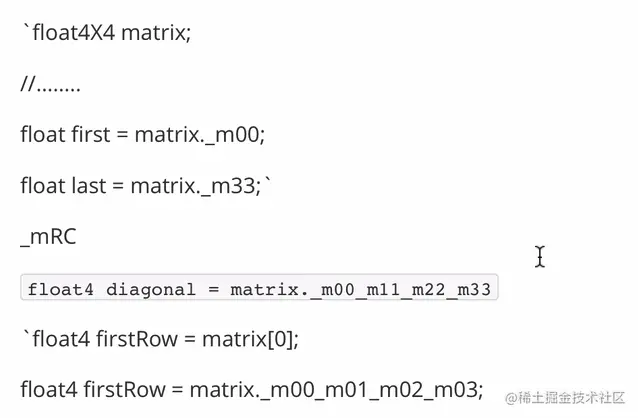

_m表示获取的是矩阵里面的成员，必须得加上

3.给着色器添加纹理

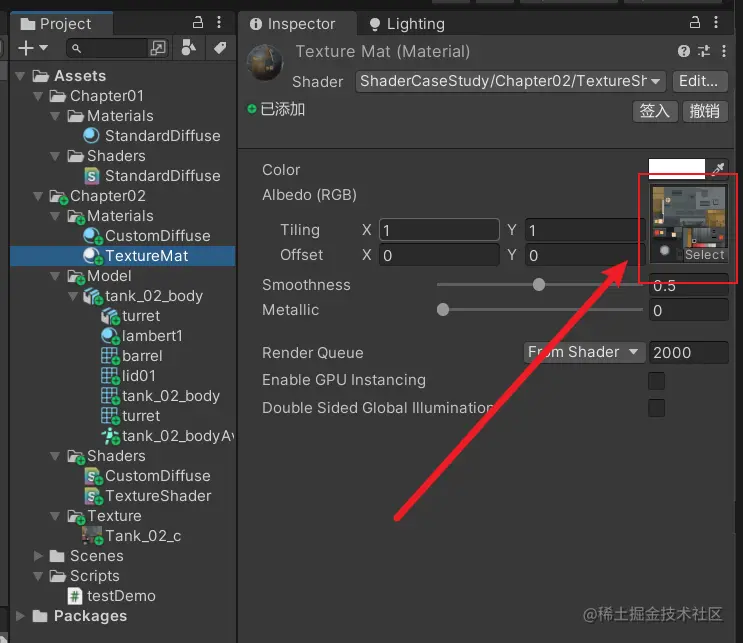

新建shader文件，将对应的模型贴图指定到_MainTex属性值当中，然后模型使用对应的这个材质球，即可给着色器添加纹理效果。

4.通过UV值滚动纹理

    Shader "ShaderCaseStudy/Chapter02/ScrollingShader"
{
    Properties
    {
        _MainTint ("MainTint", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        //创建自定义属性值
        _ScrollingXSpeed("X Scrolling Speed",Range(0,10)) = 2
        _ScrollingYSpeed("Y Scrolling Speed",Range(0,10)) = 2
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Standard fullforwardshadows
        #pragma target 3.0

        sampler2D _MainTex;

        //输入结构体中传入主纹理的UV值
        struct Input
        {
            float2 uv_MainTex;
        };

        fixed4 _MainTint;
        fixed _ScrollingXSpeed;
        fixed _ScrollingYSpeed;


        UNITY_INSTANCING_BUFFER_START(Props)
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            //获取主纹理的UV值
            fixed2 scrolledUV = IN.uv_MainTex;
            //获取UV的滚动偏移量
            fixed xScrollValue = _ScrollingXSpeed * _Time; //__Time为float类型，
            fixed yScrollValue = _ScrollingYSpeed * _Time;
            //将偏移量应用到UV上面
            scrolledUV+=fixed2(xScrollValue,yScrollValue);
            //获取纹理上面的信息
            half4 c = tex2D(_MainTex,scrolledUV);
            //赋值到最后的输出结构体里面
            o.Albedo = c.rgb * _MainTint;
            //设置rgb通道
            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

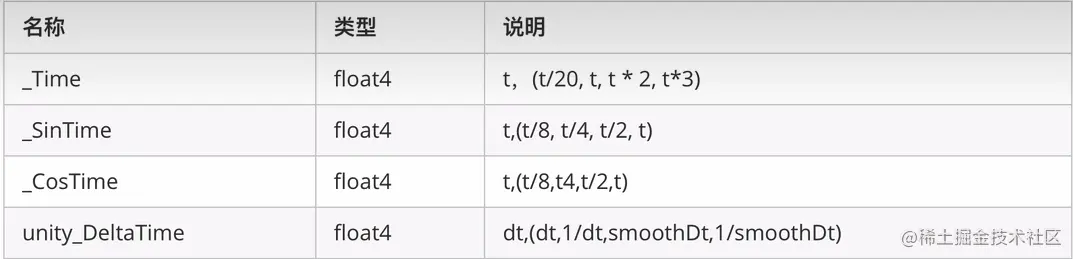

四个shader会使用到的内置时间：

5.法线映射

在光线与材质表面交互过程中，朝向起到了非常重要的作用，如果我们面对不同的方向，反射光线的角度也是不同的。即使多个面的颜色是相同的，但是着色效果却是不同的。对于曲面对象来说，就会出现渲染的效果很不理想。为了解决这个问题，光线和材质表面交互我们不考虑朝向，而是使用顶点的法向，也就是三角形三个顶点包含法向信息（顶点可以保存信息），实际上三角形每个顶点上都有自己的法向，这个法向就是三角形顶点线性的差值，这样就实现高模效果的实例。

法线贴图也称为凹凸贴图，法线贴图就是控制模型的凹凸变化的。

    Shader "ShaderCaseStudy/Chapter02/NormalMapShader"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        //创建法线贴图属性,法线贴图默认值是bump，告诉unity这是一个法线贴图
        _NormalTex("Normal map",2D) = "bump"{}
        //创建法线贴图强度
        _NormalMapIntensify("Normal Intensify",Range(0,1)) = 1
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Standard fullforwardshadows

        #pragma target 3.0


        struct Input
        {
            //提供法线映射的UV值
            float2 uv_NormalTex;
        };

        fixed4 _Color;
        sampler2D _NormalTex;
        fixed _NormalMapIntensify;

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            //对纹理进行采样，并解析，最后得出正确的法线信息
            //UnpackNormal是unity内置提供的辅助函数
            float3 normalMap = UnpackNormal(tex2D(_NormalTex,IN.uv_NormalTex));
            //根据强度大小来调节法线贴图的强度
            normalMap.x *=_NormalMapIntensify;
            normalMap.y *=_NormalMapIntensify;
            //将法线映射填充到标准的输出结构体中
            o.Normal = normalize(normalMap);//normalize作用：标准化为单位矢量
            o.Albedo = _Color.rgb;
            o.Alpha = _Color.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

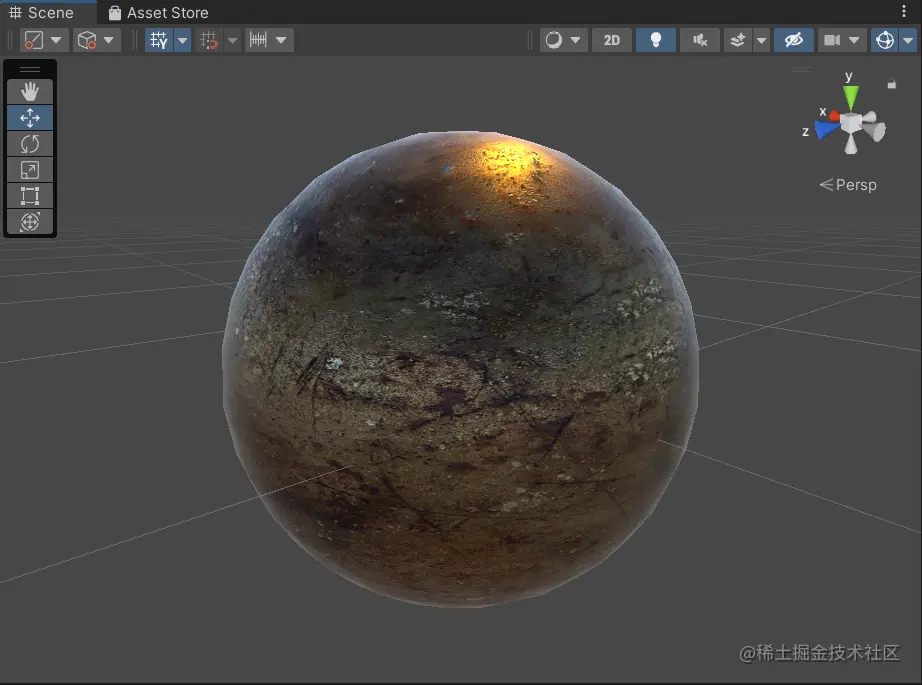

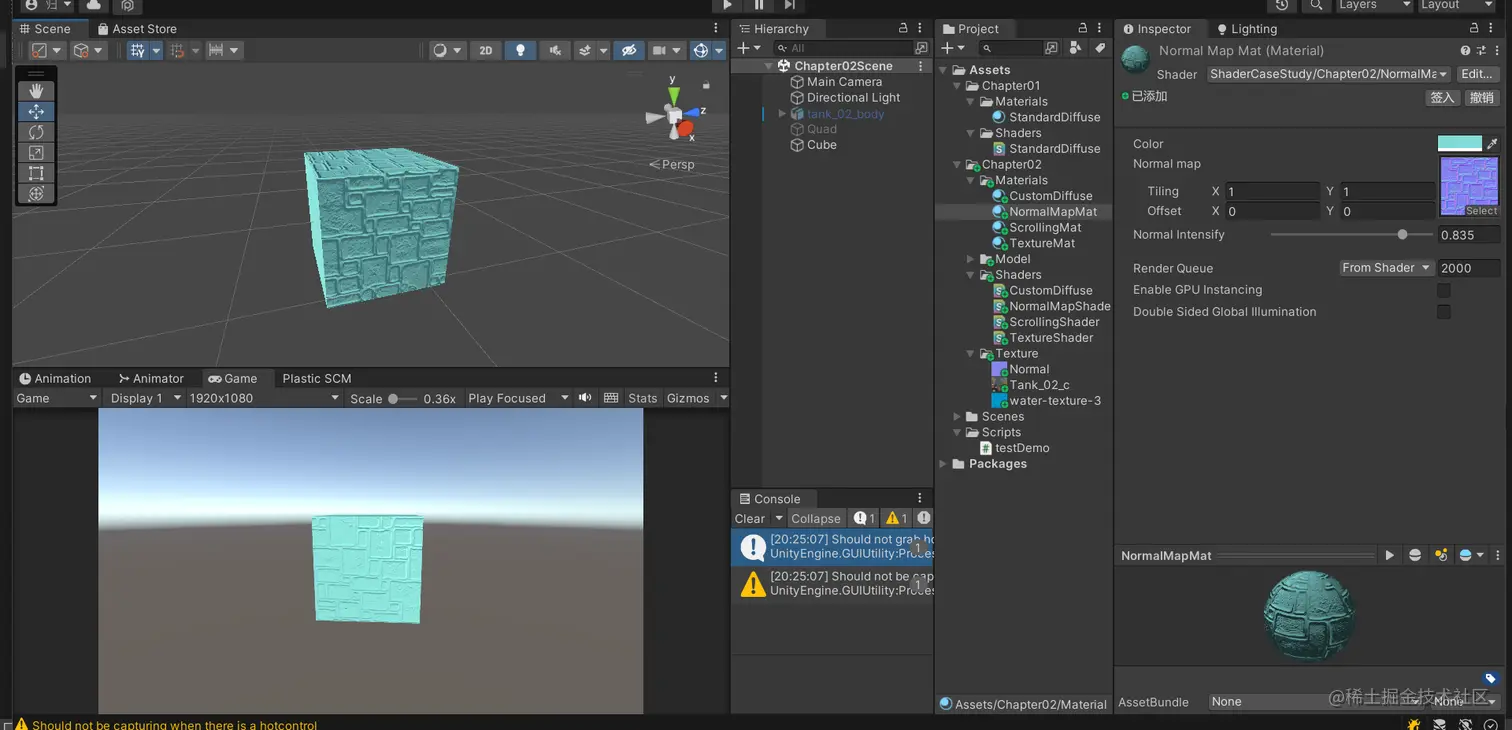

最终效果：

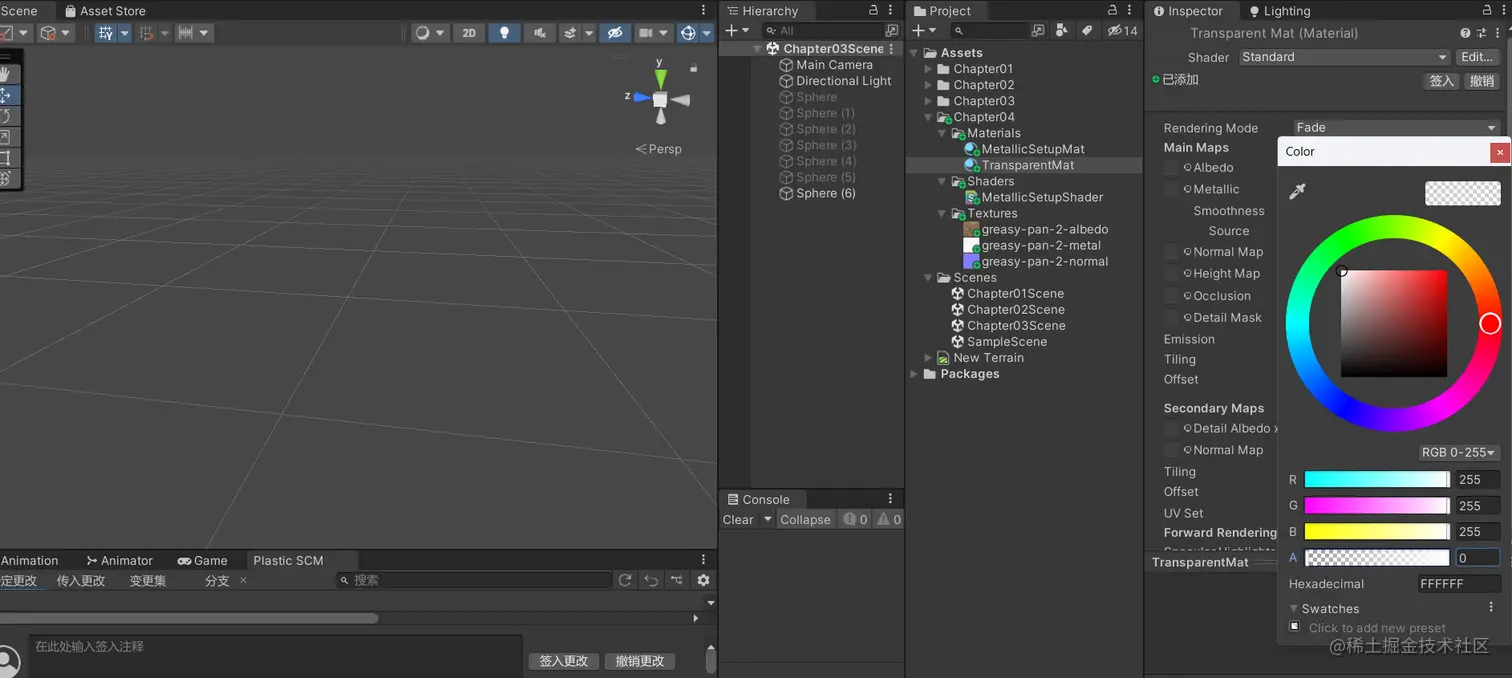

6.创建透明材质

    Shader "ShaderCaseStudy/Chapter02/TransparentShader"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        //Tags用于添加渲染信息的，这些渲染信息描述了如何渲染
        //渲染类型指定为透明类型
        //忽视其他的投影物体
        //设置渲染队列
        Tags {
        "RenderType"="Transparent"
        "IgnoreProjector"="True"
        "Quene" = "Transparent"
        }
        LOD 200
        Cull Back //剔除背面物体
        CGPROGRAM
        // alpha:fade设置alpha通道的融合（当前材质的所有像素必须跟alpha通道的值与屏幕上现在绘有的像素进行融合，这样才会实现透明效果）
        #pragma surface surf Standard alpha:fade

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        fixed4 _Color;

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            // Albedo comes from a texture tinted by color
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;
            o.Albedo = c.rgb;

            o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

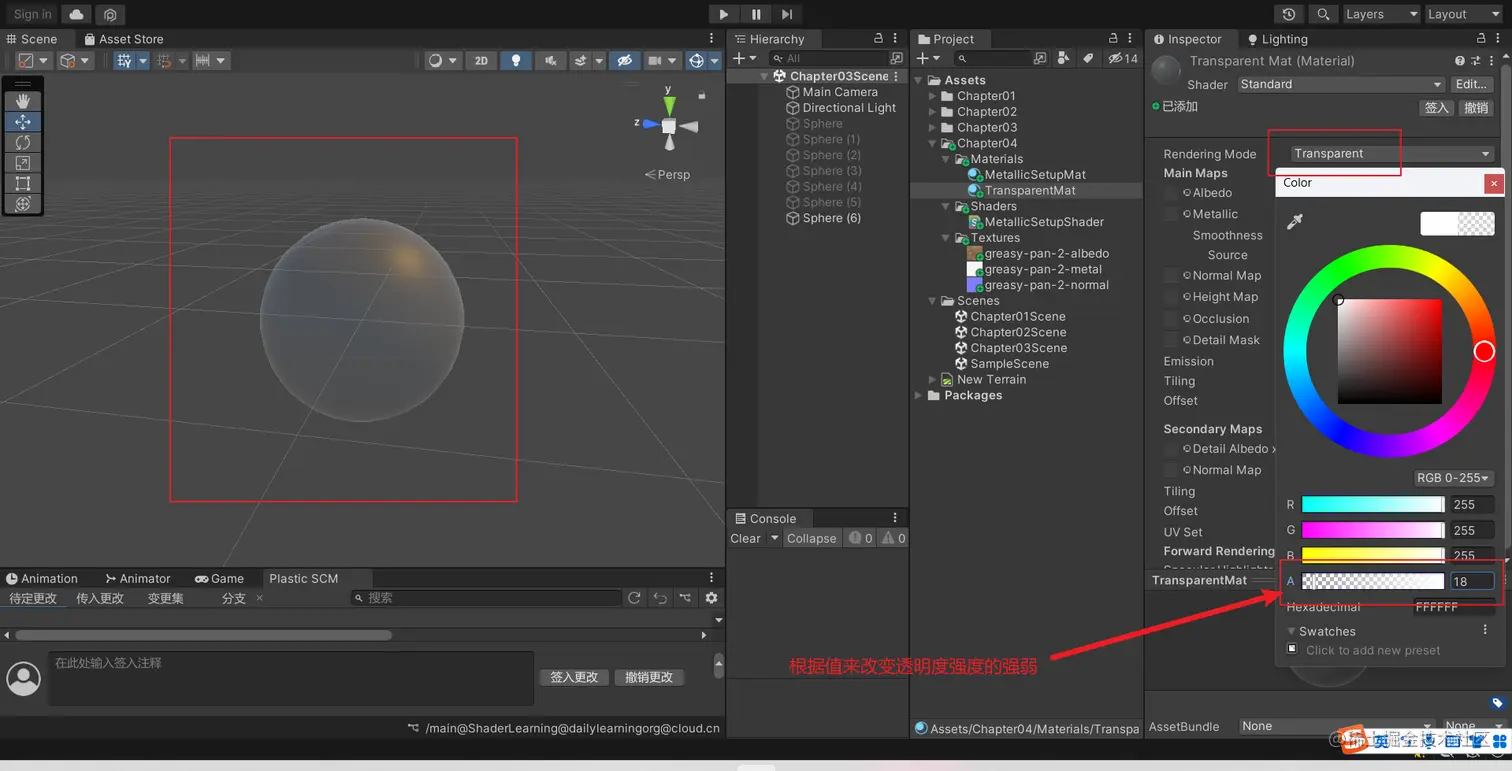

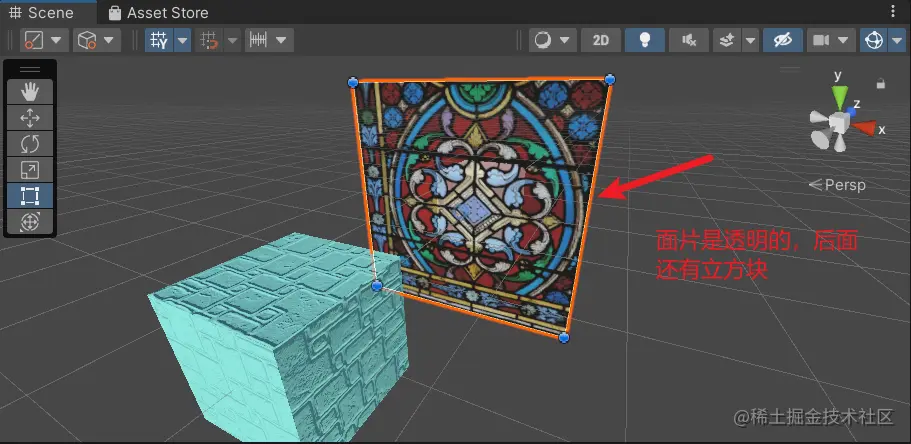

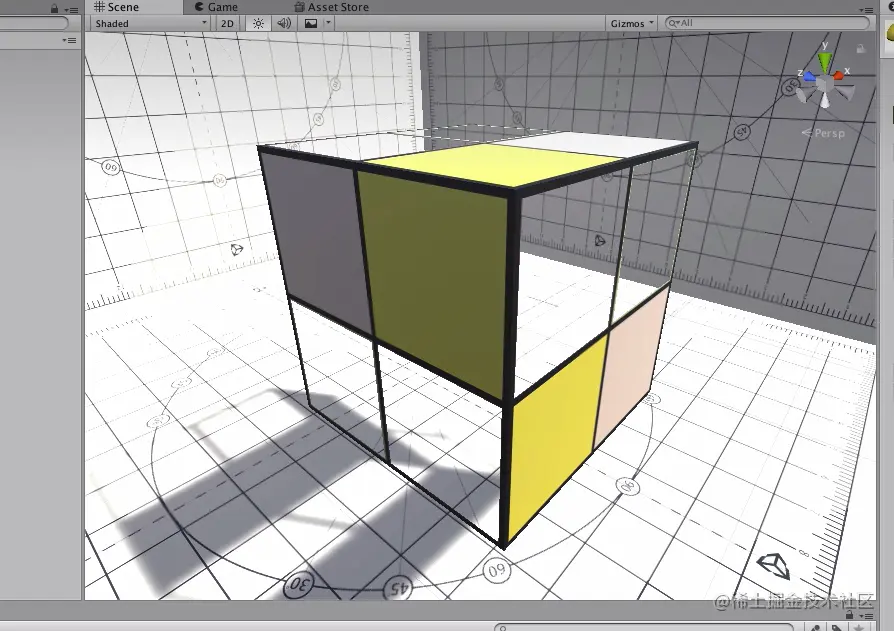

最终效果：

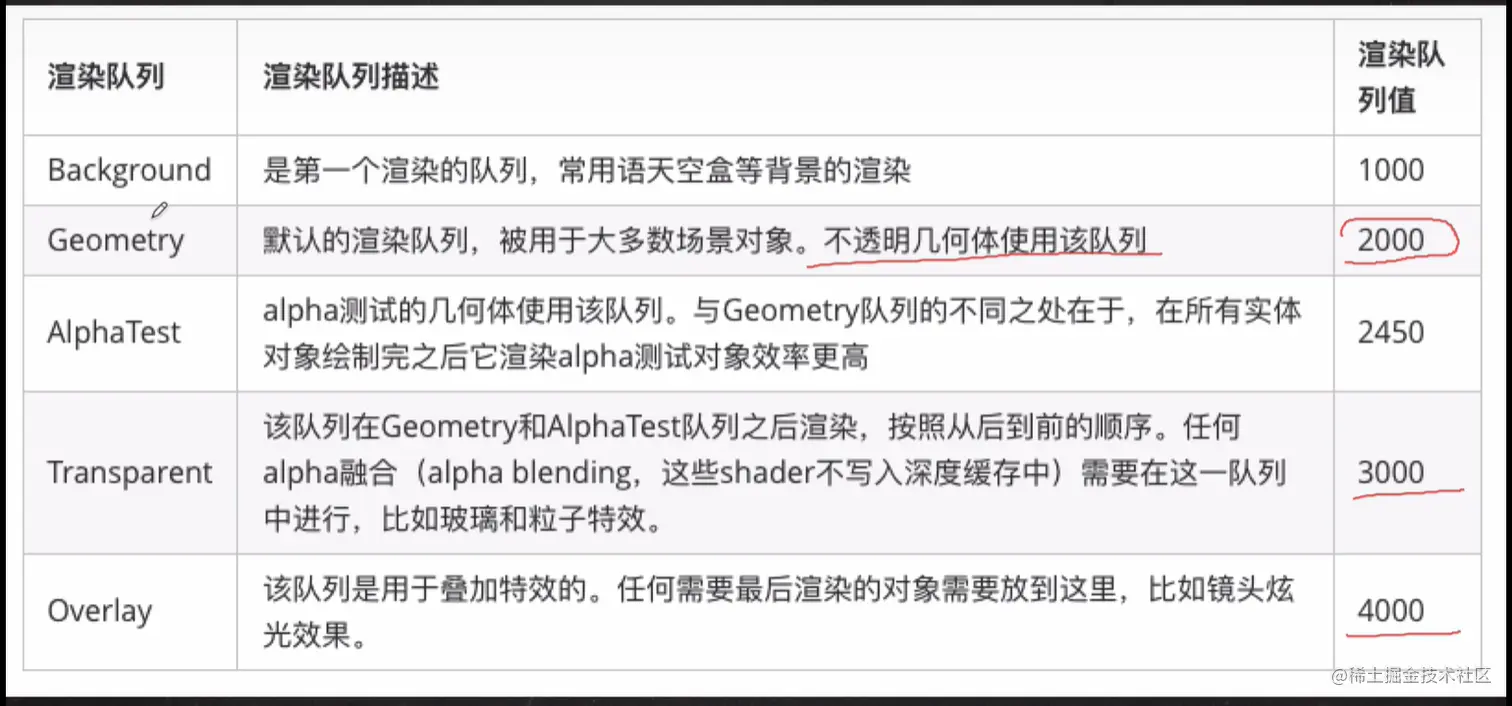

渲染队列参数详解：

7.创建全息投影

    Shader "ShaderCaseStudy/Chapter02/HolographicShader"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Glossiness ("Smoothness", Range(0,1)) = 0.5
        _Metallic ("Metallic", Range(0,1)) = 0.0
        //定义自定义属性，控制全息投影的强度(边缘效果的强弱)
        _RimEffect("Rim Effect",Range(-1,1)) = 0.25
    }
    SubShader
    {
        Tags {
        "RenderType"="Transparent"
        "IgnoreProject" = "True"
        "Quene"="Transparent"
        }
        LOD 200

        //不剔除背景
        Cull off
        //不需要光照效果
        Lighting off
        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Lambert alpha:fade

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
            //世界的法线
            float3 worldNormal;
            //视图的方向
            float3 viewDir;
        };

        half _Glossiness;
        half _Metallic;
        fixed4 _Color;
        float _RimEffect;
        // Add instancing support for this shader. You need to check 'Enable Instancing' on materials that use the shader.
        // See https://docs.unity3d.com/Manual/GPUInstancing.html for more information about instancing.
        // #pragma instancing_options assumeuniformscaling
        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            //对主纹理进行采样
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;

            o.Albedo = c.rgb;

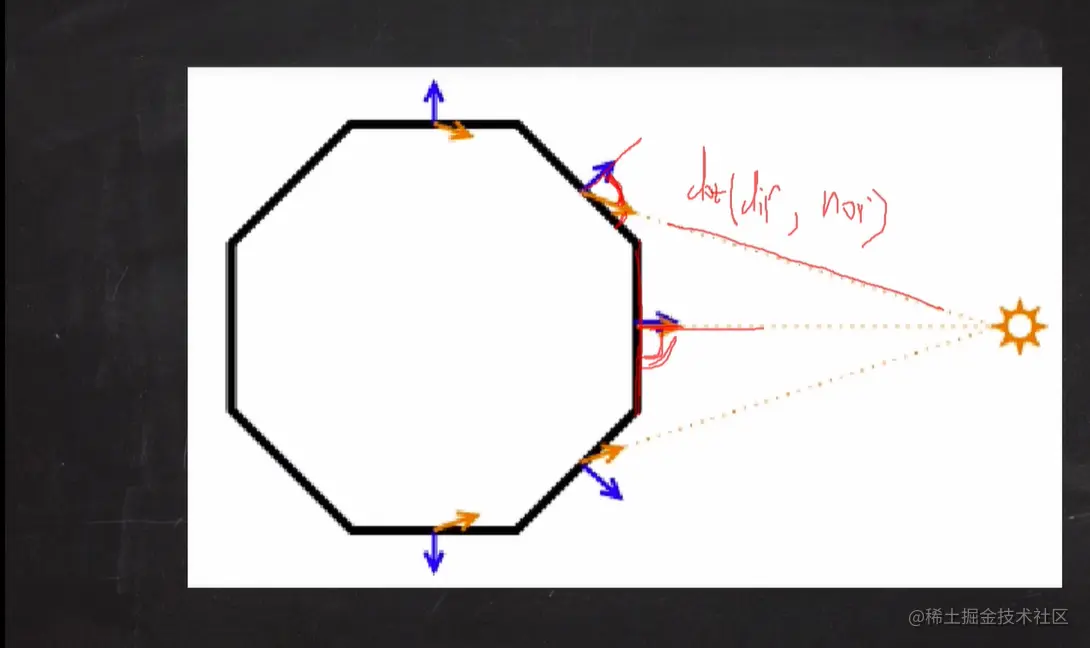

            //计算边缘效果的强弱，也就是光线射向模型与模型法线形成的夹角
            //求点积的时候，点积值为0，垂直了，点积值为1，表示垂直了（相同方向），点积值为-1，表示垂直（相反方向）
            float border = 1-abs(dot(IN.viewDir,IN.worldNormal));
            //差值运算，越接近中心，越透明，相反越远中心，就越实体
            float alpha = (border * (1-_RimEffect) + _RimEffect);
            o.Alpha = c.a * alpha;//赋值到表面输出结构体中
        }
        ENDCG
    }
    FallBack "Diffuse"
}

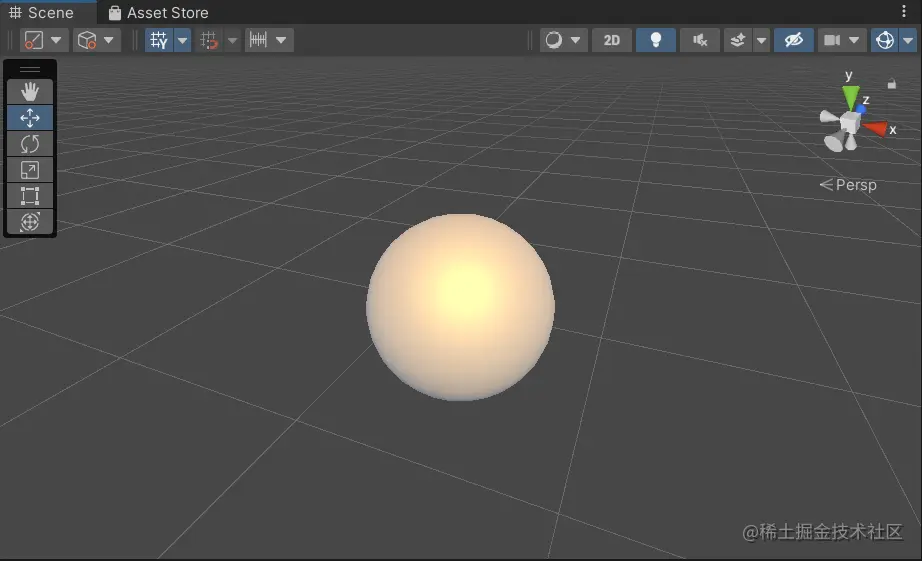

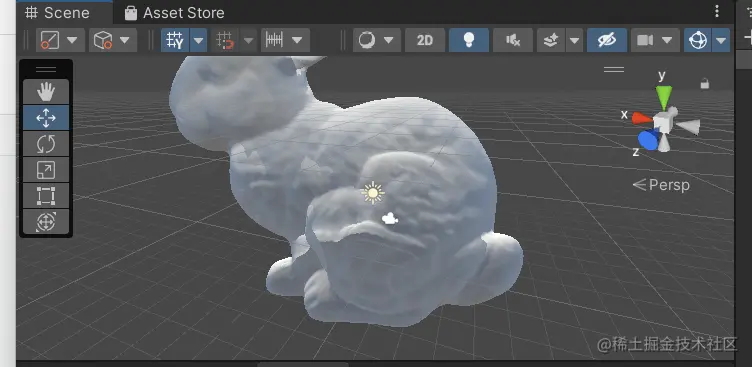

最终效果：

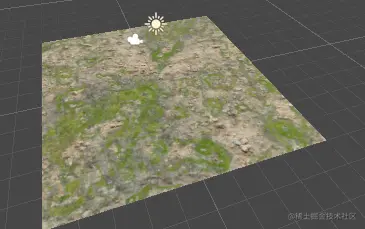

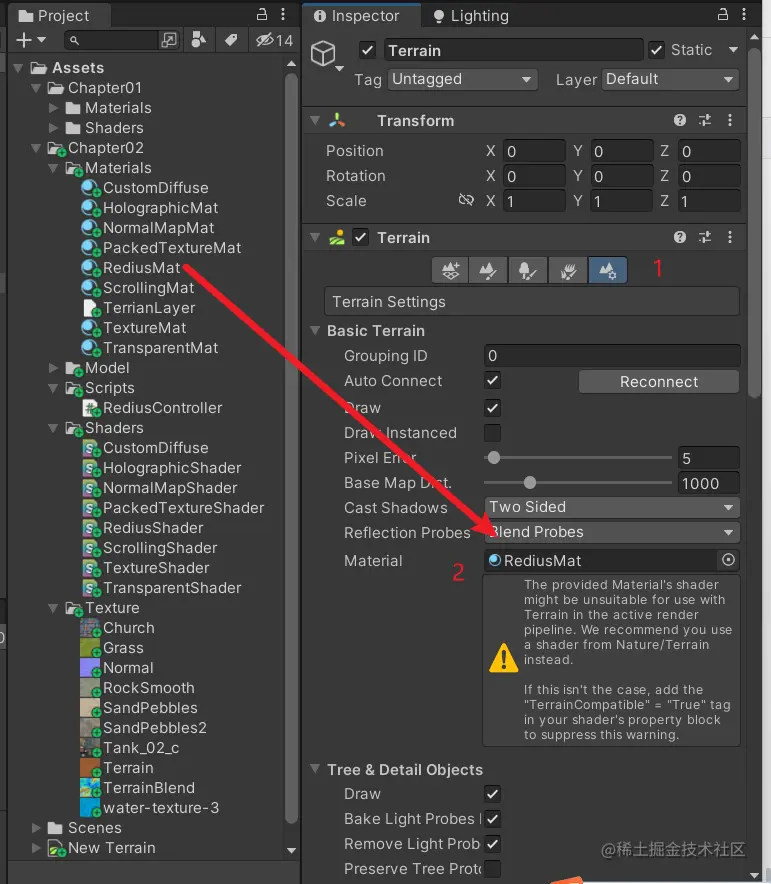

8.纹理的压缩和融合

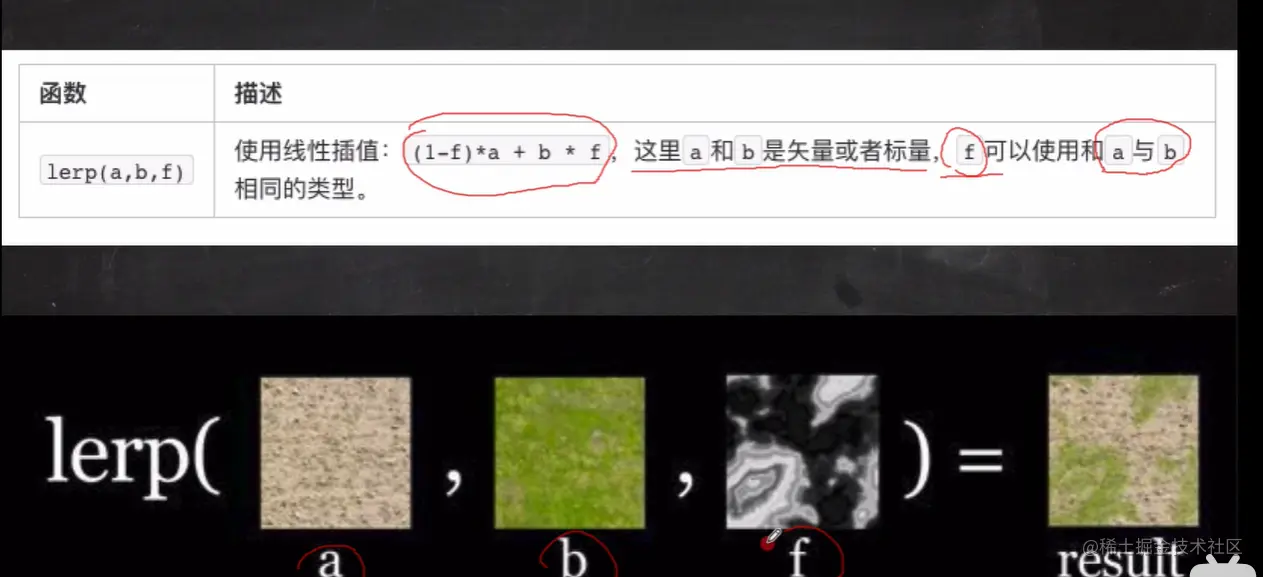

lerp插值的运算介绍：

详细介绍：如果a,b是两个纹理，这时f是一个系数的话，这时候a,b里面每一个像素都通过f同一个系数进行差值。如果f也是一个纹理的话，a,b里面每一个像素的话都会对应f里面每一个相同的位置比例的像素进行不同的差值。

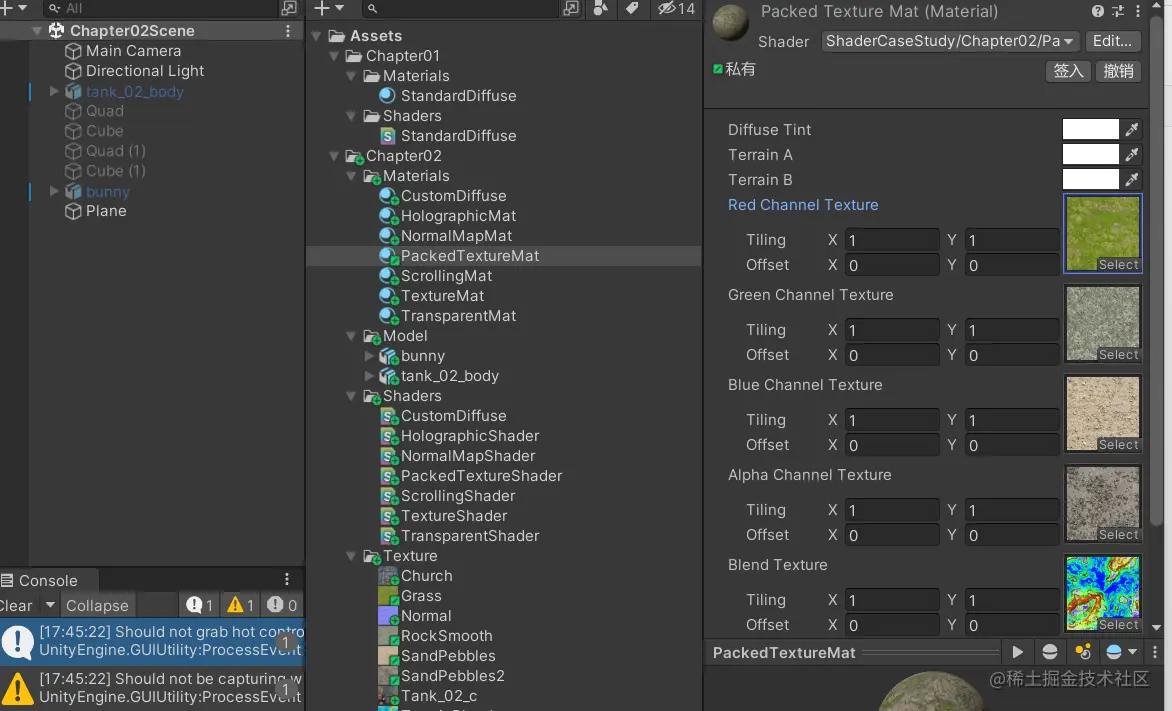

    Shader "ShaderCaseStudy/Chapter02/PackedTextureShader"
{
    Properties
    {
        //默认漫反射的主色调
        _MainTint("Diffuse Tint",Color) = (1,1,1,1)
        //添加颜色
        _ColorA("Terrain A",Color) = (1,1,1,1)
        _ColorB("Terrain B",Color) = (1,1,1,1)
        //添加不同纹理
        _RTexture("Red Channel Texture",2D) = ""{}
        _GTexture("Green Channel Texture",2D) = ""{}
        _BTexture("Blue Channel Texture",2D) = ""{}
        _ATexture("Alpha Channel Texture",2D) = ""{}
        //设置控制融合的纹理
        _BlendTex("Blend Texture",2D) = ""{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Lambert

        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_BlendTex;
        };
        float4 _MainTint;
        float4 _ColorA;
        float4 _ColorB;
        sampler2D _RTexture;
        sampler2D _GTexture;
        sampler2D _BTexture;
        sampler2D _ATexture;
        sampler2D _BlendTex;

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            //对融合纹理进行采样
            float4 blendData = tex2D(_BlendTex,IN.uv_BlendTex);
            float4 rTexData = tex2D(_RTexture,IN.uv_BlendTex);
            float4 gTexData = tex2D(_GTexture,IN.uv_BlendTex);
            float4 bTexData = tex2D(_BTexture,IN.uv_BlendTex);
            float4 aTexData = tex2D(_ATexture,IN.uv_BlendTex);

            //计算出最后融合的结果
            float4 finalColor;
            finalColor = lerp(rTexData,gTexData,blendData.g);
            finalColor = lerp(finalColor,bTexData,blendData.b);
            finalColor = lerp(finalColor,aTexData,blendData.a);

            //设置finalColor的alpha值
            finalColor.a = 1.0;

            //差值
            float terrainLayers = lerp(_ColorA,_ColorB,blendData.r);
            finalColor*=terrainLayers;

            //约束值的范围
            finalColor = saturate(finalColor); //约束在有效颜色范围之内
            o.Albedo = finalColor * _MainTint.rgb; // 设置主色调
            o.Alpha = finalColor.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

指定纹理贴图：

最终效果：

9.创建贴合地图的圆环

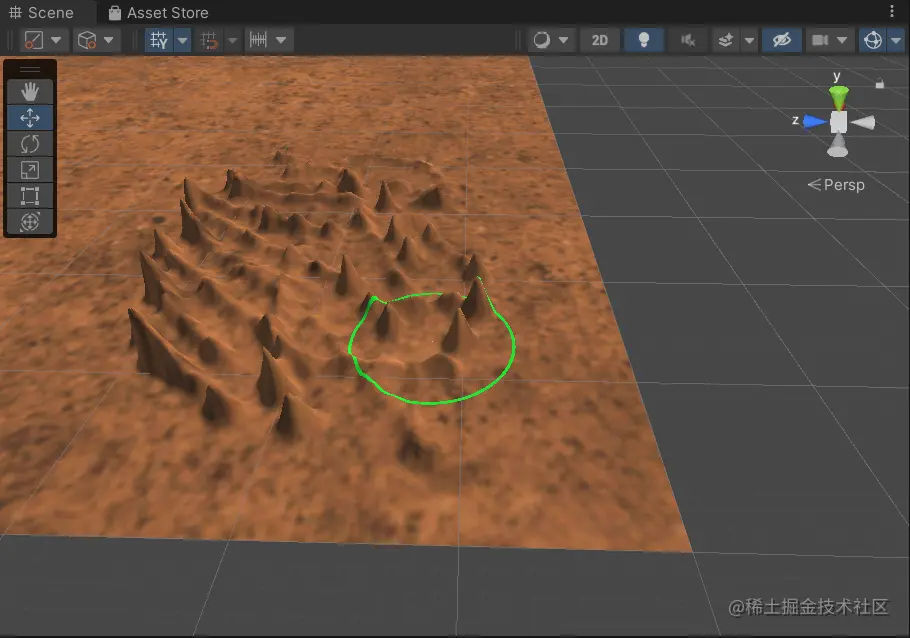

如果地形凹凸不平，我们需要使用圆环自适应凹凸不平的地形.效果如下：

我们需要创建地形，以及对应的材质。

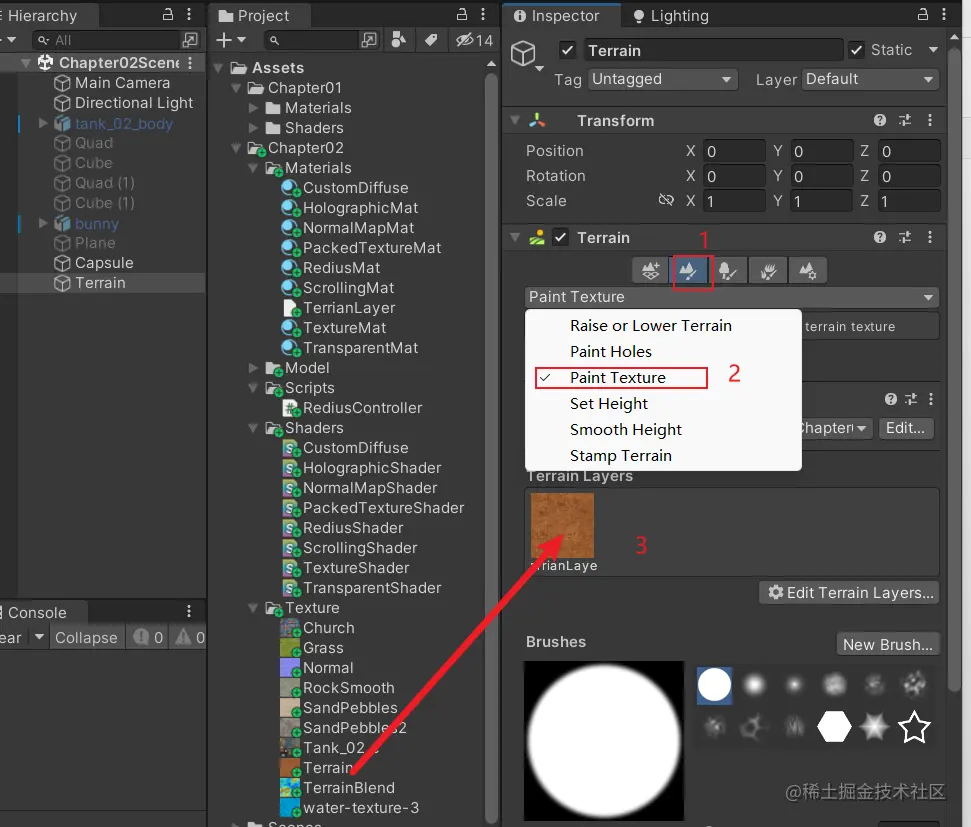

给自定义地形添加纹理：

给自定义地形添加自定义材质：

RediusShader

    Shader "ShaderCaseStudy/Chapter02/RediusShader"
{
    Properties
    {
        //圆环的中心位置
        _Center("Center",Vector) = (0,0,0,0)
        //定义半径的大小
        _Radius("Radius",Float) = 0.5
        //定义圆环的颜色
        _RadiusColor("Radius Color",Color) = (1,0,0,1)
        //定义圆环的宽度
        _RadiusWidth("Radius Width",Float) = 2
        //主纹理
        _MainTex("Terrian Texture",2D) = ""{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Standard fullforwardshadows

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0



        struct Input
        {
            float2 uv_MainTex;
            float3 worldPos;//以世界坐标为中心来绘制圆环
        };
        sampler2D _MainTex;
        float3 _Center;
        float _Radius;
        fixed4 _RadiusColor;
        float _RadiusWidth;


        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
            //当前绘制的位置与中心位置的距离
            float d = distance(_Center,IN.worldPos);
            //判断是否处于圆环绘制范围
            if(d>_Radius&&d<_Radius+_RadiusWidth)
            {
                o.Albedo = _RadiusColor;
            }else
            {
                o.Albedo = tex2D(_MainTex,IN.uv_MainTex).rgb;
            }
        }
        ENDCG
    }
    FallBack "Diffuse"
}

RediusController.cs

该脚本实现的作用是移动的时候，圆环跟着移动

    using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class RediusController : MonoBehaviour
{
    public Material radiusMaterial;
    public float radius = 1;
    public Color color = Color.white;

    void Update()
    {
        //圆环的设置
        if(radiusMaterial != null)
        {
            radiusMaterial.SetVector("_Center", transform.position);
            radiusMaterial.SetFloat("_Radius", radius);
            radiusMaterial.SetColor("_RadiusColor", color);
        }
    }
}

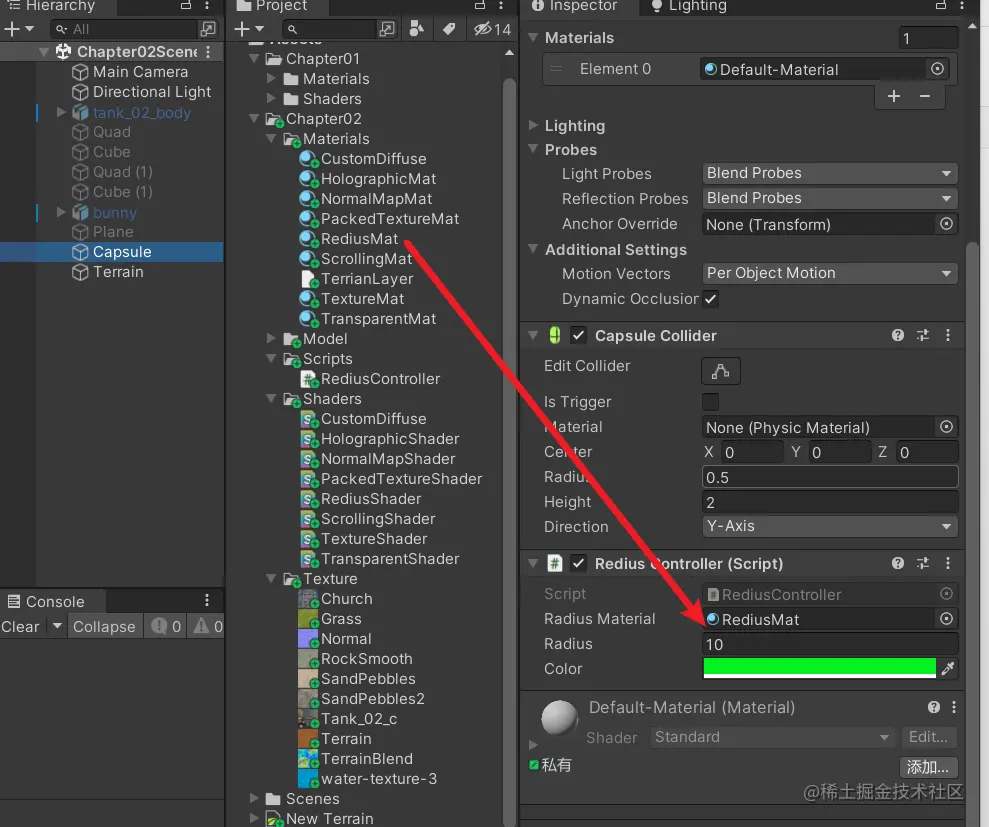

并且指定现有地形所使用的材质：

三、光照模型（LightingModel）

光照模型负责接收属性，计算每一个像素的着色效果。unity将这些实现的光照效果隐藏起来，大部分情况下写一个光照模型都需要理解光照反射，折射的物理原理，实现起来复杂。大部分情况下只需要调用unity内置提供的光照模型即可。但是理解光照模型的实现原理对于后面的学习是非常有必要的

1.创建一个自定义的漫反射光照

Lambert经常用于低模游戏中，在手游中非常受欢迎。一个表面反射光的数量取决于入射光线和表面法线的夹角

点积为0，表示两个矢量是垂直的，也就是夹角为90，如果点积对于1，-1，表示两者是互相平行的，为1表示 平行的方向是一致的，为-1表示平行的方向是相反的。

复杂的平面光线反射：

注意点：unity版本的不同其光照强度是不同的，在unity4的lambert需要*2，光照强度比较弱，在unity5就不需要乘2

    Shader "ShaderCaseStudy/Chapter03/LambertShader"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Lambert是unity内置lambert的实现，如果需要手动的只需要加上Simple
        #pragma surface surf SimpleLambert

        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };


        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            // Albedo comes from a texture tinted by color
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        //SimpleLambert和LightingSimpleLambert自动关联起来
        //SurfaceOutput表面输出结构体，lightDir：光线的方向 atten：光线的衰减率
        half4 LightingSimpleLambert(SurfaceOutput s,half3 lightDir,half3 atten){

        //一个表面反射光的数量取决于入射光线和表面法线的夹角
        //顶点的法线和光线的方向，计算两个之间的夹角
        half NdotL = dot(s.Normal,lightDir);
        //根据夹角大小的不同，计算发射光线的强弱
        half4 c;
        c.rgb = s.Albedo * _LightColor0.rgb * (NdotL * atten); //_LightColor0场景中光线的颜色
        c.a = s.Alpha;
        return c;

        }

        ENDCG
    }
    FallBack "Diffuse"
}

2.创建卡通着色器

    Shader "ShaderCaseStudy/Chapter03/TooShader卡通着色器"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _RamTex("Ramp",2D) = "white"{}
        _ToonShaderLayer("Toon Shading Layers",Range(2,10)) = 10
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf Toon2

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;
        sampler2D _RamTex;
        struct Input
        {
            float2 uv_MainTex;
        };

        float _ToonShaderLayer;

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        fixed4 LightingToon(SurfaceOutput s,fixed3 lightDir,fixed atten){
            //法线和光线方向的点积
            half NdotL = dot(s.Normal,lightDir);
            //对坡度映射进行采样
            NdotL = tex2D(_RamTex,fixed2(NdotL,0.5));
            //新建返回的值
            fixed4 c;
            c.rgb = s.Albedo * _LightColor0.rgb * (NdotL * atten);
            c.a = s.Alpha;
            return c;

        }
        //通过值来控制卡通着色器
        half4 LightingToon2(SurfaceOutput s,half3 lightDir,half3 viewDir,half atten){
            half NdotL = dot(s.Normal,lightDir);
            half toon = floor(NdotL*_ToonShaderLayer) / (_ToonShaderLayer - 0.5);
            half4 c;
            c.rgb = s.Albedo * _LightColor0 * toon * atten;
            c.a = s.Alpha;
            return c;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

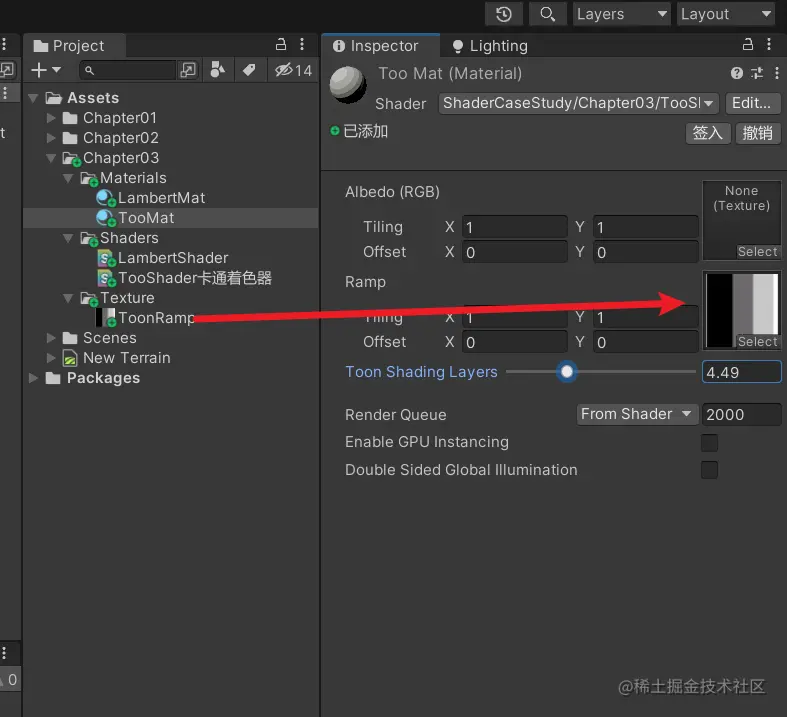

指定纹理：

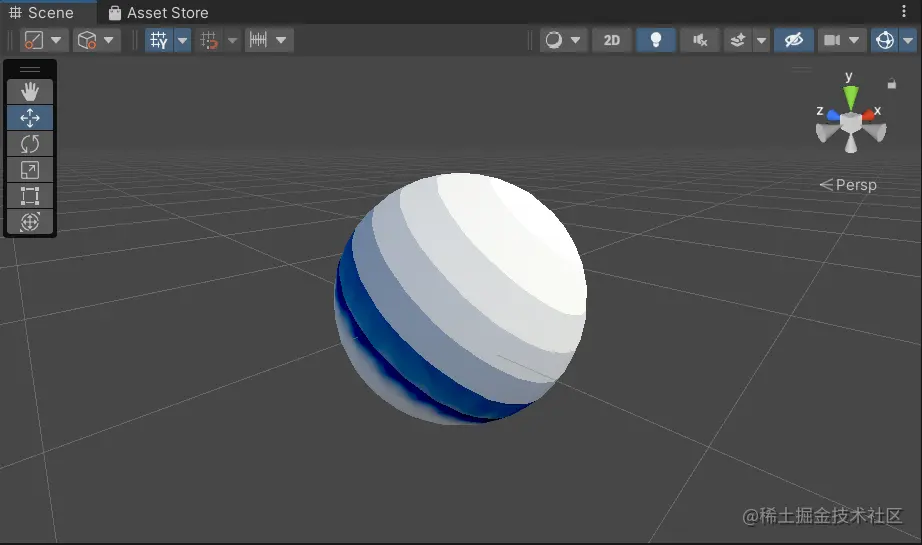

最终效果：

3.创建方式反射模型

一般的物体是由镜面反射和漫反射构成：

常用的光照函数：

计算光照的公式：

L：光照方向，R：反射光线，N：法线方向，V：视图方向

    I(方式模型的光照强度) = D（漫反射）+S（镜面反射）
    D = N.L（法线与光照方向的点积）
    S = (R.V)的p次方 （p表示镜面反射的系数，R反射光线的矢量，V是视图方向的矢量）
    R(反射光线的矢量) = 2N.(N.L) - L

对应的方式反射的shader代码：

    Shader "ShaderCaseStudy/Chapter03/PhongSpecShader"
{
    Properties
    {
    //创建漫反射主色调
        _MainTint ("Diffuse Tint", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
    //添加镜面反射的颜色
    _SpecularColor("Specular Color",Color) = (1,1,1,1)
    //设置镜面反射的强度--控制系数
    _SpecPower("Specular Power",Range(0.1,30)) = 1
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf CustomPhong

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        float4 _SpecularColor;
        float4 _MainTint;
        float _SpecPower;


        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            // Albedo comes from a texture tinted by color
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        fixed4 LightingCustomPhong(SurfaceOutput s,fixed3 lightDir,half3 viewDir,fixed3 atten){
        //求反射部分，求法线和光线方向的点积
        float NdotL = dot(s.Normal,lightDir);
        //求反射的向量--需要公式,标准化为单位矢量
        float3 reflectionVector = normalize(2.0 * s.Normal * NdotL - lightDir);
        //计算镜面反射的部分--与观察的方向和光线的方向是有关系的
        //先求镜面反射的系数
        float spec = pow(max(0,dot(reflectionVector,viewDir)),_SpecPower);//max忽略负值
        //镜面发射的颜色信息
        float3 finanSpec = _SpecularColor.rgb * spec;
        //最后的效果
        fixed4 c;
        //返回漫反射的颜色+镜面反射的颜色
        c.rgb = (s.Albedo * _LightColor0.rgb * max(0,NdotL) * atten) + (_LightColor0.rgb * finanSpec);
        c.a = s.Alpha;
        return c;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

最终效果：

4.创建宾氏反射模型

宾氏反射模型与方式反射模型相比，宾氏反射模型表面更光滑一些，方式反射模型不会那么规整。

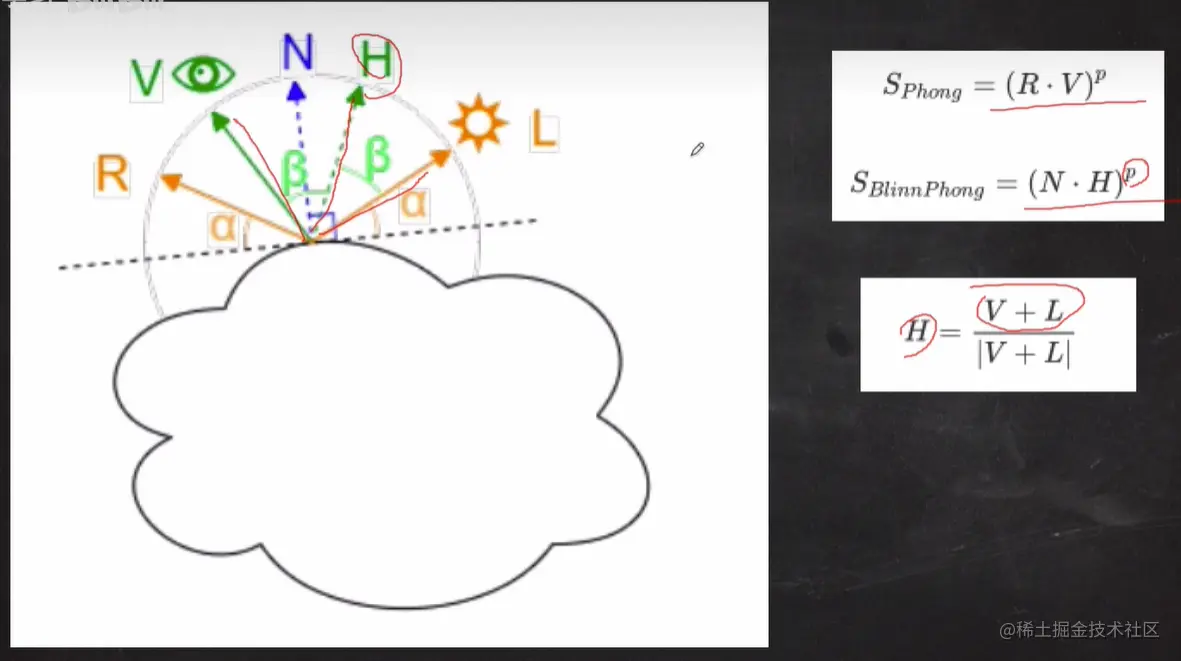

L：光照方向，R：反射光线，N：法线方向，V：视图方向 H：半向量（L和V的中间向量）

相关宾式反射模型shader代码：

    Shader "ShaderCaseStudy/Chapter03/BlinnPhongSpecShader"
{
    Properties
    {
        _MainTint ("Main Tint", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        //添加镜面反射的颜色
        _SpecularColor("Specular Color",Color) = (1,1,1,1)
        //设置镜面反射的强度--控制系数
        _SpecPower("Specular Power",Range(0.1,60)) = 3

    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf CustomBlinnPhong

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        float4 _SpecularColor;
        float4 _MainTint;
        float _SpecPower;

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceOutput o)
        {
            // Albedo comes from a texture tinted by color
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _MainTint;
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        fixed4 LightingCustomBlinnPhong(SurfaceOutput s,fixed3 lightDir,half3 viewDir,fixed atten){
           //法向和光线方向的点积
           float NdotL = max(0,dot(s.Normal,lightDir));
           //半矢量(光线方向和视图方向的中间位置)
           float3 halfVector = normalize(lightDir + viewDir);
           //半矢量和法向量的点积
           float NdotH = max(0,dot(s.Normal,halfVector));
           //镜面反射的系数
           float spec = pow(NdotH,_SpecPower);
           float4 c;
           c.rgb = (s.Albedo * _LightColor0.rgb * NdotL) + (_LightColor0.rgb * _SpecularColor.rgb * spec) * atten;
           c.a = s.Alpha;
           return c;

        }

        ENDCG
    }
    FallBack "Diffuse"
}

最终效果：

5.创建各项异性反射模型

各项异性反射模型是一种镜像类型，它模拟表面凹槽的定向性，并且在垂直方向上并延伸的镜面反射，这种模型特别适用于模拟拉丝金属效果。

    Shader "ShaderCaseStudy/Chapter03/AnisotropicSpecShader"
{
    Properties
    {
        _MainTint("Diffuse Tint",Color) = (1,1,1,1)
        _MainTex("Base (RGB)",2D) = "white"{}
        _SpecularColor("Specular Color",Color) = (1,1,1,1)
        _SpecularAmount("Specular Amount",Range(0,1)) = 0.5
        //镜面反射的强弱
        _SpecularPower("Specular Power",Range(0,1)) = 0.5
        //各项异性的方向
        _AnisoDir("Anisotropic Direction",2D) = ""{}
        //纹理的偏移控制
        _AnisoOffset("Anisotropic Offset",Range(-1,1)) = -0.2
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        // Physically based Standard lighting model, and enable shadows on all light types
        #pragma surface surf AnisotropicSpec

        // Use shader model 3.0 target, to get nicer looking lighting
        #pragma target 3.0


        struct Input
        {
            float2 uv_MainTex;
            float2 uv_AnisoDir;
        };
        sampler2D _MainTex;
        sampler2D _AnisoDir;
        float4 _MainTint;
        float4 _SpecularColor;
        float _AnisoOffset;
        float _SpecularAmount;
        float _SpecularPower;

        //创建自定义的输出结构体
        struct SurfaceAnisoOutput{
            fixed3 Albedo;
            fixed3 Normal; //法向量
            fixed3 Emission; //自发光
            fixed3 AnisoDirection; //各项异性方向
            half Specular;//镜面发射系数
            fixed Gloss;//高光系数
            fixed Alpha; //Alpha的值
        };

        UNITY_INSTANCING_BUFFER_START(Props)
            // put more per-instance properties here
        UNITY_INSTANCING_BUFFER_END(Props)

        void surf (Input IN, inout SurfaceAnisoOutput o)
        {
            //获取每一个像素的信息
            half4 c=tex2D(_MainTex,IN.uv_MainTex) * _MainTint;
            //各项异性的法线信息
            float3 anisoTex = UnpackNormal(tex2D(_AnisoDir,IN.uv_AnisoDir));
            //填充表面输出结构体
            o.AnisoDirection = anisoTex;
            o.Specular = _SpecularAmount;
            o.Gloss = _SpecularPower;
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        fixed4 LightingAnisotropicSpec(SurfaceAnisoOutput s,fixed3 lightDir,half3 viewDir,fixed atten){
            //求半矢量
            fixed3 halfVector = normalize(normalize(lightDir)+normalize(viewDir));
            //光线的方向与法线的夹角
            float NdotL = saturate(dot(s.Normal,lightDir));
            //半矢量和法向的点积
            fixed HdotA = dot(normalize(s.Normal+s.AnisoDirection),halfVector);
            //各项异性的属性
            float aniso = max(0,sin(radians((HdotA+_AnisoOffset) *180)));
            //镜面反射系数
            float spec = saturate(pow(aniso,s.Gloss * 128) * s.Specular);
            fixed4 c;
            c.rgb = ((s.Albedo * _LightColor0.rgb * NdotL) +(_LightColor0.rgb * _SpecularColor.rgb * spec)) * atten;
            c.a = s.Alpha;
            return c;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

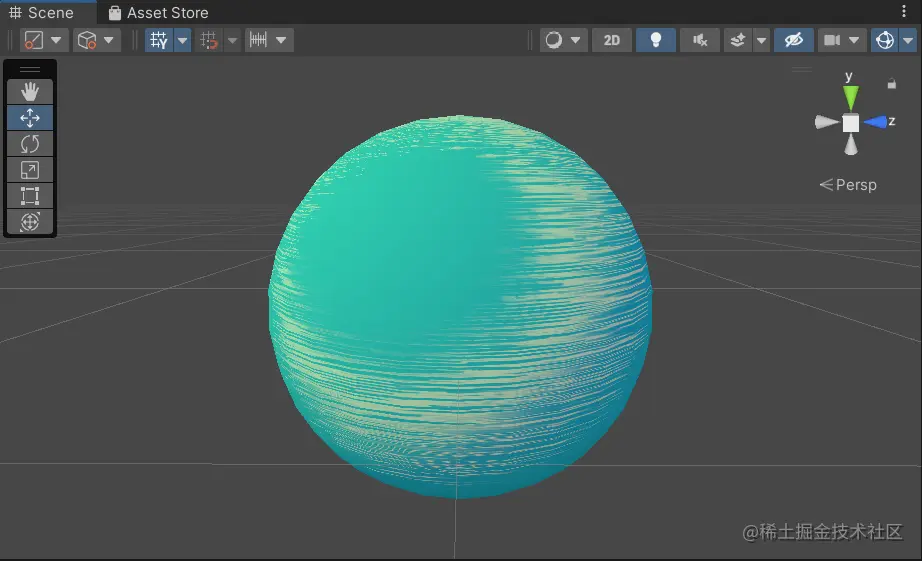

最终效果：

四、物理渲染

unity5版本之后引入了物理渲染，PBR工作原理的学习

unity5引入了两个重要概念改变了PBR,unity并没有对它们驰加真实的物理限制，PBR通过使用光照模型强制实行一些物理原则来弥补这些缺陷

1.标准光照模型（standard）

• 能量守恒（发射光线不能比入射光线多）
• 维表面散射（粗糙表面反射光线比光滑反射光线更加具有不确定性）
• 菲涅尔反射（镜面反射出现在滤色角）
• 表面遮挡（角落或者其他难以照亮的几何体会变得比较暗） 2.全局光照（Global Illumination GI）

1.理解金属度的设置

在传统的着色器里面，创建材质的时候，很容易引入一些非真实的光照条件，从而打破这种真实感，这是因为着色器中的材质里面所有的属性都是无关联的。通过引入金属工作流，unity对物理的外观表现驰加了更多的约束，使得shader的使用者很难创造出一些不符合物理逻辑的材质。在标准的着色器里面，纯粹的金属材质漫反射部分很暗，镜面反射的颜色取决于LB的纹理映射。相反纯粹的非金属材质漫反射部分取决于Albedo纹理映射，镜面反射的颜色取决于入射光的颜色。

2.给PBR添加透明度

2.1 Transparent

当材质的shader的渲染类型为Transparent的时候，它的透明度强度变化是根据Albedo里面的颜色alpha的通道值来决定的。值越小，透明度也就越明显。

2.2 fade

Transparent与fade的区别在于，在alpha通道值为0的时候，Transparent类型下，因为PBR的作用下它是有轮廓的，但是在fade的模式下，alpha值为0的时候，它是完全看不见，并且边缘没有任何的折射效果。

fade渲染模式适用于非真实的对象，比如说一些科幻题材里面的全息图，激光射线，人造光源，幽灵或者是粒子特效经常会用到这种。

2.3 Cutout

材质会按照像素指定它的alpha通道值，所以有些部分会显示出来，有些却显示不出来，根据像素里面的alpha控制每一部分的显示隐藏。

3.创建镜面反射表面

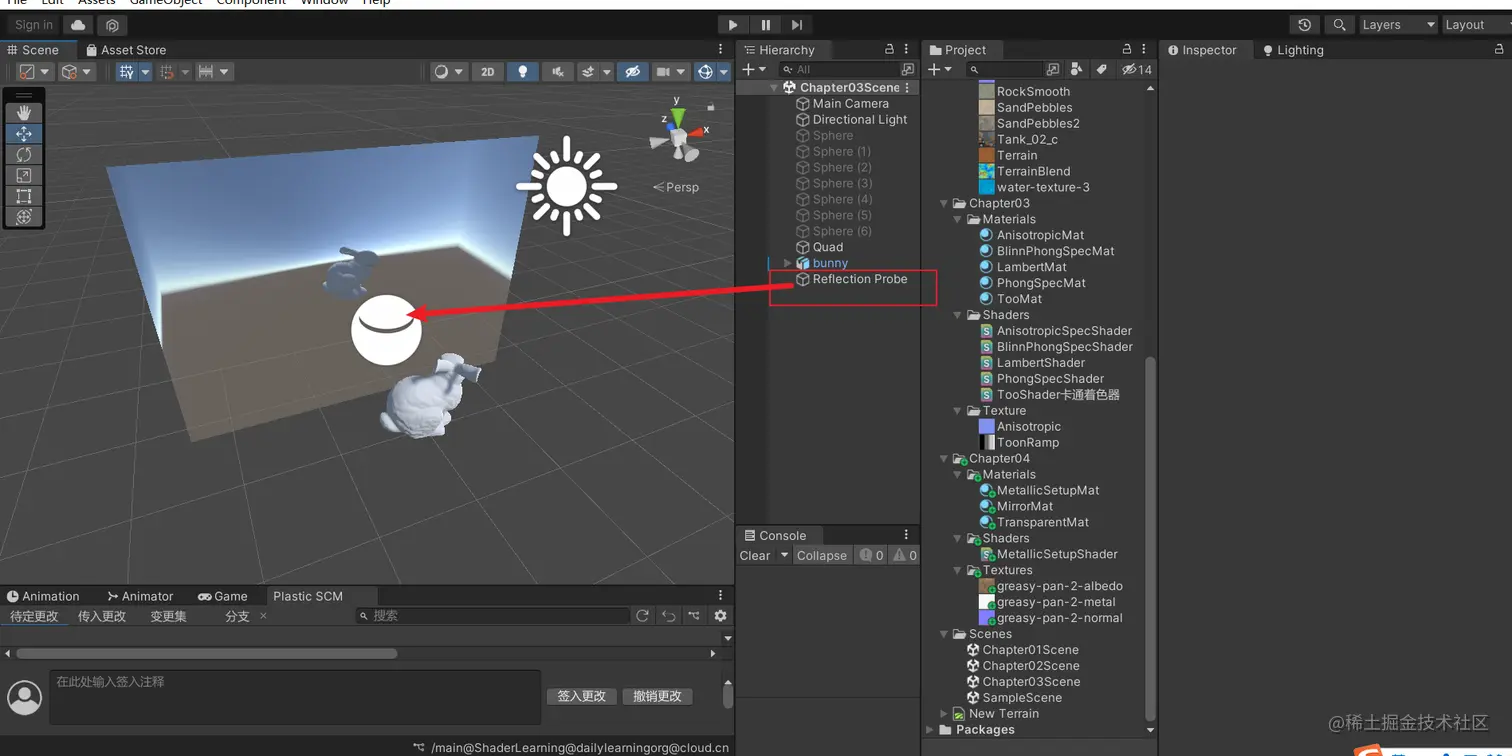

反射弹针

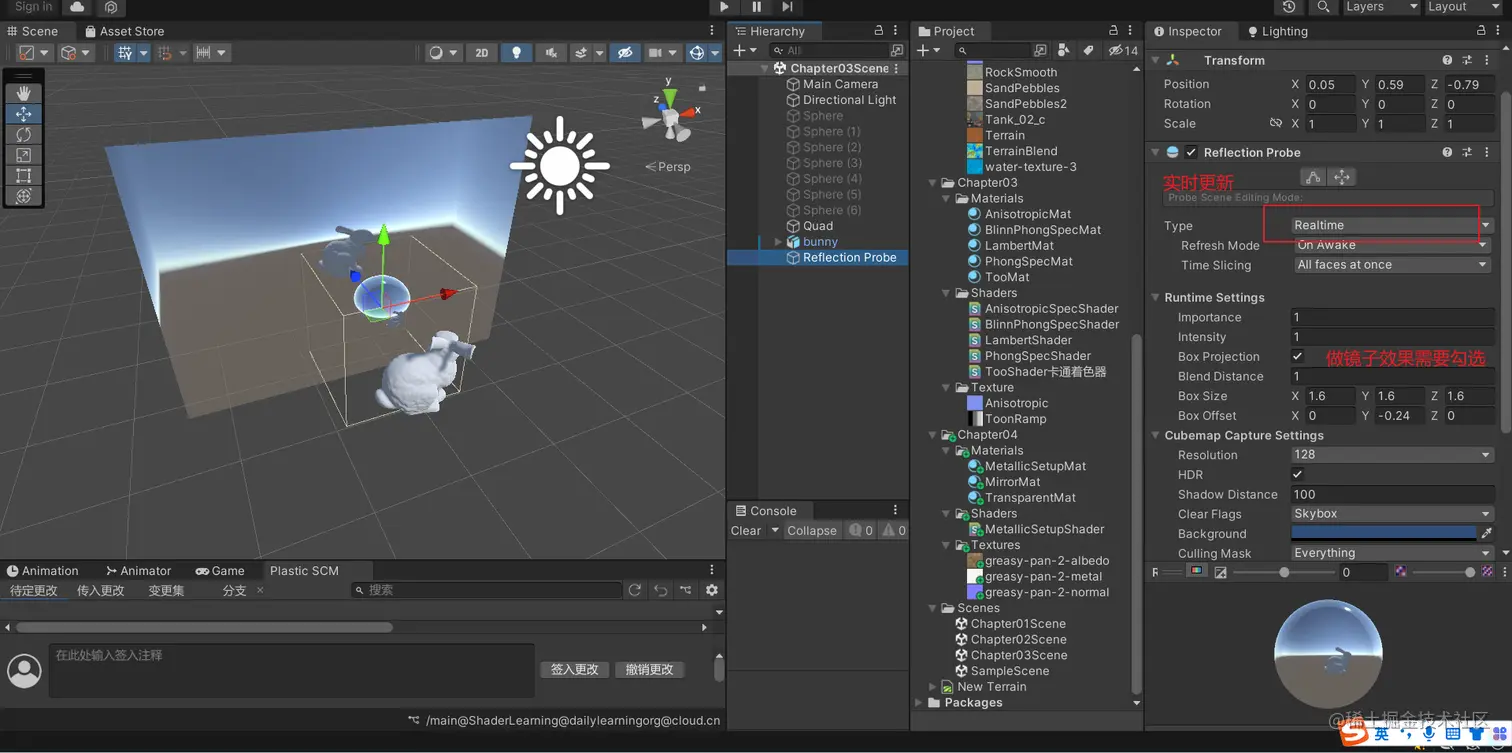

反射弹针的设置参数：
