静态时序分析的环境

主要针对同步电路

时钟约束

reg->reg

时钟形状

1. 时钟源点

2. 时钟周期

3. 占空比

4. 边沿翻转时间

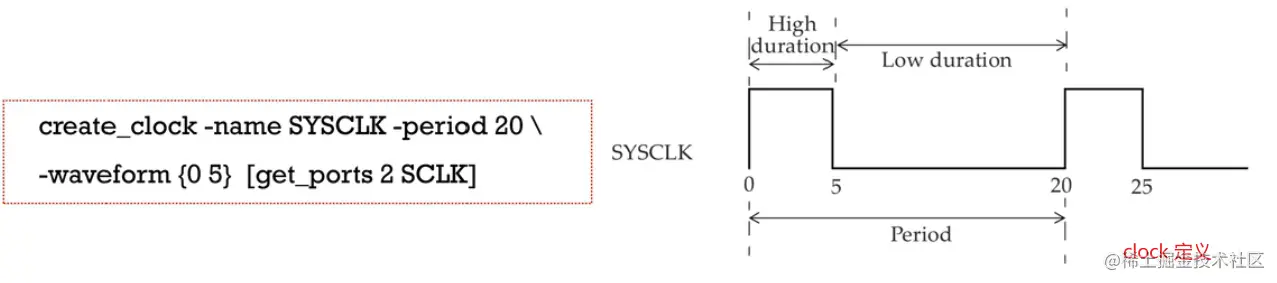

5. create_clock -name SYSCLK -period 20 -waveform{0 5}[get_ports 2 SCLK]

时钟的其他定义

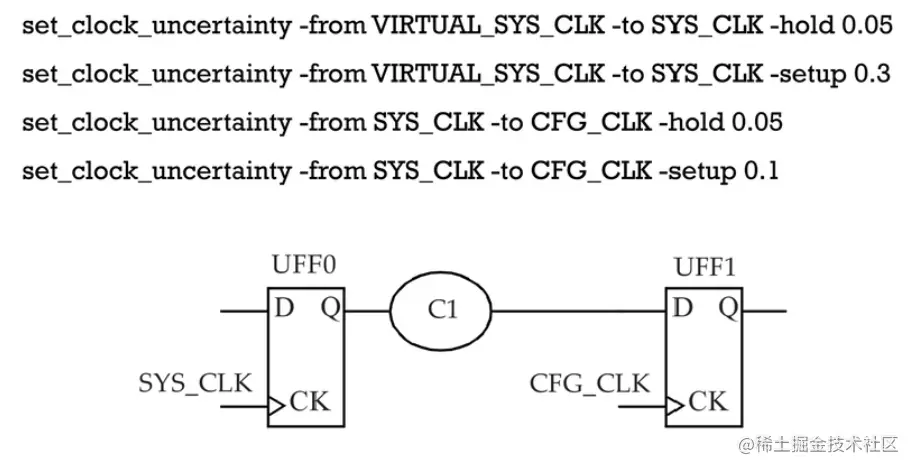

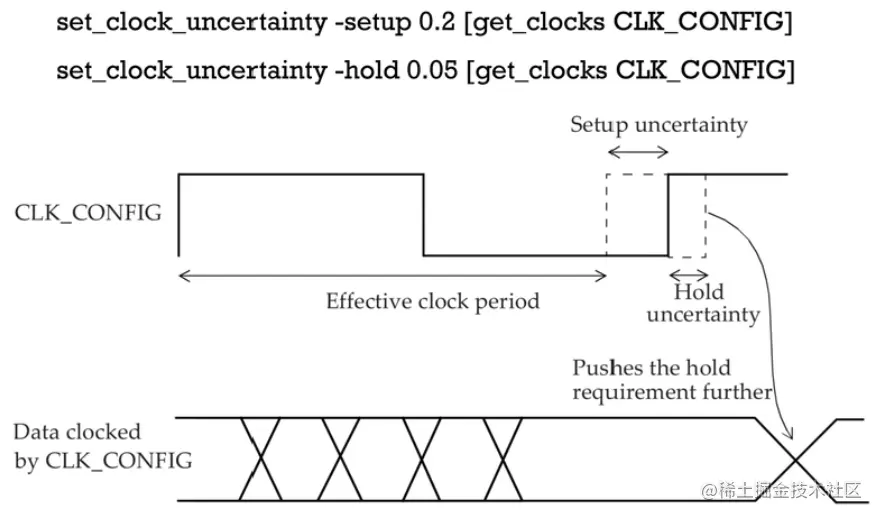

1. uncertainty(悲观不确定性)->电路时钟检查更加严苛
   •
   •
2. 时钟抖动Jitter
3. 时钟偏斜clk Skew 始终到达两个触发器的始终偏斜

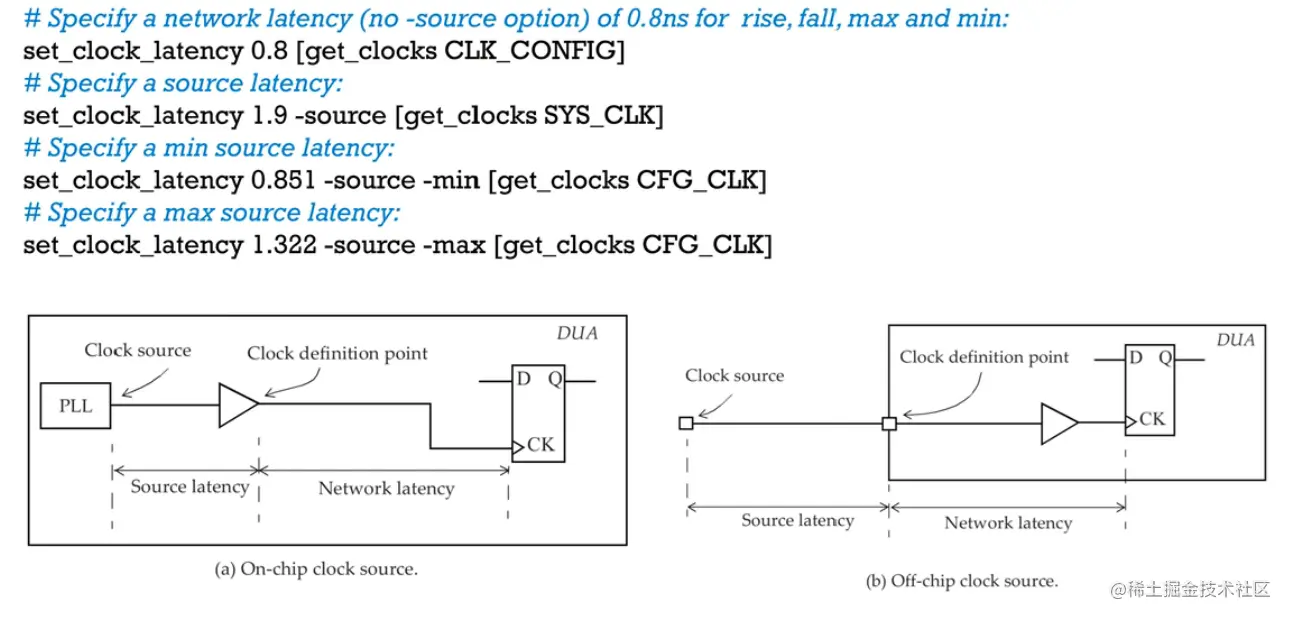

4. 时钟延时
   • 时钟树之前(估计值)
   • 时钟树之后(精确值)(set_propagated_clock)

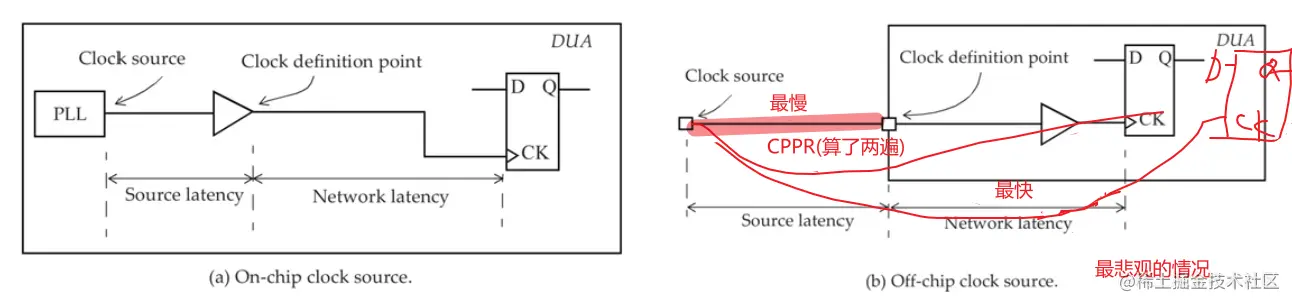

   • network latency
   • source latency(CPPR问题)
   •
   • 约束指令

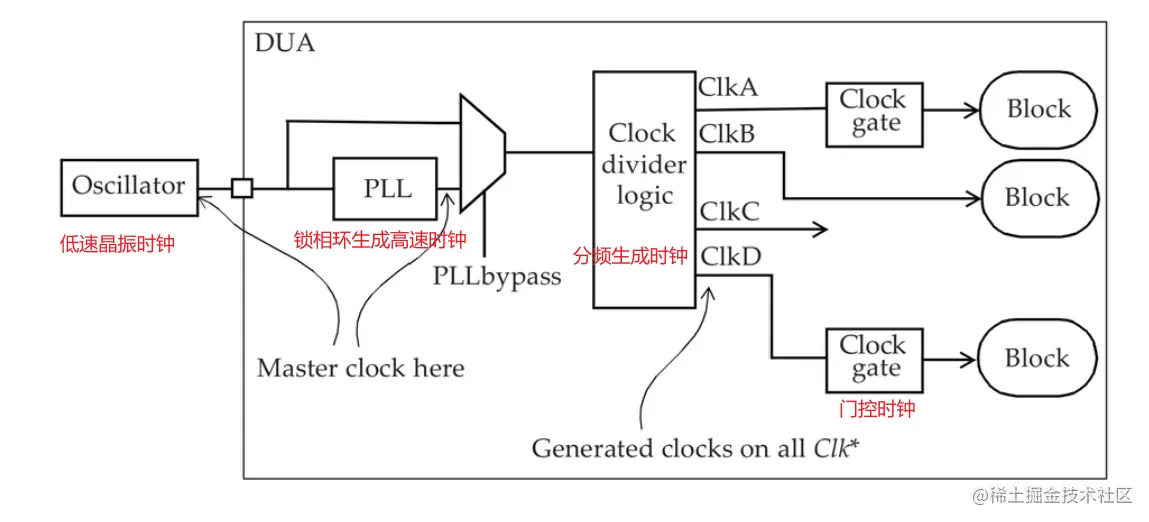

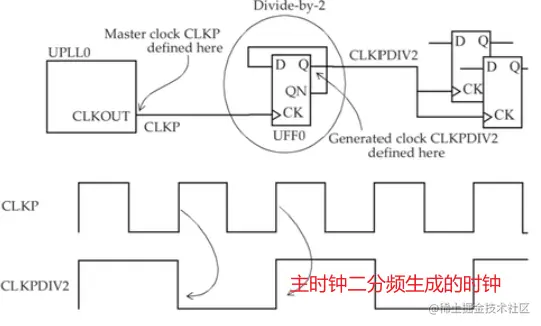

生成时钟

1.

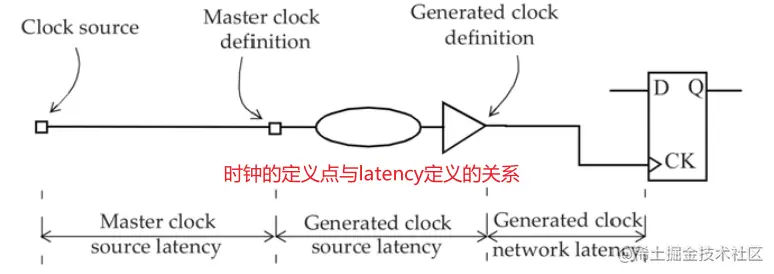

2. 最后一个时钟的latency是前边时钟的累加

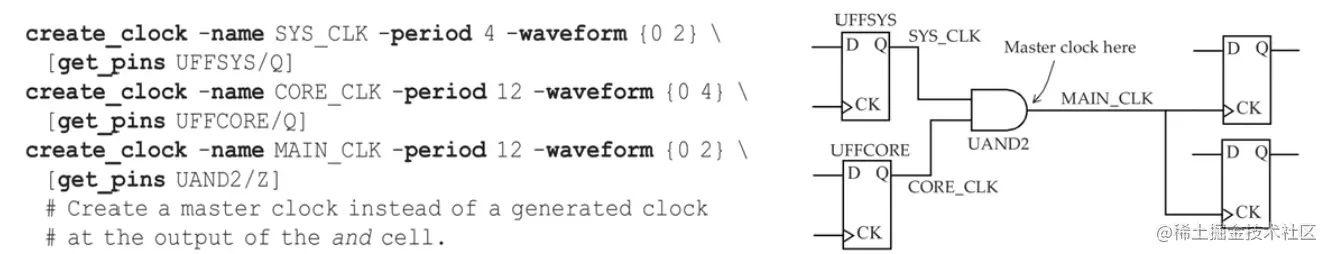

3. 在时钟间没有特别明确的关系，可定义一个新时钟
   • 相与没有太多关系->可定义一个新时钟
   • 脚本例子

约束input paths与output paths

port->reg reg->port

约束脚本

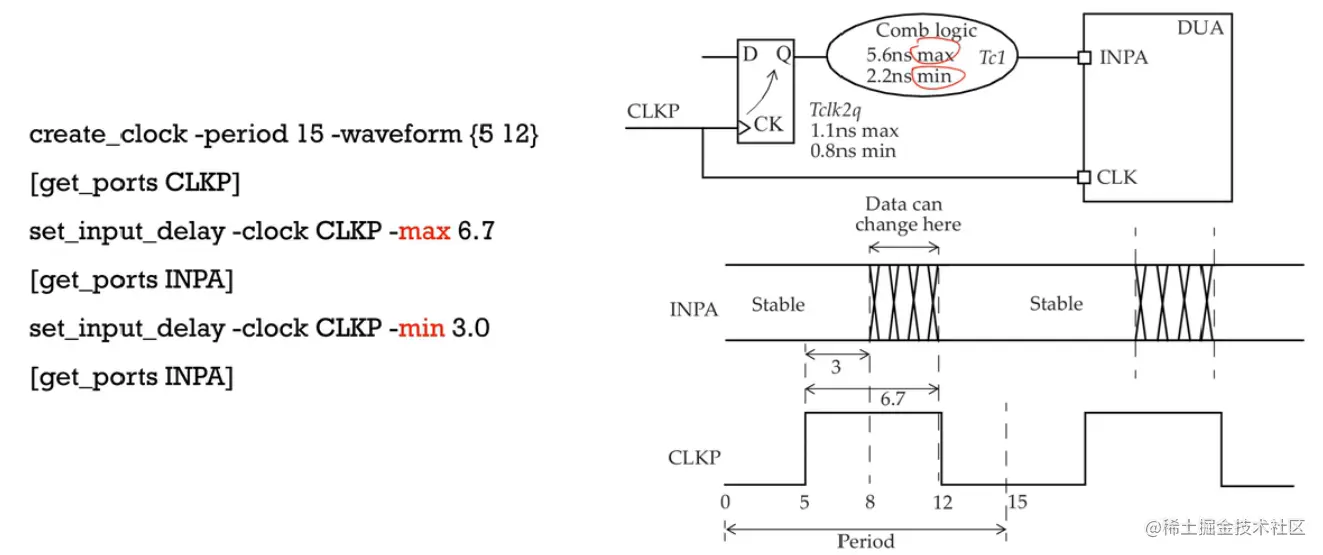

1. input

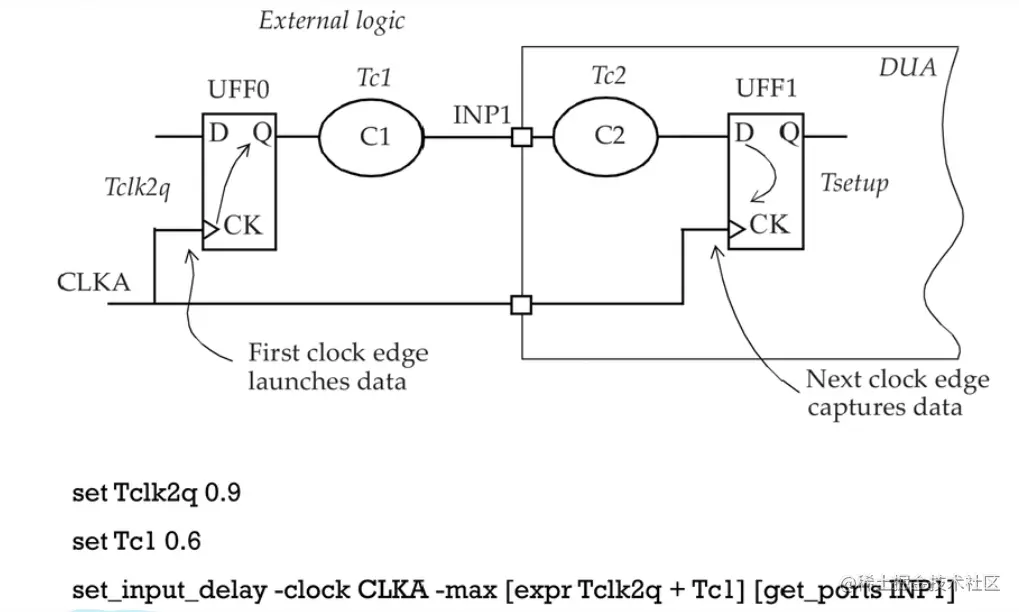

2. set_input_delay -clock CLKA -max[expr Tclk2q+Tcl][get_ports INP1]
3. 建立时间保持时间

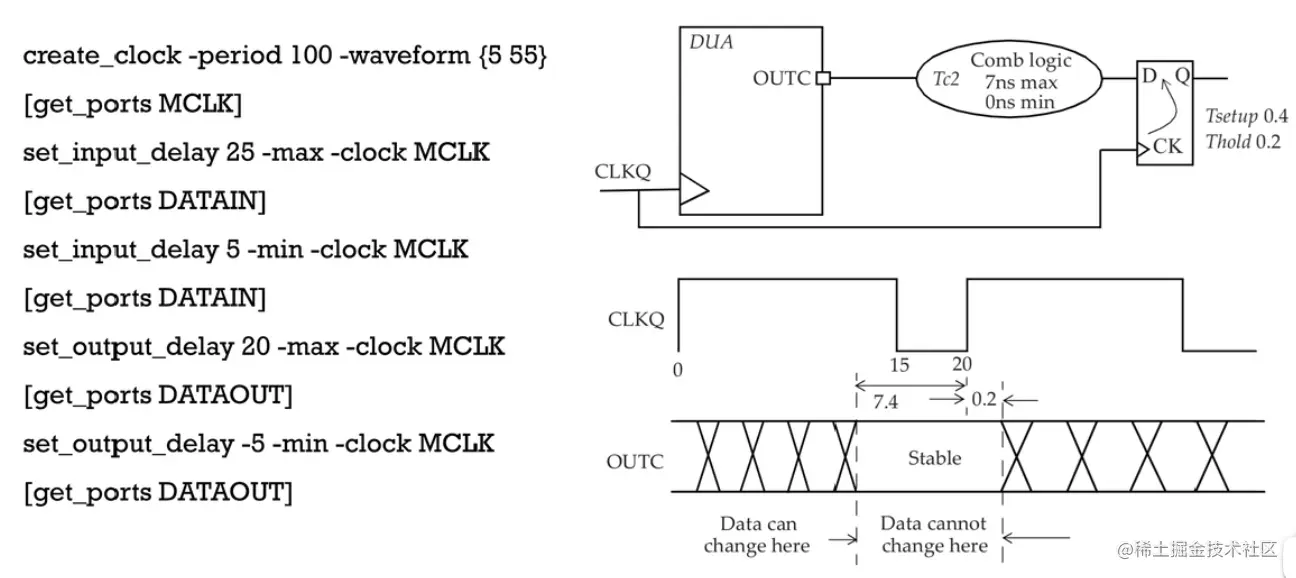

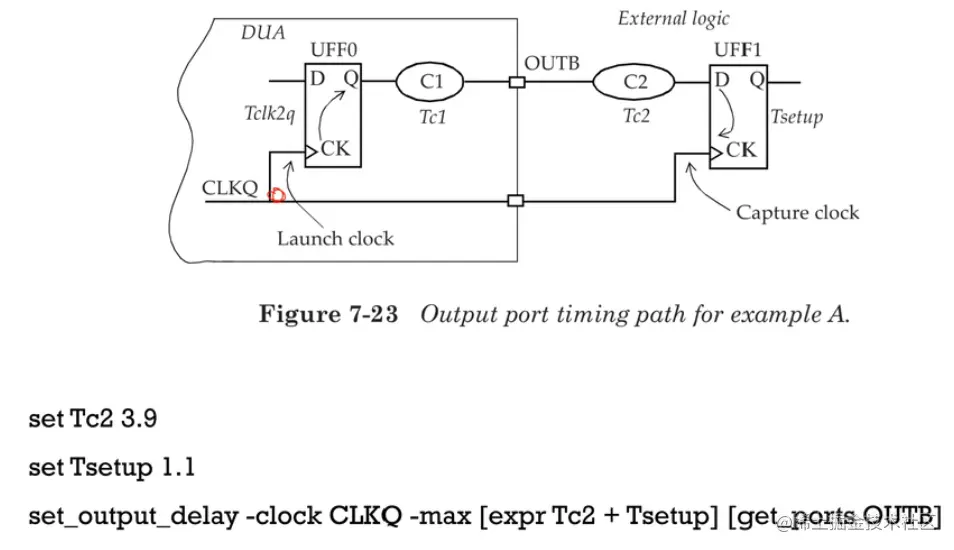

4. output
5. 建立时间保持时间

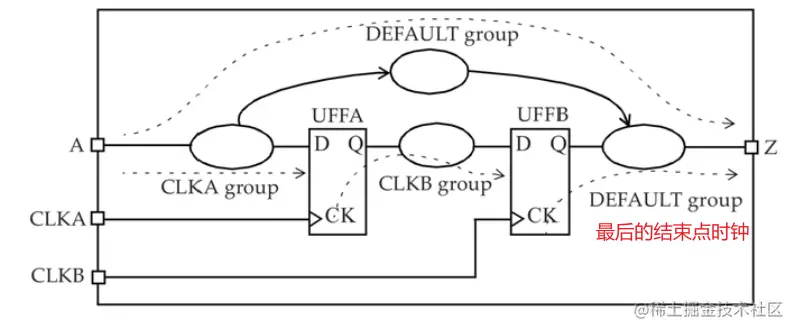

6. 时钟路径组：最后的结束点时钟来分组
7. 端口的其他属性
8. input

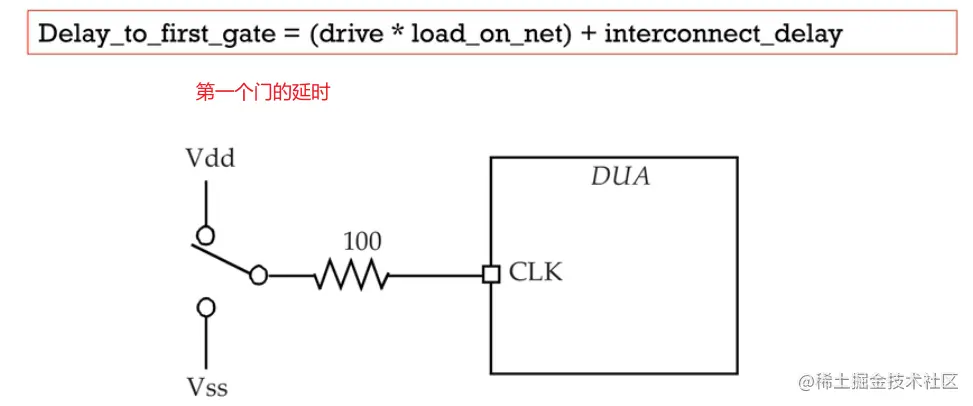

   • set_drive

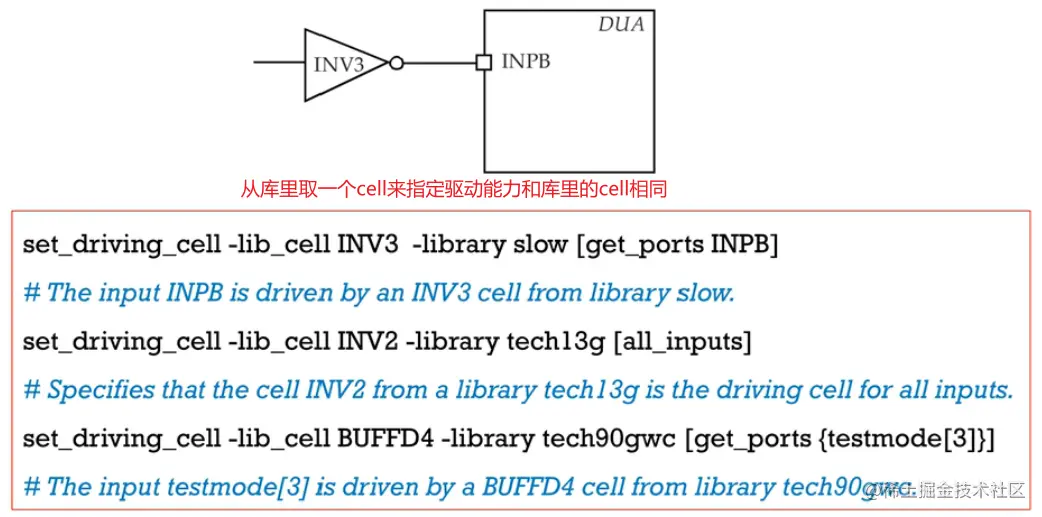

   • driving_cell
   • set_input_transition
   • 0为驱动能力无限大
   •
   •
9. output

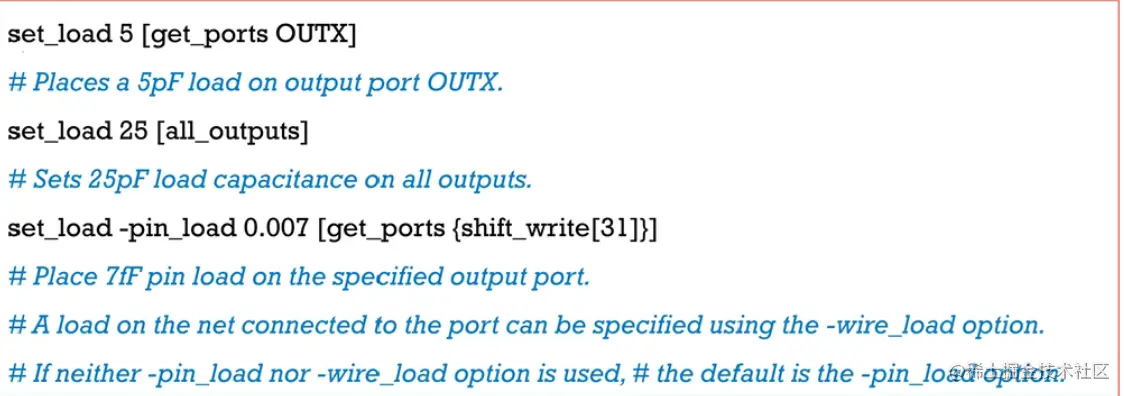

   • set_load
   • 输出负载默认是0
   •

Design rule checks(DRC)

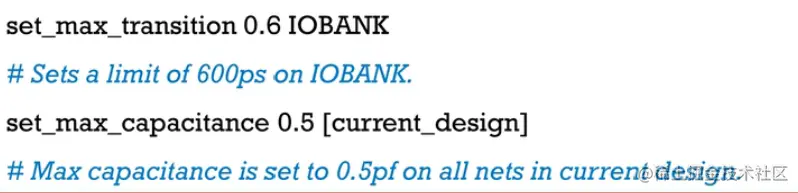

1. set_max_transition
2. set_max_capacitance
3. set_max_fanout(扇出)
4. set_max_area
5.

Virtual clocks

1. 为了线路的完整性
2. 没有时钟，虚拟一个时钟，保证时序的完整性

refining the Timing analysis（时序更精细）

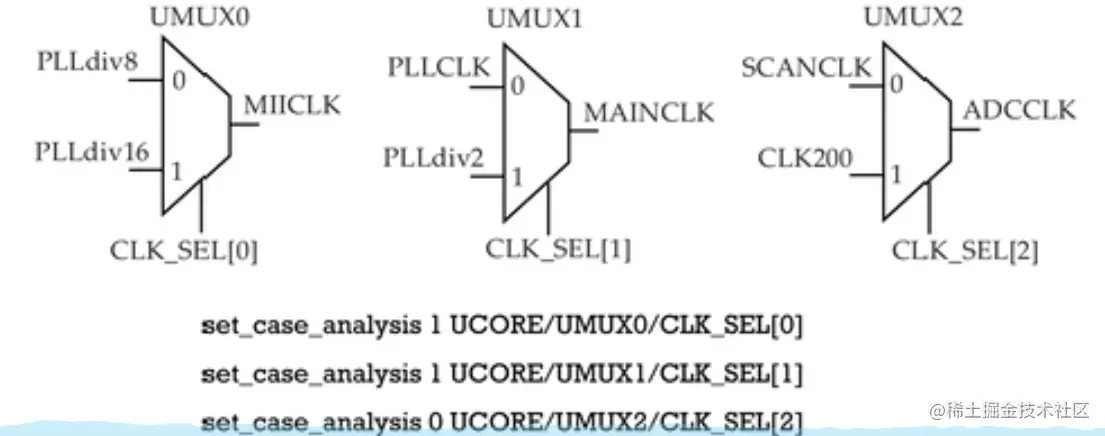

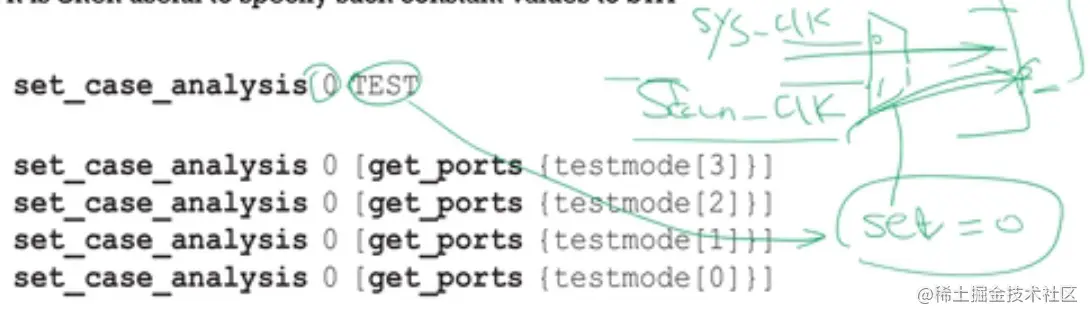

1. set_case_analysis给单元的pin和port指定常数值(DFT=design for testability=可测性设计->扫描链->寄存器置位很容易)

• 触发器可能接两个时钟，测试时钟
• 关闭没有意义的时序分析，测试时钟就不需要再做一遍时序分析
•
•

2. set_disable_timing打破一个时序弧
   •
   • 不是时序路径(使能端到输出端)
3. set_false_path(非同步)
   • 伪路径(异步路径)

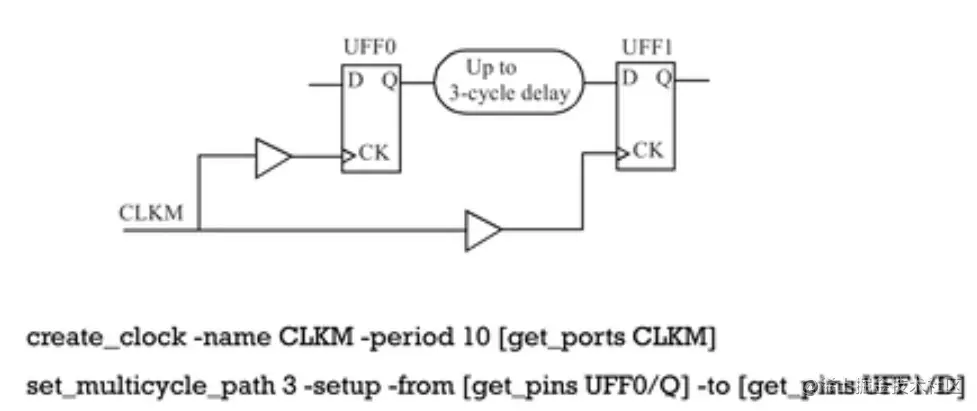

4. set_multicycle_path(组合逻辑时间较长，多个周期再检查建立时间，保持时间)
   •
   • 组合逻辑很慢，第三个周期检查
   • 前端和后端一起写SDC
   • 手册里man一下就可以看到这些指令
