前言

Transformer是由论文《Attention is All You Need》提出的，论文链接如下：

[1706.03762] Attention Is All You Need (arxiv.org)

这篇论文提出了一种新的神经网络架构：Transformer，仅仅依赖于注意力机制就可处理序列数据，从而摒弃了 RNN 或 CNN 。这个新的网络结构，刷爆了各大翻译任务，同时创造了多项新的记录，目前大热的 Bert 就是基于 Transformer 构建的。

在本文中，我们从零来详细解读什么是Transformer模型。

1. Transformer 整体结构

首先介绍 Transformer 的整体结构

Transformer在做一个什么事情？

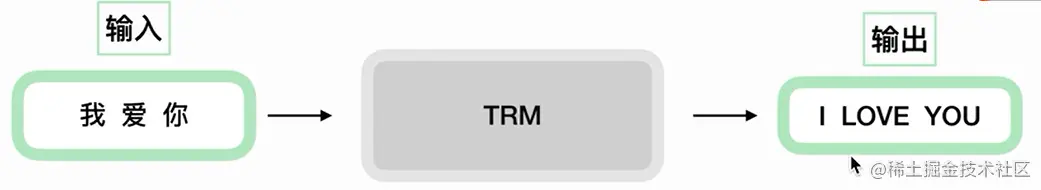

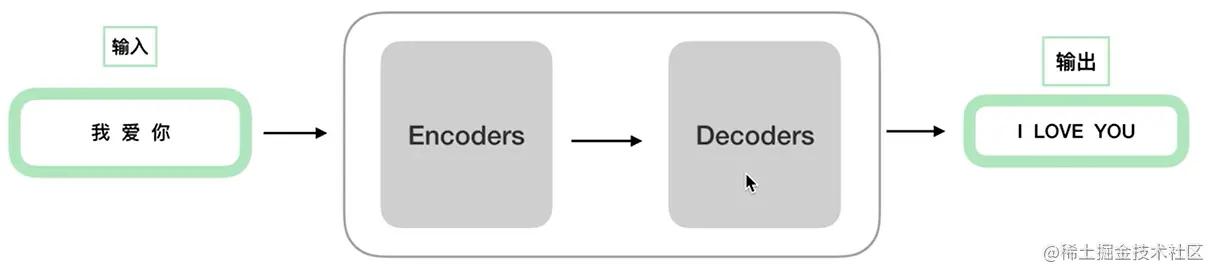

由上图可知，它是一个“输入—处理—输出”的过程，输入“我 爱 你”会输出一个“I LOVE YOU”,相当于机器翻译的过程。那我们继续细化 Transformer：

由上图可知，当我输入一个文本的时候，该文本数据会先经过一个叫Encoders的模块，对该文本进行编码，然后将编码后的数据再传入一个叫Decoders的模块进行解码，解码后就得到了翻译后的文本，对应的我们称Encoders为编码器，Decoders为解码器。所以，Transformer由encoders(编码器)和decoders(解码器)构成；，是一个编码-解码的结构；类似于seq2seq；让我们继续来细化 Transformer：

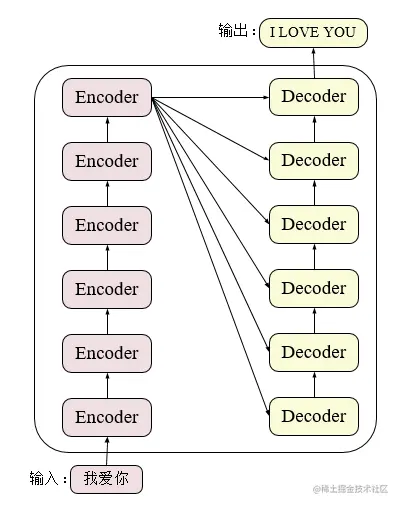

由上图我们看到，Encoders由6个相同的小Encoder组成，Decoders由6个相同的小Decoder组成。在编码部分，每一个的小编码器的输入是前一个小编码器的输出，而每一个小解码器的输入不光是它的前一个解码器的输出，还包括了整个编码部分的输出。，6个Encoder/Decoder结构完全相同，但是Encoder和Decoder结构是不同的。

注意了：6个Encoder/Decoder的结构相同但是参数不同；（也就是说，训练的时候，不是训练一个然后copy5个，而是6个都在训练）；其次，6个是可以变化的，相当于是个N。

那每一个小编码器里边又是什么呢？

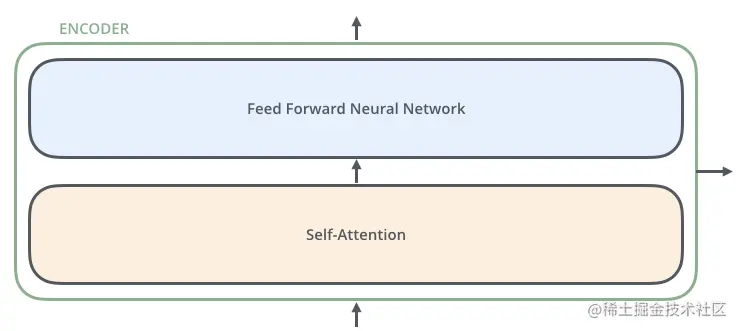

我们放大一个encoder，发现里边的结构是一个自注意力机制加上一个前馈神经网络。如下图：

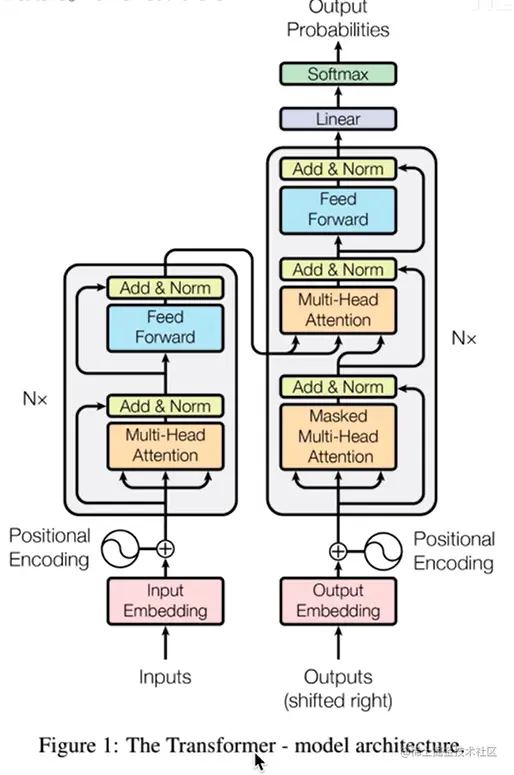

原论文中的的图如下：

2. Encoder详细介绍

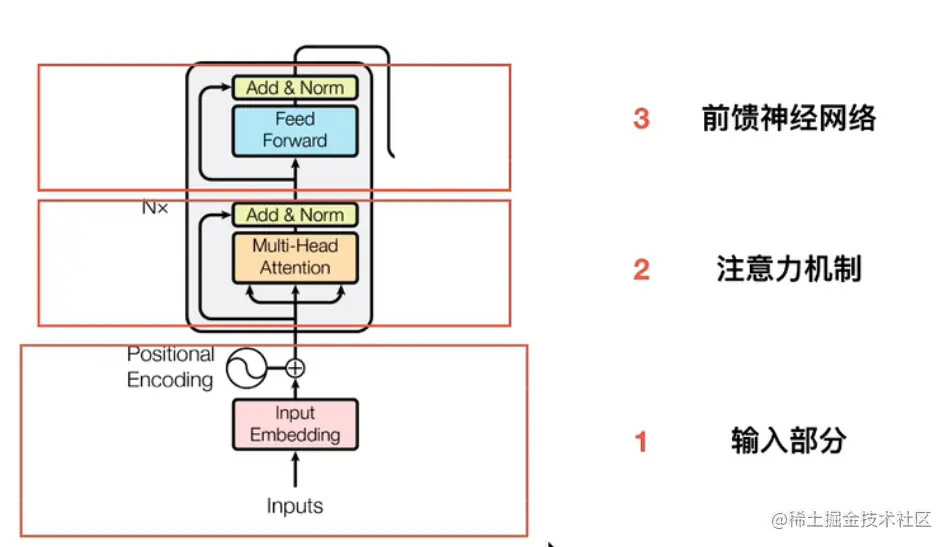

可以把单个的encoder分为三个部分：输入部分，注意力机制和前馈神经网络；如下图：

2.1 输入部分

输入部分分为两个小部分：embedding和位置嵌入；

Embedding： Embedding 是一个将离散变量转为连续向量表示的一个方式。在神经网络中，embedding 是非常有用的，因为它不光可以减少离散变量的空间维数，同时还可以有意义的表示该变量。

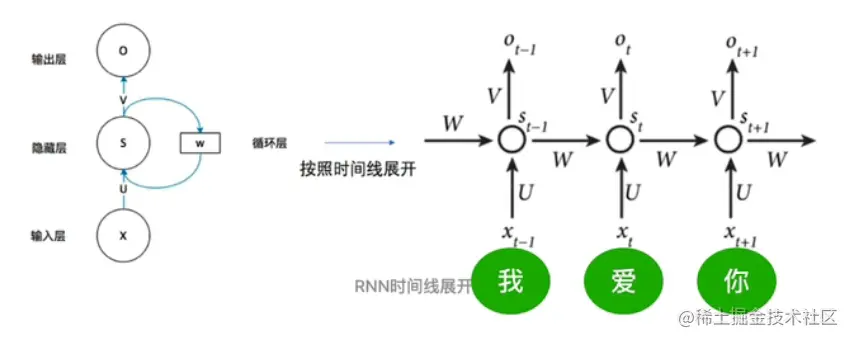

位置Embedding： 以下图RNN为例，对于所有的时间步，都共享一套参数

而Transformer是并行的，所有单词是可以一起处理的，不像RNN，输入完“我”，等处理完“我”，再输入“爱”；这样做增快了速度，但忽略了单词间先后关系；所以需要位置编码。

位置 Embedding 用 PE表示，PE 的维度与单词 Embedding 是一样的。PE 可以通过训练得到，也可以使用某种公式计算得到。在 Transformer 中采用了后者，计算公式如下：

其中，pos 表示单词在句子中的位置，d 表示 PE的维度 (与词 Embedding 一样)，2i 表示偶数的维度，2i+1 表示奇数维度 (即 2i≤d, 2i+1≤d)。在偶数位置使用sin,在奇数位置使用cos；如下图：

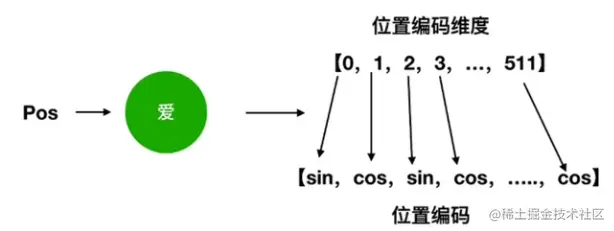

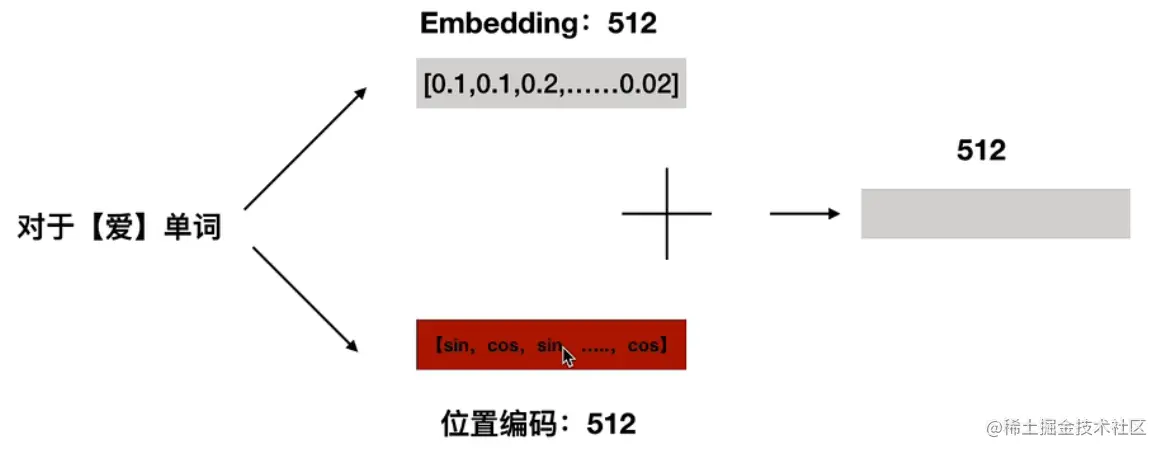

例如“爱”这个字，在512个维度编码中，偶数位是sin，奇数位是cos，得到位置编码之后，将位置编码512维度和词(字)向量的512维度相加，得到最终的512维度作为最终的输入。

为什么位置嵌入有用？或有什么好处

借助上述公式，我们可以得到一个特定位置的$d\_{model}$维的位置向量，并且借助三角函数的性质：

我们可以得到：

可以看出，对于pos+k位置的位置向量某一维2i或2i+1而言，可以表示为，pos位置与k位置的位置向量的2i与2i+1维的线性组合，这样的线性组合意味着位置向量中蕴含了相对位置信息。

但是这种相对位置信息会在注意力机制那里消失。

2.2 self-attention自注意力机制

注意力机制是transformer的核心操作。

首先介绍下最基本的注意力机制：

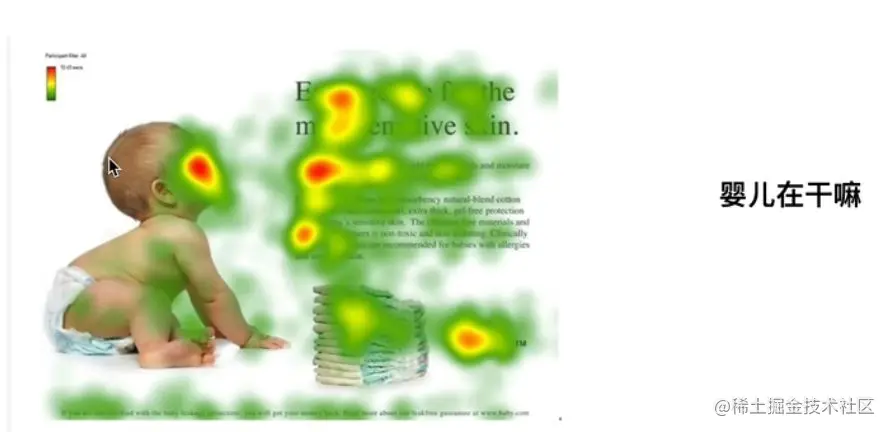

人类在看一张图片时，有比较关注的部分和不怎么关注的部分，红色越深代表很受关注。计算公式如下：

$Attention(Q,K,V)=softmax(\frac{QK^{T} }{\sqrt{d_{k} } } )$

从公式中，可以关注Q,K,V三个矩阵，从公式角度来看，拿上面的图片举例子：

把区域分为4个区域，婴儿和左上、左下、右上、右下分别点乘得到某个值，得到的值看哪个比较大，大的就更关注，再和V相乘，得到加权和。

在Transformer中如何运用

Self-Attention是 Transformer 的重点，所以我们重点关注 Multi-Head Attention 以及 Self-Attention，首先我们详细了解一下 Self-Attention 的内部逻辑。

2.2.1 Self-attention结构

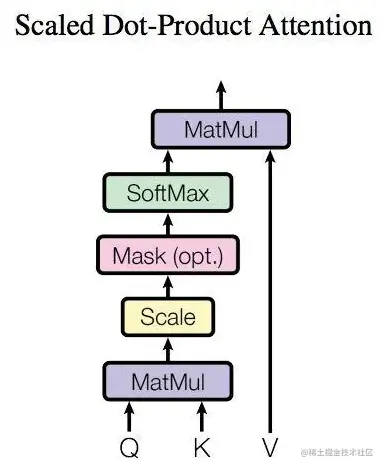

上图是 Self-Attention 的结构，在计算的时候需要用到矩阵Q(查询),K(键值),V(值) 。在实际中，Self-Attention 接收的是输入或者上一个 Encoder block 的输出。而Q,K,V正是通过 Self-Attention 的输入进行线性变换得到的。

2.2.2 Q,K,V的计算

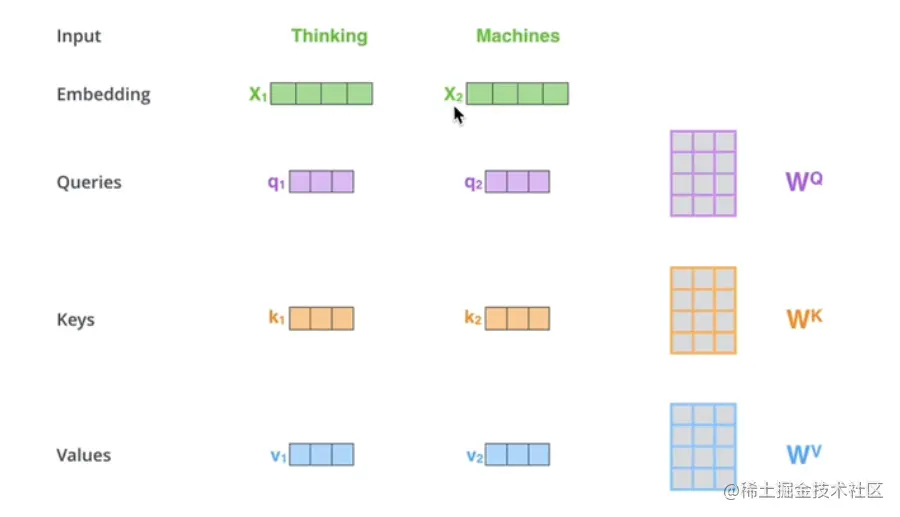

如上图所示，$X_{1}$和$W^{Q}$相乘，就得到Q的值，以此类推K,V

得到矩阵 Q, K, V之后就可以计算出 Self-Attention 的输出了，计算的公式如下：

$Attention(Q,K,V)=softmax(\frac{QK^{T} }{\sqrt{d_{k} } } )V$

$d_{k}$是Q,K矩阵的列数，即向量维度

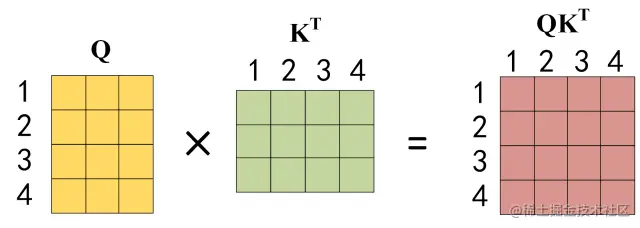

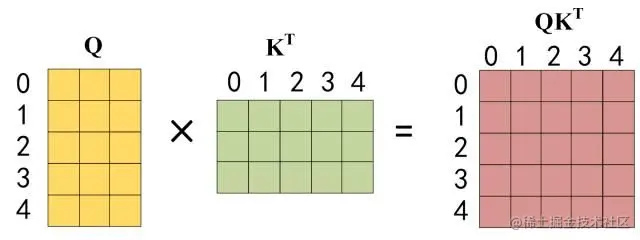

公式中计算矩阵Q和K每一行向量的内积，为了防止内积过大，因此除以$d_{k}$的平方根。Q乘以K的转置后，得到的矩阵行列数都为 n，n 为句子单词数，这个矩阵可以表示单词之间的 attention 强度。下图为Q乘以$K^{T}$，1234 表示的是句子中的单词

得到$QK^{T}$之后，使用 Softmax 计算每一个单词对于其他单词的 attention 系数，公式中的 Softmax 是对矩阵的每一行进行 Softmax，即每一行的和都变为 1

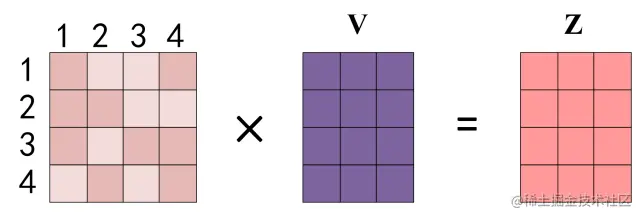

得到 Softmax 矩阵之后可以和V相乘，得到最终的输出Z

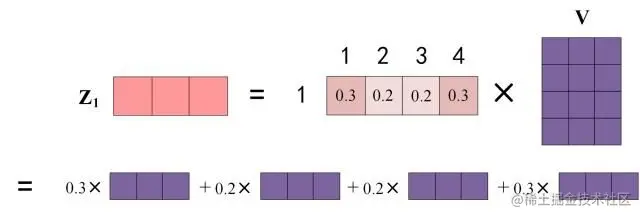

上图中 Softmax 矩阵的第 1 行表示单词 1 与其他所有单词的 attention 系数，最终单词 1 的输出$Z_{1}$等于所有单词$i$的值$V_{i}$根据 attention 系数的比例加在一起得到，如下图所示：

2.2.3 Multi-head Attention

Multi-Head Attention 是由多个 Self-Attention 组合形成的,论文中Multi-Head Attention结构图如下：

从上图可以看到 Multi-Head Attention 包含多个 Self-Attention 层，首先将输入X分别传递到 h 个不同的 Self-Attention 中，计算得到 h 个输出矩阵Z。下图是 h=8 时候的情况，此时会得到 8 个输出矩阵Z。

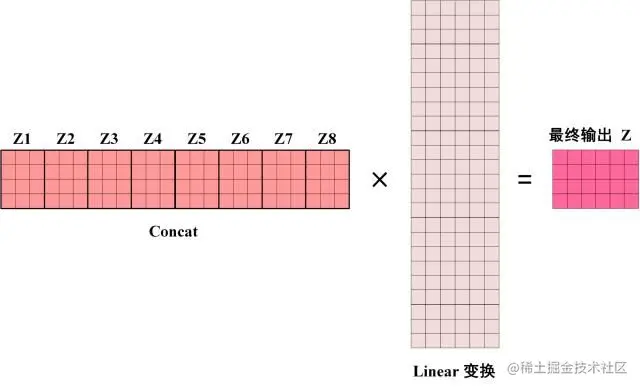

得到8个输出矩阵$Z_{1}$到$Z_{8}$之后，Multi-Head Attention 将它们Concat在一起，然后传入一个Linear层，得到 Multi-Head Attention 最终的输出:

可以看到 Multi-Head Attention 输出的矩阵Z与其输入的矩阵X的维度是一样的。

2.3 前馈神经网络

Feed Forward 层比较简单，是一个两层的全连接层，第一层的激活函数为 Relu，第二层不使用激活函数，对应的公式如下：

$max(0,XW_{1} +b_{1} )W_{2} +b_{2}$

2.4 Add&Normalize

Add & Norm 层由 Add 和 Norm 两部分组成，其计算公式如下：

其中 X表示 Multi-Head Attention 或者 Feed Forward 的输入，MultiHeadAttention(X) 和 FeedForward(X) 表示输出 (输出与输入 X 维度是一样的，所以可以相加)。

Add指 X+MultiHeadAttention(X)，是一种残差连接，通常用于解决多层网络训练的问题，可以让网络只关注当前差异的部分，在 ResNet 中经常用到：

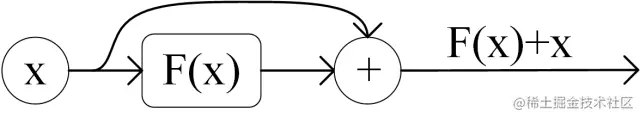

上图代表残差，X作为输入，经过两层网络，这两层网络统一为一个函数F(X)，如果没有残差网络，直接F(X)输出就可以了，有了残差网络后，把X和F(X)对位相加，得到真正的输出。

残差的作用：

根据后向传播的链式法则：

确保了梯度不会为0，缓解了梯度消失的出现。

3. Decoder详细介绍

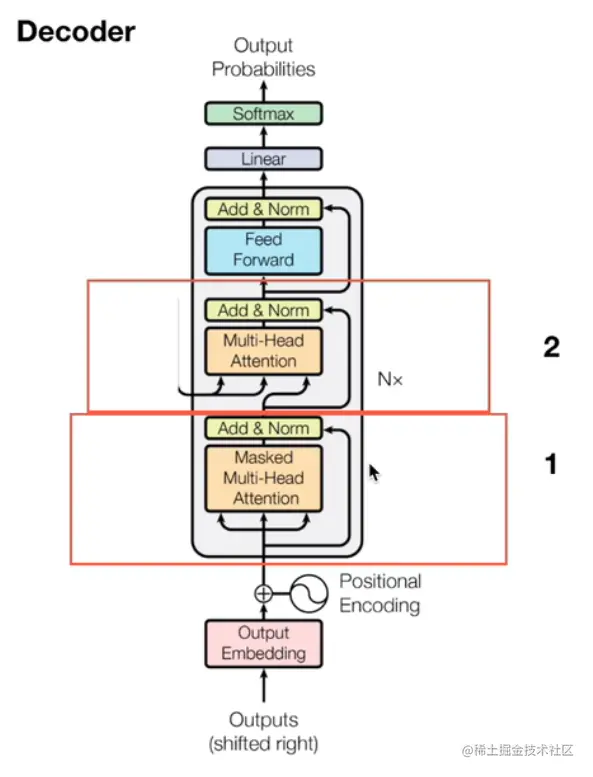

Decoder的结构图如下：

上图红色部分为 Transformer 的 Decoder block 结构，与 Encoder block 相似，但是存在一些区别：

• 包含两个 Multi-Head Attention 层。
• 第一个 Multi-Head Attention 层采用了Masked 操作。
• 第二个 Multi-Head Attention 层的K, V矩阵使用 Encoder 的编码信息矩阵C进行计算，而Q使用上一个 Decoder block 的输出计算。
• 最后有一个 Softmax 层计算下一个翻译单词的概率。

3.1 Masked Multi-Head Attention

为什么采用Mask操作？

在翻译的过程中是顺序翻译的，即翻译完第 i 个单词，才可以翻译第 i+1 个单词。通过 Masked 操作可以防止第 i 个单词知道 i+1 个单词之后的信息。下面以 "我有一只猫" 翻译成 "I have a cat" 为例，了解一下 Masked 操作。

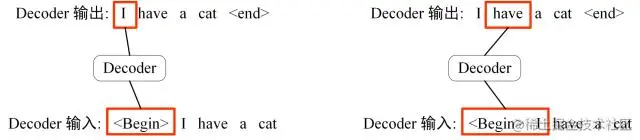

在 Decoder 的时候，是需要根据之前的翻译，求解当前最有可能的翻译，如下图所示。首先根据输入 "Begin" 预测出第一个单词为 "I"，然后根据输入 "Begin I" 预测下一个单词 "have"。

Decoder 可以在训练的过程中使用 Teacher Forcing 并且并行化训练，即将正确的单词序列 (Begin I have a cat) 和对应输出 (I have a cat end) 传递到 Decoder。那么在预测第 i 个输出时，就要将第 i+1 之后的单词掩盖住，注意 Mask 操作是在 Self-Attention 的 Softmax 之前使用的，下面用 0 1 2 3 4 5 分别表示 "Begin I have a cat end"

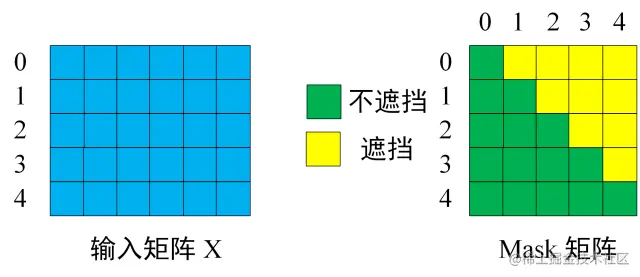

第一步：是 Decoder 的输入矩阵和 Mask矩阵，输入矩阵包含 "Begin I have a cat" (0, 1, 2, 3, 4) 五个单词的表示向量，Mask 是一个 5×5 的矩阵。在 Mask 可以发现单词 0 只能使用单词 0 的信息，而单词 1 可以使用单词 0, 1 的信息，即只能使用之前的信息。

第二步： 接下来的操作和之前的 Self-Attention 一样，通过输入矩阵X计算得到Q,K,V矩阵。然后计算Q和$K^{T}$的乘积$QK^{T}$。

第三步： 在得到$QK^{T}$之后需要进行 Softmax，计算 attention score，我们在 Softmax 之前需要使用Mask矩阵遮挡住每一个单词之后的信息，遮挡操作如下：

得到Mask $QK^{T}$之后在Mask $QK^{T}$上进行Softmax，每一行的和都为 1。但是单词 0 在单词 1, 2, 3, 4 上的 attention score 都为 0。

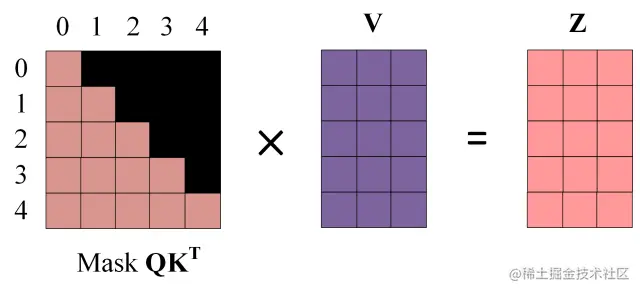

第四步： 使用 Mask $QK^{T}$与矩阵 V相乘，得到输出Z，则单词 1 的输出向量$Z_{1}$ 是只包含单词 1 信息的。

第五步： 通过上述步骤就可以得到一个 Mask Self-Attention 的输出矩阵$Z_{i}$，然后和 Encoder 类似，通过 Multi-Head Attention 拼接多个输出$Z_{i}$，然后计算得到第一个 Multi-Head Attention 的输出Z，Z与输入X维度一样。

3.2 第二个Multi-Head Attention

其中 Self-Attention 的 K, V矩阵不是使用 上一个 Decoder block 的输出计算的，而是使用 Encoder 的编码信息矩阵 C 计算的。

根据 Encoder 的输出C计算得到K,V，根据上一个 Decoder block 的输出 Z计算 Q (如果是第一个 Decoder block 则使用输入矩阵 X进行计算)，后续的计算方法与之前描述的一致。

这样做的好处是在 Decoder 的时候，每一位单词都可以利用到 Encoder 所有单词的信息 (这些信息无需 Mask)。

4. 总结

• Transformer 本身是不能利用单词的顺序信息的，因此需要在输入中添加位置 Embedding，否则 Transformer 就是一个词袋模型了。
• Transformer 的重点是 Self-Attention 结构，其中用到的 Q, K, V矩阵通过输出进行线性变换得到。
• Transformer 中 Multi-Head Attention 中有多个 Self-Attention，可以捕获单词之间多种维度上的相关系数 attention score。
