内容参考learnopengl、games101整理，加入了自己的理解和补充

理论

基于物理的着色，必须满足

基于微平面(Microfacet)的表面模型。
能量守恒。
应用基于物理的BRDF

微平面模型

达到微观尺度之后，任何平面用无数细小镜面来描述，粗糙度决定细小镜面的排列方向：

基于粗糙度来计算出众多微平面中，沿着某个向量h的比例，h为半程向量，即光照方向和观察方向的中间向量

不同粗糙度的效果

能量守恒

光线照在物体表面，产生反射和折射

反射：镜面反射
折射：一部分能量被物体吸收，一部分又射出物体表面，形成漫反射

注意，光子根据波长的不同，被物体吸收的程度也不同，所以白色光经过折射后丢失了部分波长，产生了颜色光，一般是物体的颜色。

反射和折射的比例总和为1，保证了能量守恒

float kS = calculateSpecularComponent(...); // 反射/镜面 部分
float kD = 1.0 - ks;                        // 折射/漫反射 部分

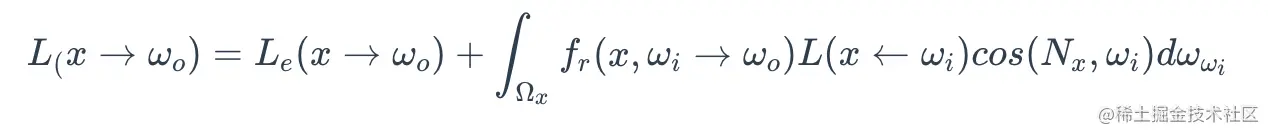

渲染方程

渲染方程包含自发光(emit)和反射(reflect)两部分，反射分漫反射(折射)和镜面反射

反射率方程

辐射通量Φ: 单位瓦特,可以理解为功率，单位时间的能量。

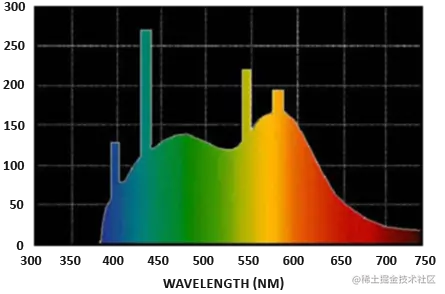

波长-辐射通量

处理光照时，简化了光的成分，按照RGB来度量，并没有考虑所有波长的光照

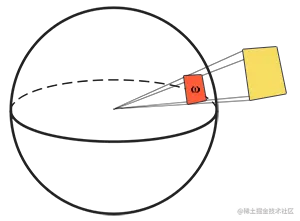

立体角(Solid Angle)：用ω(或Ω)表示

$ω = \frac{A}{r^2}$

BRDF-双向反射分布函数

全称双向反射分布函数(Bidirectional Reflective Distribution Function)

BRDF是PBR最核心的内容，甚至可以说BRDF定义了物体的材质，或者说物体表面对光的反射特性决定了物体的材质。

同样采用ωi和ωo作为输入参数的 Blinn-Phong光照模型也被认为是一个BRDF。然而由于Blinn-Phong模型并没有遵循能量守恒定律，因此它不被认为是基于物理的渲染

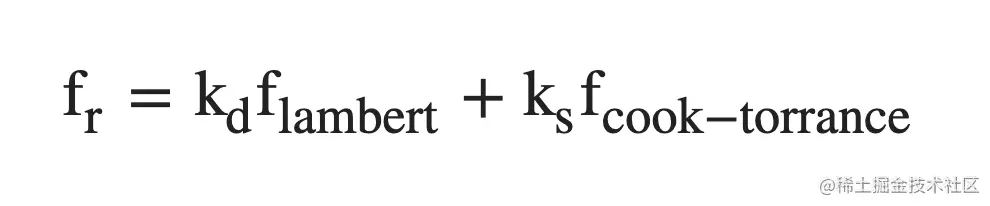

Cook-Torrance BRDF，最常用的BRDF模型，分折射(漫反射)和镜面反射两部分：

$f_{lambert} = \frac{c}{\pi}$

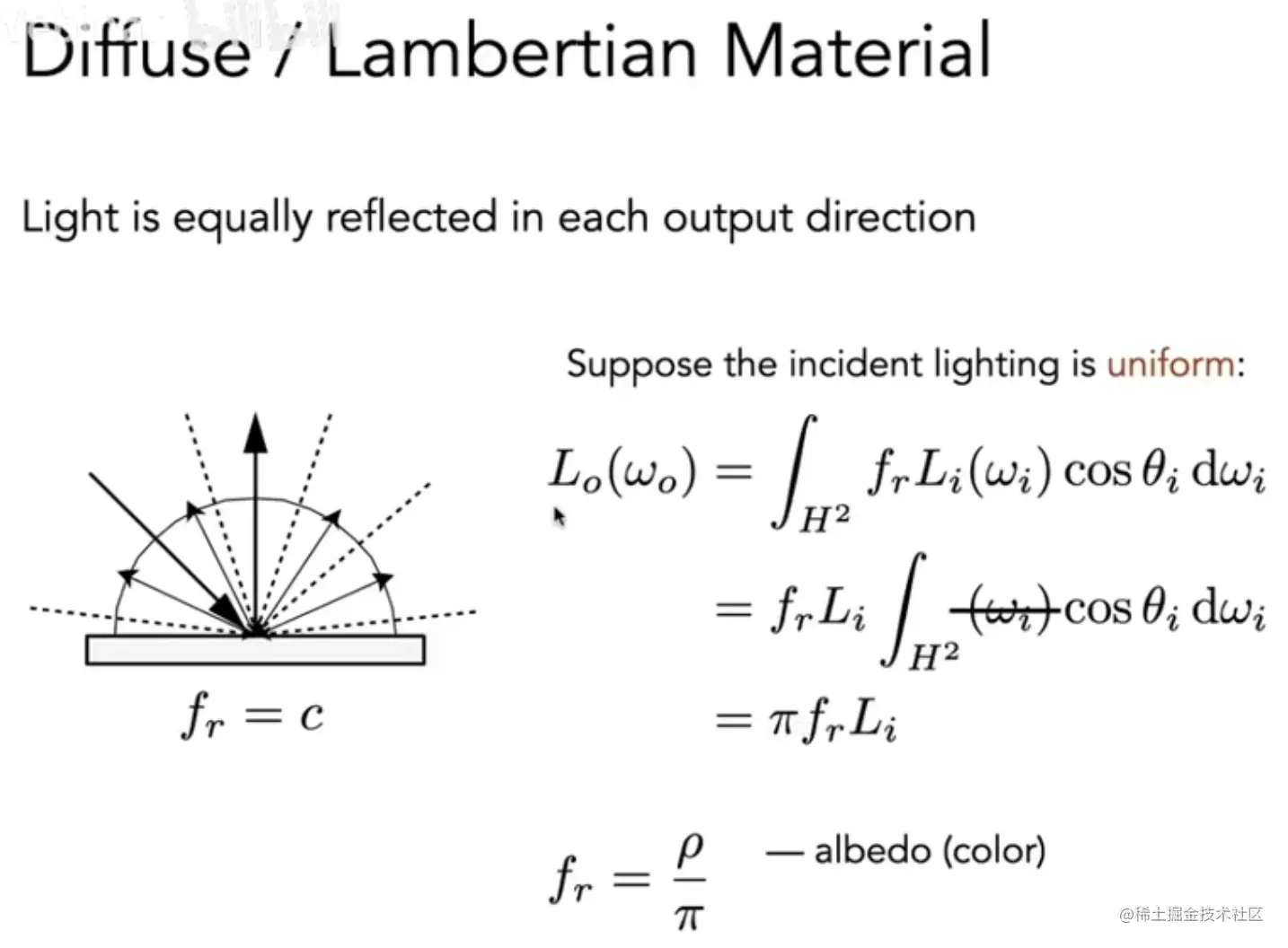

c表示表面颜色（回想一下漫反射表面纹理）。除以π是为了对漫反射光进行标准化，因为前面含有BRDF的积分方程是对π(半球)范围积分的。漫反射计算及推导

镜面反射方程

$f_{cook-torrance} = \frac{DFG}{4(\omega_o \cdot n)(\omega_i \cdot n)}$

DFG表示三个函数,法线分布函数、菲涅尔方程、几何函数

法线分布函数(Normal Distribution Function)

微表面是凹凸不平的，这其中有多少比例的细小表面能将光线反射到观察方向。实际上对纹理采样，得到粗糙度值，根据粗糙度值转换成比例因子.

$NDF_{GGX TR}(n, h, \alpha) = \frac{\alpha^2}{\pi((n \cdot h)^2 (\alpha^2 - 1) + 1)^2}$

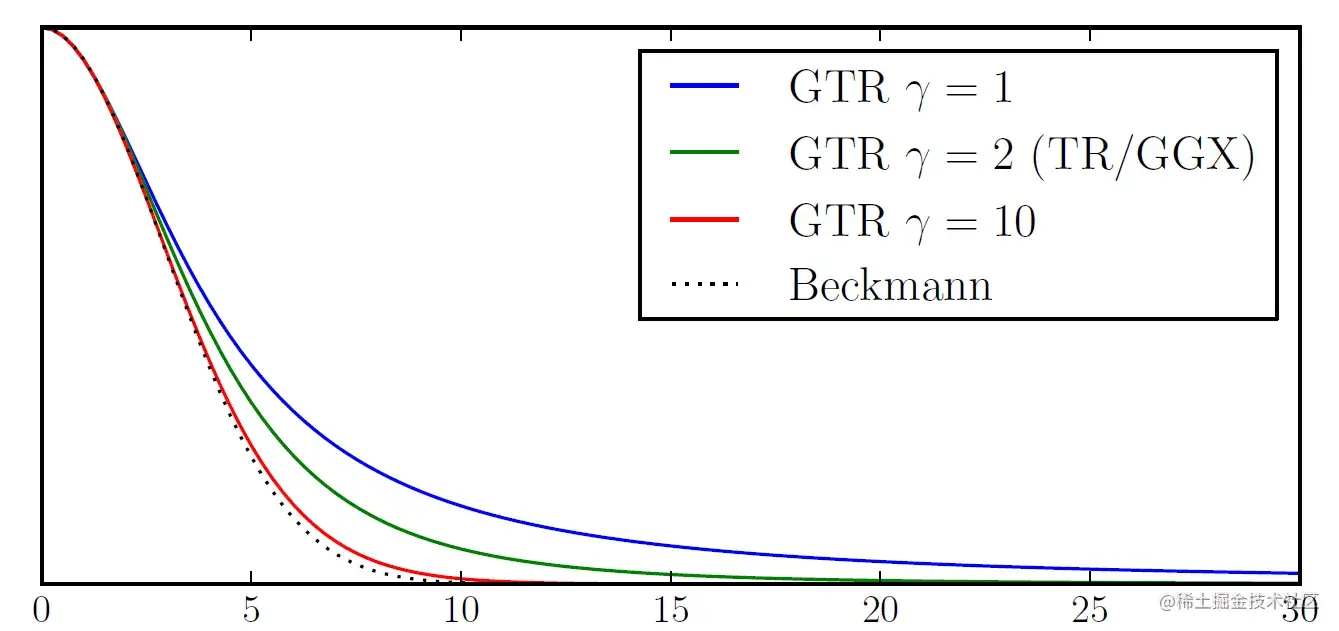

这个转换公式用Trowbridge-Reitz GGX，没有特殊的讲究，就是一种类似高斯曲线的数学实现，而且Disney整合了这些曲线，称为GTR(Generalized-Trowbridge-Reitz)，TR-GGX是其中的一种

TR-GGX shader中的实现

float D_GGX_TR(vec3 N, vec3 H, float a)
{
    float a2     = a*a;
    float NdotH  = max(dot(N, H), 0.0);
    float NdotH2 = NdotH*NdotH;

    float nom    = a2;
    float denom  = (NdotH2 * (a2 - 1.0) + 1.0);
    denom        = PI * denom * denom;

    return nom / denom;
}

几何函数(Geometry Function)

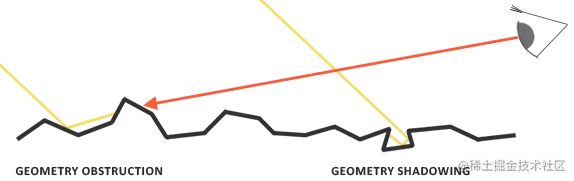

物体自身相互遮挡，也会造成一定亮度的损失，这个损失是多少？这就是几何函数要考虑的。

遮挡分两种：

和入射光方向有关：光线照射进来打到一个凸起的地方，和宏观反射方向不同
和观察方向有关：你恰好观察的方向上，被凸起挡住了，光线打到表面反弹后

G项的函数设计借鉴了GGX与Schlick-Beckmann,称为Schlick-GGX：

$G_{SchlickGGX}(n, v, k) = \frac{n \cdot v}{(n \cdot v)(1 - k) + k }$

k也是基于粗糙度α的重映射,取决于我们要用的是针对直接光照还是针对IBL光照的几何函数:

$k_{direct} = \frac{(\alpha + 1)^2}{8}$

$k_{IBL} = \frac{\alpha^2}{2}$

考虑观察方向、光线方向，使用史密斯法(Smith’s method)：

$G(n, v, l, k) = G_{sub}(n, v, k) G_{sub}(n, l, k)$

shader中的实现

float GeometrySchlickGGX(float NdotV, float k)
{
    float nom   = NdotV;
    float denom = NdotV * (1.0 - k) + k;

    return nom / denom;
}

float GeometrySmith(vec3 N, vec3 V, vec3 L, float k)
{
    float NdotV = max(dot(N, V), 0.0);
    float NdotL = max(dot(N, L), 0.0);
    float ggx1 = GeometrySchlickGGX(NdotV, k);
    float ggx2 = GeometrySchlickGGX(NdotL, k);

    return ggx1 * ggx2;
}

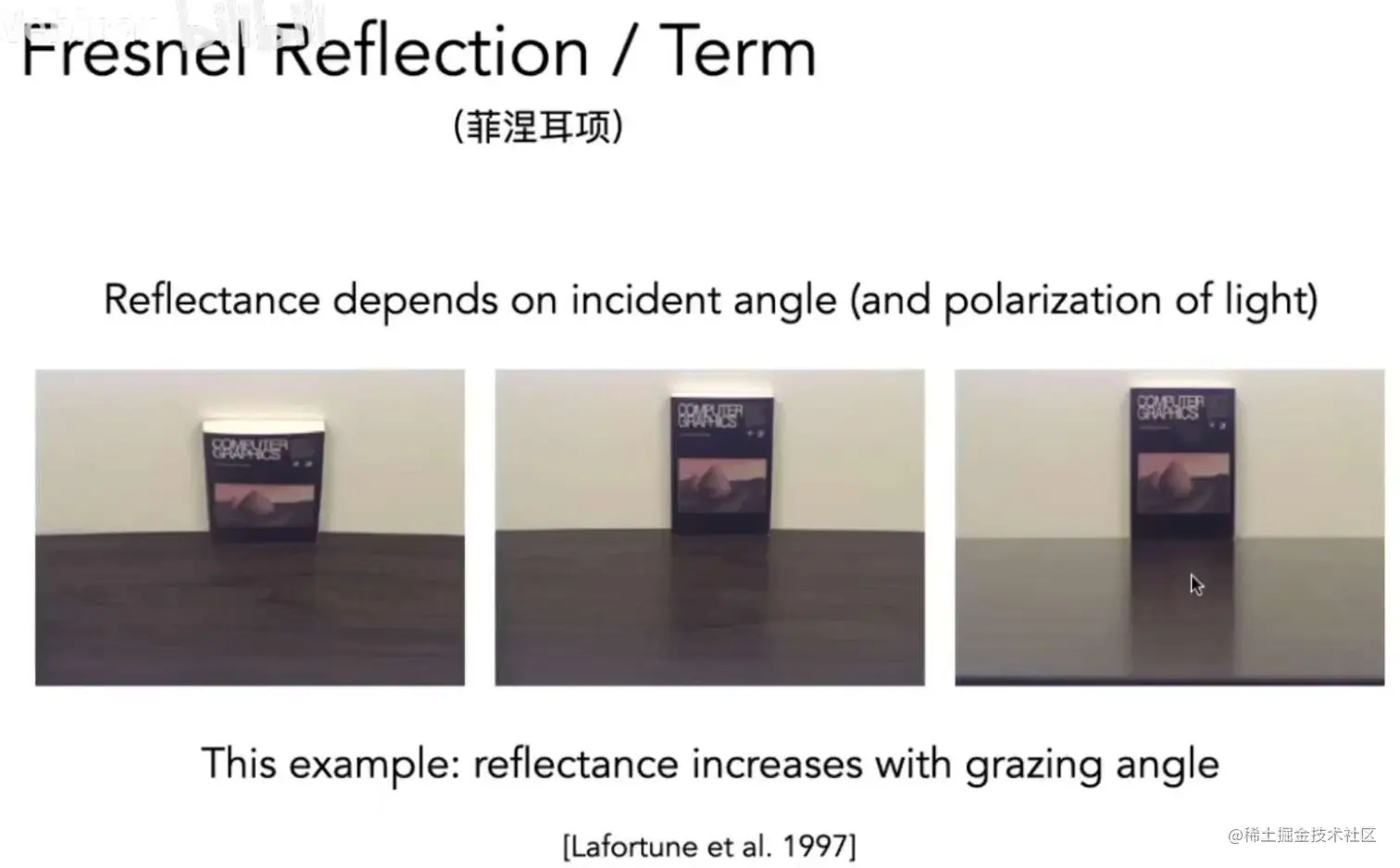

菲涅尔方程(Fresnel Rquation)

表示光从不同的角度(from normal)打在表面上，反射率是不同的。

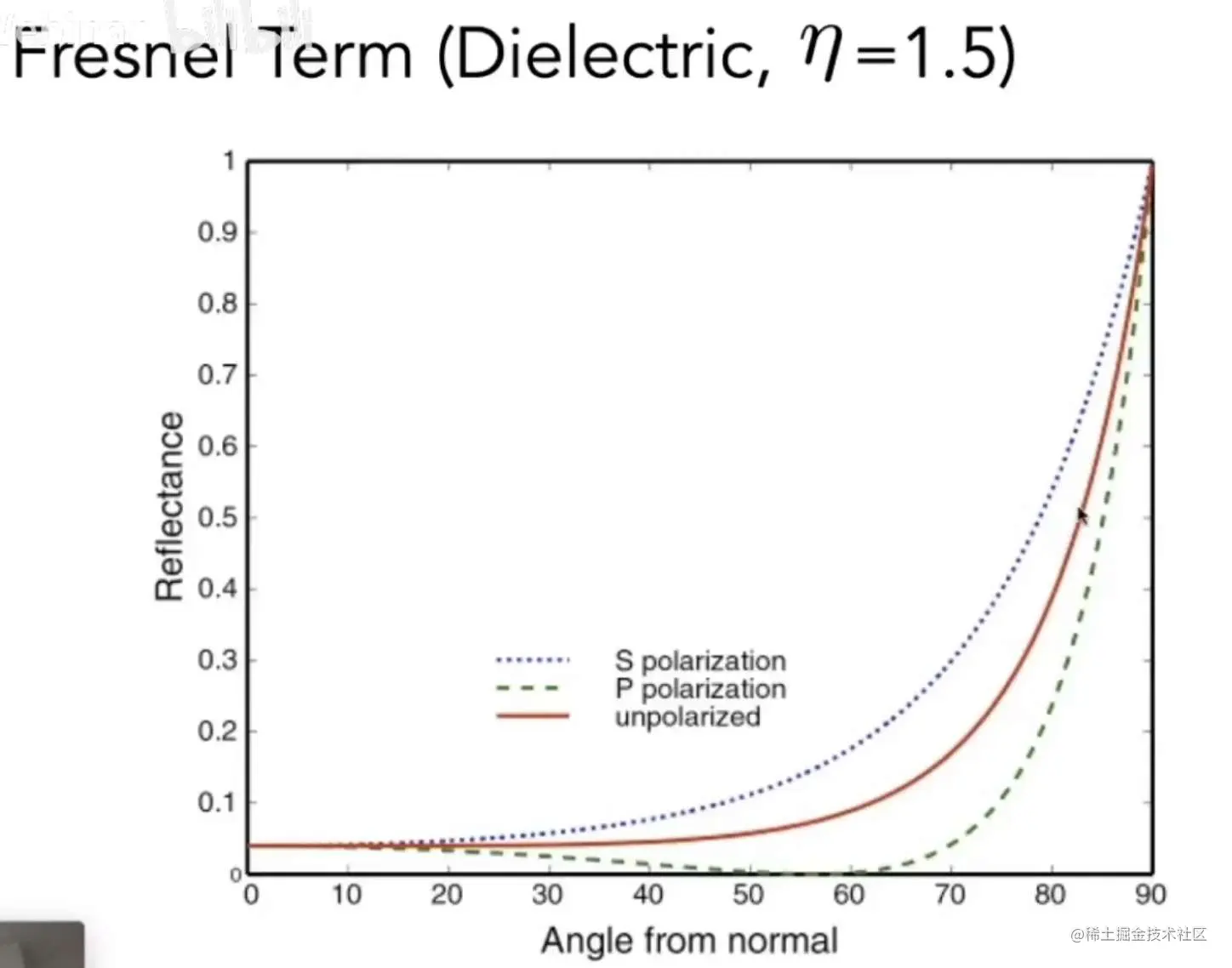

菲涅尔反射特征

越靠近法线方向(垂直表面)，反射越少，大部分都穿透、进入物体内，发生了折射

越偏离法线(和表面平行)，反射越大

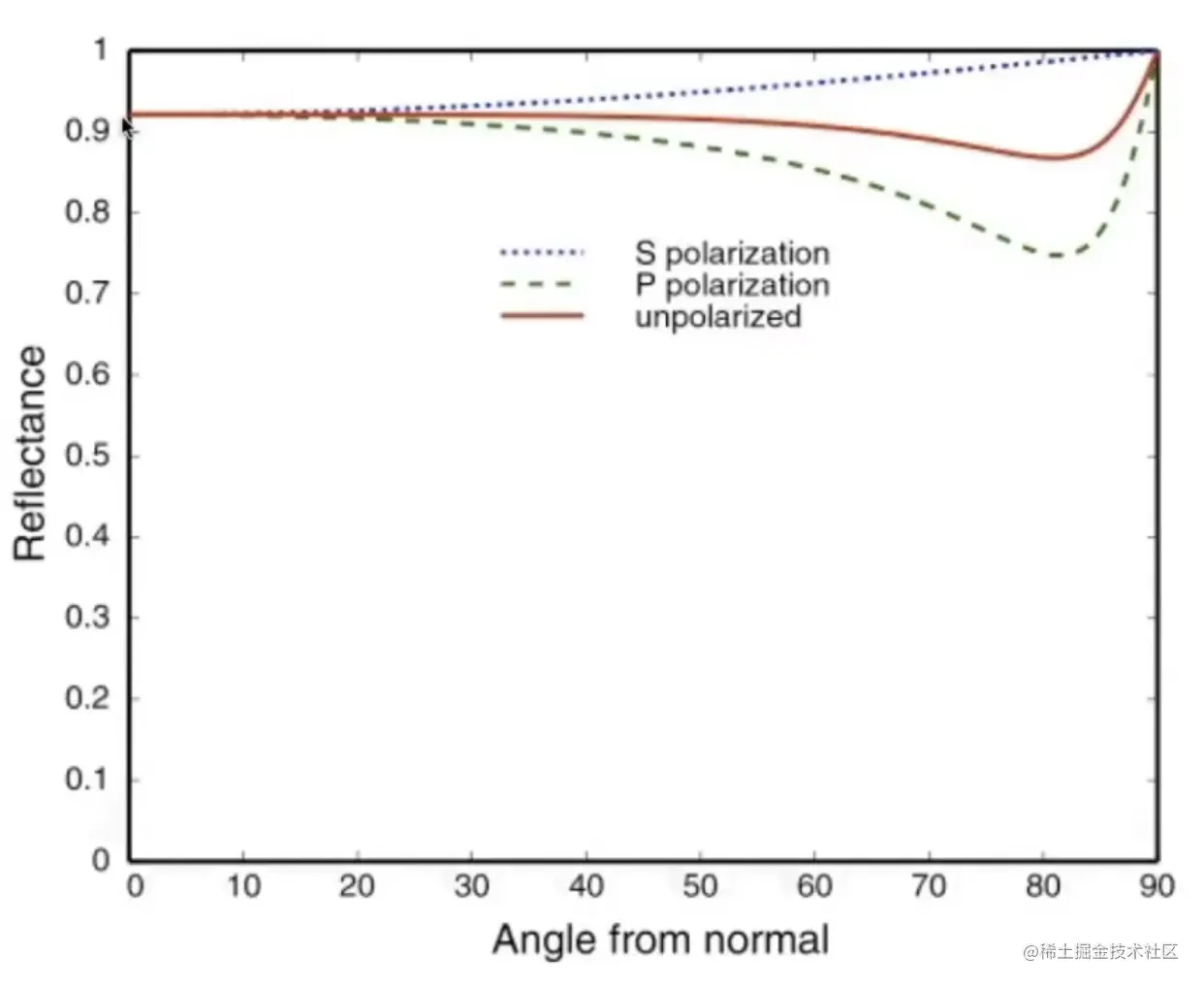

注意！导体(金属)的菲涅尔项不一样，即使是垂直照射金属，反射率也很高，可以认为是金属的密度比较高，光线难以穿透金属表面，光子撞击表面都被弹回去了吧

导数和绝缘体的差异，导致统一成一个F项有点难度。以Fresnel-Schlick近似法求得近似解：

$F_{Schlick}(h, v, F_0) = F_0 + (1 - F_0) ( 1 - (h \cdot v))^5$

非常聪明的提出，加上一个基础反射率F0，金属的基础反射率高，整个函数曲线就上移了，上移的多就是金属，上移的少就是绝缘体

实际工程上的材质非常复杂，用金属度来控制实现导体和绝缘体的中间态，可以得到更丰富的材质效果。

金属度metalness的作用，就是控制最终的F0参数（0.04~color）

vec3 F0 = vec3(0.04);
F0      = mix(F0, surfaceColor.rgb, metalness);

最终的Fresnel Schlick的函数实现：

vec3 fresnelSchlick(float cosTheta, vec3 F0)
{
    return F0 + (1.0 - F0) * pow(1.0 - cosTheta, 5.0);
}

至此，Cook-Torrance反射率方程系数介绍完毕(除了DFG下面分母项的归一化)

$L_o(p,\omega_o) = \int\limits_{\Omega} (k_d\frac{c}{\pi} + k_s\frac{DFG}{4(\omega_o \cdot n)(\omega_i \cdot n)})L_i(p,\omega_i) n \cdot \omega_i d\omega_i$

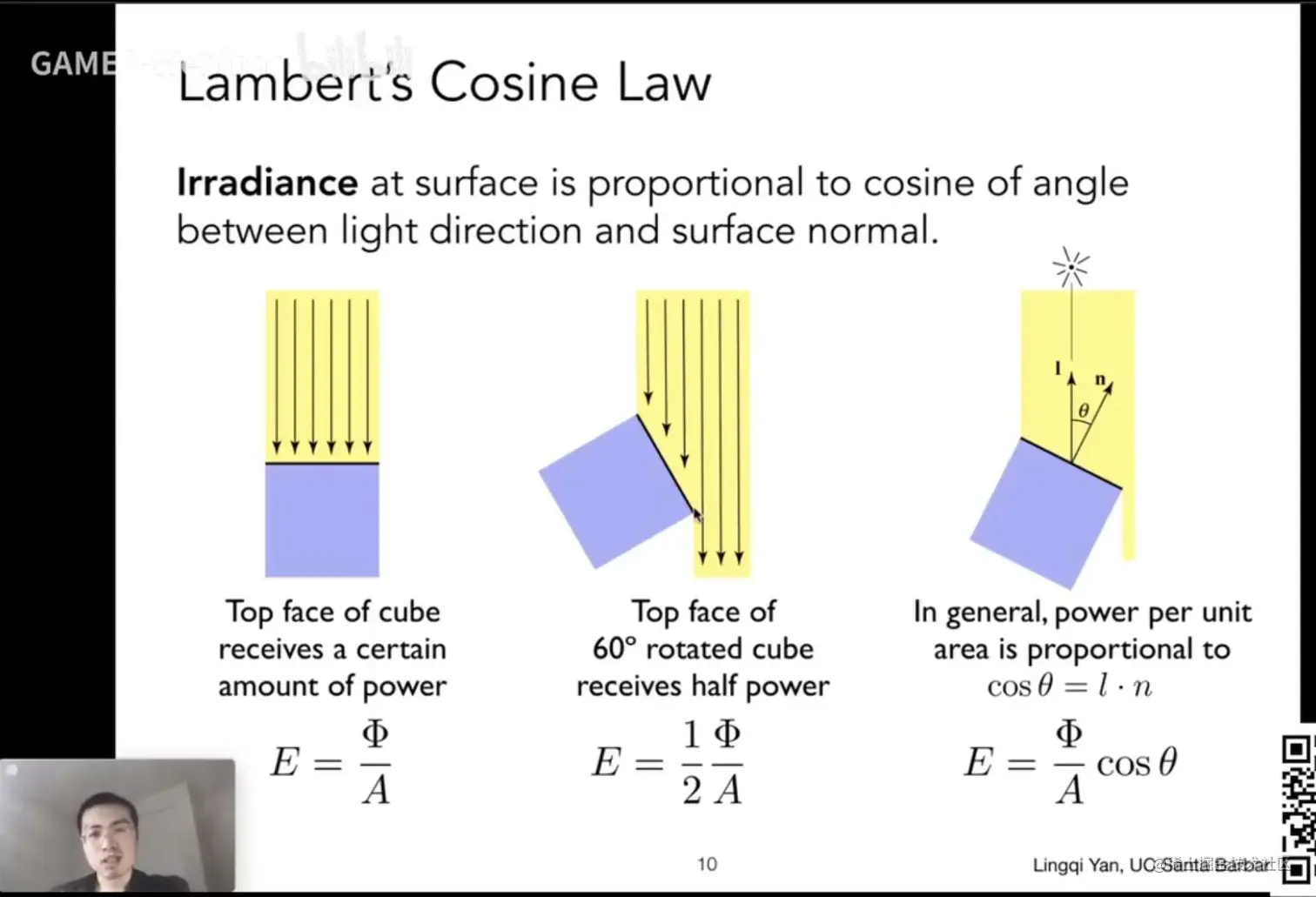

注意，对cos项，可以用Lambert’s Cosine Law来解释。不能按照phong光照理解。

编写(使用)PBR材质

材质一般由美术或者TA编写，开发需要理解每个材质的意义。

对着材质，可以更深入的理解BRDF方程的函数

ALBEDO：反照率,用于漫反射项color项-物体的表面颜色
NORMAL：涉及到cos计算的地方都用的上
METALLIC：金属度,控制菲涅尔项的函数中的基础反射率F0
ROUGHNESS：粗糙度,控制法线分布和几何项函数
AO：环境光遮蔽，在光照计算结束后，加强明暗效果
