前言

之前用threejs写了一个罗盘特效，创建大量了PlaneGeometry，非常消耗渲染性能，想要对此进行优化,通过阅读文档了解到可以通过BufferGeometry将多个平面合并到一个单独的Geometry对象中，从而减少渲染调用次数，提高渲染性能。因为存在大量形状下相同的几何体，也可以使用InstancedMesh减少绘制调用的数量。不过受到了一个官网元素周期表示例的启发，所以想来试试看是否可以使用CSS3DRenderer。

CSS3DRenderer

CSS3DRenderer是threejs提供的插件，用于浏览器中以CSS3D的形式渲染Three.js场景，可以让我们像操作threejs中的几何体一样操作DOM元素，与WebGLRenderer不同，CSS3DRenderer使用CSS3D变换而不是WebGL绘图来呈现场景。

先来看看两份代码，罗盘虽然渲染的图形比元素周期表多，但是即使降到相同规模也是元素周期表更快。

元素周期表

元素周期表

实现

CSS3DRenderer使用以下步骤来呈现Three.js场景

第一步，向页面中添加dom元素

  for (let i = 0; i < table.length; i += 5) {
    const element = document.createElement("div");
    element.className = "element";
    element.style.backgroundColor =
      "rgba(0,127,127," + (Math.random() * 0.5 + 0.25) + ")";
    const number = document.createElement("div");
    number.className = "number";
    number.textContent = i / 5 + 1;
    element.appendChild(number);
  }

第二步，使用CSS3DObject将Dom元素转换为Threejs对象

    const objectCSS = new CSS3DObject(element);
    position.x = Math.random() * 4000 - 2000;
    objectCSS.position.y = Math.random() * 4000 - 2000;
    objectCSS.position.z = Math.random() * 4000 - 2000;

控制台输出objectCSS可以看到Dom元素已经是Object3D类型了 image.png

第三步，将Object3D添加到场景中

 scene.add(objectCSS);

动画

接下来看一下动画，在进行上一步操作同时添加了每个对象tbale布局的定位

    const object = new THREE.Object3D();
    object.position.x = table[i + 3] * 140 - 1330;
    object.position.y = -(table[i + 4] * 180) + 990;
    targets.table.push(object);

进入页面后执行 transform(targets.table, 2000);

使用tween动画库将每一个object设置补间动画

function transform(targets, duration) {
  TWEEN.removeAll();
  for (let i = 0; i < objects.length; i++) {
    const object = objects[i];
    const target = targets[i];
    new TWEEN.Tween(object.position)
      .to(
        { x: target.position.x, y: target.position.y, z: target.position.z },
        Math.random() * duration + duration
      )
      .easing(TWEEN.Easing.Exponential.InOut)
      .start();
    new TWEEN.Tween(object.rotation)
      .to(
        { x: target.rotation.x, y: target.rotation.y, z: target.rotation.z },
        Math.random() * duration + duration
      )
      .easing(TWEEN.Easing.Exponential.InOut)
      .start();
  }

其他形式也是一样，比如球体

  const vector = new THREE.Vector3();

  for (let i = 0, l = objects.length; i < l; i++) {
    const phi = Math.acos(-1 + (2 * i) / l);
    const theta = Math.sqrt(l * Math.PI) * phi;
    const object = new THREE.Object3D();
    object.position.setFromSphericalCoords(800, phi, theta);
    vector.copy(object.position).multiplyScalar(2);
    object.lookAt(vector);
    targets.sphere.push(object);
  }

创建一个THREE.Vector3对象，通过for循环根据当前索引i以及物体总数l计算球面上的极角phi和方位角theta，创建一个THREE.Object3D对象，设置物体在球面上的球面半径，极角，方位角为。将物体的位置复制到vector向量，并将其乘以2，再让物体朝向vector的方向。

渲染

前面说了CSS3DRenderer使用的是CSS3D变换,我们来看看具体是怎么实现的

  renderer = new CSS3DRenderer();
  renderer.setSize(window.innerWidth, window.innerHeight);
  document.getElementById("container").appendChild(renderer.domElement);

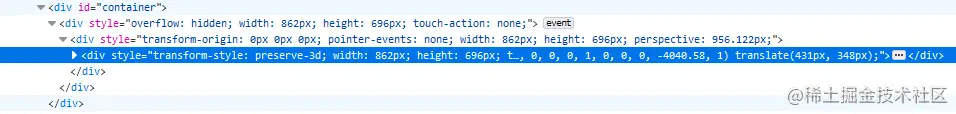

在写法上与WebGL并无太大差异，控制台查看一下页面有什么变化，如果是webgl渲染器的话页面中会添加一个canvas标签，而这里添加了三个div。


回到代码中，我们使用了appendChild把renderer.domElement添加到了一个id为"container"的div中。这个第一个div就是CSS3DRenderer的主要容器，第二个div主要关联的是容器大小与摄像机视锥体垂直视野角度，而第三个div中可以看到style里设置了transform-style同时展开就能看到我们之前代码中生成的dom元素，这里第三个div相当于scene。了解CSS3DRenderer是如何渲染HTML元素后，那么它又是如何进行变化的？

代码中我们设置了控制器，稍微变动一下视角，再结合控制台，就知道使用了matrix3d。关于matrix3d的原理篇幅较长，这里就不过多介绍了。

使用CSS3DRenderer实现的罗盘

在实现前可能有盲生已经发现了华点，一个避无可避的问题，不过这里把代码先贴出来做个对比CSS3DRenderer（实现部分可以结合这篇文章）

进入页面可以看到整体的渲染速度和元素周期表一样，也是优于webgl渲染器，但是加大规模呢？修改代码的22行可以改变罗盘的规模，将罗盘改成18圈后，初始动画是没有问题的，但是我们稍稍移动一下视角


罗盘开始随机闪烁，性能上出了问题，好像还怪好看的。不过话说回来，为什么初始的旋转动画没什么问题，移动了一下视角就出现了问题，一是和规模（渲染的div数量）有关，二是css的动画性能。前面我们知道CSS3DRenderer是通过matrix3d进行CSS 3D变换，而这一操作浏览器需要进行复杂的计算来确定元素的新位置和形状，会导致重绘和重排，再加上不停的运动，浏览器：再多看一眼就会爆炸

CSS3DRenderer和WebGLRenderer

到这为止已经知晓结果了，总的来说，CSS3DRenderer和WebGLRenderer都是Three.js中常用的渲染器，不过它们的应用场景和特点有所不同。

CSS3DRenderer的优势在于对于简单的3D场景和UI元素的渲染效果非常好，能够提供更好的文字渲染效果，而且可以更好地支持CSS动画和交互，但是它不能处理复杂的3D场景。 WebGLRenderer是一种基于WebGL的渲染器，它能够利用显卡硬件加速实现复杂的3D场景的渲染。

WebGLRenderer提供了更高的性能和更强的渲染效果，能够处理大量的3D模型和粒子系统，同时还支持各种光照和材质特效。但是，它需要更高的GPU性能和更复杂的编程。

特点CSS3DRendererWebGLRenderer
实现原理使用CSS3D变换将DOM元素转换为3D元素，使用CSS渲染使用WebGL底层API直接操作GPU硬件加速渲染
渲染对象类型DOM元素Three.js的3D对象
渲染效果更好的文字渲染效果，可以更好地支持CSS动画和交互更强的渲染效果，可以处理大量的3D模型和粒子系统，支持各种光照和材质特效
性能适用于简单的3D场景和UI元素，能够提供更好的渲染效果和更好的用户交互，但不能处理复杂的3D场景适用于复杂的3D场景和大量的3D对象，能够提供更强的渲染效果和更好的性能.

总结

虽然最后没能通过CSS3DRenderer对代码进行优化，而且它在复杂的场景中也完全无法和WebGLRenderer相比，但是它可以方便地将现有的CSS技术应用到3D场景中，同时避免了一些WebGL编程的复杂性。对于一些简单的场景，是非常有用的。
