前言

最近在学Three.js.,对着文档看了一周多，正好赶上码上掘金的活动，就顺便写了一个小demo，手搓一个罗盘特效。

太极

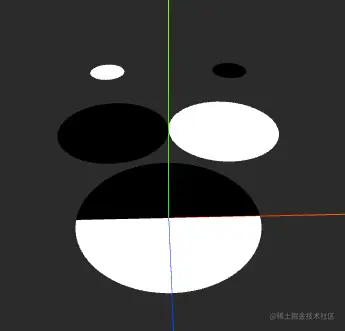

先来看一下太极的实现方式，这里我们使用CircleGeometry，将其分解开来可以看出是由圆形和半圆形组成 。

CircleGeometry

CircleGeometry	官网案例
radius	半径
segments	分段（三角面）的数量
thetaStart	第一个分段的起始角度
thetaLength	圆形扇区的中心角

这里不需要用到segments，但是需要颜色，所以定义一个函数传入半径、颜色、起始角度、中心角。

const createCircle = (r, color, thetaStart, thetaLength) => {
    const material = new THREE.MeshBasicMaterial({
    color: color,
    side: THREE.DoubleSide
    });
    const geometry = new THREE.CircleGeometry(r, 64, thetaStart, thetaLength);
    const circle = new THREE.Mesh(geometry, material);
    return circle;
  };

我们只需要通过传参生产不同大小的圆或半圆，再进行位移就可以实现其效果。

参考代码/73-96行 还有一些需要注意的地方写在注释里了。

罗盘

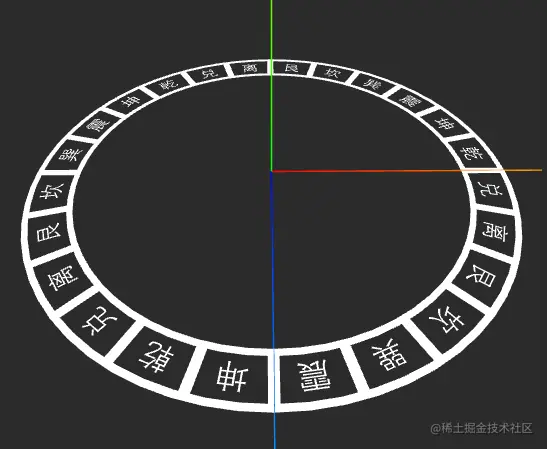

接下来看罗盘的实现，罗盘由一个个圆环组成，一个圆环又由内圈、外圈、分隔线、文字、八卦构成。

内外圈

内外圈我们使用两个RingGeometry

RingGeometry	官网案例
innerRadius	内部半径
outerRadius	外部半径
thetaSegments	圆环的分段数
phiSegments	圆环的分段数
thetaStart	起始角度
thetaLength	圆心角

通过circle控制内外圆圈的尺寸，circleWidth控制圆圈的线宽

  const circleWidth = [0.1, 0.1]
  const circle = [0, 1];
  circle.forEach((i, j) => {
    const RingGeo = new THREE.RingGeometry(
      innerRing + i,
      innerRing + i + circleWidth[j],
      64,
      1
    );
    const Ring = new THREE.Mesh(RingGeo, material);
    RingGroup.add(Ring);
  });

分隔线

分隔线使用的是PlaneGeometry

PlaneGeometry	官网案例
width	宽度
height	高度
widthSegments	宽度分段数
heightSegments	高度分段数

关于分隔线，它的长度就是内外圈的差值，所以这里使用外圈的数值，确定与圆心的距离就要使用内圈的数值加上自身长度除2。除此之外，还需要计算分隔线与圆心的夹角。

  for (let i = 0; i < lineNum; i++) {
    const r = innerRing + circle[1] / 2;
    const rad = ((2 * Math.PI) / lineNum) * i;
    const x = Math.cos(rad) * r;
    const y = Math.sin(rad) * r;
    const planeGeo = new THREE.PlaneGeometry(lineWidth, circle[1]);
    const line = new THREE.Mesh(planeGeo, material);

    line.position.set(x, y, 0);
    line.rotation.set(0, 0, rad + Math.PI / 2);
    RingGroup.add(line);
  }

文字

文字使用的是TextGeometry，定位与分隔线一致，只需要交错开来。

for (let i = 0; i < lineNum; i++) {
      const r = innerRing + circle[1] / 2;
      const rad = ((2 * Math.PI) / lineNum) * i + Math.PI / lineNum;
      const x = Math.cos(rad) * r;
      const y = Math.sin(rad) * r;
      var txtGeo = new THREE.TextGeometry(text[i % text.length], {
        font: font,
        size: size,
        height: 0.001,
        curveSegments: 12,
      });
      txtGeo.translate(offsetX, offsetY, 0);
      var txt = new THREE.Mesh(txtGeo, material);
      txt.position.set(x, y, 0);
      txt.rotation.set(0, 0, rad + -Math.PI / 2);
      RingGroup.add(txtMesh);

不过TextGeometry的使用有一个得注意得前提，我们需要引入字体文件。

const fontLoader = new THREE.FontLoader();
const fontUrl =
  "https://xtjj-1253239320.cos.ap-shanghai.myqcloud.com/fonts.json";
let font;
const loadFont = new Promise((resolve, reject) => {
  fontLoader.load(
    fontUrl,
    function (loadedFont) {
      font = loadedFont;
      resolve();
    },
    undefined,
    function (err) {
      reject(err);
    }
  );
});

八卦

圆环中除了文字之外，还能展示八卦，通过传递baguaData给createBagua生成每一个符号。

const baguaData = [
      [1, 1, 1],
      [0, 0, 0],
      [0, 0, 1],
      [0, 1, 0],
      [0, 1, 1],
      [1, 0, 0],
      [1, 0, 1],
      [1, 1, 0],
    ];
    for (let i = 0; i < lineNum; i++) {
      const r = innerRing + circle[1] / 2;
      const rad = ((2 * Math.PI) / lineNum) * i + Math.PI / lineNum;
      const x = Math.cos(rad) * r;
      const y = Math.sin(rad) * r;
      RingGroup.add(
        createBagua(baguaData[i % 8], x, y, 0 , rad + Math.PI / 2, text[0]),
      );
    }

createBagua参考代码/114-146行 ，和分隔线是一样的，使用了PlaneGeometry只是做了一些位置的设置。

视频贴图

在罗盘外，还有一圈视频，这里是用到了VideoTexture，实现也很简单。唯一得注意的是视频的跨域问题，需要配置video.crossOrigin = "anonymous"

  const videoSrc = [
    "https://xtjj-1253239320.cos.ap-shanghai.myqcloud.com/yAC65vN6.mp4",
    "https://xtjj-1253239320.cos.ap-shanghai.myqcloud.com/6Z5VZdZM.mp4",
  ];
  video.src = videoSrc[Math.floor(Math.random() * 2)];
  video.crossOrigin = "anonymous";
  const texture = new THREE.VideoTexture(video);
  ...

      const material = new THREE.MeshBasicMaterial({
      color: 0xffffff,
      side: THREE.DoubleSide,
      map: texture,
    });

动画

动画总共分为三个部分，一块是旋转动画，一块是分解动画和入场动画，我们使用gsap实现。

旋转动画

  gsap.to(videoGroup.rotation, {
    duration: 30,
    y: -Math.PI * 2,
    repeat: -1,
    ease: "none",
  });

分解动画

      .to(RingGroup.position, {
        duration: 1,
        ease: "ease.inOut",
        y: Math.random() * 10 - 5,
        delay: 5,
      })
      .to(RingGroup.position, {
        duration: 1,
        ease: "ease.inOut",
        delay: 5,
        y: 0,
      })
  }

入场动画

    item.scale.set(1.2, 1.2, 1.2);
    gsap.to(item.scale, {
      duration: 0.8,
      x: 1,
      y: 1,
      repeat: 0,
      ease: "easeInOut",
    });

旋转动画与分解动画可以写在生成函数内，也可以写在添加scene时，但是入场动画只能写到scene后，因为在生成时，动画就添加上了，当我们点击开始的时候才会将其加入场景中，而这时动画可能已经执行了。

结尾

结合文档与chatpgt还是写完了，中间还是遇到蛮多坑的，视频贴图的跨域问题，font需要引入对应的字体文件。如果再加上着色器的话，效果可能会更不错，不过目前只是看了一点皮毛。
