一、文章来源

Robust Polyline Rendering with WebGL – Cesium

二、翻译

2.1、使用线图元渲染

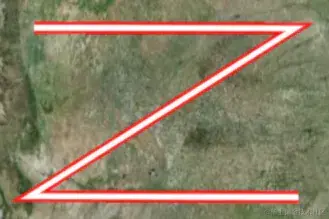

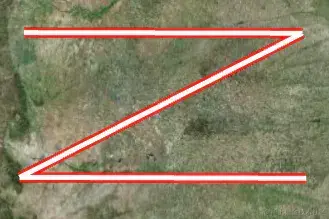

在使用线条图元（LINES、LINE_STRIP或LINE_LOOP）渲染线条时，我们遇到了一些问题。首先，使用ANGLE时的最大线宽为1.0。其次，使用lineWidth（不使用ANGLE）绘制直线图元不会在共享顶点处连接线段： image.png 下图显示了两个斜接的连接线： image.png [图片上传中...(image.png-146149-1675392780803-0)] 最后，我们绘制轮廓线的方法是使用三个通道和模板缓冲区，而不使用z轴冲突。

2.2、我们的办法

我们绘制多段线的新方法是为每条线段绘制屏幕对齐的四边形。在WebGL中，我们没有几何体着色器，因此我们复制线的每个位置，并在顶点着色器的屏幕空间中挤出它们。要挤出位置，我们需要知道相邻顶点的位置。同样，我们没有几何体着色器，因此需要为相邻位置信息创建其他顶点属性。

一旦我们有了相邻的顶点位置和位于同一位置的两个顶点，我们就可以在垂直于直线的方向上挤出这些位置。如果对所有顶点位置都这样做，我们将得到类似于使用lineWidth绘制直线图元的结果，而上面没有ANGLE图像。这对于多段线的端点很好，但我们希望连接多段线线段连接的点。若要找到挤出位置的方向，请将所有位置转换为窗口坐标，并找到从相邻位置指向顶点位置的两个矢量之和的一半。在该方向上移动顶点位置的量将涉及一些三角，稍后将在文章中讨论。

起初，我们试图将顶点属性的数量保持在8以下，因为这是支持WebGL所需的最小值。对于每个位置，我们需要四个向量。两个用于3D中的位置，两个用于2D中的位置。铯在两种不同模式下的位置需求是独一无二的。我们需要两个向量用于单个3D位置的原因是在顶点着色器中模拟了双倍精度。有关该主题的更多信息，请参见 Precisions, Precisions. 要包括每个顶点位置加上两个相邻顶点位置，我们至少需要12个顶点属性。保持顶点属性数为8的一种方法是仅使用从当前顶点到相邻顶点的方向。我们需要3D和2D的方向。这仍然给我们留下了四个方向向量和总共8个顶点属性。我们希望在其他顶点属性中包含更多信息，如纹理坐标、宽度等。我们可以通过压缩单位向量方向来进一步减少属性的数量。这将把我们带到两个向量的方向。压缩它们的方法将在后面的文章中描述。

我们在使用压缩法线时遇到了精度问题。当放大到一个多段线端点附近时，该多段线的另一个端点位于大约9万米之外，拉伸位置将抖动，如下图所示： image.png

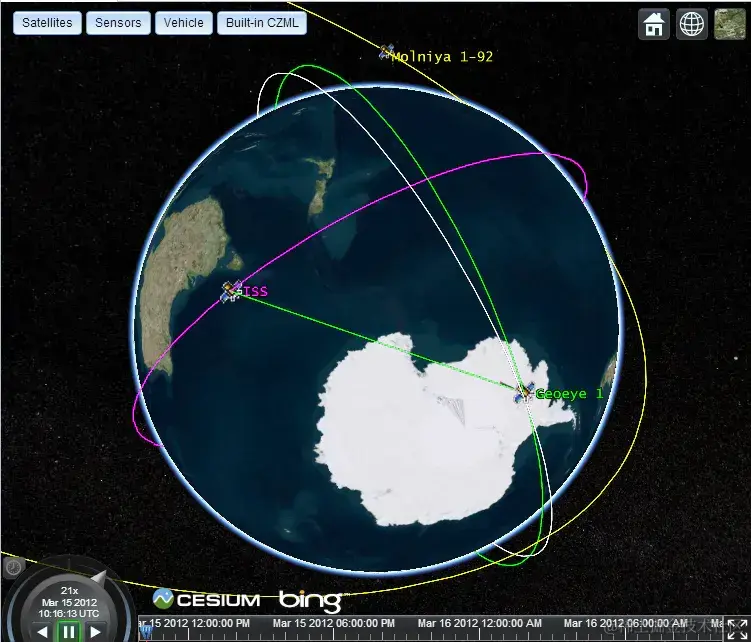

一种解决方案是细分线；然而，对于下图所示 the Geoeye 1和 the ISS之间的接入线，位置数量可以是2个到大约50个。 image.png

我们决定对当前顶点位置和相邻位置使用12个顶点属性，而不是为一条简单接入线添加那么多额外的点。

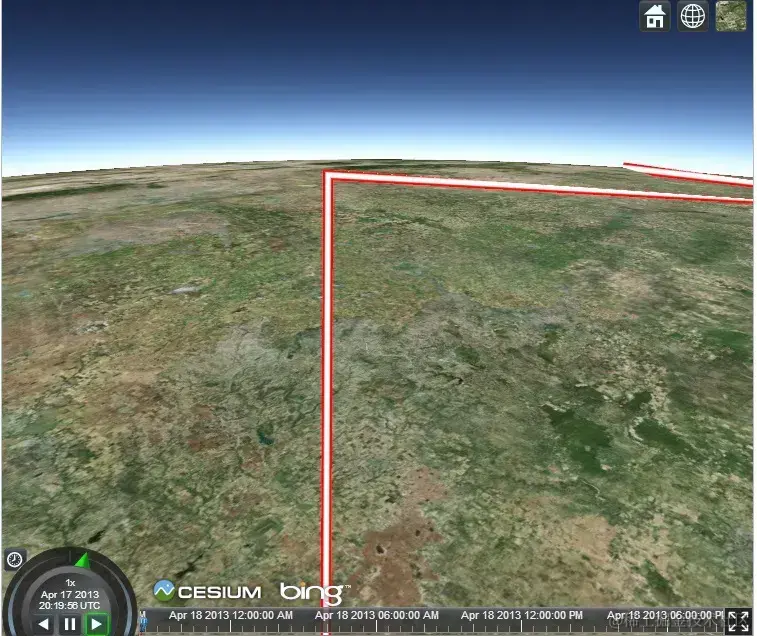

在挤出屏幕空间中的位置后，我们需要将位置转换为顶点着色器输出的裁剪坐标。屏幕空间中的最终位置是修改后的x和y坐标、负z坐标和1.0的w坐标的平均值。我们使用负z坐标，因为在眼睛空间之后（包括眼睛空间）的每个空间中，视图方向都沿着负z轴。w坐标用于透视分割，使离眼睛更远的对象看起来更小。我们将w坐标设置为1.0，因为我们希望宽度保持恒定，而不考虑透视。当直线与近平面相交时，这会导致问题。然后，我们反转视口变换的操作，以获得剪辑空间中的最终顶点着色器输出位置。下面显示了与近平面相交之前的一条线： image.png

下一幅图像显示了放大后与近平面相交的同一条线： image.png

有关发生这种情况的更多信息，请参见Clipping using homogeneous coordinates.

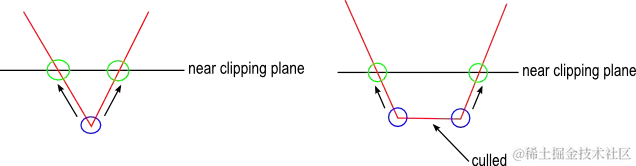

为了解决这个问题，我们需要在转换到屏幕空间之前将线裁剪到近平面。如果出现下图所示的情况，该怎么办 image.png

在左侧，两条线段应该被近平面剪裁，并且它们共享相同的顶点位置。线段在绿色圆中的点处与近平面相交。需要剪裁的位置用蓝色圆圈表示。我们应该将蓝色位置裁剪到哪个绿色位置？两条线段共享的每个顶点都需要再次复制。对于每条连接的线，每个位置在端点复制两次，在共享位置复制四次。我们还需要知道该位置属于哪个线段，并将其沿正确的方向剪裁。

一旦我们处理了左边的情况，右边的情况就更容易处理了。如果顶点位置属于被剔除的线，只需输出位于近平面后面的裁剪坐标，以确保不绘制该线。

2.3、顶点着色器细节

2.3.1、在屏幕空间挤压

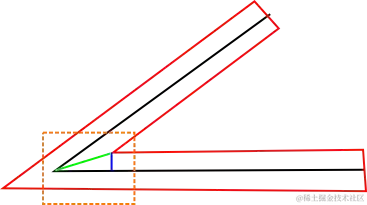

下图显示了一条用黑色绘制的线，同一条线在红色轮廓的屏幕空间中被拉伸到更大的宽度。要在端点处拉伸线，只需在线段的法线方向上将顶点移动所需的像素数。 image.png

下图显示了上图中由橙色虚线包围的区域的特写。让绿色向量为u，黑色向量为v。我们想找到向量u。 image.png

我们知道v的方向，因为它是到直线上下一点或上一点的方向。我们可以找到u的方向，因为它位于直线上下一点和上一点之间的中间位置。现在，我们只需要求出u的大小，从三角恒等式，我们知道它是||u||=width/sin（a）。我们知道，对于任何向量p和q，||pxq||=||p||||q|||sin（a）|。如果我们将uê和vê视为xy平面上的三维向量，我们可以将uê和vê代入表达式中。由于uÜ和vÜ是单位向量，z坐标为0.0，因此最后一个表达式可以简化为sin（a）=|uÜ.xvÜ.y-uÜ.yvû.x|。GLSL代码如下：

float sinAngle = abs(u.x * v.y - u.y * v.x);
width /= sinAngle;

vec2 offset = direction * directionSign * width * czm_highResolutionSnapScale;
gl_Position = czm_viewportOrthographic * vec4(positionWC.xy + offset, -positionWC.z, 1.0);

必须注意确保sinAngle不接近零，并且我们在正确的方向上移动顶点（在我们的示例中为u或-u）。

2.3.2、裁剪到近平面

如上所述，我们需要将线段的端点剪裁到近平面。以下是GLSL函数，用于在眼睛坐标中将点剪切到近平面：

void clipLineSegmentToNearPlane(
    vec3 p0,
    vec3 p1,
    out vec4 positionWC,
    out bool culledByNearPlane)
{
    culledByNearPlane = false;

    vec3 p1ToP0 = p1 - p0;
    float magnitude = length(p1ToP0);
    vec3 direction = normalize(p1ToP0);
    float endPoint0Distance =  -(czm_currentFrustum.x + p0.z);
    float denominator = -direction.z;

    if (endPoint0Distance < 0.0 && abs(denominator) < czm_epsilon7)
    {
        // the line segment is parallel to and behind
        // the near plane
        culledByNearPlane = true;
    }
    else if (endPoint0Distance < 0.0 && abs(denominator) > czm_epsilon7)
    {
        // ray-plane intersection:
        //  t = (-plane distance - dot(plane normal, ray origin))
        //  t /= dot(plane normal, ray direction);
        float t = (czm_currentFrustum.x + p0.z) / denominator;

        if (t < 0.0 || t > magnitude)
        {
            // the segment intersects the near plane,
            // but the entire segment is behind the
            // near plane
            culledByNearPlane = true;
        }
        else
        {
            // segment intersects the near plane,
            // find intersection
            p0 = p0 + t * direction;
        }
    }

    positionWC = czm_eyeToWindowCoordinates(vec4(p0, 1.0));
}

函数中的注释描述了剪裁或剔除时的条件。基于近平面法线为vec3（0.0，0.0，-1.0）且距离原点为czm_currentFrustum.x的假设，该函数已被简化。

2.3.2、编码/解码单位向量

当我们将自己限制为8个顶点属性时，我们使用 Spheremap Transform.对指向线上上一点和下一点的两个单位向量进行了编码。这允许我们将两个vec3顶点属性压缩为一个vec4顶点属性。以下是用于将单位向量压缩为两个组件的Javascript代码：

function encode(cartesian) {
    var p = Math.sqrt(cartesian.z * 8.0 + 8.0);
    var result = new Cartesian2();
    result.x = cartesian.x / p + 0.5;
    result.y = cartesian.y / p + 0.5;
    return result;
}

这里是用于解压缩顶点着色器中的单位向量的GLSL代码：

vec3 decode(vec2 enc)
{
    vec2 fenc = enc * 4.0 - 2.0;
    float f = dot(fenc, fenc);
    float g = sqrt(1.0 - f / 4.0);

    vec3 n;
    n.xy = fenc * g;
    n.z = 1.0 - f / 2.0;
    return n;
}

有关压缩单位向量的不同方法的更多信息，请参阅Compact Normal Storage for Small G-Buffers. 。
