LeakCanary 系列文章：
一 LeakCanary 简介
LeakCanary 是一款 Android 平台上进行内存泄漏检测的工具，其简介及使用方法可参考 LeakCanary 2.0 工作原理及使用详解 。本文主要从源码角度来分析其工作流程。
二 源码分析

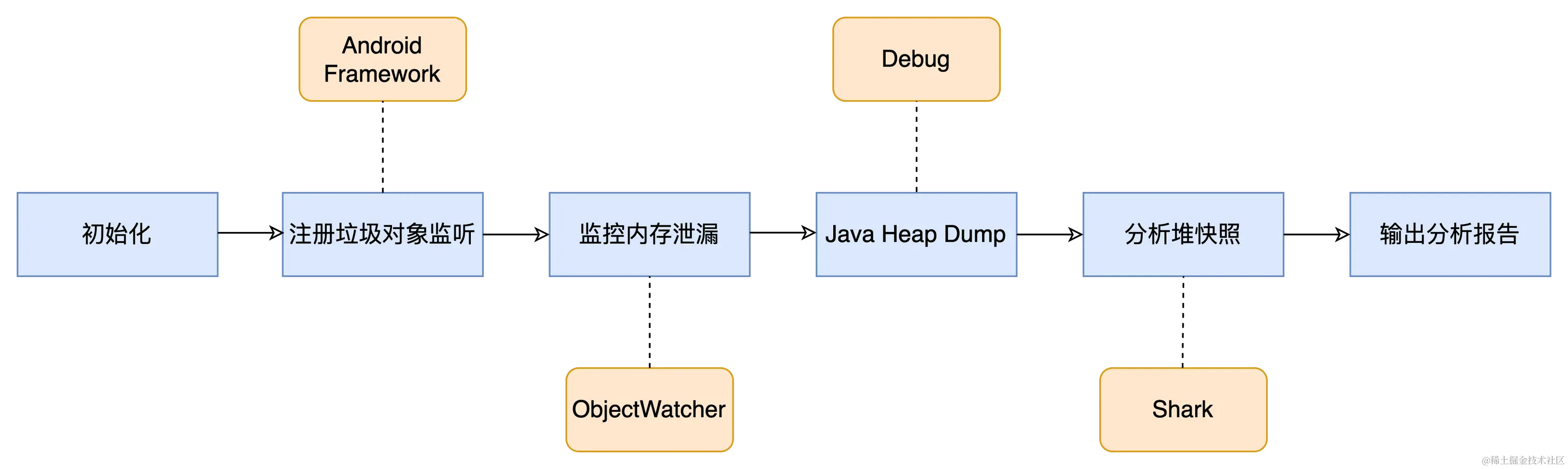

LeakCanary 工作流程大致可分为以下 6 个阶段：
- 初始化： 初始化 LeakCanary 内部分析引擎
- 注册垃圾对象的监听： 在 Android Framework 中注册监听器，感知五种 Android 内存泄漏场景中产生垃圾对象的时机
- 监控内存泄漏： 为垃圾对象关联弱引用对象，若一段时间后引用对象没有按预期进入引用队列，则认为对象发生内存泄漏
- Java Heap Dump： 当泄漏对象计数达到阈值时，会触发 Java Heap Dump 并生成
.hprof文件存储到文件系统中 - 分析堆快照： 使用 Shark 分析
.hprof文件 - 输出分析报告： 分析工作完成后，会在 Logcat 打印分析结果，也会发送一条系统通知消息
2.1 初始化
旧版本的 LeakCanary 需要在 Application 中调用相关初始化 API，而在 LeakCanary 2.0 利用了 ContentProvider 的启动机制来间接调用初始化 API， 实现了无侵入的 LeakCanary 初始化。
在项目工程 leakcanary-object-watcher-android 的 AndroidManifext.xml文件中，注册了一个继承自 ContentProvider 的 MainProcessAppWatcherInstaller。应用启动时，会先调用注册的 ContentProvider 的 onCreate 完成初始化
AndroidManifext.xml
<application>
<provider
android:name="leakcanary.internal.MainProcessAppWatcherInstaller"
android:authorities="${applicationId}.leakcanary-installer"
android:enabled="@bool/leak_canary_watcher_auto_install"
android:exported="false"/>
</application>
在 MainProcessAppWatcherInstaller 类的 onCreate 方法中，实际是 AppWatcher.manualInstall(application) 完成了 LeakCanary 的初始化。 MainProcessAppWatcherInstaller.kt
internal class MainProcessAppWatcherInstaller : ContentProvider() {
override fun onCreate(): Boolean {
// 初始化 LeakCanary
val application = context!!.applicationContext as Application
AppWatcher.manualInstall(application)
return true
}
...
}
AppWatcher.kt
@JvmOverloads
fun manualInstall(
application: Application,
retainedDelayMillis: Long = TimeUnit.SECONDS.toMillis(5),
watchersToInstall: List<InstallableWatcher> = appDefaultWatchers(application)
) {
// 确保在主线程，否则抛出 UnsupportedOperationException 异常
checkMainThread()
if (isInstalled) {
throw IllegalStateException(
"AppWatcher already installed, see exception cause for prior install call", installCause
)
}
check(retainedDelayMillis >= 0) {
"retainedDelayMillis $retainedDelayMillis must be at least 0 ms"
}
this.retainedDelayMillis = retainedDelayMillis
if (application.isDebuggableBuild) {
LogcatSharkLog.install()
}
// 初始化 InternalLeakCanary 内部引擎
LeakCanaryDelegate.loadLeakCanary(application)
// 注册 5 种 Android 泄漏场景的监控 Hook 点
watchersToInstall.forEach {
it.install()
}
// Only install after we're fully done with init.
installCause = RuntimeException("manualInstall() first called here")
}
LeakCanary 的初始化工程可以概括为 2 项内容：
- 初始化 LeakCanary 内部分析引擎；
- 在 Android Framework 上注册 5 种 Android 泄漏场景的监控。
2.2 注册 5 种 Android 泄漏场景的监控
在初始过程中，对应 5 种场景的内存泄露监控
AppWatcher.kt
fun appDefaultWatchers(
application: Application,
reachabilityWatcher: ReachabilityWatcher = objectWatcher
): List<InstallableWatcher> {
return listOf(
ActivityWatcher(application, reachabilityWatcher),
FragmentAndViewModelWatcher(application, reachabilityWatcher),
RootViewWatcher(reachabilityWatcher),
ServiceWatcher(reachabilityWatcher)
)
}
Activity 回收监控
在 ActivityWatcher 类中 通过 Application#registerActivityLifecycleCallbacks(…) 接口监听 Activity#onDestroy 事件；
ActivityWatcher.kt
private val lifecycleCallbacks =
object : Application.ActivityLifecycleCallbacks by noOpDelegate() {
override fun onActivityDestroyed(activity: Activity) {
// reachabilityWatcher 即 ObjectWatcher
reachabilityWatcher.expectWeaklyReachable(
activity, "${activity::class.java.name} received Activity#onDestroy() callback"
)
}
}
Fragment 与 Fragment View 回收监控：
在 FragmentAndViewModelWatcher 类中通过 Application#registerActivityLifecycleCallbacks(…) 接口监听 Fragment 的生命周期：
FragmentAndViewModelWatcher.kt
override fun install() {
application.registerActivityLifecycleCallbacks(lifecycleCallbacks)
}
再来看 FragmentAndViewModelWatcher 生命回调的处理： FragmentAndViewModelWatcher.kt
private val lifecycleCallbacks =
object : Application.ActivityLifecycleCallbacks by noOpDelegate() {
override fun onActivityCreated(
activity: Activity,
savedInstanceState: Bundle?
) {
for (watcher in fragmentDestroyWatchers) {
//实际调用的是对应的 invoke 方法
watcher(activity)
}
}
}
FragmentAndViewModelWatcher.kt
private val fragmentDestroyWatchers: List<(Activity) -> Unit> = run {
// fragmentDestroyWatchers 列表，支持不同 Fragment 实例的检测；
// 这里的 watcher 都继承自(Activity)->Unit 表示方法类型/函数类型，
// 参数为 Activity，返回值为空；因为是方法类型所以需要重写 invoke 方法
val fragmentDestroyWatchers = mutableListOf<(Activity) -> Unit>()
//Android O 后构建 AndroidOFragmentDestroyWatcher
if (SDK_INT >= O) {
fragmentDestroyWatchers.add(
AndroidOFragmentDestroyWatcher(reachabilityWatcher)
)
}
// 如果 Class.for(className)能找到 androidx.fragment.app.Fragment 和
// leakcanary.internal.AndroidXFragmentDestroyWatcher 则添加 AndroidXFragmentDestroyWatcher 则添加
getWatcherIfAvailable(
ANDROIDX_FRAGMENT_CLASS_NAME,
ANDROIDX_FRAGMENT_DESTROY_WATCHER_CLASS_NAME,
reachabilityWatcher
)?.let {
fragmentDestroyWatchers.add(it)
}
//如果 Class.for(className)能找到 android.support.v4.app.Fragment 和
//leakcanary.internal.AndroidSupportFragmentDestroyWatcher 则添加 AndroidSupportFragmentDestroyWatcher
getWatcherIfAvailable(
ANDROID_SUPPORT_FRAGMENT_CLASS_NAME,
ANDROID_SUPPORT_FRAGMENT_DESTROY_WATCHER_CLASS_NAME,
reachabilityWatcher
)?.let {
fragmentDestroyWatchers.add(it)
}
fragmentDestroyWatchers
}
以 AndroidX Fragment 为例，AndroidXFragmentDestroyWatcher 的 invoke 方法实现： AndroidXFragmentDestroyWatcher.kt
override fun invoke(activity: Activity) {
if (activity is FragmentActivity) {
//取得对应的 FragmentManager，注册生命周期回调
val supportFragmentManager = activity.supportFragmentManager
supportFragmentManager.registerFragmentLifecycleCallbacks(fragmentLifecycleCallbacks, true)
//添加了 ViewModelStoreOwner 为 Activity 的 ViewModelClearedWatcher 监测
ViewModelClearedWatcher.install(activity, reachabilityWatcher)
}
}
LeakCanary 在 onFragmentDestroyed 回调里面来处理检查 Fragment 是否正常被回收的检测逻辑。
AndroidXFragmentDestroyWatcher.kt
override fun onFragmentDestroyed(
fm: FragmentManager,
fragment: Fragment
) {
reachabilityWatcher.expectWeaklyReachable(
fragment, "${fragment::class.java.name} received Fragment#onDestroy() callback"
)
}
LeakCanary 在 onFragmentViewDestroyed 回调里面来处理检查 Fragment 的 View 是否正常被回收的检测逻辑。
AndroidXFragmentDestroyWatcher.kt
override fun onFragmentViewDestroyed(
fm: FragmentManager,
fragment: Fragment
) {
val view = fragment.view
if (view != null) {
reachabilityWatcher.expectWeaklyReachable(
view, "${fragment::class.java.name} received Fragment#onDestroyView() callback " +
"(references to its views should be cleared to prevent leaks)"
)
}
ViewModel 监控
由于 Android Framework 未提供设置 ViewModel#onClear() 全局监听的方法，所以 LeakCanary 是通过 Hook 的方式实现。即：在 Activity#onCreate 和 Fragment#onCreate 事件中实例化一个自定义 ViewModel，在进入 ViewModel#onClear() 方法时，通过反射获取当前作用域中所有的 ViewModel 对象交给 ObjectWatcher 监控。
ViewModelClearedWatcher.kt
// ViewModel 的子类
internal class ViewModelClearedWatcher(
storeOwner: ViewModelStoreOwner,
private val reachabilityWatcher: ReachabilityWatcher
) : ViewModel() {
// 反射获取 ViewModelStore 中的 ViewModel 映射表，即可获取当前作用域所有 ViewModel 对象
private val viewModelMap: Map<String, ViewModel>? = try {
val mMapField = ViewModelStore::class.java.getDeclaredField("mMap")
mMapField.isAccessible = true
mMapField[storeOwner.viewModelStore] as Map<String, ViewModel>
} catch (ignored: Exception) {
null
}
override fun onCleared() {
// 遍历当前作用域所有 ViewModel 对象
viewModelMap?.values?.forEach { viewModel ->
// reachabilityWatcher 即 ObjectWatcher
reachabilityWatcher.expectWeaklyReachable(viewModel /*被监控对象*/, "${viewModel::class.java.name} received ViewModel#onCleared() callback")
}
}
companion object {
// 直接在 storeOwner 作用域实例化 ViewModelClearedWatcher 对象
fun install(storeOwner: ViewModelStoreOwner, reachabilityWatcher: ReachabilityWatcher) {
val provider = ViewModelProvider(storeOwner, object : Factory {
override fun <T : ViewModel?> create(modelClass: Class<T>): T =
ViewModelClearedWatcher(storeOwner, reachabilityWatcher) as T
})
provider.get(ViewModelClearedWatcher::class.java)
}
}
}
RootView 监控
由于 Android Framework 未提供设置全局监听 RootView 从 WindowManager 中移除的方法，所以 LeakCanary 是通过 Hook 的方式实现的，这一块是通过 squareup 另一个开源库 curtains 实现的。RootView 监控这部分源码也比较复杂了，需要通过 2 步 Hook 来实现：
- Hook WMS 服务内部的
WindowManagerGlobal.mViewsRootView 列表，获取 RootView 新增和移除的时机； - 检查 View 对应的 Window 类型，如果是 Dialog 或 DreamService 等类型，则在注册
View#addOnAttachStateChangeListener()监听，在其中的 onViewDetachedFromWindow() 回调中将 View 对象交给 ObjectWatcher 监控。
LeakCanary 源码摘要如下：
RootViewWatcher.kt
override fun install() {
// 1. 注册 RootView 监听
Curtains.onRootViewsChangedListeners += listener
}
private val listener = OnRootViewAddedListener { rootView ->
val trackDetached = when(rootView.windowType) {
PHONE_WINDOW -> {
when (rootView.phoneWindow?.callback?.wrappedCallback) {
// Activity 类型已经在 ActivityWatcher 中监控了，不需要重复监控
is Activity -> false
is Dialog -> {
// leak_canary_watcher_watch_dismissed_dialogs：Dialog 监控开关
val resources = rootView.context.applicationContext.resources
resources.getBoolean(R.bool.leak_canary_watcher_watch_dismissed_dialogs)
}
// DreamService 屏保等
else -> true
}
}
POPUP_WINDOW -> false
TOOLTIP, TOAST, UNKNOWN -> true
}
if (trackDetached) {
// 2. 注册 View#addOnAttachStateChangeListener 监听
rootView.addOnAttachStateChangeListener(object : OnAttachStateChangeListener {
val watchDetachedView = Runnable {
// 3. 交给 ObjectWatcher 监控
reachabilityWatcher.expectWeaklyReachable(rootView /*被监控对象*/ , "${rootView::class.java.name} received View#onDetachedFromWindow() callback")
}
override fun onViewAttachedToWindow(v: View) {
mainHandler.removeCallbacks(watchDetachedView)
}
override fun onViewDetachedFromWindow(v: View) {
mainHandler.post(watchDetachedView)
}
})
}
}
curtains 源码摘要如下：
RootViewsSpy.kt
private val delegatingViewList = object : ArrayList<View>() {
// 重写 ArrayList#add 方法
override fun add(element: View): Boolean {
// 回调
listeners.forEach { it.onRootViewsChanged(element, true) }
return super.add(element)
}
// 重写 ArrayList#removeAt 方法
override fun removeAt(index: Int): View {
// 回调
val removedView = super.removeAt(index)
listeners.forEach { it.onRootViewsChanged(removedView, false) }
return removedView
}
}
companion object {
fun install(): RootViewsSpy {
return RootViewsSpy().apply {
WindowManagerSpy.swapWindowManagerGlobalMViews { mViews /*原对象*/ ->
// 新对象（lambda 表达式的末行就是返回值）
delegatingViewList.apply { addAll(mViews) }
}
}
}
}
WindowManageSpy.kt
// Hook WMS 服务内部的 WindowManagerGlobal.mViews RootView 列表
// swap 是一个 lambda 表达式，参数为原对象，返回值为注入的新对象
fun swapWindowManagerGlobalMViews(swap: (ArrayList<View>) -> ArrayList<View>) {
windowManagerInstance?.let { windowManagerInstance ->
mViewsField?.let { mViewsField ->
val mViews = mViewsField[windowManagerInstance] as ArrayList<View>
mViewsField[windowManagerInstance] = swap(mViews)
}
}
}
Service 回收监听
由于 Android Framework 未提供设置 Service#onDestroy() 全局监听的方法，所以 LeakCanary 是通过 Hook 的方式实现的。
Service 监控这部分源码比较复杂，需要通过 2 步 Hook 来实现：
- 1、Hook 主线程消息循环的
mH.mCallback回调，监听其中的 STOP_SERVICE 消息，将即将 Destroy 的 Service 对象暂存起来（由于 ActivityThread.H 中没有 DESTROY_SERVICE 消息，所以不能直接监听到 onDestroy() 事件，需要第 2 步）； - 2、使用动态代理 Hook AMS 与 App 通信的的
IActivityManagerBinder 对象，代理其中的serviceDoneExecuting()方法，视为 Service#onDestroy() 的执行时机，拿到暂存的 Service 对象交给 ObjectWatcher 监控。 ServiceWatcher.kt
private var uninstallActivityThreadHandlerCallback: (() -> Unit)? = null
// 暂存即将 Destroy 的 Service
private val servicesToBeDestroyed = WeakHashMap<IBinder, WeakReference<Service>>()
override fun install() {
// 1. Hook mH.mCallback
swapActivityThreadHandlerCallback { mCallback /*原对象*/ ->
// uninstallActivityThreadHandlerCallback：用于取消 Hook
uninstallActivityThreadHandlerCallback = {
swapActivityThreadHandlerCallback {
mCallback
}
}
// 新对象（lambda 表达式的末行就是返回值）
Handler.Callback { msg ->
// 1.1 Service#onStop() 事件
if (msg.what == STOP_SERVICE) {
val key = msg.obj as IBinder
// 1.2 activityThreadServices：反射获取 ActivityThread mServices 映射表 <IBinder, CreateServiceData>
activityThreadServices[key]?.let {
// 1.3 暂存即将 Destroy 的 Service
servicesToBeDestroyed[token] = WeakReference(service)
}
}
// 1.4 继续执行 Framework 原有逻辑
mCallback?.handleMessage(msg) ?: false
}
}
// 2. Hook AMS IActivityManager
swapActivityManager { activityManagerInterface, activityManagerInstance /*原对象*/ ->
// uninstallActivityManager：用于取消 Hook
uninstallActivityManager = {
swapActivityManager { _, _ ->
activityManagerInstance
}
}
// 新对象（lambda 表达式的末行就是返回值）
Proxy.newProxyInstance(activityManagerInterface.classLoader, arrayOf(activityManagerInterface)) { _, method, args ->
// 2.1 代理 serviceDoneExecuting() 方法
if (METHOD_SERVICE_DONE_EXECUTING == method.name) {
// 2.2 取出暂存的即将 Destroy 的 Service
val token = args!![0] as IBinder
if (servicesToBeDestroyed.containsKey(token)) {
servicesToBeDestroyed.remove(token)?.also { serviceWeakReference ->
// 2.3 交给 ObjectWatcher 监控
serviceWeakReference.get()?.let { service ->
reachabilityWatcher.expectWeaklyReachable(service /*被监控对象*/, "${service::class.java.name} received Service#onDestroy() callback")
}
}
}
}
// 2.4 继续执行 Framework 原有逻辑
method.invoke(activityManagerInstance, *args)
}
}
}
override fun uninstall() {
// 关闭 mH.mCallback 的 Hook
uninstallActivityManager?.invoke()
uninstallActivityThreadHandlerCallback?.invoke()
uninstallActivityManager = null
uninstallActivityThreadHandlerCallback = null
}
// 使用反射修改 ActivityThread 的主线程消息循环的 mH.mCallback
// swap 是一个 lambda 表达式，参数为原对象，返回值为注入的新对象
private fun swapActivityThreadHandlerCallback(swap: (Handler.Callback?) -> Handler.Callback?) {
val mHField = activityThreadClass.getDeclaredField("mH").apply { isAccessible = true }
val mH = mHField[activityThreadInstance] as Handler
val mCallbackField = Handler::class.java.getDeclaredField("mCallback").apply { isAccessible = true }
val mCallback = mCallbackField[mH] as Handler.Callback?
// 将 swap 的返回值作为新对象，实现 Hook
mCallbackField[mH] = swap(mCallback)
}
// 使用反射修改 AMS 与 App 通信的 IActivityManager Binder 对象
// swap 是一个 lambda 表达式，参数为 IActivityManager 的 Class 对象和接口原实现对象，返回值为注入的新对象
private fun swapActivityManager(swap: (Class<*>, Any) -> Any) {
val singletonClass = Class.forName("android.util.Singleton")
val mInstanceField = singletonClass.getDeclaredField("mInstance").apply { isAccessible = true }
val singletonGetMethod = singletonClass.getDeclaredMethod("get")
val (className, fieldName) = if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.O) {
"android.app.ActivityManager" to "IActivityManagerSingleton"
} else {
"android.app.ActivityManagerNative" to "gDefault"
}
val activityManagerClass = Class.forName(className)
val activityManagerSingletonField = activityManagerClass.getDeclaredField(fieldName).apply { isAccessible = true }
val activityManagerSingletonInstance = activityManagerSingletonField[activityManagerClass]
// Calling get() instead of reading from the field directly to ensure the singleton is
// created.
val activityManagerInstance = singletonGetMethod.invoke(activityManagerSingletonInstance)
val iActivityManagerInterface = Class.forName("android.app.IActivityManager")
// 将 swap 的返回值作为新对象，实现 Hook
mInstanceField[activityManagerSingletonInstance] = swap(iActivityManagerInterface, activityManagerInstance!!)
}
至此，LeakCanary 初始化完成，并且成功在 Android Framework 的各个位置安插监控，实现对 Activity 和 Service 等对象进入无用状态的监听。
2.3 监控内存泄漏
完成以上步骤后，会交给 ObjectWatcher 监控，它主要通过以下 3 步来判断对象是否泄漏：
- 1. 为被监控对象
watchedObject创建一个KeyedWeakReference弱引用，并存储到 <UUID, KeyedWeakReference> 的映射表中； - 2. postDelay 五秒后检查引用对象是否出现在引用队列中，出现在队列则说明被监控对象未发生泄漏。随后，移除映射表中未泄露的记录，更新泄漏的引用对象的
retainedUptimeMillis字段以标记为泄漏； - 3. 通过回调
onObjectRetained告知 LeakCanary 内部发生新的内存泄漏。
AppWatcher.kt
val objectWatcher = ObjectWatcher(
// lambda 表达式获取当前系统时间
clock = { SystemClock.uptimeMillis() },
// lambda 表达式实现 Executor SAM 接口
checkRetainedExecutor = {
mainHandler.postDelayed(it, retainedDelayMillis)
},
// lambda 表达式获取监控开关
isEnabled = { true }
)
ObjectWatcher.kt
class ObjectWatcher constructor(
private val clock: Clock,
private val checkRetainedExecutor: Executor,
private val isEnabled: () -> Boolean = { true }
) : ReachabilityWatcher {
if (!isEnabled()) {
// 监控开关
return
}
// 被监控的对象映射表 <UUID,KeyedWeakReference>
private val watchedObjects = mutableMapOf<String, KeyedWeakReference>()
// KeyedWeakReference 关联的引用队列，用于判断对象是否泄漏
private val queue = ReferenceQueue<Any>()
// 1. 为 watchedObject 对象增加监控
@Synchronized
override fun expectWeaklyReachable(
watchedObject: Any,
description: String
) {
// 1.1 移除 watchedObjects 中未泄漏的引用对象
removeWeaklyReachableObjects()
// 1.2 新建一个 KeyedWeakReference 引用对象
val key = UUID.randomUUID().toString()
val watchUptimeMillis = clock.uptimeMillis()
watchedObjects[key] = KeyedWeakReference(watchedObject, key, description, watchUptimeMillis, queue)
// 2. 五秒后检查引用对象是否出现在引用队列中，否则判定发生泄漏
// checkRetainedExecutor 相当于 postDelay 五秒后执行 moveToRetained() 方法
checkRetainedExecutor.execute {
moveToRetained(key)
}
}
// 2. 五秒后检查引用对象是否出现在引用队列中，否则说明发生泄漏
@Synchronized
private fun moveToRetained(key: String) {
// 2.1 移除 watchedObjects 中未泄漏的引用对象
removeWeaklyReachableObjects()
// 2.2 依然存在的引用对象被判定发生泄漏
val retainedRef = watchedObjects[key]
if (retainedRef != null) {
retainedRef.retainedUptimeMillis = clock.uptimeMillis()
// 3. 回调通知 LeakCanary 内部处理
onObjectRetainedListeners.forEach { it.onObjectRetained() }
}
}
// 移除未泄漏对象对应的 KeyedWeakReference
private fun removeWeaklyReachableObjects() {
var ref: KeyedWeakReference?
do {
ref = queue.poll() as KeyedWeakReference?
if (ref != null) {
// KeyedWeakReference 出现在引用队列中，说明未发生泄漏
watchedObjects.remove(ref.key)
}
} while (ref != null)
}
// 4. Heap Dump 后移除所有监控时间早于 heapDumpUptimeMillis 的引用对象
@Synchronized
fun clearObjectsWatchedBefore(heapDumpUptimeMillis: Long) {
val weakRefsToRemove = watchedObjects.filter { it.value.watchUptimeMillis <= heapDumpUptimeMillis }
weakRefsToRemove.values.forEach { it.clear() }
watchedObjects.keys.removeAll(weakRefsToRemove.keys)
}
// 获取是否有内存泄漏对象
val hasRetainedObjects: Boolean
@Synchronized get() {
// 移除 watchedObjects 中未泄漏的引用对象
removeWeaklyReachableObjects()
return watchedObjects.any { it.value.retainedUptimeMillis != -1L }
}
// 获取内存泄漏对象计数
val retainedObjectCount: Int
@Synchronized get() {
// 移除 watchedObjects 中未泄漏的引用对象
removeWeaklyReachableObjects()
return watchedObjects.count { it.value.retainedUptimeMillis != -1L }
}
}
被监控对象 watchedObject 关联的弱引用对象：
KeyedWeakReference.kt
class KeyedWeakReference(
// 被监控对象
referent: Any,
// 唯一 Key，根据此字段匹配映射表中的记录
val key: String,
// 描述信息
val description: String,
// 监控开始时间，即引用对象创建时间
val watchUptimeMillis: Long,
// 关联的引用队列
referenceQueue: ReferenceQueue<Any>
) : WeakReference<Any>(referent, referenceQueue) {
// 记录实际对象 referent 被判定为泄漏对象的时间
// -1L 表示非泄漏对象，或者还未判定完成
@Volatile
var retainedUptimeMillis = -1L
override fun clear() {
super.clear()
retainedUptimeMillis = -1L
}
companion object {
// 记录最近一次触发 Heap Dump 的时间
@Volatile
@JvmStatic var heapDumpUptimeMillis = 0L
}
}
2.4 Dump heap 获取内存快照文件
ObjectWatcher 判定被监控对象发生泄漏后，会通过接口方法 OnObjectRetainedListener#onObjectRetained() 回调到 LeakCanary 内部的管理器 InternalLeakCanary 处理（在前文 AppWatcher 初始化中提到过）。LeakCanary 不会每次发现内存泄漏对象都进行分析工作，而会进行两个拦截：
- 1. 泄漏对象计数未达到阈值，或者进入后台时间未达到阈值；
- 2. 计算距离上一次 HeapDump 未超过 60s。 源码摘要如下：
InternalLeakCanary.kt
// 从 ObjectWatcher 回调过来
override fun onObjectRetained() = scheduleRetainedObjectCheck()
private lateinit var heapDumpTrigger: HeapDumpTrigger
fun scheduleRetainedObjectCheck() {
if (this::heapDumpTrigger.isInitialized) {
heapDumpTrigger.scheduleRetainedObjectCheck()
}
}
HeapDumpTrigger.kt
fun scheduleRetainedObjectCheck(delayMillis: Long = 0L) {
// 已简化：源码此处使用时间戳拦截，避免重复 postDelayed
backgroundHandler.postDelayed({
checkRetainedObjects()
}, delayMillis)
}
private fun checkRetainedObjects() {
val config = configProvider()
// 泄漏对象计数
var retainedReferenceCount = objectWatcher.retainedObjectCount
if (retainedReferenceCount > 0) {
// 主动触发 GC，并等待 100 ms
gcTrigger.runGc()
// 重新获取泄漏对象计数
retainedReferenceCount = objectWatcher.retainedObjectCount
}
// 拦截 1：泄漏对象计数未达到阈值，或者进入后台时间未达到阈值
if (retainedKeysCount < retainedVisibleThreshold) {
// App 位于前台或者刚刚进入后台
if (applicationVisible || applicationInvisibleLessThanWatchPeriod) {
// 发送通知提醒
showRetainedCountNotification("App visible, waiting until %d retained objects")
// 延迟 2 秒再检查
scheduleRetainedObjectCheck(WAIT_FOR_OBJECT_THRESHOLD_MILLIS)
return;
}
}
// 拦截 2：计算距离上一次 HeapDump 未超过 60s
val now = SystemClock.uptimeMillis()
val elapsedSinceLastDumpMillis = now - lastHeapDumpUptimeMillis
if (elapsedSinceLastDumpMillis < WAIT_BETWEEN_HEAP_DUMPS_MILLIS) {
// 发送通知提醒
showRetainedCountNotification("Last heap dump was less than a minute ago")
// 延迟 (60 - elapsedSinceLastDumpMillis)s 再检查
scheduleRetainedObjectCheck(WAIT_BETWEEN_HEAP_DUMPS_MILLIS - elapsedSinceLastDumpMillis)
return
}
// 移除通知提醒
dismissRetainedCountNotification()
// 触发 HeapDump（此时，应用有可能在后台）
dumpHeap(...)
}
// 真正开始执行 Heap Dump
private fun dumpHeap(...) {
// 1. 获取文件存储提供器
val directoryProvider = InternalLeakCanary.createLeakDirectoryProvider(InternalLeakCanary.application)
// 2. 创建 .hprof File 文件
val heapDumpFile = directoryProvider.newHeapDumpFile()
// 3. 执行 Heap Dump
// Heap Dump 开始时间戳
val heapDumpUptimeMillis = SystemClock.uptimeMillis()
// heapDumper.dumpHeap：最终调用 Debug.dumpHprofData(heapDumpFile.absolutePath)
configProvider().heapDumper.dumpHeap(heapDumpFile)
// 4. 清除 ObjectWatcher 中过期的监控
objectWatcher.clearObjectsWatchedBefore(heapDumpUptimeMillis)
// 5. 分析堆快照
InternalLeakCanary.sendEvent(HeapDump(currentEventUniqueId!!, heapDumpFile, durationMillis, reason))
}
2.5 分析堆快照
在前面的工作中，LeakCanary 已经成功生成 .hprof 堆快照文件，并且发送了一个 LeakCanary 内部事件 HeapDump。LeakCanary 的配置项中设置了多个事件消费者 EventListener，其中与 HeapDump 事件有关的是 when{} 代码块中三个消费者。不过，这三个消费者并不是并存的，而是会根据 App 当前的依赖项而选择最优的执行策略：
- 1 - WorkerManager 多进程分析
- 2 - WorkManager 异步分析
- 3 - 异步线程分析（兜底策略） LeakCanary 配置项中的事件消费者：
LeakCanary.kt
data class Config(
val eventListeners: List<EventListener> = listOf(
LogcatEventListener,
ToastEventListener,
LazyForwardingEventListener {
if (InternalLeakCanary.formFactor == TV) TvEventListener else NotificationEventListener
},
when {
// 策略 1 - WorkerManager 多进程分析
RemoteWorkManagerHeapAnalyzer.remoteLeakCanaryServiceInClasspath ->RemoteWorkManagerHeapAnalyzer
// 策略 2 - WorkManager 异步分析
WorkManagerHeapAnalyzer.validWorkManagerInClasspath -> WorkManagerHeapAnalyzer
// 策略 3 - 异步线程分析（兜底策略）
else -> BackgroundThreadHeapAnalyzer
}
),
...
)
策略 1 - WorkerManager 多进程分析： 判断是否可以类加载 RemoteLeakCanaryWorkerService，这个类位于前文提到的 com.squareup.leakcanary:leakcanary-android-process:2.9.1 依赖中。如果可以类加载成功则视为有依赖，使用 WorkerManager 多进程分析；
RemoteWorkManagerHeapAnalyzer.kt
object RemoteWorkManagerHeapAnalyzer : EventListener {
// 通过类加载是否成功，判断是否存在依赖
internal val remoteLeakCanaryServiceInClasspath by lazy {
try {
Class.forName("leakcanary.internal.RemoteLeakCanaryWorkerService")
true
} catch (ignored: Throwable) {
false
}
}
override fun onEvent(event: Event) {
if (event is HeapDump) {
// 创建并分发 WorkManager 多进程请求
val heapAnalysisRequest = OneTimeWorkRequest.Builder(RemoteHeapAnalyzerWorker::class.java).apply {
val dataBuilder = Data.Builder()
.putString(ARGUMENT_PACKAGE_NAME, application.packageName)
.putString(ARGUMENT_CLASS_NAME, REMOTE_SERVICE_CLASS_NAME)
setInputData(event.asWorkerInputData(dataBuilder))
with(WorkManagerHeapAnalyzer) {
addExpeditedFlag()
}
}.build()
WorkManager.getInstance(application).enqueue(heapAnalysisRequest)
}
}
}
RemoteHeapAnalyzerWorker.kt
internal class RemoteHeapAnalyzerWorker(appContext: Context, workerParams: WorkerParameters) : RemoteListenableWorker(appContext, workerParams) {
override fun startRemoteWork(): ListenableFuture<Result> {
val heapDump = inputData.asEvent<HeapDump>()
val result = SettableFuture.create<Result>()
heapAnalyzerThreadHandler.post {
// 1.1 分析堆快照
val doneEvent = AndroidDebugHeapAnalyzer.runAnalysisBlocking(heapDump, isCanceled = {
result.isCancelled
}) { progressEvent ->
// 1.2 发送分析进度事件
if (!result.isCancelled) {
InternalLeakCanary.sendEvent(progressEvent)
}
}
// 1.3 发送分析完成事件
InternalLeakCanary.sendEvent(doneEvent)
result.set(Result.success())
}
return result
}
}
- 策略 2 - WorkManager 异步分析： 判断是否可以类加载
androidx.work.WorkManager，如果可以，则使用 WorkManager 异步分析；
WorkManagerHeapAnalyzer.kt
internal val validWorkManagerInClasspath by lazy {
// 判断 WorkManager 依赖，代码略
}
override fun onEvent(event: Event) {
if (event is HeapDump) {
// 创建并分发 WorkManager 请求
val heapAnalysisRequest = OneTimeWorkRequest.Builder(HeapAnalyzerWorker::class.java).apply {
setInputData(event.asWorkerInputData())
addExpeditedFlag()
}.build()
val application = InternalLeakCanary.application
WorkManager.getInstance(application).enqueue(heapAnalysisRequest)
}
}
HeapAnalyzerWorker.kt
internal class HeapAnalyzerWorker(appContext: Context, workerParams: WorkerParameters) : Worker(appContext, workerParams) {
override fun doWork(): Result {
// 2.1 分析堆快照
val doneEvent = AndroidDebugHeapAnalyzer.runAnalysisBlocking(inputData.asEvent()) { event ->
// 2.2 发送分析进度事件
InternalLeakCanary.sendEvent(event)
}
// 2.3 发送分析完成事件
InternalLeakCanary.sendEvent(doneEvent)
return Result.success()
}
}
- 策略 3 - 异步线程分析（兜底策略）： 如果以上策略未命中，则直接使用子线程兜底执行。
BackgroundThreadHeapAnalyzer.kt
object BackgroundThreadHeapAnalyzer : EventListener {
// HandlerThread
internal val heapAnalyzerThreadHandler by lazy {
val handlerThread = HandlerThread("HeapAnalyzer")
handlerThread.start()
Handler(handlerThread.looper)
}
override fun onEvent(event: Event) {
if (event is HeapDump) {
// HandlerThread 请求
heapAnalyzerThreadHandler.post {
// 3.1 分析堆快照
val doneEvent = AndroidDebugHeapAnalyzer.runAnalysisBlocking(event) { event ->
// 3.2 发送分析进度事件
InternalLeakCanary.sendEvent(event)
}
// 3.3 发送分析完成事件
InternalLeakCanary.sendEvent(doneEvent)
}
}
}
}
可以看到，不管采用那种执行策略，最终执行的逻辑都是一样的：
-
- 分析堆快照；
-
- 发送分析进度事件；
-
- 发送分析完成事件。
在前面的分析中，我们已经知道 LeakCanary 是通过子线程或者子进程执行 AndroidDebugHeapAnalyzer.runAnalysisBlocking 方法来分析堆快照的，并在分析过程中和分析完成后发送回调事件。现在我们来阅读 LeakCanary 的堆快照分析过程：
AndroidDebugHeapAnalyzer.kt
fun runAnalysisBlocking(
heapDumped: HeapDump,
isCanceled: () -> Boolean = { false },
progressEventListener: (HeapAnalysisProgress) -> Unit
): HeapAnalysisDone<*> {
...
// 1. .hprof 文件
val heapDumpFile = heapDumped.file
// 2. 分析堆快照
val heapAnalysis = analyzeHeap(heapDumpFile, progressListener, isCanceled)
val analysisDoneEvent = ScopedLeaksDb.writableDatabase(application) { db ->
// 3. 将分析报告持久化到 DB
val id = HeapAnalysisTable.insert(db, heapAnalysis)
// 4. 发送分析完成事件（返回到上一级进行发送：InternalLeakCanary.sendEvent(doneEvent)）
val showIntent = LeakActivity.createSuccessIntent(application, id)
val leakSignatures = fullHeapAnalysis.allLeaks.map { it.signature }.toSet()
val leakSignatureStatuses = LeakTable.retrieveLeakReadStatuses(db, leakSignatures)
val unreadLeakSignatures = leakSignatureStatuses.filter { (_, read) -> !read}.keys.toSet()
HeapAnalysisSucceeded(heapDumped.uniqueId, fullHeapAnalysis, unreadLeakSignatures ,showIntent)
}
return analysisDoneEvent
}
开始进入 Shark 组件：
shark.HeapAnalyzer.kt
// analyze -> analyze -> FindLeakInput.analyzeGraph
private fun FindLeakInput.analyzeGraph(
metadataExtractor: MetadataExtractor,
leakingObjectFinder: LeakingObjectFinder,
heapDumpFile: File,
analysisStartNanoTime: Long
): HeapAnalysisSuccess {
...
// 1. 在堆快照中寻找泄漏对象，默认是寻找 KeyedWeakReference 类型对象
// leakingObjectFinder 默认是 KeyedWeakReferenceFinder
val leakingObjectIds = leakingObjectFinder.findLeakingObjectIds(graph)
// 2. 分析泄漏对象的最短引用链，并按照应用链签名分类
// applicationLeaks: Application Leaks
// librbuildLeakTracesaryLeaks：Library Leaks
// unreachableObjects：LeakCanary 无法分析出强引用链，可以提 Stack Overflow
val (applicationLeaks, libraryLeaks, unreachableObjects) = findLeaks(leakingObjectIds)
// 3. 返回分析完成事件
return HeapAnalysisSuccess(...)
}
private fun FindLeakInput.findLeaks(leakingObjectIds: Set<Long>): LeaksAndUnreachableObjects {
// PathFinder：引用链分析器
val pathFinder = PathFinder(graph, listener, referenceReader, referenceMatchers)
// pathFindingResults：完整引用链
val pathFindingResults = pathFinder.findPathsFromGcRoots(leakingObjectIds, computeRetainedHeapSize)
// unreachableObjects：LeakCanary 无法分析出强引用链（相当于 LeakCanary 的 Bug）
val unreachableObjects = findUnreachableObjects(pathFindingResults, leakingObjectIds)
// shortestPaths：最短引用链
val shortestPaths = deduplicateShortestPaths(pathFindingResults.pathsToLeakingObjects)
// inspectedObjectsByPath：标记信息
val inspectedObjectsByPath = inspectObjects(shortestPaths)
// retainedSizes：泄漏内存大小
val retainedSizes = computeRetainedSizes(inspectedObjectsByPath, pathFindingResults.dominatorTree)
// 生成单个泄漏问题的分析报告，并按照应用链签名分组，按照 Application Leaks 和 Library Leaks 分类，按照 Application Leaks 和 Library Leaks 分类
// applicationLeaks: Application Leaks
// librbuildLeakTracesaryLeaks：Library Leaks
val (applicationLeaks, librbuildLeakTracesaryLeaks) = buildLeakTraces(shortestPaths, inspectedObjectsByPath, retainedSizes)
return LeaksAndUnreachableObjects(applicationLeaks, libraryLeaks, unreachableObjects)
}
可以看到，堆快照分析最终是交给 Shark 中的 HeapAnalizer 完成的，核心流程是：
- 1、在堆快照中寻找泄漏对象，默认是寻找 KeyedWeakReference 类型对象；
- 2、分析 KeyedWeakReference 对象的最短引用链，并按照引用链签名分组，按照 Application Leaks 和 Library Leaks 分类；
- 3、返回分析完成事件。
着重看最复杂的第 2 步：
shark.HeapAnalyzer.kt
// 生成单个泄漏问题的分析报告，并按照应用链签名分组，按照 Application Leaks 和 Library Leaks 分类，按照 Application Leaks 和 Library Leaks 分类
private fun FindLeakInput.buildLeakTraces(
shortestPaths: List<ShortestPath> /*最短引用链*/ ,
inspectedObjectsByPath: List<List<InspectedObject>> /*标记信息*/ ,
retainedSizes: Map<Long, Pair<Int, Int>>? /*泄漏内存大小*/
): Pair<List<ApplicationLeak>, List<LibraryLeak>> {
// Application Leaks
val applicationLeaksMap = mutableMapOf<String, MutableList<LeakTrace>>()
// Library Leaks
val libraryLeaksMap = mutableMapOf<String, Pair<LibraryLeakReferenceMatcher, MutableList<LeakTrace>>>()
shortestPaths.forEachIndexed { pathIndex, shortestPath ->
// 标记信息
val inspectedObjects = inspectedObjectsByPath[pathIndex]
// 实例化引用链上的每个对象快照（非怀疑对象的 leakingStatus 为 NOT_LEAKING）
val leakTraceObjects = buildLeakTraceObjects(inspectedObjects, retainedSizes)
val referencePath = buildReferencePath(shortestPath, leakTraceObjects)
// 分析报告
val leakTrace = LeakTrace(
gcRootType = GcRootType.fromGcRoot(shortestPath.root.gcRoot),
referencePath = referencePath,
leakingObject = leakTraceObjects.last()
)
val firstLibraryLeakMatcher = shortestPath.firstLibraryLeakMatcher()
if (firstLibraryLeakMatcher != null) {
// Library Leaks
val signature: String = firstLibraryLeakMatcher.pattern.toString().createSHA1Hash()
libraryLeaksMap.getOrPut(signature) { firstLibraryLeakMatcher to mutableListOf() }.second += leakTrace
} else {
// Application Leaks
applicationLeaksMap.getOrPut(leakTrace.signature) { mutableListOf() } += leakTrace
}
}
val applicationLeaks = applicationLeaksMap.map { (_, leakTraces) ->
// 实例化为 ApplicationLeak 类型
ApplicationLeak(leakTraces)
}
val libraryLeaks = libraryLeaksMap.map { (_, pair) ->
// 实例化为 LibraryLeak 类型
val (matcher, leakTraces) = pair
LibraryLeak(leakTraces, matcher.pattern, matcher.description)
}
return applicationLeaks to libraryLeaks
}
// 生成单个泄漏问题的分析报告，并按照应用链签名分组，按照 Application Leaks 和 Library Leaks 分类，按照 Application Leaks 和 Library Leaks 分类
private fun FindLeakInput.buildLeakTraces(
shortestPaths: List<ShortestPath> /*最短引用链*/ ,
inspectedObjectsByPath: List<List<InspectedObject>> /*标记信息*/ ,
retainedSizes: Map<Long, Pair<Int, Int>>? /*泄漏内存大小*/
): Pair<List<ApplicationLeak>, List<LibraryLeak>> {
// Application Leaks
val applicationLeaksMap = mutableMapOf<String, MutableList<LeakTrace>>()
// Library Leaks
val libraryLeaksMap = mutableMapOf<String, Pair<LibraryLeakReferenceMatcher, MutableList<LeakTrace>>>()
shortestPaths.forEachIndexed { pathIndex, shortestPath ->
// 标记信息
val inspectedObjects = inspectedObjectsByPath[pathIndex]
// 实例化引用链上的每个对象快照（非怀疑对象的 leakingStatus 为 NOT_LEAKING）
val leakTraceObjects = buildLeakTraceObjects(inspectedObjects, retainedSizes)
val referencePath = buildReferencePath(shortestPath, leakTraceObjects)
// 分析报告
val leakTrace = LeakTrace(
gcRootType = GcRootType.fromGcRoot(shortestPath.root.gcRoot),
referencePath = referencePath,
leakingObject = leakTraceObjects.last()
)
val firstLibraryLeakMatcher = shortestPath.firstLibraryLeakMatcher()
if (firstLibraryLeakMatcher != null) {
// Library Leaks
val signature: String = firstLibraryLeakMatcher.pattern.toString().createSHA1Hash()
libraryLeaksMap.getOrPut(signature) { firstLibraryLeakMatcher to mutableListOf() }.second += leakTrace
} else {
// Application Leaks
applicationLeaksMap.getOrPut(leakTrace.signature) { mutableListOf() } += leakTrace
}
}
val applicationLeaks = applicationLeaksMap.map { (_, leakTraces) ->
// 实例化为 ApplicationLeak 类型
ApplicationLeak(leakTraces)
}
val libraryLeaks = libraryLeaksMap.map { (_, pair) ->
// 实例化为 LibraryLeak 类型
val (matcher, leakTraces) = pair
LibraryLeak(leakTraces, matcher.pattern, matcher.description)
}
return applicationLeaks to libraryLeaks
}
2.6 输出分析报告
LeakCanary 会使用 ObjectInspector 对象检索器在引用链上的节点中标记必要的信息和状态，标记信息会显示在分析报告中，并且会影响报告中的提示。而引用链 LEAKING 节点以后到第一个 NOT_LEAKING 节点中间的节点，才会用 ~~~ 下划线标记为怀疑对象。
LeakCanary 通过 leakingObjectFinder 标记引用信息，leakingObjectFinder 默认是 AndroidObjectInspectors.appDefaults，也可以在配置项中自定义。
// inspectedObjectsByPath：筛选出非怀疑对象（分析报告中 ~~~ 标记的是怀疑对象）
val inspectedObjectsByPath = inspectObjects(shortestPaths)
看一下可视化报告中相关源码：
DisplayLeakAdapter.kt
...
val reachabilityString = when (leakingStatus) {
UNKNOWN -> extra("UNKNOWN")
NOT_LEAKING -> "NO" + extra(" (${leakingStatusReason})")
LEAKING -> "YES" + extra(" (${leakingStatusReason})")
}
...
LeakTrace.kt
// 是否为怀疑对象
fun referencePathElementIsSuspect(index: Int): Boolean {
return when (referencePath[index].originObject.leakingStatus) {
UNKNOWN -> true
NOT_LEAKING -> index == referencePath.lastIndex || referencePath[index + 1].originObject.leakingStatus != NOT_LEAKING
else -> false
}
}
有两个位置处理了 HeapAnalysisSucceeded 事件：
- Logcat：打印分析报告日志；
- Notification： 发送分析成功系统通知消息。
LogcatEventListener.kt
object LogcatEventListener : EventListener {
...
SharkLog.d { "\u200B\n${LeakTraceWrapper.wrap(event.heapAnalysis.toString(), 120)}" }
...
}
NotificationEventListener.kt
object NotificationEventListener : EventListener {
...
val flags = if (Build.VERSION.SDK_INT >= 23) {
PendingIntent.FLAG_UPDATE_CURRENT or PendingIntent.FLAG_IMMUTABLE
} else {
PendingIntent.FLAG_UPDATE_CURRENT
}
// 点击通知消息打开可视化分析报告
val pendingIntent = PendingIntent.getActivity(appContext, 1, event.showIntent, flags)
showHeapAnalysisResultNotification(contentTitle,pendingIntent)
...
}
2.7 小结
最后来总结下 LeakCanary 内存泄漏分析过程：
-
- 初始化
-
- 注册 5 种 Android 泄漏场景的监控
-
- 收到销毁回调后，根据要回收对象创建 KeyedWeakReference 并关联 ReferenceQueue
-
- 延迟 5 秒检查相关对象是否被回收
-
- 如果未被回收则开启服务，dump heap 获取内存快照
.hprof文件
- 如果未被回收则开启服务，dump heap 获取内存快照
-
- 通过 Shark 库解析
.hprof文件，获取泄漏对象，计算泄漏对象到 GC roots 的最短路径
- 通过 Shark 库解析
-
- 合并多个泄漏路径并输出分析结果
-
- 将结果展示到可视化界面
