svg实现图形编辑器系列一：精灵系统

作者借助业余时间实现过一个类似PPT功能的图形编辑器框架，可以用于快速搭建图形编辑应用。为了记录这个工作避免忘记，计划写一个系列文章介绍如何基于 svg 逐步实现一个图形编辑器，内容较多将分为系列文章，逐步讲解实现步骤，欢迎大家一起讨论~

Demo体验链接：图形编辑器在线Demo

一、能力演示

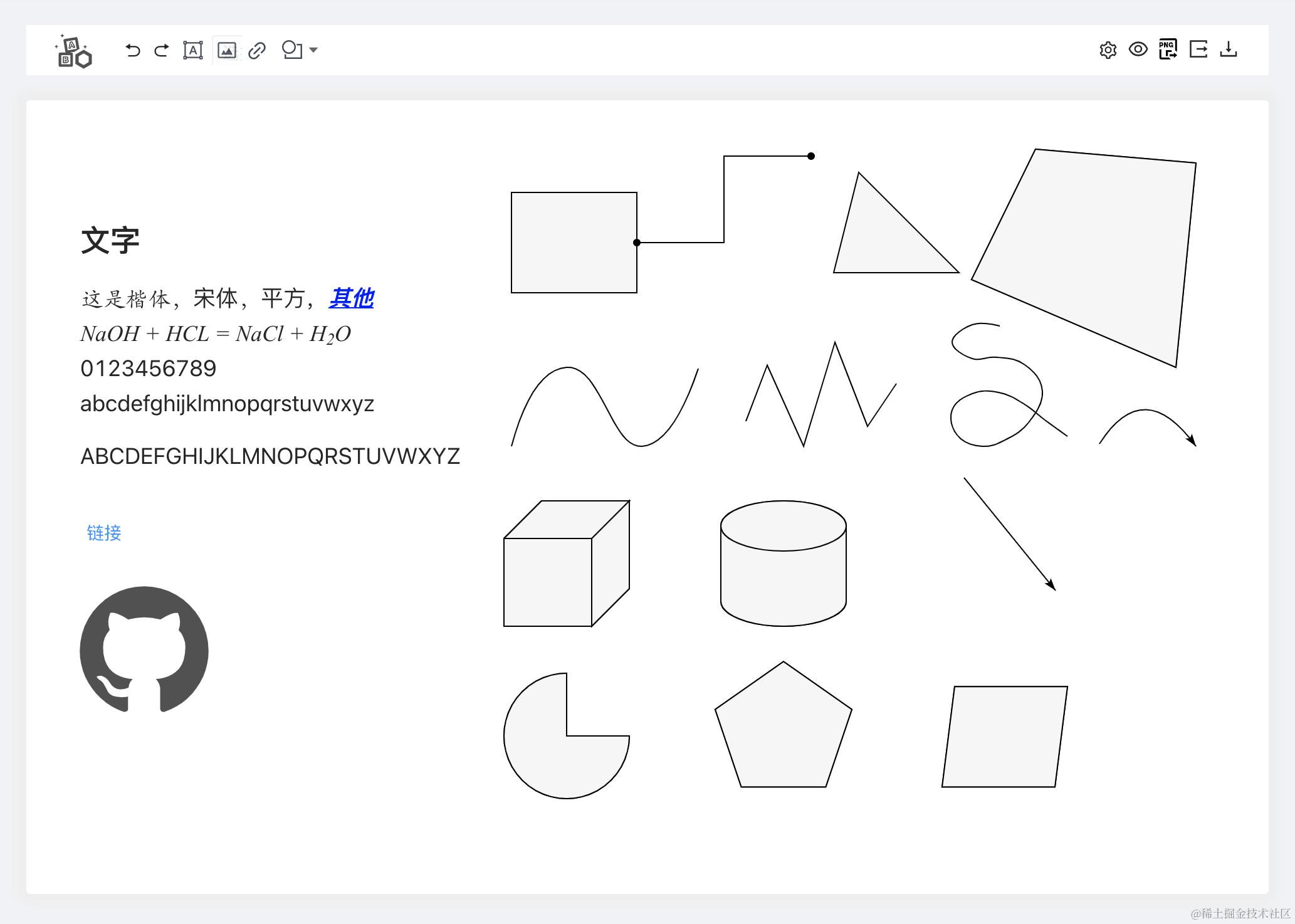

1. 各种图形素材

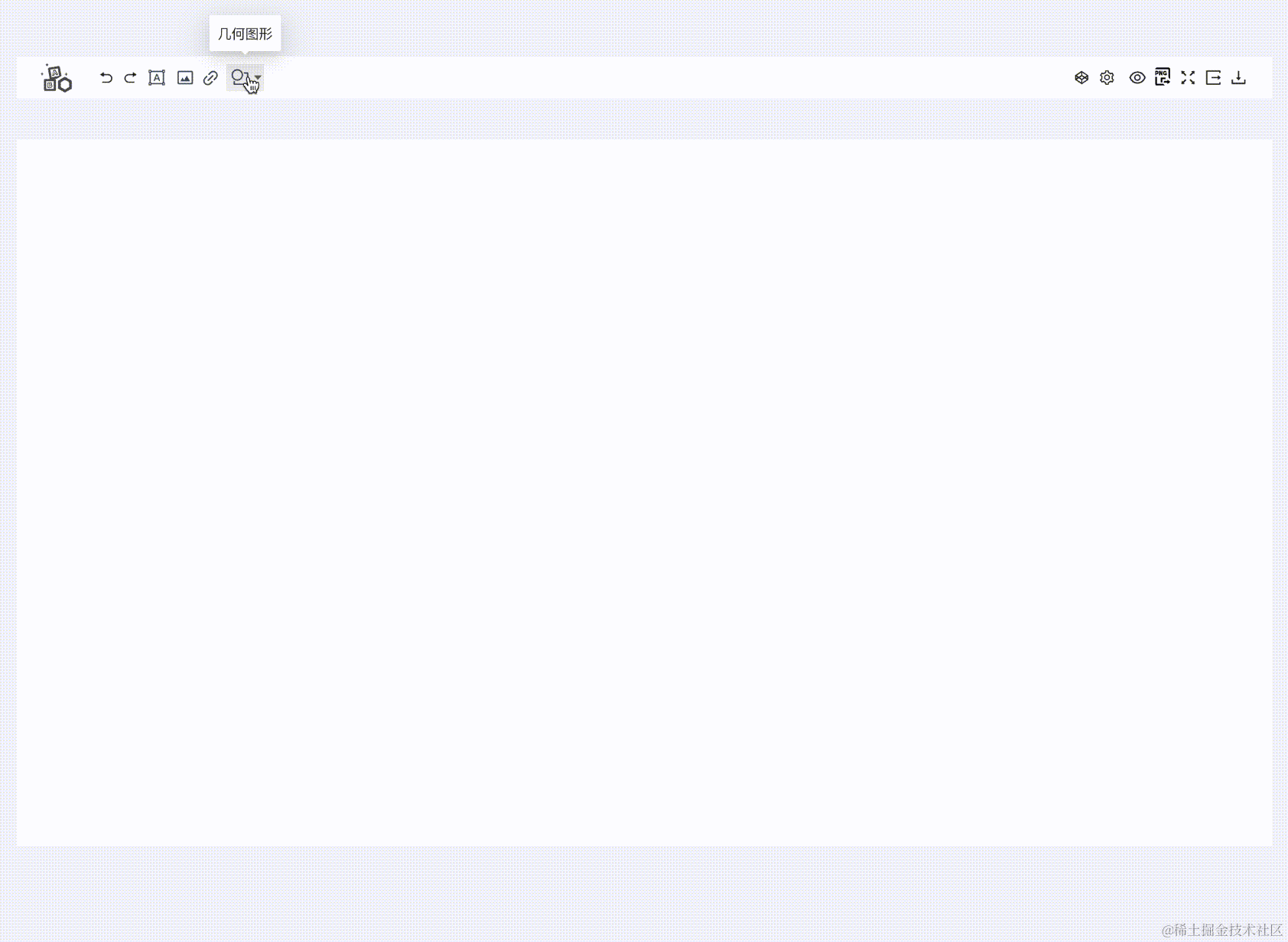

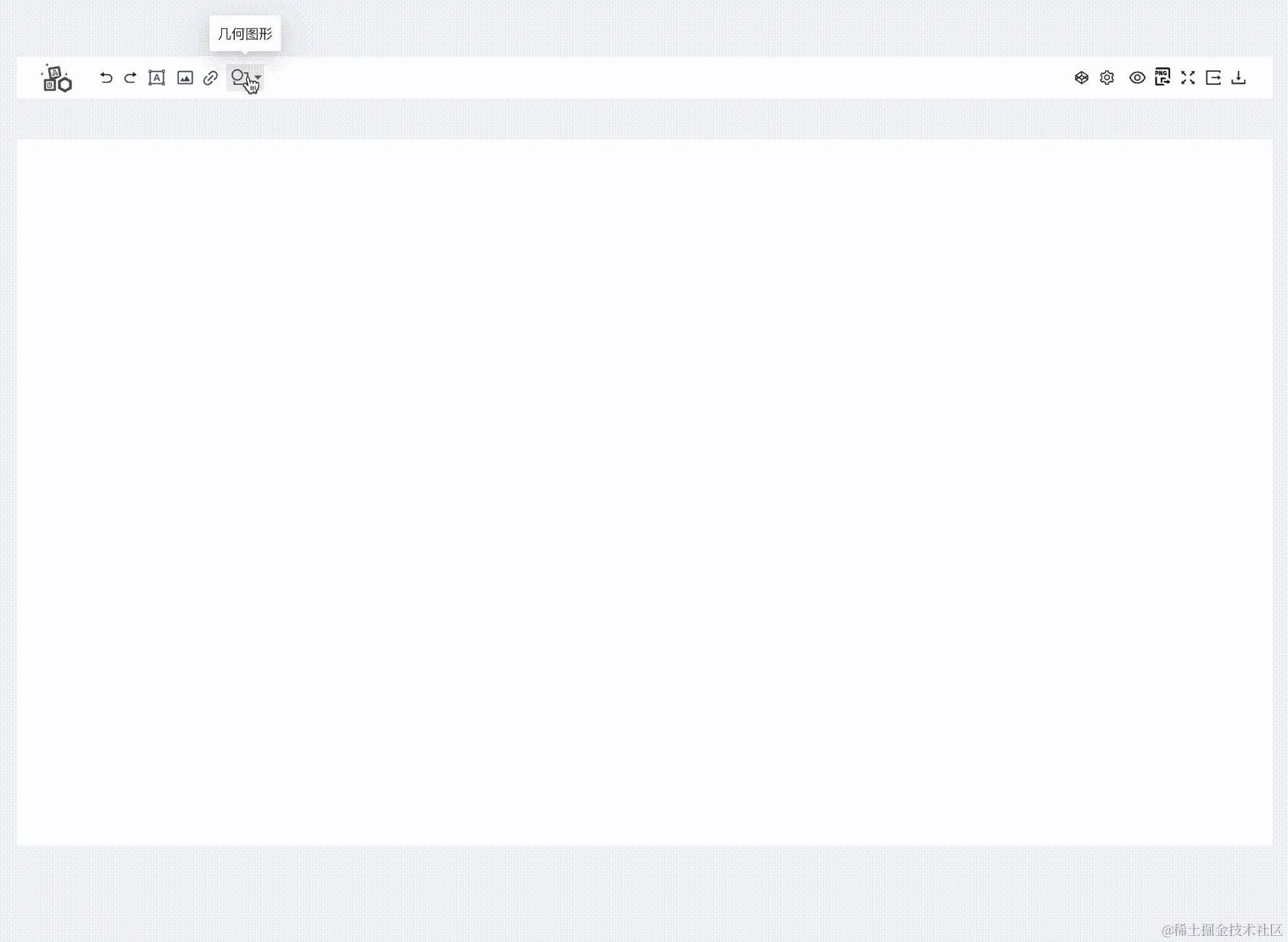

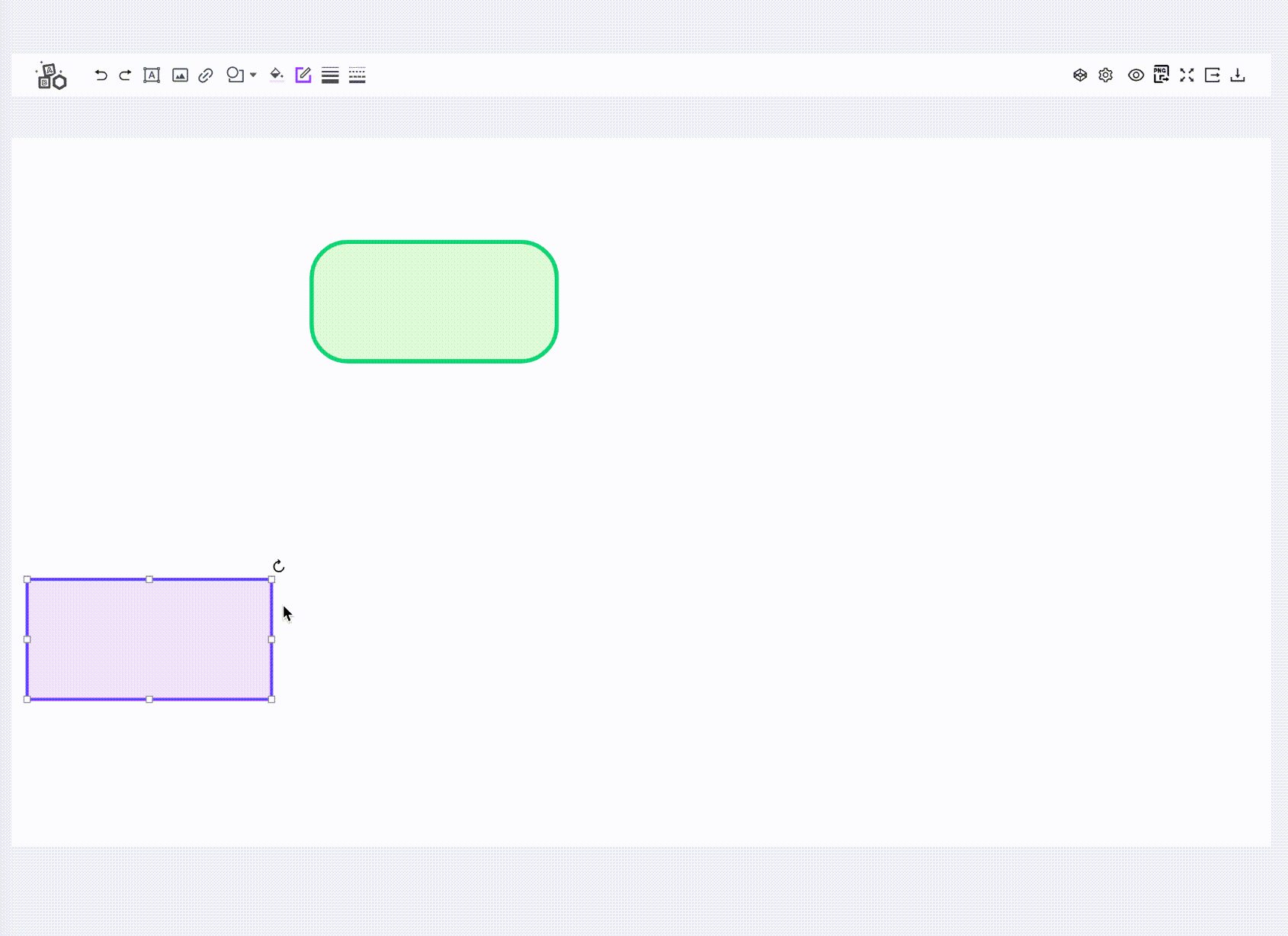

2. 拖拽添加图形，编辑样式，移动，缩放，旋转

支持移动，缩放，旋转三种基础的编辑操作，且解决了在旋转一定角度的情况下缩放时的位置偏移问题

3. 图形靠近对齐吸附

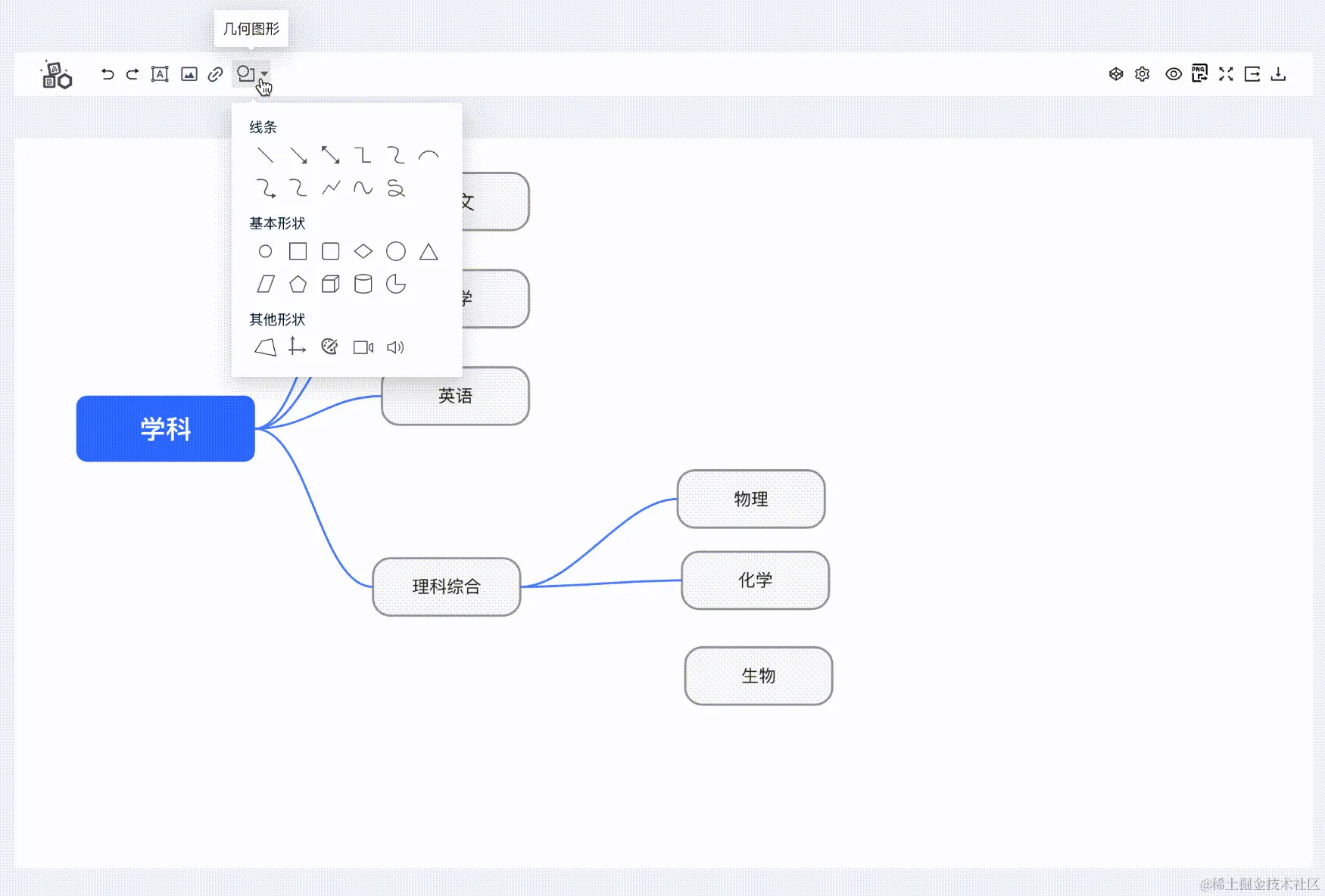

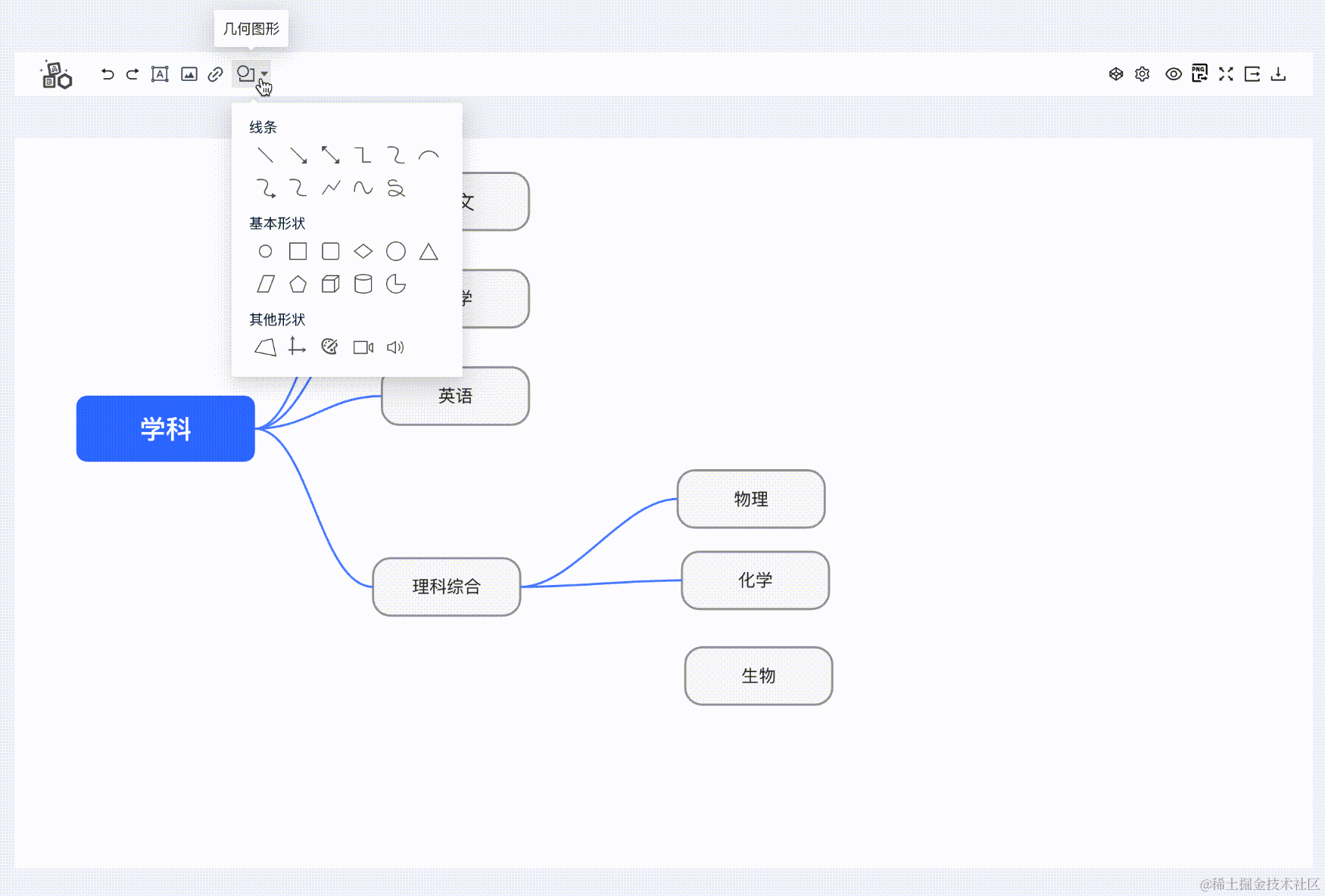

4. 连接线

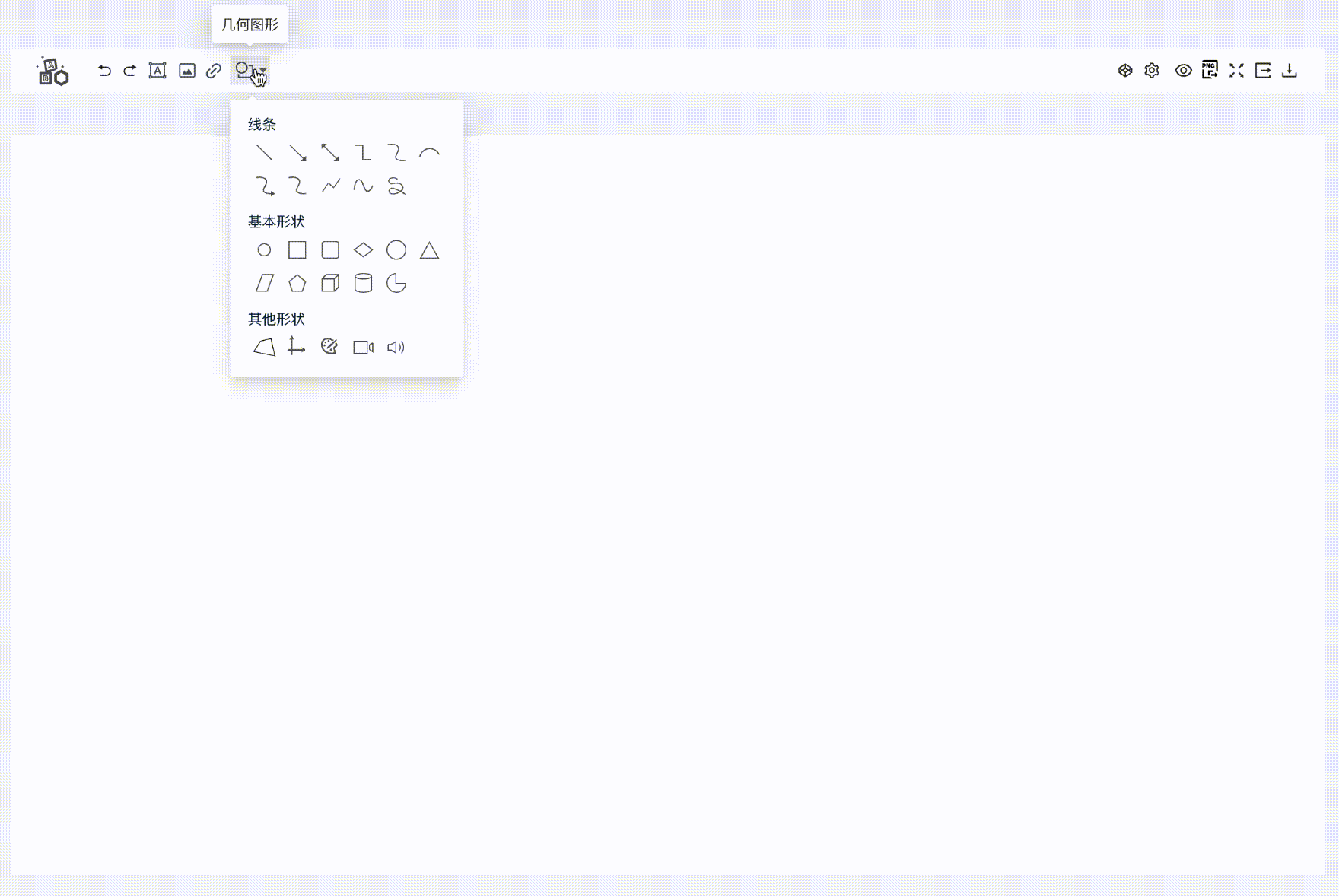

5. 一些复杂的形状

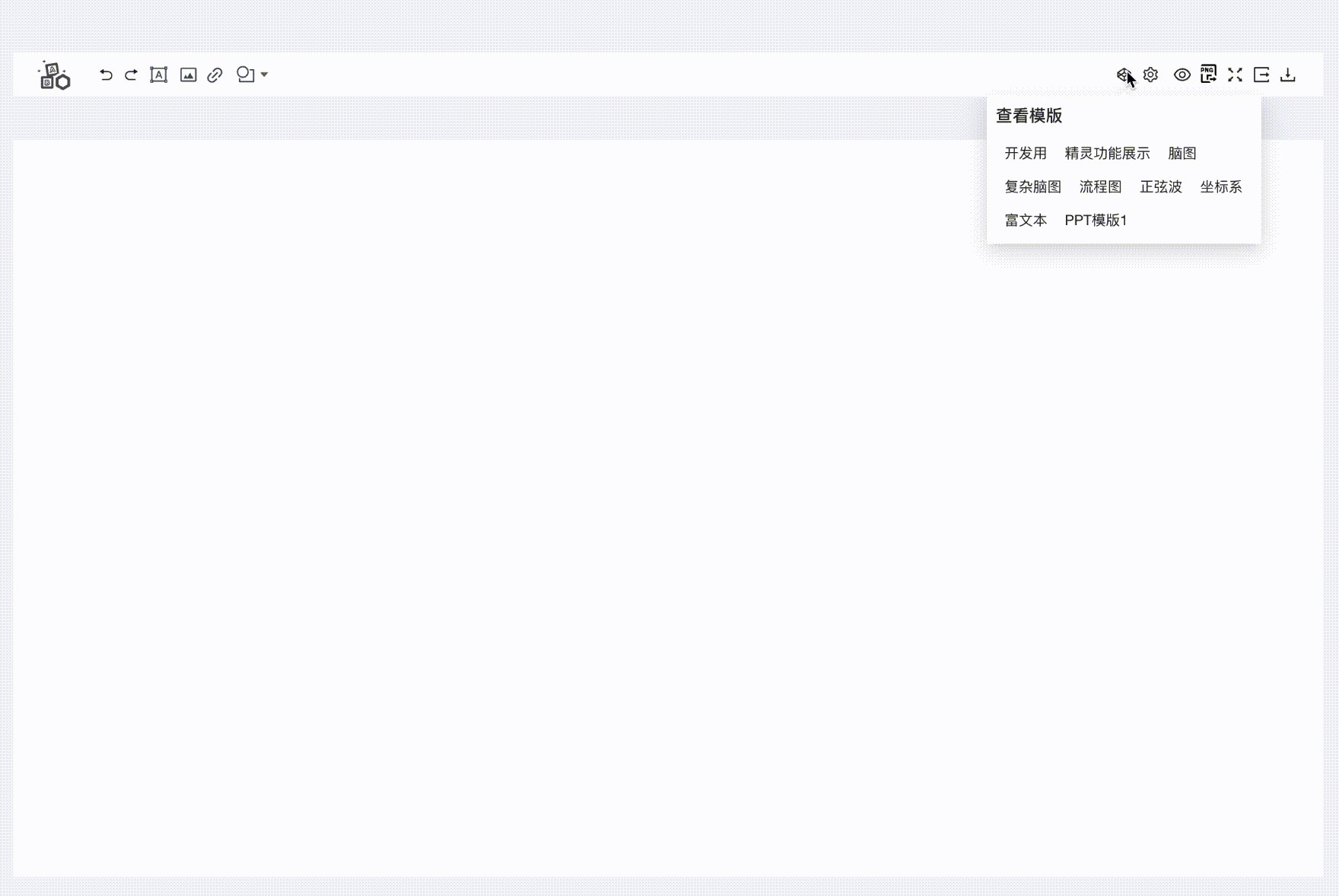

6. 模版样例展示

二、介绍

1. 舞台

舞台(Stage) 表示舞台画布，它可以包含多个精灵组件，从而实现多个精灵的同时显示和编辑。

在舞台中，我们可以监听鼠标事件、键盘事件等用户输入，从而实现拖拽、旋转、缩放等交互操作。

2. 精灵

精灵(Sprite) 是指可以在画布上拖拽、旋转、缩放、改变颜色等操作的可视化对象。(精灵在舞台上欢快的跳跃)

这些可视化对象可以是基本的几何形状，比如矩形、圆形、多边形等，也可以是复杂的图形，比如图标、标志、文字、图片等。

在图形编辑器中，精灵系统通常是一个重要的组成部分，它允许用户通过拖拽等操作，快速地创建、修改和组合不同的精灵，从而创建出复杂的图形。

三、实现一个舞台和精灵的Demo

在下面的例子里我们用一个简单的demo演示精灵系统：

使用 svg 实现了一个非常简单的舞台;
使用 g 标签实现 精灵 组件，它负责 定位，使用 transform="translate(x, y)" 实现;
使用 rect 标签实现矩形，它不用关心自己所在的位置，只需关心大小和样式即可;
使用 line 标签实现矩形，它不用关心自己所在的位置，只需关心起始点和样式即可;

1. Demo


// Demo
import { Stage } from "./stage";
import { Sprite } from "./sprite";
import { RectSprite } from "./sprites/rect";
import { LineSprite } from "./sprites/line";

export const StageDemo = ({ width, height }) => {
  return (
    <Stage width={width} height={height}>
      {/* 矩形精灵 */}
      <Sprite x={200} y={50}>
        <RectSprite width={400} height={240}></RectSprite>
      </Sprite>
      {/* 线段精灵 */}
      <Sprite x={100} y={350}>
        <LineSprite x1={0} y1={0} x2={300} y2={100}></LineSprite>
      </Sprite>
    </Stage>
  );
};

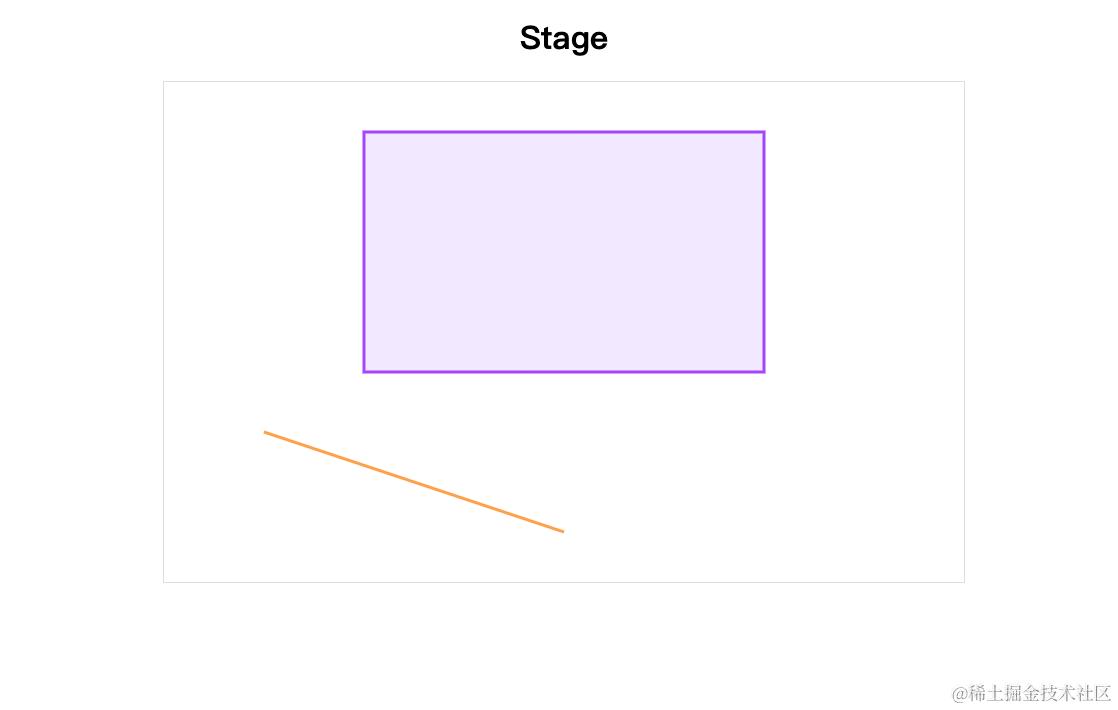

2. 效果图

3. 舞台

// 舞台
export const Stage = ({ width, height, children }) => {
  return (
    <svg
      className="stage-container"
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
      width={width}
      height={height}
      style={{
        width,
        height,
        outline: "1px solid #ddd"
      }}
    >
      {children}
    </svg>
  );
};

4. 精灵

// 精灵
export const Sprite = ({ x, y, children }) => {
  return (
    <g className="sprite-container" transform={`translate(${x}, ${y})`}>
      {children}
    </g>
  );
};

5. 矩形精灵


// 矩形精灵
export const RectSprite = ({ width, height }) => {
  return (
    <rect
      x="0"
      y="0"
      width={width}
      height={height}
      fill="#f2e7ff"
      stroke="#a245ff"
      stroke-width="3"
    ></rect>
  );
};

6. 线段精灵


// 线段精灵
export const LineSprite = ({ x1, y1, x2, y2 }) => {
  return (
    <line x1={x1} y1={y1} x2={x2} y2={y2} stroke="#ffa245" stroke-width="3" />
  );
};

总结 & 规划

本文介绍了借助 舞台 和 精灵的概念实现了一个非常简单但是非常具有代表性的图形编辑器 ，这就是图形编辑器的骨架，未来我们会在此基础上进行能力补充，不断丰富图形编辑器的能力，例如：

精灵物料的规范（如何自定义开发精灵）
使用依赖反转思想，精灵与舞台解耦，实现精灵注册机制
通过拖拽实现 移动 缩放 旋转
拖拽加入，定制精灵加入舞台时的特殊交互，如多边形
锚点（用来缩放）
端口（用来连线）
设置边框、填充等样式的工具栏
精灵之间靠近吸附、辅助线等
舞台网格吸附
其他能力...

系列文章汇总

🔥 demo演示源码

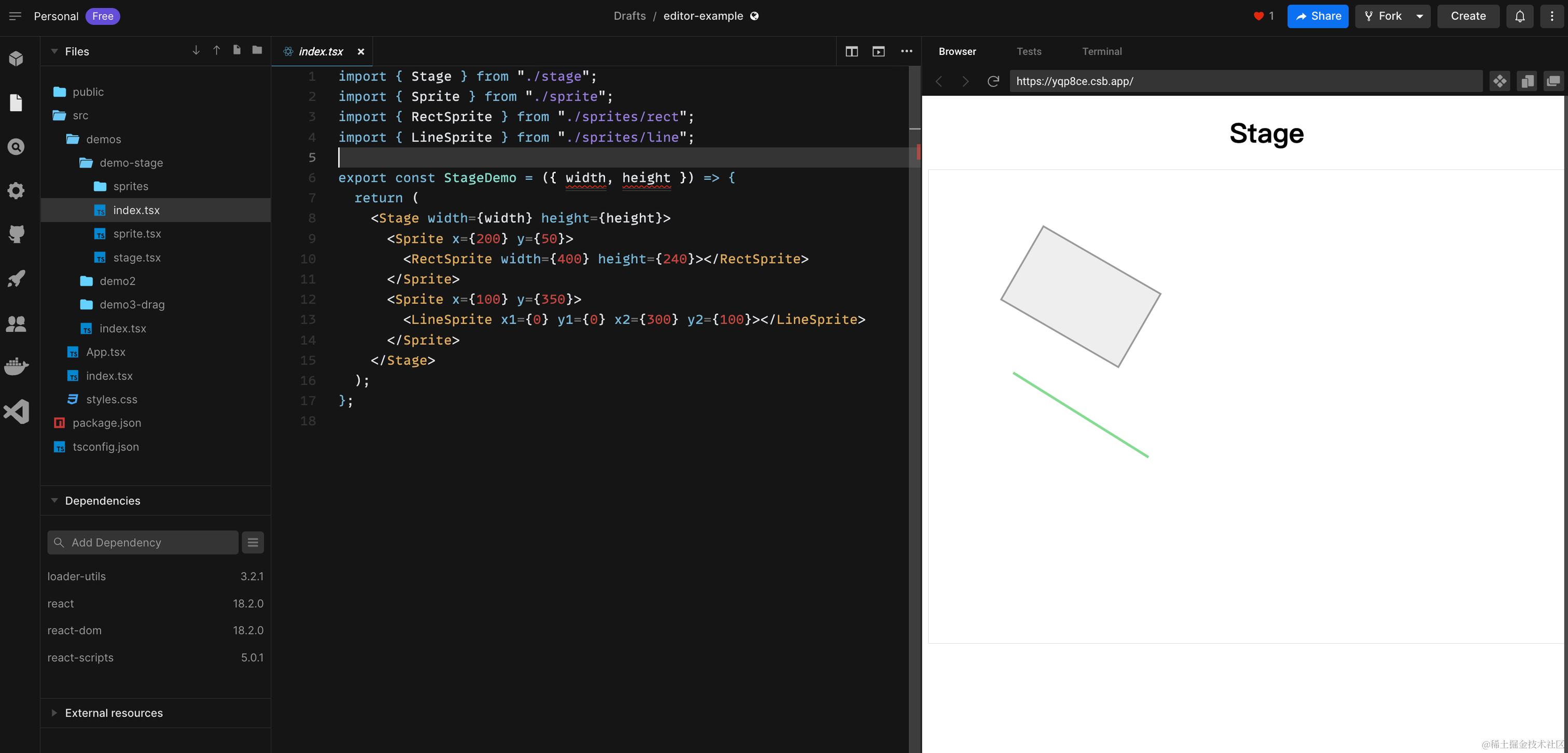

最后应大家要求，这里放上code sandbox的demo代码:

codesandbox Demo：src/demos/demo-stage/index.tsx
